Какие бывают двухскатные крыши
Виды и схемы
Какие бывают стропильные системы двухскатных крыш
Установка стропильных ног
Как рассчитать нагрузку и наклон скатов

Популярность двухскатных крыш объясняется относительной простотой их конструкции и универсальностью, позволяющей использовать данные системы в различных климатических зонах. Схема стропильной системы двухскатной крыши обладает некоторыми конструкционными и монтажными особенностями.

Какие бывают двухскатные крыши

В состав двухскатной (или щипцовой) крыши входят два плоских наклонных прямоугольника, которые называются кровельными скатами. При их монтаже соблюдается определенный угол по отношению к внешним стенами постройки. Скатный наклон позволяет природным осадкам стекать вниз естественным путем. Желание сделать свою крышу более интересной и оригинальной выражается в обустройстве неравных наклонов скатов, когда конек располагается не по центру здания.

Ломаную щипцовую крышу применяют в случае обустройства на чердаке мансардного помещения. За счет подобно конструкционного решения достигается некоторое увеличение чердачного пространства, дополнительно изолируемого от холода и влаги. Основой двухскатной симметричной крыши является равнобедренный треугольник. Данная классическая конструкция по причине простоты сооружения пользуется высокой популярностью среди опытных и начинающих строителей.

Виды и схемы

Начинается сооружение наслонной стропильной крыши с определения угла ее наклона: на этот показатель влияют не столько архитектурные требования, сколько климатические особенности данной местности. Также некоторого учета требует и тип используемого кровельного материала. Там, где часто выпадают осадки, кровлю желательно делать с наибольшим возможным наклоном.

Наклон скатов находится в пределах от 5 до 90 градусов, но чаще всего используются кровли с углом уклона 35-45 градусов. Объясняется это экономичностью сооружения по расходу строительного материала и равномерностью распределения нагрузок по периметру дома. Обычно такие дома оснащаются холодными, неприспособленными для проживания чердаками.

Если на чердаке хочется обустроить жилое помещение, потребуется применение ломаной двухскатной крыши. В таких конструкциях верхние части более пологие, а нижние обладают значительной крутизной. В результате достигается расширение площади чердака, что дает возможность обустроить там мансардное жилище. Данный вид крыши обладает более сложной стропильной схемой двускатной крыши.

Какие бывают стропильные системы двухскатных крыш

Классифицируют стропильные системы по типу использования опорных оснований под стропила:

• Висячие. Данные схемы применяются в конструкциях, где расстояние между опорами не превышает 6,5 м.
• Наслонные. Наслонные стропила двускатной крыши применяют в зданиях, имеющих дополнительную несущую стену или опорные столбы.
• Гибридные. Здесь имеются обе разновидности стропилин.

Функцию несущих элементов двухскатной конструкции выполняет мауэрлат и стропильная система. Она состоит из стропильных ног, вертикальных стоек, ригелей, распорок, коньковых прогонов. Благодаря соединению всех этих деталей между собой и формируется единая стропильная конструкция.

В качестве материала изготовления стропилин и прочих элементов выступает древесина, металл и бетон. К используемой древесине предъявляются некоторые требования: очень важно, чтобы попавшиеся сучки не превышали по своей длине трети толщины изделий.

Мауэрлат изготовляется из бруса сечением 100-200 мм: его закладывают непосредственно под стропилину, или монтируют по всей протяженности стеновых конструкций. Благодаря этому нагрузка на внешние стены равномерно распределяется по всему их периметру. Устанавливают мауэрлат на верхний стеновой обрез: линией монтажа выступает или стеновая ось, или смещенная к наружной или внутренней грани стены линия. Смещение возможно в пределах 50 мм. Прежде, чем укладывать мауэрлат, стену оснащают гидроизоляционным слоем (в основном это – рубероид. Отдельные звенья мауэрлата должны быть прочно соединяться прямыми замками.

Установка стропильных ног

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Прежде, чем устанавливать стропила, следует провести монтаж мауэрлата на продольные стены. В качестве крепежей здесь используются анкерные болты. После этого определяется оптимальное сечение стропилин: на это влияет их длина и шаг установки. Для простоты расчета обычно применяют специальные таблицы готовых параметров, или программы, демонстрирующие двухскатную крышу в разрезе.

Иногда возникает потребность в корректировке размеров стропильных ног: в таком случае применяется сращивание отдельных частей при помощи крепежей. На утепляемых кровлях расстояние между стропилинами подбирается так, чтобы максимально минимизировать подрезку теплоизоляционного материала. Выбирая расстояние между стропилами двухскатной крыши, стоит также учитывать нагрузку кровельного материала.

Монтаж стропил двухскатной крыши проводят в следующей очередности операций:

1. Изготовления шаблона для сборки строительных ферм. Для этого потребуется пара досок идентичной длины с длиной стропилины. Их скрепляют с одного конца гвоздем.
2. Фиксация финального угла. Свободные края готовой конструкции кладут на те места опор, где будут установлены стропильные ноги. Образованный финальный угол наклона необходимо зафиксировать гвоздями, установив также перемычку жесткости.
3. Изготовление еще одного шаблона. Он облегчит проведение монтажных запилов на стропильных ногах. Материалом изготовления обычно выступает фанера.
4. Вырезание монтажных запилов. Для этого используют изготовленный ранее шаблон. Соединение проводится под углом наклона кровли. Готовую треугольную стропильную ферму нужно поднять на поверхность крыши, используя вспомогательные приспособления – лестницу, лаги и т.п. Поднятая ферма крепится на мауэрлат.
5. Установка фронтонных ферм. По краям крыши монтируются фронтонные фермы. Чтобы правильно позиционировать их по вертикали и горизонтали, обычно применяют временные подкосы.
6. Ось конькового прогона. Между вершинами первой и последней фермы протягивают бечевку. Это послужит уровнем для правильности монтажа остальных промежуточных ног.
7. Подъем и монтаж остальных стропилин. Прогон в стропильной системе просчитывается заранее: обычно фермы располагают не ближе, чем 60 см.
8. Укрепление громоздких элементов.
   Для этого предназначены ригели, подпоры, подкосы и т.п.
9. Монтаж конькового бруса при помощи специальных подпор. Он служит местом крепления наслонных стропил промежуточного, диагонального и укороченного типа.

Как рассчитать нагрузку и наклон скатов

Чтобы дом был прочным и надежным, необходимо качественно рассчитать стропильную систему. Если речь идет о сложных кровлях, процедуру составления схемы наслонных стропил лучше доверить профессиональному архитектору. Небольшие двухскатные крыши могут рассчитываться самостоятельно: при этом используются несложные инструменты и специальные формулы. Однако и в этом случае рекомендуется, чтобы окончательный проект проверил специалист.

Первым делом необходимо определить уровень наклона кровли. Углы до 15 градусов подходят небольшому перечню кровельного материала: поэтому желательно вначале определиться с типом покрытия. Наклон более 45 градусов предусматривает возможность использования любого материала, однако затраты на сооружения такой конструкции заметно возрастут.

Скаты наклоном до 25 градусов — коэффициент перехода от снегового покрова на крышу равен единице. Для наклонов 25-60 градусов коэффициент принимается, как 0.7. Соответственно, снеговая нагрузка на земле 120 кг/м2 и нагрузка на крыше углом наклона 25-60 градусов будет соответствовать 120×0.7=84 кг/м2.

При расчете ветровой нагрузки применяется коэффициент изменения ветровой нагрузки и аэродинамического влияния. Масса кровельного пирога состоит из веса обрешетки, контробрешетки, теплоизоляции, кровельного материала, и, если применяется мансарда, массы декоративного оформления помещения. Обычно параметр средней величины постоянной нагрузки находится в пределах 40-50 кг/м2. Таким способом высчитывают общую нагрузку, путем сложения постоянной и временной величин. Имея на руках показатель общей нагрузки, легко выбрать оптимальное сечение стропилин.

Даже если все строительные работы планируется осуществлять самостоятельно, проектировку лучше доверить специалистам, так как малейшая допущенная ошибка при расчете разреза стропильной кровли может обернуться весьма плачевными последствиями. Для людей, уверенных в себе, существует вариант с сетевыми справочниками и специализированной литературой. Приступая к сооружению даже простейшей кровли, следует иметь на руках проверенный чертеж схемы стропильной системы двухскатной крыши.

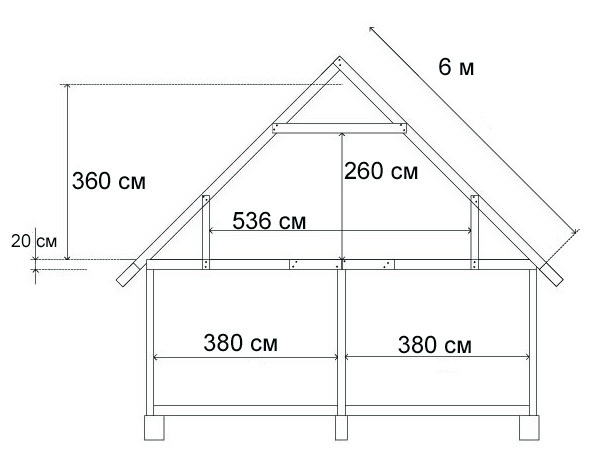

Чертеж двухскатной крыши дома

План и чертежи двускатной кровли

Сложно представить постройку без надежной крыши над ней. Любая кровля является основой, главным гарантом неприкосновенности вещей в доме, сохранности имущества. Она является главным защитником от дождя и снега, ветра. После ее возведения можно переходить на следующий этап, подразумевающий внутренние работы. Сделав эту часть ненадежной, не приходится говорить о полноценном жилище. Двухскатная крыша, возведенная своими руками, является вариантом, наиболее простым и функциональным среди других видов кровли. Части крыши

Начало конька
Подкосы. Эти доски закрепляются под небольшим углом. Служат для перераспределения веса от стропил к несущим элементам внизу.

Различие между стропилами
План кровли двухскатной крыши и чертеж вполне реально выполнить своими силами. Сконструировать все элементы можно несколькими способами. Различие составляет стропильная система, используемая для возведения. Бывают следующие виды стропил:

Системы используются во многих жилищах, качество у обеих достаточное для комфортного пользования. При возведении мансардной крыши, используются совместно. В таком случае комбинируется висячий и наклонный тип стропил. Стоит создать чертежи стропил, которые покажут расположение каждого элемента крыши, возведенной своими руками, чтобы не было непонятных моментов. Он поможет рассчитать количество необходимых материалов.
Любой элемент дома необходимо создавать, понимая, как все это будет выглядеть в результате. Для наглядности создается чертеж, а чтобы все легло идеально, заранее рассчитывается. В плане учитывается длина кровли по коньку, длина скатов, отдельно показывается длина отвесов. Определяется угол наклона кровли. Определение угла производится с учетом следующих моментов:

• При сильных ветрах в зоне строительства, угол делается около 10-12о, чтобы кровля не была сорвана.
• При значительных зимних осадках, уклон производится в пределах 30-40о. снег будет легко съезжать с покрытия. Сложностей при расчетах не возникает никаких, но если кровля делается со сложной формой, это затруднит подсчет требуемых величин.

Строительство кровли

После произведения расчетов и приобретения необходимых частей, выполняется установка мауэрлата. После этого создается обрешетка. Элемент является основой для крыши, возведенной своими руками, делается из сосны или другой хвойной древесины. Материал прочный и легкий, способный раскидать вес всех элементов по всей плоскости. Размещается вдоль кровельных скатов, между стропильными ногами, верхом стенок. Мауэрлат

Чтобы элемент прослужил дольше, необходима изоляционная прослойка между стенкой и ним. Подойдет для этого рубероид. Закрепляться мауэрлат может с помощью любых элементов крепежа, которые будут удобны.
Для возведения кровли необходимо следовать плану:

• Закрепление стропил. Если используются висячие, собирать их необходимо заранее, используя крепежные элементы для придания жесткости данной части. Сначала делаются крайние элементы, после внутренние. При наслонной системе создается вначале лежень, где установятся опоры. Если длина элементов недостаточная, можно добавить ее с помощью установки кобылок.

Установка обрешетки. Использовать для возведения можно любые материалы, но важно избавиться от коры с досок, чтобы увеличить срок службы элементов. Если планируется использовать мягкую кровлю, обрешетка делается сплошной. Здесь требуется жесткая основа, чтобы не было деформации при эксплуатации. Сплошная обрешетка

Решетчатая. Делается при использовании жестких видов покрытия: шифера, металлочерепицы. Решетчатая система

Укладка кровли. Материалов покрытия множество, каждый из них предполагает использование разных методов покрытия. Не стоит пренебрегать рекомендациями производителя материала. Важно делать небольшой нахлест между элементами. Структура не должна быть нарушена, чтобы не возникло протечек.
Не стоит забывать, что надежная крыша, возведенная своими руками – гарантия сохранности имущества в доме. Не стоит пренебрежительно относиться к ее возведению, чтобы потом не пришлось производить сложный ремонт.

Что такое двускатная крыша? | 5 типов двускатных крыш

Содержание

Это тип крыши, который состоит из двух секций, соединенных верхними горизонтальными краями в виде конька.

В странах с более холодным или более умеренным климатом стропила, стропильные фермы или прогоны используются для создания наиболее типичной формы крыши. Уклон двускатной крыши может существенно меняться.

Часто треугольный участок стены, находящийся между границами пересеченной кровли шагов известен как фронтон.

Используемая конструктивная система, учитывающая окружающую среду, доступность материалов и эстетические соображения, определяет форму фронтона и уровень детализации.

Вся стена вместе с фронтоном и стеной под ним часто упоминается как «фронтонная стена» или «конец фронтона».

Фронтонные форточки отсутствуют на некоторых крышах (например, на вальмовых). Двускатная крыша, типичный стиль остроконечной крыши, получила свое название из-за выдающихся фронтонов.

Две или более линии двускатной крыши, пересекающиеся друг с другом под углом, образуют двускатную крышу; обычно два гребня расположены перпендикулярно.

Также известен как А-образный сегмент стены, соединяющий две наклонные стороны.

Важно отметить, что эти стороны могут различаться по размеру в зависимости от участка, а более крупные жилые строения иногда имеют два или более фронтона, чтобы добавить дополнительную глубину и структуру.

Двускатные крыши существовали с первых дней древних греков, когда они применялись к храмам.

С тех пор северная Европа и Америка стали в значительной степени полагаться на остроконечные крыши как на элемент дизайна.

Фасадное здание фронтоном выходит на улицу. С другой стороны, в здании с боковыми фронтонами кулис или желоб обращен к дороге, а конек идет параллельно ей.

В эпоху средневековой готики на городских улицах Германии доминировали здания с фронтонами. С 14 по 17 века в эпоху Возрождения возросла популярность зданий с боковыми фронтонами, на которые повлиял итальянский дизайн.

Популярность домов с фронтальными остроконечными крышами росла в Америке с начала 19-го века и 1920-х годов.

Две части остроконечной крыши наклонены вниз по обеим сторонам конька. Они устроены так, что верхняя точка, или конек крыши, образуется за счет схождения самых высоких горизонтальных краев.

В зависимости от размера земельного участка шаг и высота желобов в конструкции двускатной крыши могут меняться.

Коньковая доска параллельна наружным стенам и проходит вдоль пика крыши, ее самой высокой точки.

Верхушки рядовых стропил крепятся к коньковой доске. Эти стропила наклонены вниз и прикреплены к наружным стенам и потолочным балкам.

Концепция двускатной крыши может быть простой, но состоит из нескольких различных частей. Как выглядел бы дом, если бы сняли крышу? По сути, разве это не длинная треугольная призма? Конструкция крыши состоит из трех основных частей.

Крыша имеет две стороны, наклоненные под углом. Скат крыши — это термин, используемый в архитектуре. Вдоль центрального гребня, идущего перпендикулярно длине здания, эти скатные (наклонные) стороны сходятся.

Что же остается? А как насчет той вертикальной треугольной части стены, которая была видна между скошенными концами скошенных сторон?

Часть стены, которая проходит от основания карниза до вершины конька, называется фронтоном. Название этого типа крыши происходит от фронтонов.

Крыши домов, которые нарисовал ваш ребенок, имеют фронтоны. Он имеет две стороны, которые наклонены вниз и встречаются в центральной точке.

• Фронтон: А-образная боковая стена конструкции дома, известная как фронтон, служит вершиной крыши. Дом на картинке выше имеет фронтон на каждом конце.
• Карнизы: Термин «карнизы» относится к нижним частям крыши, которые выходят за внешние стены дома.
• Рейка: Термин «рейк» относится к части крыши, которая выходит за фронтон.
• Конек: Конек вашей крыши — это ее самая высокая точка. Он стоит как самая высокая точка на наклонной крыше.

1. Коробчатый фронтон
2. Передний фронтон
3. Кросс Гейбл
4. Фронтон с односкатной крышей
5. Голландский фронтон

Коробчатая двускатная крыша имеет треугольное расширение на обоих концах сегмента крыши. Этот стиль очень напоминает типичный фронтон крыши; однако он подчеркивает треугольную часть дизайна.

Входная дверь часто располагается под передней фронтонной крышей, прямо перед домом. Эта характеристика домов в колониальном стиле распространена, хотя интерес к этому стилю растет.

Две или более линии двускатной крыши, пересекающиеся друг с другом под углом, образуют двускатную крышу; обычно два гребня расположены перпендикулярно.

Дома такого типа часто имеют более сложную конструкцию из-за измененной формы крыши этого типа на конструкции дома.

Дома с такой пристройкой крыши, например, могут включать отдельные крылья, пристроенный гараж или большое крыльцо.

Добавление односкатной крыши к коньку двускатной крыши является обычным шагом при расширении существующей кровельной системы.

Этот гибридный стиль дает возможность увеличить высоту и пространство без полного изменения структуры и эстетики крыши, что делает его популярным вариантом для владельцев недвижимости, желающих расшириться.

На голландских двускатных крышах присутствуют как вальмовые, так и двускатные крыши. В этих крышах фронтон обычно располагается на шатровой крыше, что дает чердаку больше простора.

Многие домовладельцы отдают предпочтение этому стилю, так как он придает дому более привлекательный эстетический вид, а также выполняет ценную функцию дополнительной комнаты.

Качество монтажа и используемые материалы влияют на срок службы крыши. Хорошо построенная крыша часто может прослужить 40 лет или даже дольше, если она имеет прочную несущую конструкцию.

Наклонная форма крыши действует как надежная система отвода воды. Вода и снег могут легко скатываться по вершине из-за наклона поля.

Эта функция крыши снижает вероятность протечек, гарантируя, что крыша прослужит дольше без повреждений.

Крыши можно делать быстро и легко. По сравнению с другими вариантами крыш, эти крыши требуют простых методов строительства.

Домовладелец имеет дополнительную комнату благодаря треугольной или наклонной системе крыши. Дополнительное чердачное пространство и лучшая вентиляция в домах являются преимуществами для домовладельцев.

Кровельная система — это экономичное решение для людей с ограниченными ресурсами. Общая стоимость строительства и установки крыш ниже, поскольку остроконечные крыши значительно проще построить, чем другие сложные кровельные решения.

При строительстве крыши можно использовать множество различных материалов. Металлические листы, глиняная плитка и бетонная плитка могут использоваться для строительства укрытий и завершения дома, в зависимости от потребностей.

Двускатные крыши не лучший выбор для районов, подверженных ураганам. Поскольку конструкция крыши имеет более высокий уклон, чем другие типы крыш, она более уязвима для повреждения ветром.

Ветрозащитный экран можно легко сделать в верхней части крыши. Сильные порывы ветра могут оказать значительное давление на крышу, что приведет к ее отрыву.

Это должен делать профессионал, даже если установка двускатной крыши не слишком сложна. Прочная двускатная крыша может прослужить очень долго, если она возведена с использованием подходящих материалов и надлежащим образом поддерживается каркасом. Крыша рискует обрушиться, если конструкция не будет размещена должным образом.

Важно понимать, что крыша всегда подвергается воздействию света и непогоды. Крыша требует ухода, потому что со временем она склонна к растрескиванию. Используйте термостойкие и водонепроницаемые слои для поддержания крыши.

Средняя стоимость строительства составляет от 8 до 16 долларов за квадратный фут. Типичная цена колеблется от 8000 до 16000 долларов за крышу площадью 1000 квадратных футов. Добавление дополнительных фронтонов и слуховых окон может увеличить стоимость.

Треугольный участок стены крыши у края коньковой крыши известен как фронтон. Обычно двускатная крыша имеет два ската, идущих от конька к верхним краям.

Два ската остроконечной крыши обычно начинаются у конька и доходят до концов крыши. Когда две наклонные стороны сходятся вместе, торцевые стены имеют треугольное расширение, известное как фронтон.

Вальмовые крыши не имеют вертикальных концов и скатываются вниз со всех сторон здания. Это точка за пределами крыши, где встречаются другие наклонные стороны.

Количество скатов существенно отличает вальмовую крышу от двускатной. Все четыре стороны шатровой крыши спускаются вниз по стенам дома, и только две стороны или пики двускатной кровли спускаются к вашему дому.

Также прочтите

Что такое скатная крыша? Типы скатных крыш

25 Основные компоненты скатной крыши

Стена с парапетом – назначение, типы и использование 15 Стандартное помещение

9003 и их расположение в доме

Кровля — Чертежи вида в плане

Важно определить Несущие стены, на которые будут опираться фермы крыши (на следующих чертежах вида в плане все несущие стены показаны заштрихованными).

Линии крыши — линии хребта, линии вальмы, линии разжелобка, линии выступа фронтона и карниза — на концах секций здания и на стыках предоставляют информацию о требуемой форме крыши.

В двух примерах, показанных ниже, планы стен идентичны (кроме стены парапета на Крыше B), но формы двух крыш совершенно разные, на что указывают линии крыши на чертежах в плане.

Крыша A

Коньковая линия отмечает вершину каждой из трех секций крыши на этом плане крыши. Диагональные линии во внешних углах здания указывают на вальмовые концы. Две частичные линии бедра в центральной части соединяют более высокую линию хребта с двумя нижними линиями хребта по обе стороны от него. Диагональные линии в двух внутренних углах здания представляют собой линии впадин, образованные в месте пересечения двух секций.

Крыша B

Коньковая линия отмечает вершину каждой из трех секций крыши. Концы фронтона идентифицируются по линии конька, проходящей через торцевую стену до линии выступа фронтона. На конце парапета (внизу слева) линия конька и крыша заканчиваются на внутреннем крае стены парапета, которая проходит над крышей.

Стены парапета и фронтона не несущие. Вертикальная линия хребта пересекается с левой горизонтальной линией хребта в точке, что указывает на то, что эти две линии хребта находятся на одной высоте.

Это означает, что более узкая секция должна иметь более крутой уклон, чем более широкая секция, чтобы достичь той же высоты гребня. Разница между уклонами двух секций также очевидна из того факта, что линии впадины и впадины через угол не находятся под углом 90 301 45° к стенам и линии хребта.

На следующих видах в плане крыш A и крыш B показаны типы концов здания и соединения

Типы этих двух разных форм крыш.

Штриховка на этих чертежах проходит горизонтально вдоль каждой плоскости крыши.

Крыша A

Нижняя левая секция начинается с ребра внизу и заканчивается впадиной, которая находится на вершине боковой плоскости верхней секции, образуя соединение впадины. Верхняя левая секция имеет ребра на обоих концах, а верхняя правая секция имеет впадину слева и ребро на правом конце.
