Фундамент под сарай из блоков 20х20х40: Постройка фундамента из блоков 20х20х40 своими руками по шагам, схемы, видео инструкция

Постройка фундамента из блоков 20х20х40 своими руками по шагам, схемы, видео инструкция

Использование блоков для постройки фундамента позволяет провести работы быстро и качественно. В частном строительстве с этой целью приобретаются изделия с размером 20х20х40 см, ровными стенками и весом не более 32 кг. Кладку из таких блоков проще всего выполнить самому, в привлечении подъемной спецтехники нет необходимости. Технология возведения простая на всех этапах: от составления чертежа до сборки достаточно придерживаться несложных правил. Надежность фундамента напрямую зависит от качества стройматериалов.

Оглавление:

1. Преимущества и разновидности
2. Инструкция по строительству основания
3. Полезные рекомендации

Особенности и достоинства блоков 20х20х40

Отличительной характеристикой этих кладочных изделий является размер: длина в два раза больше равных ширины и высоты. Для фундаментных работ применяются исключительно полнотелые бетонные блоки с плотностью не менее 1500 кг/м3. Важную роль играет материал: варианты с твердым фракционным наполнителем выдерживают повышенные нагрузки, пустотные, керамзитовые или ячеистые для возведения несущего основания не подходят, но могут использоваться в качестве утеплителя внутренних подвальных или цокольных стен. При необходимости прокладки сложных коммуникаций целесообразно сделать фундамент из ФБВ (с вырезом).

Преимущества блочного основания

К плюсам бетонных блоков 20х20х40 относят:

• Простую технологию кладки. Нет необходимости в опалубке, изделия с таким размером проще выровнять, ошибки практически исключены.
• Меньшую зависимость от погодных условий: сборку фундамента из бетонных блоков желательно провести при плюсовой температуре, но нет необходимости в уплотнении раствора, подогреве при резком похолодании или постоянном увлажнении залитого монолита в жаркую погоду.
• Повышенную прочность и долговечность основания.
• Доступную стоимость блоков для фундамента, низкие затраты на монтаж.
• Высокую точность геометрических форм, что в свою очередь сводит к минимуму расход кладочного раствора и упрощает процесс гидроизоляции и отделки.
• Экологичность и соответствие санитарным нормам.

Следует учесть, что указанные достоинства проявляются лишь при приобретении фундаментных блоков высокого качества. Стеновые или пустотелые изделия подходят лишь для щитовых времянок, специалисты их покупать не советуют.

Рекомендуемые типы фундамента

Из блоков с размером 20х20х40 проще всего сделать основание ленточного или столбчатого типа. Первый вариант выбирается при строительстве фундамента для домов с высокой несущей способностью, и в свою очередь может иметь мелкозаглубленное (для построек из дерева) и заглубленное (для кирпичных и каменных зданий) исполнение.

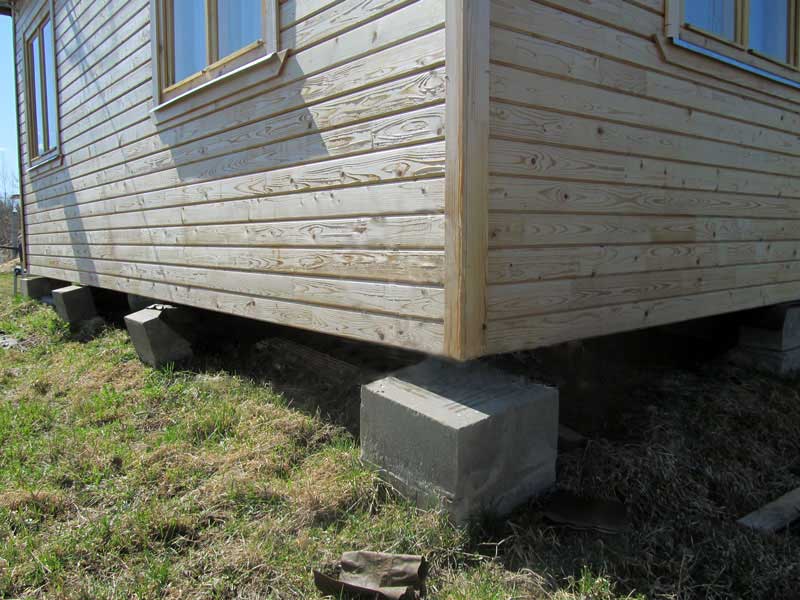

Второй тип (столбчатый) выбирается чаще всего, он оптимален для легких малоэтажных объектов на глубокопромерзающих, но малоподвижных грунтах. Рекомендуемая глубина заложения опор варьируется от 1,5 до 3 м, следует помнить, что подпольное пространство в таких домах отсутствует и цокольная часть требует дополнительной отделки.

Руководство по возведению фундамента из блоков своими руками

Пошаговая инструкция по строительству столбчатого основания включает следующие этапы:

1. Составление чертежа с учетом размещения квадратных опор размером 40×40 см (два блока, уложенных рядом) по углам и периметру несущих стен с шагом не менее 2 м.
2. Разметка участка согласно схеме, земляные работы. Глубина закладки выше расчетной как минимум на 30-40 см (для засыпки подушки).
3. Засыпание и трамбовка 10 см гравия и не менее 15 песка, для упрощения процесса подушку советуют поливать.
4. Размещение опорных площадок (рекомендуемый этап). Для снижения воздействия грунтовых вод на фундаментные блоки многие подкладывают под низ рубероид, сложенный полиэтилен или тротуарную плитку. Но опытные строители советуют сделать армированные площадки из тощего бетона размером 60×60 см и высотой около 50-70. Это усложняет процесс, но снижает расход блоков и придает зданию устойчивость, при строительстве стен из тяжелых материалов этот этап становится обязательным.
5. Кладка блоков 20х20х40: по две штуки на ряд с перехлестом на цементный раствор. Пропорции кладочной смеси зависят от параметров грунта, при риске подтапливания вяжущее смешивается с песком в соотношении 1:2, в обычных условиях – 1:3. На этом этапе крайне важно достичь одинакового расположения всех опор, от этого зависит надежность столбчатого фундамента. Проще это сделать с помощью веревок и водяного уровня.
6. Гидроизоляция верхнего участка основания.
7. Организация ростверка: обвязка брусом или швеллером. На большой вес блоки 20х20х40 не рассчитаны, по этой причине они не подходят для заливки бетонного ростверка.

Важно помнить, что сборный столбчатый фундамент подходит исключительно при строительстве легких построек на устойчивых грунтах. На сильно плывущих лучше выбрать другой тип основания. Пошаговая инструкция для возведения ленточных сборных фундаментов во многом совпадает с указанной выше, отличия касаются земляных работ (роется сплошная траншея, а не прямоугольные участки), также немного изменяется технология кладки. В частности:

• Монтаж фундаментных блоков начинают с угла или участков пересечения соседних несущих стен согласно схеме. Разметку следует сделать заранее, отклонения по диагонали или периметру не должны превышать 20 мм. Уровень нижнего ряда проверяется с особенной тщательностью.
• При строительстве фундамента для тяжеловесных зданий ряды дополнительно армируются: в межкладочные швы укладывается металлическая сетка.
• Блоки размещаются с обязательным смещением на 1/2, по аналогии с кирпичной кладкой. Образование сплошного вертикального шва между стыками является недопустимым.
• Усиливаются требования к гидроизоляционной защите, фундамент из блоков сверху покрывают как минимум двумя слоями рулонных материалов, на участках с риском подтапливания имеет смысл обмазать цокольные стены битумом.
• Организовывается отмостка по периметру основания.
• В ленточном фундаменте из блоков по аналогии с монолитными конструкциями заранее продумываются и организовываются отверстия для прокладки водопроводных и канализационных труб и других коммуникаций. Сверлить и пробивать уже уложенные стены крайне не советуется.

Нюансы технологии, общие рекомендации

Главное требование – сделать перевязку блоков правильно, что означает изменение схемы кладки на 90° в каждом следующем ряду при строительстве столбчатого фундамента или смещение наполовину при возведении ленты. Избежать многих ошибок поможет расчет параметров основания и необходимого количества материала, что подразумевает предварительный анализ состояния грунта (а не в процессе копания траншей, как делают многие дачники). Применяются изделия от одного производителя, с одинаковыми характеристиками.

Технология строительства фундамента из таких блоков относится к безопалубочным, что позволяет значительно сократить сроки выполнения работ. Но при слишком высоких столбцах целесообразно использовать подпорки (опоры, аналогичные поддерживающим щиты). Это позволит исключить риск произвольного смещения фундаментных конструкций в процессе застывания свежего раствора. Некоторые застройщики утверждают, что сцепление кладочными смесями является необязательным, и что столбы или ленты из блоков будут надежно стоять под действием собственного веса, но на практике это допустимо лишь при возведении времянок.

В целях экономии можно сделать фундаментные блоки своими руками. Раствор смешивают из портландцемента, кварцевого песка и гранитного щебня в пропорции 1:3,5:2,5, заливают в формы размером 20х20х40, где он выдерживается не менее 3 дней. Но такой способ занимает много времени, достичь заводского качества сложно. Изготовленные своими силами блоки пригодны к кладке не ранее чем через 3 недели после вынимания из форм.

Фундамент из блоков 20х20х40

Содержание

1. Знакомимся со стройматериалом – ФБС блоки 20х20х40
2. Область применения строительных блоков марки ФБС
3. Фундаментные блоки (размеры 20х20х40) – основные технические характеристики
4. Преимущества применения блоков 20х20х40 для фундамента
5. Недостатки фундаментных блоков с размерами 20х20х40
6. Используем фундаментные блоки 20х20х40 при сооружении фундаментной основы
7. Особенности постройки фундамента столбчатого типа из блоков 20х20х40
8. Сооружаем ленточный фундамент из блоков 20х20х40 своими руками
9. Технологические особенности монтажа блоков 20х20х40
10. Подготовительные мероприятия по сооружению блочной основы
11. Как сделать фундамент из блоков 20х20х40 своими силами
12. Подводим итоги
13. Похожие статьи:

Применение блочных материалов позволяет сократить строительный цикл, снизить трудоемкость и объем затрат. Желая оперативно и недорого соорудить основу дома и гарантировать надежность конструкции, многие застройщики возводят столбчатый или ленточный фундамент из блоков 20х20х40 своими руками. Такая основа не требует сборки дополнительной опалубки, ведь блоки соединяются бетонным раствором. Строительство блочного основания начинается с проектирования. Важно соблюдать технологию кладки при постройке фундамента и строительстве стен подвального помещения.

Знакомимся со стройматериалом – ФБС блоки 20х20х40

Фундаментные блоки 20х20х40 – распространенный строительный материал, соответствующий по конфигурации правильному параллелепипеду.  Среди профессиональных строителей изделия также известны как ФБС блоки. Блочная продукция производится из различных видов бетона на заводах железобетонных изделий. Процесс формирования осуществляется путем заполнения формовочной емкости бетонной смесью с дальнейшим трамбованием с помощью вибрационного оборудования.

Фундаментный блок выполнен в виде сборного изделия. В блочную конструкцию входят:

• бетонный монолит, затвердевший в формовочных емкостях и обладающий повышенной прочностью;
• решетка усиления, которая в зависимости от типа блока может укладываться в формовочный ящик до бетонирования;
• проушины для крепления такелажной оснастки, жестко связанные с элементами арматурного каркаса.

• обеспечения неподвижности изделий в процессе монтажа. Для этого прямоугольная полость заполняется бетонным раствором;
• ускоренного монтажа труб и кабелей в канале. Он сформирован боковыми плоскостями рядом расположенных блоков.

Технологический процесс производства продукции гарантирует соответствие формы и размеров фундаментных блоков требованиям стандарта.

Область применения строительных блоков марки ФБС

Блочный материал востребован в сфере жилищного и промышленного строительства, а также в области мостостроения.

Повышенные эксплуатационные характеристики обеспечивают возможность использовать их для различных целей:

• сооружения фундаментных оснований столбчатого типа;
• строительства ленточных основ различных зданий;
• постройки цокольных помещений;
• обустройства подвалов;
• возведения подпирающих конструкций;
• строительства мостовых переходов и эстакад;
• обустройства пандусов различной высоты;
• устройства несущих стен производственных и жилых зданий.

Сфера применения блоков определяется также вариантом их исполнения и применяемым для изготовления видом бетона:

• монолитные блоки, изготовленные из тяжелых марок бетона, используются при возведении капитальных объектов;
• пустотелые изделия, произведенные из бетона, применяются для слабонагруженных конструкций;
• блочная продукция на основе ячеистых бетонов и керамзитобетона используется в малоэтажном строительстве и для теплоизоляционных целей.

Имеются определенные ограничения по применению блоков ФБС для сооружения фундаментных оснований ленточного и столбчатого типа. Они связаны с характеристиками грунта и особенностями строения.

Не стоит использовать блоки для фундамента в следующих ситуациях:

[adsense1]

• для строительства зданий на подвижной почве. Данный тип грунта способен вызвать боковой сдвиг фундаментной базы;
• для возведения массивных строений на грунтах с уменьшенной нагрузочной способностью. Фундамент на ослабленной почве подвержен усадке.

Не стоит также сооружать блочный фундамент на участке с наклонным рельефом. Несмотря на ряд ограничений, блочные изделия из бетона с маркировкой ФБС – универсальный строительный материал, отличающийся расширенной областью применения.

Фундаментные блоки (размеры 20х20х40) – основные технические характеристики

[adsense2]

Решив использовать ленточный фундамент из блоков при возведении стен здания или выбрав в качестве основы строения столбчатую конструкцию, следует детально ознакомиться с характеристиками применяемого строительного материала.

Рассмотрим их детально. Начнем с длины, высоты и ширины. Габариты изделий указаны в маркировке и составляют:

• длина – 40 см;
• ширина – 20 см;
• высота – 20 см.

К остальным характеристикам изделий относятся следующие параметры:

• вес блочного элемента. Он составляет 30-40 кг;
• плотность блоков. Она зависит от применяемого материала и равна 1,6-2 т/м3;
• способность проводить тепло. Уровень теплопроводности достигает 1,2 Вт/мК;
• морозостойкость. Блоки выдерживают более 100 циклов замораживания.

Важный параметр блочных изделий – нагрузочная способность. Фундаментные блоки не разрушаются, воспринимая нагрузку на квадратный сантиметр до 0,2 т. Принимая решение использовать блоки ФБС для решения различных задач, следует учитывать их эксплуатационные характеристики.

Преимущества применения блоков 20х20х40 для фундамента

[adsense3]

Применение блоков с маркировкой ФБС – отличное решение для самостоятельного возведения фундаментной основы. Рассмотрим главные достоинства:

• повышенный запас прочности. Фундаментными основаниями и капитальными стенами, возведенными из блоков, воспринимаются значительные усилия с сохранением целостности блочных элементов;
• устойчивость к влиянию продолжительного замораживания. Бетонные блоки не разрушаются при отрицательной температуре и длительно сохраняют свои эксплуатационные характеристики;
• влагонепроницаемость. Блочный фундамент ленточной или столбчатой конструкции характеризуется низкой гигроскопичностью. Однако для повышения влагостойкости выполняется гидроизоляция ФБС блоков;
• пожарная безопасность. Монолит, укрепленный арматурным каркасом, способен длительно воспринимать воздействие высокой температуры и открытого огня, сохраняя исходную структуру;
• звукоизоляционные свойства. Плотный материал бетонных блоков эффективно задерживает уличные шумы, предотвращая их проникновение в цокольную часть строения;
• устойчивость к сейсмическим факторам. Технологические особенности производства блоков обеспечивают необходимый запас прочности продукции, эксплуатация которой возможна в зонах с сейсмической активностью.

Помимо указанных преимуществ следует также отметить ряд плюсов:

• уменьшенную трудоемкость выполнения работ по сооружению фундаментной основы;
• отсутствие необходимости монтажа опалубочной конструкции для сооружения столбчатой или ленточной базы;
• значительное сокращение времени строительства за счет ускоренных темпов блочной кладки;
• возможность выполнения мероприятий по возведению фундамента в любое время года;
• приемлемый уровень цен на блоки ФБС, позволяющий существенно уменьшить общий объем затрат.

Весомый плюс – для возведения фундамента не нужно арендовать грузоподъемное оборудование. Сразу после строительства основания можно начинать следующие этапы работ. Достоинства использования блоков ФБС высоко оценили профессиональные строители и индивидуальные застройщики.

[adsense4]

Имеются также незначительные минусы использования блочного стройматериала:

• повышенная потребность в цементном растворе при выполнении кладки;
• необходимость теплоизоляции фундаментных блоков, связанная с увеличенной теплопроводностью.

Несмотря на недостатки, блоки успешно применяются для возведения фундаментных основ различных строений.

Используем фундаментные блоки 20х20х40 при сооружении фундаментной основы

[adsense5]

Собираясь возвести ленточный или столбчатый фундамент из ФБС блоков, следует выполнить ряд мероприятий:

1. Провести геодезические изыскания на объекте строительства.
2. Рассчитать нагрузочную способность фундаментной основы.
3. Разработать проектную документацию.
4. Определить количество фундаментных блоков.
5. Приобрести блоки и другие стройматериалы.
6. Доставить все необходимое на строительную площадку.

Выбор конкретной разновидности фундамента зависит от конструктивных особенностей строения и свойств грунта.

Особенности постройки фундамента столбчатого типа из блоков 20х20х40

[adsense6]

Приняв решение возвести основание столбчатой конструкции, учтите ряд моментов:

• оптимальный интервал между столбчатыми опорами из блоков равен 1,2-2,8 м;
• расстояние от торца блочной опоры до базовой отметки составляет 0,25-0,5 м;
• толщина щебеночно-песчаного слоя после уплотнения достигает 0,2 м.

Важно заполнить полость вокруг столбов фундамента щебеночно-песчаной смесью и тщательно уплотнить ее.

Соблюдайте приведенный порядок сооружения фундамента:

1. Выполните очистку и разметку площадки.
2. Извлеките почву под столбчатые опоры.
3. Сформируйте в приямках подушку.
4. Уложите блоки на цементный раствор.

После завершения укладки следует гидроизолировать поверхность столбчатых опор.

Сооружаем ленточный фундамент из блоков 20х20х40 своими руками

[adsense7]

Возвести ленточный фундамент несложно, освоив технологию монтажа.

Следует определиться с уровнем расположения ленточной подошвы согласно фактическим условиям строительства и выбрать один из следующих вариантов:

• незаглубленный;
• заглубленный;
• мелкозаглубленный.

Для кладки блоков в виде бетонной ленты следует сформировать траншею, повторяющую контур возводимого строения.

Технологические особенности монтажа блоков 20х20х40

[adsense8]

Кладка бетонных блоков выполняется по тому же принципу, что и кирпичная. При выполнении кладки обратите внимание на следующие нюансы:

• смещение блоков в смежных рядах составляет 20 см;
• усиление блочной кладки выполняется рифленой арматурой;
• кладка блоков начинается с мест пересечения стен;
• поверхность ленты выравнивается цементом и гидроизолируется.

После завершения монтажных операций следует заполнить свободное пространство по периметру фундаментной ленты гравийно-песчаной смесью и уплотнить подсыпку.

Подготовительные мероприятия по сооружению блочной основы

[adsense2]

На подготовительном этапе выполняют следующие мероприятия:

1. Изучают почвенные условия.
2. Очищают стройплощадку.
3. Удаляют слой плодородного грунта.
4. Корчуют пни и удаляют растительность.
5. Выравнивают поверхность.
6. Размечают фундаментный контур.

После окончания подготовительных операций выполняют земляные работы.

Как сделать фундамент из блоков 20х20х40 своими силами

Укладка фундаментных блоков своими руками осуществляется после извлечения грунта под фундамент. Соблюдайте следующий порядок действий по монтажу опор:

1. Спланируйте дно приямка.
2. Заполните основание подсыпкой.
3. Пролейте и утрамбуйте подушку.
4. Залейте на подушку цементную стяжку толщиной 3 см.
5. Укладывайте ряды блоков на цементную смесь.

При выполнении работ контролируйте кладку строительным уровнем и затирайте стыковые участки. Процесс возведения блочного фундамента осуществляется до достижения проектной высоты относительно базовой отметки. Важно надежно защитить блочный фундамент от поглощения влаги путем обработки поверхности битумом или с помощью листов рубероида. После завершения фундаментных работ соорудите отмостку, защищающую основание от переувлажнения.

Подводим итоги

Используя фундаментные блоки марки ФБС с габаритами 20х20х40, несложно самостоятельно возвести фундамент в виде столбчатых опор или ленты. Блочный фундамент положительно зарекомендовал себя в различных условиях эксплуатации, обеспечивая устойчивость и долговечность строений. Применение качественных стройматериалов и соблюдение технологии – важные моменты, требующие неукоснительного соблюдения.

Как вам статья?

Сарай на столбах или блочный фундамент

Потенциальный клиент недавно задал этот вопрос о блочном фундаменте:

“ Наша семейная ферма была основана около 1850 года. За это время здесь было 12-14 амбаров и 1 дом. Большинство амбаров пришли в негодность из-за плохой кровли. Но мы говорим о вещах, которые просуществовали 100 лет, а то и дольше. У нас все еще осталось 4 амбара и дом, которые стоят на сложенном друг на друга камне ручной работы толщиной 36 x 36 x 12 дюймов. Мой вопрос заключается в том, что я готовлюсь построить новое здание, так лучше ли этот тип установки, чем стандартный сарай? Если да, то почему все делают амбары на столбах? Я мог бы сделать блочный фундамент вместо камня, если это лучший способ. Здание оборудования будет иметь доски и обрешетку с бетонным полом и будет размером 60×40 или около того. Я ищу долговечность и хочу избежать гниения поста.

Мысли?»

Более 100 лет назад не существовало надежного процесса обработки давлением, который сохранял бы древесину (древесину/пиломатериалы), вкопанную в землю. В результате были построены хозяйственные постройки, подобные описанным. Каменные опоры, вероятно, были достаточной площади, чтобы предотвратить оседание зданий. Однако они не окажут сопротивления ни морозному пучению (в районах, где есть проблемы с морозом), ни подъему. Если бы каменные пирсы были решением, они бы соответствовали Кодексу, а также широко использовались для нового строительства.

Каркас стоек (столбовые здания) имеет десятилетия надежной работы. Это самая экономичная долговременная конструкция, которую можно построить.

Несмотря на то, что правильно обработанная древесина легко переживет любого из нас, кто прочитает это сегодня, существует множество лесопильных складов, продающих обработанную под давлением древесину, которая не предназначена для использования в строительстве в земле. Строительные нормы и правила требуют, чтобы любая древесина, которая будет встроена в землю для целей фундамента, была обработана консервантом под давлением до рейтинга UC-4B (UC — класс использования).

Посмотрите на бирки на обработанных пиломатериалах при следующем посещении лесопилки или поставщика пиломатериалов в больших ящиках. Если на метках указано UC-3 или UC-4A, они не предназначены для заделки в землю.

Не уверены, что UC-4B выдержит испытание временем? Существует несколько производителей пластиковых рукавов, которые можно накладывать на основание колонн, полностью изолируя их от окружающего грунта.

Бетонные фундаменты недешевы!

Существуют огромные и, на мой взгляд, ненужные расходы, связанные с заливкой бетонных оснований и надлежащим образом возведением бетонного или блочного фундамента для размещения здания. Существуют специально разработанные кронштейны, которые предназначены для заливки в верхнюю часть стен фундамента (опять же, будьте осторожны — большинство кронштейнов основания стоек не рассчитаны на то, чтобы выдерживать моментные нагрузки, возникающие в них из-за изгиба колонн).
