Как сделать эркер: Как сделать эркер

как сделать правильно- особенности, виды +Фото и Видео

Когда проектировщики разрабатывают, проект большого строения их основной задачей является оптимально распределить площади будущих помещений, при этом учесть все пожелания заказчика.

Эркер в деревянном доме или в доме из другого материала, будет хорошим решением для увеличения площадей комнат, при этом придавая им интересный дизайн и форму.

Содержание:

Что такое эркер

Эркер — это часть здания, которая выступает за пределы его площади. В переводе с немецкого языка означает как выступ в стене или фонарь.

Эркер, как и всё в мире имеет свою историю, здания с эркером были замечены во времена Римской Империи.

В те времена эркеры крепили к этажам, расположенным сверху, это нужно было для того чтобы не перекрывать проход, на узких улицах. Эркеры служили хорошим местом для обстрела недругов.

В наше время эркер выполняет такие функции как:

1. способствует увеличению площади помещения;
2. увеличивает пространство для обзора;
3. улучшает качество естественного освещения.

Если правильно подобрать дизайн и стиль интерьера, то данный уголок будет уютным и особо любимым.

 Отделкой эркера служат окна больших размеров, за счёт этого увеличивается качество естественного освещения и экономия искусственного освещения.

Виды эркера

Эркер может отличаться формой, этажностью и способом крепления, это зависит от различных особенностей здания.

Крепления эркера бывают разные. Например:

1. настенный;
2. эркер, который вписан в угол;
3. угловой.

Так же эркер по форме строения может быть:

1. треугольный;
2. квадратный;
3. многогранный;
4. треугольный;
5. прямоугольный;
6. круглый;
7. трапециевидный.
8. полукруглый.

Плюсы и минусы использования эркера

Использование эркера имеет несколько положительных качеств. Например:

• особенность строения;
• уменьшает затраты на внешнюю отделку здания, за счёт установки габаритных окон;
• увеличение площади помещений;
• появляется возможность применить интересный дизайн;
• комнаты дольше могут быть освещены дневным светом;
• при больших окнах эркера появляется хороший обзор окрестностей.

Но при сооружении эркера возникают и некоторые трудности. Например:

• застеклённое помещение эркера требует дополнительного утепления, так как плохо удерживает тепло;
• при строительстве эркера необходимо сразу утеплить его крышу, стены и пол;
• остекление эркера обходиться не дёшево;
• так же потребуется дополнительная покупка отопительных приборов.

 В регионах с холодным климатом не рекомендуют стеклить эркер полностью, чтобы исключить траты на его утепление и обогрев.

Планировка и особенности строительства

Только при чётком соблюдении всех этапов строительства эркера, постройка будет качественной.

Для начала необходимо составить проект и оформить необходимые документы. В том случае, если эркер был задуман со строительством дома, то ни каких разрешений дополнительно брать не нужно.

В том случае, если владельцы дома по истечении какого то времени решили сделать пристройку эркера к дому, то тогда возникнет необходимость внесения поправок в проект дома и получение разрешения на пристройку. Эркер можно планировать по- разному, это будет зависеть от предпочтений хозяина дома. На этом этапе обычно планируют и форму конструкции.

 Если у строителя не большой опыт или нет вообще опыта в строительстве венецианского эркера, то лучше всего возвести эркер квадратной или прямоугольной формы.

Укладка фундамента под эркер

Фундамент под эркер по структуре и составляющим не должен отличатся от фундамента дома. В этом случае подойдёт такой фундамент, как монолитный ленточный.

Порядок возведения фундамента остаётся прежним:

1. Сначала выкапывают траншею;
2. Затем делают опалубку;
3. Утепляют;
4. Армируют;
5. Последним этапом идёт заливка бетона.

После того как фундамент залили, ему даётся время на усадку. Только после этого фундамент обрабатывают гидроизоляционным материалом.

Возведение конструкции

Подложка постройки должна быть хорошо защищена от влаги. Хорошим решением для деревянного дома будут доски из лиственницы. За счёт этого дом получит дополнительную опору и за счёт этого строение будет более устойчивым.

На этом этапе главной работой является рубка углов. Вырубка углов для эркера полукруглой формы проводиться под углом 450. Конечно, из правильной геометрической фигуры проще получить результат.

Когда подгонка углов завершена, то далее приступают к крепежу остальных деталей. Венцы эркера накрывают уплотнителем, а уже готовое сооружение конопатят. Все проёмы и вход в эркере вырезают после того как произвели крепёж всех деталей.

Крыша эркера

Самым простым вариантом крыши для эркера, будет продолжение крыши от основного строения.

В том случае, если заказчик хочет сделать крышу эркера отдельной, то лучше всего сделать её куполообразной.

Так как объём работ и материалов небольшой, обустроить крышу эркера не составит труда и сэкономит ваши средства. Когда крыша эркера готова, не нужно спешить с его остеклением. Необходимо выждать время для усадки строения, по истечении этого времени будут видны разные недочёты, которые могли допустить при строительстве и которые необходимо будет исправить.

Виды крыш эркера могут быть разными, это зависит от сложности конструкции самого эркера. К примеру:

• Вальмовая крыша.

Применяют её для строений продолговатых конструкций. Такая крыша имеет конёк, а так же имеет четыре ската, различной формы. Два ската имеют треугольную форму, а два других имеют трапециевидную форму;

• Шатровая крыша.

Такой крышей накрывают эркеры небольших размеров, так же такой вид крыши придаёт эркеру вид башни. Шатровая крыша имеет множество граней и внешне напоминает пирамиду;

• Ендова крыша.

Такая крыша связывает крышу эркера с основной крышей дома или стеной здания.

 Какой вид крыши выбрать, решать заказчику.

Делаем крышу на эркере

При построении кровли на эркере, чаще всего применяют те же материалы что и на основной кровле. Для покрытия крыши используют такие материалы как:

• шифер;
• металлочерепица;
• профнастил;
• мягкая кровля.

В том случае, если всё здание представляет собой сочетание сложных конструкций, то покрытие эркера лучше всего совершить ендовой крышей.  Потому что крыша такой постройки становиться с множеством скатов и поэтому будет уязвимой к воздействию окружающей среды.

Первым этапом работ будет обустройство армирующего пояса. Данный пояс является опорой для балок и при этом ещё увеличивает прочность кладки. Пояс выполняют из бетона и армированной сетки. Затем идет подготовка необходимых материалов для строительства.

Для строительства крыши необходимы следующие материалы:

• оцинкованное железо;
• саморезы, шурупы, гвозди;
• вязальная проволока;
• балки для обрешётки;
• подстропильные и стропильные балки.

После того как все материалы подготовлены, можно приступать к монтажу и установке подстропильных балок. В этом случае подойдут брус или доски, которые соединяют при помощи саморезов и шурупов.

Пиломатериал отрезать необязательно чётко по размеру, лучше всего оставить небольшие зазоры. Их можно будет убрать после окончательного закрепления. Перед строительством стропил необходимо выяснить точный угол наклона будущей кровли.

Подгон стропил происходит на земле, но затем их поднимают и сшивают на коньке крыши.

Прикрепляют стропила при помощи пластин из металла с саморезами.

Затем их устанавливают и крепят к подстропильным балкам.

Следующим шагом в строительстве крыши для эркера, является сооружение обрешётки, но до начала сооружения обрешетки необходимо стропильную систему, защитить гидроизоляционными материалами.

После завершения работ по гидроизоляции, сооружают обрешётку.  Самой сложной частью в укладке крыши эркера, считается установка ендов, данный процесс требует использования желобов разных видов:

• Нижней планки (ПЕН). Планка служит для отвода скопившейся воды или снега;
• Верхней планки (ПЕВ). Это декоративный элемент, который позволяет скрыть имеющиеся недостатки кровли.

Планки обычно крепят на ендову доску. Места стыков, на которые может быть оказано негативное влияние окружающей среды, обрабатывают герметиком или уплотнителем.  Этот этап является окончательным для наружных работ, но обустройство крыши продолжается изнутри дома.

Крышу далее утепляют, делают пароизоляцию и подшивают.

Очень важно знать, что все пиломатериалы, которые предназначены для строительства крыши, обрабатывают антисептиком.

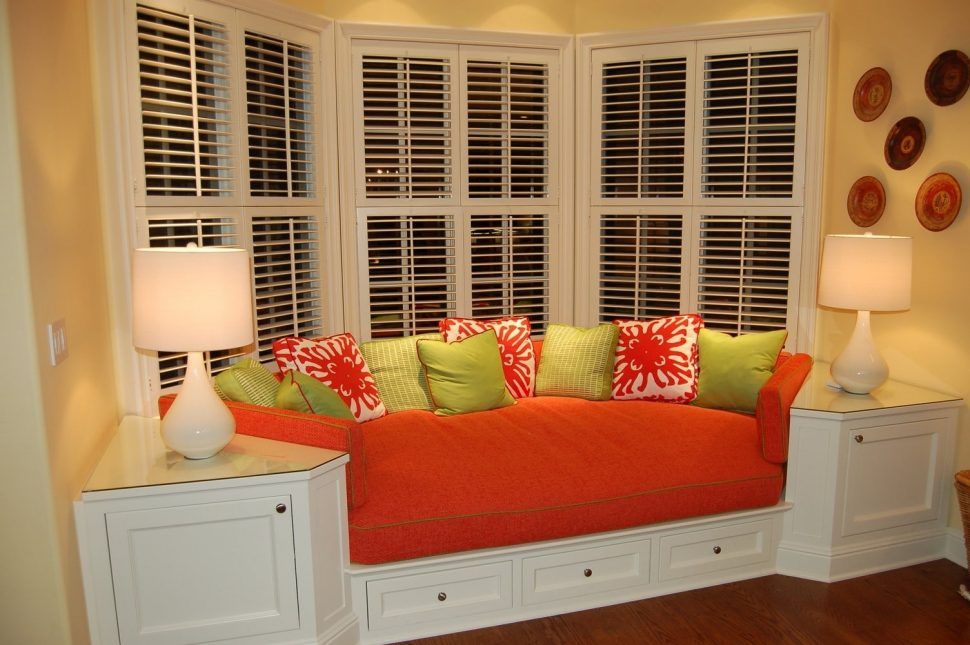

Применение эркера

На этапе разработки проекта архитекторы не имеют понятия, какое применение эркеру найдут заказчики. Вариантов для использования эркеров масса, мы можем предложить несколько вариантов.

Например:

• обустроить спальню;
• обустроить в эркере кухню;
• обустроить детскую комнату;
• так же в эркере может быть обустроена гостиная комната.

Сооружение эркера умелыми руками, придаст дому респектабельный  вид, а так же увеличивает  площадь комнат и улучшает освещение в доме.

В данной статье мы рассказали, как пристроить эркер к деревянному дому самому. Надеемся, что эта информация была вам полезной. Желаем удачи!

Рейтинг

( Пока оценок нет )

0 10 770.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Как сделать крышу эркера и стропильную систему

Как сделать эркер на крыше своими руками

Эркер являются частью помещения, которая будет выходить за фасадную плоскость. Мода на такие архитектурные решения не исчезает со времен Средневековья.

Но сделать эркер на крыше трудно даже опытному строителю, и главный секрет возведения – опыт и знания про особенности и разновидности конструкции, а также методы возведения.

Рассмотрим, как сделать эркер на крыше.

Содержание:

Общие сведения

Достоинства и недостатки кровли с эркером

По внешним данным эркер сильно похож на балкон или террасу. Но конструктивно он является частью дома со стенами капитального типа. В зависимости от проекта он способен занимать несколько этажей, иметь в основании трапецию, полукруг, прямоугольник или иной многогранник.

У эркерных кровель есть большое число достоинств:

• Красивый внешний вид.
• Отличная устойчивость к сильным ветровым порывам – будет обеспечена отсутствием фронтона кровли.
• Обтекаемая форма делает кровельную конструкцию над эркером надежно защищенной от разных типов осадков.
• Облегченный процесс утепления.
• Возможность использовать подкровельное пространство в качестве помещения для бытовых нужд или проживания.
• Возможность использовать непростые дизайнерские решения при обустройстве пространства под кровлей.
• Дополнительный тип защиты несущих стен над эркером благодаря большому кровельному свесу.
• Уменьшение нагрузки на основание и ее более равномерное распределение за счет отсутствия кровельного фронтона.

Достоинств у эркерной кровельной конструкции много, но есть и определенные минусы:

• Сложность проведения работ по монтажу – допущенные ошибки трудно исправлять, а они сильно уменьшают надежность элемента архитектуры и нивелируют его преимущества.
• Возведение кровли на эркере требует больших вложений финансов – работы по проектированию и постройке достаточно трудные и дорогие.
• Увеличение тепловой потери.

Рассмотрим, какие есть виды эркерных конструкций.

Виды и типы эркерных конструкций

Эркер может отличаться по габаритам и форме, и по площади они способны варьировать. Строители и проектировщики могут задавать эркеру почти все возможные формы.

К самым популярным можно отнести:

1. Трапеция – боковые части примыкают к фасаду под разными углами, за исключением прямого. Окно центрального типа обычно имеет большой размер, нежели располагающиеся по бокам.
2. Венецианский тип эркера, то есть полукруг. Он будет придавать внешнему виду дома плавность линий. Отлично он смотрится и с улицы, и внутри. К такому типу можно отнести располагаемые по углам постройки башенки.
3. Прямоугольник – можно сделать при примыкании боковых сторон до фасада под углом в 90 градусов. Внутреннее помещение обладает привычными параметрами, но выглядит все не так интересно.
4. Треугольник – не так популярен, как остальные конструкционные разновидности. Но выглядит все это очень оригинально.

Есть и более сложные формы геометрии, и именно они будут определять не просто внешний вид строения, но еще и интерьер помещения.

Подробности

Знакомство, расчеты, сметы

Стропильная кровельная домовая система с эркером

Устройство системы стропил эркера сделана из конькового бруса, а еще стропил с разным назначением. Как сделать эркер на крыше своими руками? Так как у кровельных скатов могут быть разные углы наклона, есть несколько видов стропил, главными из которых являются:

• Промежуточные центральные – их прикрепляют на каждый конец конькового бруса, по 3 штуки.
• Накосные (то есть угловые) стропила – служа основными несущими конструкционными частями, находятся по углам каркаса, а также обладают наименьшим уклоном по сравнению с промежуточными стропилами.
• Промежуточные – размещены от обвязки до конька, между стропилами центрального типа.

При установке системы стропил кровли дополнительно монтируют:

• Прогоны конькового типа – ригели, которые горизонтально направлены и создают опору для угловых и центральных стропил.
• Короткие (то есть наружные) стропила – конструкционные элементы, которые закреплены на угловые стропила и обвязку, а также имеют одинаковый наклон.
• Мауэрлат – брус, который крепят по верху стен снаружи и равномерно распределяют стропильную нагрузку, которая служит основанием, то есть связующим каркасным звеном между стенами и крышей.
• Подкос – подпорка для ног стропил с большими пролетами, а также дает возможность перекрывать больше пролеты и при этом экономить сечения главных балок.

Рассмотрим, как высчитывать общую площадь.

Как высчитать площадь эркера

Чтобы измерить площадь эркера, требуется использовать такие инструменты:

• Линейка – по минимуму точное измерительное устройство, которое дает большую погрешность.
• Строительная рулетка – подойдет для измерения малых площадей.
• Лазерный дальномер – инструмент, который показывает самый точный результат измерений, а также дает возможность производить работы без помощи напарника.

Главной проблемой при подсчете эркерной площади будет его сложная форма, закругленная или скошенная. Если она является не треугольником или прямоугольником, а более сложный многоугольник, его важно поделить на несколько простеньких фигур. Следующие действие такие:

• Измерьте все стороны.
• Сделайте чертежи, отметьте на нем полученные данные.
• По формулам вычисления выполните подсчеты для обычных фигур.

Рассмотрим пошаговый алгоритм.

Изготовление эркера своими руками

Первый этап строительного процесса эркера – изготовление проекта, а также планирование формы. В определенных случаях дополнительно требуется производить оформление документов. Если выстраивать конструкции, и это будет идти параллельно со домом, то в них нет необходимости. если пристройку эркера делают к зданию, которое эксплуатируется какое-то время, важно внести поправки в проект и получить разрушение на пристраивание.

Укладка основания

По структуре фундамент под конструкцию эркера аналогичен основанию здания. Подойдет монолитный ленточный, и тут есть свои этапы возведения. Фундамент сильно нуждается в усадке, после которой можно будет производить обработку материалами для гидроизоляции.

Как возводить эркер

Если возводить эркер крыши своими руками, то не рекомендуется делать все выше одного этажа своими руками. самые подходящие материалы – газобетон или кирпичи, причем у кладки есть множество особенностей, которые важно учитывать:

1. Для стен внутреннего типа можно использовать газосиликатные блоки, или же газобетон.
2. Для внешнего типа кладки лучше всего брать облицовочный кирпич высокого качества.
3. При одновременном применение и газобетона, и кирпича, требуется правильно просчитывать нагрузку на основание.
4. Тепловая изоляция должна быть в среднем слое, и это может быть минеральная вата или иные, куда более современные материалы напыляемого типа.
5. Требуется предусмотреть гидроизоляцию – пленку мембранного типа или иные аналогичные решения.
6. Стены здания и эркер должны представлять собой конструкцию монолитного типа. Это дает возможность избегать проблем при эксплуатационном процессе.

Отдельно стоит поговорить про крышу над эркером.

Кровля над эркером

Главным правилом при применении будет то, что кровля должна правильно вписываться в основной кровельный стиль. На практике можно встретить несколько разновидностей кровли над эркером. Самым простым вариантом кровли над эркером будет изготовление продолжения кровли основной постройки. Ее форма будет зависеть от того, в виде чего сделан эркер (трапециевидный, полукруглый, треугольный или прямоугольный).

Кровельные разновидности над эркером

Можно отличать такие популярнейшие виды кровель над эркерами:

• Вальмовая – ее делают в постройках с продолговатой кровлей, обладает коньками и четырьмя скатами, причем два из них представляют собой по форме треугольники, а два трапеции.
• Шатровая – применяется для эркеров с небольшой площадью, а также придает постройке схожесть с башней, а также обладает большим числом граней.
• Многощипцовая – сложная кровельная конструкция кровли эркера с ендовами и фронтонами, разновидность скатной кровли с двумя, а также более щипцами, элементами двухскатного типа с коньками.
• Декоративная – она оснащена дополнительными конструкциями, к примеру, теми же башнями.

Основным критерием при выборе разновидности кровли над эркером – выполнение собственных функций. Чаше всего можно встречать кровлю одноэтажного дома с эркером, которая самая простая в плане конструкции. Она не будет требовать больших материальных и трудовых трат.

Схема стропильной кровельной системы над эркером

Размеры, точное местонахождение каждого каркасного элемента и сечение – все это предусматривает схема стропильной системы. Более того, чертежи системы стропил включают в себя следующие характеристики:

• Высота кровли.
• Ширина пролетом.
• Угол наклона каждого ската.
• Габариты прогона конька.
• Методы конструкционного усиления.
• Особенности фиксирования элементов конструкции.

На фото прилагается схема системы стропил на эркере вальмовой кровли.

Как правильно сделать крышу своими руками

При установке стропильной системы кровли и эркера обычно применяют те же материалы, что и для главной кровли. Кроме того, чтобы сделать крышу дома с эркером, требуются такие материалы:

• Обрешеточные балки.
• Оцинкованное железо.
• Балки стропильного типа.
• Саморезы, шурупы и гвозди.

Рабочие этапы:

1. Начальным рабочим этапом станет подготовка пояса для армирования. Эта балочная опора, которая к тому же делает кладку намного прочнее. Материалом пояса будет армированная сетка и бетон.
2. Далее важно начать устанавливать подстропильные балки, тут применяют брус и доски, которые соединяемые посредством шурупов и саморезов. Их важно обрезать с малыми зазорами, которые убирают после того, как были закреплены балки.
3. Перед тем, как начать монтаж стропил, уточняйте угол кровельного наклона. Стропила требуется подогнать на земле, а после подъема сшить на кровельном коньке посредством пластин из металла и саморезов, а также прикрепляют к балкам подстропильного типа.
4. После стропильную систему требуется укрывать материалом для гидроизоляции и делают обрешетку.
5. Теперь можно перейти к самому сложному монтажному этапу, а также монтируют ендовы с использованием разных желобов. Нижние планки требуются для отведения снега и воды. Верхняя планка будет выполнять декоративную функцию, а также прекрасно скрывает недостатки. Их прикрепляют на ендовую доску, а еще производят обработку стыков герметиком.
6. На финальном этапе кровле над эркером требуется утеплять, а также подшивать.

Теперь немного полезностей для начинающих мастеров.

Рекомендации и полезные советы

Опытные мастера советуют обратить внимание на такие моменты:

• До окончательного выбора размера и типа кровли над эркером следует создавать уменьшенную модель трехмерного типа.
• Все пиломатериалы, которые используют при постройке крыше, требуется обрабатывать при помощи антисептика.
• Гидроизоляционная пленка должна быть минимум с двумя слоями, чтобы можно быть разместить к ней уплотнитель вплотную.
• Пленка для гидроизоляции должна как можно лучше пропускать водяные пары.
• Ендовы должны быть оцинкованного типа, потому что требования к их влагонепроницаемости и устойчивости к коррозии наиболее высокие.

Следуя таким советам, вы сможете сделать все правильно.

Заключение

Выстраивание надежной, красивой крыши и эркера умелыми руками придаст всей постройке красивый внешний вид. Сделать на крыше эркер – значит, увеличивать внутреннюю площадь, а также преображать помещения в более просторные и светлые. В конструкциях эркера создают отличные зоны отдыха и зимние сады, комфортные комнаты для детей.

Рейтинг

( Пока оценок нет )

0 3 336.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Как установить эркер: Часть 1

Описание: Добавление эркера может сделать комнату или дом совершенно новым местом. В этой первой статье, состоящей из двух частей, опытный строитель Рик Арнольд описывает свой процесс установки эркера в существующем доме. Для Арнольда ключом к плавному процессу является сначала строительство крыши. Затем крыша устанавливается как единое целое поверх эркера. Процедура возведения крыши проходит в несколько этапов. Сначала сделайте шаблон основания крыши. Затем из шаблона создайте гвоздезабиватель для стропил. После того, как стропильный молоток сделан, разложите и закрепите обычное стропило, затем разложите и закрепите вальмовые стропила. После того, как вальмовые стропила установлены, вставляются нарожники. Заключительным этапом строительства перед установкой крыши является раскладка и резка обрешетки. Эта статья включает в себя врезки по выбору эркера и использованию строительного калькулятора для расчета размеров. В статью также включены различные технические чертежи, которые иллюстрируют, как определить вырезы для шаблона и обшивки.

Вторая часть этой статьи доступна здесь .

Дополнительный журнал : Посмотрите эту серию видеороликов, чтобы узнать, как Рик Арнольд строит эркерную крышу.

Недавно я помог маме и отчиму переехать в небольшой дом на ранчо, чтобы им не было лестницы и им было легче передвигаться. Небольшой дом был в приличном состоянии и пригоден для жизни, но отсутствие света в спальне, выходящей на север, делало помещение мрачным. Из-за растущих проблем с передвижением моего отчима казалось вероятным, что он будет проводить там все больше и больше времени, поэтому я решил сделать комнату более привлекательной, заменив существующее окно на выступающий эркер.

Установка эркера – один из самых простых способов преобразить помещение. Выходя за пределы стены дома, эркер собирает свет с трех направлений, создавая привлекательное, собирающее солнце пространство, которое идеально подходит для демонстрации растений, уютного чтения хорошей книги и осветления темных внутренних пространств.

Неудивительно, что установка эркера требует больше усилий, чем установка обычного окна. Эта первая часть статьи, состоящей из двух частей, посвящена выбору окна и заблаговременному созданию красивой крыши для его покрытия. Может показаться странным сначала обрамлять крышу, но это упрощает весь проект. Вторая часть охватывает установку окна, его герметичность и внешнюю отделку.

Основы эркера

Наиболее распространенные эркеры имеют внешние углы, которые сходятся под углом 45°, но доступны и другие стили. К счастью, способы установки для всех типов и размеров схожи. Эркеры обычно продаются с изголовьем и сидением, которые скрепляют окно и образуют его верх и низ. Вы также можете получить их без изголовья и сиденья для установки в наклонных или криволинейных стенах. Представленное здесь окно с углом наклона 45° с бортами изголовья и сиденья является наиболее распространенным типом установленных окон. Я выбрал самую узкую модель окна, которая была доступна у этого производителя, чтобы окно не загромождало маленькую спальню.

Зачем сначала строить крышу?

С годами я понял, что когда выступающему окну нужна крыша, лучше сначала построить крышу. Во-первых, проще и безопаснее строить крышу на земле. Кроме того, наличие каркасной, но съемной крыши облегчает обрезку кирпича или сайдинга для гидроизоляции и интеграцию окна в дом. Это также означает, что дом уязвим для непогоды в течение меньшего времени.

Если вы когда-нибудь видели эркер, который просто выглядит неправильно, возможно, причина в том, что его крыша имеет неправильную форму. Правильная форма для окна с углом 45°, подобного представленному здесь, основана на секции восьмиугольной крыши с вальмовыми стропилами 22,5°.

Под этим углом вальмовые стропила делят пополам передние углы окна, придавая крыше приятную форму. Уклон крыши также является важным фактором. Когда я устанавливаю крышу с фронтона, мне нравится использовать крутой уклон, чтобы крыша имела достаточную массу, чтобы сбалансировать окружающую стену. Для выступа этого окна я добавил 4 -1/2 дюймов к каркасу крыши для готового софита, сделанного из доски 1×5. 5-дюймовый. софит работает с большинством эркеров, но для больших окон (шириной 8 футов и более) могут потребоваться более широкие софиты, чтобы лучше соответствовать выступу на главной крыше дома.

При выборе угла наклона и выступа для вашего окна обязательно учитывайте архитектурные особенности, такие как другие окна и выступы крыши дома, которые могут мешать крыше окна. После того, как у вас есть предложенный дизайн, сделайте эскиз, чтобы увидеть, как он будет выглядеть на здании. Шаг этой крыши 12 на 12 также дополняет квадратную форму окна.

Изготовление шаблона

Я видел, как эти маленькие крыши бросают вызов даже ветеранам-конструкторам, но мой метод проектирования упрощает их возведение. Первое, что я делаю, это копирую форму окна (в плане) на кусок 3⁄4 -дюйм. ОСБ. Я использую этот шаблон OSB, чтобы разметить и вырезать 2×4, которые образуют потолочные балки и нижнюю панель. Я называю эту сборку базой. Когда у меня есть основа, я переделываю шаблон в гвоздодер для крепления стропил.

Чтобы сделать шаблон, я щелкаю линию на фанерном изголовье окна, указывающую 4 дюйма, которые проходят в черновой проем. Затем я переношу форму окна в шаблон. Используя обрезки заготовки, прибавляю к шаблону ширину свеса и вырезаю циркулярной пилой ОСП трапециевидной формы. Затем я вырезаю и собираю потолочные балки и нижнюю панель поверх шаблона.

Компоненты крепятся с помощью 2 -1⁄2 -дюймов. винты. Я использую шурупы, потому что они позволяют одной рукой удерживать компоненты, а другой закручивать. Винты тоже лучше держатся. Эта деталь важна, потому что крышу можно поднимать на окно и снимать несколько раз, прежде чем она будет установлена ​​в последний раз.

Сделать гвоздезабивной станок для стропил

После того, как основа готова, я переделываю шаблон в гвоздезабивной станок для стропил. Стропила крепятся вдоль верхнего края гвоздезабивателя; затем вся сборка крепится к дому. Если вы используете тросовую подвесную систему производителя, чтобы выдержать вес выступающего окна, на этот гвоздезабивной инструмент можно установить крепежный кронштейн, что упростит установку всего окна.

Вы можете предположить, что стороны гвоздезабивателя под углом 45°, как и стороны основания, но это не так. Их чуть меньше. Проще говоря, это потому, что крыша основана на сегменте восьмиугольника, а не на коробке.

Правильная форма гвоздезабивателя имеет решающее значение, и математика несколько сложна. Я упрощаю задачу, используя прием, которому научился много лет назад (см. «Изготовление гвоздезабивателя для стропил по шаблону», стр. 40).

Обрежьте и подгоните стропила

Прежде чем делать замеры стропил, я удостоверяюсь, что стропильный молоток расположен перпендикулярно основанию. Если это не так, я толкаю или тяну его до тех пор, пока это не произойдет; затем я закрепляю его в правильном положении. Первое стропило, которое я вырезал, — обычное стропило. Я измеряю от внешнего края гвоздезабивателя до внешнего края субфасции. Поскольку крыша будет иметь уклон 12 дюймов 12, обычное стропило будет иметь срез под углом 45 ° на каждом конце. После того, как я прикрутил обычное стропило на место, я измеряю два соседних вальмовых стропила. Они длиннее обычного стропила, поэтому у них будут немного разные углы. С крышей 12-в-12 бедра будут под углом 43° вверху и 47° внизу.

Правильная посадка бедер очень важна. Я предлагаю быть осторожным, когда вы режете; Вы всегда можете обрезать их, если они слишком длинные. Если бедра будут слишком короткими, обшивка не сядет правильно, поэтому лучше сделать второй разрез, чем сделать их слишком короткими в первый раз.

Бока делят стороны окна под углом 45° пополам, поэтому верхние части имеют скос под углом 22,5°. После того, как я проверю соответствие, я использую это первое стропило в качестве шаблона для следующего стропила. Я выравниваю его и отмечаю дно, затем отмечаю скошенный конец. Я сохраняю его ориентацию таким же образом, когда разрезаю стропила. Теперь у меня есть правый и левый скос.

Последняя пара стропил идет от центра угловой нижней фасции к центру угловой стороны на стропильном гвоздезабивателе. Это домкратные стропила. Они будут иметь углы 45° на обоих концах и скос 45° наверху. Поскольку другая сторона будет такой же длины, я использую первую в качестве шаблона, чтобы отметить вторую.

Вырезать обшивку

Закончив стропила, я вырезал обшивку крыши. Однако я не устанавливаю его, потому что это помешает установке тросов из нержавеющей стали, поддерживающих окно. Во второй половине этой статьи, состоящей из двух частей, будет показано, как установить кабели.

Чтобы измерить центральную часть, я сначала измеряю длину фасции. Затем измеряю высоту. Наконец, я измеряю ширину в верхней части. Чтобы вырезать центральную панель, я переношу размер панели на край панели и отмечаю ее центр. Я использую угольник, чтобы убедиться, что измерение высоты перпендикулярно краю обшивки. Затем я переношу верхний размер на обшивку, центрируя его на перпендикулярной линии и используя угольник, чтобы сформировать прямой угол наверху.

Для раскроя боковых частей обшивки измеряю по субфасции; затем я измеряю вальмовое стропило и длину по верху гвоздезабивателя. Протягиваю ленту до воображаемой точки, где обшивка соприкасается со зданием.

Чтобы выложить треугольные куски обшивки крыши, я переношу размер подфасции на край панели. На противоположных концах фасции я переношу размеры вальмовых стропил и гвоздей вверх. В конце обоих измерений я делаю небольшую дугу, держа карандаш на конце ленты. Там, где пересекаются две дуги, находится точка наверху.

Во второй части этой статьи я покажу вам, как установить эркер, установить крышу и интегрировать весь оконный блок в стену.

Использование строительного калькулятора

Сначала измерьте высоту стропильного гвоздезабивателя. Введите номер и нажмите , поднимите . Затем измерьте длину стропила, введите это число и нажмите по диагонали . Наконец, нажмите кнопку шага . В результате получается верхний угол. Округлите это число до ближайшего градуса и вычтите его из 90, чтобы получить нижний угол.

-система поддержки и интеграция нового окна и его крыши с окружающей стеной.

Для получения дополнительных фотографий и подробностей нажмите кнопку «Просмотреть PDF» ниже:

Как построить эркер? (Пошаговое руководство)

Есть ли в вашем доме эркер? Если нет, то вы упускаете ощущение уюта, которое оно дает. Независимо от размера вашего дома, эркер может повысить качество жизни его жильцов, пропуская естественный свет и открывая вид на улицу.

Если вы хотите воспользоваться всеми его преимуществами, вы можете узнать, как построить эркер . К счастью для вас, этот процесс не так сложен, как некоторые думают. Хотя вы хотели бы помочь, поскольку это не работа для одного человека.

Как построить эркер?

Выполните следующие шаги, чтобы построить эркер самостоятельно:

Шаг 1: Соберите материалы

Чтобы отпугнуть вас, вам понадобится не менее восемнадцати инструментов, чтобы построить эркер. Все они пригодятся на этапе производства, поэтому вы не должны пропускать ни одного. Ссылаясь на это предостережение, вот материалы, необходимые для сборки эркера:

Шаг 2: Определите угол наклона окна

У вас есть возможность построить эркеры под двумя углами. Они включают в себя стандартные эркеры (угол от 40 до 50 градусов) и коробчатые эркеры (угол 90 градусов).

Шаг 3. Изучите местный код безопасности

. Если вы не хотите копаться в сводах законов, обратитесь к местному строительному инспектору. Это лучший человек, который расскажет вам больше о требованиях правил безопасности, которым вам, возможно, придется следовать при строительстве эркера.

Шаг 4. Удаление существующего окна

Подойдите к внешней стороне окна и измерьте площадь, на которой вы собираетесь установить новое окно. Запишите измерения в тетради. Затем снимите створку, направляющие и упоры створки существующего окна, прежде чем снимать его.

Шаг 5: Изготовление и установка рамы

Если ваше существующее окно меньше будущего, вам придется увеличить размер проема, чтобы в нем поместилось коробочное окно. Если возникнет необходимость, освободите место, прорезав существующие шпильки с помощью циркулярной пилы.

После того, как вы освободите достаточно места, следующим шагом будет создание рамы окна коробки. После того, как вы создали конструкцию и разместили ее в проеме, установите блоки и шпильки для поддержки.

Шаг 6: Добавление окна к раме

Чтобы установить окно в раму, установите опорные скобы на подоконник рамы. Как только вы убедитесь, что скобы надежно закреплены, поднимите окно коробки и поместите его поверх них. Чтобы убедиться, что окно ровное, используйте прокладки. Затем вкрутите его в раму.

Шаг 7: Изготовление каркаса крыши

Начните с изготовления каркаса крыши, и когда вы его соберете, прибейте его к раме эркера. Затем установите настил из фанеры. В это время вы сможете увидеть некоторое пространство между окном и рамой крыши. Заполните его утеплителем.

Поверх изоляции прикрепите кровельный лист, а затем накройте его рубероидом. Затем прикрепите черепицу одну за другой (внахлест).

Шаг 8: Заключительный шаг

Поскольку у вас уже есть окно, на этом этапе нужно будет нанести герметик по краям, чтобы сделать его водонепроницаемым и герметичным. Выполняйте этот шаг с особой осторожностью, иначе в случае дождя вода может попасть внутрь вашего дома.

Типы эркеров

Ниже приведены распространенные типы эркеров:

1. Коробчатые эркеры

Коробчатые окна с углом наклона 90 градусов имеют одно большое окно в центре и меньшие окна по обеим сторонам. Чаще всего они располагаются ниже линии глаз. Они в основном используются на кухнях и очень экономичны в изготовлении и покупке.

Если вы хотите освободить пространство в своем доме, но не хотите переставлять стены, эркеры, несомненно, заслуживают вашего внимания.

2. Эркер-эркер

В отличие от коробчатых эркеров, которые в основном размещаются на первом этаже, эркеры обычно устанавливаются на верхних этажах. Большинство людей вешают их над входом в свой дом.

Они обычно поддерживаются выступами, каменными или кирпичными кронштейнами. Если вы живете в районе, где дальний вид лучше, чем ближний, эркерные окна просто необходимы.

3. Круглый эркер

С одной стороны, круглые эркеры больше, чем эркеры. С другой стороны, они более украшены, чем стиль коробки. Кроме того, поскольку у них больше оконных стекол, чем в коробчатом отсеке, они могут иметь более сложные узоры.

Помимо высоты до шести футов, эти окна могут выступать наружу на три фута. Именно такая конструкция позволяет им максимально пропускать солнечный свет в ваш дом.

4. Вертикальный эркер

В отличие от эркеров всех других стилей, в эркерных окнах вместо прямоугольных окон используется изогнутый. Чтобы построить их, вам нужно будет прикрепить четыре (или более) створчатых окна.

Этот стиль эркера имеет два преимущества. Во-первых, это увеличивает привлекательность экстерьера вашего здания. Во-вторых, он расширяет внутреннее пространство здания, а также делает его светлее.

Заключение

Если вы хотите повысить привлекательность внешнего вида вашего здания, ищете больше света, чтобы проникнуть внутрь здания, или просто хотите расширить его внутреннее пространство, вам нужно знать, как построить эркер на своем собственный.
