Каркасный дом на винтовых сваях — строительство деревянных домов на свайно-винтовом фундаменте

Компания Wood-Brus строит коттеджи, дачи, бани из дерева. Мы работаем в Москве и Московской области. У нас можно сделать заказ на строительство дома на сваях «под ключ» — от проектирования до отделки. В работе мы используем профилированный брус, вагонку, обрезную и шпунтованную доску собственного производства. Утепление выполняется с применением качественных сертифицированных материалов известных брендов Роквул и Изорок.

Проекты каркасных домов

70 кв.м.

Набережные Челны

72 кв. м.

Иркутск

69 кв.м.

Хотьково

67.2 кв.м.

Электросталь

73 кв. м.

Дедовск

72 кв.м.

Бронницы

76.5 кв.м.

Куровское

68 кв. м.

Орехово-Зуево

72 кв.м.

Озёры

Коттедж из бруса больше всего подходит в качестве загородного дома или дачи. Преимущества «каркасников» — высокая скорость строительства, низкие цены, хорошие теплоизоляционные характеристики.

Строительство домов по каркасной технологии

Такие коттеджи очень популярны в качестве загородного жилья. Благодаря особенностям конструкции «каркасники» получаются прочными и устойчивыми. Именно по этой технологии ведется строительство в сейсмически активных районах.

Основой здания служит несущий каркас из бруса. Его устанавливают на фундаменте, укрепляют диагональными укосинами. Каркас по периметру обшивают сухой доской, изнутри и снаружи. Внутрь стенок, между стойками каркаса, укладывают утеплитель. На верхнюю обвязку стен устанавливают стропильную конструкцию, укладывают пароизоляцию, кровельный материал. Заключительный этап — монтаж дверей и окон, чистовая отделка.

Преимущества каркасных коттеджей

  • Скорость строительства. Деревянные коттеджи в зависимости от площади и этажности возводятся за 3-5 недель.
  • Отличная теплоизоляция. Особенности конструкции позволяют заложить дополнительный слой утеплителя, сделать хорошую шумоизоляцию.
  • Низкие цены. Постройка деревянного коттеджа обойдется намного дешевле кирпичного или из пеноблока.

Примеры наших работ

Преимущества свайно-винтового фундамента

  • Всесезонность. Отсутствие «мокрых» процессов позволяет закладывать фундамент в любое время года.
  • Универсальность. Свайное основание подходит для всех типов грунта, за исключением скального.
  • Надежность. Винтовые сваи выдерживают большие нагрузки, связанные с пучением грунта, сезонными подвижками почвы.
  • Экономия времени. Установка свайно-винтового основания занимает 1-2 дня. Нагружать фундамент можно сразу после установки свай и монтажа обвязки.

В нашей компании можно купить каркасный дом на сваях с отделкой «под ключ». У нас низкие цены, качественные материалы, гарантия на все выполненные работы.

Интересные статьи

Какие выбрать сваи для каркасного дома?

14.02.2018Владимир Баженов

Винтовая свая – это металлический стержень, который погружается в грунт методом вдавливающего завинчивания. Конструктивно готовое изделие представляет собой остроконечную полую трубу с приваренной спиралеобразной лопастью в нижней части. Ввинчивание на проектную глубину может быть выполнено как вручную (диаметр ствола до 108 мм), так и с помощью самоходной спецтехники.

Механизация труда позволяет в разы ускорить монтажный процесс.

Ключевые преимущества свайно-винтового фундамента:

  • Стоимость закладки существенно дешевле, чем бетонных оснований – реальная экономия от 30%.
  • Не нужно проводить масштабные земляные работы с привлечением землеройной техники.
  • Разрешается обустраивать на насыщенных водой болотистых участках.
  • Целесообразен для холмистой местности, где имеются большие перепады высот.
  • Готов к восприятию полных проектных нагрузок сразу по окончанию операции завинчивания.

Среди эксплуатационных особенностей винтовых свай следует выделить то, что их нельзя использовать при строительстве каркасных домов с капитальным подвалом. Еще они не подходят для ввинчивания в сплошные скальные и крупнообломочные породы. Стоимость монтажа зависит от размеров используемых стержневых металлоконструкций, состава грунта, глубины погружения, удаленности стройплощадки.

Насколько металлические сваи долговечны в контексте негативного влияния влаги?

В соответствии с технологическими нормами, снаружи оцинкованный металл трубы покрывается антикоррозийным составом. После завинчивания, с целью воспрепятствования доступа кислорода (главного окислителя), внутрь заливается бетонный раствор. По окончанию основных монтажно-сварочных работ «надземную» часть дополнительно защищают спецсредствами – от нанесения лакокрасочных материалов до одевания термоусадочной трубки. Если перечисленные требования соблюдены, то свая прослужит свыше 80 лет.

Специфика закладки свайно-винтового фундамента каркасного дома

Предложенные рекомендации актуальны для условно прямоугольного основания, которое планируется заложить в Санкт-Петербурге. Если высота фундамента над уровнем земли превышает 0.5 м или работы проводятся на торфяном участке, то обязательно прибегают к металлической обвязке (швеллер, двутавр) по периметру. Подобная операция выполняется с целью объединения отдельных винтовых свай в единый несущий каркас для равномерного распределения испытываемых нагрузок. На плотных грунтах усиление горизонтальными балками из металла проводить необязательно – достаточно установки индивидуальных оголовков 200×200 мм.

Определение оптимального размера

Стандартная длина свай, используемых при коттеджном каркасном строительстве, составляет 2.5 м. Что касается диаметра, от которого зависит показатель несущей способности, то самое популярное решение – типоразмер равный 108 или 133 мм, а в рамках строительства легких построек можно ограничиться и 89 мм. Важно! Чтобы точно узнать подходящие размеры, нужно заказать предварительный геофизический анализ участка на предмет изучения состава грунтов, уровня залегания грунтовых вод.

Упрощенная методика расчета количества свай

При возведении одноэтажных каркасных домов максимальный промежуток между сваями не должен превышать 3 м. Если нужно построить двухэтажное здание, то предельно допустимое расстояние между вкручиваемыми несущими конструкциями уменьшается до 2-х метров. Практическая реализация нетиповых проектов в отдельных случаях требует пересмотра озвученных правил.

Свайно-винтовой фундамент для каркасного дома

Современный каркасный дом не имеет ничего общего с каркасными домами советского периода. Благодаря новым технологиям и способу обработки древесины сейчас каркасные дома обладают прекрасными теплоизоляционными свойствами и могут исправно служить до 80 лет. Благодаря небольшому весу каркасного дома, он может быть установлен на участке с любым типом грунта.

Одним из главных преимуществ фундамента на винтовых сваях также является возможность его установки на сложных грунтах без потери несущей способности

, на склонах и вблизи водоемов. Характеристики грунта Ленинградской области – торф, пески, глины и суглинки. Осадки в нашем регионе не редкость, если не закономерность, поэтому, скорее всего, грунт на таких участках будет сложным.

В зависимости от сооружения, типа грунта будет отличаться длина винтовых свай и их толщина, лопасти у них должны быть правильной формы. Для легких каркасных домов чаще всего используются сваи диаметром 108, реже – 133 мм. Толщина стенки сваи должна быть не менее 4 мм, диаметр лопасти – 30 см. Для дома 3х4 минимальное количество свай составит от 4 шт. , для дома 4х6 уже от 6 шт., а для дома 10х9,5 – от 14 шт.

Этапы возведения свайно-винтового фундамента для каркасного дома

  • Проектирование – один из самых важных этапов, который должен быть выполнен с точностью; на этом проводятся все исследования грунта, участка для подбора будущих свай (их длина, диаметр и шаг между сваями).
  • Разметка участка – составляется схема свайного поля, наносится разметка с использованием колышек, где будут установлены сваи.
  • Установка свай – сначала устанавливается базовая угловая свая, затем остальные по периметру строго в вертикальном положении. чаще всего винтовые сваи для каркасных домов вкручиваются на глубину от 90 до 250 см на расстоянии друг от друга от 65 до 100 см.
  • Обрезка и бетонирование – после установки всех свай на необходимые глубины, сваи обрезают по горизонтали до одинакового размера и заливают пескоцементной смесью против коррозии; устанавливается оголовок сваи.
  • Устройство ростверка – для каркасных домов используется брус сечением 150 на 150, деревянные балки крепят болтами к оголовкам сваи (к анкерным шпилькам) на двойной слой гидроизоляции из рубероида; перед укладкой брус в обязательном порядке обрабатывается антисептическим составом (стоит обратить внимание, что перед монтажом брус должен быть сухим).
    Если для обвязки используется швеллер, его просто приваривают по периметру фундамента к сваям; при железобетонном ростверке производится опалубка, создается каркас и заливается бетон.
  • Последний этап – установка самого каркаса дома.

Удобно, что при использовании свайно-винтового фундамента для каркасного дома, стены можно возводить сразу после обвязки свай, чего нельзя сказать про фундаменты из бетона. Стоимость свайного фундамента под каркасный дом обойдется вам на 30% дешевле, чем ленточный фундамент, особенно, если речь идет о двух- или трехэтажном доме. Монтаж фундамента можно проводить в любое время года и вам понадобится для этого всего несколько дней.

Кроме того, свайно-винтовой фундамент обеспечит прекрасную вентилируемость, что очень важно для любого деревянного дома. И винтовые сваи легко демонтировать без потери функциональных характеристик.

Благодаря технике строительства каркасного дома на свайно-винтовом фундаменте, где стены и перегородки не являются несущими, можно создать свое уникальное внутреннее пространство дома. Каркасные дома не давят на фундамент, а это означает, что вы можете жить в таком доме без капитального ремонта долгие годы.

Чтобы заказать проект или задать дополнительные вопросы, просто позвоните нам!

Монтаж фундамента на винтовых сваях под каркасный дом 9 на 12 м:


Сваи для каркасного дома: чем хорош свайный фундамент?

06. 05.2019

589

Время чтения: 5 минут

Нередко строительству препятствуют факторы, на которые никак нельзя повлиять. Это относится, например, к типу грунта и глубине его промерзания. Некоторые распространённые виды фундамента не отличаются особой универсальностью, а потому их сфера применения достаточно ограничена. Так, если попробовать построить каркасный дом на обычном ленточном фундаменте в болотистой местности, ничем хорошим это не закончится — дом даст такую серьёзную усадку, что буквально уйдёт под землю и им невозможно будет пользоваться дальше.

В ряде случаев отличной альтернативой является свайный фундамент. Каркасный дом на винтовых сваях можно построить где угодно. Кроме того, само использование такого метода строительства даёт массу других преимуществ — удешевляет, облегчает и ускоряет строительство. Всё это — благодаря особым свойствам винтовых свай, одним из которых является сам метод монтажа — сваи забиваются, или, в случае с винтовыми моделями, заглубляются в землю методом бурения.

Монтаж на разных видах земельных участков

Первое и главное препятствие на пути строителя — грунт. В некоторых местах он очень “слабый”, то есть проседает под весом здания. Спастись от последствий строительства на слабом грунте можно только одним способом — заглублять фундамент до тех пор, пока не начнётся более крепкая почва. Если использовать ленточный фундамент, затраты на такие действия будут колоссальными. В то же время, бурение с последующей установкой винтовых свай будет стоить дешевле в несколько раз, к тому же на этот процесс не придётся тратить слишком много времени.

Серьёзное заглубление фундамента нужно и в ещё одном случае — если строительство ведётся в северных регионах страны. Дело в том, что там земля промерзает на очень большую глубину. А когда наступает весна и наступает период оттаивания, обычный фундамент начинает разъезжаться и крошиться. Сезонные подвижки грунта уничтожили множество домов. В случае со сваями, достаточно просто установить их глубже линии промерзания — тогда этот эффект не будет действовать на здание.

Ещё один момент, который многие упускают из вида — это наклон участка. Иногда строить приходится почти на отвесной местности, а потому на ленточный или монолитный фундамент, опять-таки, приходится тратить много сил и времени, так как его нужно установить на равную глубину по всему периметру. Это значит, что часть фундамента будет торчать из-под земли и конструкция в целом всё равно получится отчасти неустойчивой. В таких условиях сваи дают наибольшую устойчивость.

Особенности монтажа винтовых свай

Универсальность — не единственное преимущество винтового свайного фундамента перед другими видами. Каркасный дом на винтовых сваях строится очень быстро за счёт упрощённой установки самих свай. Бурение производится в самые короткие сроки, в то время как установка фундамента едёт в несколько длительных этапов, кроме того приходится делать строительный раствор на месте и ждать, пока он застынет уже в форме для ленточного фундамента. Рытьё траншей под фундамент также отнимает очень много времени и сил.

Второй важной особенностью винтовых свай является их малая цена. Изготовление бетона на месте — это весьма затратное занятие, так как приходится приобретать или арендовать бетономешалку, а также множество других инструментов и приборов. Винтовые сваи всаживаются в землю один раз, в процессе не используется строительных растворов. Это позволяет проводить строительство в любое время года — там, где бетон нужно разогревать для того, чтобы он не испортился, сваи просто заглубляются в землю, вне зависимости от погоды.


Деревянные каркасные дома на сваях

Кроме домов из профилированного бруса, наша строительная организация изготавливает деревянные каркасные дома, которые так же зачастую заказывают на свайно-винтовом фундаменте. Свайный фундамент достаточно не дорогой (в сравнении с лентой или плитой), но в тоже время славится высокой надежностью. При необходимости делают обвязку швеллером (сваи сваривают) – это придает фундаменту из свай еще большую прочность. После того как сваи завинчены – их заливают раствором, наваривают оголовки. Длина свай варьируется от 2.5 до 3, 4, 5 и т.д метров, в зависимости от грунта на участке, наличия уклонов, грунтовых вод и т.п. Количество винтовых свай зависит от проекта каркасного дома, от его площади.
Под этой статьей размещены некоторые типовые проекты домов (в т.ч и из бруса), которые мы можем построить на сваях . В базовой комплектации все дома расценены на блочном фундаменте, после выбора проекта менеджер сможет сориентировать стоимость свай на конкретный дом. Обратите внимание : без пробного завинчивания озвучивается только ориентировочная стоимость, точную стоимость монтажа возможно рассчитать только после приезда мастера на Ваш участок и пробы грунта.
В последнее время появилось очень много организаций, которые предлагают деревянные каркасные дома и дачи на сваях, но монтируют фундамент данного вида не профессионалы, будьте осторожны! Фундамент важнейшая составляющая строительного процесса, исправление фундамента дорого и трудоемко.

Проекты домов — каркасные и из бруса (без учета стоимости свай)

цена 991 000 руб

цена 1 045 000 руб

цена 1 378 000 руб

Фотографии деревянных домов на свайно-винтовом фундаменте

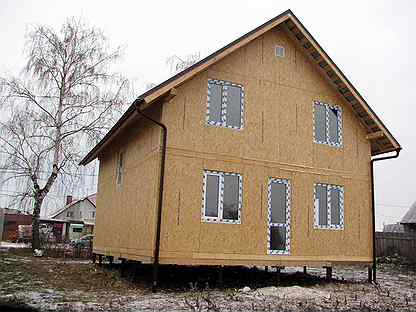

На фото: Каркасный дачный дом на заказ на сваях.

Каркасный дом на сваях. Винтовые сваи установлены на расстоянии 3-х метров друг от друга (максимально допустимый пролет).

Маленький садовый дом 4 x 5 на сваях. Данный дом установлен на сваи диаметром 89 мм, в отличие от предыдущего каркасного дома, который монтировался на фундамент из свай 108 диаметра. Фундамент под представленный дом монтировал сам Клиент (мы В соответствии с отзывами Заказчиков и рекомендациями специалистов мы монтируем только 108 сваи).

Каркасный дом на винтовых сваях

Преимущества винтовых свай для каркасного дома

Грамотное оборудование фундамента – залог надежности конструкции. При выборе типа следует учитывать множество факторов. Монолитные варианты по праву считаются надежными, но дорого обходятся и не всегда уместны. Точечный фундамент свайно-винтового типа позволит сэкономить бюджет без ущерба качеству. Это оптимальное решение для строительства каркасного дома по европейской или канадской технологии.

Достоинства свайно-винтового фундамента

Каркасный дом – сравнительно легкая конструкция. Технология активно используется для строительства сезонного и постоянного жилья. Первый вариант подразумевает отсутствие серьезной термоизоляции, но дом для круглогодичного проживания требует полноценного утепления. Свайно-винтовой фундамент подходит и успешно применяется в обоих случаях. Он обладает существенными преимуществами перед ленточным монолитом:

  • нетребовательность к составу грунта на участке под застройку;
  • снижение стоимости оборудования фундамента минимум вдвое;
  • отсутствие необходимости в выдержке перед продолжением работ;
  • возможность повторного применения винтовых свай после демонтажа;
  • строительство на проблемном ландшафте без обязательного выравнивания.

Профессионально смонтированный свайно-винтовой фундамент выдерживает те же нагрузки, что и ленточный. Бюджетный вариант опорной конструкции ускоряет строительство каркасного дома. Начать сборку стен можно непосредственно после установки свай. Этот тип фундамента подходит для любого грунта, за исключением скалистого. Неровная поверхность – не препятствие для строительства каркасных конструкций на его основе.

Минусы винтовых свай

Для устройства свайно-винтового фундамента применяются металлические стержни из углеродистой стали. С целью защиты поверхности от ржавчины наносится специальное покрытие. В процессе монтажа необходимо проявлять осторожность. Повреждение защитного слоя приводит к коррозионным поражениям, со временем разрушающим винтовые сваи и постепенно ослабляющим фундамент. Соблюдение технологических норм устраняет риск.

Точечная установка опорных элементов требует профессиональных расчетов и привлечения спецтехники. Ручной монтаж винтовых свай в твердый грунт до уровня максимального уплотнения – сложная задача. Обычно глубина фундамента достигает 2-3 метров. Даже при вкручивании с помощью специального оборудования не исключается проседание грунта. Негативные последствия предотвращаются обвязкой фундамента для повышения жесткости.

Монтаж свайно-винтового основания для каркасного дома

Разметка участка осуществляется на базе проектной документации, предусматривающей количество, габариты, интервалы и глубину расположения винтовых свай с учетом особенностей грунта и прогнозируемой нагрузки. Труба большого диаметра выдерживает до 6000 кг, если речь идет о продукции надежного производителя. Когда нагрузка распределяется неравномерно, шаг отличается на разных участках поля. Слабый грунт требует увеличения лопастей.

Сложность расчетов относится к недостаткам винтовых свай. Даже при самостоятельном строительстве каркасного дома на этом этапе рекомендуется привлечь специалистов. Свайно-винтовой фундамент в профессиональном исполнении оборудуется с помощью спецтехники в двухдневный срок и полностью соответствует архитектурным стандартам. Теплый каркасный дом на винтовых сваях – практичное решение, которым стоит воспользоваться!

Дом на сваях своими руками. Буронабивной свайный фундамент своими руками

Дом на сваях своими руками. Буронабивной свайный фундамент своими руками

Представленная ниже пошаговая инструкция предусматривает самостоятельное возведение свайного фундамента в буронабивном исполнении с ростверком сверху. Это наиболее востребованный вариант среди частников, так как реализовать его несложно. Для работ нужны лишь трубы из асбестоцемента, бетонный раствор и стальная либо стеклопластиковая арматура.

Устройства выполняется в пять этапов:

    Земляные работы.

    Установка асбестоцементных труб и укладка в них арматуры.

    Заливка бетона.

    Устройство ростверка.

    Закрытие цоколя.

Для изготовления буронабивных свай требуются асбестоцементные трубы диаметром 300–400 мм. Они послужат гарантией, что фундамент будет иметь хорошую несущую способность как по вертикали, так и в горизонтальной плоскости. И в отличие от стального варианта асбестоцемент не заржавеет в земле.

Скважины для опор проще всего сделать с помощью ручного бура с бензиновым либо электрическим двигателем. Глубина этих отверстий должна получиться в итоге на 30–40 см ниже точки промерзания грунта.

Свайные столбы располагаются по периметру строения и под несущими стенами внутри с шагом до двух метров. После выбуривания скважин на их дне насыпается песчаная подушка толщиной в 10–15 см. Затем сверху в качестве опоры под сваи заливается бетон еще на 25–30 см. И уже в этот не застывший раствор устанавливаются трубы из асбестоцемента. При этом они должны выступать над землей минимум на 30 см.

Чтобы трубы оставались строго в вертикальном положении, они обсыпаются песком, который повергается в процессе этого утрамбовке. Далее производится армирование опорных столбов. Для этого используется 3-4 прута из стали либо стеклопластика сечением 10–12 мм.

Армирующие стержни необходимо разместить по центру трубы на равном удалении друг от друга. Для упрощения монтажа их еще на земле можно связать поперечинами-распорками из проволоки. По высоте эти вертикальные пруты должны оказаться выше верхнего края трубы, выступая из последней на 15–20 см. После армирования эту несъемную опалубку остается лишь залить бетоном, следя чтобы внутри раствора не образовалось пустот.

Уже через 3–4 дня на получившиеся опоры можно монтировать ростверк из железобетона (с укладкой опалубки, армированием и заливкой бетонной смеси), стального швеллера либо бруса. В итоге между ним и землей должно оказаться просвет в 25–30 см. Укладывать ростверк непосредственно на грунт нельзя, его при пучении может попросту выдавить вверх и снести вместе с постройкой.

В завершении обустройства, лучше всего уже после возведения стен, опоры и ростверковую конструкцию следует закрыть с боков обшивкой. Здесь прекрасно подойдет профнастил для крыши или фасада либо декоративный кирпич. Только сначала надо уложить все коммуникации. Благо водопровод и канализация в доме на сваях проводятся между опор без дополнительных ухищрений и сверления бетона.

Дом на сваях недостатки. Дом на сваях – фантазии или реальность?

Можно ли использовать свайный фундамент для постройки жилого дома? Надо сказать, что встречаются некоторые строители, которые категорически не советуют этого делать, отдавая предпочтение ленточной, столбчатой или плитной основе под дом. Такие мастера считают, что сваи больше подходят для хозяйственных построек или легких дачных домиков.

Однако, нужно напомнить, что существуют целые города, дома которых установлены исключительно на сваях, и стоят они не одно десятилетие. Практика использование таких фундаментов доказала, что они вполне могут служить надежной основой даже для массивных домов.

Кстати, с помощью винтовых свай можно сделать не только фундамент или подъем/перенос дома, но также полную замену фундамента или его частичную реконструкцию!

Конечно же, вряд ли будет разумно в условиях нашего климата громоздить двухэтажный каменный особняк на свайный фундамент, хотя и это, наверное, не является совсем уж невозможным делом. И все же в частном строительстве обычно его выбирают для деревянных или каркасных построек с крышей , покрытой легким кровельным материалом.

Нередко, в силу пересеченности рельефа или других особенностей местности, свайный фундамент становится единственным приемлемым решением

В некоторых случаях свайные фундаменты являются и вообще единственной возможностью возвести на участке дом, например, если строительство намечается на участке сильнопересеченной или постоянно заливаемой весенним паводком местности.

В пользу применения подобной конструкции говорит и то, что такие варианты фундаментов применялись в строительстве с древности, только ранее в качестве свай использовались специально подготовленные для этой цели бревна. Поначалу сваи просто забивали в грунт, и только в начале XIX века был изобретен винтовой способ установки.

Винтовые опоры на первых порах использовались для обустройства причалов, но затем сфера их применения стала расширяться. Так, например, именно винтовые сваи были применены в качестве фундамента при постройке маяка, который возведен в Великобритании на нестабильном грунте Темзы.

Первый маяк, построенный на винтовых сваях – «Мэплин Сэндс»

С начала XX века строительство на свайных фундаментах приобрело «второе дыхание». Этому способствовало появление новой техники для точного и глубокого вбивания свай, что значительно ускоряло работу по возведению оснований для дальнейшего возведения зданий. В 50-х годах началось активное использование механического оборудования для ввинчивания свай, что дало еще один толчок такой сфере строительства, как промышленного, так и индивидуального.

Очень широко этот способ обустройства фундаментов стал применяться в военном строительстве, так как путем комплексных исследований было доказано, что такие конструкции надежны, долговечны и подходят для применения на многолетнемерзлых, пучинистых и обводненных грунтах – одним словом, ограничений по их использованию практически не существует.

Первой отечественной научной разработкой, официально принятой в качестве стандарта для строительных работ, стал подготовленный в 1955 году на основе многолетних экспериментов труд – ТУВС-55 («Технические указания по проектированию и устройству фундаментов, опор мостов на винтовых сваях»). Многие его положения перетекли и в современные строительные нормы и правила.

Обвязка каркасного дома на сваях. Общая информация

Каркас стены не может опираться непосредственно на фундамент. Ему требуется опорный элемент, выполняющий следующие задачи:

  1. Прием нагрузок от стен.
  2. Создание ровной и удобной для крепления каркаса опоры.
  3. Обеспечение прочной связки фундамента, стен и лаг пола.

Для решения этих задач в каркасном строительстве применяется нижняя обвязка. Это пояс, связывающий верх фундамента со стенами и лагами чернового пола. Ее часто отождествляют с ростверком, хотя это не совсем корректно — ростверк, хоть и служит поясом, создающим опорную линию, все-таки работает на фундамент, обвязывая отдельные точки в единую систему. Нижняя обвязка, напротив, ориентирована на создание опоры для стен.

Кроме того, ростверк и нижняя обвязка часто имеются одновременно, дополняя друг друга, именно такой вариант строительства признается наиболее правильным, надежным. Передача нагрузки от стен напрямую на фундамент через одну лишь нижнюю обвязку — сомнительное решение , поскольку связка свай или столбов с одновременной поддержкой стен для одного элемента является чрезмерной задачей, выполнимой лишь в отдельных случаях.

Если говорить о нижней обвязке применительно к другим типам фундаментов — ленточному или плитному, то роль ее становится более явной. Крепление нижней обвязки каркасного дома к фундаменту — создание опорной системы, облегчающей крепление элементов каркаса и перераспределяющей нагрузки на основание.

При этом основным вопросом становится именно связка стена-пол, так как крепление множественных деревянных деталей друг к другу намного проще и надежнее, чем соединение бетонных с деревянными элементами. Таким образом, нижняя обвязка выступает в роли ключевой связки плоскостей стен и пола с фундаментом , являясь наиболее простой и удобной конструкцией для этой цели.

Важно! В некоторых случаях нижняя обвязка делается облегченной или практически отсутствует. Ее функции переходят к черновому полу, служащему опорой для стен. Такой вариант используется при платформенном методе сборки стен.

Дачный дом на сваях. Преимущества винтовых свай для фундамента дачного дома

Решением для фундамента дачного дома могут статьи винтовые сваи: такой тип основания является экономичным и одновременно надежным.

Винтовые сваи позволяют закрепить фундамент в грунтах с достаточной несущей способностью, располагающихся за глубиной промерзания. Важно, что это не потребует проведения дополнительных земляных работ, как в случае с бетонным фундаментом, а значит, не повлечет и существенного удорожания строительства.

Свайно-винтовая конструкция не требует организации гидроизоляции. Все что необходимо для обеспечения достаточного срока службы постройки – использовать в фундаменте винтовые сваи с толщинами стенки ствола и лопасти (подробнее «Расчет толщины стенки ствола»), соответствующими степени коррозионной агрессивности (КАГ) грунтов площадки строительства. Чтобы получить эту информацию достаточно провести несложные измерения на участке (подробнее «Экспресс-геология (геолого-литологические и геотехнические исследования площадки строительства) и измерения коррозионной активности грунтов»).

Если нужно будет перепланировать участок, использование винтовых свай в фундаменте опять же окажется преимуществом: их можно будет демонтировать и повторно установить на новом месте.

Все работы по погружению винтовых свай выполняются в той же последовательности, что для иных типов сооружений. Найти рекомендации по самостоятельному монтажу можно в разделе «Установка винтовых свай».

Таким образом, хотя дачный дом и имеет низкий класс ответственности, все же стоит позаботиться о том, чтобы он прослужил как можно дольше и, желательно, без потери эксплуатационных свойств. А современные строительные материалы позволяют добиться такого результата без значительного увеличения затрат на строительство.

На строительство садового домика обычно выделяется мало средств, а потому он возводится из дешёвых и доступных материалов. Особенность таких построек заключается в их небольшой массе, а потому можно дополнительно сэкономить, построив садовый дом на винтовых сваях . Фундамент на винтовых сваях обходится в разы дешевле железобетонного, но обладает меньшей несущей способностью, которая не особо важна при строительстве небольших построек.

Дом на сваях проект. Почему нельзя строить дом на сваях

А вы знаете, чем в первую очередь отличаются каркасные дома из России от каркасных домов из США и Канады? Они отличаются фундаментом. В России, для удешевления строительства, активно используют свайный фундамент для лёгких каркасных домов. Но, к сожалению, такой тип фундамента совершенно не пригоден для домов, предназначенных для постоянного проживания. А в США и Канаде основой любого дома является бетонный фундамент (часто с цокольным этажом) — так называемый бейсмент (basement).
Почему так? Давайте разбираться!
Самая главная проблема свайного фундамент заключается в том, что вы добровольно увеличиваете теплопотери своего дома. Точно такая же история вас ждёт если вы сделаете ленточный фундамент и оставите продуваемый подпол (вместо утеплённых полов по грунту).
Когда под полом вашего дома находится грунт, то его температура, как мы знаем, в течение года постоянна и составляет примерно +7 градусов. Как только вы поднимаете пол в воздух (на сваях или ленте), то температура под ним становится близка к уличной. То есть в первом случае у вас температурный градиент в течение года не меняется и составляет примерно 15 градусов (+22 в помещении, +7 температура земли). Во втором случае, во время холодной зимы температурный градиент между полом в помещении и улицей составит более 40 градусов! То есть в 2,5 раза больше. А это самые натуральные теплопотери.
Если взять стандартный одноэтажный дом 10х10 с высотой потолков 3 метра, то получается, что подняв пол над землёй мы увеличиваем площадь ограждающих конструкций, которые контактируют с холодной окружающей средой на 30%. И если мы хотим, чтобы полы в таком доме у нас были тёплыми, то нам потребуется использовать утеплитель толщиной 300-400 мм (а если мы делаем полы по грунту, то утеплителя потребуется в 2 раза меньше).
Вы можете возразить и предложить утеплить цоколь по периметру. Да, так можно сделать и первое время скорее всего ничего страшного не произойдёт. Но если вы не оставите продухи, то у вас достаточно быстро сгниют все лаги от влажности, а при ошибках допущенных при монтаже пароизоляции, влагой пропитается утеплитель из минеральной ваты, что приведёт к тому, что он перестанет выполнять свои функции. А если вы сделаете продухи, то температура воздуха под полом практически не будет отличаться от уличной температуры.
По этой самой причине фундамент на металлических сваях и дом для постоянного проживания — вещи совершенно несовместимые. И это я даже не касаюсь таких моментов, как трясущиеся полы (если исполнитель сэкономил на заглублении и обвязке, что встречается повсеместно) и необходимость преодолевать несколько ступеней перед тем как войти в дом с улицы (чем ниже вход в дом от уровня земли — тем лучше).
Фундамент из металлических свай оправдан только в одном случае — вы строите турбазу и её удалённость от цивилизации не позволяет привезти бетон или цемент для изготовления монолитного фундамента. Или если вы хотите построить сезонный домик для наездов на выходные. Также без свайного фундамента не обойтись в зоне вечной мерзлоты, но это отдельная история.
Если вы строите дом для постоянного проживания забудьте про свайный фундамент. И про ленточный с деревянными полами тоже забудьте. Используйте тот тип фундамента, в котором у вас полы будут контактировать именно с грунтом (через утеплитель). Конечно вы можете сделать ленточный фундамент с утеплёнными полами по грунту, но при возможности сделать фундамент типа УШП, нет никакого смысла возится с полами по грунту (это дороже и сложнее). Если рельеф не позволяет использовать плитный фундамент — делайте бетонный цокольный этаж. Это же касается случаев, когда вам обязательно нужен дом с подвалом. В исключительных случаях можно построить дом и на железобетонных сваях.
Более подробно про то, почему капитальный дом нужно строить на фундаменте типа утеплённая шведская плита можно прочитать здесь .

Винтовые сваи – описание и область применения

Винтовая свая – это металлический стержень, снабженный винтовой лопастью в нижней, погружаемой в землю части. Современные технологии позволяют выполнить изделие сложно представимых размеров, например, диаметром лопасти винта до 2,5 метров и длиной – более 20 метров, способное погружаться в грунт практически на всю длину.

При этом винтовые сваи, используемые в частном строительстве, достаточно просты конструктивно и технологически, что позволяет их изготовление своими руками.

Благодаря особенностям конструкции винтовые сваи имеют следующие основные области применения:

  • в условиях сложного рельефа местности . Использование винтовых свай позволяет выполнение фундаментных работ даже при больших перепадах в отметках в пределах строительной площадки без необходимости выполнения дополнительных земляных работ. В результате заказчик экономит средства и время;
  • при возведении пристроек к существующим зданиям и сооружениям . Это обусловлено тем, что при устройстве фундамента из винтовых свай отсутствует динамическое воздействие на грунт, способное повредить рядом стоящему зданию;

  • при необходимости быстрого выполнения работ . Устройство фундамента частного дома, состоящего из свайного поля, вполне реально выполнить в течение суток. Это является немаловажным достоинством при жестких сроках строительства;
  • при строительстве высотных сооружений (например, опоры ЛЭП, вышки сотовой связи и другие подобные им), когда особенности конструкции винтовых свай позволяют выдерживать очень серьезные нагрузки, направленные на выдергивание сооружения;
  • при необходимости усиления существующего фундамента , находящегося в аварийном состоянии. Схема усиления проста: по периметру устанавливаются винтовые сваи, которые затем крепятся к существующему аварийному фундаменту кронштейнами или другим способом, значительно увеличивая его несущую способность.

Перечисленными областями применение винтовых свай не ограничивается, так как они вполне универсальны и могут применяться практически везде.

Видео каркасный дом 8х9 своими руками в Иркутске, день первый, винтовые сваи

восходящих тенденций: 7 современных хижин на сваях

Архитектура на сваях — не такая уж редкость; однако его применение часто бывает узким. Дома, построенные над водой или в пойме, часто опираются на сваи, и аналогичные конструкции будут использоваться для компенсации неровностей местности. В таких случаях ходули вводятся в конструкцию по абсолютной необходимости. Архитекторы не часто выбирают строительство на сваях там, где доступны другие варианты, даже если выбор был практичным или разумным.Еще реже встречаются конструкции, в которых ходулях используется в первую очередь по эстетическим или символическим причинам.

Следующие проекты в некотором смысле являются исключениями. Хотя в большинстве случаев ходули служат определенной функции, они не используются по чистой необходимости. Парадоксально, но ходули используются для поднятия каждой конструкции над землей, одновременно приближая проекты к ландшафту. В некоторых случаях ходули имитируют стволы деревьев, поддерживая хижины, имитирующие их окружение и вертикальную ориентацию лесных экосистем.Во всех проектах расстояние между архитектурой и землей под ней также означает, что здания мало нарушают естественный ландшафт. Проекты разрешают эту парадоксальную взаимосвязь между структурой и окружающей средой через точки соприкосновения, которые не являются ни полностью естественными, ни архитектурными, а скорее являются продолжением обоих.

The Treehouse by baumraum, Hechtel-Eksel, Бельгия

Дом на дереве — это одновременно павильон для архитектурных идей и экологичных практик.Строение, созданное при поддержке Фламандского агентства лесов и природы, поднято на длинных сваях, чтобы сохранить окружающую лесную среду. Здание — это не только визуальная модель архитектуры, но и действующая, предназначенная для использования предприятиями, учеными и учеными, занимающимися изучением или защитой леса.

Pole House от DIN Projects, МБ, Канада

Из-за неустойчивой местности и близости к близлежащему озеру компания DIN Projects построила этот коттедж в Манитобе на металлических сваях. Однако архитекторы рассматривали эти условия как возможность, а не как ограничение. Сама структура подчеркивает вертикальный дизайн, поднимающийся в густой лес, чтобы жители могли лучше видеть окружающий пейзаж.

High House , Делординер, Квебек, Канада

Вместо того, чтобы сливаться с соседними деревьями, High House дополняет заснеженный пейзаж вокруг себя. Тем не менее, совершенно белая каюта не полностью замаскирована — поднятый на черных металлических сваях, дом выступает из склона холма и вне досягаемости снега, обеспечивая максимальную высоту и доступ к беспрепятственному виду на сельскую местность внизу.

домик на дереве лесника от mallinson ltd, Дорсет, Англия, Великобритания

Домик на дереве The Woodsman’s Treehouse, напоминающий детский домик на дереве, представляет собой деревянное строение, построенное на сваях и окруженное пологом леса. Тем не менее, проект демонстрирует сложность, редко встречающуюся в игровых домиках на деревьях, с несколькими комнатами, площадкой и подвесным мостом. Внешний вид сооружения, хотя и выполнен из дерева, также предполагает эту сложность благодаря разнообразию текстур и техник изготовления.

Хижина на озере Флэтхед от Andersson Wise Architects, Полсон, Монт., США

В интерьере коттеджа на озере Флэтхед, сочетающего теплый модернизм американского Запада с лесной обстановкой, открытая деревянная рама сочетается с широкими окнами от пола до потолка. Опоры на сваях позволяют возводить сооружение на крутом лесистом склоне холма с минимальным вмешательством в естественный ландшафт. Дизайн не только позволяет структуре гармонировать с окружающей средой, но и стирает границы между внутренним и внешним пространством.

VIGGSÖ , автор ARRHOV FRICK ARKITEKTKONTOR, Vaxholm, Sweden

Деревянный экзоскелет ВИГГСО переходит в сваи, которые подпирают конструкцию на вершине скалистого холма. Эти колонны позволяют строить дом на негостеприимной местности с видом на близлежащее озеро. Деревянный каркас, построенный на этом основании, определяет визуальную идентичность всей конструкции, видимую через прозрачные стеклянные стены и полупрозрачную крышу.

7-я комната by Snøhetta, Edeforsvägen, Norrbottens län, Швеция

Еще один гостиничный домик, седьмой номер, приподнятый на особенно длинных сваях, чтобы встретиться с высоким пологом сосен вокруг него.В этом проекте архитектура не только гармонирует с природой, но и кажется, что природа имитирует архитектуру. Снёхетта добавил отпечаток деревьев на видимой нижней части здания, так что даже если смотреть прямо снизу, он остается замаскированным. Изображение нарушает только одна сосна, спрятанная между колоннами конструкции, которая прорезает середину, заставляя структуру уступать место природе.

Промышленный дом на стальных сваях с открытым основным уровнем

The Nest House в Туанане, Вьетнам, — это последний проект местной архитектурной фирмы a21studio, названный в честь птичьего гнезда и вдохновленный им.Этот приподнятый дом на сваях, расположенный высоко над оживленными городскими улицами, предлагает беспрепятственный вид и уединение своему владельцу, репортеру архитектурного журнала, любящему уникальные конструкции домов и необычные архитектурные особенности. Работая в соответствии с высокими стандартами и ограниченным бюджетом клиента, архитекторы придумали этот стиль жилья, соответствующий культурным и климатическим условиям, который выделяется среди своих более традиционных соседей. Вот тур.

Эта легкая конструкция представляет собой каркасный фасад из стали и облицован листовым металлом, заменяющий традиционные бетонные и кирпичные здания, окружающие его, и придает одновременно стильный, сдержанный и ультрасовременный индустриальный вид.

Пробираясь между стальными колоннами и балками, лиственные виноградные лозы и ярко-зеленые растения буквально оживляют это здание.

Первый этаж дома — это открытое пространство с ощущением интерьера, защищенное закрытым верхним уровнем — «гнездом», если хотите. Этот главный уровень без стен, окон и дверей манит вас с улицы своим странным чувством стиля и пространства. Вы не можете не заметить, что ваш взгляд блуждает, чтобы исследовать все его не очень тонкости.

Следуя эклектичному плиточному полу от патио до самого дома, вас ждут крытая и открытая гостиная зона и кухня с креслами, свежим воздухом и видом на сад. Сразу за металлическим каркасом дома лиственные деревья становятся похожими на стены, окружая эти открытые интерьеры и обеспечивая уединение, любезно предоставленное матерью-природой.

Гостиная и кухня на открытом воздухе своим непринужденно-прохладным стилем напоминают патио. Деревянная вешалка для горшков, прикрепленная к стене, грубая и простоватая, гармонирует с деревьями и ветвями снаружи. Палубная и напольная плитка перемещается изнутри и снаружи, продвигаясь вверх по острову, превращая эту традиционную кухню в нечто действительно выделяющееся в этом пространстве.

Отсутствующие передняя и задняя стены создают прекрасную визуальную и физическую открытость с видом на пышный ландшафтный сад с другой стороны, расширяя эту ограниченную жилую площадь за пределы стен дома.

Подобно полу и острову, стены, потолок и лестница представляют собой смесь узоров и текстур, перекликающуюся с индустриальным внешним видом фасада.

Стальная лестница ведет вас к паре закрытых спален наверху.

Эти интерьеры приносят новую жизнь старым и неиспользуемым элементам, представляя собой экономичное и функциональное решение для небольшого бюджета, дополняя повседневную городскую эстетику дома.

Между гофрированными стальными стенами и потолком глубокая лестничная клетка заливает закрытую площадку естественным светом.

В отличие от открытого основного этажа, верхний уровень является закрытым и частным, но в нем та же палитра материалов и индустриальный стиль.

Деревянный решетчатый пол — неожиданный элемент, дающий естественный свет снизу.

Оранжевые, зеленые и желтые окна, привносящие небольшие, но яркие акценты цвета в белый экстерьер и простой интерьер, становятся похожими на встроенные произведения искусства, обрамляющие снимки окружающего города.

Ночью эта планировка жилого дома на открытом воздухе светится теплым светом, приглашая жителей насладиться вечерним воздухом и успокаивающими звуками темноты.

Вот несколько планов этажей. начиная с первого этажа:

Первый этаж:

Длинный участок:

Фасад:

a21studio
через Arch Daily
, фото предоставлено: Hiroyuki Oki

А-образная рама на сваях в аренду в Норвегии

Я понятия не имею, будет ли этот тип дизайна соответствовать коду где-нибудь в США, но это захватывающее решение для обеспечения просмотра на миллион долларов при сохранении леса вокруг вас.Для всех, кто хочет протестировать эту А-образную раму на деревьях в Финнскогене (в двух часах езды от Осло и Гардермуэна), цены начинаются с 3900 норвежских крон (422 доллара США) за ночь и варьируются в зависимости от сезона и количества гостей. ЗАБРОНИРОВАТЬ

ВИДЕНИЕ

ВДОХНОВЕНИЕ ИЗ ЛЕСА

Западные части Норвегии известны крутыми горами и фьордами, а север Норвегии имеет лучшие в мире возможности для наблюдения северного сияния, северного сияния. Но для туриста Норвегия может предложить гораздо больше. В восточной части у вас самый большой лесной пояс в мире. Тайга, также известная как северный или снежный лес, является крупнейшим биомом на суше и охватывает большую часть северных широт. Попадая в Финнскоген, вы находитесь в центре этой огромной экологической системы, и в Норвегии нет другого места, где у вас есть такая же уникальная животная жизнь, как лось, оленина, глухарь, волк, медведь, рысь и множество других животных.

PAN Treetop Cabins — это уникальная возможность для любителей природы, которые хотят испытать тишину леса, увлекательные занятия, традиционные блюда и необычный животный мир.Пребывание в наших комфортабельных коттеджах подходит для семей всех возрастов, групп друзей и всех путешественников, желающих окунуться в настоящую норвежскую дикую природу.

Дизайн

PAN Кабины Treetop спроектированы архитектором MNAL Эспеном Сурневиком. Структурные расчеты выполнены магистром наук Финном-Эриком Нильсеном. Видение архитектора состояло в том, чтобы создать что-то, что легко вписалось бы в ландшафт, не внося больших изменений в окружающую природу.Сам лес был самым большим источником вдохновения, но также и североамериканские A-ложи, современные конструкции линий электропередач и дома персонажей Муми-троллей — все это занимало центральное место в творческом процессе, ведущем к дизайну домиков PAN Treetop.

Архитектор MNAL Эспен Сурневик получил норвежскую премию в области проектирования зданий в 2016 году и несколько международных премий за отличную архитектуру за свою работу над Vaaler kirke. Магистр наук Финн-Эрик Нильсен принимал участие в создании таких известных памятников, как Норвежские живописные маршруты и ландшафтный отель Juvet.Кабины Pan Treetop — это инновационный и интересный проект.

Энергоэффективность

Угол наклона и расположение кают были тщательно адаптированы к солнечному свету, чтобы обеспечить оптимальное впечатление от естественного света и природы в любое время. Большие стеклянные фасады пропускают весь естественный свет, добавляя атмосферы к обстановке и одновременно нагревая жилую зону. Энергоэффективная конструкция кабины, естественно, сводит к минимуму расход энергии и, таким образом, поддерживает идею создания экологически безопасного отдыха.

Материалы, интерьер и напольные покрытия выбраны специально с учетом принципов устойчивого развития. Это подыгрывает естественному освещению, поэтому вы будете чувствовать себя так, как будто сидите на природе, даже если находитесь в помещении. Ночью вы можете сидеть в хижине и смотреть, как закат формирует пейзаж, медленно переходящий в ночь, в то время как звуки леса меняются по мере того, как уменьшается свет.

Существенным и очень важным принципом было то, что каюты не будут вторгаться в окружающую среду.Основная мысль заключается в том, что вы должны иметь возможность убрать каюты и не увидеть никаких следов человеческой деятельности.

Безопасность

Винтовая лестница, заключенная в цилиндр с проводом, ведет в кабину. Естественный свет проникает в проводку, из которой состоит цилиндр. Под кабинами есть оплетка из стали, поддерживающая кабину. Домики не прикреплены к деревьям из соображений безопасности и в целях сохранения природы.Вместо того, чтобы ощущать покачивание кают на ветру, деревья будут двигаться, в то время как каюты остаются на месте. Хижина размещается на вершине четырех колонн, которые прикреплены к естественному каменистому грунту, что делает каюты такими же безопасными, как и дом, построенный на земле. Кабины PAN Treetop спроектированы так, чтобы противостоять силе более чем двух ураганов, что делает их безопасными для любых погодных условий, которые могут возникнуть в этой части Норвегии.

Кому-то жизнь животных может показаться устрашающей, но в этом нет причин для беспокойства.Дикие животные будут держаться подальше от людей, пока они их слышат и видят. Так что, как правило, во время прогулки по лесу разумно шуметь. Знакомство с животными в их естественной среде обитания означает, что вы легко сможете увидеть только следы, если только вы не забронируете поездку с одним из наших опытных гидов.

PAN — это жизненный проект пары Кристиана Ростада и Кристины Мовинкель. Они живут на ферме неподалеку и построили коттеджи на своей территории.

Сборная новостройка на сваях

Когда Терри Ом натолкнулся на сборную систему сборки It House, он понял, что нашел золотую середину для своего нового калифорнийского дома, который парит на сваях в четырех футах над землей.

Путешествие в хижину Терри Ома — своего рода паломничество. Из Сан-Франциско дорога занимает около трех часов, а от шоссе вы переезжаете на горную дорогу и, наконец, на грунтовую дорогу длиной восемнадцать миль, которая вьется вверх в горы Маякамас. Ближайший сосед Терри находится в двух с половиной милях отсюда, и здесь нет электричества и услуг. Но награда — это место удивительной природной красоты, удаленное от всего, с домом, находящимся в великолепном уединении.

«Я нахожусь на высоте чуть менее 3000 футов, это не такая высокая высота, но я нахожусь на вершине горного хребта, поэтому я могу видеть вдалеке Чистое озеро, которое является вторым по величине озером в Калифорнии», — говорит Терри. «И я нахожусь в нескольких милях от границы национального леса Мендосино; земля здесь поддерживается государством как естественная среда, так что это очень важно для жизни на природе ».

Терри, дизайнер по свету, жил в Сан-Франциско и провел пару лет в поисках подходящего места для постройки своего загородного коттеджа.Поиск был утомительным: Терри тратил не менее одного дня на каждую поездку на север, пока, наконец, клиент не порекомендовал место в горах. Но хотя это место могло быть великолепным, удаленность создавала очевидные проблемы, когда дело доходило до строительства здесь дома. Готовый дом должен быть не только автономным, но и относительно легким в сборке.

Терри начал исследовать сборные системы и наткнулся на систему It House Таалмана Коха, которую Линда Таалман и Алан Кох начали разрабатывать в 2005 году.Они завершили свою первую серию домов два года спустя и к настоящему времени построили около дюжины зданий, в том числе собственную автономную собственность в национальном парке Джошуа-Три. С самого начала It House проектировался с учетом экологических требований, с использованием модульных компонентов заводского изготовления, которые помогли сократить время строительства на месте, а также все транспортные и энергетические затраты, связанные с традиционным строительством.

It House был разработан с легкой, но прочной алюминиевой рамой и оконными рамами, со стеклянными стенами от пола до потолка и раздвижными дверями, которые устанавливают прочную и постоянную связь с окружающим ландшафтом.Внутренняя планировка и спецификация могут быть адаптированы для каждого клиента и местоположения объекта. Посетив собственный дом Joshua Tree It House Таалмана и Коха, Терри вскоре убедился, что он идеально подходит для его собственного горного участка.

«Мне очень понравилась прозрачность дизайна и всего стекла», — говорит Терри. «Думать о том, где я хочу жить, быть частью природы было действительно важно. А так как создание чего-либо здесь требует таких больших усилий, наличие чего-то, что может быть построено из легко подключаемых модулей, является несомненным преимуществом.’

Как дизайнер, привыкший к сложным проектам, Терри стремился участвовать как в проектировании, так и в строительстве дома в тесном сотрудничестве. Стандартный дизайн It House был изменен несколькими способами, чтобы создать новый прототип — It Cabin. Дом расположен на плавучей платформе в четырех футах над землей, которая обеспечивает ровное и хорошо изолированное основание для дома и прилегающей террасы; поднятие кабины также помогает защитить от повреждений термитами и другими вредителями.План этажа тоже был адаптирован к собственному усмотрению Терри.

«На склоне горы мы всегда ожидали, что дом будет на платформе», — говорит Таалман. «Изначально мы думали об использовании дерева, а затем перешли на сталь, и это часть идентичности It Cabin. Дом Терри сыграл большую роль в разработке всей концепции It Cabin, и Терри сам внес многое на стол. Все прошло довольно гладко.

Система It House сделана так, что любой может собрать ее воедино, но, несмотря на то, что она настолько проста, насколько это возможно, всегда есть вещи, которые всплывают, когда вы что-то настраиваете.Подрядчики работали с нами, чтобы решить любые возникающие мелкие технические проблемы, и проявили решительный настрой. Так что это был плавный процесс и быстрее, чем в некоторых других ИТ-проектах, хотя добраться до сайта очень сложно ».

Строительство дома заняло около 18 месяцев, от первых раскопок до завершения. Терри временно переехал из Сан-Франциско в соседний город Гейсервилль, чтобы контролировать строительство и элементы, необходимые для создания самодостаточного дома. Солнечные батареи обеспечивают электроэнергию, также в доме есть собственный колодец и септик.

«Устойчивое развитие было для меня важным фактором», — говорит Терри. «Я очень тщательно подходил к выбору материалов для пола и мебели; мы использовали регенерированный кипарис Монтерей, а рабочие поверхности на кухне от компании из Колорадо, которая использует переработанные композитные материалы. Я использовал ипе для настила, это очень прочная древесина ».

Интерьеры в основном открытой планировки, кабинет и спальня свободно соединяются с жилым пространством, столовой и кухней; только санузел полностью разделен.Взаимосвязь внутреннего и внешнего пространства подчеркивается повсюду, с тремя отдельными палубами, указывающими на виды с разных сторон. Для Терри качество связи с ландшафтом является ключевым фактором успеха кабины.

«Каждый вид имеет свою индивидуальность и меняется в зависимости от времени суток и сезона», — говорит он. «Летом я люблю выходить утром на ступеньки и пить чай — это одно из моих любимых мест и способ вдохновиться на начало дня. А по ночам люблю лежать в постели и смотреть в окно на звезды. У меня много любимых мест ».

Слова: Доминик Брэдбери, Фотография: Ричард Пауэрс

Фактов о каркасе дома — что вы должны знать

Каркас дома — это то, что не дает ему упасть. Он состоит из балок, которые соединяются вместе, образуя «кости» конструкции. В то время как прочный каркас с хорошей конструкцией фундамента может поддерживать дом в течение столетий, неисправный каркас или слабый фундамент могут мгновенно обрушить его.

Строительный кодекс

Строительный кодекс — одна из причин, почему мы не часто видим, как рушатся дома. Это набор правил, обеспечивающих соответствие любой большой конструкции основным инженерным принципам. Эти правила должны соблюдаться при любом виде каркаса дома.

Материалы для каркаса дома

В то время как многие коммерческие здания имеют металлический каркас, большинство домов делают каркас из дерева. Древесина дешевле, с ней легче работать (она не требует сварки, ее легко резать, она намного меньше весит) и доказала свою надежность. Дома с металлическими каркасами не являются чем-то необычным, но простота и экономичность дерева чаще всего перевешивают преимущества устойчивости металла.

Фундаменты домов бетонные. Он недорогой, универсальный и, прежде всего, прочный.

Основы каркаса дома

Начните с большого количества бетона. Этим бетоном можно залить пол под землей, если будет подвал, или у поверхности для «плиточного» фундамента. В любом случае, подвал или перекрытие, очень длинные и широкие участки бетона (так называемые «нижние колонтитулы») заливаются по периметру, чтобы обеспечить поддержку, необходимую для внешних стен дома.Балки часто закладывают в фундамент, чтобы обеспечить опору для несущих стен внутри дома.

Обрамление дома «Воздушный шар»

Каркас из воздушных шаров, который когда-то был очень популярен, в большинстве новых домов заменен на платформенный каркас. Стеновые стойки, простирающиеся от фундамента до крыши дома, характеризуют каркас из воздушных шаров. Две основные причины его непопулярности: длина бруса, необходимая для строительства воздушного шара, стала дорогой, и огонь быстро распространяется через сплошные стены.Металлический каркас домов стал причиной недавнего (хотя и небольшого) роста строительства воздушных шаров. Металлические стойки снижают риск возгорания и могут иметь большую длину, чем деревянные, без значительного увеличения затрат.

Платформа Дом Каркас

В большинстве современных домов используется платформенный каркас. Стены на каждом этаже независимы друг от друга и для обеспечения устойчивости полагаются на свою собственную конструкцию, а не на фундамент, закрепленный на стойках крыши. Каркас платформы менее опасен для возгорания, чем каркас воздушного шара.Это также является предпочтительным, потому что платформы облегчают работу на верхних этажах (задача, которая требует строительных лесов в конструкции баллона).

Каркас подвала

Каркас подвала — это процесс, при котором цементная или бетонная стена перекрывается более законченной, более удобной стеной, которую можно подключить к электричеству и изолировать от элементов. Как и в случае с обычным каркасом стен, вертикальные панели 2×4, называемые стойками, стыкуются с горизонтальными каркасами 2×4, называемыми пластинами, вверху и внизу; они образуют «ребра» стен.Но каркас подвала сопряжен со своим уникальным набором проблем.

О чем следует подумать, когда вы решите выполнить процесс облицовки стен в подвале, включают:

  • Выравнивание: Не все стены и полы подвала полностью выровнены. Вам нужно будет измерить все стены от потолка до пола и использовать отвес, чтобы убедиться, что они вертикальны, прежде чем начать.
  • Материалы: Для нижних плит следует использовать пиломатериалы, обработанные под давлением, так как сырость может быть проблемой для каркаса подвала и со временем приводит к ослаблению древесины.
  • Проблемы с влажностью: Многие подвалы страдают от утечек во время грозы или из-за избытка конденсата. Это может вызвать рост плесени на ваших стенах, и с этим нужно бороться до начала.
  • Препятствия: В большинстве подвалов есть воздуховоды, печи, водонагреватели и всевозможное оборудование для дома. Вы должны отметить, где находятся эти вещи, и спланировать способы их обхода.
  • Строительные нормы и правила: В зависимости от того, где вы живете, вам, вероятно, потребуется получить разрешение на строительство, прежде чем вы начнете работать.Коды могут требовать проверки на различных этапах, а также таких вещей, как большие «выходные» окна в случае возникновения чрезвычайной ситуации.

Несмотря на то, что обрамление стен — довольно простая задача для обычного плотника, эти проблемы, наряду со значительным временем, затрачиваемым на проект, убеждают большинство домовладельцев обратиться за профессиональной помощью для этой работы. В любом случае затраты на создание подвала — это выгодное вложение для вашего дома, так как это увеличит ваше пространство, пока вы там, и повысит стоимость вашего дома при перепродаже в будущем.

Заключение

Тип каркаса дома, который вы используете, будет во многом зависеть от района, на котором вы строите. Определенные техники более желательны в определенных местах. Какими бы ни были ваши потребности (подвал, плоская крыша или даже сваи), для них найдется рама. Правильный выбор обеспечит прочную конструкцию на долгие годы.

Готовы начать каркас дома?
Найди профессионалов

Дом Mecanoo из стекла и стали на сваях

На воде озера на равнине недалеко от Лехлейд-он-Темз, недалеко от Оксфорда, стоит дом из стекла и стали на сваях, сделанный Mecanoo.
Необычно найти дом, построенный на воде в 21 веке, но этот был построен как палафит, прямо над водой, с бетонными столбами и микрополюсами. Его два уровня над землей и стеклянный и стальной фасад бросают вызов суровому британскому климату, пропуская как можно больше солнца. Заказчик хотел, чтобы дом через террасу на уровне воды вступал в диалог с послушным озером.
Чтобы построить такое поэтическое здание на бетонной платформе в форме ванны, фундамент которой был погружен в дно озера, был построен стальной каркас, состоящий из трех центральных столбов с десятью столбами по периметру, представляющих собой несущую конструкцию озера. весь дом.На длинных стенах четыре колонны, где вход расположен с одной стороны, а вид на озеро — с другой, плюс две колонны посередине коротких стен, все они скреплены горизонтальной рамой, состоящей из стандартных легких стальных балок, чтобы к которому пристроен большой структурный стеклянный фасад, идущий по периметру здания. Прямоугольная компоновка размером 15,88×11,05 м состоит из различных профилей — от легкого IPE270 до более тяжелого HEA280. Единственным исключением является лестничная клетка, в которой, несмотря на использование балок север-юг HEA 280, есть две укрепляющие пластины высотой всего 150×20 мм с добавлением еще двух балок IPE200 в головных точках.
Деревянная внешняя облицовка в сочетании с холодным стеклом сочетается с внутренними полами из больших обожженных деревянных досок. Они уступают место решетке системы отопления, а электропроводка и некоторые осветительные приборы скрыты под белым подвесным потолком.

Фабрицио Орсини

Программа: 600 м 2 трехэтажный дом с одним уровнем под водой с кинотеатром, игровой / барной зоной, велнес / спа, 80 м 2 терраса на крыше и 176 м 2 терраса на первом этаже
Дизайн: 2015-2016
Срок реализации: 2016-2018
Клиент: частный
Разработка: Boheme Development S.L.
Эскизный проект: Mecanoo architecten
Разработанный архитектурный проект: Arquitectura y Ordenación Urbana S.L. AOU SL
Инженер-строитель: Фернандо Саррия
Инжиниринг: INARQ S.L.

Добро пожаловать в Стилтсвилл, любопытное собрание из 7 домов в миле от побережья Флориды

Они находятся достаточно далеко друг от друга, чтобы казаться совершенно изолированными, но достаточно далеко от всего остального, чтобы слиться в сообщество.

Место проведения

Хотя детали не ясны, легенда гласит, что первая хижина Стилтсвилля была построена Эдди Уокером «Раком» в 1933 году. В дополнение к наживке, пиву и похлебке из раков, островное королевство Эдди также предлагало азартные игры, которые был очевидно законным, если был расположен по крайней мере в одной миле от берега.

Эта история, возможно, ответственна за различные слухи и городские легенды, окружающие Стилтсвилл, включая идею о том, что дома были намеренно построены за пределами У.S. территориальных вод, чтобы сформировать своего рода свободное государство у побережья южной Флориды — архитектура как пиратская гавань, микронация и «систед» — все в одном. Эта (несколько преувеличенная) версия истории происхождения Стилтсвилля идет на самых границах национального государства, на горизонте вырисовываются странные новые архитектуры, с континентальным шельфом в качестве субтропической автономной зоны.

Место проведения

В любом случае, к концу 1930-х — началу 40-х годов, как мы узнали, к игорной лачуге Рака Эдди присоединилось несколько других социальных клубов, члены которых также ценили юридическую свободу действий, возникшую при удалении от материка. .

Quarterdeck, например, — частный джентльменский клуб только по приглашениям, построенный среди свайных свай и барж — приветствовал богатых и хорошо связанных с Майами напитков и, по слухам, многого другого. Статья 1941 года в журнале LIFE описывала клуб как «игровой дворец стоимостью 100 000 долларов, оборудованный баром, холлом, мостовой палубой, столовой и причалом для яхт».

Место проведения

Клуб бикини эпохи 1960-х годов — приземленная яхта, которая предлагала бесплатные напитки женщинам в одноименной одежде и работала без лицензии на продажу спиртных напитков — только добавила Стилтсвиллу репутации ренегата в стиле жестких вечеринок.

Место проведения

Тем не менее, в соответствии с несколькими возможными судьбами, которые, кажется, в конечном итоге неизбежно постигнут все строения Стилтсвилля, Раки Эдди унесло ураганом, Quarterdeck сгорел, а Клуб бикини был разгромлен и в конечном итоге выключен вице-командой.

Между тем, как сказал наш гид, «пограничная эра» Майами подходила к концу.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
