2.2.3 Расчет и изображение лестницы в разрезе и плане

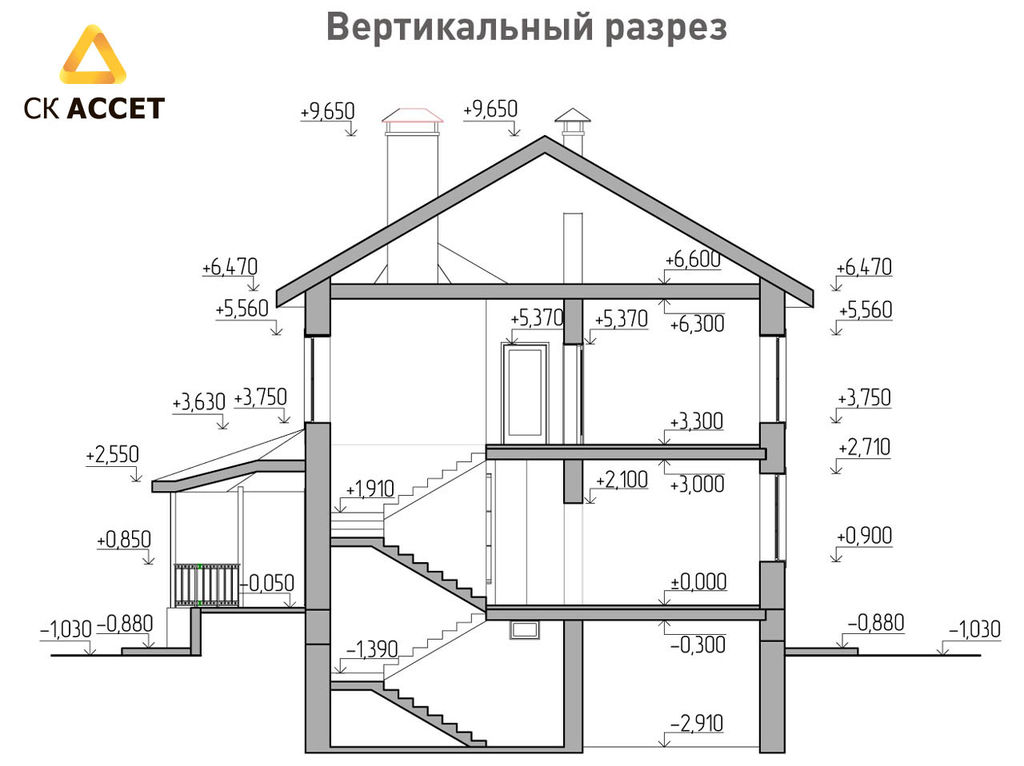

Разрез для зданий в два и более этажа выполняют по лестничной клетке, для чего предварительно выполняют расчет и графическую разбивку лестницы.

Лестница состоит из лестничных маршей (наклонных элементов со ступенями) и лестничных площадок, устраиваемых на уровне каждого этажа и между этажами, и размещается в помещении, называемом лестничной клеткой (рис.11). Естественно, что между соседними этажами два лестничных марша и одна лестничная площадка (рис.11).

Рисунок 11 – Опирание лестничного марша на межэтажную площадку

Основным элементом лестницы является ступень, состоящая из проступи (ширина ступени а) и подступенка (высота ступени h) (рис.12). Ступени опираются на наклонные балки, называемые для каменных или бетонных лестниц косоурами. Для косоуров применяются железобетонные балки 200х300 мм.

Следует учесть, что в каждом марше подступенков на один больше, чем проступей, так как одна из них (фризовая ступень) входит в площадку (рис.11).

Рисунок 12 – Фрагмент лестничного марша

Под расчетом лестницы понимают определение числа ступеней (подступенков) п, и их высоты h, ширины а, заложения (длины марша в плане) l и ширины B лестничной клетки (рис.11).

В основе расчета лестницы и ее последующей графической разбивки лежит высота этажа, то есть расстояние от пола этажа до пола следующего этажа, и такие рекомендации: высота ступени должна быть не более 170мм, а ширина – не менее 260мм; ширина марша d – не менее 1200мм, пожарное расстояние между маршами 80…120мм, ширина лестничных площадок t должна быть не менее ширины марша. В одном марше допускается не более 16 и не менее 3 ступеней.

Пусть, например, высота этажа

H=3400мм, ширина марша d=1200мм, противопожарное расстояние e=100мм, а высота ступени h=150мм.

Определяем число подступенков в двух маршах: n=H/h=3400:150=22,66. Так как число подступенков должно быть целым, а для двух маршей еще и четным, принимаем, что n=22. Уточняем высоту ступени: h=H/n=154,5мм.

Размер проступи а подбирается в зависимости от высоты h по графику или вычисляется из зависимости a+h=450мм. В обоих случаях, а=295,5мм.

Поскольку в каждом марше число проступей на одну меньше, чем подступенков, то длину (заложение) марша в плане определяют по формуле l=a(n/2-1)=295,5(22/2-1)=295,5×10=2955мм.

Ширина лестничной клетки

B=2d+e=2×1200+100=2500мм, а ее минимальная длина L=2t+l=2×1200+2955=5350мм (длина минимальная, так как в примере приняли, что t=d).

Графическая разбивка лестницы осуществляется с использованием результатов ее расчета, причем одновременно проводится разбивка марша на ступени в плане и ступеней по высоте в разрезе. Для выполнения последнего на разрезе разбивается сетка, размеры прямоугольников сетки по горизонтали равны ширине ступени а, а по вертикали ее высоте h (предварительно от стен лестничной клетки откладывают по ширине t лестничных площадок). В сетку вписывают ступени и проводят линии косоура лестницы, не показывая на чертеже ее конструкцию (рис.10).

Площадки бетонных и каменных лестниц на косоурах делают сборными из ребристых железобетонных плит, уложенных по балкам площадок. По плитам кладется слой шлакобетона 40…50мм, а по нему чистый пол. Лестничные марши и площадки ограждают перила высотой 800мм. На разрезе перила вычерчиваются условно в тонких линиях. Они могут иметь самую разнообразную конструкцию. При их вычерчивании следует обратить внимание на то, как заделываются стойки перил, на которых держится поручень.

Режим Редактирования Инструмента Лестница

Режим Редактирования дает возможность редактирования одного или нескольких компонентов Лестницы: Проступей, Подступенков и Конструкций.

Примечание: Базовую Линию и Контур Лестницы можно изменить, не активируя режим Редактирования.

•Активировать режим Редактирования можно в окне Плана Этажа, Фасада, Разреза и в 3D-окне. Режим Редактирования может продолжать действовать даже при переключении между видами.

•В режиме Редактирования Лестницы (в отличие от режима Редактирования Навесной Стены) нельзя добавлять новые Проступи, Подступенки или Конструкции. Можно изменить только уже существующие элементы графически или в диалогах Параметров компонентов.

Исключение: В режиме Редактирования можно увеличить длину Лестницы, воспользовавшись кнопкой Продления Лестницы в локальной панели Базовой Линии.

Активация Режима Редактирования

Чтобы активировать режим Редактирования, выберите в любом модельном окне Лестницу и выполните одно из следующих действий:

•Нажмите кнопку Редактировать, появляющуюся рядом с курсором.

•Воспользуйтесь командой меню Конструирование > Активация Режима Редактирования Лестницы.

Выход из Режима Редактирования

Выполните одно из следующих действий:

•Нажмите клавишу ESC (в выборке должны отсутствовать элементы).

•Выберите в Панели Редактирования команду Выход из Режима Редактирования (см. ниже).

•Воспользуйтесь командой меню Конструирование > Деактивация Режима Редактирования Лестницы.

Панель Редактирования в Режиме Редактирования

В режиме Редактирования становится доступна специальная Панель Редактирования, команды которой зависят от активного окна (План Этажа, 3D, Разрез/Фасад).

Панель Редактирования в Режиме Редактирования

Данная панель позволяет управлять отображением компонентов Лестницы (включая и отключая их показ щелчком на соответствующей пиктограмме глаза) по мере необходимости, даже в процессе выполнения операций.

Щелчок правой кнопкой мыши на названии любого компонента (например, на компоненте «Проступь») приводит к отображению только данного компонента.

Отображение Схемы или Символа (в режиме Редактирования в 2D)

Если режим Редактирования Лестницы действует в 2D-виде, то в Панели Редактирования можно выбрать один из двух вариантов показа Лестницы:

•Схема: Лестница отображается в виде упрощенной прозрачной 3D-плоскости. В этом режиме можно выбирать Конструкции, Проступи и Подступенки (для циклического перебора накладывающихся элементов воспользуйтесь клавишей Tab):

•Символ: Этот режим предназначен для выбора элементов 2D-символа Лестницы (Линии Всхода и т.

п.).

Редактирование Линии Всхода или Символа Разрыва в режиме отображения Символа

Графическое Редактирование Компонентов Символа Лестницы

Символ Линии Всхода: Параметры Расположения и Показа

Выбор Компонентов Лестницы для Редактирования

В режиме Редактирования выберите компонент Проступи, Подступенка или Конструкции Лестницы, чтобы отредактировать его графически и получить доступ к его параметрам.

•Использование Инфо-метки упрощает выбор нужных элементов. Если элементы накладываются друг на друга, то можно воспользоваться клавишей Tab для их циклического перебора.

•Диалог Параметров выбранного компонента Лестницы можно открыть нажатием кнопки Параметров в Информационном Табло или при помощи соответствующей команды контекстного меню.

Примечание: В режиме Редактирования Лестницы отсутствует панель специальных инструментов (в отличие от режима Редактирования Навесной Стены), так как в этом режиме нельзя создавать новые компоненты Лестниц.

•Для выбора компонента Конструкции в 3D-окне может потребоваться повернуть всю Лестницу или отключить показ Проступей/Подступенков.

Выбор Нескольких Проступей или Подступенков

При выборе отдельного Подступенка или Проступи в режиме Редактирования появляются Манипуляторы, позволяющие добавить в выборку сразу несколько Проступей или Подступенков.

Нажмите на один из этих Манипуляторов, чтобы добавить в выборку:

•все Проступи/Подступенки сегмента, расположенные выше уже выбранного элемента;

•все Проступи/Подступенки сегмента, расположенные ниже уже выбранного элемента;

•все Проступи/Подступенки сегмента Лестницы.

В режиме 2D-редактирования Подступенки отображаются одной линией. Наведите курсор на эту линию, в затем нажмите клавишу Tab, чтобы выбрать Подступенок.

Выбор Подступенка (Линии) в Режиме 2D-редактирования

Управление Отображением Среды

Команда «Среда» позволяет скрыть или отобразить все остальные элементы модели. Для элементов окружающей среды модели отображаются информационные метки, но в режиме Редактирования можно редактировать только компоненты выбранной Лестницы.

Примечание: Если курсор не позиционируется по ребрам элементов окружающей среды, то следует активировать маркер Показа Контуров в диалоге Вид > Параметры 3D-вида > Стили 3D.

Доступ к Параметрам Лестницы в Режиме Редактирования

Чтобы отредактировать настройки Лестницы на уровне Системы, не выходя из режима Редактирования, воспользуйтесь командой Параметры Лестницы, расположенной в нижней части Панели Режима Редактирования.

Смотреть видео

Ladder Cut — Etsy.

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Найдите что-нибудь памятное, присоединяйтесь к сообществу, делающему добро.

( 668 релевантных результатов, с рекламой Продавцы, желающие расширить свой бизнес и привлечь больше заинтересованных покупателей, могут использовать рекламную платформу Etsy для продвижения своих товаров. Вы увидите результаты объявлений, основанные на таких факторах, как релевантность и сумма, которую продавцы платят за клик. Узнать больше. )

Сделайте свою собственную наклонную лестницу из одеяла

Привет! Это Мэнди из «Делаем приятно на Среднем Западе». Я живу на маленьком ранчо середины века, где высота потолка не занимает много места. Маленький трюк, которому я научился в школе дизайна, заключается в использовании вертикальных элементов, чтобы привлечь внимание вверх и создать иллюзию высоты. В дополнение к тому, что моя гостиная стала немного выше, я хотел, чтобы зона камина была более заметной в комнате, поэтому я подумала, что добавить в эту зону наклонную лестницу было бы отличной идеей! Самостоятельное изготовление лестницы сэкономило мне немного денег, и это было действительно забавным проектом в помещении, над которым можно было работать зимой! Ознакомьтесь с приведенными ниже инструкциями, чтобы узнать, как сделать собственную приставную лестницу для одеял или просто для украшения дома.

Необходимые материалы:

2 8-футовых куска дерева 3/4″x2″ (я использовал тополь, но лучше клен)
1 10-футовый кусок 1-дюймового дюбеля, разрезанный на 19-дюймовые секции (я использовал тополь)
Электродрель или сверлильный станок и круглое сверло диаметром 1 дюйм (форстнер, орбитальная механическая шлифовальная машина)
морилка или краска и грунтовка на ваш выбор
кисть
уайт-спирит для очистки кисти, если вы использовали масляную краску или морилку
транспортир
карандаш
Т-образный квадрат
отрезная пила
древесный лом
(дополнительно: столярный клей)

Подготовка расходных материалов: Измерьте высоту стен в вашем помещении и убедитесь, что доски, которые вы покупаете, обрезаны не длиннее, чем на один дюйм выше высоты потолка. Мои стены имеют высоту 7 футов-11 дюймов, поэтому я оставил свои доски на высоте 8 футов, чтобы лестница была как можно выше. Склады пиломатериалов продают доски футами, поэтому округляйте до ближайшего фута при выборе пиломатериалов, а затем попросите их обрезать доску до нужного вам размера. Склад пиломатериалов, куда я отправился для этого проекта, был достаточно любезен, чтобы также разрезать 10-футовый дюбель, который я купил, на шесть 19″ штук для меня. Вы можете подумать, что можете получить шесть 20-дюймовых кусков дерева из 10-футового дюбеля, но вы должны учитывать потери, возникающие из-за толщины лезвия, которое режет древесину. Поэтому я выбрал 19-дюймовые детали для ступенек лестницы.

Шаг первый: С помощью транспортира отмерьте угол 10˚ по горизонтали поперек нижней части каждой доски и отметьте угол карандашом. На краю доски, отмеченном на наибольшей высоте ранее начерченного угла, отмерьте еще один угол 10˚ по вертикали по высоте доски. Это углы, которые помогут вашей лестнице прислониться к стене.

Шаг второй: Используя ножовку, разрежьте древесину по только что отмеченным линиям. Теперь каждая доска должна идеально подходить для прислонения к стене, так как вы вырезали углы на верхней стороне и нижнем крае доски.

Шаг третий: Положите доски на бок и с помощью рулетки отметьте точки, в которых вы будете сверлить отверстия. Отметьте край доски очень точно. Я поставил первую точку сверления на расстоянии 18 дюймов от нижней части доски, а затем следующие пять точек сверления были отмечены на расстоянии 12 дюймов друг от друга. После того, как все точки были отмечены, используйте Т-образный квадрат, чтобы найти точную среднюю точку доски, чтобы перерисовать точки сверления в середине доски. Это гарантирует, что все отверстия будут просверлены точно в нужном месте, чтобы предотвратить деформацию лестницы из-за отверстий, которые не были точно размечены и просверлены.

Шаг четвертый: Положите доски поверх куска дерева и просверлите каждое отверстие, следя за тем, чтобы сверло держалось перпендикулярно доске, чтобы отверстия не были просверлены криво. Сверлильный станок отлично подходит для этого из-за его точности, пока доска лежит на сверлильном станке идеально ровно. Но самое главное — убедиться, что ваши отверстия просверлены точно по центру с точно сделанными отметками. При необходимости используйте циркуль, чтобы разметить весь диаметр круга, который вы сверлите, от точки, отмеченной на третьем шаге. Я использовал сверло Форстнера для сверления отверстий, потому что оно делает очень аккуратное отверстие практически без осколков. Это дало мне такие хорошие разрезы, что мне даже не нужно было использовать столярный клей — перекладины идеально входили в отверстия для отличной и плотной сухой посадки.

Шаг пятый: Отшлифуйте все осколки, которые образовались во время сверления отверстий, и сбейте острые края по краям досок. Затем используйте едва влажную ткань, чтобы вытереть пыль.

Шаг шестой: Соберите лестницу, вставив перекладины в отверстия, следя за тем, чтобы доски располагались зеркально друг другу в соответствии с углами, которые вы обрезали сверху и снизу. Мне пришлось постучать доской по перекладинам лестницы, потому что она плотно прилегала. Я использовал кусок дерева для постукивания между лестницей и молотком, чтобы не оставлять следов молотка на лестнице. Если ваши отверстия слишком велики для плотного прилегания, используйте палец, чтобы размазать столярный клей вокруг внутренней части каждого отверстия, прежде чем вставлять перекладины, и вытрите лишний клей, прежде чем дать ему высохнуть.

Шаг седьмой: После того, как клей для дерева высохнет, вы можете окрасить или загрунтовать древесину по своему вкусу. Я решил не герметизировать свою лестницу шпоном, воском или полиуретаном, но, возможно, со временем сделаю это. Поскольку я не использовал натуральную морилку, я оставил лестницу проветриваться в своем гараже на несколько дней, чтобы она не воняла внутри нашего дома нездоровыми испарениями. Я использовал морилку Early American от Minwax, хорошего бренда, но мне не понравилось то, как морилка неравномерно впитывалась в древесину тополя.
