Архитектурные чертежи зданий: Архитектурно-строительные чертежи и требования к ним » Лазерное сканирование и архитектурные обмеры в Санкт-Петербурге | Архитектурная Фотограмметрия

правила и рекомендации при выполнении

Содержание

1. Какие бывают чертежи и их содержание
2. Технические правовые и нормативные акты в проектировании и строительстве
3. Состав проектной документации
4. Как оформлять проектную и рабочую документацию
5. Как оформлять текстовую информацию
6. Как выполнить чертеж

Пришло время выполнять архитектурно-строительный чертеж? Не знаете, какими правилами руководствоваться при его написании и оформлении? Мы собрали для вас все необходимые рекомендации в одной статье, чтобы оформление строительных чертежей не вызвало никаких сложностей.

Строительные чертежи — это непосредственно сами чертежи и текстовая документация, которая к ним относится. В ней обычно размещают картинку здания, его частей и всю информацию, которая помогает быстрее и легче создавать строительные конструкции и изделия.

Правила оформления чертежей определены ГОСТом.

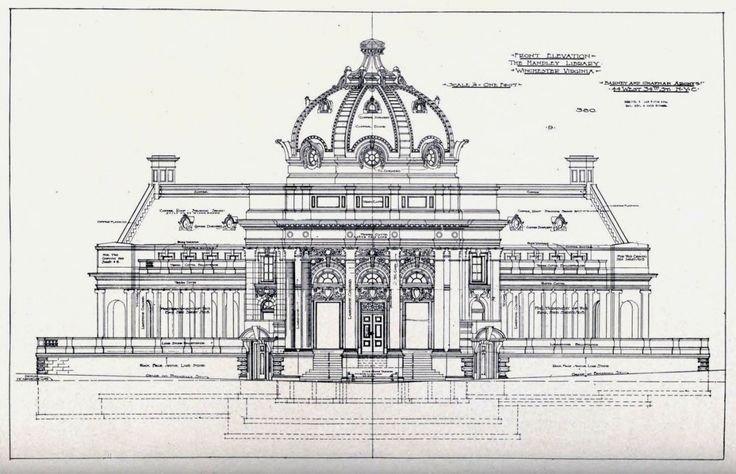

Архитектурные решения — чертежи зданий и построек, которые содержат комплексное решение различных к нему требований (пространство, планировка и др. ). Эти требования представлены условными изображениями конструкций, причем контурно.

Строительные решения — чертежи с условными изображениями строительных конструкций. Они делятся на 2 группы по назначению:

• чертежи строительных изделий и конструкций;
• строительно-монтажные (зданий и сооружений).

Оформление архитектурных чертежей, как и строительных, регулируется рядом документов. Это такие стандарты как: ЕСКД (единая система конструкторской документации), СПДС (система проектной документации для строительства), ТКП, СТБ, СНБ. Также есть ряд специальных инструкций.

СПДС представляет собой перечень нормативных организационно-методических документов. В них можно найти общетехнические требования, которые нужны в процессе разработки, хранения, учета и использования проектных документов для постройки любого типа объектов.

С помощью СПДС можно:

• унифицировать данные и информацию, правила оформления документов в соответствии с их назначением;
• задать общие правила создания чертежей и документов, вне зависимости от типа объекта и его проектного решения;
• укомплектовать документацию для заказчика;
• обеспечить качественный выпуск продукции проекта;
• привести в единство важные термины и понятия и др.

В проектной документации можно найти различные пояснения, описания, схемы и чертежи, которые показывают технические решения, принятые в отношении объекта строительства.

Документация по проекту состоит из разделов, которые отражены в виде названия и шифра.

Чтобы все планируемые работы были выполнены корректно, в проектной документации должна содержаться рабочая документация. В ней необходимо привести рабочие схемы и чертежи, спецификацию оборудования, материалов и изделий.

В любой из документаций есть 2 части: текстовая (в ней пояснительная записка) и графическая (схемы и чертежи).

Перед тем, как приступать к разработке, нужно учесть определенные требования:

• количество чертежей с типовыми изделиями и конструкциями должно быть оптимальным;
• необходимо уменьшить номенклатуру марок изделий и конструкций, которые используются;
• в соответствии со стандартами, нужно пользоваться условными графическими обозначениями элементов постройки и материалов;
• для показа расположения сборных элементов необходимо применять упрощенные схемы;
• если есть возможность и это не мешает ясности прочтения, чертежи можно делать в минимально допустимом масштабе. При этом, нужно учитывать сложность изображения и объем информации;
• обеспечить возможность создания чертежей в форме электронных документов и их передачи электронными носителями.

Для создания используется специальная бумага установленного формата. На каждом листе должна быть внутренняя рамка, по размеру формата, и внешняя рамка, то есть линия обрезки.

Правый нижний угол оставьте свободным, чтобы вписать туда основную надпись.

Форма, размер и содержание графы под основную надпись определяется методичкой и условиями индивидуального задания.

Для выполнения текстовых разделов вам понадобятся листы формата а4 с основными надписями установленной формы. Выбирайте шрифт Arial или Times New Roman. Размер шрифта — 14. Междустрочный интервал — 1,5.

Следует придерживаться следующего порядка материала в документе:

• обложка;
• титульник;
• информация о содержании раздела;
• содержание рабочей документации;
• текстовый раздел или пояснительная записка;
• графический раздел — схемы и чертежи.

После того, как все листы будут оформлены, сложите их до формата а4, сброшюрируйте в альбом и обеспечьте обложку. Нумерация должна быть сквозная. Отсчет — от титульного, на котором номер не ставится, но имеется в виду.

Оформление строительных чертежей по ГОСТ не подразумевает простановку масштаба. Исключение —чертежи изделий.

Для проектирования массовых построек используют модульную координацию размеров в строительстве. Все размеры, которые относятся к конструктивным объемно-планировочным элементам зданий и изделий, должны без остатка делиться на модуль.

Чтобы определить взаимное расположение элементов здания, используйте сетку координационных осей: нанесите их тонкой линией штрих-пунктир слева и справа плана, промаркируйте слева направо прописными русскими буквами в нижнем левом углу. Если ось обозначена цифрой, то размещается по стороне здания, у которого больше всего осей.

Отдельные конструктивные элементы, которые находятся между координационными осями, требуют нанесения дополнительных осей. Они маркируются как дробь: числитель обозначает предыдущую координационную ось, а знаменатель — номер дополнительной оси по порядку, на том же участке с двумя смежными координационными осями по сторонам.

Размеры при оформлении архитектурно-строительных чертежей указываются в миллиметрах. Нанесение осуществляется замкнутой цепочкой.

Чтобы обозначить уровень элемента или конструкции на разрезах здания или фасадах, используются высотные отметки — для этого берется за основу какой-нибудь расчетный уровень, который считается нулевым. Обычно это пол 1-го этажа.

Для указания направления уклона плоскостей применяется стрелка. Над ней пишется число в процентах, градусах или десятичная дробь (точность до 3-го знака). Еще один вариант — отношение единицы высоты плоскости к горизонтальной проекции.

Знак в виде двух пересекающихся под острым углом линий ставится перед размерным числом на сечениях и на разрезах. Направление острого угла — в сторону уклона.

Чтобы не складывалось ощущения, что чертеж пестрит различными маркировками, поясняющими надписями, пользуйтесь линиями-выносками, ссылками на другие чертежи, ссылками на узлы типовых серий и т.  д.

После линии-выноски следует полка, а над ней — краткие указания. Располагайте выноски так, чтобы они не пересекались одна с другой.

Архитектурный чертеж как средство выражения проектного замысла • Блог архитектора

Чертеж — изображение, выполненное в соответствии с правилами начертательной геометрии с применением чертежных инструментов. Такой характер архитектурного чертежа формировался в период с ХIII по XVI в.

Его отличие от других видов графического изображения состояло в том, что контуры изображаемых предметов ограничивались линиями, вычерченными по линейке и шаблонам с помощью заточенного гусиного пера, затем металлического пера с регулируемой толщиной линии (рейсфедера) и, наконец, с помощью набора инструментов — циркулей, рейсфедеров и пр.

Примечательно, что чертежи этого периода отличались ярко выраженной архитектурной спецификой, которая заключалась в том, что автор сознательно или невольно подчеркивал тектонику изображаемой формы, ее конструкцию и положение в пространстве, Этот феномен объясняется бытовавшей тогда системой подготовки и воспитания специалистов. В крупных европейских государствах существовали школы, занятые совместной подготовкой архитекторов, инженеров, оружейников, кораблестроителей.

Черчение и рисование для всех специальностей преподавали одни и те же педагоги. Исполнение проектов различных зданий, сооружений и механизмов осуществлялось по единой методике и именовалось «архитектурой зданий», «архитектурой морских судов» и т. д. Процесс проектирования любого предмета напоминал архитектурный проект, так как необходимо было не только спроектировать объект с определенным функциональным и конструктивным содержанием, но и в полном единстве с его тектоникой создать декор артиллерийского орудия, корабля, здания, механизма. Чертеж служил рабочим документом, по которому можно было изготовить данный объект, и одновременно «картиной», с помощью которой заказчику объяснялась авторская идея.

Примеры «архитектурных» чертежей различных объектов демонстрируют нам высочайший класс чертежного и проекционного искусства в самых разных областях архитектурной и инженерной деятельности. На общем фоне чертежей различного содержания особенно интересными для современного архитектора являются чертежи парусных кораблей — искусство, достигшее своего расцвета к концу XVII —началу XVIII в. Известные мастера «корабельной архитектуры» оставили после себя ценнейшие издания, собрания чертежей, демонстрирующих высочайшее искусство проекционного изображения очертаний такелажа и корпусов парусных кораблей.

Классик кораблестроения — швед Фредерик Хенрик Чапмен изображает в чертежах корабли в любых ракурсах, под любыми поворотами, причем в графическом построении нет ни единого изъяна, позволяющего усомниться в правильности начертания сложнейшей формы корабельного корпуса. Показательно, что книги с чертежами Чапмена неоднократно переиздавались и использовались как учебные пособия по черчению и кораблестроительному искусству в морских и архитектурных школах Европы,

Интерес к корабельной архитектуре проявляли многие известные архитекторы разных поколений. Достаточно сказать, что над корпусами кораблей и яхт работали в разное время Карл Росси, Ле Корбюзье, Алвар Аалто и многие другие архитекторы. Алвар Аалто, кроме того, не только проектировал, но и строил яхты. Немаловажную роль сыграла «корабельная архитектура» XIII—XVIII вв. в формировании ряда архитектурных и конструктивных решений. Тектоника деревянной церковной архитектуры в Скандинавии, идеи сводчатых перекрытий и нервюров романской и готической архитектуры, структура современных перекрестно-ребристых конструкций, изобретенных А, А. Поповым, возможно, были подсказаны конструкцией палубных настилов и шпангоутных ребристых оснований в корпусах крупных военных и купеческих океанских парусников, Немалую лепту внесли кораблестроители и в процесс изобретения и совершенствования новых чертежных инструментов и приспособлений,

Несмотря на то, что проектный чертеж совершенствовался с участием ряда специалистов-инженеров, кораблестроителей, фортификаторов, к концу XVIII — началу XIX в. особого совершенства достигает архитектурный чертеж, который становится самостоятельным, глубоко специфичным видом графики. Это объяснялось прежде всего особой сложностью архитектурного объекта, спецификой внутреннего и внешнего строения его формы, образного и смыслового значения пластической структуры и т. д. Сложность отражения свойств архитектурной формы вызвала необходимость отработки специальных методов ее чертежного изображения, которые (как об этом уже говорилось) окончательно сформировались всеобщего признания метода ортогональных проекций, сформулированного Гаспаром Монжем. Разработанные вначале для изображения фортификационных сооружений чертежные методы были первоначально засекречены французским командованием и получи-ли широкое распространение лишь в самом конце XVIII в.

Ортогональный чертеж

Ортогональный чертеж, который еще известен как «метод параллельного проецирования» Гаспара Моижа, есть изображение предмета, отдельные виды которого (план, фасад, боковой вид) параллельно спроецированы на две (или три) взаимно перпендикулярные плоскости. Это самый точный и рациональный метод изображений предмета на плоскости, на котором основана вся система современного проекционного черчения. Примером точного изображения сложной формы в чертеже может служить чертеж Ф. Чапмена с изображением криволинейной формы корпуса парусника в трех проекциях.

Ортогональный чертеж в архитектурной графике является самой распространенной формой сообщения информации об архитектурном объекте, которая позволяет не только достоверно передать в изображении геометрические параметры формы, но и путем масштабных преобразований соотнести ее изображение с истинными размерами предмета.
