Коптильня своими руками (89 фото): как сделать в домашних условиях

Копченые мясо и рыба – известные деликатесы. Самые разнообразные виды копченостей можно купить в магазинах, но разве способны фабричные изделия из магазина сравниться с продуктами домашнего производства? Поэтому некоторые дачники и хозяева частных домов, разводящие домашнюю птицу и животных или увлекающиеся охотой и рыбалкой задумываются о приобретении коптильни. Серьезным препятствием для этого может стать ее высокая стоимость, но ведь практически любой может сделать коптильню самостоятельно. Для этого понадобится только правильно подобранный чертеж, подходящие материалы и немного времени.

Особенности и преимущества

Изготовление коптильни гораздо менее сложный и трудоемкий процесс, чем может показаться на первый взгляд.

Конечно, все зависит от типа, который хозяин решит установить у себя на участке, но некоторые варианты можно самостоятельно смастерить буквально на несколько минут. Самодельная коптильня в большинстве случаев обойдется гораздо дешевле покупной. Ее можно сделать из подручных материалов, из старых вещей, уже не используемых в хозяйстве, но сохранивших свои свойства.

Хорошую и удобную коптильню, соответствующую размерами и объемом пожеланиям дачника можно быстро изготовить своими руками прямо на дачном участке.

Правильно подобранная древесина для копчения и температурный режим позволяют создавать на своем участке совершенно уникальные по вкусу и аромату деликатесы, равных которым очень сложно найти на магазинных полках.

Виды и назначение

Существует две основные разновидности коптилен, одна из которых подходит для горячего, а другая – для холодного копчения.

Они отличаются друг от друга главным образом технологией изготовления самих коптилен и температурой, которая поддерживается в камерах копчения. Продукты в зависимости от метода копчения будут так же обладать несколько различным вкусом. С одинаковым успехом эти коптильни можно использовать для копчения мяса, дичи, рыбы, сала, колбас.

В первую очередь стоит рассмотреть коптильни холодного копчения. Их главная особенность – длинный вытянутый дымоход, который позволяет обеспечить полное прогорание дымовым газам.

Такие коптильни, помимо дымохода, имеют два основных блока: топку и коптильную камеру. Все вредные вещества оседают на стенках дымохода, а мясо приобретает едва заметный ароматный дымок. Для изготовления подобным способом продукта понадобится от трех дней до недели, а срок хранения продуктов, произведенных с помощью подобных коптилен, в среднем может составлять от трех до двенадцати недель.

В коптильнях, предназначенных для горячего копчения, продукты готовятся гораздо быстрее: весь процесс занимает от четверти часа до нескольких часов, все зависит от размеров исходного продукта. В коптильнях этого вида принято использовать не дрова, а специальную щепу, что обуславливает некоторые особенности строения. Так, топка в данных коптильнях располагается прямо под самой герметичной камерой, предназначенной для копчения. Герметичность этой камере обеспечивает равномерное прогревание всей массы продукта.

Кроме того, существуют универсальные коптильни, представляющие собой нечто среднее между коптильнями холодными и горячими.

Помимо стационарной коптильни, существуют также и походные или переносные мини-коптильни: внешне они напоминают ящик с крышкой.

Такая простая конструкция очень удобна: ее можно взять с собой, например, на рыбалку или на пикник.

Из чего можно построить?

Чтобы сделать коптильню своими руками, можно использовать множество подручных средств – подойдут отслужившие свое бытовые предметы, которые в больших количествах свозятся на дачу в надежде, что когда-нибудь им найдется применение.

Для камеры коптильни подойдет деревянная бочка, причем чем больше она размером, тем лучше, но для домашнего небольшого производства хватит и емкости объемом на 50-100 литров. Однако важно помнить, что ни в коем случае нельзя выбирать смолистые и выделяющие деготь породы деревьев. Однозначно не подойдут ель, сосна, клен и береза. Наилучшими вариантами же станут такие деревья, как вишня и яблоня, дуб или ольха.

Кроме бочки, можно использовать любой крупный ящик из металла: сгодится и старый холодильник (это и вовсе позволит совместить в одном блоке генератор дыма и сушилку).

Изготовить камеру получится, например, из газовой плиты. В конце концов, емкостью для переносной коптильни может послужить обычное металлическое ведро, старая кастрюля, фляги, медицинский бикс или даже старый огнетушитель: внутрь вставляются две решетки, между которыми будет находиться мясо или рыба, а дно засыпается тонким слоем опилок.

Однако используя металлические элементы в изготовлении коптильни, стоит отдавать предпочтение предметам из «нержавейки». Конечно, это довольно хрупкий и более ломкий материал, который сложнее поддается обработке, однако он обладает рядом несомненных преимуществ: во-первых, он устойчив к химическим компонентам, которые несет в себе дым, во-вторых, он не окисляется при высоких температурах и не ржавеет, в-третьих, его легко очистить от копоти, сажи и следов жира.

Если коптильня для хозяина – необходимый атрибут загородного участка, то можно построить основательную кирпичную коптильню.

Размеры ее будут соответствовать желаниям хозяина, главным останется обеспечение правильного поступления дыма внутрь коптильной камеры. Для источника нагревания в таких коптильнях обычно используются печки-буржуйки, соединенные с камерой трубой.

Как подготовить чертежи?

Если коптильня должна стать функциональным элементом декора загородного участка, то, несомненно, чертежи стоит выполнить самому. Однако если нужды в этом нет, то лучше воспользоваться готовыми чертежами. Особенно это касается непрофессионалов, так как это поможет избежать ошибок и неточностей. Но даже в этом случае следует учитывать размеры емкости, которую решено было использовать под основную камеру. Скорее всего, схему все равно придется незначительно изменить.

Стоит помнить, что коптильни горячего копчения удобны благодаря своим маленьким размерам, а холодного довольно громоздки, однако позволяют изготавливать продукты с более насыщенным вкусом и большим сроком хранения. Мини-коптильни же отличаются простотой конструкции.

Комплектующие

Несмотря на разнообразие предметов, из которых можно изготовить коптильню, каждая конструкция должна обладать несколькими непременными комплектующими деталями, чтобы сделать процесс копчения удобным и технологически правильным. К тому же во время работ следует иметь под рукой некоторые инструменты – как минимум сварочный аппарат и болгарку.

В основной камере коптильни должна располагаться минимум одна решетка. На нее будут выкладываться продукты для копчения. Такую решетку можно изготовить из тонкой арматуры.

Сама камера копчения должна быть герметичной. Это позволит обеспечить продуктам равномерное прогревание, а также не даст дыму улетучиться раньше времени. Кроме того, если размеры коптильни позволяют, следует обеспечить камеру несколькими крючками для копчения.

Под решеткой должен располагаться поддон для тлеющих стружек и опилок, а еще ниже – ящик для золы. Тут же может находиться источник тепла, обеспечивающий тление опилок. Третьим важным элементом оказывается поддон, на который будут стекать жиры и соки; его необходимо очищать после каждого сеанса копчения.

Устанавливать коптильню можно на костре, на газу и даже, если позволяют размеры, на электроплите.

Важной деталью конструкции является дымогенератор. Конечно, небольшие коптильни, работающие по принципу горячего копчения, имеют его непосредственно в коптильной камере: выработку дыма обеспечивают опилки, которыми устилается дно камеры. Для коптилен холодного копчения придется создавать искусственные условия образования дыма, ведь общая его температура не должна превышать 35 градусов Цельсия.

Поэтому часто для таких дымогенераторов используется электрический элемент нагревания со встроенным терморегулятором и термодатчиками.

Для повышения качества копчения (в случае коптильни горячего типа) возможно установление в конструкцию дополнительного вентилятора или компрессора. Они обеспечат дополнительную более мощную прокачку дыма, благодаря чему продукты копчения будут прогреваться и готовиться быстрее.

Иногда к коптильням добавляется крышка с гидрозатвором: он представляет собой небольшое углубление, расположенное по периметру коптильной камеры, в которое заливается вода. Это приспособление создает барьер, предотвращающий проникновение воздуха внутрь камеры и не выпускает из камеры дым.

Инструкции по сборке

Многообразие предметов, из которых возможно изготовить коптильню, вызывает закономерные вопросы о том, как же правильно сделать коптильню в домашних условиях. На самом деле, зная общую технологию и процессы, которым подвергаются продукты в процессе копчения, можно самостоятельно разработать не только схему, но и пошаговую инструкцию сборки. Однако для примера стоит рассмотреть несколько наиболее распространенных и удобных вариантов изготовления коптилен.

Простейшая конструкция из полиэтиленовой пленки

Для изготовления подобной коптильни холодного копчения понадобится два метра очень плотной пленки, которая сшивается в виде мешка. Лучше всего подойдет плотная пленка, используемая дачниками для парников и теплиц.

Далее понадобится отыскать на участке ровную площадку размером приблизительно в один квадратный метр.

Площадка обивается высокими деревянными кольями под размер пленки около двух метров в высоту, а сами колья соединяются между собой тонкими поперечными балками, чтобы придать конструкции устойчивость. Затем противоположные колья необходимо будет соединить диагональными переборками приблизительно в 2-3 ряда. После этого на прутьях развешиваются подготовленные к копчению продукты так, чтобы они не соприкасались между собой, и на конструкцию натягивается подготовленный полиэтиленовый мешок – не до самой земли, небольшое пространство оставляют.

Под конструкцию высыпают горящие угли и покрывают травой, после чего пленку натягивают до земли и тщательно зажимают со всех сторон, чтобы придать всей конструкции герметичность.

Продуктам для приготовления в такой коптильне понадобится приблизительно три часа, после чего мешок снимают и продукты проветривают. Особо крупным кускам, возможно, потребуется повторное копчение.

Из ведра

Чтобы изготовить подобную модель коптильни, понадобится старое ведро. Внутрь него помещается одна или две решетки из «нержавейки». Если решеток будет две, то тогда первую, меньшую размером устанавливают примерно в 10 см от дна ведра, а вторую немного выше. Затем дно ведра обильно посыпается деревянной стружкой или опилками.

Коптильня из ведра готова, остается только выложить на сетки продукты для копчения, поставить конструкцию на огонь и накрыть крышкой.

Из бочки

Самым традиционным и простым вариантом считается изготовление домашней коптильни из деревянной или металлической бочки. Принцип ее изготовления такой же, как в случае коптильни из ведра; основное отличие заключается в ее значительно больших размерах, позволяющих оборудовать бочку не только решетками, но и крюками для копчения.

Из бочки может получиться коптильня обоих видов копчения, что может оказаться очень удобным. В первом случае источник тепла – очаг, следует расположить непосредственно под бочкой. Для холодного же копчения бочка устанавливается в приямок, к которому проводится дымоход (приблизительно двух метров длиной) от очага.

Можно изготовить более сложный вариант коптильни, для которого понадобится уже не одна, а две бочки.

Наиболее удобным вариантом станет использование двух одинаковых бочек объемом приблизительно 200 л. Их необходимо сварить вместе в форме буквы «Т». Нижняя бочка послужит емкостью для будущей топки, сбоку вырезается проем и устанавливается дверь. Задвижка внизу печи позволит регулировать интенсивность горения. Верхняя бочка будет служить будущей коптильной камерой: в ней необходимо плотно и жестко зафиксировать прочную решетку, на которую впоследствии будут выкладываться продукты копчения, к тому же на ней можно будет готовить барбекю. Плюс к этому, ее можно будет использовать в качестве духового шкафа, размещая на решетке посуду для запекания или же просто завернутые в фольгу продукты.

Для копчения необходимо будет устроить в нижней топке жаровню для опилок, открытый огонь же разводится под ней. Иногда опилки насыпаются непосредственно в дровяные угли, но это более трудоемкий способ, требующий постоянного контроля и внимания. В противном случае продукты могут подгореть и утратить необходимые вкусовые качества.

Затем остается только подвесить продукты над решеткой, а на нее поставить поддон, в который будут собираться стекающий жир и соки. По тому же принципу изготавливаются коптильни из старого газового баллона.

Из старого холодильника

Многие дачники предпочитают не избавляться от старой нерабочей техники, а отвозить ее на дачу. Если избавить нерабочий холодильник от электрической начинки и прочих «внутренностей», то оставшуюся коробку можно превратить в удобную и вместительную коптильню.

В крыше необходимо проделать отверстие небольшого размера для будущего дымохода. Внутри коробки же на разных уровнях следует установить попарно шесть уголков, на которых впоследствии будут располагаться решетки для поддона и продуктов и крюки для копчения, а также поддон для стекающего с продуктов жира. Кроме поддона для жира, понадобится еще и поддон для опилок или стружки; он устанавливается в самом низу конструкции.

Важно также проследить, чтобы дверца холодильника закрывалась максимально плотно и не допускала проникновения в камеру лишнего воздуха.

Из металла

Это изделие уже требует к себе более серьезного подхода, но ее несложно сварить самостоятельно. Наиболее простая и удобная для мастера форма – прямоугольник, в качестве материала же предпочтение чаще всего отдается нержавеющей стали: она легко моется, хорошо выдерживает высокие температуры и отличается долгим сроком эксплуатации. Но в то же время «нержавейка» довольно сложна в обработке. Другим материалом, на который можно обратить внимание, является холоднокатаная сталь: она довольно пластична, выдерживает температуры вплоть до 650 градусов Цельсия, но подвержена окислению и ржавчине.

Сама по себе такая конструкция напоминает коробку, к стенкам которой привариваются уголки с установленными на них решетками.

Для начала понадобится два листа металла, один из которых разделяется на четыре части, которые будут одинаковыми, если планируется изготовить квадратную коптилку. Разделить лист можно с помощью болгарки. Затем под углом в 90 градусов (для этого используется столярный угол) листы привариваются друг к другу, образуя коробку. Чтобы обеспечить будущей коптилке герметичность, необходимо будет также проварить и внутренние швы камеры. Из другого металлического листа вырезается дно коптилки и точно также приваривается к коробу.

Наконец, можно приступать к изготовлению крышки камеры. Для этого болгаркой нарезаются четыре одинаковые полоски листа металла (лучше нержавейки) размером чуть больше характеристик наружной части короба. Затем получившаяся крышка приваривается.

Последними деталями станут нижние крепления для установки поддона, в который будут собираться жиры и соки, и верхние – для размещения крюков, на которые подвешивается сало, мясо, рыба или колбасы. Также стоит приделать по краям коптильни пару ручек, облегчающих переноску.

В качестве источника тепла для такой коптильни может использоваться обычная электрическая плита. Если необходимо получить более высокие температуры, с тем же успехом коптильню можно разместить над костром.

Из газового баллона или огнетушителя

Процесс изготовления коптильни из газового баллона несколько сложен, однако вполне подойдет для тех, кто имеет в хозяйстве эту совершенно ненужную вещь и хочет найти ей хоть какое-то применение.

Для начала стоит, соблюдая технику безопасности, выпустить из баллона остатки газа, после чего аккуратно отпилить спусковой вентиль. Остатки газолина так же сливаются из баллона в любую металлическую емкость и сжигаются. Затем баллон хорошо промывается, в его стенке вырезается дверь, через которую внутрь будут помещаться продукты. К месту выреза привариваются петли, на которых будет держаться дверь. Со дна баллона срезаются металлические полосы и спиливается половина днища, чтобы обеспечить будущую коптильню топкой. Наконец, из металлических листов изготавливается сама топка и приваривается к баллону, после чего всю конструкцию необходимо прокалить на огне.

Из кирпича и камня

Такая коптильня проста в изготовлении, но довольно сложна своей конструкцией. При постройке не понадобится использовать болгарку и сварочный аппарат, однако малейшая ошибка в расположении дымохода способна привести готовую коптильню в негодность. Плюс этой коптильни в том, что ее можно приспособить и для холодного, и для горячего способа копчения: подобна двухрежимная конструкция оказывается очень удобной и многофункциональной.

Для начала необходимо подготовить фундамент для будущей коптильни. Из-за того, что кирпич и камень отличаются большим весом, монтировать такую конструкцию непосредственно на грунте нельзя: земля может осесть и сооружение будет разрушено. Не лишним будет провести укрепление фундамента с помощью решетки из арматуры.

Затем, когда фундамент готов, можно приступить к закладыванию нижнего пояса стен, а вслед за этим – проведение тоннельного дымохода. Его длина составляет приблизительно два метра, а сама труба хорошо утепляется, чтобы обеспечить возможность и холодного, и горячего копчения. Изолирующим материалом могут любые минеральные утеплители, выдерживающие воздействие высоких температур. Подойдет, к примеру, стекловата.

Сама по себе конструкция будущей коптильни должна оставаться полой. Это можно учесть и в дальнейшем использовать пустые ниши для хранения запасов опилок, дров и др. Наиболее высокие температуры будут наблюдаться непосредственно в топке и в печи, поэтому их необходимо будет изготовить из огнеупорного кирпича. Остальные детали коптильни можно выкладывать любыми другими разновидностями кирпичей, даже декоративными.

Наконец, можно приступить к строительству второго кирпичного пояса. От первого его необходимо будет отделить ровной бетонной стяжкой либо же бетонной плитой. Так же, как и в случае с фундаментом, лучше будет укрепить слой стальной арматурной решеткой. Выделяются две камеры, одна из которых послужит камерой копчения, а вторая станет основой для русской печи.

После этого надстраивается и сама печь. Поскольку здесь постоянно будут высокие температуры, то как было сказано выше, строить ее необходимо из огнеупорного кирпича. Преимущество этой конструкции – ее универсальность: она послужит не только источником тепла для коптильни, но позволит запекать продукты и даже готовить барбекю.

После строительства печи рядом с дымоходом строится коптильная камера: она может обойтись без какой-либо дополнительной отделки. Единственное, необходимо будет обеспечить ее плотной герметичной дверью, лучше деревянной, из лиственных пород деревьев; идеально подойдут вишня или яблоня.

Затем, когда коптильная камера надстроена, вверху к ней присоединяется труба, обеспечивающая отвод дыма. Регулировка тяги в трубе позволит хозяину производить в одной коптильне и холодное, и горячее копчение – все будет зависеть от интенсивности горения опилок в топке. При малом огне и широком диаметре трубы дым будет успевать охладиться достаточно для того, чтобы обеспечить холодное копчение; если же ограничить тягу в трубе и усилить интенсивность горения, то будет производиться горячее копчение.

Дымоход

Строительство дымохода для стационарной коптильни – важный этап, который стоит рассмотреть отдельно. Не стоит изготавливать его из кирпича и иных пористых материалов, так как кирпич будет активно впитывать вредные вещества из поступающего по нему дыма и влагу. Накапливая эти вещества, со временем он приобретет неприятный запах, который отрицательно скажется на качестве готовящихся в коптильне продуктов.

Лучше всего для дымохода подойдет металл, но даже в этом случае его нужно будет регулярно чистить, убирать накопившуюся на стенках сажу.

​​​​Многие владельцы домашних коптилен отдают предпочтение дымоходу, который выкапывается в земле: таким образом грунт качественно остужает дым (что особенно предпочтительно для холодного копчения), а также поглощает конденсат, образующийся на стенках. Обитающие в почве бактерии и микроорганизмы перерабатывают содержащиеся в этом конденсате опасные канцерогены.

Для изготовления коптильни с таким дымоходом на дачном участке находится или искусственно насыпается площадка с небольшим склоном, который впоследствии будет обеспечивать дыму естественную тягу. Топка коптильни размещается под склоном, а на самом склоне прокапывают небольшую канавку – будущий дымоход. Она накрывается железными листами, поверх которых засыпается слой грунта, призванный создавать улучшенную теплоизоляцию. Такой дымоход доводится вплоть до коптильной камеры.

В следующем видео вы увидите, как сделать коптильню из бочки своими руками.

Где лучше расположить?

Очень важно найти правильное место для стационарной коптильни: это не небольшая переносная конструкция, которую можно хранить дома или в гараже и доставать по необходимости.

Выбирая место, стоит помнить, что из коптильни будет исходить большое количество дыма, который не должен попадать в жилые помещения на даче. Кроме того, вредные вещества могут навредить деревьям и иным зеленым насаждениям. Поэтому подобрать идеальное место с подветренной стороны будет довольно сложно, к тому же для каждого дома сугубо индивидуально. Полученные продукты можно хранить в погребе, главное, чтобы помещение было сухим и прохладным.

Советы по эксплуатации и уходу

Правильная коптильня должна учитывать три основных момента, и дачник, занимаясь сооружением такой конструкции, тоже должен помнить о них. Во-первых, в камере копчения должен производиться равномерный нагрев и окуривание. Во-вторых, сам по себе дым для копчения должен быть очень легким, не несущим в себе вредных веществ и тяжелых продуктов распада, которые могут придать мясу неприятный вкус. В-третьих, конструкция должна быть герметичной, чтобы обеспечить равномерность проникновения дыма во все слои мяса; этой же цели могут служить дополнительные дымогенераторы.

К слову, дымогенератор можно собрать своими силами. Из металлического бидона изготавливается корпус, снизу просверливается отверстие для розжига щепы, а верхняя часть плотно закрывается крышкой. Компрессором может стать кулер от компьютера. Вся конструкция собирается с помощью сварочного воздуха, а затем остается только разжечь опилки или щепу и включить кулер. Особенность дымогенератора в том, что встроенный кулер не выталкивает дым, а тянет его. Поэтому и присоединять его надо к коптильне напрямую.

Тяга – обязательное условие для копчения. Недостаточно просто положить продукт в камеру, наполненную дымом. В противном случае произойдет попросту упаривание мяса/рыбы, в результате чего оно приобретет неприятный привкус. Это критично для холодного копчения, в случае горячего все немного иначе, но соблюдать это правило все равно стоит.

Чтобы придать мясу насыщенный вкус, стоит особенно озаботиться подбором правильных пород деревьев, поленья которых будут наиболее ароматными при горении.

Не стоит, например, использовать в коптильне исключительно березовые поленья, так как мясо может получить нежелательный горький привкус. Да и березовые поленья предварительно придется очищать от коры. Также категорически нельзя использовать для копчения хвойные породы деревьев. Виной всему – обильное содержание смол. Лучше всего добавлять в поленья веточки можжевельника и листьев вишни: они придадут аромату мяса приятные нотки. Если есть необходимость придать мясу определенный цвет, то можно также использовать определенные породы деревьев. Красное дерево придаст мясу золотистый оттенок, ольха и дуб подарят темно-желтый цвет, а лиственные породы – золотисто-желтые тона.

В целом же, наиболее приятным ароматом обладают плодовые деревья вроде яблонь и груш и вишня. Это особенно удобно для дачников-садоводов, которые могут использовать для коптильни старые ветви деревьев прямо со своего участка.

Также различные породы деревьев используются для разных видов копченостей: даже если на своем дачном участке данные виды деревьев не произрастают, закупить соответствующую щепу в магазине не составит труда. Так, наиболее универсальной остается ольховая щепа, на которой коптят почти любое мясо, сало, рыбу и даже овощи. Дубовые опилки используют преимущественно для красного мяса и дичи. Ива и береза, обладающие специфическим горьковатым привкусом, используются при копчении крупной дичи вроде лося или медведя. И на самых мягких вишне и яблоке коптят сыры, орехи, овощи и фрукты.

Дрова и кусочки древесины, добавляемые в очаг для аромата, не должны своими размерами быть больше 5-10 см. Более крупные куски сложнее прогреть до той степени, чтобы они начали обугливаться.

Перед тем, как положить полено в огонь, не лишним будет слегка увлажнить его: сырое дерево дает обильный дым, что очень важно для коптилен. Однако не стоит перебарщивать с увлажнением: если образуется слишком большое количество пара, то продукты размокнут, что значительно сократит сроки их хранения. Кроме того, чтобы получить хороший обильный дым, после образования в печи углей стоит перекрыть задвижку трубы. В этот момент прекращается активное горение, но начинают тлеть образующие дым опилки.

Для улучшения качества продукции лучше всего обеспечить огню активное поступление кислорода. При этом раздувать пламя в коптильне нельзя: важно, чтобы дрова тлели, но не горели.

Очень важно обеспечить продуктам копчения непрерывную подачу дыма с начала готовки вплоть до ее завершения. Это стоит учитывать, размещая в коптильни куски мяса или рыбы разных размеров: маленькие будут готовы значительно раньше, чем крупные. Для последних придется дополнительно засыпать в поддон опилки и стружку, поддерживая таким образом постоянную температуру. Однако не стоит забывать об опасности перекоптить продукты: процесс необходимо тщательно контролировать и периодически проверять изделия на готовность.

Еще одним способом, значительно ускоряющим процесс копчения, является предварительное проваривание мяса или сала в воде с солью и специями.

Оптимальная температура внутри камеры копчения должна колебаться в пределах 60-90 градусов Цельсия. Даже без термодатчиков отрегулировать температуру довольно просто: вода в небольшой емкости, поставленная на крышку камеры копчения, не должна вскипать. Для холодного копчения выбираются чуть более низкие температуры, для горячего – более высокие, достигающие иногда 120 градусов Цельсия.

К слову сказать, коптить можно не только мясо, рыбу, сало или колбасы. Интересными вкусами обладают копченые орехи, овощи и фрукты. Отдельно стоит упомянуть и копченые сыры. Все зависит от температурного режима внутри коптильни и применяемых внутри опилок и щепок.

Перед процедурой копчения продукты лучше на какое-то время поместить в отдельный сушильный шкаф, позволяющий избавиться от излишков влаги и тем самым увеличить сроки хранения изделия. Его просто изготовить самостоятельно: достаточно взять объемный ящик с плотной герметичной крышкой, в боковую часть которого вставляется вентилятор. Прежде чем поместить продукт в шкаф, лучше предварительно засолить. В шкафу ему предстоит провести от одного до трех дней до полной просушки.

Крупные стационарные коптильни можно устанавливать только на даче или, в случае проживания в частном секторе, на территории собственного дома. Такие конструкции требуют много свободного пространства, к тому же они производят много дыма, который может вредить растениям, проникать в дом и мешать соседям.

Прежде чем начинать активную эксплуатацию коптильни, делается одна процедура «копчения» без продуктов. Благодаря этому камера напитается естественным запахом топки и продукты в дальнейшем приобретут лучший вкус и аромат.

чертежи, фото, размеры, пример, инструкция по изготовлению

Умопомрачительный аромат дымка, приятный золотистый цвет, и вкуснейшая и нежнейшая мякоть мяса или рыбы. Все это относится  к продуктам, приготовленным способом копчения. Не сомневаюсь, мало найдется людей, которые бы не получали удовольствия от поглощения продуктов, приготовленных на коптильне. Есть множество способов приготовления мяса или рыбы, но с применением коптильни один из самых вкусных и, что немаловажно, простых способов обработки и получения вкуснейшей пищи.

Копчение, один из самых древних, если не древнейший способ консервации продуктов питания, придуманный нашими далекими предками. Добытая с трудом пища, должна была как-то сохраняться, хотя бы короткий промежуток времени, пока не будет добыта другая пища. В зимнее время помогал холод и лед, а вот летом наступали проблемы. И копчение решало эту проблему, при этом придавая пище отличный вкус и аромат. Вероятно, наша тяга к копчению и приготовлению пищи на огне или от жара от горячих углей, идет именно с тех времен. Но, вернемся в наше время.
 В этой статье мы расскажем вам о видах копчения, его особенностях и о том, как сделать коптильню своими руками.

Технология копчения на коптильне

Суть копчения заключается в том, что продукты, самые популярные, это рыба и мясо, готовятся с использованием горячего дыма, выделяемого тлеющими (но, ни в коем случае не горящими) кусочками дерева. В свою очередь, тление вызывает открытый огонь, находящийся под днищем коптильни. Для копчения, т.е. для получения дыма, используются только древесина плодовых деревьев – яблони, сливы, груши. И, ни в коем случае, не смолистых деревьев – сосны, ели, пихты, и т.п. Также, нельзя использовать для копчения древесину плодовых деревьев прошедшую технологическую обработку. Приобрести щепу можно в любой садовом магазине. Не экономьте на своем здоровье. Покупайте то, что не нанесет вам вреда.

Вот стандартная схема коптильни.

1- коптильня
2- крышка
3,9 – система отвода дыма
4 – решетка для продуктов копчения
5 –  противень для сбора жира
6 – опилки или кусочки дерева
7 – бортики
8 – продукт копчения
10 – огонь

При копчении, компоненты дыма придают копченостям золотистый или красноватый оттенок, придают им особые ароматические и вкусовые качества, повышают их бактерицидные свойства, препятствующие гниению, и обеспечивающие их длительное хранение, упрочняют белковый слой, предотвращая порчу жирового слоя. В зависимости от температуры дыма, копчение делят на горячее и холодное.

Горячее копчение с помощью коптильни

Приведенная стандартная схема коптильни, как раз и используется для приготовления продуктов горячего копчения. Огонь, нагревающий дно коптильни, должен нагревать ее до 300-350 градусов Цельсия. При такой температуре, происходит качественный пиролиз, или, другими словами, тление стружки или опилок плодовых деревьев, с выделением дыма необходимой температуры. Для горячего копчения, температура дыма составляет 80-100 градусов Цельсия. Более высокая температура огня под днищем коптильни, может вызвать обугливание опилок или стружки, и будут выделяться канцерогенные вещества и сажа, портящие вкус продукта. Мастерство коптильщика, как раз и заключается в умении поддержать необходимую для копчения температуру дыма. Это самый сложный момент в процессе копчения.
 Как это не покажется странным, но в объемных коптильнях, от 40 литров и выше, получить качественно прокопченный продукт значительно легче, чем в малогабаритной коптильне, в которой даже минимальный перегрев может испортить продукт.

Холодное копчение с помощью коптильни

Холодное копчение отличается от горячего, тем, что продукты приготавливаются при температуре дыма 20-25 градусов Цельсия. И поэтому процесс копчения может длиться несколько дней.

Для того, чтобы охладить дым, очаг с платформой, на которой находятся опилки, стружка, относится на некоторое расстояние от самой коптильни. Обычно это расстояние составляет 2-3 метра. Также при холодном копчении, используется тлеющий костер. Он состоит на 20% из дров,  а 80% составляют тех же опилки и щепа. Дрова располагаются в центре костра, и засыпаются опилками, стружками, щепой. Костер не горит, а именно тлеет, создавая дым, поступающий в коптильню.

Коптильня своими руками

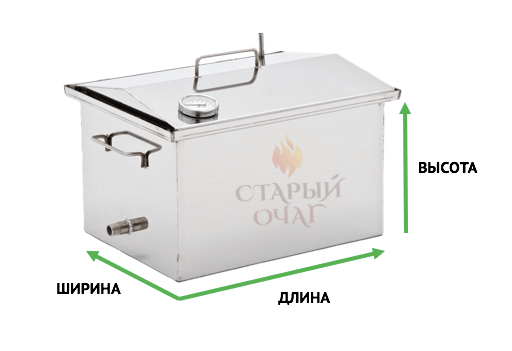

Размеры коптильни:
высота – 120 см, ширина – 60 см, глубина – 40 см. Берется лист железа, толщиной 3 мм.

Размечаются и разрезаются стенки и днище согласно размерам (высота – 120 см, ширина – 60 см, глубина – 40 см) Металл можно резать электролобзиком, пилкой по металлу или болгаркой.



В лицевой части коптильни, размером 120 х 60 см, внизу вырезается отверстие для ящика с опилками. Заусенцы убираем болгаркой.

Свариваем детали коптильни. Вначале все стенки кроме передней. Затем ребра жескости ...



... снизу привариваются направляющие для ящика с опилками, квадратная труба 5 х 2 см.

Привариваем лицевую панель с ребрами жесткости.

(Вид на коптильню сделанную своими руками сверху. Внизу видны направляющие для ящика, по бокам ребра жесткости стенок.)

Изготавливается ящик для опилок и щепы.



Сверлим дырки для улучшения тяги.

Привариваем ножки – 30 см.



Для эстетики внешние стенки коптильни можно окрасить огнестойкой краской. Но это на ваш вкус.

Затем изготавливается станина для подвешивания продукции в коптильне.

Размерность: высота – 110см, ширина – 56 см, глубина – 34см. (то есть несколько меньше габаритов коптильни, для того чтобы без проблем установить ее внутрь)

Ну, и завершающий этап – изготовление крышки. Используется лист металла толщиной 1 мм. Крышка делается на 10 см больше размерности коптильни и, кроме того, привариваются ограничители закрывания крышки – 2-3 см.  Ограничители и увеличенные зазоры обеспечат выход излишнего дыма из камеры коптильни

В качестве источника огня в коптильни, в данном случае используется газовая горелка. Горелка устанавливается под ящик с опилками.

Газ к горелке в коптильне подводится по гибкому шлангу

Осталось подвесить рыбу или мясо, засыпать щепу и получит вот такой результат.

В зависимости от высоты подвеса и интенсивности огня горелки, можно приготовить продукты и горячего и холодного копчения. И, как говорят, в таких случаях – приятного вам аппетита!

Коптильня своими руками: чертежи, размеры и фото

Изготовить классическую коптильню своими руками достаточно просто в домашних условиях. Безусловно, купить изделие гораздо проще, но если вы часто бываете на природе и данный агрегат используете с завидной регулярностью, то выгоднее, конечно, найти схемы и чертежи и выполнить работу самостоятельно.

Оптимальный вариант для отдыха и использования в квартире – это классическая коптильня 500х300х300. Фото различных конструкций можно легко найти в интернете.

Как определиться с выбором

Для придания неповторимого аромата и изысканного вкуса рыбному улову или мясу, необходима качественная коптильня. Чтобы окончательно определиться с выбором, нужно знать некоторые особенности копчения. Копчение бывает двух видов – горячее и холодное. Оба вида подходят для копчения рыбы, мяса, сала и других продуктов.

  • Горячее – быстрое копчение (около часа), еда не подлежит длительному хранению и заморозке.
  • Холодное – долгое по времени (несколько дней), еда хранится долго, не теряет структуры, не подлежит заморозке.

Вариант для квартиры и выездов на природу предусматривает только коптильни горячего копчения, так как они довольно быстро готовят и удобны из-за небольших размеров.

Разницу в размерах коптильни горячего и холодного копчения можно увидеть на фото, на которых изображены чертежи коптилок. Коптилки для рыбы и мяса обоих видов копчения можно изготовить своими руками, их принцип – в тлении щепы, дым от которой и коптит продукты. Для коптилки подходит почти любой материал, даже вышедшая из строя бытовая техника. Но для изготовления своими руками классической коптильни потребуется нержавейка.

Классическая коптильня

Итак, при изготовлении своими руками, после определения с размерами коптилки и видом копчения, нужно подумать о ее внешнем виде. Классический вариант коптилки с размерами 50х30х30 см. подойдет для средних порций рыбы и мяса, компактен и легок в изготовлении своими руками. Перед выполнением работы лучше ознакомиться с чертежами на фото или посмотреть видео уроки.

         Для работы потребуется:

  • листы металла толщиной 2 мм.;
  • угольник строительный и рулетка;
  • тонкая арматура;
  • болгарка и диски к ней;
  • сварочный аппарат.

Это минимальный набор для выполнения своими руками небольшой коптилки для рыбы или мяса.

Перед работой лучше всего сделать чертеж на бумаге, а если сомневаетесь, то изготовить схему-лекала на плотном картоне, так будет легче вырезать ровные детали.

Из листа стали необходимо вырезать поперечные стенки 30х30 см. и продольные 30х50 см., таким образом, получится прямоугольная конструкция. Далее необходимо вырезать дно. Его можно сделать чуть больше, чтобы приварить «внахлест». Детали необходимо сварить между собой под углом в девяносто градусов. Конструкция должна быть максимально герметична, иначе едкий дым будет проникать наружу, а тепло уходить. Для более качественной сварки можно дополнительно сварить швы внутри шкафа. Более подробную схему можно посмотреть на фото.

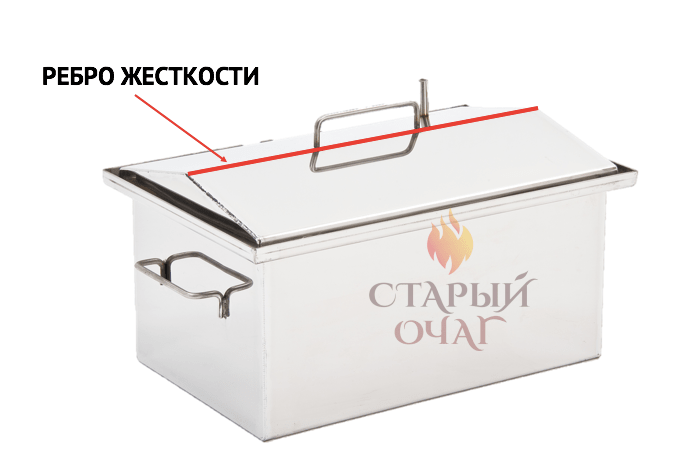

Коптилка обязательно должна иметь крышку. Ее можно сделать «домиком», такая конструкция позволит закрепить крючки для небольших кусков рыбы или других продуктов. Для более герметичного закрывания, например, чтобы пользоваться коптилкой в квартире или дома, крышку оснащают гидрозатвором. Для этого необходимо предусмотреть небольшой канал для воды. Вода заливается в последний момент и исключает попадание дыма в помещение.

Самый простой вариант – это, конечно, обычная плоская крышка, ее делают чуть больше, чтобы коптильный шкаф легко закрывался. На крышку приваривают ручку и вставляют небольшую металлическую трубку для выхода дыма. Трубка удобнее отверстия, так как имеет небольшое сечение, она прочнее, и на нее легко надеть шланг, чтобы в условиях домашнего использования вывести его в форточку.

Чертежи различных моделей крышек можно посмотреть на фото, а также воспользоваться видео-инструкцией, чтобы не ошибиться в размерах.

Схема коптилки изнутри

Далее переходим к внутреннему оформлению шкафа, обязательно в нем должны присутствовать следующие элементы:

  • решетка и крючки – для размещения продуктов;
  • поддон – для стекания жира с рыбы или мяса.

Решетку и крючки можно изготовить из арматуры, сварив ее между собой. Крючки можно сделать, просто изогнув проволоку. Для них подойдет конструкция из арматуры крест-накрест.  Фото поможет сделать правильную решетку.

Поддон можно также установить на решетку из арматуры. Лучше делать поддон съемным, чтобы его было легко мыть после использования, и он не мешал загрузке щепы.

По бокам коптилки можно установить дополнительные ручки, для удобства переноса и установки на огонь. Такую коптилку можно использовать как на открытом огне – костре или газу, так и разогреть ее с помощью простой бытовой электроплитки. В последнем случае время готовки может быть увеличено, в зависимости от мощности электроприбора. Не рекомендуется использование коптилок на дорогих электрических плитах, так как дно в процессе нагрева может деформироваться и повредить плиту.

Со временем, если объемы заготавливаемых продуктов увеличатся, можно изменить размеры изделия, для этого к уже имеющимся чертежам нужно пропорционально добавить несколько сантиметров. Чертежи помогут не только сделать ровную красивую конструкцию, но и помогут определиться с расчётом материалов. Для создания чертежа своими руками можно воспользоваться фото- или видео-материалами.

Вариации внутреннего оформления коптилки, чертежи

Хоть на первый взгляд конструкция коптилки очень проста, она еще оставляет место для фантазии. Если коптильня изготовлена своими руками, то заменить или улучшить ее конструкцию не составит труда. Ценители отдыха на природе и любители вкусно покушать точно оценят удобство съемных деталей.

Для установки решеток под поддон или продукты можно использовать уголки, которые необходимо приварить с внутренней стороны стенок, чтобы удобно было снимать и мыть. Еще вариант: сделать решетки на ножках, они будут удобнее для установки. Чертежи решетки на ножках можно посмотреть на фото.

Чтобы аромат рыбы или мяса был чуть изысканнее, вместо обычной щепы можно использовать щепу фруктовых деревьев и кустов (вишня, черная смородина). Ни в коем случае нельзя использовать хвойные деревья или кору березы, осины, иначе вкус рыбы и мяса будет горчить.

Также при работе своими руками важно придерживаться всех размеров и использовать измерительные приборы. Коптилку в последствие можно усовершенствовать термометром, это позволит отслеживать температуру копчения рыбы или других продуктов.

Коптильня горячего копчения своими руками

Существует несколько способов термической обработки продуктов. Коптильня горячего копчения – неплохой вариант, так как ее несложно изготовить самостоятельно из самых разных подсобных материалов без каких-либо дополнительных финансовых затрат. Если понимать принцип функционирования коптильни, то готовые чертежи и не понадобятся – все ее параметры рассчитать можно самому, исходя из личных потребностей и специфики применения (в доме, на дачном участке или при выезде на природу). Вот с этим и разберемся как можно подробнее.

Если выбор пал именно на приспособление для горячего копчения, то рассказывать читателю обо всех преимуществах такой обработки продуктов не имеет смысла. А вот отдельные особенности конструирования уточнить стоит.

Требования к коптильне

  • Полная герметичность. Именно это, а не размеры, наиболее важно. Габариты влияют лишь на объем загрузки, поэтому выбираются индивидуально.
  • Равномерность окуривания. Оно обеспечивает отсутствие характерного привкуса гари и наилучшее качество обработки.
  • Подача «легкого» дыма. В нем отсутствуют твердые фракции, которые не успевают попасть на продукт, так как выпадают на дно резервуара в виде осадка.

Особенности конструкции коптильни

  • Варианты исполнение – в 1 или 2 яруса.
  • Расположение продуктов – горизонтальное или вертикальное (последний вариант чаще всего используется для термической обработки рыбы).

Конструктивные элементы

Упрощенная схема простейшей самодельной коптильни для горячего копчения показана на рисунке:

Емкость (11)

Что использовать – ящик, ведро, бочку или иное – без разницы.

Главное – чтобы крышка (2) закрывалась максимально плотно.

Поддон (5)

Такой же, как в обычной духовке. Его назначение – собирать капли жира, предотвращая их попадания в топку (на опилки, стружку, дрова).

Решетка (4)

На ней размещаются продукты (при горизонтальной укладке). Если предполагается их подвешивание, то схема выглядит так:

У подобной конструкции есть недостаток – она не сможет обеспечить достаточного количества дыма, а это отражается на качестве копчения. Поэтому целесообразно снабдить установку приспособлением для наддува.

Типы «дымогенераторов»

Тяга может быть как естественной, так и принудительной. В последнем случае можно использовать, например, простейший вентилятор для бытовой вытяжки.

При его установке и выборе направления вращения лопастей нужно учесть, что дым он должен тянуть, а не проталкивать. Место размещения – на корпусе резервуара. Чтобы дым проходил равномерно по всему объему камеры, канал соединения с вентилятором желательно устанавливать как можно выше (ближе к крышке).

Это основные правила сборки коптильни своими руками. Вот еще несколько конструктивных исполнений, хотя это и не единственно возможные варианты.

Зная принцип работы, несложно собрать установку для термообработки  собственной модели, даже из холодильника б/у. Придется лишь слегка переоборудовать его корпус, для чего понадобится лишь болгарка. Имея сварочный аппарат, можно собрать вот такую коптильню, как на видео:

чертежи с размерами, как сделать самодельное устройство, схема для изготовления

Копчение как способ сохранения продуктов на длительное время, известен с глубокой древности. Но и сейчас он не потерял своей актуальности, правда, сместившись от основного функционала в сторону разнообразия вкуса.

Сегодня существует много способов копчения, требующих различных трудовых, временных и денежных затрат. Самый простой – горячее копчение.

Коптильня и горячее копчение – основные понятия

Горячее копчение – процесс обработки животных и растительных продуктов горячим дымом с целью придания им тех или иных вкусовых качеств. В отличие от холодного, требует существенно меньше времени на получение готового продукта.

Виды коптилен

Все коптильни делятся на переносные и стационарные. Но принцип действия и основные узлы, одинаковы почти у всех.

Дно ёмкости засыпается щепой, на неё ставится поддон для сбора жира. Выше – решётка или горизонтальные крепления, на которые кладутся или подвешиваются продукты для последующего копчения.

Сверху – герметичная или негерметичная крышка. После закладки щепы и продуктов под коптильней разводится огонь. Иногда вместо огня используется электротэн.

В закрытом пространстве под воздействием тепла получается горячий дым, который пропитывает продукты. Фактически это та же духовка, только с природными «ароматизаторами». Главное отличие горячего типа копчения от холодного – время на подготовку и обработку. В «горячем варианте» оно обычно не превышает 2–3 часов, а в «холодном» — не менее трёх суток (в среднем).

Переносные устройства, как правило, представляют собой металлический куб или цилиндр, на дно которого закладывается щепа, а на решётку выше – продукты. Затем вся эта конструкция закрывается крышкой и ставится на источник огня. Копчение идёт до готовности продукта.

Стационарные приборы – обычно каменные постройки, металлические шкафы, или приспособленные под это дела старые холодильники, бочки и т. д. Основная их задача: копчение больших объёмов продуктов.

Важно. Горячее копчение, если оно выполнено правильно, минимизирует риски отравлений. Помимо высокого жара, патогенные микроорганизмы уничтожает ещё и дым.

Обычно весь процесс проходит на свежем воздухе, как неотъемлемая часть пикника, в качестве дополнения или замены привычных шашлыков. В среднем, копчение занимает 1,5–2 часа, а температура внутри «шкафа» колеблется от 80 до 160°С.

Как своими руками сделать коптильню: от простого к сложному

При изготовлении коптилен из металла удостоверьтесь в том, что он не реагирует с продуктами под воздействием огня.

Внимание! Недопустимо использование бочек из-под ГСМ, красок или химикатов, оцинкованного металла.

Из ведра: схема

Если копчёненького хочется уже здесь и сейчас, то простейший аппарат вы можете изготовить буквально на коленке, не имея особых навыков и инструментов. Для этого вам понадобится стальное (ни в коем случае не оцинкованное) ведро, металлическая пельменница большого диаметра, плотная фольга или стальная «плошка» и крышка.

Фото 1. Схематичное изображение внутреннего устройства горячей коптильни, сделанной из ведра.

На дно засыпаете щепу, на неё ставите «плошку» или фольгу, которая будет собирать капающий жир, на решётку кладёте продукты. Сверху закрываете крышкой. Ставите всю конструкцию на огонь и ждёте, когда приготовится.

Плюсы: большая скорость изготовления, минимум необходимых инструментов и навыков. Минусы: маленький объём, неэстетичный внешний вид, риск испортить продукты, если выбрали не то ведро.

Устройство из холодильника

Старому холодильнику вполне можно подарить вторую жизнь. Для этого у него надо удалить всю неметаллическую «начинку», оставив только корпус. Нагрев щепы может осуществляться электротэном, плиткой, или огнём – в этом случае бывший холодильник надо будет поставить на опоры.

Фото 2. Внутри корпуса старого холодильника уже есть специальные решетки, на которые удобно раскладывать продукты для копчения.

Плюсы: большой объём загрузки продуктов на один раз. Минусы: сложно добиться нужной герметичности камеры, риск того, что металл начнёт выделять вредные испарения.

Вам также будет интересно:

«Чемодан». Чертеж с размерами

Такая коптильня представляет собой прямоугольный ящик из нержавейки или чёрного металла, за что и получила такое название. Если есть тиски, болгарки, плоскогубцы, сварочные струбцины и сама сварка, легко сделать устройство самостоятельно. Нужно только определиться с размерами камеры.

А дальше возможны два варианта. Первый – заказываете раскрой и /или гибку металла на фирме, и вам привозят готовый «конструктор», который остаётся только сварить. Второй – покупаете металл, сами его разрезаете, затем обвариваете по швам согласно чертежу.

Фото 3. Объемный чертеж коптильни в виде чемодана из нержавеющей стали. Размеры указаны в сантиметрах.

Решётка сваривается из просечки или проволоки. Находиться она должна примерно 20 см над щепой, учитывайте это при изготовлении внутренних упоров. Шаг прутьев решётки – 3 см. Обязательно наличие поддона для жира. Он похож на верхнюю крышку. Разница только в том, что размещается подставка на дне ящика, имеет ручку и загнутые вверх края. При его изготовлении тщательно проваривайте углы.

Крышка изготавливается из листа металла с тем расчётом, чтобы её загнутые края выходили за пределы на 5–7 мм, сверху приваривается ручка. Обязателен штуцер для отвода дыма.

При желании можно сделать гидрозатвор – обрезанный под 45°C и приваренный по периметру сплошным швом и полкой внутрь уголок. При копчении в него заливается вода и препятствует выходу дыма.

Собирать коптильню-«чемодан» рекомендуется в такой последовательности:

  1. приварить решёточные опоры к торцевым стенкам изнутри и ручки снаружи;
  2. изготовление (сварка) «коробки»;
  3. изготовление поддона;
  4. изготовление внутренней решётки;
  5. изготовление крышки со штуцером;
  6. изготовление гидрозатвора (по желанию).

Обязательно примеривайте каждую последующую деталь после изготовления предыдущей, делайте поправки на деформацию.

Плюсы: мобильность, высокая скорость копчения относительно большого количества продуктов, простота в уходе, долговечность. Минусы: невозможно контролировать температуру во время копчения.

Аналогично выполняется коптильня из бочки, в этом случае корпус уже готов, остаётся только сделать поддон, крышку и упоры для вертикальной или горизонтальной загрузки продуктов.

Кирпичный «шкаф»

Выбор продвинутых любителей или тех, кому коптить надо много и сразу.

Как правило, топка сооружается отдельно от жаровни, а камни обеспечивают максимально равномерное распределения тепла.

Плюсы: лучше вкус продуктов, стационарная конструкция долговечна. Минусы: большая трудоёмкость и цена при изготовлении.

Возможные проблемы и сложности при изготовлении самодельной коптильни

Особенность изготовления коптилен – сварка, которая может занять до 60% от общего времени работ. Сварочный шов нужен сплошной, поэтому если вы начинающий сварщик или давно не варили – подбирайте силу тока очень осторожно. Прожечь металл ничего не стоит, а вот поставить «заплатку» — и дольше, и сложнее, и внешний вид с функционалом портит.

Внимание! Герметичность – наше всё. В процессе и после сварки сразу проверяйте состояние швов. Именно негерметичный шов является проблемой в более 80% случаев.

Толщина металла должна быть не менее 3 мм. В противном случае при сварке и дальнейшей эксплуатации ваша коптильня сильно деформируется. Не экономьте на металле, по возможности выбирайте нержавейку.

Полезное видео

Видео, в котором показано, как можно быстро сделать коптильню горячего копчения из двух ведер.

Пожелания для первого использования

При использовании коптильни будьте предельно осторожны, особенно если вы новичок. Работайте в закрытой одежде из натуральных тканей, надевайте рукавицы из силикона или мешковины для защиты. Приятного отдыха и вкусных копчёностей.

Коптильня с гидрозатвором — конструктив, чертежи для изготовления своими руками

Многие любят побаловать себя и своих близких копченой рыбкой или мясными деликатесами собственного изготовления. Использование коптильни на даче или на рыбалке не доставит неудобств. Но что делать, если возможности выехать на природу нет, а копченых деликатесов очень хочется? Выход есть – коптильня с гидрозатвором.

Устройство коптильни

Видео о строении

коптильни с гидрозатвором

Данный вид коптильни имеет некоторые общие части с остальными видами подобных агрегатов, но и имеет ряд существенных отличий. Основа приспособления – корпус, изготавливаемый из стальных листов толщиной не менее 0,8 мм, лучше 1,5 или 2 мм. В местах стыка стенки и дно соединяются сплошным герметичным сварным швом.

Второй обязательный элемент конструкции – крышка, оснащенная одной или парой ручек, что облегчает ее установку и подъем. В центре или с одного из краев данного узла расположен трубчатый отводок для дымоудаления. Уменьшить потери газов и обеспечить чистоту воздуха в квартире поможет наличие винтовых прижимов, устанавливаемых на боках корпуса.

На дно коптильни обязательно устанавливаются поддоны, изготовленные в одиночном или парном исполнении. Их основное назначение – сбор жира и предотвращение попадания его на днище, что приводит к появлению открытого огня.

Укладку продуктов при копчении осуществляют на устанавливаемые в корпус одинарные или двойные решетки, изготовленные из металлических прутков или трубок небольшого диаметра. Для удобства извлечения готовых деликатесов решетки оснащаются рукоятками.

Основной элемент, отличающий данный вид коптилен от остальных – гидрозатвор. Он представляет собой небольшую, примерно 20х20 мм в сечении, кольцеобразную емкость, расположенную вдоль верхней кромки корпуса.

Изготовлен он должен быть герметично качественным сварным швом из уголка 20х20 или отдельных пластин шириной 20 мм.

Принцип работы коптильни с гидрозатвором

В основу работы коптильни заложено воздействие на продукты плотного горячего дыма, выделяющегося щепой или мелкими веточками деревьев лиственных пород. Дым придает рыбе или мясу неповторимый аромат и вкус. При этом газы, образующиеся при тлении древесины не должны создавать избыточного давления внутри коптильни, в противном случае возможны неприятные последствия в виде разрыва корпуса приспособления.

Принцип работы гидрозатвора заключается в предотвращении выхода дыма в просвет между крышкой и верхней кромкой корпуса благодаря наличию достаточного слоя воды.

Газы выводятся через выходной трубчатый патрубок и шланг, один конец которого крепится на дымоотвод, а второй выводится в форточку кухонного окна. Главная задача при работе коптильни с гидрозатвором – не забывать наполнять его водой и следить за тем, чтобы она не выкипела.

Как сделать коптильню своими руками

При наличии необходимого материала, инструментов для резки и сварки металла не сложно коптильню с гидрозатвором изготовить самостоятельно. Наша фотоинструкция вам в помощь.

Прежде всего, подберите несколько листов стали толщиной 0,8 – 1 мм. Лучше подобрать коррозионностойкую нержавейку, но вполне сгодится и черная. Пользуясь предложенными размерами, выполните разметку заготовок корпуса и крышки. Размеры указаны с учетом толщины металла в одни миллиметр.

Из того же материала разметьте детали гидрозатвора, решетки и поддона. Как видно из чертежа, размер гидрозатвора предполагается сделать 25 мм в сечении.

Для раскроя стальных листов на отдельные части лучше воспользоваться болгаркой. Можно, конечно, и зубилом вырубить, но в этом случае времени на изготовление потребуется раз в 10 больше. Да и края полученных деталей потребуют значительной дополнительной механической обработки.

Подготовленные и тщательно обработанные по кромкам детали свариваем в отдельные элементы сборной конструкции. Начинаем с корпуса коптильни.

При работе тщательно контролируем прямоугольность стыков боковых стенок между собой и с дном.

Видео о самостоятельном

изговлении коптильни

Швы должны быть сплошными и полностью герметичными. Излишки металла на углах можно снять той же болгаркой. Если не удалось подобрать уголок необходимого размера, сварите его из отдельных полос, сначала прихватив в нескольких местах, а затем аккуратно проварив по всей длине. Следите за тем, чтобы профиль не повело по длине. Пользуйтесь прямоугольной оправкой достаточной длины. Подготовленные уголки привариваем по всей длине корпуса так, чтобы гидрозатвор располагался ниже уровня верхней кромки корпуса примерно на 0.5 — 1 см.

Тщательно проверяем герметичность швов самого уголка, а так же стыка уголка с корпусом. В готовый гидрозатвор можно залить необходимое количество воды и испытать его.

Следующий элемент – крышка коптильни. Как следует из чертежа, она имеет двускатную форму. Это обеспечит лучший отвод дыма, который, поднимаясь вверх, будет собираться у дымоотвода и удаляться в атмосферу.

Не забудьте вварить ближе к коньку трубчатый отводок для крепления дымоотводящего шланга. Для этого просверлите отверстие по диаметру найденной трубки, установите ее, углубив на 3-5 мм, и обварите по кругу.

Поддон так же собираем из нескольких частей. На дне снизу ввариваем 4 ножки высотой 3 см. Внутри поддона устанавливаем и закрепляем сварным швом пару П-образных рукояток, что облегчит удаление емкости для ее очистки.

Последние обязательные части коптильни – решетки. При обработке небольшого объема продуктов подойдет «одноэтажный» вариант. Ее удобно сварить из трех продольных полос и двух поперечных, а так же нескольких десятков равновеликих отрезков стальных трубочек (можно взять отчищенные электроды) или стержней диаметром 5-7 мм.

В том случае, когда вы хотите порадовать вкусными деликатесами своих близких и знакомых, лучше воспользоваться двухъярусной решеткой. Конечно, материала на ее изготовление потребуется в 2 раза больше, но и расход щепы и газа на обработку продуктов снизится.

Самое интересное — тонкие хитрости  копчения рыбы или мяса

Изготовив коптильню необходимо ее опробовать. Новую конструкцию тщательно протираем сухой чистой ветошью и устанавливаем на огонь минут на 10 для обжига. Далее определяемся с желаемым продуктом. Чаще всего копчению подвергают рыбу, практически любые ее виды, курицу (целиком или отдельные части), а так же сало с прожилками мяса (грудинка).

Видео о копчении

куринных ножек

Выбранный продукт следует определенным образом подготовить. Рыбу и курицу тщательно моют, потрошат. Удаление головы у рыбы – дело вкуса. Кто-то предпочитает созерцать только тушки, кого-то умиляет естественный вид золотой копченой рыбки.

Следующий этап – подготовка рассола. Для этого в прохладную воду, желательно родниковую, объемом 2,5 литра всыпаем стакан соли и столовую ложку сахарного песка, с десяток горошин черного перца или 1\2 ч.л. молотого, пяток листиков лаврушки или 1\2 ч.л. порошка из молотых листьев. Рассол тщательно перемешиваем. Можно использовать как свежий, так и предварительно прокипяченный и охлажденный до комнатной температуры. В него аккуратно укладываем продукты и оставляем на 3-6 часов. Речную рыбу можно засаливать и сухим посолом с использованием указанных выше компонентов. Не рекомендуется одновременно засаливать рыбу и мясные продукты, а так же птицу.

Подсоленные продукты извлекаем из рассола и тщательно просушиваем. Для этого протрите их кухонными бумажными или тканевыми полотенцами. При копчении переувлажненных продуктов они получатся вареными. Приступаем к подготовке коптильни.

На дно уложите 4-5 горстей сухих ольховых опилок для копчения или щепы. Вполне подойдет и тонкая стружка. Для придания золотистого оттенка курице добавьте к ольхе чайную ложечку сахарного песка. При копчении на газовой плите старайтесь укладывать топливо напротив горелок. После этого устанавливаем поддон, над ним решетки с разложенными продуктами.

Во избежание смешения вкусов не рекомендуем одновременно коптить рыбу, птицу и мясо (сало). Старайтесь, чтобы обрабатываемые продукты не касались корпуса коптильни.

Далее закрываем коптильню крышкой. Не забудьте предварительно надеть на газоотводный патрубок шланг достаточной длины. При наличии вытяжки его можно закрепить и на ней, например, с помощью небольшого магнита. Последнее, что необходимо сделать – аккуратно залить в гидрозатвор достаточное количество воды. Теперь зажигаем газ на максимум и ждем появления дыма из шланга. После этого убавляем мощность горелок наполовину и ждем от 15 минут до получаса, в зависимости от толщины продуктов и их количества. Мясо требует большего времени приготовления, рыба – меньшего.

После необходимой продолжительности копчения не торопитесь открывать крышку, дайте содержимому полежать еще минут 25, а коптильне остыть. После этого аккуратно открываем крышку и наслаждаемся прекраснейшим вкусом.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Как сделать коптильню горячего копчения своими руками: чертежи, этапы, видео

Добавил(а): Максим Овсянников 5 мая

Способов самостоятельного изготовления коптилки очень много. Некоторые требуют профессиональных навыков, сложных приборов и времени. Для создания других хватит инструментов и материалов, которые есть в каждом доме. Достаточно лишь соблюдать технологию изготовления коптильни горячего копчения своими руками, расписанную в статье.

Что такое горячее копчение?

Горячее копчение — один из самых популярных способов приготовления пищи. Это один из излюбленных ритуалов любого пикника или выходного дня, проведённого на даче. От холодного копчения этот процесс отличается меньшей продолжительностью и трудоёмкостью.

Температура, при которой происходит приготовление пищи — 70–150 градусов. Длительность готовки — 1–2 часа, в зависимости от блюда. При горячем копчении сохраняется сочность любого блюда, а высокая температура убивает всех болезнетворных бактерий.

Успешное горячее копчение заключается в медленном тлении небольших щепок и опилок, но не быстром сгорании. В коптильне можно использовать влажную древесину: это сделает пищу более сочной. Для топки можно использовать тонкие высушенные ветки, они значительно дольше истлевают.

Виды коптилен

Существует множество видов коптилен, в которых можно делать горячее копчение продуктов. Каждая конструкция имеет как достоинства, так и недостатки.

Из ведра

Простейшее устройство можно сделать из старого стального ведра. В ёмкость вставляются две решётки, изготовленные из нержавейки. Первая опускается на уровень 10 см ото дна, вторая — на несколько см выше.

Преимущество такой коптильни в том, что её можно сделать из подручных материалов за несколько минут: старое ведро и две стальных решётки есть почти в каждом доме. Конструкция очень мобильна и устанавливается в любом доступном месте.

Основной недостаток — в ней можно коптить лишь несколько копчёностей одновременно. Этого достаточно для одного человека или небольшой семьи, но не для приёма гостей. Другое неудобство — отсутствие какого-либо дизайна.

Простейшее устройство для копчения. Нужно лишь ведро и решетка для продуктов

Из холодильника

Немного доработав старый советский холодильник, убрав из него все внутренности и обустроив отвод дыма, можно сделать коптильню.

Это прочное и надёжное устройство для горячего копчения продуктов, которое можно сделать самостоятельно. Внизу устанавливается поддон с опилками. Чуть выше — такая же ёмкость для сбора стекающего жира.

Один из недостатков заключается в повышенных требованиях к самому холодильнику. Дверца должна плотно закрываться, щели и неплотное прилегание прокладки не допускаются. В камеру не должен попадать воздух. Другой недостаток — кроме холодильника, требуются и другие устройства, например, электроплита, на которую ставится ёмкость с опилками.

Нужно следить за качеством уплотнительной резинки. Иначе копчение не получится

Из листов нержавеющего металла

Внешне такое устройство напоминает металлический чемодан заданного размера. Внутри коптильни приварены уголки, на которые устанавливаются решётки.

Это одна из наиболее известных разновидностей коптилок для горячего копчения. Она используется в походе и в быту, не требует профессиональных знаний при изготовлении и специфических навыков ухода. Такая конструкция может работать десятилетиями.

Существенное неудобство металлической коптильни — невозможность следить за температурой копчения. Из-за этого продукт иногда сваривается или запекается и приобретает неприятный привкус. Причина этого недостатка — отсутствие единой технологии копчения. В коптильне используется щепа разных размеров и различной влажности.

Толщина листов должна быть более 4 мм

Кирпичная коптилка

Коптильня, построенная из кирпичей, — это инструмент для профессионалов. Большинство вышеприведённых разновидностей считаются мобильными, их легко переносить с места на место и прятать, когда нет надобности в их немедленном использовании. Кирпичная коптильня — это стационарная установка, для которой требуется фундамент.

Огнеупорный кирпич — это лучший материал для изготовления стационарных коптилок горячего копчения. При соблюдении правил строительства и техники безопасности такая конструкция прослужит десятилетия. Однако для обустройства такой коптилки необходимо тщательно подбирать место, выдерживая расстояние в несколько метров до ближайшего жилого строения и посадок. А возведение кирпичной коптильни сравнимо со строительством небольшого дома.

Устанавливается стационарно, на плиту или фундамент

Из двух бочек

В зависимости от того, где располагается очаг со щепой, такую конструкцию можно использовать для горячего и холодного копчения. Ещё один вариант — оборудовать коптилку из двух бочек, расположенных в виде буквы «Т».

Обустройство конструкции для горячего копчения из бочки не требует специфических навыков. Достаточно с помощью обычной болгарки прорезать надрезы и установить бочки. Коптилку можно устанавливать как в помещении, так и на улице, и готовить в ней любые блюда.

В нижней бочке размещается топка, в верхней — коптильный отсек

Из одной бочки

Если у вас есть желание стать владельцем собственной небольшой коптильни, и вы не хотите связываться с габаритными стационарными конструкциями, лучший вариант — создать устройство для горячего копчения продуктов из обычной бочки. Эта ёмкость присутствует во многих частных домовладениях.

Для создания такой коптилки требуется минимальное количество инструментов и дополнительных материалов. Её можно устанавливать в любой части двора. Она не требует сложного фундамента и строительных работ.

Нередко устанавливается на кирпичную основу, внутри которой прогорают дрова

Разберём основные особенности создания коптильни горячего копчения на примере конструкции из стандартной металлической бочки.

Материалы и инструменты

Для самостоятельного создания коптильни из бочки вам потребуются некоторые материалы и инструменты. В первую очередь:

  1. Металлическая бочка. Желательно, чтобы она ранее не использовалась для перевозки и хранения нефтепродуктов и различных химических веществ. Ёмкость бочки — до двухсот литров.
  2. Прочная арматура. Диаметр должен составлять не менее шести миллиметров.
  3. Стальная проволока для создания сетки.
  4. Несколько металлических уголков одинаковой длины.
  5. Труба для дымохода. Стандартная длина — около метра. Диаметр — от 10 см. В большинстве случаев используются изделия из асбестоцемента либо металла.
  6. Муфта.

В случае если имеющаяся ёмкость ранее использовалась для транспортировки либо хранения нефтепродуктов, химических веществ или машинных масел, обычного промывания водой недостаточно для её полной очистки. Бочку необходимо обжечь при высоких температурах или пропарить паяльной лампой. Это удалит остаточные количества химикатов. После термообработки бочка на несколько дней заливается водой, после чего тщательно промывается.

Кроме перечисленного выше, стоит заранее запастись некоторыми бытовыми инструментами:

  1. Болгарка, укомплектованная прочным диском для разрезания металлов.
  2. Агрегат для электродуговой сварки с набором соответствующих электродов.
  3. Рулетка.

Инструкция по сборке своими руками

Изначально бочка, используемая для изготовления коптилки, может быть запаяна. В таком случае перед началом работ следует срезать крышку. Эту деталь впоследствии можно будет использовать в качестве противня и собирать в неё жир.

Крышка может использоваться в качестве подставки для сбора жира

Бочка ставится вертикально. В нижней части будет размещаться топочная. Здесь вырезается небольшое прямоугольное отверстие, через которое будут загружаться дрова. Размеры — примерно 20х30 см. Дверцу для отверстия топки можно сделать из того же отрезанного кусочка, достаточно провести несколько нехитрых манипуляций:

  1. Приварить петли.
  2. Установить небольшую ручку.
  3. Установить фиксирующую задвижку, чтобы дверца не раскрывалась в процессе эксплуатации.

С противоположной от топки стороны режется круглое отверстие, где будет располагаться дымоход. В вырезанное отверстие вваривается двухдюймовая муфта, имеющая внутреннюю резьбу. Такая деталь продаётся в любом сантехническом магазине.

К муфте будет прикручиваться труба дымохода

Под размер муфты подбирается труба. На ней нарезается внешняя резьба (в случае, если это не сделано изначально). Получившаяся деталь вкручивается в муфту.

Трубу можно отвести на метр или дальше от камеры

На дне бочки прорезаются небольшие продольные дырки, необходимые для поддува, обеспечения наилучшего горения и беспрепятственного удаления золы из топки. Их не стоит делать слишком большими, в противном случае дрова выпадут наружу ещё до того, как прогорят.

Следующий этап — изготовление камеры для горячего копчения. Для этого необходимо сделать следующие манипуляции:

  1. Вырезать металлический круг, размер которого равен внутреннему диаметру бочки. Оптимальная толщина листа — 4–5 мм. В этом случае металл не прогорит, а тепло будет равномерно распределяться по поверхности.
  2. Вырезанный металлический круг крепится внутри бочки, на уровне трети её высоты. В дальнейшем эта деталь будет играть роль дна коптильного отсека.

Снизу к заранее подготовленному отверстию приваривается труба дымохода. После этого изготавливается подставка. Её можно изготовить из металла. Высота ножек — порядка 30 см. Этого достаточно для обеспечения оптимального поступления воздуха и тяги, благодаря чему обеспечивается тление дров.

Противень для сбора жира можно изготовить из верхней крышки бочки. Если её нет, подойдёт любой металлический лист диаметром немного меньше бочки. Разница в несколько сантиметров обеспечит поступление дыма во все необходимые места. Для установки противня внутри бочки привариваются металлические распорки. Сам лист остаётся съёмным.

Далее устанавливаются решётки либо крючки для копчёностей. Число решёток напрямую зависит от размеров бочки. Промежуток между отдельными уровнями составляет порядка 15 см. Чем больше таких «этажей», тем большее количество копчёностей можно приготовить за один раз. При установке решёточных опор следует убедиться, что они не будут мешать свободному выниманию противня для жира.

Завершающий этап создания коптилки — установка деревянной крышки. Она изготавливается из лиственной древесины. Размер зависит от диаметра бочки. В крышке сверлятся несколько небольших отверстий, сквозь которые из коптильни будет уходить лишняя влага. Использование хвойной древесины не допускается, она не позволит устранять влагу.

Копчёности подвешиваются на крючьях или укладываются на решетках

Приготовление копчёностей и обслуживание коптилки

Перед тем как начинать готовку, следует определиться со стружкой. Она выделяет дым, которым будут обрабатываться продукты питания. Использование хвойной древесины не допускается: выделяемые смолы негативно отражаются на здоровье и портят вкус пищи.

Для наилучшего вкуса и запаха копчёностей можно использовать лиственные или фруктовые породы древесины. Идеальны в данном случае вишни, сливы, яблони. Некоторые специалисты советуют добавить немного щепы можжевельника, что придаст пище необычный пикантный вкус.

Подготовленные опилки раскладываются на дне коптильного отсека. Дым, который будет от них исходить, обеспечивает качественное копчение пищи. Оформляется всё следующим образом:

  1. На дно коптильной камеры помещаются опилки. Их слой должен быть очень ровным, обеспечивающим равномерное тление по всей поверхности.
  2. Немного выше устанавливается противень, на который будет падать жир от коптящихся продуктов.
  3. На решётке раскладываются будущие копчения. Если вы предпочитаете крючья, продукты развешиваются на них. Разложенные продукты обвязываются шпагатом или бечевой.
  4. Поверх бочки укладывается деревянная крышка.
  5. Заполняется топка. Дым от сгорания древесины в топке выходит через дымоход, и в коптильную камеру практически не попадает, потому к дровам особых требований не предъявляется.
  6. Дрова в топке разжигаются. По мере прогорания нагревается дно коптильного отсека и начинают тлеть выложенные на нём опилки.

Скорость изготовления копчёностей зависит от типа используемых продуктов. На приготовление рыбы может уйти около получаса, курице достаточно сорока минут. Чтобы закоптить мясо, потребуется от часа и больше, исходя из его сорта и размера нарезанных кусков.

Обслуживание коптилки горячего копчения, изготовленной из бочки, сводится к периодической тщательной очистке бака от загрязнений. Из бочки удаляются остатки не прогоревших дров и опилок, стены конструкции очищаются от накипи. Если своевременно не удалять остатки жира и накипи, это скажется на вкусе продуктов в дальнейшем.

Изготовить коптилку для горячего копчения из подручных материалов, таких как бочка, может каждый. Это не требует специфических навыков или профессиональных инструментов. Самодельная коптильня будет радовать своих владельцев вкусной пищей в течение многих лет.

Меня зовут Максим, 33 года. Образование высшее. Имею большой опыт в строительстве и ремонте. Надеюсь, мои статьи помогут читателям сэкономить на вызове специалистов. Оцените статью: Поделитесь с друзьями!

23 потрясающих плана самодельной коптильни, которые можно построить на заднем дворе

Вам нравится коптить мясо?

Я имею в виду, кто не любит домашний бекон или ветчину? Изучив здесь мир копчения мяса недавно, я должен сказать вам, что я думаю, что каждый должен иметь какой-то курильщик и делать свои собственные мясные творения. Как вкусно!

Но как сделать курильщика? Что вы можете сделать, если у вас будет курильщик?

Что ж, проведя много исследований перед тем, как создать свой собственный курильщик, я узнал, что существует множество различных вариантов.

Итак, я собираюсь представить вам лучшие планы и идеи коптильни, которые может предложить Интернет.

Потрясающие планы и идеи коптильни

1. Коптильня из кедра своими руками

Этот курильщик - прекрасный вариант. Он построен из бетонных блоков и кедрового дерева. Здесь достаточно места, чтобы развесить много мяса.

Кроме того, у него есть возможность хранить дрова для копчения сбоку от крытого места. Но учебник - это то, что отличает этого курильщика. Он очень тщательный и содержит множество изображений, чтобы облегчить сборку.

Оцените этот вариант копчения пищи

2. 11-ступенчатые планы копчения

Эту коптильню легко построить. Выглядит деревенски, но точно поможет. Когда люди подходят к курильщику у вас дома, они могут подумать, что это пристройка.

Но на самом деле это простой деревянный сарай, предназначенный для копчения мяса. Учебное пособие является подробным, поэтому прохождение процесса должно быть простым. Но у этого маленького курильщика есть место и для большого количества мяса.

Проверьте этот вариант копчения пищи

3. Планы коптильни 8 × 6

Это действительно восхитительный курильщик. Он имеет бетонный фундамент и отделан кедром, поэтому он должен прослужить долго.

Однако это всего лишь планы, которые вам необходимо приобрести. Но если вы можете строить, просто глядя на что-то, то вы также можете использовать эту идею курильщика как вдохновение для своей собственной сборки. Если нет, вы всегда можете заказать планы. Они недороги и доступны для немедленной загрузки по описанию.

Проверьте этот вариант копчения

4. Планы коптильни

Это буквальные планы постройки причудливой маленькой коптильни, которая обязательно выполнит свою работу. В планах есть список необходимых материалов.

Кроме того, он также показывает, как построить коптильню ниже самой коптильни, чтобы вы могли использовать древесину вместо пропана или любого другого типа дымового материала. Планы подробны и легко читаются, так что это должен быть хороший вариант для большинства.

Оцените этот вариант копчения пищи

5.Коптильня с хранилищем дров

Эта коптильня очень похожа на первую, которую я вам показал. Он имеет фундамент из цементных блоков и облицован кедровым деревом.

Кроме того, здесь есть хорошая крытая площадка для хранения древесины. Эта конструкция коптильни имеет немного больше изящества, чем первый вариант, только с различным использованием петель и ручек. В любом случае, это все же действительно красивый и очень функциональный вариант коптильни.

Оцените этот вариант копчения продуктов

6. Курильщик для поддонов своими руками менее чем за 100 долларов

У вас ограниченный бюджет? Если да, то вам обязательно стоит попробовать этот вариант коптильни.Он использует поддоны для изготовления коптильни.

Затем он облицовывает коптильню прочной фольгой, чтобы облегчить процесс копчения. Это недорогой вариант с большим использованием материалов. Возможно, вы даже сможете построить его дешевле, в зависимости от того, что у вас уже есть дома.

Оцените этот вариант копчения еды

7. Коптильня Brick Foundation

Эта коптильня просто задумана как идея. К сожалению, я не могу найти его происхождение, поэтому к нему не прилагается никакого руководства.

Однако, если вы тот, кто может взглянуть на картинку и получить представление о строительстве, то это все равно может быть отличным вариантом. Это очень крепкий, но визуально привлекательный курильщик, который многие люди могут найти отличным дополнением к своей собственности.

Проверьте этот вариант копчения еды

8. Коптильня Ана Уайт

На самом деле эта коптильня - та, на которой я основывал свою коптильню. Мне нравится эффект сарая, когда он достаточно миниатюрен, чтобы подходить практически к любому дому.

Плюс, он имеет двойные дверцы, которые облегчают доступ при размещении и извлечении мяса из коптильни.

Ознакомьтесь с этим вариантом копчения пищи

9. V8 коптильни

Мне очень нравится простота конструкции этой коптильни. Имеет однодверную конструкцию и качественные стеллажи внутри.

Потом добавили действительно хорошие дымовые переходники, чтобы сделать из нее качественную коптильню. Но эта коптильня была построена из простой необработанной фанеры, что также делает ее экономичным вариантом.

Оцените этот вариант копчения пищи

10. Коптильня с крыльцом

Вы бы хотели иметь коптильню с немного большим стилем, чем традиционная коптильня? Что ж, тебе нужно проверить эту коптильню.

В основном это традиционная конструкция коптильни с одинарной дверью, деревянными стенками и полками для копчения. Но они усилили его на ступеньку или две, добавив перед ним причудливую веранду. Это, безусловно, делает эту коптильню приятной для глаз.

Оцените этот вариант копчения пищи

11. Кирпичная коптильня

Эта коптильня, очевидно, будет немного дороже, чем коптильни в деревянном стиле, потому что кирпич обычно дороже.

Кроме того, вам необходимо иметь какое-то ноу-хау в кладке. Но если вы можете себе это позволить и знаете, как собрать, это будет коптильня, которая, вероятно, прослужит всю жизнь. Кроме того, этот дизайн также включает в себя печь для пиццы.

Оцените этот вариант копчения пищи

12.Кадиллак коптильни

Эту конструкцию коптильни нужно использовать только как вдохновение. Он не поставляется с учебником, но если вы тот, кто может посмотреть на изображение и использовать его для собственного творчества, то это все равно может сработать для вас.

Итак, я уверен, вы обратили внимание на красивые деревенские двойные двери этой коптильни. Не говоря уже о великолепной кирпичной кладке. Это наверняка привлечет внимание многих посетителей.

Оцените этот вариант копчения пищи

13.Голландский дверной курильщик

Этот курильщик имеет уникальный дизайн. Она похожа на типичную "сарайную" коптильню со всех сторон, кроме фасада.

Однако, когда смотришь на двери, все немного меняется. Спереди две двери, но они выполнены в голландском стиле. Помимо этой функции, коптильня работает так же, как и большинство других самодельных коптильни.

Оцените этот вариант копчения пищи

14. Уродливый курильщик барабанного типа

У вас ограниченный бюджет и вы думаете, что вы не можете позволить себе курильщика? Ну подумай еще раз! Благодаря такой конструкции копчение мяса стало очень рентабельным.

Кроме того, у него есть отличное руководство, которое проведет вас через весь процесс с прекрасными изображениями и инструкциями. Вроде довольно простая сборка.

Оцените этот вариант копчения.

15. Курильщик для пищевых продуктов

. Этот коптильный аппарат также имеет традиционную конструкцию. Это миниатюрный сарайчик, который для безопасности поставили на шлакоблочную основу.

Потом они протянули трубку сзади к дровяному копчику, чтобы дым поднимался вверх и холодно коптил мясо. Это очень классический дизайн, который подойдет для большинства установок для копчения мяса.

Оцените этот вариант копчения пищи

16. Сарай-коптильня

Эта коптильня буквально напоминает мне маленький сарай из-за наклонной назад крыши. Это хороший дизайн, потому что вода не должна попадать в дымоход, который вам нужен, поскольку он должен быть изготовлен из необработанной древесины.

Однако в остальном этот дизайн весьма традиционен. Это проверенный и надежный метод в течение многих лет, поэтому он должен помочь тем, кто хочет коптить собственное мясо.

Оцените этот вариант копчения пищи

17. Курильщик в глиняном горшочке

Это действительно уникальная идея для человека с ограниченным бюджетом, у которого нет места для курильщика или кто просто хочет курить небольшое количество мяса за раз.

Итак, вы воспользуетесь глиняным горшком и положите на дно небольшое количество курительного материала. Затем положить сверху решетку и выложить сверху мясо. Это так просто.

Оцените этот вариант копчения пищи

18. Трансформация курильщика с газовым грилем

Может быть, у вас нет много денег, чтобы потратить на создание курильщика.А может, ты не самый умелый человек на планете. Так что вы как бы отказываетесь от собственного курильщика.

Ну, не обязательно. Благодаря этому руководству, если у вас есть газовый гриль, вы можете узнать, как превратить его в курильщика с очень небольшими затратами. Экономично и просто… это звучит как победа во всех отношениях.

Ознакомьтесь с этим вариантом копчения пищи

19.

Планы коптильни из шлакоблоков

Эти планы коптильни - надежный вариант для копчения мяса.Он построен из шлакоблоков и имеет деревянную дверь спереди.

Кроме того, у него скатная крыша, похоже, в этой коптильне можно развесить довольно много мяса. Поэтому, если вы планируете коптить мясо для большой семьи, возможно, вам стоит рассмотреть этот вариант.

Оцените этот вариант копчения продуктов

20. Преобразование коптильни холодного копчения

Вы можете довольно легко приобрести устройства горячего копчения, но что, если вы предпочитаете вместо этого коптить мясо холодным копчением? Если да, то вам стоит проверить эту идею преобразования.

В общем, этот комплект для переоборудования позволяет превратить любого курильщика горячего в курильщика холодного. Смотрится тоже довольно круто.

Оцените этот вариант копчения пищи

21. Курильщик виски в бочках

Вы хотите, чтобы коптильня стала предметом разговора? Если да, то вам обязательно стоит подумать об этом.

Кроме того, это определенно добавит шарма любой обстановке на заднем дворе. Кто сказал, что ваш курильщик должен выглядеть традиционным? Благодаря такому дизайну этого не должно быть.

Оцените этот вариант копчения пищи

22. Курильщик для документов

У вас есть старый картотечный шкаф, который вам действительно не нужен? Прежде чем бросить его, прочтите этот урок о том, как заставить его снова работать на вас.

Значит, вы действительно можете использовать этот старый шкаф как курильщик. Ящики можно использовать для хранения древесины для копчения еды или самой еды. Это действительно гениальная идея!

Оцените этот вариант копчения пищи

23.Мой курильщик за 20 долларов

Мы хотели построить коптильню после того, как поняли, насколько просто и вкусно коптить мясо. Итак, мы начали искать идеи коптильни.

Затем мы взяли несколько идей, которые увидели, использовали материалы, которые уже были у нас в собственности, и построили довольно уникальную, но функциональную коптильню примерно за 20 долларов.

Оцените этот вариант копчения пищи

Что ж, теперь у вас есть более 20 различных планов коптильни для создания собственной коптильни.Наверняка найдется дизайн, который подойдет практически для любой ситуации.

Была ли эта статья полезной?

Да Нет ×

Благодарим вас за отзыв!

Ваш ответ будет использован для улучшения нашего содержания. Чем больше отзывов вы дадите нам, тем лучше будут наши страницы.

Следите за нами в соц.сетях:
Facebook Pinterest

Какую коптильню построить на даче - чертежи и устройства, разница и отличия | Сделай сам

Чаще всего на дачу приглашают гостей на шашлык.Сколько ты можешь сделать? Дарите разнообразие! Угостите друзей копченой рыбой, такой ароматной, что даже от одного запаха кружится голова!

1. Коптильни

Дымом называется приготовление пищи с дымом, без прямого контакта с пламенем. По температуре поступающего в изделие дыма различают разные виды копчения. Горячее копчение. Рыбу горячего копчения готовят при температуре 80-120 ° С в течение 3-4 часов. Древесина при такой температуре не воспламеняется, а тлеет, выделяя большое количество дыма, именно он придает рыбе особый вкус и аромат, превращая ее в настоящее лакомство.Предварительной подготовки продукта не требуется, но готовые копчености нужно есть быстро - они хранятся при комнатной температуре не более 36 часов, а в холодильнике быстро теряют вкусовые качества.

Холодного копчения. Происходит при температуре 30-50 ° С. Приготовленные таким образом продукты имеют более изысканный вкус, чем продукты горячего копчения, но сам процесс занимает много времени - от 6 часов до 3 дней. Копчености можно хранить год и ничего не поделаешь.Полугорячее копчение. Производится при температуре 60-70 ° С в простых коптильнях холодного копчения. Без такой подготовки коптятся только абсолютно свежие продукты - свежая рыба, свежее мясо. Готовый продукт хранится недолго.

Коптильная камера изготовлена ​​из шпунта и герметизирована.


Смотрите также: Коптильня для сала и мяса своими руками - описание и чертеж


Коптильни

Коптильни могут иметь различную конструкцию.Хорошая коптильня должна обеспечивать стабильную рабочую температуру и плавное охлаждение. Пользоваться покупными коптильнями просто - в специальный отсек кладут дрова, внутрь кладут продукты, плотно закрывают дверцу и поджигают топливо. Некоторые промышленные модели имеют регулировку времени приготовления и температуры. Сегодня выбрать подходящую модель в магазине несложно, а вот сделать коптильню своими руками, например из бочки, ящика или сложенной из кирпичей, несложно.

В чем разница?

Коптильни горячего и холодного копчения в целом похожи друг на друга .Оба они состоят из очага и герметичной коптильной камеры, снабженной вешалками для подвешивания продуктов и поддона для слива жира. Разница в расстоянии между очагом и коптильной камерой. При холодном копчении длина коптильного канала, соединяющего эти две части, должна быть не менее 1 м. В противном случае температура дыма будет слишком высокой и не будет удерживаться на заданных параметрах. Если нет возможности соблюдать минимальное расстояние, дымоход делают криволинейным.

При горячем копчении коптильную камеру можно установить прямо над топкой.

Металлические коптильни, расположенные над открытым пламенем, изготовлены из нержавеющей стали. Оцинковку брать нельзя - при выгорании образуется ядовитый оксид цинка, который проникнет в курительное изделие.

Самодельные аппараты

Примитивная коптильня представляет собой дымоход квадратной или круглой формы, достаточно широкий, чтобы вместить рыбу. Труба изготавливается из подручных средств, для этого подходят деревянные или железные бочки и ведра без дна, ящики, старые водонагреватели, канистры.Как и в обычной печи, для задержки пламени устраивают «решетку»: на решетку из металлических стержней кладут несколько маленьких камней. Сама топочная труба устанавливается над решеткой. Рыба подвешивается в ней на проволоке или раскладывается на решетке.

Тренч-коптильня холодного копчения

Классическая холодная коптильня располагается на пересеченной местности. В самой нижней точке сооружается центр, от которого вверх по склону укладывается траншея длиной около 3 м и глубиной 0,5 м.Траншея засыпана досками, ветками и землей. Вверху траншеи сооружена коптильная камера в виде небольшого деревянного домика. Тяга создается трещинами в деревянной обшивке. Такую коптильню можно построить на поверхности земли из кирпича.


Ссылка по теме: Электрокоптильня на базе ТЭНа своими руками (Чертежи + фото)


Коптильня кирпичная

Забетонирована площадка размером 4-5 м2 с толщиной бетонной плиты 5-10 см для стационарной кирпичной коптильни.На этом фундаменте из кирпича сооружается курительная трубка длиной 2,5-3 м, высотой не менее 25 см и шириной не менее 50 см. использовать в растворе связующего цемент, но только глину, и добиться полной герметичности канала, чтобы процесс копчения шел быстрее.

Для этого в гильзу можно поместить металлическую трубу. Один конец дымового канала соединен с камерой сгорания, а на другом установлен дымовой отсек с дымоходом. Камера сгорания оборудована чугунной дверцей, как и обычная топка.Коптильня построена в виде домика, постепенно сужаясь и переходя в дымоход с небольшой трубой. Коптильное отделение также оборудовано дверцей; Под входным отверстием канала установлен поддон для сбора капель. Дымоход позволяет регулировать интенсивность дыма в дымоходе.

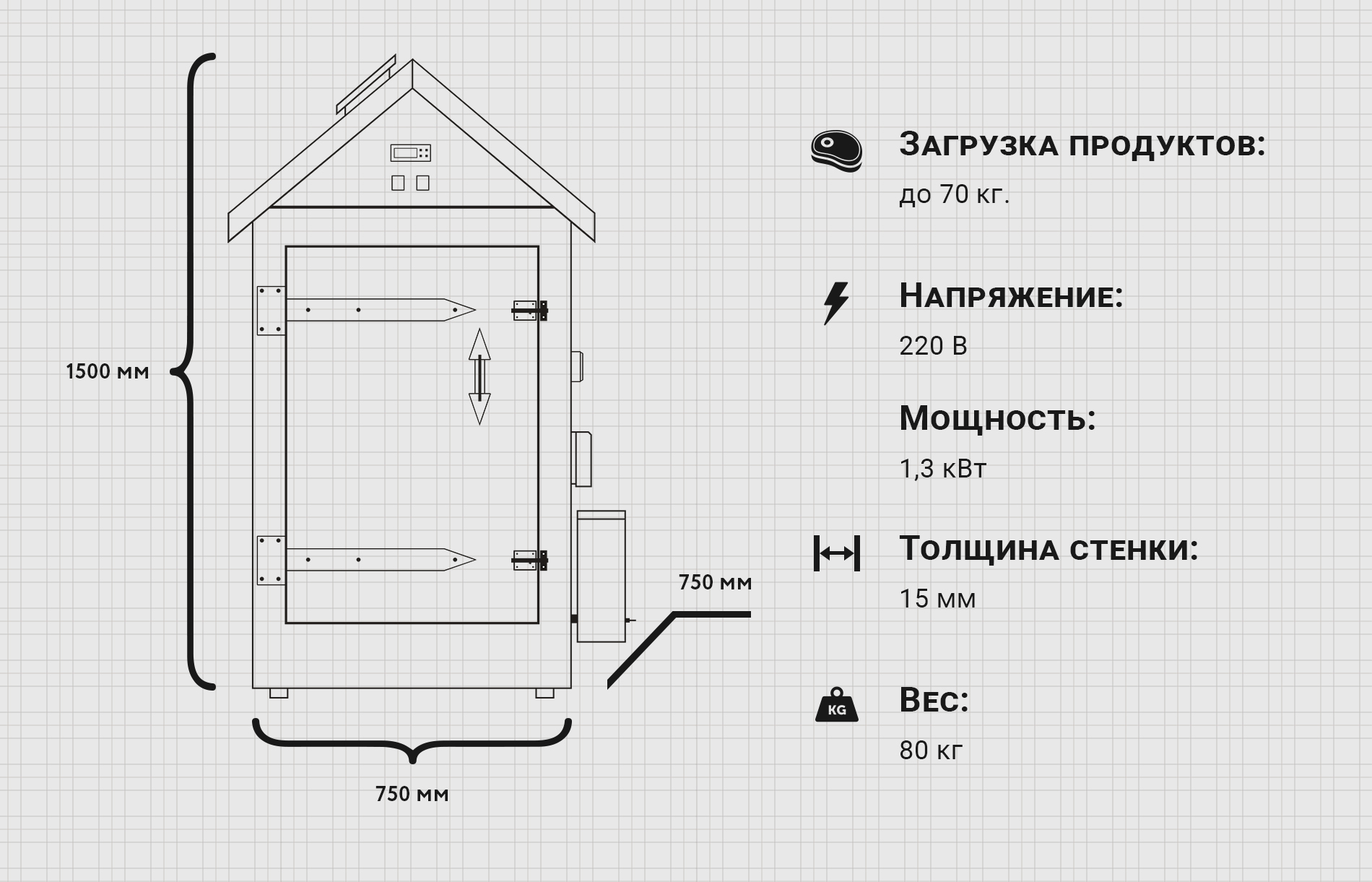

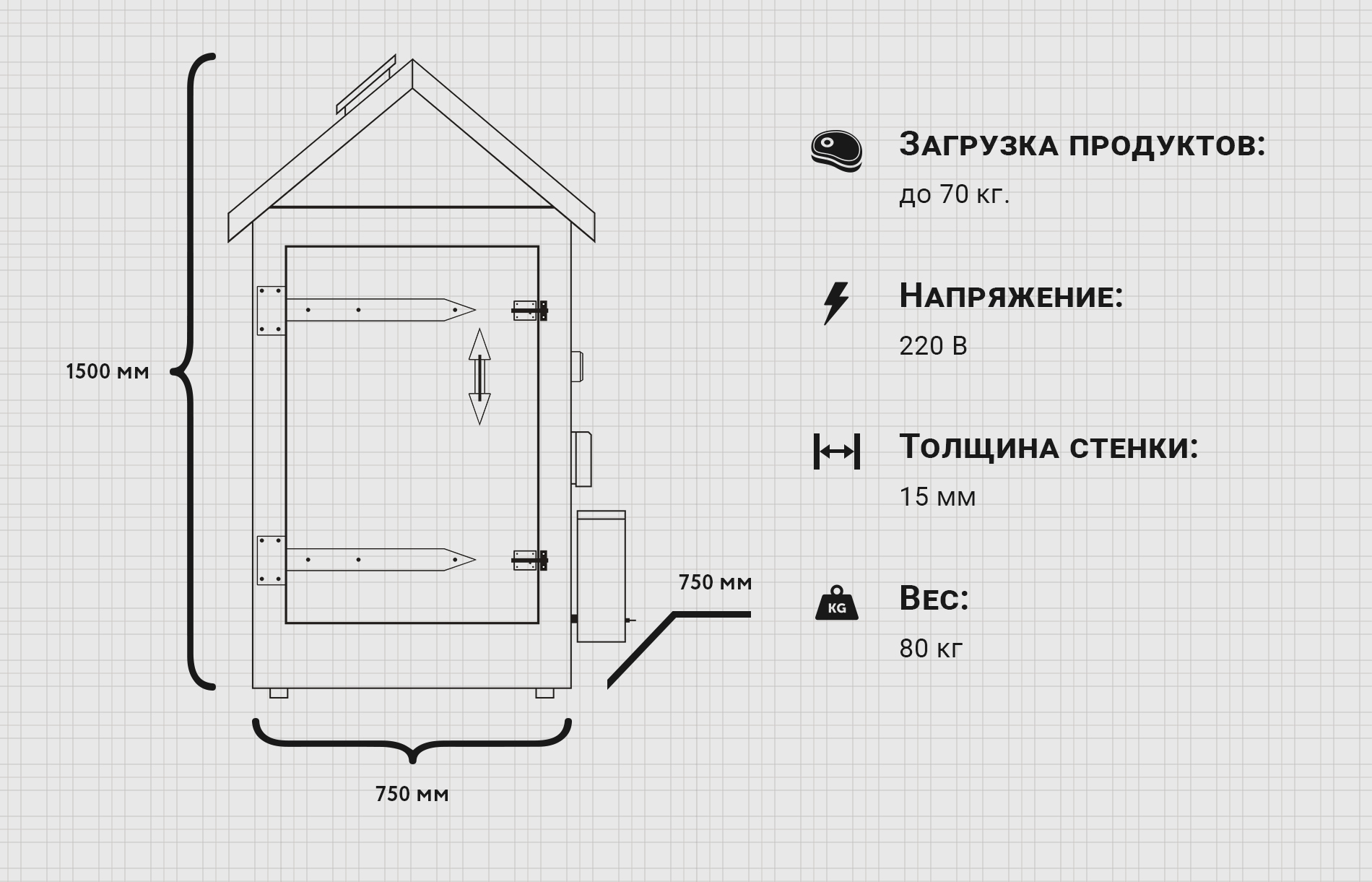

Коптильня деревянная

Не каждый может построить коптильню из кирпича своими руками, да и вообще это довольно дорогое сооружение. Более экономичная конструкция - это небольшой каркасный дом с двускатной крышей, оборудованный металлическими створками.Самый простой способ предполагает размещение очага внизу, для чего «домик» поднимается на небольшом основании из кирпича, сложенном без фундамента. В качестве дымохода можно использовать бетонный дымоход (рекомендуемый диаметр трубы - 12 см), для дымового канала можно взять обычную металлическую трубу без футеровки. Каркасная часть здания утеплена двусторонним пленочным утеплителем. В качестве камеры сгорания можно использовать готовую чугунную или стальную печь.

Коптильня горячего копчения

Оборудовать коптильню для горячего копчения намного проще, чем для холодного.Все, что вам понадобится, это любая металлическая емкость (не оцинкованная!), Которую вы установите на очаг. В качестве последнего подойдет несколько кирпичей, между которыми разводится костер. В тару устанавливаются решетки - сверху выкладываются продукты для копчения, снизу устанавливается поддон для слива жира. На дно емкости укладывается стружка слоем около 2 см, которую сбрызгивают водой. Через полтора часа ароматное угощение готово.

ДОМАШНИКИ - ЧЕРТЕЖИ ПРИБОРОВ

Кемпинг не будет полным без вкусных ароматных копченостей.Обустроить простую коптильню на приусадебном участке можно из любого подручного средства - старого жестяного ведра, бочки или железного ящика.


Смотрите также: Коптильня - вкладыш для мангала своими руками (фото + чертеж-схема)


1.

КИРПИЧНОЕ КОПЧЕНИЕ

Размер коптильни 51 х 54 см. Коптильня изготовлена ​​из красного кирпича (силикатный кирпич не используется), огонь от рыбы изолирован слоем камней, уложенных на решетку. Размеры духовки зависят от размера и количества рыбы, предназначенной для копчения.Коптильню накрывают влажной плотной тканью или хорошо подогнанной крышкой. На стенках и крышке топки крепятся решетки и крючки.

2. БУНКЕР ИЗ ЖЕЛЕЗНОГО ЯЩИКА

Размер коптильни 100 х 60 см.

1 - Топка кирпичная на глиняном растворе;

2 - ящик металлический; 3, 4 - уголки для стержней и решеток;

5 - крючки восьмерки;

6 - плотная ткань;

7 - поддон;

8 - решетка;

9 - топка с дровами

Z.ДЫМ ИЗ МЕТАЛЛИЧЕСКОЙ БОЧКИ

Коптильня из металлической бочки, в которой установлена ​​одна или несколько решеток. Для их крепления к стенкам ствола изнутри приваривают уголки. С одной стороны у бочек вырезаем дно и делаем деревянную крышку. На дно бочки выкладываются комочки, стружка, опилки, еще можно поставить емкость с водой, а лучше с растительным маслом, добавив в нее перец и другие специи для придания рыбе желаемого вкуса.

4.ДЕРЕВЯННЫЙ КЕГ SITES

Самый простой вариант: основа из 14 кирпичей, 2 используются для регулирования расхода воздуха. Дно бочки снимается и кладется на кирпичи. Внутри верха ствола забиваются гвозди для крепления проволоки. Ствол покрыт влажным плотным матом.

ПОЛЕЗНЫЕ СОВЕТЫ ДЛЯ КОПЧЕНИЯ РЫБЫ

Для горячего копчения подходит разнообразная рыба, как морская, так и речная - от осетра до плотвы. Главное, собрать рыбу одного вида и одного размера, тогда дым равномерно проникает в тушки.Если они будут разного размера, то время довести их до готовности будет разным.

Готовьте коптильню, она должна быть чистой! На дно положите такие же по размеру бруски дерева. Слишком тонкие ветки, опилки и стружка быстро воспламеняются, а вместе с ними загораются более толстые ветки. В результате рыба пригорит или покроется копотью (правильно копченая рыба имеет золотисто-бронзовый цвет без следов сажи). Немного щепок и опилок можно добавлять только для розжига.

Перед закладкой рыбу прогрейте коптильню 20-30 минут.Поставьте поддон, поставьте решетку с рыбой или повесьте на крючки. Перед тем, как подвесить каждую рыбку, скрутите несколько витков шпагата на

не развалился при курении. Следите за тем, чтобы рыбки не касались стенок и друг друга. Если коптить рыбу на решетках, то расстояние между ними должно быть 15-20 см. Крупную рыбу поставьте ближе к огню.

Продолжительность копчения рыбы составляет в среднем 2-3 часа (зависит от конструкции коптильни и определяется опытным путем). Цвет дыма определяет, как идет процесс копчения.На первом этапе дым густой - испаряется влага, затем он становится беловатым и менее обильным. Дым с желтым оттенком означает, что рыба подгорела. Некоторый доступ кислорода через крышку коптильни необходим, а это положительно сказывается на вкусовых качествах рыбы. При этом испаряется лишняя влага, рыба сушится, процесс копчения проходит быстрее. Когда рыба запечется и приготовится, закройте трубку крышкой, потушите огонь в печи и засыпьте ольховыми опилками.Теперь рыба пропитается основным ароматом.

Мякоть правильно копченой рыбы легко отделяется от кожи и костей, она равномерно пропекается и рассыпается. При неправильном копчении рыба будет горькой на вкус и вязкой. Если рыба разваливается и из нее вытекает жир, значит, она хранилась в духовке.


Ссылка по теме: Мангал-мангал-коптильня своими руками


КОПТИЛЬНАЯ СВОИМИ РУКАМИ - ВИДЕО

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками - домохозяину!»

  • Коптильня - вкладыш для мангала своими руками (фото + чертеж-схема) Как сделать коптильню в виде . ..
  • Коптильня для сала и мяса своими руками - описание и чертеж КАК СДЕЛАТЬ ПАРА ДЛЯ КОПЧЕНИЯ ...
  • Электрокоптильня на базе ТЭНа своими руками (Чертежи + фото) Электрокоптильня для холода своими руками...
  • Коптильня своими руками с вентилятором МОБИЛЬНЫЙ БУНКЕР С СОБСТВЕННЫМ ВЕНТИЛЯТОРОМ ...
  • Металлический мангал - шаг за шагом Мангал из металла своими руками Прошлое ...
  • Конюшни складные козочки для мастерской своими руками - фото и рисунок Козочки складные для мастерской ...
  • Кафельный стол своими руками - декор Старый декор стола У многих есть где-то ...

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • Как построить коптильню

    Книги

    Автор: Storey Publishing

    В октябре 2014 года мы показали вам самодельную деревянную коптильню.(Вот моя фотография рядом с моей.) Чтобы сделать конструкцию еще более прочной - и приверженность искусству курения - шлакоблоки - лучший способ. Очень доступная книга Build a Smokehouse предлагает наиболее полные из известных мне инструкций по созданию коптильни из шлакоблоков. Вот отрывок, который возбуждает ваш аппетит.

    – Стивен

    Постоянные коптильни могут быть сделаны из камня, бревен, бетона или деревянных элементов каркаса и должны быть достаточно большими, чтобы удовлетворять потребности средней семьи (обычно это конструкция размером 6 x 8 x 8 дюймов).В этих зданиях бетонный пол необходим для защиты дома от грызунов, а бетонные опоры устанавливаются ниже линии замерзания, чтобы обеспечить прочную и долговечную конструкцию. Костровище, находящееся за пределами здания, выводится через пол в коптильню.

    Место для коптильни должно располагаться на расстоянии не менее 50 дюймов от других зданий в качестве меры предосторожности при пожаре, особенно если вы будете строить каркасную конструкцию. Топка должна располагаться на расстоянии не менее 4 дюймов (желательно больше) от коптильни. На рисунках изображено всего 4 дюйма плитки для дымового канала; купите дополнительную плитку, если ваша топка подальше. Дымовое отверстие топки должно быть ниже дымового отверстия в полу коптильни для облегчения движения дыма вверх; оптимальный шаг - 30 градусов. Также полезно разместить коптильню на холме.

    Фундамент коптильни и топки должен выходить ниже линии замерзания вашего участка. (Это может означать перемещение коптильни, если почва полна валунов.) В холодных регионах с глубокой линией промерзания вам понадобится больше песка, гравия и цемента.

    Коптильня из бетонных блоков

    План этажа

    Костровище

    Обрамление двери

    Полные инструкции и список необходимых материалов можно найти в буклете Постройте коптильню .

    Отрывок и иллюстрации из Бюллетеня мудрости страны Стори, Построй коптильню (Стори Паблишинг, 1981).


    Архитектурный чертеж коптильни («коптильня в служебном доме, коптильня в« Найтингейл-хаусе », коптильня в« Кейси-Лот », коптильня в« Ван Гарретт-хаус », коптильня в Тэзвелл-холле, коптильня в доме Ли и коптильня в отеле« Элиза ».

    Коулман Дом »)

    Библиотека Конгресса не владеет правами на материалы в своих коллекциях. Следовательно, он не лицензирует и не взимает плату за разрешение на использование таких материалов и не может предоставить или отказать в разрешении на публикацию или иное распространение материала.

    В конечном счете, исследователь обязан оценить авторские права или другие ограничения на использование и получить разрешение от третьих лиц, когда это необходимо, перед публикацией или иным распространением материалов, найденных в фондах Библиотеки.

    Для получения информации о воспроизведении, публикации и цитировании материалов из этой коллекции, а также о доступе к исходным элементам см .: Чертежи архитектуры, дизайна и проектирования (ADE) - Информация о правах и ограничениях

    • Информация о правах человека : Публикация может быть ограничена. Для получения информации см. «Чертежи архитектуры, дизайна и проектирования (ADE)» (https://www.loc.gov/rr/print/res/103_ade.html).
    • Номер репродукции : ---
    • Телефонный номер : ADE - БЛОК 1795 [P&P]
    • Консультации по доступу : Оригинальные материалы предоставляются только по предварительной записи.

    Получение копий

    Если изображение отображается, вы можете скачать его самостоятельно.(Некоторые изображения отображаются только в виде эскизов вне Библиотеке Конгресса США по соображениям прав человека, но у вас есть доступ к изображениям большего размера на сайт.)

    Кроме того, вы можете приобрести копии различных типов через Услуги копирования Библиотеки Конгресса.

    1. Если отображается цифровое изображение: Частично качество цифрового изображения зависит от того, был ли он сделан из оригинала или промежуточного звена, такого как копия негатива или прозрачность.Если поле «Номер воспроизведения» выше включает номер воспроизведения, который начинается с LC-DIG ..., то есть цифровое изображение, сделанное прямо с оригинала и имеет достаточное разрешение для большинства целей публикации.
    2. Если есть информация, указанная в поле «Номер репродукции» выше: Вы можете использовать номер репродукции, чтобы приобрести копию в Duplication Services. Это будет составлен из источника, указанного в скобках после номера.

      Если указаны только черно-белые («черно-белые») источники, и вы хотите, чтобы копия показывала цвет или оттенок (если они есть на оригинале), вы обычно можете приобрести качественную копию оригинал в цвете, указав номер телефона, указанный выше, и включив каталог запись ("Об этом элементе") с вашим запросом.

    3. Если в поле «Номер репродукции» выше отсутствует информация: Как правило, вы можете приобрести качественную копию через службу копирования.Укажите номер телефона перечисленных выше, и включите запись каталога («Об этом элементе») в свой запрос.

    Прайс-листы, контактная информация и формы заказа доступны на Веб-сайт службы дублирования.

    Доступ к оригиналам

    Выполните следующие действия, чтобы определить, нужно ли вам заполнять квитанцию ​​о звонках в Распечатках. и Читальный зал фотографий для просмотра оригинала (ов). В некоторых случаях суррогат (замещающее изображение) доступны, часто в виде цифрового изображения, копии или микрофильма.

    1. Оцифрован ли элемент? (Миниатюрное (маленькое) изображение будет видно слева.)

      • Да, товар оцифрован. Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых случаях доступны только эскизы (маленькие) изображения, когда вы находитесь за пределами библиотеки Конгресс, потому что права на товар ограничены или права на него не оценивались ограничения.
        В качестве меры по сохранности мы обычно не обслуживаем оригинальный товар, когда цифровое изображение доступен. Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой библиотекарь. (Иногда оригинал слишком хрупкий, чтобы его можно было использовать. Например, стекло и пленочные фотографические негативы особенно подвержены повреждению. Их также легче увидеть в Интернете, где они представлены в виде положительных изображений. )
      • Нет, товар не оцифрован. Пожалуйста, перейдите к # 2.
    2. Указывают ли приведенные выше поля с рекомендациями по доступу или Номер вызова, что существует нецифровой суррогат, типа микрофильмов или копий?

      • Да, существует еще один суррогат. Справочный персонал может направить вас к этому суррогат.
      • Нет, другого суррогата не существует. Пожалуйста, перейдите к # 3.
    3. Если вы не видите миниатюру или ссылку на другого суррогата, заполните бланк звонка. Читальный зал эстампов и фотографий. Во многих случаях оригиналы могут быть доставлены в течение нескольких минут. Другие материалы требуют записи на более позднее в тот же день или в будущем. Справочный персонал может посоветуют вам как заполнить квитанцию ​​о звонках, так и когда товар может быть подан.

    Чтобы связаться со справочным персоналом в Зале эстампов и фотографий, воспользуйтесь нашей Спросите в библиотеке или позвоните в читальный зал с 8:30 до 5:00 на 202-707-6394, и нажмите 3.

    9 планов курильщиков своими руками для создания собственного курильщика: от новичка до опытного

    Создание собственного курильщика - отличный проект для любого питмастера, который любит делать все своими руками и хочет получить удовольствие от знания, что они не просто приготовили еду, они построили коптильню, в которой она была приготовлена!

    Первое, что вам нужно сделать перед тем, как приступить к работе, - это решить, какого типа курильщика вы собираетесь построить.

    Чтобы помочь вам начать работу, мы составили список из 9 сборок для курильщиков, сделанных своими руками.

    Есть множество различных видов самодельных курильщиков. Чтобы помочь вам сузить круг вопросов, мы включили в список инструменты, которые вам понадобятся, и ссылки на то, где вы можете найти пошаговые руководства по процессу сборки.

    Приступим.

    Щелкните, чтобы сразу перейти к каждой теме

    1) Создайте свой собственный уродливый барабан для курения

    Popular Mechanics

    Уродливый барабан-курильщик настолько прост и прост в сборке, насколько это возможно.План состоит в том, чтобы превратить пищевую бочку емкостью 55 галлонов в коптильню всего за несколько часов с минимальными усилиями и без сварки.

    Первое, что вам нужно сделать, это установить источник для барабана. Вы можете купить новую бочку емкостью 55 галлонов примерно за 150 долларов или подержанную примерно за 20 долларов.

    При покупке барабана убедитесь, что на него не нанесено эпоксидное покрытие для предотвращения ржавчины. Эпоксидная смола плохо отреагирует на нагрев, и последнее, что вам нужно, - это коптить мясо в токсичных парах.

    Получив барабан, его нужно очистить, а затем отполировать изнутри мелкой наждачной бумагой. Остальная часть конструкции так же проста, как прикрепление четырех воздухозаборников с использованием легко доступных сантехнических материалов, создание пожарной корзины из просечно-вытяжной металлической сетки и прикрепление ручки к крышке.

    После того, как вы соберете детали и инструменты, вы сможете построить уродливую барабанную коптильню своими руками за полдня, и, что самое главное, вам не нужно будет ничего сваривать.

    Если вам нравится идея уродливой барабанной курильницы, но у вас нет места или инструментов, необходимых для ее сборки самостоятельно, 18 от компании PitBarrel Cooker Company.5 ″ Classic Pit Barrel Cooker - отличная готовая к использованию альтернатива.

    Необходимые основные материалы

    • Бочка для пищевых продуктов емкостью 55 галлонов без эпоксидной смолы с крышкой
    • 4 трубы с резьбой ¾ дюйма длиной 24 дюйма
    • Колено 90 градусов с резьбой ¾ дюйма
    • Кусок расширенной металлической сетки 12 x 48 дюймов
    • Мелкая наждачная бумага
    • Различные приспособления (см. Пошаговое руководство)

    Возможно, вам будет удобнее заказать самодельный барабан-коптильню, подобный этому, у Big Popp Smokers.

    Необходимые инструменты

    • Угловая шлифовальная машина
    • Сверло
    • Тиски
    • Гаечный ключ
    • Режущий стол

    Необходимые навыки

    Пошаговое руководство

    Перейдите на сайт popularmechanics.com, чтобы получить полную информацию об этой сборке, включая исчерпывающий список всех необходимых вам частей, и посетите сайт howtobbqright.com, чтобы получить бесплатные планы CADD в формате PDF для вашего уродливого курильщика барабанов.

    У нас также есть руководство по лучшим барабанным курильщикам, которые вы можете купить, если вам не нравится делать это своими руками.

    2) Курильщик для горшков своими руками

    Если у вас внезапно возникла тяга к копченому мясу, но у вас нет курильщика, не паникуйте. До того, как сделать свой собственный из пары глиняных цветочных горшков, нужно всего лишь одно небольшое путешествие в местный садовый центр.

    Ага, вы не ослышались.

    Первое, что вам нужно сделать, это просверлить отверстия для вентиляции в ваших глиняных горшках.Чтобы сделать это, не треснув горшок, начните с сверла меньшего размера и доведите его до нужного размера.

    Чтобы контролировать поток воздуха в кастрюле, срежьте пару винных пробок, чтобы они вошли в отверстия для воздуха.

    Один из ваших глиняных горшков будет служить держателем для угля. Поместите кирпич на дно горшка и поставьте сверху на кирпич небольшую решетку для барбекю, чтобы удерживать угли.

    Ваш верхний горшок будет тем, что держится в дыму. Обе кастрюли могут сильно нагреться, поэтому лучше всего снабдить верхнюю кастрюлю ручкой, просто просверлив два отверстия в дне и установив стандартный U-образный болт.

    После завершения сверления и стружки пробки вы готовы к работе. Если у вас есть доступ к рулону уплотнительной ленты для барбекю, вы можете использовать его для лучшего уплотнения между горшками, но это не конец света, если вы этого не сделаете.

    Положите раскаленные угли на решетку на дно кастрюли и добавьте размоченную щепу. Поместите пищу над ней на обычную круглую решетку для барбекю и поставьте верхнюю кастрюлю сверху, чтобы закрыть ее.

    Работа сделана!

    Необходимые основные материалы

    • Две глиняные горшки для цветов
    • Прокладка для барбекю
    • П-образный болт (с гайками и шайбами)
    • Винные пробки
    • Круглая решетка для гриля
    • Маленькая решетка для барбекю для барбекю

    Необходимые инструменты

    Требуемые навыки

    Пошаговое руководство

    В блоге belairdirect есть простое руководство по сборке курильницы для цветочных горшков, и вы можете посмотреть, как они собирают ее в режиме реального времени на YouTube.

    3) Офсетный курильщик, использующий старый бензобак

    Эта сборка немного сложнее, но если у вас есть навыки и оборудование, это, безусловно, бюджетный способ заработать себе курильщика.

    Старый бензобак, о котором идет речь, образует варочную камеру офсетного коптильня, а часть DIY добавляет раму и топку.

    Слово предупреждения. В отличие от уродливого курильщика барабана или курильщика цветочного горшка, это сложная конструкция, требующая специальных инструментов, навыков и изрядного количества времени.

    Вам нужно будет разрезать и сварить стальные коробчатые секции, чтобы сделать каркас, стальную пластину, чтобы сделать топку, и стальную трубу, чтобы сделать дымоход.

    Есть также довольно сложные металлические конструкции, необходимые для того, чтобы собрать все части вместе и убедиться, что нет утечек и что воздушный поток правильно циркулирует дым в камере для приготовления пищи.

    Однако, если вы человек, который любит сложные задачи и имеет мастерскую, это отличный способ переработать старый бензобак во что-нибудь полезное.

    Необходимые основные материалы

    • Старый бензобак
    • Стальные коробчатые профили
    • Стальная обшивка
    • Стальная труба

    Необходимые инструменты

    • Токарный станок
    • Угловая шлифовальная машина
    • Сварочная горелка
    • Сверло
    • Тиски

    Необходимые навыки

    • Сварка
    • Сверление
    • Использование токарного станка
    • Современные слесарные работы

    Пошаговое руководство

    Вы можете увидеть полное видео о создании такого типа курильщиков на канале TJMake на YouTube и гораздо более крупную версию, созданную Taste of Texas Bar барбекю.

    4) Курильщик для картотеки своими руками

    По сравнению со сборкой офсетного коптильного аппарата с использованием старого бензобака, эта сборка настолько проста, насколько это возможно. Все, что вам нужно, - это старый металлический шкаф для папок, дрель и немного свободного времени.

    Вам понадобится неокрашенный шкаф для папок, потому что, как и в случае с уродливым барабанным курильщиком, эпоксидная краска, используемая для окрашенных, предотвращает выделение токсинов ржавчиной при нагревании.

    Как только у вас появится шкаф для документов, который можно купить за 110 долларов за новый или примерно за 60 долларов в секунду, вам нужно будет покрыть его термостойкой краской для барбекю.

    Как только вы это сделаете, просверлите отверстия для воздуха в верхней части шкафа и в нижней части вытяжек. Затем прикрепите к новому курильщику два датчика температуры сбоку: один вверху, другой посередине.

    Самый нижний лоток будет действовать как ваша топка, а в другие лотки вы можете поставить стандартные решетки для барбекю, чтобы хранить пищу. Время сборки этого проекта около 30 минут, если что.

    Необходимые основные материалы

    • Неокрашенный шкаф для папок
    • Стойки для барбекю
    • Два датчика температуры
    • Термостойкая краска

    Необходимые инструменты

    Требуемые навыки

    Пошаговое руководство

    Вам действительно не нужно много инструкций по сверлению отверстий в картотеке, но если вы хотите увидеть такого курильщика в действии, посмотрите это видео Брока Якина.

    5) Коптильня своими руками из поддонов

    В отличие от многих курильщиков в этом списке, этот проект очень большой и полностью сделан из дерева.

    Строительная часть этого проекта довольно проста.

    Вы разбираете старые деревянные поддоны, чтобы получить сырье для постройки простой конструкции надворной постройки, которую затем покрываете прочной алюминиевой фольгой.

    Дерево поддонов и алюминиевая дверная перегородка используются для изготовления полок, на которых размещаются продукты, а дно представляет собой топку из алюминиевого оклада.

    Вы можете купить бывшие в употреблении поддоны для этого проекта, также можно найти бесплатные поддоны для проектов из вторичной древесины. Если вы можете получить свои поддоны бесплатно, вы можете быстро превратить их в коптильню, достаточно большую, чтобы выкурить целую тушу животного, менее чем за 100 долларов.

    Необходимые основные материалы

    • 20-30 поддонов, в разобранном виде
    • Винты 2 1/2 дюйма
    • Винты 1 1/4 дюйма
    • Алюминиевый оклад
    • Крыша из гофрированной жести (4'x3 ') * это должен быть необработанный металл, не оцинкованный
    • Сверхпрочная оловянная фольга
    • Рулон алюминиевого экрана
    • Ручка (для двери)
    • Петли (3)

    Необходимые инструменты

    • Сабельная пила с биметаллическим лезвием (используется для разборки поддонов)
    • Сверлильный пистолет, желательно беспроводной
    • Сверла 1/8 бит и зенковка
    • Измерительная лента
    • Ножницы по металлу / олову
    • Универсальный нож
    • Гидравлическая пила или настольная пила
    • Пистолет для степлера
    • Защитные очки
    • Рабочие перчатки

    Необходимые навыки

    Пошаговое руководство

    Вы можете найти подробное руководство о том, как разобрать поддоны и как собрать их обратно в коптильню, на проектах своими руками. com.

    На сайте также есть видео из трех частей, показывающее, как это делать в режиме реального времени.

    6) Мусорный бак для курильщика

    Cruftbox

    Курильщик для мусора - отличный способ превратить имеющуюся в продаже электрическую плиту и алюминиевый мусорный бак в полностью исправный электрический курильщик.

    Вы просто прорезаете отверстие в боковой части мусорного ведра, чтобы шлейф от горячей плиты мог куда-то деваться.

    Затем вы кладете конфорку на дно мусорной корзины, а ящик для стружки - на нее.

    Стандартная круглая решетка для гриля для барбекю удерживает пищу наверху мусорного ведра, и когда дрова начинают дымиться, вы закрываете крышку.

    Вам нужно будет просверлить несколько отверстий для воздуха в крышке для улучшения циркуляции и отверстие сбоку для датчика температуры, но весь процесс займет у вас около 30 минут и стоит менее 50 долларов!

    Необходимые основные материалы

    • Мусорный бак с крышкой
    • Электрическая плита
    • Решетка
    • Ящик для стружки
    • Датчик температуры

    Необходимые инструменты

    • Сверло с высечным наконечником по металлу

    Необходимые навыки

    Пошаговое руководство

    Вы можете найти полное пошаговое руководство на Cruftbox. com, однако, поскольку вы просто просверливаете несколько отверстий в мусорном ведре, он может вам не понадобиться.

    7) Коптильня из шлакоблоков

    atcnick на https://www.smokingmeatforums.com/

    Если вы хотите построить что-то более прочное, чтобы коптить пищу, коптильня из дерева и шлакоблоков позволит вам сделать место для курения большого размера, не нарушая при этом денег.

    Конструкция этого проекта представляет собой основу из шлакоблока с деревянным курительным шкафом наверху.Дым идет из небольшой топки, выложенной тепловым кирпичом, которая отделена от коптильного шкафа.

    Преимущество постройки коптильни из дерева и шлакоблоков состоит в том, что ее быстро и легко построить, а когда вы закончите, у вас будет постоянное место для курения с большим количеством места.

    Это дополнительное пространство идеально подходит для копчения целых туш, огромных колбасных звеньев, больших кусков ветчины или говядины, а также колбасных изделий.

    Необходимые основные материалы

    • Мусорный бак с крышкой
    • Электрическая плита
    • Решетка
    • Ящик для стружки
    • Датчик температуры

    Необходимые инструменты

    • Кедр 2 x 4
    • Черная труба для печи
    • Дверь печи
    • Бетонные блоки
    • Глиняный кирпич
    • Огненный кирпич
    • Глиняный раствор
    • Болты
    • Дверные петли
    • Замок
    • дверная ручка Винты для настила 1/2 дюйма
    • Шурупы для дерева
    • Три части стальных пластин 16 калибра
    • Металлическая сетка

    Необходимые навыки

    Пошаговое руководство

    Вы найдете подробный отчет о том, как подобный проект проходит вместе на форуме Smokingmeatforums, а также множество полезных советов от авторов других форумов.

    8) Курильщик своими руками на бюджет

    Некоторые из проектов для самодельных курильщиков в нашем списке быстро строятся и стоят менее 50 долларов, но для лучших недорогих самодельных курильщиков вот как вы можете создать один за пять минут примерно за 10 долларов.

    Все, что вам нужно для этой сборки, - это две формы для выпечки из алюминиевой фольги, несколько охлаждающих решеток из нержавеющей стали, древесные гранулы, зажимы типа «бульдог» и немного прочной алюминиевой фольги.

    Курильщик состоит из двух противней из алюминиевой фольги, расположенных друг над другом и скрепленных зажимами типа «бульдог».Внутри кастрюль находятся стеллажи для охлаждения из нержавеющей стали, которые идеально опираются на удобный кирпич.

    Оберните древесные гранулы фольгой, пока не получите буррито из гранул. Затем вы прорезаете отверстие для воздуха сбоку нижней кастрюли и верхней части верхней.

    Зажгите буррито на гранулах паяльной лампой и поместите его в нижнюю кастрюлю рядом с воздушным отверстием сбоку. Положите еду на стальные решетки, скрепите сковороды вместе, и готово!

    Необходимые основные материалы

    • 2 формы для выпечки из алюминиевой фольги
    • Охлаждающая решетка из нержавеющей стали или решетки для обжига
    • Кирпичи (опция)
    • Зажимы Bulldog
    • Гранулы гикори
    • Сверхпрочная алюминиевая фольга

    Необходимые инструменты

    Необходимые навыки

    Пошаговое руководство

    Вы можете найти быстрое и легкое руководство для этого простого курильщика на канале Sous Vide Everything вместе с отличным рецептом копченых гамбургеров.

    9) Сборка коптильни из баллона с пропаном

    Это отличный пример того, как вы можете взять то, что обычно выбрасывают, например, пропановый баллон с истекшим сроком годности 100 фунтов, и превратить его в своего большого брата всегда популярного курильщика Weber Smokey Mountain

    .

    Первое, что вам нужно сделать, это добавить немного воды в пропановый баллон через клапан. Необязательно должно быть много воды, достаточно, чтобы она находилась внутри резервуара, в котором вы сверляете или режете, и предотвращала возгорание или остаточный пропан.

    Просверлите отверстие в дне резервуара, затем заполните весь резервуар водой через клапан, чтобы удалить оставшийся пропан. Когда он полностью наполнится, просто дайте ему стечь.

    С помощью угловой шлифовальной машины срежьте верхнюю часть с клапаном на баке. Затем вам нужно вытянуть две дверцы: одну для топки, а другую - для полок для мяса. К вырезанным частям нужно будет просто приварить петли, а затем снова прикрепить их к дверям.

    Вам нужно будет вырезать воздухозаборник на передней части дверцы топки и снять клапан в верхней части резервуара, заменив его дымоходом из стальной трубы.

    Решетки могут быть стандартными круглыми решетками для барбекю, если вы можете найти подходящие, или они могут быть изготовлены из просечно-вытяжной металлической сетки. Затем все, что вам нужно сделать, это вырезать отверстие для датчика температуры, и в основном все готово.

    Оригинальные строители предлагают использовать круглую металлическую пластину и большую миску для воды над дровами, чтобы защитить мясо и сохранить и снизить внутреннюю температуру.

    Необходимые основные материалы

    • Пропановый бак с истекшим сроком годности
    • Стальная труба
    • Расширенная металлическая сетка
    • Петли
    • Термостойкие ручки
    • Датчик температуры

    Необходимые инструменты

    • Машина для точечной сварки
    • Угловая шлифовальная машина
    • Сверло

    Необходимые навыки

    Пошаговое руководство

    У Эндрю В. есть отличное пошаговое руководство по превращению выброшенного баллона с пропаном в курильщика на YouTube, и он даже добавляет свой рецепт ребрышек, приготовленных в его самодельном устройстве.

    Завершение

    Как видно из приведенного выше списка, курильщик не должен быть дорогим. Вы можете сделать его из мусорного ведра, цветочных горшков или даже просто алюминиевых кастрюль и канцелярских принадлежностей.

    У вас есть самодельный курильщик, которым вы хотите похвастаться? Может быть, вы построили один из перечисленных нами, и у вас есть несколько советов для других питмастеров? Нам бы очень понравилось, если бы вы сообщили нам об этом в комментариях ниже!

    Коптильня, 1968-1970 гг. | Музей-студия в Гарлеме

    На этих изображениях, сделанных Робертом Колтоном, сотрудником коптильни, изображены первые члены коллектива, Уильям Т.Уильямс, Мелвин Эдвардс, Гай Сиарсия и Билли Роуз, а также публичные произведения искусства, которые они помогали создавать в Гарлеме. Созданный и основанный Уильямсом, коллектив вырос и включил в себя широкий спектр творческих практиков, объединенных преобразующим потенциалом публичного искусства. В 1968–70 годах Коллектив убрал участки вокруг Гарлема и нарисовал фрески на городских стенах, в результате чего район преобразился.

    Отражая южные корни членов и их социальную миссию, коллектив заимствовал свое название от южного народного «коптильня» - хранилища, где коптят мясо и хранят его в случае необходимости.Они отвергли образы соцреализма, которые использовали другие художники-монументалисты в то время, и вместо этого полагали, что могут изменить восприятие людей, изменив физическую среду и сделав ее «визуально и эстетически лучше, а значит, более человечной. . . Ссылаясь на художественные приложения африканского и доколумбового общества, а также на европейское Возрождение, а также на более современные влияния, такие как конструктивизм и мексиканский мурализм, Smokehouse полагал, что историческое использование публичного искусства и визуальная сила абстракции могут быть применяется к районам Гарлема с целью улучшения качества современной городской жизни.

    Коллектив подходил к каждому проекту, вовлекая сообщество на всех уровнях, консультируясь с районными организациями и лидерами перед началом работы и нанимая местных подростков и пожилых людей во время производства. Фрески никогда не писались выше двадцати пяти футов, что отражало практическую природу группы - высоту их лестницы - а также их миссию - физически и эмоционально охватывать окрестности своей работой. В свою очередь, сотрудничество Smokehouse создало в сообществе чувство самоуважения и гордости.Дети часто появляются на фотографиях Колтона, что свидетельствует об успехе Smokehouse в привлечении и преобразовании районов Гарлема. В некоторых они играют среди серии уличных скульптур, также созданных группой.

    Домашняя коптильня от Ask The Meatman, говядина, свинина, оленина, рецепты, кулинария и советы

    Книга по проектированию коптильни и копчения мяса

    Большинство книг по курению включают в себя один-два рисунка, несколько страниц о дымообразовании, а остальные страницы заполнены рецептами.Хотя эти рецепты обычно привлекают всеобщее внимание, технические ноу-хау при приготовлении и копчении мяса гораздо важнее. Говоря о холодном или горячем дыме, авторы не останавливаются только на указании диапазона температур для конкретного метода. Они также объясняют, почему один способ лучше производить определенные продукты, чем другой. Вторая часть книги «Дизайн коптильни» содержит все, что известно о дизайне курильщика, и снабжена более 100 рисунками и 50 фотографиями. Многие из них представляют собой подробные технические чертежи со всеми размерами для построения полностью функциональных единиц.Некоторые из них можно изготовить практически без каких-либо затрат, а когда они будут готовы, они позволят производить продукцию высочайшего качества.

    [Выдержка из книги ниже]

    Копчение, барбекю и приготовление на гриле.

    Многие люди не понимают разницы между курением, приготовлением барбекю и приготовлением на гриле. При приготовлении на гриле вы быстро запечатываете сок из готового куска. Приготовление на гриле занимает минуты. Курение занимает часы, а иногда и дни.

    Не дайте себя обмануть распространенным заблуждением о том, что, бросив немного влажных древесных стружек на раскаленный уголь, можно коптить мясо.В лучшем случае вы можете добавить немного аромата только снаружи, потому что в тот момент, когда внешняя поверхность мяса становится сухой и приготовленной, существует значительный барьер, предотвращающий проникновение дыма.

    Правильно прокопченный кусок мяса должен быть тщательно прокопчен как снаружи, так и внутри. Такого результата можно добиться только при длительном холодном копчении. Коптить при гриле не лучше, чем закачивать в него жидкий дым и утверждать, что продукт сейчас копченый.

    Давайте разгадываем некоторые тайны.Все эти способы отличаются друг от друга, особенно копчение и приготовление на гриле. Основным фактором, разделяющим их, является температура

    Копчение - без нагрева, 52F, от 1 часа до 2 недель

    Приготовление на гриле - нагрев, 200 F, несколько часов

    Приготовление на гриле - нагрев, 500F, минут

    Цель гриля - поджарить поверхность мяса и уплотнение в соках, создавая дымную карамелизованную корочку. Точно так же возводится преграда, препятствующая проникновению дыма внутрь. Мясо может иметь немного дымный привкус снаружи, но внутри его никогда не коптили.

    Барбекю подходит намного ближе, но недостаточно близко. Это длительный, медленный, непрямой метод с низким нагревом, при котором для копчения мяса используются древесные угли или кусочки дерева. Лучшее определение - это приготовление барбекю на дыму. Он идеально подходит для больших кусков мяса, например, целых свиней. Температурный диапазон 200? ? F по-прежнему слишком высок, чтобы коптить мясо, поскольку жир, связывающий мясо в колбасах, растает через оболочку, и конечный продукт будет иметь вкус панировочных сухарей.

    Курение - это то, о чем говорится: копчение мяса дымом, за которым может или не может последовать приготовление пищи. Некоторые продукты коптят только при низких температурах и никогда не готовят, но их можно есть. В целом можно сказать, что курение в большинстве случаев состоит из двух этапов:

    Курение
    Приготовление

    После того, как копчение закончено, мы увеличиваем температуру примерно до 170 ° F (76 ° C), чтобы начать приготовление.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
