Металлический пандус для инвалидов

Постройка качественного пандуса для инвалидов с соблюдением всех требований и норм, предусмотренных действующим законодательством, потребует значительных изменений в обустройстве внешнего вида крыльца или даже фасада здания. Зачастую владельцы магазинов или гостиниц не пытаются вникать в нормы и требования, предъявляемые к такого рода конструкциям, и прибегают к услугам фирм, производящих подобные сервисные устройства для инвалидов, что называется, на потоке. Поэтому среди многочисленных вариантов постройки для крыльца современного здания металлический вариант остается наиболее популярным.

Выбор: металлический пандус или бетонный

Среди множества причин, из-за которых большинство заездов для инвалидов изготавливается металлическими, можно указать несколько основных:

  • Практически 99% пандусов пристраивают к готовому крыльцу, намного проще и легче изготовить и «привязать» к лестнице металлическую конструкцию, чем перестраивать само крыльцо;
  • Большинство металлических пандусов изготавливается модульным способом, с подгонкой типовой конструкции к реальному крыльцу;
  • Применение нержавеющей стали, хромированных и никелированных деталей позволяет удачно вписать во внешний облик крыльца и входа в здание без лишних затрат;
  • Установка металлической конструкции проще и дешевле, не требует согласований с надзорными органами, не влияет на конструкцию здания и не требует капитальных работ с переделкой фундамента входной группы дома.

Важно! Металлические пандусы можно выполнить в виде легкосъемной конструкции, которая может быть установлена или демонтирована во время ремонта или реконструкции крыльца.

 Установка металлических пандусов

С точки зрения безопасности пользования, металлический заезд на крыльцо не является идеально прочным и удобным решением, но этот аргумент зачастую игнорируется, если речь идет о создании минимальных условий для движения инвалидов. Существует немало учреждений и просто мест, в которых количество посетителей в инвалидной коляске измеряется единицами в день, а то и в неделю. Поэтому перед выбором конструкции и способа установки пандуса, прежде всего, правильно оцениваем ситуацию:

  1. Если количество посетителей — инвалидов не превышает одного-двух человек в неделю, наиболее удобным вариантом будет съемный или откидной вариант металлического пандуса с резиновым покрытием. Его легко заказать или купить на фирме, предоставив продавцу чертеж своего крыльца или лестницы. Делать его своими руками — получится дороже, и если у вас нет навыка подобных работ, то лучше не заниматься самодеятельностью;
  2. При нагрузке в несколько человек в день вам потребуется стационарный вариант заезда. Такая конструкция проще съемного. При желании и большом количестве свободного времени небольшой металлический пандус вполне по силам изготовить, используя собственный чертеж;
  3. Если в конструкции заезда важен дизайн и внешний вид, стоит обратиться к специализированным фирмам, занимающимся профессиональной установкой пандусов. Своими руками такого уровня качества достичь очень сложно.

Важно! При любом варианте перед практической реализацией проекта покажите чертеж металлического пандуса со всеми техническими подробностями специалисту из архитектурного бюро.

Решаем проблему пандуса для инвалидов своими руками

В конструкции пандуса нет ничего, что требовало бы для его изготовления специальных навыков. Нужен хороший чертеж конструкции и нормальное знание СНиП или ГОСТа в части выполнения требований нормативов к конструкции. Далее берем чертеж своего крыльца с размерами и габаритами и подбираем подходящий вариант расположения пролетов и поручней.

При желании используя готовое решение, можно разработать систему металлических пролетов самостоятельно, изготовить эскиз, выполнить деталировку и посчитать смету постройки металлического пандуса.

Не стоит изобретать велосипед. Существуют десятки интересных решений с готовым чертежом и рекомендациями о применении материалов и сортамента металлических изделий. Это значительно упростит вам жизнь.

Далее нужно выполнить привязку проекта к вашему крыльцу. По схеме нужно, прежде всего, правильно расположить опоры под подъемные марши. Размечаем на местности и заворачиваем в грунт необходимое количество трубчатых свай. По расчетам обрезаем каждую пару свай под нужную высоту и привариваем к ним каркас из стального квадрата, тавра или трубы. В процессе изготовления каркаса важно выдержать все требования СНиП по углам наклона пролета. На изготовленный каркас необходимо уложить специальное перфорированное покрытие из листового металла. Изготовить его самому вряд ли вам по силам, поэтому придется приобретать готовое.

Кроме покрытия, придется заказывать и устанавливать на пандус готовое сертифицированное ограждение пролетов и площадок. Красивые поручни и перила с декоративным покрытием из хрома или никеля сделают конструкцию пандуса более привлекательно и эстетичной.

Кроме того, внешний вид стального каркаса пандуса не особо бросается в глаза, его можно окрасить эмалевой краской в тон оформлению всего крыльца, но предпочтительнее выполнить покрытие специальным фосфатным антикоррозионным составом.

Преимуществом металлического пандуса перед любым другим вариантом является возможность применения покрытия для марша или пролета специфического исполнения. Металлическое покрытие бывает из сваренных полос или толстого листового металла с перфорированными отверстиями или наваренными стальными рисками.

В отличие от керамической плитки или бетонного покрытия, такое покрытие легко пропускает воду в виде льда и снега, не бывает скользким и легко самоочищается от грязи даже при высокой интенсивности движения.

Стальное покрытие обладает высоким сцеплением как с подошвами обуви, так и с колесами коляски, практически не создает сопротивления движению. При правильном изготовлении срок службы такого покрытия может легко достигать 30-40 лет, без существенного износа. В большинстве случаев покрытие устанавливается отдельными листами, и при необходимости его можно легко сменить на новое.

Установленная на опорах конструкция не создает давление на грунт и не перегораживает площадку перед крыльцом, тем самым обеспечивает нормальное отведение дождевой воды от фундамента здания.

Варианты фирменной установки металлического пандуса

Если объем работ и отсутствие свободного времени не позволяет заниматься установкой металлического пандуса, более разумно воспользоваться услугами специализированных фирм. Найти мастерскую, способную воплотить чертеж в конкретный металл на сегодняшний день абсолютно не сложно. Но перед началом работ удостоверьтесь в способности фирмы изготовить качественную конструкцию пандуса, посмотрите на реально изготовленные конструкции пандусов, оцените качество их работы. Обязательно изучите чертеж их проекта и потребуйте визирования задания на изготовление руководящими специалистами, это пригодится при приеме результатов работы и устранения недостатков. Не всегда построенный металлический пандус на улице соответствует чертежу.

Главной проблемой при постройке металлического пандуса по чертежу и заданию заказчика является использование материалов низкого качества, с браком или отклонениями в размерах. При приеме работы оценивается общий вид и функциональные возможности пандуса. Проблемы с низким качеством хромированного или никелированного покрытия проявляются значительно позже. Вздувшийся слой хрома на поручнях может послужить основанием для жалоб или даже вынесения предписания контролирующими органами о непригодности использования такого пандуса для обслуживания инвалидов.

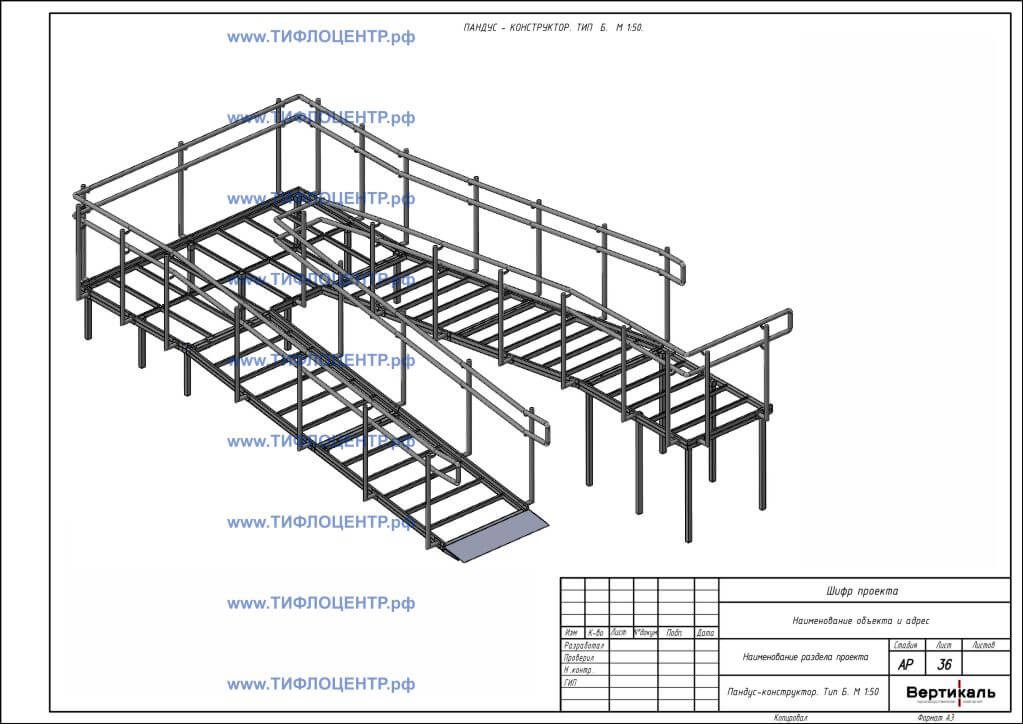

Модульные конструкции металлических пандусов

Чаще всего подобные конструкции представляют собой готовые секции, собираемые и подгоняемые на улице под конкретную высоту входной площадки крыльца. К неоспоримым преимуществам конструкции можно отнести дешевизну, легкость ремонта и модификации. Основную часть секций изготавливают промышленным способом, поэтому качество будущего пандуса на вашем крыльце зависит только от правильного выбора поставщика подобных модулей.

Большую часть монтажных работ модульных вариантов пандуса фирмы – подрядчики выполняют в течение трех-четырех дней. Если предприятие гарантирует выполнение работ в течение одного дня, стоит внимательно приглядеться к качеству монтажа и сборки конструкции.

Если возникнет необходимость, конструкцию металлического пандуса можно усовершенствовать или видоизменить, но подобные возможности следует обязательно оговаривать с техническими специалистами фирмы.

Заключение

Легкая и прочная конструкция металлического пандуса для инвалидов используется значительно чаще бетонных схем или комбинированных построек. В некоторых случаях внешний вид металлического пандуса не уступает по красоте и эффектности отделки, основным конструкциям крыльца.

размеры, требования по ГОСТ, монтаж своими руками

Наличие пологих спусков на входах обеспечивают людям с ограниченными возможностями передвижения свободный доступ в жилые и общественные здания наравне со здоровыми людьми. Поэтому такие конструкции должны создавать все необходимые условия для свободного подъезда без каких-либо ограничений.


Согласно существующим нормативам, каждое здание общественного пользования должно иметь хотя бы один вход, оборудованный специальной наклонной поверхностью, которую называют пандус, для проезда инвалидных колясок.

За последние годы в Российской Федерации этим вопросам уделяется большое внимание со стороны законодательных структур. Принятые законодательные нормативы содержат статьи, требующие обязательного строительства специальных конструкций и сооружений для возможности передвижения людей, находящихся в инвалидных колясках.

Существующие виды пандусов

По конструктивным вариантам установки все пологие спуски можно разделить на стационарные и съемные, предназначенные для временного пользования. Стационарные сооружения могут иметь капитальную фиксированную или откидную конструкцию. Неподвижные пандусы для инвалидов в общественных зданиях устанавливают на входах, подъемах на первый этаж и в местах общего пользования.

Откидные системы используют в подъездах или на других лестничных спусках небольшой ширины и длины. В этих случаях поворотные пандусные листы или рамы устанавливаются вертикально у стены, закрепляются защелкой и опускаются в рабочее положение только при необходимости проезда инвалида.

Телескопический пандус.

Съемные модели применяются в качестве мобильных съездов для установки в любом месте при необходимости. Наиболее распространены три переносные конструктивные версии:

  1. телескопические пандусы для инвалидов, с возможностью регулировки по длине;
  2. раскладные рамповые, отличающиеся набольшим весом;
  3. складываемые в рулон ролл-пандусы, легко помещающиеся в багажнике легкового автомобиля.
Рампа.

В качестве отдельной разновидности следует упомянуть о выдвижных конструкциях, установленных на общественном транспорте. Привести в действие такое устройство можно путем простого нажатия кнопки или это сделает водитель транспортного средства со своего места.

Ролл пандус.

Конструкции стационарных спусков

Капитально установленным пандусом для инвалидных колясок называют строительную конструкцию из бетона, каменных материалов или металла, имеющую ровную поверхность с нормативным углом наклона. В верхней и нижней точке такого сооружения расположены горизонтальные площадки для возможной остановки после спуска или подъема. Они значительно облегчают процесс пользования наклонным подъездом.

Требования норм и правил определяют монтаж пандусов во всех случаях несовпадения горизонталей примыкающих поверхностей более 50 мм. При перепаде высот более 200 мм конструкция должна состоять из трех основных элементов:

  1. верхней горизонтальной платформы;
  2. наклонного спуска для перемещения;
  3. нижней площадки или ровной прилегающей поверхности с твердым покрытием.

Размеры остановочных платформ и ширина пандуса должны соответствовать габаритам выпускаемых колясок. В случае длины наклонного спуска более 9 метров, предусматривается промежуточная поворотная площадка, от которой начинается второй маршевый подъем.

При разнице меньше 200 мм, горизонтальные платформы не устанавливаются, а конструкция проезда представляет собой упрощенный перекатный мостик. В отдельных случаях при крайне стесненном пространстве допускается возведение винтовых сооружений или установка механических подъемников.

Дорожка и площадки с внешней стороны должны ограждаться устойчивыми перилами с нормируемой высотой. Для обеспечения устойчивости стационарный пандус, как и любая капитальная строительная конструкция, должен иметь опорный фундамент, способный нести данную весовую нагрузку.

Действующие строительные нормы

Требования к конструкции пандусных спусков для передвижения инвалидных колясок определяются тремя действующими документами:

  • СНиП 35-01-2012;

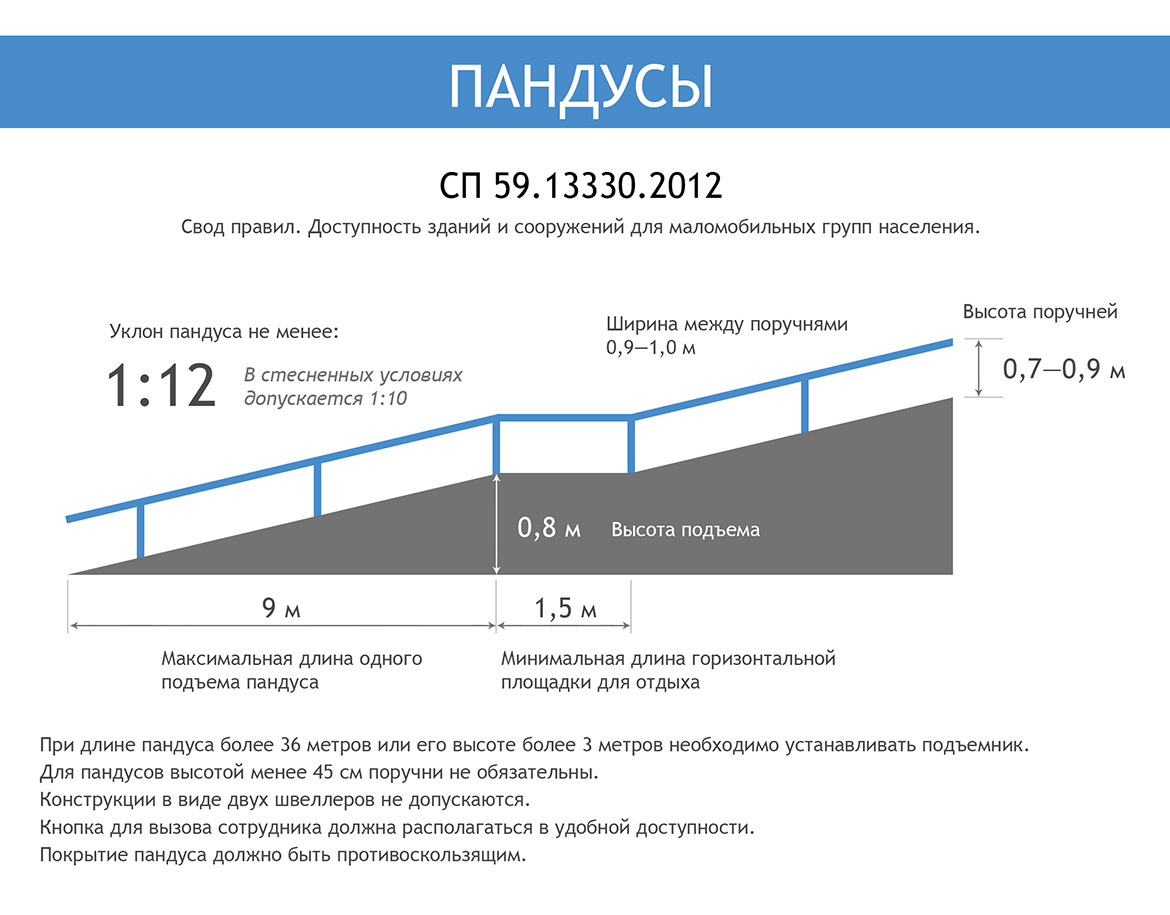

  • Свод Правил 59.13330.2012;
  • ГОСТ Р 51261-99.

В СНиП подробно изложены все конструктивные требования к размерам пандусов для инвалидов при стационарных условиях монтажа. Указаны необходимые углы наклона маршей, их ширина, предельная длина, размеры площадок и дополнительные установочные элементы в виде перильных ограждений, страховочных бортиков и другого.

Свод Правил (СП) — это более актуальная расширенная редакция СНиП. Указанные в нем нормативы несколько отличаются в сторону уменьшения углов наклона пандусной дорожки и ее предельной длины, увеличения ширины проезда и габаритов площадок, устройства дополнительных элементов для обеспечения большей безопасности и удобного пользования.

Однако следует учесть, что СНиП законодательно выше по техническим указаниям, чем СП. Поэтому, если в технических условиях и проектной документации не оговаривается выполнение работ по требованиям Свода Правил, то выполняются обычные нормативы.

Требования Государственного стандарта и СНиП к устройству пандусов идентичны, но особенность ГОСТ заключается в более подробном изложении к установке перильных ограждений. В нем точно указано, в каких случаях установка перил является обязательной и изложены подробные требования к их конструкции.

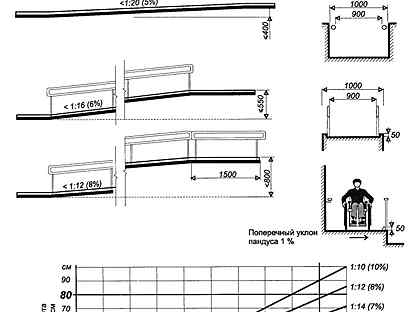

Нормативные размеры и конструкции

Высота подъема одного пролета — не более 800 мм. Эта величина обеспечивает горизонтальную длину максимально возможного спуска до 9,0 м. Ширина пандуса для инвалидов-колясочников при движении только в одну сторону — от 1500 мм, в случае встречного пересечения — от 1800 мм.

Оптимальная ширина составляет 2000 мм. По краю дорожки устанавливается бортик высотой 50 мм или металлическая трубка на высоте 100 мм.

Подбор оптимальной ширины.

Изготовление двухколейных вариантов конструкций допускается только в случаях индивидуального пользования. В зоне общественной застройки пандусные спуски должны иметь единое сплошное покрытие. Для подъема сопровождающего помощника допускается наличие посередине дорожки полосы ступеней шириной до 400 мм.

Предельные углы спуска

Уклон пандуса для инвалидов по новым нормам не может превышать 8%-15%. Это означает, что на один метр горизонтальной длины величина подъема составляет 8-15 см. В практике строительства за оптимальную величину наклона принимают показатель 10% и увеличивают его только при невозможности принятия другого решения.

Предельная величина перепада высот никогда не должна превышать 18%.

На существующие лестницы установка пандусов запрещена из-за несоответствия уклона нормативным требованиям.

Требования к площадкам

Все пандусы оборудуются входными, верхними и, при необходимости, промежуточными площадками. Согласно указаниям СП 59.13330.2012, их размеры должны соответствовать следующим показателям:

  • ширина — не менее 1850 мм;
  • глубина при дверях открывающихся внутрь здания 1400 мм и наружу – 1500 мм;
  • размер места для разворота коляски — от 2200 мм.

При открывании входных дверей наружу, размеры площадки должны учитывать возможность маневрирования инвалидной коляски в этот момент. Поэтому ширина или глубина могут быть увеличены.

Для исключения возможного обледенения конструкций, расположенных на открытом воздухе и не имеющих навеса, их поверхность должна быть покрыта антискользящим материалом или иметь подогрев, работающий в холодное время года.

Ширина промежуточной площадки должна совпадать по размеру с подходящими к ней дорожками. Рекомендуемые планировочные решения соответствуют следующим размерам:

  • на едином прямом марше — 900х1400 мм;
  • при ширине дорожки 900 мм и наличии поворота на 90 градусов — 1400х1400 мм;
  • при ширине спуска 1400 мм и изменении направления под прямым углом — 1400х1500 мм;
  • на промежуточных площадках с полным разворотом — 1500х1800 мм.

Для обеспечения более удобного движения коляски, конфигурация поворотной платформы может иметь с одной стороны овальную форму. Края промежуточных площадок, так же, как и дорожки, должны иметь нижнее обрамление в виде бортика или металлической трубы.

Откидная платформа для подъема на площадку первого этажа.

Элементы ограждения

Определение высоты, крепления и типа конструкции ограждений пандуса должно выполняться в соответствии с требованиями изложенными в ГОСТ Р 51261-99. Любая сторона пандуса и площадки при отсутствии примыкающей стены должна быть ограждена. Конструкции ограждений должны предусматривать наличие одинарных или разновысоких парных поручней, перил и ограждающих бортов. Нормативные требования к ограждениям:

  • установка на всех участках наклонных дорожек и горизонтальных площадок;
  • высота расположения основных поручней — 700 мм от поверхности пандуса, вспомогательных — 900 мм;
  • расположение поручней должно быть в виде сплошной линии на одном расстоянии от поверхности спуска;
  • крепление ограждений производится только с наружной торцевой стороны;
  • на окончании нижнего марша перила и поручни должны выступать на 300 мм;
  • сечение поручней круглое, с поперечным диаметром 30-50 мм.

Материал конструкции ограждения должен быть защищен от возможного воздействия коррозии и иметь достаточную механическую прочность для сопротивления боковым нагрузкам.

Нормативные размеры поручней.

Как сделать пандус самостоятельно

Установка откидного пандуса для инвалидов в подъезде согласования от жильцов не требует. По закону каждый человек с ограниченной способностью к передвижению имеет право на создание условий, позволяющих ему перемещаться по своему дому. Единственное правило заключается в том, что установленная конструкция не должна создавать помех другим людям, проживающим в этом подъезде.

Чертеж пандуса.

Уклон въезда по направляющим, установленным на стандартный лестничный марш, конечно, не соответствует нормативным требованиям. Но, в присутствии сопровождающего, наличие складного пандуса для инвалидов на лестничный марш намного облегчает процесс подъема в коляске.

К тому же, длина лестничного пролета на первом этаже обычно не превышает 6-ти ступеней. Зато после этого инвалид колясочник сможет свободно въехать в квартиру или воспользоваться лифтом для подъема на верхние этажи.

Необходимые материалы и инструмент

Для изготовления двухколейного откидного пандуса для подъема на площадку первого этажа потребуется приобрести:

  • два гнутых металлических швеллера № 18-24 с толщиной стенки 3-4 мм или 4 неравнополочных уголка 100х65 мм длиной равной длине лестничного марша;
  • профильная труба 25х50 мм длиной ¾ лестницы;
  • 3 стальные дверные петли;
  • 2 метра профильной трубы 25х32 мм;
  • полоса стальная 50х2,5 мм – 0,5 метра;
  • анкерные болты для крепления конструкции к стене;
  • поворотную или сдвижную защелку;
  • сварочные электроды.

Обратите внимание, что для изготовления пандуса рекомендуется использовать не тяжелый горячекатаный, а гнутый тонкостенный швеллер. Он значительно легче, а его жесткости и прочности вполне достаточно для того, чтобы выдержать вес коляски и человека без прогиба. С целью удешевления швеллер можно заменить двумя неравнополочными уголками, сваренными вдоль широкой полки и образующими П-образную конструкцию.

Швеллера.

Из инструмента необходимо иметь сварочный аппарат, болгарку, перфоратор, молоток и монтировку.

Порядок выполнения работ

Положите швеллер на лестницу таким образом, чтобы его плоскость соприкасалась со всеми ступенями, а нижний край упирался в пол входной площадки подъезда. Сделайте отметки уровня верхней ступени, пустого пространства ниже первого и последнего подступенков, а так же в посередине между двумя последними отметками.

В этих трех местах будут приварены соединительные перемычки из профильной трубы, они не должны упираться в ступени лестничного марша. После этого:

  1. приложите второй швеллер к размеченному, скопируйте отметки и обрежьте болгаркой лишнюю длину;
  2. положите швеллера широкой полкой вверх таким образом, чтобы центральные продольные оси соответствовали расстоянию между колесами инвалидной коляски;
  3. измерьте расстояние между внешними краями швеллеров и добавьте к этой величине 300-400 мм, в результате вы получите размер заготовок для соединительных поперечных перемычек;
  4. отрежьте от профильной трубы 25х32 мм три куска необходимой длины и с одного края приварите к ним Т-образные поперечины из такой же трубы, по длине равные размерам поворотных петель;
  5. приварите петли одной стороной к поперечинам;
  6. положите заготовки перемычек на ранее нанесенные отметки так, чтобы один край совпадал с краем швеллера, а второй, с поперечиной, выходил за пределы конструкции на 30-40 см;
  7. приварите перемычки к швеллерам;
  8. положите на лестницу широкой стороной к стене профильную трубу 25х50 мм и с помощью анкерных болтов надежно закрепите ее;
  9. приставьте собранный поворотный каркас пандуса к закрепленной трубе петлями и сделайте несколько сварочных прихваток;
  10. после этого поднимите пандус вертикально и выполните окончательную приварку петель к трубе;
  11. для ровного съезда со швеллера приварите на его краях небольшие плоские пластины по уровню пола;
  12. на последнем этапе устанавливается фиксирующая защелка или задвижка, монтаж которой зависит от ее конструкции;
  13. после окончания монтажа все элементы пандуса необходимо покрыть грунтом и покрасить.

Как видим из инструкции монтаж поворотного пандуса в подъезде пандуса не отличается особой сложностью, но для выполнения работ необходимо обладать сварочными и слесарными навыками.
