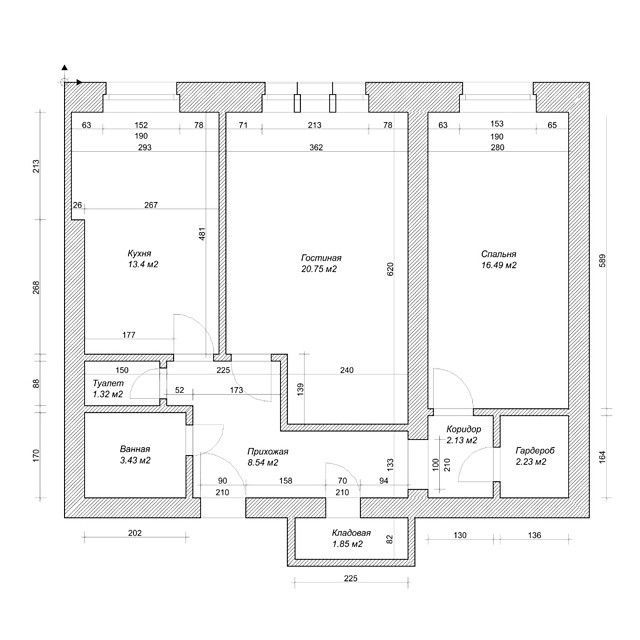

Чертежи квартиры с размерами: Чертёж квартиры с размерами | Планировки, Чертежи, Квартира
Планировка квартиры — 130 фото эксклюзивных решений современного дизайна
Планировка квартиры: 130 фото лучших вариантов. Типовые проекты от лучших дизайнеров, смотрите здесь!
Уют, комфорт, безопасность и удобство – вот некоторые из тех эпитетов, которые так хочется сказать о своем доме. Но для того чтобы сами эти слова стали реальностью, от вас потребуется приложить немало усилий, а начинать нужно с планировки квартиры. Именно от того, насколько грамотно будет выполнена эта творческая задача, во многом будет зависеть успех всего мероприятия, а потому подойти к данному вопросу надо с четким пониманием того, что нужно делать и какие этапы предстоит пройти.
Кому-то, вероятно, может показаться, что достаточно просто просмотреть представленные в сети фотографии планировки квартиры, однако это не так, а вся глубина заблуждения становится ясной уже на самых первых этапах работ. Что же нужно знать, приступая к планированию? Какие не очевидные аспекты учитывать и в чем секрет грамотной, идеальной планировки квартиры?
Обо всем этом пойдет речь в этой статье, и хотя можно с уверенностью сказать, что ответить на все возможные вопросы достаточно затруднительно, особенно учитывая объемы одной статьи, все же попробуем обозначить ключевые моменты, которые во многом предопределяют весь успех начатого строительства.
Давайте подробнее рассмотрим все основные этапы перепланировки квартиры, тем более, в конце этого пути нас ожидает заслуженная радость от результатов собственных трудов, а также благодарность родных и близких.
Оглавление статьи:
Подготовка

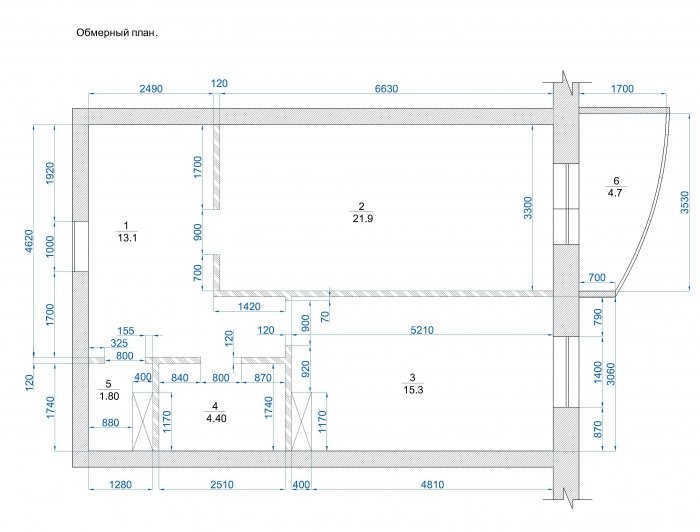

Во всех случаях начинать следует с замеров и составления подробного плана расположения всех комнат, коридоров, балконов и т.д. Результатом данного этапа должен стать обмерочный план квартиры.
Важно заметить: чем полнее и точнее он будет, тем более правильные и точные чертежи вы получите в результате, а значит, сможете без лишних проблем и неприятных «сюрпризов» выполнить всю работу.
Идея и концепция
Получив обмерочный план с точными размерами, а также с указанием расположения несущих стен и перегородок, можно начинать разрабатывать будущий дизайн. Здесь от нас потребуется в полной мере представить и определиться, что вы хотите, конкретно — выбрать стиль будущего оформления, постараться визуально представить, как все будет выглядеть, спланировать размещение комнат и коридоров, определить типы и внешнее оформление окон, дверей, а также иных элементов интерьера.
Не забывайте об инженерных коммуникациях и электропроводке. Подумайте о том, какое освещение будет в вашей квартире. Обдумайте оформление кухни, ванной комнаты, туалета и прихожей. Помните о стиле, чем, каким элементами декора и интерьера он будет реализован.
Предварительно определитесь с сантехникой, плитой, светильниками и другими техническими элементами. Постарайтесь представить какие финансовые затраты могут потребоваться. В целом, этап предварительного обдумывания и вынашивания идеи заключается в четком формировании общей концепции и расчета объема требуемых работ и материально-технических затрат.
Полноценный, а главное хороший проект дизайна квартиры, во многом зависит от того, насколько четко вы представляете, что в конечном итоге должно получиться.
Формируя концепцию желательно использовать специальные компьютерные программы, позволяющие моделировать и визуально создавать трехмерные модели будущего дизайна, они позволят реально увидеть то, как будет выглядеть идея в жизни, тем самым своевременно подкорректировать ее и избежать трудностей в будущем.
Создание необходимых планов
После того, как идея сформирована и обдумана, приступаем к практической стороне – расстановки, с учетом габаритных размеров, всех предметов интерьера, мебели и технических элементов: сантехники, аппаратуры, кухонных приборов и светильников.
На данном этапе важно продумать и уже окончательно сформировать план всех инженерно-технических коммуникаций, предварительно рассчитав то, что потребуется в плане комплектующих и расходных материалов. Продумайте, где и какие перегородки потребуется сделать, если ведется перепланировка — то какие дверные проемы будут заложены, а где прорублены новые.
В конечном итоге, необходимо создать план, в соответствии с которым будет проводиться перестройка комнат, коридоров, оконных и дверных проемов. На нем прочертите все существующие элементы, а с помощью другого цвета отметьте планируемые изменения. Можно создать два чертежа: первый с имеющимися элементами, а второй, соответствующий тому, что должно получиться в итоге.
Внимание! Помните, перестройка стен, особенно несущих, лоджий, балконов, оконных проемов и др., должна проводиться после того, как вы согласуете и оформите все документы в соответствующих надзорных органах.
Создайте план расположения мебели и элементов интерьера. Также от вас потребуется сделать схему будущей электропроводки и инженерных коммуникаций.
Для того, что бы создать квартиру улучшенной планировки, необходимо учитывать, что она должна состоять из различного вида помещений, при этом, они должны отвечать требованиям минимальной квадратуры.
Правильно выбирайте стили и их сочетание. Помните, квартира с красивой планировкой, это, не нагромождение мебели или разнообразие стилей, а скорее грамотное сочетание свободного пространства, подобранной меблировки и необходимых деталей интерьера, при этом во всем должна прослеживаться гармония и вкус.
Композиция пространства
Следующий важный момент в дизайне квартиры – разработка дизайна потолка и пола.
Обдумайте и посчитайте, какие материалы и сколько для этого потребуются. Без правильного и продуманного дизайна этих элементов, уютная квартира невозможна в принципе, а потому уделите этому шагу пристальное внимание.Например, арочные конструкции и многоуровневые потолки, позволяют манипулировать пространством, за счет чего можно создавать необходимую атмосферу.
Помните о том, что посредством использования различного типа и выбора цветовых решений напольного покрытия, а также правильного их сочетания, можно изменять визуальное восприятие, виртуально увеличивая пространство либо объединяя отдельные зоны, т.е. – подчеркнуть, выделить особенности дизайна.
Интересные и креативные дизайнерские решения позволяют создать некую динамику. Все это в полной мере относится к потолку: от того, насколько грамотно сможете скомпоновать и соблюсти гармонию в отделке потолка и пола с общей концепцией, во многом будет зависеть визуальное восприятие всей планировки.
При композиции пространства нужно прорисовывать границы и участки отдельных элементов, пытаться найти оптимальное решение их сочетания, добиться гармонии во всем и желаемого стилистического воплощения. Для решения этих задач также лучше использовать специальными компьютерными программами или просто прорисовывать все на бумаге.
При отработке пространственных композиций, важно правильно спланировать освещение, продумать какие светильники, люстры, бра и т.д., потребуется, от этого во многом зависеть настроение и чувственное восприятие на подсознательном уровне.
При выборе осветительных приборов учитывайте не только их внешний вид, но и цветовую температуру, а кроме того — яркость самих ламп.
Проработка дизайна стен в квартире
Следующим шагом в планировании будущего дизайна является создание развертки всех стен квартиры. На общем плане требуется промаркировать их и потом создать для каждой позиции свою развертку, на которой прорисовываются проемы, ниши, указываются все необходимые размеры.
Продумайте, какими материалами будут покрыты стены, цвет и возможные его сочетания. Отметьте типы светильников и где они будут помещены. Прорисуйте, какие элементы интерьера и мебели будут размещаться у стен, как все это будет выглядеть в общей компоновке.
Инженерные коммуникации и электропроводка
Разрабатывая дизайн, помните о том, что современная планировка невозможна без проработки всех инженерных коммуникаций и электропроводки.
Если вы не являетесь специалистом в данной области, т.е., не обладаете достаточными знаниями для создания необходимых планов и схем, а также расчета количества требуемых материалов, обратитесь за помощью к специалистам. Укажите им на то, что вы хотите получить, в свою очередь, они разработают, а после сделают необходимые работы.
Финальный этап
После составления всех планов и отработки общей концепции, необходимо создать трехмерную фотореалистичную реализацию в специальной программе. Если такой возможности нет, прорисуйте цветные эскизы всех комнат с обстановкой.
Последнее: просчитайте смету, в ней укажите весь перечень необходимых материалов с их стоимостью. Если вы самостоятельно не готовы ее сделать, обратитесь к специалистам.
Грамотно составленная смета является необходимым элементом, который позволит вам правильно рассчитать ваши финансовые возможности, а в последующем — избежать ненужных проблем.
Фото уютной и функциональной планировки квартиры
Вам понравилась статья?
Цены на дизайн интерьера и разработку проекта
«Старт»
1700р/м2
1500р/м2
— Выезд дизайнера на объект
— Фотофиксация помещений
— Обмерный план с размерами
— План расстановки мебели и техники
— Художественный фото коллаж
— Эскизы — 3D визуализация
— Смета на отделочные работы
— Создание альбома — А3
— Электронная версия
Такой проект подойдет для бюджетного ремонта однокомнатной квартиры или студии. Заказывается для новостроек эконом класса, небольших квартир вторичного рынка.
* Пакет эконом, можно заказать в двух вариантах: с рабочими чертежами или с цветными 3D визуализациями интерьера.
получить консультацию
«Эскизный»
2800р/м2
2600р/м2
— Выезд дизайнера на объект
— Фотофиксация помещений
— Обмерный план с размерами
— План расстановки мебели и техники
— Художественный фото коллаж
— Эскизы — 3D визуализация
— План демонтажа перегородок
— План новых перегородок
— План сантехнических приборов
— План теплых полов
— План напольных покрытий
— План раскладки кафеля
— План потолков и карнизов
— План освещения и выключателей
— План электрических розеток
— План дверей и проемов
— Развертки санузлов с кафелем
— Развертки всех помещений
— Подборка материалов
— Подборка дверей и арок
— Смета на отделочные работы
— Создание альбома — А3
— Электронная версия
получить консультацию
«Оптима»
3600р/м2
3400р/м2
— Выезд дизайнера на объект
— Фотофиксация помещений
— Обмерный план с размерами
— План расстановки мебели и техники
— Художественный фото коллаж
— Эскизы — 3D визуализация
— План демонтажа перегородок
— План новых перегородок
— План сантехнических приборов
— План теплых полов
— План напольных покрытий
— План раскладки кафеля
— План потолков и карнизов
— План освещения и выключателей
— План электрических розеток
— План дверей и проемов
— Развертки санузлов с кафелем
— Развертки всех помещений
— Подборка материалов
— Подборка дверей и арок
— Подборка мебели и техники
— Подборка освещения и люстр
— Подборка бытовой техники
— Чертежи декоративных изделий
— Заказ отделочных материалов
— Смета на отделочные работы
— Создание альбома — А3
— Электронная версия
получить консультацию
«Премиум»
7000р/м2
6200р/м2
— Выезд дизайнера на объект
— Фотофиксация помещений
— Обмерный план с размерами
— План расстановки мебели и техники
— Художественный фото коллаж
— Эскизы — 3D визуализация
— План демонтажа перегородок
— План новых перегородок
— План сантехнических приборов
— План теплых полов
— План напольных покрытий
— План раскладки кафеля
— План потолков и карнизов
— План освещения и выключателей
— План электрических розеток
— План дверей и проемов
— Развертки санузлов с кафелем
— Развертки всех помещений
— Подборка материалов
— Подборка дверей и арок
— Подборка мебели и техники
— Подборка штор и карнизов
— Подборка освещения и люстр
— Подборка бытовой техники
— Чертежи заказных изделий
— Заказ материалов
— Сопровождение ремонта
— Декорирование интерьера
— Смета на отделочные работы
— Создание яркого альбома — А3
— Электронная версия
получить консультацию
Как читать планы этажей: руководство
Ваше руководство по чтению планов этажей
Это происходит — вы хотите построить свой собственный дом! Это, безусловно, захватывающее начинание, и одним из наиболее важных аспектов новой постройки являются планы этажей, на которых показаны все детали и размеры вашего нового пространства.
Но если вы не знакомы с ними, планы этажей могут показаться громоздкими и трудными для понимания. Не волнуйтесь — это то, к чему мы приходим. В этом руководстве мы объясняем все, что вам нужно знать: что такое планы этажей (и что нет), общие символы и функции, что следует иметь в виду при их просмотре и многое другое. .
Что такое план этажа и почему он важен?
План этажа Паркер План этажа Паркер План этажа ПаркерПроще говоря, план этажа — это масштабированная двухмерная диаграмма пространства — комнаты, этажа, дома или здания — как видно сверху на этом архитектурном плане Wendy Welton ArtForm.
На плане этажа показано каждое помещение в доме: спальни, ванные комнаты, гостиная и столовая, кухня, подвал, лестница и т. д. На плане также может быть указано наличие террасы, веранды, гаража или дополнительных кладовых.
Каждое помещение также будет соответствующим образом помечено (например, «Главная спальня», «Кабинет/Спальня 1» или «Балкон»), и в большинстве случаев план этажа будет включать размеры каждого помещения.
Важно помнить, что план этажа не следует путать с планом участка, который включает расположение, ориентацию конструкции, границы и элементы участка, такие как деревья, ландшафт и т. д., или план строительства, в котором подробно описаны все материалы и элементы, необходимые руководителю проекта.
Так почему план этажа так важен? Это позволяет вам понять и визуализировать дом и то, как пространства взаимодействуют и текут. Он также обеспечивает точное изображение вашего нового дома в масштабе, поэтому, если что-то выглядит не так или нуждается в модификации, вы часто можете увидеть это на плане этажа и внести соответствующие изменения до начала строительства.
Дополнительные элементы, прилагаемые к вашему плану этажа
План этажа обычно является частью большого набора планов, включая планы строительства, которые включают следующее:
- Внешний вид обычно показывает, как дом выглядит снаружи.
- Планы фундаментов и подвалов указывают тип фундамента, размеры и расположение фундаментов.
- Строительные секции и детали
- Информация о кровле , необходимая для строительства, например тип, уклон и каркас.
- Электрические схемы показывают расположение всех розеток, выключателей и светильников.
- Общие примечания может включать любую другую важную информацию, не подпадающую ни под одну из вышеупомянутых категорий.
Общие символы и элементы на планах этажей
Этот пример взят из компании Parker, где показан главный люкс. Отмечены размеры комнаты, и вы можете увидеть, как распахивается дверь, как в пространстве может поместиться большая двуспальная кровать, размер шкафа и ванной комнаты с двойным туалетным столиком и бельевым шкафом. Вы также можете увидеть расположение окон.
В этом другом примере от Parker вы можете увидеть примеры дополнительного камина и дополнительного острова, половины стены и размеры каждого пространства, чтобы помочь с планированием и расположением мебели, включая окна и раздвижную дверь. на палубное пространство.
Многие другие элементы отмечены на планах этажей, а некоторые из них будут более подробно описаны в реальных строительных чертежах. Чем больше вы знакомы с терминологией, тем больше вы можете быть уверены, что то, что вы видите, будет преобразовано в то, как, по вашему мнению, будут выглядеть готовые функции.
Другие элементы плана, которые следует учитывать:
- Типы стен : Наружные и внутренние и, возможно, стены являются несущими
- Типы окон : раздвижные, распашные, световые люки и т. д.
- Типы дверей : сплошные, панельные, раздвижные, французские и т. д. Также включает наружные и гаражные двери
Другие общие символы на плане этажа включают:
- Лестницы
- Гардеробы
- Стиральная машина/сушилка
- Плита
- Компоновка кухонного шкафа
Вы также можете увидеть что-то под названием «открыто вниз», что указывает на то, что в помещении нет пола, но есть прихожая или большая комната с очень высокими потолками.
Понимание размеров и масштаба
Как и в случае со многими чертежами в масштабе, ваш план этажа может включать легенду, хотя в большинстве случаев размеры будут указаны для каждой комнаты или пространства в футах и дюймах. Вот еще несколько важных соображений, о которых следует помнить:
- Размеры помещения представлены по ширине на длину
- Масштаб большинства планов этажей обычно составляет 1/4 дюйма или 1/8 дюйма, что означает, что каждые 1/4 или 1/8 = один фут — но всегда важно перепроверить!
На что следует обратить внимание при рассмотрении планов этажей
На плане этажа должен быть изображен дом, соответствующий вашему образу жизни, поэтому следует помнить о некоторых важных вопросах:
- Вы ищете одноэтажный или многоэтажный дом ?
- Вы предпочитаете открытую планировку или отдельные комнаты, разделенные перегородками или стенами?
- Дом, изображенный на плане этажа, соответствует вашему бюджету?
- Предусматривает ли план этажа место для будущего расширения?
Мы также рекомендуем измерить имеющуюся у вас мебель, прежде чем принимать решение о размере дома. Будет ли ваш диван, стулья и кухонный стол удобно вписываться в новое пространство? Если вы ищете больше места, сейчас самое время добавить его на план этажа.
Безопасность — еще один компонент, который можно упустить из виду, что особенно важно, если у вас есть дети или вы думаете о расширении семьи в будущем.
«Безопасность должна стоять на первом месте, и многие удобства планировки, такие как балконы, лестницы без перил, просторные стеклянные душевые кабины и другие функции, могут отлично смотреться для взрослых, но, возможно, потребуется изменить их для семей с маленькими детьми», согласно в МОЙ ПЕРЕМЕЩЕНИЕ.
Наконец, важно помнить, что если вы не уверены в символе плана этажа или в том, как что-то выглядит или расположено на расстоянии друг от друга, просто спросите. Ваш строитель должен быть более чем счастлив ответить на любые ваши вопросы.
Советы по просмотру плана этажа и визуализации каждой комнаты
Одно дело смотреть на планы этажей, но как на самом деле визуализировать пространство? Вот несколько полезных советов:
- Достаньте рулетку. Это, пожалуй, один из самых простых способов. Сравните пространство на вашем плане этажа с комнатой в вашем нынешнем доме.
- Посетите образцовый дом. Конечно, это возможно не для всех, но если вы можете, загляните в модель дома с планировкой, похожей на вашу. Это поможет вам почувствовать внешний вид, дизайн и пространство вашего плана этажа.
- Перейти на цифру. В некоторых случаях у вас может быть доступ к видеоматериалам, на которых показана внутренняя часть дома с похожей планировкой. Есть даже некоторые программы, которые преобразуют 2D-план этажа в 3D-изображение.
- Визуализируйте свое новое пространство. Закройте глаза и мысленно пройдитесь по каждому пространству на плане этажа. Подумайте об обычных событиях или переживаниях и представьте, как они могут выглядеть. Это может включать:
- Вход через парадную дверь или гараж
- Просыпаться утром
- Готовимся к новому дню
- Приготовление ужина на кухне
- Прогулки с семьей и друзьями
- Выполнение работы по дому или обслуживание, например стирка
Персонализируйте свой дом с помощью избранного плана этажа Chinburg
Chinburg Properties за последние 30 лет собрала, курировала и построила обширную библиотеку избранных планов этажей, и большинство из них можно настроить так, чтобы они идеально соответствовали вашему стилю жизни. Для получения дополнительной информации свяжитесь с Chinburg Properties. Мы будем рады ответить на ваши вопросы и помочь вам выбрать правильный план этажа для вашего нового дома!
Пошаговое руководство по чтению планов этажей квартир
- Планы этажей представляют собой наглядные планировки квартир и домов
- Они включают важную информацию, такую как площадь в квадратных футах
- именно для вас
При поиске новых квартир для аренды, помимо фотографий, вы также найдете примеры планов этажей. Однако, если вы не архитектор или строитель, который каждый день просматривает эти чертежи, вам может понадобиться некоторое руководство, чтобы полностью понять, на что вы смотрите.
Без базового понимания символов на плане этажа вам, возможно, придется втискивать свою домашнюю жизнь в неудобно тесное пространство. Вот почему так важно убедиться, что макет работает на вас. Понимание и точное прочтение различных элементов планов этажей квартир позволит вам арендовать подходящее место для ваших нужд, создав дом своей мечты.
Что такое план этажа?
Прежде всего: что такое план этажа? Поэтажный план — это нарисованная визуальная планировка квартиры или дома с высоты птичьего полета. Представьте, что крыша квартиры срезана, и вы смотрите прямо на квартиру сверху без потолка.
План этажа включает в себя функции и элементы, такие как стены, окна, полы, двери, лестницы, встроенные шкафы, прихожие, туалеты, приспособления, технику, балконы и патио.
План этажа также показывает, сколько комнат в квартире, таких как ванные комнаты и спальни. Тип здания, этаж и местоположение — другие переменные, которые могут повлиять на план этажа.
Понимание планов этажей квартиры
Зная, как читать план этажа, вы можете убедиться, прежде чем арендовать, что квартира хорошо подходит для ваших потребностей и образа жизни.
Изучите план этажа и подумайте о своих привычках. Например, на кухне рассмотрите размещение раковины по отношению к посудомоечной машине. При мытье посуды удобно располагать раковину и посудомоечную машину близко друг к другу.
Что касается ванной комнаты, вы хотите, чтобы она примыкала к главной спальне? Вам нужно пройти через дверь вашего соседа по комнате, чтобы попасть в ванную? Какой ванной будут пользоваться гости?
Фактическая часть плана этажа также является ключевой. Оцените наличие или отсутствие стен. Некоторые люди чувствуют себя более комфортно, живя в открытой планировке, которая позволяет жизни естественным образом течь из одной комнаты в другую. Другим нравится больше комнат, которые обеспечивают уединение и контроль звука.
Эти и другие вопросы вы должны задать себе при выборе новой квартиры.
Размеры
Размеры являются важной частью плана этажа. Размеры плана этажа показывают длину, ширину, глубину и высоту квартиры.
Каждое измерение определяется символами завершения, такими как решетка или стрелки, которые указывают на элемент, размер которого увеличивается. Это может быть стена, дверь, окно, камин или что-то еще.
Кроме того, план этажа обычно рисуется в масштабе. Это означает, что все различные размеры и измерения точны по отношению друг к другу.
Размеры
Когда вы оцениваете, поместятся ли ваш образ жизни, мебель и семья в имеющемся пространстве, эти пропорции очень важны. Для перспективы вы можете сравнить измерения с измерениями известного объекта, например вашего текущего места жительства.
Используйте рулетку, чтобы измерить ваш нынешний дом и сравнить его с вашим новым домом. Обязательно узнайте, измеряется ли план квартиры в имперских единицах измерения или в метрической системе.
Квадратные футы
Когда дело доходит до определения размера квартиры или дома, большинство планов этажей используют квадратные футы. Обычно общая площадь указывается под планом этажа. Но иногда план этажа включает квадратные метры каждой комнаты в фактическом плане. Глядя на план этажа, вы увидите такие примеры, как «Спальня: 10 футов x 10 футов», что означает, что спальня имеет размеры 10 на 10 футов или 100 квадратных футов.
Как читать символы плана этажа
Чтобы лучше понять планы квартир перед тем, как арендовать их, важно знать различные символы планов этажей. Вот символы, которые обычно включаются в планы квартир.
Толстая сплошная линия
Толстая сплошная линия на плане этажа обозначает наружную стену. Это важные элементы в дизайне дома, потому что на них вы будете размещать большую часть своей мебели. Кровати, комоды, отдельно стоящие шкафы и развлекательные устройства обычно лучше всего располагаются рядом со стенами.
Тонкая сплошная линия
Тонкие линии, напротив, обозначают внутренние стены или перегородки. Они отделяют одно жилое пространство от другого.
Пунктирная линия
На плане этажа пунктирные линии обозначают элементы или пространства, расположенные над тем, что вы можете видеть на остальной части плана квартиры. Это могут быть шкафы, частичные полки или места для бытовой техники или варианты высоты потолка. Пунктирная линия обычно видна на строительных чертежах или чертежах. Таким образом, он может не отображаться на официальном плане вашей квартиры.
Незаполненные линии
Незаполненные линии в сплошных стенах означают, что там есть окна. Изогнутая линия, идущая наружу или внутрь, означает, что окно открывается в этом направлении.
Четверть круга
На плане дома или на плане местности четверть круга, прикрепленные к диагональной линии, обозначают двери или входы. Направление изогнутой дуги показывает, в каком направлении она открывается. Например, входная дверь может иметь кривую внутри сплошных линий, что означает, что она открывается внутрь, а не наружу.
Различные символы дверей
Однако есть небольшие отличия. Два треугольника рядом друг с другом на разрыве линии представляют собой двустворчатые двери, как в гардеробной. Некоторые двери не так сильно занимают пространство комнаты, например, дверь-гармошка, которая выдвигается из стены, или дверь амбара, идущая параллельно стене. Они показаны без дуги.
Параллельные линии
На плане квартиры параллельные линии, заключенные в прямоугольник, обозначают лестницу. Стрелка покажет, ведут ли лестницы вверх или вниз.
Сплошной квадрат или круг
Если есть сплошной контур круга или квадрата, который не является столом или предметом мебели, он представляет собой колонны.
Планы этажей различных помещений
На общем плане этажа обычно можно отличить разные помещения друг от друга с помощью символов. Эти миниатюрные символы представляют различные предметы мебели или техники, которые вы найдете в каждой комнате.
Гостиная
Как правило, это самая просторная площадь квартиры. Соседние квадраты и тонкие прямоугольники для подлокотников и спинок обозначают кушетки и диваны. Если в вашей гостиной есть камин, он показан в виде небольшого заштрихованного квадрата с восьмиугольной вершиной, уходящей в стену.
Спальни
Для спальни план этажа включает символы для общих предметов, которые можно найти в спальне. К ним относятся кровать, комод и прикроватные тумбочки. Единственным важным символом всегда будет кровать, так как она отличает спальню от других частей квартиры. Хозяйские спальни будут немного больше, чем гостевые.
Кухня
Обычно расположенная рядом со столовой и жилой зоной, план кухни включает символы для холодильника, плиты и других приборов. Печь обычно изображают в виде квадрата с четырьмя круглыми кругами для горелок.
Столовая
Столовая будет иметь круги или прямоугольники, представляющие обеденный стол и стулья.
Ванная комната
В ванной комнате или унитазе вы найдете символы, обозначающие такие элементы, как раковины, унитаз, душ и ванна.
Дополнительные комнаты
В зависимости от плана этажа или здания у вас могут быть дополнительные комнаты. Они могут варьироваться от соляриев до подсобных помещений со стиральной машиной и сушилкой (обозначаются W/D).
Светильники
Планы некоторых квартир довольно просты и просты в использовании символов для обозначения светильников. Но другие могут быть чрезвычайно подробными. Иногда это делается для того, чтобы потенциальные арендаторы могли лучше представить себе, как украсить и заполнить пространство. Но если квартира сдается предварительно меблированной, это может быть и так, чтобы арендаторы точно видели, как она выглядит.
Неизвестные обозначения приборов
Помимо основных предметов, таких как кровати, диваны и холодильники, вы можете столкнуться с незнакомыми символами приборов. Если вы в чем-то не уверены, обратитесь к арендодателю или управляющему недвижимостью. Таким образом, вы будете точно знать, что включено.
Вышеизложенное дает вам основы для оценки плана этажа. Тем не менее, есть больше деталей. Поэтому, если вы видите на чертежах что-то, чего не понимаете, обязательно спросите у арендодателя или управляющего недвижимостью, что это означает.
Также рекомендуется подтвердить свое понимание, поскольку не все архитекторы используют одни и те же критерии или символы.
Хранение
Даже если вся ваша большая мебель поместится, вам все равно понадобится место для хранения. Легко недооценить, сколько места вам нужно для таких вещей, как одежда, полотенца и кухонные гаджеты.
Добавить комментарий
