Как обозначается лестница на плане: Обозначение лестниц на чертеже, плане и схеме

Содержание

Лестницы пандусы и отмостки на чертеже

Современные производственные цеха, объекты социально-культурного назначения и жилые дома строятся с использованием большого количества различных конструктивных элементов. Одними из них являются лестницы, пандусы и отмостки, условно указываемые на строительных чертежах согласно ГОСТ 21.201 – 2011.

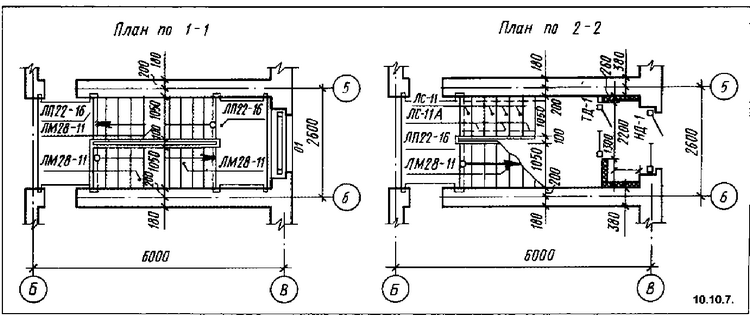

Направление, в котором поднимается лестничный марш, согласно действующим стандартам принято указывать стрелкой. В их началах и концах проставляются кружки и стрелки таким образом, чтобы они располагались у краев площадок этажей, изображаемых на планах. На условных изображениях пандусов стрелки используются для указания направления спуска. Если в том есть необходимость, непосредственно рядом со стрелкой, которая показывает наклон пандуса, проставляют величину уклона.

Лестницы

Самые первые лестницы появились тогда, когда люди стали создавать поселения. Идея лестничных конструкций появилась у первобытных людей, которые наблюдали за животными, поднимающимися в гору по так называемым «козьим тропам».

Лестница определяется как такой конструктивный и функциональный элемент, с помощью которого обеспечивается сообщение между различными уровнями или этажами.

По своему назначению все лестницы подразделяются на:

  • Основные
  • Вспомогательные
  • Пожарные
  • Аварийные

Основные лестницы используются как для постоянной эксплуатации, так и для эвакуации. Лестницы вспомогательные предназначаются для обеспечения служебной коммуникации между уровнями или этажами. Пожарные, как нетрудно догадаться из самого названия, применяется для подъема пожарно-технического вооружения и самих пожарных на кровли зданий и сооружений, причем они устраиваются на внешних стенах зданий, снаружи. Аварийные лестницы служат для эвакуации людей при возникновении различных чрезвычайных ситуаций.

Лестницы состоят из таких основных элементов, как марши и площадки, которые чередуются друг с другом. В конструкцию марша входят ступени, а также наклонные балки, поддерживающие их, и ограждения. Если на балки ступени опираются сверху, то их именуют косоурами, а если примыкают к ним сбоку — то тетивами.

На площадочные балки опираются несущие элементы марша, а что касается лестничных площадок, то они бывают промежуточными и этажными (то есть располагающимися на уровне этажей). Ступени марша, которые являются переходами к площадкам, именуются фризовыми.

В зависимости от того, какое количество маршей в пределах высоты одного этажа лестницы, бывают одно-, двух- и трехмаршевыми. Наиболее распространенными являются двухмаршевые лестницы, а терхмаршевые по большей части используются тогда, когда между их маршами нужно располагать шахты лифтов.

Жилые здания, этажность которых находится в пределах пяти этажей, лестницы, которые ведут на чердаки, обычно обустраиваются в виде металлических стремянок. Если высота здания превышает пять этажей, то они являются продолжением основных.



Пандусы

Слово «пандус» происходит от французского «pente douce», что в переводе означает «пологий скат». Им обозначают наклонную пологую строительную конструкцию, соединяющую имеющие разные высоты горизонтальные поверхности. Пандусы также нередко именуют рампами, а служат они для того, чтобы транспортные средства могли перемещаться по ним с одного уровня на другой. Чаще всего пандусы применяются в подземных переходах, многоэтажных зданиях, а также в общественных местах.

Отмостки

Под отмосткой подразумевают расположенную вокруг здания бетонную или асфальтовую водонепроницаемую полосу. Она обустраивается по периметру строения и имеет уклон по направлению от него. Ее основное назначение – защита фундамента от дождевых и талых вод.

Для создания отмостки используются такие материалы, как асфальт, бетон, кирпич, гравий, щебень. Ее ширина зависит от таких факторов, как высота карнизных свесов крыши и тип грунта, однако не может быть менее 100 сантиметров.







Высота ступенек по госту

Лестница – важная деталь любого дома. Ключевым ее элементом является ступенька. От того, какой размер вы выберете, будет зависеть не только внешний вид конструкции, но и удобство ее использования. Давайте подробно разберемся в том, какая высота и ширина ступени считаются оптимальными, и как их правильно рассчитать.

Размер ступеней по ГОСТу и СНИПу

Размер, согласно ГОСТу и СНИПу, определяется, исходя из следующих параметров:

  • общий угол наклона лестницы;
  • высота ступени;
  • ширина лестничного марша.

Существуют стандарты ступеней

При этом используются следующие нормативные документы:

  1. ГОСТ 8717.1-84 – устанавливает необходимые нормы для размеров различных элементов лестниц.
  2. ГОСТ 23120-78 – определяет требования, предъявляемые к конструкциям, относящимся к маршевым трапам.

Исходя из их содержания, можно выделить следующие габариты, соответствующие общепринятым нормам:

  • высота ступени, согласно ГОСТу, должна составлять не менее 12 и не более 25 сантиметров;
  • минимальная ширина должна варьироваться в пределах 70-80 сантиметров;
  • оптимальной считается конструкция, ширина которой составляет 1 метр;
  • ширина ступени лестницы, согласно норме, должна составлять 27-30 сантиметров. Это необходимо для того, чтобы человек мог опереться на конструкцию всей подошвой, и она не свисала с края.

Обратите внимание! В некоторых случаях, например, при проектировании лестницы на чердак допускается возведение конструкций шириной 60 сантиметров.

В данном видео вы узнаете, какая должна быть высота ступени:

Согласно СНИП, можно выделить следующие показатели:

  1. Высота стандартной ступени лестницы должна составлять не более 15 сантиметров.
  2. Погрешность, допускаемая в размерах ступеней одного лестничного марша, не должна превышать 5 миллиметров.
  3. Их число не должно быть меньше 3 и не больше 18.
  4. Желательно, чтобы количество определялось нечетным числом. Это позволит начинать движение по лестнице и заканчивать его с одной ноги, что очень удобно.
  5. Наклон лестницы считается комфортным, если его значения лежат в интервале от 35 до 40 градусов.
  6. Ширина ступеньки – не менее 30 сантиметров.

Подробнее о нормах СНИП можно узнать из документов:

  • № 2. 08.02/89 – правила постройки общественных зданий;
  • № 2.08.01/89 – правила постройки жилых помещений.

Некоторые значения могут изменяться в большую или меньшую сторону, в зависимости от того, где будет располагаться конструкция.

Оптимальный и удобный размер ступеней лестницы в доме

Итак, мы разобрались с шириной и высотой ступени, которые считаются оптимальными, согласно СНИПу и ГОСТу. Теперь давайте попытаемся разобраться, как получить наиболее оптимальный и удобный размер конструкции.

Сразу хочется отметить тот факт, что расчет ступеней и общего размера лестницы зачастую зависит от способа ее применения и габаритов помещения. Проектирование чердачных и подвальных конструкций может отличаться от межкомнатных. Исходя из этого, можно сделать вывод, что проектирование по ГОСТу не всегда может оказаться верным решением.

Существует ряд правил, придерживаясь которых, вы сможете определить оптимальный и удобный размер лестницы и ее элементов:

  1. Угол подъема не должен превышать отметку в 40 градусов.
  2. Проектируйте глубину проступи таким образом, чтобы нога самого большого члена вашей семьи опиралась на поверхность подступенка всей подошвой. Это значительно повысит безопасность подъема.
  3. Старайтесь рассчитать размер ступеней таким образом, чтобы их количество было равно 15. Такая лестница будет максимально удобной для подъема.

Отдельно хочется отметить тот факт, что угол наклона может значительно изменить размер конструкции для того, чтобы она оставалась комфортной и безопасной. Так, например:

  • при угле наклона в 30° ширину проступи необходимо делать равной 30 см, а ее высоту – 15 см;
  • если угол доходит до отметки в 40°, необходимо скорректировать размеры. Ширина станет равна 25 сантиметрам, а высота корректируется до отметки в 20 сантиметров.

Это необходимо для того, чтобы увеличить безопасность спуска и подъема. При строительстве крутых лестниц не забудьте построить удобные и надежные перила.

Способы расчета ступеней лестничного марша

Для того чтобы рассчитать количество ступеней лестничного марша, можно воспользоваться одним из следующих способов:

  • использовать графический метод;
  • разделить расстояние между этажами на желаемую высоту проступи;
  • воспользоваться специальным калькулятором на нашем сайте.

Существует несколько способов расчёта ступеней Использование графического метода позволит вам получить необходимые параметры конструкции, беря за основу угол ее наклона и количество ступеней. Для реализации этого метода необходимо придерживаться следующего алгоритма:

  1. Чертим ось координат.
  2. Одну ось разбиваем на отрезки, равные длине шага, а вторую – на отрезки, равные его высоте.
  3. Соединяем синими линиями получившуюся разбивку.
  4. Фиолетовой линией обозначаем угол наклона.
  5. На пересечении чертим пунктиром две линии, которые будут параллельны нашим осям.
  6. Таким образом, у нас получается готовый контур, который, для удобства, можно обвести красным цветом.
  7. При необходимости можно внести корректировки в размер конструкции, с учетом поправок на масштаб.

При разделении расстояния между этажами на высоту проступи у нас возникнет проблема, связанная с тем, что полученное число может оказаться дробным. Устранить ее удастся следующими способами:

  1. Сделать нижнюю ступеньку нестандартной по высоте, изменив ее на необходимую величину. Ее размер будет равен произведению полученного остатка на исходную высоту.
  2. Равномерно распределить полученный остаток на все ступени. Для этого нам нужно умножить полученный остаток на число ступеней. Полученное значение добавляется к целому числу. Таким образом, мы получим минимальное изменение в размерах.

Использование калькулятора для расчета количества ступеней – самый простой способ получить нужную информацию. Этот инструмент позволяет рассчитывать количество ступеней для разных конфигураций лестниц, с учетом различных факторов.

Необходимые формулы для расчета

Если вы желаете рассчитать все самостоятельно, воспользуйтесь следующими формулами:

  • формула безопасности. Количество рассчитывается на основании следующего соотношения – суммы глубины проступи и высоты подступенка должны быть равны 46 сантиметрам;
  • формула Блонделя. За основу берется средний шаг человека. Формула выглядит следующим образом: 2h + B = 600…640 миллиметров, где
    • H – высота проступи;
    • В – ширина проступи;
    • 600…640 – средняя длина человеческого шага.

Проектирование лестницы осуществляется по определенным стандартам, которые регламентированы такими документами, как СНиП и ГОСТ. Установленные стандарты обеспечивают удобство и безопасность сооружения для комнаты или для крыльца.

Среди прочего, ГОСТ определяет их конструктивные особенности, параметры и технические условия изготовления. СНиП окажет помощь тем, кто самостоятельно обустраивает лестничный марш. Там содержатся подробности, касающиеся расчетов (высота подступенка, ширина марша и прочее) и проектирования.

Параметры ступеней внутренних лестничных маршей

Для того, чтобы подниматься и спускаться было комфортно, должны выдерживаться оптимальные размеры. Ниже представлены ключевые параметры лестничных ступеней (в миллиметрах):

  • ширина ступени — от 200 до 320;
  • высота ступени — от 150 до 200;
  • максимальный выступ ступени – 30;
  • предельно допустимая разница между подступенками одного пролета – 5.

Важно правильно определить ширину проступи. Соотношение габаритов ступени выражается разными формулами. Первая называется «формулой удобства»: между размерами проступи и подступенка разница составляет 120. Вторую обозначают как «формулу безопасности»: сумма размеров проступи и подступенка равна 450. Эти вспомогательные уравнения помогут найти оптимальный баланс параметров ступени.

Требования ГОСТ, в которых оговаривается ширина деревянных и других ступеней, рассчитаны для удобного спуска и подъема. Считается, что наиболее комфортной является высота подступенка 150 мм при вдвое большей (то есть равной 300) ширине проступи. Увеличение последнего показателя приведет к тому, что для подъема на один уровень придется делать несколько шагов. Если ширина ступени будет уменьшена, спуск будет неудобным.

Требования ГОСТ, касающиеся безопасности, нужно соблюдать как при строительстве, так и при эксплуатации лестничного марша.

Строительные нормативы затрагивают все лестничные конструкции. Есть и правила, регламентирующие параметры забежных ступеней. С узкого конца их минимальная ширина должна составлять 100 мм, тогда как нависание проступи – не более 50.

Параметры площадок и ограждений

Чтобы лестничные площадки были удобными, они также должны быть спроектированы в соответствии со стандартами. Их полезная ширина не должна быть меньше ширины марша, прилегающего к ней. Для комфортного перемещения оптимальная длина площадки должна быть не менее 1300 мм. Если поблизости расположена дверь, при проектировании необходимо сделать размер площадки с учетом размера дверного полотна.

Для безопасности лестницы предусмотрены ограждения. Высота перил не должна быть меньше 900 мм, для ограждений крыльца (при количестве ступеней более трех) минимальный показатель – 800. В целях безопасности детей высота ограждения может быть увеличена до 1500.

Параметры ступени на путях эвакуации

Что касается пунктов о путях эвакуации, глубина проступи и высота подступенка четко регламентированы – 250 и 220 мм соответственно. На путях эвакуации требуется наличие выхода на прилегающую территорию – либо прямого, либо через вестибюль. Для последнего обязательно наличие светового проема площадью минимум 1,2 м2.

Важно:

На путях эвакуации все лестницы (в том числе и пожарные лестницы для работы бригад спасателей) производятся из негорючих материалов. Запрещено наличие деревянных элементов.

Конструирование лестницы для крыльца

Для деревянных ступеней для крыльца применимы те же параметры, что и для внутренних ступеней. Однако есть некоторые нюансы. Угол наклона лестницы для крыльца не должен превышать 30º, чтобы по ней было удобно подниматься. Габариты ступени крыльца находятся в тех же пределах – высота в среднем 140-170 мм, глубина – не менее 250.

Широко распространено обустройство для крыльца деревянных ступеней. Однако чтобы продлить срок их службы, дерево пропитывают защитными составами. Предпочтительно использование для крыльца твердых пород древесины.

Проектирование и возведение лестницы требует немалых затрат. Но при соблюдении строительных нормативов вполне возможно качественно выполнить эту работу. Оставьте комментарий и поделитесь полезными советами по проектированию лестницы.

Лестница – это главный элемент, который мы видим при входе в дом, у нее есть сильные и слабые стороны. Главное ее предназначение – это связь помещений, расположенных на разных уровнях или этажах, между собой. А также используются лестницы и для повышения безопасности, а именно: эвакуации людей и имущества, облегчения работ пожарной бригады. А потому лестница должна быть удобной, практичной и безопасной — и размер ступеней в этом деле играет огромную роль. От того, насколько детально вы приступите к изучению особенностей строительства, зависит срок службы и устойчивость лестницы. Поэтому подойдите к делу грамотно и основательно.

Старая, но прочная деревянная лестница

Расположение ступенек в марше

Каждая лестница несет на себе большую нагрузку. Ее составные части — это марш и лестничная площадка, к которой она непосредственно закрепляется. Маршем называется конструкция, состоящая из некого количества ступеней, расположенных в ряд. Ступени – это главная составляющая лестницы, их размер зависит от наклона, высоты и ширины марша, а также выбора материала. Ступени могут опираться на балки – косоуры, которые находятся под ступенями, или на тетиву, к которой они примыкают. Когда мы подымаемся, марши для нас восходящие, а когда спускаемся – нисходящие.

У марша снизу и сверху есть так называемые фризовые ступени: верхняя и нижняя, они совпадают по уровню с лестничной площадкой, а все остальные ступени в марше абсолютно одинаковые.

Названия различных элементов лестницы

От чего зависит размер ступеней

Ступени лестницы характеризуются высотой подступенка h и шириной проступи b. Временем и практикой доказано, что оптимально безопасным вариантом является размер, подобранный по формуле 2h+b=570…640 мм. В миллиметрах представлена стандартная длина шага человека, измеренная на горизонтальной плоскости. Из верхней формулы для определения размеров выведена вторая вспомогательная (эти две формулы взаимозаменяемы): h+b=430…470 мм. А также формула комфортной лестницы: b-h=120 мм.
Высота подступенка может варьироваться в пределах от 135 до 180 мм (в среднем 150 мм). Ширина проступи от 250 до 300 мм. Лестницы общего пользования (основные) в ЕМС (единая модельная система) имеют ширину проступи 300 мм, тогда по формулам получим: 300+2×150=600.

Некоторые расчетные данные, учитываемые при построении косоура

Максимально и минимально допустимые размеры

Зачастую приходится встречаться с необходимостью в экономии материала. Или же место для эксплуатации объекта очень ограничено в площади: и тогда мы прибегаем к стандартам, установленным СНИП.
Наименьшая допустимая ширина проступи у ступеней общего пользования соответствует 200 мм. А максимальная — 320 мм. Это обеспечивает устойчивое положение стопы на плоскости. Значительное увеличение ширины проступи не запрещено правилами при строительстве. Это зависит только от удобства. Но практически выявлено, что это сбивает шаг. К тому же при сильном урезе ступеней подъем будет комфортен, а вот спуск сильно затруднен, что тоже очень неудобно.
Что касается забежных ступеней, то здесь размеры разимо отличаются от заявленных выше. Минимум в ширине с узкого конца ступени должен составлять 100мм, а выступ верхней ступени над нижней должен быть не больше 30 мм, если конструкция деревянная и не больше 50 мм, если материал – железобетон.
К тому же можно такой способ наложения выступов экономит много пространства и есть возможность повысить уклон лестницы, что дает отдельный плюс.

Углы наклона лестниц

Оптимальный вариант уклона лестницы: это интервал от 23° до 37° (в среднем 30°). Главным фактором тут является пространство: если его недостаточно, то, следовательно, лестница должна быть круче.
При угле ниже 23° лестница заменяется пандусом (ровное наклонное покрытие, используемое, например, рядом с торговыми центрами, что обеспечивает дополнительную проходимость и возможность передвижения на колесах).
Превысив угол в 45°, лестница автоматически переходит к типу приставных или раскладных. При этом спуск с лестницы с наклоном более 45° можно осуществить только спиной вперед. А комфортный угол подъема винтовых лестниц — 25—35°.

Высота этажа влияет на размер

Чаще всего стандартная высота этажа – это 2.7 — 3 метра, при таких цифрах удобно использовать размеры ступеней лестницы, исходящие из формулы безопасности, которая была упомянута выше. Если высота этажа в вашем доме не делится на 3, то это не повод огорчаться или впадать в панику. Необходимо произвести минимальные округления, с учетом того, что высоты каждого подступенка должны быть равны. Несомненно, будет погрешность от округлений, но и это поправимо в технологии строительства. Разумнее будет добавить эту погрешность на нижнюю фризовую ступень.
Почему так важна точность в проектировании размеров ступеней? Ответ прост: для безопасности. Разности, даже небольшие (в миллиметрах), увеличивают риск получения травм при спуске в ночное время. Обычно мы не смотрим вниз, думаем о своем, и не спеша спускаемся. Мы доверяем своей мышечной памяти, а это очень коварная штука, так как она ориентируется на привычную и неизменяемую высоту.

Таблица углов лестничного марша

Правила проектирования

Выделим только необходимые и важные правила при проектировании лестниц:

  • Характер активности и загруженности (это дает понять какая степень безопасности на данном пути, и какие размеры необходимо использовать. Будет обидно, если на марше не смогут разойтись два человека).
  • Плановая нагрузка (здесь все понятно, необходимо знать, какой максимальный вес должна выдержать конструкция).
  • Материалы.
  • Площадь эксплуатации (измеряется под воображаемой лестницей для нахождения ее оптимального наклона).
  • Соблюдение ГОСТа на размер ступенек.
  • Соблюдение нормативов.
  • Делать запас на расчетную нагрузку, нагрузка на поручни не менее 100 кг. Также важно расстояние между ступенями и потолком. Оно не должно быть меньше 2 метров.

Инструменты и алгоритм работы

Для того, чтобы грамотно собрать все сведения и провести измерения для создания будущей лестницы, необходимы:

Необходимые инструменты:

  1. рулетка;
  2. уровень;
  3. жесткая длинная линейка (рейка) ;
  4. помощник.

Последовательность замеров:

  1. Проверка прямых углов между стенами.
  2. Измерение высоты от пола до потолка, а также толщины стен перекрытия.
  3. Выполнение эскиза и разреза помещения на миллиметровой бумаге (изображаем все, что входит в секущую плоскость, т.е. – двери, окна…).
  4. Не пренебрегать и по возможности использовать стандартные размеры. Это упростит и ускорит вашу работу.

Основные правила строительства эвакуационных лестниц

Основная задача в конструировании лестниц для эвакуации – это своевременное доставление людей в безопасные места. Поэтому они должны быть максимально безопасными и выдерживать большие нагрузки (люди не всегда могут придерживаться порядка).
Главные параметры при строительстве: ширина лестницы должны быть больше или равна ширине дверного проема. Уклон до 45°. Размер ступенек 220 мм – высота, 250 мм – ширина, согласно ГОСТ 8717.1-84. А также запрещены посторонние предметы, расположение которых мешает спуску по лестнице (разрешенное техническое оборудование до 220 мм от стен).

Красиво сделанная эвакуационная лестница

Вывод

Изобилие выбора материалов и возможностей ставит в тупик многих начинающих строителей. Но, тем не менее, важен только первый шаг — установить себе четкое представление, для чего будет использоваться лестница, и какие критерии должны быть учтены. В любом случае, придерживайтесь стандартных размеров и технике безопасности, правильно рассчитайте высоту ступенек для лестницы, и результат вас не огорчит.

Если у вас уже есть опыт построения лестниц, вы можете поделиться им в комментариях или оставить отзыв.

При расчёте по несущей способности элементы лестницы расчленяются на статически определимые балки — консольные или однопролётные, и рассчитываются по соответствующим формулам. Так как лестницы подвержены действию динамических нагрузок, к жёсткости несущих элементов предъявляются повышенные требования: прогиб их не должен превышать 1/400 пролёта. Нагрузки, действующие на лестничные марши и площадки,  должны собираться путем сложения собственного веса конструкций и временных нагрузок: в жилых домах — 300 кг/м².

При подъеме человек затрачивает примерно в два раза больше энергии, чем при движении по горизонтали (рис. 2). Практикой установлено: лестница удобна и безопасна, если удвоенная высота подступёнка, сложенная с шириной ступени (проступью), равняется среднему шагу человека. Длина шага человека на плоскости составляет примерно 600–640 мм. Исходя из этого, проступь и подъем определяют по формуле: 2а+b = 600…640 мм.

рис.2. Расчет высоты и ширины рядовых ступеней

Как альтернативу можно использовать другую, более легкую для запоминания, формулу: а+b = 450 ± 20 мм, где а — высота ступени (подступёнка), b — ширина ступени (проступи).

Ширина проступи должна обеспечивать опирание ноги полной стопой, то есть быть не меньше 200 и не больше 320 мм. Оптимальной считается высота подступёнка, равная 150, а ширина проступи — 300 мм. При сильном увеличении ширины проступи вы непременно собьетесь с шага, а при сильном уменьшении затруднится спуск. При проектировании забежных ступеней нужно учитывать, что минимальная ширина ступеней с узкого конца должна составлять не менее 100 мм, а нависание проступи над нижней ступенькой должно быть не более 50 мм. Так же нависание верхней ступени над нижней делается тогда, когда другими способами не удается увеличить ширину проступи, в этом случае величина нависания не должна превышать 30 мм для деревянных и 50 мм для железобетонных ступеней.

Наиболее удобные углы подъёма лестницы находятся в диапазоне от 23 до 37°. Чем лестница круче, тем меньше ей надо места для установки в доме, и соответственно, чем лестница положе, тем больше места необходимо для неё предусмотреть. Если угол меньше 23° — лестницу можно заменить пандусом (ровной наклонной площадкой), если больше 45°, то лестница переходит в разряд приставных или раскладных (рис. 3). Оптимальный угол подъема винтовых лестниц — 25–35°. Наиболее сложным процессом при крутизне лестничного марша более 40° является спуск с лестницы, а при углах более 45° спуск можно осуществлять только спиной вперед.

рис. 3. Нормативная зависимость размеров ступеней от крутизны лестницы

Количество ступеней зависит от высоты этажа и угла наклона лестницы. Зная местоположение лестницы в плане и высоту помещения, количество ступеней можно (и проще) установить графически, а после этого, по формулам безопасности определить ширину проступи.

Для графического построения лестницы на миллиметровой бумаге или бумаге «в клеточку» нужно в масштабе нарисовать лестничный марш (рис. 4) соизмеряя его с высотой этажа.

рис. 4. Пример графического расчета количества ступеней и высоты подступёнка. Таблица высот для ступенек в зданиях с нормативной высотой этажа

Высотой этажа называется разница высотных отметок уровней чистого пола нижнего и верхнего этажа, то есть в размер высоты этажа должны быть включены толщины одежды полов. Например, пол нижнего этажа облицован керамической плиткой, а пол верхнего этажа выложен паркетом по лагам и фанерному «черному полу». В расчет высоты этажа должны быть включены все слои данных половых конструкций: внизу — толщины выравнивающей стяжки, плиточного клея и плитки; вверху — толщина лаг, фанеры и паркета. В России еще со времен существования СССР высота этажа — величина регламентированная. Обычно стандартная высота этажа равна 2,8 или 3 м, реже — 2,7 или 3,3 м, что позволяет проектировать высоту помещения (расстояние от пола до потолка) не менее 2,4 м. Такая высота этажа позволяют без особого труда вписать лестницу с размерами ступеней, отвечающим требованиям расчетной формулы безопасности (рис. 4, таблица 2). Если ваша высота этажа отличается от нормативной и не кратна 3, то высоту ступеней нужно рассчитывать (округлять) с точностью до одного миллиметра, но так, чтобы высоты всех подступёнков были одинаковыми. Погрешность вычисления, набегающую от округления высот, лучше распределить на нижнюю фризовую ступень, а остальные ступеньки марша сделать одинаковой высоты.

Разные по высоте ступени приводят к постройке травмоопасной лестницы. Особенно опасной эта лестница становится во время спуска в ночное время суток. Спускаясь по лестнице, мышечная память нам подсказывает, что должна быть ступенька. Вес тела переносится на ногу, а ступеньки под ней нет… Она — ниже! И всего-то два-три десятка миллиметров, а ногу подвернули… и еще хорошо, если не покатились кубарем вниз.

В домах с нестандартной высотой этажа для выравнивания высоты ступеней допускается опустить уровень чистого пола верхней этажной площадки чуть ниже относительно уровня чистого пола остального этажа. Порожек лучше не делать, а сделать пол этажной площадки в виде пандуса, то есть наклонным. Для подравнивания высоты ступенек потребуется всего несколько миллиметров так, что уклон будет вряд ли сильно заметным. Как вариант, если лестничная площадка огорожена стенами с дверями, полы между этими помещениями можно сделать с небольшим порогом. Такое решение всем хорошо знакомо: уровень этажных площадок в многоквартирных домах, как правило, ниже уровня чистых полов в квартирах. Ноги мы здесь не ломаем — привыкли.

В таблице 1 рисунка 3 приведены размеры ступеней для «уплотненных» лестниц, пригодных для загородных домов. Нередко в планировках этих домов под лестницы оставляется так мало места, что для того, чтобы сделать лестницу короче, приходится жертвовать шириной проступи. Так, например, в лестнице с высотой подступёнка 200 мм ширина проступи равняется 250 мм. Взрослый человек не может опереться на такую проступь полной ступней и ему приходится спускаться с лестницы боком или спиной вперед. В таблице 2 рисунка 4 приведены размеры высот подступёнков для стандартных высот этажа. Рассчитать ширину проступи по формулам безопасности не составит особого труда. Но есть и еще один способ определить размеры ступеней — графический.

Этот эргономический способ основан на том, что человек, свободно делая по горизонтальной плоскости шаг в 620 мм, может с той же легкостью поднимать ногу на высоту, равную лишь половине этой величины, то есть на 310 мм. Поэтому, если на горизонтальной оси графика (рис. 5) отложить известное число частей, равных каждая одному шагу (620 мм), а на вертикальной оси — равных высоте подъема ноги 310 мм, то такое построение дает возможность получить размеры подъема и ширины ступеней для лестницы с любым наклоном. Для этого нужно нанести на график линию наклона своей лестницы (ее высота и длина известны) и в точках пересечения с сеткой графика провести перпендикуляры. Это и есть оптимальная высота и ширина ступени для данного уклона лестничного марша. Более того, вы можете воспользоваться этим методом и построить лестницу конкретно «по себя». Например, задав шаг равным 600, а подъем соответственно 300 мм либо задав длину шага такой, какой вы считаете нужным.

Как привести лестницу в соответствие с кодом

Стандартная ширина лестницы, высота и глубина подступенка и другие параметры

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 01.03.22

Рассмотрено

Дин Бирмайер

Рассмотрено Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Эшли Поскин

Критические размеры, такие как стандартная ширина лестницы, высота подступенка и глубина проступи, не являются предметом догадок, когда вы переделываете или строите дом. Размеры лестниц определяются общепринятой практикой и строительными нормами, которые часто основаны на общепринятых практиках. Эти правила направлены на то, чтобы сделать лестничные клетки максимально безопасными, поэтому их ни в коем случае нельзя игнорировать или обходить стороной.

В то же время измерения кода лестницы допускают некоторую гибкость, поскольку большинство измерений сопровождаются минимумами или максимумами. Ярким примером является стандартная ширина лестницы. Лестничный кодекс гласит, что лестница должна быть шириной 3 фута или шире. Пока соблюдается стандарт ширины в 3 фута, вы можете расширить ширину лестницы настолько, насколько пожелаете.

Смотреть сейчас: Как сохранить лестницу до кода

Предлагаемые стандарты не только помогут вам построить безопасную лестницу, но и помогут построить удобную лестницу, которой вы сможете пользоваться изо дня в день в течение многих лет. Однако не все размеры лестниц одинаковы во всех частях страны. Обязательно узнайте в своем органе, выдающем разрешения, строительные нормы и правила, применимые к вашему населенному пункту. Многие сообщества полностью принимают Международный строительный кодекс, а другие вносят в него изменения. В любом случае, местный кодекс — это то, что вы должны соблюдать, чтобы пройти проверки.

Следующие требования к лестницам относятся к прямым лестницам. Винтовые лестницы и винтовые лестницы предъявляют несколько различных требований к кодам.

Ширина лестницы: 36 дюймов, минимум

Ширина лестницы относится к расстоянию между сторонами, если вы поднимаетесь или спускаетесь по лестнице. Согласно IRC, это расстояние должно быть не менее 36 дюймов и не включает поручни.

Высота подступенка лестницы: 7 3/4 дюйма, максимум

Подступенок — задняя, ​​вертикальная часть ступени. Высота подступенка лестницы определяется расстоянием, на которое вы перемещаете ногу вверх или вниз от одной ступеньки до соседней. Это должно быть не более 7 3/4 дюймов.

Эта спецификация кода была разработана для предотвращения того, чтобы лестница была слишком высокой при подъеме по лестнице или слишком низкой при спуске. Кроме того, размеры подступенка всех ступеней должны быть как можно ближе к одинаковым. Наибольшая высота подступенка в лестничном пролете не может превышать наименьшую более чем на 3/8 дюйма. Лестница, в которой есть заметное различие между подступенками, представляет угрозу безопасности.

Если лестница имеет открытые подступенки, открытое пространство между ступенями не может быть достаточно большим, чтобы через него могла пройти 4-дюймовая сфера. Другими словами, пространство должно быть чуть меньше 4 дюймов в высоту.

Лестничные ступени (прогоны), глубина: от 10 до 11 дюймов, минимум

Ступенька — это плоская горизонтальная поверхность, по которой вы ходите. Глубина ступени — это расстояние от переднего края или выступа (выступа ступени, выступающего за нижний подступенок) одной ступени до передней кромки или носа следующей ступени, измеренное по горизонтали. Это расстояние должно быть не менее 10 дюймов. Тем не менее, ICC отмечает, что если ступени не имеют выступов, а ступени имеют сплошные, а не открытые подступенки, минимальная глубина проступи составляет 11 дюймов.

Подступенки лестницы должны быть достаточно глубокими, чтобы у большей части вашей ноги было достаточно места для отдыха на лестнице. Глубина ступеней лестницы больше важна для спуска, чем для подъема по лестнице. Кроме того, размеры проступи каждой ступени лестницы должны быть как можно ближе к идентичным. Наибольшая глубина проступи в лестничном пролете не может быть больше наименьшей глубины проступи более чем на 3/8 дюйма.

Выступы должны выступать не менее чем на 3/4 дюйма и не более чем на 1 1/4 дюйма за нижний стояк. Самый большой выступ носовой части не может быть более чем на 3/8 дюйма больше, чем самый маленький выступ носовой части.

Высота лестницы: 6 футов, 8 дюймов, минимум

В любой точке лестницы у пользователя должно быть полное вертикальное расстояние не менее 6 футов 8 дюймов между верхней частью ступени лестницы и нижней частью потолка.

У любого, кто поднимается или спускается по лестнице, должно быть достаточно места над головой без необходимости пригибаться.

Лестничные площадки

Каждая лестница должна иметь площадку вверху и внизу. Ширина лестничной площадки, измеренная перпендикулярно направлению движения, должна быть не менее ширины лестницы. Минимальная глубина, измеренная в направлении движения, составляет 36 дюймов.

Лестничное освещение

Ступени и площадки всех прямых лестниц должны иметь искусственный источник света, способный освещать ступени и площадки не менее чем до 11 люкс (приблизительно 1 футовая свеча). Для любой лестницы с шестью или более подступенками на каждом уровне этажа должен быть настенный выключатель для управления источником света.

Общие термины для лестниц

  • Косоур:  Корус – это весь пилообразный элемент, на который опираются подступенки и проступь. Вам понадобится не менее двух на каждую лестницу. Некоторые вспомогательные лестницы, такие как лестницы в подвал или лестницы на палубу, могут не использовать конструкцию с пилообразными стрингерами. Вместо этого они могут использовать сплошные боковые стрингеры, которые закрепляют ступени с помощью металлических соединителей.
  • Подступенок: Подступенок – это вертикальный размер каждой лестницы. Подступенки могут быть закрытыми или оставлены открытыми, как в лестницах на палубу или в подвальные лестницы. Доска, закрывающая заднюю часть ступени, также называется подступенком.
  • Проступь: Проступь – это горизонтальная часть каждой лестницы, иногда называемая маршем. Это поверхность, на которую ступает пользователь.
  • Площадка: Площадка — это площадка между двумя лестничными пролетами. Это также пространство для подхода вверху и внизу лестницы.
  • Выступ: Часть ступени, выступающая над стояком внизу.
  • Ширина лестницы: Ширина относится к длине подступенков и ступеней от одной стороны к другой. Согласно требованиям кодекса, минимальная ширина лестницы — это горизонтальный размер между боковыми стенками лестницы, измеренный над поручнями.
  • Высота над уровнем моря: Высота над уровнем моря — это размер по вертикали от ступеней лестницы до потолка непосредственно над ним. Он измеряется от воображаемой наклонной линии, соединяющей все выступы лестницы.

Рабочий пример проекта лестницы

Используя требования части K строительных норм и правил и известную установку лестницы, довольно просто составить спецификацию базовой лестницы для жилого дома.

Отправной точкой будет измерение высоты между уровнями пола; в этом примере высота от пола до потолка составляет 2,3 м, а высота верхнего этажа составляет 0,3 м, что дает общее расстояние от пола до пола 2,6 м (2,6 м — стандартное расстояние от пола до пола в новостройках Великобритании).

Максимальный уклон лестницы составляет 42°, что означает, что горизонтальный размер лестницы должен быть в 1,11 раза больше вертикального размера, который в данном случае составляет 2,86 м.

(1,11 достигается простым использованием тангенса 42 ° с вертикальным измерением 1, поэтому 1,11 можно использовать в качестве коэффициента независимо от используемых единиц измерения. Для менее крутой лестницы 1,11 можно увеличить, но никогда не следует быть уменьшен.)

Предполагая, что лестница должна быть 900 мм, чистые площадки вверху и внизу лестницы должны иметь длину не менее 900 мм, при этом ни один дверной проем не должен быть ближе 400 мм к любому концу лестницы.

Высота отдельных подступенков должна быть от 150 до 220 мм, поэтому для достижения общего вертикального размера 2,6 м количество подступенков должно быть от 17 до 12, причем высота каждого подступенка должна быть от 153 до 217 мм.

Отдельные проходы должны быть от 220 до 300 мм, поэтому для достижения общего горизонтального расстояния 2,86 м количество проходов должно быть от 12 до 10, причем каждый проход должен быть от 238 до 286 мм.

Поскольку подступенков должно быть столько же, сколько и проступей в лестнице, единственный вариант на данном этапе в этом примере — 12 подступенков по 217 мм и 12 переходов по 238 мм. Если использовать правило «идущий плюс два стояка», это дает 672 мм, что является приемлемым.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
