Проекты двухэтажных домов 10х10

Открыть фильтр Открыть фильтр

Подбор по параметрам: Фильтр по параметрам:

Выбрано проектов: 0

Показать

Проектов не найдено

Категория

Материал стен

Газобетон

Кирпич

Брус

Бревно

Каркас

Всего этажей в доме

С мансардным этажом

Без мансардного этажа

С цокольным этажом

Без цокольного этажа

Общая площадь (м²) Всего спален Кол-во спален на 1 этаже Кол-во санузлов Кухня и гостиная

С кухней-гостиной

Отдельная кухня

Большая гостиная

Большая кухня

Сортировка по

квадратныес гаражомиз брусаиз газобетонакирпичныекаркасныес мансардойиз пеноблоков

AS-2231 — проект дома из газобетона с мансардой и баней

Площадь:	131. 7 м^²
Габариты:	9 х 10.1
Спален:	5

34 200

Площадь:	110 м^²
Габариты:	10 х 10
Спален:	3

Площадь:	182 м^²
Габариты:	10. 3 х 10.7
Спален:	4

Площадь:	124 м^²
Габариты:	9.4 х 10
Спален:	3

Площадь:	137.2 м^²
Габариты:	9.3 х 9.9
Спален:	5

Площадь: 125. 8 м^²
Габариты: 9.3 х 9.3
Спален: 4
28 900
Площадь: 122 м^²
Габариты: 9.8 х 9.9
Спален: 3
AS-2059-2 — проект дома из газобетона с мансардой и вторым светом
Площадь: 150 м^²
Габариты: 10 х 10
Спален: 4
39 000
Площадь: 101. 15 м^²
Габариты: 9.1 х 9.1
Спален: 2

AS-2260 — проект дома из газобетона с мансардой и чердаком
Площадь: 145.3 м^²
Габариты: 10.1 х 10.3
Спален: 5
37 800
Площадь: 146.5 м^²
Габариты: 9. 1 х 9.8
Спален: 4
Площадь: 150 м^²
Габариты: 10.4 х 11.5
Спален: 5
Площадь: 137 м^²
Габариты: 11. 7 х 12.1
Спален: 3
Площадь: 125.2 м^²
Габариты: 9.6 х 10.4
Спален: 3
Площадь: 147.3 м^²
Габариты: 9.7 х 9.9
Спален: 5
Площадь: 144. 3 м^²
Габариты: 10.3 х 10.3
Спален: 5
Площадь: 128.2 м^²
Габариты: 10.4 х 10.6
Спален: 4
Площадь: 172.2 м^²
Габариты: 9. 3 х 9.3
Спален: 4
Площадь: 131.7 м^²
Габариты: 9 х 10.1
Спален: 5
Площадь: 127.4 м^²
Габариты: 10 х 10.5
Спален: 3
Площадь: 163. 9 м^²
Габариты: 9.5 х 9.6
Спален: 4
Площадь: 142 м^²
Габариты: 9.6 х 10
Спален: 3
Площадь: 135 м^²
Габариты: 10 х 10
Спален: 3
Площадь: 131. 3 м^²
Габариты: 9.3 х 9.6
Спален: 5

Проект добавлен в сравнение
Перейти к сравнению проектов
Продолжить
Спасибо за заказ!
Мы перезвоним вам в ближайшее время
Заказать звонок
Мы перезвоним вам в ближайшее время
Нажимая кнопку «Жду звонка», вы соглашаетесь с обработкой персональных данных.
Спасибо!
Ваша заявка принята в работу.
Спасибо!
Ваша заявка принята в работу.
Регистрация

Вы зарегистрированы.

Информация для сброса Вашего пароля была отправлена на указанный e-mail.
Сброс пароля
Вы вышли!
Будем рады видеть Вас снова.

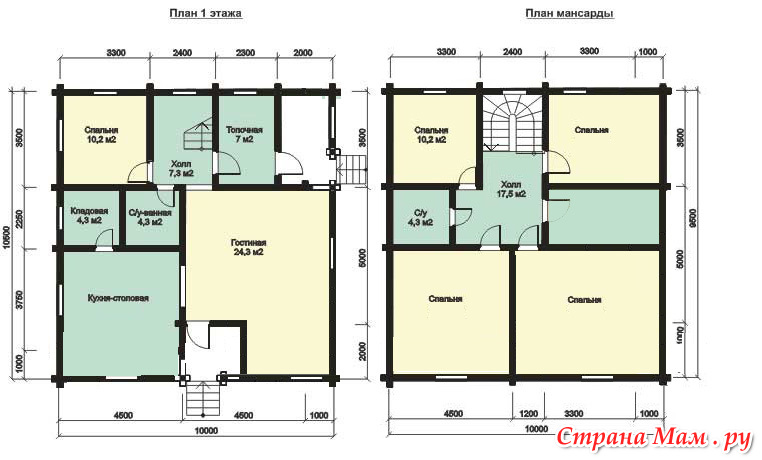

Планировки дома 10х10 двухэтажный (80 фото) — фото
Планировка дома 11 на 11 двухэтажный

Планировки домов 10х10 с гаражом

Дом 7 на 10 двухэтажный

Планировка одноэтажного дома 10х10 м

Проект дома с мансардой 8х10

Проект дома 8х12 двухэтажный

Планировки домов двухэтажных

Планировки двухэтажных домов 10х10

Дом 10 на 10 планировка 2 этажа

Проект дома двухэтажного с террасой планировка

Планировка каркасного дома 10х10 двухэтажный

Проекты двухэтажных домов

Проекты домов из газобетона 10х10 2 этажа

Проекты домов с мансардой 10х10

Дом 10х10 двухэтажный

Дом 7 на 10 двухэтажный

Каркасный дом 10х10 двухэтажный проект

Проекты простых домов

Каркасный дом 10х10 2 этажа

Проект дома 7х9 двухэтажный

План 2ого этажа дома

План дома 10х12 двухэтажный

Планировки каркасных домов 10х10

Проекты двухэтажных домов 10х10

Планировка двухэтажного дома из бревна 10х10

План дома 10х11 двухэтажный

Планировка каркасного дома 10х10

Необычная планировка дома 10 на 10 двухэтажный

Проекты двухэтажных домов 10х10

Краични дом двухэтажный

Двухэтажный дом с цоколем и гаражом

Двухэтажный дом проект план

Планировка дома 10 на 10

Проекты домов с мансардой

Дома с проектом 10х10 с мансардой одноэтажный Альфаплан

Планировка домов 10 на 10 двухэтажный цокольным этажом

Планировка дома 8х12 двухэтажный

Планировки двухэтажных домов 10х10

Фасад двухэтажного дома

Кирпичный дом с четырехскатной крышей

План одноэтажного дома 8х10

Проект дома 8х10 двухэтажный из пеноблоков

Дом 8х10 двухэтажный планировка

Дом 10 на 10 двухэтажный

Проекты двухэтажных домов из пеноблоков

Проекты двухэтажных домов из кирпича

Дом 10 на 10 двухэтажный

Проекты двухэтажных домов с планировкой

2 Этажный домик

Дом 8х10 двухэтажный планировка

Планировка дома 10х10 двухэтажный

Планировка дома 10х10 с мансардой

Дом 10 на 10 двухэтажный

Планировка каркасного дома 10х10

Планировка 2 этажного дома 10х10

Планировка дома 10 на 10 2 этажа

Планировка дома 10х12 двухэтажный

Каркасный дом 10х10 двухэтажный планировка

Двухэтажный коттедж

2 Этажный дом 10х10

Двухэтажный кирпичный дом планировка

Проект дома 8 на 10 двухэтажный

Каркасный дом 10х10 двухэтажный проект

Проекты домов из газобетона 8х8 2-х этажный

Дом 10 на 10 двухэтажный

Фасад дома 10 на 10 двухэтажный

Проекты домов 12х12 двухэтажный

Проекты двухэтажных домов с планировкой

Двухэтажный дом из профилированного бруса

Двухэтажный дом 100 кв м планировка

Схема планировки двухэтажного дома 10х10

Мансарда с 3 спальнями

Проект дома 12х12 двухэтажный планировка

Одноэтажный кирпичный дом 10х10 планировка

Проект дома 12х12 2 этажа цоколь

Дом 10х10 планировка одноэтажный газобетон

Планировка дома 8х10 двухэтажный

Кирпичный дом 10х10 двухэтажный

Проекты 2х этажных домов из газоблока

Дом 10 на 10 трехэтажный с гаражом
План дома 10х10 с 3 спальнями
Распродажа!
$ 29,99
Купить этот план небольшого дома
Опора, луче, план расположения колонки
Электронные / внутренние распределительные планы
План бана
План крыши.
Включенные архитектурные файлы:
— файл Google Sketchup 2019
— файлы AutoCad 2018
Мы предоставляем вам все файлы, чтобы вы могли редактировать их самостоятельно или передать их своему архитектору, подрядчику, чтобы изменить для вас.
Доставка Мгновенная загрузка
Если вы не получили его, свяжитесь с [email protected]
Количество План дома 10х10 с 3 спальнями
Добавить в список желаний
Категория: Одноэтажный дом Тег: 3 спальни
План дома с 3 спальнями
Описание
Бренд
Отзывы (0)
Описание
Просмотры сообщений: 28 778
Планы дома 10х10 с 3 спальнями
В доме есть:
-Автостоянка и сад
-Гостиная,
-Столовая
-Кухня,
-3 Спальни, 2 ванные комнаты
Подробнее смотрите в этом видео деталь:
Купить этот план дома: Дом доступен в папке 2019.
Планы дома 10×10 с 3 спальнями
-План этажа, план фасада,
-Файл эскиза в метре
-Файл Autocad (Все планы компоновки)
* Включенные файлы Autocad 2010 и Sketchup 2017
Вы можете связаться с нами: Личный FB: Sophoat Toch
Страница Facebook: Sam Architect
Группа Facebook: Home Design Idea
Другие планы Скачать На YouTube: канал Сэма Фоаса
. Если вы считаете, что этот план полезен для вас. Пожалуйста, лайкните и поделитесь.
Подробнее Планы домов Внизу:
Планы домов 10,5×14,5
Планы домов 7×10
Планы домов 10×11
План дома 9×12

Марка
План дома с 3 спальнями
20% скидка всех планов домов
Используется этот купон: Spamplans20
Перевод моего веб-сайта
Купить мои работы 2019
Купить мои работы 2016-2018
Категора. (4)Квартира (2)Четырехэтажный дом (2)Скачать бесплатно (31)Двускатная крыша (43)Садовый дизайн (1)Шаровая крыша (102)Отель (0)План дома типа лофт (2)Узкий дом (7)Один Многоэтажный дом (237)Двускатная крыша (71)Террасная крыша (102)Трехэтажный дом (31)Двухэтажный дом (135)Без категории (0)
Чертежи навеса 10×10
Полное пошаговое руководство по сборке деревянного навеса размером 10 x 10 футов. Планы включают материалы и список вырезов, 2D-планы и фасады, 3D-виды со всех сторон, размеры и инструкции по сборке. Следующий план навеса 10×10 предназначен для всех уровней строителей, от новичков до экспертов.

Получите полные планы навесов 10 × 10 – PDF-версия 8,5″ x 11″ Готово к печати:

Купить полный план в формате PDF

Список материалов и распилов
ПОЛ
9 – 2×6 Пиломатериалы, обработанные давлением 10 футов (обрезанные до 9 футов-9 дюймов)
2 – 2×6 Пиломатериалы, обработанные давлением 10 футов (без резки)
3 – 4×4 Обработанная под давлением древесина 10 футов (без резки)
4 – 23/32″ Фанера с гребнем и пазом 4’ x 8’ Лист (нарезанный по размеру)
СТЕНЫ
8 – 2×4 Пиломатериал 8 футов (обрезанный до 7 футов-4 1/2″)
20 – 2×4 Пиломатериал 6 футов (обрезанный до 5’-10″)
4 – 2×4′-5″)
4 – 2×4 Пиломатериал 10 футов (без раскроя)
ПОДВАЙКИ
10 – 4’ x 8’ Фанерная панель T1-11 (нарезанная по размеру)
СТРОПИЛА
6 – 2×4 пиломатериалы 12 футов (обрезанные до 11 футов-10 3/8″)
4 – 2×4 пиломатериалы 8 футов (обрезанные по размеру)
КРЫША
8 – 2×4 пиломатериалы 12 футов (обрезанные до 11 ′-8″)
3 – 2×4 пиломатериалы 8 футов (нарезанные по размеру)
12-футовая гофрированная стальная панель крыши (120SF)
ОБИВКА
10 – 1×4 пиломатериалы 8 футов (нарезанные по размеру)
ОБОРУДОВАНИЕ
3 1/2″ гвозди из оцинкованной стали
2″ винты для настила
2″ оцинкованные отделочные гвозди
1 1/2″ кровельные винты для сверления
6′-5 3/4″)
2 – 2×4 пиломатериалы 8’ (обрезные до 6’-3 1/2″)
1 – 2×6 пиломатериалы 4’ (обрезные до 3′-7″)
2 – 2×6 Пиломатериал 4 фута (обрезанный до 3’-3″) (используется для жатки)
1 – Фанерный наполнитель 2×6 (используется для жатки)
ДВЕРЬ
2 – 2×4 Пиломатериал 6 футов (обрезной до 5 футов-6 дюймов)
2 – 2×6 пиломатериалов 3 фута (без распила)
1 – Пиломатериал 2×6 3 фута (обрезанный до 2 футов-5 дюймов)
1 – Дверная ручка или защелка
3 – 3 1/2 дюйма x 5/8 дюйма Дверная петля
ОКНО (дополнительно)
2 – Пиломатериал 2×6 4 фута (обрезанный до 3′-2 3/8″)
2 – Пиломатериал 2×6 4 фута (обрезанный до 3′-6 3/8″)
2 – Пиломатериал 2×4 4 ′ (урезанный до 3′-2 3/8″)
2 – 2×4 Пиломатериал 4 фута (урезанный до 2′-11 1/4″)
1 – 35 3/8″ x 35 3/8″ Одноподвесной Виниловое окно

Этап 1 – Фундамент и пол
Начните с выбора подходящего места для фундамента сарая, в идеале – плоской твердой поверхности вдали от больших деревьев.
Первым шагом является резка всех досок 2×6, как показано в списке раскроя или на схеме ниже. Затем поместите три бруса размером 10 футов 4 × 4 параллельно друг другу на расстоянии 5 футов друг от друга. Затем соберите четыре рамы по периметру 2 × 6 сверху, это будет очертание общей рамы пола. Просверлите направляющие отверстия в балках и закрепите их винтами 3 1/2″. Наконец, установите семь балок пола 2 × 6 на 16 ″ и 12 ″ OC. возле бортов.
После того, как рама пола закреплена, вырежьте шпунт и паз из 23/32″ фанеры по размеру и прикрепите к раме. Вам понадобится около 4 полных листов, чтобы покрыть площадь пола 100SF. Эти листы обычно бывают стандартных размеров 48″ x 9.6″. Вставьте 2-дюймовые шурупы каждые 8 дюймов вдоль стыка, не оставляйте зазоров между листами. См. рисунок ниже:
Шаг 2 – Стены
Сначала начните с рамы передней стены, все рамы, используемые здесь, имеют размер 2×4 (кроме дверного и оконного перемычек, которые имеют размер 2×6).
Отрежьте две пластины 2×4 длиной 10 футов, они будут использоваться для верхней и нижней пластин. Затем отрежьте восемь 2 × 4 до 7 футов-4 1/2 дюйма для стенных стоек, они будут размещены на расстоянии 24 дюйма от оси. Просверлите направляющие отверстия в пластинах и вставьте винты 3 1/2″ в шпильки, чтобы закрепить их на месте. Выровняйте края рамы и убедитесь, что все углы выровнены, чтобы получить профессиональный результат.
См. подробные инструкции по дверному и оконному каркасу здесь:
План одной двери сарая

План окна сарая

Шпильки 2 × 4, удерживающие дверную раму, необходимо обрезать на расстоянии 6 футов-3 1/2 дюйма. .
Чтобы построить верхнюю часть двери, отрежьте две доски 2×6 до 39 дюймов в длину и вставьте 1/2-дюймовую фанеру в качестве наполнителя. Используйте столярный клей и 3 1/2-дюймовые гвозди, чтобы скрепить все части вместе.
Далее идет возведение задней стены сарая. Отрежьте два 2×4 длиной 10 футов и еще восемь 2×4 длиной 5 футов-10 дюймов. Следуйте плану кадрирования ниже.
Расставьте шпильки стены на расстоянии 24″ O.C., идентично передней стене. Просверлите направляющие отверстия в пластине и вставьте винты 3 1/2″, чтобы закрепить шпильки.
Продолжайте сборку, собрав 2 рамы боковых стенок. Отрежьте две доски 2 × 4 до 9 футов-5 дюймов в качестве верхней и нижней пластины, затем отрежьте шесть 2 × 4 до 5 футов-10 дюймов для стоек. Следуйте приведенному ниже плану каркаса стены и соберите 2 комплекта боковых стен.
Теперь, когда все 4 каркаса стены готовы, пора их собрать!
Сначала совместите края передней и боковой рамы с периметром рамы пола. Убедитесь, что края совпадают и нет зазоров, при необходимости используйте спиртовой уровень. Затем просверлите направляющие отверстия в нижней настенной пластине и вставьте винты 3 1/2″, чтобы прикрепить настенную раму к полу. После того, как обе стеновые рамы закреплены, зафиксируйте соседние стены вместе, вставив винты или гвозди диаметром 3 1/2 дюйма.
Повторите и соберите все 4 настенные рамы.
Этап 3 – Крыша

Подготовьте и обрежьте шесть стропил 2×4 до длины 11 футов-10 3/8 дюйма. Затем вырежьте 2 выемки, как показано на рисунке Деталь стропил , эти выемки должны располагаться заподлицо с верхней частью передней и задней стеновых рам. Стропила рассчитаны на свес 10″ с обеих сторон.
Совет: начните сначала с обрезки одного стропила, чтобы убедиться, что все встало на свои места.

После того, как вы закончите резку стропил, поместите их на 24″ O.C. поверх стеновых рам. Затем используйте 3 1/2 ″ гвозди, чтобы закрепить каждое стропило с нижней стороны пластины.

Следующим шагом является добавление блоков и верхних стоек для стабилизации конструкции крыши. Отмерьте и вырежьте 10 блоков 2 × 4 длиной примерно 1 фут-10 1/2 дюйма, поместите между каждыми стропилами и закрепите снизу гвоздями 3 1/2 дюйма.
Теперь отмерьте и вырежьте доски размером 2×4, которые будут использоваться в качестве стоек на верхней стене. Эти шпильки будут совмещены непосредственно со шпильками каркаса стены.

Далее нужно установить обшивку сарая, это проще сделать до того, как мы добавим остальные конструкции крыши.
Отмерьте и отрежьте 10 панелей фанерного сайдинга T1-11 по размеру. Эти навесные панели сцепляются друг с другом, поэтому планируйте их соответствующим образом.
Для обшивки передней стены перед установкой измерьте и вырежьте дверные и оконные проемы. Грубый дверной проем составляет 36″ x 77″, а дополнительный оконный проем составляет 2′-11 1/4″ x 2′-11 3/8″. Верхние выемки, подходящие для стропил, составляют около 1-1/2″ x 3-1/2″.

Добавление прогонов – отмерьте и отрежьте восемь брусков 2×4 длиной 11 футов-8 дюймов. Поместите прогоны 24″ O.C. поверх стропил и прибейте их 3 1/2″ гвоздями. Убедитесь, что два 9 3/4″ O. C. прогоны сидят непосредственно поверх стеновых рам, чтобы закрыть любые зазоры между стеной и крышей.

Отмерьте и обрежьте доски 2×4 по размеру, прибейте их гвоздями между прогонами в качестве блоков.

Наконец, измерьте и отрежьте гофрированные металлические кровельные панели с помощью угловой шлифовальной машины (приблизительно 120SF). Эти панели обычно имеют ширину 36 дюймов, поэтому их следует накладывать друг на друга, чтобы избежать зазоров или утечки воды. Предварительно просверлите отверстия диаметром 3/16 дюйма через каждые 8 дюймов и вставьте 2-дюймовые винты в прогоны, чтобы закрепить кровельные панели.

Шаг 4 – Наличники, двери и окна
Измерьте и отрежьте четыре бруса 1×4 до 7 футов-11 3/4″ и четыре бруса 1×4 до 6′-4 3/ 4″. Выровняйте и закрепите эти планки 2-дюймовыми гвоздями.
Что касается дверной обшивки: используйте 43-дюймовую полосу 2×6 в качестве обшивки верхней части и две 6’-5 3/4″ длины 2×4 в качестве обшивки рамы.
