Железобетонные опоры, столбы освещения
Опоры, выполненные из железобетона, применяются в строительстве воздушных линий (ВЛИ и ВЛ) для электричества. Они изготовлены так, чтобы обеспечить необходимые расстояния, соответствующие технологии монтажа ЛЭП.
Из армированного бетона изготовлено более 70% подобных конструкций в стране.
Содержание
- 1 Классификация по назначению
- 1.1 Специальные
- 1.2 Концевые
- 1.3 Угловые
- 1.4 Анкерные
- 1.5 Промежуточные
- 2 Маркировка опор из бетона
- 3 Конструкции
- 3.1 Элементы опорной системы
- 4 Бетонные опоры по количеству удерживаемых цепей
- 5 Установка
- 5.1 ВЛ до 1 кВ
- 5.2 ВЛ до 10 кВ
- 5.3 ВЛ 35-500 кВ
- 6 Заземление
- 7 Таблицы всех видов бетонных опор
Классификация по назначению
Электрические опорные ЖБИ рассчитываются так, чтобы с запасом принимать на себя главную часть нагрузки от натянутых прямых проводов и при их отводах, изгибах и поворотах.
Нормами ПУЭ и ГОСТ для реализации требуемых параметров по натяжению и удержанию проводов воздушных линий выделено несколько видов опорных конструкций по назначению:
- специальные;
- концевые;
- угловые;
- анкерные;
- промежуточные.
Специальные
Их делают следующих типов:
- С целью прохода естественных или искусственных препятствий — переходные.
- Противоветровые — используются в зонах с сильными ветрами.
- Для реализации пересечений воздушных линий с разных сторон — перекрестные.
- Транспозиционные — применяются для изменения положения проводов.
- Чтобы подключать новых абонентов, ставят ответвительные сооружения.
Концевые
Они могут быть отнесены к разновидности анкерных систем, но в специальном исполнении для одностороннего тяжения. Их обозначает литера «К».
Такие конструкции размещают на кабельных вставках, а также в начале и конце воздушных линий.
Угловые
Используют в местах поворота ВЛ. Условное обозначение — «У». На больших углах ставят изделия анкерного типа, на малых — промежуточные. Суммарная нагрузка с двух соседних пролетов наибольшая в середине поворотного угла.
Анкерные
«А» — принятое обозначение конструкции. В натяжении линий такие сооружения несут основное усилие.
При монтаже ВЛ с помощью анкерных систем осуществляют тяжение проводов на прямых участках.
Кроме того, опоры размещают, когда меняется сечение линии, при переходах через преграды, реки, дороги, железнодорожные ветки.
Промежуточные
«П» — условное обозначение. На них нагрузка распределяется по горизонтали и вертикали.
Назначение данных конструкций — поддерживать провода, а не натягивать. Но их все равно на случай аварий делают с запасом прочности.
Промежуточные сооружения устанавливают между анкерными без изгибов и поворотов. 85% опор в воздушной линии являются промежуточными.
Маркировка опор из бетона
Маркировка ЖБ изделий состоит из ряда букв и цифр.
На назначение опоры указывают первые буквы:
- Ответвление анкерное — ОА.
- Угловые ответвительные анкерные — УОА.
- Анкерные концевые — АК.
- Переходная угловая анкерная — ПУА.
- ПОА — переходная анкерная ответвительная.
- ПП — переходная промежуточная.
- О — ответвительная.
- Угловые промежуточные — УП.
- Промежуточные — П.
Первая цифра характеризует линию, для которой предназначена конструкция. Например, это 35 — линия электропередач 35 кВ.
Следующая цифра — размер. «1» предполагает, что опора сделана на основе столба СВ-105 и имеет высоту 10,5 м. Если использован столб 110, то будет стоять «2».
Стойки, из которых делаются бетонные опоры, обозначаются СВ (В — вибрированные). Потом добавляется длина в дециметрах, изгибающий момент и несущая способность (условная), например СВ 164-2-2.В обозначении столбов могут быть еще буквы (а, в, с, ав, аг — различия по методу изготовления) и римские цифры (III, IV — класс армирования), например СВ 95-3с-IV.
Конструкции
В основе опоры ЛЭП лежит армирующий металлический каркас, залитый бетоном.
Состав раствора меняется в зависимости от предназначения конструкции. Центрифугированные смеси бетона используются для производства изделий линий электропередачи 35-110 кВ.
Железобетонные опоры имеют конструктивные недостатки:
- большой вес, который делает их транспортировку и установку затруднительными;
- сколы и трещины, появление которых возможно при непредусмотренных механических воздействиях (тряске, ударах).
Опорные сооружения должны предусматривать возможность размещения:
- Коммуникационных и секционных устройств.
- Муфт кабельных концевых.
- Аппаратов защиты.
- Щитков и шкафов для электроприемников.
- Всех типов светильников наружного освещения.
Изделия для ЛЭП отличаются, кроме материала (стеклопластик, дерево, металл, железобетон):
- количеством цепей;
- напряжением линии;
- условиями местности, на которой расположена трасса (слабые грунты, болотистые участки, горные условия, наличие или отсутствие населения).
Элементы опорной системы
Основными элементами большинства бетонных осветительных, переходных, транспозиционных и т.д. опорных сооружений является железобетонный столб (стойка). Она обеспечивает нужные габариты проводов. В одной опоре их может быть 3 и более штук.
Кроме того, в состав опорных конструкций могут входить:
- Подкос (забирает часть нагрузки тяжения провода с одной стороны).
- Приставка — нижняя часть, которую вкапывают глубоко в грунт.
- Раскос — соединяющая между собой ряд элементов деталь, усиливающая жесткость и жесткость всей системы.
- Траверса для закрепления проводов.

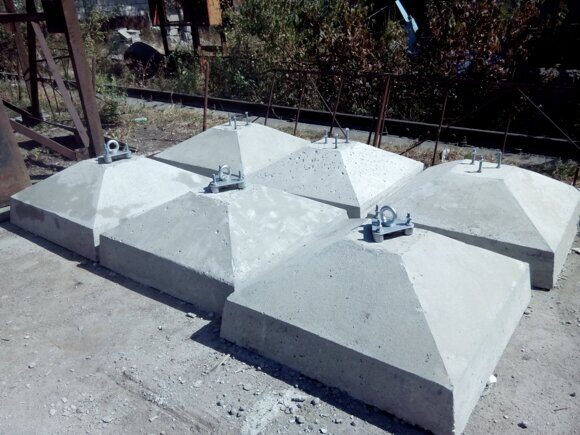

- Фундамент — служит, чтобы передавать в грунт нагрузки от внешних воздействий (ветер, гололед), проводов, изоляторов, стоек. Одностоечный железобетонный столб не нуждается в монолитных, свайных или сборных фундаментах. У таких элементов в грунт просто заделываются нижние концы.
- Ригель — усиливает возможности фундамента держать нагрузки в горизонтальной плоскости. Повышает устойчивость опорного сооружения, препятствует опрокидыванию на слабом грунте от действия сил притяжения линии.
- Дополнительные элементы: тросостойки, оттяжки, надставки, подножники.
Бетонные опоры по количеству удерживаемых цепей
В зависимости от числа цепей опоры делятся:
На одноцепные
— данный вид используется для всех номинальных напряжений ВЛ. В том числе применяются и как световые опоры железобетонные. Их ригель устроен так, что он дает возможность зацепить только одну линию электропередачи.На двухцепные
— для линий 35-330 кВ. Ригель на таких изделиях чаще всего размещен с двух сторон.На многоцепные
— используются в районах с большой плотностью населения и высокой ценой земельных участков. Примером такой системы может служить 6-цепная опора, где на нижней траверсе расположены 2 цепи 110 кВ, над ними 2 цепи 220 кВ и на 2 верхних ярусах 2 цепи 380 кВ.
Установка
Правила установки железобетонных опор определяются ГОСТами и СНиП и одинаковые как для Москвы, так и для других регионов России.
На очищенной от посторонних предметов ровной площадке собирают опору. Для тяжелых конструкций 35 кВ и больше привлекают такелажников.
Чаще всего монтаж осуществляется с использованием технологических карт, которые содержат последовательность операций, нужные приспособления, выкладку деталей (ригелей, траверс, стоек).
Порядок сборки изготовленных из вибрированных стоек одностоечных опор для линий электропередач до 10 кВ:
- Для того чтобы закрепить траверсу и заземляющий спуск, поднимают вершину изделия. Раскосы и траверсы надевают на болты, устанавливают гайки и затягивают.
- Перед установкой изоляторов набивают колпачки из полиэтилена. Монтируют изоляторы, гайки кернят.
- В завершении устанавливается плакат-трафарет, где указан год установки, порядковый номер.
Опоры поднимают с помощью крана, вертолета или методом наращивания. Перед установкой проверяется правильность подготовки фундамента и котлованов.
Для различных линий используют опоры разного типа и размера.
ВЛ до 1 кВ
На воздушных линиях менее 1 кВ ставят опоры:
- одностоечные свободностоящие унифицированные промежуточные;
- А-образные концевые, анкерные, угловые;
- одностоечные с подкосами;
- сборные из вертикальных стоек, установленных рядом.
Возможна сборка и установка железобетонных опор из вибрированных стоек, которые делаются на подвеску 2-4 проводов радио и от 2 до 9 проводов воздушной линии.
Такие конструкции имеют траверсы из стали. Их используют и как опоры освещения, размещая на них светильники, кронштейны для ответвлений, муфты кабельные.
ВЛ до 10 кВ
Для воздушных линий от 6 до 10 кВ осуществляют монтаж изделий одностоечных с подкосами и промежуточных, анкерных, концевых и угловых — А-образных.
Конструкции из вибрированных столбов СНВ имеют траверсу, которая сделана для подвески 3 проводов до 120 мм² из алюминия.
На анкерных и угловых с подкосами одностоечных опорах стальные траверсы ставят для проводов каждой фазы.
На промежуточных одностоечных опорах из центрифугированных стоек ставят верхушечные штыри и траверсы из дерева 80*100 мм.
ВЛ 35-500 кВ
На линиях 35 кВ и выше используют портальные и одностоечные свободностоящие унифицированные с оттяжками опоры.
Их конструктивными частями служат тросостойки, траверсы и столбы, которые имеют асфальтобитумную гидроизоляцию.
Для исключения доступа влаги в стойку ставят крышки-заглушки, нижняя из которых является дополнительным способом увеличить площадь опирания и прочность закрепления конструкции в грунте.
В верхней части столба для крепления траверс имеются отверстия. Заземляющий спуск проложен внутри бетона.
Сцепная арматура (скобы и серьги) крепят с помощью валиков, хомутов и специальных скоб, установленных в отверстия, имеющиеся в тросостойках и траверсах. К столбам металлические тросостойки прикрепляют хомутами.
Опоры с металлическими траверсами портальные одностоечные ставят на линии электропередачи 330-500 кВ в качестве промежуточных.
Для линии 35-220 кВ применяют промежуточные конструкции с цилиндрическими и коническими стойками, 2- или 1-цепные, свободностоящие одностоечные.
Анкерные угловые сооружения делают в виде железобетонных изделий с оттяжками для ВЛ 35-110 кВ.
Заземление
Конструктивно заземление во всех столбах освещения и стойках ВЛ выполняется на заводской производственной площадке. Сверху и снизу изделия выводится наружу арматура, имеющая в диаметре 10 мм, стальной прут которой проходит по всей длине столба.
После заземления арматуры заземляют нулевой провод (повторное заземление). Проводник обязан иметь диаметр более 6 мм.
Заземляющее устройство должно иметь сопротивление менее 30 Ом. В населенной местности, если сопротивление грунта менее 100 Ом/м, — до 10 Ом.
Для железобетонных конструкций к PEN-проводнику подсоединяют арматуру и подкосы опор, крюки и штыри фазных проводов. Если имеются оттяжки, они тоже используются в качестве проводников заземления к арматуре.
Заземлитель устанавливается в железобетонные столбы в соответствии с проектом:
- Стандартная глубина траншеи 1 м при ширине 0,5 м.
- Формируются контуры и осуществляется обварка элементов.
- Выполняется защита стыков от коррозии.
- Монтируется заземляющий спуск.
Для опор освещения с питающим кабелем заземление делают через его оболочку.
Таблицы всех видов бетонных опор
Характеристики основных опор представлены в таблицах.
Опоры железобетонные одноцепные вибрированные для I и II районов по гололеду высотой 11 м со стойками СВ-110-3,5 для ВЛ 10 кВ.
Шифр | Марка провода | Высота крепления нижнего провода, мм | Пролет между опорами, м |
УОА10-2 | 7600 | 80-75 | |
УА10-2 | 8100 | 80-75 | |
А10-2 | 8100 | 80-75 | |
ОА10-2 | 9150 | 80-75 | |
Уп10-2 | АС95/16 | 8600 | 80-75 |
П10-4 | АС70/11 | 8100 | 65 |
П10-3 | АС50/8 | 7600 | 95-85 |
Опоры железобетонные двухцепные вибрированные высотой 16 м со стойками СВ-164-12 для ВЛ 10 кВ.
Шифр | Марка провода | Высота крепления нижнего провода, мм | Пролет между опорами, м |
2К10-1 | АС90/16(III-IV) | 8850 | |
2А10-1 | 8850 | ||
2УП10-1 | То же | 8100 | 50,60, 65(IV) |
2П10-1 | 8100 | АС50/8 АС70/11 АС90/16 | 50,60,80,90 (I-III) |
Таблица размеров электрических столбов | |||
---|---|---|---|
Маркировка | L (мм) | B (мм) | H (мм) |
СВ 9.![]() | 9500 | 220 | 165 |
СВ 10.5-3.6 | 10500 | 220 | 165 |
СВ 10.5-5.0 | 10500 | 220 | 180 |
СВ 164-12 | 16400 | 220 | 180 |
СК 105-3 | 10500 | 220 | 370 |
СК 105-5 | 10500 | 220 | 370 |
СК 105-8 | 10500 | 220 | 370 |
СК 105-10 | 10500 | 220 | 370 |
СК 105-12 | 10500 | 220 | 370 |
СК 105-14 | 10500 | 220 | 370 |
СК 120-4 | 12000 | 220 | 391 |
СК 120-6 | 12000 | 220 | 391 |
СК 120-10 | 12000 | 220 | 391 |
СК 120-12 | 12000 | 220 | 391 |
СК 120-15 | 12000 | 220 | 391 |
СК 120-17 | 12000 | 220 | 391 |
СК 135-4.![]() | 13500 | 220 | 412 |
СК 135-10 | 13500 | 220 | 412 |
СК 135-12 | 13500 | 220 | 412 |
СК 135-15 | 13500 | 220 | 412 |
Руководствуясь таблицей размера железобетонных столбов, можно провести электричество на загородный участок от дома соседа или другого источника питания.
виды столбов, характеристики, изготовление опор
Осветительные опоры, выполненные из железобетона, используются в городе и за городом, в том числе для автомобильных магистралей,улиц и тротуаров, площадок для складов и промышленных предприятий. Бетонные столбы освещения также используют для монтажа воздушных линий, показатели напряжения которых достигают 10 кВ. Когда же их параметры составляют минимум 35 кВ, используются опоры, выполненные из центрифугованного бетона.
Столбы освещения из железобетона прямоугольного сечения
Виды столбов
Осветительные опоры такого типа бывают самых различных форм, а также размеров и производятся с помощью центрифуги или вибропресса при использовании высококачественного бетона, армированного металлической проволокой.
Подобные бетонные столбы бывают следующих марок:
- СВН, а также С (восьмигранная форма) – весит от 800 до 1700 кг, достигает 10,5 м в высоту;
- СЦС, а также СНЦс (с кольцевым сечением) – весит от 700 до 1050 кг и достигает в высоту 11 м;
На фото — стойки опор СКЦ
- СКЦ (может быть круглой или конической формы) – весит от 700 до 1050 кг и достигает 11 м в высоту;
- СНВ, а также СВ (обладают трапециевидным сечением) – весит от 800 до 3500 кг и достигает 16,5 м в высоту.
Характеристики
Рассмотрим преимущества применения железобетонных опор:
- они устойчивы к коррозийному влиянию, воздействию химических составов, не расположены к гниению;
- материал не боится огня и сейсмических воздействий;
- есть возможность длительной эксплуатации. При этом должна соблюдаться правильная производственная технология, и впоследствии осуществлен правильный монтаж, что дает возможность опорам прослужить свыше полусотни лет;
- невысокие эксплуатационные затраты;
- доступная цена конструкции (более экономичными в этом плане будут только опоры из дерева).
Бетонные опоры для столбов воздушных электрических линий
Теперь разберемся с недостатками изделия
- материал тяжелый, его масса – минимум 700 кг. Соответственно, с его погрузкой, транспортировкой и монтажом могут возникнуть определенные сложности;
- трудности демонтажных работ. Конечно, опору можно сбить с помощью того же трактора, но высвободить стальной каркас и переработать бетонные куски достаточно тяжело;
Совет: помогает в данном случае резка железобетона алмазными кругами особой прочности.
- плохо сопротивляется механическим нагрузкам, могут не выдержать резких ударов и аналогичных воздействий, например, толчков;
Следует констатировать, что по своим характеристикам такие опоры существенно превосходят деревянные, но уступают металлическим.
Заводское изготовление железобетонных опор
Изготовление опор
Уличные бетонные столбы для освещения изготавливаются поэтапно:
- На первом шаге — подготовьте арматуру, нарезав или нарубив ее согласно типоразмерам.
Для этого лучше всего воспользоваться специальным станочным оборудованием. Затем высадите анкерные головки и подготовьте контурные спирали. После чего загните контурные стержни и петли.
- Затем замесите бетонную смесь из цемента, химических добавок и инертных компонентов. Засыпьте все в бетономешалку, залейте водой и тщательно перемешайте. После этого подождите несколько минут, чтобы раствор получил необходимую консистенцию, и вылейте в бетоноукладчик.
Схематическая форма для изготовления своими руками столбов из железобетона
- Подготовьте специальные формы для бетонных столбов со стержнями. Их необходимо предварительно очистить и смазать, а затем в них поместите подготовленные спирали. После этого нагретые стержни протяните через спирали, положите на упоры и зафиксируйте. Спирали растягиваются и прикрепляются к стержням в 3 точках. На каждом торце установите по вкладышу, сделайте технологические трубки с петлями, фиксируясь при этом к опалубке.
- Раствор залейте в формы, при этом бетон уплотните с помощью глубинного вибратора, а потом выровняйте поверхность.
- Проведите сушку изготовленных изделий. Инструкция требует положить готовые изделия на доски и накрыть их полиэтиленовой пленкой. Включите прогрев заготовок, подождите некоторое время и снимите пленку.
- Переместите готовые опоры с помощью подъемного оборудования в подготовленное место, где их следует складировать и проверить качественные показатели. Потом приварите к ним стержни заземляющих контуров, покрасьте, определите показатели прочности бетона. На последнем этапе они обычно маркируются и на них ставят штамп. После этого изделиями можно пользоваться и/или продавать.
Благодаря применению передовых технологий во время производственных процессов гарантируется отменные качественные характеристики приготовленных изделий. Все это должно быть подтверждено соответствующими сертификатами и прочими свидетельствами.
Как уже указывалось выше, ассортимент осветительных опор из железобетона может быть достаточно многообразным, исходя из различных размеров, форм и так далее. Соответственно, потребитель может выбрать то, что ему конкретно необходимо.
Применение бура с алмазной коронкой
Совет: если для подвода линий электропередач от столба к дому придется проходить сквозь бетонный фундамент или стену, вам поможет алмазное бурение отверстий в бетоне с помощью специально разработанных для этого коронок.
Вывод
Сегодня встретить бетонные столбы, использующиеся как опоры электропередач, можно в разных местах. Благодаря недорогой технологии производства и долговременной эксплуатации, изделия по праву пользуются спросом у потребителей. Подавляющее их количество изготавливается на заводе, так как именно там можно полностью воспроизвести всю технологическую цепочку.
Однако есть и такие домашние мастера, которые изготавливают для собственных нужд подобные сооружение самостоятельно. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.
USI — Utility Structures Inc. — Бетонные столбы — Уличное освещение — Спортивное освещение
В отличие от обычных литых столбов, столбы из предварительно напряженного центробежного бетона изготавливаются методом центробежного литья. Этот процесс включает в себя вращение столбов на очень высоких оборотах, в результате чего получаются столбы с самой высокой плотностью и отношением прочности к весу из любого доступного бетона. В результате они более долговечны; кроме того, в процессе прядения внутри шеста образуется гладкий полый туннель.
Преимущества бетона
Процесс производства бетонных столбов
- Экономичная конструкция с прямым заглублением
- Длительный срок службы без обслуживания
- Различные высоты и классы
- Минимальная вибрация и отклонение
- Устойчив к коррозии
- Различные цвета и отделки
- Высокая устойчивость к сульфатному воздействию
- Устойчив к гниению, огню и насекомым
- Экологически чистый
- Полая внутренняя дорожка качения
В настоящее время мы производим 15 различных типов опор 4 различных сечений. Мы также предлагаем 3 различных варианта отделки опор в 12 привлекательных цветах.
Уличное/декоративное освещение
Наши бетонные столбы Sportlighting прослужат так же долго, как и ваша игра. Столбы имеют круглое симметричное поперечное сечение и доступны на высоте от 10 до 70 футов. Они изготавливаются со стандартной отделкой пресс-формы, но по запросу доступны травленые декоративные поверхности. И они подходят для различных стилей крепления светильников и конфигураций крепления траверсы.
Спортивное освещение
Наши бетонные опоры для коммунальных служб изготавливаются с расчетом на нагрузку. Столбы имеют круглое симметричное поперечное сечение и доступны с высотой над уровнем земли от 25 до 70 футов. Они изготавливаются со стандартной отделкой пресс-формы, но по запросу доступны травленые декоративные поверхности. Эти опоры также имеют возможность заземления и полые каналы для внутренней проводки и компонентов.
Распределение коммунальных услуг
Понежьтесь на солнышке. Обуздайте ветер. Или просто следить за вещами. Наши специальные столбы могут быть изготовлены в соответствии с вашими требованиями для вашего следующего проекта.
Посетите нашу галерею специальных палок, чтобы узнать о различных способах использования наших палок.
Галерея специальных шестов
Наши шесты доступны в 4 различных вариантах отделки. Наши варианты отделки включают стандартную обычную серую отделку, полированную, травленую или открытую. Выберите правильный для вас.
Узнайте больше об отделке
Наши бетонные столбы доступны в 12 стандартных цветах. Вы обязательно сможете найти цвет, который подойдет для вашего следующего проекта. Но если нет, мы можем изготовить этот специальный цвет в соответствии с вашими потребностями.
Посмотреть больше цветов
USI Бетонные опоры позволяют использовать все типы креплений/креплений.
Варианты крепления крепления
Добавьте немного больше к мачте, чтобы она делала больше для вас. Повесьте баннер или цветочный горшок. Добавьте заглушки и колпачки. Вы даже можете дать ему дополнительную защиту.
Ознакомьтесь с вариантами
Все, что вам нужно знать о преимуществах наших бетонных опор, находится здесь.
Техническая информация
Процесс производства бетонных опор
Брошюры и литература по бетонным опорам – полезные справочные файлы в формате PDF находятся здесь.
Ссылка на наши ресурсы здесь
Процесс производства бетонных столбов
Бетонные столбы | NOV
Бетонные столбы Ameron, функциональные, долговечные и эстетичные, являются предпочтительным решением.
Выберите не что иное, как исключительные предварительно напряженные изделия из центрифугированного бетона для каждого проекта
Наши инновационные бетонные столбы и продукты доступны в различных формах, цветах, текстурах и отделках, чтобы удовлетворить и превзойти ваши потребности в дизайне с качеством, которое выдержит испытание временем. Кроме того, наше уникальное покрытие, защищающее от граффити, обеспечивает дополнительную простоту ухода и непреходящую красоту.
Что еще более важно, бетонные опоры и решения Ameron™ соответствуют нормативным требованиям вашего проекта и соответствуют применимым стандартам секций Американской ассоциации государственных служащих автомобильных дорог и транспорта (AASHTO), Американского института бетона (ACI), Американского общества Испытания и материалы (ASTM) и Международный строительный кодекс (IBC).
Каталог опор Ameron Centrecon
Ameron Contemporary Pole Series Каталог
Палки традиционной серии Ameron Каталог
Каталог палок Ameron Victorian Series
Руководство покупателя бетонных столбов
.
Поляки повышают качество жизни в историческом городе Флорида. Пример .
Круглые бетонные столбы
Круглые бетонные столбы Ameron™ придают вашему сообществу стиль и безопасность.
Узнать больше
Квадратные бетонные столбы
Квадратные бетонные столбы Ameron™ придают вашему сообществу стиль и безопасность.
Узнать больше
Восьмиугольные бетонные столбы
Восьмиугольные бетонные столбы Ameron™ сделают ваше сообщество стильным и безопасным.
Узнать больше
Декоративные бетонные столбы
Бетонные столбы Ameron™, которые придают четкую и красивую эстетику.
Добавить комментарий
