Что такое бутовый фундамент: Бутовый фундамент (Словарь «КТтрон») — Техинформатор

Бутовый фундамент и его плюсы- Пошаговая инструкция кладки основания из камней своими руками +Видео

Красивый и прочный – бутовый фундамент прослужит долгие годы. Данный тип фундамента любим многими не только за эстетическую привлекательность и надежность, но и за простоту возведения, а также экологичность.

Содержание:

[contents]

Кладка бутовых фундаментов из камня

Бутовый камень – это природный камень (туф, песчаник, булыжник, известняк, ракушечник), полученный путем естественного или искусственного (в каменоломнях) скола скального массива.

Для возведения бутового фундамента подходят камни примерно одного размера, плоские по форме с максимально параллельными краями. Хороший качественный бут при расколе не должен крошиться или пылить, а при ударе по нему молотком звук должен получится звонкий и тонкий.

Габаритные размеры бутового камня, используемого при возведении фундамента, не должны превышать 50 см, а вес булыжников – 30 кг. Такие требования объективны: камни большого размера и массы трудно сдвинуть с места, слишком мелкий размер затрудняет укладку основания и требует большего количества времени.

Не смотря на то, что бутовый камень – это камень природного происхождения, собрать необходимое для возведения количество материала вручную вряд ли получится. Рассчитывая необходимые объемы материала цифры лучше округлять в большую сторону и произвести закупку бута с небольшим запасом.

Преимущества и недостатки бутового фундамента

Плюсы фундамента из бута

1. Основное преимущество – впечатляющая прочность и отличная несущая способность данного вида фундамента, ведь он на 90% состоит из каменной породы.
2.  С использованием каменной кладки связаны и такие плюсы бутового фундамента, как влагостойкость и устойчивость к промерзанию.
3. Кроме того, отличный внешний вид бутового фундамента не требует дополнительных облагораживающих работ по облицовке основания дома.

Минусы фундамента из камней

1. Основным недостатком данного вида фундамента является его дороговизна, ведь для возведения прочного фундамента даже под жилой дом средних размеров понадобится довольно приличное количество бута.
2. Также не следует забывать, что основной вид работы по обустройству такого фундамента будет заключаться в возведении каменной кладки, что занимает довольно много времени, требует определенных навыков или, в крайнем случае, терпения.

Типовой бутовый фундамент: процесс возведения

Подготовка основания фундамента

Основная часть любого фундамента, в том числе бутового, располагается под землей. Поэтому на первом этапе работы роем полноценный котлован глубиной до метки промерзания грунта с прибавкой 20-30 см на песчаную подушку. Определившись с глубиной, рассчитываем примерную ширину траншеи с учетом того, что она должна быть несколько шире предполагаемого ростверка. Делается этот запас ширины с учетом того, что бутовый фундамент в разрезе имеет форму трапеции и укладывается соответствующим образом. Как вариант основанию трапеции в 70 см. соответствует 50 см. ширина ростверка.

Траншея под фундамент роется по периметру и в соответствии с планировкой дома под все основные несущие стены. Вынимаемый грунт не вывозится сразу, а складируется в стороне от основного строительства. Часть этого грунта понадобится для подсыпки пазух.

На дне траншеи оборудуется песчаная подушка, после чего можно приступать к установке опалубки и укладке бутового камня.

Кладка бутового камня

Как правило, для обеспечения фундаменту должной крепости, кладка камня начинается с самых крупных по размеру элементов бута. Первый слой в траншее кладется на бетонную подложку. Камни должны иметь максимально параллельные грани и плотно прилегать друг к другу. После укладки первого слоя его заливают бетоном так, чтобы он заполнил все щели между камнями, а затем приступают к укладке следующего. Камни каждого следующего ряда располагают перпендикулярно предыдущему. Такая подборка и стыковка бута занимает довольно много времени, однако полученный результат оправдывает все старания.

На каждом последующем слое используются камни меньшего размера, все слои обязательно заливаются бетонной (или цементно-песчаной) смесью.

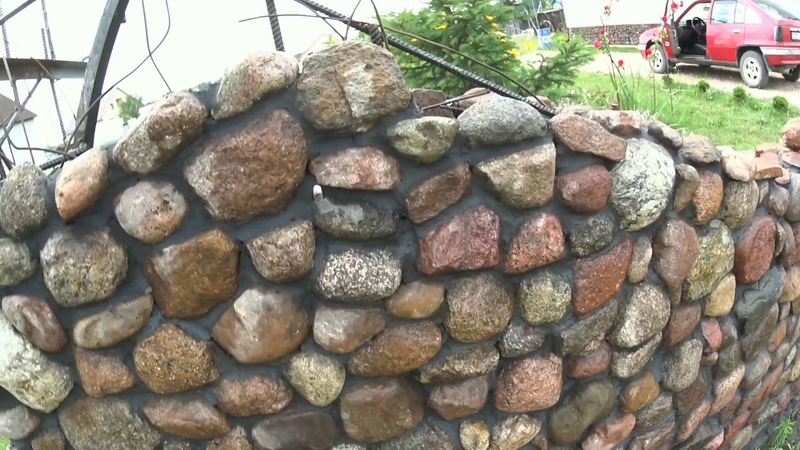

Внешняя кладка — ростверк

Вся основная часть бутового фундамента спрятана под землей. На поверхность выступает лишь небольшая часть фундамента высотой до 60 см. Так как надземная часть бутового фундамента становится обозримой, то для ее укладки выбираются только камни с идеально ровными гранями, что обеспечивает фундаменту всю его эстетическую привлекательность.

В остальном кладка ростверка полностью идентична кладке подземной части: продольные и поперечные ряды камня чередуются в заданной последовательности, пустоты заполняются раствором. Рекомендуемая толщина слоев не должна превышать 30 см.

Когда процесс кладки завершен пазухи траншеи засыпаются грунтом. Отличный долговечный, привлекательный фундамент готов. Подойдет для строительства под частный каркасный дом в том числе и большинства построек своими руками.

Рейтинг

( 2 оценки, среднее 1 из 5 )

0 7 973.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Бутовый фундамент: понятие и технология устройства

Устройство надежного основания является первоначальным этапом при возведении любой инженерной конструкции. Бутовый ленточный фундамент имеет срок эксплуатации от 150 до 500 лет, его актуальность и востребованность обусловлена высокой несущей способностью, длительным сроком эксплуатации и безупречным эстетическим видом.

Для выполнения работ не требуется специальных навыков и опыта в строительстве.

Что такое бутовый фундамент

При закладке основания применяется природный камень, который не подразделяется на фракции. Добывают его из скального грунта взрывным методом, поэтому в одной партии может присутствовать материал различного размера от 15 до 50 см разной геометрической формы.

К бутовому камню относятся: гранит, базальт, известняк, ракушечник и прочие материалы из горных и скальных пород. Выпускается также искусственный бут, который может быть рассортирован на блоки определенной формы и размера.

В современном строительстве часто устраивают основание из скальных пород для построек с малой этажностью (1-2 этажа). Природные камни имеют естественную красоту, прочность и невысокую стоимость. Цоколь, выполненный из природного материала, не требует дальнейшего выполнения отделочных работ.

Оптимально подходит для обустройства фундамента материал с максимально широкими гранями, его называют постелистым. Форма и размер не влияют на качество и срок эксплуатации основания.

Преимущества

Природный бут, используемый для обустройства оснований, хорошо зарекомендовал себя за счет своих достоинств:

• длительность эксплуатации без потери своих качеств;
• прочность горных и скальных пород превосходит другие виды материалов;
• экологическая чистота;
• повышенная устойчивость к воздействию влаги;
• красивый внешний вид;
• морозоустойчивость, стойкость к воздействиям агрессивной среды.

Более чем полвека назад при строительстве оснований пятиэтажных жилых домов и зданий использовался природный камень, эти сооружения функционируют по настоящее время, поскольку их фундамент не потерял своих качеств.

Недостатки

Имеются и некоторые минусы при работе с природным материалом:

• трудоемкость укладки, производится вручную, занимает достаточно длительный срок;
• большой объем земельных работ, понадобится траншея глубиной 1500-2000 мм, которая будет вырыта ниже точки промерзания грунта на 200 мм;
• много времени занимает сортировка материала, подготавливаемого к укладке.

Перед началом работ камни нужно промыть для удаления пыли и грязи. Влажный чистый материал лучше сцепляется с бетонным раствором.

Плинтование бута

Крупные куски разбивают на части, вес которых не превышает 30 кг.

Этапы бетонирования:

1. На камне отмечаем линию, по которой его нужно расколоть.
2. Подготавливаем кусок мягкого мела и капроновую веревку.
3. С усилием вдавливаем в мел шнур, затем помеченную мелом веревку растягиваем по линии, отмеченной на булыжнике. Если резко отпустить растянутую веревку, образуется четкая линия, по которой будем колоть материал.
4. Зубило по мелованной линии загоняем внутрь камня сильными ударами молотка.

Бут по своей структуре слоистый материал, разметку для разбивки лучше делать между слоями.

Качественный булыжник расколется на две части без образования мелких частей. Если он раскрошится, значит, качество не соответствует норме, и такой камень не подходит для устройства фундамента.

Подготовительный этап устройства фундамента

Рассмотрим, как обустроить фундамент из бутового камня своими руками. До начала строительных работ обязательно изучаем геологические свойства, глубину промерзания грунта и уровень расположения подземных вод на участке.

Первым этапом является подготовка котлована. На участке с плотной почвой обустраиваем котлован с вертикальными стенками.

В нестабильном грунте, суглинках и супесях траншея должна быть в форме трапеции с учетом угла сдвига грунта.

Этапы выполнения работ:

1. Расчищаем участок строительства, убираем весь мусор, сметаем пыль.
2. Приступаем к земельным работам. Вручную или с привлечением техники роем котлован. Оптимальным вариантом является закладка основания шириной 450-550 мм. Траншея должна быть вырыта ниже уровня промерзания грунта и по ширине больше на 100 мм с каждой стороны, чем планируется укладка камня.
3. В плотном грунте булыжники укладываются впритык к стенкам траншеи без монтажа опалубки. При строительстве в неустойчивых грунтах требуется устройство съемной опалубки.
4. На дно траншеи засыпается подушка из песка и гравия, она предохранит от сезонных колебаний грунта. Фракции послойно трамбуются до получения общей толщины 250-300 мм.
5. Для защиты от воздействия влажности настилаем листы рубероида на песчаную подушку, заворачивая края на стены траншеи на 150 мм.

Таблица глубины промерзания грунта в зависимости от климатической зоны

Особенности укладки бутового камня

Для укладки нижнего слоя подбирается материал с правильной геометрической формой и имеющий плоские верхние и нижние грани. Если таких камней не хватает, то имеющимся в наличии булыжникам придаем необходимую форму с помощью зубила и молотка. На углы рекомендуется укладывать бут, имеющий параллельные противоположные грани.

Классическая кладка выполняется двумя параллельными линиями булыжников с промежутком между ними в 30-50 мм для заливки бетонного раствора. Каждый последующий ряд укладывают с перевязкой предыдущего

Для приготовления раствора применяют одну часть цемента марки М500 на три части песка. Раствор должен быть консистенции как сметана, чтобы протекал и заполнял все расстояния между булыжниками.

Если применяется бетонный раствор с добавлением щебня, кладку проводим послойно, после каждого слоя заливается цементный раствор.

При обустройстве комбинированного ленточного фундамента, по типу бутовый камень/кирпич/бут/блоки, потребуется выполнить армирование для связки материалов между собой. В качестве связующего материала используется металлическая проволока сечением 12 мм.

Бутовые фундаменты для дома обустраивают выше уровня земли на 300 мм, затем строят цоколь из выбранного материала.

На этапе проектирования необходимо учесть места расположения коммуникаций и вентиляционных каналов. Значительно легче при устройстве фундамента оставить промежутки, в которых будут располагаться трубы, кабеля, вытяжные каналы, чем потом бурить отверстия в прочном камне.

Ширина фундамента в зависимости от вида камня

Технология укладки

Кладка бутового фундамента напоминает кирпичную с поправкой на то, что необходимо подбирать булыжники нужного размера и формы. Перед началом укладки делаем два деревянных лотка: одним будем подавать камень, вторым – раствор.

Кроме крупного бута нужно иметь мелкофракционный песок, щебень или гальку для заполнения пространства между булыжниками.

Этапы кладки:

1. По углам траншеи (или по всему периметру) устанавливаем опалубку из бруса или доски.
2. Делаем разметку на стенках котлована по высоте расположения каждого слоя бута.
3. Камни кладем кучками по периметру котлована, отступая от края не менее четырех метров. Высота ряда должна быть одинаковой по всему периметру. Расстояния между булыжниками заполняем мелкой плотной фракцией. После укладки каждого слоя и заполнения его бетоном, его нужно утрамбовать вручную или с помощью вибратора.

Существует три способа кладки: прямой, обратный и с использованием армирования. При прямом способе сначала укладывается слой цементного раствора толщиной, чтобы он наполовину покрывал первый слой кладки. Затем укладываем камень. Этот способ хорош тем, что при такой последовательности, образуется меньше воздушных полостей, которые снижают прочность основы.

При обратном способе сначала укладывают слой бута, затем его заливают бетоном так, чтобы он полностью покрыл камень.

Основанием для кладки служит подушка из бетона, толщиной 300 мм, усиленная арматурой.

В бутовых бетонных фундаментах камни должны опираться друг на друга, а не на бетон, который выполняет функцию связки основания. Для повышения пластичности в раствор можно добавить немного глины. Высота булыжников не должна быть больше одной трети фундамента.

Интересным фактом является то, что при разборке зданий, построенных в прошлом веке, выяснилось, бутовый фундамент укладывался без армирования и гидроизоляции, глубиной менее двух метров и не терял своей прочности на протяжении века.

Фундамент из траншеи из щебня

Комбинация дренажа и фундамента Траншея из щебня — излюбленный вид фундамент среди многих природных строителей из-за того, что он значительно снижает затраты, время, труд и потребность в цемент и арматура. Это позволяет даже исключить необходимость цемент и арматура полностью, если это необходимо, что мы проиллюстрируй здесь. Он также сочетает в себе две ключевые функции, которые любой Успешный фундамент должен обеспечить дренаж и ровный распределение нагрузки.                       Ледяной пейзаж В умеренном климате, где зимние морозы должны быть Ожидается, что фундамент должен быть спроектирован так, чтобы вода не попадала скапливается под стенами фундамента во избежание морозное пучение. Морозное пучение – это когда вода в земле расширяется. как он замерзает и впоследствии толкает землю вверх. И в Весной вода оттаивает, и земля снова опускается вниз. Этот постоянные толчки вверх и вниз заставят дом скручиваться и перекос, который может не только создать проблемы с открытием и закрытием дверей и окон, но даже структурно скомпрометируют дом. RTF решает эти проблемы, состоя в основном из дренажная траншея, очень похожая на французский дренаж, заполненная дробленым камень, который позволяет любой воде стекать вниз и от фундамента. Основной принцип этого был использован во многих формах и формах. тысячи лет, но это был американский архитектор Фрэнк Ллойд Райт, который привнес эту технику (которую он назвал сухой стеной). фундамент) в 20 веке.             1. Траншея Траншея должна проходить под всеми внешними несущие точки, непрерывно по всему периметру здание. Любые внутренние несущие точки (под домом) может просто лежать на нетронутой земле (устойчивая почва, очищенная от верхнего почвы), поэтому количество необходимых копаний минимально по сравнению с вашим стандартная бетонная плита. Минимальная глубина траншеи определяется местным безморозная глубина. Это глубина, где температура никогда не опускается до нуля C, поэтому любая вода, попадающая в траншею, поэтому не замерзнете. Затем дно траншеи должно иметь уклон с равномерным спуском не менее 3 см на каждый 1 метр траншеи, отведение воды в одну точку. С этого момента вода может отводиться от фундамента через выход либо дневной свет или в сухой колодец. 2. Геотекстиль фильтровальной ткани Затем траншея должна быть выстлана геотекстилем, чтобы предотвратить засорение траншеи окружающей почвой и выход. Этот геотекстиль действительно единственный ненатуральный материал, который вам нужен для этой основы, чтобы работать должным образом. траншея, вероятно, неплохо работала бы и без нее, по крайней мере, в то время как любое заиление постепенно уменьшало бы способность траншеи чтобы слить воду, в конечном итоге превратив траншею из щебня совершенно бесполезно, так как только и ждут морозные пучения. 3. Щебень После облицовки траншеи геотекстилем ее постепенно засыпают с угловатыми и промытыми камнями (см. рисунок внизу справа), которые имеют средний размер между 2,5-5см, уплотняется через каждые 30см слоя ручным тампер или пневматический трамбовщик. Щебень нужно мыть перед засыпкой траншеи, иначе она будет содержать песок и более мелкие частицы, которые могут заилить траншею и/или водовыпуск через время. Вы продолжаете засыпать траншею щебнем и утрамбовывать каждые 30 см слоя, пока не опуститесь примерно на 20-30 см ниже уровня грунта. (поверхность земли). Здесь начинается каменная кладка.           4. Каменная кладка На этом этапе вы, конечно, можете построить опалубку, внутри него арматуру и залить балку бетонного сорта, в этом случае траншея из щебня значительно сократит потребность в цементе. Однако, RTF можно построить без единой капли цемента, используя древнейший строительный материал, известный человеку; камень. Это должно быть сплошная стена из очень больших каменных блоков, достаточно большой, чтобы один ряд мог достаточно поднять дом над ним земные или более мелкие, более легко управляемые камни, расположенные в красивая сухая каменная стена (см. внизу слева). Оба варианта создадут образ который определенно хорошо сочетается с натуральными материалами вашего дома лучше, чем цемент, и позволяет зданию по-настоящему жениться пейзаж. Фундамент должен возвышаться не менее чем на 40 см. чтобы уберечь дом от возможного разбрызгивания и обычные массы снега. 5. Первая линия обороны Траншея из щебня теперь должна быть в состоянии справиться с большая часть осадков, которые можно ожидать, но в качестве дополнительного меры предосторожности, вы должны добавить небольшой уклон вокруг всего вашего фундамент. Это работает как первая линия защиты, сохраняя большую осадков от попадания в траншею в первую место. Просто дайте геотекстилю немного подняться вдоль края. фундаментных камней и засыпать землей против камней с геотекстилем между ними. Таким образом, вы сохраните любой из добавленных земля от попадания в траншею, избегая любого потенциального засорение. Затем сформируйте и уплотните землю в склон, который ведет воды на расстоянии не менее 1 метра от фундамента. Когда сделано правильно это должно оставить вас с очень сухой и прочной опорой который будет делать свою работу очень долго.

BSI-041: Фундаменты из бутового камня | Buildingscience.

С новыми подвалами довольно легко иметь дело. Их не сложно утеплить. Большинство из них не протекает и не пахнет, а здания на них, как правило, не гниют. ¹ Если вы хотите бросить вызов, попробуйте разобраться с столетними домами, стоящими на фундаменте из щебня. Эти дома никуда не денутся, и рано или поздно нам придется их ремонтировать и утеплять.

Хорошая новость в том, что мы знаем, как это сделать. Плохая новость заключается в том, что ярлыков не так уж и много. Дни подключения осушителя в подвале и подвешивания стеклопластиковых решеток к обрамлению обода давно прошли. И можно забыть об утеплении основного этажа (потолка подвала) и делать вид, что подвала нет. Нравится вам это или нет, но подвал примыкает к вашему дому – особенно, когда именно там находятся и печь, и водонагреватель, и бойлер, и мало ли что еще.

Имея дело с бутовым фундаментом, в первую очередь мы должны иметь дело с водой. Затем нам нужно разобраться с водой. И, наконец, мы должны иметь дело с водой. Я упоминал, что мы должны иметь дело с водой? Если вам не очень-очень повезет, почти все бутовые фундаменты протекают и отсыревают.

Каждый инженер-строитель скажет вам, что лучший способ справиться с протекающим фундаментом — это выкопать его снаружи, установить дренаж по периметру снаружи, установить дренажный слой поверх гидроизоляции снаружи и на этом закончить. Это теория, и теория работает. ²

Однако, вопреки распространенному мнению, их не нужно выкапывать, чтобы починить и изолировать. Мы можем добраться туда с гораздо меньшими усилиями и деньгами, и это хорошо, когда вы ленивы и скупы.

Взгляните на дом на Фото 1. Построен в 1880 году на бутовом фундаменте. Это была свалка. Каждый раз, когда шел дождь, подвал затапливался. И это был не совсем подвал. Это было что-то вроде высокого подвала с коротким подвалом, прикрепленным к одной стороне. В доме пахло. Плохо пахло. Заплесневелый, затхлый и грязный. Полы промерзали зимой. В холодную погоду невозможно было держать дверь в подвал закрытой из-за сквозняка, устремлявшегося из чистилища. Другими словами, это был идеальный дом для нас, поэтому мы его купили — да, мы с невестой живем в этом доме.

Фотография 1: Сейчас выглядит хорошо — Вы бы видели это место, когда деревянный каркас гнил, а в подвале пахло, бутовый фундамент протекал, а полы промерзали.

Мы не могли позволить себе раскопать его снаружи, потому что у нас не было денег, и, кроме того, «Историческая комиссия» ³ не позволила бы нам. Они не хотели, чтобы мы трогали внешний вид бутового фундамента выше уровня земли

Что делать? Отсутствие денег — мать всех инноваций. ⁴ Мы решили соединить короткое подполье с высоким подпольем, обеспечить внутренний дренаж и отделить деревянную конструкцию от бутового фундамента с помощью капиллярного разрыва. А потом утеплить изнутри пенополиуретаном. Подход сработал так хорошо, что за два десятилетия после этого мы сделали на тысячу больше. И так есть другие люди.

Рисунок 1 и фотография 2 иллюстрируют соединение двух подвальных помещений (или мини-подвалов) друг с другом, образуя единую зону. Пространства для обхода должны быть либо полностью «снаружи», либо полностью «внутри». Полностью внутри проще, когда задействован и подвал. Стена из щебня, отделяющая подполье от подвала, была снесена и заменена колонной. Устранение стены для разгрузки щебня также устранило два существенных пересекающихся тепловых моста. Обратите внимание, что мы также убрали и залили бетоном небольшие окна в подвальном помещении. Эти подвальные окна были ничем иным, как примитивными дырами, которые, по сути, были утечками воды, утечками тепла и заводами гниения.

Рис. 1. Создание единой зоны e — Соедините короткое пространство с подвалом, удалив короткую демилирующую стену. Устранение стены разгрузки щебня также устраняет два существенных пересекающихся тепловых моста.

Фотография 2: Разрушение стены сноса — Обратите внимание на маленькую короткую колонну, которая заменяет поддерживающую сноску, которая была удалена, чтобы соединить подполье с подвалом дома.

Затем весь дом был поднят на 1 дюйм, чтобы вставить разрыв капиллярной мембраны из листовой пластмассы бутиловой мембраны (Фото 3). А потом дом поставили обратно. Это не так сложно, как кажется. На самом деле это довольно просто. Использовались небольшие 10-тонные гидравлические домкраты со стальными угловыми железными кронштейнами, которые были прикручены болтами к деревянному элементу фундамента по периметру. Мы использовали 5 домкратов, взятых напрокат в местном хозяйственном магазине: три снаружи на расстоянии примерно 10–12 футов друг от друга и два внутри в средних точках подъема, чтобы предотвратить вращение деревянной балки обода. ⁵


Фотография 3: Неверующий сосед — Да, вы действительно можете снять дом с фундамента по секциям за раз с помощью небольших гидравлических домкратов и стальных уголков, привинченных к нижней части деревянного каркаса. Мы использовали 5 домкратов, взятых напрокат в местном хозяйственном магазине: три снаружи на расстоянии примерно 10–12 футов друг от друга и два внутри в средних точках подъема, чтобы предотвратить вращение деревянной балки обода. Между верхом бутовой стены и деревянным каркасом был установлен мембранный капиллярный разрыв.

Фотография 4: Ванна из пенопласта — Экструдированный пенополистирол поверх слоя гравия поверх существующего комбинированного пола из грязной и разбитой бетонной плиты. Периметральный дренаж располагался в пространстве между пенопластовой «ванной» и периметральной стенкой фундамента в зоне периметрального дренажа зернистого слоя. Внутри пенопластовой «ванны» отлили новую бетонную плиту.

И нет, штукатурка не треснула. Старые здания обладают большой гибкостью. Мы делали секцию за раз и работали по периметру. Двум парням понадобилось три дня, чтобы сделать весь периметр дома. Попутно мы заменили сгнившие участки древесины по мере необходимости. А вот и новость для инженеров-строителей — анкерных болтов не было. Да, в старых домах их нет. И здания все еще здесь. Их не сдувает, потому что они очень тяжелые. Эта штука с гравитацией, по-видимому, работает на них.

Далее следовала внутренняя канализация по периметру (Фото 4). Мы установили «ванну» из пенопласта поверх слоя гравия поверх существующего комбинированного пола из грязных и битых бетонных плит. Эта пенная «ванна» не доходила до внутреннего периметра фундамента. Периметральный слив располагался в пространстве между пенопластовой «ванной» и периметральной стеной фундамента. Внутри пенопластовой «ванны» отлили новую бетонную плиту. Стена фундамента из бутового камня по внутреннему периметру и верхний короткий пол подполья были смонтированы из листового полиэтилена и бутилкомпозитной мембраны (Фото 5). Эта мембранная обшивка была герметизирована к капиллярному разрыву, установленному поверху бутового фундамента под деревянным каркасом, а также герметизирована к новой бетонной плите, залитой внутри пенопластовой «ванны». Дренаж фундамента по периметру и нижний слой пеногравия были соединены с воздухонепроницаемым отстойником. В отстойнике был насос, который откачивал воду наружу выше уровня земли (спрятанный за кустами, чтобы не привлекать внимание кучи психов, о которых вы уже были проинформированы).

Фотография 5: «Облицовка бассейна» — По периметру стены из бутового фундамента и верхнего короткого пола подполья была установлена ​​облицовка из листового полиэтилена и бутилкомпозитной мембраны. Эта мембранная обшивка была герметизирована к капиллярному разрыву, установленному поверху бутового фундамента под деревянным каркасом, а также герметизирована к новой бетонной плите, залитой внутри пенопластовой «ванны».

Фотография 6: Изоляционный слой — Внутренняя поверхность мембранной облицовки была изолирована полиуретановой пеной, наносимой методом прямого напыления – материалом с закрытыми порами высокой плотности.

Фотография 7: Все готово —Плита была окрашена, чтобы она выглядела красиво. Помните, что «зеленый» означает экологичный.

Фотография 8: Вспучивающееся покрытие — В качестве минимальной защиты для незащищенной распыляемой пены рекомендуется использовать жидкий барьер воспламенения. Я думаю, что, возможно, большая кисть заставила бы его работать быстрее — просто мысль.

Внутренняя поверхность мембранной облицовки была изолирована полиуретановой пеной прямого напыления – закрытоячеистым материалом высокой плотности (Фото 6). Плиту впоследствии покрасили, чтобы она выглядела красиво (Фото 7). Рекомендуется наносить жидкий барьер воспламенения – вспучивающееся покрытие (сейчас это требование кодекса), и в конечном итоге оно будет применяться (Фото 8). ⁶

Бутовый фундамент продолжает пропускать грунтовые воды, но эта утечка собирается внутри, а затем выбрасывается наружу.

Реновация бутового подвала сильно повлияла на дом. Перестал пахнуть. Полы были удобными. Нижняя часть деревянного каркаса дома перестала гнить. Мы сэкономили энергию. По правде говоря, запах, комфорт и гниение были важнее энергии. Но с энергетикой все в порядке. Это своего рода «бесплатно» с комфортом, запахом и долговечностью. Я имею в виду, что это один из наименее дорогих способов починить разрушенный фундамент из щебня, и к тому же он энергоэффективен. Подход вошел в наш репертуар ремонта и вмешательств. И в течение следующих двух десятилетий мы узнали еще кое-что, и подход эволюционировал. Читай дальше.

Большинство людей, которые не хотят терять высоту в фундаменте подвала, часто устанавливают внутренний дренаж по периметру в траншее (Фото 9), а не то, что мы сделали в нашем доме. Это тоже не так плохо, как кажется. Большинство бутовых фундаментов имеют очень тонкие и слабые грунтовые плиты — если они вообще представляют собой что-либо, кроме грязи — которые легко пробить с помощью простых инструментов, таких как кирка, пика и пот. Иногда требуются пила по бетону и пневматический молот. Эта траншея выстлана фильтрующей тканью из геотекстиля и содержит перфорированный дренаж и гравий без мелких частиц. Сливная плитка подключается к отстойнику или к дневному свету. Затем происходит облицовка внутренней мембраной и изоляция распылением (рис. 2).

Фотография 9: Выемка траншей для дренажа по периметру — Большинство бутовых фундаментов имеют очень тонкие и слабые грунтовые плиты — если они вообще состоят из чего-либо, кроме грязи — которые легко пробить с помощью простых инструментов, таких как кирка, пика и пот.

Рисунок 2: Дренаж по внутреннему периметру — Траншея выстлана геотекстильной фильтрующей тканью и содержит перфорированный дренаж и гравий без мелких частиц. Сливная плитка подключается к отстойнику или к дневному свету. А затем происходит внутренняя облицовка мембраной и изоляция распылением. Эпоксидное покрытие на верхней поверхности плиты снижает проникновение пара в пространство.

Многие фундаменты из бутового камня не выступают намного выше уровня земли. Установка прочного капиллярного разрыва является необходимостью наряду с понижением непосредственно прилегающего уклона (Фото 10). Многие несущие балки, как правило, приходится заменять из-за серьезной гнили (Фото 11), а подоконники необходимо восстанавливать (Фото 12). Это не варианты, особенно когда добавляется изоляция изнутри. Энергия и воздушный поток больше не будут доступны для сушки. Смачивание снизу должно быть устранено, а смачивание снаружи должно контролироваться — внешние дренажные плоскости и задняя вентилируемая облицовка — или, как минимум, вентилируемая сзади деталь отделки «водяного стола». Сообщите Исторической комиссии, что бабушка слышала, как бабушка говорила, что раньше в доме был такой.

Фотография 10: Капиллярный прорыв Критический — Многие фундаменты из бутового камня не выступают намного выше уровня земли. Установка прочного капиллярного разрыва является необходимостью наряду с понижением непосредственно прилегающего уклона.

Фотография 11: Прогнившие несущие брусья — Многие несущие брусья обычно приходится заменять из-за серьезной гнили.

Фотография 12: Восстановление сборки порога — Болты и подвески, болты и подвески и многое другое…

Там, где высота позволяет изолировать верхнюю часть существующей плиты, это работает хорошо. Обратите внимание на «пенопластовую ванну» на Фото 13 и Рисунке 3, но также обратите внимание на «изюминку» подхода. Хитрость этой детали заключается в том, что гранулированный дренажный слой под пенопластовой изоляцией и «еще не отлитой» плитой был заменен дренажным матом толщиной ¾ дюйма, который поднимается вверх по стенам примерно на фут. ¾-дюймовый мат делает то, что раньше делали 4-дюймовые камни. Также обратите внимание, что изнутри стена фундамента не полностью облицована мембранной облицовкой. В верхней части стенки есть только мембранная подкладка, действующая как капиллярный разрыв. Мы находим, что 2 фунта/фут ³ полиуретановая пена, распыляемая напылением, хорошо работает в качестве внутренней дренажной плоскости, если дренаж предусмотрен в нижней части сборки. Вот где дренажный коврик вступает в игру. Ткань на дренажном мате должна быть обращена «лицом вверх», чтобы при движении по стене ткань предотвращала засорение дренажной матрицы распыляемой пеной при ее нанесении (Фото 14). Также помогает то, что пена для распыления не очень хорошо прилипает к щебню, особенно если вы не очистите стену перед распылением. Отсутствие адгезии способствует дренажу. Сама пена является «структурной» в том смысле, что она достаточно жесткая, чтобы поддерживать себя, если ее толщина составляет от 2 до 3 дюймов, и если она прилипает к деревянной раме в верхней части фундамента (что она и делает) и если она прилипает к основанию. край пенопластовой ванны на дне фундамента (что он и делает).

Фотография 13: Еще одна пенная ванна — Обратите внимание на «изгиб» в подходе. Хитрость этой детали заключается в том, что гранулированный дренажный слой под пенопластовой изоляцией и «еще не отлитой» плитой был заменен дренажным матом толщиной ¾ дюйма, который поднимается вверх по стенам примерно на фут. ¾-дюймовый мат делает то, что раньше делали 4-дюймовые камни.

Рисунок 3: Изолирующие плиты подвала — Там, где высота позволяет хорошо изолировать верхнюю часть существующей плиты. Обратите внимание на «пенную ванну».

Фотография 14: Слой напыляемой пены — Пена сама по себе является «структурной» в том смысле, что она достаточно жесткая, чтобы поддерживать себя, если ее толщина составляет от 2 до 3 дюймов, и если она прилипает к деревянной раме в верхней части фундамент (что он делает) и если он прилипает к краю пенопластовой ванны на дне фундамента (что он и делает).

Подкладка из вспененного материала станет прекрасным домом для очень удачного механического оборудования (Фото 15). Это оборудование лучше всего, когда оно имеет герметичное сгорание и вентиляцию мощности, так как старый негерметичный фундамент теперь в значительной степени герметичен. Как бы ни была приятна на вид пена — обратите внимание на зеленый цвет, выбранный для покрытия бетонного пола, и зеленый оттенок самой пены — очевидно, очень экологичная — ее действительно следует защищать от механических повреждений и источников возгорания. Вот где идеально подходят тонкий легкий стальной каркас и гипсокартон (Фото 16 и Фото 17).

Щебень больше не мусор. Лимон превращается в лимонад. И да, энергия экономится.

Фотография 15: Механическое оборудование — Очень хороший дом для очень удачного механического оборудования. Это оборудование лучше всего, когда оно имеет герметичное сгорание и вентиляцию мощности, так как старый негерметичный фундамент теперь в значительной степени герметичен.

Фото 16: Защита изоляционного слоя — Какой бы красивой ни была пена, ее действительно следует защищать от механических повреждений и источников воспламенения. Вот где идеально подходят тонкий легкий стальной каркас и гипсокартон.

Фотография 17: Защитный слой из гипсокартона — Гипс сделан из камня — и камни не горят — это хорошо.

Сноски:

1. Да, да, да, я знаю, что «все yaw» (техасская форма множественного числа от «вы все») знают много-много новых домов, которые гниют и имеют протекающие подвалы. Но они исключение, а не правило. И их довольно легко исправить.

2. Теоретически коммунизм работает. Вы, ребята, не представляете, как трудно мне было удержаться от расширения этой сноски.

3. Также известна как «Истерическая комиссия». Они поддерживаются за счет налоговых поступлений и в значительной степени придумывают вещи по ходу дела, капризно и нагло влияя на стоимость собственности. Эти комиссии, как правило, представляют собой квазисудебные трибуналы, наделенные полномочиями, но не подотчетные. Чтобы победить их, вы должны отвести их в суд, где есть взрослые. Что требует времени и денег. Я люблю старые вещи, особенно старые здания. Я хочу иметь возможность исправить их, чтобы они могли пережить еще столетие или два. Спорить с кем-то, кто имеет степень искусствоведа и не может устроиться на настоящую работу, очень раздражает. Слава богу за бурбон.

4. Извиняюсь перед Платоном, который первым сказал «необходимость, мать изобретения».

5. Спросите меня, откуда я знаю? О боже, на меня когда-нибудь кричал архитектор проекта — моя жена. Памятка для тех, кто этим занимается: обязательно возьмите пневматический пистолет, чтобы установить и снять стяжные болты, используемые для крепления подъемных кронштейнов из углового железа. Идет очень быстро, очень ловко. Дополнительная памятка для тех, кто этим занимается: если вы наткнетесь на анкерные болты, просто перережьте их.
