Как сделать люк на чердак своими руками

Для доступа на чердак (мансарду) необходима лестница. Поскольку у меня помещение мансарды не жилое, т.е. «холодный чердак», то стационарная лестница не предполагалась с самого начала строительства.Однако доступ на чердак необходим и для этого необходим люк на чердак.

Изучив предложения в виде готовых решений в Москве я пришел к выводу, что лучше всего сделать люк на чердак своими руками — это будет гораздо дешевле.Складная лестница с люком на чердак стоит просто не реальных денег — по сравнению с ее себестоимостью это просто что то…

Попытавшись найти информацию на просторах инета к моему большому удивлению ни к чему не привело — в результатах поиска по запросам:- люк на чердак своими руками,- чердачная лестница своими руками, и т.п. открывает кучу сайтов на которых находится практически одна и та же статья с обзором лестниц.

Или же приводится перепечатка статьи которая опубликована на сайте ForumHouse пользователем Alli58ru — «Складная лестница на чердак своими руками» и приводится одна и та же картинка:

Еще мне попалась одна статья где человек сделал люк на чердак своими руками использую в качестве петель амбарные петли.

Но данный вариант меня не устраивает, как и тот, что описан в статье Alli58ru, поскольку в этих вариантах присутствует достаточно большая щель между крышкой люка и коробом со стороны петель. Хотя в варианте с амбарными петлями эта щель меньше…

Мне же хотелось сделать такой люк на чердак со складной лестницей чтобы:- он был утеплен (толщина люка от 50мм,- чтобы люк имел притвор который бы заходил на четверть в колобке люка- чтобы по периметру люка не было щелей, т.е.

чтобы отделка люка (в моем случае это будет или вагонка или имитация бруса) немного выходили бы за пределы люка по сторонам.При этом люк должен нормально открываться.

Чтобы реализовать нормальное открывание люка который имеет довольно большую толщину нужно правильно подобрать петли для самого люка на чердак.

Alli58ru использовал такие петли:

Кстати на некоторых сайтах перепечатывают одну и ту же картинку с размерами для данной петли — и размеры там не точные!

Присмотревшись к петлям на заводских чердачных люков с лестницами я обратил внимание на такие петли:Решил по экспериментировать с ними.По идее получаются такие логические схемы работы петель:Для проб я собрал несколько петель из оргалита и деревянных брусков.Размеры можно посмотреть непосредственно на самих петлях.1В этом варианте крышка люка будет закусываться сразу — такая петля не годится…2

Это вариант рассмотренный Alli58ru

3Это вариант на котором я пока остановился Для тестирования работы петель для чердачного люка я смастерил на скорую руку короб для чердачного люка из бракованной имитации бруса размером 90х60см.Крышку для люка также собрал из такой же имитации бруса и закрепил ее на бруски 30х40мм. Крышка получилась кривоватой, но меня это не волновало — надо было все таки проверить в первую очередь работу петель.Вот короб люка. Внутрь короба я прикрутил планки которые формируют четверть к которой должна прижиматься крышка люка.Заложил толщину люка в 60мм: Петли для данного люка я также сделал из деревянных брусков вот такого типа: Прикрутил эти петли к крышке люка и к боковинам короба саморезами: Получившийся тестовый люк на чердак я установил на четыре ноги высотой 150см. Вид на люк снизу. Видны обрамляющие люк бруски 30х40мм где можно разместить утеплитель чтобы организовать утепленный люк на чердак.Прикрутил фиксатор люка в закрытом положении.

Короб с люком на чердак установлен на ножки.Полностью открытый люк:Вид сбокуЗдесь видно насколько задняя часть люка отступает от края короба вперед при его полном открытии.Если проем ограничен в длинну и в месте где будет он открываться это надо учитывать.Петля при полностью открытом люкеВид спереди Далее снизу люка я прикрутил пару кусков имитации бруса в качестве внешней отделки чтобы посмотреть как будут себя вести петли — все ли будет нормально открываться:Начало открывания люка.

В данной петле нагрузка на люк удерживающая вес человека на лестнице переносится именно на этот узел, а в случае реализации петли для люка предложенной Alli58ru происходит ограничение и в самой петле. Т.е. нагрузка более распределена.

С другой стороны многие заводские чердачные лестницы имеют именно такой вид петель.Следующим шагом я изготовил данный вид петель из металла.Получилось вот что: Об их изготовлении я напишу отдельный пост чуть позже.

Ну и на последок несколько видео которые я снял при тестировании:Это тот же люк только уже с металлическими петлями (без звука):

1. Обновление:

Думаю что проблему с закусыванием внешней отделки люка о край короба можно решить именно удлиннением рычагов в петле.

Я немного «поигрался» с картоном и размерами рычагов в петле и вроде как нашел решение.Вот что получилось:Здесь я использовал такой пирог люка:- фанера 10-12мм- на нее брусок высотой 40мм — туда потом утеплитель…

— на брусок набиваем внешнюю отделкуТакже рассмотрел сразу вариант использования бруска 50мм вместо 40мм — вроде тоже должно работать так как надо. При раскрытии чердачного люка получается так:Как видно из рисунка закусывания между отделкой и нижней частью короба быть не должно. В теории пока что.

Также видно, что при открытом люке лестница будет смещаться вперед от края люка где то на 14-15 сантиметров.Для небольших люков это может быть критично.Вид сбоку такой:А это на картоне:А здесь я эту петлю на картоне положил на лист бумаги для наглядности как должна будет себя вести петля при открытии:

Новые размеры рычагов петли видны на рисунке.

PSА вот пружину я так и не смог пока найти нормальную. Везде можно только купить пружины длинной 30см — типа для дверей — не знаю пойдут они для люка или нет.Есть какие либо варианты в этом моменте? Продаются они где нибудь?

Обновление от 29 сентября.

Сделал из металла новые петли с немного измененными размерами.При тестировании внешняя отделка люка не задевает теперь за нижний край короба.Вот видео:Короб сделал из пары кусков фанеры 20-киЛюк:- Пока вместо фанеры использовал кусок откоса от окна толщиной 10мм- Далее брусок 30х40мм- Затем внешняя отделка люка — имитация бруса.Получилось так:Поставил петлю и проверил как открывается. Теперь ничего не закусывает: Всю конструкцию повесил на стену. Для того чтобы люк не провисал вниз — прикрепил временно удерживающую пружину. Вот что с углом открытия: Детали петель отшлифовал, обезжирил и покрыл антикорозийкой:Сам люк будет установлен в проеме 820х1300.Прикинул как это будет выглядеть: Кому надо, могу отдать старый комплект петель… только без болтиков и гаек.Забрать можно самовывозом в Москве, метро Свиблово/Бабушкинская — пишите для координации времени/места

Источник: http://www.snthouse.ru/98-lyuk-na-cherdak-svoimi-rukami.html

Как самому вырезать и обустроить люк на чердак утепленный

Иметь выход на чердак прямо из дома очень удобно и сейчас многие хозяева нанимают мастеров и платят им немалую цену за монтаж такого прохода. Но вырезать и установить утепленный люк на чердак своими руками не так сложно как кажется.

Вход на чердак может иметь разные габариты и конфигурацию, но он обязательно должен быть утепленным

Инструкция состоит из нескольких этапов, которые мы дальше детально разберем, плюс вы узнаете о важных нюансах обустройства таких конструкций на разных типах перекрытия.

Как прорезать люк на чердак

Хорошо, когда в частном доме лаз или дверь на чердак изнутри уже есть, но раньше в старых домах вход на холодный чердак старались делать с улицы.

Если у вас именно этот вариант, то все начинается с обустройства потолочного проема. Здесь многое зависит от вида перекрытия.

Люк в бетонном перекрытии

Самостоятельно сделать проем в железобетонном перекрытии можно, но такие плиты очень прочные и если у вас нет большой болгарки и хорошего перфоратора, то лучше нанять мастеров.

• Первое, что нужно сделать – это определить линию стыковки 2 смежных плит потолочного перекрытия. Люк будет прорезаться четко посередине. Размеры проема вдоль линии стыковки плит могут быть любыми, а вот ширина прохода ограничена шириной плит.

Важно! Чтобы потолочная плита перекрытия не потеряла прочность, при обустройстве люка ее нельзя разрезать более чем на треть.

• Теперь вам нужно определить местонахождение внутренних пустот плиты, здесь вам пригодиться перфоратор. Боковые стенки проема должны базироваться на толстой части.

После разметки нужно найти внутренние пустоты плиты

• Для резки железобетонного потолочного перекрытия необходимо обзавестись специальным алмазным кругом для работы по камню и бетону. Работа пыльная, тяжелая, но простая.

Проем в бетонной плите проще вырезать болгаркой с алмазным диском

Люк в деревянном перекрытии

Вырезать проем в деревянном перекрытии на лагах проще, здесь достаточно обычного слесарного инструмента.

• Вначале определяете месторасположение лаг и ширину зазора между ними. Если ширина зазора позволяет, то вырезаете ножовкой люк между двумя смежными лагами.
• Если лаги уложены слишком часто, то центральные придется разрезать. Чтобы перекрытие не потеряло прочность после разрезания лаг, вам нужно установить поперечные укрепляющие бруски, они будут поддерживать разрезанные лаги и служить стенками люка.

Схема монтажа поперечных брусков при разрезании деревянной лаги перекрытия

Два варианта создания утепленного люка

Изготовление и установка утепленного люка в чердачное помещение или на второй этаж может выполняться двумя способами:

• Пластиковую конструкцию обустроить проще, но она не под каждый интерьер подходит.
• Деревянный люк отлично смотрится на большинстве перекрытий, но его сложнее сделать своими руками.

Обустройство люка из металлопластика

Речь идет о разновидности металлопластикового окна, только врезается оно в потолочное перекрытие. Из явных плюсов можно назвать быстрый монтаж своими руками и абсолютную герметичность конструкции.

Но в то же время такой люк не подходит для установки выдвижной мобильной лестницы, придется строить стационарную или довольствоваться приставной.

Пластиковый потолочный люк теплый и герметичный, но он монтируется без лестницы

• Вначале вам нужно сделать чертеж проема, на нем указывается длина и ширина проема, плюс толщина перекрытия. С этим чертежом отправляетесь на фирму по изготовлению окон и заказываете у них люк.

Совет! Когда будете рисовать схему проема, сразу замерьте диагонали, если они не совпадают, значит, проем перекошен. В этом случае лучше подкорректировать проем, нежели делать кривой люк.

• Когда люк будет готов, вставляете его в проем и по периметру забиваете временные клинья. По правилам рама делается на 10 – 15 мм меньше проема, этот зазор нужен для последующей герметизации. При фиксации рамы, зазор должен быть везде одинаковым.
• Снимаете дверцу и сверлите сквозные отверстия для фиксации рамы.

Рама фиксируется минимум в 2 точках с каждой стороны

• Если перекрытие деревянное, то рама прикручивается длинными саморезами. На бетонную плиту конструкция фиксируется анкерами, после чего вынимаются временные клинья и вставляется дверца.
• Зазор вокруг рамы герметизируется монтажной пеной с коэффициентом расширения 60 единиц.
• Монтаж окончен, теперь вам осталось установить пластиковые откосы сверху и наличник прикрывающий зазор снизу. Весь этот декор можно посадить на ту же пену.

Пластиковые откосы лучше покупать при заказе люка

Как сделать утепленный деревянный люк

Вначале чердачный проем обшивается толстой доской. Проще сделать короб по размеру проема, а потом закрепить его в перекрытии анкерами или саморезами.

Технология сборки самого люка состоит из 5 этапов:

1. Первой собирается деревянная рама. Я рекомендую купить под нее брус с уже выбранным пазом. Глубина паза должна быть такой же, как толщина крышки люка, оптимальный вариант 70 мм. Любителю проще собирать такую раму на металлических уголках.

Под утепленную крышку люка глубина паза в раме должна быть не менее 50 мм

1. Если глубина паза в раме 70 мм, значит, вам нужно взять брус сечением 50х50 мм, сделать из него раму для крышки и обшить ее с обеих сторон листами фанеры толщиной 10 мм. Крышка люка внутри заполняется утеплителем, внизу на фото показана минеральная вата, но по опыту, лучше брать пенопласт (он не намокает).

Утеплитель для крышки люка можно брать любой, но удобней работать с пенопластом

• На раме крышка фиксируется обычными дверными или оконными навесами. Для герметичности паз рамы по периметру проклеивается уплотнителем, здесь лучше брать полиуретановые молдинги, так как поролон изнашивается за сезон.

Утепленный люк тяжелый, поэтому его желательно навешивать на 3 петли

1. Если люк оборудован складной лестницей, механизм которой расположен со стороны чердака, то он будет открываться вниз, соответственно, нужна щеколда. В этом случае отлично подходит щеколда для деревянных оконных рам, в линейке есть модели, рассчитанные под шестигранник.

Для фиксации чердачного люка хорошо подходит щеколда под деревянные окна

1. На последнем этапе решается вопрос с лестницей. Если места мало, то лучше отдать предпочтение раскладному варианту. На самодельном утепленном люке можно закрепить как серийную модель, так и раскладную лестницу, сделанную своими руками.

Раскладную деревянную лестницу вполне реально сделать своими руками

Вывод

Если планируется активное использование чердачного помещения, то лучше остановиться на деревянном варианте с лестницей, для тех же, кому нужен простой утепленный люк на чердак, больше подойдет пластиковая конструкция. На видео в этой статье вы найдете еще один вариант самостоятельной сборки деревянного лаза на чердак.

Источник: https://nashicherdaki.ru/lestnicy/027-kak-samomu-vyrezat-i-obustroit-uteplennyj-lyuk-na-cherdak/

Люк на чердак своими руками: пошаговая инструкция, фото и видео

Чердак используется для хранения старых вещей. В этом помещении складируют предметы обихода, которые используются только в определённое время. К примеру, это могут быть санки или лыжи. У владельцев загородных домов возникают вопросы о том, как попасть на чердак. Как обеспечить доступ в это помещение? Для этого в полу необходимо установить люк на чердак своими руками.

Как выбрать место для монтажа люка

Существует несколько разновидностей люков для чердака. Владельцы домов используют 2 варианта входа на чердак. В первом случае хозяин проделывает на фронтальной части специальное отверстие.

В получившемся проёме устанавливается чердачная дверь. Однако при таком методе возникает необходимость в установке дополнительной лестницы.

Это требует дополнительного вложения средств со стороны владельца дома.

Другой вариант заключается в обустройстве люка на чердаке. При выборе места для люка необходимо учитывать то, что крышка должна свободно открываться. Обратите внимание и на дизайн люка. Он должен совпадать с общим стилем интерьера.

Если вы планируете использовать лестницу стандартного типа то проследите за тем, чтобы она не мешала свободному перемещению по комнате. Удаление части перекрытия при установке люка недопустимо. Это приводит к уменьшению их прочности.

Для того чтобы сделать люк на чердак своими руками нужно обеспечить придерживаться нескольких правил:

• Конструкция должна быть привлекательной, иметь современный дизайн.
• Большое значение имеет удобство при монтаже.
• Люк должен иметь высокую прочность и надёжность.
• Предпочтение при выборе моделей нужно отдать конструкциям утеплённого типа. В противном случае холод может попасть в помещение. В качестве дополнительной фурнитуры могут использоваться доводчики и ручки.

Выбирая место для установки люка, необходимо учитывать несколько моментов. Обеспечьте свободное открывание крышке люка. Не должно быть никаких препятствий для функционирования. При монтаже конструкции многие владельцы делают типичную ошибку. Они не учитывают свой рост и, поднимаясь по лестнице, могут удариться головой об элементы конструкции.

Если вы устанавливаете люк на чердак своими силами, то ни в коем случае не монтируйте его на несущих балках. В процессе эксплуатации может нарушиться их целостность. Это повлияет на несущую способность, и снизит прочность потолка. При монтаже учитывайте такие характеристики, как надёжность, безопасность и прочность. Чтобы избежать ошибок при изготовлении, необходимо придерживаться чертежа.

Что делать, если верхний этаж не утеплён? В этом случае перед установкой люка необходимо провести работы по теплоизоляции. Для усиления проёма используются деревянные балки. В бетонных домах усилить проём под люк можно с помощью металлических уголков. Обязательно учитывайте наличие свободного пространства под люком для выдвижной лестницы.

Какие могут быть разновидности люков

В зависимости от места установки и конструктивных особенностей различают:

• Горизонтальные модели.
• Вертикальные конструкции.
• Угловые модели.

Горизонтальные люки очень удобно монтировать на поверхности потолка. Многие владельцы загородных домов уже успели оценить их удобство при эксплуатации. К тому же их достаточно просто изготовить.

При производстве люков для чердачных помещений применяются дерево, металл или пластик. Всё зависит от предпочтений хозяина, решившего оборудовать в доме чердак. Металлические модели обладают высокой прочностью.

Как изготовить утеплённый люк на чердак

Чтобы сделать люк на чердак своими руками по такой технологии необходимо придерживаться следующей последовательности. Для начала нужно подготовить чертёж с учётом конструктивных особенностей, формы и размеров каркаса. При изготовлении утеплённого люка используются доски с толщиной не меньше 2 сантиметров.

В дальнейшем хозяин должен изготовить прямоугольную конструкцию исходя из размеров помещения. Все углы должны быть абсолютно ровными.

Обычно владельцы домов используют конструкции со стандартными размерами, которые составляют 600 на 1200 мм. Однако многое зависит от конституции человека – чтобы ему было удобно залезать на чердак.

Обязательно замерьте высоту потолка перед тем, как приступить к монтажу люка.

На этапе фиксации петель на люке учитывайте индивидуальные предпочтения хозяев. Крышка не должна уменьшать прочность конструкции. Для этого необходимо установить диагональную распорку. Её фиксируют с помощью саморезов или стальных уголков.

Теплоизоляция люка обеспечивается за счёт применения утеплителя. Это может быть пенопласт или минеральная вата. Учтите, что в чердачном помещении после дождя начнёт скапливаться конденсат. Чтобы предотвратить образование влаги необходимо подумать о пароизоляции. Благодаря пароизоляционным материалам можно избежать скопления конденсата.

После этого приступают к установке фурнитуры в виде защёлок и доводчиков. Применение уплотнителя поможет предотвратить попадание холодного воздуха из чердака в основные помещения дома.

Обшивка рамы не только увеличивает прочность конструкции. Таким способом можно изменить внешний вид изделия. На завершающем этапе устанавливают лестницу, которая поднимается к люку.

Как сделать люк своими руками

Установка люка в месте стыка двух плит ослабляет всю конструкцию. При монтаже стандартных люков необходимо сначала сделать отверстие в бетонной плите. Работа займёт примерно 2 часа. За это время можно сделать проем в полу по разметке.

Удобнее всего вырезать прямоугольный проем под люк с помощью болгарки. В комплекте с инструментом должны быть специальные насадки. Они предназначены для работы с металлом. При монтаже люка подготовьте перфоратор и кувалду.

В первую очередь разметьте отверстие в бетоне. После этого просверлите контрольные отверстия с помощью перфоратора. Длина сверла должна быть больше толщины перекрытия. В противном случае вы не сможете просверлить перекрытие на нужную глубину.

Теперь возьмите алмазный диск и прорежьте одну из линий разметки. В процессе работы необходимо учитывать то, что диск не должен соприкасаться с арматурой. Иначе можно повредить перекрытия. Повреждённые балки могут не выдержать нагрузку. Строительные ошибки могут дорого обойтись владельцу дома.

Особенности монтажа

Кувалдой разбейте плиту пола. Чтобы облегчить работу можно воспользоваться ломом. Аккуратно срежьте всю арматуру и сгладьте неровности. От гладкости проёма будет зависеть точность и качество монтажа люка.

Важно! Перед покупкой покупных изделий учитывайте размер конструкции.

При изготовлении люка в домашних условиях необходимо учитывать следующий момент. С каждой стороны необходимо оставить по 1 сантиметру. Этот люфт используется для перекрытия возможных дефектов.

Для закрепления люка в определённом месте используются анкеры. После монтажа необходимо добиться плавного закрывания люка. Это можно обеспечить за счёт доводчиков. Чтобы предотвратить деформацию люк обшивают ДСП. Так можно повысить прочность конструкции.

При установке чердачного люка необходимо учитывать то, что в магазинах можно встретить готовые варианты. Их достаточно только вмонтировать в проём. Однако их качество во многом зависит от материала, из которого изготовлены изделия. Металлические конструкции стоят дороже, так как отличаются повышенной долговечностью и надёжностью.

На всех покупных изделиях установлены механизмы, которые обеспечивают безопасность владельца. Заводская лестница отвечает всем требованиям безопасности. Её ступеньки сделаны таким образом, чтобы на них было невозможно поскользнуться. Это уменьшает риск получения травмы.

Какими преимуществами обладает верёвочная система открывания

Ручку люка можно заменить на более оригинальную систему открывания. Для этого используется верёвка, которую закрепляют с помощью специальных блоков. В поверхности потолка необходимо сделать отверстие.

Через него верёвка опускается на определённое расстояние. В конце верёвки находится крючок, который закреплён за настенное кольцо.

Благодаря этому механизму, открыть люк может даже ребёнок, так как для этого не нужно прилагать значительных усилий.

Этапы изготовления люка для чердака

Для обеспечения герметичности готового люка используются уплотнители и лицевые планки. Перед установкой люка необходимо просверлить отверстия. Чтобы выполнить эту операцию поднимитесь на чердак. Избежать ошибок можно, если провести предварительную разметку. В процессе монтажа люка не обойтись без болгарки.

Что делать, если на полу чердака уложен слой утеплителя и гидроизоляции? Работать нужно аккуратно. Строительные материалы можно снять с помощью ножа. После этого определяется площадь, которую занимает люк. Так можно избежать ошибок при монтаже люка на чердаке. Сопоставьте размер крышки с контрольными отверстиями, предназначенными для установки корпуса.

Люк должен расположиться в проёме как можно с большей герметичностью. Через щели в помещения дома будет поступать холодный воздух. На стенах начнёт скапливаться конденсат. Поэтому существующие щели заделываются с помощью монтажной пены. Так можно добиться герметичности между чердаком и остальными помещениями дома.

После этого производится тщательное выравнивание. Люк фиксируется между стропилами. Чтобы обустроить лестницу необходимо использовать специальное обрамление. В противном случае люди, поднимаясь по лестнице на чердак, могут упасть и получить травму.

Лестница способна выдерживать массу человека, который весит 200 кг.

При монтаже люка необходимо придерживаться следующих правил:

• Для начала нужно собрать каркас и смонтировать с учётом заранее просверлённых отверстий.
• Следующий этап – установка стропил, которые необходимы для обеспечения безопасности людей.
• После закрепления лестницы и люка проверяется работоспособность системы.

В чём особенности противопожарных люков?

Все элементы люка установлены на стальной раме. Она предназначена для усиления конструкции. Чтобы в помещении не было сквозняка, используется уплотнитель.

Вставная дверца автоматически защёлкивается после закрывания. Чтобы быстрее попасть на чердак, люк прикрепляется к подвижной лестнице.

Благодаря огнестойкому покрытию конструкция может выдержать около 40 минут даже во время пожара. Хозяин дома придаёт большое значение внешнему виду люка.

Он не должен слишком выделяться из-за несовпадения стиля. В качестве уплотнителя используются негорючие материалы.

В качестве внутреннего наполнителя используется минеральная вата. При монтаже люка обратите внимание на качество фурнитуры. От прочности доводчиков и замков зависит надёжность конструкции.

Выводы

К числу достоинств приобретения покупных изделий можно отнести меньшую трудоёмкость при монтаже. В процессе установки учитывайте характеристики лестницы. Необходимо знать высоту потолка, чтобы избежать столкновения с элементами конструкции. Человек не должен опасаться того, что в любой момент может удариться головой об элементы конструкции.

Обязательно учитывайте размер проёма. Он должен быть больше люка на 5 см. Этот припуск необходим для того, чтобы обшить проем специальной рамкой. При покупке дерева лучше всего отдать предпочтение лиственнице. Она отличается высокой прочностью и надёжностью.

Загрузка…

Источник: https://pochtidoma.ru/stroitelstvo/cherdak/lyuk-na-cherdak-svoimi-rukami/

Люк на чердак: пошаговая установка своими руками

Если вы твердо решили активно использовать чердачное помещение, вероятнее всего, вам придется мастерить люк на чердак.

В деревнях в былые годы с этой задачей справлялись очень просто – достаточно было воспользоваться приставной лестницей, но для современного человека такой сомнительный способ вряд ли можно назвать подходящим. Однозначно, потребуется удобный лаз изнутри дома, а не снаружи, как это практиковали ранее.

В продаже есть готовые решения, но их установкой все равно придется заниматься самостоятельно, да и размеры конструкции могут не пойти. В этой статье пойдет речь о том, как сделать крышу дома обитаемой.

Купить или смастерить?

Выдвижение лестницы

Те, кто планируют покупать готовое изделие, могут воспользоваться инструкцией по его установке, которая также будет приведена в этой статье, а желающим смастерить удобный люк на чердак своими руками будет интересна полная информация о процессе, которую мы предлагаем к прочтению. Итак, приводим несколько важных нюансов, которые пригодятся в работе:

• выбор места для проема выбирайте с тем расчетом, чтобы не ударяться головой о стропильные элементы или крышу в момент подъема наверх;
• под балками перекрытия вход на крышу дома не сооружают;
• если верхний этаж до сих пор не утепленный, придется сделать теплоизоляцию;
• проем обязательно нужно усилить. Для деревянных сооружений подойдут деревянные балки, а в бетонных домах усиление проводится металлическими уголками;
• необходимо обеспечить свободное пространство под люком для выдвижной лестницы.

В том случае, если люк вместе с лестницей вы будете делать самостоятельно, не поленитесь внимательно изучить все этапы процесса, тогда вы не столкнетесь с трудностями в работе, и она не покажется вам сложной.

Этапы изготовления

Прежде чем сделать люк на чердак, нужно составить чертежи, на которых отмечаются все необходимые замеры и параметры: толщина перекрытия, размеры крышки и проема, который будете выпиливать.

Учтите, что утепленные помещения могут снабжаться обычной крышкой, в то время как холодные потребуют ее дополнительной теплоизоляции. Неважно, каким образом вы будете составлять схему – от руки на бумаге или в специальной компьютерной программе, главное, учесть все необходимые габариты.

Когда схема будет составлена, можно приступать к практической стороне вопроса, а также подготовить инструменты для работы.

  Принцип выравнивания деревянного пола без снятия досок

Резка проема

Резка проема для чердака

Если на этапе строительства дома лаз на крышу не был предусмотрен, вам придется выпилить его самостоятельно. Разумеется, если такое отверстие для установки дверцы уже есть, этот этап работ пропускают.

Для начала проводится разметка с тем расчетом, что отверстие должно быть больше габаритов рамки люка на 5 – 6 см. В дальнейшем зазор поможет компенсировать толщину досок, из которых будет изготовлена рамка. Материал от выпиленного куска потолочного перекрытия можно использовать для облицовки крышки, разумеется, если у него нормальный эстетичный вид.

Сборка проемной рамки

Сборка проемной рамки для чердака

Здесь нам понадобятся доски с толщиной в 2 – 3 см, именно такой калибр позволит сделать основание прочным. Рамка может иметь круглую или квадратную форму. Второй вариант предусматривает обязательную прямоту всех углов. Стандартными можно считать размеры рамки 60Х120 см, и такие габариты подходят абсолютному большинству домовладельцев. Вы же ориентируйтесь на личные предпочтения и габариты проема, возможно, вы захотите увеличить лаз на крышу дома, а вот делать его меньше мы не советуем. После сборки рамка монтируется на свое посадочное место в потолочный проем.

Мастерим крышку

Люк с крышкой на чердак

Как говорилось ранее, самая обычная крышка может собираться из вырезанных остатков перекрытия, которые образовались в результате выпиливания проема. Собранная дверца должна быть усилена с обратной стороны поперечной планкой. Затем ее нужно закрепить на выбранном месте петлями, расположенными по длинной или короткой стороне крышки. Присмотритесь, на какую сторону вам будет удобнее открывать дверь, и только потом приступайте к ее закреплению на рамке. Также обдумайте, как должен открываться люк, ведущий на крышу дома, внутрь или наружу помещения.

Занимаемся утеплением и отделкой

Схема утепления чердака

Вопрос с утеплением, как мы говорили ранее, будет полностью зависеть от степени теплоизоляции верхнего этажа. Утепленный этаж может обойтись элементарным слоем изоляции, а вот звукоизоляции мы советуем обязательно уделить внимание. Естественно, холодное помещение нуждается в качественном масштабном изоляционном покрытии. Для этого придется укладывать слой пароизоляционной мембраны и слой утеплительного материала по стандартной для подобного процесса схеме. На последнем этапе нужно произвести внешнюю отделку.

  Укладка чернового пола в деревянных домах своими руками

Как вы уже поняли, так монтируется самый простой люк, ведущий на крышу дома. К более сложным решениям можно отнести конструкцию с выдвижной лестницей. Монтажный процесс здесь выполняется по аналогичной схеме лишь с некоторыми отличиями.

Сложные конструкции

Установка лестницы для чердака

Люк на чердак можно доукомплектовать стационарной лестницей. Здесь также работы начинаются с прорезывания проема. Дальнейший ход процесса зависит от того, на какой конструкции вы остановили свой выбор, и в каком порядке будете ее мастерить. Сразу оговоримся, что работа по сборке и установке люка с трапом в данном случае будет несколько сложнее, чем в рассмотренном выше варианте. Обязательно следите за тем, чтобы совпали все размеры взаимодействующих элементов:

• выдвижной лестницы;
• дверки;
• проема;
• толщины потолочного перекрытия.

Все эти параметры вы можете измерить самостоятельно или снять с покупного изделия, если вы не будете его изготавливать своими руками. В данном случае крышка должна располагать пространством, вмещающим самую длинную часть выдвижной лестницы в собранном положении.

Также помните, что вес лестницы должен с запасом выдерживаться крышкой, иначе не избежать поломки, а в худшем случае и травмы. Нельзя забывать о надежной защелке, которая накрепко удержит конструкцию в рамке потолочного проема.

Все процессы, которые мы упомянули, предоставлены схематично, но если вы решаетесь сами соорудить люк на чердак, вам не нужна более подробная информация, ведь определенные навыки у вас, вероятнее всего, присутствуют, а вот общие рекомендации с иллюстрацией никому не помешают. Тот же, кто покупает готовый люк для выхода на крышу дома, может воспользоваться инструкцией по ее установке, которая обязательно прилагается к товару.

Источник: https://DomZastroika.ru/slabs/lyuk-na-cherdak.html

Чердачный люк: как сделать люк на чердак своими руками

Каждый, кто строит собственный дом, знает, как важна каждая мелочь. Ведь любые строительные недочеты уже в первый год эксплуатации обернутся сквозняками, неприятным запахом и другими подобными им проблемами. И нередко, к сожалению, в спешке последних отделочных работ многие забывают о таком элементе, как чердачный люк с его конструкцией и утеплением.

И вместе продуманного варианта зачастую оставляют тонкую крышку, которая закрывает потолочный проем. В итоге с чердака в жилые помещения сочится холод, а из комнат поднимается влажный пар и проникает в утеплители на чердаке, постепенно их разрушая. Вот почему мы советуем с самого начала сделать люк на чердак по всем правилам!

Главные функции люка на чердак

Абсолютно все чердачные люки выполняет такие главные функции:

• Теплоизоляция.
• Паробарьер для жилых помещений дома.
• Перекрытие доступа в доме мелким грызунам, которые любят обитать на крыше.
• Доступ к чердаку, а именно вход для него.
• Перекрытие огня и дыма с нижних помещений в случае пожара.

На пожаробезопасности остановимся отдельно. Так, чердачный люк препятствует распространению огня, защищая при этом от пропускания ядовитых газов и дыма.

Отметим, что такой люк изготавливается из нескольких слоев изоляции, причем из разных материалов, и сами материалы при этом отличаются степенью расширения при высоких температурах.

Все это позволит теплоизоляции люка не сгореть сразу и не разорваться на части.

Ведь если дома живут, а чердак холодный, тогда пароизоляция люка жизненно необходима и без нее вам никак не обойтись. Иначе все пары и тепло будет подниматься из дома прямо через отверстие на чердаке, изнутри, и напитывать влагой все кровельные утеплители.

Виды люков и материалы для их изготовления

Люк для входа на чердак можно построить по двум основным проектом: с одной крышкой или с двумя. Первый вариант, конечно же, самый простой, а во втором внутренняя крышка – это «сэндвич».

Стандартный чердачный люк состоит из деревянной рамы и древесноволокнистой плиты. Между ними находится лист пенополистирола, от 3 до 6 сантиметров. А толщина внутренних крышек обычно от 3,5 до 6,5 сантиметров. А, чтобы внутренняя крышка такого люка примыкала к проему герметично, используйте прокладку круглого сечения и утопите ее заранее в фрезерованной канавке коробки.

Крышку люка вы можете сделать металлическую или из дерева, используя дополнительное утепление, или обходясь без него. Главную же позицию в изготовлении крышки для люка занимает механизм, который будет ее открывать.

Высота короба люка зависит в основном от параметров лестницы, которая с ним идет или проектируется. Нередко эта высота не совпадает с толщиной чердачного перекрытия, но это не страшно и обычно на практике не вызывает каких-либо сложностей.

Отдельно выпускаются сегодня люки для лестниц с огнезащитной крышкой, причем защитный слой может быть на одной стороне, или на двух одновременно. При этом боковые стороны короба обязательно защищены металлом, и в итоге вся конструкция способна выдержать распространение огня целых 30 минут.

И для живых, и для холодных чердаков сегодня выпускаются специальные ограждающие конструкции. В любом случае их лучше поставить, особенно, если на чердак вы поднимаетесь чаще, чем один раз в месяц. Многие производители поставляют такие ограждения в комплекте с лестницами, или же их можно приобрести отдельно.

В основном современные производители указывают для своих изделий параметры в чистом виде.

Это означает, что короб с лестницей действительно будет иметь конкретно такие внешние размеры, и потолочный проем для него вам нужно будет сделать совсем немного больше.

А вот другие производители, наоборот, указывает точные внешние габаритные размеры будущего проема и люк к ним идет на 1-3 сантиметров меньше. Обратите на это внимание!

Нередко готовые люк с лестницей (или один люк) поставляются на рынок в неокрашенном виде. Это делается для того, чтобы вы могли покрасить всю конструкцию в тот цвет, который будет гармонировать с интерьером нижнего жилого помещения.

В основном в промышленном производстве чердачные лестницы выпускаются в соответствии немецким нормам DIN. Такие лестницы и люк разработанная под стандартным чердачный проем, и этому равен стандартный шаг между балками перекрытия домов за рубежом. Но в России нормы несколько другие.

Поэтому продумывать чердачную лестницу с люком обязательно нужно еще на стадии проектирования всего чердака. Еще проще просто пойти в магазин, выбрать заинтересовавшую модель и уже по ней кроить чердак.

Или же, если вы все будете делать своими руками (что вам будет проще всего), вы просто подстроите самодельный люк с лестницей уже под существующее чердачное перекрытие.

Сама по себе крышка люка представляет с собой столярную плиту толщиной до 20 миллиметров, но не тоньше 16 миллиметров. Современные производители лестниц с люком предлагают уже утепленные крышки, с толщиной около 32 миллиметров.

Такой каркас обычно зашит с двух сторон листами ДСП или ДВП, а между ними находится пенистый утеплитель: пенопласт или пенополиуретан. Иногда утепление предлагают усиленное, где слой утеплителя идет больше 30 миллиметров толщиной.

Интересная новинка рынка – это крышки люка с пылезащитной функцией. У такой крышки на самом деле намного больше преимуществ, ведь ее пылезащитный слой служит также еще одним слоем теплоизоляции.

Суть новинки в том, что складная лестница под какой крышкой люка не собирают на себе пыль, и потом у вас не будет неприятного ощущения, когда вы через месяц-другой решите открыть чердак и спустить вниз лестницу.

Вот самый простой вариант, который только можно сделать:

А вот здесь уже вам понадобятся специальные крепления:

• Вот видео-пример изготовления самого простого чердачного люка:
• А вот здесь домашний умелец и вовсе использует необычный материал для люка:
• Вот какое крепление понадобится для чердачного люка:

Как устроить люк на бетонном перекрытии чердака?

Итак, шаг за шагом:

• Шаг 1. Первым делом нужно разметить будущее месторасположение люка. Для этого воспользуйтесь обычным строительным карандашом и метром.
• Шаг 2. При помощи перфоратора нужно сделать строго вертикальное сквозное отверстие, поэтому берите сверла, толщина которых превысит толщину бетонного перекрытия.
• Шаг 3. Установите перфоратор в углах по намеченным отверстиям, и в вершинах этого прямоугольника просверлите сквозное отверстие. Они вам также послужит определенным ориентиром для нижней разметки.
• Шаг 4. Теперь болгаркой со специальным диском для бетона проведите линию по периметру отверстия так аккуратно, чтобы диск в процессе самой резки не попал в арматуру в перекрытии.Теперь вы увидите все слабые места и пустоты в перекрытии и сможете их легко просверлить насквозь.
• Шаг 5. Как только найдете уязвимости, разбейте бетон кувалдой, ударяя по самым слабым. В тех же местах, где остатки бетона держатся на самой арматуре, используйте лом.
• Шаг 6. Теперь, когда весь бетон сбит, вам остается только убрать арматуру. Не оставляйте ее выступающие части – такие будут мешать установке чердачного люка.
• Шаг 7. Теперь диском с алмазным напылением окончательно выравниваем все неровности на гранях проема. Это очень важно, и как бы вы не устали на этот момент, обязательно уделите этому внимание.

Подробнее на фото:

Как вырезать люк на деревянном перекрытии

Если с изготовлением квадратного проема для люка просто, ты насчет круглого вам стоит знать некоторые моменты. Примерная инструкция:

• Шаг 1. На нижней поверхности чердачного пола начертите разметки планируемого проема и добавьте толщину отделки. Вообще это сделать прямо на полу жилого этажа, и только потом перенести при помощи отвеса на потолок.
• Шаг 2. А теперь установите домкратные стойки.
• Шаг 3. Далее в проеме просверлите сквозное отверстие, снизу вверх.
• Шаг 4. Поднимитесь на чердак и вставьте в отверстие штырь, и при помощи шпагата и карандаша очертите круг.
• Шаг 5. По этому кругу сделайте отверстие и выпилите по контуру всего проема. Вам на пути встретится балки, не трогайте их – вы их выпилите потом.
• Шаг 6. Теперь, чтобы сделать проем по форме окружности, вам нужно сделать изготовить загиб пиломатериалов.

Помимо круглого варианта, возможно вам будет интересно посмотреть на другие примеры:

Как установить люк в натяжном потолке

А теперь давайте рассмотрим такую проблему, как установка чердачного люка в натяжном потолке. Вообще, если у вас есть такая возможность, изначально не крепите такой потолок там, где будет вход на чердак.

Но раз вам уже приходится устанавливать все это сейчас, при готовом ремонте, придется повозиться. Дело в том, что такой материал постоянно изнашивается, и его достаточно легко повредить при установки люка.

Но мы будем все делать аккуратно.

Наша главная задача – спрятать потолочный люк на фоне всего натяжного потолка, чтобы не испортить весь общий вид. И так – шаг за шагом:

• Шаг 1. Сначала строим каркас вокруг потолочного люка – это деревянные бруски по периметру люка.
• Шаг 2. На них крепим потолочный алюминиевый профиль.
• Шаг 3. Далее по периметру закрепляем уже профиль натяжного потолка.
• Шаг 4. Если люк при этом находится на наклонной плоскости, установите дополнительно разделительный профиль.
• Шаг 5. Теперь замеряем сам люк и берем то же полотно, с которого делался натяжной потолок.
• Шаг 6. Монтируем натяжной потолок, обтягивая и закрепляя всю конструкцию к проему.

Как утеплить чердачный люк?

Все чердачные люки делятся на два основных типа: с прикрепленной к ним лестницей и без нее. Если вы купили готовую конструкцию чердачного люка с раскладной лестницей, утеплять его не нужно: обычно такие конструкции уже утепленные. Если же вы делаете все своими руками, а теплоизоляции нужно будет обязательно подумать.

Нередко готовые комплекты люка с лестницей продают уже со специально термосберегающими пластинами, которые находятся на лицевой поверхности крышки. Они создают нужно эффект и не допускают потери тепла. Если же вы такой люк делаете сами, просто утеплите его крышку тем же материалом, что использовали для теплоизоляции чердака.

Если же вы приступаете к теплоизоляции самостоятельно, вам понадобится фанерный лист и непосредственно сам утеплитель – лучше действительно тот, который вы использовали при утепление чердака. Ведь у вас наверняка остались какие-то обрезки или лишний материал. И всего пару простых действий:

• Шаг 1. Делаем замер проема чердачного люка.
• Шаг 2. На основе полученных данных собираем каркас из досок толщиной около 2,5-3 сантиметров.
• Шаг 3. Теперь собираем крышку люка – она будет ровно на 45 сантиметров меньше, чем рама. Таким образом мы положим слой утеплителя и не позволим ему «гулять».
• Шаг 4. Укладываем на крышку люка пароизоляционную пленку.
• Шаг 5. Закрепляем все детали люка при помощи клея и деревянных планок.
• Шаг 6. Зашиваем люк фанерой и декорируем так, как продиктует нам дизайн интерьера помещения пониже.
• Шаг 7. Обязательно обрабатываем все деревянные части люка антисептиком.
• Шаг 8. Теперь закрепляем готовую крышку в проеме, используя саморезы и петли, которые будут держать открывающийся люк.

Вот подробный мастер-класс:

Замечательным получается также чердачный люк, утепленный пенопластом:

И целый люк, который вообще изначально сделан из одного только пенополистирола:

Или вот такой комбинированный вариант:

Несколько хитростей для большего комфорта

Для того, чтобы вам удобно было подниматься на чердак, соорудите вокруг люка вот такие опоры:

И последний момент: если на крышке люка есть специальная петля, открывать его будет особенно удобно – всего лишь при помощи удлиненной ручки. И вам не понадобится брать табурет или использовать какую-то подставку, чтобы дотянуться до нее. Просто сделайте один конец такой ручки в виде четырехгранника или шестигранника.

Источник: https://KrovGid.com/montazh/cherdachnyj-lyuk.html

Люк на чердак: пошаговая установка своими руками

Если вы твердо решили активно использовать чердачное помещение, вероятнее всего, вам придется мастерить люк на чердак. В деревнях в былые годы с этой задачей справлялись очень просто – достаточно было воспользоваться приставной лестницей, но для современного человека такой сомнительный способ вряд ли можно назвать подходящим. Однозначно, потребуется удобный лаз изнутри дома, а не снаружи, как это практиковали ранее. В продаже есть готовые решения, но их установкой все равно придется заниматься самостоятельно, да и размеры конструкции могут не пойти. В этой статье пойдет речь о том, как сделать крышу дома обитаемой.

Купить или смастерить?

Те, кто планируют покупать готовое изделие, могут воспользоваться инструкцией по его установке, которая также будет приведена в этой статье, а желающим смастерить удобный люк на чердак своими руками будет интересна полная информация о процессе, которую мы предлагаем к прочтению. Итак, приводим несколько важных нюансов, которые пригодятся в работе:

• выбор места для проема выбирайте с тем расчетом, чтобы не ударяться головой о стропильные элементы или крышу в момент подъема наверх;
• под балками перекрытия вход на крышу дома не сооружают;
• если верхний этаж до сих пор не утепленный, придется сделать теплоизоляцию;
• проем обязательно нужно усилить. Для деревянных сооружений подойдут деревянные балки, а в бетонных домах усиление проводится металлическими уголками;
• необходимо обеспечить свободное пространство под люком для выдвижной лестницы.

В том случае, если люк вместе с лестницей вы будете делать самостоятельно, не поленитесь внимательно изучить все этапы процесса, тогда вы не столкнетесь с трудностями в работе, и она не покажется вам сложной.

Этапы изготовления

Прежде чем сделать люк на чердак, нужно составить чертежи, на которых отмечаются все необходимые замеры и параметры: толщина перекрытия, размеры крышки и проема, который будете выпиливать. Учтите, что утепленные помещения могут снабжаться обычной крышкой, в то время как холодные потребуют ее дополнительной теплоизоляции. Неважно, каким образом вы будете составлять схему – от руки на бумаге или в специальной компьютерной программе, главное, учесть все необходимые габариты. Когда схема будет составлена, можно приступать к практической стороне вопроса, а также подготовить инструменты для работы.

Резка проема

Если на этапе строительства дома лаз на крышу не был предусмотрен, вам придется выпилить его самостоятельно. Разумеется, если такое отверстие для установки дверцы уже есть, этот этап работ пропускают.

Для начала проводится разметка с тем расчетом, что отверстие должно быть больше габаритов рамки люка на 5 – 6 см. В дальнейшем зазор поможет компенсировать толщину досок, из которых будет изготовлена рамка. Материал от выпиленного куска потолочного перекрытия можно использовать для облицовки крышки, разумеется, если у него нормальный эстетичный вид.

Сборка проемной рамки

Здесь нам понадобятся доски с толщиной в 2 – 3 см, именно такой калибр позволит сделать основание прочным. Рамка может иметь круглую или квадратную форму. Второй вариант предусматривает обязательную прямоту всех углов. Стандартными можно считать размеры рамки 60Х120 см, и такие габариты подходят абсолютному большинству домовладельцев. Вы же ориентируйтесь на личные предпочтения и габариты проема, возможно, вы захотите увеличить лаз на крышу дома, а вот делать его меньше мы не советуем. После сборки рамка монтируется на свое посадочное место в потолочный проем.

Мастерим крышку

Как говорилось ранее, самая обычная крышка может собираться из вырезанных остатков перекрытия, которые образовались в результате выпиливания проема. Собранная дверца должна быть усилена с обратной стороны поперечной планкой. Затем ее нужно закрепить на выбранном месте петлями, расположенными по длинной или короткой стороне крышки. Присмотритесь, на какую сторону вам будет удобнее открывать дверь, и только потом приступайте к ее закреплению на рамке. Также обдумайте, как должен открываться люк, ведущий на крышу дома, внутрь или наружу помещения.

Занимаемся утеплением и отделкой

Вопрос с утеплением, как мы говорили ранее, будет полностью зависеть от степени теплоизоляции верхнего этажа. Утепленный этаж может обойтись элементарным слоем изоляции, а вот звукоизоляции мы советуем обязательно уделить внимание. Естественно, холодное помещение нуждается в качественном масштабном изоляционном покрытии. Для этого придется укладывать слой пароизоляционной мембраны и слой утеплительного материала по стандартной для подобного процесса схеме. На последнем этапе нужно произвести внешнюю отделку.

Как вы уже поняли, так монтируется самый простой люк, ведущий на крышу дома. К более сложным решениям можно отнести конструкцию с выдвижной лестницей. Монтажный процесс здесь выполняется по аналогичной схеме лишь с некоторыми отличиями.

Сложные конструкции

Люк на чердак можно доукомплектовать стационарной лестницей. Здесь также работы начинаются с прорезывания проема. Дальнейший ход процесса зависит от того, на какой конструкции вы остановили свой выбор, и в каком порядке будете ее мастерить. Сразу оговоримся, что работа по сборке и установке люка с трапом в данном случае будет несколько сложнее, чем в рассмотренном выше варианте. Обязательно следите за тем, чтобы совпали все размеры взаимодействующих элементов:

• выдвижной лестницы;
• дверки;
• проема;
• толщины потолочного перекрытия.

Все эти параметры вы можете измерить самостоятельно или снять с покупного изделия, если вы не будете его изготавливать своими руками. В данном случае крышка должна располагать пространством, вмещающим самую длинную часть выдвижной лестницы в собранном положении.

Также помните, что вес лестницы должен с запасом выдерживаться крышкой, иначе не избежать поломки, а в худшем случае и травмы. Нельзя забывать о надежной защелке, которая накрепко удержит конструкцию в рамке потолочного проема.

Все процессы, которые мы упомянули, предоставлены схематично, но если вы решаетесь сами соорудить люк на чердак, вам не нужна более подробная информация, ведь определенные навыки у вас, вероятнее всего, присутствуют, а вот общие рекомендации с иллюстрацией никому не помешают. Тот же, кто покупает готовый люк для выхода на крышу дома, может воспользоваться инструкцией по ее установке, которая обязательно прилагается к товару.

Люк на чердак своими руками

Итак, вводные: уже есть крыша над головой и потолок утеплён. При этом необходимо пользоваться чердачным помещением, столько места не должно пропадать даром. Должны же внуки и правнуки где-то выискивать украшения на ёлку? (см. Простоквашино) Раньше люди не заморачивались, делали в фронтоне дверцу, приставляли лестницу и пользовались чердаком.

На чердак очень часто заготавливали сено для скота, заодно оно являлось дополнительным слоем утеплителя для дома. Если вы дошли до этого этапа строительства самостоятельно, то сделать люк на чердак своими руками для вас не составит труда.

Начну с того, что речь пойдёт про люк, который будет расположен в потолке котельной. Это техническое помещение, там можно установить надёжную приставную лестницу не переживая особо за эстетику.

Вводные: нужен утеплённый люк на чердак, достаточно просторный для того, чтобы через него могли пройти достаточно крупные предметы. По идее, люк должен получиться достаточно тяжёлым, поэтому необходимо продумать как его открывать и закрывать с максимальным удобством.

Как сделать люк на чердак

Напомню, что расстояние между потолочными балками составляет 55 см. Этого вполне достаточно чтобы протащить 250-литровую пластиковую бочку из которой я делал солнечный коллектор. Проверено! Длинной чердачный проём решили делать больше метра, а более точное значение определялось кратностью досок при подшивке потолка. В итоге размеры люка получились 55×115 см.

Обратите внимание, что доску проёма, которая находится на противоположной петлям стороне, необходимо слегка наклонить, чтобы толстый 20-сантиметровый люк не задевал своей нижней частью, верхнюю часть проёма чердака.

Для придания люку жёсткости необходимо сделать диагональную распорку.

Утепляем люк на чердак

Люк утепляется точно так же, как и весь остальной чердак, если он сделан по деревянным балкам, разумеется. Сначала укладывается слой пароизоляции на дно люка.

Далее, на пароизоляционный слой укладывается утеплитель.

Крупные белые пятна на фотке, это блики от летающей повсюду пыли. Пользуйтесь респираторами при работе с утеплителем, иначе кашель обеспечен.

Вот и все! Потолочный люк готов и останавливает его от падения вниз пока только небольшая планка, которую позже я заменю на лист толстой фанеры, отпиленной по размеру. По всему периметру необходимо проклеить оконный уплотнитель, чтобы не было щелей.

Вот так люк выглядит снизу

Система открытия потолочного люка

Открыть люк на чердак та еще проблема. Я решил ее при помощи двух вот таких блочков, карабинов и веревки, которая уже немного фигурировала на фотографиях выше.

Смысл в том, чтобы стоя внизу потянуть за веревочку и открыть потолочный люк на чердак. Блочки крепятся к стропильной системе в удобных местах. В потолке сверлится отверстие через которое походит шнур.

Открыть люк может женщина, приложив небольшое усилие. На видео ниже это видно))

После того как люк обшили снизу и утеплили, он стал весить немного больше, но особо сильно на открывании это не сказалось. Фиксируется люк достаточно просто. Кольцо, за которое необходимо тянуть, одевается на крючки.

Это мало напоминает кольцо))) Хотел стырить у дочи с тюбинга, но получил отказ в жесткой форме. Поэтому пока так, а в перспективе найду нормальное.

Таким образом получился теплый люк на чердак, сделанный своими руками.

Как сделать люк на чердак своими руками

Практически в любом загородном доме имеется обустроенное чердачное помещение, которое можно выгодно использовать. Чаще всего в нём хранят инструменты, стройматериалы, старые вещи или консервированные припасы, но также его используют и в качестве дополнительной жилой комнаты, если цокольный этаж достаточно утеплён для этих целей.

Обустройство чердачного люка из дерева

В любом случае, чтобы чердачное помещение эксплуатировалось, в него первоначально необходимо попасть. Зачастую вход организуется с уличной стороны, но такой вариант имеет массу неудобств, которые более чем очевидны в холодное время года.

В такие моменты становится ясно, что попадать на чердак было бы гораздо удобнее из внутреннего помещения. К тому же строительство безопасной для эксплуатации уличной лестницы требует больших финансовых вложений. И ко всему прочему, увеличивает риск, что недоброжелатели вздумают взломать замок и попасть внутрь.

Гораздо выгоднее с финансовой стороны и рациональнее из соображений безопасности, не говоря уже об удобстве, организовать лестницу на второй этаж из дома, используя для этих целей специальный люк на чердак, который к тому же может послужить и дополнительным средством противопожарной безопасности.

Конструкция и название элементов чердачного люка

Причём соорудить подобную конструкцию можно самостоятельно без привлечения квалифицированных мастеров.

Содержание материала

Изготовление люка своими руками

Перед тем как начать сооружать люк на чердак своими руками, необходимо продумать ряд моментов, которые будут касаться непосредственно конструкции люка, а также необходимости его утепления. Первое, что нужно продумать – это месторасположение.
Для того чтобы правильно разметить люк на чердак, нужно учитывать особенности кровли:

Место для конструкции необходимо выбрать такое, чтобы утеплённый люк на чердак мог полноценно функционировать, не задевая никаких элементов и не мешая эксплуатации других объектов.

Пример утепленного люка для чердака

При этом нужно учитывать, что к люку будет вести лестница, которая также должна гармонично вписываться в помещение нижнего этажа. В целом люк, вне зависимости от своих особенностей и характеристик, должен соответствовать следующим основным критериям:

1. Максимально возможная простота не только монтажа, но и процесса эксплуатации. Механизмы открытия и закрытия люка должны быть лёгкими и не требовать выполнения множества длительных или сложных манипуляций.
2. Надёжность конструкция и гарантия безопасности при эксплуатации. Все детали и элементы должны быть хорошо закреплены, крышка обязана полностью открываться и при этом крепко держаться на петлях.
3. Дизайн люка и прилегающей к нему лестницы в доме должен соответствовать и гармонично вписываться в общий интерьер, не выделяясь на его фоне.

   Дизайн люка вписанного в интерьер чердачного помещения

4. Хороший люк, как правило, обладает теплоизоляцией, чтобы в помещении на постоянной основе поддерживался примерно одинаковый температурный режим.

После выбора подходящего места для люка и анализа всех вышеописанных факторов, можно приступать к процессу изготовления.
Давайте рассмотрим, как сделать люк на чердак.
Технология строительства будет состоять в следующем:

1. Необходимо собрать раму прямоугольной формы, которая будет иметь равные прямые углы. Для её изготовления лучше всего использовать доски с оптимальной толщиной до 2,5-3 см. Стандартные размеры составляют 60х120 см., но их можно менять в любую сторону, опираясь на личные предпочтения по размерам готового чердачного люка.

   Схема для монтажа чердачного люка

2. Вторым этапом станет изготовление проёма, который в итоговом варианте должен быть на 4-5 см. больше вырезанной рамы. Такой запас пригодится в дальнейшем для его обшивки и монтажа изоляционного слоя.
3. Внутри рамы нужно закрепить дополнительный материал. Если потолок в помещении деревянный, то можно использовать те же самые доски, из которых она и вырезалась. Доски можно заменить фанерой или же древесноволокнистой плитой, которую при необходимости легко покрасить в нужный цвет.
4. Пришло время утеплить чердачный люк, для этого крышка изнутри обшивается специальной пароизоляционной плёнкой, а поверх неё прокладывается утеплительная вата или пенополистироловая начинка. Всё это фиксируется деревянными планками и дополнительно закрепляется при помощи универсального клея. Реализуя действия на этом этапе, рекомендуется пользоваться респираторами во избежание несчастных случаев.

   Конструкция утепления люка на чердак

5. Поверхность люка, находящаяся с обратной стороны, обрабатывается и утепляется точно по такому же принципу, после чего её необходимо обшить фанерой или древесноволокнистой плитой.
6. По периметру люка нужно вмонтировать уплотнитель. В качестве его можно использовать любой резиновый материал соответствующей плотности.
7. Для люка подойдут стандартные дверные петли, которые необходимо закрепить при помощи шурупов или саморезов.
8. Люк устанавливается в готовый проём для него.
9. Ручка на люке не является обязательным элементом, но она значительно упростит процесс эксплуатации. Доводчики, защёлки, щеколды, засовы и прочие механизмы можно монтировать по своему усмотрению.

   Вариант монтажа ручки для люка и запорного механизма

10. Одним из наиболее ответственных шагов является выбор лестницы на чердак. Это касается не только материала, из которого она будет изготовлена, но и разновидностей подобных конструкций. На сегодняшний день существует большое количество вариантов – лестницу можно купить в готовом варианте либо изготовить самостоятельно. Главное требование – высота должна соответствовать расстоянию от люка до пола нижнего этажа. Наиболее рекомендованными считаются варианты с монтажом складной лестницы-трансформера, которая собирается в рабочее состояние только в те моменты, когда планируется её использование, что позволяет эффективно экономить свободное пространство на нижнем этаже.

Установка чердачного люка

Необходимо отметить, что самостоятельное изготовление чердачного люка не является обязательным условием, на современном рынке присутствует множество уже готовых вариантов, которые можно приобрести, после чего останется только вмонтировать люк в проём.

Ввиду широкого ассортимента, диапазоны цен также сильно колеблются и зависят по большей части от материалов, из которых изготовлено изделие. Логично, что металлические люки стоят гораздо дороже своих деревянных аналогов, поскольку отличаются повышенной степенью долговечности и надёжности.
У покупки уже готового люка есть ряд неоспоримых преимуществ по сравнению с вариантом по самостоятельному изготовлению:

Дизайн заводского чердачного люка

1. Монтаж легко осуществить усилиями двух людей по инструкции, дающейся в комплекте.
2. Параметры лестницы с лёгкостью подстраиваются под необходимые требования, учитывая высоту потолков в помещении.
3. На всех покупных моделях замок и сопутствующие механизмы находятся на внутренней поверхности крышки, что делает конструкцию абсолютно незаметной изнутри на плане мансардного помещения.
4. Лестница, изготовленная в заводских условиях, отвечает всем требованиям по безопасности во время эксплуатации. Ступеньки сделаны таким образом, чтобы на них невозможно было поскользнуться, что, в свою очередь, уменьшает риск получения травм.

   Чертеж с размерами чердачного люка с лестницей

5. Все подобные конструкции изготавливаются квалифицированными мастерами, которые предварительно совершают массу сложных расчётов, что делает готовые изделия весьма удобными и компактными.
6. Изготавливая люк самостоятельно, не всегда можно заранее оценить внешний вид изделия. У покупной модели дизайн сразу очевиден и понятен, что даёт понимание насколько гармонично конкретное устройство впишется в общий дизайн помещения.

Прежде чем выбирать люк, необходимо тщательно провести целый ряд расчётов. К ним относится высота потолка, площадь помещения нижнего этажа, габариты отверстия под люк, если оно уже имеется. Также потребуется найти ассистента, который смог бы помочь в процессе установки люка, поскольку в одиночку сделать это будет трудновато.

Процесс изготовления самодельного чердачного люка

Последовательность действий должна быть следующей:

1. Первоначально вся конструкция поднимается на цокольный этаж.
2. Снизу устанавливаются две временные доски, на которые укладывается люк при монтаже. Это действие должно предшествовать закреплению каркаса.
3. После того как конструкция была разложена на монтажных досках, её необходимо выровнять, используя для этой цели подпорки.
4. Обе части рамы (передняя и задняя) фиксируется при помощи саморезов или шурупов, а все щели и зазоры забиваются любым материалом-изолятором.
5. После того как все действия выполнены, можно убирать монтажные доски. Начиная с этого момента, запрещается пользоваться лестницей до завершения процесса установки люком, поскольку это становится небезопасным.

   Конструкция для крепления люка

6. На боковых механизмах ослабляются крепёжные болты, после чего необходимо разложить лестницу и проверить её на наличие перекосов и прочих дефектов. Если перекосы всё же были обнаружены, то они устраняются при помощи болтов, которые после этого снова надёжно затягиваются.

Готовые покупные люки обычно отличаются лёгкостью монтажа – к ним обычно прилагается инструкция по монтажу и эксплуатации, что позволяет проводить установку даже неподготовленным людям без специальных навыков. Все эти факторы делают чердачные люки привлекательными для большинства людей, обуславливая их растущую популярность.

Противопожарные люки

Существует и такая разновидность, как противопожарные люки, основная функция которых заключается в препятствовании распространению огня в случае возникновения пожара в доме. В зависимости от качества и индивидуальных характеристик, определяется период времени, на протяжении которого подобные люки не позволяют перекинуться пламени с чердака на нижние помещения или же, наоборот, с жилых этажей на крышу здания.

Чертеж с размерами противопожарного люка

Традиционным материалом для таких изделий является высокопрочная сталь, под которой имеется особая начинка из оснастки, способная отталкивать огонь.

Также большинство моделей имеют специальный уплотнитель, который монтируется по периметру люка, и не позволяет проникать дыму и едкому запаху из горящего помещения в другие комнаты. Кроме того, он защищает и от воздействия высоких температур.

Существуют и противопожарные люки, которые изготавливаются из древесного материала. В этом нет ничего удивительного – подобные изделия обрабатываются специальными лаками и антисептиками, которые обладают огнезащитными характеристиками.

Процесс монтажа противопожарного люка будет отличаться от установки традиционного устройства, поскольку придётся учесть несколько важных моментов:

1. Люк обязательно должен быть установлен петлями вверх, чтобы его крышка открывалась строго в чердачное помещение, а не наоборот.

   Правильная установка противопожарного люка

2. Коробка под такой люк должна быть обязательно усилена, иметь угловую основу и крепиться на специальных петлях. Обычно они идут в стандартном комплекте при покупке люка.
3. Учитывая специфику и предназначение люка, в период монтажа необходимо отслеживать все зазоры – их должно быть немного, а в случае возникновения все щели обязательно заполнять огнеупорным материалом.

Оригинальная система открывания чердачного люка

Ручку для люка можно заменить и другой, более оригинальной системой, открывая и закрывая его при помощи специальной верёвки. Для этого необходимо закрепить специальные блоки на стропилах, а в поверхности потолка просверлить отверстие, через которое проводится верёвка или шнур, опускаемый до нужного расстояния.

Верёвка должна оканчиваться крючком или иным элементом, который можно будет надёжно закрепить за настенное кольцо, чтобы зафиксировать положение люка.

дверь в потолке своими руками, утепленный вход на чердак, утепленная крышка

Содержание:

При строительстве собственного дома следует учитывать каждую, даже незначительную мелочь. Любой недочет уже на начальном этапе эксплуатации может стать причиной таких проблем, как сквозняк или неприятный запах. Очень часто домостроители игнорируют или просто не вспоминают о таком незначительном элементе конструкции, как люк на чердаке.

В большинстве случаев эту конструкцию заменяют тонкой крышкой. В результате с чердака в помещение проникает холодный воздух, а влажный пар из комнат поднимается вверх, становясь причиной разрушения утеплителей. Эти причины призывают к тому, чтобы на чердаке был обустроен люк в соответствии со всеми правилами.

Назначение чердачного люка

Перед тем, как сделать люк на чердак, стоит узнать, что эта конструкция предназначена для выполнения следующих функций:

• Защита от холода.
• Препятствие на пути выходящего пара.
• Ограничение доступа для грызунов, которые очень часто обустраивают свои гнезда на чердаке.
• Свободный вход в чердачное помещение.
• Своеобразный барьер на пути огня при возгорании нижних помещений.

Пожаробезопасность люка требует отдельного внимания. Поэтому возникает вопрос, как сделать люк в потолке на чердак, чтобы конструкция препятствовала распространению огня и защищала от ядовитого газа и дыма. Для этого необходимо изготовить несколько слоев изоляции из разных материалов. Каждый слой имеет индивидуальную степень расширения под воздействием высокой температуры, что позволяет избежать мгновенного возгорания и разрыва теплоизоляции.

Теплоизоляционный слой необходим для люка, так как пары из жилого помещения будут подниматься вверх через это отверстие, в результате кровельный утеплитель будет впитывать влагу.

Разновидности люков

Чтобы решить проблему, как сделать люк на чердак своими руками, можно воспользоваться двумя способами:

• Простой вариант подразумевает одну крышку.
• Более сложный способ — две крышки, одна из которых выполнена в виде сэндвича.

Стандартная дверь на чердак своими руками представляет собой деревянную раму, обшитую ДВП. Между ними укладывают пенополистирол толщиной 3-6 см. Внутренняя крышка чаще всего выполняется толщиной 3,5-6,5 см. Для ее уплотнения выполняют следующее: в коробке с помощью фрезы вырезают канавку, в которую помещают прокладку круглого сечения.

Крышка люка может быть металлической или деревянной с дополнительным утеплением или без него. Основным элементом крышки является механизм, с помощью которого она будет открываться и закрываться.

По высоте короб люка должен соответствовать параметрам лестницы, которая является составляющей частью конструкции. В большинстве случаев эти параметры не соответствуют толщине чердачного перекрытия, но сложности по этой причине возникают очень редко.

Сегодня можно встретить люки, оснащенные огнезащитной крышкой. Элемент такого вида имеет одностороннюю или двухстороннюю защиту, а боковые части конструкции выполнены из металла. Такая структура люка может противостоять распространению огня в течение получаса.

В некоторых конструкциях предусмотрены ограждающие элементы, они могут использоваться как для холодных, так и жилых чердачных помещений. Если вход на чердак выполняется очень часто, то такой конструкцией лучше не пренебрегать. Ограждение может быть комплектующим элементом лестницы, а может продаваться отдельно.

На изделиях, выпускаемых большинством современных производителей, параметры указаны в чистом виде. Следовательно, люк имеет определенный внешний размер, для которого проем в потолке должен быть больше на несколько сантиметров. Но иногда производитель обозначает точные параметры проема, что означает меньший размер люка.

Очень часто можно встретить неокрашенные конструкции. Это позволяет выполнить покраску самостоятельно в соответствии с интерьером жилого помещения.

Чердачные лестницы промышленного производства отвечают немецким нормам DIN, что соответствует параметрам европейских строений. Дома в России строятся по другим нормам, поэтому чердачный проем должен продумываться заранее. Упростить процедуру может предварительная покупка люка с лестницей. В этом случае монтаж проема выполняется в соответствии с купленной моделью. Самостоятельное изготовление люка дает возможность встроить конструкцию согласно параметрам чердачного пространства.

Стандартная крышка люка — это столярная плита толщиной от 16 до 20 мм. Утепленный своими руками люк на чердак имеет толщину немного больше, около 32 мм. Каркас зашивают листами ДВП или ДСП, заполняя пространство пенопластом или пенополиуретаном. Усиленное утепление имеет толщину свыше 30 мм.

Среди новинок можно отметить крышки, обладающие пылезащитной функцией. Конструкция предполагает использование складной лестницы, которая не собирает пыль. Следовательно, даже после долгого перерыва спущенная вниз лестница не вызовет неприятных ощущений. Так как параллельно пылезащитный слой выступает в качестве дополнительной теплоизоляции, потребитель получает двойную выгоду, решая одновременно проблему, как утеплить люк на чердак своими руками.

Устройство люка на чердак в бетонном перекрытии

Установка люка на чердак, имеющий бетонное перекрытие, выглядит следующим образом:

• Отмечают место, где предполагается размещение люка. Для удобства можно воспользоваться метром, рулеткой и карандашом.
• Используя перфоратор, в бетонном перекрытии делают сквозные отверстия по углам нарисованного прямоугольника. Для этого нужно взять сверло, длина которого больше толщины бетонного перекрытия. В процессе сверления важно следить за вертикальностью. Сквозные отверстия помогут сориентироваться при выполнении отметки снизу.
• С помощью болгарки, имеющей специальный диск для работы с бетоном, по периметру люка проводят линию. Это позволит обнаружить пустоты в перекрытии и облегчит его сверление.
• Бетон в обнаруженных слабых местах следует разбить кувалдой, а с арматурных прутьев бетон убирают ломом.
• В завершении следует спилить прутья арматуры и провести окончательное выравнивание с помощью диска с алмазным напылением.

Как сделать люк в деревянном перекрытии

Изготовить проем квадратной формы для люка на чердак в деревянном потолке можно самостоятельно, процесс состоит из достаточно простых действий. Но если планируется сделать проем круглой формы, то следует учесть некоторые нюансы.

Вырезать люк в этом случае необходимо в соответствии со следующей инструкцией:

• На потолке жилого этажа выполняют разметку будущего проема, при этом следует к планируемым размерам добавить толщину отделки. Если с нанесением разметки вверху возникают трудности, то можно воспользоваться более простым вариантом: начертить разметку проема на полу комнаты, а затем, используя отвес, спроецировать на нижнюю поверхность чердачного пола.
• Далее устанавливают подпорки. Это могут быть деревянные бруски или домкратные стойки.
• В середине предполагаемого проема сверлят сквозное отверстие, выполняя действия внизу.
• Теперь нужно подняться на чердак и вставить в имеющееся отверстие металлический штырь. Пользуясь шпагатом и карандашом, на чердачном полу чертят круг.
• Выпиливают отверстие по начерченному кругу. Встречающиеся балки на пути распила следует пропускать, их можно выпилить после основных работ.
• Выполняют загиб материалов для оформления проема в форме круга.

Монтаж двери на чердак в натяжном потолке своими руками

Натяжной потолок является сложной конструкцией, поэтому по возможности не следует крепить такой потолок в том месте, где планируется сделать выход на чердак. Однако может возникнуть необходимость монтажа люка после проведенного ремонта. В этом случае процесс имеет некоторые сложности. Основная проблема — материал можно легко повредить во время установки люка. Но аккуратные действия и следование инструкции помогут найти решение. Целью работы является маскировка потолочного люка на общем фоне потолка без нанесения вреда внешнему виду.

Подробная пошаговая инструкция выглядит следующим образом:

• На первом этапе монтируется каркас, для изготовления которого необходимо набить деревянные бруски по периметру предполагаемого проема.
• На брусках фиксируется потолочный алюминиевый профиль.
• Теперь по периметру проема необходимо закрепить профиль натяжного потолка. Если местом расположения люка на чердак является наклонная плоскость, то требуется установка дополнительного разделительного профиля.
• Далее снимают мерки с самого люка и берут полотно, аналогичное общему потолку.
• Выполняют монтаж натяжного потолка, обтягивают и фиксируют всю конструкцию к проему.

Утепление чердачного люка

Приобретая готовую конструкцию чердачного люка с лестницей в комплекте, можно не беспокоиться о теплоизоляции выхода на чердак. В большинстве случаев конструкция выпускается утепленной. При самостоятельном изготовлении деревянного люка на чердак пренебрегать этапом теплоизоляции не рекомендуется. Причем сам процесс требует тщательного обдумывания.

Готовый теплый люк на чердак можно приобрести в полной комплектации, куда входят специальные теплосберегающие пластины, расположенные на лицевой стороне крышки люка. Присутствие этих элементов создает нужный эффект и предотвращает теплопотери.  Обустройство чердачного люка своими руками предполагает утепление крышки люка материалом, использующимся для утепления чердачного пола.

Перед тем, как сделать дверь на чердак, стоит ознакомиться с процессом самостоятельного утепления люка, который состоит из следующих действий:

• Вначале следует приготовить лист фанеры и теплоизоляционный материал.
• Теперь нужно снять мерки проема.
• По полученным данным монтируется каркас из досок толщиной не более 3 см.
• Теперь можно начинать сборку крышки люка, она должна быть немного меньше проема. Это позволит плотно вложить утеплитель.
• Далее укладывают пароизоляционный слой, и все фиксируется клеем или деревянными планками.
• Завершает монтаж утеплителя лист фанеры, которой обшивают крышку.
• Крышка на чердак декорируется в соответствии с общим интерьером жилого помещения.
• Не стоит забывать об обработке деревянных элементов люка антисептическими растворами.
• Готовая крышка фиксируется в проеме с помощью саморезов и петель.

Советы по созданию комфорта

Чтобы выход на чердак был более комфортным, можно прислушаться и реализовать несколько советов опытных мастеров:

• Для удобного подъема на чердак можно соорудить опоры вокруг люка.
• Для быстрого и простого открывания можно сделать на крышке специальную петлю. А если сделать удлиненную ручку, то можно будет открывать выход на чердак без дополнительной подставки.

Используя специальные чертежи люка на чердак своими руками, можно выполнить работу, не испортив общий интерьер помещения.

люк на чердак, его разновидности и монтаж

Чердак жилого дома очень часто эксплуатируется как хранилище для старых или сезонных вещей. Чтобы без труда выходить на чердак, необходимо тщательно продумать варианты подъема и выбрать наиболее приемлемый и, подходящий для вашего дома. Люк на чердак станет отличным решением для беспрепятственного проникновения в хранилище. [toc>

Выбор места для монтажа люка

Наиболее распространёнными являются следующие два способа оборудования люка на чердак. Первый способ обустройства — фронтонный. На фронтоне необходимо проделать проем для чердачной двери. Снизу к люку подводится приставная, либо стационарная лестница. Достоинством данного способа является то, что не проделываются отверстия в потолке.

Второй способ наиболее простой и дешёвый — обустройство проема непосредственно в потолке.

Варианты устройства люка и назначение

Люк для чердака — это открывающееся и закрывающееся дверное полотнище, вмонтированное в потолок, через которое можно попасть в чердачное хранилище. Помимо обустройства чердака люком, необходимо продумать тип лестничной конструкции. Лестницы для чердака представлены различными видами приставных и складных вариаций. Очень эргономичны в применении складные лестницы, вмонтированные в дверцу люка. Вариации люка и лестницы:

1. Наиболее распространённое решение чердачного выхода — открывающаяся дверца люка на петлицах. Она снабжена щеколдой, которая открывается после полного раскладывания вмонтированной лестницы. Также щеколду можно открыть при помощи шнура, стоя на полу. Эти модели легко утеплить.
2. Сдвижной чердачный люк — крышка сдвигается в сторону, освобождая проход. Эта конструкция усложняет процедуру утепления, но облегчает открывание. Такая модель люка снабжается электроприводом, чтобы не приходилось двигать её вручную.
3. Крышка люка оснащается запорным механизмом. От самого простого — защелки, до более сложного — тонкий трос, с помощью которого можно открыть задвижку стоя на полу.

Крышку люка легко смонтировать самостоятельно. Для неё подойдет фанера, листы OSB, МДФ. Также можно установить металлическую или деревянную конструкцию. Все эти материалы вполне доступны по цене.

Особенности и разновидности люков

В зависимости от места расположения люк для чердака бывает:

• горизонтальным;
• вертикальным;
• угловым.

Горизонтальное обустройство — расположение чердачного отверстия в потолке. Это наиболее распространённые и простые конструкции. Их отличает удобство в применении и простота в изготовлении и монтаже.Вертикальные конструкции — это своеобразный чердачный лаз.Угловые конструкции монтируются преимущественно в мансардных помещениях под покатой крышей. Основными материалами для производства дверцы являются: дерево, металл, пластик.

Характеристики люка:

• простая установка;
• эргономичность;
• гармонирующий с обстановкой универсальный дизайн;
• теплоизоляционный слой.

Изготовление и монтаж люка

Люк на чердак в межэтажных перекрытиях из железобетона необходимо обустраивать на стыке. Такой приём равномерно распределит нагрузку между двумя плитами и исключит возможность ослабления и провисания конструкции.

Важно! При выпиливании проёма необходимо воспользоваться болгаркой, оборудованной диском по металлу, перфоратором или ломиком с кувалдой.

Чтобы обустроить выход на чердак дома с утеплителем, необходимо соблюдать следующие пошаговые рекомендации:

1. Тщательно измерить размеры проема, нанести чертеж, учитывая форму и детализацию конструкции.
2. Возвести каркас из досок, толщиной 200мм. Преимущественная форма — прямоугольная.
3. Люк на чердак обычно выпускается по стандартным размерам: 600*1200мм. Но они вполне могут быть и индивидуальными. Размер проёма зависит от вида назначения и эксплуатации чердака.
4. Подготовить проём на потолке по чертежам и выверенным размерам. Также необходимо учитывать, что отверстие в потолке выпиливается на 50мм больше, чем размер люка. Обшивку проёма необходимо дополнительно укрепить рамкой.

Совет! Если потолок выстлан из дерева, то с целью экономии, крышку люка можно сделать из тех остатков материала, который использовался для потолочного перекрытия. В иных случаях материал придется приобретать дополнительно.

5. Укрепить петли к люку и к проёму.
6. Установить диагональную распорку на крышке при помощи саморезов и уголка для придания ей дополнительной жёсткости и прочности.
7. В качестве теплоизолятора применяется стандартный теплоизоляционный материал. Пойдёт минеральная вата, пенопласт или пенополистирол.
8. Во избежание сбора влаги, необходимо оборудовать днище пароизолятором.
9. Установить фурнитуру: доводчик, щеколду и ручку.
10. Обшить рамку наличником.
11. При необходимости становить лестницу.

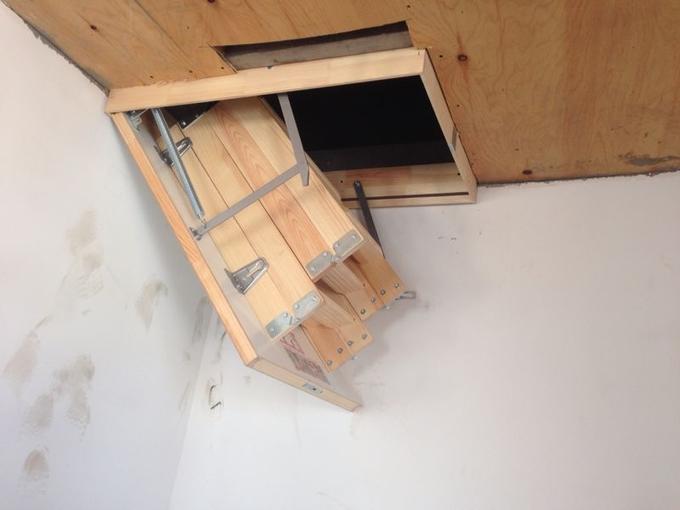

Монтаж готовой конструкции люка со встроенной лестницей

Готовые выходы для чердака выделяются разнообразием по типу и материалам изготовления. Металлический люк на чердак по цене выходит несколько дороже деревянного. Перед тем, как приобрести изделие, необходимо определить место расположения люка, и произвести тщательные замеры. Очень часто готовые люки уже снабжены складными металлическими лестницами. Преимущества готовых изделий:

• компактность;
• многофункциональность конструкции;
• универсальный дизайн;
• простой монтаж.

После покупки, следует проделать проём в потолочном перекрытии, в соответствии с размерами, указанными в технических характеристиках изделия.

Последовательность монтажа:

1. Поднять изделие на чердачный этаж.
2. Снизу установить 2 страховочные доски, опереть на них конструкцию.
3. С помощью распорок и гидроуровня установить изделие.
4. Укрепить переднюю и заднюю рамку при помощи шурупов.
5. Монтажной пеной заполнить пустоты.
6. Демонтировать вспомогательные монтажные доски.
7. Проверить устойчивость конструкции, разобрав и собрав лестницу, ослабив болты.
8. При необходимости подровнять конструкцию и затянуть болты.

Готовые люки просты в установке и подходят практически к любому дизайну интерьера.

Преимуществом готовых сдвижных лестниц для чердачных проемов является:

• компактность;
• многофункциональность в применении;
• простота установки;
• дизайн.

При использовании сдвижной чердачной лестницы не потребуется прикладывать излишних усилий. Именно поэтому покупные изделия распространены и более надежны, чем самодельные конструкции. Для монтажа чердачного выхода достаточно два человека. Один производит работы непосредственно на чердаке, поднимает конструкцию наверх. Установка чердачной лестницы с люком https://www.youtube.com/watch?v=Y9IV_U5zJ0I

Противопожарный выход на чердак

Огнестойкий люк предназначен для своевременной эвакуации жителей из дома во время пожара. Пожарный выход устанавливается, если здание находится в пожароопасной зоне. Противопожарный люк обязан соответствовать технологическим нормам и маркировкам.

Важно! Перед покупкой, необходимо тщательно ознакомиться с технической документацией изделия. Изучить информацию о проведенных испытаниях и огнестойкости материала, которая должна быть не менее 6 минут.

Металлический — наиболее практичный противопожарный выход. Он снабжен теплоизоляторами и уплотнителями, что предотвращает испарение при возгораниях.

Схематически противопожарный люк представляет собой раму из двух профилей, одновременно образующих наличник. Рамка изготавливается из стальки. Внутренние полости заполняются огнестойкими теплоизоляционными средствами. Вертикальная стойка снабжается защелкой, которая фиксируется к потолку и скрепляет её с дверцей люка.По периметру устилается термоуплотнительная лента. При пожаре она расширяется и заполняет щели между коробом и полотном. Варианты оснащения поверхности люка:

1. Жестяными пластинами.
2. Обработка химическим составом, который не реагирует на повышенные температуры.
3. Застеклённые.
4. Одностворчатые.
5. Двустворчатые.

Стандартные требования к огнестойкости двери — 30 минут. Выход с такими характеристиками выпускается одностворчатый.Двустворчатый выход снабжается доводчиками, облегчающими открывание и закрывание дверей. Такие люки выдерживают температурную атаку в течение часа.

Горизонтальный противопожарный выход из дома должен соответствовать дополнительным требованиям:

• дверца открывается наверх;
• петли и рамка дополнительно укрепляются;
• минимальный размер монтажных зазоров;
• обустройство люка откидной компактной термостойкой лестницей.

Важно! Лестница обязана выдерживать нагрузки в 250кг.

Чердачный выход служит также защитной конструкцией, снабжённой защелками. Это прочное, надёжное устройство.При необходимости, защелку очень просто можно разблокировать изнутри.Дверца выхода также снабжается огнестойким замком, который имеет возможность самозапирания, поэтому при пожаре помещение герметично заперто. По отношению к кровле, чердачный выход необходимо располагать с учетом необходимого пространства.Исходя из предписаний и требований, размеры люка должны быть не менее 200*200мм и не более 1500*1500мм. Лучше всего применять средние величины. Они наиболее компактны и позволяют передвигаться.Рамка должна располагаться строго под углом 90 градусов. Толщина двери — 1мм. Высота двери — 1200мм, ширина — 1000мм. Это наиболее распространённые усреднённые величины.

Противопожарные люки продаются в специализированных магазинах, либо производятся под заказ у производителей.К выбору противопожарных выходов необходимо относиться очень ответственно, предварительно изучив правила и требования, предъявляемые к определенному типу помещения.Во избежание непредсказуемых ситуаций, нужно подойти серьезно к выбору и приобрести качественное изделие. Изготовление аварийного, утеплённого люка на чердак https://www.youtube.com/watch?v=JmvWg-9f07E

Люк на чердак и его размеры: разновидности люков и материалы

В домах, где нет мансарды, нередко используют чердачное помещение в бытовых целях. Там можно хранить полезные вещи, выводить коммуникации. Чтобы удобно было попадать на верх необходимо сделать люк для чердака и лучше если он будет внутри дома. Какое оформить и подобрать размеры люка на чердак расскажем в этой статье.

Особенности чердачных лестниц

Какой бы формы и разновидности вы ни выбрали лаз, без лестницы будет сложно обойтись. Если люк из металла или дерева можно легко спрятать в потолке, то при выборе лестницы нужно задумать о планировке помещения. Есть несколько вариантов конструкций:

• Стационарные. Устанавливаются во время строительства дом. Их невозможно перенести или сложить, поэтому особое внимание уделяется конструкции и внешнему виду.
• Переносные. Такая лестница обычно хранится в кладовой и доставляет дополнительные хлопоты. Она не только занимает полезное пространство, но и когда нужно подняться на чердак ее приходится переносить.
• Раскладные. Это самый удобный вариант для эксплуатации в жилом доме. Экономится жилое пространство, не нужно прилагать особых усилий, для того чтобы использовать ее. Единственным недостатком можно считать сложность сборки раскладной лестницы.

В зависимости от того какой вариант лестницы был выбран и под каким углом ее установите определяют размер люка на чердак. Допустимая ширина колеблется в пределах от 0,7 до 1 метра. Практичный уклон подъемника равен 65°, а удобный — 45°. В первом случае конструкция не займет много места, а во втором вы без труда сможете подняться на чердак.

Для большинства лестниц достаточно 10—15 ступеней без подступенков. Удобной шириной ступеней считается размер 250—300 мм. Чтобы сэкономить материал и не потерять в практичности расстояние между ступенями делают равным 190 мм. Выбирают прочные породы древесины, толщиной 20 мм. Такая толщина способна выдержать вес более 150 кг.

Разновидности люков

В зависимости от проектного решения дома, выбранной лестницы и эксплуатации чердачного помещения применяют различные виды люков. Самыми распространенными конструктивными решениями считаются следующие варианты:

• Горизонтальный. Применяется в тех ситуациях, когда приходится часто поднимать на чердак. Можно сделать самостоятельно, врезав в потолок и установив лестницу.
• Вертикальный. Подходит для зданий с разноуровневыми помещениями. Если одна из комнат не имеет чердачного перекрытия, а совмещена с кровлей. Такой люк встраивают в стену, которая отделяет жилое и нежилое помещение. Редко применяется в частном строительстве.
• Мансардный. Люк совмещается с выходом на крышу. Сложный в реализации проект, который обычно отдают в специализированные студии. Функциональное и красивое решение для домов с мансардами.
• Ревизионный. При небольших уклонах скатов крыши попасть на чердак сложно. Если все же нужно проверять пространство над комнатами делают небольшой люк. Обычно для него применяют либо раскладную, либо переносную лестницу.

В классическом варианте лаз на чердак делают квадратным с белой створкой. При желании можно изготовить или заказать конструкцию, подходящую по цвету к интерьеру дома. Большие лазы оснащают двумя створками, и в некоторых случаях для проникновения на чердак достаточно откинуть одну половину люка.

Рекомендуем к прочтению:

Если чердачное помещение не отапливается необходимо позаботиться о достаточном утеплении лаза. В магазинах реализуют готовые варианты, поэтому рассчитывать толщину утеплителя и собирать люк необязательно.

Популярные материалы для люка

Как уже упоминалось выше для люков на чердак используют два основных материала: дерево и металл. У каждого из них свои достоинства и недостатки, а также тонкости при монтаже.

Металлические конструкции с одной стороны, надежны, а с другой — имеют большой вес. Габариты и масса изделия отталкивает многих домовладельцев. Дело в том, что тяжелая крышка при закрывании может больно ударить и нанести травму. Кроме того, в одиночку установить изделие довольно сложно.

Металл отлично проводит тепло, поэтому, если чердак неотапливаемый, приходится делать толстый слой утеплителя. Это увеличивает общий вес конструкции, из-за чего приходится усиливать конструкцию чердачного перекрытия. Чтобы облегчить эксплуатацию такого люка производители встраивают гидравлическую систему.

Более простой и дешевый вариант — деревянные люки на чердак. Хотя прочность уступает металлу, но дерево имеет свои преимущества. Например, этот материал является отличным теплоизолятором и не пропускает холод зимой. Небольшой вес створок делает вариант безопаснее в эксплуатации. Простая конструкция и доступность материалов позволяет изготовить люк своими руками.

Помимо материала чердачные люки различаются и способом открывания. Некоторые конструкции сделаны так, чтобы створки откидывались вверх. Для таких вариантов необходимо иметь хорошую физическую силу. Зато с ними можно использовать переставные и стационарные лестницы.

Лазы, у которых люки открываются вниз, обычно оснащены раздвижными лестницами. Из-за сложности конструкции такие варианты сделать самостоятельно сложно. Поэтому обычно такие люки покупают в специализированных магазинах. Все же, этот вариант предпочтительнее, так как он экономит пространство в доме и делает чердачный лаз незаметным.

Подготавливаем место для установки

Рекомендуем к прочтению:

Нельзя просто наобум наметить места прорези для монтажа чердачного лаза. В перекрытии имеются несущие балки и если их повредить будут неприятные последствия. То же самое касается и стропильной системы. Специалисты выделили несколько рекомендаций для размещения прохода:

1. Если у вас раскладная или переносная лестница, тогда для нее должно быть достаточно места. При расчете обращайте внимание как на высоту конструкции, так и на ширину. Правильно подобранная габариты сделают эксплуатацию подъемника более удобным.
2. Чердачный люк устанавливают между балками перекрытия. При правильной сборке крыши вырезать отверстие в потолке не составит труда.
3. Выбирайте такое место, чтобы при подъеме на чердак не задевать головой стропила.
4. Размеры люка и отверстия в перекрытии должны точно совпадать, иначе появятся щели, мостики холода. Со временем появится угроза разрушения конструкции.

Как правило, чердачные люки продаются уже готовыми к монтажу. В их конструкции часто предустановлена раскладная лестница, и наружные планки сверху и снизу. Помните что монтировать будете вместе с наружным кожухом и от него зависит способ крепления.

После того как приобрели люк снимите с него все размеры и перенесите их на перекрытие. Удобнее всего сделать это со стороны чердака. Просверлите электродрелью контрольные отверстия по углам. Далее, как только была сделана точная разметка, при помощи электролобзика вырежьте отверстие в потолке.

При установке люка не повредите изоляционные слои утепления. При необходимости аккуратно отрезайте необходимое количество пленки, а не рвите ее.

Когда отверстие было сделано работы перемещаются внутрь дома. Снимите кожух с люка и примерьте его к получившемуся проемы. Если ширины или длины недостаточно для установки, вырежьте необходимые размеры. При этом будьте внимательны, чтобы зазоры между перекрытием и люком были минимальными.

Монтаж люка

Удобнее начинать установку с чердака, и для начала нужно закрепить наружную планку. После этого вставьте люк в отверстие и зафиксируйте его. Теперь перейдите в дом и установите нижнюю планку, зафиксировав ее на потолке. Сделайте все так, чтобы люк для чердака был заподлицо с потолком. Осталось только закрепить крышку и вся работа закончена.

люк на чердак, его разновидности и монтаж

Чердак жилого дома очень часто эксплуатируется как хранилище для старых или сезонных вещей. Чтобы без труда выходить на чердак, необходимо тщательно продумать варианты подъема и выбрать наиболее приемлемый и, подходящий для вашего дома. Люк на чердак станет отличным решением для беспрепятственного проникновения в хранилище. [toc>

Выбор места для монтажа люка

Наиболее распространёнными являются следующие два способа оборудования люка на чердак. Первый способ обустройства — фронтонный. На фронтоне необходимо проделать проем для чердачной двери. Снизу к люку подводится приставная, либо стационарная лестница. Достоинством данного способа является то, что не проделываются отверстия в потолке.

Второй способ наиболее простой и дешёвый — обустройство проема непосредственно в потолке.

Варианты устройства люка и назначение

Люк для чердака — это открывающееся и закрывающееся дверное полотнище, вмонтированное в потолок, через которое можно попасть в чердачное хранилище. Помимо обустройства чердака люком, необходимо продумать тип лестничной конструкции. Лестницы для чердака представлены различными видами приставных и складных вариаций. Очень эргономичны в применении складные лестницы, вмонтированные в дверцу люка. Вариации люка и лестницы:

1. Наиболее распространённое решение чердачного выхода — открывающаяся дверца люка на петлицах. Она снабжена щеколдой, которая открывается после полного раскладывания вмонтированной лестницы. Также щеколду можно открыть при помощи шнура, стоя на полу. Эти модели легко утеплить.
2. Сдвижной чердачный люк — крышка сдвигается в сторону, освобождая проход. Эта конструкция усложняет процедуру утепления, но облегчает открывание. Такая модель люка снабжается электроприводом, чтобы не приходилось двигать её вручную.
3. Крышка люка оснащается запорным механизмом. От самого простого — защелки, до более сложного — тонкий трос, с помощью которого можно открыть задвижку стоя на полу.

Крышку люка легко смонтировать самостоятельно. Для неё подойдет фанера, листы OSB, МДФ. Также можно установить металлическую или деревянную конструкцию. Все эти материалы вполне доступны по цене.

Особенности и разновидности люков

В зависимости от места расположения люк для чердака бывает:

• горизонтальным;
• вертикальным;
• угловым.

Горизонтальное обустройство — расположение чердачного отверстия в потолке. Это наиболее распространённые и простые конструкции. Их отличает удобство в применении и простота в изготовлении и монтаже.Вертикальные конструкции — это своеобразный чердачный лаз.Угловые конструкции монтируются преимущественно в мансардных помещениях под покатой крышей. Основными материалами для производства дверцы являются: дерево, металл, пластик.

Характеристики люка:

• простая установка;
• эргономичность;
• гармонирующий с обстановкой универсальный дизайн;
• теплоизоляционный слой.

Изготовление и монтаж люка

Люк на чердак в межэтажных перекрытиях из железобетона необходимо обустраивать на стыке. Такой приём равномерно распределит нагрузку между двумя плитами и исключит возможность ослабления и провисания конструкции.

Важно! При выпиливании проёма необходимо воспользоваться болгаркой, оборудованной диском по металлу, перфоратором или ломиком с кувалдой.

Чтобы обустроить выход на чердак дома с утеплителем, необходимо соблюдать следующие пошаговые рекомендации:

1. Тщательно измерить размеры проема, нанести чертеж, учитывая форму и детализацию конструкции.
2. Возвести каркас из досок, толщиной 200мм. Преимущественная форма — прямоугольная.
3. Люк на чердак обычно выпускается по стандартным размерам: 600*1200мм. Но они вполне могут быть и индивидуальными. Размер проёма зависит от вида назначения и эксплуатации чердака.
4. Подготовить проём на потолке по чертежам и выверенным размерам. Также необходимо учитывать, что отверстие в потолке выпиливается на 50мм больше, чем размер люка. Обшивку проёма необходимо дополнительно укрепить рамкой.

Совет! Если потолок выстлан из дерева, то с целью экономии, крышку люка можно сделать из тех остатков материала, который использовался для потолочного перекрытия. В иных случаях материал придется приобретать дополнительно.

5. Укрепить петли к люку и к проёму.
6. Установить диагональную распорку на крышке при помощи саморезов и уголка для придания ей дополнительной жёсткости и прочности.
7. В качестве теплоизолятора применяется стандартный теплоизоляционный материал. Пойдёт минеральная вата, пенопласт или пенополистирол.
8. Во избежание сбора влаги, необходимо оборудовать днище пароизолятором.
9. Установить фурнитуру: доводчик, щеколду и ручку.
10. Обшить рамку наличником.
11. При необходимости становить лестницу.

Монтаж готовой конструкции люка со встроенной лестницей

Готовые выходы для чердака выделяются разнообразием по типу и материалам изготовления. Металлический люк на чердак по цене выходит несколько дороже деревянного. Перед тем, как приобрести изделие, необходимо определить место расположения люка, и произвести тщательные замеры. Очень часто готовые люки уже снабжены складными металлическими лестницами. Преимущества готовых изделий:

• компактность;
• многофункциональность конструкции;
• универсальный дизайн;
• простой монтаж.

После покупки, следует проделать проём в потолочном перекрытии, в соответствии с размерами, указанными в технических характеристиках изделия.

Последовательность монтажа:

1. Поднять изделие на чердачный этаж.
2. Снизу установить 2 страховочные доски, опереть на них конструкцию.
3. С помощью распорок и гидроуровня установить изделие.
4. Укрепить переднюю и заднюю рамку при помощи шурупов.
5. Монтажной пеной заполнить пустоты.
6. Демонтировать вспомогательные монтажные доски.
7. Проверить устойчивость конструкции, разобрав и собрав лестницу, ослабив болты.
8. При необходимости подровнять конструкцию и затянуть болты.

Готовые люки просты в установке и подходят практически к любому дизайну интерьера.

Преимуществом готовых сдвижных лестниц для чердачных проемов является:

• компактность;
• многофункциональность в применении;
• простота установки;
• дизайн.

При использовании сдвижной чердачной лестницы не потребуется прикладывать излишних усилий. Именно поэтому покупные изделия распространены и более надежны, чем самодельные конструкции. Для монтажа чердачного выхода достаточно два человека. Один производит работы непосредственно на чердаке, поднимает конструкцию наверх. Установка чердачной лестницы с люком https://www.youtube.com/watch?v=Y9IV_U5zJ0I

Противопожарный выход на чердак

Огнестойкий люк предназначен для своевременной эвакуации жителей из дома во время пожара. Пожарный выход устанавливается, если здание находится в пожароопасной зоне. Противопожарный люк обязан соответствовать технологическим нормам и маркировкам.

Важно! Перед покупкой, необходимо тщательно ознакомиться с технической документацией изделия. Изучить информацию о проведенных испытаниях и огнестойкости материала, которая должна быть не менее 6 минут.

Металлический — наиболее практичный противопожарный выход. Он снабжен теплоизоляторами и уплотнителями, что предотвращает испарение при возгораниях.

Схематически противопожарный люк представляет собой раму из двух профилей, одновременно образующих наличник. Рамка изготавливается из стальки. Внутренние полости заполняются огнестойкими теплоизоляционными средствами. Вертикальная стойка снабжается защелкой, которая фиксируется к потолку и скрепляет её с дверцей люка.По периметру устилается термоуплотнительная лента. При пожаре она расширяется и заполняет щели между коробом и полотном. Варианты оснащения поверхности люка:

1. Жестяными пластинами.
2. Обработка химическим составом, который не реагирует на повышенные температуры.
3. Застеклённые.
4. Одностворчатые.
5. Двустворчатые.

Стандартные требования к огнестойкости двери — 30 минут. Выход с такими характеристиками выпускается одностворчатый.Двустворчатый выход снабжается доводчиками, облегчающими открывание и закрывание дверей. Такие люки выдерживают температурную атаку в течение часа.

Горизонтальный противопожарный выход из дома должен соответствовать дополнительным требованиям:

• дверца открывается наверх;
• петли и рамка дополнительно укрепляются;
• минимальный размер монтажных зазоров;
• обустройство люка откидной компактной термостойкой лестницей.

Важно! Лестница обязана выдерживать нагрузки в 250кг.

Чердачный выход служит также защитной конструкцией, снабжённой защелками. Это прочное, надёжное устройство.При необходимости, защелку очень просто можно разблокировать изнутри.Дверца выхода также снабжается огнестойким замком, который имеет возможность самозапирания, поэтому при пожаре помещение герметично заперто. По отношению к кровле, чердачный выход необходимо располагать с учетом необходимого пространства.Исходя из предписаний и требований, размеры люка должны быть не менее 200*200мм и не более 1500*1500мм. Лучше всего применять средние величины. Они наиболее компактны и позволяют передвигаться.Рамка должна располагаться строго под углом 90 градусов. Толщина двери — 1мм. Высота двери — 1200мм, ширина — 1000мм. Это наиболее распространённые усреднённые величины.

Противопожарные люки продаются в специализированных магазинах, либо производятся под заказ у производителей.К выбору противопожарных выходов необходимо относиться очень ответственно, предварительно изучив правила и требования, предъявляемые к определенному типу помещения.Во избежание непредсказуемых ситуаций, нужно подойти серьезно к выбору и приобрести качественное изделие. Изготовление аварийного, утеплённого люка на чердак https://www.youtube.com/watch?v=JmvWg-9f07E

Люк на чердак и его размеры: разновидности люков и материалы

В домах, где нет мансарды, нередко используют чердачное помещение в бытовых целях. Там можно хранить полезные вещи, выводить коммуникации. Чтобы удобно было попадать на верх необходимо сделать люк для чердака и лучше если он будет внутри дома. Какое оформить и подобрать размеры люка на чердак расскажем в этой статье.

Особенности чердачных лестниц

Какой бы формы и разновидности вы ни выбрали лаз, без лестницы будет сложно обойтись. Если люк из металла или дерева можно легко спрятать в потолке, то при выборе лестницы нужно задумать о планировке помещения. Есть несколько вариантов конструкций:

• Стационарные. Устанавливаются во время строительства дом. Их невозможно перенести или сложить, поэтому особое внимание уделяется конструкции и внешнему виду.
• Переносные. Такая лестница обычно хранится в кладовой и доставляет дополнительные хлопоты. Она не только занимает полезное пространство, но и когда нужно подняться на чердак ее приходится переносить.
• Раскладные. Это самый удобный вариант для эксплуатации в жилом доме. Экономится жилое пространство, не нужно прилагать особых усилий, для того чтобы использовать ее. Единственным недостатком можно считать сложность сборки раскладной лестницы.

В зависимости от того какой вариант лестницы был выбран и под каким углом ее установите определяют размер люка на чердак. Допустимая ширина колеблется в пределах от 0,7 до 1 метра. Практичный уклон подъемника равен 65°, а удобный — 45°. В первом случае конструкция не займет много места, а во втором вы без труда сможете подняться на чердак.

Для большинства лестниц достаточно 10—15 ступеней без подступенков. Удобной шириной ступеней считается размер 250—300 мм. Чтобы сэкономить материал и не потерять в практичности расстояние между ступенями делают равным 190 мм. Выбирают прочные породы древесины, толщиной 20 мм. Такая толщина способна выдержать вес более 150 кг.

Разновидности люков

В зависимости от проектного решения дома, выбранной лестницы и эксплуатации чердачного помещения применяют различные виды люков. Самыми распространенными конструктивными решениями считаются следующие варианты:

• Горизонтальный. Применяется в тех ситуациях, когда приходится часто поднимать на чердак. Можно сделать самостоятельно, врезав в потолок и установив лестницу.
• Вертикальный. Подходит для зданий с разноуровневыми помещениями. Если одна из комнат не имеет чердачного перекрытия, а совмещена с кровлей. Такой люк встраивают в стену, которая отделяет жилое и нежилое помещение. Редко применяется в частном строительстве.
• Мансардный. Люк совмещается с выходом на крышу. Сложный в реализации проект, который обычно отдают в специализированные студии. Функциональное и красивое решение для домов с мансардами.
• Ревизионный. При небольших уклонах скатов крыши попасть на чердак сложно. Если все же нужно проверять пространство над комнатами делают небольшой люк. Обычно для него применяют либо раскладную, либо переносную лестницу.

В классическом варианте лаз на чердак делают квадратным с белой створкой. При желании можно изготовить или заказать конструкцию, подходящую по цвету к интерьеру дома. Большие лазы оснащают двумя створками, и в некоторых случаях для проникновения на чердак достаточно откинуть одну половину люка.

Рекомендуем к прочтению:

Если чердачное помещение не отапливается необходимо позаботиться о достаточном утеплении лаза. В магазинах реализуют готовые варианты, поэтому рассчитывать толщину утеплителя и собирать люк необязательно.

Популярные материалы для люка

Как уже упоминалось выше для люков на чердак используют два основных материала: дерево и металл. У каждого из них свои достоинства и недостатки, а также тонкости при монтаже.

Металлические конструкции с одной стороны, надежны, а с другой — имеют большой вес. Габариты и масса изделия отталкивает многих домовладельцев. Дело в том, что тяжелая крышка при закрывании может больно ударить и нанести травму. Кроме того, в одиночку установить изделие довольно сложно.

Металл отлично проводит тепло, поэтому, если чердак неотапливаемый, приходится делать толстый слой утеплителя. Это увеличивает общий вес конструкции, из-за чего приходится усиливать конструкцию чердачного перекрытия. Чтобы облегчить эксплуатацию такого люка производители встраивают гидравлическую систему.

Более простой и дешевый вариант — деревянные люки на чердак. Хотя прочность уступает металлу, но дерево имеет свои преимущества. Например, этот материал является отличным теплоизолятором и не пропускает холод зимой. Небольшой вес створок делает вариант безопаснее в эксплуатации. Простая конструкция и доступность материалов позволяет изготовить люк своими руками.

Помимо материала чердачные люки различаются и способом открывания. Некоторые конструкции сделаны так, чтобы створки откидывались вверх. Для таких вариантов необходимо иметь хорошую физическую силу. Зато с ними можно использовать переставные и стационарные лестницы.

Лазы, у которых люки открываются вниз, обычно оснащены раздвижными лестницами. Из-за сложности конструкции такие варианты сделать самостоятельно сложно. Поэтому обычно такие люки покупают в специализированных магазинах. Все же, этот вариант предпочтительнее, так как он экономит пространство в доме и делает чердачный лаз незаметным.

Подготавливаем место для установки

Рекомендуем к прочтению:

Нельзя просто наобум наметить места прорези для монтажа чердачного лаза. В перекрытии имеются несущие балки и если их повредить будут неприятные последствия. То же самое касается и стропильной системы. Специалисты выделили несколько рекомендаций для размещения прохода:

1. Если у вас раскладная или переносная лестница, тогда для нее должно быть достаточно места. При расчете обращайте внимание как на высоту конструкции, так и на ширину. Правильно подобранная габариты сделают эксплуатацию подъемника более удобным.
2. Чердачный люк устанавливают между балками перекрытия. При правильной сборке крыши вырезать отверстие в потолке не составит труда.
3. Выбирайте такое место, чтобы при подъеме на чердак не задевать головой стропила.
4. Размеры люка и отверстия в перекрытии должны точно совпадать, иначе появятся щели, мостики холода. Со временем появится угроза разрушения конструкции.

Как правило, чердачные люки продаются уже готовыми к монтажу. В их конструкции часто предустановлена раскладная лестница, и наружные планки сверху и снизу. Помните что монтировать будете вместе с наружным кожухом и от него зависит способ крепления.

После того как приобрели люк снимите с него все размеры и перенесите их на перекрытие. Удобнее всего сделать это со стороны чердака. Просверлите электродрелью контрольные отверстия по углам. Далее, как только была сделана точная разметка, при помощи электролобзика вырежьте отверстие в потолке.

При установке люка не повредите изоляционные слои утепления. При необходимости аккуратно отрезайте необходимое количество пленки, а не рвите ее.

Когда отверстие было сделано работы перемещаются внутрь дома. Снимите кожух с люка и примерьте его к получившемуся проемы. Если ширины или длины недостаточно для установки, вырежьте необходимые размеры. При этом будьте внимательны, чтобы зазоры между перекрытием и люком были минимальными.

Монтаж люка

Удобнее начинать установку с чердака, и для начала нужно закрепить наружную планку. После этого вставьте люк в отверстие и зафиксируйте его. Теперь перейдите в дом и установите нижнюю планку, зафиксировав ее на потолке. Сделайте все так, чтобы люк для чердака был заподлицо с потолком. Осталось только закрепить крышку и вся работа закончена.

Прежде чем начать использовать лестницу проверьте ее несущую способность. Она рассчитана на 150—250 кг нагрузки. Постепенно увеличивайте вес, пока не достигнете максимального значения.

Теперь осталось выполнить декорирование люка для чердака или скрыть его, применив материалы отделки потолка. Если у вас деревянная конструкция, достаточно внутреннюю часть оббить рейками, а если металлическая — покрасьте створки в нужный цвет.

Выполняйте монтаж в согласии с инструкциями, приложенными к купленному люку для чердака. Простое описание поможет вам установить конструкцию самостоятельно. После того как все было сделано вы сможете свободно подниматься на чердак в любое время года.

Герметичный чердачный люк Wellhöfer с деревянной лестницей

Где его использовать

Герметичный чердачный люк Wellhöfer может быть установлен в потолке герметичного нового здания или реконструируемого (модернизированного), чтобы предотвратить потерю тепла через пространство крыши и устранить утечки воздуха.

Поскольку для доступа в чердак или крышу требуется большое отверстие в изоляционном и воздухонепроницаемом слое здания, чердачный люк имеет решающее значение для эффективности изоляционного и воздухонепроницаемого слоя здания.Люк совместим со всеми типами потолков, в том числе с деревянными балками, подвесными потолками и бетонными потолками.

Назначение

Чердачный люк Wellhöfer обеспечивает доступ на крышу или чердак без ущерба для герметичности или эффективности теплоизоляции здания.

Утечки воздуха вокруг чердачных люков резко снижают эффективность изоляционного слоя здания, вызывают появление холодных пятен и приводят к конденсации, когда теплый влажный воздух из здания встречается с холодным воздухом на чердаке / крыше.Плохо выполненная изоляция также увеличит общие расходы на отопление здания.

Этот люк имеет 96-миллиметровую встроенную высокоэффективную изоляцию и инновационную систему уплотнения, предотвращающую утечку воздуха через дверь или по краям рамы.

Как это работает

Дверь чердачного люка изготовлена ​​из ДСП, покрытого меламиновой смолой белого цвета толщиной 16 мм, и снабжена запорным механизмом, поэтому ее нельзя открыть сверху. Вес лестницы уравновешивается системой рычагов и пружин, чтобы равномерно распределять нагрузку и обеспечивать безопасную работу с минимальными усилиями.Это также обеспечивает равномерное контактное давление для надлежащего герметичного уплотнения.

Уровень воздухонепроницаемости, достигнутый с помощью чердачных люков Wellhöfer, остается неизменным во время испытаний на герметичность (испытание дверцы нагнетателя)

За что нам это нравится

Wellhöfer — единственные чердачные люки в мире, в которых люк и рама сертифицированы герметичный. В кожухе по периметру используется двойная система уплотнения стенок HOKA компании Wellhöfer, обеспечивающая исключительный уровень герметичности деталей. Это одна из главных особенностей Wellhöfer, которая способствует успеху люков на протяжении последних 60 лет.Он прост в установке и гарантирует отсутствие утечки воздуха или связанных с этим потерь тепла между периметром чердачного люка и окружающим деревянным каркасом (или бетоном).

Герметичные и изолированные чердачные люки Wellhöfer также прошли тщательные испытания на выбросы вредных химикатов, летучих органических соединений и выделение газов. Результаты испытаний показали, что чердачный люк имеет рейтинг в 9 раз ниже, чем «безвредный» уровень, требуемый Sentinel Haus Institut, в то время как уровень выбросов формальдегида зарегистрирован в 16 раз ниже.

Строительство люка на чердаке | Руководства по дому

Назовите это чердаком, люком или чердаком — на каждом чердаке нужен вход, и часто это просто квадратное отверстие в потолке. В давние времена такие отверстия хорошо замаскировались. Вне зависимости от того, прорубили ли вы потолок или любое количество мест, вам будет трудно найти либо это, либо загадочное содержимое за дверью. Сегодня это больше вопрос практичности. Если у вас нет большого, законченного чердака, вам не нужна постоянная лестница, и она обычно не замаскирована.Вместо этого он вырезан, обрамлен, а затем закрывается крышкой.

Местоположение — это все

Прежде чем делать что-либо еще, вы должны сначала решить, где разместить люк на чердаке. Хотя вы не хотите размещать его в более видимых частях дома, где посетители, вероятно, заметят его, и ваши глаза будут часто обращать на него внимание, его нельзя запихивать где-нибудь в темный угол. Вместо этого сбалансируйте видимость и доступность. Местные и международные строительные нормы и правила требуют, чтобы проемы чердаков располагались в легко доступных местах.Популярные варианты включают в себя гараж, подсобное помещение или коридор. Кроме того, строительные нормы и правила требуют наличия зазора не менее 30 дюймов над проемом между ним и потолком чердака или крышей. В зависимости от уклона вашей крыши вам может потребоваться расположить проем на расстоянии нескольких футов от внешней стены, чтобы обеспечить соответствие.

Требования к размеру проема

По возможности проем на чердаке проходит между балками потолка. Строительный кодекс Калифорнии 2007 года требует минимального отверстия для доступа на чердак размером 20 на 30 дюймов, требование, к которому также переходят многие местные строительные нормы и правила по всей стране (по сравнению с прежними 22 на 30 дюймов, предписанными ранее).Это хорошо работает на многих чердаках, поскольку расстояние между балками обычно составляет от 16 до 24 дюймов, а толщина балок также составляет несколько дюймов. Поэтому после обрамления любой проем между двумя балками должен быть достаточно большим, не врезаясь в балки.

Создание люка

После выбора места и определения, где находятся балки и в каком направлении они идут, довольно просто очертить новый проем с помощью рулетки и столярного угольника.Затем разрежьте потолочную обшивку — обычно это гипсокартон в современных домах — стараясь не допускать попадания сантехники, проводов и других препятствий. Старайтесь не ломать гипсокартон, чтобы использовать его для самой двери. Создав проем, вырежьте и прибейте два на четыре бруска, чтобы обрамить концы проема перпендикулярно балкам. В результате получается деревянная рама в коробке. Отрежьте четыре куска деревянной отделки или даже небольшие доски один на два или один на три по длине и ширине проема. Прибейте их к потолку так, чтобы они свешивались примерно на 1/2 дюйма за края проема.Наконец, нанесите строительный клей на обратную сторону снятого гипсокартона и прикрепите его к куску 1/4-дюймовой фанеры того же размера.

Не забудьте изоляцию

Дверь на чердаке — это большой разрыв в тепловой оболочке вашего дома. Это означает, что вы будете терять тепло или охлаждать воздух через нее, если не изолируете ее дополнительно. Выровняйте обод поверх декоративных элементов как минимум уплотнительной прокладкой. Лучше всего прикрепить кусок пенопласта к верхней стороне дверной конструкции.В качестве альтернативы создайте коробку с короткими стенками размером с дверь, заполните ее пенопластом и переверните вверх дном над проемом, когда она не используется. Не забудьте прибить куски фанеры или других тонких досок вокруг проема внутри чердака. Они образуют изоляционные перегородки, чтобы сохранить изоляцию чердака там, где она должна быть — внутри чердака.

Ссылки

Биография писателя

Кари Фэй получила степень бакалавра психологии с несовершеннолетним юристом в Университете Арканзаса в Монтичелло.Выросшая на стройке и проработав более 30 лет в этой сфере, она считает, что с лучшими из них девочка может размахивать молотком. Ей нравятся «зеленые» или новаторские решения и необычное строительство.

Вы везде утеплили? А как насчет чердачного люка?

Для большинства домовладельцев люк на чердаке в коридоре или потолке туалета обеспечивает доступ к редко посещаемой части дома. Что касается тепла, то это больше похоже на зияющую дыру в энергетической оболочке конструкции, которая работает круглосуточно и без выходных, через которую в дом поступает наружное тепло летом и теплый воздух зимой.

В районе Кливленда дом с изоляцией из стекловолокна менее 12 дюймов на чердаке считается недостаточно изолированным. Несмотря на принятые меры по замедлению передачи тепла между жилыми помещениями и чердаком путем добавления теплоизоляции, чердакный люк часто остается незамеченным. Тепловая энергия, передаваемая через негерметичный неизолированный люк, может в 38 раз превышать общий объем тепла, проходящего через всю остальную часть мансардного этажа. Это огромный удар по вашей стратегии энергосбережения, а также большая дыра в вашем бюджете на отопление и охлаждение.

Вот что нужно сделать, чтобы закрыть энергосберегающий люк на чердаке:

1. Осторожно подденьте обшивку, окружающую люк, чтобы обнажить стык между гипсокартоном потолка и деревянным каркасом, составляющим проем люка. Нанесите полоску силикона по периметру стыка, чтобы закрыть зазоры, которые позволяют воздуху проникать с чердака. Заменить обшивку.
2. Установить уплотнитель на деревянную кромку в месте прилегания чердачного люка. В то время как герметизирующая прокладка из вспененного материала на клейкой основе прослужит несколько сезонов, для более надежной герметичной фиксации используйте виниловую или силиконовую герметизирующую прокладку, которая сжимается под весом люка и эффективно герметизирует.
3. Вырежьте два листа изоляционного пенопласта с фольгированной облицовкой толщиной 2 дюйма на 1/2 дюйма меньше ширины и длины люка. Склейте два листа друг на друга, затем приклейте готовую доску к чердачной стороне люка так, чтобы сторона из фольги была обращена к чердаку. Это замедляет теплопроводность через люк и создает лучистый барьер для отражения тепловой энергии.

На протяжении 77 лет компания Geisel Heating, Air Conditioning & Plumbing обслуживает домовладельцев Большого Кливленда.Позвоните нам, чтобы получить дополнительную информацию о предотвращении потерь энергии из-за дырявого люка на чердаке.

Наша цель — помочь обучить наших клиентов в Западном Кливленде, штат Огайо, по вопросам энергии и домашнего комфорта (особенно для систем отопления, вентиляции и кондиционирования). Для получения дополнительной информации об изоляции чердака и других темах, связанных с HVAC, загрузите наше бесплатное руководство по домашнему комфорту.

Для тех, кто предпочитает заботиться о комфорте в помещении, вы можете купить запасные части, товары и аксессуары в нашем интернет-магазине!

Изображение предоставлено Shutterstock

Деревянная базовая лестница на чердак — различные размеры

Обратите внимание, что использование этой лестницы постепенно прекращается, доступны только определенные размеры

Деревянная базовая лестница на чердак — различные размеры
Серия OLN

Наши лестницы были спроектированы таким образом, чтобы безопасный доступ к чердачным помещениям.Доступ на чердак должен быть безопасным, т.к. очень часто на чердак и обратно переносят крупные предметы.

Конструкция и материалы, из которых изготовлены эти лестницы, гарантируют легкость, удобный и безопасный доступ на чердак. Система быстрой фиксации позволяет лестницы могут быть легко установлены двумя людьми, а также позволяют легко спускаться по лестницам Регулировка высоты.

Базовая модель чердачной лестницы OLN — это складной чердак из сосновой древесины серии Builder. лестница с неизолированным люком из ДСП с гладкой окрашиваемой поверхностью.Модель OLN — это очень прочная лестница с грузоподъемностью 250 фунтов с множеством функций. Ступени устанавливаются с использованием соединений типа «ласточкин хвост» для дополнительной прочности. Есть место между ступеньками и дверцей люка, для более удобного расположения ног на ступеньки. На ступенях прорезаны предохранительные канавки для предотвращения скольжения. Ступеньки не выступают за поверхность лестницы. Придут пружины дверных опор вниз дверью, чтобы расчистить вход на чердак. Чердачные лестницы OLN очень качественная лестница для общих неизолированных участков.

Характеристики:

• Максимальная нагрузка: 250 фунтов
• Дверь из ДСП толщиной 3/8 «
• Хорошо продуманные монтажные кронштейны для безопасности и регулировка высоты
• Поверхность двери под покраску в тон отделки потолок

Технические характеристики:

Размеры:

• OLN 22×54 -7’11 «-10 ‘
• OLN 25×54 — 7 футов 11 дюймов — 10 футов

Как установить сифон или люк в потолке для доступа

Вам нужно установить в потолке сифон или люк? Это довольно простой проект, сделанный своими руками! Хорошо спроектированный и установленный люк в потолке будет легко открываться и надежно закрываться.Это также будет черновик, а не поставить под угрозу прочность потолка или конструкции крыши выше.

Эта работа потенциально требует резки потолочных балок и / или стропильных ферм, чтобы создать достаточно большой проем для новой ловушки. Лучше всего думать таким образом, что каждый кусок дерева на пути вашего нового сифона на чердаке имеет цель и был помещен туда по какой-то причине!

Причина может заключаться в том, чтобы просто удержать потолок, который к нему привинчен, — довольно легкая задача.Или эти бревна могли подпирать стропила крыши, чтобы они не растекались (и не опускались коньки). Будьте осторожны, и если вы не уверены, обратитесь за помощью к профессионалу, прежде чем взламывать свою крышу.

По сути, я говорю, что если что-то пойдет не так, и ваша жена бросит вас, потому что ваша крыша провалилась, я чертовски пытался вас предупредить!

Как спроектировать свой чердак

Вы можете использовать заранее изготовленную ловушку на чердаке и просто создать отверстие, указанное в инструкциях, для ее установки (продолжайте прокручивать вниз для этого метода).В противном случае выше представлены два разных дизайна, которые я использую для создания индивидуальной или сделанной на заказ ловушки на чердаке для легкого доступа в чердак выше.

Первый способ действительно прост и удобен. Просто создайте каркас, «обрезав» балки потолка, а затем выровняв его из гладкой строганной древесины. Затем, чтобы сделать сам люк, либо вырежьте 25 мм МДФ по размеру, либо вырежьте дешевую дверь заподлицо, заполните обрезанный конец древесиной и затем положите ее поверх облицовки. Он удерживается на месте только за счет силы тяжести, поэтому, чтобы открыть или удалить, просто поднимите его и сдвиньте в пространство под крышей.

Второй требует немного больше навыков, так как вы, по сути, вешаете более прочную дверь на подкладку, которая при открытии откидывается. Этот вариант лучше, если вы устанавливаете лестницу, но вам нужно убедиться, что создаваемая вами рама идеально подходит для двери.

Каждый из них отделан рамой архитрава, чтобы закрыть стык между потолком и обшивкой, которая в противном случае треснула бы, если бы просто декорировалась. Это может быть небольшой плоский брус или декоративная лепнина в тон остальным в доме.

Если вы открываете дверь люка на петлях, я бы использовал сенсорную защелку или цилиндрический засов, чтобы удерживать дверь закрытой.

Хотя это может выглядеть не очень хорошо, я лично предпочитаю использовать что-то вроде ствольного затвора. Использование сенсорной защелки намного аккуратнее, так как вы не увидите ее снизу, но вам нужно оставить зазор между дверью и дверными ограничителями, чтобы толкать ловушку вверх, прежде чем она освободится из защелки. Этот зазор может означать, что сквозняк может проникнуть внутрь или позволить горячему воздуху выходить вверх, что снижает эффективность вашего дома.

Лучшее место для ловушки на чердаке?

Не существует точной науки для выбора лучшего места, так как существует множество переменных, но помните об этих моментах, прежде чем начинать вырезать отверстия в потолке!

• выберите место в центре пространства на крыше, чтобы, поднявшись на крышу, можно было легко получить доступ к каждой области.
• Держитесь подальше от углов здания или крыши, где доступ затруднен, так как там будет очень мало места для головы
• Спрятать в коридоре или малоиспользуемой комнате, где это не будет создавать бельмо на глазу, лучше всего, если возможно, подрезать балки таким образом, чтобы ловушка была центральной / симметричной при взгляде снизу
• Избегайте обрезки слишком близко к стенам или в слишком тесном пространстве, так как может быть трудно перемещать длинные предметы на чердак
• Избегайте обрезки проема там, где есть трубы или кабели, которые вы не можете переместить, так как они будут мешать и могут быть повреждены входящим и выходящим транспортным потоком

• Даже самый лучший сифон на чердаке с защитой от сквозняков может пропускать холодный воздух зимой, поэтому избегайте спален слишком
• Избегайте находиться слишком близко к верху лестницы или площадке, так как это может увеличить расстояние, на которое кто-то может упасть или уронить что-либо в случае аварии..

Если вы отмечаете позицию снизу и вам нужно перенести эти места на пространство выше, забейте гвоздем в потолок в каждом углу, который вы можете легко найти на чердаке.

Не забудьте учесть толщину каркаса и облицовочного материала при установке отверстия в потолке.

Разметка ловушки на чердаке

На рисунке выше показано, как рассчитать свои размеры в зависимости от размеров других используемых материалов.

Для резки потолка размер проема плюс двойная толщина облицовочного материала, который будет установлен.

Увеличьте толщину триммера в два или четыре раза в зависимости от того, увеличиваете ли вы вдвое балки триммера.

Перед резкой балок вырежьте потолок!

Предполагая, что вы «модернизируете» ловушку на чердаке, а готовый потолок уже мешает, я бы сначала вырезал и удалил часть потолка, как только размечу проем, не разрезая балки.Это позволит большему количеству света проникать в пространство на крыше, чтобы мне было легче работать.

Используйте ножовку, чтобы начать отверстие, а затем закончите с помощью старой ножовки, если она у вас есть. Гипсокартон испортит зубы на хорошей ножовке, поэтому не используйте новую.

Обрезка балок потолка

Обрезка и опора балок или стропил называется «обрезкой». Вам нужно будет использовать древесину того же размера и прочности, что и балки, которые вы обрезаете, а в качестве облицовочного материала впоследствии будет гладкая строганная древесина размером 90 мм x 18-25 мм, как правило, прекрасная и достаточно недорогая.

При укреплении таких брусьев над готовым потолком (установка сифона на чердаке) я предпочитаю использовать шурупы, а не забивать гвозди, которые необходимо удалить позже, так как это снижает риск растрескивания потолка или его разрушения. слишком много. Скорее всего, вам все равно нужно будет отремонтировать, но чем меньше латаний или ремонтных работ, тем лучше.

Если вырезать одну балку, одного триммера будет достаточно. Если вы режете более одной балки, вам нужно удвоить триммер, чтобы он был достаточно прочным, чтобы выдержать вес двух или более балок.

Удерживая его на расстоянии нескольких дюймов от линии, которую нужно разрезать, закрепите обрезки древесины поперек балок, чтобы удерживать и поддерживать тот, который будет вырезан и удален.

Вырежьте перекрывающуюся балку с помощью ручной или циркулярной пилы и закрепите два бруса поперек. Прибейте их к внешним и обрезанным балкам, чтобы они не падали вниз, теперь средняя часть вырезана.

При необходимости можно использовать другие триммеры в противоположном направлении, чтобы установить или изменить размер ловушки по верхнему краю.

Накладка сифона на чердаке

Если вы не устанавливаете заменяющий сифон на чердаке или один в существующей собственности (а не в новой постройке). Вполне вероятно, что рама будет установлена ​​до гипсокартона, а затем после промывки или оштукатуривания люк останавливается, фиксируется и наличники будут установлены.

Это немного похоже на установку обычной дверной коробки. Возможно, вам будет проще построить каркас на полу, а затем сдвинуть его вверх в обрезанную область, в противном случае вы можете установить его «на месте».

Для прочности рама может быть размещена, как показано на рисунке ниже, это более важно, если вы открываете дверь, не так сильно, если ловушка просто сядет на раму.

Если возможно, дверь в квадратную форму можно разрезать по размеру ловушки и повесить. Сделать это будет проще сейчас, пока рамка не поднялась над головой. Если у вас еще нет двери, но вы можете разрезать петли, это, по крайней мере, поможет. Дверь должна быть установлена ​​и подвешена так же, как если бы она подвешивалась к обычной внутренней двери, но петли должны быть на расстоянии не более 50 мм с каждого конца.

Если вы используете сенсорную защелку, дверные упоры необходимо зафиксировать с зазором перед дверью, чтобы дверцу можно было подтолкнуть вверх, чтобы защелка защелкнулась.

Крепление сифона на чердаке

Чтобы закрепить ловушку, снимите дверцу, если вы ее уже повесили, и предварительно просверлите несколько отверстий в раме. В идеале они должны быть в таком положении, когда дверные упоры будут закрывать их позже. Прикрутите раму, не забывая, чтобы она выступала под балками на толщину гипсокартона и штукатурки.

Архитрав

Наличники должны быть установлены точно так же, как если бы их устанавливали на обычную дверь. Щелкните здесь, чтобы получить помощь по установке наличников.

Есть вопросы или комментарии по поводу формирования ловушки на чердаке?

E-Z Люк на чердаке

Описание

Дверь доступа на чердак E-Z Hatch® — герметичная, высокопроизводительная, энергоэффективная дверь чердака. Это R-50 или R-80 , с тройными прокладками, с предварительной отделкой и подходит для чернового проема 22 ½ ”x 30 ½” . Система дверных люков на чердаке EZ Hatch проста в установке, проста в использовании и включает в себя хорошо изолированную дверь, панель, систему люка люка, которая имеет опцию, которая включает надежную 4-точечную защелку и ручки .Обеспечивает герметичный, профессиональный, качественный, изолированный вход в чердак. Дверь на чердак с люком E-Z может использоваться как для нового строительства, так и для модернизации. Модель с замком может использоваться в коленях стены, а также на чердаке.

Дверь чердачного люка E-Z с замком — единственный доступный комплект люка чердака / чердака, который соответствует разделу R402.2.4 Международного кодекса охраны окружающей среды (IECC) 2015 и 2018 годов и Международному жилищному кодексу 2015 и 2018 (IRC) n1102.2.4 и требования Energy Star по тепловому байпасу, используемые во всех 50 штатах.

Тройные прокладки обеспечивают герметичное уплотнение с возможностью использования изоляции R-50 или R-80. Сердцевина двери имеет толщину 10 дюймов и изготовлена ​​из пенополистирола, который обеспечивает лучшую R-ценность, чем стекловолокно. Лицевая сторона двери глянцевая, прочная и легко моется. Легкая дверь открывается с небольшим усилием, позволяя легко попасть на чердак. Готовая поверхность двери плотно прилегает к уплотнителю на обшивке при закрытии двери.

Верхняя прокладка изоляции с закрытыми порами герметизирует верх двери. Прокладки предусмотрены там, где обшивка встречается с потолком, где лицевая сторона двери встречается с обшивкой и где верх двери соприкасается с рамой. Прокладка имеет огнестойкость в соответствии с ASTM E84 для распространения пламени (FSI) 25 или меньше, выделенного дыма (SDI) 50 или меньше (требуется Кодексом для открытой изоляции) и соответствует требованиям норм.

Легкая дверь весит всего 10 фунтов и поднимается вверх и в сторону, обеспечивая легкий доступ на чердак.
Без петель — дверь спроектирована таким образом, чтобы не мешать балкам крыши. Идеально подходит для использования с любым типом утепления чердака, включая утеплитель с выдуванием. Деревянный каркас высотой 12 дюймов действует как изолирующая перегородка, которая удерживает изоляцию от проема и устраняет беспорядок, попадающий на чердак. Размер для установки между стропилами крыши 24 ″ по центру или между потолочными балками 16 ″ o.c. с минимальными необходимыми столярными работами (разрезать одну балку и добавить заголовки).

помогает соответствовать следующим кредитным категориям LEED Homes:

• Соответствует требованиям LEED Energy & Atmosphere Credits 3.1 (минимальная утечка через конверт)

• Превышает балл LEED Energy & Atmosphere за улучшенную изоляцию

2015, 2018 Раздел IRC N1102.2.3 и 2015, Раздел IECC R402.2.4 2015, 2018 гласит: «Входные двери из кондиционируемых помещений в некондиционированные пространства (например, чердаки и места для подполья) должны быть защищены от атмосферных воздействий и изолированы до эквивалентного уровня. к изоляции на окружающих поверхностях ».

Эти требования Кодекса означают, что спускная лестница на чердак или люк доступа теперь должны быть изолированы до того же уровня, что и остальная часть чердака (минимум R-30).

Мансардная лестница — потрясающая дыра в вашем здании

Green Building Advisor, один из моих любимых источников хорошей информации по строительной науке и экологическому строительству, вчера опубликовал мою статью о Flat или Lumpy в качестве гостевого блога. (Они также дали хороший обзор блогу Energy Vanguard!)

Снова вспомнив об изоляции и R-значении, я подумал, что сейчас хорошее время, чтобы пойти немного дальше. В первой статье я показал, как рассчитать среднее значение R для шероховатой изоляции, и предположил, что в этом случае чердак имеет 50% -ное покрытие R-50 и 50% -ное покрытие R-10.В результате среднее значение R было удивительно низким R-17, а не R-30, как вы могли догадаться.

Итак, давайте экстраполируем. (Разве вам не нравится это слово! Я думаю, что оно делает для глаголов то же самое, что и «фенестрация» для существительных, но, возможно, это только я.) Вместо чердака, который составляет 50/50, давайте посмотрим на тот, который хорош на 99% и только 1 % плохой. В этом случае 1% приходится на чердачные лестницы, которые обычно не имеют теплоизоляции.

Если у нас есть общая площадь потолка 1000 квадратных футов, и мы поместим R-38 везде, кроме 10 квадратных футов опускающейся лестницы на чердак, вы можете быть удивлены, когда увидите ответ.(Для простоты расчетов я проигнорирую влияние каркаса на чердаке.)

Ты со мной? У нас 990 SF на R-38 и 10 SF на R-1. (Я великодушен, предполагая, что четверть дюйма фанеры Луана плюс воздушные пленки дают ему полный R-1.) Когда вы подставляете эти числа в уравнение для среднего значения U, а затем конвертируете в среднее значение R, ответ — Р-28. (См. Статью «Плоский» или «Неровной» для получения подробной информации о математике — , но будьте осторожны! )

Нет, я не шучу! Из-за того, что 1% чердака неизолирован, средний показатель R для всего чердака снижается на 27%.Я же сказал вам, что это было потрясающе, не так ли?

Причина этого в том, что, хотя лестницы на чердаке составляют только 1% площади, скорость прохождения тепла через них за счет теплопроводности (на квадратный фут) в 38 раз выше, чем в утепленной части чердака. Другими словами, количество тепла, которое проходит через 10 квадратных футов чердака, совпадает с количеством тепла, протекающим через 380 квадратных футов утепленного чердака. Ух ты!

Кроме того, я говорю здесь только о тепле, протекающем через твердый материал, а не обо всем дополнительном тепле, которое просачивается через щели по краю лестницы чердака.Помните, что ограждающая конструкция здания имеет как изоляцию (для ограничения теплопроводности), так и воздушный барьер. Я просто говорю о первом здесь.

Итак, что вы собираетесь делать? Добавить дополнительную изоляцию к остальной части чердака и довести ее до R-49? Или найти способ утеплить чердачную лестницу? Ответ очевиден, не правда ли?

Дополнение

Мой коллега-блоггер и ВСЕГДА оценщик Шон Линтоу-старший подумал, что для меня будет хорошей идеей показать вам здесь математику вместо того, чтобы просто ссылаться на уравнение в другой статье, так что вот оно:

Фото kerryvaughan с сайта flickr.com, используется по лицензии Creative Commons.
