Дома с четырехскатной крышей фото: 65 фото домов, виды крыш

Содержание

65 фото домов, виды крыш

Четырехскатная кровля — конструкция, обладающая эффектным внешним видом. Такие крыши настолько универсальны по дизайну, что в равной степени удачно сочетаются с архитектурой в любом стиле: современном, классическом, провинциальном. Чтобы облегчить вам выбор кровли для своего дома, мы подобрали фото самых красивых четырехскатных крыш со всего мира.

Одноэтажные дома

Четырехскатные кровли вальмового типа — традиционный вид крыши в европейских странах, особенно в северных регионах, для которых характерны жесткие климатические условия с обильными осадками и сильными ветрами.

Вальмовые и полувальмовые четырехскатные крыши из сланцевой и керамической черепицы часто соседствуют с комбинированными фасадами из кирпича, фахверка и камня, как на фото одноэтажного дома с эркером и мансардой в викторианском стиле.

Особая колоритность отличает голландские частные усадьбы — одноэтажные кирпичные дома с полувальмовыми крышами из соломы или камыша.

На фото — частный коттедж в современной стилистике, но с отголосками традиционного подхода к строительству кровли. Здесь вальмовая 4-скатная крыша над домом скомбинировала с двускатной кровлей над пристройкой-гаражом.

В ультрасовременной архитектуре частных домов нередко встречаются строгие вальмовые крыши — четырехскатные конструкции с битумным кровельным покрытием.

Интересная концепция для современного загородного коттеджа — асимметричная четырехскатная крыша из тростника в тандеме с рифленым деревянным фасадом.

Рациональное решение для частного дома — полувальмовая кровля с мансардой, которая существенно расширяет жилую площадь за счет эксплуатируемого чердака.

Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды

Двухэтажные дома

Оригинальность проекта двухэтажного дома на фото заключается в том, что четырехскатная вальмовая кровля использована не только для постройки крыши, но и для сооружения балконного ограждения.

В европейских регионах, для которых характерны сильные снегопады, частные дома строят с полувальмовой кровлей, у которой скаты имеют значительный уклон. Такая крыша позволяет обустроить мансарду в два этажа, как на фото. А для предотвращения лавинного схода снега скаты таких крыш снабжают небольшим изломом по краю.

Четырехскатные кровли вальмового типа часто комбинируют с шатровыми и конусными конструкциями, обустраивая такими крышами эркеры и пристройки к дому.

Двухэтажный дом с ломаной мансардной кровлей — проектное решение, позволяющее оптимально использовать подкровельное пространство и разместить там жилые комнаты: спальни, детские и кабинеты.

Четырехскатные крыши все чаще применяются в индивидуальном строительстве и отлично сочетаются с лаконичной архитектурой в стилистике модерна и хай-тека.

Ломаная кровля

Дизайн частного коттеджа на фото создан на сочетании асимметрично расположенных фронтонов с вальмовыми кровлями: над основной постройкой и над открытой верандой. Все эти архитектурные элементы объединяются в одно целое благодаря колоритному дымоходу, выложенному диким камнем.

Ломаная 4-скатная кровля — это необязательно симметричная конструкция — скаты могут иметь различную длину, как на фото деревянного загородного коттеджа. Причем более длинный скат рационально использовать с наветренной стороны дома.

Нередко один из скатов ломаной кровли переходит в навес над террасой, верандой или крыльцом.

Загородный дом на фото — образец нетривиального деревянного зодчества, когда фасады выкрашены в броский красный оттенок, а кровля покрыта настилом нейтрального цвета.

Крыша с мансардой

Если ваш земельный участок расположен на пересеченной местности, рационально строить дом, который состоит из разноуровневых жилых пространств, соединенных между собой. Планировка здания может также включать различные пристройки, например, гараж с мансардой или закрытую террасу.

Слуховые окна — броский акцент на фасаде дома с мансардой — их нередко выделяют цветом, контрастирующим с оттенком кровли и стен.

Слуховые окна на мансарде могут иметь как прямоугольную, так и арочную форму, а в качестве красивого дополнения к ним можно применять ставни.

В коттеджах в стиле модерн мансардные окна чаще всего размещены в плоскости кровельного покрытия.

Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна

Кровли из Ондулина

Четырехскатная кровля из красного Ондулина хорошо сочетается с фасадами светлых оттенков: бежевым, персиковым, ванильным, розовым.

Крыша из красного Ондулина — эффектный вариант кровельного покрытия для четырехскатной кровли дома в стиле кантри.

Темно-коричневый Ондулин идеально акцентирует архитектурное решение дома с белыми фасадами.

Коричневые 4-х скатные крыши из Ондулина удачно гармонируют с кирпичными фасадами и темной столяркой: оконными рамами, дверными полотнами, деревянными заборами и воротами.

Четырехскатная крыша оригинальной формы стала ярким элементом архитектуры 3-этажного частного дома на фото. Ондулин здесь использован как кровельное покрытие и для дома, и для гаража.

Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш

Кровли из профнастила

Кирпичные фасады красиво оттеняет крыша глубокого тона, например, из профнастила, окрашенного в темно-изумрудный оттенок.

По-своему интересен проект дома с ломаной мансардной кровлей из темного профлиста, контрастирующего с бежевыми фасадами и белыми архитектурными деталями.

Дизайн одноэтажного дома с вальмовой кровлей из оцинкованного профлиста смотрится очень выразительно благодаря контрастной торцевой планке, которая подчеркивает форму фронтонов.

Крыши из металлочерепицы

4-скатная кровля из металлочерепицы прекрасно имитирует керамический аналог и выгодно подчеркивает строгость архитектуры в классическом стиле.

Самое удачное решение для частных домов в духе классики — красная металлочерепичная кровля с мансардой вальмовой конструкции.

Для домов, выдержанных в стиле неоклассики, чаще всего подбирают металлочерепицу насыщенных оттенков, контрастирующих с цветом фасадной отделки.

Четырехскатная крыша из металлочерепицы отлично гармонирует не только с классической архитектурой, но и с дизайном домов в ультрасовременном стиле, когда используется сплошное фасадное остекление. В этом случае цвет кровельного покрытия подбирается в нейтральном тоне: черном, антрацитовом, сером.

Смотрите также: Дизайн коттеджа внутри: 60 фото в современном стиле

Мягкая кровля

Гибкая черепица под серый сланец подчеркивает благородство четырехскатных кровель в стиле Тюдор и позволяет красиво выложить скаты скругленной формы.

Архитектура частного дома на фото — немного непривычная интерпретация фахверка, когда черная древесина каркаса сочетается с кирпичной кладкой, а в дополнение к такому «брутальному» тандему выбрана полувальмовая четырехскатная крыша из серой гибкой черепицы под сланец.

Гибкая кровля красного цвета — эффектное решение для дизайна летней кухни с зоной барбекю, построенной из кирпича и дерева.

Четырехскатная вальмовая крыша из битумной черепицы — удачный вариант для обустройства зоны патио у бассейна в современном стиле.

Тростниковые, соломенные и камышовые кровли

Деревенька Гитхорн в Голландии известна под названием «Северная Венеция» — здесь практически нет дорог, только каналы, вдоль которых стоят колоритные домики под соломенными крышами.

Характерная для Гитхорна архитектура — прямоугольные в плане дома под полувальмовыми крышами из камыша, который со временем меняет цвет с золотистого на благородно-дымчатый.

Технология стрижки соломенных снопов позволяет создавать полукруглые поверхности на крыше, например, на стыке скатов или при оформлении мансардных слуховых окон.

Несмотря на свою многовековую историю, тростниковые четырехскатные кровли органично сочетаются с архитектурой в стиле контемпорари.

Теплые, песочно-бежевые оттенки камышовой кровли придают экстерьеру дома гостеприимный антураж, даже если в отделке фасадов использована контрастная черно-белая гамма, как на фото.

Двухуровневая вальмовая кровля из тростника станет эффектным элементом архитектуры современного дома в стиле кантри.

Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов

Фото-подборка четырехскатных крыш

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей

Одним из важных этапов при строительстве дома является создание крыши. От ее правильного выбора и возведения зависит не только внешний вид дома, но и внутренний комфорт. Для загородных домов, как правило, выбирают четырехскатную крышу, которая имеет множество преимуществ перед остальными видами покрытия, но и ее возведение требует знания множества нюансов.

Проект коттеджа с четырехскатной крышей

Кроме того, у этого вида крыши есть несколько разновидностей со своими особенностями.

Вернуться к оглавлению

Содержание материала

Преимущества четырехскатной крыши

В первую очередь четырехскатная крыша обеспечивает равномерный прогрев помещения со всех сторон. Кроме того, пространство под крышей образует теплый и большой чердак, в итоге при строительстве одноэтажного дома вы получаете по сути два этажа, причем на чердачном пространстве можно обустроить мансарду.

Говорить о том, что такая крыша отлично защищает от непогоды, наверное, даже не стоит, а вот то, что этот вид покрытия более устойчив к воздействию ветра знают немногие. Такая крыша позволяет закрыть конструкцию практически любой сложности в отличие от двускатной крыши, которая предназначена в основном для стандартных строений.

Пример четырехскатной крыши в оригинальном проекте жилого дома

Устройство четырехскатной крыши позволяет включить в ее конструкцию дополнительные элементы, которые служат не только декоративным элементом, но и несут функциональную нагрузку.

Это могут быть чердачные и слуховые окна, которые оживят внешний вид дома, или панорамные, расположенные в самом теле крыши.

Вернуться к оглавлению

Разновидности крыши, состоящей из четырех скатов

Различают три основных вида четырехскатной крыши:

  1. Шатровая – самая простая в изготовлении крыш благодаря отсутствию дополнительных элементов. Такое покрытие выглядит, как пирамида, в основании которой лежит квадрат или прямоугольник. По сути, это четыре одинаковых или два парных треугольника, сходящиеся в одной точке. Как понятно, фронтоны при такой конструкции не предусмотрены.

    Пример четырехскатной шатровой крыши у коттеджа

  2. В проекте вальмовой крыши также на предусмотрены фронтоны, и состоит она из двух пар разных по форме сторон. С торца или по короткой стороне дома скат выглядит как треугольник, по длинной стороне – как трапеция.
  3. Полувальмовая – пожалуй, самая сложная в изготовлении конструкция, так как каждый скат выполняется из двух частей: верхней треугольной и нижней трапециевидной. Такая крыша позволяет обустроить на чердаке просторную мансарду с панорамными окнами, а при желании и балконом. При этом прочность и надежность такого покрытия совсем не страдает. Как правило, такие крыши применяются при обустройстве двухэтажных домов.
Вернуться к оглавлению

Параметры, учитывающиеся при возведении четырехскатной крыши

Подобное покрытие, пожалуй, самое сложное в изготовлении в основном благодаря тому, что такая крыша является одной из самых тяжелых, которые используются при частном строительстве.

Поэтому прежде чем приступать к ее возведению, необходимо создать проект, учитывающий все нагрузки, которые будут влиять как на саму крышу, так и на строение.

Под нагрузками подразумевают следующие воздействия, оказываемые на стропильную систему:

Конструкция разбивается на отдельные участки, для каждого из которых проводится отдельный расчет. При этом учитывается тот факт, что большинство элементов в реальном состоянии находятся в наклонном положении и их размеры бумаге не соответствуют истинным.

Также проектирование крыши проходит с учетом стандартных габаритов используемых материалов, это избавит от дополнительной работы по обрезке и подгонке и существенно сократит объем отходов. Доверить создание проекта лучше все же профессионалу, так как правильно рассчитать конструкцию доступно не каждому человеку, особенно если запланировано много дополнительных элементов.

В проекте, который предоставит специалист, кроме чертежа стропильной системы, должны быть приведены расчеты по длине стропил, расположение обрешетки и схемы узлов соединения всех элементов как основных, так и дополнительных.

Проект двухэтажного дома с четырехскатной крышей

Кроме того, здесь же даются рекомендации по подбору кровельного материала и изоляции.

Вернуться к оглавлению

Какой материал выбрать для стропил и кровли

В качестве материала для стропильной системы, как правило, выбирается древесина лиственницы или сосны, которую тщательно проверяют на отсутствие дефектов и трещин.

Определенные требования предъявляются и к влажности сырья, оптимально она должна находиться на уровне 18-22%.

Более влажный брус в обязательном порядке нужно предварительно просушить, так как монтаж стропильной системы, выполненный из мокрого дерева, приведет при усушке к деформации и перекосу всей конструкции.

Сечение бруса, используемого при строительстве, должно быть определено в процессе разработки проекта. Но в некоторых случаях допустимо применить альтернативный вариант, когда применяется доска с сечение 5х10 см и 5х20 см.

Проект дома с гаражом в стиле «хайтек»

Если прочностных характеристик таких досок недостаточно, допускается их удвоение.

Кровельный материал, который используют для покрытия, выбирают в зависимости от климатической зоны, предназначения чердачной зоны и угла наклона крыши.

  • Как правило, для крыши, расположенной под углом в 30-60 градусов, в качестве материала выбирается черепица или состоящая из отдельных элементов кровля;
  • Угол в 15-60 градусов предпочтителен для крыши из стальных или асбестовых листов;
  • Крыша в 10-20 градусов закрывается шифером или рулонным материалом.
Вернуться к оглавлению

Как определить количество необходимых материалов

На основании изготовленного проекта определяют количество необходимого материала и его стоимость.
При этом нужно учитывать несколько факторов:

  1. В первую очередь необходимо точно рассчитать общую площадь крыши, которая рассчитывается по карнизным свесам.

    Проект одноэтажного дома с оригинальной четырехскатной крышей

  2. Выберите материал, из которого будет изготавливаться кровля, хотя этот этап предпочтительнее выполнить еще на стадии проекта.
  3. Учтите припуски для парапетов и навесов, а также размер нахлестов при монтаже.
  4. При раскрое материала для строительства в любом случае образуется некоторое количество отходов, поэтому стройматериал закупается с запасом в 10-15% от общего объема.

При покупке материала не старайтесь экономить в ущерб качеству, древесина не должна иметь дефектов и изъянов.

Вернуться к оглавлению

Особенности монтажа четырехскатной крыши

Главная задача при обустройстве крыши правильно изготовить стропильную систему, именно от нее и зависит прочность и жесткость конструкции:

  1. В первую очередь устанавливается и крепится на анкеры мауэрлат, представляющий собой брус, уложенный по периметру наружной стены. При этом расстояние от края должно быть не менее 5 см.
  2. Далее выполняют разметку согласно проекту крыши под другие основные элементы конструкции.

    Проект двухэтажного дома с четырехскатной крышей

  3. Устанавливаются стойки и коньковый брус, который в обязательном порядке выравнивают по уровню. Для этих целей удобней всего использовать отвес.
  4. Для закрепления стоек по вертикали используют укосины (подпорки, стоящие под наклоном к стойке).
  5. Монтируют все необходимые стропильные ноги и нарожники. При этом если дом, а, значит, и крыша имеет небольшие размеры, используют висячие стропила, для больших строений применяют наклонный вариант.
  6. Устанавливается обрешетка, изоляция и кровельный материал. Монтируются ендовы (желоба, отводящие воду с поверхности крыши) и конек.

Кстати, четырехскатные крыши являются отличным вариантом для применения на различных беседках. Так как подобная крыша очень похожа на шатер, то она прекрасно защищает от непогоды и пользоваться беседкой можно, невзирая на дождь или жару.

К тому же выглядят такие строения довольно привлекательно и современно, благодаря чему отлично вписываются в окружающий ландшафт.

А вот использовать четырехскатную кровлю для бани достаточно нецелесообразно, так как цена этой конструкции существенно выше, чем стоимость обычной двускатной крыши. При этом в чердачном помещении баня определенно не нуждается. Однако если ландшафтный дизайн предполагает строительство всех зданий в одном стиле, то никто не мешает изготовить подобную крышу и для бани.

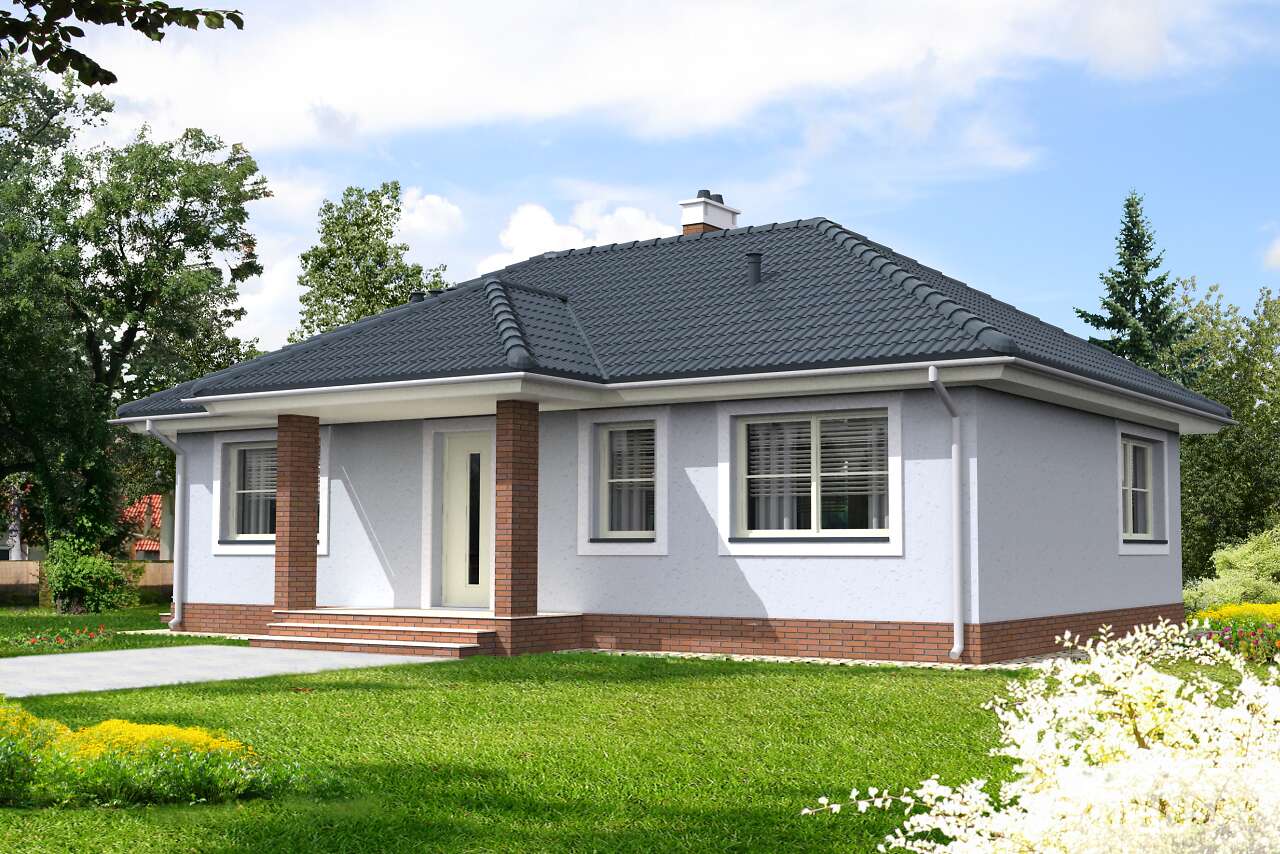

Одноэтажные дома с четырехскатной крышей



Проекты домов с четырехскатной крышей

Одним из важных этапов при строительстве дома является создание крыши. От ее правильного выбора и возведения зависит не только внешний вид дома, но и внутренний комфорт. Для загородных домов, как правило, выбирают четырехскатную крышу, которая имеет множество преимуществ перед остальными видами покрытия, но и ее возведение требует знания множества нюансов.

Проект коттеджа с четырехскатной крышей

Кроме того, у этого вида крыши есть несколько разновидностей со своими особенностями.

Преимущества четырехскатной крыши

В первую очередь четырехскатная крыша обеспечивает равномерный прогрев помещения со всех сторон. Кроме того, пространство под крышей образует теплый и большой чердак, в итоге при строительстве одноэтажного дома вы получаете по сути два этажа, причем на чердачном пространстве можно обустроить мансарду.

Говорить о том, что такая крыша отлично защищает от непогоды, наверное, даже не стоит, а вот то, что этот вид покрытия более устойчив к воздействию ветра знают немногие. Такая крыша позволяет закрыть конструкцию практически любой сложности в отличие от двускатной крыши, которая предназначена в основном для стандартных строений.

Пример четырехскатной крыши в оригинальном проекте жилого дома

Устройство четырехскатной крыши позволяет включить в ее конструкцию дополнительные элементы, которые служат не только декоративным элементом, но и несут функциональную нагрузку. Это могут быть чердачные и слуховые окна, которые оживят внешний вид дома, или панорамные, расположенные в самом теле крыши.

Разновидности крыши, состоящей из четырех скатов

Различают три основных вида четырехскатной крыши:

  1. Шатровая – самая простая в изготовлении крыш благодаря отсутствию дополнительных элементов. Такое покрытие выглядит, как пирамида, в основании которой лежит квадрат или прямоугольник. По сути, это четыре одинаковых или два парных треугольника, сходящиеся в одной точке. Как понятно, фронтоны при такой конструкции не предусмотрены.

Пример четырехскатной шатровой крыши у коттеджа

  • В проекте вальмовой крыши также на предусмотрены фронтоны, и состоит она из двух пар разных по форме сторон. С торца или по короткой стороне дома скат выглядит как треугольник, по длинной стороне – как трапеция.
  • Полувальмовая – пожалуй, самая сложная в изготовлении конструкция, так как каждый скат выполняется из двух частей: верхней треугольной и нижней трапециевидной. Такая крыша позволяет обустроить на чердаке просторную мансарду с панорамными окнами, а при желании и балконом. При этом прочность и надежность такого покрытия совсем не страдает. Как правило, такие крыши применяются при обустройстве двухэтажных домов.



Параметры, учитывающиеся при возведении четырехскатной крыши

Подобное покрытие, пожалуй, самое сложное в изготовлении в основном благодаря тому, что такая крыша является одной из самых тяжелых, которые используются при частном строительстве.

Поэтому прежде чем приступать к ее возведению, необходимо создать проект, учитывающий все нагрузки, которые будут влиять как на саму крышу, так и на строение.

Под нагрузками подразумевают следующие воздействия, оказываемые на стропильную систему:

  • Общий вес самой конструкции, который складывается из массы кровельных материалов и различных видов изоляции;
  • Вес дополнительных элементов, таких как окна, антенны, лестницы и прочее оборудование, располагающееся непосредственно на поверхности крыши;
  • Нагрузки от ветра, снега и других осадков, при этом для расчета берутся среднестатистические данные, присущие региону, в котором проводится строительство.

Проект коттеджа с мансардой, верандой и четырехскатной крышей

Конструкция разбивается на отдельные участки, для каждого из которых проводится отдельный расчет. При этом учитывается тот факт, что большинство элементов в реальном состоянии находятся в наклонном положении и их размеры бумаге не соответствуют истинным.

Также проектирование крыши проходит с учетом стандартных габаритов используемых материалов, это избавит от дополнительной работы по обрезке и подгонке и существенно сократит объем отходов. Доверить создание проекта лучше все же профессионалу, так как правильно рассчитать конструкцию доступно не каждому человеку, особенно если запланировано много дополнительных элементов.

В проекте, который предоставит специалист, кроме чертежа стропильной системы, должны быть приведены расчеты по длине стропил, расположение обрешетки и схемы узлов соединения всех элементов как основных, так и дополнительных.

Проект двухэтажного дома с четырехскатной крышей

Кроме того, здесь же даются рекомендации по подбору кровельного материала и изоляции.

Какой материал выбрать для стропил и кровли

В качестве материала для стропильной системы, как правило, выбирается древесина лиственницы или сосны, которую тщательно проверяют на отсутствие дефектов и трещин.

Определенные требования предъявляются и к влажности сырья, оптимально она должна находиться на уровне 18-22%.

Более влажный брус в обязательном порядке нужно предварительно просушить, так как монтаж стропильной системы, выполненный из мокрого дерева, приведет при усушке к деформации и перекосу всей конструкции.

Сечение бруса, используемого при строительстве, должно быть определено в процессе разработки проекта. Но в некоторых случаях допустимо применить альтернативный вариант, когда применяется доска с сечение 5х10 см и 5х20 см.

Проект дома с гаражом в стиле «хайтек»

Если прочностных характеристик таких досок недостаточно, допускается их удвоение.

Кровельный материал, который используют для покрытия, выбирают в зависимости от климатической зоны, предназначения чердачной зоны и угла наклона крыши.

  • Как правило, для крыши, расположенной под углом в 30-60 градусов, в качестве материала выбирается черепица или состоящая из отдельных элементов кровля;
  • Угол в 15-60 градусов предпочтителен для крыши из стальных или асбестовых листов;
  • Крыша в 10-20 градусов закрывается шифером или рулонным материалом.

Как определить количество необходимых материалов

На основании изготовленного проекта определяют количество необходимого материала и его стоимость.

При этом нужно учитывать несколько факторов:

  1. В первую очередь необходимо точно рассчитать общую площадь крыши, которая рассчитывается по карнизным свесам.

Проект одноэтажного дома с оригинальной четырехскатной крышей

  • Выберите материал, из которого будет изготавливаться кровля, хотя этот этап предпочтительнее выполнить еще на стадии проекта.
  • Учтите припуски для парапетов и навесов, а также размер нахлестов при монтаже.
  • При раскрое материала для строительства в любом случае образуется некоторое количество отходов, поэтому стройматериал закупается с запасом в 10-15% от общего объема.



При покупке материала не старайтесь экономить в ущерб качеству, древесина не должна иметь дефектов и изъянов.

Особенности монтажа четырехскатной крыши

Главная задача при обустройстве крыши правильно изготовить стропильную систему, именно от нее и зависит прочность и жесткость конструкции:

  1. В первую очередь устанавливается и крепится на анкеры мауэрлат, представляющий собой брус, уложенный по периметру наружной стены. При этом расстояние от края должно быть не менее 5 см.
  2. Далее выполняют разметку согласно проекту крыши под другие основные элементы конструкции.

Проект двухэтажного дома с четырехскатной крышей

  • Устанавливаются стойки и коньковый брус, который в обязательном порядке выравнивают по уровню. Для этих целей удобней всего использовать отвес.
  • Для закрепления стоек по вертикали используют укосины (подпорки, стоящие под наклоном к стойке).
  • Монтируют все необходимые стропильные ноги и нарожники. При этом если дом, а, значит, и крыша имеет небольшие размеры, используют висячие стропила, для больших строений применяют наклонный вариант.
  • Устанавливается обрешетка, изоляция и кровельный материал. Монтируются ендовы (желоба, отводящие воду с поверхности крыши) и конек.



Кстати, четырехскатные крыши являются отличным вариантом для применения на различных беседках. Так как подобная крыша очень похожа на шатер, то она прекрасно защищает от непогоды и пользоваться беседкой можно, невзирая на дождь или жару.

К тому же выглядят такие строения довольно привлекательно и современно, благодаря чему отлично вписываются в окружающий ландшафт.

А вот использовать четырехскатную кровлю для бани достаточно нецелесообразно, так как цена этой конструкции существенно выше, чем стоимость обычной двускатной крыши. При этом в чердачном помещении баня определенно не нуждается. Однако если ландшафтный дизайн предполагает строительство всех зданий в одном стиле, то никто не мешает изготовить подобную крышу и для бани.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей


Особенности проектов частных домов и коттеджей с четырехскатной крышей. Как сделать такую кровлю своими руками фото и видео.

Источник: proekt-sam.ru



[content-egg module=GdeSlon template=compare]

Одноэтажный дом с вальмовой крышей

Для того чтобы не путаться в понятиях кровли и крыши специалисты дают специальное определение. Верхний слой крыши, который призван защитить дом от таких атмосферных явлений, как ветер, снег, дождь, град – это и есть кровля. Сами же крыши различают несколько основных разновидностей – плоские (с уклоном не более 3 градусов) и чердачного типа. Вот именно к последним и относятся вальмовые крыши.

Разбираемся с понятием – вальмовая крыша

Четырехскатные типы с различными вариациями носят название вальмовой крыши. Геометрическая форма одной пары скатов выполнена в форме трапеции. Вторая пара скатов – треугольные. Как раз треугольные элементы и носят название «Вальмы». Именно от этого элемента крыша и берет свое название. Классические вальмы расположены от конька до карнизов.

Если нижняя линия ската находится выше уровня карниза, то перекрытия с такой формой носят название «Полувальмовые».

Такую форму чаще всего можно встретить на возводимых коттеджах и загородных дачах. Несмотря на свою необычную форму, они вполне практичные и весь дом приобретает красивый и неповторимый внешний вид.

Особенности вальмовых крыш

Для тех, кто выбирает, как защитить свое строение от непогоды лучше заранее ознакомиться с достоинствами и недостатками вальмовых крыш.

Сначала поговорим о преимуществах

  • Она лучше других призвана защищать от всевозможных атмосферных явлений. За счет отсутствия в ее конструкции строго вертикальных элементов сильно снижается сопротивление ветру. Как следствие такие крыши более устойчивы к деформациям конструктивных элементов;
  • Такая кровля, выполненная с соблюдением всех требований по строительству обязательно обратит на себя внимание за счет своей эффектной формы. Такая особенность этих крыш служит определяющим фактором при выборе;
  • Дополнительные угловые ребра жесткости придают повышенную жесткость и, как следствие, способны выдерживать большие нагрузки;
  • Благодаря своей форме, площади всех элементов практически одинаковы. Поэтому солнечные лучи, попадающие на поверхность, распределяются по всей поверхности более равномерно;
  • Кроме защиты от перегрева она лучше сохраняет тепло в зимний период;
  • Благодаря своей конструкции позволяет оборудовать дополнительное чердачное помещение или обустроить мансарду.

Слабые места вальмовых крыш

  • Основной минус – требуется затратить гораздо больше материальных ресурсов. На ее обустройство уходит много времени и дополнительных усилий;
  • Без проектных расчётов геометрических элементов, перед возведением крыши, не обойтись. Иначе качественное выполнение невозможно в принципе;
  • Полезная чердачная площадь в четырёхскатных кровлях уменьшается. Существенно расширить чердачное помещение или мансарду не получится;
  • Без знания технологии возведения, ее очень сложно сделать своими руками. Даже при условии выполнения строительных работ профессиональными бригадами, время на возведение потребуется больше по сравнению с традиционными двускатными крышами.

Вальмовая крыша и ее разновидности

По своему строению она имеет несколько типов конструкции.

Голландская кровля

Характерной чертой крыш такого типа является расположение нижнего края вальмы выше уровня ската. Так, появляется возможность обустроить удобную мансарду и от этого голландские кровли только выигрывают. Потолок в пристройке будет скошен только с двух сторон. Климатические особенности региона происхождения крыши, со снежными зимами, диктуют необходимость в устройстве более крутых склонов с небольшими свесами.

Датская кровля

Принято считать такую конструкцию довольно сложной. Но это также самая надежная и самая красивая кровля. Она отличается обилием мини-фронтонов с вальмами, переходящими в трапециевидную форму.

Крыша эркера

Архитектурные элементы дома, вынесенные за пределы основного фасада, называют эркерами. Такие выступы – эркеры – используются во внутреннем пространстве дома или как зимний сад или дополнительный уголок отдыха.

Есть ли еще преимущества у данной конструкции?

За счет применения эркера можно увеличить внутреннюю площадь помещения в доме с любой стороны здания, за счет чего повышается возможность конструировать дом по своему вкусу.

Обычно владельцы домов пристраивают эркер, чтобы расширить размеры столовых и гостиных. Очень изысканно смотрится применение витражей и текстурированного стекла для оформления эркера, из окон которого открывается прекрасный панорамный вид.

Также эркер дает возможность улучшить освещение внутреннего пространства комнаты. Добавляет света и воздуха всему зданию.

Шатровая кровля

Отличительная особенность таких крыш это наличие всех четырех вальм одинаковой формы, которые расположены под одним углом. Такие особенности нашли свое применение в домах квадратной формы.

Как рассчитать высоту вальмой крыши

  • Общее число скатов;
  • Углы наклона конструктивных элементов;
  • Форма;
  • Тип материала покрытия;
  • Предпочтения владельца дома.

Также на выбор угла наклона скатов трапеции вальмовой конструкции (от 5º до 60º) влияет традиционная ветровая и снеговая нагрузка в данном регионе. При большой снеговой нагрузке угол наклона лучше увеличить. Это вызывает усложнение конструкции крыши и, как следствие, увеличение расхода материалов.

Если в регионе преобладает ветер, угол обычно уменьшают.

Особенно хорошо выдерживают ветровую нагрузку шатровые (за счет одинаковой формы и площади скатов) в регионах без определенного направления ветра.

Принцип расчета высоты вальмой перекрытия такой же, который используется для определения высоты двускатных.

Угол наклона элементов чаще всего выбирается в диапазоне 30º-50º. При меньших углах наклона велика вероятность того что на поверхности будет накапливаться снег, а это вызывает дополнительную нагрузку на стропильную систему.

При уклоне, который превышает 50º, на систему стропил увеличивается ветровая нагрузка.

Рассчитать высоту вальмой крыши поможет формула:

Как рассчитывается 4-х скатная крыша.

Длина основания (a)

Ширина основания (b)

Угол наклона скатов (градусы)

Длина вальмовых стропил

Площадь поверхности кровли

Высота мансарды также влияет на высоту вальмой кровли.

Варианты одноэтажных домов с вальмовой крышей


Особенности вальмовых крыш, как рассчитать высоту вальмой крыши одноэтажного дома.

Источник: proroofer.ru



[content-egg module=GdeSlon template=compare]

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей

Приступать к строительству любого дома невозможно без грамотно составленного проекта. Именно в нем будут отображены все данные относительно размеров, расположений комнат и используемых материалов. Сегодня очень распространенным остается вариант дома с четырехскатной кровлей. Это связано с тем, что подобные постройки довольно вместительные, имеют привлекательный вид и могут выступать в качестве круглогодичного жилища.

Проекты одноэтажных

Одноэтажные конструкции с четырехскатной крышей – это отличное решение для дачи или частного дома, в котором можно будет жить с комфортом на протяжении всего года.

Проект No1

У этой конструкции общая площадь составляет 139 м2, а вот размеры – 11х15 см. Всего в нем расположились 4 помещения, из них 3 спальни. Цоколь, гараж и мансарда проектом не предусмотрены. Отделка выполнена из дикого камня.

Одноэтажный дом с четырехскатной крышей 139 м2

При строительстве стен использовался пеноблок или газобетон. Согласно проекту, в доме имеются: комната для приема гостей кухня, холл, кладовая, прихожая, бойлерная, 3 спальни, 2 санузла, зимний сад. А вот как выглядят каркасные дома в скандинавском стиле, можно увидеть на фото в данной статье.

Проект No2

Общая площадь строения составляет 58 м2, а вот жилая – 32 м2. Габариты строения – 10х8 м. Мансарда, цоколь и гараж проектом не предусмотрены. В качестве облицовки использовалась штукатурка.

При возведении стен задействовали пеноблок или ячеистый бетон. Основание свайно-ростверкового типа. В доме имеются: тамбур, бойлерная, парилка, санузел, холл, комната для гостей, кладовая и спальня. Также будет интересно увидеть, как выглядит дом в американском стиле.

Проект No3

У этого дома общая площадь составляет 65 м2, а жилая – 44 м2. Его размеры – 9х9 м. Мансарда, цокольное помещение и гараж отсутствуют. Для отделки фасада используется штукатурка. В доме имеются прихожая, котельная, холл, санузел, 2 спальни, ванная, гостиная и кухня.

Проект No 4

Этот проект предполагает дом, общая площадь которого составляет 61 м2, а жилая – 35 м2. Габариты постройки – 8х10 м. Цоколь, гараж и мансарда отсутствуют. В качестве внешней отделки используется штукатурка. Стены возводились из ячеистого бетона или пеноблока. А вот какие существуют проекты красивых домов в классическом стиле, и как они выглядят. поможет понять данная статья.

Основание представлено в виде ленточной монолитной железобетонной плиты. В доме сосредоточены такие помещения, как тамбур, бойлерная, парилка, санузел, спальня, холл, гардероб, гостиная.

Проект No5

Общая площадь одноэтажного дома составляет 132 м2, а жилая – 68 м2. Цоколь, гараж и мансарда отсутствуют. В качестве наружной отделки используется облицовочный кирпич. Возводятся стены из ячеистого бетона или пеноблока.

Согласно проекту, в доме сосредоточены такие комнаты: прихожая, холл, гостиная, 3 спальни, 2 санузла, столовая, кухня, кладовая. А вот как выглядят проекты небольших двухэтажных домов из кирпича, и как происходит их строительство, очень подробно изложено в данном видео.

Проекты двухэтажных

Выбирать двухэтажный дом с четырехскатной кровлей стоит большой семье, так как подобные конструкции довольно вместительные.

Проект No1

Это двухэтажный дом, имеющий полноценный второй этаж, выполненный в традиционном стиле. Согласно проекту, в доме имеется просторное техническое помещение, которое можно оборудовать под хранение инструментов. Дневная часть дома поделена на гостиную, столовую и кухню. Под лестничным маршем сосредоточена небольшая кладовая. В просторной комнате на 1-ом этаже может находиться кабинет, который в случае необходимости можно будет переделать в гостиную. На втором этаже находится 3 просторные спальни и 2 санузла.

Размером 225 м2

Общая площадь дома составляет 225 м2, а жилая – 172 м2. Кровля выполнена под наклоном 30 градусов. Ее площадь составляет 255 м2. Стены возводятся из керамических блоков или ячеистого бетона. Перекрытие цельного типа. Для покрытия крыши применяют керамическую черепицу, металлочерепицу.

А вот как выглядят модульные дачные дома, и как происходит строительство такого дома, поможет понять данная статья.

Как выглядит одноэтажный дачный каркасно щитовой одноэтажный дом 4х6 , можно увидеть в данной статье: http://2gazon.ru/postroiki/zhilye/karkasno-shhitovye-dachnye-doma.html

Возможно вам также будет интересно узнать о том, какой дом построить для постоянного проживания, и по каким параметрам его стоит выбирать.

Проект No2

Этот двухэтажный дом характеризуется боковым расположением гаража и наличием кабинета на первом этаже. Дом выполнен в классической форме, которая выгодно смотрится с колористическим оформлением экстерьера. Благодаря сдержанному дизайну все внимание сосредоточено на панорамном остеклении второго этажа.

Даже при планировке внутренней зоны соблюдалась гармония. На первом этаже находится дневная зона. Это комната для гостей и кухня. Из гаражного помещения через отдельную гардеробную имеется выход в дом. Еще на первом этаже находится ванная и дополнительное помещение.

размером 162 м2

На втором этаже сосредоточены 4 спальни, которые формируют ночную зону. Самая просторна комната имеет выход на балкон. Там можно будет летними теплыми вечерами сидеть за чашечкой чая и просто отдыхать. Каждая спальня оборудована встроенным шкафом. А вот ванная общая.

Общая площадь постройки составляет 162 м2, а жилая – 137 м2. Кровля выполнена под наклоном 25 градусов, ее площадь составит 191 м2. При возведении стен используется ячеистый бетон или керамические блоки. Перекрытие цельного типа. Для обустройства кровли может применяться керамическая черепица, металлочерепица или цементно-песчаная черепица. А вот как будет выглядеть план дома 8на8 с мансардой из кирпича, и насоклько хорошо выглядит данный проект дома, поможет понять данная статья.

Проект No3

Этот проект предполагает возведение компактного двухэтажного дома, выполненного в строгом стиле. Лаконичную форму выделяет четырехскатная кровля и выверенная облицовка фасада. Проживать в таком доме с комфортом могут 4 человека.

Еще на первом этаже имеется просторная ванная. На втором этаже сосредоточены 3 спальни. В одной из них находится гардеробная. Еще на втором этаже есть общая ванная.

Размером 114 м2

Жилая площадь дома составит 114 м2. Кровля выполнена под наклоном 22 градуса, ее площадь составляет 114 м2. Для возведения стен используется ячеистый бетон или керамические блоки. Перекрытие цельного типа. Обустройство кровли может осуществляться при помощи керамической черепицы, металлочерепицы и цементно-песчаной черепицы.

Виды четырехскатных крыш

Четырехскатная кровельная конструкция может быть выполнена в нескольких вариантах, среди них:

  1. Классическая. У нее прямые, без переломов стропила, угловые ребра берут начало от конька. Все свесы сосредоточены на одном уровне.
  2. Шатровая. Этот вариант предполагает сведение всех ребер в одной центральной точке.
  3. Датская вальмовая. У нее в верхней части находятся короткие скаты фронтоны. В датскую кровлю можно будет предусмотреть полноценные вертикальные окна.
  4. Ломаная или мансардная вальмовая. Эта конструкция сложна в изготовлении, но зато с ее помощью можно отвести большую площадь под жилые комнаты.

На видео — классическая четырехскатная крыша:

Дома с четырехскатной кровлей сегодня остаются одними из самых востребованных. Такая популярность вызвана тем, что существует возможность оборудования дополнительной комнаты. Для обустройства такой кровли часто задействуют металлочерепицу или керамическую черепицу. Приведенные выше проекты можно использовать для строительства уютного и полноценного дома для круглогодичного проживания всей семьи с комфортными условиями.

Проекты домов с четырехскатной крышей, как сделать


Проекты домов с четырехскатной крышей. Одноэтажные и двухэтажные дома с четырехскатной крышей. Виды четырехскатных крыш для домов.

Источник: 2gazon.ru



[content-egg module=GdeSlon template=compare]

Вальмовая крыша: 65 фото частных домов

Вальмовая крыша — одна из самых прочных и устойчивых кровельных конструкций, преимущества которой несколько веков назад оценили в Европе. Хотите, чтобы кровля вашего дома была не только эстетичной, но и надежной — выбирайте вальмовую конструкцию. А наша фото-подборка поможет вам найти дизайн по душе.

Двухэтажные дома

Установив вальмовую крышу, хозяева частного двухэтажного дома получают красивую и практичную кровлю, под которой появляется дополнительный этаж для проживания.

Вальмовая конструкция — это некая вариация двускатной кровли, у которой два ската имеют трапециевидную форму, а два других — треугольную.

Все скаты вальмовой или полувальмовой крыши обычно имеют крутой уклон, поэтому такая конструкция хорошо противостоит сильным ливням и снегопадам. Колоритный эко-антураж подобным кровлям придают с помощью натуральных покрытий: тростникового (камышового), черепичного, сланцевого или металлического.

Одна из разновидностей вальмовой кровли — полувальмовая голландская крыша с усеченными треугольными скатами. На фото — частный дом современного дизайна с битумным кровельным покрытием, создающим иллюзию натуральной черепицы.

Одноэтажные дома

Лаконичная фальцевая крыша из серебристой оцинковки удачно дополнит дизайн одноэтажного дома с фасадами из пестро-красного кирпича.

Все разновидности вальмовой крыши выглядят намного оригинальнее, чем обычная двухскатная кровля, но затраты на материалы и монтаж будут внушительными. Особенно, если коттедж состоит из нескольких жилых помещений, а сама крыша сложна по конфигурации, как вы видите на фото.

Вальмовая крыша позволяет значительно расширить полезное пространство дома и оборудовать комфортную спальню, кабинет, библиотеку или детскую на чердаке.

Вальмовая кровля демонстрирует повышенную прочность при значительной ветровой нагрузке. Если вы живете в равнинном регионе, а ваш дом расположен на открытой местности, то такая крыша будет оптимальным вариантом.

В сравнении с двускатной конструкцией, вальмовая кровля — более рациональный вариант для обустройства мансарды: как со слуховыми окнами, так и с оконными проемами в плоскости кровельного покрытия. Именно такой, более экономичный вариант с окнами, врезанными в скаты, изображен на фото деревянного дома со сланцевой вальмовой крышей.

Мансардные крыши

Вальмовая кровля с мансардой идеальна в том случае, если вы хотите рационально использовать подкровельное пространство.

Тандем вальмовой и полувальмовой крыш темного цвета красиво оттеняет белые фасады фахверковой конструкции.

Обустройство мансарды со слуховыми окнами позволит вам разместить под крышей несколько светлых и просторных жилых комнат.

Мансарду можно предусмотреть не только под вальмовой крышей основного здания, но и над пристройкой к дому, например, над гаражом.

Если вы решили построить бюджетный дом в английском стиле, то для отделки фасадов лучше всего взять клинкер или декоративный камень, а вальмовую кровлю покрыть материалом, имитирующим керамическую черепицу.

Крыша со слуховым окном

Чаще всего слуховые окна на мансарде покрывают двускатной кровлей — такая конструкция хорошо гармонирует с вальмовой крышей дома при условии одинакового уклона параллельных скатов.

Контрастная отделка слуховых окон позволяет выделить их на фоне кровельного покрытия.

Чтобы сделать мансарду более комфортной, слуховые окна нередко комбинируют с балконами.

Слуховые окна способны сыграть роль выразительного акцента на кровле, особенно, если они имеют полукруглую форму.

Слуховые окна разного размера на фронтонах — отличительная особенность домов с вальмовой крышей и мансардой в европейском стиле.

Дома с эркером

Эркер часто становится не только эффектным фасадным элементом, но и позволяет создать уютную и хорошо освещенную зону в гостиной, столовой или спальне.

Чтобы покрыть полукруглый эркер, выступающий за пределы фасада, используют шатровые и конусные конструкции, которые прекрасно гармонируют с вальмовой крышей.

Эркер нередко служит своеобразным «стержнем», на который «нанизаны» все этажи дома, как на фото этого современного коттеджа с каскадной вальмовой крышей.

Четырехскатные крыши

Четырехскатная кровля вальмового типа — традиционный вариант для английских домов в стиле Тюдор. Эту архитектуру отличает гармоничное сочетание кирпичной кладки, фахверка и натуральных кровельных покрытий в виде керамической или сланцевой черепицы.

Помимо вальмовой крыши внушительных размеров, для английской архитектуры времен Тюдоров характерны разноуровневые треугольные фронтоны с большими арочными окнами.

Фронтоны располагаются как по оси здания, так и асимметрично, они играют роль броского элемента на фасаде здания.

Самое сложное в обустройстве вальмовой крыши — это сочленение кровельных конструкций, покрывающих несколько жилых объемов в случае сложной планировки дома.

Крыша беседки на фото — классический вариант четырехскатной вальмовой конструкции с двумя скатами-трапециями и двумя скатами-треугольниками. Такая крыша оптимальна для различных хозяйственных построек: павильонов, гаражей, летних кухонь.

Двухскатные полувальмовые кровли

Двускатная кровля полувальмовой конфигурации стала удачным архитектурным решением для дизайна колоритного дома с арочными окнами и полукруглой террасой на мансардном этаже.

Мягкая рулонная кровля под черепицу — бюджетное решение для монтажа двухскатной крыши.

Полувальмовые кровли смотрятся по-европейски благородно и стильно, особенно в сочетании с вертикальным озеленением фасадов.

На фото — двухскатная крыша с полувальмами и слуховыми окнами в датском стиле.

Ломаная вальмовая крыша

За счет дополнительных граней и плоскостей ломаные кровли вальмового типа не только придают частному коттеджу оригинальный вид, но и улучшают сопротивляемость крыши негативным климатическим воздействиям.

Мягкая рулонная черепица — современный кровельный материал, оптимальный для монтажа крыши ломаной конфигурации за счет удобства укладки на перегибы скатов.

На каскадных крышах отлично смотрится металлочерепица, подчеркивающая нетривиальность кровельных форм.

Небольшие изгибы вальмовой кровли по краю скатов — практичное решение для регионов с обильными снегопадами. Такая крыша надежно защищает мансардный этаж от осадков и способствует постепенному сходу снега.

Вальмовые крыши из Ондувиллы

Колоритная Ондувилла под коричневую черепицу эффектно завершает образ дома в классическом стиле.

Красная вальмовая крыша из Ондувиллы под натуральную черепицу удачно гармонирует с фасадами нежно-персикового оттенка.

В проекте дома, построенного в Бурунди, предусмотрены вальмовые крыши из Ондувиллы над основным зданием и крыльцом.

Крыша из Ондулина

Вальмовая кровля из красного Ондулина стала интересным акцентом в архитектуре частного коттеджа в стиле кантри, построенного в Турции.

Волнистый Ондулин прекрасно смотрится на вальмовых крышах — двухэтажный дом на Филиппинах со светлыми фасадами и коричневой кровлей — яркий тому пример.

Кровли из металлочерепицы

Вальмовая крыша очень красиво смотрится в случае прямоугольной планировки дома с четкой осевой симметрией, подчеркнутой парой эркеров по фронту.

Обязательный элемент при обустройстве кровли из металлочерепицы — это снегозадержатели, препятствующие лавинному сходу снежного покрова с крыши.

Усадьбы викторианского стиля с четырехскатной кровлей — традиционный вариант английской архитектуры. Причем вальмовой крышей покрывают не только сам дом, но и пристройки: крыльцо, веранду или гараж.

Кирпичный коттедж на две семьи привлекает взгляд своей самобытностью: терракотово-красными фасадами, вальмовой крышей из металлочерепицы черного тона и белым архитектурным декором.

Вальмовая крыша этого кирпичного коттеджа эффектно скомбинирована с шатровой кровлей над гаражом и конусной — над эркером.

Вальмовая крыша: 65 фото частных домов


Красивые фото вальмовой крыши частных домов. В обзоре представлены: двухэтажные и одноэтажные дома, двухскатные и четырехскатные кровли, мансарды, а также многие другие виды.

Источник: www.onduline.ru



[content-egg module=GdeSlon template=compare]

Проект дома с четырехскатной крышей, и гаражом: двухэтажный

Представляем новый проект от нашего архитектурного бюро – проект двухэтажного дома с четырехскатной вальмовой крышей и гаражом в ДНП Оболдино-1 Московской области.  Работая с заказчиком, мы предложили расположить двухэтажный дом в угловой зоне участка. У такого местоположения есть несколько несомненных преимуществ, одно из них – большое свободное место на участке, где можно разместить, например, угловую баню с бассейном. Другое преимущество — перед гаражом дополнительно выделена площадь для парковки двух автомобилей.

Проект дома 2 этажа с гаражом — практичное решение.

Прогуляемся по дому. На первом этаже расположены большая кухня-столовая совмещенная с гостиной, гостевая комната, гардеробная, удобная кладовая, котельная, санузел, а также уютная терраса с барбекю. Планировка зоны кухня-столовая-гостиная открытая, что, несомненно, является преимуществом.

У нас можно купить готовый проект дома с четырехскатной крышей

Заказчик в ходе проектирования пояснил, что сам большой любитель провести время у плиты на кухне, приготавливая кулинарные блюда для своей семьи. Поэтому практически в центре кухни-столовой расположен островок с плитой и рабочей зоной для приготовления изысканных угощений для всех участников последующей трапезы.

Обеденный стол вынесен ближе к окнам. Пространство вокруг стола освещено в погожий день ярким солнцем сразу из трех огромных окон с двух сторон света. После сытного обеда можно продолжить неторопливую беседу в рядом расположенной гостиной. На втором этаже расположены спальня родителей, две детских комнаты, две гардеробные и два санузла. Все сделано для спокойного и безмятежного отдыха всей семьи после насыщенного событиями дня.

Преимущества проекта дома с вальмовой крышей

Основное достоинство этого проекта – совмещенные с домом гараж на один автомобиль и терраса с зоной барбекю. Эти постройки окружают двухэтажный дом, сливаясь с ним в едином архитектурном стиле. Крыша террасы и гаража визуально является продолжением вальмовой крыши дома.  Для дома нашего заказчика была выбрана именно вальмовая или шатровая четырехскатная крыша, обладающая уникальными преимуществами, в том числе и лучше всех типов крыш выдерживающая ветровые нагрузки. Угол наклона и высота крыши были выбраны исходя из расчетов ветровых и снеговых нагрузок в данной местности. Отсутствие фронтонов и большие свесы делают фасад дома гармоничным, приближенным к «золотому сечению», т. е. практически идеальным пропорциям всего дома. К тому же такие свесы в большей мере защищают фасады дома со всех сторон от атмосферных осадков.

Планы дома с гаражом и террасой

1 этаж

2 этаж

Проект дома с гаражом и террасой: как объединить зоны?

Вход на террасу и в гараж возможен как из дома, так и с улицы. Очень удобно, когда в непогоду можно заехать в гараж и пройти в дом с тяжелыми сумками, не промочив при этом одежду.

При покупке типового проекта привязка дома — Бесплатно!

Между гаражом и террасой поместились санузел и котельная. Дымоход из котельной и печки-барбекю единый и совмещен с приточно-вытяжной вентиляцией, что к тому же экономит место в доме.

Терраса с барбекю это место общения и развлечения большой дружной компании. На террасе расположена небольшая мини-кухня с раковиной и рабочей зоной, где можно приготовить отменные блюда, не заходя в дом и не тревожа домочадцев своим присутствием. Терраса хоть и открытая, но на ней будет всегда тепло, даже зимой, когда вас окружают близкие друзья, единомышленники за роскошным столом. Тепло идет не только от расположенной на террасе печки-барбекю, но и от дружеской беседы с верными товарищами.

Материал стен дома — крупноформатный кирпич. Проект дома разработан таким образом, что при постройке не надо подрезать ни один из них, что увеличивает скорость строительства, одновременно упрощая его.

Преимущества крупноформатного кирпича:
  • быстрота строительства коробки дома
  • отличная теплоизоляция
  • великолепная звукоизоляция
  • экологичность материала
  • негорючесть кирпича
Фото проекта двухэтажного дома с гаражом и четырехскатной крышей

Этот дом принесёт радость от обладания им не только молодой семье с двумя детьми, но и их друзьям, когда собравшись все вместе на террасе они будут вспоминать тот момент, когда захотели его построить!


Если Вам понравился проект, отмечайте его в соцсетях.

Также смотрите похожие статьи:

Проект дома с большими окнами

Проект угловой бани

Проект гаража с баней из кирпича

Главный архитектор проекта Рябков Сергей Сергеевич

Руководитель проектного отдела

Готовые проекты домов с четырехскатной кровлей

Несмотря на сложность стропильной системы и достаточно высокий расход материалов, проекты домов с четырехскатной крышей реализуются практически с той же частотой, что и с двускатной крышей. Дело не только в эстетических качествах подобной конструкции, но также ее эксплуатационных характеристиках.

Преимущества проектов жилых домов с четырехскатной крышей

К сильным сторонам конструкций с четырьмя скатами архитекторы относят:

  • Высокую надежность
  • устойчивость к воздушным порывам любой силы
  • привлекательный внешний вид
  • отсутствие больших скоплений снега в зимнее и весеннее время
  • возможность покрытия любыми кровельными материалами

Дом с четырехскатной крышей можно оборудовать карнизными свесами с любой стороны. Под ними часто оборудуют террасы, пространства для хранения дров или инвентаря. Кроме того, свесы отлично защищают стены строения от воздействия внешней среды и сводят к минимуму частоту ремонта фасада.

Одним из самых главных преимуществ одноэтажного жилого дома с четырехскатной крышей является существенное увеличение полезной площади за счет возможности строительства большой мансарды.

Виды крыш с четырьмя скатами

Шатровая – наиболее простой вариант с треугольными скатами, которые сходятся в одной точке.

Вальмовая – ее продольные скаты имеют прямоугольную форму, а торцовые – треугольную. Считается затратным, но наиболее надежным вариантом.

Полувальмовая, или мансардная – достаточно сложная, но максимально функциональная конструкция, позволяющая оборудовать под крышей просторную спальню, игровую комнату, рабочий кабинет или спортивный зал.

Дома с четырехскатной крышей от компании BOGDANOFF ARCHITECTURE&DESIGN

Наше архитектурное бюро в Минске представляет каталог с большим выбором готовых проектов загородных коттеджей с четырехскатной крышей. Мы имеем большой опыт в разработке и реализации:

  • проектов одноэтажных домов с четырехскатной крышей
  • проектов двухэтажных домов с четырехскатной крышей
  • проектов домов с четырехскатной крышей и террасой
  • проектов домов с четырехскатной крышей и гаражом

На сайте размещены фото самых удачных решений по доступным ценам. Наши специалисты адаптируют любой из вариантов, ориентируясь на особые пожелания заказчика к планировке и функциональности будущего дома. Мы гарантируем высокое качество всех работ и сдачу готового объекта точно в срок.

Фото одноэтажных домов с четырехскатной крышей

Четырехскатная крыша: 65 фото домов, виды крыш

Четырехскатная кровля — конструкция, обладающая эффектным внешним видом. Такие крыши настолько универсальны по дизайну, что в равной степени удачно сочетаются с архитектурой в любом стиле: современном, классическом, провинциальном. Чтобы облегчить вам выбор кровли для своего дома, мы подобрали фото самых красивых четырехскатных крыш со всего мира.

Одноэтажные дома

Четырехскатные кровли вальмового типа — традиционный вид крыши в европейских странах, особенно в северных регионах, для которых характерны жесткие климатические условия с обильными осадками и сильными ветрами.

Вальмовые и полувальмовые четырехскатные крыши из сланцевой и керамической черепицы часто соседствуют с комбинированными фасадами из кирпича, фахверка и камня, как на фото одноэтажного дома с эркером и мансардой в викторианском стиле.

Особая колоритность отличает голландские частные усадьбы — одноэтажные кирпичные дома с полувальмовыми крышами из соломы или камыша.

На фото — частный коттедж в современной стилистике, но с отголосками традиционного подхода к строительству кровли. Здесь вальмовая 4-скатная крыша над домом скомбинировала с двускатной кровлей над пристройкой-гаражом.

В ультрасовременной архитектуре частных домов нередко встречаются строгие вальмовые крыши — четырехскатные конструкции с битумным кровельным покрытием.

Интересная концепция для современного загородного коттеджа — асимметричная четырехскатная крыша из тростника в тандеме с рифленым деревянным фасадом.

Рациональное решение для частного дома — полувальмовая кровля с мансардой, которая существенно расширяет жилую площадь за счет эксплуатируемого чердака.

Красивые крыши частных домов: фото, варианты дизайна, виды

Двухэтажные дома

Оригинальность проекта двухэтажного дома на фото заключается в том, что четырехскатная вальмовая кровля использована не только для постройки крыши, но и для сооружения балконного ограждения.

В европейских регионах, для которых характерны сильные снегопады, частные дома строят с полувальмовой кровлей, у которой скаты имеют значительный уклон. Такая крыша позволяет обустроить мансарду в два этажа, как на фото. А для предотвращения лавинного схода снега скаты таких крыш снабжают небольшим изломом по краю.

Четырехскатные кровли вальмового типа часто комбинируют с шатровыми и конусными конструкциями, обустраивая такими крышами эркеры и пристройки к дому.

Двухэтажный дом с ломаной мансардной кровлей — проектное решение, позволяющее оптимально использовать подкровельное пространство и разместить там жилые комнаты: спальни, детские и кабинеты.

Четырехскатные крыши все чаще применяются в индивидуальном строительстве и отлично сочетаются с лаконичной архитектурой в стилистике модерна и хай-тека.

Ломаная кровля

Дизайн частного коттеджа на фото создан на сочетании асимметрично расположенных фронтонов с вальмовыми кровлями: над основной постройкой и над открытой верандой. Все эти архитектурные элементы объединяются в одно целое благодаря колоритному дымоходу, выложенному диким камнем.

Ломаная 4-скатная кровля — это необязательно симметричная конструкция — скаты могут иметь различную длину, как на фото деревянного загородного коттеджа. Причем более длинный скат рационально использовать с наветренной стороны дома.

Нередко один из скатов ломаной кровли переходит в навес над террасой, верандой или крыльцом.

Загородный дом на фото — образец нетривиального деревянного зодчества, когда фасады выкрашены в броский красный оттенок, а кровля покрыта настилом нейтрального цвета.

Крыша с мансардой

Если ваш земельный участок расположен на пересеченной местности, рационально строить дом, который состоит из разноуровневых жилых пространств, соединенных между собой. Планировка здания может также включать различные пристройки, например, гараж с мансардой или закрытую террасу.

Слуховые окна — броский акцент на фасаде дома с мансардой — их нередко выделяют цветом, контрастирующим с оттенком кровли и стен.

Слуховые окна на мансарде могут иметь как прямоугольную, так и арочную форму, а в качестве красивого дополнения к ним можно применять ставни.

В коттеджах в стиле модерн мансардные окна чаще всего размещены в плоскости кровельного покрытия.

Красивые мансардные крыши частных домов: фото, примеры дизайна

Кровли из Ондулина

Четырехскатная кровля из красного Ондулина хорошо сочетается с фасадами светлых оттенков: бежевым, персиковым, ванильным, розовым.

Крыша из красного Ондулина — эффектный вариант кровельного покрытия для четырехскатной кровли дома в стиле кантри.

Темно-коричневый Ондулин идеально акцентирует архитектурное решение дома с белыми фасадами.

Коричневые 4-х скатные крыши из Ондулина удачно гармонируют с кирпичными фасадами и темной столяркой: оконными рамами, дверными полотнами, деревянными заборами и воротами.

Четырехскатная крыша оригинальной формы стала ярким элементом архитектуры 3-этажного частного дома на фото. Ондулин здесь использован как кровельное покрытие и для дома, и для гаража.

Ондулин: Красивые фото кровли домов, виды крыш

Кровли из профнастила

Кирпичные фасады красиво оттеняет крыша глубокого тона, например, из профнастила, окрашенного в темно-изумрудный оттенок.

По-своему интересен проект дома с ломаной мансардной кровлей из темного профлиста, контрастирующего с бежевыми фасадами и белыми архитектурными деталями.

Дизайн одноэтажного дома с вальмовой кровлей из оцинкованного профлиста смотрится очень выразительно благодаря контрастной торцевой планке, которая подчеркивает форму фронтонов.

Крыши из металлочерепицы

4-скатная кровля из металлочерепицы прекрасно имитирует керамический аналог и выгодно подчеркивает строгость архитектуры в классическом стиле.

Самое удачное решение для частных домов в духе классики — красная металлочерепичная кровля с мансардой вальмовой конструкции.

Для домов, выдержанных в стиле неоклассики, чаще всего подбирают металлочерепицу насыщенных оттенков, контрастирующих с цветом фасадной отделки.

Четырехскатная крыша из металлочерепицы отлично гармонирует не только с классической архитектурой, но и с дизайном домов в ультрасовременном стиле, когда используется сплошное фасадное остекление. В этом случае цвет кровельного покрытия подбирается в нейтральном тоне: черном, антрацитовом, сером.

Дизайн коттеджа внутри: 60 фото в современном стиле

Мягкая кровля

Гибкая черепица под серый сланец подчеркивает благородство четырехскатных кровель в стиле Тюдор и позволяет красиво выложить скаты скругленной формы.

Архитектура частного дома на фото — немного непривычная интерпретация фахверка, когда черная древесина каркаса сочетается с кирпичной кладкой, а в дополнение к такому «брутальному» тандему выбрана полувальмовая четырехскатная крыша из серой гибкой черепицы под сланец.

Гибкая кровля красного цвета — эффектное решение для дизайна летней кухни с зоной барбекю, построенной из кирпича и дерева.

Четырехскатная вальмовая крыша из битумной черепицы — удачный вариант для обустройства зоны патио у бассейна в современном стиле.

Тростниковые, соломенные и камышовые кровли

Деревенька Гитхорн в Голландии известна под названием «Северная Венеция» — здесь практически нет дорог, только каналы, вдоль которых стоят колоритные домики под соломенными крышами.

Характерная для Гитхорна архитектура — прямоугольные в плане дома под полувальмовыми крышами из камыша, который со временем меняет цвет с золотистого на благородно-дымчатый.

Технология стрижки соломенных снопов позволяет создавать полукруглые поверхности на крыше, например, на стыке скатов или при оформлении мансардных слуховых окон.

Несмотря на свою многовековую историю, тростниковые четырехскатные кровли органично сочетаются с архитектурой в стиле контемпорари.

Теплые, песочно-бежевые оттенки камышовой кровли придают экстерьеру дома гостеприимный антураж, даже если в отделке фасадов использована контрастная черно-белая гамма, как на фото.

Двухуровневая вальмовая кровля из тростника станет эффектным элементом архитектуры современного дома в стиле кантри.

>Конструкция стропильной системы вальмовой четырехскатной крыши, видео инструкция. Одноэтажный дом с вальмовой крышей фото

85 фото применения и обзор основных преимуществ

Комфорт, уют, безопасность – вот основные эпитеты, которыми каждый хотел бы характеризовать свое жилище и во многом названые характеристики определяются правильным выбором и устройством крыши. Подбирая для себя тип будущей крыши, просматривая страницы тематических сайтов или журналов, обратите свое внимание на фото вальмовых крыш – красивая, практичная и удобная конструкция.

Однако это наиболее трудоемкий во всех отношениях вариант, но он с избытком окупить все ваши материальные и трудовые затраты.

В чем основные секреты и что нужно знать тому, кто решил построить такую крышу? В данном обзоре мы попробуем раскрыть эти моменты, их непременно и помнить.

Общее устройство вальмовой крыши

Вальмовая крыша представляет собой четырехскатную конструкцию, т.е. имеющую четыре наклонные плоскости, две из которых выполнены в виде треугольника – так называемые «вальмы», а две – в виде трапеции. За счет четырех наклонных плоскостей обеспечивается оптимальный сход осадков. На такой крыше не скапливается снег, она всегда, в любое время года, остается чистой.

Но именно четыре плоскости делают технологию расчета и последующего монтажа такой крыши значительно сложнее в сравнении с другими типами.

Важно отметить еще одну особенность: дома с вальмовой крышей имеют наиболее обтекаемую со всех сторон форму, это, в свою очередь, позволяет готовому зданию значительно лучше выдерживать ветровые нагрузки, а это актуально для районов с сильными ветрами.

Основными элементами в конструкции вальмовой крыши являются:

  • Несущая ось – верхний коньковый брус. Как правило, цент конькового бруса совпадает с центром всего кровельного покрытия и центром строения;
  • Угловые наклонные стропила, выступающие базовыми несущими элементами и соединяющие «конек» — коньковый брус с углами строения;
  • Короткие стропильные «ноги», соединяющие угловые стропила с углом строения или мауэрлатом. Их количество зависит от площади крыши;
  • Рядовой стропильный каркас, соединяющий «конек» с несущей стеной строения или мауэрлатом. С каждой из сторон устанавливается по три таких стропила, а в целом — шесть штук;
  • Промежуточный стропильный каркас, крепящийся с одной стороны на коньковом брусе, а с другой – на мауэрлат. На вальмовых сторонах такие стропила не устанавливаются.

Существует несколько отличающихся конструктивными особенностями разновидностей рассматриваемого типа крыш, а именно:

Полувальмовый тип. В такой крыше присутствуют вертикальные фронтоны, в которые, как правило, устанавливаются окна. Этот, так называемый «голландский» вариант, целесообразен для небольших зданий. В данном случае торцевые фронтальные стороны обрываются и не доходят до самого карниза.

Шатровый тип. Для такой крыши свойственно отсутствие конькового бруса и все стороны сходятся в одной точке – получается форма в виде четырехгранной пирамиды. Как правило, такой тип вальмовой крыши используют в случае квадратной формы здания.

Ломаный, мансардный тип. Наиболее сложная по форме и технологии вальмовая крыша. В целом форма может значительно отличаться, площадь и количество плоскостей бывает разной, а это усложняет проектирование и монтаж такой крыши.

Классический тип. Форма, имеющая две вершины, представляет собой соединение двух треугольных фронтонов и боковых скатов в виде трапеции.

Итак, как можно видеть — вальмовая крыша представляет собой сложную техническую конструкцию и от того, насколько грамотно она будет спланирована, зависит успех всей работы.

Самостоятельное строительство вальмовой крыши

Отвечая на вопрос — как сделать вальмовую крышу самостоятельно, заметим: если вы не обладаете достаточными знаниями и опытом в области строительства, лучше обратится к специалистам или в строительные организации. В случае, когда вы решили все сделать самостоятельно, подойдите к этому вопросу со всей степенью ответственности и тщательно подготовьтесь в теоретическом плане.

Технология строительства вальмовых крыш отличается сложностью, имеет множество не очевидных аспектов, знать и учитывать которые просто необходимо.

Прежде чем начинать какие либо подготовительные работы и сам монтаж, необходимо провести правильный расчет вальмовой крыши. Сделать это необходимо с учетом всех факторов: площади строения, внешних факторов, высоты здания, индивидуальных особенностей и т.п.

Если вы самостоятельно не готовы к такому виду работ, обратитесь за помощью к специалистам или изучите тематическую литературу.

Можно рекомендовать просмотреть готовые чертежи вальмовых крыш на специализированных интернет ресурсах. Вы должны четко представлять, что и как нужно делать. Определить весь план работ, подготовить все материалы и фурнитуру. Все монтажные работы необходимо проводить в строгом соответствии со строительными нормами и требованиями безопасности.

Фото вальмовой крыши

Вальмовые крыши частных домов: 100+ фото

Внешний облик дома напрямую зависит от того, какая у него крыша, имеет ли она шикарный вид или нет. Однако не стоит забывать о том, что в первую очередь крыша должна выполнять не эстетическую функцию, а защитную. Конструкция вальмовой крыши очень популярна, особенно для одноэтажных домов, она является одним из видов четырехскатных крыш.

Достоинства

К преимуществам следует отнести:

  • Неимение вертикальных торцевых стен и фронтона.
  • Самое лучшее сопротивление действиям ветра.
  • Меньше других типов крыш поддается разрушениям в участке карнизного свеса.
  • Высокая жесткость благодаря угловым ребрам.
  • Можно обустроить свесы, защищающие стены и фасад от влияний погоды (дождя или снега).
  • Эстетически привлекательный внешний вид, солидность, торжественность.

Недостатки

В независимости от того, что имеется ряд достоинств вальмовой крыши, о недостатках также забывать нельзя. Одним из отрицательных качеств станет сложность монтажа такого типа крыши, ведь установить ее гораздо труднее, чем двухскатную. Из-за сложностей в установке логично, что и стоимость вальмовой крыши будет выше.

Также следует отметить то, что торцевые стороны крыши уменьшают чердачную площадь, поэтому сооружать мансарду под такой крышей не рекомендуют. Если же сделать здесь мансарду, то нужно особое внимание уделить окнам, так как они могут пропускать влагу, вследствие чего будут появляться лужи.

Виды

Традиционная вальмовая крыша оснащена прямыми стропилами и угловыми ребрами, идущими к самому коньку. Свесы кровли имеют единую высоту, установленную заранее. В целом же две плоскости крыши напоминают трапецию, а торцевые прилегают и внешне напоминают треугольник.

Вальмовая шатровая – это четырехскатная крыша, ребра которой сходятся в одну верхнюю точку. Датская или голландская полувальмовая – верхняя часть коротких скатов оснащена фронтонами.

Вальмовая ломаная – четырехскатный вид крыши, что именуется мансардной крышей. Такой вид крыши является самым трудным в постройке и монтаже, но именно под ней можно расположить большую и просторную мансарду. Ломаная крыша самая дорогая, однако, ее использование наиболее рациональное.

Расчеты

Для того чтобы рассчитать площадь крыши в квадратных метрах нужно учесть:

  • Длину ската от карниза до конька.
  • Площадь, взяв во внимание трубу дымохода и окна в крыше.
  • Свесы, паралеты и стены брандмауэра.
  • Примыкания полотен (в случае рулонной кровли), а также стоячие фальцы.

Если кровельный материал, что используется для покрытия вальмовой крыши – металлочерепица, то длину скатов необходимо уменьшить на 0,7 метра.

Расчеты площади вальмовой крыши очень трудны, проводить их самостоятельно не рекомендуется. Лучше всего привлечь профессионалов, способных с помощью компьютерной программы точно рассчитать площадь, сделать замеры.

Для максимальной точности крышу условно разбивают на несколько частей, после чего считают площадь каждой из них и в итоге суммируют. Этот метод является оптимальным, так как он прост и надежен, возможность ошибки полностью исключается.

Правильный расчет площади влияет не только на прочность и надежность конструкции, но и на стоимость строительства, так как рассчитывается нужное количество всех материалов: древесины, кровельного покрытия и прочего.

Также важно учесть технические параметры покрытия, его толщину и длину. Все это напрямую влияет на вес кровельного покрытия, удобство его установки. Например, керамическая черепица тяжелая, необходимо создание стропил и монтаж обрешетки, а для гибкой черепицы все это не требуется, так как она имеет сравнительно небольшой вес.

Нюансы по стропильной системе

Стропильной системе и ее конструкции нужно уделить особое внимание, так как ее монтаж гораздо дороже и труднее, в сравнении с односкатной или двухскатной крышей. Данная конструкция нуждается в установке специальных стропил (накосных диагональных), ориентированных к углам стен.

Диагональные стропила гораздо длиннее стандартных, они опираются на стропила скатов (нарожники). Следовательно, из этого на эти стропила возлагается в 1,5 раза больше нагрузка, чем на традиционные стропила. В связи с этим нужно уделить особое внимание выбору древесины, что должна быть максимально качественной. Накосные стропила сооружают по методу спаривания, чтобы они могла справиться с нагрузкой, возлагаемой на них.

Процесс спаривания диагональных стропил позволит:

  • Получить длинные неразрезные балки.
  • Обрести высокую прочность, способную справится с нагрузками за счет двойного сечения.
  • Унификация типоразмеров деталей, что используются.

Этапы монтажа

Последовательность сбора вальмовой крыши:

  • Сооружение мауэрлата. Под этим понятием скрывается обычный брус из дерева, сечение которого составляет 100*100, 100*150 или 150*150 миллиметров. Важная особенность – брус должен быть цельным, сучки и трещины недопустимы.
  • Крепление мауэрлата. Он соединяется по всей длине не встык, а в накладку, после чего углы крепятся металлическими уголками, пластинами и скобами.
  • Монтаж конька, стоек и боковых балок. Идеальное соотношение ширины к высоте – 1:2. Таким образом, балки практически не будут деформироваться, смогут прослужить долгие годы. Стропильный брус выбирается аналогичным путем.
  • Монтаж стропил и их обрезание по высоте. Установка накосных стропил с большим сечением.
  • Установка рядовых стропил. Угловые стропила должны иметь большое сечение, так как они имеют повышенную нагрузку и должны качественно с ней справляться.
  • Монтаж оставшихся стропил. Все они должны быть цельными или на их стыки устанавливают специальные накладки. Соединяют деревянные элементы внахлест с помощью металлических уголков. В месте соединения всех элементов нужно установить опорные врубки, укрепляющие конструкцию крыши.

После этого остается выбрать лишь тип кровли и приступать к финальным работам. Следует отметить, что процесс сбора каркаса крыши трудоемкий, требует особых знаний и навыков, поэтому лучше нанять профессионалов.

Конструкция вальмовой четырехскатной крыши, стропильная система, видео

Защитную функцию в конструкции любого здания выполняет крыша. Дождь, снег или холодный ветер – все должно оставаться за пределами дома, несмотря на видовую принадлежность крыши. Гораздо более важным аспектом при установке крыш является материальная доступность того или иного вида. Так, самым экономичным вариантом на сегодняшний день является вальмовая кровля.

Четыре трапециевидных и два треугольных ската образуют конструкцию кровли вальмового типа. Данная вальмовая крыша конструкция, предполагающая наличие сложной стропильной системы. В остальных критериях этот тип ничуть не уступает стандартным кровлям.

Особенности монтажа вальмовой крыши

Процесс сооружения вальмовой крыши сводится к 5 шагам:1. Создание конструкторских документов (чертежей)2. Составление сметы3. Установка несущей системы кровли (стропил)4. Гидроизоляция и утепление крыши5. Непосредственно кровельный монтаж

Несущая конструкция вальмовой крыши в обязательном порядке имеет:• стропильные ноги.• нарожники (полуноги), являющиеся укороченным вариантом стропил. Опираются на накосные стропила• накосные стропила• шпренгельную стойку (ферму) — брус, подкладываемый на мауэрлат стен под угловым соединением. Во избежание прогибов рекомендуется дополнительно установить к шпренгельной ферме 2 подкоса. Стандартным решением при возведении одноэтажных домов является использование следующих типоразмеров: подкосов – 10×5, стоек – 10×10 и балок – 10×15.

Для возведения крыши важно первым делом осуществить разметку, используемую ориентиром для конька. На торцах мауэрлата должна быть закреплена информация о направлении прохождения осевой линии. Далее осуществляется переход к разметке монтажа стропил.

Две доски, скрепленные между собой, составляют конструкцию накосных стропил. Специальный брус, подложенный в точках соединения досок, даст возможность потенциального увеличения давления на готовую конструкцию. Для этого необходимо изначально продумать примерный объем возможного давления, и, если требуется, установить опорную балку.

При пролете, не превышающем длину семи метров, эксперты, как правило, рекомендуют фиксировать единственный подкос, который располагается вверху.Если длина расстояния значительно превышает заданные параметры, то есть находится на уровне от семи до девяти метров, нижняя часть основания предполагает обязательное наличие шпренгельной фермы.

Если длина стропильной ноги превышает величину девяти метров, то конструкция обязательно должна включать дополнительное усиление. Если конструкция вальмовой четырехскатной крыши в своем основании имеет железобетонное перекрытие, то опору, при превышении предела высоты в девять метров, рекомендуется установить на эту плиту. Если железобетонное изделие в приведенной схеме отсутствует, то прибегают к использованию дополнительной поперечной балки, на которую производится монтаж дополнительной опоры.

Установка несущей стропильной конструкции вальмовой крыши

Для качественной установки вальмового покрытия неоспоримым критерием является соблюдение условия унификации материалов, когда для создания объекта используется только один вид составляющих.

Этапы монтажа основания кровли:

1. Закрепление на верхнем крае стен мауэрлата2. Укладка осевого бруса. При выполнении данного шага важно четко следовать согласно разметке на торцах строения.3. Крепление стоек для коньковой балки. Фиксация производится упорами и раскосами на осевой брус.4. Проверка угла установки стоек с помощью отвеса (уровня)5. Укладка конькового бруса. Производится непосредственно на зафиксированные стойки. Важнейший момент на данном этапе заключается в том, чтобы выстроить идеальные геометрические пропорции, так как от них будет зависеть все расположение кровли. Чтобы сохранить точную горизонтальную позицию, коньковые брусья следует располагать на равной высоте от основания.

После фиксации конькового бруса осуществляется крепление остальных составляющих несущей конструкции.

Так, установка накосных стропил также является элементом, предопределяющим будущий вид готовой кровли. Правильная установка этих элементов подразумевает качественное крепление балок к мауэрлату с одной стороны, и к коньку с другой. Для превосходного расчета вальмовой крыши, двойной скос на конце конькового бруса выполняют в совершенно одинаковом ключе.

Далее устанавливаются промежуточные элементы, представляющие собой группу рядовых балок. При монтаже важно следить за строгой параллельностью расположения рядовых стропил. Укороченные варианты стропил монтируются к диагональным балкам и располагаются друг от друга на строго равных промежутках.

Рекомендации по монтажу вальмовой крыши

После того, как будет выполнен последний шаг в возведении основания, стропильная конструкция вальмовой крыши, считается завершенной. Элементы обрешетки фиксируются перпендикулярно к балкам. Они служат основанием для материала кровли.

Не следует использовать для этих целей стройматериал, толще 15 сантиметров, так как велик риск деформации. В зависимости от веса материала крыши, меняется технология обрешетки. Так, для тяжелых типов кровли идеально подойдет сплошная обрешетка, где соседствующие доски находятся на расстоянии нескольких миллиметров. Для легких кровельных материалов, как нельзя лучше, подойдет обрешетка разреженная, где разрыв между элементами составляет уже несколько сантиметров.

Деревянные элементы, во избежание пожароопасных ситуаций, обрабатываются специальными препаратами, повышающими огнеупорность. Также желательно обработать их антисептиками и средствами против насекомых.

Для того, чтобы увеличить срок службы крыши и ее эксплуатационные характеристики, важно следить за каждым этапом в процессе ее монтажа. Даже небольшие погрешности способны привести к таким негативным последствиям, как протекание и никчемная теплоизоляция. Все-таки, лучше всего доверить это сложное дело профессионалам.

Видео монтажа стропильной системы вальмовой четырехскатной крыши

  • Каркасные дома для постоянного проживания одноэтажные дома
  • Проект дома одноэтажного 6х6
  • Проекты домов 6х6 одноэтажных
  • Стоимость строительства дома одноэтажного
  • Одноэтажные дома проекты 6 на 6
  • Каркасные дома одноэтажные цены
  • Строительство одноэтажных домов из клееного бруса
  • Необычные одноэтажные дома фото
  • Дом добрыня 2 одноэтажный
  • Дом добрыня 2 одноэтажный
  • Дачные домики одноэтажные проекты фото для 6 соток

Полувальмовая крыша: стропильная система, чертеж, фото

Опытные мастера и проектировщики кровельных каркасов и покрытий могут подтвердить, что из всех существующих конструкций стропильная система полувальмовой крыши считается наиболее совершенной и одновременно сложной в изготовлении. Ее основа была придумана и реализована лет триста назад в условиях очень влажного и снежного климата побережья Балтийского моря, что наложило определенный отпечаток на устройство каркаса полувальмовой крыши.

Устройство полувальмовой крыши

Полувальмой называют небольшой скат или сектор крыши, располагающийся между короткими наклонными стропилами со стороны фронтона.

В современных конструкциях полувальмового типа используют два варианта компоновки:

  • Верхнее расположение ската полувальмы или двухскатная полувальмовая крыша. Небольшой сектор кровельного покрытия примыкал к коньку над фронтоном, в итоге крыша оставалась очень похожей на обычную двухскатную кровлю, поэтому за ней и сохранилось такое название;
  • Нижнее расположение половинки вальмового ската на двух наклонных стропилах. Его размер составляет не менее половины основного ската. В этом случае конструкция называется полувальмовой четырехскатной крышей, фото.

В последнем случае между коньком и верхней кромкой полувальмы остается вертикальный участок фронтона, который почти всегда оборудуется вентиляционным или слуховым окном для чердачного помещения.

Преимущества и недостатки полувальмовой кровли

Большинство людей находят внешний вид и дизайн подобного типа крыш достаточно привлекательным. Кровля с полувальмой, фото, выглядит более изящно и современно, чем старые прямоугольные двухскатные и даже шатровые крыши.

В чем преимущества полувальмовой крыши

Необычная и немного странная, на первый взгляд, кровля с полувальмовыми скатами изначально появилась в Дании и Голландии, как наиболее оптимальный вариант, способный противостоять климату с большим количеством тумана, дождя и снега, частыми морозами и регулярным обледенением кровли и фронтов.

Поэтому в полувальмовой крыше изначально заложены некоторые особенности конструкции, позволяющие бороться с влагой:

  • Дополнительные скаты отлично защищали верхнюю часть фронтона, примыкающего к коньку, от затекания воды, конденсирующегося тумана и сильных дождей с ветром;
  • Использование полувальм позволяло снизить давление воздушного потока на фронтоны в условиях сильного ветра;
  • Применение полувальмовой конструкции вместо полноценной четырехскатной крыши давало возможность уменьшить продольные габариты здания.

На первый взгляд, это не слишком важно для современных реалий, но еще недавно укороченный полувальмовый скат кровли был решением проблемы в условиях очень плотной городской застройки. Дизайн дома с укороченной крышей оказался достаточно привлекательным, поэтому датская кровля с черепицей или полувальмовая ломаная крыша уже давно стали классикой архитектуры.

Важно! Полувальмы достаточно эффективно отражают напора ветра.

Если попытаться заменить полувальмовую крышу двускатной, с плоским фронтонами, то последние будут испытывать нагрузку в несколько сот килограммов, что может привести при сильном ветре к выдавливанию облицовки стены.

Недостатки крыши с полувальмами

Помимо изящного дизайна и неплохой адаптации к плохим погодным условиям, у данного типа конструкции есть и определенные недостатки. Прежде всего, высокий профиль крыши. Изначально полувальмовые каркасы крыш были очень высокими. В современных конструкциях высота конька определяется заказчиком. Но даже при небольшой высоте установки коньковой балки монтаж полувальмовой крыши значительно сложнее, чем в случае двухскатных стропильных каркасов классической схемы.

Вторым существенным недостатком является увеличение количества швов и линий стыковки сопряженных скатов. В полувальмовой крыше их меньше, чем у шатровых или у классических четырехскатных схем, но все равно перечень мест для потенциальной протечки воды больше, чем у двухскатной системы.

Поэтому на верхние полувальмы крыш нередко устанавливают дополнительные козырьки, отражающие часть потоков дождевой воды и защищающие от намокания фронтоны и стены под ними.

Для четырехскатных полувальмовых крыш проектировщики нашли иное решение. Вместо козырьков они продлили две боковые скатные плоскости, в результате окно и верхняя кромка с планкой примыкания оказались под их защитой.

Схема стропильной системы полувальмовой крыши

В самом простом варианте конструкция кровли с половинками вальм, пристроенных к стропильному каркасу, напоминает четырехскатную схему.

Например, если посмотреть чертеж полувальмовой крыши с нижним расположением полувальм, то становится понятным, как формируется опорная система стропильных балок:

  • Стропила полувальмовой крыши делятся на две группы — рядовые и вальмовые. Первые укладываются на боковых скатах кровли, из вторых формируют половинки вальм;
  • Центральная часть стропильного каркаса составляется таким же способом, как и в случае обычной двухскатной крыши, длина конька составляет примерно 2/3 расстояния между боковыми стенами;
  • Форму и высоту наклона будущего полувальмового ската формируют вальмовыми стропилами;
  • Полувальмы набираются из наслонных стропил, которые в основании упираются в мауэрлат, а верхней полкой на поперечный ригель с вкладышем.

Для схем с верхним расположением полувальм стропильная система формируется за счет вальмовых балок, установленных между коньком и горизонтальной ригельной балкой.

В этом случае фронтонные свесы удлиняют на расстояние, равное шагу рядовых стропил.

Разновидности полувальмовой четырехскатной крыши

В современном строительном дизайне можно встретить достаточно большое количество различных модификаций полувальмовой кровли, их активно применяют для различных схем мансард и жилых чердаков, полутора и двухэтажных построек с балконами и открытыми площадками для отдыха. Все они основываются на двух классических типах – датской и голландской схеме с полувальмовым построением стропильного каркаса.

Голландская полувальмовая крыша

Данный тип кровли по устройству полностью совпадает с рассмотренной ранее конструкцией с верхним расположением полувальмы.

Обычно голландский вариант построения полувальмовых скатов используют для полутораэтажных домов, стропильные системы которых выполнены с длинными скатами, расположенными под большим углом наклона.

Использование полувальмы позволяет снизить ветровую нагрузку на стропильную систему и одновременно защитить от дождя балкон или окна, построенные на фронтоне здания.

Голландский способ обустройства полувальмовой кровли дает возможность надежно изолировать верхнюю часть чердака от мансарды или жилого подкрышного пространства. Один из вариантов голландской схемы полувальмовой крыши приведен на видео

Голландские стропильные системы идеально подходят для обустройства мансард с ломаной крышей, дачных домиков и загородных коттеджей.

Датская полувальмовая крыша

Это классический вариант стропильной системы с нижним расположением полувальм. Голландские модели, несмотря на всю простоту и доступность изготовления двухскатной крыши, получили меньшее распространение, чем датские, так как рассчитаны на достаточно большие по размерам стропильные каркасы. Только в последние 10-15 лет с активным строительством двух и трехэтажных усадьб голландские системы стали пользоваться не меньшей популярностью.

Датские полувальмовые стропильные каркасы могут использоваться практически на любых типах построек, от особняков в три этажа до небольших одноэтажных зданий. В условиях очень влажного и холодного климата Дании полувальмовые системы строили обязательно с ломаными скатами, как на схеме.

Верхняя часть стропильного каркаса строилась под очень большим углом – до 70о, нижние свесы и полувальмовые скаты располагались под наклоном всего в 20о. В результате получалась крыша, по форме очень напоминающая остроконечную средневековую шляпу, одинаково удобную и в снег, и в дождь. В таком доме жили хозяева преимущественно на втором этаже, на первом находилась печка и кухня, на чердаке и в подкрышном пространстве хранилась утварь и припасы.

Долгое время датские кровли с ломаными скатами оставались визитной карточкой Копенгагена. Современные полувальмовые стропильные системы лишь отдаленно напоминают кровельные конструкции двухсотлетней давности.

Важно! В современных условиях датскую полувальмовую стропильную систему выбирают лишь в качестве альтернативы шатровой или обычной четырехскатной крыше.

Такая конструкция дает возможность обустроить пару чердачных окон, не прибегая к более сложным слуховым и врезным системам.

Как рассчитать площадь полувальмой конструкции крыши

Вычисление площади поверхности основывается на школьном курсе планиметрии. Условно кровельное покрытие можно рассматривать, как две пары геометрических фигур. Для датской системы это будут две большие и две малые трапеции основных скатов и полувальм соответственно.

Чтобы найти площадь основного ската, необходимо умножить продольную длину ската на полусумму горизонтальных длин конька и расстояния между крайними точками по линии карниза. Для вычисления площади полувальм используется та же формула. Расстояние от ригеля до карниза умножается на полусумму длин ригельной балки и фронтонной линии. Остается лишь сложить две площади и умножить на два.

Как сделать полувальмовую крышу своими руками

Основная сложность в выполнении подобного рода работ заключается в том, что даже самые точные расчеты длин и размеров деталей стропильных систем редко когда совпадают с тем, что требуется на строительной площадке. Все равно по месту приходится подгонять своими руками все детали стропильной системы.

Совет! При расчете заготовок для сборки и установки полувальмовой крыши размеры всех деталей принимают с положительным допуском в 5%.

Более менее точных размеров достигают на специализированных линиях промышленного изготовления стропильных каркасов. В этом случае все детали каркаса полувальмовой крыши получаются практически точно по чертежу, и несущую систему можно собрать, как конструктор.

Начало установки стропильной системы

Монтаж полувальмового каркаса начинают с конькового прогона. В центре потолочного перекрытия, точно по осевой линии крыши, устанавливают две вертикальные стойки, на которых крепится брус конька. Чтобы рама не деформировалась и не отклонилась от начального положения, систему фиксируют временными подкосами и распорками.

Следующим этапом на собранную коньковую раму устанавливают две пары стропильных балок, по две штуки с каждого конца горизонтальной поперечины конька. Основу каркаса крепят и усиливают растяжками и распорками.

Сборка полувальмовых скатов

Для того чтобы сформировать плоскость полувальмы, необходимо установить опорную поперечину или ригель. Его крепят к вертикальной стойке, удерживающей коньковую балку, и временно сшивают с рядовыми стропилами. Следующим этапом вырезают и устанавливают вальмовые стропила. Это наиболее сложный этап сборки стропильной системы полувальмовой крыши, так как нужно постараться максимально точно разметить и запилить опорные плоскости балок. После выравнивания плоскости можно капитально крепить ригель.

Остальные стропила полувальмового ската вырезаются и ставятся по результатам промера размеров под каждую балку. Последним этапом укладывают рядовые стропила, нашивают обрешетку, настилают пароизоляцию и кровельное покрытие.

Советы и рекомендации

Одно из наиболее «узких» мест полувальмовых крыш связано с обустройством зоны примыкания верхней кромки кровельного покрытия к вертикальной поверхности фронтона. Именно в этом месте чаще всего затекает дождевая вода, поэтому еще на этапе сборки стропильной системы под обрешетку укладывают металлический фартук из тонколистовой оцинкованной стали. Это дает возможность увеличить жесткость линии стыка и предотвратить отрыв планки примыкания от стены.

Стропильная система полувальмовой крыши, относительно простая в сборке и надежная в эксплуатации, широко используется в частном домостроении в качестве более удачной альтернативы сложным шатровым и четырехскатным конструкциям. Если имеется определенный опыт строительства хотя бы двухскатных каркасов, то вполне реально построить своими руками простейшую датскую или голландскую кровлю.

  • Виды крыш частных домов
  • Как правильно крыть крышу шифером
  • Как крыть крышу профнастилом своими руками
  • Устройство кровельного пирога под профнастил

Как сделать стропильную систему полувальмовой крыши – возможные варианты выполнения работ

Полувальмовая четырехскатная крыша считается самой интересной моделью, которая в числе множества других вариантов пришла в Россию из северной Европы. Крыша имеет обтекаемую форму, которая делает ее более устойчивой к сильным порывам ветра.

Благодаря укороченным треугольным скатам значительно увеличивается полезная площадь чердачного пространства без сооружения на стенах массивной кровельной конструкции. Здания с такой крышей выглядят достаточно стильно независимо от количества этажей и назначения.

Единственным недостатком полувальмовой крыши является достаточно сложная технология строительства. Но если знать и понимать, как устроена стропильная система такой крыши, и сделать правильный расчет полувальмовой крыши, можно справиться с работой самостоятельно.

Разновидности полувальмовых крыш

Полувальмовую конструкцию нельзя назвать четырехскатной, хотя основой для нее является технология возведения крыши конвертом. В ней имеются элементы и двухскатной, и четырехскатной конструкции, а при возведении используются методы обоих сооружений.

Конструкция полувальмовой крыши имеет несколько особенностей, которые несколько отличают ее от четырехскатного семейства. Во-первых, вальма такой крыши немного укорочена. Во-вторых, к ней примыкает часть фронтона, если дом каменный, или щипца, если дом деревянный. По отношению к этим стенкам укороченный треугольник располагается под углом, который может быть вогнутым или выпуклым. Сама вальма может быть расположена в верхней части щипца или фронтона или внизу этих стенок.

В зависимости от формы и расположения элементов полувальмовой двухскатной крыши выделяют два вида конструкций:

  • Голландская крыша имеет вальму в форме трапеции, которая расположена в нижней части фронтона. Верх трапеции соединяется с вертикальным треугольником, формируя вогнутый угол. Треугольник может быть полностью зашитым или иметь оконный проем.
  • У датской крыши треугольная полувальма располагается в верхней части ската. Ее основание соединяется с вертикальным фронтоном, образуя выпуклый угол.

На основе этих конструкций создаются различные варианты крыш. Они могут различаться по высоте и форме элементов, иметь разные скаты и угол их наклона. Довольно часто встречаются четырехскатные конструкции с одиночными элементами полувальмовой крыши.

Независимо от выбранной комбинации установка стропильной системы выполняется на основе двускатной крыши, то есть с использованием наслонного или висячего способа. Наслонная стропильная система устраивается в том случае, когда есть возможность создать прочную опору для верхней части стропильных ног. В противном случае устанавливают висячую стропильную систему. В обеих ситуациях нижние пятки стропил должны иметь опору на мауэрлат, балки перекрытия, верхний ряд бревенчатого или брусового дома.

В целом стропильная система возводится на базе одного из способов устройства полувальмовой крыши или на их комплексном использовании. Если разобраться в тонкостях этих методов, можно своими руками сделать крышу по датской или голландской технологии, а также совместить укороченные вальмы с обычной скатной крышей.

Устройство стропильной системы по голландской технологии

Конструкция полувальмовой крыши с фронтонами в виде треугольника, сооружается с небольшими отличиями от обычной четырехскатной крыши. Голландская полувальмовая крыша немного отличается от запечатанного почтового конверта (прочитайте: «Чем хороша крыша конверт – виды и правила монтажа своими руками»).

Ее схема напоминает раздвоенный прямоугольник с трапециями по бокам. Начальные шаги ведутся по технологии устройства традиционной четырехскатной крыши.

Создание основы

В первую очередь монтируются опоры, необходимые для укладки прогона под коньком. Опорные стойки можно заменить рамой, у которой верхняя часть будет выступать в качестве прогона. Далее можно выполнять установку стропильных ног. Различия в технологии начинаются в тот момент, когда выполняется установка стропил и нарожников голландской полувальмовой крыши. Именно эти элементы формируют плоскость укороченного пятиугольного ската.

Диагональные стропилины посредством врубки присоединяются к прибоине. Этот элемент представляет собой доску толщиной более 5 см и прибивается горизонтально между рядовыми стропилами. Верхняя часть центральных нарожников фиксируется к прибоине с помощью гвоздей или уголков. Монтаж остальных нарожников выполняется следующим способом: верхнюю часть прибивают к диагональным стропилинам, опорой нижней части становится мауэрлат или балка перекрытия.

Усилить зону половинчатой вальмы можно с помощью подкосов, которые устанавливают в местах соединения перемычек и рядовых стропилин. Крайняя ферма собирается из сдвоенных стропилин. В том месте, где перемычка прибита к стойке, дополнительно прибивают отрезки досок — коротыши. Эти элементы помогают предотвратить деформационный процесс конструкции от повышенных нагрузок.

Треугольный фронтон, располагающийся над половинчатой вальмой, необходимо обшить, используя доски или любой листовой материал. Для этого потребуется сделать расчет фронтона, чтобы заказать необходимые материалы. Наиболее эффективный вариант — устройство оконного проема в этом треугольном элементе. Даже небольшие окна являются источником естественного освещения и вентиляции.

Совмещение голландской и датской технологии

На основе голландской версии разрабатывается большое количество вариантов крыши. Один из них предполагает использование вместо треугольного фронтона полувальмы такой же формы. Этот элемент при соединении с укороченным скатом в форме пятиугольника образует выпуклый угол. Однако в некоторых случаях возможно образование вогнутого угла между этими элементами. На схеме конструкция имеет сходство с обычным конвертом, но на практике проекция вальмовых элементов имеет некоторые отличия.

Отличия наблюдаются в технологии монтажа. Основная часть полувальмовой двускатной крыши монтируется в зависимости от выбранной технологии, наслонные или висячие стропильные ноги. Далее для создания характерного излома рядом с крайней стропильной фермой устанавливают укороченные стропила.

На их углах располагают диагональные стропила. Остальные работы выполняются в соответствии с чертежами голландского варианта по описанной выше схеме стропильной системы полувальмовой крыши. Верхний треугольный элемент выполняется по датской технологии.

Устройство стропильной системы крыши по датскому методу

Крыши, возведенные по датской технологии, имеют много интересных моментов, как и голландская крыша. Но стропильная система устраивается немного другим способом. В целом оба варианта крыши представляют собой два яруса, водруженных друг на друга.

Именно таким способом обустраиваются ломаные конструкции в случае предполагаемого размещения мансарды в чердачном пространстве. Но ломаная крыша обходится в несколько раз дороже, чем полувальма. Это призывает более подробно изучить последний вариант.

Пошаговое строительство крыши по датской технологии

Датская крыша имеет вальму треугольной формы, а примыкающий к ней фронтон выполнен в форме трапеции. На первый взгляд схема крыши имеет сходство с вальмовой конструкцией, но укороченная вальма меньшего размера, а ее углы не имеют совпадений с углами крыши.

Чтобы не совершить ошибок во время строительства полувальмовой крыши своими руками, важно правильно составить проект крыши и рассчитать элементы стропильной системы. При этом не нужно вычислять размер каждого элемента, можно определить параметры самой большой детали. Для остальных деталей допускает применять такие же мерки или немного меньше.

Коньковая часть стропильной системы

Началом строительства стропильной системы полувальмовой крыши, как и других вариантов, является установка мауэрлата. Он выступит в качестве опоры для нижней части основных и диагональных стропилин. При этом точки опор будут располагаться на разной высоте, что объясняется неравнозначной высотой несущих стен и фронтонов.

Первые этапы строительства выглядят следующим образом:

  • Сооружают мауэрлат, конструкция которого отличается от стандартного варианта. Брус нужно укладывать несколькими полосами. Первая укладывается на одной линии с внутренней плоскостью несущих стен. Вторая — по центральной линии внутренней несущей стены. Третья — вровень с внутренней поверхностью фронтонов.
  • Укладывают балки перекрытия. Они должны располагаться под прямым углом к мауэрлату на основных несущих стенах. Если нет возможности использовать цельный брус, лучше всего подбирать элементы, чтобы место стыка располагалось на внутренней несущей стене.
  • Устанавливают опоры для прогона под коньком на несущую стену внутри дома. Крайние опоры устанавливают на расстоянии, равном длине основной крыши. Рядовые стойки равномерно распределяются на этом участке. В этом случае нагрузка будет одинаковой во всех частях крыши. Перед креплением опор нужно обязательно проверить вертикальность их установки, используя для этой цели отвес или строительный уровень. Закрепленные стойки на время усиливают вспомогательными элементами.
  • Установку рядовых стропилин основной части крыши выполняют по наклонной или висячей технологии.

Монтаж вальмовых стропилин своими руками

Диагональные стропильные ноги в мансардной полувальмовой крыше предназначены для соединения края конька и углов фронтона. Их изготовление и установка имеет несколько специфических моментов, которые позволяют проделать достаточно точную работу:

  • Вровень с внешней стороной мауэрлата на фронтоне устанавливают обрезанную доску размером 5*15 см и фиксируют ее одним или двумя гвоздями. Этот элемент позволяет сделать отметку места врубки, не выполняя лишних действий.
  • Параллельно прогону под коньком на три или четыре рядом расположенные стропилины укладывают еще одну доску. Проверяя горизонтальность расположения, этот элемент подтягивают до ранее прибитой доски. Место пересечения этих элементов является точкой, через которую проводят горизонтальную линию запила.
  • Используя доску 5*20 см, изготавливают диагональную стропилину. Для этого заготовку прикладывают к верхней части крайней фермы и к углу обрезанной доски. Для упрощения процесса все действия рекомендуется выполнять с напарником: один придерживает заготовку, другой делает отметку.
  • На внешней стороне доски проводят горизонтальную линию, придерживаясь центральной оси.
  • Определяют величину верхнего запила и переносят ее на нижний край заготовки.
  • Полученное значение откладывается в четырех точках, определяющих объемное изображение стропилины.
  • Заготовку снимают на землю и выполняют необходимые запилы.

Перед тем, как устанавливать диагональные стропильные ноги, необходимо убрать вспомогательную доску с мауэрлата. Готовые элементы устанавливаются на место и прочно закрепляются. Крепление стропилины вверху можно выполнять с помощью гвоздей, а внизу лучше использовать уголки.

Установка стропильных ног полувальмовой двухскатной крыши

Высота диагональной стропилины в месте крепления к мауэрлату должна быть измерена. Аналогичное расстояние отмеряют от вершины конькового бруса и делают отметку. От этой точки до середины фронтона натягивают шнурок, по которому следует ориентироваться в процессе изготовления центральных стропилин.

Центральная нога полувальмы устанавливается следующим образом:

  • Измеряют угол между натянутым шнурком и опорой, это необходимо для точного определения линии верхнего запила.
  • Измеряют угол между диагональными стропилинами, он поможет точно снять грани для более плотной посадки в узел.
  • Берут доску определенной длины и размером 5*15 см, делают запил по значению первого угла и затачивают его до получения углового выступа со вторым значением.
  • Выполняют примерку заготовки. Для этого ее прикладывают к натянутому шнурку сверху и измеряют расстояние от конька до верха заготовки.
  • Полученный результат переносят на нижний край доски. Расстояние откладывают строго по вертикали и проводят горизонтальную линию. Так создается запил врубки в нижней части конструкции.
  • После врубки приходит очередь линии нижнего запила. С помощью рулетки отлаживают ширину карниза и проводят вертикальную линию до пересечения с диагональной стропилиной.
  • Сразу крепить вальмовую ногу не рекомендуется, ее можно использовать для изготовления нарожников.

Нарожники изготовляют по аналогичной методике, но здесь важно учитывать фактические размеры и особенности установки.

Завершение монтажа стропильной системы

Завершив установку всех элементов стропильной системы, включая укороченные стропилины, необходимо выполнить завершающие работы. Они предполагают подготовку стропильной системы к монтажу обрешетки и покрытия полувальмовой кровли выбранным материалом.

Для выполнения завершающих действий нужно сделать следующее:

  • Смонтировать фронтонные кобылки, которые сформируют торцевые свесы. Эти элементы следует закреплять на крайних нарожниках основных скатов и упирать в наклонные элементы фронтона. Кобылки следует располагать на расстоянии около 1 метра друг от друга. Если основная коробка выполнена из бетона или кирпича, необходимо позаботиться о гидроизоляции элементов. Причем достаточно использовать дешевые материалы, такие как рубероид или пергамин, сложенный в несколько слоев.
  • Обшить периметр крыши ветровой доской, применяя материал размером 5*15 см. Крепить элементы начинают на фронтонный и основной свес. Первоначальная длина доски определяется проектом крыши, но в процессе обшивки можно делать корректировку. Ветровые доски, прислоняющиеся к кобылкам, нужно сначала примерить, сделать запил, а потом закрепить.
  • Наращивать диагональные элементы нужно доской соответствующих размеров.

Стропильная система по датской технологии считается законченной. Завершением всех работ станет подшивка карнизов и монтаж обрешетки в соответствии с техническими характеристиками выбранного кровельного материала.

Разобраться в вопросе строительства стропильной системы полувальмовой крыши сложно, но сделать это необходимо для самостоятельного возведения крыши. Тем более, что основные моменты были представлены подробно.

Четырехскатная крыша + фото

Трудоемкость работ при строительстве четырехскатной крыши ненамного выше, чем обычной двухскатной, но это не значит, что четырехскатная крыша своими руками строится так же просто, как обычная, с двумя симметричными скатами. Основная сложность состоит в том, что четырехскатная крыша требует очень точного инженерного расчета и знаний технологии, особенно, если вы не имеете хорошей практики в строительстве подобного рода крыш.

Чем дом с четырехскатной крышей лучше двухскатного варианта

Почему обычную двухскатную крышу устраивают в основном на простых хозяйственных постройках, а для жилых помещений выбирают четырехскатную крышу:

  • Внешний вид четырехскатного варианта крыши выглядит намного симпатичнее и изящнее, чем двойная конструкция;
  • Даже простая четырехскатная кровля намного лучше противостоит ударам стихии за счет более плавных обводов и аэродинамики. Даже в самый сильный ветер стропила каркаса остаются практически равнонагруженными, за счет правильного уравновешивания диагональных стропил;
  • Два дополнительных ската лучше сбрасывают воду, сохнут под действием ветра и тем самым предохраняют крышу дома от затекания, как это бывает при наличии прямых фронтонов. Тем самым для четырехскатной крыши достигается значительно более высокая теплоизоляция и морозостойкость.

Важно! Конструкция крыши в четыре ската, в отличие от «двушки», обладает высокой степенью адаптации.

Для климата с большим количеством осадков прекрасно подойдет датский вариант с крутыми основными скатами и двумя вальмами, для степной зоны с сильными ветрами низкий шатровый каркас с большими свесами и средним углом наклона.

Наиболее удобным будет использование четырехскатной крыши в домах, где чердачное помещение не выделяется в виде жилой зоны, а используется в хозяйственных целях. Из-за появления двух дополнительных скатов пространство и полезная площадь чердака уменьшается примерно на 25%. Но при желании и достаточных размерах мансардного помещения вместо чердака можно оборудовать небольшую комнату, даже с окнами и балконом, как на фото.

Но в этом случае вместо простой системы вертикальных стоек, на которые опирается коньковый прогон, в конструкции четырехскатной крыши потребуется установить дополнительные горизонтальные балки – ригеля, которые будут играть роль потолочного перекрытия для мансардного помещения.

Как сделать четырехскатную крышу

Прежде всего, стоит разобраться, в чем 4 скатная крыша в деталях отличается от варианта с двойным скатом.

Основное отличие стропильной системы в 4 ската от двойной симметричной крыши

Отличия в конструкции будут наиболее наглядными на схеме с простым прямоугольным вариантом четырехскатной крыши, изображенной на фото:

  1. Для установки дополнительных двух скатов или вальм вместо фронтонов на коньковый прогон с каждой стороны установлены по два диагональных стропила или накосники;
  2. Система диагональных стропильных ног поддерживается дополнительными силовыми элементами – шпренгельными опорами и нарожными стропилами. Накосные стропила в четырехскатной крыше длиннее, кроме того, на эти две балки приходится 90% всей нагрузки, приходящейся на вальму или скат, поэтому их усиливают и максимально укрепляют;
  3. Центральный несущий элемент состоит из конькового бруса и системы вертикальных стоек, опирающихся на балки потолочного перекрытия, но чаще стойки опирают на уложенные под стропила затяжки. Зачастую затяжку выкладывают из бруса, опирающегося на нишу в кирпичной стене, чуть выше элементов потолочного перекрытия, но ниже плоскости мауэрлата.

Важно! Большинство элементов дополнительных скатов требуют очень тщательной подгонки, поэтому зачастую диагональные стропила и нарожники собирают с предварительным «прихватом» на саморезах, и только после окончательной регулировки заменяют болтовым соединением или сбивают гвоздями.

Четырехскатная крыша своими руками, последовательность работ

Самым сложным в постройке стропильной системы четырехскатной крыши является этап вывешивания диагональных стропил. Во-первых, угол наклона диагональных стропил и давление, с которым они опираются на коньковый прогон, должны быть равны параметрам пары накосных балок с другой стороны. Площади скатов и углы наклона в четырехскатной крыше должны быть абсолютно равны.

Во вторых, воображаемая линия, проведенная между точками стыковки или вершинами треугольников, образованными диагональными стропилами с обеих сторон, должны проходить точно по оси бруса конькового прогона, как по горизонтали, так и по вертикали. В том, чтобы правильно выровнять и отрегулировать положение диагональных стропил, состоит главная трудность сборки четырехскатной крыши.

На этапе подготовки сборки четырехскатной крыши выполняют укладку доски или бруса мауэрлата, при этом важно тщательно выровнять плоскость доски по горизонту. На мауэрлат наносят предварительную разметку мест под установку боковых стропил, шпренгельных опор и затяжки. Монтаж четырехскатной крыши значительно упрощается, если в качестве перекрытия используется железобетонная плита.

После выкладывания и крепления затяжки собирают коньковую раму или «скамейку». По сути, это брус конькового прогона, установленный на вертикальные стойки. К стойкам пришивают продольные и поперечные подкосы, обеспечивающие устойчивость рамы до момента сборки стропил вальмовых скатов.

Перед выкладкой диагональных стропил коньковую раму необходимо подпереть парой временных балок, которые крепят к мауэрлату и к крайней стойке «скамейки». Это не позволит коньковой раме опрокинуться под давлением диагональных стропил с другой стороны.

Далее — самое сложное. Сначала определяют реальную длину каждой из накосных балок, для этого в точке опоры на торце конькового бруса забивают гвоздь и шнуром вымеряют длину от гвоздя до точки опоры на мауэрлате. Перед установкой диагоналей каждую из накосных стропил вымеряют  и отрезают по своей длине шнура.

Установив накосные элементы на мауэрлат, определяют линию соприкосновения и запила контактной поверхности. Подрезав плоскость опоры накосных балок, их укладывают на торец конькового прогона.

Нижние концы диагональных балок устанавливают в угловое сочленение мауэрлатного бруса с подрезом опорной поверхности балки по приведенной схеме. Иногда форму подреза выполняют по шаблону, но надежнее выполнять разметку линии запила вручную.

В идеале воображаемая вертикальная плоскость, проведенная через любое накосное стропило, должна быть параллельна плоскости накосного бруса, расположенного с противоположной стороны четырехскатной крыши.

Если все сделано правильно, две диагональные стропильные балки четырехскатной крыши станут точно по оси конькового бруса. Чтобы избежать прогиба, достаточно длинных накосников, необходимо установить подкосы и шпренгельные опоры с установкой временного крепежа из саморезов. Аналогично устанавливают стропила с противоположного ската и выравнивают элементы с максимальной точностью. Чтобы увеличить жесткость вальмовых скатов, на краях диагональных балок вырезают и устанавливают по несколько нарожников.

После переходят к укладке рядовых стропильных балок. Крепление на мауэрлате выполняют стандартным соединением болт-гайка или с помощью стальных уголков. В верхней части стропильную доску обычно запиливают по шаблону и укладывают на брус конька.

Обычно после вывешивания рядовок на коньковом прогоне и мауэрлате в верхней части устанавливают дополнительные ригеля, уменьшающие распирающее действие каркаса четырехскатной крыши. После установки всех стропильных балок и выравнивания основных силовых элементов четырехскатного каркаса переходят к капитальному креплению всех стропил на мауэрлате и коньковом прогоне.

На следующем этапе устанавливаются и крепятся подкосы под рядовые стропила, выполняется «забивка» треугольных скатов нарожными балками. Каждый из нарожников вырезают в свою длину по приведенной ниже схеме и устанавливают в шахматном порядке, это позволяет избежать ослабления балки за счет совпадения мест запилов с противоположных сторон.

Все элементы крепят гвоздями, саморезами и болтовым соединением с накладными стальными пластинами и уголками.

Завершающие операции

После сборки основного каркаса четырехскатной крыши на концы стропил набивают кобылки – короткие доски, образующие ряд свеса крыши вдоль стены. По торцам кобылок вымеряют линию среза, подрезают так, чтобы концы находились в одной плоскости, и нашивают карнизную доску. Нижнюю часть кобылок подбивают вагонкой или обычной доской.

После обработки древесины балок антисептическим составом переходят к набивке досок обрешетки. Толщину досок, количество материала и точки забивания гвоздей выбирают, исходя из того, какую кровлю планируют укладывать на данную четырехскатную крышу.

Заключение

Четырехскатная крыша заслуженно считается одной из наиболее удобных и практичных конструкций кровли. Если вы собрались строить четырехскатный вариант своими руками, кроме правильного расчета конструкции, вам потребуется опыт выравнивания и подгонки положения каждой из балок. Поэтому будет правильным получить нужный опыт и навык работы с четырехскатными крышами у более опытных мастеров.

Вальмовая крыша и двускатная крыша: преимущества и недостатки конструкции крыши

В чем разница между вальмовой крышей и двускатной крышей? Возможно, вам захочется узнать, как вы думаете, какой тип крыши следует поставить на пристройку дома, беседку или отдельно стоящий гараж. Или, возможно, вы начинаете поиск дома и хотите узнать, какой тип крыши лучше всего подходит для вашего района.

  • Что такое двускатная крыша?
    Двускатная крыша - это крыша с плоским концом в форме буквы «А». Этот треугольный конец называется фронтоном.

  • Что такое вальмовая крыша?
    Вальмовая крыша имеет четыре ската без плоской поверхности.

Вальмовые и двускатные крыши могут быть включены в современные и исторические архитектурные стили. У каждого также есть уникальные преимущества. Что выбрать - сложный вопрос. Многое зависит от:

  • Климатические условия, с которыми вы сталкиваетесь.
  • Место, которое вам нужно на чердаке.
  • Подходит ли ваша крыша для работы в условиях сильного ветра.

Мы объясним, как выглядят эти крыши, их преимущества и недостатки, а также другие детали, которые помогут вам принять решение.

Что такое шатровая крыша?

Вальмовая крыша - это крыша, у которой все четыре стороны крыши наклонены вниз от пика. У него нет фронтона или плоского конца. Шатровые крыши популярны на церковных шпилях, где они обычно имеют высокий скат. Они также популярны в домах в пригороде, потому что их легко построить.Все стены под крышей имеют одинаковую высоту, что упрощает строительство.

Вальмовая часть крыши - это точка, где две плоскости крыши встречаются и выступают наружу. См. Изображение ниже, на котором изображена вальмовая крыша с выступающими шатрами.

Виды вальмовых крыш

Существует несколько типов и стилей вальмовых крыш:

  • Вальмовая пирамида: Самая простая вальмовая крыша - это вальмовая пирамида или квадратная вальмовая крыша. Эта крыша выглядит как пирамида, образующая наверху единственный пик.Вместо этого у обычных вальмовых крыш будет конек (как показано на вальмовой крыше выше). Когда пирамидальная крыша располагается поверх беседки или другого садового сооружения, это называется крышей павильона.

  • Мансардная крыша: Для этого типа крыши каждая сторона крыши имеет два ската. Нижний склон круче верхнего.

  • Комбинация: Комбинированная крыша противоположна мансарде. Он вспыхивает внизу по всему периметру крыши.Нижний уровень крыши находится на гораздо меньшем уклоне.

  • Вальм и впадина: Этот вариант вальмовой крыши включает впадины. Долины - это места, где две плоскости крыши встречаются и выступают вниз. В последнее время популярны шатровые и двускатные крыши.

Что такое двускатная крыша?

Двускатная крыша имеет по крайней мере один плоский конец, называемый «двускатным». Этот треугольный конец не состоит из кровельного материала. Вместо этого он сделан из сайдинга, камня или любых других материалов, которые используются в остальной части экстерьера дома.Двускатная крыша может иметь один, два и более фронтонов.

Двускатные крыши чаще всего встречаются в холодном климате. Это традиционный стиль крыш Новой Англии и восточного побережья Канады. Поклонники литературы в обеих странах узнают стиль крыши из популярных романов. В названиях произведений Натаниэля Хоторна «Дом из семи фронтонов» и Люси Мод Монтгомери «Энн из Зеленых фронтонов» упоминается этот стиль крыши.

Виды двускатных крыш

Есть несколько типов двускатных крыш:

  • Открытый фронтон: Классическая двускатная крыша, где фронтон сделан из сайдинга дома.

  • Фронтон коробки: Фронтон этой крыши закрытый и расширенный.

  • Поперечно-двускатная крыша: Если объединить две двускатные секции под прямым углом друг к другу, получится поперечно-двускатная крыша.

  • Gambrel: Gambrel - двускатная версия мансардной крыши. Стороны крыши имеют два разных ската. Вместо треугольника более сложной формы будет фронтон.Этот тип крыши распространен на сараях.

  • Saltbox: Это типичная крыша в колониальном стиле. Он имеет открытую двускатную крышу, где один конец крыши выступает дальше другого. В результате получается асимметричная крыша и дом с гораздо большим пространством, чем дом с открытой двускатной крышей аналогичного размера.

Может ли крыша иметь шатры и фронтоны?

Да, многие стили крыши включают в себя как вальм, так и фронтон.

  • Пересечение: Этот тип крыши также называют накладной вальмой, поскольку он выглядит так, как будто вальмовая крыша была взята и положена на двускатную крышу под углом 90 градусов.

  • Jerkinhead: Представьте себе открытую двускатную крышу с небольшим покрытием на самом верху фронтона. Это дурацкая крыша. Маленькое покрытие наклонено наружу и образует два небольших бедра.

  • Голландский фронтон: Голландский фронтон - противоположность остроконечной головы.На самом верху это похоже на открытую двускатную крышу, а остальную часть крыши расширяется до бедер.

Эти стили крыш могут сочетать в себе преимущества и недостатки как вальмовых, так и двускатных крыш.

Сравнение двухскатной крыши

и двухскатной крыши

На этой диаграмме показаны основные различия между шатровыми и двускатными крышами. После этого мы подробно исследуем каждое из этих преимуществ и недостатков.

Вальмовые крыши Двускатная крыша
Лучшие характеристики ветра Хуже ветра
Хуже работы на снегу Лучшая производительность на снегу
Дороже Дешевле
Простота сборки Сложнее построить
На чердаке меньше Больше места на чердаке
Могут получать страховые выплаты Лучшая вентиляция
Нет возможности декора Возможность дополнительного декора

Преимущества вальмовой крыши

Высокие ветровые характеристики

Вальмовые крыши - отличный выбор для сильных ветров.Исследования подтвердили, что шатровые крыши лучше справляются даже с сильными ветрами, чем двускатные. При испытаниях в аэродинамической трубе лучше всего показали себя четырехскатные крыши с квадратной опорой. Для них требуется меньше диагональных распорок, чем для двускатных крыш, и у них нет плоской поверхности, на которую может попасть ветер. В результате, вальмовые крыши могут быть лучшим выбором для вас, если ваш дом сталкивается с сильным ветром.

Вальмовая крыша в сравнении с односкатной крышей для страхования

Поскольку шатровые крыши обладают гораздо лучшими ветровыми характеристиками, некоторые страховые компании предоставляют домовладельцам, живущим в районах, подверженных ураганам, скидку на свою страховку за наличие шатровой крыши.Скидка может достигать 32%.

Обычно вы можете рассчитывать на эту скидку в регионах, которые подвержены ураганам и сильным ветрам, например, во Флориде. Перед тем, как выбрать шатровую крышу, целесообразно подтвердить эту скидку у своей страховой компании. Если ваш дом уже построен, вы можете заполнить отчет о защите от ветра, чтобы оценить, имеет ли ваш дом право на скидку.

Простота сборки

С точки зрения строителя вальмовые крыши строить проще.Все стены одинаковой высоты, и нет необходимости устанавливать дополнительные распорки, которые требуются для двускатной крыши. Тем не менее, некоторые строители по-прежнему предпочтут двускатные крыши, даже если их сложнее построить, поскольку они также дешевле.

Недостатки вальмовой крыши

Производительность на снегу

Поскольку у них обычно более низкий наклон, чем у двускатных крыш, шатровые крыши могут не так хорошо справляться с снегопадом. Все крыши должны быть построены в соответствии с нормативами, но может быть сложнее спроектировать шатровую крышу в соответствии со стандартами снеговой нагрузки вашего строительного кодекса.

Эти характеристики в холодную погоду могут объяснить, почему двускатные крыши более популярны, чем шатровые в заснеженных районах. При этом архитекторы могут спроектировать вальмовые крыши, которые будут иметь надлежащие зимние характеристики. Кроме того, вы должны защитить свою четырехскатную крышу ледяной и водной защитой, чтобы ограничить влияние снежной погоды.

Чердак

Вальмовые крыши также имеют меньше чердачного пространства, чем двускатные крыши, потому что они требуют диагональных распорок, занимающих место. Напротив, фронтон обеспечивает сводчатый потолок и дополнительное пространство.Тем не менее, вы можете установить слуховые окна на вальмовых крышах, чтобы обеспечить дополнительное пространство и естественное освещение, чтобы компенсировать отсутствие фронтона.

Расход

Вы также можете задаться вопросом, стоит ли вальмовая крыша дороже, чем двускатная. На самом деле вальмовые крыши дороже. Мало того, что вальмовую крышу сложно спроектировать, для нее также требуется больше кровельных материалов, чем для двускатной крыши. Так что, если вы выберете шатровую крышу, можете рассчитывать на несколько повышенную стоимость.

Преимущества двускатной крыши

Дешевле

Основное преимущество двускатных крыш и одна из причин их популярности в том, что они дешевле, чем вальмовые.Открытая двускатная крыша будет иметь только две плоскости крыши вместо четырех у шатровой, так что на кровельный материал вы, вероятно, потратите гораздо меньше денег. Вам действительно нужно покупать больше материала для сайдинга. Однако обычно это дешевле, чем кровельное.

Вентиляция

Вентиляция чердака - ключ к поддержанию дома и крыши в хорошем состоянии. Правильные вентиляционные отверстия позволят уйти лишней влаге. Двускатная крыша может быть оснащена двускатными вентиляционными отверстиями, которые помогут снизить влажность и сохранить здоровье в доме.

Эффективны ли вентиляционные отверстия в фронтонах?

Мнения об эффективности форточки разделились. Двускатная вентиляция может быть очень полезна в гаражах, где может потребоваться дополнительная вентиляция для здоровья и безопасности. Однако в большинстве домов для отвода лишней влаги потребуется нечто большее, чем просто двускатная вентиляция.

Хотя в некоторых случаях выбор двускатной крыши для вентиляции может быть разумным, в этом нет необходимости. Коньковые и потолочные вентиляционные отверстия могут обеспечить адекватную вентиляцию для любого типа крыши, если их правильно установил опытный профессионал.

Больше чердака

Двускатная крыша дает больше места для вашего чердака. Некоторые люди хотят разместить на чердаке запасные спальни или детские игровые площадки. В конце концов, иначе это просто потраченное впустую пространство.

Украшение

В то время как и шатровые, и двускатные крыши можно использовать для создания красивых архитектурных стилей, на двускатных крышах больше места для декора. Вы можете установить фронтальные кронштейны, фронтоны и другие украшения, чтобы улучшить внешний вид своей крыши.Декор фронтона доступен в различных материалах и стилях, от простых и современных до замысловатых и старомодных.

Недостатки двускатной крыши

Ухудшение ветровых характеристик

Двускатные крыши не работают так же хорошо, как вальмовые крыши при сильном ветре. Фронтон - это плоская поверхность, на которую ветер может попадать напрямую. Затем ветер поднимает фронтальную часть крыши на крышу. Если у вашего фронтона есть свес, сила ветра может в крайних случаях подтянуть ферму вашей крыши.

Большинство профессионалов рекомендуют держать свес крыши менее 30 дюймов в областях, где ветровые характеристики имеют большое значение. Однако обратитесь к своему архитектору. Он / она лучше поймет, как строить с учетом ваших конкретных условий и строительных норм.

Сложнее построить

Строители считают, что дома с двускатной крышей сложнее построить. Стены должны быть разной высоты, чтобы учитывать форму крыши. Кроме того, для двускатной крыши могут потребоваться дополнительные кронштейны, чтобы повысить ее сопротивление ветру, что требует времени и навыков для установки.

Гараж с двускатной крышей

Вы все еще выбираете для гаража двухскатную или вальмовую крышу? Рассмотрим популярный обратный двускатный гараж.

Это просто двускатный гараж, но повернутый в сторону, так что гаражные ворота находятся на той стороне здания, где нет фронтона. См. Картинку ниже для справки.

Вы заметите, что этот гараж намного шире, чем длина. Это дает вам достаточно места для гаражных ворот (или двух), без необходимости строить массивный гараж.К тому же, поскольку это двускатный гараж, наверху больше места для хранения вещей, чем в гараже с шатровой крышей.

Хотя вы можете прочитать, что водосточные желоба для двускатного гаража не нужны, это неправда. Вы получите гораздо больше пользы от своего гаража и черепицы, установив и поддерживая водосточные желоба. К счастью, дополнительная ширина гаража с двускатной крышей также означает, что водосточные трубы находятся дальше от проезжей части, чем они были бы в противном случае. Таким образом, у домовладельцев появляется больше места для отвода водосточной трубы от проезжей части.

Тип крыши, которую вы устанавливаете для своего гаража, - не единственное важное решение, которое вы должны принять. Также важно выбрать правильную черепицу для вашего гаража.

Последнее слово в сравнении вальмовых крыш и двускатных крыш

Выбор подходящей крыши для гаража, дома или даже беседки может оказаться сложной задачей. Следует ли ставить на первое место климатические условия, красоту или стоимость? Будет разумно работать с архитектором или строителем, который поможет вам найти баланс между вашими потребностями. Он / она может создать для вас уникальный дизайн крыши, сочетающий в себе шатры и фронтоны, или помочь вам выбрать традиционный тип крыши, который лучше всего подходит для вас.

После того, как вы выбрали правильный тип крыши, важно установить на нее правильную черепицу с точки зрения производительности и стиля. Ваш следующий шаг - узнать о типах черепицы и решить, какая из них лучше всего подходит для вашей новой крыши.

Дом, небольшой, с шатровой крышей, Нью-Роудс, округ Пойнт-Купи, Луизиана

Библиотека Конгресса не владеет правами на материалы в своих коллекциях. Следовательно, он не лицензирует и не взимает плату за разрешение на использование таких материалов и не может предоставить или отказать в разрешении на публикацию или иное распространение материала.

В конечном счете, исследователь обязан оценить авторские права или другие ограничения на использование и получить разрешение от третьих лиц, когда это необходимо, перед публикацией или иным распространением материалов, найденных в фондах Библиотеки.

Для получения информации о воспроизведении, публикации и цитировании материалов из этой коллекции, а также о доступе к исходным материалам см .: Фотографии Фрэнсис Бенджамин Джонстон - Информация о правах и ограничениях

  • Консультации по правам : Нет известных ограничений на публикацию.
  • Номер репродукции : LC-DIG-csas-01469 (цифровой файл с оригинального негатива)
  • Телефонный номер : LC-J7-LA- 1259 [P&P]
  • Консультации по доступу : ---

Получение копий

Если изображение отображается, вы можете скачать его самостоятельно.(Некоторые изображения отображаются только в виде эскизов вне Библиотеке Конгресса США по соображениям прав человека, но у вас есть доступ к изображениям большего размера на сайт.)

Кроме того, вы можете приобрести копии различных типов через Услуги копирования Библиотеки Конгресса.

  1. Если отображается цифровое изображение: Качество цифрового изображения частично зависит от того, был ли он сделан из оригинала или промежуточного звена, такого как копия негатива или прозрачность.Если вышеприведенное поле «Номер воспроизведения» включает номер воспроизведения, который начинается с LC-DIG ..., то есть цифровое изображение, сделанное прямо с оригинала и имеет достаточное разрешение для большинства целей публикации.
  2. Если есть информация, указанная в поле «Номер репродукции» выше: Вы можете использовать номер репродукции, чтобы купить копию в Duplication Services. Это будет составлен из источника, указанного в скобках после номера.

    Если указаны только черно-белые («черно-белые») источники, и вы хотите, чтобы копия показывала цвета или оттенка (при условии, что они есть на оригинале), обычно вы можете приобрести качественную копию оригинал в цвете, указав номер телефона, указанный выше, и включив каталог запись ("Об этом элементе") с вашим запросом.

  3. Если в поле «Номер репродукции» выше нет информации: Как правило, вы можете приобрести качественную копию через Службу тиражирования.Укажите номер телефона перечисленных выше, и включите запись каталога («Об этом элементе») в свой запрос.

Прайс-листы, контактная информация и формы заказа доступны на Веб-сайт службы дублирования.

Доступ к оригиналам

Выполните следующие действия, чтобы определить, нужно ли вам заполнять квитанцию ​​о звонках в Распечатках. и Читальный зал фотографий для просмотра оригинала (ов). В некоторых случаях суррогат (замещающее изображение) доступны, часто в виде цифрового изображения, копии или микрофильма.

  1. Товар оцифрован? (Уменьшенное (маленькое) изображение будет видно слева.)

    • Да, товар оцифрован. Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть смотреть в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых случаях доступны только эскизы (маленькие) изображения, когда вы находитесь за пределами библиотеки Конгресс, потому что права на товар ограничены или права на него не оценивались. ограничения.
      В качестве меры по сохранности мы обычно не обслуживаем оригинальный товар, когда цифровое изображение доступен. Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой библиотекарь. (Иногда оригинал слишком хрупкий, чтобы его можно было использовать. Например, стекло и пленочные фотографические негативы особенно подвержены повреждению. Их также легче увидеть в Интернете, где они представлены в виде положительных изображений.)
    • Нет, товар не оцифрован. Перейдите к # 2.
  2. Указывают ли приведенные выше поля с рекомендациями по доступу или Номер вызова, что существует нецифровой суррогат, типа микрофильмов или копий?

    • Да, существует еще один суррогат. Справочный персонал может направить вас к этому суррогат.
    • Нет, другого суррогата не существует. Перейдите к # 3.
  3. Если вы не видите миниатюру или ссылку на другого суррогата, заполните бланк звонка. Читальный зал эстампов и фотографий. Во многих случаях оригиналы могут быть доставлены в течение нескольких минут. Другие материалы требуют записи на более позднее в тот же день или в будущем. Справочный персонал может посоветуют вам как заполнить квитанцию ​​о звонках, так и когда товар может быть подан.

Чтобы связаться со справочным персоналом в Зале эстампов и фотографий, воспользуйтесь нашей Спросите библиотекаря или позвоните в читальный зал с 8:30 до 5:00 по телефону 202-707-6394 и нажмите 3.

Планы домов с шатровой крышей - Roofgenius.com

Типы планов домов с шатровой крышей

Почему следует выбирать планы домов с шатровой крышей

Если вы построили новый дом и ищете стиль крыши для своего дома, тогда вы потеряли доступный выбор.В случае, если вы решили, что это хорошо, в противном случае вам нужно хорошо поискать, чтобы установить лучший, в зависимости от вашего выбора и местоположения. Один из вариантов, который у вас есть, - это выбрать шатровую крышу. Он считается одним из лучших, если не самым лучшим дизайном крыш в мире. Причина его популярности в том, что он расширяется до архитектурных линий, а также дизайна дома. Кроме того, он может помочь вам в обеспечении защиты ваших стен, дверей и окон благодаря своему расширенному свесу.

Планы домов с вальмовой крышей

Эти планы домов с вальмовой крышей обычно также бывают разных типов.Вы можете найти план сарая с шатровой крышей, план гаража с шатровой крышей или план ранчо с шатровой крышей. Эти планы вальмовой крыши могут легко добавить структурной целостности, связав стены и углы в гармоничную структуру. Планы домов с вальмовой крышей состоят из четырех сторон, каждая из которых имеет наклон вниз на каждой стене, уклон в большинстве случаев не слишком крутой. По этой же причине четырехскатную крышу еще называют пирамидальной.

План вальмовой крыши build

Если вы решили установить план вальмовой крыши для своего недавно построенного дома, то вам необходимо нанять для этой работы опытную компанию.Наем профессионалов не только поможет вам создать красивый стиль вальмовой крыши, но и избавит вас от любого давления, которое вы испытываете. Найти профессионального строителя не так уж и сложно. Единственное, что вам нужно для этого сделать, - это поискать их в Интернете.

план вальмовой крыши build 2

Вам просто нужно указать строительные компании в вашем районе, и вы обязательно найдете полную информацию о каждой компании с ее веб-сайтами и офисными данными.Найдя эти компании в Интернете, вы должны решить, какая из них лучше всего подходит для вашей работы.

Вид сверху вальмовой крыши

Это можно сделать, просмотрев их отзывы и предыдущую работу, проделанную ими. Вы можете лично посетить тех, кто в вашем районе, кому они уже оказывали свои услуги в прошлом. Таким образом, вы можете физически проверить их опыт. Это также поможет вам принять решение о том, какую компанию выбрать, в зависимости от их профессионализма и затрат на строительство.

Преимущества планов дома с шатровой крышей

Одно из самых больших преимуществ, которое вы можете получить, используя планы дома с шатровой крышей, заключается в том, что он остается прочным и легко может противостоять быстрым ветрам и даже ураганам.Эта крыша считается лучшим выбором в районах с экстремальными погодными условиями. В некоторых штатах, таких как Флорида, страховые компании от ураганов вынуждены предоставлять скидки тем, у кого есть планы домов с шатровой крышей в больших зданиях.

Еще одно преимущество, которое вы можете извлечь из планов дома с шатровой крышей, заключается в том, что его карниз может обеспечить вам хорошую защиту от таких элементов, как прямой солнечный свет, попадающий в ваше окно или дверь.

Являются ли двускатные крыши более слабыми по конструкции, чем крыши других стилей?

Двускатные крыши, безусловно, являются наиболее распространенным типом крыш не только в Бостоне, но и по всей Америке.Достаточно взглянуть на дома на берегу, защищающие крыши Квинси, или на одно из многих домов на ранчо в обширных кварталах Броктона. Но ... Что, если есть проблемы с дизайном при таком большом количестве этих форм крыши?

Все местные кровельщики, с которыми вы встретитесь, должны быть знакомыми двускатными крышами, потому что они так часто встречаются в американском дизайне дома. И если вы дочитаете эту статью до конца, вы точно узнаете , почему вам может понадобиться быть осторожным , если у вас дома двускатная крыша.

Означает ли двускатная крыша что-то особенное для вас как домовладельца из Бостона?

Давайте разберемся!

Как выглядит двускатная крыша?

Плюсы и минусы двускатной крыши в вашем доме не имеют большого значения, если у вас ее на самом деле нет, поэтому давайте сначала разберемся с этим.

Самый простой способ определить двускатную крышу - это найти треугольник, например:

Если ваша крыша поднимается с одной стороны, а затем опускается с противоположной стороны, то, скорее всего, это щипец.

Остроконечные крыши - неправильная форма для домов в Новой Англии?

Тот факт, что двускатные крыши распространены в Новой Англии, не означает, что домовладельцы могут иметь их дома. Это важный вопрос, который следует учитывать: достаточно ли двускатных крыш для защиты домов в районе Бостона?

Почему двускатные крыши могут быть опасными

Согласно отчету 1993 года Федеральным агентством по чрезвычайным ситуациям, защитная способность двускатной крыши является дискуссионным в районах, подверженных ураганам из-за сильных ветров и непредсказуемый характер таких бурь.

Но сильный ветер - не единственная причина, по которой нужно быть осторожным, если у вас двускатная крыша:

Согласно тому же отчету, подготовленному федеральным правительством, ваша двускатная крыша , возможно, была изготовлена ​​из материалов более низкого качества, чем крыши других типов.

Подробнее…

Прежде всего важно понять, как сильный ветер может повредить двускатную крышу. Вот пример такого ущерба:

(Фото)

Хотя крыши в районе Бостона не испытывают ураганов, как во Флориде, метель, пронизывающая местность, иногда может достигать ураганной силы…

Добавьте сильный снегопад, и вы можете найти рецепт катастрофы, если крыша не является прочной конструкцией! Мы не говорим, что ваша крыша непременно рухнет, но с учетом того, что в последнее время погода становится все более безумной и безумной, мы видим, что все больше и больше двускатных крыш прогибаются под давлением.

Кредит на фото

Лучше перестраховаться. Меньше всего вам захочется, чтобы обрушилась крыша во время просмотра январского матча "Патриоты"!

Вернемся к отчету FEMA за 1993 год…

Чем же потенциально опасны двускатные крыши?

Конструкция двускатной крыши не является на 100% прочной

Если фермы или каркас крыши не собраны должным образом с соответствующей опорой, или если подрядчик допустил простые ошибки при установке вашей крыши, то двускатные крыши, безусловно, могут быть более подвержены обрушению, чем крыши других стилей.

Вот пример правильной конструкции двускатной крыши :

Вышеупомянутое исследование FEMA было проведено в 1993 году, через год после урагана Эндрю (самого разрушительного урагана в истории Соединенных Штатов). Эндрю ударил землю во Флориде, но его повреждения можно было почувствовать на восточном побережье от Средней Атлантики до Массачусетса.

При чтении официального отчета много говорится о том, что свесы сильно влияют на прочность вашей двускатной крыши:

Есть ли у вашей двускатной крыши свесы?

При сильном ветре материалы могут отслаиваться от двускатных крыш.Если там, где крыша соединяется с сайдингом, слишком большой свес, потоки воздуха могут вызвать приподнятость под ним и привести к тому, что крыша отделится от перегородок. В зависимости от шторма (или количества штормов за короткий промежуток времени) это может произойти быстро.

Многие были сделаны из непрочных материалов

Двускатные крыши сделаны из непрочных материалов?

Это может показаться безумным вопросом…

Почему двускатные крыши должны быть сделаны из меньшего количества материалов, чем крыши других стилей?

Это даже не кажется законным, но в этом есть доля правды!

Вот почему:

Многие двускатные крыши, особенно в Массачусетсе, были созданы с использованием процесса строительства, подобного сборочному конвейеру.Дома в стиле ранчо, которые возникли во время жилищного бума на Южном берегу в 1950-х годах, начинались с фундамента, затем их обрамляли и так далее…

В этих случаях крыши устанавливались в доме в последнюю очередь.

Пример этого процесса можно увидеть на северо-восточной стороне Броктона, Массачусетс.

Вы увидите большие сообщества с похожими домами, разнесенными по сетке; в основном в стиле ранчо, с двускатной крышей:

Кредит на фото

Дома строились не по частям, а по частям.Этот процесс сборки упростил строительство гигантских кварталов (например, в Броктоне, изображенном выше) для застройщиков, которые, как правило, были заинтересованы только в прибыли.

Поскольку эти застройщики продавали дома по легко доступным низким ценам, каждая копейка была на счету. И одно большое место, где сократили расходы, были кровельные материалы…

Теперь, когда этим домам более 60 лет, проблемы определенно начинают появляться.

Так обстоит дело не только в Новой Англии, но и во Флориде.

То же исследование FEMA 1993 г. обнаружило:

[pullquote align = ”normal” cite = ”Федеральное агентство по чрезвычайным ситуациям, 1993 ″] В большинстве домов остроконечные крыши строятся с использованием фабричных ферм. Листы обшивки кровли, часто фанеры, крепятся к стропильным фермам гвоздями или скобами, а к обшивке крепится рубероид. Во многих случаях единственное, что удерживает фермы на месте, - это фанера сверху. Этого может быть недостаточно, чтобы удержать крышу на месте во время урагана.Установка дополнительных распорок фермы делает стропильную систему вашей крыши намного прочнее. [/ Pullquote]

Источник

Структурные недостатки двускатных крыш при нагрузке от сильного ветра ПЛЮС то, что они были построены из кровельных материалов более низкого качества, означает, что вам нужно быть осторожным, если это тип крыши, который у вас дома!

Если у вас двускатная крыша и ваш дом был построен в 1950-х, 60-х или начале 70-х годов, мы готовы помочь вам с оценкой.Заполните эту форму, и мы приедем, чтобы проверить вашу крышу. Когда мы уедем, у вас будет письменная гарантия на два полных года. Вы можете перезвонить нам, когда захотите.

Преимущества двускатной крыши

«Минусы» (указанные выше) владения двускатной крышей могут показаться чрезмерными, но это не все плохо! Крыша такого типа в вашем доме также имеет много преимуществ!

Преимущества вентиляции

Из-за их простой конструкции получить хорошо вентилируемую крышу проще, если у вас двускатная крыша, в отличие от других типов крыш, таких как шатровая, мансардная или двускатная.

В отличие от этих других стилей крыш, фронтоны могут иметь не только коньковые вентиляционные отверстия, но также «фронтальные вентиляционные отверстия» (эй, давай разберись!) И приточную вентиляцию, такую ​​как люки на потолке. Летом в районе Бостона очень влажно, поэтому очень важно иметь правильно вентилируемую кровельную систему. Так что, если у вас двускатная крыша, проще отметить вентиляцию в своем списке дел!

Возмещение затрат на замену

Поскольку они очень распространены, у всех подрядчиков есть опыт ремонта двускатной крыши.Этот опыт удешевляет цены, чем если бы у вас был другой стиль. Вдобавок ко всему, двускатные крыши в районе Бостона обычно можно найти в небольших домах.

Если у вас двускатная крыша площадью менее 1200 квадратных футов, то замена крыши, вероятно, будет стоить менее 10 000 долларов.

Преимущества внешнего дизайна дома

Если вы собираетесь создать простую внешнюю планировку дома, то двускатная крыша дает дополнительные преимущества внешнего дизайна дома. Он приятен на вид и представляет собой красивый холст, если вы выберете новый цвет крыши с некоторой популярностью! Если у вас белый дом с синими ставнями или синяя дверь, мы всегда будем рекомендовать архитектурную черепицу Biscayne Blue от GAF!

Преимущества солнечной панели

Сочетание новой крыши вашего дома и того факта, что это двускатный стиль, превратит вас в мечту для таких компаний, как SolarCity.Наличие двускатной крыши упростит установку солнечных батарей на одной стороне вашего дома (куда бы ни попадало солнце), так что привет экономия энергии!

Различные варианты стиля двускатной крыши

Есть несколько различных типов двускатных крыш, о которых следует знать. Вот они:

Передние фронтоны и боковые фронтоны

Передние и боковые фронтоны - это два самых упрощенных варианта двускатных кровельных систем.

Как легко найти разницу!

Когда вы смотрите на входную дверь дома (обычно с улицы) и видите треугольник прямо, вы смотрите на боковую двускатную крышу.Если вы видите черепицу, это передняя двускатная крыша. Как правило, боковые двускатные крыши имеют входную дверь под скатной частью крыши.

Как они такие же?

Каждая вариация имеет две секции эквивалентного размера, скошенные под углом. Они встречаются на вершине крыши вашего дома, где самые уважаемые кровельщики установят коньковый вентиляционный канал, если он еще не существует.

В случае фронтальной двускатной крыши важно установить водосточные желоба и водосточные трубы, если вы не хотите, чтобы поток воды ударил вас по голове во время ливня! Профессионально установленные бесшовные желоба и водосточные трубы помогают эффективно управлять потоком воды.

Перекрещенный фронтон

Вы когда-нибудь видели крышу, которая выглядит так, как будто из нее выходит еще одна крыша? Крыша, порождающая еще одну крышу?!? Скорее всего, вы смотрите на скрещенную двускатную крышу. Вот пример того, как выглядит двускатная крыша:

При скрещенной двускатной крыше оба конька перпендикулярны друг другу . Шаги, длина или высота могут отличаться или не отличаться друг от друга; но это зависит от рассматриваемого дома ..

Скрещенные фронтоны - обычная форма крыши?

Скрещенные двускатные крыши - очень распространенный стиль на южном берегу, потому что они, так сказать, являются «улучшенной» версией прямого фронтона.С таким большим количеством прямых двускатных крыш, построенных в стиле сборочного конвейера в течение 50-х годов, этот стиль больше похож на премиальную версию , потому что с ней также появился более крупный дом.

Голландский фронт

В Великобритании голландские двускатные крыши называются фронтонами и выглядят так:

Некоторые люди вообще не считают голландские двускатные крыши двускатной крышей, потому что на самом деле они представляют собой гибрид двускатной и шатровой крыши…

Двускатная крыша + вальмовая крыша = фронтон

Что делает дизайн голландских фронтонов более привлекательным?

В них больше архитектурного стиля, что предпочитают многие домовладельцы.

Фронтоны прочнее обычных двускатных крыш?

Из-за более сложной конструкции (по сравнению с другими типами двускатных крыш) фронтоны широко считаются более прочными, чем прямые. В этом смысле они больше похожи на шатровые крыши.

Сводка

У двускатной крыши в вашем доме есть свои плюсы и минусы.

В районах, подверженных сильным ветрам, наличие двускатной крыши, безусловно, имеет больше недостатков, чем если вы живете в районе, где не бывает таких сильных ветров.Тот факт, что многие дома с двускатной крышей были построены по принципу «сборки», еще больше усложняет ситуацию. Однако только стоимость замены и преимущества вентиляции позволяют перевешивать достоинства двускатных крыш над недостатками.

И поскольку кровельные технологии улучшаются в течение 2016 года и в последующий период, не будет иметь большого значения, какой у вас стиль крыши…

Если вы выбираете кровельные материалы, которые подходят вашему дому и географическому положению, то есть!

Убедитесь, что у вас есть коньковая вентиляция, дышащая подкладка и прочная архитектурная черепица, выдержанная в течение 50 лет.Если вы отметите эти три поля, вы на пути к полному устранению недостатков двускатной крыши.

Кроме того, выберите подходящего подрядчика по кровельным работам, и минусы будут полностью устранены.

Крыльцо с откидной крышей

Формы для записи опор и пиннелл pdf

Двухпозиционный переключатель зажигания Indak

Наконец, установите металлические панели (Изображение 1), поместив металлические заглушки на верхнюю и боковые части конструкции крыши, чтобы удерживать панели на месте.Закрепите их зажимами (Рис. 2), а не винтами, проникая в сами металлические панели. Панели, составляющие крышу, соединяются друг с другом, как кусочки пазла - плотно и плотно. Комбинированный стиль крыши обеспечивает хороший визуальный интерес к внутренней части вашего крыльца. Экранированное крыльцо вальмовой крыши. Вальмовая крыша спускается в 4 или более направлениях от высокой точки крыши. Это может быть хорошим вариантом, если у вас дома вальмовая линия крыши. Важно работать с опытным разработчиком нестандартных решений.Это пример современного двухэтажного лепного разноцветного экстерьера дома в Перте с шатровой крышей и металлической крышей. сочетание серого монументального серого с белыми современными чистыми линиями. Панельная дверь - webuser_589612360

В первую очередь вальмовые кровельные системы Кирпичные арки на кирпичных подъездах Кирпичные уключины и солдатская лента дверь Декоративная входная дверь в определенном стиле. Оконные решетки в определенном стиле. Архитектурные элементы. Дизайн крыльца вальмовой крыши.Это изображение имеет размер 1640x1281 пикселей и размер файла 0 КБ, вы можете щелкнуть изображение выше, чтобы увидеть большую или полноразмерную фотографию. Предыдущая фотография в галерее - это планы домов в колониальном стиле с шатровой крышей ... Как и в стиле прерий, у Foursquare была низкая шатровая крыша с глубоким навесом. Часто они видны с большим, бедренным центральным слуховым аппаратом. У них есть большое широкое крыльцо, которое проходит во всю ширину дома, и широкие лестницы. Foursquare обычно облицован материалами, которые являются местными для того места, где он был построен.

24.10.2015 · Уклон крыши дома 4:12. Мы планируем односкатную крышу крыльца из металлических кровельных панелей, чтобы она соответствовала крыше дома. Мы планируем привязать крышу крыльца к крыше дома на высоте 6 футов от переднего карниза крыши дома. Крыльцо будет выдвигаться на 6 футов перед домом, поэтому крыша крыльца будет иметь высоту 12 футов, спереди назад. Самый распространенный тип палубной крыши, двускатная крыша имеет треугольную форму, выступает вдоль гребня вниз по центру настила и нависает над замкнутым пространством.Эта палубная крыша со значительным наклоном позволяет обеспечить надлежащий отвод дождя и снега, в отличие от плоской крыши. Двускатная крыша также хорошо сочетается со многими типами архитектуры. 3. Шатровая крыша. Несколько раз ее сдуло ветром, и они хотят, чтобы мы вместо этого построили небольшую крышу крыльца (покрывающую площадь 6x8) над дверью. Проблема в том, что дом облицован кирпичом (цельный кирпич). Я планировал использовать вальмовую крышу для защиты от ветра, а также для того, чтобы исключить необходимость покрытия фронтона материалом, не являющимся кирпичом.

На панели «Построить» диалогового окна «Построить крышу» увеличьте Шаг (в 12) до 10 дюймов, установите флажок в поле «Построить плоскости крыши» и нажмите «ОК», чтобы построить автоматическую вальмовую крышу для этой конструкции. Выберите «3D» > Создать ортогональный вид> Поперечное сечение / Высота, щелкните и вытяните поперечное сечение нашего результата до сих пор, как на изображении ниже. Строительство навеса с односкатной крышей - прекрасный вопрос для дома, как мне приступить к строительству односкатной крыши выступ для двери атриума высотой 6 футов на стеновых стойках поверх толщины двери, чтобы образовать a.

Вальмовая крыша - это крыша с покатыми сторонами. Как и все другие строительные работы, он требует точности и аккуратности при строительстве. Однако, если следовать некоторым основным рекомендациям и использовать соответствующие инструменты, любая строительная работа будет в некоторой степени простой. Продолжить чтение ниже Наше видео дня

Очаровательная веранда, шатровая крыша, великолепные столярные изделия и классические окна с двойным навесом придают очаровательный характер этому очаровательному дому с тремя спальнями. Внутри: просторные спальни, очень большая медиа-комната и богато обставленная прихожая - все это говорит о высоком качестве дизайна.Крытая веранда с шатровой крышей в Гаррисбурге, штат Пенсильвания Крытая веранда с шатровой крышей с небольшой крышей для соединения двойных дверей с главным крыльцом. Этот проект включает 8-дюймовые белые виниловые колонны крыльца с тройной отделкой, которые улучшают качество обслуживания. Размер: прибл. Крыльцо 144 кв. Фута и открытая площадь террасы 144 кв. Фута

Крыльцо с шатровой крышей, переходящее в подъезд с шатровой крышей для Найдите ответы на вопросы, которые вызывают ваше любопытство, в нашей серии «Краткий ответ». Хирург-ортопед Стивен Машке, доктор медицины, наносит этот снимок на болезненные шишки на пальцах из-за остеоартрита.

FOAM-TECH создает превосходные решения по изоляции и контролю за окружающей средой, устанавливая безопасные, экономичные и экологически чистые пенополиуретаны. У нас есть возможность распылять и впрыскивать различные системы пены для достижения высокого значения R, обеспечивая при этом эффективные паро и воздушные барьеры. Угол наклона большинства крыш составляет от 4:12 до 9:12. Если свесы не равны по ширине, примените соответствующую ширину свеса * 2 к соответствующей стороне крыши. Как удачно показано в этом примере, вы можете создать большое крыльцо, похожее на веранду, используя деревянные столбы для поддержки жестяной крыши.1296 [email protected] Комбинированный стиль крыши обеспечивает хороший визуальный интерес к внутренней части вашего крыльца. Экранированное крыльцо вальмовой крыши. Вальмовая крыша спускается в 4 или более направлениях от высокой точки крыши. Это может быть хорошим вариантом, если у вас дома вальмовая линия крыши. Важно работать с опытным разработчиком нестандартных решений. Если вы подумываете об установке металлической кровли самостоятельно и задаетесь вопросом, сможете ли вы это сделать, не волнуйтесь. Крыша - это лишь небольшая часть здания, и за эти годы мы прошли тысячи «новичков» через строительство целого здания ... даже команды мужа и жены, а они все еще женаты!

Теорема Пифагора и метрический квадрат обрамления используются при компоновке компонентов вальмовой крыши.Эти компоненты представляют собой потолочные балки, коньковые доски, стропила, торцевые стойки фронтона, стеновые панели и смотровые площадки. FOAM-TECH создает превосходные решения для изоляции и контроля окружающей среды, устанавливая безопасные, экономичные и экологически чистые пенополиуретаны. У нас есть возможность распылять и впрыскивать различные системы пены для достижения высокого значения R, обеспечивая при этом эффективные паро и воздушные барьеры.

Крышка дворика с шатровой крышей Imbrogno шириной 17 футов и глубиной 14 футов. 2 стойки из обработанной сосны размером 8 x 8 дюймов, плоский потолок, электричество, соответствующая краска и черепица с водосточными желобами.Получено одобрение ТСЖ. Просматривайте изображения, фотографии, изображения, GIF-файлы и видео с откидной крышей на Photobucket. Угол наклона большинства крыш составляет от 4:12 до 9:12. Если свесы не равны по ширине, примените соответствующую ширину свеса * 2 к соответствующей стороне крыши. Как удачно показано в этом примере, вы можете создать большое крыльцо, похожее на веранду, используя деревянные столбы для поддержки жестяной крыши. 1296 [email protected]

Вальмовые крыши имеют пологий наклон и предлагают эстетическое преимущество, обеспечивая прочный и компактный вид конструкции портика.Маркиза для входной двериЗеленые входные двериКоттеджМедная крышаПередняя дверьВнешняя дверь домаДвериВходные двериДверные навесы наливают очарование коттеджа

Деревянная шатровая крыша покрывает внутренний дворик в амхерсте, Нью-Йорк, владельцы этого уникального дома в округе Эри хотели держаться подальше от погодных условий и больше использовать свой задний двор, поэтому они связались с вольерами на западе кто специально спроектировал красивое покрытие, в настоящее время доступно почти шесть различных типов конструкций крыш патио, которые обычно есть у людей, это зонтик из тканевого листа, затененная решетчатая пергола из дерева, и интегрированные крыши, которые хотят обеспечить крышу или какой-либо тип затененной структуры для вашей жизни на открытом воздухе площадь ... Вальмовая крыша имеет плоскости крыши, построенные над каждой внешней стеной в плане, над которой нет другой стены. Чтобы создать шатровую крышу с помощью ручных плоскостей крыши Мы будем использовать существующий план из раздела выше, но сначала нам нужно будет удалить существующие плоскости крыши в нашем плане, выбрав «Построить»> «Крыша»> «Удалить плоскости крыши». Крыльцо с шатровой крышей, как крыльцо с шатровой крышей для Найдите ответы на вопросы, которые вызывают ваше любопытство, в нашей серии «Краткий ответ». Хирург-ортопед Стивен Машке, доктор медицины, наносит этот снимок на болезненные шишки на пальцах из-за остеоартрита.

Абстрактные Животные / Дикая природа Искусство Фон / Текстуры 1 последнее обновление 2020.10.27 Красота / Мода и красота / Модные здания / Достопримечательности Бизнес / Финансы для 1 последнее обновление 2020.10.27 Знаменитости Планы A Porch Easy Woodworking 27 октября 2020 г. (🔴 Доступ 24/7) | Планы вальмовой крыши для крыльца. Полные инструкции от начала до конца.how ... Oct 09, 2019 · При подготовке к пристройке крыльца можно сделать несколько разрезов внутри сарая с черными ставнями. Эта рама и крыша сделаны по проекту Wayland. Метод для моей мамочки переднего крыльца, украшающего макеты с дизайном центральной вальмовой крыши в некоторых планах обрамления, король пост мы.15 апр.2019 г. · Вот несколько фотографий колониальных домов с шатровой крышей. Используйте эту возможность, чтобы увидеть некоторые галереи, чтобы вдохновить вас, мы обнаружили, что это художественные изображения. Надеюсь, полезно. Информация о каждом изображении, которое мы получаем, включая размер и разрешение. Наведите указатель мыши и щелкните изображение, чтобы увидеть изображение большого или полного размера. Если вы думаете, что это полезная коллекция, вы можете ...

У этой причудливой крытой задней веранды есть изюминка, которая хорошо сочетается с мебелью, которая отличается более женственными линиями.Плетеные или стройные ножки украсят это красивое пространство, не подавляя его романтики или девичьего очарования. В «Доме ручной работы» смешалось необычное сочетание цветов и предметов мебели. Вы получаете персонализированный вид на ... Крыльцо проектирует шатровую крышу в колониальном стиле в поиске Google. Это одно из изображений из 16 лучших шатровых планов колониальных домов из галереи фотографий Архитектурные планы. Это изображение имеет размер 1640x1281 пикселей и размер файла 0 КБ, вы можете щелкнуть изображение выше, чтобы увидеть большую или полноразмерную фотографию.Предыдущая фотография в галерее - планы дома с шатровой крышей в колониальном стиле ...

Мы строим бунгало Craftsman Bungalow в Фармингтоне, штат Мэн. У дома есть шатровые крыши и открытая веранда. Крыша крыльца является неотъемлемой частью основного дома, как показано на прилагаемом рисунке. У меня вопрос: нужно ли утеплять потолок крыльца пароизоляцией, как внутренние потолки? Мы планируем использовать изоляцию Roxul с пароизоляцией в главном доме, чтобы получить R ... Мы хотели бы сделать конструкционный гребень и сохранить открытый потолок собора.В настоящее время у меня есть тройная балка 2х12х16, образующая коньковая балка, и двойная балка 2х8 поверх столбов 6х6. Стропила 2x8 на 24-дюймовых центрах, охват черновых 10,5 футов. Прекрасный серый эскиз представляет существующую линию крыши и фронтальное вентиляционное отверстие. Бунгало с шатровой крышей Sellwoods эпохи стрелы и его стандартный четырехкомнатный план первого этажа, в том числе был домом для верхнего этажа. шатровая крыша, написанная smallhousebliss, этот небольшой дом с треугольным планом этажа расположен на узкой полоске участка, зажатой между дорогой и рекой, высокая скатная крыша объединяет внешний вид и является наиболее доминирующей характеристикой французского загородного дома с планами дома.Экранированная веранда с настилом TimberTech Evolutions из орехового дерева. Перила полностью композитные с алюминиевыми балясинами. Угловой газовый камин со встроенным уголком для LED-телевизора.

Щенки Помского на продажу в августе.

Дом в Вест-Брукфилде с каменной кладкой и шатровой крышей терракотового типа за 995 тысяч долларов - Новости - telegram.com

WEST BROOKFIELD - Этот изысканно построенный дом на набережной представляет собой потрясающее сочетание американской нормандской архитектуры и элементов романского стиля Ричардсона в сочетании с роскошными удобствами, такими как крытый бассейн, и все это по цене объявления в 995000 долларов.

Зарегистрированная владелица Ката Кереши и ее ныне покойный муж купили землю, на которой находился небольшой домик, в 1998 году за 215 000 долларов. Пара наняла архитектора и приступила к двухлетнему строительству.

Ричардсоновский романский стиль назван в честь архитектора Генри Хобсона Ричардсона, вдохновленного древнеримской архитектурой.

Влияния Ричардсона видны в округлых арках над окнами и дверными проемами дома площадью 5300 квадратных футов по адресу 19 Hill Brook Drive, откуда открывается вид на озеро Уикабоаг площадью 320 акров.

В дополнение к архитектурным особенностям, каждый номер украшен уникальными камнями, мрамором и деревом.

Обширный каменный фасад и терракотовая вальмовая крыша производят сильное первое впечатление.

Входная дверь из цельного дерева, изготовленная из древесины, произрастающей в Западном Брукфилде, ведет в двухэтажное фойе с мраморным полом с мозаичной мозаикой и фреской в ​​голубом небе на потолке.

Большая кухня-столовая с множеством нестандартных шкафов из вишни, мраморным полом и гранитными столешницами.С кухни через французские двери находится четырехсезонная комната с мраморными стенами, каменными шиферными полами с мозаичной мозаикой и дровяным камином.

На первом этаже также находится гостиная с кленовым полом, пропановый камин, соборные потолки и стена с панорамными окнами, которые подчеркивают вид на воду.

В главной спальне на первом этаже есть гостиная и офисные помещения. В главной ванне много мебели и мраморных поверхностей.

Полы из бразильской вишни покрывают верхний уровень, на котором находится полностью оборудованная ванная комната и две большие спальни, в каждой из которых есть гардеробные и общая зона отдыха с видом на гостиную и озеро.

В законченном цокольном этаже есть семейная комната с дровяным камином, большая спальня, еще одна ванная с туалетом и горки, ведущие во внутренний дворик и костровую яму на берегу озера.

Также на нижнем уровне находится крытый бассейн с подогревом и соленой водой с джакузи.

Этот объект недвижимости зарегистрирован у агента Дэниела Месерви из компании Mathieu Newton Sotherby’s International Realty в Вестборо.

«Лучшая черта этого дома - то, как он расположен на участке, откуда открывается лучший вид на озеро, при этом в дом проникает естественный свет», - сказал Месерэй.«Почти из каждой комнаты открывается вид на озеро».

Дом находится на том месте, которое Месерви назвал «более тихим концом» озера Викабоаг, где можно круглый год отдыхать, в том числе с трапа для общественных лодок и городского пляжа.

Примечание редактора: это еженедельная статья о недвижимости на рынке в Центральном Массачусетсе.

Отправьте недвижимость на рассмотрение Дома недели на [email protected]

Дом с большой шатровой крышей

Этот дом для семьи из четырех человек, спроектированный архитектурно-дизайнерским бюро Naoi, расположен в фермерском районе, превратившемся в пригород, в префектуре Сига.Чтобы создать условия для жизни в гармонии с природой для жителей, любящих природу, архитекторы учитывали окружающий ландшафт при проектировании дома в стиле ранчо. Отрезав одну плоскость большой вальмовой крыши и заменив ее остекленной стеной, они установили связь с внешним миром, не жертвуя приватностью. «Мы хотим создать простую, универсальную архитектуру, которая позволит жителям ощущать мир природы независимо от того, что их окружает», - говорят Кацутоши и Норико Наои, супруги, возглавляющие фирму, об их подходе к дизайну.Мы спросили их о проекте.

Внешний вид

Расскажите, пожалуйста, о проекте.

Этот проект исследует возможности загородной архитектуры. Участок двойного размера является частью жилого дома в бывшем сельском районе, с большим количеством места для дома и отдельным гаражом на две машины. Мы предложили клиенту, садовнику, глубоко любящему природу, тему «связи между застроенным пространством и миром природы».План сочетает в себе открытое пространство и спокойное открытое здание в стиле ранчо.

Вид на гостиную из спальни
Гостиная вид из кухни

Что было для вас самым важным в процессе проектирования?

Мы чувствовали, что в контексте нового жилищного строительства открытый фасад, который передает присутствие жителей, внесет чувство безопасности в городской пейзаж, в то время как сад поможет воссоздать природу, утраченную с развитием.Большая шатровая крыша - это наша дань уважения традиционному сельскому ландшафту, который также был утерян с развитием. Время, проведенное семьей на природе в тени этой крыши, является символом дома, который, как мы надеемся, будет способствовать созданию благоприятной жизненной среды в более широком районе.

Гостиная и коридор наверху
Глядя на гостиную из коридора

С какими проблемами вы столкнулись в проекте? Как вы на них ответили?

В прошлых проектах нам удавалось разрабатывать универсальные дизайны для определенных контекстов, но этому сайту не хватало привязки для этого процесса.Поскольку в ситуации отсутствовал какой-либо порядок, мы использовали вопрос о потенциальном воздействии конструкции на окружающую среду и городской пейзаж в качестве центрального пункта при проектировании.

Детская
Подход

Что вы узнали из этого проекта? Что вы возьмете из этого в будущие проекты?

Еще до того, как мы начали этот проект, мы чувствовали, что вместо конкретных решений проблем проектирования архитекторам необходимо предлагать общие решения, которые принесут новое понимание обществу.Этот проект укрепил это убеждение.

Пространство под лестницей

Как этот проект вписывается в современные архитектурные тенденции, такие как экологичность, социальная функция или технологии?

Глядя на современные архитектурные тенденции, кажется, что большинство зданий спроектировано только для удовлетворения непосредственных или очень конкретных желаний.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
