Естественная вентиляция подвала: Вентиляция в подвале частного дома

видео-инструкция по монтажу своими руками, особенности устройства естественного вентилирования подвального помещения, схема, цена, фото

Подвал в доме может использоваться не только как хранилище заготовок и овощей – на нижнем уровне могут располагаться спортзал или даже сауна. И если качественной гидроизоляции пола и стен уделяется большое внимание, то о вентиляции зачастую забывают. Между тем, недоработки вытяжки могут служить главной причиной сырости, именно поэтому необходима вентиляция подвала – своими руками можно без труда сделать хорошую систему.

Стоит отметить, что очень часто причиной сырости является именно недостаток движения воздуха, а не грунтовые воды. Очень часто система присутствует, но ее характеристики недостаточны, или система собрана не по правилам, и при определенном направлении ветра она практически не функционирует.

При хорошей вентиляции подвал может стать украшением вашего дома

Содержание

Что необходимо учитывать при планировании системы вентиляции

Лучше всего предусмотреть все особенности конструкции еще до начала строительства. Так вы сможете увязать все коммуникации дома.

Проектирование

Если вы разработаете устройство вентиляции в подвале заблаговременно, сможете избежать больших проблем и лишних затрат в дальнейшем, сделать систему при возведении гораздо проще, чем в готовой постройке.

Главное, учесть следующие факторы:

• Особенности конструкции – в небольших подвалах зачастую хватает и отдушин, которые располагаются в фундаменте, они могут обеспечить необходимую интенсивность движения воздуха, выветривая лишнюю влагу и таким образом защищая деревянные элементы и бетонные перекрытия.
• Если площадь помещения составляет от 20 до 50 м², необходима более сложная схема вентиляции подвала. Это, так называемая, естественная система или приточно-вытяжная. Оно состоит из двух каналов, движение воздуха по которым обусловлено разницей температур внутри и снаружи помещения.

Через такие устройства осуществляется забор воздуха при естественной вентиляции

• Если площадь вашего подвала превышает 50 м ²при высоте стен свыше 2 метров, лучше всего подойдет принудительная система воздухообмена. Она отличается высокой производительностью, широким спектром настроек – от объема воздуха до его температуры и влажности. Но ее гордо сложнее сделать, да и цена такого проекта значительна.

Подготовительные мероприятия

Вентиляция для подвала требует наличия определенного набора материалов и инструментов:

• Если у вас будут использоваться только продухи цоколя, понадобятся куски пластиковой трубы, длина которых равна ширине фундамента и решетки на наружную сторону для защиты помещения от грызунов и других мелких животных и птиц.
• Естественная вентиляция состоит из двух вентиляционных каналов: приточного и вытяжного. Это трубы, которые могут быть изготовлены из пластика, оцинкованной либо нержавеющей стали. Их количество зависит от особенностей проекта, глубины подвала и общей высоты здания.

Вытяжной канал располагается под потолком подвала

• Если требуется производительная вентиляция в подвальном помещении, которая кроме протока воздуха будет обеспечивать и необходимый микроклимат, подойдет принудительная система. Она состоит из множества частей: воздуховодов, диффузоров, нагнетательного блока и многого другого.
• Из инструмента понадобится шуруповерт, перфоратор, ножницы для резки металла либо пластика, измерительный инструмент. Также лучше запастись герметиком, различным крепежом и другими необходимыми приспособлениями.

Особенности процесса монтажа

В зависимости от выбранного типа, сложность работ и их характер значительно отличается, рассмотрим подробнее каждый из них.

Система продухов

Самый простой и легкий в исполнении вариант, так устраивается вентиляция подвальных помещений небольшой площади:

• Приобретается сантехническая труба диаметром 110 мм, она нарезается на куски, равные толщине фундамента.
• При заливке цоколя ставятся трубы, высота их расположения – как можно выше от земли, чтобы их не заметало снегом в зимний период.
• После снятия опалубки с фундамента наружная часть закрывается с помощью сеток либо решеток.

На этом работы можно считать завершенными. При этом не стоит допускать типичных ошибок – делать слишком мало продухов и не делать их на внутренних перегородках здания, ведь если воздух не будет двигаться, в подвале частного дома все равно будет царить сырость.

Важно!
Помните, что наилучший эффект достигается при расположении отверстий на одной линии, как в наружных, так и внутренних перегородках, так воздух сможет двигаться беспрепятственно.

На фото: достаточное количество продухов – залог хорошей вентиляции

Естественная система

С помощью этого способа осуществляется вентиляция подвалов и погребов в большинстве домов.

Главными особенностями работ можно выделить следующие факторы:

• Отверстия под воздуховоды лучше предусмотреть еще на этапе строительства. Пробивать огромные дырки в готовых конструкциях – работа очень сложная и зачастую ее невозможно сделать без специального оборудования.
• Еще при проектировании помните, что трубы должны располагаться в противоположных углах помещения.
• Расположение приточного канала должно соответствовать следующим требованиям: высота воздухозаборника снаружи здания – не ниже 50 см от уровня земли, высота раструба в подвале – не выше 50 см от пола.
• В нижней части вытяжного коллектора необходимо расположить емкость для сбора конденсата, внизу которой должен быть предусмотрен краник для слива влаги.
• Вытяжная труба должна располагаться под потолком или непосредственно в нем. При этом ее высота снаружи здания должна быть выше конька как минимум на 40 см. Только так можно гарантировать нормальную тягу.
• Диаметр труб определяется исходя из площади помещения и объема воздуха в нем. Расчет вентиляции подвала – дело ответственное, поэтому на размере воздуховодов экономить не стоит, лучше предусмотреть заслонки на них для регулировки потока воздуха. Как правило, для помещения площадью от 30 до 40 м² хватает трубы диаметром 120 мм.

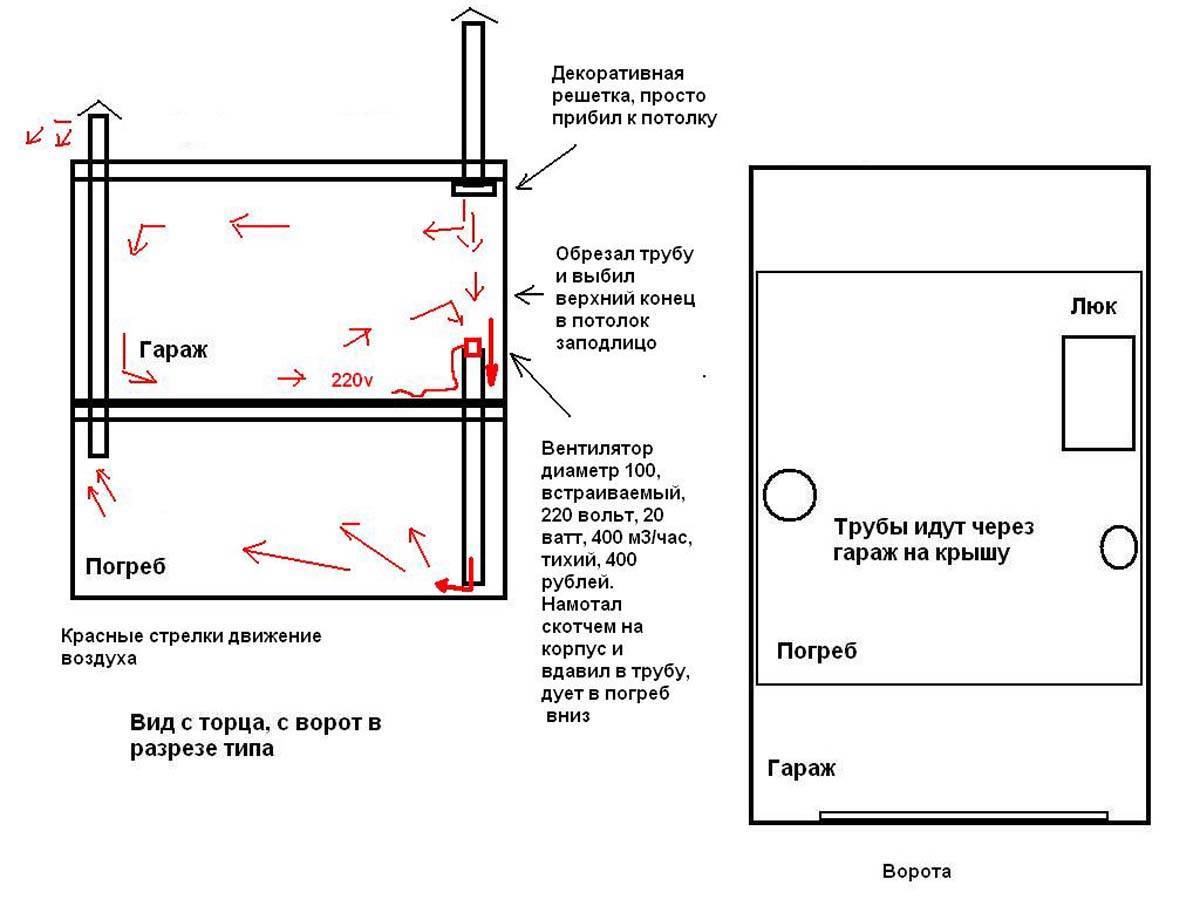

На схеме показана естественная вентиляция в подвале, устроенная по всем правилам

• Крепление труб к стене осуществляется с помощью специальных хомутов, они надежно и прочно фиксируют всю систему.

Совет!
Если вы расположите вытяжную трубу рядом с дымоходом, то тяга существенно улучшится за счет подогрева воздуха.

Система принудительной вентиляции

Самый прогрессивный вид вентиляции. Ведь она не зависит от направления ветра, температуры воздуха и других условий, это гарантирует постоянное поддержание в помещении оптимального микроклимата.

Сравнительный анализ двух типов вентиляции

Как видно из таблицы, принудительная система гораздо технологичнее и стабильнее, она всегда работает в заданном режиме. Но она требует работ по обслуживанию, чистке и замене фильтров. Необходим постоянный контроль над системой, кроме того, оборудование издает шум, а если пропадет электроэнергия, оборудование и вовсе остановится.

К основным особенностям можно отнести следующие:

• Если естественная вентиляция в подвале своими руками – занятие осуществимое, то принудительная гораздо сложнее.
• Перед установкой необходимо произвести расчеты с целью определения необходимой мощности оборудования.
• Если вентиляция будет делаться только для погреба, то различные блоки управления и кондиционирования можно не использовать – достаточно двух вентиляторов – на приточной и вытяжной трубе, при этом инструкция по их установке обязательна к ознакомлению.

Включив вентилятор в систему, мы получаем принудительное нагнетание воздуха

Вы можете быть уверены, что вентиляция подвального помещения будет производиться должным образом. Расположение и крепление воздуховодов ничем не отличается от работ по устройству естественной вентиляции, поэтому подробно рассматривать этот вопрос нет смысла.

Вывод

Если вы хотите, чтобы в вашем подвале было всегда сухо, обязательно позаботьтесь о вентиляции помещения, ведь оно расположено в земле и подвержено постоянному воздействию высокой влажности. Видео в этой статье раскроет некоторые вопросы еще подробнее и наглядно расскажет о некоторых особенностях монтажа.

Вентиляция подвала в частном доме

Главная » Оборудование » Вентиляция подвала в частном доме

Поддержание нормального для проживания микроклимата в доме просто необходимо. Для этого существует масса устройств и систем, о которых всегда помнят. Но иногда забывают о том, что подвал тоже нуждается в своем микроклимате ничуть не меньше, чем жилые помещения, а временами даже больше — влага и перепады температур могут привести к нежелательным процессам, а чтобы этого не случилось, как минимум нужно подумать о вентиляции.

Содержание:

1. Вентиляция в подвале и ее виды
2. Вентиляция принудительного типа
3. Принцип действия принудительной вентиляции
4. Естественная вентиляция цоколя
5. Принцип естественной вентиляции подвала

Вентиляция в подвале и ее виды

Подвальная вентиляция должна быть заложена еще в проекте дома, поскольку очистка воздуха именно в этом хозяйственном помещении важна не меньше, чем вентиляция в доме. Вентиляция подвала частного дома, организованная по всем правилам и нормам, поможет уберечься от появления грибков и плесени на стенах и других поверхностях, что увеличит срок службы как материалов отделки, так и в целом подвального помещения. Правильная циркуляция воздуха в подвале позволит лучше сохранить ваши продукты, да и находиться в подвале с хорошей вентиляцией гораздо приятнее.

Правильный воздухообмен в подвальном помещении возможен только при обустройстве системы вентиляции, а в частности подвальных вентиляционных каналов. Воздухообменные системы цокольных помещений могут устраиваться по одному из двух типов:

1.  Принудительная вентиляция.
2.  Естественная вентиляция.

Чтобы определиться с типом вентиляции, который наиболее будет отвечать условиям конкретного помещения необходимо кое-что узнать о каждой из них. Чем мы сегодня и займемся.

Вентиляция принудительного типа

Оговоримся сразу, это удовольствие не из дешевых. Довольно много оборудования задействовано в системе принудительной вентиляции, это, во-первых, а во-вторых, такая вентиляция подразумевает не только вентиляцию одного подвала, но и других помещений в доме. Она состоит из многих компонентов, а главные из них:

• каналы вентиляции;
• кондиционер или нагнетатель отопительного оборудования;
• воздухозаборники;
• отводы воздуха;
• суммирующая арматура;
• диффузоры подачи воздуха.

Принцип действия принудительной вентиляции

Эффективность системы вентиляции обеспечивается воздухом с улицы, который нагнетается всасывающим вентилятором не непосредственно в помещение, а в систему. В вентиляционной системе он проходит фильтрацию, хотя некоторые конструкции опускают фильтрующие элементы. Очень важный момент — после фильтрации воздух может подогреваться или наоборот охлаждаться, в зависимости от того, какие условия заданы.

После изменения температуры воздух подается по одному из ответвлений воздуховода в подвальное помещение. Самое основное преимущество такой системы в том, что она абсолютно не зависима от погоды. Владелец сам может регулировать температуру подаваемого воздуха, количество воздуха и его качество. Минусы ее вполне предсказуемы — высокая цена, сложный монтаж и сложное обслуживание.

Естественная вентиляция цоколя

Простая, известная еще с древних времен, система, работает сама по себе, используя элементарные законы физики. Больших затрат она не требует, но точные расчеты не помешают. Еще одним ее плюсом можно назвать то, что она будет функционировать в любом случае, даже, если неправильно рассчитана. Эффективность может зависеть от проектировки, но работоспособность системы — 100%.

Приточный канал, продуха, вытяжной канал. Вот и вся система. Принцип ее работы основан на разнице температур внутри помещения и снаружи. Разница температур и вызывает циркуляцию воздуха. Система сильно зависит от давления и от температур воздуха, поэтому сила тяги непостоянна. Но даже несмотря на то, что система естественной вентиляции не может обеспечить полный воздухообмен, она работоспособна в любом случае.

Принцип естественной вентиляции подвала

Если правильно рассчитать систему, то она сможет полноценно обеспечивать подвальное помещение свежим воздухом круглый год. В первозданном виде система состоит только из вентканалов и шахт, но может комплектоваться дополнительными нагнетателями для увеличения эффективности воздухообмена. Движущей силой для естественной вентиляции является разница внешней и внутренней температуры. Также на скорость и на продуктивность воздухообмена может сильно влиять направление и скорость ветра. Если учесть приоритетные направления ветра и правильно вывести вводные и выводные каналы, то можно существенно повысить производительность всей системы циркуляции воздуха в подвале.

При любой этих двух систем вентиляции необходимо периодически проверять состояние воздуховодов и проверять систему на работоспособность. Также специалисты рекомендуют устанавливать в подвале спиртовой термометр, прибор для измерения влажности воздуха. Если система настроена правильно, то влажность воздуха в подвале должна быть не более 80%, а температура — 1-10°С. В случае, если подвал предназначен для пребывания людей, то влажность должна быть не более 60%. Микроклимат в подвале нужно поддерживать, тогда вся постройка сможет служить долго, а подвал будет полностью функциональным помещением.

Как проветрить подвал

Если у вас нет достаточной вентиляции в вашем подвале, вы можете столкнуться с серьезными проблемами, такими как проблемы со здоровьем, слишком высокая влажность в вашем подвале, плесень и грибок, вредители, неприятные запахи и даже структурные повреждения вашего дома.

К счастью, есть много простых способов проветрить подвал, в том числе открыть окна и двери, установить механическую систему вентиляции или включить вентилятор, очиститель воздуха или осушитель воздуха. Многие из этих решений являются экономически эффективными и могут сэкономить вам массу времени, денег и стресса в будущем.

Горячий воздух поднимается вверх, и если у вас в подвале нет нормальной вентиляции, то можно получить довольно серьезные проблемы, не говоря уже о возможном длительном воздействии радона.

Продолжайте читать, чтобы узнать больше о шести основных причинах, по которым вам необходимо улучшить качество воздуха в подвале:

Ваше здоровье . Неправильная вентиляция может привести к ряду серьезных осложнений со здоровьем. Воздух должен циркулировать и заменяться свежим кислородом; если этого не происходит, то вы будете дышать спертым воздухом, который содержит избыток токсинов, загрязняющих веществ и других загрязнителей воздуха, все это может вызвать раздражение глаз, носа и горла. Для тех, у кого проблемы с дыханием и ранее существовавшие заболевания легких, ущерб от плохого качества воздуха может быть еще хуже.

Наличие грибка и плесени. Избыточная влажность может вызвать плесень и грибок, что является очень серьезной проблемой, которая может привести к ряду серьезных заболеваний. Более того, плесень и грибок также могут повредить вашему дому. Когда плесень и грибок не контролируются, они могут повредить структурную целостность вашей собственности, а иногда даже сделать ваш дом непригодным для проживания, пока они не будут удалены профессионально.

Повреждение стен, потолков и краски. Высокая влажность может привести к серьезным повреждениям стен, потолка и лакокрасочного покрытия. Когда влага попадает на стены, она просачивается в краску, что может привести к ее отслаиванию, растрескиванию и отслаиванию. Это может показаться мелочью, но любой, кому когда-либо приходилось ремонтировать треснувшую краску, скажет вам, насколько это может быть кошмаром.

Плохой запах и запах. Если у вас в подвале нет надлежащей вентиляции, то это только вопрос времени, когда от вещей начнет пахнуть вонь, и это еще мягко сказано. Темнота и влажность — очень плохая комбинация, когда дело доходит до неприятных запахов, и такие запахи могут сохраняться в течение длительного времени, и часто их очень трудно удалить из вашего дома.

Идеальные условия для вредителей. Всех видов насекомых и других вредителей привлекает теплая и влажная среда, поэтому ваш подвал может быть для них очень привлекательным. Плохая вентиляция и слишком высокая влажность могут привести к заражению муравьями, грызунами, тараканами, термитами, блохами и многим другим. Удаление любого из этих вредителей будет стоить значительной суммы денег. В некоторых случаях, например, в случае с термитами, эти вредители могут даже нанести непоправимый ущерб вашему дому, ремонт которого обойдется еще дороже.

Повреждение деревянной мебели. Если в вашем подвале слишком высокая влажность, вы со временем заметите, что мебель и другие деревянные элементы в вашем доме начинают портиться. Плесень и влага могут оседать на древесине, что может разрушить прекрасную отделку вашей мебели и полов, а иногда даже навсегда испортить эти функции.

Давайте рассмотрим несколько простых способов проветрить подвал без лишних затрат.

Хорошей новостью является то, что существует множество способов добавить вентиляцию в подвал, что значительно снизит вероятность того, что вы столкнетесь с какой-либо из упомянутых выше проблем. Итак, давайте рассмотрим лучшие способы проветрить подвал, чтобы вы могли сэкономить массу времени и денег на решение подобных проблем в будущем.

Естественная вентиляция просто означает наличие адекватного воздушного потока. Когда вы позволяете воздуху течь и циркулировать естественным образом по всему подвалу, влага будет постепенно испаряться, что снизит вероятность того, что вы столкнетесь с проблемами.

• Окна. Не во всех домах есть окна в подвале, но если у вас они есть, то вам обязательно стоит этим воспользоваться. Открытие окна позволит выйти лишней влаге, что поможет решить все проблемы, которые мы рассматривали.

• Двери . Периодическое открывание двери позволит рассеять любую влагу в подвале, что значительно снизит вероятность ее проникновения в потолок, стены или мебель. Открыв двери в подвале, вы также сможете снизить риск появления плесени и грибка.

Хотя системы механической вентиляции иногда дороже, они являются одними из наиболее эффективных средств защиты от влаги, плесени и грибка. Когда вы рассматриваете стоимость ремонта конструкции вашего дома или найма профессиональной компании по удалению плесени, затраты часто оправдывают себя.

• Вентиляторы . Простая башня или вращающийся вентилятор также могут обеспечить хорошую вентиляцию в вашем подвале. Позволяя воздуху циркулировать, вентилятор может охлаждать окружающую среду, что снижает вероятность появления вредителей, неприятного запаха и плесени. Вы можете найти хороший вентилятор менее чем за 100 долларов, поэтому во многих случаях это наиболее экономичное решение, особенно в небольших подвалах.

• Кондиционер . Конечно, если у вас в подвале есть кондиционер, то вы получите большую циркуляцию воздуха и вентиляцию. Однако, даже если у вас есть кондиционер, работающий наверху, пока вы оставляете дверь открытой, вы все равно сможете получить хорошую вентиляцию от вашего кондиционера, особенно если это мощный современный блок.

Очиститель воздуха является одним из лучших решений для дополнительной вентиляции подвала. Тем не менее, важно, чтобы вы выбрали правильный очиститель воздуха для работы. Для подвалов лучшим выбором будет очиститель воздуха с системой фильтрации HEPA медицинского класса, поскольку он будет отфильтровывать переносимые по воздуху загрязнители, которые процветают в этой среде. Если у вас есть проблемы с запахом или летучими органическими соединениями, вам также нужно найти что-то с активированным углем, которое будет удалять загрязняющие вещества с помощью адсорбции.

Также очень важно выбрать устройство, рассчитанное на размеры вашего подвала. Небольшой очиститель воздуха в большом подвале практически не будет иметь никакого эффекта, и наоборот. Обязательно используйте устройство с высокой скоростью подачи чистого воздуха (CADR) или, по крайней мере, устройство с адекватным значением CADR для размера вашего подвала.

И последнее, но не менее важное: осушители являются наиболее эффективным способом удаления влаги из воздуха, поэтому, установив осушитель в подвале, вы сможете предотвратить многие проблемы. обсуждалось выше. В зависимости от размера вашего подвала вам понадобится осушитель с резервуаром достаточного размера, чтобы свести к минимуму необходимость его слишком частого опорожнения. Вам придется следить за своим устройством, так как не рекомендуется оставлять его включенным постоянно. Вот несколько правил, которые можно и чего нельзя делать:

Общие вопросы о вентиляции подвала

Если вы начинаете замечать какие-либо из описанных выше проблем, скорее всего, у вас в подвале недостаточно вентиляции. Дома с системой кондиционирования обычно имеют хорошую вентиляцию. Однако, если в вашем подвале нет окон, рассмотрите возможность использования одного из решений, обсуждаемых в этой статье, для улучшения циркуляции воздуха.

🤔

Лучший способ избавиться от запахов в подвале — использовать очиститель воздуха с фильтром с активированным углем и высоким показателем CADR. Активированный уголь поглощает запахи и может эффективно устранить неприятные запахи из вашего дома.

🤔

Многие решения, которые мы рассмотрели в этой статье, экономичны, включая использование вентилятора, очистителя воздуха или осушителя. Конечно, открытие окна бесплатно.

Если в вашем подвале нет надлежащей вентиляции, вы можете столкнуться с рядом серьезных проблем. Проблемы со здоровьем, структурные повреждения, плесень, грибок и вредители — все это опасности, с которыми вы можете столкнуться.

Тем не менее, есть много способов улучшить вентиляцию вашего подвала, в том числе приоткрыть окно, оставить приоткрытыми внутренние двери подвала, включить вентилятор, включить очиститель воздуха с фильтром HEPA и/или использовать осушитель.

Узнайте, что мы считаем лучшими очистителями воздуха для вашего подвала или лучшими осушителями для вашего подвала.

Освещение и вентиляция подвалов

Реклама

1 из 20

Инженерное дело

Система освещения и вентиляции в подвале Кредит: Фахад Шейх Лулуа Назир Сатья Мехта Массарат Саид Рукайя Сиамвала

Объявление

Объявление

Объявление

Освещение и вентиляция подвалов

1. ОСВЕЩЕНИЕ И ВЕНТИЛЯЦИЯ В ПОДВАЛАХ УЧАСТНИКИ ГРУППЫ Фахад С ЛУЛУА Н КАРАН А САТЬЯ М МАССАРАТ С РУКАЯ С
2. ВЕНТИЛЯЦИЯ • В подвалах требуется эффективная вентиляция, так как она частично или полностью ниже уровня земли. • В зависимости от полезности подвалов различные необходимо обеспечить вентиляцию. • Например, вентиляция автостоянок важна для предотвращения накопление ядовитых паров и горючих газов из выхлоп двигателя, а также для удаления дыма в случае пожара. • Также для поддержания цикла воздухообмена, рассеивания запаха, предотвращения удушье и поддержание нормальной температуры. • Существует 2 типа систем вентиляции: 1. Естественная вентиляция 2. Искусственная вентиляция
3. ЕСТЕСТВЕННАЯ ВЕНТИЛЯЦИЯ  Естественная вентиляция использует естественные воздушные потоки, но этот тип вентиляция работает только для подвалов с окнами, которые стратегически помещается и может открываться и закрываться. В то время как естественный метод сохраняет энергии, это требует больше работы. Окна должны открываться в обычном режиме интервалы и закрыты во время дождя или ночью, чтобы предотвратить злоумышленников от входа в подвал. Для достижения наилучших результатов окна должны быть напротив друг друга по подвальному пространству, следуя естественным сквознякам подвал.  Влажный подвал нуждается в дополнительной вентиляции, такой как вентиляторы или осушитель. Если в подвале постоянно сыро, то скорее всего естественный способ недостаточно, и может потребоваться более механическая система.  Если в подвале два и более окон, то естественная вентиляция является отличным Вариант для снижения влажности при одновременном сохранении энергии. Открытие на уровне цоколя Вентилятор
4. Аэродинамическая труба для вентиляции Напольный гриль Осушители Работающий Туннель для света и вентиляции Раздел Внешний вид напольной решетки Работа осушителя Новая технология Старая технология
5. МЕХАНИЧЕСКАЯ ВЕНТИЛЯЦИЯ • Система вентиляции здания, в которой используются вентиляторы с принудительной подачей воздуха для подачи свежего воздуха во время работы. естественных сил давления воздуха и гравитации недостаточно для циркуляции воздуха через здание. • Используется для управления Качество воздуха в помещении Избыточная влажность Запахи Другие загрязнители воздуха Преимущества механической вентиляции Лучший воздух в помещении качество Больше контроля, чем естественная вентиляция Улучшенный комфорт
6. ТРАДИЦИОННЫЕ СИСТЕМЫ (ВЕНТИЛЯЦИОННЫЕ МЕХАНИЧЕСКИЕ ВЫТЯЖНЫЕ СИСТЕМЫ) • Традиционные механические вытяжные системы используют воздуховоды из листового металла для транспортировки испарения или дым выбрасываются во внешнюю атмосферу. • Воздуховоды должны быть равномерно распределены по автостоянке, а также иметь низкое для обеспечения точек извлечения низкого уровня. Канальные механические вытяжные системы разрешены правилами, но редко используется в настоящее время  Воздуховод проходит под потолком, уменьшая и без того ограниченную высоту обычно доступны.  Нижние опорные балки требуют установки воздуховода под ними, таким образом еще больше уменьшая высоту.  Требуются точки эвакуации на низком уровне, часто требующие защитных барьеров для их, и они занимают ценную площадь.  Высокие начальные и текущие затраты на техническое обслуживание.
7. СТРУЙНЫЙ ВЕНТИЛЯТОР, СТРУЙНАЯ СТРУЯ, СТРУЙНАЯ ВЕНТИЛЯЦИЯ, ИМПУЛЬСНЫЕ ИЛИ ИНДУКЦИОННЫЕ СИСТЕМЫ • становятся все более популярными, так как позволяют решить многие проблемы, связанные с воздуховод. • Струйные вентиляторы были разработаны для проветривания подвалов небольшой струей воздуха с чрезвычайно высокой скоростью. Струйный вентилятор, струйный вентилятор, струйный вентилятор или импульсный вентилятор: Осевой вентилятор, установленный внутри входного и выходного цилиндрического глушителя. Струйные вентиляторы могут обеспечить тягу до 50 Н. Подходит для большинства парковок малого и среднего размера. Индукционный вентилятор: Центробежный вентилятор с воздухозаборником, расположенным под корпусом вентилятора и выпуск через отверстие уменьшенного размера, индукционные вентиляторы могут обеспечить до 100 Н тяги. Подходит для средних и больших парковок
8. • Импульсные системы вентиляции направляют воздух через парковку к одну точку извлечения, а не тянуть его к нескольким точкам извлечения как канальная механическая вытяжная система. • Количество и расположение вентиляторов тщательно подобраны, чтобы нет мертвых зон (там, где нет притока воздуха) для дыма и застаиваться и собираться. • Низкий уровень шума Поскольку главные вытяжные вентиляторы относительно меньше в традиционной системе шум значительно ниже. • Низкая стоимость Струйные вентиляторные системы стоят меньше, чем сопоставимые воздуховодные системы.
9. УСТАНОВКА СТРУЙНЫХ ВЕНТИЛЯТОРОВ
10. • Освещение является одним из наиболее важных аспектов подвальных помещений. С подвал в основном находится под землей, там плохая видимость, что может привести к несчастным случаям. • Есть 2 типа освещения  Естественное освещение – Это доступно только в дневное время. Также в крупном размере подвалов свет из проемов может не доходить через.  Механическое освещение – Можно использовать в любое время суток. Не зависит от климата факторы. Может достигать всех частей подвала. ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ
11. ЕСТЕСТВЕННОЕ ОСВЕЩЕНИЕ Эта система позволяет проникать солнечному свету в подвал через отверстия. Естественное освещение также придает эстетическую ценность цокольному этажу. не заставляйте пользователя чувствовать себя застрявшим в пещере. СТРАТЕГИИ ДНЕВНОГО ОСВЕЩЕНИЯ В ПОДВАЛЕ-  Частично затонувшие стены  Внутреннее или внешнее потолочное освещение  Входные стены  Дорога построена на том же уровне, что и подвал  Использование световых колодцев  Полностью белая стена  Использование зеркал и отражателей  Солнечная труба или солнечная трубка  Открытая планировка этажа DF = SC + ERC + IRC 1 + IRC 2 (ГДЕ, DF = КОЭФФИЦИЕНТ ДНЕВНОГО СВЕТА SC = КОМПОНЕНТ НЕБА ERC = ВНЕШНЕЕ ОТРАЖЕНИЕ КОМПОНЕНТ IRC = ВНУТРЕННЕ ОТРАЖЕННЫЙ КОМПОНЕНТ) ФОРМУЛА ДЛЯ ФАКТОРА ДНЕВНОГО СВЕТА DF = Ei/Eo X 100 ( ГДЕ, Ei = УРОВЕНЬ ВНУТРЕННЕГО ОСВЕЩЕНИЯ Eo = УРОВЕНЬ ВНЕШНЕГО ОСВЕЩЕНИЯ )
12. ЧАСТИЧНО УГЛУБЛЕННЫЕ СТЕНЫ, ВХОДНЫЕ ОКНА • Построив подвал таким образом, чтобы 3/4 его находится под землей, а ¼ его находится над землей уровень, это позволит место для установки вентилятора окна, позволяющего естественному свету проникать в подвал. • Аварийное пожарное окно или створка окно с распашными створками, которые свободно качаются и очистить от открытия. (Помогает во время чрезвычайной ситуации и также приносит свет и вентиляцию.)
13. • С точки зрения подземной парковки, дорога вдоль цоколь можно построить на одном уровне как подвал, обеспечивающий свет и вентиляцию в подвале. ДОРОГА ПОСТРОЕНА В ПОДВАЛЕ УРОВЕНЬ • Стеклянные блоки или мансардные окна могут быть использованы на внутренняя или внешняя кровля цокольного этажа. ВНУТРЕННИЙ ИЛИ ВНЕШНИЙ ПРОХОД КРЫШИ
14. ИСПОЛЬЗОВАНИЕ СВЕТИЛЬНИКОВ ВСЕ СТЕНЫ БЕЛЫЕ, ОТКРЫТЫЙ ПОЛ ПЛАН • Световой колодец (или световой колодец), который иногда также называемый вентиляционной шахтой, является архитектурной особенностью используется для направления естественного света от некрытое пространство. Он приносит вертикальный свет, который может мощно осветить подвал. • Безупречно белые стены прекрасно отражают или отражая как естественный, так и искусственный свет. • Стеновые перегородки здания будут не только пространством сужение для подвала, но это может потенциально блокировать солнечный свет, сияющий через ваш подвал окна, поэтому лучшее решение — избегать внутренних стены. ИСПОЛЬЗОВАНИЕ КОЛОНН ВМЕСТО ВНУТРЕННИХ СТЕН
15. СОЛНЕЧНЫЕ ТРУБЫ ИЛИ СОЛНЕЧНЫЕ ТРУБЫ • Солнечные трубы, также известные как солнечные трубы или солнечные трубы. туннели, еще один архитектурный элемент направлять естественный свет вглубь дома. Они устанавливаются на крыше или наружной стене. труба оснащена серией отражающих зеркал, облегчая путешествие света на другой конец, расположенный в темная комната, как ваш подвал. ИСПОЛЬЗОВАНИЕ ЗЕРКАЛ И ОТРАЖАТЕЛЕЙ • Размещать зеркала в стратегически важных местах — разумное решение. Стратегия отражения света по всему подвалу. Повесьте большое зеркало на стену напротив вашего Окно подвала может удвоить естественное освещение стрим с него.
16. ИСКУССТВЕННОЕ ОСВЕЩЕНИЕ Автостоянки часто рассматриваются как запоздалая мысль при проектировании новых зданий. Это жаль, потому что они, как правило, являются первой точкой контакта людей с здание, которое они посещают. Темная и унылая парковка может испортить настроение посетителям. еще до того, как они вылезут из-за руля. Ниже приведены требования к основному освещению в подвале.  Необходимо хорошее вертикальное освещение, поэтому много света должно быть на стенах по периметру. колонны значительно улучшат общий вид пространства.  В сущности, вам нужно среднее значение 75 люкс и однородность >40 процентов.  Для пандусов по-прежнему потребуются более высокие уровни. В среднем 90 люкс.  Затемнение — полезный вариант энергосбережения, но будьте осторожны при использовании пассивного инфракрасного излучения. инфракрасные датчики; никто не хочет въезжать на темную парковку, даже если она освещена как только вы внутри.
17.  Равномерное распределение света приводит к узнаваемым транспортным средствам, людям и вывески.  Следует следить за тем, чтобы освещение не создавало бликов на ветровых стеклах, тем самым мешая обзору водителя.  Для соответствия стандартам светильники можно расположить следующим образом: 1. Парковочные места: установите по 1 светодиодному светильнику на каждые 2 парковочных места на полпути. через парковочное место и параллельно полосе движения. 2. Полоса движения: установите 1 светодиодный светильник на каждые 2 парковочных места, на полпути над проезжей частью. полоса движения.  На освещение крытых автостоянок приходится более 60% энергии потребление. Таким образом, очевидно, что значительная экономия может быть достигнута за счет использования ВЕЛ.  Размещение должно иметь первостепенное значение. Много раз, осветительные приборы устанавливаются на проезжей части, чтобы освещать путь для водителей.
18.  Определить минимальное расстояние между светильник Минимальное расстояние = SHR * Hm Hm= монтажная высота SHR= отношение пространства к высоте.  Определить количество светильников в каждом ряд Количество светильников в каждом ряду = Всего светильник / Количество рядов  Осевое расстояние вдоль светильника Осевое расстояние = длина комнаты / светильников в каждом ряду  Поперечное расстояние между светильником Поперечное расстояние = Ширина комнаты/ Количество светильников в каждом ряду N = необходимое количество ламп.
