Бурение скважин на воду своими руками

Цель при выборе метода бурения состоит в том, чтобы применить наименее дорогой, учитывая тип материала, грунт и глубину, чтобы достичь приемлемого источника подземных вод. Неглубоким источникам трудно справиться со средним потреблением. По оценкам, каждый человек использует от 30 до 60 литров в день. Большая часть потребления приходится для смывание туалетов и купание. Если семья из четырех персон, легко понять, что понадобится подача до 500 л в сутки. Поэтому буровые работы проводятся после исследования гидрогеологии в месте будущей скважины. От результатов зависит тип будущего источника воды:

  1. Артезианская скважина. Создается при помощи буровых машин или установок, поскольку залегание водоносного горизонта находится достаточно глубоко.
  2. Абиссинский колодец. Легко забивается вручную, потому что вода находится не далеко то поверхности.
  3. Фильтровая песчаная. Создается на средних, малых глубинах.

Скважина своими руками. Как и чем пробурить? В геологии существует несколько способов:

Ударно канатный

Ударно канатный с использованием желонки или снарядом Шитца. Оба варианта применяются для разрушения пластов после чего разрушенная порода извлекается из скважины. Желонка лебедкой поднимается вверх, под своим весом падает на забой вгрызаясь в пласт одновременно открывая заборный клапан. При поднятии снаряда клапан закрывается, запирая породу внутри себя и при помощи лебедки поднимается наружу. Ударно канатный способ используется в основном в строительстве. Для скважин на воду не используется так как технология считается трудоемкой и устаревшей.

Колонковый с отбором керна.

Керном называется столб грунта, образующийся во время разбурки кольцевым забоем вращательным способом. Используется в основном в геологоразведке. Инструмент для разбурки колонковым способом с отбором керна – это направляющая определенного диаметра с алмазной коронкой и кернорвателем. Наращивание производится при помощи буровых штанг.

Шнековый

Шнек это, как правило двух метровая ось с наваренной винтовой ребордой червячного типа. Соединение шнеков производится шестигранными, или винтовыми замками. Роль разрушения породы при шнековом бурении выполняет забурник. Грунт на полостях реборды во время вращения колонны выносится на поверхность. По мере необходимости колонна наращивается до нужной глубины. После чего опускают обсадку и погружной насос.

Роторный

В роторном или колонковым бурением с промывкой забоя в качестве рабочего инструмента применяются штанги, которые по мере углубления наращиваются в колонну, направляющая с шарошечным долотом. Шлам выносится при помощи промывочной жидкости или воздуха под давлением (с продувкой забоя). После того как сооружена скважина, в ствол опускается обсадная труба. Выбор диаметра и материала обсадной трубы происходит по согласованию с заказчиком. От качества расходных материалов зависит реальный срок службы скважины, а от диаметра ее дебит. Все эти вопросы решаются индивидуально.

Фото и видео материал про артезианскую скважину можно посмотреть здесь и тут

Эти технологии, кроме ударно-канатного, достигаются вращательным способом и требуют применение тяжелой буровой техники, например, УРБ 2А2 на базе вездеходных грузовиков, самоходной малогабаритной буровой установки, либо треноги.

Единственный способ соорудить скважину на участке или даче без применения специальной техники – это забивная скважина или игла. Такой метод имеет преимущества (не требуется мощная буровая техника, меньшие денежные затраты) и

недостатки (короткий срок службы, маленький дебет, неприемлемое качество воды).

Абиссинский колодец или скважина игла своими руками

Скважина игла получила название из-за применения иглоподобной обсадной колонны. Водоносный слой может находится на глубине до 20 метров. Монтаж абиссинского колодца позволит получить воду за 24 часа. Основные требования:

  • Наличие забивной бабки и два человека;
  • Дюймовая труба с сетчатым фильтром галунного плетения с острием на конце. Сетчатый фильтр нужен для предотвращения попадания во внутрь колонны крупных фракций. Забивается в грунт забивной бабки. По мере забивания наращивается дюймовыми муфтами. Процесс продолжается пока фильтровая часть не дойдет до плывуна. Проверка производится залитием в полость воды до начала поглощения;
  • Уплотнить все резьбовые соединения;
  • Установить насосную станцию.

Процесс сложен и ему нужно уделять максимум внимания. Обычно задействуется бабка или штанга. Штанга являет собой длинную металлическую арматуру или прут, наращиваемые по мере надобности (опускается вместе с обсадной колонной). Такой способ чреват последствиями, поскольку каждый толчок приходится дополнительной нагрузкой на наконечник. Соединительные муфты подвергаются механическим повреждениям и могут разорваться во время процесса.

Бабка - это груз с отверстием. Она надевается на обсадную колонну и применяется в качестве места для сильных ударов. За счет бабки механическая нагрузка распределяется равномерно по всей области, но не исключает повреждения резьбовых соединений. Исходя из этого, необходимо применять надежные инструменты и качественный материал.

Мосстройсервис рекомендует использовать винтовые соединения для наращивания, но только при условии соосности. Резьба должна выполняться на токарных инструментах. Не забывайте, разорванную трубу практически невозможно достать из земли, поэтому пользуйтесь только качественными материалами.

Большинство технологий бурения скважин своими руками были адаптированы для использования мощности машины вместо человеческой силы. Были разработаны мощные решения, которые позволяют бурить скважины большего диаметра намного глубже и быстрее, чем любой ручной способ.

Скважина на даче своими руками — выбор участка, обустройство

Содержание

Для того чтобы на загородном участке организовать автономную систему водоснабжения, производятся бурильные работы и последующее устройство скважины на даче.

Бурение при помощи станка

Перед тем, как пробурить скважину на даче производится ремонт и последующий за ним комплекс работ. Бурение скважин на даче обеспечивает практически бесперебойную подачу воды к получателю из скважины под нужным уровнем давления.

Скважина на даче своими руками создается не очень долго и перед началом работ следует заранее подготовить все необходимое оборудование и инструменты.

Как сделать скважину на даче?

Перед тем, как сделать скважину на даче, следует внимательно ознакомиться со способами, которые позволяют выбрать наиболее приемлемое для нее место.

Скважина на дачном участке существует для осуществления подачи воды к получателю. Для того чтобы обустроить скважину нужно тщательно подойти к вопросу выбора всех ее составляющих.

Станция для подачи воды – это сердце всей системы водоснабжения. Для эффективной подачи воды применяется насосная станция (обзор AL-KO) или насос.

Выбор такого оборудования производится с ориентировкой на несколько факторов. В них входит желаемый уровень расхода воды, уровень нагрузки, к которому будет готова станция, установка такого агрегата, как кессон и другое.

Помимо этого артезианская скважина должна обустраивается с учетом уровня залегания воды в грунте. При этом установка производится с поправкой на типы механизмов.

Так, например артезианская скважина, обеспечивающая поток воды с глубины, равной 7-9 метрам, оснащается самовсасывающим поверхностным агрегатом.

Бурение скважины своими руками

Для того чтобы часто не проводить ее ремонт, такая станция по добыче воды снабжается дополнительными защитными средствами. Это может быть такое устройство, как кессон.

Если станция будет добывать питьевую воду с глубины превышающей 9 метров, тогда необходимо позаботится об установке специальных скважинных насосов.

Читайте также: как выполняют бурение скважин для питьевой воды?

Ремонт таких устройств будет проводиться заметно реже, если после установки сверху установить защитное сооружение – кессон. Впоследствии, для обеспечения подачи воды к дому следует обустроить место для скважины.

Станция по добыче воды опускается на тот уровень глубины, который находится несколько ниже статического водного горизонта.

Для того чтобы впоследствии иметь доступ ко всем коммуникациям и производить ремонт, сверху насоса следует установить кессон. Установка агрегата обеспечивающего подачу воды продолжается в том случае, если все оборудование новое и не нужно проводить его ремонт. В процессе монтажа в полученную скважину опускаются следующие элементы:

  • Кабель, обеспечивающий подачу питания электронасосу;
  • Труба из пластика, по которой будет подаваться вода;
  • Прочный стальной трос для насосного агрегата;
  • Кессон.

Если система обладает автоматическими элементами управления, то пусковые кнопки и прочее контролирующее оборудование можно разместить в помещении.

Перед тем, как произвести ремонт или монтаж скважины, следует подумать об установке гидроаккумулятора. Без него ремонт агрегата будет производиться гораздо чаще.

Часто ремонт нужно производить при повреждении системы от полученных гидравлических ударов. Ремонт может делаться гораздо реже и с меньшей частотой, если предварительно позаботится об установке напорного бака.

Бурение скважины на дачном участке своими руками

Гидроаккумулятор всегда будет содержать в себе определенный объем воды, при уменьшении которого насос сразу же включится и обновит его резерв.

Кессон обеспечит надежную защиту такого оборудования. Кессон – это утепленная емкость, которая защищает все оборудование от негативного воздействия окружающей среды.

Кессон изготавливается с применением различных материалов. Кроме того, кессон характеризуется отличными теплоизоляционными свойствами, что направленно на поддержание постоянной температуры внутри него. Кессон может быть сделан из пластика, металла или железобетона.
к меню ↑

Виды скважин

Выбор того или иного вида скважины, для дальнейшего ее устройства на дачном участке напрямую зависит от таких факторов, как:

  • Глубина залегания водоносного горизонта;
  • Объемов проводимых бурильных работ;
  • Технологии бурения.

Абиссинский колодец создается в том случае, когда водоносный горизонт располагается на глубине в пределах 3-12 метров. Второе название такой скважины – игла.

Читайте также: особенности обустройства и эксплуатации скважины иглы.

В связи с тем, что забор воды производится с небольшой глубины, выбор места для бурения следует производить тщательно. Такая скважина должна быть максимально далеко удалена от сливной ямы или канализационной трубопроводной магистрали.

Абиссинский колодец может быть обустроен не только на открытой местности, но и в подвале. В этом случае, вода не будет замерзать даже во время сильных зимних морозов.

Песчаная скважина создается в том случае, если вода залегает в грунте на глубине, не превышающей 50 метров. Обустройство ее проводится с применением специального оборудования.

Бурильная установка, начало работ

Добыча воды производится из песчаного слоя, при этом ее качество может быть не всегда соответствующим санитарным нормам. Такая скважина обязательно должна снабжаться насосом с установленным в нем фильтром очистки, который периодически надо будет подвергать чистке.

Артезианская скважина по праву считается наиболее глубокой. Своими руками ее сделать не получится. Она создается при помощи бригады специалистов, которые управляют буровой установкой. Глубина такой скважины может достигать 200 метров.

к меню ↑

Как правильно выбрать место для скважины на даче?

Для выбора правильного места для создания скважины на даче существует несколько способов. Можно заранее подготовить 1-2 литра влагопоглотителя, который следует засыпать в неглазированный горшок.

Затем горшок с гранулами силикагеля закапывается в том месте, где предположительно будет разрабатываться скважина. Глубина закапывания не должна превышать полутора метров.

Через сутки горшок выкапывается и взвешивается. Там где разница в весе будет наибольшей и следует проводить разработку скважины.

Еще один способ основан на простом наблюдении. Для этого, в вечернее время после того, как спадет летняя жара, или же ранним утром производится осмотр окрестностей.

Если в почве сконцентрировано достаточное количество воды, то это место будет особенно заметно благодаря скопившемуся там туману. Если туман не клубится, а столбом поднимается к верху, то в этом месте содержание подземной воды особенно высоко.

Практически все водоупорные слои копируют рельеф местности. Потому в котлованах и впадинах между холмами с высокой вероятностью могут находиться скопления подземных вод.

На равнинной местности вода может залегать на достаточно большой глубине. Если вблизи от того места, где планируется создать скважину имеются водоемы, глубину залегания водоносного слоя можно определить воспользовавшись барометрическим методом.

Бурильная установка для бурения артезианской скважины

С этой целью можно применить самый обычный барометр-анероид. На берегу ближайшего к предполагаемому месту рытья колодца водоема нужно произвести замеры давления воздуха.

Потом произвести замер на том месте, где планируется обустроить будущую скважину. В том случае, если перепад давления будет составлять более 0,5 мм ртутного столба, то водоносный горизонт будет располагаться на глубине, равной 6-7 метрам.

Однако самым надежным способом является метод разведочного бурения. Для этого с помощью стандартного садового бура производится сверление почвы на глубину в 6-10 метров. При попадании на водоносный слой присутствие воды в лунке станет заметным практически сразу.
к меню ↑

Этапы бурения скважины

Так как верхние слои почвы подвержены засыпанию, скважина защищается специальным сооружением под названием шурф. Он представляет собой яму с глубиной равной двум метрам.

С целью укрепления стен, изнутри ее обкладывают досками. После обустройства шурфа производится подготовка вышки для бурения. Верхний настил досок расформировывается, и в нижнем настиле производится поиск центральной точки.

Читайте также: как и чем выполняется очистка воды для дома?

Там проделывается отверстие, диаметр которого должен совпадать со значением диаметра муфты. Уже собранная и готовая к работе бурильная установка оборудована вращающейся головкой и подъемно-опускным механизмом, который представлен в виде лебедки.

Буровая головка аккуратно опускается вниз в строго вертикальном положении. После этого она поднимается вверх, но уже с кусками породы и грунта. Производится очистка головки.

Затем операция повторяется снова до достижения нужной глубины. В роли обсадных труб выступают изделия, предназначенные для прокладки трубопровода.

Схема устройства устройства скважины для дома

Это могут быть как металлические, так и полипропиленовые трубы. Для того чтобы избежать обвала грунта, бур не следует опускать ниже уровня погружения обсадной трубы.

Процесс должен быть комбинированным – бурение чередуется монтажом обсадных труб и их постепенным наращиванием по мере погружения.

Стоит отметить, что в том случае, когда грунт будет плотным и устойчивым, бурение скважины можно проделать целиком так и не воспользовавшись обсадными трубами. Если порода будет обсыпаться, то через 1,5-2 метра следует начать соединять обсадную трубу.
к меню ↑

Как пробурить скважину вручную? (видео)


 Главная страница » Обустройство скважины

Правильное бурение скважины на воду своими руками: схема и видео

Центральный водопровод — привилегия жителей городских центров. Даже на окраине мегаполиса сложно подключиться к коммуникациям. Или нужно потратить немалую сумму на прокладку труб, или доступ к благам цивилизации недоступен физически из-за дальности расположения коммунальных сетей.

Про обособленные поселки нечего и говорить. Единственный способ добыть воду — пробурить собственную скважину. Главное — найти подходящее место. Расскажем подробности об этом ответственном процессе, предоставим наглядные схемы и покажем тематическое видео.

Как найти воду на участке

Представляем народные, а потому весьма эффективные способы поиска воды на участке.

Способ 1. Обычный глиняный неглазурованный горшок объемом 1-1,5 литра заполняют смесью яри (сорт краски на основе ацетата меди), белого ладана (смола дерева), серы и овечьей шерсти в пропорциях 4:4:4:5.

Горшок герметично закрывается и взвешивается. Его нужно закопать в предполагаемом месте бурения скважины на глубину 30-35 см. Через сутки емкость снова отправляется на весы и, если масса горшка увеличилась, то вода рядом.

Вместо старинного рецепта впитывающего состава можно использовать силикагель.

Способ 2. Если рядом нет источников воды, нужно понаблюдать за выбранным местом для скважины. Вечерний туман над «пунктом назначения» говорит о том, что вода здесь есть. Чем туман гуще — тем ближе вода.

Способ 3. Геологоразведочное бурение даст результат, близкий к 100 %. Можно бурить вручную садовым буром на глубину 5-10 метров. Если присутствие воды в скважине очевидно, останется завершить работу по углублению.

Чем больше воды, тем вероятнее возможность обустройства скважины, а не колодца. Условная глубина бурения составляет 10-15 м. Место для скважины нужно выбирать не ближе 30 м от загрязненных участков. Это может быть также и артезианская скважина, то есть подземный напорный источник.

Технология бурения скважины на воду

Ручное бурение использует ударно-канатный и роторный методы или абиссинский колодец. Самое простое — бурение роторным способом. Необходимые инструменты и материалы:

  • Бур.

  • Бурильные штанги.

  • Лебедка.

  • Бурильная вышка.

  • Обсадочные трубы.

Лебедкой на вышке поднимают и вынимают из скважины бур со штангами (бурильная колонна). При неглубоком залегании воды можно доставать бур вручную при помощи блока на лебедке. Также вместо лебедки можно построить обычный ворот (как на колодцах). Бурильная вышка делается в виде треножника из подручных материалов.

Бурильные штанги — это трубы на резьбовом или шпоночном соединении. К нижней штанге крепится бур. Типы буров: спиральный или ложковый.

Бур-ложка (ложковый бур)

Бур-ложка (ложковый бур) — металлический цилиндр со спиральной или продольной нарезкой. Его ось эксцентрична относительно центра штанги. То есть ось вращения штанги и нижнего сверла должны совпадать, а у «ложки» она смещена на 10-15 миллиметров.

Таким образом, инструмент проделывает скважину диаметром больше собственного. Это позволяет буру свободно перемещаться в обсадных трубах, которые можно опускать прямо в процессе заглубления.

Длина бура-ложки — 700 мм, диаметр подбирается под габариты скважины.

На видео приведен пример самостоятельного изготовления инструмента:

Самодельный бур-ложка делается из обычной толстостенной трубы с закалкой. Его можно использовать для бурения в мокром песке, суглинке, черноземе, глиноземе, и так далее.

Бур спирального типа (змеевиковый)

Бур спирального типа (змеевиковый бур) делается из скрученной металлической полосы инструментальной стали и напоминает сверло. Нижний конец инструмента оснащен режущей кромкой, шаг его спирали равен диаметру. Можно использовать для бурения в глине и в глиняных грунтах с гравийным наполнением.

Процесс бурения

Для удаления жидкой грязи из скважины используют желонку. Ее клапан при подъеме закрывается и задерживает «ил».

Над будущей скважиной устанавливается вышка высотой больше длины штанги. На первом этапе бурильная колонна включает в себя одну штангу и бур. После каждых 600-700 мм колонну нужно доставать и очищать от земли. По мере движения длина бурильной колонны увеличивается присоединением дополнительной штанги.

Такие необходимые операции, как подъем колонны, разборка штанги, ее сборка и обратный спуск занимают много времени. Поэтому необходимо захватывать буром максимальное количество почвы. Если бурение ведется в сыпучем грунте, то он будет опадать со стенок скважины вниз. Поэтому в «колодец» следует опускать обсадные трубы, но не до самого дна, а на расстоянии 0,5-1 метр от него.

На видео в подробностях показан процесс механизированного бурения скважины:

По мере заглубления обсадные трубы опускаются еще ниже. Бурение продолжается до водоупорного слоя. Пройти водоносный слой полностью необходимо, чтобы вода в скважину поступала в максимальном объеме (очень наглядно этот момент представлен на видео в конце статьи).

На дно скважины опускается фильтр из мелкой металлической сетки. Также фильтром служит нижняя часть обсадных труб, в стенках которых сверлятся отверстия. Перед установкой фильтра на дно скважины нужно засыпать 30-50 сантиметров крупного песка или мелкого гравия. Вода подается в дом по водопроводу с помощью насоса, поэтому необходимо подвести кабель и металлопластиковые трубы.

Пробурить скважину глубиной больше 20 метров ручным способом будет очень сложно.

Любая готовая скважина на воду, обслуживание которой проводится в достаточном объеме, будет служить десятки лет. Обслуживание — это проверка крепежа, смазка и регулировка деталей насоса, электротехнические работы и так далее. Обычно «техосмотр» проходит на месте, не требуя демонтажа оборудования.

Также необходимо провести утепление скважины, а точнее ее верхней части.

Такие материалы, как полистирол (пенопласт), минеральная или стекловата лучше использовать, если грунтовые воды расположены близко, а также при глубоком промерзании почвы.

Слой утеплителя желательно делать толщиной 35-50 сантиметров.

Как провести анализ качества воды

Питьевая вода стандартизируется по нормам Всемирной организации здравоохранения (ВОЗ). Ознакомиться с ними можно в «Руководстве по обеспечению качества питьевой воды».

Очищение воды из скважины проводится в специальных лабораториях после определения присутствия примесей в процентном соотношении. Анализ нужно проводить регулярно, так как состав может меняться из-за сезонных и даже суточных колебаний. На основе полученных результатов, скважина на воду очищается наиболее подходящим способом.

Очистка воды из скважины

Универсальная система очистки воды из скважины — обратный осмос. Удаляются сразу несколько видов примесей, обеспечивается высокое качество жидкости. Поэтому для полного избавления от железа, гуминовых соединений, вирусов и бактерий можно использовать только эту систему.

После лабораторных анализов нужно обратиться к специалистам, которые подберут наиболее эффективную систему очистки.

Существуют такие типы фильтров для воды:

  • Тип «кувшин». Содержит активированный уголь, который частично уменьшает количество загрязняющих примесей в воде. «Кувшин» не может удалить большое количество неорганических, органических примесей и бактерии. Вода фильтруется медленно. Через месяц нужно менять картридж.

  • Угольный. Содержит активированный уголь, который хорошо очищает воду от хлора. Из-за возможного перерыва в работе водоснабжения, картридж часто засоряется, поэтому вода по составу может стать токсичной вдвойне. Не уменьшает количество бактерий, вирусов и неорганических примесей.

  • Керамический. Способствует очищению воды только от «мусора» крупных фракций. Органические и неорганические вещества, вирусы и бактерии не задерживаются. Кроме того, фильтр быстро забивается грязью. Поэтому ему требуется частая очистка и дезинфекция.

  • С обратным осмосом. Намного понижает содержание вредных и токсичных примесей в воде. Механические барьеры и мембрана очищают жидкость почти идеально, но теряются полезные минералы и возникает эффект дистилляции. Поэтому к фильтру нужно подключать минерализатор. Не уничтожает бактерии и вирусы.

  • Метод коагуляции. При добавлении коагулянтов вода разделяется на 3 слоя. В верхнем собираются легкие примеси, в нижнем — токсины в виде осадка. Средний слой — питьевой. Требуется специальное оборудование. В домашних условиях процесс опасен, поскольку в воду могут попасть токсичные вещества из других слоев.

В завершении материала предлагаем посмотреть видео, на котором представлены работы по бурению:

установка скважины на воду своими руками

Особенности самостоятельного бурения на первый песок

Для работы необходимо подготовить инструменты и оборудование:

  • шнек – используют для проходки на заданную глубину, выемки грунта. На почвах с высоким содержанием глины применяют змеевик, для работы на песчаных грунтах бур-ложку, для проходки твердых пород бур-долото;
  • желонка – стальная труба с заостренными гранями, используется для выемки несвязных грунтов – песка, галечника, мелкого гравия. Инструмент не должен иметь большой объем, полную желонку будет сложно поднять на поверхность без лебедки;
  • тренога – применяется для размещения оборудования, облегчает подъем желонки с грунтом. Под треногой должно быть достаточно места для двух человек, работающих с буром;
  • блок или лебедка – необходимы для перемещения оборудования;
  • буровые штанги – крепятся к буру для увеличения его длины, наращивание выполняется с помощью резьбового или замкового соединения по мере заглубления в грунт;
  • электробур с двигателем, мощностью не менее 1 кВт – приводит в движение шнек, увеличивает темп работы.

Обсадная труба должна опускаться строго по вертикали, для контроля следует использовать строительный уровень.

Работа выполняется в несколько этапов:

  1. Выкапывается яма в форме квадрата со стороной 1 или 1,5 метра, глубиной 1 м. Для летнего обустройства достаточно выкопать небольшой шурф, который придаст оборудованию необходимое направление бурения.
  2. Производят монтаж треноги из стальной трубы или уголка. Конструкция должна быть устойчивой, способной выдерживать значительный вес.
  3. Устанавливается лебедка, надежно крепится и приводится в рабочее положение.
  4. Бур заглубляют на 50 см в грунт, достают и очищают его от грунта, грязи.
  5. Продолжают бурение с шагом 0,5 метра, постепенно наращивая длину штанги бура. На штанги рекомендуется наносить разметку. Это поможет определить, когда следует вынимать бур и контролировать глубину источника.
  6. При изменении состава грунта своевременно меняют шнек на наиболее подходящий инструмент или используют желонку.
  7. Бурение выполняют до водоупорного слоя.
  8. Проводят прокачку скважины.
  9. Производят монтаж водоподъемного оборудования, обустройство скважины, которое может быть любым – с кессоном, летним, с адаптером.

Бурение должны выполнять два человека. Это поможет вести ручные работы под нагрузкой. Один рабочий проворачивает штангу, другой – наносит удары.

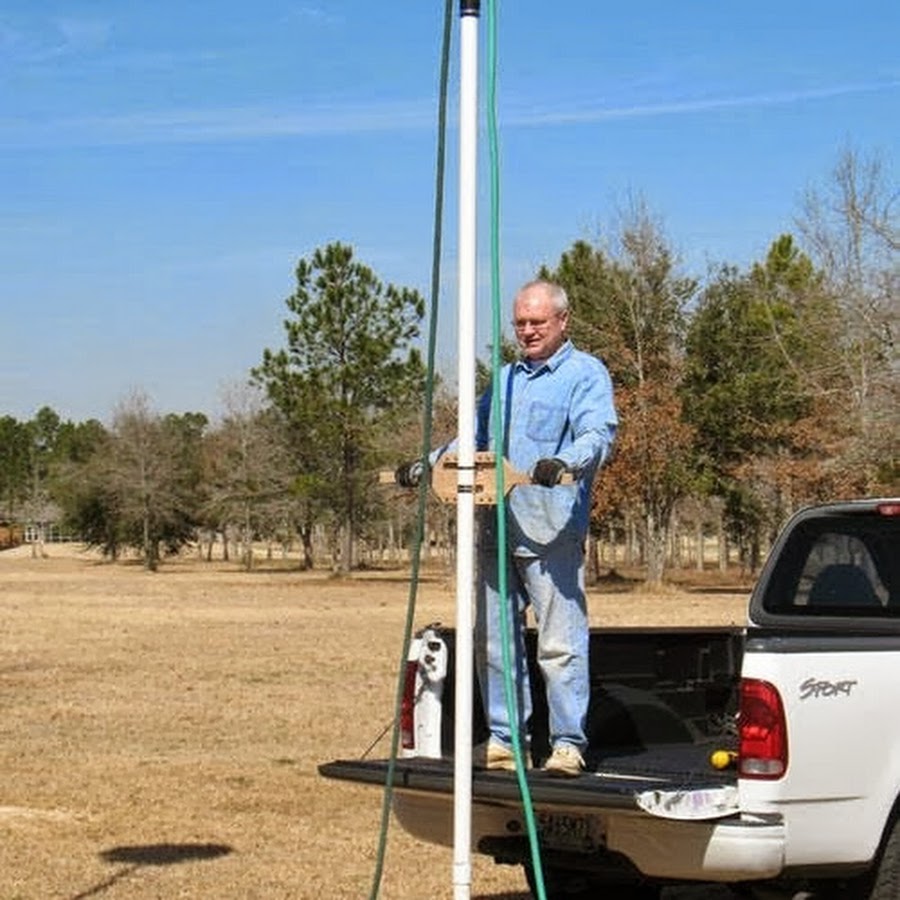

Для облегчения проходки можно использовать технологию гидравлического удара. Мощная струя воды поможет сделать грунт более податливым. Это облегчит нагрузку на оборудование, увеличит темпы работ. Использовать можно существующий источник на соседнем участке или спецтехнику.

После прохождения водоносного горизонта бур достигает водоупорного слоя. Этот слой очень плотный, что позволяет сразу понять о достижении поставленной цени. Обсадная труба не должна упираться в водоупорный слой. Необходимо определить толщину водоносного горизонта и расположить край колонны по центру.

Параллельно с бурением ведут монтаж обсадной колонны. Это поможет защитить края выработки от обвала, облегчит работу со шнеком и желонкой. Установленную колонну промывают водой, удаляют из нее остатки грунта. После достижения водоносного горизонта выполняют промывку и раскачку скважины. Для этого лучше использовать центробежный погружной насос, конструкция которого предназначена для перекачки грязной воды. В первые часы из источника будет откачиваться жидкость с высоким содержанием механических примесей – частиц грунта, песка, мусора. При отсутствии на участке электроснабжения используется ручной насос.

Особенности и недостатки самостоятельного бурения

Все работы характеризуются высокой трудоемкостью. Абиссинский колодец можно разработать за 2-3 дня, на бурение скважины, глубиной 20 метров, потребуется 7-8 дней. При аварийных ситуациях эти сроки могут быть увеличены. Несоблюдение технологии приводят к потере источника. Самостоятельное бурение актуально на удаленных, труднодоступных участках. Артезианский колодец обеспечит водой строительную площадку, дачный участок. Низкий дебит не позволит организовать водоснабжение дома, в котором постоянно проживает 3-4 человека.

Основные достоинства самостоятельного бурения:

  • экономия бюджета;
  • не привлекается тяжелая буровая техника;
  • работы выполняются в удобное время;
  • при соблюдении технологии бурения, промывки и обустройства можно организовать источник, который десятилетиями будет обеспечивать приусадебный участок водой хорошего качества.

Разработать скважину с водой хорошего качества и высокой производительностью можно только при наличии залегающих недалеко от поверхности мощных водоносных горизонтов. Это большая редкость для центральных районов России.

Недостатков при самостоятельном бурении больше:

  • требуется закупка инструмента, который используется только для бурения или проведения ремонтных работ по обслуживанию скважины;
  • ошибки при наращивании штанги приводят к непредвиденным расходам – требуется закупка дополнительных материалов, что становится причиной простоя;
  • при прохождении сложного грунта требуются буры-долото, которые могут быстро выйти из строя. Смена режущего инструмента снижает темп проведения работ;
  • наличие крупных камней на большой глубине делают ручное бурение невозможным;
  • при ручном бурении требуются значительные физические усилия;
  • ошибки при установке обсадной колонны приводят к обрушению скважины, выхода из строя насосного оборудования в процессе эксплуатации;
  • неправильный выбор места бурения приводит к сокращению сроков службы скважины, никой производительности источника.

При самостоятельном бурении не исчезает потребность в обсадной трубе, погружном насосе, обустройстве скважины кессоном или адаптером. Это – основные статьи затрат при организации автономного источника водоснабжения. Незначительная экономия непосредственно на процессе бурения не является причиной, по которой стоит отказывать от профессиональных услуг.

Профессиональная техника

Использование высокопроизводительной буровой техники позволит создать автономный источник с хорошим дебитом. Водоснабжение из такой скважины бесперебойное, качество воды соответствует принятым нормативам. Срок службы источника – несколько десятилетий. Бурение с помощью тяжелой или малой техники выполняется на любые водоносные горизонты. Сроки реализации проекта – 1-2 дня. Дополнительно можно заказать обустройство источника. Профессиональная комплектация источника оборудованием, автоматикой контроля сделают подачу воды стабильной в любое время года.

В стоимость бурения входят затраты на обсадную колонну. Заказчик может выбрать пластиковые или стальные трубы, комбинированные конструкции. При дефиците бюджета всегда можно выбрать материалы, которые будут соответствовать запланированной смете. Не рекомендуется экономить на надежности, производительности скважины. Затраты на ремонт увеличат эксплуатационные расходы, сделают источник не рентабельным.

Скважина своими руками без оборудования на воду на даче

Обустроить собственный источник водоснабжения на частном участке вручную вполне возможно и без привлечения тяжелой техники и специалистов. Небольшая доля смекалки, помощь одного соседа и нехитрый инвентарь — это все, что нужно для того, чтобы самостоятельно пробурить скважину. С чего начать, как выполнить все работы по бурению и обустройству источника, рассказываем в этом материале.

Виды скважин

Всего различают три вида скважин, которые бурятся на разную глубину и имеют разные водоносные пласты.

  • Самой простой считается абиссинская скважина или скважина-игла, которую можно пробурить вручную. Такой источник залегает на глубине 8-10 метров и даёт воду из самого верхнего водоносного слоя. Для того чтобы определить наличие такого горизонта на вашем участке, достаточно поинтересоваться у соседей, на какой глубине пробурен их источник.
  • Второй тип скважин – скважина на песок. Здесь углубление происходит уже на отметку от 12 до 50 метров (в зависимости от залегания водоносного горизонта). Как видно из названия источника водоносным пластом в этом случае является песок.
  • Третий вид — артезианская скважина. Этот источник может углубляться в грунт на уровень от 50 до 300 метров. А водоносным пластом является в этом случае известняк.

Важно: ручным способом можно пробурить источник на глубину до 20 метров. В остальных случаях нужны профессиональные буровые установки.

Несколько советов при бурении

Бурение скважины своими руками без использования профессионального оборудования — дело достаточно тяжелое. Кроме того, представляет собой некоторую опасность для мастера при бурении ударно-канатным способом. Поэтому желательно соблюдать такие меры безопасности и рекомендации:

  • Все оборудование для бурения ручным способом (тренога, лебедка, нарезной стакан, буровой шнек и пр.) должно быть проверено и отрегулировано по высоте, остроте, горизонтали и т.п.
  • Самостоятельное бурение скважины лучше проводить вдвоём, а то и втроём. Так работа будет продвигаться быстрее.
  • Для облегчения разработки грунта любым из способов можно смягчать землю водой. То есть, по мере углубления буровой самодельной установки можно подливать воду в скважину.
  • Обязательным условием при бурении ручным способом является монтаж обсадной трубы в скважину и фильтра.
  • И самое главное — обязательно сделайте анализ скважинной воды.

Важно: анализ проводится только после тщательной промывки скважины и её активной эксплуатации в течение 3-5 дней. Проведение исследования позволит определить качество воды с тем, чтобы установить максимально эффективные фильтры.

Бурим скважину шнековым способом

Бурение собственной скважины на воду вручную на даче или частном участке можно проводить при помощи ручного садового шнека диаметром 80-100 мм. Однако для его углубления придётся подготовить специальные металлические штанги, которые будут дотачиваться при помощи резьбы.

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

Помимо садового шнека понадобится и специальная тренога с лебедкой. Они позволят вынимать из скважины бур с грунтом. Тренога (штанга) устанавливается по центру над намеченным местом для бурения. При этом необходимо ножки треноги установить таким образом, чтобы между ними хватало места двум рабочим для свободного вращения садового шнека.

Перед началом работ на даче необходимо выкопать яму 1х1х1м, чтобы предотвратить осыпание грунта в шахту. Сам процесс бурения скважины на воду своими руками начинаем с вращения бура по часовой стрелке. По мере нарезания грунта необходимо поднимать шнек и удалять землю с него.

Рекомендуем к прочтению:

А по мере углубления бура необходимо дотачивать его ствол металлическими трубами. Бурить скважину на даче нужно до тех пор, пока шнек не упрётся в водоносный слой. Это будет заметно по качеству поднимаемого грунта. Поэтому после попадания на водоносный горизонт необходимо углубить скважину еще на 2-3 метра до водоупорного слоя.

Важно: после выполнения работ на даче необходимо позаботиться и об обсадке скважины. Для этого используют специальные трубы ПВХ нужного сечения и с резьбовым соединением. Их опускают в шахту, промазывая резьбу герметиком. Дно скважины засыпают мелким щебнем на 10-15 см, а потом еще крупной галькой.

Если работы выполняются по рыхлому грунту, то обсадную колонну необходимо монтировать по мере углубления шнека в почву.

Ударно-канатное бурение

Пробурить скважину на воду вручную на даче можно и ударно-канатным способом. Такое бурение своими руками выполняется при помощи специального стального стакана, который имеет на конце режущую кромку.

По аналогии со шнековым бурением своими руками стакан из прочной стали подвязывается к лебедке. Здесь бурение будет осуществляться благодаря падению стакана с высоты. Таким образом сталь будет врезаться в грунт и захватывать его.

Посредством лебедки режущий инструмент поднимается на поверхность и освобождается от грунта.

Рекомендуем к прочтению:

Важно: чтобы было легче очистить стакан от земли, в верхней его части необходимо сделать отверстия, через которые можно будет выталкивать грунт наружу.

Бурение своими руками при помощи стального стакана также продолжается до углубления в водоносный слой. По мере работ не забывайте монтировать обсадные трубы. Это предотвратит осыпание грунта и искривление скважины под углом.

Для бурения источника на воду таким способом стоит учесть, что высота треноги под лебедку должна превышать длину нарезного стакана на 1,5-2 метра. Дно готовой скважины обустраиваем фильтром из щебня и гальки. Видео: как сделать бурение на даче ударно-канатным способом своими руками

Завершающие работы

По завершении бурения и установки обсадных труб необходимо сделать и качественное обустройство источника на воду насосным оборудованием. Оно позволит поднимать воду из скважины и отправлять её в систему водопровода.

Можно использовать как погружной насос, так и поверхностный (в зависимости от желаемой производительности). Но при этом важно помнить, что любую скважину с любым насосным агрегатом должен закрывать надёжный оголовок, который можно либо купить, либо сделать своими руками. Он защитит воду в источнике от попадания мусора, а насос — от заклинивания.

Если вы планируете устанавливать поверхностный насос, то дополнительно придётся обустроить и кессон. Такое хранилище надёжно укроет все оборудование от непогоды, холода и чужих рук.

все этапы своими руками, матчасть, процесс

Бурение скважины на воду – сложный и тяжелый, но интересный и увлекательный труд. И, на сегодняшний день, самый доступный способ наладить независимое водоснабжение: при нынешней стоимости питьевой воды затраты на самостоятельную проходку, оборудование и обустройство скважины окупаются менее чем за год. Если, разумеется, не возить к речке бочку на тачке, рискуя крепко слечь с чем-то таким, от чего у врачей глаза над масками округлятся.

Земля и вода в ней – сложная природная система. Поэтому пошаговых инструкций и поэтапных руководств по буровому делу нет смысла давать: все равно в глубине что-то да окажется нет так. Однако горняки давно уже научились преодолевать почти любые неожиданности подземного мира. И в данной статье на основе этого опыта даются сведения, необходимые начинающему буровику для того, чтобы если не первая, то вторая скважина своими руками дала воду в нужном количестве хорошего качества.

Куда бурить?

Общая схема формирования водоносных пластов в природе показана на рис. Верховодка питается преимущественно осадками, залегает в пределах примерно 0-10 м. Верховые воды могут быть пригодны для питья без глубокой обработки (кипячение, фильтрация через шунгит) лишь в отдельных случаях и при условии регулярной проверки проб в органах санитарного надзора. Тогда, и для технических целей, верховодку берут колодцем; дебет скважины в таких условиях будет мал и очень нестабилен.

Формирование и виды водоносных пластов

Самостоятельно скважина для воды бурится в межпластовые воды; выделено красным на рис. Артезианскую скважину, дающую воду наилучшего качества очень долгое время, забурить самостоятельно невозможно, даже если есть в распоряжении подробная геологическая карта местности: глубина залегания, как правило, более 50 м и лишь в исключительных случаях пласт поднимается до 30 м. Кроме того, самостоятельная разработка и добыча артезианских вод категорически, до уголовной ответственности, запрещена – это ценный природный ресурс.

Чаще всего пробурить скважину своими силами удается в безнапорный пласт – пропитанный водой песок на глиняной подстилке. Такие скважины и называют скважинами на песок, хотя безнапорный водоносный слой может быть гравелистым, галечниковым и др. Безнапорные воды залегают примерно в 5-20 м от поверхности. Вода из них чаще всего питьевая, но только по результатам проверки и после раскачки скважины, см. далее. Дебет невелик, 2 куб. м/сутки считается великолепным, и несколько колеблется в пределах года. Обязательна отфильтровка песка, что усложняет конструкцию и эксплуатацию скважины, см. далее. Отсутствие напора ужесточает требования к насосу и всему водопроводу.

Напорные пласты лежат уже глубже, в диапазоне около 7-50 м. Водоносный пласт в таком случае представляет собой плотные водоупорные трещиноватые породы – суглинок, известняк – или рыхлые, гравийно-галечниковые отложения. Вода наилучшего качества получается из известняков, и скважины такие служат дольше. Поэтому скважины водоснабжения из напорных слоев называют скважинами на известняк. Собственный напор в пласте может поднимать воду почти до поверхности, что намного упрощает обустройство скважины и всю систему водоснабжения. Дебет большой, до 5 куб. м/сут, и стабильный. Песочный фильтр чаще всего не нужен. Как правило, первая же проба воды анализ проходит «на ура».

Примечание: а как узнать, какой пласт в данном месте есть и доступен? Методы поиска воды для бурения скважины в общем те же, что и при строительстве колодца. В Средней Полосе РФ безнапорную воду почти всегда можно найти в пределах первых 20 метров глубины.

Важные обстоятельства

Суффозионные проседания почвы

Первое: массовый неконтролируемый забор безнапорных вод может привести к т. наз. суффозии грунта, вследствие которой внезапно и непредсказуемо возникают его провалы, см. рис.

Второе: критическая глубина самостоятельного бурения на равнинной местности в РФ составляет 20 м. Глубже – стоимость заказной скважины под ключ оказывается меньше прямых и косвенных затрат на «самобур». Вдобавок вероятность неудачи приближается к 100%

Третье: срок эксплуатации скважины сильно зависит от регулярности водозабора из нее. Если брать воды понемногу по мере расходования, то скважина на песок прослужит около 15 лет, а на известняк до 50 лет и более. Если же периодически выкачивать все сразу или, наоборот, брать эпизодически, то скважина иссякнет через 3-7 лет. Ремонт же и повторная раскачка скважины дело настолько сложное и дорогое, что проще забурить новую. Если вас это обстоятельство удивляет, учтите – ремонтируют-то не трубу в земле, а водоносный пласт.

Исходя из этого, уже можно посоветовать: обнаружив безнапорную воду не глубже 12-15 м, не торопитесь радоваться, лучше пробуриться еще насколько возможно, чтобы выйти на известняк. А лучше всего не полениться и произвести разведочное бурение скважиной-иглой, см. далее. Сделать скважину-иглу возможно буквально за выходные, сложного и дорогого оборудования не требуется. И она же может быть временным источником водоснабжения, пока вы не определитесь по времени, деньгам и пр. с постоянным.

Примечание: скважину-иглу на воду называют абиссинским колодцем (подробнее по ссылке). Пробить его можно буквально из подвала дома, как в ролике ниже:

Видео: абиссинский колодец в доме

Колодец или скважина?


То, что копка колодца неизмеримо более тяжкий, сложный и опасный труд, чем бурение скважины, известно, как и то, что правильно обустроенный колодец ремонтопригоден. Но есть между ними еще и принципиальная разница. Воду из колодца вычерпывают, сколько земля даст, т.е. сколько из пласта натечет. А действие скважины подобно отбору крови из вены донора. Именно поэтому срок службы скважин ограничен и они способны катастрофически изменить геологию местности. Колодец же способен давать воду десятилетия и столетия, а пробитый в скальном грунте – тысячелетия, никак не влияя на местную экологию и геологию. Поэтому частные скважины на воду бурят, имея в виду в дальнейшем либо построить коллективный артезианский водопровод (артезианские скважины долговечны и экологически безопасны), либо, собравшись с духом и средствами, выкопать колодец. Систему водоснабжения дома при этом строят капитально, т.к. ей в общем лишь бы напор был, кроме некоторых нюансов, см. далее. А брошенную скважину тампонируют бетонным раствором и землю вокруг нее возвращают на хозяйство.

Виды скважин

Буровая скважина представляет собой длинную узкую полость в горной породе – ствол. При бурении в ствол опускают буровой инструмент (буровой снаряд или просто бур) на жесткой сборной штанге из труб (буровая колонна или буровая штанга) или тросе. В стволе помещается труба или несколько концентрических труб – обсадка (case pipe, case string) – предохраняющая стенки ствола от обрушения и держащая давление породы. Обсадка может сидеть в стволе плотно или с некоторым промежутком – затрубным пространством; его заполняют засыпкой либо глиной (глиняный замок) или заливают бетоном. Нижний конец ствола может быть открытым, заглушенным или оканчиваться ступенчатым сужением – забоем. Внизу или в забое добычной скважины для жидких ископаемых делают заборное устройство. Верхняя часть обсадки называется оголовком скважины. Вокруг оголовка или в нем помещают комплекс устройств, составляющих обустройство скважины. Из множества конструкций скважин самостоятельно проходят более всего виды, представленные на рис; более подробная схема скважины с обсадкой показана там же, поз. 5.

Конструкции скважин на воду

Бурение скважины-иглы без копра

1 – скважина-игла. Буровая штанга, обсадка и буровой снаряд составляют одно целое; бур так и остается в земле. Проходят скважину-иглу ударным способом, см. далее. Копёр, набор буровых инструментов и пр. оборудование для бурения скважин с отдельной обсадкой для скважины-иглы не требуется, см. рис. справа. Скорость проходки доходит до 2-3 м/час, а предельная глубина, достигнутая таким способом, составляет около 45 м. Скважины-иглы применяют для устройства абиссинских колодцев, особенно на даче. Дебет скважины-иглы невелик, но в летнее время достаточно стабилен. Срок ее службы не зависит от интенсивности и регулярности водозабора, однако непредсказуем: есть абиссинские колодцы, дающие воду вот уже более 100 лет, но может иссякнуть за полгода. Ремонту скважина-игла не подлежит, пройти ее можно только в не очень плотных и однородных грунтах. Максимальный диаметр буровой штанги при бурении без копра – до 120 мм, что достаточно для погружного насоса калибром 86 мм.

Примечание: при бурении разведочной скважины-иглы лучше обойтись простым фильтром, слева на рис.

2 – несовершенная скважина. Она как бы висит в пласте. Не требует тонкого знания геологии и навыков буровых работ, но дебет меньше и качество воды хуже максимально возможного для данного пласта. Качество воды можно получить максимальное, если скважина внизу заглушена. Кроме того, возможно т. наз. затягивание бурового инструмента и обсадной трубы вглубь. «Самомобойные» скважины чаще всего несовершенные; большая часть дальнейшего материала касается их. Несовершенными бурят и скважины в мощных водоносных пластах, т.к. при заглублении в пласт уже на 1,5-2 м дебет стабилизируется и глубже почти не растет.

3 – совершенная скважина. Обсадка опирается на кровлю подстилающего водоупорного пласта. Дебет и качество воды максимальны, но для проходки совершенной скважины необходимы точные знания местной геологии и опыт буровика, иначе, во-первых, обсадку может затянуть в подстилающий пласт, если он пластичен. Во-вторых, можно при бурении проткнуть подстилку, и вода уйдет вниз; это особенно актуально в засушливых местах с тонкими пластами. В-третьих, всего 1 неправильно забуренная совершенная скважина способна причинить серьезный ущерб местной экологии.

4 – скважина с забоем. Может быть как совершенной, так и несовершенной. Забой облегчает обслуживание скважины и делает ее до некоторой степени ремонтопригодной, но бурить скважину с забоем должны опытные буровики по данным местной геологии.

Примечание: в некоторых источниках забой скважины называют зумпфом. Это неверно и по-немецки, забой скважины и зумпф колодца совершенно разные вещи.

Способы бурения

Самостоятельно бурить скважины можно следующими способами:

  1. Вращательным, или роторным – буровой снаряд вращается, вгрызаясь с породу;
  2. Ударным – по буровой штанге бьют, заглубляя буровой снаряд в породу, так бурят скважины-иглы;
  3. Ударно-вращательным – штангу с буровым снарядом несколько раз приподнимают и с силой опускают, разрыхляя породу, а затем вращают, забирая ее в полость снаряда, см. далее;
  4. Канатно-ударным – специальный буровой снаряд поднимают-опускают на канате, забирая им породу.

Все эти способы относятся к сухому бурению. При гидробурении рабочий процесс происходит в слое воды или специального бурового раствора, увеличивающего податливость породы. Гидробурение неэкологично, требует дорогого специального оборудования и большого расхода воды. В любительских условиях его применяют в исключительных случаях, в крайне упрощенном и ограниченном виде, см. далее.

Сухое бурение, кроме ударного без обсадки, бывает только прерывистым, т. е. бур приходится то опускать в ствол, то извлекать из него, чтобы выбрать породу из бура. В профессиональном гидробурении размельченная порода выносится отработанным буровым раствором, но любителю нужно твердо знать: пройти за 1 цикл бурения ствол на глубину, большую длины рабочей части инструмента, нельзя. Даже если бурить шнеком (см, далее), его нужно поднимать и вытряхивать породу из витков максимум через 1-1,5 м проходки, иначе дорогой инструмент придется отдать земле.

Установка обсадки

Удержание обсадной трубы от самопроизвольного осаживания

У внимательного читателя, возможно, уже возник вопрос: а как ставят в ствол обсадку? Или, как поднимают/опускают бур, который, по идее, должен быть шире ее? В профессиональном бурении – разными способами. Самый старый иллюстрирует рис. справа: ось вращения инструмента смещают относительно его продольной оси (обведено красным), а режущую часть выполняют несимметричной. Шейку бура делают конической. Все это, разумеется тщательнейшим образом просчитывается. Тогда в работе бур описывает окружность, выходящую за обсадку, а при подъеме его шейка скользит по ее краю и бур проскальзывает в трубу. Это требует мощного точного привода буровой колонны и ее надежного центрирования в обсадной трубе. По мере заглубления обсадку наращивают сверху. Любителям сложная спецтехника недоступна, поэтому устанавливать обсадные трубы им возможно следующими способами:

  • Бурят «голый», без обсадки, ствол на полную глубину буром большего, чем обсадная труба, диаметра, а затем опускают в него обсадные трубы. Чтобы вся колонна не ухнула вниз, пользуются 2-мя бурильными воротами: одним удерживают уже ушедшую в скважину трубу, см. рис. справа, а второй устанавливают на новую, прежде чем снять первый. Только тогда колонну осаживают в ствол, если сама уже не идет. Этот способ нередко используется любителями на достаточно плотных, адгезирующих (прилипчивых) и связных (не сыпучих) грунтах на глубину до 10 м, но сколько скважин при этом обрушилось, сколько буров и обсадки было потеряно – статистики нет.
  • Бур берут меньшего диаметра, а нижнюю обсадную трубу делают с расходящимися заточенными зубьями (коронкой) или снабжают режущей юбкой. Забурившись на 1 цикл, бур полнимают, а трубу принудительно осаживают; коронка или юбка срезают излишки грунта. Этот способ замедляет бурение, т.к., прежде чем начать новый цикл, нужно желонкой (см. ниже) выбрать осыпавшийся грунт, но надежнее, облегчает гравийную засыпку затрубного пространства и позволяет применить наружный песочный фильтр, см. далее.

Буровой инструмент

Теперь посмотрим, каким буром какой грунт и каким способом нужно бурить, см. рис. справа:

Буровой инструмент для ручного бурения

  1. Шнековый бур, или просто шнек – для роторного бурения связных однородных грунтов обычной плотности; попросту – для земли, суглинков, слегка влажных супесей, мягких глин. В отличие от садового бура бур-шнек двухзаходный, иначе асимметрия усилия сопротивления грунта уведет бур в сторону и он застрянет;
  2. Бур-стакан, или буровой снаряд Шитца – для связных, но вязких, сильно облипающих грунтов, в которых шнек застревает. Бурение – канатно-ударное;
  3. Ложковый бур – для сыпучих и рыхлых грунтов, которые не держатся в витках шнека и в стакане. Бурение – ударно-вращательное или вращательное;
  4. Желонка – для чистки ствола от осыпавшегося грунта, ила, и т.п. очень сыпучей или плывущей мягкой полужидкой породы. Бурение – канатно-ударное;
  5. Чертежи самодельных буров для скважин

    Как говорится, тьфу-тьфу-тьфу через левое плечо, и упаси боже, чтобы вам не понадобилось – буровое долото для разбивания валунов. Поперечное сечение – пластина с закругленным гранями. Калибр – внутренний диаметр обсадки минус 3-5 мм. Бурение – ударное штангой.

Режушие кромки всех буров выполняются из закаленной стали. Чертежи самодельных бура-стакана, аналога ложкового бура (режущие лопасти устанавливаются пропеллером под углом 3-10 градусов) и схема желонки показаны на след. рис. справа. Внешние диаметры всех этих буров можно менять смотря по калибру скважины.

Как бурят?

Мобильные буровые установки, позволяющие забуриться прямо «с земли», вроде той, что на рис. слева,

Мобильная буровая установка

в аренду, увы, не сдаются: управление ими требует профессиональной подготовки а самый факт владения, пусть и временного – лицензии на буровые работы. Поэтому начинать нам придется по старинке, по-горщицки – с самодельного копра, если только не бьется бабой скважина-игла.

Копёр

Простейший копёр – тренога из бревен или стальных труб в виде равностронней трехгранной пирамиды – тетраэдра, поз. 1 на рис. ниже. Такая конструкция очень прочна и жестка при минимальном расходе материала. Высота тетраэдра равна 0,8165 длины его ребра, т.е. из обычных 6-м бревен с учетом заглубления ног копра в грунт получится тренога высотой около 4,5 м, что позволит применять колена обсадной трубы до 3 м длиной. Вообще-то высоту копра берут на 1,2-1,5 м выше максимальной длины того, что будет опускаться в ствол.

Устройство самодельного копра

Ноги копра можно от разъезжания скрепить рамой из тех же бревен/труб, но ради экономии материала можно и вкопать в грунт на 0,7-0,8 м, подложив горизонтально под пятку каждой отрезок бревна длиной около 1 м – лежень. Собирают шатер копра на земле, поз. 3, ноги одновременно (втроем-вшестером) вводят в котлованы с лежнями и засыпаютгрунт обратно, плотно его утрамбовывая.

Примечание: укрепление ног копра прямо на грунте вбитыми снаружи ломами или стальными прутьями крайне опасно!

Узлы для рыма и длинномерных грузов

Копер оборудуется подъемным и буровым воротами (поз. 1 и 2), блоком с крюком (поз. 1, 2, 4) и рычагом-качалкой для подъема бура, канатно-ударного бурения, осаживания обсадных труб и работы желонкой, поз. 2. Крюк блока и буры, имеющие рым (кольцо для крепления каната) привязываются якорным узлом (его еще называют рыбацкий штык, поз. 1 на рис. справа), а длинномерные грузы – грузовым узлом, поз. 2 там же.

Шурф

Установив копёр, крюк с компактной тяжестью (кувалда напр.) опускают до земли, именно здесь и начнется ствол. Вокруг этой точки копают (забивают) шурф размерами примерно 1,5х1,5х1,5 м. В шурфе так же отмечают точку старта и бурят первые 3-4 м шнеком, постоянно выверяя его вертикальность. Это крайне ответственная операция, от первых метров зависит судьба всей скважины! Далее, если бурение будет на глубину более 7 м, весьма желательно установить кондуктор – трубу диаметра большего, чем диаметр затрубного пространства ствола скважины. Кондуктор тщательно выверяют на вертикаль и бетонируют.

Примечание: Внимание! Выбирая размеры скважины, буров и труб, привязывайте их к калибру погружного насоса! Зазор между его корпусом и ближайшей стенкой должен быть не менее 7 мм или по ТУ на агрегат. Самый распространенный калибр бытовых погружных насосов – 86 мм.

Проходка

Способы бурения разными снарядами на разных грунтах описаны выше. Проблемы могут возникнуть, кроме валунов, с плотной сухой глиной, это очень вредная порода. Справиться с ней можно по-разному, напр., как показано здесь:

Видео: бурение скважины на воду в плотной глине

Самостоятельное гидробурение плотных глин

В общем, для проходки плотной глины используют вращательно-ударное или канатно-ударное гидробурение, см. рис.справа. Качать воду, которой пока еще нет, не обязательно. Можно просто вылить в обсадку несколько ведер, подождать с полчаса или меньше, и пробовать, что лучше возьмет – стакан или ложка. Шнеком можно не пробовать, его глина возьмет.

Обсадка и колонна

Буровую колонну собирают из стальных труб диаметром около 80 мм и со стенками толщиной от 4 мм. Будете вы брать готовые буровые колена или делать их самостоятельно, обратите внимание на способ соединения. Для ручного бурения пригодны только соединения штыковыми муфтами! Резьбовые и замковые любого вида не годятся: штангу неизбежно придется когда-то да поворачивать в обратную сторону и штанга развинтится, а замок разойдется при любом виде ударного бурения.

В процессе бурения, как уже сказано, монтируются и обсадные трубы. В наше время уже и в профессиональном бурении на небольшие глубины практически безальтернативным вариантом стали пластиковые, но нужно брать специальные обсадные:

  • Легки, можно ворочать в одиночку.
  • Выдерживают принудительное осаживание и давление грунта с усилием до 5 тс.
  • Практически не тормозят внутренний фильтр, см. далее, при его установке.
  • Не коррозируют и не портят воду весь свой срок службы, до 50 лет.

Центраторы обсадных труб

Единственно, чего боится пластиковая обсадка, так это повреждения изнутри буровой штангой. Поэтому желательно использовать центраторы буровых труб, см. рис. справа, по 1-му на каждые 3-5 м штанги. Самые дешевые – стальные пружинные, они вполне подойдут. Что до сложных с турбулизаторами и пр., то они для профессионального гидробурения.

Обсыпка

По мере заглубления обсадки в ствол в затрубное пространство необходимо подсыпать мелкий гравий. Гравийная обсыпка скважины на воду намного ускорит ее раскачку и продлит срок службы. А скважина на песок без подсыпки может оказаться вообще неработоспособной.

Есть вода!

О достижении водоносного слоя скважиной-иглой судят по увеличению скорости проходки, а проверяют наличие воды манеркой – отрезком заваренной с одного конца стальной трубы, опускаемой в скважину на шнуре. С остальными скважинами проще: как бур в очередной раз вынес влажный грунт, значит – есть вода. Остается определиться, нужно ли заглубляться еще. Для этого центробежным погружным насосом (вибрационный в такой жиже сразу забьется) выкачивают несколько ведер. Если в 5-м ведре вода заметно не посветлела, нужно заглубиться еще на 0,5 м (1 цикл бурения) и опять проверить. Если заглубились уже на 2 м, а проба все та же – все, большего дебета не будет, и придется смириться с долгой раскачкой. Также, если скорость проходки вдруг упала (а засечь ее неопытному бурильщику при любом способе бурения, кроме вращательного, очень трудно), то бурение немедленно прекращают – мы на дне пласта, скважина будет совершенной.

Примечание: по прекращении бурения или при его перерыве штангу с буром непременно извлекают, иначе затянет в землю.

Раскачка

Забуренная скважина еще не даст воду в нужном количестве и качестве. Для этого необходимо или вскрыть водоносный пласт, или раскачать скважину. Вскрытие пласта позволяет получить питьевую воду в течение суток. Оно требует большого количества чистой воды, сложного и дорогого оборудования. К сведению: вскрытие проводится прямым и обратным способами. При прямом воду закачивают под давлением в обсадную трубу и выкачивают буровой раствор из затрубного пространства. При обратном воду подают самотеком «за трубу» и выкачивают раствор из ствола. Прямое вскрытие происходит быстрее, но сильнее нарушает структуру пласта и скважина служит меньше. Обратное – наоборот. Имейте в виду при переговорах с буровиками, если будете заказывать скважину.

Раскачка скважины занимает несколько дней, но может производиться обычным бытовым погружным центробежным насосом; вибрационный не годится по причинам, указанным выше. Для раскачки сначала желонкой удаляют из скважины ил; как работать желонкой, можно посмотреть в видео ниже:

Видео: чистка (раскачка) скважины самодельной желонкой

Дальнейшее несложно: воду полностью откачивают каждый раз, как ее наберется достаточно, чтобы покрыть насос. Полезно перед включением несколько раз поднять-опустить его на кабель-тросе, чтобы взмутить остаточный ил. Раскачку можно делать и манеркой, но черпать замаешься, и уйдет на нее недели две.

Примечание: по мере раскачки гравийная засыпка будет оседать; ее надо восполнять, подсыпая.

Раскачка скважины считается законченной, когда прозрачность воды поднимется до 70 см. Проверяют ее белым эмалированным или фаянсовым диском диаметром 15 см (блюдце, крышка от кастрюльки) в непрозрачном сосуде, напр. чистой бочке. Когда края диска при погружении начинают расплываться – стоп, уже непрозрачность. Смотреть на диск нужно строго вертикально. По достижении прозрачности пробу воды сдают на анализ и, если все ОК, бетонируют или замыкают глиной затрубное пространство, и ставят фильтр.

Фильтр

Скважинный фильтр – основное устройство, обеспечивающее качество воды из нее. И вместе с тем – наиболее подверженный износу ее узел, поэтому к выбору скважинного фильтра нужно отнестись со всей ответственностью.

Артезианскую воду забирают без фильтрации. Для скважины на известняк чаще всего достаточно простого решетчатого фильтра в виде перфорации на нижнем колене обсадки; она же послужит основой фильтра скважины на песок. Требования к перфорации таковы:

  • Диаметр отверстий – 15-20 мм, до 30 мм смотря по грунту.
  • Скважность фильтра (отношение общей площади отверстий к площади занимаемой ими поверхности) – 0,25-0,30, для чего расстояние между центрами отверстий берут в 2-3 раза больше их диаметра.
  • Расположение отверстий – поперечными рядами в шахматном порядке.
  • Общая площадь всех отверстий – не менее площади поперечного сечения просвета обсадной трубы.

Устройство фильтров скважин на песок

Для скважины на песок необходима еще, во-первых, гравийная засыпка; в данном случае именно она обеспечивает долговременное качество воды, как и в колодце. Ввиду этого в продаже имеются скважинные фильтры со слоем гравия, включенным в состав конструкции. Худа от них не бывает, но ствол скважины нужен большего диаметра, что затрудняет проходку, и без внешней засыпки скважина все равно быстро заиливается.

Далее, если следовать току воды, идет та же перфорированная труба, но теперь она будет несущим элементом, воспринимающим давление породы. Чтобы песок, который гравий плохо задерживает, не испортил весь водоводный тракт, нужен еще песочный фильтр. Он может быть внешним или наружным (слева на рис.) либо внутренним (справа там же). У внешних фильтров преимуществ три: минимальные диаметр и заиливание скважины и глубина установки насоса. Но они легко повреждаются при монтаже обсадки, неремонтопригодны и дороги, т.к. вследствие последнего обстоятельства должны выполняться из очень качественных материалов: сплавы на сетку и проволоку наружных скважинных фильтров стоят дороже серебра.

При установке насоса в скважину с внутренним фильтром ее дном считается его верхний обрез, поэтому объем однократного отбора воды серьезно снижается. Болезнь всех внутренних фильтров – усиленное заиливание скважины из-за просачивания воды в зазор между фильтром и обсадной трубой. Также вследствие этого срок службы фильтра сокращается, а износ насоса усиливается, т.к. в него попадает песок. Нередко поэтому насос помещают в отдельную трубу, насаженную на выход фильтра, что опять-таки требует увеличения диаметра скважины.

Самодельный песочный фильтр

Оптимальный вариант – присоединение насоса непосредственно к выходному патрубку фильтра, тогда и заиливание, и запесочивание прекращаются. Но для этого нужен центробежный насос с заборным патрубком на днище, что намного его усложняет и удорожает, а напор вибрационных часто оказывается мал для скважин на песок.

Фильтрующие элементы песочных фильтров иногда делают самостоятельно из ПВХ труб, нержавеющих пружин и полимерной сетки, см. рис. слева, но фильтруют они плохо и служат недолго. Лучше взять хороший покупной фильтр, уж больно тяжелы условия его работы, а вынуть его, как говорится, целое дело. В таком случае возможны в основном 3 варианта, см. рис:

Современные скважинные фильтры

  1. Полимерный наборно-кольцевой фильтр. Дешевле прочих, но служит меньше и склонен к заиливанию, зато ремонтопригоден: можно поднять и перебрать, заменив плохие кольца. Требует увеличенного диаметра скважины;
  2. Трубчато-проволочный с обмоткой из профилированной проволоки. Немного дороже полимерного, но служит долго и не заиливается. Для ремонта не нужна переборка, достаточно промыть наверху. Был бы оптимальным, если бы не одно «но»: неоднократно отмечены случаи жульничества и производителей, и торговцев, и буровиков – как полностью нержавеющие подаются фильтры, в которых продольные стержни сделаны из обычной оцинкованной проволоки. Проверить, не разломав фильтр, невозможно, но в воде вскоре появляются вредные примеси, а затем стержни полностью ржавеют, обмотка сползает, и весь фильтр приходится менять.
  3. Безопорные сварные фильтры, проволочные и щелевые. Были бы идеальными (последние выдерживают и осадку в ствол снаружи на трубе), если бы не цена: делаются из той самой профилированной нержавеющей проволоки, что стоит примерно как серебро.

Обустройство и автоматика

Обустройство скважины кессоном

Для подачи воды в дом скважину необходимо обустроить и взаимно согласовать с водопроводом. Обустройство скважины водоснабжения в последние годы претерпело радикальные изменения. Традиционная схема (см. рис. справа) – кессон, бетонный или стальной, или каменный приямок, требующий большого объема дополнительных земляных работ и полезной земельной площади под себя, уходит в прошлое. Сейчас скважины на воду все чаще оборудуются скважинными адаптерами, см. рис. ниже. Поставить адаптер дело довольно кропотливое, но с кессонно-приямочной маетой несравнимое:

  • Как только пошла вода, по скорости ее осветления судят, насколько еще можно углубиться, и обрезают в размер сверху последнюю обсадную трубу.
  • Перед ее установкой траншею к дому на глубину, большую нормативной глубины промерзания грунта.
  • В трубе заранее сверлят отверстие под адаптер и ставят его, заглушив патрубки. Если ставить прямо в скважине, может туда булькнуть.
  • Ставят трубу и добуриваются, ориентировав выход адаптера в траншею на глубине больше глубины промерзания.
  • Раскачивают скважину, ставят фильтр, опускают насос, подключают подающую трубу насоса и транзитную в дом к штуцерам адаптера, прокладывают кабель насоса.
  • Ставят крышку скважины, когда вода пошла в бак, засыпают траншею – все.

Обустройство скважины скважинным адаптером

Водоснабжение частного дома из скважины имеет свои особенности, но они не помешают потом подключиться к коллективному водопроводу или запитаться водой из колодца. Переделывать ничего не придется, только надежнее будет.

Во-первых, необходим напорно-накопительный бак. Дебет не артезианской скважины может по непонятным причинам падать вплоть до полного прекращения, а потом вода вновь идет как ни в чем не бывало. Во-вторых, за баком по току воды нужен как минимум 2-х ступенчатый мембранный фильтр. В коммунальных водопроводах качество воды непрерывно контролируется, чего дома нет. А вдруг где-то в зоне питания пласта техногенная авария или несанкционированный сброс загрязнений? Все уже и забыли, когда это было, а плохая вода как раз подошла к скважине.

Наконец, домовый водопровод должен соответствовать принципу постепенного равномерного отбора воды, о котором говорилось в начале. Кооперироваться с соседями, как при постройке общего септика, в данном случае не лучший выход. Вдруг дебета на всех не хватит, вместо сообщества будет склока. Т.е. нужна автоматика, включающая насос на подкачку, едва кто-то где-то кран открыл.

Тут возможны 2 варианта. Первый – напорный бак с поплавковым краном на теплом чердаке. Всей автоматики – шток, проходящий во втулке сквозь крышку бака и опирающийся на рычаг поплавка, да микровыключатель (микрик) на 6-10 А с нормально замкнутыми контактами в цепи электропитания насоса. Пока бак полон – шток давит на рычажок микрика, насос обесточен. Чуть пошла вода в дом – шток опустился, микрик сработал, насос пошел качать.

Однако, во-первых, нужно утеплять чердак, что стоит немалого труда и средств. Второе – насос, от него потребуется лишних метров 4-5 напора, а для 2-этажного дома и все 8-9, так что и насос оказывается дорогим. В-третьих, протечка бака или неисправность поплавка приведут как минимум к замоканию потолка. Поэтому более дешевой и надежной выходит все-таки современная автоматика для скважин водоснабжения, управляемая микроконтроллером, отслеживающим расход, давление воды и периодичность включения насоса. Домовый водопровод тогда выполняется с герметичным мембранным накопительным баком в подвале.

Послесловие

Еще живы буровые мастера, когда-то осваивавшие Тюмень с Уренгоем. Геофизической аппаратуры, строящей на дисплее компьютера 3D картинку того, что в земле, и полностью роботизированных буровых тогда не было, но они и так видели сквозь землю своей интуицией, опытом и были на «ты» со всеми духами недр. А тогдашние министры и члены политбюро, спеси у которых было поболее, чем у старозаветных бояр и удельных князей, к этим асам обращались на «вы» по имени-отчеству и почтительно здоровались с ними за руку.

Так вот, у любого из старых буровиков-зубров есть на счету неудачные скважины, чего они не стесняются – работа такая. Что ж тогда говорить начинающим, действующим самостоятельно? Не обескураживайтесь неудачей, вдруг первая скважина окажется пустой, или обрушится, или бур застрянет. Не без того в буровом деле. Но досада и разочарование моментально схлынут под мощным напором, как сейчас говорят, позитива, едва только ваша скважина даст воду.

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка...

что еще почитать:

Вывести все материалы с меткой:

Бурение скважин на воду в частном доме и на даче своими руками: пошагово разберем все варианты

Скважина – это необходимый питьевой источник, чтобы организовать жизнь в загородном доме, на строительной площадке и прочее. Как следствие, добыча воды является первостепенной задачей и при строительстве дачи. Способы и технологии добычи разнятся, исходя из глубины их расположения и типа источника.

Виды

  1. Артезианская.
  2. На песок.
  3. Абиссинская.
  4. Водозаборная.
  5. Нагнетательная.
  6. Пьезометрическая.
  7. Дренажная.

Артезианская

Изготавливается для больших домов. Глубина может достигать 100 метров и более. На даче обустраивается обсадной и эксплуатационной трубой. Первая имеет диаметр 159 или 133 мм. Вторая 133 или 117 мм. Диаметр скважины определяется из потребностей.

Принцип. Вначале забивается обсадная. В нее помещается эксплуатационная и глубинный насос.

Плюсы:

  • Высокая производительность.
  • Продолжительный эксплуатационный срок.
  • Стабильный уровень.

Минусы:

  • Высокая стоимость.
  • Продолжительное изготовление, до 7 дней.
  • Использование дорогой очистной системы по причине высокой минерализации.
  • Применение крупногабаритной техники.
  • Необходим пакет разрешительных документов.

На песок

Глубина определяется уровнем залегания водоносного слоя. Водяная скважина на песок располагается во втором межпластовом слое. Жидкость скапливается в песчаных отложениях. Ее глубина может быть минимум 15 м и максимум 30 м. Изготавливается она преимущественно шнековым способом бурения.

Принцип действия. Диаметр источника составляет 100 мм. На дно кладется специальная фильтрующая трубка. Впоследствии она может засориться и придется бурить заново. Наверх жидкость подается при помощи насосного оборудования.

Полезно знать: при постоянном использовании прослужит до 20 лет — это в лучшем случае.

Плюсы:

  • Минимальные вложения средств.
  • Простая конструкция позволяет выполнить ее своими руками.
  • Возможность использования небольших буровых установок.
  • Возможность пробурить в любом удобном месте.
  • Нет необходимости сооружать сложную фильтрационную систему.

Минусы:

  • Эксплуатационный срок.
  • На производительность влияет уровень залегания воды.

Абиссинская

Абиссинская скважина под воду представляет собой небольшой источник, который можно изготовить на территории частного дома, гаража и другого крытого помещения. Жидкость добывается из глубины около 15 метров. Преимущественно вода питьевая и чистая. Имеет благоприятный минеральный состав.

Принцип действия. В основе лежит дюймовая труба. На ее нижнем конце закреплен специальный фильтр, буровой элемент – игла. Труба забивается в грунт, а сверху устанавливается насос, создающий вакуум.

Плюсы:

  • Изготавливается своими руками.
  • Не нарушает ландшафтный дизайн.
  • Отсутствует потребность в аренде спецтехники.
  • Насос выносной или находится в кессоне над самим источником.
  • Работа займет около 1 дня.
  • Исключается заиливание.
  • Производительность до 3 куб/ч.
  • При необходимости можно легко демонтировать и переместить в другое место.

Минусы:

  • Ограничение по глубине.
  • Необходимо постоянно эксплуатировать. В противном случае придется производить прокачку, что является трудоемким процессом.

Водозаборная

Изготавливается в известняковом или песчаном водоносном слое. В случае попадания на известняк источник будет глубоким, больше 40 метров. Это влечет дополнительные расходы по установке большего количества обсадной трубы. Несмотря на это, качество жидкости прекрасное. Она не подвергается никаким загрязнениям.

Принцип действия. Водозаборные скважины обязательно должны иметь проект, если речь идет о водоснабжении предприятий. Это касается и частного дома. Состоит система из одного или двух подъемов. На первый происходит монтаж гидротехнического оборудования, которое осуществляет подкачку воды.

Плюсы:

  • Доставляется жидкость без загрязнений от поверхностных вод. В этот источник не проникает верховодка.
  • При правильном обустройстве прослужит до 50 лет и более.
  • Нет необходимости регулярно выполнять чистку.

Минусы:

  • Процесс бурения сравнительно дорогой.

Нагнетательная

Используется для добычи нефтепродуктов, способом закачки жидкости в нужный пласт. Отталкиваясь от технологии разработки, источник может использоваться уже существующий.

Принцип действия. Устанавливается колонна обсадных. Внутрь обязательно опускается лифтовая труба, посредством которой происходит закачивание жидкости в пласт. В качестве арматуры используются задвижки, чтобы перекрыть поток воды. Освоение и организация нагнетательных скважин возможны в промышленных условиях.

Плюсы:

  • Поддерживать стабильное давление в пласте.
  • Самостоятельно задавать и регулировать темп отбора полезных ископаемых.
  • Способность качественно вытеснять нефтепродукты из пласта залегания.

Пьезометрическая

Необходима для проведения контроля по изменению давления в пласте. Происходит это методом регистрации и фиксации уровня жидкости в стволе. Пьезометрические скважины осуществляют измерения посредством глубинного манометра. Основное назначение и сфера использования при добыче нефтепродуктов.

Дренажная

Является важным элементом всей дренажной системы. Она изготавливается параллельно с прокладкой труб в траншеях на участке, который требуется защитить от излишней влаги.

Принцип действия. Бурение дренажных шахт осуществляется на глубину водоносного горизонта. Благодаря этому жидкость сверху будет быстро уходить. Устройство этого источника должно быть таким, чтобы не нарушилась система естественной фильтрации.

Плюсы:

  • Возможность оперативно отводить скопившуюся влагу на дачном участке.
  • Исключить заболоченные места.

Недостатки:

  • Если не соблюсти технологию по изготовлению фильтрации, то существует вероятность попадания в водоносный горизонт грязной воды.

Устройство и схема

На схеме показаны водяные пласты. Верховодка подпитывается осадками и залегает на глубине до 10 метров. Качество воды позволяет сразу ее использовать для питья. Источник с межпластовыми водами делается самостоятельно. Чтобы получить более качественную воду, изготавливается артезианская скважина.

Согласно СНиПам и установленным нормам источник защищается от любого рода загрязнений. От септика расстояние 15 метров. Выгребные ямы минимум за 50 м. От складских помещений, промышленных предприятий более 100 метров. Также учитывается расстояние от соседнего источника, жилых построек, курятников и хлевов.

Совет: пробурить скважину под воду возле деревьев с большой корневой системой затруднительно.

Когда это делать лучше?

Оптимальным временем года считается лето и теплая весна. Однако при использовании современного оборудования бурение осуществляется и в зимнее время. Если смотреть на этот вопрос в разрезе экономии, то именно зимой лучше всего бурить. Причина в том, что уровень грунтовых вод имеет минимальный показатель. Как следствие, намного проще пройти в водоносный слой.

Как своими руками пробурить на даче или в частном доме

Выполнить ряд подготовительных действий:

  1. Выбранное место не должно быть самой нижней точкой на участке.
  2. Уклон грунта не более 35 градусов.
  3. При использовании специальных буровых установок важно организовать место для подъезда.
  4. Площадка на дачном участке должна быть как минимум 4 на 9 м.

Совет: ручное бурение скважин на воду менее требовательно к подготовке, но, когда речь идет об использовании спецтехники, необходимо согласовывать все нюансы.

Инструменты и установки

Разные виды бурения скважин требуют использование различного оборудования. Выбор инструмента определяет характер почвы в вашем районе.

Используются следующие ручные буры:

  • Шнековый. Необходим при роторном бурении в условиях мягкой глины и влажных супесей.
  • Стакан. Нужен в канатно-ударном, в условиях облипающей и вязкой почве.
  • Ложковый. Применяется в ударно-вращательном бурении, в условиях сыпучего и рыхлого грунта.
  • Желонка. Используется в канатно-ударном, в условиях ила, осыпающейся почвы и тому подобное.
  • Долото. Штанга для разбивания валунов.

Каждый бур имеет режущую коронку. Делается она из твердосплавной и закаленной стали.

Перед тем как пробить источник, происходит монтаж специальных установок:

  • Ударно-канатная. Скорость бурения очень низкая. Принцип заключается в падающей желонке, которая под своим весом разбивает грунт. Она же и поднимает почву наверх. Представляет собой треногу с тросом. На веревку крепится желонка.
  • Шнековая. Длина шнека достигает 2 метров. Процесс бурения происходит вручную и механизированно. Выполнив 3 оборота, почва извлекается наружу. Постепенно штанга наращивается. Мобильная установка позволяет обеспечить высокую производительность.
  • С промывкой. Самая производительная установка. По сути, это бурение водой при использовании штанги с лопастным буром. За один час можно углубиться до 10 метров.

Способы

Сделать это без оборудования практически невозможно. Рассмотрим наиболее распространенные методы:

  1. Шнековое.
  2. Вращательное (роторное).
  3. Ударно-вращательное.
  4. Ударное-канатное.
  5. Гидробурение.
  6. Колонковое.

Не каждым из перечисленных способов можно выполнять бурение скважин вручную.

Инструкция пошагового бурения

Вы узнаете, как бурят скважину на воду многие домашние умельцы.

Шнековое

На трубу навариваются лопасти по спирали, которая погружается в грунт вращательными движениями. Подходит не всем типам почв. Идеальное решение для мягких и средних грунтов.

Шнековый способ:

  1. Выкапывается шурф 1,5 на 1,5 м, глубиной до 2 метров. Позднее в нем будет кессон.
  2. Если грунт сыпучий, то стенки усиливаются деревянными щитами.
  3. Шнековый бур проворачивается при помощи специального хомута или ключа.
  4. Если грунт неустойчив, то при бурении сразу выполняется обсадка ПВХ-трубой.
  5. Если на шнеке грунт будет извлекаться непосредственно через трубу, то ПВХ не подойдет – используется металлическая.
  6. По мере продвижения шнек и обсадная труба наращиваются с помощью соединительных муфт.
  7. За один проход рекомендуется делать не более 5 оборотов. В противном случае поднять почву наверх будет сложно.
  8. Чтобы облегчить ход бура в источник, можно подливать воду.
  9. Устанавливается тренога с блоком для подъема бура.
  10. Бурение проходит вплоть до водоупора. Если пошел песок крупной фракции и влажный, то водоупор отличный.

Совет: по мере погружения шнека контролируйте вертикальность; чтобы его выровнять, между стенкой источника и обсадной трубой вбиваются деревянные клинья.

Вращательное (роторное)

Инструментарий изготавливается самостоятельно. Обычно используется ручной бур, для которого применяется толстая сталь. Эта методика для неглубоких источников, не больше 15 метров. Ручной бур применяется в условиях мягкого грунта. Последовательность работы:

  • Вращая бур, нужно постепенно погружать его в намеченном месте.
  • Для удобств работы сверху крепится рукоятка на винтовых соединениях.
  • По мере заглубления бура штанга наращивается резьбовым соединением.
  • Предварительно снимается рукоятка, а после она надевается на очередную штангу также при помощи резьбы.

Ударно-вращательное

Специальный бур поднимают и с большой силой опускают. Таким образом разрыхляется почва, потом снаряд вращается и поднимается вверх.

Здесь могут использоваться разные буры. Все зависит от характера почвы. Суть технологии сводится к следующему:

  1. На низ к штанге закрепляется бур.
  2. Процесс бурения чередуется с его поднятием и сбрасыванием, а после прокручиванием.
  3. Например, при использовании ложки грунт прилипает и удерживается в ее полости, а потом поднимается вверх.
  4. Процесс разбивки породы осуществляется за счет режущей кромки при ее вращении.
  5. Взятая порода ложкой извлекается из отверстия.
  6. За один проход можно пройти до 400 мм.

Ударно-канатное

Это специальный снаряд, который опускается и поднимается на канате. По мере этого процесса почва извлекается наружу.

Порода разбивается специальным забивным стаканом, который падает с высоты. Нужно установить специальную вышку. Как правильно бурить:

  1. Вначале монтируете буровую вышку. Она имеет три ноги.
  2. Подготавливается забивной стакан для изъятия почвы.
  3. Стакан тросом поднимается и опускается.
  4. Летит вниз под своим весом и захватывает почву.
  5. После этого стакан поднимается наверх.
  6. Из него удаляется захвативший грунт.
  7. По мере погружения стакана продвижение идет все глубже.

Гидробурение

Осуществляется мощной струей воды из специального бурового инструмента. Преимущество технологии в том, что возможно гидробурение скважин в каменистой почве.

Нагрузка струи обеспечивается весом штанги и бурильной оснастки. В установку заливают специальный раствор, который потом направляется в подготовленный приямок.

Основным требованием является использование специальной установки для ручного скважинного гидробурения.

Последовательность гидробурения своими руками:

  • В первую очередь устанавливается малогабаритная конструкция или МБУ для гидробурения.
  • Начинать работы лучше всего с утра.
  • Если бурение происходит в песчаной почве, то необходим большой запас жидкости.
  • Перед работой глина смешивается в раствор в подготовленном приямке. Замес выполняется посредством строительного миксера. Консистенция должна напоминать кефир.
  • Далее по шлангам подается раствор к работающему буру.
  • Постепенно жидкость шлифует стенки и углубляется в почву. Раствор используется по кругу.

Эта технология содействует дополнительному усилению стенок образующегося источника.

Колонковое

Подразумевает использование пустого стакана и постепенного его закручивания. Если в вашей местности отсутствуют твердые скалы, то данный способ бурения источника для водопровода оптимальный.

Плюс ко всему, технология простая, что позволяет выполнять работу без привлечения квалифицированных специалистов и особых технологических установок.

Технология самостоятельного колонкового бурения выглядит следующим образом:

  • Пустотелый стакан вверх дном погружается в грунт.
  • В нижней его части обязательно имеются резцы или коронка.
  • По мере выхватывания породы она поднимается на поверхность по спиралевидному направлению.
  • При ударе по стакану кувалдой с него полностью удаляется имеющийся шлам.
  • По степени погружения стакана его можно нарастить.
  • Обычно наращивается за один раз штанга длиной 1200–1500 мм.

Все соединения по длине колонны штанг должны быть жесткими и не иметь никакого зазора.

Обслуживание и эксплуатация

Один раз на протяжении года следует осуществлять проверку всей установки на предмет исправности. Вначале осматривается трубопровод. Если обнаружилась утечка, ее следует устранить. Рекомендуется проверять давление в системе, нужно отключить насос и открыть водозаборный вентиль. Необходимо убедиться в корректной работе насосного оборудования и гидробака. Автоматика должна функционировать исправно.

Особое внимание уделяется источнику в холодное время года. Необходимо побеспокоиться о том, чтобы зимой вода не замерзла. Обсадную трубу следует утеплить вплоть до уровня промерзания грунта в вашей местности.

Совет! Если источник используется посезонно, то ранней весной воду следует прокачать.

Заключение

Вы узнали, как сделать скважину. Исходя из удаленности водяного пласта в вашей местности, глубина источника для питьевой воды будет на разном уровне. Надеемся, что этот материал помог вам разобраться с тем, как забить скважину самостоятельно. В дополнение к этому рекомендуем просмотр схем и видеоматериала в конце этой статьи.

Гидро:

Выкопайте собственный колодец - Ферма и сад

Бурение колодца вручную - это большая работа, но ее можно выполнить с помощью подходящего оборудования. Если вы хотите пробурить неглубокую или глубокую скважину, этот навык идеально подходит для тех, кто стремится к самостоятельности.

Скважины обычно бурятся на частной земле, где отсутствует городская или сельская вода. Можно нанять лицензированного специалиста для оказания этой услуги, но вы можете рассчитывать потратить несколько тысяч долларов. Если вы хотите сэкономить, вы можете сделать это самостоятельно, но перед тем, как начать, вам необходимо изучить местные правила.

В каждом штате или округе будет свой собственный список требований и правил. Их можно найти в Интернете или в окружном суде. Когда вы спрашиваете об этих правилах, обязательно объясните, что вы будете бурить скважину самостоятельно и на своей земле.

Как только вы получите зеленый свет для движения вперед, самое время узнать больше о своей земле. Обратитесь в районное отделение сельского хозяйства, чтобы узнать, какой у вас тип почвы. Это может быть песок, глина, камень или их сочетание.

В местном суде могут также храниться журналы бурения скважин от профессиональных бурильщиков. Сюда будут входить такие вещи, как когда они попали в первую воду, с каким типом почвы они столкнулись и насколько глубоко они пробурили скважину. Это может быть полезная информация, но помните, что все свойства индивидуальны. Самым первым шагом может быть определение глубины сверления.

На большинстве усадеб в Северной Америке вода обычно присутствует везде, где вы копаете, хотя в некоторых районах эта глубина будет больше, чем в других.

При выборе места расположения колодца следует учитывать следующие факторы: удобство, источник питания и расположение. Очень важно, чтобы колодец находился в гору от любой септической системы или стока сарая.

Последнее, что нужно сделать перед бурением, - это связаться с коммунальными предприятиями, чтобы убедиться, что вы не задели подземные трубы или линии. Иногда эту информацию можно найти на вашем первоначальном земельном участке, но всегда полезно перепроверить.

Мелкое бурение

Пробурить неглубокую скважину - довольно простая задача, спускаться на глубину примерно 25 футов или около того, когда вы попадаете в первую воду (по крайней мере, в моем местоположении). Скважины такого типа можно пробурить вручную за выходные, используя универсальный выдвижной шнек.

Колодцы этого типа могут быть обсажены ручным насосом и использованы для орошения. Это будет скорее аварийная установка, которая также может обеспечить потребности в воде в домике выходного дня в сельской местности.

Мелким колодцам трудно справиться со средним водопотреблением. По оценкам, каждый человек использует от 80 до 100 галлонов воды в день. Представьте, что вы храните 20 кувшинов емкостью 5 галлонов в день на человека.

Большая часть воды используется для смыва туалетов и купания. Если вы умножите это на семью из четырех человек, легко понять, что вам понадобится более глубокий колодец, чтобы не отставать от спроса.

Профессиональные копатели колодцев часто рекомендуют глубину 200 футов и более, но помните, что на протяжении сотен лет каждый колодец в этой стране выкапывался вручную, и именно так люди выживали.

Также помните, что лицензированные землекопы получают оплату за ногу, поэтому иногда они бурит дальше, чем должны. Итак, если вы решите взять это напрокат, проведите исследование и обязательно запишите, где в вашем районе обычно попадает первая вода. И имейте в виду, что первая вода может быть не самой лучшей, может высохнуть через несколько лет или не сможет удовлетворить спрос; все это необходимо учитывать.



Глубокое сверление пневматической дрелью

Пневматическая дрель похожа на гигантскую взбивалку для яиц, приводимую в движение сжатым воздухом. Этот инструмент может пробурить 200-футовую скважину за несколько дней или недель, в зависимости от типа почвы, и его можно приобрести в Интернете.

Помимо дрели, вам также понадобится очень мощный воздушный компрессор для работы оборудования. Они могут легко стоить в два или три раза дороже сверла. Есть несколько способов снизить расходы: купить подержанный компрессор или купить новый, а затем, после завершения проекта, продать почти новое оборудование на несколько сотен долларов меньше, чем вы заплатили.

Вы можете выбирать между газовыми, дизельными или электрическими компрессорами. Электрический компрессор обойдется вам дешевле в эксплуатации и будет более надежным.Мы выбрали компрессор, работающий на газе, потому что наш проект скважины находился в нескольких милях от дома.

Подождите, чтобы запланировать перерыв в работе для бурения, пока все оборудование не будет доставлено и все не будет правильно настроено и работает.

Установка для сверления

Перечень поставок на 100-футовую скважину

• Пневматический дрель
• Воздушный компрессор
• От 150 до 200 футов 3/8-дюймового воздушного шланга и соединителей (соединяются вместе с помощью резьбовых соединителей, а не быстроразъемных соединений)
• Автоматическая масленка или лубрикатор
• 1 литр масла для пневматического инструмента
• 160 футов 1-дюймовой трубы из ПВХ, номенклатура 40
• 300 футов веревки
• Бочка емкостью 55 галлонов с открытым концом
• 2 рулона высококачественной клейкой ленты
• 700 фунтов мелкого мелкого гравия
• Волшебный маркер
• Измерительная лента
• 100 футов трубы SDR 35, сортамент 20, диаметр 4 дюйма
• 5 футов 8-дюймовой трубы из ПВХ
• 10 футов 2-дюймовой трубы из ПВХ
• 80 фунтов бетонной смеси

Это подводит нас к настройке тренировки. Для этого потребуется день планирования перед началом бурения. В большинстве магазинов товаров для дома есть почти все, что вам нужно.

Шаг 1: После приобретения необходимых материалов и выбора места бурения, начните копать основную скважину с помощью шнека или копателя. Копайте примерно на 4 или 5 футов. Затем, если необходимо, отрежьте 8-дюймовый ПВХ, чтобы он соответствовал отверстию, чтобы 4 дюйма оставались над землей. На той стороне трубы из ПВХ, которая совпадает с отстойником (см. Шаг 2), просверлите отверстие достаточно большого размера, чтобы вставить 2-дюймовую соединительную трубу из ПВХ.

Шаг 2: Выкопайте неглубокий отстойный пруд в 10 футах за колодцем, не менее 4 футов в поперечнике. Затем выкопайте неглубокую канаву диаметром 8 дюймов, соединяющую пруд с колодцем. Соедините эти пространства 2-дюймовой трубкой из ПВХ и крышкой. Эта труба будет передавать чистую воду из водоема в скважину. Отверстие для трубы в пруду необходимо закрыть сеткой, чтобы мусор не попал обратно в колодец.

Шаг 3: Вставьте бочку емкостью 55 галлонов на край пруда, закрепите кольями и поверните отверстие к колодцу.Барабан забирает воду из колодца и опорожняется в пруд, где чистая вода будет стекать из трубы обратно в колодец.

Шаг 4: Прикрепите 1-дюймовую трубу из ПВХ к пневматической дрели с помощью клея ПВХ и закрепите изолентой для предотвращения утечек. Используйте маркер каждые 5-10 футов, чтобы вы могли отслеживать, как далеко вы пробурили. Другой конец прикрепленной трубы из ПВХ поместите в бочку емкостью 55 галлонов. Пока буровая установка работает, грязь и вода будут попадать в трубу через небольшие отверстия над буровой установкой и выталкиваться сжатым воздухом, перемещаясь по трубе в барабан и отстойный пруд, чтобы вернуться в скважину.

Шаг 5: Воздушный компрессор необходимо настроить и подключить к дрели. Используйте изоленту, чтобы прикрепить воздушный шланг к трубе из ПВХ, чтобы он не мешал во время сверления.

Примечание: В зависимости от типа почвы вам может не понадобиться 8-дюймовый ПВХ. Наша почва, например, представляет собой твердую глину и достаточно стабильна, чтобы яма не обрушилась без трубы.

Бурение

Бурение скважины с помощью этого инструмента может занять от 15 часов до недель в зависимости от типа почвы, поэтому убедитесь, что стул удобен, и вы работаете как минимум с тремя людьми.Один для работы компрессора, другой для сверления и третий для перерывов.

Запрещается отключать подачу воздуха к буровой установке, когда она находится под водой. Если это произойдет, вам придется прекратить сверление и очистить двигатель перед повторным запуском. Это может занять время и задержать прогресс, а это значит, что важно, чтобы ваша буровая бригада понимала процесс от начала до конца.

Начните с заполнения колодца водой. Включите сверло перед установкой, а затем начните сверление.Сверло просверливает все типы почв, но при ударе о глину или скалу процесс замедляется. Не расстраивайтесь, просто продолжайте бурение, и, прежде чем вы это узнаете, первая вода попадет в воду.

Перемещайте сеялку вверх, вниз и из стороны в сторону, так как это поможет сеялке проходить сквозь почву. Движение должно быть постоянным, но не сильным; дрель сделает свою работу. Когда вы дойдете до точки, когда потребуется добавить больше трубы, вытащите буровую установку из отверстия и, когда она выйдет из воды, отключите давление воздуха.Добавляя трубу, закрепляйте каждую добавку клеем ПВХ.

Добавьте следующие несколько футов трубы и начните заново. Как только желаемая глубина будет достигнута, самое время закрыть колодец. Обсадная труба заключается в вставке трубы SDR 35 и закреплении на месте мелким гравием и бетоном. Для этого просверлите отверстие в обеих боковых стенках первой части трубы на расстоянии 2 или 3 дюймов от дна, чтобы вы могли прикрепить веревку, чтобы опустить трубу в колодец. Когда верх трубы сравняется с землей, нанесите клей ПВХ и прикрепите следующий кусок трубы. Дайте высохнуть в течение 15 минут, а затем продолжайте опускаться и добавляйте кусочки по мере приближения к глубине колодца. Последний кусок трубы будет отрезан на высоте примерно 3 фута над уровнем земли и закрыт заглушкой.

Насыпьте мелкий гравий между корпусом и землей. Далее смешиваем бетон и заливаем между землей и опалубкой. Это предотвратит загрязнение колодца стоками. После того, как это будет завершено и вы добавите скважинный насос, вам нужно будет запустить скважину в течение нескольких дней, пока вода не станет прозрачной, и всегда полезно проверить воду, прежде чем использовать ее для питья.

Бурение скважины может быть долгим процессом, но если вы можете сэкономить деньги и одновременно изучить новый навык, почему бы не попробовать? Нужно вернуться к основам и сделать больше для себя.

По теме: От колодцев до рек, ознакомьтесь с этими вариантами подачи воды в вашу автономную усадьбу.


Кэрол Уэст - писатель-фрилансер, фотограф, автор и основатель блога Garden Up Green. Она живет в сельской местности на севере Техаса со своим мужем Робертом.Они живут мирной жизнью, проводя большую часть своего времени, создавая Quail Grove, крошечную приусадебную общину.

Как выкопать колодец на участке вашей усадьбы - Сделай сам

Отрывки перепечатаны по специальному разрешению из Popular Mechanics .

Несколько новых общин и семейных пар задали вопрос о недорогих методах бурения скважин. Здесь, из апрельского выпуска Popular Mechanics , говорится о наиболее дешевом решении проблемы, которую мы знаем.Это не сработает для всех, но может и для вас.

И, чтобы найти эту жилу, у нас есть особенность, касающаяся водной ведьмы.

Следите за этим!


Многие люди, владеющие сельскими и загородными домами, коттеджами у озера и даже загородными домами, устанавливают свои собственные системы первичного или вторичного водоснабжения; В этой статье вы найдете инструкции, как выкопать колодец на вашем приусадебном участке. Если позволяют почвенные образования, пробивка колодца - относительно легкая и, возможно, однодневная работа.Но, чтобы избежать разочарования или разочарования, перед началом работы целесообразно проконсультироваться с вашим государственным геологическим управлением. Если вы отправите юридическое описание (обследование) вашей собственности, оно сообщит вам, подходят ли условия в вашем районе для колодца.

Куда водить колодец. Важно расположить вдали от любого источника загрязнения, такого как заболоченные участки, цистерны, септики и т.п. И колодец должен располагаться выше любого из этих участков.Если имеется канализационная линия, держитесь на расстоянии не менее 50 футов. Кроме того, проконсультируйтесь со своей коммунальной компанией, чтобы убедиться, что вы не запускаете колодец на подземных коммуникациях. Перед началом строительства обратитесь в местный строительный отдел. Во многих сообществах для выполнения этой работы требуется разрешение на строительство.

Разумно использовать самое лучшее оборудование. Вам понадобится насос, колодец (рекомендуется диаметр 1–1 / 4 дюйма), отрезки стояка из оцинкованной стали, муфты, заглушка привода и герметик для трубной резьбы.Инструменты включают в себя шнек или копатель для забоя, приводное устройство и трубные ключи.

Кувшина с ручным приводом достаточно для забиваемых скважин, когда высота подъема воды не превышает 22 футов над уровнем моря. На высоте 5000 футов над уровнем моря предел подъема воды составляет около 20 футов. Насосы питчера зависят от частичного вакуума для работы; Важно, чтобы все стыки были герметичными. Этого помогает трубная смесь.

Если уровень воды в вашем районе превышает указанные пределы, необходимо использовать центробежный насос с механическим приводом и оборудование диаметром 2 дюйма.Обычно 40 футов - это предел, до которого 2-дюймовая скважина может быть пробита ручными инструментами. 2-дюймовую скважину не только сложнее пробить, чем 1-1 / 4-дюймовую скважину, но также необходимо, чтобы внутри была постоянно установлена ​​отводная труба 1-1 / 4 дюйма (с точеными муфтами).

Вождение можно осуществлять с тяжелой булавой, санями или треногой, как показано. Это не рекомендуется, поскольку сложно наносить твердые и прямые удары молоточком. Скользящие удары могут сломать или погнуть трубу или сорвать резьбу.Какой бы метод вождения вы ни выбрали, помните, что стояк необходимо держать строго вертикально.

Первый шаг - вырыть яму в земле. Яму можно проделать с помощью землекопа или ручного шнека. Здесь, опять же, яма должна быть вертикальной и должна быть вырыта как можно глубже, чтобы сократить расстояние проезда.

Соберите точку колодца, используя муфты для НИОКР и герметик для соединения труб, с одним или несколькими отрезками стояка, в зависимости от глубины скважины.Прикрепите колпачок привода из ковкого чугуна к верхней части стояка. Убедитесь, что все стыки как можно плотнее. Чтобы избежать разрыва трубы или раскола муфт, рекомендуется использовать трубные ключи длиной не более 24 дюймов.

Вставьте сборку в отверстие и начните движение. Часто проверяйте, чтобы труба оставалась вертикальной и резьбовые соединения оставались плотными во время забивки, повернув стояк на пол-оборота с помощью гаечного ключа. Всегда поворачивайте вправо, но не перекручивайте трубу сильно.Используйте гаечный ключ ровно настолько, чтобы устранить провисание. Когда забивной инструмент больше не будет бить по крышке, добавьте еще одну длину стояка.

Регулярно наливайте воду в колодец и рядом с приводной трубой. Это облегчает вождение и сообщает, когда вы достигли водоносной песчаной породы. Когда скважина достигнет водоносного песка, вы заметите увеличение скорости спуска приводной трубы. С каждым ударом он может достигать 6 дюймов. Если вы думаете, что дело в водоносном песке, налейте воду в трубу.Если он останется в той точке, которую вы угадали. Если он стекает, он возвращается к водителю. Если точка находится в глине или другом не содержащем воду материале, вода либо останется в трубе, либо падение уровня воды будет очень небольшим.


Другой метод, используемый для проверки наличия воды, - это опустить утяжелитель в трубу. Когда вы попадаете в воду, влажная часть лески позволяет узнать, насколько глубока вода в колодце; сухая часть - это мера глубины от верха колодца до уровня воды.

В некоторых случаях скважина большей длины может быть приведена в контакт с водоносным песком путем подъема или опускания сборки примерно на 1 или 2 фута.

Когда колодец находится на желаемой глубине, его необходимо очистить от песка и мутной воды. Очистка также помогает правильно расположить рыхлый материал по внешней стороне наконечника, что, в свою очередь, обеспечивает максимальный выход скважины. Используйте любой из показанных методов, а затем удалите мелкий песок из колодца с помощью насоса. Вероятно, лучший метод очистки - это струя воды в колодец с помощью садового шланга, вставленного на дно колодца.Грязная вода и песок будут вымывать из шланга. Повторяйте эту процедуру промывки до тех пор, пока не перестанет поступать песок путем откачки

.

Перед окончательной установкой насоса удалите все частицы песка из его внутренней части, уделяя особое внимание клапанам и поршню. Перед тем, как пить воду, обратитесь в департамент здравоохранения вашего штата, чтобы узнать, сможет ли он проверить воду для вас. Если нет, воспользуйтесь коммерческой лабораторией. Они перечислены в «Желтых страницах» в разделах «Лаборатории, аналитические» или «Лаборатории, испытательные».«

Прохладная свежая вода - плод вашего труда. Перед употреблением воду необходимо пройти лабораторно.

Рытье колодцев в Африке - как это работает

Узнайте, как The Water Project часто обеспечивает безопасную воду

Трудно поверить, что чаще всего чистая вода, в которой отчаянно нуждается развивающееся сообщество, находится прямо под ними. И это удивительно, как относительно небольшие вложения достижение этого может иметь такое разительное значение для многих жизней.Вот почему мы финансируем эти скважинные проекты!

Ниже вы найдете информацию о типах скважин, которые можно построить, и краткое описание процесса.

Чтобы получить более подробное представление о нашем процессе и о том, как мы работаем, прочтите больше о процессе проекта «Вода» здесь.

Один размер не подходит всем

Нас часто спрашивают о том, сколько стоит копать колодец в Африке. Это трудный вопрос хотя ответить, потому что Африка - континент с очень разнообразной геологией, и колодцы, необходимые на каждом из них, бывают разных видов.

Есть много способов просверлить их, и один размер просто не подходит всем. Давайте рассмотрим некоторые распространенные проекты, чтобы узнать больше о проблемах и затратах.


Выкопанные вручную и опасные

Самые простые колодцы традиционно выкапывались вручную. Правильно ... вручную. Они могут иметь глубину от пятидесяти футов и более и используются, когда грунтовые воды обычно в большом количестве. Эти колодцы крайне опасно строить и стоили жизни многим неквалифицированным рабочим.Их также часто оставляют открытыми и легко заражаются. Они не всегда являются идеальным решением, но при правильной установке могут оказаться весьма эффективными.

Мы работаем над тем, чтобы у наших партнеров были необходимые инструменты для работы. Мы хотим, чтобы работа выполнялась безопасно как для рабочих, так и для людей, которым будет полезен новый источник воды.


Мелкие скважины - низкая стоимость, чистая вода

Пример одного из наших проектных участков находится в Западной Кении, где мы финансируем молодую неправительственную организацию, известную как The Bridge Water Project.Многие из бурильщиков этой бригады имели опыт работы в глубоких вырытых колодцах.

Однако сегодня они работают с новыми небольшими установками, предоставленными донорами. Эти простые машины могут копать до 150-200 футов. Буровые установки очень рентабельны и в этом регионе Кении работают хорошо. Их можно легко перемещать, что позволяет быстро выполнять работу.

По мере того, как эти машины сверлят грязь и скалу, устанавливается обсадная труба, предотвращающая обрушение скважины. Затем вокруг небольшого корпуса (несколько футов в диаметре) формируется бетонное основание, и оно осталось настроить на ночь.

Когда бетонная площадка высохнет, насосный механизм осторожно опускают в отверстие и присоединяют ручной насос. Команда отмечает, сколько воды течет, и гарантирует, что ее можно пить.

Поскольку эти новые колодцы полностью закрыты, вода остается чистой и может потребляться без какой-либо обработки.


Посмотреть последние проекты водозаборных скважин »

Обслуживание больших сообществ чистой и безопасной водой

В Центральной Кении, это всего лишь один пример того, как разная география может кардинально изменить игру, некоторые колодцы должны быть более 900 футов глубиной.Это сопряжено со множеством проблем и затрат.

Во-первых, для бурения скважины необходимы буровая установка гораздо большего размера, грузовик и бригада. Это может занять много дней.

Затем, поскольку вода очень глубокая, необходимо установить моторизованный насос. Вода просто слишком тяжелый, чтобы поднять с этой глубины ручным насосом. Дизель-генераторы, большие электрические насосы, трубопроводы, резервуары для хранения и жилье для всего этого могут увеличить стоимость до 30 000 долларов и более. Но поскольку эти очень большие системы обслуживают так много людей, что они по-прежнему довольно рентабельны.Фактически, некоторые из этих больших систем могут обслуживать более 3000 человек!

Мы сотрудничаем только с известными бурильщиками с большим опытом в этих сложных проектах.

Во всех случаях мы работаем над тем, чтобы местное сообщество действительно инвестировало в проект. Один из лучших способов, который мы видели, - это потребовать от деревень организовать и оплатить начальные геологические изыскания. Обычно это стоит несколько сотен долларов США и требует от сообщества мобилизации и организации вокруг проекта.В конечном итоге эта первоначальная приверженность проекту означает, что сообщество будет его ценить и заботиться о нем. Это может оказаться важным шагом.

После того, как скважина будет установлена, буровая бригада объяснит, как работает насос, как поддерживать чистоту на участке и что делать, если он сломается. Мы заботимся о том, чтобы каждое сообщество могло связаться с нашими партнерами, когда потребуется обслуживание. Простой ремонт может стать дорогостоящим, если неквалифицированные люди попытаются исправить его в одиночку.

34 доллара могут обеспечить одного человека чистой безопасной водой

Ваш подарок предоставляет техническую помощь и расходные материалы (арматуру, бетон, формы, топливо, буровые материалы и т. Д.), чтобы общины могли позволить себе построить эти колодцы. Вы даете им возможность помочь себе самим.

The Water Project прилагает все усилия, чтобы свести административные расходы к абсолютному минимуму.


{{toraisepercent}}% увеличено

$ {{toraisepretty}} еще нужно

{{{_snippetResult. Name.value}}}
{{Country}}

Предоставьте {{projectypelower}}, чтобы помочь хотя бы {{Number Served}} людям получить доступ к безопасной и надежной воде.Подробнее »

Запланировано на {{projectDate}}

Как пробурить собственную водяную скважину с помощью DIY

Чистая питьевая вода - это то, к чему каждый должен иметь доступ в любое время. К сожалению, проблема нехватки воды существует во многих местах по всему миру, особенно в странах третьего мира. Даже в США частое появление ураганов сделало необходимым найти способ получить доступ к большему количеству водных ресурсов, которые можно использовать во время чрезвычайных ситуаций.Отличный способ сделать это - создать собственный колодец с помощью набора для колодца с большим диаметром отверстия. Что вы можете увидеть в действии в следующем видео: Бурение скважин на воду своими руками

Вот шаги, которые вам необходимо выполнить:

ШАГ 1. Получение комплекта колодца большого диаметра

Вам нужен комплект колодца с большим диаметром ствола, который включает ручной насос для водяной скважины длиной 25 футов, шнек для водяной скважины, узел экрана колодца и узел крышки колодца. Наряду с этим вам также необходимо приобрести плоскогубцы, ножовку, гаечные ключи, грунтовку и цемент для ПВХ, парашютный шнур, обсадную трубу, мешки с мелким гравием и цементом, а также бурильные трубы.

ШАГ 2. Найдите подходящее место для раскопок

Теперь вам нужно найти подходящее место для копания. После этого нужно приступить к копанию с помощью бура колодца. Лучше выбрать отверстие диаметром 7 дюймов. Когда отверстие станет глубже, нужно прикрепить бурильные трубы к шнеку. Верхний слой почвы, слой глины и слой водонасыщенного песка необходимо пробивать, пока не дойдете до второго слоя глины.

ШАГ 3: Поместите сборку экрана колодца

Теперь вы можете вставить сборку экрана колодца, прикрепив к ней ПВХ-трубу соответствующей длины с помощью ПВХ-хомутов, грунтовки и цемента из ПВХ, так, чтобы один фут трубы оставался над землей.Сторона трубы, предназначенная для сборки скважинного экрана, должна входить первой.

ШАГ 4: Заполните зазоры вокруг трубы ПВХ

Следующим шагом будет заполнение зазоров вокруг трубы из ПВХ с помощью мелкого гравия, глины, которую вы выкопали, и цемента, смешанного с водой, чтобы закрыть зазор.

ШАГ 5: Вставьте насос

Наконец, вы можете поместить внутрь собственно насос. Этот водяной насос необходимо собрать, прикрепив стояк, а затем вставить в трубу из ПВХ. Вам необходимо полностью смыть грязную воду.После этого нужно привязать парашютный шнур к концу помпы, а другой конец прикрепить к нижней стороне заглушки колодца. Необходимо установить заглушку колодца и осторожно удалить лишний слой трубы из ПВХ вокруг трубы насоса. Эта внутренняя труба должна быть разрезана в том месте, где вы хотите установить ручку насоса. Просто наденьте ручку на трубу с соединителем.

Ваш водяной насос готов к работе в любое время! Попробуйте эту технику, чтобы сделать свой собственный колодец с помощью набора для колодца с большим отверстием.

Бурение скважин на воду в Африке: что нужно знать

Бурение скважин на воду в Африке, построенных на долгий срок, требует технических знаний, культурного понимания / восприятия, правильного планирования, качественных материалов и многолетнего опыта.

Собираетесь ли вы построить собственный колодец или хотите сотрудничать с благотворительной организацией, которая уже бурит колодцы в Африке, ниже - это пять вещей, которые вам следует знать.

1.Бурение скважин на воду требует технической экспертизы

На бурение водяных скважин в Африке влияет множество факторов, от выбора оптимального участка для бурения до последних штрихов в строительстве.

Эти факторы включают, но не ограничиваются следующим:

  • Химическое выветривание земли
  • Близость к фекалиям человека и животных
  • Сезонные колебания уровня грунтовых вод
  • Качество воды

Любой тип строительства безопасного доступа к воде также требует материалов надлежащего качества и должен соответствовать национальным стандартам проектирования и строительства.

Все это требует технических знаний и навыков. Чтобы пробурить водозаборную скважину, вам понадобится группа экспертов, в которую входят гидрогеолог, буровая бригада, инженер WASH и местный комитет по водным ресурсам.

Сами буровые установки также требуют различных компонентов для эффективной работы. Это и собственно буровая установка, и воздушный компрессор, и буровые коронки, и бурильная труба - все это необходимо надлежащим образом регулировать и регулировать в процессе бурения.

Эфиопская бригада буровых установок Lifewater часто выполняет функции одновременно операторов и механиков.

2. Традиционные пробуренные водяные скважины - не всегда правильное решение

Бурение не всегда является наиболее подходящим решением для обеспечения населения безопасной водой. Иногда в отдаленных сельских районах бурение даже невозможно.

По словам Сары Янг, инженера по WASH компании Lifewater, «Подземные воды могут не существовать в геологических формациях в некоторых деревнях, особенно если деревня находится на вершине холма или на склоне холма вдали от мест, где дождевая вода может подпитывать колодец.”

В других случаях, в очень сельских и удаленных уголках Африки, «может быть физически невозможно доставить буровую установку и ее компоненты в деревню», - сказала она.

Каждый водный проект - это индивидуальное решение, которое начинается с определения уже имеющихся активов и внедрения лучшего решения для конкретных водных проблем, с которыми сталкивается сообщество или школа.

БУРЕНИЕ В АФРИКЕ СЕГОДНЯ. ВЫБЕРИТЕ СВОЙ ПРОЕКТ>

Существуют и другие типы решений по обеспечению доступа к воде, которые могут быть более подходящими для сообщества.Одним из вариантов является вырытый вручную низкотехнологичный колодец , тип источника воды, который может быть построен, когда уровень грунтовых вод доступен на небольшой глубине, а колодец буквально вырыт вручную и полностью залит цементом.

Другой вариант - это защищенный источник , который возможен, когда поблизости течет естественный источник. В этом растворе родниковая вода накапливается и направляется в кран через систему трубопроводов, чтобы защитить воду от загрязнения.

Механический насос - еще один вариант, который становится все более популярным. После бурения бригада устанавливает механический погружной водяной насос, работающий от солнечных батарей. Это позволяет распределять воду по многим деревням одновременно без необходимости использования местного электричества или традиционного ручного насоса.

Важно отметить, что каждый водный проект - это индивидуальное решение, которое начинается с определения уже имеющихся активов и внедрения наилучшего решения для конкретных водных проблем, с которыми сталкивается сообщество или школа.

«У нас не просто одно решение, которое мы определенно собираемся сделать», - сказал Янг.«У нас есть несколько вариантов, которые могут помочь».

БУРЕНИЕ В АФРИКЕ СЕГОДНЯ. ВЫБЕРИТЕ СВОЙ ПРОЕКТ>

3. Бурение водяных скважин может повысить устойчивость

При правильном строительстве и в сотрудничестве с командой лидеров сообщества пробуренные водозаборные скважины с помощью традиционных ручных насосов могут быть долгосрочным и устойчивым решением для решения водных проблем сельских сообществ.

Учитывая недавние открытия, это особенно важно.

The Hidden Crisis Project, исследовательская программа, финансируемая Великобританией, опубликовала тревожное открытие в 2017 году. Из 200 произвольно выбранных колодцев в Уганде 45 процентов не работали. Только 24% смогли обеспечить население, которое они обслуживали, безопасным и достаточным количеством воды.

Остальные, если они вообще производили воду, не производили достаточно для населения и / или вода была небезопасной для питья.

Персонал Lifewater упаковывает воду для проверки качества воды.

Аналогичное исследование Сельской сети водоснабжения (RWSN) показывает, что в среднем 22 процента всех типов источников воды (не только глубокие пробуренные скважины) в развивающихся странах в настоящее время разрушены.

По словам инженера по WASH компании Lifewater, пробуренные скважины могут быть наиболее устойчивым вариантом. Прямо сейчас мониторинг и отслеживание Lifewater в режиме реального времени показывает, что источники воды Lifewater являются устойчивыми на 98%.

«Одним из особых преимуществ пробуренных скважин является то, что они, как правило, очень хорошо защищены от загрязнения с поверхности», - сказал Янг.

Пробуренные водяные скважины также могут достигать воды в глубоких водоносных горизонтах земли, означает, что сезонные колебания уровня грунтовых вод с меньшей вероятностью повлияют на количество воды, доступной в скважине.

Рассматривая вопрос о бурении водяных скважин в Африке с помощью некоммерческой организации, узнайте, как они отслеживают устойчивость своих источников воды. Узнайте о том, как они работают с сообществами, чтобы обеспечить наличие средств и запчастей для неизбежного ремонта в будущем.

Организации, хранящие данные об этом, глубоко заботятся о строительстве долговечных колодцев, и вы, вероятно, увидите плоды своих вложений на долгие годы.

БУРЕНИЕ В АФРИКЕ СЕГОДНЯ>

Бригада буровой установки Lifewater в Эфиопии находит воду глубоко под землей, а все вокруг с нетерпением наблюдают за ней.

4. Водные проекты требуют учета культурных особенностей

Члены сообщества в сельской местности обладают знаниями и навыками, чтобы внести свой вклад в успешный водный проект. И во многих случаях вопрос о том, где построен источник воды и кто будет его использовать, имеет последствия, о которых водные организации должны знать до того, как начнется бурение.

«Колодец - это центр внимания сообщества», - сказал Янг. «Для женщин это место встречи и общения».

Решение о том, где находится колодец, - это то, в чем должно участвовать сообщество.

Женщина и ребенок в деревне Бусанго, Уганда, наполняют свои емкости у колодца безопасной воды.

«Процесс совместного принятия таких решений может дать очень много возможностей и создать некоторый положительный импульс», - сказала она.

В некоторых деревнях и раньше уже предпринимались попытки бурения колодцев, и они могут дать представление о том, какой тип водного раствора будет работать лучше всего, а где грунтовых вод, вероятно, не хватит.

Кроме того, некоторые общины могут иметь трения или разногласия со своими соседями. Создание одного источника воды для обслуживания обоих, хотя это может быть наиболее рентабельный вариант, может оказаться проблематичным в будущем.

Задавать вопросы, слушать и искать мудрости у местных лидеров и членов сообщества - все это жизненно важно при бурении водяных скважин в Африке.

БУРЕНИЕ В АФРИКЕ СЕГОДНЯ. ВЫБЕРИТЕ СВОЙ ПРОЕКТ>

5.Бурение скважин на воду в Африке требует практического опыта

Строгое инженерное образование не может научить кого-то тому, чему он научился бы на практике. Если вы хотите пробурить скважину на воду в Африке, важно выбрать партнера, который успешно делал это снова и снова.

Сара Янг 17 лет занималась разработкой WASH в большинстве стран мира. По ее словам, «опыт учит тому, что я не знаю всего этого.”

Не существует универсального решения глобальной водной проблемы, и каждая деревня сталкивается со своими проблемами.

«Как человеку, работающему за пределами страны, хорошо не думать, что мы знаем все ответы, потому что мы прошли обучение в Соединенных Штатах», - сказала она. «В Lifewater наша буровая команда имеет опыт работы на местах и ​​профессиональных инженеров с классическим образованием».

«Мы работаем над каждым проектом вместе, чтобы предоставить лучшее решение для водоснабжения, которое будет служить сообществу для будущих поколений», - добавила она.

БУРЕНИЕ В АФРИКЕ СЕГОДНЯ. ВЫБЕРИТЕ СВОЙ ПРОЕКТ>

Lifewater International - христианская некоммерческая организация, занимающаяся вопросами чистой воды и общественного здравоохранения, которая помогает детям и семьям, живущим в крайней нищете, процветать. Узнайте больше о программе Lifewater «Видение здоровой деревни» и об уникальном вкладе местных церквей, правительств, лидеров и семей в построение более здорового и продуктивного будущего для своих детей.

FAQ - Вода для Южного Судана

Долгая прогулка к воде

Как я могу связаться с Салва Дут?

Сальва сожалеет, что не может отвечать на отдельные электронные письма или письма. Сейчас он живет в Африке, работая старшим советником групп WFSS в Южном Судане и США. Узнайте больше о Salva на нашем сайте здесь. Вы также можете посмотреть его выступление на TEDx «Я продолжал ходить».

Как я могу связаться с Линдой Сью Парк, автором книги A Long Walk to Water ? Она может посетить нашу школу?

Вы можете написать по следующему адресу:
Linda Sue Park
c / o Clarion Books / Houghton Mifflin Harcourt
215 Park Avenue South
New York, NY 10003
(обратите внимание, что Линда Сью не всегда получает почту своевременно, и обычно получение ответа занимает не менее двух месяцев.)

Линда Сью сожалеет, что в обозримом будущем она будет недоступна для личного или виртуального посещения школы. Если ваша школа заинтересована в получении дополнительной информации о A Long Walk to Water , она настоятельно рекомендует сделать видеозвонок или посетить автора / иллюстратора Джима Авербека. Джим знает все об истории Сальвы, потому что иллюстрировал оригинальную версию, которая появилась в виде газетного сериала. Он также написал и проиллюстрировал несколько других замечательных книг. Вы можете связаться с ним по электронной почте: inablueroom @ gmail.com (inablueroom на gmail точка com). Для получения дополнительной информации нажмите здесь.

Может ли Сальва Дут посетить нашу школу или сделать видеозвонок?

Учитывая популярность Сальвы среди стольких студентов, читающих Долгая прогулка к воде , мы получаем много-много просьб о том, чтобы Сальва навестил студентов или провел со студентами видеозвонки. С сожалением вынуждены сообщить, что Сальва не может совершать индивидуальные посещения школы или видеозвонки. Сальва постоянно живет в Африке, посещая Соединенные Штаты лишь несколько раз в год, и любые индивидуальные посещения школы, которые делает Сальва, - это особый случай.Эти посещения школы всегда совпадают с многочисленными мероприятиями в местном сообществе и значительными усилиями по сбору средств.

У вас есть шанс выиграть посещение вашей школы каждый год в рамках нашего конкурса Iron Giraffe Challenge. Школы по всему миру обязуются попытаться собрать 1000 долларов, а те, которые это сделают, участвуют в розыгрыше, чтобы выиграть визит Сальвы. Другие призы включают видеозвонки с Сальвой, Линдой Сью Пак и нашими региональными директорами в Южном Судане, Лайон и Эй Джей.

Кроме того, сотрудники WFSS и члены правления могут проводить видеозвонки и посещать школы.Пожалуйста, загрузите форму запроса докладчика для получения дополнительной информации. Может взиматься гонорар.

Мы хотели бы пожертвовать деньги компании Water для Южного Судана или помочь другим способом. Как мы можем сделать это?

Здорово, что ты хочешь помочь! Нажмите здесь чтобы узнать как. Посетите нашу страницу «Вдохновение для сбора средств», чтобы узнать о том, как собрать деньги на водоснабжение для Южного Судана.

Ознакомьтесь с подробностями о нашем конкурсе Iron Giraffe Challenge для школ!

Сколько стоит пробурить скважину? Может ли наша школа получить свое имя на колодце?

Полная стоимость бурения скважины составляет около 15 000 долларов США. WFSS предлагает возможность спонсирования колодца, начиная с пожертвования в размере 5000 долларов. Подробности см. На нашей странице спонсорства.

Ния - настоящий человек? Могу я ей написать?

Ня - не настоящий человек. Она вымышленное изображение многих детей, которые живут в Южном Судане. Если бы она была реальным человеком, она была бы очень рада узнать, что вы читали о ней и заинтересованы в ее истории!

Сколько лет Сальве сейчас? Когда его День Рождения?

Сальва родился 1 декабря 1974 года.

Можете порекомендовать другие книги о потерянных мальчиках?

ПРОСТО ДОБАВЬТЕ ВОДУ , Робин Хилл и Чарльз Холл, иллюстрировано Шерри Стасс Райт, опубликовано Water for South Sudan. Рассказ Сальвы Дут написан для младших читателей с третьего по шестой класс. Закажите книгу здесь.

ОНИ ИЗЛИЛИ ОГОНЬ НА НАС С НЕБА, Бенджамин Аджак, Бенсон Денг, Алефонсиан Денг и Джуди Бернстайн. Воспоминания для взрослых трех «Заблудших мальчиков». Для продвинутых читателей средней школы и выше.

ЧТО ЭТО ЧТО , Дэйв Эггерс и Валентино Ачак Денг. Роман для взрослых, воссоздающий историю беженца "потерянного мальчика", который поселился в Атланте. Средняя школа и выше.

БРАТЬЯ В НАДЕЖДЕ , Мэри Уильямс, иллюстрация Р. Грегори Кристи. Книжка с картинками, 9–12 лет.

БОГ УСТАЛОСЬ ОТ НАС: ВОСПОМИНАНИЕ Джона Бул Дау и Майкла С. Суини. Это суровый рассказ о травмах и выживании от первого лица. Дау рассказывает это тихо, быстрым, простым языком, который соответствует точке зрения подростка.Есть также отмеченный наградами фильм Сандэнс с тем же названием с участием Джона Бул Дау.

Дополнительная информация

Медиа-библиотека

Salva TEDx Talk «Я продолжал гулять»

Обзоры книг «Долгий путь к воде»

Услуги по бурению скважин на воду в Алабаме и на юго-востоке

Myhand Drilling Services была восстановлена ​​для обслуживания большей северной и центральной части штата Алабама и других регионов. Из-за нехватки квалифицированных, опытных и лицензированных бурильщиков водяных скважин в нашем районе, Myhand Services считает, что пришло время вернуть их буровое подразделение.Myhand Services занимается ремонтом насосов в течение последних нескольких лет и снова превратилась в постоянного поставщика услуг по бурению скважин на воду и обслуживанию насосов.

С восстановлением бурового завода наша компания также продолжит предоставлять услуги по расчистке земель. Наши услуги по мульчированию и очистке очень хорошо работают в тандеме с буровым отделением. Многие из наших клиентов по бурению скважин пришли из нашей компании по расчистке земель, где, как и в прошлом, нам приходилось рекомендовать других бурильщиков клиентам, которым требовалась такая услуга.Теперь мы сами сможем удовлетворить эти потребности.

Мы будем использовать самое современное буровое оборудование, производимое сегодня. Нашей зоной обслуживания будут округа Уокер Уинстон, Джефферсон Таскалуса, Марион, Каллман, Блаунт, Шелби и Лаймстоун. Мы будем обслуживать такие отрасли, как горнодобывающая промышленность, нефть и газ, строительство, сельское хозяйство, водозаборные скважины, неглубокие нефтяные и газовые скважины, разведка угля и полезных ископаемых, бурение керна, мониторинг скважин для шахт и другие экологические проблемы, смотровые отверстия для подземных шахт, Геотермальные скважины (системы как с открытым, так и с замкнутым контуром), отверстия в фундаменте, заливные отверстия и многие другие виды бурения.

Мы рассматриваемся как бурильщики, работающие по твердым породам, использующие бурение с погружным перфоратором, а также обычное бурение с роторным долотом. Мы можем просверлить отверстия диаметром от 4 до 24 дюймов на глубину до 3500 футов. Наш опыт был получен в результате бурения скважин на воду в течение нескольких лет, а также работы с некоторыми из крупнейших буровых компаний страны, обслуживающих многие районы юго-востока. Владелец, Рэнди Майхэнд, лично несколько лет работал на месторождениях метана из угольных пластов в округах Джефферсон и Таскалуса, где он пробурил самые первые скважины CBM в начале 80-х для компании Jim Walters Resources недалеко от Бруквуда.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
