Устройство дымохода в деревянном доме
Очень серьезным и ответственным мероприятием будет устройство дымохода в деревянном доме. Причина тому – высокая температура продуктов горения, образующихся в печах. Деревянные поверхности при 200 градусов уже начинают обугливаться, а при нагревании деревянных конструкций до 300 градусов – пожар неизбежен. Температура же продуктов горения, поступающих в печную трубу может достигать 500 градусов, а в отдельных случаях в ней может наблюдаться и открытый огонь. Таким образом, недостаточная изоляция печных труб от деревянных конструкций может привести к трагическим последствиям.
устройство дымохода в деревянном доме.
Содержание
- Что нужно знать о правилах монтажа дымохода в деревянном доме?
- Требования к обустройству дымоходов
- Кирпичный дымоход в деревянном доме
- Проход дымохода сквозь деревянное перекрытие
- Примыкание дымоходов к стенам из дерева
- Прохождение дымохода через кровлю деревянного дома
- Расположение дымовой трубы на кровле деревянного здания
- Дымоходы из керамики для деревянных зданий
- Металлические дымоходы для деревянных зданий
- Устройство дымохода в деревянном доме: обучающее видео:
Что нужно знать о правилах монтажа дымохода в деревянном доме?
Постоянная температура продуктов сгорания в дымовых устройствах отопительных систем может отличаться в зависимости от из конструкции, от конструкции дымоходной системы и по мере удаления от места сгорания. Из приведенной таблицы вы сможете узнать, какова температура продуктов сгорания в тех или иных отопительных приборах.
температура продуктов сгорания
Дома из дерева используются человечеством уже множество лет. Конечно же, за это время выработан определенный свод правил, который сконцентрировал опыт строительства систем печного отопления в таких жилищах. В нашей стране строительный опыт в этой области собран в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
Мы постараемся в подробной форме изложить вам всю суть информации, содержащейся в этом документе.
Требования к обустройству дымоходов

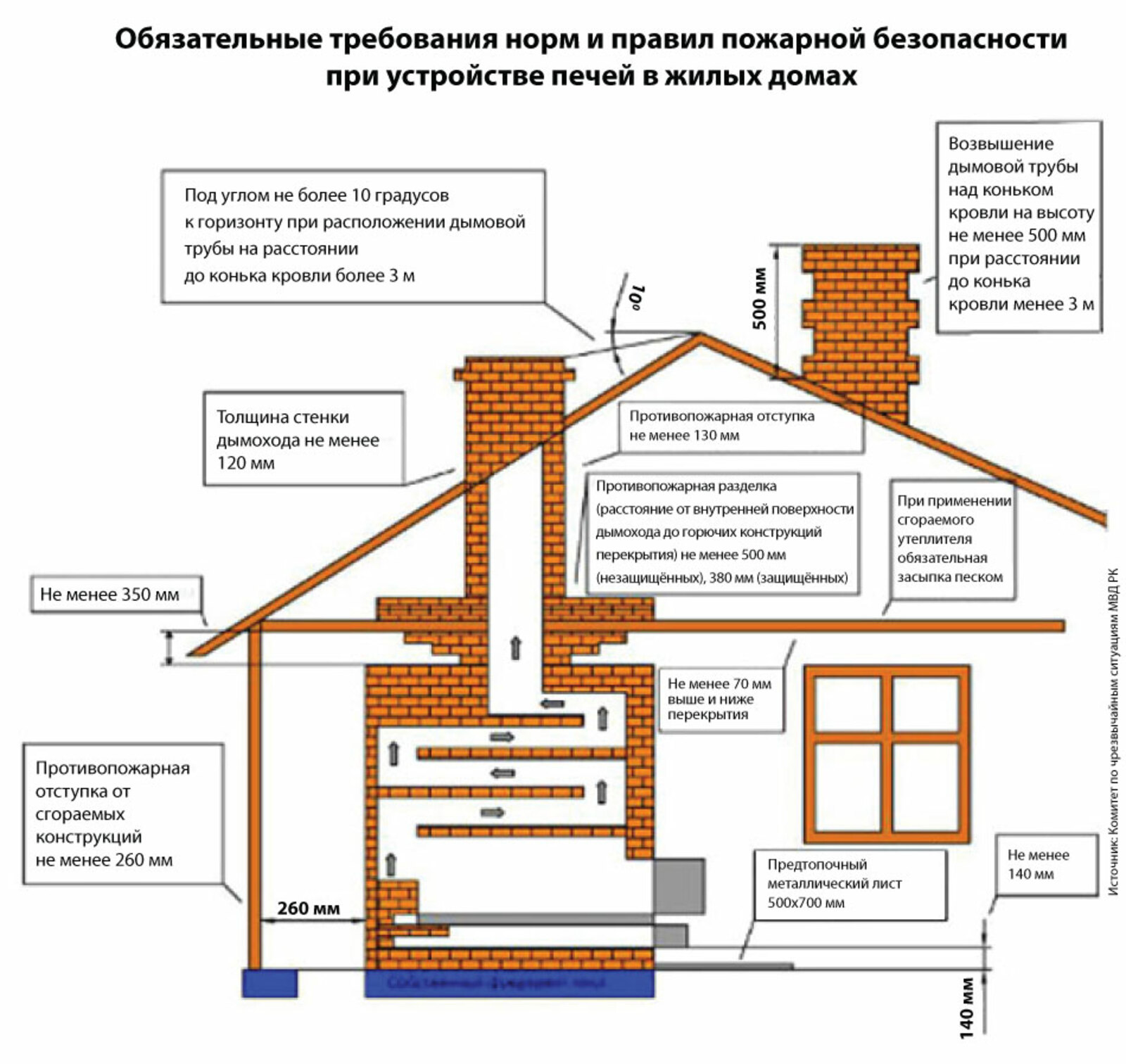

Для того, чтобы не допустить возникновения возгорания деревянных строительных конструкций – дымоходы в деревянном доме необходимо располагать на определенном расстоянии от элементов из легковоспламеняющихся материалов:
- Если труба дымохода изготовлена из керамического материала, не обладающими теплоизоляцией минимальное расстояние должно составлять 25 сантиметров,
- В том случае, если дымовая труба изготовлена из бетона или кирпича, то расстояние можно уменьшить до 15 сантиметров.
Учтите, что легко воспламеняться могут не только деревянные конструкции, но и многие отделочные материалы, созданные из синтетических материалов. Так, опасность представляют пароизоляционные пленки.
проход дымохода через деревянное перекрытие

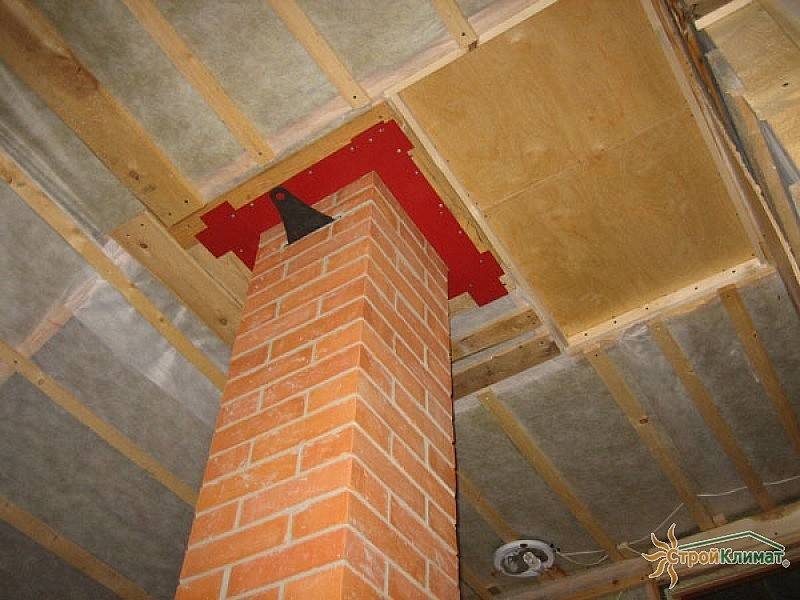

Кирпичный дымоход в деревянном доме
Традиционным материалом изготовления дымоходов в деревянных домах является огнеупорный кирпич. При кладке дымоходов необходимо обращать особое внимание на перевязку кирпичей между собой. Для соединения элементов кирпичного дымохода во внутреннем пространстве дома можно использовать смесь из цемента и известняка, а вот при кладке кирпичей в дымоходе на открытом пространстве должен использоваться чистый цементный раствор. Толщина шва между кирпичами в такой кладке не должна превышать одного сантиметра. Кирпич при этом должен быть красным и не пустотелым.
Внутренняя поверхность кирпичной дымовой трубы подвергается агрессивным воздействиям продуктов сгорания, конденсата. Вследствие этого, на внутренних поверхностях могут происходить сколы и обрушения. Чтобы избежать таких негативных моментов внутрь дымохода из кирпича помещается труба из асбестоцемента, а пространство между кирпичом и трубой заливается бетонным раствором. Таким образом вы проведете так называемую «гильзовку» дымохода».

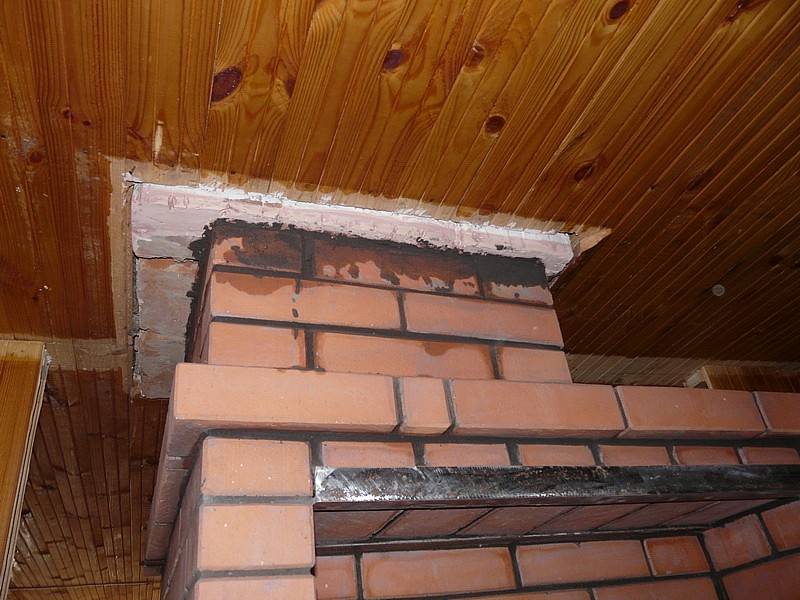

Проход дымохода сквозь деревянное перекрытие
На приведенном в статье рисунке показано, как можно провести дымоход сквозь перекрытие из дерева.
Вы можете использовать при прохождении перекрытия асбестовые прослойки. В этом случае расстояние между трубой и деревом перекрытия будет составлять 25 сантиметров.
В том случае, если асбестовая прокладка не используется то расстояние между трубой и деревом придется увеличить до 38 сантиметров.
Примыкание дымоходов к стенам из дерева
Также как и при прохождении сквозь перекрытие – при примыкании к деревянным стенам – трубы дымоходов должны быть надежно теплоизолированы.
примыкание дымохода к деревянной стене
Нормативы здесь такие же, как и при прохождении сквозь перекрытие: 25 сантиметров при использовании двух слоев асбестовой прокладки и 38 сантиметров при отсутствии прокладки.
Вся конструкция может быть с боковых сторон заложена кирпичной кладкой.
Если вы устанавливаете дымоход в новом, еще не осевшем срубе, то его лучше разместить на деревянном щите, который может двигаться относительно стены. В этом случае просадка сруба со временем не даст разрушения кирпичной кладки дымохода и трубы.
Прохождение дымохода через кровлю деревянного дома
При выведении дымохода через кровлю расстояние между его нагревающимися элементами и стропилами не должно быть менее 13 сантиметров. В промежуток между трубой и деревом стропил необходимо уложить теплоизолятор. В его качестве может применяться базальтовая вата. При выборе ваты для теплоизоляции убедитесь, что в ней нет органических связующих веществ и что она устойчива к воздействию высоких температур.
проход дымохода через крышу
Если в качестве кровли на крыше используются материалы с низким порогом воспламенения, например, листовой рубероид, то расстояние до него не должно быть менее 25 сантиметров. Пространство между горючим материалом и трубой дымохода необходимо закрыть несгораемой кровлей. В качестве такого предохраняющего материала может послужить шифер. Он не будет передавать тепло от трубы на рубероид кровли. Также в качестве предохраняющего покрытия можно использовать кровельную сталь.
Расположение дымовой трубы на кровле деревянного здания
Оголовок дымовой трубы на кровле деревянного здания должен подниматься над ней на высоту не менее 20 сантиметров от верха конька в том случае, если труба расположена непосредственно возле конька или просто на плоской крыше.
Если труба дымохода отнесена от конька менее чем на полтора метра, то ее высота также не должна быть менее 50 сантиметров.
Если дымоходная труба размещена на расстоянии от полутора до трех метров от конка, то ее оголовок не должен находится ниже уровня конька.
высота трубы над кровлей
В том случае, если ваш дымоход отстоит от конька далее, чем в трех метров, то для вычисления высоты оголовка трубы вы должны провести воображаемую линию, направленную от конька крыши со снижением в 10 градусов.
Дымоходы из керамики для деревянных зданий
Современная промышленность выпускает высокопрочные и пожаробезопасные модульные дымоходы из качественных керамических материалов. Они представляют собой своеобразный конструктов, который собирается по месту из нескольких элементов.
дымоход из керамики
Такой дымоход может состоять из многослойного материала. Внутренняя поверхность его выполнена из керамического материала, который отличается особой устойчивостью к воздействию жара и кислот, образующихся при реакциях продуктов сгорания. Их внутренняя поверхность очень гладка, что предотвращает образование сажи и создает ровную и мощную тягу. Но такая система дымохода имеет немалый вес и требует особой сноровки при монтаже.
Металлические дымоходы для деревянных зданий
Помимо обычных металлических труб для дымоходов, изготовленных, как правило из нержавейки или чугуна – в последнее время популярностью пользуются и так называемые «сэндвич-трубы», представляющие собой многослойную композицию.
Внутренняя поверхность таких дымоходов делается из нержавейки, затем идет изоляционный материал – а затем оцинкованная труба. Вместе этот комплекс достаточно успешно выполняет свои функции и очень легко монтируется. Гладкая поверхность из нержавейки внутри дает ровную тягу, препятствуя образованию завихрений.
Однако, при выборе такой трубы очень важно помнить о том, что разные отопительные устройства имеют разную температуру сгорания и, исходя из этого и выбирать необходимую толщину внутренней стенки. При постройке дымохода для котла на газе, солярке или пеллетах она должна быть не менее полумиллиметра. Дымоходы для баней или каминов обычно комплектуются внутренней трубой 0,8-1,0 мм, в вот для печей, топящихся углем этот показатель должен составлять не менее миллиметра.
Также, как и керамические дымоходы – дымоходы из сэндвич труб имеют модульную конструкцию и легко соединяются друг с другом. Так, выпускаются специальные элементы для прохождения через межэтажные перекрытия. Но и в этом случае необходимо следить, чтобы сочленение трубы не находилось в толще перекрытия.
Устройство дымохода в деревянном доме: обучающее видео:
Монтаж дымохода в деревянном доме: устройство, установка
Построить дымоход в деревянном доме не так-то просто. Ведь дерево начинает обугливаться уже при температуре 200°С, а устойчивое горение древесины начинается от 300°С.
Уютный камин в уютном доме требует серьёзного дымохода.Поэтому нам необходимо установить дымоход в деревянном доме таким образом, чтобы не спалить дом и не отравиться газообразными продуктами горения.
Содержание
Технические предпосылки к выбору
Если запланирована установка дымохода в деревянном доме, то прежде чем начать монтаж, нужно узнать, какова температура отходящих газов в отопительном приборе в вашем доме? В таблице 1 указана температура отходящих дымовых газов в зависимости от типа отопительного прибора и используемого топлива.
Люди живут в деревянных домах уже тысячи лет и пользуются печами, очагами и каминами, и выработали за это время немалый опыт. Этот опыт собран в регламентах по строительству, монтажу и пожарной безопасности. Проводится установка дымохода в деревянном доме в соответствии с нормативными документами, принятыми государственными инстанциями.
Существует руководящий документ СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Именно этим документом руководствуются государственные контролирующие инстанции.
СНиП гласит, что запрещено расположение легковоспламеняющихся элементов ближе 130 мм в свету от бетонных и кирпичных труб или труб керамических в теплоизоляции. Для керамических труб дымохода без теплоизоляции это расстояние должно быть ещё больше — 250 мм.
Дерево является легковоспламеняющимся материалом, большинство современных утеплителей также легко воспламеняется, а полимерные паро- и гидроизоляционные плёнки тем более. Поэтому мы должны предусмотреть, чтобы эти материалы не касались нашего дымохода.
Кирпичный дымоход
Несмотря на массу новых материалов для исполнения дымоходов, кирпич всё равно остаётся достаточно популярным и востребованным.
Напомним вам, что:
- Кладка трубы должна быть с перевязкой, внутри дома на известковом или цементно-известковом растворе, выше кровли применяется цементный раствор.
- Согласно «Правилам трубо-печных работ», дымоходы должны быть из полнотелого красного кирпича, шов не толще 10 мм. Запрещено штукатурить внутреннюю поверхность трубы.
- Серьёзный вес требует фундамента.
- Кирпичная кладка разрушается кислотным конденсатом, обломки кирпича могут обрушиться внутрь и сузят сечение канала.
- Из-за шероховатости кирпича, внутри трубы дымохода накапливается сажа.
Для уменьшения негативных моментов, устройство кирпичного дымохода проводят так: в дымовой канал вкладывают асбоцементную трубу и заливают бетоном пространство между ней и кирпичом. Это мероприятие называется гильзовка.
Междуэтажное перекрытие
На рисунке снизу показан проход дымохода через деревянное перекрытие. Слева представлено устройство прохода с использованием 2-х слоёв асбеста, тогда расстояние от трубы до деревянной балки перекрытия равно 1 кирпичу, то есть 250 мм. А справа показан вариант без асбеста, в том случае расстояние от дымохода до деревянной балки перекрытия должно быть не меньше чем 1,5 кирпича, то есть 380 мм.
Стена
- Деревянная стена должна быть изолирована от дымохода, расстояние от «дыма» до дерева должно быть не меньше 25 см. Если отсутствует асбестовая изоляция, то это расстояние должно быть уже не меньше 38 см. Эту отступку можно закрыть стенками в четверть кирпича с боков.
- В новых срубах принято устанавливать дощатый щит, прикрепленный на стену на скользящей посадке, чтобы компенсировать неизбежную осадку сруба.
И к четверти в этом щите должны примыкать боковая закрывающая стенка
- В боковых стенках делают отверстия для циркуляции воздуха. Сверху и снизу.
- Деревянные полы в отступке накрывают одним рядом кирпича, плиткой или другими несгораемыми материалами.
Очень важный вопрос: как вывести дымоход через крышу? Правильно организованный проход дымохода через кровлю показан на рис. 2.
- Планируя вывести трубу через перекрытие, следует убедиться, что расстояние между наружной поверхностью кирпичной трубы и деревянными стропилами регламентировано не меньше 130 мм.
- Это пространство заполняется каменной (базальтовой) ватой, выполненной без органического связующего.
- Если монтаж кровли проводился из легковоспламеняющихся материалов, например рубероида, дистанция должна быть удвоена до 260 мм.
- В месте, где планируется вывести дымоход, крышу покрывают несгораемыми материалами, например шифером, а лучше кровельной сталью, на расстоянии не менее 500 мм от трубы и тщательно подгоняют под выдру трубы.
Высота трубы над кровлей
На рисунке ниже показана общая схема высоты трубы над скатной кровлей.
Высоту дымовой трубы над кровлей принимают:
Керамические дымоходы
В последние годы дымоход в деревянном доме часто исполняют из керамики (см. Керамические трубы для дымоходов):
- Это фактически модульная система, монтаж проводят из сборных элементов полной заводской готовности.
- Внутренняя труба из жаропрочной, долговечной и кислотоустойчивой керамики.
- Благодаря гладкости внутренней поверхности керамические трубы, на них не накапливается сажа и не происходит завихрений потока тяги.
- Из-за существенного веса дымоходной системы требуется монтаж фундамента.
Металлические дымоходы
Дымоходы из сэндвич-труб (см. Сэндвич труба для дымохода) завоевали вполне заслуженную популярность:
- Удобство и быстрый монтаж.
- Лёгкие конструкции не требуют отдельного фундамента, не предусматривают устройство фундамента.
- Заполнение минеральной (базальтовой) ватой требуемой толщины обеспечивает необходимую теплоизоляцию.
- Гладкость внутренних стенок не позволяет накапливаться саже и не нарушает воздушный поток тяги.
- Труба имеет сложное устройство, для внутреннего канала используется кислотоустойчивый сорт нержавейки, это гарантирует долговечность и безопасность системе дымоудаления.
При выборе дымохода не следует забывать о температурах дымовых газов, изложенных в таблице 1.
Поэтому толщина внутренней нержавеющей стенки трубы должна составлять:
- от 0,5 мм для газовых, солярочных и пеллетных котлов;
- от 0,8 до 1,0 мм для печей, банных печей и каминов;
- от 1,0 мм для котлов на угле.
Толщина слоя теплоизоляции должна составлять до 100 мм в случае печей, каминов и угольных котлов, а в случае автоматизированных котлов толщина слоя должна быть до 50 мм.
Перекрытие
Ещё раз повторю, что несомненным удобством является наличие готовых элементов на все случаи. Если нет у одного поставщика, то легко находим другого поставщика, который сможет поставить весь необходимый комплект.
- В случае междуэтажного перекрытия берём готовую разделку заводского исполнения.
- Эта разделка называется чердачной или межэтажной.
- Внутренний диаметр должен соответствовать внешнему диаметру сэндвич-трубы.
- Выпиливаем квадратное отверстие между балками, соответствующее размеру квадратной части разделки, можно сделать запас, чтобы обернуть металл ещё 1-2 слоями негорючего базальтового полотна.
- Проводим через круглое отверстие дымоход.
- Заполняем пространство базальтовой ватой
Разделка заводская.Разделка смонтированная. Пространство между трубой и металлической стенкой тоже заполняется минватой.Важно! Все сочленения дымоходных труб должны остаться снаружи. Они не должны попасть в перекрытие.
![](/800/600/https/kaminy-best.ru/img/mery-pojarnoy-bezopasnosti.jpg)
Кровля
Проблема, как провести дымоход через крышу, решается примерно так же, как и в случае перекрытия. Берём готовые элементы, в частности готовую крышную разделку, некоторые называют её кровельной разделкой. Они бывают разных размеров и с разными углами уклона.
Крышная разделка.- Произвести монтаж узла прохода кровли всё же намного сложнее, чем устройство узла прохода перекрытия.
- Отступ от трубы до дерева должна быть не менее 250 мм с каждой стороны. Отверстие и дымоход закрывают сверху специальным элементом — крызой.
- Эту крызу сверху заводят под шифер или черепицу, а снизу накладывают сверху на черепицу.
- Сверху крызы на трубу дымохода надевают окапник и его зажимают хомутом. Это обеспечивает защиту от осадков.
- Пространство между дымоходом и стропилами заполняют негорючей минеральной (базальтовой) ватой и закрывают снизу металлическим отражателем.
Проход через кровлю.Важно! Все сочленения дымоходных труб должны остаться снаружи.
Они не должны попасть в перекрытие.
Проход через стену
Часто трубы в сэндвич-исполнении, выводят наружу дома и пускают по внешней стене. Это имеет свои положительные стороны в том, что не надо осуществлять трудоёмкие проходы через перекрытия и кровлю. Да и снижается пожароопасность. В таком случае добавляется горизонтальный проход через вертикальную стену (см. Как вывести дымоход через стену).
Дымоход внешний.С точки зрения термоизоляции, этот узел прохождения через стену ничем не отличается от узла прохода через междуэтажное перекрытие. Осложняется монтаж только тем, что бревенчатая стена может усаживаться. И здесь должна быть скользящая посадка разделки.
Важно! В случае дровяных и угольных котлов, дровяных печей и каминов на дымоход сверху обязательно устанавливаем искрогасители. Особенно важно в банях, печки в которых мы любим раскочегарить от всей души!
Как вам статья?
Алексей Петрович
Задать вопрос
Кирпичные дымоходы несовместимы с герметичными домами
Одной из моих первых строительных работ в Вермонте, в конце 1970-х годов, был спроектированный архитектором дом с массивным кирпичным дымоходом с четырьмя дымоходами: один дымоход для котла, работающего на жидком топливе, и три дымохода для трех дровяных печей дома. Дымоход работал нормально — в основном потому, что в доме было так много утечек воздуха, что дровяные печи никогда не испытывали недостаток воздуха для горения.
Массивные дымоходы, подобные той, которую я помню по той работе, дорого строить, но они часто являются предметом гордости владельца. Они обеспечивают внутреннюю тепловую массу; они долговечны; и они красивы, чтобы созерцать.
Старые дома с холодным климатом часто имеют такие же большие кирпичные дымоходы с несколькими дымоходами. Этот тип дымохода обычно располагается ближе к центру дома, чтобы кирпичи и дымоходы оставались максимально теплыми.
Однако в наши дни этот тип дымохода вызывает множество проблем. Получается, что массивные кирпичные дымоходы плохо работают в современном герметичном доме.
Недавно у меня был разговор со строителем о проблемах в новом доме с кирпичным трехходовым дымоходом. Каждый дымоход обслуживал отдельный дровяной прибор, и когда один из них использовался, добавочный воздух поступал в дом через один из неиспользуемых дымоходов, вызывая запах копоти в обратном воздухе. Строитель понял, что проблема связана с тем, что дом относительно герметичен. Каково же, спрашивал он себя, решение?
Тяжелая ситуация. Если в доме есть один дровяной дымоход, можно установить воздуховод, который подает наружный воздух в помещение с дровяным прибором. Но в доме с тремя дровяными дымоходами трудно конкурировать с этими тремя дымоходами. Дымоходы — это большие дыры в тепловой оболочке дома, и, вероятно, это самый простой способ для поступления свежего воздуха в дом. Даже если в дымоходах есть какой-либо клапан, вряд ли они будут достаточно плотными, чтобы предотвратить нисходящий поток воздуха.
Эти дыры в тепловой оболочке дома являются вероятным путем для многих типов добавочного воздуха, а не только для воздуха для горения, необходимого для дровяных печей. Три дымохода также будут предпочтительным путем для любого подпиточного воздуха, поступающего в дом, когда работает кухонный вытяжной вентилятор. Конечно, по пути в дом подпиточный воздух может уловить запах копоти.
Все решения несовершенны, и все решения сопряжены с риском жалоб домовладельцев. Один из вариантов — открыть окно перед тем, как зажечь дровяной прибор.
Другим вариантом является установка наружного воздуховода диаметром 6 дюймов в каждую комнату, в которой есть дровяной прибор. Для этого типа воздуховода требуется некоторый тип относительно плотной заслонки — например, заслонка с электроприводом, большой шаровой кран, обычно используемый для водопроводных труб, или тип противовзрывной заслонки, обычно устанавливаемой в системах пылеулавливания, — и должен заканчиваться настенной заслонкой. регистр. (Обратите внимание, что некоторые домовладельцы жалуются, что этот тип системы подпитки может вызвать сквозняки, когда она открыта.)
Еще один вариант, который стоит рассмотреть, это установка трех заслонок на верх дымохода (по одной на каждый дымоход). Обратите внимание, что большинство заслонок на верхней части дымохода управляются тросами из нержавеющей стали, которые свисают по дымоходу — операционная система, которая лучше работает для каминных дымоходов, чем для дымоходов дровяных печей. Недостаток этого решения (кроме очевидного факта, что эти заслонки предназначены для каминов, а не печей) заключается в том, что домовладелец должен не забывать открывать и закрывать заслонку каждый раз, когда используется дымоход.
Еще один вариант – установить блок подпитки с питанием от настенного выключателя. Чтобы предотвратить попадание добавочного воздуха в дом через неиспользуемые дымоходы, домовладелец мог включить блок подачи добавочного воздуха, прежде чем зажечь какую-либо дровяную печь. Для получения дополнительной информации о механизированных блоках подпитки, , см. статью «Подпитка воздухом для вытяжных шкафов» на сайте GreenBuildingAdvisor.com .
Что делать, если заказчик настаивает на этом типе дымохода? Строительные нормы и правила требуют, чтобы новые дома проходили проверку на продувание дверей. Тем не менее, некоторые владельцы, которые планируют новый дом по индивидуальному заказу, по-прежнему настаивают на массивном кирпичном дымоходе с несколькими дымоходами для дровяных приборов. Что строители должны сказать этим клиентам?
Лучше всего объяснить, что дровяные приборы несовместимы с современным герметичным домом. Второй лучший подход состоит в том, чтобы объяснить, что может быть способ включить один дымоход для дров для одной дровяной печи — при условии, что домовладелец принимает определенные условия, которые должны быть тщательно объяснены и поняты, прежде чем продолжить — но что несколько дровяных дымоходы невозможны. Всякий раз, когда в тесном доме есть дровяная печь, хорошей идеей будет подписанный юридический отказ.
Если владелец настаивает на включении функций, которые с большой вероятностью вызовут проблемы, лучший способ продолжить — сказать: «Извините, но я не могу это построить. Удачи в поиске другого застройщика».
Ознакомьтесь с другими замечательными ресурсами по теме дымоходов на FineHomebuilding.com:
Мой заброшенный дымоход вредит моей энергоэффективности?
Подпиточный воздух для вытяжных шкафов
F Хорошо ли дымоход?
Сильный нисходящий поток в дымоходах
Выбор верхней заслонки для дымохода
Некоммерческая услуга в поддержку ответственного отопления дома дровами
Автор John Gulland
9 0002 Если вы проектируете или строите дома, мне нужно серьезно поговорить с вами о дымоходах.![](/800/600/https/sun9-62.userapi.com/c850132/v850132767/1e3647/LbnMBVwHH7Y.jpg)
Факты безоговорочно доказывают, что каменные дымоходы, встроенные в стены домов так, что видно их профиль, или металлические дымоходы, заключенные в рамные короба, даже если они выглядят нормально, работают совсем не так.
На самом деле, я полагаю, что дымоход, свисающий со стены дома, как запоздалая мысль, является мерзостью как с функциональной, так и с эстетической точки зрения.
Дымоходы внутри домов. Я серьезно.
Но когда я оглядываюсь вокруг, становится очевидным, что большинство домов моложе 50 лет были спроектированы и построены людьми, не разделяющими моих взглядов. Наружные дымоходы свирепствуют. Они везде, полчища их в застройках урочищ, а поодиночке и по двое застряли на больших таможнях. Это не классовая вещь — и городские богатые, и сельские бедняки в наши дни, похоже, вылезают из дымоходов.
Еще я заметил, что многие люди жалуются на то, что их камины и дровяные печи плохо разжигаются, и при этом комната не наполняется дымом. И жалуются, что когда им не пользуются, двери и очаг холодные. Если в ваших домах есть камины, вы наверняка слышали жалобы. Эй, вы могли бы быть одним из жалобщиков.
Я знаю, о чем ты думаешь. Вы думаете, что я собираюсь установить связь между внешними дымоходами и раздражающими каминами. Что ж, связь есть, и я могу ее доказать, если вы позволите мне объяснить.
И это касается не только каминов. Те же проблемы возникают и с дровяными печами при подключении к внешним дымоходам. Хотя в масляных печах есть вентиляторы, которые нагнетают выхлопные газы в дымоход, их наружные дымоходы пропускают много холодного воздуха в подвалы между циклами топки. Обычные газовые печи и водонагреватели известны тем, что их выхлопные газы, а также холодный воздух из трубы выбрасываются в подвалы. Общим признаком всех этих неудач является внешний дымоход.
Обычно я говорю о каминах, потому что на них больше всего жалоб. Людям наплевать, что делает их газовая печь, если только хроническая обратная тяга не приводит к отравлению угарным газом. Но когда самец этого вида думает о романтике или, что еще серьезнее, собирается продемонстрировать соседям свои превосходные навыки разведения огня, и комната быстро наполняется дымом, воздух может быть синим от не только дыма. В любом случае, наука одинакова для всего оборудования для сжигания с вентиляцией дымохода, и наука говорит, что дымоход должен быть внутри.
Вы думаете, что я тяну. Хорошо, вот доказательство. Дымоход представляет собой по существу вертикальную конструкцию, заключающую в себе пространство, заполненное воздухом и/или выхлопными газами. При его работе содержимое дымохода теплее наружного воздуха. Благодаря своей плавучести теплый воздух и/или выхлопные газы поднимаются вверх, создавая желаемый восходящий поток в дымоходе. Поток и сила, вызывающая его, называются тягой.
Дымоходы предназначены для удаления воздуха и/или выхлопных газов наружу. Когда наружный воздух спускается по дымоходу в дом, это не тривиальное дело. Обратная тяга, как ее называют знающие люди, примерно как крылья, отваливающиеся от AirBus. Это прямо противоположно желаемому поведению. Это катастрофическое событие в жизни дымохода.
Большинство строителей и, возможно, даже некоторые архитекторы, работающие в странах с умеренным и холодным климатом, слышали о принципе «дом как система», который предполагает, что дом функционирует как система, а не как ряд не связанных друг с другом частей и что его различные подсистемы -системы, особенно те, которые движутся или содержат воздух, ведут себя интерактивным образом — можно сказать, что они влияют друг на друга. Вы, наверное, это уже знали.
И еще: Когда на улице холодно, теплый воздух внутри делает дом похожим на дымоход. Теплый воздух в доме хочет подняться, потому что он менее плотный, более плавучий, чем холодный воздух снаружи. Так, когда на улице холодно, давление воздуха высоко в доме положительное, немного выше атмосферного давления снаружи. А давление воздуха низкое в доме отрицательное, чуть ниже атмосферного. Это явление называется эффектом стека. Где-то между высоким давлением в доме и низким давлением в доме находится зона нейтрального давления, которую довольно остроумно называют плоскостью нейтрального давления.
Теперь, когда у нас собраны все ингредиенты, мы соорудим действительно паршивый камин только для того, чтобы исследовать явление обратной тяги. Конкретно этот мы построим из кирпичей, хотя это может быть камин заводского изготовления и металлический дымоход, заключенный в рамку или коробку.
Камин находится на первом этаже двухэтажного дома. Первое, что мы решаем, это сделать так, чтобы задняя часть камина и его дымоход выступали из облицованной кирпичом стены дома. Выступ широкий внизу и сужается над камином к контуру дымохода по мере подъема кирпичной кладки. Это хороший архитектурный элемент, не так ли, добавляющий интерес к пустой стене? Как обычно в этом типе строительства, в стенах комнат наверху между дымоходным кирпичом и гипсокартоном есть изоляция.
На улице 0°C или 32°F, а подвальная печь поддерживает в доме комфортную температуру 21°C или 72°F. В камине нет огня, и не было уже несколько дней. Пара, купившая дом, сидит в гостиной у камина, и она говорит, что у нее мерзнут лодыжки. Он тянется к ковру и проверяет, прохладно ли там. Они прослеживают это до камина и начинают жаловаться на придурка, построившего дом, или на каменщика, или на кого им удобно винить.
Давайте просто остановимся здесь и подведем итоги. Дымоход кирпичный с облицовкой глиняной плиткой, без утепления. На большей части его длины имеется изоляционный барьер, препятствующий получению дымоходом тепла из дома. Дымоход отдает свое тепло наружу, и по мере того, как средняя температура воздуха в дымоходе падает, тяга уменьшается, и восходящий поток в дымоходе становится менее стабильным.
Тем временем в доме стабильная температура сверху донизу, которая выше, чем средняя температура в дымоходе после того, как он остыл. Низкое отрицательное давление в доме из-за эффекта дымовой трубы более мощное, чем тяга, развивающаяся в дымоходе и обратных тягах дымохода. Помните AirBus? Супружеская пара, купившая дом, страдает от синдрома холодного очага и раздражается, когда холодный наружный воздух хлещет из дымохода в очаг и попадает в зону низкого давления, вызванную эффектом дыма в доме.
Синдром холодного очага возникает, когда дом действует как дымоход лучше, чем дымоход. Вы можете подумать, что это банальная поговорка, и на самом деле именно поэтому она мне так нравится — и тот факт, что она верна и точна во всех смыслах. Дом лучше работает как дымоход, потому что воздух внутри него остается теплым, плавучим и стремится вверх, в отличие от воздуха в наружном дымоходе, который отдает свое тепло на улицу.
Еще одна вещь, заслуживающая внимания, это то, что такой холодный обратный поток довольно стабилен. Как только воздух начинает течь вниз, дымоход действительно быстро остывает. Вот почему, когда вы зажигаете огонь в камине с обратной тягой, велика вероятность, что ваше лицо будет заполнено дымом.
Хотя в нашем примере используется кирпичный камин, обратите внимание, что изготовленный на заводе камин, задняя стенка которого свисает с стены дома в хлипкой раме, с такой же вероятностью будет распространять в комнату холодный воздух, запахи и дым. каменный камин, спинка которого видна снаружи. Распространенной причиной их выхода из строя является их внешнее расположение. Принесите те же самые системы внутрь, и они будут работать нормально.
Вот суровая реальность: если вы соедините внешний дымоход с установкой прибора ниже нейтральной плоскости давления дома, система будет страдать от синдрома холодного очага в холодную погоду. Период. Результат такой же верный для печей и водонагревателей, только это называется не синдромом холодного очага, а называется холодным подвалом.
Не знаю, как вы, но я нахожу это поразительным. Во многих районах Северной Америки большинство дымоходов выходит за пределы ограждающих конструкций зданий, за пределы отапливаемого помещения. И я только что показал, что если вы сделаете это, то прибор, установленный низко в доме, сломается, когда на улице холодно. Вам не кажется, что нам следовало поговорить об этом раньше? Вам не кажется, что кто-то должен был что-то сказать?
В последнее время модно говорить о домах, которые настолько тесны, что печь или камин — или что там еще — «не может набрать воздуха». Между тем, дымоход находится на холоде, с самого начала поврежденным своим расположением. Заявление о нехватке воздуха по большей части ерунда. Немногие дома настолько герметичны, что здоровая труба не может вытягивать достаточно воздуха для работы отопительного прибора. Совсем другое дело открытые камины, имеющие огромный аппетит к домашнему воздуху.
Давайте внесем ясность – возьмите тот же дымоход и переместите его внутрь ограждения дома, к теплой стороне изоляции, и он преобразится. Это даст тягу, много и быстро, как растопка. Этот дымоход всегда будет работать лучше, чем дом, и даже когда огонь не горит, он будет мягко тянуть воздух при каждой протечке в камине. Когда вы открываете двери, чтобы разжечь огонь, воздух из комнаты устремляется внутрь и вверх по дымоходу. Когда вы зажигаете костер, дым сразу поднимается вверх по дымоходу, и очень скоро у вас будет жаркий яркий огонь. Хороший дымоход, скажете вы с удовлетворением.
Если вы поработаете над этим, вы сможете обойти даже хороший (читай внутри) дымоход, например, включив большую вытяжную систему, такую как одна из кухонных вытяжек с нисходящим потоком для барбекю в помещении. Некоторые из этих присосок достаточно сильны, чтобы заставить ваши уши лопнуть или, по крайней мере, выдуть дымоход камина. Вот мой совет для людей с дымоходами: барбекю на улице. Тебе не должен нравиться мой совет.
Если вы не можете обойтись без чудовищной кухонной вытяжки, вы можете нанять инженера и спроектировать и установить не менее мощную систему приточного воздуха с нагнетанием вентилятора, которая блокируется и включается при включении вентилятора плиты.
