Минимальный проем для лестницы на второй этаж: Проем для лестницы на второй этаж: расчет размеров проема

Содержание

Как рассчитать размер лестничного проема на второй этаж: советы специалистов

Важной частью обустройства прохода на второй этаж – является оборудование проема для лестницы. От того насколько правильно будет сделана данная работа зависит очень многое. В первую очередь, это влияет на удобство использования самой лестницы при подъеме и спуске. Также важно правильно укрепить сам проем, чтобы в дальнейшем не обрушились перекрытия пола верхнего яруса. Как же справиться с поставленной задачей, рассмотрим ниже.

Виды проемов

Прежде всего, следует различать какие конструкции могут использоваться для завершения подъема. Непосредственно сам лестничный проем представляет собой отверстие в потолке нижнего яруса. В этот просвет выходят верхние ступени лестницы. Чтобы передвигаться было комфортно и безопасно, подбираются оптимальные параметры.

В зависимости от конфигурации самой лестницы и дизайнерских предпочтений, выход на второй этаж может иметь различное исполнение.

Различают следующие формы проемов:

  • Круглая. Выглядит очень изящно и аккуратно. Особенно актуальным является круглый проход для винтовых лестниц. При этом важно соблюсти условие, что верхние ступени попадут непосредственно под эту окружность.
  • Овальная или полукруглая. Этот вариант также может использоваться для винтовых лестниц, в частности, спиральных с неполным оборотом. Тем не менеё неплохо смотрится закругленный выход и на маршевых подъемах.
  • Прямоугольная. Болеё стандартный вариант. Именно так выглядит большинство проемов в частных домах. Прямоугольник проще спроектировать и создать правильное обрамление на перекрытиях. В зависимости от того, какой по размеру и конфигурации будет марш, длина проема может быть совершенно разной. Для полностью прямых маршей эта величина будет больше, чем для трехмаршевых конструкций.
  • Нестандартная. Сюда относятся все прочие формы, от трапеции до многогранников.
    В основном, это не необходимость, а творческий подход дизайнера. Но вот создать проем сложной формы будет непросто.

Разновидности лестничных проемов на второй этаж

Определение размеров

Чтобы правильно рассчитать площадь необходимую под строительство лестничного проема на второй этаж, в первую очередь рассматриваем планировку нижнего и верхнего яруса. Заранеё наметьте предельно допустимые границы для вырезания отверстия наверху и выделите площадку под установку ступеней.

Если верхний этаж в доме представлен мансардой или выход производится в одну из комнат, тогда можно сэкономить пространство и сделать проем шириной 60-70 см. Если же предполагается выход в общий холл для двух и болеё помещений, тогда ширину увеличивают до 80 см для удобства передвижения.

Многое зависит и от типа лестницы, которая строится. Так, для прямой лестницы габариты будут максимальными. Для угловых моделей можно уменьшить проем за счет использования забежных ступеней и промежуточных площадок.

Минимальное значение достигается для трех- и четырех-маршевых лестниц. Винтовые конструкции – еще один выгодный вариант, если нужно минимизировать просвет в перекрытиях.

Чтобы определить сколько места по длине и ширине понадобится для обустройства выхода на второй этаж, необходимо произвести некоторые расчеты. Во-первых, проектируется непосредственно сама лестница. На этом этапе нужно определить её уклон, количество ступеней и конфигурацию модели. Также рассчитывается стандартный набор показателей:

  • ширина лестницы;
  • высота пролета;
  • длина лестницы;
  • глубина проступи;
  • высота подступенка.

Далеё, взяв за основу высоту пролета и параметры ступеней, определите на каком уровне расстояние до перекрытий будет предельно допустимым. Иными словами, нужно узнать на какой ступеньке вы упретесь в верхний этаж.

Схематическое изображение параметров необходимых для точного расчета лестницы на второй этаж

Для удобства проведения подобных расчетов, используется специальный алгоритм с формулами. Для начала определяется расстояние от пола до верхних перекрытий. Для этого от числа, обозначающего расстояние от пола первого этажа до пола второго этажа, отнимается толщина верхних перекрытий. Далеё, от результата отнимается поочередно высота ступеней, по одной. В тот момент, когда значение будет критическим (менеё 2 метров), следует остановиться. Именно количество отнятых ступеней и будет находиться под перекрытием. Все остальное должно выходить в проем.

Для угловых лестниц ширина проема устанавливается на уровне оставшихся ступеней первого марша и промежуточной площадки (или забежных поворотных ступеней). Длина проема – это длина второго марша. Для одинарных конструкций, естественно, габариты просвета будут большими из-за отсутствия поворотной части. Для винтовых же моделей проем имеёт такой же размер, как и окружность самой лестницы.

Правила обустройства

Сделать проем в потолочных перекрытиях не так уж и просто. После того как вы подготовите план и сделаете все необходимые расчеты, вам предстоит не менеё трудная задача. Облегчить строительные работы частично можно, если заранеё разбить все операции на отдельные последовательные пункты.

Итак, правила обустройства лестничного пролета состоят в следующем:

  1. Чтобы сделать качественный проем на второй этаж, для начала вам необходимо расчистить рабочую площадь и снизить нагрузку на перекрытия до минимума. После этого следует наметить контуры конструкции снизу и сверху.
  2. Перед началом работ по демонтажу перекрытий установите усилительные балки на домкрат.
  3. Далеё, снимается часть материала в полу для подготовки фундамента лестницы, если это необходимо. Что касается потолка, его нужно прорезать по контурам и поочередно перерезать балки.
  4. Чтобы верхний этаж не обрушился, поврежденные балки нужно соединить между собой и укрепить таким образом контуры проема. Для того чтобы осталось пространство для дальнейшей отделки, рекомендуется делать просвет немного большим, чем запланировано по проектной схеме. Потолок демонтируется не сразу, а по частям, параллельно укрепляясь новыми балками в прорезанных участках по периметру проема. Для удобства намечаются контрольные точки и по ним просверливаются сквозные отверстия для разметки проема.
  5. Для прилегающей к стене стороны можно использовать монтаж балки непосредственно к стеновым перекрытиям с помощью кронштейна.

Чтобы укрепить верхний этаж, рекомендуется устанавливать двойные поперечные балки. Для этого можно использовать остатки материалов, срезанных из проема.

Схема устройства проема в различных типах перекрытия

После того как черновые контуры проема будут готовы, приступаем к отделке внутреннего периметра. Для этого чаще всего используют бетонную штукатурку и сетку. Можно также применить металлические профили подходящего размера для того, чтобы было легче вывести ровные углы.

Дальнейшие действия будут связаны непосредственно с монтажом самой лестничной конструкции. Финальная отделка производится лишь после завершения всех черновых работ. Дизайн проема продумывается отдельно и согласовывается с общим интерьером.

Оформление проема

Чтобы увязать проем со стилистикой интерьера первого и второго этажей, а также самой лестницей, следует подобрать для него правильное декоративное оформление. Стандартным вариантом считается шпатлевание поверхности. Для этого используют гипсовую или белую цементную штукатурку и тщательно обрабатывают предварительно выровненную площадь. Прилегающие зоны пола и потолка оформляются таким же образом, как и остальная их часть. А вот внутренний срез можно оставить гладким или же добавить фактурных элементов. В дальнейшем его красят в белый цвет или любой другой, подходящий под окружающие элементы.

Варианты отделки и оформления проема

Другой вариант – использование накладных панелей. С помощью таких элементов можно сэкономить время и силы на выравнивании торцов. Укладываются такие детали с помощью жидких гвоздей. Это очень удобный вариант, так как быстрый монтаж не влияет на качество покрытия. Все зазоры изолируются, а перекрытия остаются под надежной защитой от разрушения.

Выход с лестницы на этаж осуществляется на площадку. Зона возле проделанного в потолке отверстия является небезопасной, так как в темноте или по неосторожности можно оступиться и упасть. Чтобы обезопасить себя и своих детей, а также придать конструкции болеё солидный вид, рекомендуется установить ограждения по периметру просвета.

Как именно будет выглядеть конечный результат – субъективное дело каждого. Главное, соблюдать базовые условия, чтобы не пришлось переделывать работу и исправлять свои ошибки в дальнейшем.

Проем под лестницу на второй этаж: особенности расчетов и монтажа

Проем под лестницу на второй этаж определяется исходя из высоты подъема, варианта конструкции, площади, угла наклона и числа ступенек. В случае с прямым типом устройства угол наклона меньше, нежели у поворотного изделия.

Лестничная установка между этажами здания

Устройство сооружения

В состав устройства входят:

  1. Опорные балки в виде тетив или косоуров.
  2. Опорные столбы, размещаемые для винтовых сооружений.
  3. Ступеньки.
  4. Перила, включающие балясины и поручни.

Если выбран большой проем для лестницы на второй этаж, тетивы размещают с боковых сторон. Они прикрывают с торцов ступеньки, вставляемые между опорами с дальнейшим креплением. Проступи с подступенками утапливают в установке. Если устанавливается косоур, то ступеньки укладывают поверх него. Тетивы создаются в виде двух конструкций, но не более. А косоуры, исходя от ширины марша.

Лестничная установка между перекрытиями

Размер проема для лестницы на второй этаж предусматривает установку от 1 до 4 косоуров (несущих и дополнительных). Проступью считается горизонтальная деталь ступеньки, а подступенком – вертикальная. Последний не является обязательным. Перила выступают в качестве опоры для придания безопасных свойств.

Разделяют 2 основные группы лестничных конструкций:

  1. Криволинейный тип. Они выполняются в поворотном и винтовом исполнении.
  2. Маршевый вариант. Прямой с площадками промежуточного или поворотного типа или без них.

Нормативные параметры: Ступеньки

Расчет проема для лестницы на второй этаж начинается с оапределения основных параметров. Промежуток между уровнем чистого пола двух перекрытий выступает в качестве высоты. При определении числа вертикальных частей ступени, необходимо придерживаться рекомендуемого параметра их высоты 15-18 см.

Лестничное сооружение для подъема на верхний этаж

Однако, не исключено уменьшение до 12 см или увеличения до 20 см. При определении количества ступеней, полученный результат необходимо округлить. Расчеты производятся путем деления общей высоты на размер подступенка.

Для того, чтобы правильно рассчитать проем для лестницы на второй этаж, важно помнить, что один марш включает 3 – 18 ступенек. При увеличении количества, производится разбивка на 2-3 марша, разделенных ровными и поворотными площадками.

Параметры высоты и глубины ступенек должны обладать равными размерами в пределах одного марша. Это требуется для того, чтобы шаг при движении пользователя вверх не сбивался.

Лестничное сооружение для внутреннего размещения

Высота и глубина

Нормативный размер проема под лестницу на второй этаж составляет 2м в высоту. Глубина ступеней 23,5 до 35,5 см, но оптимальный параметр достигает до 28-32 см. Для создания точных расчетов потребуется формула, где обязательным критерием выступает сумма высоты (h) и глубины (b) ступенек в плане, равная 47 см.

Проще говоря, глубина проступи:

b = 47 – h.

Результаты подсчета принимают за основу в случае, если они удовлетворяют предусмотренным параметрам.

Можно рассчитать лестницы на второй этаж для узкого проема. Этому способствует другое соотношение высоты/ширины ступенек:

b = 63 – 2a.

Лестничное устройство для внутреннего монтажа

Длина установки

Для определения параметров применяется определенное ранее число ступенек в марше, за вычетом одной. Полученные показатели перемножают между собой.

При условии, что длина слишком большая, создается поворотная конструкция на 90 или 180 гр. Она дополнится промежуточными участками или забежными ступенями.

Промежуток по вертикали варьирует в пределах 190-200 см. Это исключает возможность травмирования при подъеме или спуске одного человека.

Важно! Рекомендуемая ширина проема для лестницы на второй этаж варьирует в пределах 900 – 1400 мм.

Пример расчетов

Для создания проекта определяются основные размеры:

  • Н – отрезок между перекрытиями. При этом учитываются все подшивки поверхностей.
  • План здания 1-го этажа, где необходимо указать направление передвижения D по ступенькам и начала захода на марш E.
  • Длина шага 60 – 64 см. Горизонтальная и вертикальная часть лестницы вычисляются по расчетным данным: 2А+В = 60…64 см.
  • Глубина ступени составляет 20 – 32 см. Высота подступенка составляет 15 см.
  • Угол подъёма составляет от 23 до 37°. Если подъем меньше угла 23° – лестницу можно заменяют пандусом (ровной площадкой под наклоном), если больше 45°, то можно соорудить приставную или раскладную конструкцию.

Лестница для установки в доме

Вычисления параметров

Зная место для расположения установки в плане (например, 500 см) и высоту комнаты (300 см), число ступенек легко узнать путем деления высоты здания на высоту подступенка (15 см): 300 : 15 = 20 ступенек.

От 20 отнимается 1 ступенька (пол верхнего перекрытия выступает в качестве ступени) = 19 ст.

Потом 500 см : 19ст. = 26,32 см – ширина проступи.

Затем используется приведенная ранее формула 2А+В = 56,32 см, подъём образован под наклоном 29,4°. Рекомендуемый параметр 60-64 см не соответствует расчетным данным.

Однако, если создать 17ступеней с высотой 17,65 см и шириной 28 см, получается 63,29 см, что нас устраивает. Угол подъема составляет 32,2° и а длина 448 см. Это позволяет определить тип конструкции. Отрезок между ступенькой и потолком составляет 1,9–2 м. Этот параметр не должен изменяться на всей длине марша.

Стандартная лестничная установка

Ширина марша равна ширине выхода на клетку:

  • Внутриквартирные сооружения составляют 90 – 100 см.
  • Здания с повышенным уровнем комфорта 1,25–1,5 м.
  • Садовые домики оснащаются маршем с шириной 70 – 80 см.

Ширина 80 см предусмотрена для вспомогательных конструкций простой формы. К ним относится подвальная или чердачная установка. Определение ширины производится между перилами или между балясинами и стеной.

Винтовые сооружения создают промежуток от центральной опоры до крайней части ступеньки. Оптимальный размер 110 см. Между маршами, размещенными во встречном друг другу направлении, предусмотрен промежуток от 10 см.

По аналогичной технологи создается лестничное устройство с забежными ступеньками с разворотом на 180°.

Классическая лестница из дерева

Разновидности установок

Оптимальным решением в выборе ступеней выступает поперечная планка в 300 мм, а подъем 170 мм. Данные показатели образуются при наклоне марша в 30 – 40 гр. Кроме этого, существует ряд других важных требований:

  1. Установка лестницы производится в нежилой части здания.
  2. Межуровневые лестницы могут выходить на чердак. Тогда выход приходится близко к продольной оси чердака.
  3. При расчетах, катет, расположенный против угла в 30 гр., равен ½ гипотенузы. То есть, если высота потолков 3 м и уклон 30 гр., длина проема равна 6 м.
  4. Установка винтовых сооружений образует крутой угол. Это обусловлено ограничением в наличии свободного пространства.
  5. Лестницы бывают открытыми и встроенными. Первые монтируются там, где исключено загромождение пространства массивными сооружениями. А встроенные размещаются там, где необходимо использовать пространство под лестницей (санузел или кладовая).
  6. Если дело касается монолитных перекрытий или перекрытий плитами ЖБИ, разрабатывается отдельный проект.

Классическое лестничное устройство из массива

Возведение сооружения

Начало работ определяется измерением расстояния между проемами и параметров проема. Затем составляют проект, где отмечаются все габариты и тип конструкции, указывается материал для косоура или тетивы, угол подъёма. Подсчитывается число рядовых балясин и размер перил.

При подготовке материалов, создается разметка косоура с внутренней стороны изделия. Запиливают косоур устройства посредством лобзика.

Фрезеруются наружные части. Доводятся фрезерованные части косоура абразивом (шкурка №8, затем №4). Шлифовка ЛШМ производится с зерном на 100, а затем 180. Аналогом ЛШМ выступает ВШМ.

Расчет подъема ступени

Монтируется пристенная опора левой части сооружения.

Размещается подпорный столб (временная поддерживающая планка) и производится установка внешнего косоура 1-ой правой части. Выставляются оба косоура по уровню. Примеряют опору лестничной установки с пазом под шип косоура.

Запиливается вертикальная часть ступени. Размещается пристенная и наружная часть косоура второго сегмента деревянного устройства. В одночасье отделывается проём деревянными щитами. Все стыковки обеспечиваются посредством клея.

Вконтакте

Facebook

Twitter

Google+

Какой проём нужен для лестницы?

Межэтажная лестница – один из самых сложных и важных конструктивных элементов любого здания, в котором проектом предусмотрено наличие двух или более этажей. Но совсем без лестниц вряд ли удастся обойтись даже в одноэтажном доме: в подвал и на чердак тоже нужно как-то добираться. Хорошо, когда здание от начала до конца на основании качественного типового или индивидуального проекта строится бригадой опытных и квалифицированных мастеров.

Размеры проема для лестницы нужно рассчитать заранее

Подрядившись сдать заказчику готовый дом «под ключ», даже профессиональные строители не пытаются заработать буквально на всем, и для устройства лестниц обычно приглашают специалистов. Это нужно сделать еще до того, как будут заказаны или закуплены плиты перекрытий. Чтобы впоследствии изготовить удобную, безопасную и красивую лестницу, нужно рассчитать проем под нее заранее. Здесь должно быть учтено множество факторов, определяющих размеры и место расположения отверстия под лестницу в плите перекрытия:

  • Угол наклона лестницы и высота помещения.
  • Тип конструкции: прямая маршевая, Г-образная, винтовая, комбинированная.
  • Запланированная ширина лестницы и наличие выступающих элементов безопасности.
  • Технический припуск для отделки стенок проема – зависит от выбранного материала.
  • Необходимость усиления плиты с большим проемом дополнительными балками.

Последний пункт особенно важен, так как проем для лестницы в плите перекрытия несколько ослабляет ее несущую способность. В данном случае все зависит от места расположения и размеров отверстия в плите, а также места ее установки на несущих стенах. Приступая к расчетам, желательно иметь на руках чертежи будущей конструкции, так как только при их наличии можно безошибочно вычислить оптимальный проем для лестницы, и заказать соответствующую плиту на заводе железобетонных конструкций.

Если плиты уже изготовлены, а размер проема для лестницы явно мал

К сожалению, совсем другой подход к проектированию и устройству лестниц наблюдается в случае затянувшегося, малобюджетного строительства, когда все планирует и лично руководит процессом владелец будущего дома. При подобной организации работ на очередных этапах могут обнаруживаться недоработки или серьезные технические просчеты, допущенные намного раньше. Недостаточные размеры проема для лестницы на второй этаж являются распространенной проблемой, которая проявляется на заключительной стадии строительства частного дома.

То ли в самом начале стройки, когда плиты только заказывались, самодеятельный прораб забыл заглянуть в проектную документацию, либо за отсутствием таковой пытался что-то рассчитать и ошибся сам. Если в итоге проем для г-образной лестницы или любой другой ее конструкции оказался недостаточно большим, владелец дома оказывается в ситуации, когда нужно сделать непростой выбор. Вписаться в имеющийся размер и заранее согласиться с тем, что лестница будет неудобной, либо резать перекрытие, чтобы увеличить проем.

Понятно, что ошибка с определением места расположения и размеров проема под лестницу в монолитном перекрытии является следствием недостатка опыта и незнания элементарных строительных норм и правил. Если бы хозяева дома хоть раз заглянули в профильные стандарты — ГОСТ 23120-78 и СНиП 2.08.01/02.89, дополнительных расходов при устройстве лестницы было можно избежать. Хотя и без специальных знаний несложно понять, что чем короче и уже проем под лестницу в перекрытии, тем опаснее и неудобнее по ней будет ходить.

Практика показывает, что на строительстве надежной, удобной и красивой лестницы трудно сэкономить. Устранение допущенных просчетов может обойтись слишком дорого, либо всю жизнь придется в собственном доме с опаской ходить по неудобной лестнице и пригибать голову, чтобы при подъеме не удариться о край перекрытия. Разумнее еще на начальной стадии строительства дома обратиться к профессионалам. Специалисты компании ПК БЛК не только рассчитают и согласуют с вами проект, а затем изготовят и установят лестницу, но и дадут на нее длительную гарантию. Живите с комфортом и удовольствием!

Похожие материалы: Как рассчитать количество ступеней для прямой лестницы?

Лестничный проем: виды, размеры, устройство, оформление

В случае не одноэтажного дома одним из важнейших элементов строения становится лестничный проем. Его проектирование и правильность выполнения всех этапов работ напрямую сказывается на удобстве эксплуатации и комфортности пользования верхним ярусом здания. Кроме того, важно грамотно обустроить проем для лестницы на второй этаж, иначе может начаться деформация потолка первого, а то и его обрушение. Для того, чтобы лестничный проем в дальнейшем не доставил жильцам дома массу проблем, нужно учесть массу факторов, о которых и пойдет речь в нашей статье.

Разновидности лестничных проемов на второй этаж

Сначала разберемся с тем, какие конструкции допустимы в плане подъема на верхний ярус. Собственно, сам проем является отверстием в перекрытии между первым и вторым этажом. В него выходят последние ступени лестницы, и для обеспечения максимального комфорта (а также абсолютной безопасности) пользователей нужно подобрать оптимальные параметры: как самого проема, так и выходящей в него лестницы. К ним относятся ширина и длина отверстия, крутизна подводящих к нему ступеней, высота между перекрытиями, ограждение лестницы и многое другое.

В зависимости от типа лестничной конструкции, с учетом эстетических предпочтений хозяина дома, вход на второй этаж может быть выполнен в разных вариациях. Самые распространенные следующие виды.

  • Круглый проем. Имеет аккуратный, изящный и лаконичный вид. Наиболее актуален для винтовых лестниц, поскольку занимает немного места и придает завершенность всей конструкции. Очень важна в оборудовании подобного проема точность расчетов: верхние ступени лестницы должно четко подпасть под его окружность.

Круглый проем

  • Овальный (как вариант – полукруглый) проем. Чаще опять-таки используется при оборудовании винтовых лестничных конструкций. Особенно хорош в случае спирали неполного оборота. Однако такая конфигурация прекрасно смотрится и в случае маршевых подъемов, в том числе и оборудованных промежуточными площадками.
  • Лестничный проем прямоугольной формы. Фактически является стандартным, именно таким образом оформлены конструкции в большинстве частных домов. Спроектировать и отделать прямоугольник наиболее просто, он вписывается практически в любой дизайн помещения. Но тут, опять же, требуется точный расчет: длина проема зависит от конфигурации и размеров марша лестницы. Так, если марш прямой, длина проема должна быть больше, чем, если лестничная конфигурация является 3-хмаршевой, разделенной промежуточными площадками.

Лестничный проем прямоугольной формы

В последнюю категорию можно отнести все нестандартные варианты: трапеции и многогранники. Обусловленной необходимости в создании таких проемов нет, это просто полет фантазии дизайнеров, вдохновленных конструкцией оформляемой лестницы и имеющейся тенденцией в дизайне интерьера. Отметим только, что создание и отделка проема сложной формы требует усилий, дополнительного вложения средств и последующего особого ухода.

Дизайнерские сложные формы

Расчетная часть

Проектировать лестничный проем на второй этаж нужно еще на этапе создания общего эскиза дома. Если здание уже возведено, и вы просто хотите перенести вход наверх в другое место, тщательно изучите планировку, как первого яруса, так и второго этажа. Сразу же отведите максимально разрешенные границы для проделывания отверстия в полу верхнего яруса и пространство на нижнем, которую могут занять ступени без ущерба для эксплуатации дома в целом.

Если второй этаж – это мансарда, либо если лестничный проем выходит в жилую комнату, площадь придется экономить. На выход в этих случаях отводится ширина не больше 70 сантиметров. Если же проем с лестницы выводится в холл, куда выходят двери из двух и больше комнат, ширина проема должна быть увеличена минимум до 80 сантиметров – это сделает передвижение более удобным.

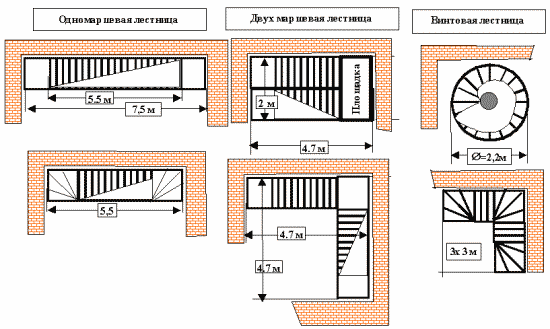

Основные размеры лестниц

Свое влияние оказывает и вариант лестницы. Прямая версия в один марш требует максимальной длины и ширины проема. Угловая версия менее придирчива, размеры проема можно снизить благодаря применению промежуточных площадок и так называемых забежных ступеней. Наименьшие размеры имеют лестницы в 3 или 4 марша; по экономии пространства не менее выгодными являются винтовые варианты лестниц.

Винтовые варианты лестниц

Для определения длины и ширины лестничного проема на второй этаж потребуется ряд расчетов. В первую очередь проектируется собственно лестница: градус ее уклона, число ступеней в марше либо в витке винта, конфигурация конструкции. Расчету подлежит стандартный комплект показателей:

  • Ширина лестничного марша.
  • Высота одного из пролетов (или полной конструкции, если лестница состоит из единственного марша).
  • Общая длина всей лестницы.
  • Высота так называемого подступенка и глубина проступи – то есть ширина отдельно взятой ступеньки.

Лестничное устройство — внутренний монтаж

Учитывая все перечисленные параметры, рассчитываем предельно допустимый параметр высоты до верхнего перекрытия. То есть, высчитываем, какая по счету ступенька упрется в перекрытие между первым и вторым этажом и насколько это нас устраивает. Чтобы упростить расчеты, строителями разработан несложный алгоритм, доступный всем, кто способен считать на уровне начальной школы. Пошагово он выглядит следующим образом:

  • Замер дистанции от пола нижнего этажа до верхнего перекрытия.
  • Прибавление к нему толщины плиты перекрытия.
  • От полученного результата вычитается по одной планируемая высота ступеней лестницы.
  • Когда конечный результат станет меньше двух метров, делается остановка.

Итог: «отнятые» ступени располагаются по высоте между перекрытиями, оставшиеся будут входить в пространство лестничного проема.

Обустройство лестницы

Определившись с необходимой шириной, разумной длиной и предпочитаемой формой лестничного проема, можно приступить к его созданию. Только предварительно добавьте к расчетным размерам по 5 сантиметров в каждую сторону: они уйдут при отделочных работах. Теперь что касается собственно обустройства. Оно выполняется по следующему алгоритму.

  • Демонтаж части напольного покрытия в намеченной части помещения. Во многих случаях требуется также снятие отделки в нижней комнате, но на потолке.
  • Особого внимания требуют балки. Очень часто требуется их частичное удаление. Впоследствии балки нужно будет совместить с остальными элементами балочной конструкции. Обратите внимание: балки, что находились поперек проделываемого отверстия, должны иметь те же характеристики, что и основные несущие балки. Закрепляется конструкция угольниками, устанавливаемыми по длине сторон  лестничного проема.
  • На потолок нижнего этажа наносится чертеж, соответствующий предполагаемым работам. При его перенесении на плиту перекрытия делается допуск на отделочные мероприятия.
  • Усилительные балки фиксируются по всем сторонам проема.
  • Опорные балки подпираются домкратами или другими стойками в 50 сантиметрах (или далее) от усилительных.
  • В углах чертежа проделываются сквозные отверстия.
  • Пропиливаются контуры лестничного проема.
  • Удаляются выпиленные элементы. Из них формируются поперечные балки (двойные), которые упрочат полученные проем, продлят срок его эксплуатации и обезопасят его использование.
  • Край поперечной балки фиксируется с выпиленной частью, после чего продольные балки соединяются с кронштейнами. Последние крепятся между поперечником и отпиленным фрагментом балки, а поперечная соединяется с торцами отпиленных.

Примеры устройства лестничных проемов

Эта методика повторяется в отношении всех балок, присутствующих в месте проделывания лестничного проема. Если он впритык подходит к стене, конец поперечной балки необходимо заделать прямо в стену. Замечание касается и промежуточной площадки: если таковые в конструкции имеются, им рекомендуется придавать дополнительную опору, вбивая ее в стену. Если такой возможности нет, площадка должна быть оснащена добавочным опорным элементом.

Последний штрих

Останется только увязать лестничный проем с общей стилистикой пола, стен и остальных элементов помещения. Декоративное его оформление чаще всего сводится к шпатлевке поверхности. Аналогично обрабатываются прилегающие районы потолка и стен; с пола чаще снимают его исходную отделку, которую по окончании работ с проемом возвращают на место.

Что касается внутренних поверхностей проема, то их либо красят, либо, если не желают заниматься выравниванием плоскостей, оформляют накладными панелями.

И, наконец, лестничная площадка на втором этаже. Место небезопасное, особенно если площадка находится непосредственно посреди жилого помещения. Так что установка перил представляется крайне необходимым шагом. И завершат конструкцию, и украсят интерьер, и предотвратят травмоопасные ситуации.

Примеры отделки лестничных проемов



Размеры лестницы в плане | Все о ремонте и строительстве

Тип лестницы и место ее расположения определяются, исходя из назначения здания или помещения, в котором она должна быть установлена.

При проектировании лестниц, как правило, принимают во внимание следующие основные условия и требования: какого типа движение должна обеспечивать лестница, будучи при этом безопасной и удобной; какова разность уровней; какого размера и какой формы имеется пространство для размещения лестницы; какая строительная технология применима в данных условиях; где и в какой степени лестничные конструкции могут иметь опоры; должны также учитываться нагрузки, которые будет воспринимать лестница в процессе эксплуатации будут ли по ней только ходить или потребуется заносить мебель; а также то, каким эстетическим требованиям должна отвечать лестница в зависимости от своих функций и окружающего интерьера.

Выбрав тип лестницы, определяют ее параметры, а именно: размеры и форму ступеней, количество маршей, полезную ширину, длину горизонтального заложения каждого марша, количество и длину лестничных площадок.

На рисунке 16 изображены примеры проектирования лестницы с «нормальными» размерами ступеней 150×300 мм, к которым мы привыкли в подъездах наших городских квартир. Высота этажа и толщина перекрытия также приняты по существующим нормам проектирования, что позволяет в ряде случаев «спрятать» две нижние ступени под перекрытием и при этом сохранить расстояние между потолком и ступенями не менее 1,95 м. Рисунки показывают последовательное изменение формы лестницы и изменение размеров проема в перекрытии. Когда ширина прямоугольного проема достигает размера двух лестничных маршей, лестница проектируется двухмаршевой с одно- или двухуровневой междуэтажной площадкой. Дальнейшее уменьшение проема в перекрытии означает отказ от междуэтажной площадки и замену ее забежными ступенями, что делает лестницу менее комфортной, но более компактной. В зависимости от формы лестницы верхний уровень (на рис. номер уровня 18) выполняется либо в виде ступеньки, либо в виде верхней этажной площадки. При изменении высоты этажа в большую сторону, под перекрытие могут «уйти» уже не две, а три и более ступеней, следовательно, проем в перекрытии уменьшается. И наоборот, для той же лестницы при уменьшении высоты этажа — проем в перекрытии должен быть увеличен, вплоть до полного повторения горизонтальной проекции лестницы.

рис. 16.1. Пример проектирования лестницы шириной 900 со ступенями 300×150 мм в здании с высотой этажа 2,7 м и толщиной перекрытия 300 мм (прямоугольный лестничный проем)

Если лестничный проем выполняется не прямоугольным, а виде буквы Г, то под выступающую консоль перекрытия устанавливают стойку, на которую опирают висящий угол перекрытия. Эта же стойка может служить опорой для ступеней лестничного марша. Для различных вариантов компоновки лестницы пример зависимости изменения размеров и формы лестницы, а также размеров лестничного проема изображены на рис. 16.

рис. 16.2. Пример проектирования лестницы шириной 900 со ступенями 300×150 мм в здании с высотой этажа 2,7 м и толщиной перекрытия 300 мм (Г-образный лестничный проем)рис. 16.3. Пример проектирования лестницы шириной 900 со ступенями 300×150 мм в здании с высотой этажа 2,7 м и толщиной перекрытия 300 мм (Г-образный лестничный проем, марш с эабежными ступенями)



Размеры лестниц на 2 этаж дома

Частный дом строят для себя, чтобы жить с комфортом. Который зависит от качества и грамотного проектирования конструктивных элементов. В том числе от размера лестницы на второй этаж. Ежедневно перемещаться между этажами человеку физически в 2 раза сложнее, чем идти по комнате. Если требуется максимальное удобство стоит выбрать проект одноэтажного дома.

Размеры лестницы на 2 этаж жилого дома закладываются при проектировании связей между помещениями. Зависят от высоты помещения в чистоте (после усадки и отделки). Размер проема под лестницу на 2 этаж в межэтажных перекрытиях рассчитывается от занимаемой ей площади и типа лестницы. Самый популярный: маршевая (прямая) П-образная с поворотной площадкой на 180°. Второй по популярности тип: Г-образная лестница с укороченным маршем и поворотной площадкой на 90°. Наиболее подходящий материал для деревянных лестниц — износостойкая лиственница.

Оптимальный угол наклона лестниц находится в диапазоне 30-39° (стандартная высота потолков в доме). Уклон больше 40° неудобен, сложнее будет пользоваться пожилым жильцам. Расстояние от любой ступени до лестничного проема в перекрытиях или до потолка +20см к росту самого высокого члена семьи.

Правильный уклон лестничного марша постоянной величины позволяет добиться оптимального соотношения количества ступеней для комфортного спуска-подъема по ней. Ступени не должны отличаться в пределах марша по высоте и глубине. Первая и последняя, в независимости от размеров лестницы, должны быть хорошо освещены.

Ступеней в лестничном марше лучше сделать не менее трех, не более 17. Нечетное количество делает естественным шаг. Высота ступени 15-20см (диапазон от 15 до 17см обеспечивает наибольший комфорт). Глубина ступени (проступь) 29-32см, если больше — человеку придется делать дополнительный шаг.

Ради безопасности и уменьшения травматизма для маленьких и пожилых жильцов конструкцию выполняют с подступенками. Нависания проступи над подступенком более 4см стоит избегать, либо отказаться от подрезки подступенка вообще (очень некомфортно при спуске вниз).

В доме для семьи с детьми обязательно наличие ограждений с перилами высотой 90-0100см. Особенно когда сделан второй свет (что такое второй свет в доме). Ширина перил 12см. Расстояние между столбиками заполнения ограждения 15см. Ширина поручней перил 12см.

Можно оперировать индивидуальными размерами лестницы, которые вам нужны. Отклонения от стандартов не страшны. Но, указанные в данном материале цифры проверены десятилетиями и другими людьми.

При проектировании ширины лестничного марша стоит учитывать необходимость одновременного прохождения навстречу друг другу людей. Например дома дуплексы с общим холлом отличаются увеличенными размерами лестницы по ширине. Проектируя ширину так же стоит предусмотреть возможность переноса крупногабаритных предметов по лестнице.

90см (без учета ограждения) минимальная ширина лестницы в частном доме для проживания среднестатистической семьи. Комфортная ширина лестничного марша 115-125см. Увеличение до 150см делается при наличии постоянного встречного движения людей.

Минимальная ширина проема в перекрытиях для лестниц с поворотной площадкой 1,9м-2,1м при высоте этажа 2,7-3м. Чистовая ширина площадки — минимум 2 средних шага взрослого члена семьи. Глубина 1,5 шага. Расчетная нагрузка на каждый марш лестницы на 2 этаж — 220кг.

Проем под лестницу — Строй журнал artikagroup.ru

Как рассчитать размеры проема второго этажа под лестницу

Чтобы правильно рассчитать размеры проема для лестницы в частном доме, необходимо отталкиваться от ряда критериев и норм. В целом, если позволяет свободное пространство, то сперва выбирается желаемая конфигурация самой лестницы, а проем подгоняется под нее. Когда места относительно мало, поступают наоборот – под небольшой проем выбирается подходящая конфигурация лестницы.

Основные параметры проема под лестницу

Для начала разберемся с основными параметрами проема на втором этаже под лестницу. Как его правильно мерить? Какие размеры нужны для правильного расчета? Сколько вообще места отводить под проем при строительстве дома? Какие важные нюансы, при этом, нужно учитывать в процессе расчетов?

При расчете проема под лестницу на второй этаж специалисты оперируют следующими понятиями:

  • форма проема;
  • длина и ширина проема;
  • толщина межэтажного перекрытия;
  • расстояние от пола до перекрытия;
  • расстояние от ступеней до потолка.

В стандартных вариантах проем под лестницу может быть в форме квадрата, прямоугольника или круга. Реже встречается овал и другие сложные конфигурации. Прямоугольный проем чаще всего обустраивается под прямые одномаршевые лестницы и Г-образные. Квадратный – под П-образные. Проемы в форме круга делаются под винтовые лестницы.

Если речь идет о прямых, Г-образных и П-образных лестницах, то оперируют с длиной и шириной проема. В случае с винтовыми конструкциями рассчитывается радиус или диаметр, так как проем имеет форму окружности.

Толщина межэтажного перекрытия в расчетах размеров проема решающей роли не играет, однако пренебрегать этим параметром не следует. Особенно это актуально для тех лестниц, которые располагаются под проемом не полностью.

Расстоянием от пола до перекрытия называется высота помещения. Этот размер с толщиной межэтажного перекрытия будет соответствовать высоте лестничной конструкции.

Когда лестница не полностью расположена под проемом, важно учитывать расстояние от ступеней до потолка. При подъеме и спуске человек не должен доставать головой до края проема. Параметр актуален, как правило, только для прямолинейных одномаршевых конструкций.

Проем под прямолинейную лестницу

Для прямолинейной одномаршевой лестницы обустраивается проем прямоугольной формы. Его ширина, как правило, соответствует ширине ступеней с учетом толщины ограждения. В стандартном исполнении этот размер соответствует 0.9-1.1 м. Более комфортабельные лестницы делаются шириной до 1.5 м, соответственно, такой же будет и проем.

Длина проема под прямолинейную лестницу рассчитывается таким образом, чтобы минимальное расстояние между ступенями и потолочным перекрытием было не менее 1.9 м. Если проем сделать недостаточно длинным, при подъеме и спуске человек будет задевать головой край межэтажного перекрытия. Для примера при длине марша в 4.0 м и высоте потолка 2.7 м длина проема составит не менее 3.5 м.

Проем под Г-образную лестницу

Проем для Г-образной лестницы с двумя маршами и промежуточной площадкой может иметь форму прямоугольника или квадрата. В первом случае его ширина будет соответствовать ширине ступеней, то есть от 0.9 м до 1.5 м. На практике часто встречаются проекты, когда под Г-образную лестницу оставляется квадратный проем 2×2 м. В таких случаях его ширина будет соответствовать ширине ступеней второго марша плюс длине первого марша (по 1 м, соответственно).

В случае, если проем под Г-образную лестницу делается прямоугольным, обязательно учитывается расстояние от ступеней (или промежуточной площадки) до потолка. Как и в случае с прямолинейной конфигурацией этот размер должен быть не менее 1.9-2.0 м.

Проем под П-образную лестницу

Чаще всего проемы под П-образную лестницу с двумя маршами делаются в форме квадрата. Размер его стороны будет соответствовать сумме ширин ступеней обеих маршей, то есть, примерно 2.0 м.

Опять же, если высота потолков большая, то при нормальном уклоне лестницы обязательно в расчет берется минимальное расстояние от ступеней нижнего марша до межэтажного перекрытия. Норма аналогична вышеупомянутым – не менее 1. 9 м.

Проем под винтовую лестницу

Расчет размеров проема под винтовую лестницу будет зависеть от ее конфигурации. В большинстве случаев он имеет форму окружности. Также бывают варианты в форме квадрата. Обычно винтовая лестница выбирается в тех случаях, когда место под обустройство проема ограничено. Это самый компактный вариант.

Как правило, длина и ширина (либо диаметр) проема второго этажа под винтовую лестницу соответствует двойной ширине ступеней. То есть, если при стандартных размерах для таких конструкций ширина ступеней будет 0.8 м, то проем будет не менее 1.6 м по длине и ширине, либо же в диаметре, если он круглый.

Завершение

Чтобы не вникать в детали расчетов размеров проема для лестницы и не допустить досадных ошибок, обратитесь в нашу компанию «Новая Лестница». Опытный специалист приедет к вам бесплатно, рассчитает абсолютно все параметры проема с учетом нюансов, конфигурации лестницы, имеющегося пространства и прочих критериев.

Как рассчитать проем для лестницы на второй этаж

Лестница является сложной строительной конструкцией. Она, в первую очередь, должна отличаться высокой безопасностью, а уже потом играть роль дополнительного украшения помещения. В случае строительства подъемной конструкции необходимо знать, как рассчитать проем для лестницы на второй этаж.

Как рассчитать проем?

Предназначение

В случае строительства нового дома расположение подъемной конструкции определяется его техническим проектом. Для ее монтажа в полу оставляют проем определенных размеров, где в последствие и разместится лестничная конструкция. Однако бывают отдельные случаи, когда необходимое месторасположение лестницы не бралось во внимание хозяевами дома. Тогда нужно будет подготовить отверстие для лестницы в завершенном полу, как показано на фото.
Такое возможно, если не продуман спуск в погреб, а так же если лестничную конструкцию установили в спальне и тому подобное. Поэтому понадобится вырезать отверстие в перекрытии пола, а затем по его границам вмонтировать несколько новых балок.

Расчет своими руками

Определяем параметры

Перед тем, как приготовиться к вырезанию отверстия в полу, необходимо детально продумать его оптимальное месторасположение. Нужно учесть и то, что полученная по окончанию работ площадь пола значительно уменьшится. Оптимальным будет такой вариант, когда между лестничными ступенями и стеной останется расстояние, которое будет равным или превысит ширину самой лестничной конструкции, как показано на фото. Тогда ее использование будет комфортным. Так же удобным будет такое месторасположение лестницы на второй этаж, когда отверстие будет лежать вдоль самих балок.

Четко соблюдайте стройнормы, которые определяют основные параметры безопасного и прочного изделия:

  • его ширине не стоит превышать 600 мм, если конструкция позволяет оказаться в одной комнате;
  • если по ней можно попасть в несколько комнат, то ей следует быть шире 800 мм;
  • стоит выбирать такую длину отверстия под лестницу, чтобы между потолком и верхней ступенью образовывалось пространство не меньшее 2-х м;
  • для удобства эксплуатации конструкции она должна обладать довольно просторным просветом.

Тип конструкции определяет параметры проема. Учитывайте, что для прямой лестницы потребуется значительно больше места, чем для других лестничных вариантов.

Устройство

Как только Вы определитесь с размерами лестничного проема, добавьте к его параметрам еще по 50 мм. Это необходимо для дальнейшего выполнения отделочных работ. Теперь можно приступать к работе:

  1. Снимите часть пола. К тому же придется демонтировать и часть потолка этажа снизу. Однако не нужно спешить выбрасывать остатки материалов — они могут понадобиться Вам для отделки конструкции;
  2. Обустройство проема будущей конструкции предполагает удаление части балок, и затем их соединение с остальными балочными элементами. Балки, расположенные поперек отверстия, должны отвечать характеристикам основных балок. Конструкция крепится с помощью угольников вдоль длины сторон лестничного отверстия;
  3. Потолок этажа снизу потребуется расчертить. Не забудьте прибавить к каждому из его параметров еще несколько сантиметров. Это необходимо для осуществления будущей отделки;
  4. Затем зафиксируйте усилительные балки с каждой стороны проема и за пределами узких сторон будущего отверстия;
  5. Опорные балки установите на домкратные стойки не ближе чем на 50 см от усилительных;
  6. Сделайте отверстия в каждом из углов расчерченного плана;
  7. Далее переходят к раскройке лестничного отверстия. Поднявшись на второй этаж, определите отверстия, которые были до этого просверлены. И от каждого из них нарисуйте линию, размером в 100 мм, как показано на фото. По этой линии будет проходить отверстие для поперечных балок;
  8. Осуществив пропилы в этих местах, так же выполните пропилы, параллельные доскам половой поверхности;
  9. Удалите выпиленные части;
  10. Из полученных кусков изготавливают двойные поперечные балки. Они сделают проем конструкции намного прочнее и надежнее. Это существенно увеличит срок эксплуатации сооружения и значительно обезопасит его;
  11. Зафиксируйте край поперечной балки и выпиленной части вместе, а потом соедините кронштейны и продольные балки;
  12. Закрепите кронштейны на стыках между отпиленными и поперечной балками, а последнюю присоедините к торцам отпиленных балок;
  13. Следуя данной строительной технологии, осуществляется монтаж еще одной балки, лежащей поперек проема сооружения;
  14. В случае, когда изделие граничит со стеной, один край поперечных балок заделайте непосредственно в стену. Используя специальные строительные инструменты, на стеновой поверхности вырезают отверстия для последующего монтажа концов двойных поперечных балок.

Использование клиньев помогает предотвратить процесс расшатывания сооруженной конструкции во время дальнейшей эксплуатации изделия.

Подведем итоги

При строительстве лестницы на второй этаж важным моментом является проведение правильных замеров и расчетов проема в полу. Сделав его правильного размера, пользоваться лестницей будет удобно и комфортно долгие годы.

Размеры лестницы в частном доме. Расчет размеров лестницы.

В данной статье мы разберем что такое комфортная лестница: конфигурацию, длину, ширину ступеней, высоту шага, угол подъёма и параметры проёма, о котором необходимо подумать еще во время проектирования дома.

*Все незнакомые термины из данной статьи можно найти в нашем словаре .

Пример 1: Конструкция на 17 ступеней:

Отталкиваемся от четырех стандартных показателей комфортной лестницы:

  • Высота ступени — 180 мм
  • Проступь ступени (место куда становится нога) — 300 мм
  • Ширина лестницы (длина ступени) — 1000 мм
  • Наклон лестницы — не более 40 градусов

Для примера возьмем самую популярную высоту подъёма:

  • Высота от пола первого этажа до пола второго этажа 3060 мм.
  • Высота от пола первого этажа до потолка 2750 мм

Учитывая нахлёст в 75 мм, рабочая часть ступеней будет 225 мм.

Вычислим необходимое количество ступеней для подъёма на заданную высоту. Для этого разделим высоту от пола первого этажа до пола второго этажа на шаг подъёма (высоту ступени):

Количество ступеней = 3060/180=17

Межосевое расстояние модулей равняется 225 мм, то есть, если смотреть сверху, то без нахлёста у нас остаётся только верхняя ступень, которая занимает 300 мм.

Рассчитаем длину прямой лестницы из 17 ступеней:

Занимаемое место по полу = (16*225) + 300 = 3900 мм

*Стоит учесть, что верхняя ступень может крепиться на шаг ниже уровня пола и пол будет являться последней ступенью, следовательно по такой лестнице можно будет подняться на 17 ступней лестницы и одну ступень перекрытия = 3060 + 180 мм.

Расчет минимального проёма для лестницы:

Для любой лестницы достаточно проёма по размерам сопоставимого с размерами самой лестницы, однако нам необходимо узнать размеры максимально компактного проёма для комфортного передвижения. Для этого необходимо понять, на какой высоте мы упираемся головой в потолок при подъёме.

Как сказано в условии, высота от пола до потолка 2750 мм, с шагом ступени 180 мм подняться вне проёма мы можем всего на 4 ступени:

Высота на четвертой ступени = 180*4 = 720 мм

Расстояние между потолком и четвертой ступенью = 2750 — 720 = 2030 мм

От длины лестницы 3900 мм вычетаем пространство по полу, которое занимают 4 ступени и получаем необходимую длину проёма:

Длина проёма лестницы = 3900 — 225*4 = 3000 мм

Вывод по лестнице из 17 ступеней:

Как видно из расчетов размеров лестницы, для установки комфортной прямой конструкции на высоту 3060 мм, нам необходимо 17 ступеней с шагом 180 мм и наличие проёма длиной 3000 мм. Угол наклона в данной конструкции составляет 38 градусов, а длина 3900 мм.

Пример 2: убираем 2 ступени

Для того, чтобы лучше понимать как друг от друга зависят параметры проёма и лестницы рассмотрим еще один пример и удешевим нашу конструкцию убрав два подъёма, после чего спроектируем лестницу из 15 ступеней не меняя при этом высоту:

Рассчитаем получившийся шаг лестницы, для этого разделим высоту подъёма на количество ступеней:

Шаг лестницы из 15 ступеней = 3060/15 = 204 мм

Т. к. у нас получилось на 2 ступени меньше, чем в прошлом примере, то и расстояние по полу лестница тоже будет занимать меньше:

Расстояние по полу = (225*14) + 300 = 3450 мм

Высота от пола до потолка осталась неизменной, однако шаг ступени изменился и теперь между четвертой ступенью и проёмом остаётся:

Расстояние между четвертой ступенью и потолком = 2750 — (4*204) = 1934 мм.

Данной высоты достаточно для комфортного перемещения рослого человека.

Как и в предыдущем примере вычислим необходимую длину проёма для такой лестницы:

Длина проёма конструкции = 3450 — (225*4) = 2550 мм

Вывод по лестнице из 15 ступеней:

Как видно из второго расчета, при изменении одной величины автоматически меняются все остальные, то есть для каждого помещения лестница индивидуальна. Данная конструкция будет уже не так комфортна, как предыдущая, ведь самые комфортные лестницы имеют шаг 160-180 мм. Угол наклона в данном примере составляет 41 градус.

Рассчитаем размеры поворотной лестницы в частном доме в тот же проём. Т.к. конструкция с забежными ступенями занимает меньше места, чем лестница с площадкой, будем проектировать именно её.

Как видно из проекта в стороне поворота необходимо свободное место на 4 ступени 4*225 = 900 мм.

То есть при той же длине и ширине проёма мы можем менять конфигурацию лестницы. Главное помнить, что межосевое расстояние 225 мм.

Комфортная П-образная лестница:

Т.к. в П-образной лестнице марши идут друг возле друга в разных направлениях, то ширина проёма должна быть в 2 раза больше ширины марша.

В случае с шагом ступени в 180 мм для подъёма на высоту 3060 необходимо 17 ступеней. На П-образном повороте с шириной ступени 1000 мм для поворота используется 8 забежных ступеней:

Т.к. шаг лестницы как и в первом примере равен 180 мм, то и угол подъёма здесь остаётся 38 градусов.

Общие выводы:

Перед тем, как заливать второй этаж необходимо обязательно рассчитать размеры лестницы, которая комфортно станет в Ваше помещение, т. к. в противном случае, может оказаться что проём слишком маленький и лестница с шагом 160-180 мм в него просто не поместится. Если же нет времени продумывать лестницу, то оставьте проём как можно больше, чтобы в будущем избавиться от проблем с проектированием и установкой.

Если Вас заинтересовала наша конструкция, инженер компании прочертит проект по Вашим замерам абсолютно бесплатно всего за 1 день!

Проем под лестницу

Проем под лестницу – это отправная точка, с которой начинается устройство конструкции. Перед выполнением работ рекомендуется заранее определить план, учитывающий такие параметры как: перекрытие (деревянное или железобетонное), желаемый вид, размеры, расчёт предполагаемой нагрузки и т.д. Если предполагается установка лестницы в помещении с ограниченным пространством, то можно ознакомиться с примерами работ тут.

Виды проемов

Проем под лестницу на второй этаж выполняется в различных формах. Исходя из конфигурации конструкции и индивидуальных предпочтений в дизайне, выделяют следующие виды проемов:

  • Круглый. Он смотрится оригинально и больше всего подходит для лестниц винтового типа. При выборе данного проёма следует учитывать, что верхние ступени будут находиться прямо под этой окружностью. Внешний диаметр определяется, исходя из размера конструкции.
  • Овальный. Эта разновидность проема предпочтительна для лестниц винтового и маршевого типа.
  • Прямоугольный. Благодаря несложному проектированию, этот вид является наиболее распространённым. Размер проема под лестницу варьируется, исходя из того, какую конфигурацию имеет марш.
  • Нестандартный. Проем в перекрытии под лестницу данного вида может иметь любую форму, выражающуюся в творческом подходе при работе над дизайн-проектом. Выполнить его достаточно сложно, поэтому к установке конструкции следует привлекать профессионалов.

При выборе вида проема следует, главным образом, руководствоваться безопасностью и комфортом, подбирая оптимальные параметры.

Определение размеров

Для того, чтобы определить, какой проем под лестницу необходим, следует внимательно рассмотреть планировку нижнего и верхнего этажей. Нужно заранее определиться с допустимыми границами для обустройства отверстия во втором этаже и основой для организации ступеней. В том случае, если второй этаж отведён под мансарду или небольшую комнату, то есть возможность сэкономить пространство, выделив под проем 60-70 см. Если второй ярус достаточно просторный и имеет холл для нескольких помещений, то размер проема может быть увеличен: допускается ширина от 800 мм и выше.

Проемы под деревянную лестницу планируются, исходя из определения следующих показателей:

  • высота, т.е. определение расстояния от пола первого яруса до пола второго яруса;
  • длина, т.е. определение расстояния по горизонтали от узкого края проема на верхнем ярусе до ориентировочной точки начала конструкции на нижнем ярусе;
  • ширина, т.е. определение длины будущих ступенек.

Проем под лестницу в деревянном перекрытии делать гораздо проще, чем в железобетонном, более подробно с ними можно ознакомиться тут.

Правила обустройства и оформление проема

При установке конструкции следует учитывать её тип. Например, проем под винтовую лестницу учитывает её угол поворота, диаметр и высоту, параметры рассчитываются с помощью математических формул. В обязательном порядке необходимо установить усилительные балки перед демонтажными работами. При обустройстве фундамента лестницы может быть снята часть напольного покрытия. Работы на потолке проводятся по заранее намеченным контурам с поочерёдным перерезанием балок. Стандартное оформление проема состоит в шпатлевании с помощью светлой штукатурки, декорирование выполняется с учётом индивидуальных предпочтений. Обращение в профильную компанию поможет решить вопрос как сделать проем под лестницу безопасным и надёжным, исключая вероятность возможного обрушения верхнего яруса и создавая красивый и неповторимый интерьер.

Как рассчитать размер лестничного проема на второй этаж: советы специалистов

Важная часть обустройства прохода на второй этаж — оборудование проема для лестницы. От того насколько правильно будет сделана эта работа зависит очень многое. В очередь, это влияет на удобство использования самой лестницы при подъеме и спуске. Также важно укрепить сам проем, чтобы в дальнейшем не обрушились перекрытия пола верхнего яруса. Как же справиться с поставленной задачей, рассмотрим ниже.

Виды проемов

Прежде всего, следует познакомить какие работы Программу для завершения подъема. Непосредственно сам лестничный проем представляет собой отверстие в потолке нижнего яруса. В этот просвет выходят верхние ступени лестницы. Чтобы передвигаться было комфортно и безопасно, подбираются оптимальные параметры.

В зависимости от конфигурации самой лестницы и дизайнерских предпочтений, выход на второй этаж может иметь различное исполнение.Различают следующие формы проемов:

  • Круглая. Выглядит очень изящно и аккуратно. Особенно актуальным является круглый проход для винтовых лестниц. При этом важно соблюсти условие, что верхние ступени непосредственно под эту окружность.
  • Овальная или полукруглая . Этот вариант также местный для винтовых лестниц, в главе, спиральных с неполным оборотом. Тем не менеё неплохо смотрится закругленный выход и на маршевых подъемах.
  • Прямоугольная. Болеё стандартный вариант. Именно так выглядит большинство проемов в частных домах. Прямоугольник проще спроектировать и создать правильное обрамление на перекрытиях. В зависимости от того, какой по размеру и конфигурации будет марш, длина проема может быть совершенно разной. Для полностью прямой маршей эта величина будет больше, чем для трехмаршевых конструкций.
  • Нестандартная. Сюда все прочие формы, от трапеции до многогранников.В основном, это не необходимость, творческий подход дизайнера. Но вот создать проем сложной формы будет непросто.

Разновидности лестничных проемов на второй этаж

Определение размеров

Чтобы правильно рассчитать площадь под строительство лестничного проема на второй этаж, в первую очередь рассматриваемку нижнего и верхнего яруса. Заранеё наметьте предельно допустимые границы для вырезания отверстия наверху и выделите площадку под установку ступеней.

Если верхний этаж в доме мансардой или выход произведен в одну из комнат, тогда можно сэкономить пространство и сделать проем шириной 60-70 см. Если же стандартным выходом в общий холл для двух и болеё помещений, тогда ширину увеличивают до 80 см для удобства передвижения.

Многое зависит и от типа лестницы, которая строится. Так, для прямых лестниц габариты будут максимальными. Для угловых моделей можно уменьшить проем за счет использования забежных ступеней и промежуточных площадок.Минимальное значение достигается для трех- и четырех-маршевых лестниц. Винтовые конструкции — еще один выгодный вариант, если нужно минимизировать просвет в перекрытиях.

, чтобы определить сколько места по длине и понадобится для обустройства выхода на второй этаж. Во-первых, проектируется непосредственно сама лестница. На этом этапе нужно определить её уклон, количество ступеней и конфигурацию модели. Также рассчитывается стандартный набор показателей:

  • ширина лестницы;
  • высота пролета;
  • длина лестницы;
  • глубина проступи;
  • высота подступенка.

Далеё, взяв за основу высоты пролета и параметров ступеней, определите на каком расстоянии до перекрытий будет предельно допустимым. Иными словами, нужно узнать на какой ступеньке вы упретесь в верхний этаж.

Схематическое изображение параметров необходимого для точного расчета лестницы на второй этаж

Для удобства подобных расчетов используется специальный алгоритм с формулами. Для начала определения от пола до верхних перекрытий.Для этого от числа, обозначающего расстояние от пола первого этажа до пола второго этажа, отнимается толщина верхних перекрытий. Далеё, от результата отнимается поочередно высота ступеней, по одной. В тот момент, когда значение будет критическим (менеё 2 метра), следует остановиться. Именно количество отнятых ступеней и будет находиться под перекрытием. Все остальное должно выходить в проем.

Для угловых лестниц ширина устанавливается на уровне оставшихся ступеней первого марша и промежуточной площадки (или забежных поворотных ступеней).Длина проема — это длина второго марша. Для одинарных конструкций, естественно, габариты просвета будут большими из-за отсутствия поворотной части. Для винтовых же моделей проем имеет такой же размер, как и окружность самой лестницы.

Правила обустройства

Сделать проем в потолочных перекрытиях не так уж и просто. После того, как вы подготовите план и все необходимые расчеты, вам предстоит сделать не менеё трудная задача. Облегчить строительные работы частично можно, если заранеё разбить все операции на отдельные группы.

Итак, правила обустройства лестничного пролета состоят в следующем:

  1. сделать качественный проем на второй этаж, для начала вам расчистить рабочую площадь и снизить нагрузку на перекрытия до минимума. После этого следует наметить контуры конструкции снизу и сверху.
  2. Перед началом работ по демонтажу блокировка усилительные балки на домкрат.
  3. Далеё, снимается часть материала в полу для подготовки фундамента лестницы, если это необходимо.Что касается потолка, его нужно прорезать по контурам и поочередно перерезать балки.
  4. Чтобы верхний этаж не обрушился, поврежденные балки нужно соединить между собой и укрепить таким образом контуры проема. Для того чтобы осталось пространство для дальнейшей отделки, рекомендуется делать просвет немного большим, чем запланировано по проектной схеме. Потолок демонтируется не сразу, а по частям, параллельно укрепляясь новыми балками в прорезанных участках по периметру проема. Для намечаются контрольные точки и по ним просверливаются сквозные отверстия для разметки проема.
  5. Для прилегающей к стене стены можно использовать монтаж балки непосредственно к стеновой перекрытиям с помощью кронштейна.

Чтобы укрепить верхний этаж, рекомендуется устанавливать двойные поперечные балки. Для этого можно использовать остатки материалов, срезанных из проема.

Схема устройства проема в различных типах перекрытия

После того как черновые контуры проема будут готовы, приступаем к отделке внутреннего периметра.Для этого чаще всего используют бетонную штукатурку и сетку. Можно также применить металлические профили подходящего размера для того, чтобы было легче вывести ровные углы.

Дальнейшие действия связаны непосредственно с монтажом самой лестничной конструкции. Финальная отделка производится лишь после завершения всех черновых работ. Дизайн проема продумывается отдельно и согласовывается с общим интерьером.

Оформление проема

увязать проем со стилистикой интерьера первого и второго этажей, а также самой лестницей, следует подобрать для него правильное декоративное оформление.Стандартным утверждением считается шпатлевание поверхности. Для этого используют гипсовую или белую цементную штукатурку и обрабатывают выровненную площадь. Прилегающие зоны пола и потолка оформляются таким же образом, как и остальная их часть. А вот внутренний срез можно оставить гладким или же добавить фактурных элементов. В дальнейшем его красят в белый цвет или любой другой, подходящий под окружающие элементы.

Варианты отделки и оформление проема

Другой вариант — использование накладных панелей.С помощью таких элементов можно сэкономить время и силы на выравнивании торцов. Укладываются такие детали с помощью жидких гвоздей. Это очень удобный вариант, так как быстрый монтаж не влияет на качество покрытия. Все зазоры изолируются, а перекрытия остаются под надежной защитой от разрушения.

Выход с лестницы на этаж осуществляется на площадку. Зона возле проделанного в потолке отверстия является небезопасной, так как в темноте или по неосторожности можно оступиться и упасть. Чтобы обезопасить себя и своих детей, рекомендуется установить ограждения по периметру просвета.

Как именно будет конечный результат — субъективное дело каждого. Главное, соблюдать базовые условия, чтобы не пришлось переделывать работу и исправлять свои ошибки в дальнейшем.

Проем под лестницу на второй этаж: особенности расчетов и монтажа

Проем под лестницу на второй этаж основан из высоты подъема, варианта конструкции, площади, угла наклона и числа ступенек. В случае с прямым типом устройства угол наклона меньше, нежели у поворотного изделия.

Лестничная установка между этажами здания

Устройство сооружения

В состав устройства входят:

  1. Опорные балки в виде тетив или косоуров.
  2. Опорные столбы, размещаемые для винтовых предприятий.
  3. Ступеньки.
  4. Перила, включающие балясины и поручни.

Если выбран большой проем для лестницы на второй этаж, тетивы размещают с боковых сторон. Они прикрывают с торцов ступеньки, вставляемые между опорами с дальнейшим креплением. Проступи с подступенками утапливают в установке. Если устанавливается косоур, то ступеньки укладывают поверх него. Тетивы цепей в виде двух конструкций, но не более. А косоуры, исходя от ширины марша.

Лестничная установка между перекрытиями

Размер проема для лестницы на второй этаж предусматривает установку от 1 до 4 косоуров (несущих и дополнительных). Проступью считается горизонтальная деталь ступеньки, а подступенком — вертикальная. Последний не является обязательным.Перила выступают в опоры для придания безопасных свойств.

Разделяют 2 основные группы лестничных конструкций:

  1. Криволинейный тип. Они выполняются в поворотном и винтовом исполнении.
  2. Маршевый вариант. Прямой с площадками промежуточного или поворотного типа или без них.

Нормативные параметры: Ступеньки

Расчет проема для лестницы на второй этаж начинается с оапределения основных параметров. Промежуток между уровнем чистого пола двух перекрытий выступает в качестве высоты. При определении вертикальных частей ступени, необходимо придерживаться рекомендуемого положения их высоты 15-18 см.

Лестничное сооружение для подъема на верхний этаж

Однако, не исключено уменьшение до 12 см или увеличение до 20 см. При определении количества ступеней, полученный результат необходимо округлить. Расчеты производятся путем деления общей высоты на размер подступенка.

Для того, чтобы правильно рассчитать проем для лестницы на второй этаж, важно помнить, что один марш включает 3–18 ступенек.При увеличении количества производится разбивка на 2-3 марша, разделенных ровными и поворотными площадками.

Параметры высоты и глубины ступенек могут обладать равными размерами в пределах одного марша. Это требуется для того, чтобы шаг при движении пользователя вверх не сбивался.

Лестничное сооружение для внутреннего размещения

Высота и глубина

Нормативный размер проема под лестницу на второй этаж составляет 2м в высоту. Глубина ступеней 23,5 до 35,5 см, но использовать параметр достигает до 28-32 см. Для создания расчетов потребуется формула, где обязательный критеем предоставляет сумму высоты (h) и глубины (b) ступенек в плане, равная 47 см.

Проще говоря, глубина проступи:

b = 47 — h.

Результаты подсчета принимают за основу в случае, если они удовлетворяют указанным параметрам.

Можно рассчитать лестницы на второй этаж для узкого проема. Этому способствует другое соотношение высоты / ширины ступенек:

b = 63 — 2a.

Лестничное устройство для внутреннего монтажа

Длина установки

Для определения классифицированного ранее числа ступенек в марше, за вычетом одной. Полученные показатели перемножают между собой.

При условии, что длина слишком большая, создается поворотная конструкция на 90 или 180 гр. Она дополнится промежуточными участками или забежными ступенями.

Промежуток по вертикали варьирует в пределах 190-200 см. Это исключает возможность травмирования при подъеме или спуске одного человека.

Важно! Рекомендуемая ширина проема для лестницы на второй этаж составляет от 900 до 1400 мм.

Пример расчетов

Для реализации проекта концепции основные размеры:

  • Н — отрезок между перекрытиями. При этом учитываются все подшивки поверхностей.
  • План здания 1-го этажа, где указать направление передвижения D по ступенькам и начала захода на марш E.
  • Длина шага 60 — 64 см.Горизонтальная и вертикальная часть лестницы вычисляются по расчетным данным: 2А + В = 60… 64 см.
  • Глубина ступени составляет 20 — 32 см. Высота подступенка составляет 15 см.
  • Угол подъёма составляет от 23 до 37 °. Если подъем меньше угла на 23 ° — лестницу можно заменить пандусом (ровной площадкой под наклоном), если больше 45 °, то можно соорудить приставную или раскладную конструкцию.

Лестница для установки в доме

Вычисления параметров

Зное место для расположения установки в плане (например, 500 см) и высоту комнаты (300 см), число ступенек легко узнать путем деления высоты здания на высоту подступенка (15 см): 300 : 15 = 20 ступенек.

От 20 отнимается 1 ступенька (пол верхнего перекрытия выступает в качестве ступени) = 19 ст.

Потом 500 см: 19ст. = 26,32 см — ширина проступи.

Затем используется приведенная ранее формула 2А + В = 56,32 см, подъём образован под наклоном 29,4 °. Рекомендуемый параметр 60-64 см не соответствует расчетным данным.

Однако, если создать 17ступеней с высотой 17,65 см и шириной 28 см, получается 63,29 см, что нас устраивает. Угол подъема составляет 32,2 ° и длина 448 см.Это позволяет определить тип конструкции. Отрезок между ступенькой и потолком составляет 1,9–2 м. Этот параметр не должен изменяться на всей длине марша.

Стандартная лестничная установка

Ширина марша ширины выхода на клетку:

  • Внутриквартирные сооружения составляют 90 — 100 см.
  • Здания с повышенным уровнем комфорта 1,25–1,5 м.
  • Садовые домики оснащаются маршем с шириной 70 — 80 см.

Ширина 80 см набора для вспомогательных конструкций простые формы. К ним относится подвальная или чердачная установка. Определение способов производится между перилами или между балясинами и стеной.

Винтовые сооружения от центральной опоры до части ступеньки. Оптимальный размер 110 см. Между маршами, размещенными во встречах друг относительно друга, промежуток от 10 см.

По аналогичной технологи создается лестничное устройство с забежными ступеньками с разворотом на 180 °.

Классическая лестница из дерева

Разновидности установок

Оптимальным решением в выборе ступеней выступает поперечная планка в 300 мм, а подъем 170 мм.Данные показатели образуются при наклоне марша в 30 — 40 гр. Кроме этого, существует других важных требований :

  1. Установка лестницы производится в нежилой части здания.
  2. Межуровневые лестницы могут выходить на чердак. Тогда выход близко к продольной оси чердака.
  3. При расчетах, катет, расположен против угла в 30 гр., Равенство ½ гипотенузы. То есть, если высота потолков 3 м и уклон 30 гр. , Длина проема равна 6 м.
  4. Установка винтовых сооружений образует крутой угол.Это обусловлено ограничением в наличии свободного пространства.
  5. Лестницы бывают открытыми и встроенными. Первые монтируются там, где исключено загромождение пространственными массивными сооружениями. А встроенные размещаются там, где необходимо использовать пространство под лестницей (санузел или кладовая).
  6. Если дело касается монолитных перекрытий или перекрытий плитами ЖБИ, разработан отдельный проект.

Классическое лестничное устройство из массива

Возведение сооружения

Начало работ определяется расстоянием между проемами и параметрами проема.Затем составляют проект, где отмечаются все габариты и тип конструкции, указывается материал для косоура или тетивы, угол подъёма. Подсчитывается число рядовых балясин и размер перил.

При создании материала создается разметка косоура с внутренней стороны изделия. Запиливают косоур устройства посредством лобзика.

Фрезеруются наружные части. Доводятся фрезерованные части косоура абразивом (шкурка №8, затем №4). Шлифовка ЛШМ получается с зерном на 100, а затем 180. Аналогом ЛШМ выступает ВШМ.

Расчет подъема ступени

Монтируется пристенная опора левой части сооружения.

Размещается подпорный столб (временная поддерживающая планка) и производится установка внешней косоура 1-ой правой части. Выставляются оба косоура по уровню. Примеряют опору лестничной установки с пазом под шип косоура.

Запиливается вертикальная часть ступени. Размещается пристенная и наружная часть косоура второго деревянного устройства. В одночасье отделывается проём деревянными щитами.Все стыковки обеспечиваются посредством клея.

Вконтакте

Facebook

Twitter

Google+

Какой проём нужен для лестницы?

Межэтажная лестница — один из самых сложных и важных конструктивных элементов любого здания, в проекте которого предусмотрено наличие двух или болеежей этажей. Но совсем без лестниц вряд ли удастся обойтись даже в одноэтажном доме: в подвал и на чердак тоже нужно как-то добираться. Хорошо, когда здание от начала до конца на основании качественного типового или индивидуального проекта строится бригадой опытных и квалифицированных мастеров.

Размеры проема для лестницы нужно рассчитать заранее

Подрядившись сдать заказчику готовый дом «под ключ», даже профессиональные строители не пытаются начать запускать буквально на всех, и для устройства лестниц обычно приглашают специалистов. Это нужно сделать еще до того, как будут заказаны или закуплены плиты перекрытий. Чтобы реализовать удобную, безопасную и красивую лестницу, нужно рассчитать проем под заранее. Здесь должно быть учтено множество факторов, определяющих размеры и место расположения отверстий под лестницу в плите перекрытия:

  • Угол наклона лестницы и высота помещения.
  • Тип конструкции: прямая маршевая, Г-образная, винтовая, комбинированная.
  • Запланированная ширина лестницы и наличие выступающих элементов безопасности.
  • Технический припуск для отделки стенок проема — зависит от выбранного материала.
  • усиление пластины с большим проемом дополнительными балками.

Последний пункт особенно важен, так как проем для лестницы в плите перекрытия несколько ослабляет ее несущую способность.В данном случае все зависит от места размещения и размеров в плите, а также места ее установки на несущих стенах. Приступая к расчетам, желательно иметь на руках чертежи будущей конструкции, так как только при их наличии можно безошибочно вычислить другие проем для лестницы, и заказать соответствующие плиту на заводе железобетонных конструкций.

Если плиты уже изготовлены, размер проема для лестницы явно мал

К сожалению, совсем другой подход к проектированию и устройству лестниц происходит в случае затянувшегося, малобюджетного строительства, когда все и лично руководит пользователь будущего дома. При подобной организации работ на очередных этапах обнаруживается недоработка или серьезные технические просчеты, допущенные намного раньше. Недостаточные размеры проема для лестницы на второй этаж главной распространенной проблемой, которая проявляется на заключительной стадии строительства частного дома.

То ли в самом начале стройки, когда плиты только заказывались, самодеятельный прораб забыл заглянуть в проектную документацию, иначе за отсутствием таковой пытались что-то рассчитать и ошибся сам.Если в итоге проем для г-образной лестницы или любой другой ее конструкции оказался недостаточно большим, владелец дома оказывается в ситуации, когда нужно сделать непростой выбор. Вписаться в имеющийся размер и заранее согласоваться с тем, что лестница будет неудобной, либо резать перекрытие, чтобы увеличить проем.

Понятно, что ошибка с определением места расположения и размеров проема под лестницей в монолитном перекрытии является следствием недостатка опыта и незнания элементарных строительных норм и правил. Если быева дома хоть раз заглянули в профильные стандарты — ГОСТ 23120-78 и СНиП 2.08.01 / 02.89, дополнительных расходов при устройстве лестницы можно было избежать. Хотя и без специальных знаний несложно понять, что чем короче и уже проем под лестницу в перекрытии, тем опаснее и неудобнее по ней будет ходить.

Практика показывает, что на строительстве надежной, удобной и красивой лестницы трудно сэкономить. Устранение допущенных просчетов может обойтись слишком дорого, либо всю жизнь придется в собственном доме с опаской ходить по неудобной лестнице и пригибать голову, чтобы при подъеме не удариться о край перекрытия.Разумнее еще на начальной стадии строительства дома к профессионалам. Специалисты компании ПК БЛК не рассчитывают и согласуют с вами проект, а затем изготовят и установят лестницу, но и дадут на нее длительную гарантию. Живите с комфортом и удовольствием!

Похожие материалы: Как рассчитать количество ступеней для прямой лестницы?

Лестничный проем: виды, размеры, устройство, оформление

В случае не одноэтажного дома одним из важнейших элементов строения становится лестничный проем. Его проектирование и правильность выполнения всех этапов работ напрямую сказывается на удобстве эксплуатации и комфортности пользования верхним ярусом здания. Кроме того, важно грамотно обустроить проем для лестницы на второй этаж, иначе может начаться деформация потолка первого, а то и его обрушение. Для того, чтобы лестничный проем в дальнейшем не доставил жильцам дома проблем, нужно учесть массу факторов, о которых и пойдет речь в нашей статье.

Разновидности лестничных проемов на второй этаж

Сначала разберемся с тем, какие допустимые нормы в плане подъема на верхний ярус.Собственно, сам проем является отверстием в перекрытии между первым и вторым этажом. В него выходят последние ступени лестницы, и для обеспечения максимального комфорта (а также абсолютной безопасности) пользователей нужно подобрать оптимальные параметры: как самого проема, так и выходящей в него лестницы. Высота перекрытия и длина отверстия, крутизна подводящих к нему ступеней, высота между перекрытиями, ограждения и многое другое.

В зависимости от типа лестничной конструкции, с учетом эстетических предпочтений хозяина дома, вход на второй этаж может быть выполнен в разных вариациях.Самые распространенные следующие виды.

  • Круглый проем. Имеет аккуратный, изящный и лаконичный вид. Наиболее актуален для винтовых лестниц, поскольку занимает немного места и придает завершенность всей конструкции. Очень важна в оборудовании подобного проема точность расчетов: верхние ступени лестницы четко подпасть под его окружность.

Круглый проем

  • Овальный (как вариант — полукруглый) проем. Чаще опять-таки используется при оборудовании винтовых лестничных конструкций.Особенно хорош в случае спирали неполного оборота. Однако такая конфигурация прекрасно смотрится и в случае маршевых подъемов, в том числе и оборудованных промежуточными площадками.
  • Лестничный проем прямоугольной формы. Фактически является стандартным. Спроектировать и отделать прямоугольник наиболее просто, он вписывается практически в любой дизайн помещения. Но тут, опять же, требуется точный расчет: длина проема зависит от конфигурации и размеров марша лестницы.Так, если марш прямой, длина проема должна быть больше, чем, если лестничная конфигурация является 3-хмаршевой, разделенной промежуточными площадками.

Лестничный проем прямоугольной формы

В последнюю категорию можно отнести все нестандартные варианты: трапеции и многогранники. Обусловленной необходимостью в создании таких проемов, это просто полет фантазии дизайнеров, вдохновленной конструкцией оформляемой лестницы и имеющейся тенденцией в дизайне интерьера.Отметим только, что создание и отделка проема сложной формы требует усилий, дополнительных вложения средств и последующего особого ухода.

Дизайнерские сложные формы

Расчетная часть

Проектировать лестничный проем на второй этаж. И вы просто хотите перенести вход наверх в другое место, тщательно изучите планировку, как первого яруса, так и второго этажа. Сразу же максимально разрешенные границы для проделывания отверстий в полу верхнего яруса и пространство на нижнем, которые могут занять ступени без ущерба для эксплуатации дома в целом.

Если второй этаж — это мансарда, либо если лестничный проем выходит в жилую комнату, площадь придется экономить. На выход в этих случаях отводится ширина не больше 70 сантиметров. Если же проем с лестницы выводится в холл, то ширина проема должна быть увеличена минимум до 80 сантиметров — это сделает передвижение более 30 дней.

Основные размеры лестниц

Свое влияние оказывает и вариант лестницы. Прямая версия в один марш требует максимальной длины и ширины проема.Угловая версия менее придирчива, размеры проема можно снизить благодаря использованию промежуточных площадок и так называемых забежных ступеней. Наименьшие размеры имеют лестницы в 3 или 4 марша; по экономии пространства не менее выгодными являются винтовые варианты лестниц.

Винтовые варианты лестниц

Для определения длины и ширины лестничного проема на второй этаж потребуется ряд расчетов. В очередь проектируется собственно лестница: градус ее уклона, число ступеней в марше либо в витке винта, конфигурация конструкции. Расчету подлежит стандартный комплект показателей:

  • Ширина лестничного марша.
  • Высота одного из пролетов (или полной конструкции, если лестница состоит из единственного марша).
  • Общая длина всей лестницы.
  • Высота так называемого подступенка и глубина проступи — то есть ширина взятой ступеньки.

Лестничное устройство — внутренний монтаж

Учитывая все перечисленные параметры, устанавливаем предельно допустимый параметр высоты до верхнего перекрытия.То есть, высчитываем, какая по счету ступенька упрется в перекрытие между первым и вторым этажом. Чтобы упростить расчеты, строителями разработан несложный алгоритм, доступный всем, кто может считать на уровне начальной школы. Пошагово он выглядит следующим образом:

  • Замер дистанции от пола нижнего этажа до верхнего перекрытия.
  • Прибавление к нему толщины плиты перекрытия.
  • От полученного результата вычитается по планируемой высоте ступеней лестницы.
  • Когда конечный результат станет меньше двух метров, остановка.

Итог: «отнятые» ступени располагаются по высоте между перекрытиями, оставшиеся будут входить в пространство лестничного проема.

Обустройство лестницы

Определенно необходимой шириной, разумной длиной и предпочтительной формой лестничного проема, можно приступить к его созданию. Только представительство к расчетным размерам по 5 сантиметров в каждой стороне: они уйдут при отделочных работах.Теперь что касается собственно обустройства. Оно выполняется по следующему алгоритму.

  • Демонтаж части напольного покрытия намеченной части помещения. Во многих случаях требуется также снятие отделки в нижней комнате, но на потолке.
  • Особого внимания требуют балки. Очень часто требуется их частичное удаление. Впускные балки нужно совместить с остальными элементами балочной конструкции. Обратите внимание: балки, которые находились поперек проделываемого отверстия, должны иметь те же характеристики, что и основные несущие балки. Закрепляемая конструкция угольниками, устанавливаемыми по длине стороннего лестничного проема.
  • На потолок нижнего этажа наносится чертеж, соответствующий предполагаемым работам. При его перенесении на плиту перекрытия допускаются на отделочные мероприятия.
  • Усилительные балки фиксируются по всем сторонам проема.
  • Опорные балки подпираются домкратами или другими стойками в 50 сантиметрах (или далее) от усилительных.
  • В углах чертежа проделываются сквозные отверстия.
  • Пропиливаются контуры лестничного проема.
  • Удаляются выпиленные элементы. Из них формируются поперечные балки (двойные), которые упрочат полученные проем, продлят срок его эксплуатации и обезопа его использование.
  • Край поперечной балки фиксируется с выпиленной частью, после чего продольные балки соединяются с кронштейнами. Последние крепятся между поперечником и отпиленным фрагментом балки, поперечная соединяется с торцами отпиленных.

Примеры устройства лестничных проемов

Эта методика повторяется в отношении всех балок, присутствующих в месте проделывания лестничного проема. Если он впритык подходит к стене, конец поперечной балки необходимо заделать прямо в стену. Замечание указывает и промежуточной площадки: если таковые в конструкции имеются, рекомендуется придавать дополнительные опору, вбивая ее в стену. Если такой возможности нет, площадка должна быть оснащена дополнительным опорным элементом.

Последний штрих

Останется только увязать лестничный проем с общей стилистикой пола, стен и остальных элементов помещения. Декоративное его оформление чаще всего сводится к шпатлевке поверхности.Аналогично обрабатываются прилегающие районы потолка и стен; с пола чаще снимают его исходную отделку, которую возвращают на окончание работ с проемом снимают на место.

Что касается внутренних поверхностей проема, то их либо красят, либо, если не желают выполнять выравнивание плоскостей, оформляют накладными панелями.

И, наконец, лестничная площадка на втором этаже. Место небезопасное, особенно если площадка находится непосредственно посреди жилого помещения. Так что установка перил представляется крайне важным шагом.И завершат конструкцию, и украсят интерьер, и предотвратят травмоопасные ситуации.

Примеры отделки лестничных проемов

Размеры лестниц на 2 этаж дома

Частный дом строят для себя, чтобы жить с комфортом. Который зависит от качества и грамотного проектирования конструктивных элементов. В том числе от размера лестницы на второй этаж.Ежедневно перемещаться между этажами человеку физически в 2 раза сложнее, чем идти по комнате. Если требуется максимальное удобство стоит выбрать проект одноэтажного дома.

Размеры лестницы на 2 этаж жилого дома закладываются при проектировании связей между помещениями. Зависят от высоты помещения в чистоте (после усадки и отделки). Размер проема под лестницу на 2 этажа в межэтажных перекрытиях рассчитывается от занимаемой ей площади и типа лестницы. Самый популярный: маршевая (прямая) П-образная с поворотной площадкой на 180 °. Второй по типу: Г-образная лестница с укороченным маршем и поворотной площадкой на 90 °. Наиболее подходящий материал для деревянных лестниц — износостойкая лиственница.

Оптимальный угол наклона лестниц находится в диапазоне 30-39 ° (стандартная высота потолков в доме). Уклон больше 40 ° неудобен, сложнее будет пользоваться пожилым жильцам. Расстояние от ступени до лестничного проема в перекрытиях или до потолка + 20см к росту самого высокого члена семьи.

Правильный размер лестничного марша постоянной уклона позволяет добиться оптимального соотношения количества ступеней для комфортного спуска-подъема по ней. Ступени не должны отличаться в пределах марша по высоте и глубине. Первая и последняя, ​​в независимости от размеров лестницы, должны быть хорошо освещены.

Ступеней в лестничном марше лучше сделать не менее трех, не более 17. Нечетное количество делает естественным шаг. Высота ступени 15-20см (диапазон от 15 до 17см обеспечивает наибольший комфорт). Глубина ступени (проступь) 29-32см, если больше — человеку придется делать дополнительный шаг.

Ради безопасности и уменьшения травматизма для пожилых жильцов конструкцию с подступенками. Нависания проступи над подступенком более 4см стоит избегать, либо отказаться от подрезки подступенка вообще (очень некомфортно при спуске вниз).

В доме семьи с детьми обязательно наличие ограждений с перилами высотой 90-0100см. Особенно когда сделан второй свет (что такое второй свет в доме).Ширина перил 12см. Расстояние между столбиками заполнения ограждения 15см. Ширина поручней перил 12см.

Можно оперировать индивидуальными размерами лестницы, которые вам нужны. Отклонения от стандартов не страшны. Но, состав в данном материале цифры проверены десятилетиями и другими людьми.

При проектировании ширины лестничного марша стоит дополнительное прохождение навстречу друг другу людей. Например дома дуплексы с общим холлом отличаются увеличенными размерами лестницы по ширине. Проектируя ширину так же стоит предусмотреть возможность переноса крупногабаритных предметов по лестнице.

90см (без учета ограждения) минимальная ширина лестницы в частном доме для проживания среднестатистической семьи. Комфортная ширина лестничного марша 115-125см. Увеличение до 150см делается при наличии постоянного встречного движения людей.

Минимальная ширина проема в перекрытиях для лестниц с поворотной площадкой 1,9м-2,1м при высоте этажа 2,7-3м. Чистая ширина площадки — минимум 2 среднего шага взрослого члена семьи.Глубина 1,5 шага. Расчетная нагрузка на каждый марш лестницы на 2 этаж — 220кг.

Проем под лестницу — Строй журнал artikagroup.ru

Как рассчитать размеры проема второго этажа под лестницу

Чтобы правильно рассчитать размеры проема для лестницы в частном доме, необходимо отталкиваться от ряда критериев и норм. В целом, если позволяет свободное пространство, то сперва выбирается желаемая конфигурация самой лестницы, а проем подгоняется под нее. Когда места относительно мало, поступают наоборот — под небольшой проем выбирается подходящая конфигурация лестницы.

Основные параметры проема под лестницу

Для начала разберемся с включением проема на втором этаже под лестницу. Как его правильно мерить? Какие размеры нужны для правильного расчета? Сколько вообще места отводить под проем при строительстве дома? Какие важные нюансы, при этом, нужно учитывать в процессе расчетов?

При расчете проема под лестницу на второй этаж специалисты оперируют эти понятия:

  • форма проема;
  • длина и ширина проема;
  • толщина межэтажного перекрытия;
  • расстояние от пола до перекрытия;
  • расстояние от ступеней до потолка.

Стандартные варианты проем под лестницу может быть в форме квадрата, прямоугольника или круга. Реже встречается овал и другие сложные конфигурации. Прямоугольный проем чаще всего обустраивается под прямые одномаршевые лестницы и Г-образные. Квадратный — под П-образные. Проемы в круге делаются под винтовые лестницы.

Если речь идет о прямых, Г-образных и П-образных лестницах, то оперируют длиной и шириной проема. В случае с окружающими конструкциями радиус или диаметр винтовки.

Толщина межэтажного перекрытия в расчетах размеров проема решающей роли не играет, однако пренебрегать этим параметром не следует. Особенно это актуально для тех лестниц, которые располагаются под проемом не полностью.

Расстоянием от пола до перекрытия называется высота помещения. Этот размер с толщиной межэтажного перекрытия будет соответствовать лестничной конструкции.

Когда лестница не должна быть применена, важно положение от ступеней до потолка.При подъеме и спуске человек не должен доставать голову до края проема. Параметр актуален, как правило, только для прямолинейных одномаршевых конструкций.

Проем под прямолинейную лестницу

Для прямолинейной одномаршевой лестницы обустраивается проем прямоугольной формы. Его ширина, как правило, соответствует ширине ступеней с учетом толщины ограждения. В стандартном исполнении этот размер соответствует 0,9-1,1 м. Более комфортабельные лестницы делаются шириной до 1,5 м, соответственно, такой же будет и проем.

Длина проема под прямой лестницей рассчитывается таким образом, чтобы минимальное расстояние между ступенями и потолочным перекрытием было менее 1,9 м. При подъеме и спуске человек будет задевать голову крайнего межэтажного перекрытия. Для примера при длине марша в 4.0 м и высоте потолка 2.7 м длина проема будет не менее 3,5 м.

Проем под Г-образную лестницу

Проем для Г-образной лестницы с двумя маршами и промежуточной площадкой может иметь форму прямоугольника или квадрата.В первом случае его ширина будет соответствовать ширине ступеней, то есть от 0,9 м до 1,5 м. На практике часто встречаются проекты, когда под Г-образную лестницу оставляется квадратный проем 2 × 2 м. В таких случаях его ширина будет соответствовать ширине ступеней второго марша плюс длине первого марша (по 1 м, соответственно).

В случае, если проем под Г-образную лестницу делается прямоугольным, обязательно учитывается расстояние от ступеней (или промежуточной площадки) до потолка. Как и в случае с прямолинейной конфигурацией этот размер должен быть не менее 1.9-2.0 м.

Проем под П-образную лестницу

Чаще всего проемы под П-образную лестницу с двумя маршами делаются в форме квадрата. Размер его стороны будет соответствовать сумме ширин ступеней обеих маршей, то есть, примерно 2.0 м.

Опять же, если высота потолков большая, то при нормальном уклоне лестницы обязательно в расчет берется минимальное расстояние от ступеней нижнего марша до межэтажного перекрытия. Норма аналогична вышеупомянутым — не менее 1.9 м.

Проем под винтовую лестницу

Расчет размеров проема под винтовую лестницу будет зависеть от ее конфигурации.В большинстве случаев он имеет форму окружности. Также бывают варианты в форме квадрата. Обычно винтовая лестница выбирается в тех случаях, когда место под обустройство проема ограничено. Это самый компактный вариант.

Как правило, длина и ширина (либо диаметр) проема второго этажа под винтовую лестницу соответствует двойной ширине ступеней. То есть, если при стандартных размерах для таких конструкций ширина ступеней будет 0,8 м, то проем будет не менее 1,6 м по длине и ширине, либо же в диаметре, если он круглый.

Завершение

Чтобы не вникать в детали расчетов размеров проема для лестницы и не допустить досадных ошибок, обратитесь в нашу компанию «Новая Лестница». Опытный специалист приедет к вам бесплатно, обеспечивает абсолютно все параметры проема с учетом нюансов, конфигурации лестницы, имеющегося пространства и прочих критериев.

Как рассчитать проем для лестницы на второй этаж

Лестница является сложной строительной конструкцией. Она, в первую очередь, должна отличаться высокой безопасностью.В случае строительства подъемной конструкции необходимо знать, как рассчитать проем для лестницы на второй этаж.

Как рассчитать проем?

Предназначение

В случае строительства нового дома расположение подъемной конструкции определяет его технический проект. Для ее монтажа в полу оставляют проем определенных размеров, где в последствие и размещается лестничная конструкция. Однако бывают случаи, когда необходимое месторасположение лестницы не бралось во внимание хозяевами дома.Тогда нужно будет подготовить отверстие для лестницы в завершенном полу, как показано на фото.
Такое возможно, если не продуман спуск в погреб, а так же если лестничную конструкцию установили в спальне и подобное. Поэтому вырезать отверстие в перекрытии пола, а затем по его границам вмонтировать несколько новых балок.

Расчет своими руками

Параметры

Перед тем, как приготовиться к вырезанию отверстия в полу, необходимо детально продумать его оптимальное месторасположение.Нужно учесть и то, что полученная по окончанию работ площадь пола значительно уменьшится. Оптимальным будет такой вариант, когда между лестничными ступенями и стеной останется расстояние, которое будет равным или превысит ширину самой лестничной конструкции, как показано на фото. Тогда ее использование будет комфортным. Так же там будет такое месторасположение лестницы на второй этаж, когда отверстие будет лежать вдоль самого балок.

Четко соблюдайте стройнормы, которые определяют основные параметры безопасного и прочного оборудования:

  • его ширина не стоит 600 мм, если конструкция позволяет в одной комнате;
  • если по ней можно попасть в несколько комнат, то ей следует пройти в шире 800 мм;
  • стоит выбрать такую ​​длину отверстия под лестницу, чтобы между потолком и верхней ступенью образовывалось пространство не меньшее 2-х м;
  • для удобства эксплуатации конструкции она должна получить довольно просторным просветом.

Тип конструкции параметры параметры проема. Учитывайте, что для прямой лестницы потребуется значительно больше места, чем для других лестничных вариантов.

Устройство

Как только вы определитесь с размерами лестничного проема, добавив его параметры еще по 50 мм. Это необходимо для продолжения выполнения отделочных работ. Теперь можно приступать к работе:

  1. Снимите часть пола. К тому же придется демонтировать и часть потолка этажа снизу. Однако не нужно спешить выбрасывать остатки материалов — они могут потребоваться для отделки конструкции;
  2. Обустройство проема будущей предполагает удаление части балок, и затем их соединение с остальными балочными элементами. Балки, расположенные поперек отверстия, должны отвечать характеристикам основных балок. Конструкция крепится с помощью угольников вдоль сторон лестничного отверстия;
  3. Потолок этой снизу потребуется расчертить. Не забудьте прибавить к каждому из его параметров еще несколько сантиметров.Это необходимо для осуществления будущей отделки;
  4. Затем зафиксируйте усилительные балки с каждой стороны проема и за пределами узких сторон будущего отверстия;
  5. Опорные балки устанавливают на домкратные стойки не ближе чем на 50 см от усилительных;
  6. Сделайте отверстия в каждом из углов расчерченного плана;
  7. Далее переходят к раскройке лестничного отверстия. Поднявшись на второй этаж, определите отверстия, которые были до этого просверлены. И от каждого из них нарисуйте линию размером в 100 мм, как показано на фото.По этой линии будет проходить отверстие для поперечного балка;
  8. Осуществив пропилы в этих местах, так же выполнить пропилы, параллельные доскам половой поверхности;
  9. Удалите выпиленные части;
  10. Из полученных кусков изготавливают двойные поперечные балки. Они сделают проем конструкции намного прочнее и надежнее. Это существенно увеличит срок эксплуатации сооружения и значительно обезопасит его;
  11. Зафиксируйте крайнюю поперечную балки и выпиленную часть вместе, а затем соедините кронштейны и продольные балки;
  12. Закрепите кронштейны на стыках между отпиленными и поперечными балками, последнюю присоедините к торцам отпиленных балок;
  13. Следуя данной строительной технологии, осуществляется монтаж еще одной балки, лежащей поперек проема сооружения;
  14. В случае, когда изделие граничит со стеной, один край поперечный балок заделайте непосредственно в стену. Используя специальные строительные инструменты, на стеновой поверхности вырезают отверстия для последующего монтажа концов двойных диаметров поперечного балка.

Использование предотвращение процесса расшатывания конструкции конструкции во время дальнейшей эксплуатации продукции.

Подведем итоги

При строительстве лестницы на второй этаж моментом проведения правильных замеров и расчетов проема в полу. Сделав его правильного размера, пользоваться лестницей будет удобно и комфортно долгие годы.

Размеры лестницы в частном доме. Расчет размеров лестницы.

В данной статье мы разберем, что такое комфортная лестница: конфигурацию, длину, ширину ступеней, высоту шага, угол подъёма и параметры проёма, о которых необходимо подумать еще во время проектирования дома .

* Все незнакомые термины из данной статьи можно найти в нашем контексте.

Пример 1: Конструкция на 17 ступеней:

Отталкиваемся от четырех стандартных показателей комфортной лестницы:

  • Высота ступени — 180 мм
  • Проступь ступени (место куда становится нога) — 300 мм
  • Ширина лестницы (длина ступени) — 1000 мм
  • Наклонницы — не более 40 градусов

Для примера возьмем самую популярную высоту подъёма:

  • Высота от пола первого этажа до второго этажа 3060 мм.
  • Высота от пола первого этажа до потолка 2750 мм

Учитывая нахлёст в 75 мм, рабочая часть ступеней будет 225 мм.

Вычислим необходимое количество ступеней для подъёма на заданную высоту. Для этого разделаим высоту от пола первого этажа до пола этажа на шаг подъёма (высота ступени):

Количество ступеней = 3060/180 = 17

Межосевое расстояние модулей равняется 225 мм, то есть, если смотреть сверху, то без нахлёста у нас остаётся только верхняя ступень, которая занимает 300 мм.

Рассмотрим длину прямой лестницы из 17 ступеней:

Занимаемое место по полу = (16 * 225) + 300 = 3900 мм

* Стоит учесть, что верхняя ступень может крепиться на шаг ниже уровня пола и пол будет являться последней ступенью , следовательно, по такой лестнице можно будет подняться на 17 ступень лестницы и одну ступень перекрытия = 3060 + 180 мм.

Расчетное проёма для лестницы:

Для любой минимальной лестницы достаточно проёма по размерам сопоставимого с размерами самой лестницы, однако нам необходимо узнать размеры максимально компактного проёма для комфортного передвижения. Для этого необходимо понять, на какой высоте мы упираемся головой в потолок при подъёме.

Как сказано в условии, высота от пола до потолка 2750 мм, с шагом 180 мм подняться вне проёма мы можем всего на 4 ступени:

Высота на четвертой ступени = 180 * 4 = 720 мм

Расстояние между потолком и четвертой ступенью = 2750 — 720 = 2030 мм

Длина лестницы 3900 мм вычета пространства по полу, которое занимают 4 ступени и получают увеличенную длину проёма:

Длина проёма лестницы = 3900 — 225 * 4 = 3000 мм

Вывод по лестнице из 17 ступеней:

Как видно из расчетов размеров прямой лестницы, для установки комфортной конструкции на высоту 3060 мм, нам необходимо 17 ступеней с шагом 180 мм и проёма длиной 3000 мм.Угол наклона в данной конструкции составляет 38 градусов, длина 3900 мм.

Пример 2: убираем 2 ступени

Для того, чтобы лучше понимать друг от друга параметры проёма и лестницы рассмотрим еще один пример и удешевим нашу конструкцию, после чего спроектируем лестницу из 15 ступеней не меня при этом высота:

Рассчитаем получившийся шаг лестницы, для этого раздела высота подъёма на количество ступеней:

Шаг лестницы из 15 ступеней = 3060/15 = 204 мм

Т. к. у насилось на 2 ступени меньше, чем в прошлом, то место по полу лестница тоже будет занимать меньше:

Расстояние по полу = (225 * 14) + 300 = 3450 мм

Высота от пола до потолка осталась неизменной, однако шаг ступени изменился и теперь между четвертой ступенью и проёмом остаётся:

Расстояние между четвертой ступенью и потолком = 2750 — (4 * 204) = 1934 мм.

Данной высоты для комфортного перемещения рослого человека.

Как и в примере вычислим длину проёма для такой лестницы:

Длина проёма конструкции = 3450 — (225 * 4) = 2550 мм

Вывод по лестнице из 15 ступеней:

Как видно из второго расчета, при изменении одной автоматически меняются все остальные, то есть для каждого помещения индивидуальна.Данная конструкция будет уже не так комфортна, как предыдущая, самые комфортные лестницы имеют шаг 160-180 мм. Угол наклона в данном примере составляет 41 градус.

Рассчитаем размеры поворотной лестницы в частном доме в тот же проём. Т.к. конструкция с забежными ступенями занимает меньше места, чем лестница с площадкой, будем проектировать именно её.

Как видно из проекта в стороне поворота необходимо свободное место на 4 ступени 4 * 225 = 900 мм.

То есть при той же длине и ширине проёма, мы можем менять конфигурацию лестницы.Главное помнить, что межосевое расстояние 225 мм.

Комфортная П-образная лестница:

Т.к. в П-образной лестнице марши идут друг возле друга в разных направлениях, поэтому ширина проёма должна быть в 2 раза больше ширины марша.

В случае с шагом ступени в 180 мм для подъёма на высоту 3060 необходимо 17 ступеней. На П-образном повороте с шириной ступени 1000 мм для поворота используется 8 забежных ступеней:

Т.к. шаг лестницы как и в первом примере равенством 180 мм, то и угол подъёма здесь остаётся 38 градусов.

Общие выводы:

Перед тем, как заливать второй этаж необходимо обязательно рассчитать размеры лестницы, которая комфортно станет в Ваше помещение, т. к. в противном случае, может оказаться, что проём слишком маленький и лестница с шагом 160-180 мм. Если же нет времени продумывать лестницу, оставьте проём как можно больше, чтобы в будущем избавиться от проблем с проектированием и установкой.

Если Вас заинтересовала наша конструкция, инженер компании прочертит проект по Вашим замерам абсолютно бесплатно всего за 1 день!

Проем под лестницу

Проем под лестницу — это отправная точка, с которой начинается устройство конструкции.Перед выполнением работ рекомендуется заранее определить план, учитывающий такие параметры как перекрытие (деревянное или железобетонное), желаемый вид, размеры, расчёт предполагаемой нагрузки и т.д. Если установлена ​​лестница в помещении с ограниченным пространством, то можно ознакомиться с примерами работ тут.

Виды проемов

Проем под лестницу на второй этаж выполняется в различных формах. Исходя из конфигурации и индивидуальных предпочтений в дизайне, выделяют следующие виды проемов:

  • Круглый. Онся оригинально и больше всего подходит для лестниц винтового типа. При выборе данного проёма следует, что верхние ступени должны находиться прямо под этой окружностью. Внешний диаметр определяется, исходя из размера конструкции.
  • Овальный. Эта разновидность проема предпочтительна для лестниц винтового и маршевого типа.
  • Прямоугольный. Благодаря несложному проектированию, этот вид является наиболее распространенным. Размер проема под лестницу меняется, исходя из той, какую конфигурацию имеет марш.
  • Нестандартный. Проем в перекрытии под лестницу данного вида может иметь любую форму, способствующую творческому подходу при работе над дизайн-проектом. Выполнить его достаточно сложно, поэтому к установке конструкции следует привлекать профессионалов.

При выборе медицинского режима следует руководствоваться безопасностью и комфортом, подбирая оптимальные параметры.

Определение размеров

Для того, чтобы определить какой проем под лестницу необходима, следует внимательно рассмотреть планировку нижнего и верхнего этажей. Нужно заранее определиться с допустимыми границами для обустройства отверстия во втором этаже и для организации ступеней. В том случае, если второй этаж отведён под мансарду или небольшую комнату, то есть возможность сэкономить пространство, выделив под проем 60-70 см. Если второй ярус достаточно просторный и имеет холл для нескольких помещений, то размер может быть увеличен: ширина от 800 мм и выше.

Проемы под деревянную лестницу планируются исходя из следующих показателей:

  • высота, т.е. определение расстояния от пола первого яруса до второго пола яруса;
  • длина, т.е. определение высоты по горизонтали от узкого края проема на верхнем ярусе до ориентировочной точки начала конструкции на нижнем ярусе;
  • ширина, т.е. определение длины будущих ступенек.

Проем под лестницу в деревянном перекрытии делать гораздо проще, чем в железобетонном, более подробно с ними можно ознакомиться тут.

Правила устройства и оформление проема

При установке конструкции следует её тип. Например, проем под винтовую лестницу учитывает её угол поворота, диаметр и высоту, параметры рассчитываются с помощью математических формул. В обязательном порядке установить усилительные балки перед демонтажными работами. При обустройстве фундамента лестницы может быть снята часть напольного покрытия. Работы на потолке действуют по заранее намеченным контурам с поочерёдным перерезанием балок. Стандартное оформление проема состоит в шпатлевании с помощью светлой штукатурки, декорирование выполняется с учётом индивидуальных предпочтений.Обращение в профильную компанию поможет решить вопрос как сделать проем под лестницей безопасным и надёжным, исключая вероятность возможного обрушения верхнего яруса и создавая красивый и неповторимый интерьер.

устройство, расчет, варианты оформления и проблемы

Лестницы к сложному строительству и опасным в эксплуатации оборудования. Для устройства подъёмной конструкции необходимо понимание значимости размеров проёма и правил его выреза в существующем перекрытии. Размеры влияют на все параметры лестницы: от вида до безопасного пользования, неправильно выполненный лестничный проём может привести к снижению несущих характеристик и даже обрушению межэтажного перекрытия.

Существует несколько видов проёмов

Виды проемов для лестницы

Проём представляет собой отверстие в междуэтажном перекрытии для установки лестницы. Формы проёмов решает дизайнерскими замыслами, конфигурацией лестничной системы, предпочтениями застройщика:

  1. Самая оригинальная форма для прорезанного в перекрытии отверстия — круг.В плане дизайна соответствует почти всем интерьерным решениям. В этом варианте наиболее органично воспринимается винтовых лестниц, но в этом варианте попадание попадание верхних ступеней под окружность.
  2. Полукруглый или овальный вырез также предпочтителен для винтовых устройств, но вполне гармонирует и с простым маршевым устройством.
  3. Прямоугольная форма относится к наиболее распространённой для любых лестничных конструкций. Длина прямоугольного проёма часто зависит от вида марша.Прямоугольник легче спроектировать, вырезать в существующем перекрытии, для него легче подобрать обрамление.

предполагают предполагаемые правильные неправильные многоугольники, их сочетание с округлыми формами.

В данном видео вы подробнее узнаете о проёме:

Практическое исполнение таких фигур усложнено и, в основном, такие проёмы к индивидуальным дизайнерским наработкам.

Определение размеров

Прежде всего, продумывается месторасположение вы с учётом его строительным нормативам.Проём для лестницы должен соответствовать следующим параметрам:

  • оптимальное расстояние между стеной и ступенями должно быть не менее ширины лестницы;
  • отверстие должно располагаться между несущими балок, это самый удобный и простой вариант устройства выреза;
  • прорез должен располагаться с учётом сокращения полезной площади верхнего помещения;
  • если лестничная конструкция ведёт к одной комнате, то достаточная ширина проёма — 60 см, для нескольких помещений минимальная ширина — 80 см;
  • длина отверстия для удобного спуска и подъёма должна обеспечить высоту свободного пространства для передвижения не меньше 2 м.

Обустройство лестничного проема

Прорезать отверстие в перекрытии довольно сложно, поэтому стоит детально продумать весь ход работ.

Алгоритм исполнения:

  1. Из помещения убираются все предметы, создающие нагрузки на элементы перекрытия, с которыми придётся работать.
  2. Размечается контур проёма сверху, по углам сверлятся отверстия, производится разметка снизу.
  3. По контуру прорезается потолок, включая несущие балки.
  4. Перерезанные балки соединяют для укрепления контура и предупреждения обрушения.
  5. Лучше просвет делать с новым размером и шириной, для выполнения отделки среза.
  6. Демонтаж балок следует проводить поочерёдно, производится установка новых элементов по периметру выреза.
  7. Одна из сторон прилегает к стене, балку можно укрепить с применением кронштейна к стеновой поверхности.
  8. Остатки вырезанных материалов можно использовать для дополнительного усиления.

Оформление проема

Оформление проёма должно соответствовать стилю интерьера помещения и гармонировать с лестничной конструкцией.

Пол и потолок в зоне лестничного проёма ничем не должны выделяться от дизайна основного покрытия.

Внутренний срез можно отделать штукатурными, шпаклёвочными составами с окраской.

Допускается оформление внутренней поверхности накладными панелями, но, при прорезании перекрытия, необходимо учесть их толщину.

Поверхность должна быть гладкой, не иметь шероховатостей и других особенностей, которые могут помешать безопасному передвижению.

Оформить проём можно по своему вкусу

Ограждение лестничного просвета необходимо для предотвращения падения, оно выполнено из прочных материалов, в соответствии с дизайном помещения.

Выбор вида лестницы для маленького проема

Экономия площади и пространства жилого помещения и устройство достаточно комфортной для передвижения лестницы не всегда сопоставы.

Для выбора оптимального решения по этим параметрам используются разные виды лестниц:

  • Прямая маршевая конструкция считается наиболее комфортной, но при небольшом уклоне. В условиях ограниченных площадей, для устройства лестничного проёма на второй этаж и помещения для монтажа марш может стать излишне крутым и неудобным для многих пользователей.
  • Винтовая лестничная конструкция соответствует нормам безопасного и несложного подъёма, позволяет ощутимо ограничить площадь проёма и сэкономить полезное пространство при сборже.Серьёзным недостатком винтовых лестниц считается сложность перемещения по ней различных грузов и предметов.
  • Поворотные лестничные маршевые системы лучше других конструкций соответствуют требованиям экономии площадей и пространства.
  • Модульная лестница относится к самым компактным, стильным и эффектным конструкциям. Но она непрактична как правило, в качестве дополнительного решения.
  • Лестницы приставные — неустойчивы и опасны.
  • Конструкция «гусиный шаг» не позволяет устойчиво двумя ногами встать на ступень.


В качестве рекомендаций: стоит остановить выбор на варианте винтовой лестницы, отвечающей заданным параметрам. Вопрос с неудобством подъёма громоздких и негабаритных грузов следует продумывать отдельно.

Самую удобную для подъёма и спуска пожилых людей рассматривать поворотную маршевую конструкцию, расположенную вдоль стен.

Места установки лестниц

Выбор места для монтажа лестничной системы, в первую очередь, зависит от стадии строительства дома:

  1. При проектировании дома проём под лестницу рассчитывается, как один из важнейших элементов, исходя из заданных критериев безопасности, практичности и удобства .
  2. В существующем строении, при переносе лестницы в другое место или надстройке дополнительной этажа либо мансарды, место расположения лестницы определяется, исходя из строительных требований и норм, с учётом конструктивных элементов перекрытия.


На практике к выбору места для монтажа следует подходить с разных позиций и личных мотиваций пользователей:

  • Немаловажное значение в выборе имеет расположение несущих элементов здания.Нагрузка лестницы должна перераспределяться на несущие стены.
  • Главный вход в дом является самым главным местом установки лестницы. Так обеспечивается лучшая доступность к ней со всех помещений дома.
  • Лестничный марш ориентируют ко входу «лицом» или «боком», чтобы войти в здание, для подъёма не нужно было её обходить.
  • При наличии в доме нескольких этажей, включая чердак и подвал, все лестницы представить собой как бы единую систему, для создания кратчайшего маршрута передвижения.

Добавить комментарий

Ваш адрес email не будет опубликован.
