Свайно-плитный фундамент специалисты рекомендуют использовать при сооружении высотных домов. В частном строительстве такой тип выбирается редко. Его применяют на сложных и проблемных грунтах. СПФ состоит из тандема свай и монолитной плиты. Объединение двух конструкций позволяет усилить несущие способности каждой из них, сделать основу прочной и долговечной.

Оглавление:

1. Правила расчета
2. Целесообразность возведения
3. Пошаговое руководство
4. Цена работ

Описание СПФ

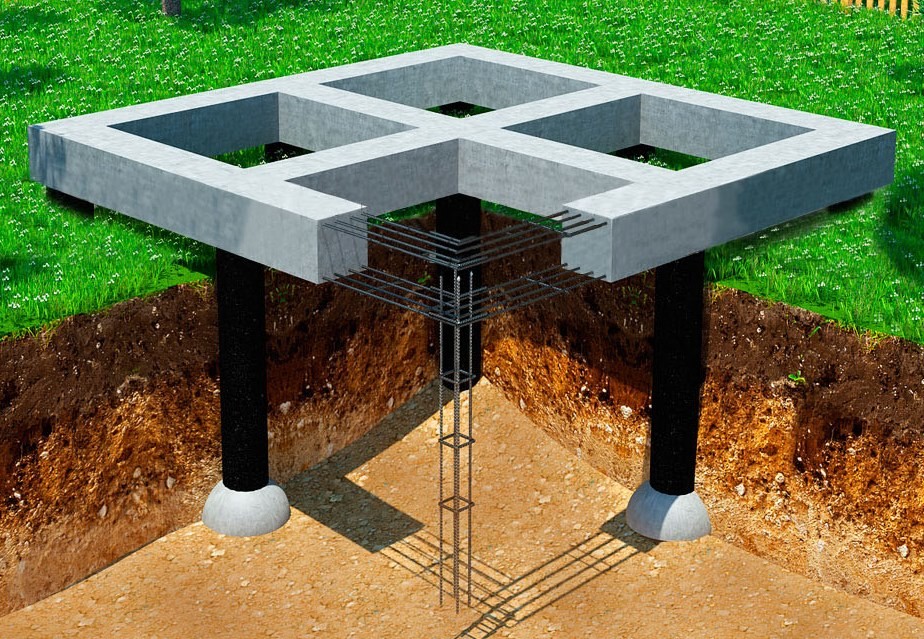

Монолитная плита или ростверк соединяет отдельно стоящие столбы в единую конструкцию. Каждый элемент имеет свое назначение:

• опоры делают незначительным уровень усадки, уводя несущую нагрузку в грунт;
• плита препятствует наклону свай при сдвигах почвы.

Нагрузка на каждую часть распределяется неравномерно: столбы берут на себя 85 % тяжести здания, а на ростверк остается 15 %.

Читайте о другом типе фундаментов в статье Преимущества и недостатки свайно-ростверковых оснований.

Специалисты рекомендуют применять установку такого фундамента при возведении домов на сыпучих грунтах: конструкцию всегда можно усилить дополнительными опорами. Не повредят сейсмические процессы и сильные морозы, потому что они вбиваются ниже уровня промерзания.

Проектирование фундамента СПФ должны проводить профессионалы. Индивидуальные параметры на основе геодезических измерений и анализа грунта вносят в специальную программу на компьютере с windows https://pk-s.kz/ustanovka-windows-10-almaty, где и производится окончательный расчет. Грамотный проект учитывает плюсы и минусы конкретного объекта: несущую способность почвы, вес будущего здания, площадь строительства.

Основным моментом в проектировании считается определение толщины бетонной плиты. Необходимо учесть весь объем нагрузки, который будет приходиться на ростверк. В расчет включают вес самого дома, будущей меблировки, техники, жильцов. Разработаны специальные таблицы, которые помогают вычислениям.

Обычно, если иное не указано в проектной документации, строители используют опоры размером 30х40 см. За единицу измерения расстояния между сваями берут диаметр столба. Минимальный интервал составляет 3d, максимальный — 6d. Но эти цифры довольно условны, потому что точно определить количество, сечение и уровень заглубления под силу только профессионалу.

Когда монтируют свайный фундамент?

1. Регионы с повышенной сейсмической активностью.

2. Участки с проблемной почвой: близкое размещение грунтовых вод, пучение, значительное промерзание.

3. Для здания из пенобетона, которое восприимчиво к вибрациям.

4. Строительство пристройки к уже готовому дому.

5. Отсутствие экспертных данных про площадку. Эксперименты недопустимы, поэтому целесообразно выбрать СПФ.

Технология монтажа

Пошаговая инструкция:

• Подготовительные работы.
• Установка свай.
• Заливка плиты.

1. Подготовка участка.

Земельный участок необходимо максимально разровнять:

• выкорчевать деревья и кустарники;
• засыпать ямы;
• сравнять экскаватором бугры.

Грунт максимально уплотняют, на этом этапе проводится обустройство дренажной системы и подготовка площадки к протягиванию инженерных коммуникаций. Разметка выполняется в точном соответствии с предварительно сделанным расчетом. Во время работы обязательно отмечают месторасположение каждой сваи, а также ее нулевой уровень. Их с помощью подъемного крана раскладывают по границе фундамента.

Если схема здания предусматривает цокольный этаж, то производят выемку грунта, который вывозят за пределы участка. По периметру готового котлована ставят шпунтовое ограждение и вертикальные бетонные плиты, которые будут служить стенами в подвальном помещении.

2. Монтаж столбов.

На этом шаге задействовано специальное оборудование: копровая установка и лебедка. Строители обвязывают бетонную опору стальными канатами, затем копр размещает ее строго вертикально в обозначенное место. Сваю закрепляют и соединяют с молотом копра, который вбивает столбы в землю с огромной мощностью. Забивка продолжается до тех пор, пока не достигается проектная глубина. Затем копр передвигают к месту расположения следующего элемента согласно схеме.

Все бетонные опоры обязательно обрезают по нулевому уровню, потому что сверху будет располагаться монолитная плита. Следует учесть, что технология предусматривает удаление исключительно бетона. Железную арматуру оставляют нетронутой, чтобы обеспечить жесткую связку между двумя частями основания.

Какое между сваями должно быть расстояние, регламентируется проектной документацией. Чем их больше, тем выше стоимость готовой конструкции. Столбы устанавливают по углам, под несущими стенами, в местах соединения межкомнатных перегородок.

3. Заливка ростверка.

Предварительно по всему периметру свайно-плитного фундамента монтируется опалубка. Изготавливают ее непосредственно на строительной площадке из досок. Монолит является одновременно верхней частью СПФ и полом первого этажа. Поэтому требуется проведение гидроизоляционных работ. Стены опалубки выстилают рубероидом, а на поверхности грунта устраивают подушку из щебня и песка. Такие мероприятия значительно сокращают теплопотери, и стоимость отопления здания в будущем.

В процессе армирования делают связку железной проволоки плиты и арматуры, выходящей из опор. Ростверк СПФ располагается на высоте 15 см от уровня грунта. Заливку опалубки производят одновременно по всему периметру. Нельзя откладывать монтаж бетонной плиты на следующий день, потому что вероятно образование швов, которые значительно снижают прочность конструкции.

Приготовление раствора проводят из мелко- и среднефракционного песка. Применение крупных частиц при заливке усложнит уплотнение бетона внутри каркаса. Утрамбовывают цементную смесь методом вибропрессования. Поверхность ростверка аккуратно выравнивают и оставляют до полного застывания, которое длится 1 месяц. Именно такой срок требуется бетону для набора прочности.

Нюансы:

1. Применяют разные виды свай. Например, асбестоцементные трубы. Их часто выбирают владельцы частных домов, чтобы удешевить стоимость строительства.

2. Вместо железобетонных столбов, если технология позволяет, можно использовать дубовые бревна диаметром не менее 18 см. Концы оснащают металлическими колпаками для предотвращения раскалывания, а сам столб пропитывают защитными средствами.

3. В холодное время года разрешено заливать плитный фундамент, но соблюдать определенную технологию. В цементный раствор добавляют специальные составы, которые препятствуют быстрому затвердеванию бетона, а залитый каркас накрывают защитной пленкой. Прогревать с помощью обогревательных элементов нежелательно. Структура будет разнородной, что отрицательно скажется на прочности.

Стоимость монтажа

Строительные предприятия включают в смету расходов:

• оплату труда работников;
• материалы;
• затраты на использование техники и оборудования;
• проведение экспертизы и услуги проектировщика.

особенности, инструкция по возведению, советы

Содержание

• Особенности СПФ
• Несколько слов о КПСФ
• Возведение СПФ
• Некоторые нюансы
• Надежность строительных объектов зависит от фундамента

Свайно-плитный фундамент – это уникальное изобретение в сфере строительства, которое используется в основном для возведения многоэтажных объектов. Стоит обратить внимание, что оно включает в себя несколько значимых элементов: ростверки и железобетонные сваи, отличающиеся высоким уровнем прочности и повышенной устойчивостью.

Целых 85% всей нагрузки приходится, бесспорно, на сваи и только оставшиеся 15% на другую составляющую данного вида фундамента (плиту). Важно, чтобы непосредственно сама плита была, как можно толще (а значит и надежнее). К сожалению, грамотным образом не всегда возможно четко рассчитать правильное распределение нагрузки между сваями и плитой.

к содержанию ↑

Особенности СПФ

Конкретный тип фундамента отличается, в первую очередь, высоким уровнем прочности и безопасности, именно поэтому такие здания выдерживают неблагоприятные природные явления (их строят в сложных, опасных районах). В тех областях, где наблюдается повышенный уровень сейсмичности, несомненно, рекомендуют возводить здания конкретно этого типа фундамента. Такие сооружения, в первую очередь, обеспечивают отличную защиту от создаваемых вибраций.

Возведение свайно-плитного основания

Нужно заострить свой любопытный взгляд на том, что главной отличительной чертой ПСФ (плитно-свайного фундамента) оказывается не столько наличие двух важных составляющих, а то, что они являются несущими элементами надежной, качественной по всем нормам основы. Все это обеспечивает передачу нагрузки от конструкции, находящейся над фундаментом, непосредственно на грунт крепкого, сильного основания (плита всей подошвой, а сваи боковой поверхностью).

Необходимо рассмотреть конкретные примеры тех пространств, местностей, где применение ПСФ жизненно важно и обязательно.

1. Слабые, насыпные грунты. В опорных зонах существующих колонн ставятся подкрепляющие сваи.
2. Плотное примыкание к уже существующим основаниям.
3. Сжимаемость основания, которая происходит достаточно неравномерно. Подкрепляющие сваи – это инструмент, который служит для выравнивания неравномерных осадок определенной плиты.
4. Существует один из методов «отложенного решения» – это происходит в том исключительном случае, когда нет верных данных о главных особенностях грунта.

к содержанию ↑

Несколько слов о КПСФ

Комбинированный плитно-свайный фундамент – это современная, модернизированная разработка, которая славится хорошим показателем эффективности и продуктивности. Проблемы, связанные с возведением многоэтажных зданий, роста нагрузок, которые приходятся непосредственно на фундамент дали активный, сильный толчок, который послужил скорому появлению данного типа основания (комбинированный ПСФ).

Фундамент со сваями

КПСФ является качественным основанием, которое состоит главным образом из совместно выполняющих свое прямое предназначение элементов (надежной плиты и тесно связанных с ней свай, которые незаменимы). Такая превосходная комбинация выполняет свою роль намного лучше, чем другие фундаменты.

Для того чтобы грамотно произвести расчет свайно-плитного фундамента, нужно учесть некоторые важные особенности. Следует учитывать:

1. Жесткость каждой имеющейся сваи.
2. Неравномерное расположение всех составляющих основания свай.
3. Важно верно рассчитать прилагаемые усилия абсолютно в каждой свае.

В мире техники есть одна из превосходных программ, которая замечательно владеет способностью производить данные расчеты, она имеет название GeoPlate. Уникальная автоматическая система выполняет ряд немаловажных процедур, связанных с определенными вычислительными действиями:

1. Расчет осадки плиты непосредственного основания.
2. Расчет осадки СПФ.
3. Расчет крена плиты фундамента.
4. Строгий учет непростой геометрии плиты и, кроме того, неравномерного расположения свай.

Таким образом, учитывая все мельчайшие детали, можно выполнить верный и грамотный расчет, но для этого каждой заинтересованной личности просто не обойтись без дополнительного, квалифицированного помощника, которым в данном конкретном случае является специально разработанная компьютерная программа, четко выполняющая свое предназначение. Именно по этой причине математические вычисления происходят быстро, и результат их строго достоверен.

Заливка свай с армированием

к содержанию ↑

Возведение СПФ

Самостоятельно возвести СПФ возможно при наличии достаточных навыков, знаний и определенного набора необходимых элементов и инструментов.

• Образуется по всей площади котлована свайное поле, благодаря выполнению буронабивных свай, которые имеют одинаковую расчетную длину (строгость важна во всем).
• Именно в центральной зоне выполняют устройство свай под надежной защитой полимерного раствора.

Технология возведения рассматриваемого фундамента достаточно интересна и удивительна. Стоит более подробно на ней остановиться:

• Прежде всего, погружают сваи, объединяют их между собой ростверками, которые отличаются тем, что воспринимают все нагрузки, исходящие непосредственно от колонн каркаса.
• Предусматривают дополнительные выпуски арматуры.
• Основание подготавливается из верхней части ростверков.
• Швы разделяют два вида бетона между собой (бетон плиты и бетон ростверков).
• Высоко герметичный материал служит важным элементом, с помощью которого заполняют появившиеся швы (гидроизоляция).

Габариты самой плиты зависят от нескольких важных моментов, к примеру, от того, насколько опасен район, в котором строится конкретный объект (сейсмические особенности). Толщина всей конструкции должна быть не менее 120 мм – это параметр, который строгим образом следует соблюдать, так как его значение невозможно недооценить.

Свайно-плитный фундамент, созданный своими руками – это достаточно дорогостоящее удовольствие, но на самом деле стоит всех потраченных на эту конструкцию финансовых затрат.

Там, где грунт ненадежен (сыпучий или глинистый) данный тип фундамента является отличным решением сложившейся проблемы. Нужно помнить, что СПФ – это, в первую очередь, достаточно ценное удовольствие, поэтому требует к себе повышенного внимания (грамотное соблюдение технологии, финансовые средства).

В этом деле важна хорошая подготовка, поэтому важно себе на подмогу позвать людей, которые уже имеют определенный опыт, это необходимо, для того чтобы не совершить лишних и ненужных никому ошибок.

к содержанию ↑

Некоторые нюансы

Инструкция – это важная часть, к которой следует обратиться заранее, перед непосредственным выполнением своей прямой цели. СПФ отличается тем, что в его основе лежит свайный фундамент, но с ростверками в виде отличного качества плиты.

1. Ростверк должен находиться, приблизительно, на уровне 15 см. от грунта.
2. Между сваями (перед ростверком) создается песчано-гравийная подушка, непосредственно на нее устанавливается опалубка, арматурный каркас, а затем происходит процедура бетонирования.
3. Для того чтобы выполнить плитный ростверк, прежде всего, срубают головки свай нужного размера и тщательным образом очищают их от грязи.
4. Затем, прилагая максимум физических усилий, возводят опалубку.
5. Если опалубка окажется в данном случае съемной, то, в первую очередь, ее нужно защитить от взаимодействия с бетоном.
6. Только после всех вышеперечисленных процессов переходят к непосредственной заливки бетонной смеси.
7. Поверхность ростверка аккуратно выравнивают (должна хорошо высохнуть в течение целого месяца).

Комбинированное СПФ основание

Некоторых людей волнует один вопрос, можно ли заливать основу, к примеру, в осенний период времени. Специалисты отвечают утвердительно на это. В этом случае вы просто соблюдаете несколько основных правил. Добавляете противоморозные средства, которые не дают замерзнуть бетону в холодные дни. Укрываете свое создание имеющимися для этой цели материалами (опилки, пленка). Производство термоопалубки – это еще один из вариантов, но он достаточно затратный.

Таким образом, свайно-плитный фундамент – это превосходное решение и уникальное изобретение в сфере строительного дела. Все стремятся создать свой объект прочным, надежным, а самое главное устойчивым. Все эти задачи выполняются, если вы выбираете для себя СПФ. Особенно отлично он подходит для возведения многоэтажных, высотных домов, так как нагрузка в этом случае на фундамент достаточно велика и только проверенное, прочное изобретение может с этим без проблем и затруднений справиться.

к содержанию ↑

Надежность строительных объектов зависит от фундамента

СПФ позволяет решать самые сложные и трудновыполнимые на первый взгляд задачи. Это происходит с помощью свай, которые имеют особую, уникальную конструкцию. Их устанавливают, качественно углубляют значимым способом (ввинчивают).

Данный вид фундамента применим в тех необычных случаях, когда другие типы оснований не могут по своим способностям легко и без проблем справиться с жизненно важной целью. Именно по этой причине СПФ славится высоким уровнем прочности и превосходной надежностью, которую следует, несомненно, выделить из всех его главных свойств. Отличная скорость монтажа – это еще одна важная характеристика конкретно этого фундамента.

Экологичность, чистота на вашем участке будет полностью сохранена (нет огромного количества лишних отходов). Здесь обеспечена замечательная вентиляция всего помещения, а это говорит о том, что в доме вас ждет только комфорт, уют и тепло.

В итоге вы получите массу положительных эмоций, благодаря возведению этого незаменимого, важного типа фундамента.

Для такого уникального и удивительного создания ценовая категория оказывается достаточно приемлемой, так как вам не придется переплачивать за качество. Успех вам гарантирован.

Как построить фундамент на сваях — Boothe Concrete

Расшифрованное видео, опубликованное на YouTube 4 ноября 2016 г. . Наша компания только начинает строительство этого прекрасного нового дома здесь, на озере Остин. Мы работаем с Shiflett Group Architects, и я хочу поговорить с вами о фундаменте, который мы делаем для этого особенного дома на берегу озера. Как видите, у нас здесь красивый ровный участок, спускающийся к озеру Остин. За нами озеро Остин представляет собой искусственное озеро постоянного уровня.

Хорошо, мы вернулись, прошло пару недель, и, как вы видите, ребята из Boothe Concrete проделали фантастическую работу. Осталось всего несколько дней до заливки плиты, но позвольте мне показать вам теперь, когда мы готовы, как мы объединили эту бетонную плиту со стальными сваями, которые мы забили. Итак, помните, в прошлый раз, когда мы вбивали эти сваи в коренную породу, вы заметите, что эти сваи находятся в нижней части наших балок. Если вы не знакомы с железобетонными плитами, вы обычно думаете, что толщина плиты составляет всего несколько дюймов. Фактически, это будет плита толщиной 5 дюймов, но вся прочность плиты исходит от балок. Это та сетка, которую вы видите. Он глубже на всем протяжении этого фундамента внутри этих балок. У нас есть слой арматуры, который интегрируется в бетон, придает жесткость плите и придает ей прочность. А в основании балок вот чем будут стальные сваи. Прежде чем мы дошли до этого момента, мы залили эти стальные сваи бетоном, а потом у нас торчала арматура. И этот арматурный стержень будет интегрирован в арматурный стержень нашей плиты, так что теперь у нас есть сетка из балок. Внизу стоят сваи, и фактически вся бетонная плита будет сидеть на этих сваях. Каждая из этих свай может выдержать нагрузку в 280 000 фунтов, так что у нас есть несущая способность этой стали в несколько миллионов фунтов. Теперь, когда мы все готовы, это действительно впечатляющая основа. Если вы не знакомы с желтым пластиком, это наша пароизоляция. Здесь мы используем стеганоидную пленку толщиной 15 мл, которая предотвратит попадание влаги, содержащейся в почве, в наш бетон. И теперь, когда мы выльем это на следующей неделе, мы покроем это в течение нескольких дней, а затем будем готовы двигаться дальше. Вы знаете, что хотите правильно потратить время и деньги на свой фундамент, потому что независимо от того, что вы делаете на своем фундаменте, переезды будут иметь большие проблемы с вашим домом. Это лучший способ сделать это, если у вас действительно плохая почва. Я настоятельно рекомендую вам поговорить со своим инженером, вашим строителем и/или вашим архитектором о том, могут ли стальные сваи быть вариантом для вашей собственности.

категории Конкретный, Как
теги будка бетонная, фонды, сваи

Свайный плотный фундамент — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 15 Сен 2020

См. вся история

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, обладающим достаточной несущей способностью и подходящими характеристиками осадки.

В очень широком смысле фундаменты можно разделить на мелкозаглубленные и глубокие:

• Мелкозернистые фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов.
• Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, и поэтому эти нагрузки необходимо передавать на более глубокие слои с более высокой несущей способностью.

В своей обычной форме плитные фундаменты (иногда называемые матовыми фундаментами) представляют собой мелкозаглубленные фундаменты, образованные железобетонной плитой одинаковой толщины (обычно 150–300 мм), покрывающей большую площадь, часто всю площадь основания здания. Этот «плот» распределяет нагрузку, создаваемую рядом колонн или стен, по площади фундамента, и его можно считать «плавающим» по земле, как плот плавает по воде.

Однако там, где обычный свайный фундамент не обеспечивает адекватной поддержки, его можно усилить добавлением свай, создав так называемый свайный свайный фундамент .

Сваи — фундаменты глубокого заложения. Они состоят из длинных тонких столбчатых элементов, обычно изготавливаемых из стали или железобетона. Фундамент называют «свайным», если его глубина более чем в три раза превышает его ширину (Atkinson, 2007). Свайные фундаменты могут помочь передать нагрузки через слабые, сжимаемые слои или воду на более прочный, более компактный, менее сжимаемый и более жесткий грунт или горную породу на глубине.

Добавление свай к плоту увеличивает эффективный размер фундамента и помогает выдерживать горизонтальные нагрузки. Это может улучшить характеристики фундамента за счет уменьшения величины осадки и дифференциальной осадки, а также повысить предельную несущую способность.

Фундаменты на сваях обычно используются для больших сооружений и в ситуациях, когда грунт не подходит для предотвращения чрезмерной осадки. Они становятся все более популярным выбором для высотных зданий.

В процессе проектирования определяется оптимальное количество и положение свай, а также их диаметр, армирование и длина, чтобы обеспечить устойчивость конструкции при одновременном обеспечении экономичного решения, когда плот и сваи действуют вместе для обеспечения требуемый расчет не превышен. Как правило, сваи обеспечивают большую часть жесткости, а плот обеспечивает дополнительную несущую способность при предельной нагрузке.

При наличии одной или нескольких неэффективных свай ростверк может в некоторой степени допускать перераспределение нагрузки на другие сваи, уменьшая влияние слабости сваи на общие характеристики фундамента.

В несвязанном свайном ростверковом фундаменте (UCPRF) сваи не связаны напрямую с плотом, а отделены от него «подушкой» конструкционного заполнения (например, уплотненной песчано-гравийной смесью или уплотненным грунтом) который перераспределяет нагрузку между стропилами и сваями.
