Проектирование системы отопления частного дома: Проектирование отопления частного дома: примеры расчета системы отопления, фото и видео

Содержание

Проект системы отопления типового дома 160 м2 | Danfoss

В этой статье описана система отопления двухэтажного дома, площадь каждого этажа 80 м2. В качестве источника тепла используется одноконтурный газовый котел мощностью 20..24 кВт. Приготовление горячей воды производится в бойлере косвенного нагрева емкостью 120~180 литров.

В доме расположены следующие помещения:

Название
помещения
Площадь, м2 Кол-во
радиаторов
Кол-во контуров
теплого пола
Этаж 1
1.1 Кухня - гостиная 31 4 3
1.2 Кабинет 16 2 1
1.
3
Санузел 5 1 1
1.4 Коридор 6 0 1
1.5 Тамбур 8 1 1
1.6 Котельная 8 1 0
1.7 Лестница 6 1 0
Этаж 2
2.
1
Спальня 1 18 2 0
2.2 Спальня 2 15 2 0
2.3 Детская 18 2 0
2.4 Санузел 4 1 1
2.5 Ванная 9 2 1
2. 6 Лестница
6
0 0
2.7 Коридор 10 0 0

Отопление дома комбинированное: предусмотрена система радиаторного отопления и система напольного отопления. Радиаторы расположены во всех жилых помещениях. Напольное отопление предусмотрено на первом этаже, а также в санузле и ванной на втором этаже.

Котел и система приготовления горячей воды

Источником тепловой энергии для теплоснабжения дома служит собственный котел, работающий на газообразном или жидком топливе. В данном проекте предусмотрен одноконтурный котел.

Одноконтурные котлы предназначены для нагрева теплоносителя контура отопления. В состав котла, как правило, входит система управления и защиты горелки. Циркуляционные насосы и теплообменник нагрева горячей воды должны устанавливаться отдельно. Для приготовления горячей воды используется бойлер косвенного нагрева, представляющий собой накопительный бак горячей воды со встроенным в него теплообменником.

Насос контура отопления прокачивает теплоноситель через котел, радиаторы и (с помощью узла смешения) через контуры теплого пола. В контуре отопления устанавливаются термостатические регуляторы, которые изменяют сопротивление контура в зависимости от температуры в помещениях. Чтобы обеспечить циркуляцию теплоносителя через котел в любых режимах работы, в контуре отопления насосного узла DSM-BPU предусмотрен перепускной клапан AVDO. Клапан AVDO может быть настроен на поддержание необходимого минимального расхода в зависимости от применяемого котла. Насос контура ГВС прокачивает теплоноситель через котел и бойлер косвенного нагрева. Сопротивление контура нагрева ГВС постоянно, поэтому установка перепускного клапана не требуется.

Мощность котла подобрана исходя из среднего потребления тепла контуром отопления и ГВС. Пиковые нагрузки при использовании горячей воды покрываются за счет запаса горячей воды в бойлере косвенного нагрева. В этом случае котел работает либо на контур отопления, либо, если температура воды в бойлере косвенного нагрева упала ниже установленной, переключается на нагрев горячей воды. Такой режим работы называют «приоритет ГВС». Переключение контуров отопления с помощью узла DSM-BPU осуществляется переключением питающего напряжение с насоса контура отопления на насос контура нагрева ГВС по сигналу термостата ГВС. Установленные на выходе каждого насоса обратные клапаны обеспечат правильное направление потока теплоносителя.

В состав насосного узла обвязки котла входят фильтры для каждого контура, предохранительный клапан, кран для подключения расширительного бака, запорные краны на каждом контуре для удобства сервисного обслуживания системы. Установка дополнительной трубопроводной арматуры не требуется.

Радиаторное отопление

В данном проекте используются радиаторы с нижним подключением и встроенным терморегулирующим клапаном.

Клапан предусматривает установку термостатического элемента с современным клипсовым соединением типа RA.

Разводка трубопроводов лучевая, то есть к каждому радиатору от расположенного на этаже коллектора проложен независимый подающий и обратный трубопроводы. Такая разводка позволяет скрыть трубопроводы в стене или стяжке, так как от коллектора до радиатора прокладывается цельный трубопровод, без стыков и соединений. Использование труб малого диаметра (так как тепловая нагрузка на каждый радиатор относительно мала) позволяет уменьшить толщину стяжки. Также лучевая разводка позволяет оптимально управлять температурой в помещении, так как изменение расхода отдельно взятого отопительного прибора не оказывает влияние на другие отопительные приборы.

Обвязка радиатора должна выполнять следующие основные функции: регулировать мощность радиатора в зависимости от температуры в помещении, перекрывать поток теплоносителя в радиатор для обслуживания, ремонта или замены, обеспечивать возможность слива теплоносителя из радиатора на время ремонта.

Регулировать мощность радиаторного отопления можно двумя способами: управляя всеми радиаторами в одном помещении одновременно по комнатному термостату или управляя каждым радиатором независимо радиаторным термостатом.

Комнатный термостат применяют, если радиаторы закрыты декоративной решеткой, в этом случае температура в месте установки радиатора значительно отличается от температуры в комнате, и радиаторный термостат будет работать некорректно. Также, если в комнате установлено большое количество радиаторов, удобнее регулировать температуру в помещении одним прибором – комнатным термостатом.

В данном проекте предусмотрено управление каждым радиатором с помощью радиаторного термостата во всех помещениях, за исключением кухни – гостиной. В кухне – гостиной установлены 4 радиатора, для удобства управления которыми применен программируемый комнатный термостат TP5001MA. Сигнал от комнатного термостата TP5001MA поступает к термоэлектрическим приводам TWA-A, установленным на распределительном коллекторе. Таким образом осуществляется единое управление всеми 4 радиаторами, установленными в помещении. В этом случае установка на каждый радиатор термостатического элемента не требуется.

Для обвязки радиаторов использован термостатический элемент с газовым наполнением RA2994. Элементы с газовым наполнением обеспечивают наименьшее время реакции на изменение температуры в помещении – 8 минут, по сравнению с 20-25 минутами для жидкостного наполнения и 45 минут для заполнения парафином. Таким образом, примененный термоэлемент с газовым наполнением обеспечивает высокий уровень комфорта и позволяет экономить до 36% энергии на отопление помещения.

Для возможности отключения радиаторов и слива из них теплоносителя для обвязки радиаторов применены специальные запорные клапаны RLV-KD для радиаторов с нижним подключением. К этим клапанам можно подключить спускной кран с насадкой для шланга 3/4" и предотвратить попадание теплоносителя на отделочные материалы при обслуживании и ремонте. В данном проекте предусмотрена разводка трубопроводов в стяжке, поэтому выбрана модель клапана RLV-KD для нижнего подключения трубопроводов.

В санузле на первом этаже и в ванной комнате на втором этаже установлены полотенцесушители. Для подключения полотенцесушителей к контуру отопления применен комплект из дизайн-серии X-tra Collection. Данный комплект подключается к дизайн-радиаторам и полотенцесушителям через невидимые снаружи переходники. Таким образом обеспечивается безупречный внешний вид.

Напольное отопление

Теплый пол обеспечивает особый комфорт в помещении. В данном проекте напольное отопление предусмотрено на первом этаже, а также в санузле и ванной на втором этаже.

Для радиаторов и для теплых полов требуется разная температура теплоносителя. Классические параметры для радиаторов – это 80 С на подаче и 60 С на возврате. Для комфортного и безопасного проживания средняя температура поверхности пола не должна быть выше +26 С для помещений с постоянным пребыванием людей, это значение регламентировано Сводом Правил СП60.13330.2012 (актуализированная редакция СНиП 41-01). Для достижения такой температуры поверхности пола температура подаваемого теплоносителя должна быть около 40 С. Чтобы температура поверхности пола была равномерной, температура возвращаемого теплоносителя должна отличаться от температуры подачи не более чем на 5…10 С. Для получения таких параметров теплоносителя теплого пола применяют узлы смешения.

В данном проекте применен компактный узел смешения FHM-C6 с 3-х скоростным насосом UPS 15-60. Глубина компактного узла в сборе с коллектором FHF составляет 110 мм, что позволяет установить сборку в стандартный шкаф.

Расходомеры позволяют визуально наблюдать поток теплоносителя в каждом контуре, что существенно упрощает наладку и обслуживание системы. Чтобы избежать попадания воздуха в петли теплого пола, коллекторы оснащены автоматическими воздухоотводчиками.

Для регулирования теплых полов в санузлах и ванной комнате на первом и втором этажах использованы терморегуляторы FHV для напольного отопления. Модель FHV-R с термостатическим элементом FJVR регулирует температуру возвращаемого теплоносителя, таким образом поддерживая постоянную температуру поверхности пола.

Для регулирования теплых полов в остальных комнатах применены комнатные термостаты. Для достижения максимального комфорта следует применять модели с датчиком температуры пола: проводная версия TP5001MA, беспроводная версия TP5001A-RF, датчик температуры пола TS3. Так как система отопления монтировалась на стадии строительства до чистовой отделки помещения, использованы модели с питанием от электросети 220 В. Комнатный термостат устанавливается в каждой комнате с напольным отоплением. Управляющий сигнал комнатного термостата подается к термоэлектрическим приводам TWA-A, установленным на распределительный коллектор теплых полов.

Для более наглядного представления проекта воспользуйтесь подробным расчетом, подготовленным в конфигураторе системы отопления Danfoss.

Открыть проект

Проектирование систем отопления дома своими руками

Проектирование системы отопления дома сложное и ответственное дело, требующее профессиональных знаний и навыков. В ходе проектирования решается целый комплекс задач с учетом эксплуатационных характеристик объекта, его тепловых потерь и климатических условий местности.

Степень сложности проектирования системы отопления зависит от этажности строения, а также от подключения дополнительных объектов, таких, как гараж, теплица, бассейн и т.д.

При этом справедливо обратное утверждение: чем меньше этажей в доме, тем проще проект системы отопления, что позволяет для одноэтажных и двухэтажных коттеджей и загородных домов делать проекты отопления самостоятельно, без обращения к профессионалам.

Для этого необходимо знать, как именно разрабатывается проект, а также основные этапы проектирования. Но для начала нужно определить, о каком именно виде отопления идет речь: воздушном, водяном с использованием традиционных радиаторов, водяном с использованием теплого пола, лучистом или о комбинированном отоплении с использованием различных его видов.

В данном случае речь идет только о водяном отоплении, как наиболее распространенном.

Этап первый: определение потребности в тепловой энергии

Для этого необходим план дома с указанием точной площади каждого помещения, высоты потолка в нем, площади окон, наличия балконов и дверей, ведущих на улицу. На плане также необходимо указать высоту подоконника, что необходимо для подбора радиаторов.

Затем для каждого помещенияи  определяется потребность в тепловой энергии. Для новых домов с  хорошей теплоизоляцией для помещений с одной наружной стеной  считается достаточным  1кВт тепловой энергии на 10м2 с последующей корректировкой в зависимости от высоты потолка, наличия оконного проема и наружной двери. Для помещений с двумя наружнымстенами или с выходом на балкон требуется 2,5 кВт тепловой энергии для обогрева 10м2 площади.

Для того чтобы получить величину общей потребности в тепловой энергии, необходимо просуммировать все полученные величина и округлить результат в большую сторону, а затем умножить его на поправочный коэффициент в зависимости, выбор которого производится в зависимости от климатических условий местности, в которой расположен дом. Для центральных районов нашей страны обычно используют поправочный коэффициент 1,2, что дает запас тепловой мощности 20 %.

Выбор котла и радиаторов

Зная потребность в тепловой энергии, можно выбрать котел. При этом необходимо учитывать, на каком виде топлива он будет работать, планируется использование одного вида топлива или нескольких.

Котел устанавливается в специально предназначенном для этого помещении: котельной. Это продиктовано требованиями безопасности. Следует отметить, что современное теплотехническое оборудование, например, электрические котлы отопления, а также газовые котлы с закрытой камерой сжигания, могут монтироваться в любом месте, в том числе и в жилых помещениях. Однако при наличии отдельного помещения котлы намного разумнее устанавливать с учетом всех требований безопасности:

  • Объем котельной должен быть не менее 15м3. При этом высота помещения должна быть не  менее 250 см
  • К котлу, а также к запорной арматуре должен быть обеспечен свободный доступ
  • Стены помещения должны быть огнестойкими, например, сделанными из кирпича, бетона или имеющими защитный слой из асбеста
  • В котельной должен быть оконный проем, площадь которого рассчитывается путем умножения объема котельной на коэффициент 0,03.  Окно обеспечивает естественное освещение в помещении, а также защищает от взрыва. Так в случае утечки газа и последующего его воспламенения взрывная волна выбьет окно, а строение при этом останется целым.
  • С этой же целью защиты от взрыва дверь в котельную должна открываться наружу. При взрыве она будет сорвана с петель, но дом останется целым
  • Котельная должна быть оборудована приточно-вытяжной вентиляцией, обеспечивающей в течение часа трехкратный обмен воздуха в помещении
  • В котельную должен быть обеспечен постоянный приток воздуха, необходимого для горения. На каждые 10 кВт мощности котла для подачи воздуха должно быть отверстие (постоянно открытая форточка) площадью 10 см2.
  • Диаметр дымовой трубы должен быть не меньше диаметра выходного отверстия котла
  • Перед котлом должна быть свободная площадка площадью не менее 1м2.

После выбора котла и помещения для его установки, можно подбирать радиаторы в соответствии с потребностью в тепловой энергии для каждого помещения. На схеме дома отмечается место установки радиаторов.

Способ подключения радиаторов

Существует 4 способа подключения приборов отопления.  Самым эффективным и производительным является способ подачи теплоносителя сверху с прохождением его по всему прибору отопления. При этом обеспечивается равномерный прогрев всех секций отопительного прибора.

При боковом подключении  подачи и обратки радиатор также равномерно прогревается, но при этом в наиболее удаленных секциях скорость теплоносителя ниже, чем в начале радиатора, а значит и его теплоотдача хоть и незначительно, но меньше.

Подключение подачи и обратки снизу радиатора наиболее часто используется в однотрубных системах отопления. При этом прибор отопления используется максимум на 88%: теплоноситель просто не «продавливается» в его верхнюю часть, скорость циркуляции падает, что приводит к снижению КПД прибора отопления.

Еще один способ подключения радиаторов отопления с подачей теплоносителя снизу и выходом обратки сверху снижает КПД отопительного прибора на 22%. Использовать его можно только в том случае, если другого способа подключения просто нет.

После выбора способа подключения радиаторов еще раз просматривается план дома, и определяются помещения, где приборы отопления не нужны. Это могут быть кладовки, помещения, расположенные внутри отапливаемых помещений (например, гардеробная комната), а также помещения с автономными источниками тепла (например, сауна или баня).

Выбор теплоносителя

Выбор теплоносителя для системы отопления осуществляется также на стадии проектирования. Дело в том, что далеко не все приборы отопления могут работать на антифризе. Причина в его высокой текучести. Это значит, что для автономных систем отопления, эксплуатируемых постоянно и надежно защищенных от замерзания, лучше использовать воду. Если решено систему отопления заполнить антифризом, то в проекте следует предусматривать установку радиаторов отопления, рассчитанных на работу с ним.

Выбор схемы разводки

Определив место расположения радиаторов отопления и способ их подключения, рисуется схема разводки отопления. Для этого можно воспользоваться уже готовой схемой и просто «наложить» ее на план дома.

Рассматривать при этом нужно несколько схем отопления, например, двухтрубную и однотрубную с байпасной линией, отмечая на плане дома схему движения теплоносителя вначале к радиаторам, а затем обратно в котел.

Выбирать следует схему, реализация которой на практике окажется наиболее понятной и доступной.




Проект систем отопления (котельной) частного дома. Индивидуальное отопления и проектирование, тепловой расчет.

 Снабжение дома или коттеджа теплом и горячей водой начинается отнюдь не с выбора и подключения котла соответствующей мощности. Этому, в сущности, завершающему этапу теплоснабжения предшествует большая кропотливая работа по теплотехническим расчетам, проектированию и строительству котельной.

Приступая к изготовлению проекта котельной, специалисты компании Термо-Мир берут во внимание тепловые расчеты, а также вид топлива, используемого для получения тепла.

Монтаж отопления. Проект котельной

В зависимости от типа топлива котельные бывают:

  • газовые - работают на природном, реже сжиженном газе
  • жидкотопливные - функционируют на дизеле, мазуте либо отработанном масле
  • твердотопливные - топятся углем, торфом, коксом, дровами, отходами деревообрабатывающей промышленности (пеллеты) и пр
  • электрические
  • комбинированные (рассчитанные на использование нескольких видов топлива)

 По местонахождению котельные классифицируются на:

  • стационарные строения, стоящие отдельно от жилого или производственного здания
  • блочно-модульные конструкции, расположенные в сборно-разборных мобильных модулях
  • встроенные, которые занимают специально выделенные помещения внутри сооружения (сюда относятся также чердачные и крышные котельные)
  • пристройки к зданию



Проектирование и последующий монтаж оборудования не зря считаются самыми важными этапами теплофикации дома, поскольку ошибки в проектах котельных часто оборачиваются ощутимыми финансовыми потерями. Именно поэтому выполнять проектные работы по оборудованию котельной обязательно должны специализированные организации.

Серьезная проектно-монтажная организация-подрядчик имеет полный комплект разрешительных на оборудование котельной документов. Проект отопления частного дома не может появиться на свет без составления технического задания, то есть полного перечня требований и пожеланий к устройству помещений.



На основании пакета документов, специалисты компании Термо-Мир разрабатывают и предлагают инженерные решения по оборудованию котельной, рассчитывают необходимую мощность котлов, нагрузки на отопление здания, проектируют горячее водоснабжение.

После получения технического задания, специалисты Термо-Мира рассчитывают и подбирают необходимое оборудование, выполняют рабочие чертежи котельной, а также необходимые пояснительные записки, далее проект согласовывают и сдают заказчику.

Составные документы проекта котельной

  • ПЗ – пояснительная записка к проекту
  • ТМ – часть проекта, посвященная теплотехнике
  • ЭО – решения для электроснабжения, освещения
  • КИП – раздел, в котором изложены принципы работы системы контрольно-измерительных приборов
  • ГСВ – часть, посвященная внутреннему газоснабжению помещения
  • ВК – раздел, предлагающий решения для устройства водопровода и канализации
  • ОВ – решения по отоплению и вентиляции здания (помещения)
  • ПМ ООС – совокупность мероприятий по расчетам воздействия работы котельной на окружающую среду
  • УУТ – данные об узлах учета тепла
  • АСУ – разработка проекта пожарной и охранной сигнализаций


В идеальном варианте, проектная организация не только согласует и производит регистрацию разработанного проекта в соответствующих госорганах, но и комплектует помещение оборудованием, производит монтаж, пуско-наладку, сдачу в эксплуатацию и последующее сервисное обслуживание. Все эти задачи успешно решает компания Термо-Мир.

Комплексный сервис позволяет нашим заказчикам сэкономить, а также получить уверенность в том, что все работы будут выполнены гарантированно качественно.



Специалисты компании Термо-Мир окажут следующие услуги по проектированию вашего дома:

  • Тепловой расчет
  • Гидравлический расчет системы
  • Проект котельной
  • Проект системы отопления
  • Проектирование отопления коттеджа
  • Проект системы теплых полов
  • Проект системы водоснабжения и канализации

 При точном расчете нужно учитывать показатели, которые влияют на теплопотери:

  • толщину перекрытий и стен и тип материала, из которого они изготовлены; порог крыши;
  • высоту, тип и материал фундамента;
  • площадь остекления и тип стеклопакетов;
  • толщину стяжек, тип напольного покрытия;
  • наличие или отсутствие дополнительных утеплителей



Индивидуальное отопление

Тепломеханическая схема котельной с пояснительной запиской (до 60 кВт) 7000,00
Тепломеханическая схема котельной с пояснительной запиской (до 100 кВт) 10000,00
Тепломеханическая схема котельной с пояснительной запиской (до 200 кВт) 14000,00
Тепломеханическая схема котельной с пояснительной запиской (свыше 200 кВт) По договоренности
Годовой расчет потребности в тепле и годового расхода топлива для котельных малой мощности по Панфилову -/- 10000,00

Системы отопления по дому

Тепловой расчет За м2 площади дома 20,00
Проект системы отопления ( с тепловым расчетом)  За м2 площади дома 100,00
Проект системы напольного отопления За м2 отапливаемого пола 25,00
Проект по внутреннему водоснабжению и канализации За м2 площади дома 55,00
Комплексный проект инженерных систем (тепловой расчет, проектирование системы отопления, водоснабжения, канализации)  За м2 площади дома 165,00


Более подробную информацию Вы всегда можете получить по телефону: (495) 256-25-40 или E-mail: [email protected]


Проект отопления дома заказать - цена в Санкт-Петербурге

Содержание:

Разработка качественного проекта отопления является важнейшим условием успешного строительства дома. Компания СКК Инжиниринг имеет многолетний опыт проектирования отопления, водоснабжения, канализации частных домов, коммерческих объектов, дач, баз отдыха.

Понимая всю важность и ответственность этапа проектирования, мы всегда идем навстречу нашим клиентам, разрабатывая проект в сжатые сроки и на гибких условиях:

  • Срок проектирования отопления частного дома – от 3 дней

  • Стоимость проектирования (включая теплотехнический расчет, монтажные схемы, подробные спецификации) – от 70 р/м2


Стоимость проекта отопления
проект цена
система отопления (включая теплотехнический расчет здания) от 70 р/м2
котельная газовая с настенным котлом, двухконтурным или одноконтурным с отдельно стоящим бойлером ГВС, линия рециркуляции 7 000 р*
котельная газовая/дизельная/комбинированная с напольным котлом (2 котлами),  с отдельно стоящим бойлером ГВС, линия рециркуляции от 10 000 р
котельная гибридная (тепловой насос, тепловой аккумулятор, солнечные панели, включая расчет рассольного контура) от 18 000 р*




Грамотное проектирование отопления частного дома гарантирует, что:

  • инженерные коммуникации будут смонтированы в соответствии со всеми нормативно-правовыми актами и нормами,  система отопления в целом будет надежной и безопасной

  • реализованная строго в рамках разработанного проекта система отопления будет в полной мере соответствовать именно Вашим пожеланиям, которые обсуждаются и фиксируются еще на этапе формирования Технического задания. Это касается как микроклимата внутри помещений, так и вопросов дизайна

  • Вам не придется переплачивать, т.к. разработка проекта отопления дома предотвращает необходимость что-либо переделывать, вносить изменения в процессе монтажа. Имея на руках точную спецификацию оборудования и материалов, Вы сможете тщательно контролировать процесс монтажа и расход денежных средств на закупку фитингов, трубопроводов и отопительных приборов

  • приобретенное Вами оборудование всегда будет работать в нормативном режиме и прослужит в течение всего заявленного срока эксплуатации. Это объясняется тем, что в ходе проектирования мы подбираем отопительные приборы, трубопроводы и насосное оборудование с учетом требуемого производителем оборудования температурного режима.
Мы готовы предоставить Вам всю совокупность знаний наших сотрудников и совместно разработать проект системы отопления, которая удовлетворит именно Вас.
Что мы предлагаем:
  • Грамотный теплотехнический расчет здания

  • Подбор отопительного оборудования в соответствии с выполненными теплотехническими расчетами. При подборе техники применяется гибкий подход: мы готовы включить в проект отопительные приборы высокого качества, принадлежащие к приемлемой для Вас ценовой категории

  • Подбор трубопроводов и насосного оборудования, определение шага укладки трубопроводов теплого пола выполняется исключительно на основании гидравлического расчета

  • В проект включаются только подробные монтажные схемы, на основании которых действительно можно собрать работоспособную систему. Монтаж на основе нашего проекта может быть осуществлен как нашими специалистами, так и представителями других организаций. Выполненные СКК Инжиниринг проекты отопления частных домов были реализованы в различных регионах Российской Федерации

  • Мы имеем опыт проектирования котельных, работающих на газе, дизельном топливе, дровах и пеллетах, электричестве, а также солнечной и геотермальной энергии

  • При заказе проекта отопления частного дома Вы получаете дополнительную скидку наоборудование и монтажные работы

Как происходит проектирование отопления
  1. После подписания Договора на проектирование мы обсуждаем с Вами и фиксируем все Ваши пожелания, такие как: требуемая температура воздуха и поверхности пола в различных помещениях, особенности дизайна отопительных приборов, необходимость в ручном или автоматическом регулировании температуры воздуха и теплоносителя, потребность в скрытой прокладке трубопроводов и многие другие
  2. Происходит сбор информации для будущего проекта, в том числе о доступных видах топлива, характеристиках дома (материал и толщина стен, тип стеклопакетов, вид фундамента, утепление кровли, ориентация дома по сторонам света), местоположении объекта
  3. В течение первых 2-3 дней проектирования наши инженеры производят теплотехнический расчет Вашего дома, определяя теплопотери каждого помещения. На основе полученных данных мы подбираем отопительные приборы и разрабатываем первый рабочий вариант проекта отопления, который отправляем Вам на согласование
  4. В течение следующих 3-5 дней мы согласовываем с Вами необходимые детали, учитываем Ваши пожелания и вносим точечные корректировки, готовим спецификацию материалов и оформляем проект

Как видно, создание проекта системы отопления в компании СКК Инжиниринг - процесс недолгий, но зато весьма полезный.

Для того, чтобы заказать проект отопления частного дома, достаточно связаться с нами любым из доступных способов: по телефону, e-mail или через форму заявок с сайта.

Если Вам требуется срочная разработка проекта отопления, Вы можете скачать бланк Технического задания на проектирование (см. ниже), самостоятельно заполнить его и отправить нам через форму заявки сайта. Это может существенно ускорить процесс сбора информации и сократить сроки проектирования.

Бланк Технического задания на проектирование (скачать)



Примеры работ по проектированию отопления

Полный перечень работ по проектированию отопления вы можете посмотреть на странице

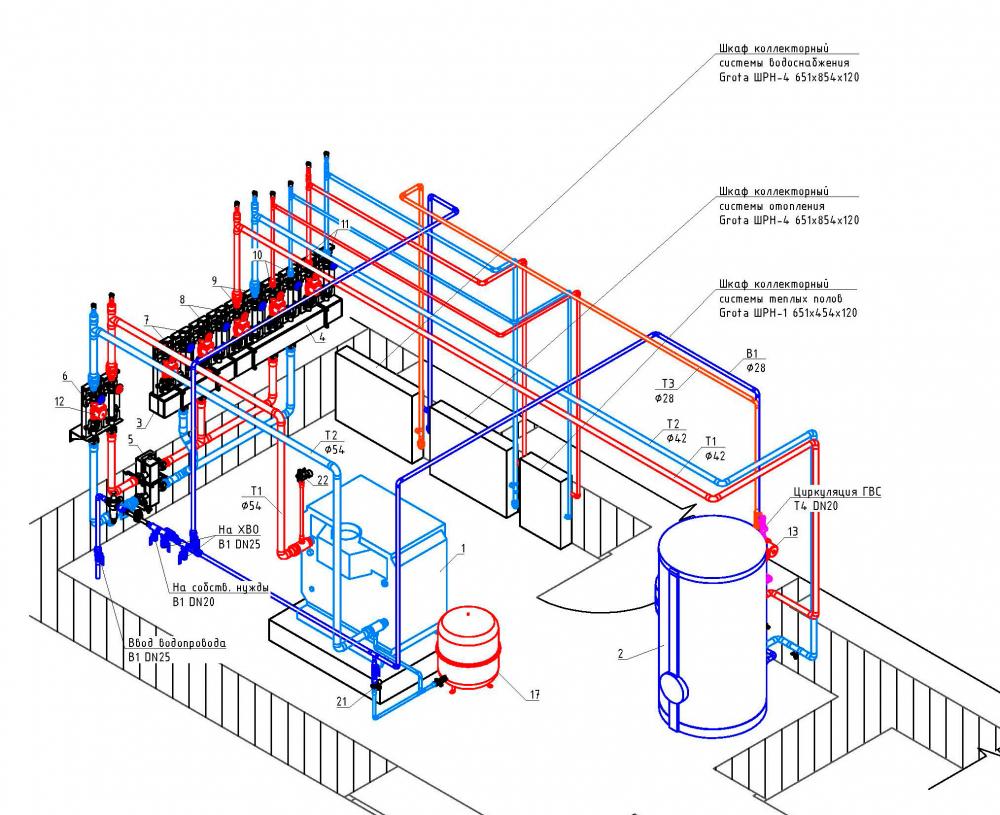

Обвязка котельной. Линия отопления

Радиаторное отопление. Аксонометрическая схема

Наполное отопление

Радиаторное отопление

Вентиляция. Аксонометрическая схема

Вентиляция цокольного этажа

Проектирование отопления: пошаговая инструкция | ГрейПей

Как спроектировать отопление самому? Этим вопросом задается почти каждый владелец частного дома. Самостоятельное проектирование отопления позволит сэкономить средства, не нанимать профессиональных проектировщиков. Для квартиры в многоэтажном доме с централизованным отоплением эта тема не актуальна, а вот строительство автономного отопления в частном доме – весьма важная задача. Материал статьи на тему проектирование отопления – пошаговая инструкция даст основы самостоятельной разработки собственной системы отопления.

Создание отопления без проекта или хотя бы общей схемы практически невозможно. Только отразив свои замыслы и расчеты на бумаге, можно составить перечень материалов, основного оборудования, разработать конфигурацию комплекса отопления. Процесс проектирования состоит из нескольких этапов.

Выбор вида отопления

На первом этапе определяется вид отопления. Выделяют следующие главные виды отопления:

  • Водяное отопление;
  • Воздушное отопление;
  • Электрическое отопление;
  • Печное отопление.

Выбор вида отопления зависит от доступности различных типов топлива, планируемой схемы, поставленных задач для комплекса отопления. Печное отопление предназначено для обогрева небольших площадей, имеет нестабильный характер работы, требует ручного обслуживания. Воздушное отопление обладает многими достоинствами, но требует точного аэродинамического расчета сети распределения воздуха. Провести такой расчет без профессиональной помощи очень трудно.

Самыми популярными, распространенными видами обогрева помещений являются водяное и электрическое отопление. В обоих случаях теплоносителем является вода (при установке электрического котла), при установке отдельных приборов электрического нагрева воздух нагревается непосредственно рабочими элементами этих устройств (ТЭНами, спиралями, излучателями и так далее).

Так как водяное отопление занимает ведущее место среди всех видов обогрева помещений и проектирование его считается самым сложным, статья опишет дальнейший порядок действий по разработке этого вида отопления.

Выбор источника теплоты

Основной элемент каждой системы отопления – источник тепла (теплогенератор). Отопительный котел выполняет главную функцию – производит тепло, преобразуя энергию топлива в тепловую энергию. Выбор котла зависит от наличия доступа к топливу. По типу топлива котлы подразделяются на следующие виды:

  1. Котлы, работающие на природном газе;
  2. Твердотопливные котлы;
  3. Жидкотопливные котлы;
  4. Электрические котлы.

Газовые котлы требуют наличия поблизости действующего магистрального трубопровода природного газа. Установка их требует получения разрешения, выполнения газового проекта, соблюдения требований к рабочему помещению котла.

Котлы, работающие на твердых видах топлива (дровах, угле, торфе и прочих) не требуют согласований на установку. Обслуживание оборудования производится в ручном режиме, необходимо иметь запас топлива.

Электрические котлы считаются самыми удобными в эксплуатации, но стоимость электрической энергии создает постоянные значительные расходы на оплату топлива.

Теплогенераторы, потребляющие жидкое топливо (сжиженный газ, дизтопливо и так далее), требуют строительства специального хранилища с повышенными мерами безопасности.

Определив вид топлива и соответственно, котла, производят расчет требуемой мощности котлоагрегата.

Мощность котла

Выбор мощности котла производится по параметрам отапливаемой площади. Мощность котла зависит от объема помещений и теплопроводности ограждающих конструкций – стен, окон, пола, потолка, дверей и так далее. Точный расчет производится по специальным методикам, но можно провести и укрупненный расчет.

В основе укрупненного расчета лежит показатель количества тепла, требуемый для отопления 1 квадратного метра площади. Этот показатель для помещений со средними показателями тепловой изоляции составляет 100 Ватт. Он актуален для помещений с высотой потолка не более 2,7 метра. При больших значениях высоты показатель увеличивается на 25 – 30%.

Для отопления дома общей площадью (например) в 150 квадратных метров (с высотой потолка менее 2,7 метра) потребуется тепловая мощность в 15 кВт. Кроме этого, в производительность котла закладываются следующие дополнительные величины:

  • Резерв мощности – минимум 15 – 20%;
  • Производство горячей воды – минимум 30%.

При наличии собственного котла имеет смысл возложить на него производство горячей воды. Закладываемая величина является расчетной и зависит от уровня водопотребления. Уровень потребления воды зависит от количества проживающих в доме человек и частоты использования горячей воды. Общие расчеты говорят о том, что эта величина составляет обычно не менее 30% от тепловой мощности котла.

Резерв мощности необходим для обеспечения нормального режима работы котла. При недостатке мощности оборудование работает в предельном режиме – это значительно сокращает срок службы котла.

По приведенным показателям вычисляется общая мощность котла. Для дома площадью 150 квадратных метров и собственным производством горячей воды (для нужд семьи из 3 человек) мощность составит 23,4 кВт. Округляя в большую сторону, выбирается котел мощностью 24 кВт.

После определения конкретного вида и модели котла производят выбор приборов отопления.

Выбор отопительных приборов

Подбор отопительных приборов производится по желанию владельца. Автономная система отопления не предъявляет каких-то особых требований к приборам отопления. Условия работы независимой системы являются щадящими по сравнению с централизованными сетями.

По способу обогрева выделяют три основных вида приборов:

  • Конвекторы;
  • Радиаторы;
  • Регистры или пояс труб (стальных).

Регистры или прокладка труб среднего сечения по периметру помещений сейчас практически не применяются, главными типами приборов являются конвекторы и радиаторы.

Конвекторы состоят из теплообменника (медного или стального), скрытого в металлическом корпусе. В корпусе имеются отверстия и решетка для конвективного движения воздуха. Конвекторы обладают меньшей скоростью нагрева, но имеют более эстетический вид и продолжительный срок службы.

Радиаторы по материалу изготовления подразделяются на следующие:

  • Алюминиевые;
  • Биметаллический сплав;
  • Стальные;
  • Чугунные.

Каждый тип имеет ряд особенностей, преимуществ и недостатков. Радиаторы состоят из отдельных секций, имеют высокую скорость нагрева и различный внешний облик.

После выбора типа отопительных приборов определяют места установки и единичную мощность каждого прибора. Отопительные приборы рекомендуется устанавливать в местах наибольших тепловых потерь – под окнами, около витражей. Кроме этого, радиаторы (конвекторы) часто устанавливают рядом с дверями, у холодных наружных стен (со слабой тепловой изоляцией).

Единичная мощность каждого прибора подбирается по площади отдельного помещения. При высоте потолка менее 2,7 метра мощность отопительного прибора выбирается из расчета 100 Вт на 1 метр отапливаемой площади, при более высоких потолках – увеличивается на 25 – 30%. Мощность конвекторов имеет типовой размерный ряд – их подобрать несложно.

Радиаторы состоят из секций, поэтому нужно верно определить число секций в каждом радиаторе. Количество секций рассчитывается исходя из единичной мощности секции. Для чугунного радиатора МС-160 она составляет 160 Вт, для МС-140 – 140 Вт и так далее. Единичная мощность зависит от типа материала батареи и температурного режима работы оборудования.

Производительность каждого прибора выбирается с запасом не менее 5%, иначе невозможно будет увеличить температуру батареи в предельно холодный период года. Лучше иметь незначительный запас, чем ставить впоследствии более мощный конвектор или доставлять дополнительные секции в радиатор.

Вместо отдельных радиаторов или конвекторов часто выбирают систему напольного отопления (водяной теплый пол). Об его устройстве и расчете будет написана отдельная статья.

Последним этапом, после определения мест установки отопительных приборов, производится составление схемы разводки трубопроводов.

Разводка трубопроводов отопления

Сначала определяется общий тип системы отопления. Существует три основных вида схем водяного отопления:

  1. Однотрубная;
  2. Двухтрубная;
  3. Коллекторная.

В однотрубной схеме радиаторы подключены последовательно, в двухтрубной системе – параллельно, в коллекторной конфигурации – подключаются к коллектору, независимо друг от друга. Часто эти схемы комбинируются между собой. Кроме них большой популярностью пользуется водяной теплый пол.

После выбора схемы подбирают тип подключения отопительных приборов. Конвекторы в силу своих конструктивных характеристик подключаются по общему принципу. Радиаторы имеют три основных типа подключения. Если составить рейтинг по эффективности работы, то типы подключений занимают следующие позиции:

  1. Диагональное;
  2. Боковое;
  3. Нижнее.

Схему разводки отопления нужно начертить на копии архитектурного плана (или плана БТИ) дома. Это даст понимание общей картины, упростит подсчет материалов. Чертеж с указанием диаметров трубопроводов, отопительных приборов, запорной арматуры и других элементов послужит своеобразным проектом отопления частного дома. По нему намного проще производить монтаж системы, чем делать это по памяти.

Стандартное проходное сечение подключения радиатора составляет полдюйма (Ду 15 мм – диаметр условный). Перемычки на радиаторах однотрубной схемы также монтируются из трубы внутренним Ду 15 мм. Выход из настенного котла имеет проходное сечение 20 мм, поэтому ветки системы сооружаются обычно с таким же диаметром. К конечным на ветке отопления радиаторам диаметр трубопровода снижают до 15 мм.

Выход из напольного котла имеет диаметр 1,25 дюйма. Исходя из этого размера сооружается система с постепенным снижением диаметров к конечным отопительным приборам. Или трубопроводы с диаметром выхода котла перераспределяют по направлениям (с уменьшением диаметра) возле котла – на отопление, на бойлер приготовления горячей воды, на контур теплых полов и так далее.

На этом этапе (выполнение общей схемы) процесс проектирования завершается. Производится подсчет материалов, приборов отопления, запорной арматуры, трубопроводов, фитингов и прочих элементов. Следующий этап – монтаж отопления своими руками или с привлечением специалистов.

(Просмотров 1 246 , 1 сегодня)

Рекомендуем прочитать:

Проектирование систем отопления

Система отопления – это одна из наиболее сложных инженерных систем любого сооружения. Правильное функционирование этой системы влияет не лишь на комфорт, но и на то, можно ли будет вообще эксплуатировать объект в зимнее время. Наиболее серьезный этап её внедрения – это проектирование системы отопления дома.

Проектирование систем отопления

Именно на стадии проектирования специалист осуществляет определенные расчеты, с помощью которых выбираются характеристики создаваемой системы. Во время расчетов проектировщик берет во внимание большое количество показателей, к примеру, площадь объекта, уровень теплопотерь, климатические условия в регионе и др.

Стоимость проектирования систем отопления >>

От уровня профессионализма человека, который проектирует систему отопления, зависит комфорт использования дома в различные времена года. Хороший опыт и соответствующие навыки помогают специалистам компании «Сантехник Степаныч» сделать систему отопления максимально эффективной с экономической точки зрения. Правда, экономить во время проектирования не стоит, поскольку это может стать причиной появления неоправданных затрат на топливо, предназначенное для котельной.

Фотографии работ проектирования систем отопления:

Остальные фотографии проектирования систем отопления >>

Правильное проектирование систем отопления является залогом их безопасности. Поскольку вода в системе отопления имеет высокую температуру и находится под постоянным давлением, некачественный проект или неправильная установка могут привести к серьезным проблемам. Во время создания проекта специалист обязательно учитывает соответствующие строительные нормы и правила, которые приняты в России.

Обращение к специалистам нашего проектного отдела поможет вам получить детальные рекомендации по всем сопутствующим вопросам, которые могут возникнуть у вас. Сотрудникам компании «Сантехник Степаныч» необходимо будет предоставить набор основной информации об объекте, после чего мы сможем выполнить предварительные расчеты и составить предварительное коммерческое предложение.

Проектирование системы отопления частного дома всегда происходит на базе конкретного технического задания, а также информации о сооружении, которую предоставляет клиент. Техническое задание формируется после личной встречи заказчика со специалистом компании и подписанием соответствующего договора.

Если необходимо спроектировать отопление в доме, который уже построен, сотрудник нашей компании выезжает на конкретный объект для выяснения всех параметров и нюансов.

Проектирование систем отопления - АО Гидроинжстрой

Для того чтобы система отопления работала надежно и эффективно, необходимо внимательно отнестись ко всем деталям при ее сооружении. Прежде всего, необходимо составить проект системы отопления, как и любого другого инженерного сооружения.

Что включает проект отопления

На основании измерений и расчетов, выбирается система отопления. Внимание уделяется выбору энергоносителя. Иногда их комбинируют: например, в дополнение к системе, работающей на природном газе, подключают электрическое отопление. Это позволяет сделать тепло в доме менее зависимым от перебоев в поставках энергоресурсов.

Во внимание принимается доступность и стоимость энергоресурсов, величина дома и размер жилого пространства. Выбираются типы отопительного оборудования, способы его размещения, материал и диаметр трубопроводов, если речь идет о водяном отоплении. Если используется газовое оборудование, тщательно выбирается помещение для котельной, с учетом требований эксплуатации и пожарной безопасности. В любой системе, где присутствуют продукты сгорания, нужно внимательно отнестись к проектированию дымоходов.

Кто может составить проект

Бытует мнение, что проект отопления можно составить самому, не прибегая к помощи специалистов. Это так, если у вас есть специфические знания и опыт проектирования. Цель проекта – не просто обозначить места расположения обогревательных приборов. Целью проектировщика должно быть эффективное и экономичное отопление коттеджа. Для всего этого следует учесть:

  • Архитектурные и конструкционные решения, примененные в доме;
  • Наличие естественных или искусственных источников тепла;
  • Возможные теплопотери;
  • Климатические условия в данной местности;
  • Особенности выбранной системы отопления.

Это далеко не полный список факторов, которые влияют на проектирование отопления. Однако, этого достаточно, чтобы прийти к выводу, что эту задачу должен выполнять квалифицированный специалист. Наша компания обладает необходимыми ресурсами для успешного составления проектов отопительных систем любой сложности. Пользуясь теоретическими знаниями теплотехники и богатым опытом, наши инженеры быстро, но тщательно просчитают необходимые параметры будущей системы и предложат наиболее экономичный и эффективный вариант. Но на этом их работа не заканчивается – мы поможем вам с подбором оборудования и, по желанию заказчика, либо сами осуществим монтаж отопления, либо обеспечим надзор за его выполнением.

Проектирование систем отопления – это не просто наша работа. Мы заботимся о вашем комфорте и не хотим, чтобы в вашем доме деньги «вылетали в трубу». Для нас важны наши клиенты и наша репутация. Поэтому мы надеемся на длительное сотрудничество с вами.

Проектирование систем отопления для любого дома. Проектирование систем отопления

ДАЛЬНЕЙШИЕ ЭТАПЫ ПРОЕКТИРОВАНИЯ СИСТЕМ ОТОПЛЕНИЯ

ДАЛЬНЕЙШИЕ ЭТАПЫ ПРОЕКТИРОВАНИЯ СИСТЕМ ОТОПЛЕНИЯ

Следующий этап проектирования - определение того, что есть у заказчика. Здесь имеется в виду общая площадь дома. На что влияет этот показатель?

Существует прямая связь между площадью дома и его энергоемкостью.Чем больше площадь самого объекта, тем больше энергии требуется на его обслуживание. И наоборот - чем меньше площадь дома, тем меньше энергии уйдет на его обогрев.

Когда этот показатель учтен при проектировании и монтаже систем отопления, мы переходим к анализу коммуникаций, которые подключены к этому дому. Если это электричество, то мы узнаем его мощность. Также объект может быть подключен к центральному газопроводу. Часто мы сталкиваемся с ситуациями, когда нет ни того, ни второго варианта.Тогда логичным будет поиск наиболее подходящих предложений среди альтернативных источников энергии: твердотопливные или пеллетные котлы и т. Д.

Дальнейшее развитие происходит после оценки пожеланий клиента и его финансовых возможностей при реализации выбранного варианта. Потому что в наших силах спроектировать систему на основе хорошего теплового насоса, но если заказчик не готов вкладывать средства в его реализацию, то это не стоит потраченного времени. В этом случае уважительное отношение с обеих сторон упрощает переговоры и улучшает конечный результат.

На этом этапе нам важно понять точку зрения клиента и получить его одобрение, чтобы быть уверенным, в каком направлении мы будем двигаться дальше. Заказчик получает несколько вариантов с различными техническими решениями и оборудованием, начиная от классической системы с газовыми конденсационными котлами Viessmann Vitodens 100-W или Viessmann Vitodens 200-W до тепловых насосов воздух-вода, геотермальных насосов IDM. По концепции подбираем котельную и прикидываем, какая система отопления лучше всего подходит для того или иного объекта.

В системе отопления любого типа (газовой или с воздушным / геотермальным тепловым насосом) следует обращать внимание на источники, которые будут вырабатывать тепловую энергию - радиаторы, конвекторы, теплые полы, фанкойлы. Все оговаривается с клиентом в процессе консультации. Итак, мы выясняем, на чем следует сосредоточиться и каким должен быть результат.

Системы домашнего отопления | Министерство энергетики

Отопление вашего дома потребляет больше энергии и стоит больше денег, чем любая другая система в вашем доме, обычно составляя около 42% ваших счетов за коммунальные услуги.

Независимо от того, какая у вас система отопления в вашем доме, вы можете сэкономить деньги и повысить комфорт, правильно обслуживая и модернизируя свое оборудование. Но помните, что сама по себе энергоэффективная печь не окажет такого большого влияния на ваши счета за электроэнергию, как использование всего дома. Сочетая надлежащее обслуживание и модернизацию оборудования с рекомендуемыми настройками изоляции, воздушного уплотнения и термостата, вы можете сэкономить около 30% на счетах за электроэнергию при одновременном снижении выбросов в окружающую среду.

Наконечники нагрева

  • Установите программируемый термостат на настолько низкое значение, которое комфортно зимой, и понизьте уставку, когда вы спите или вдали от дома.
  • Очищайте или заменяйте фильтры на печах один раз в месяц или в соответствии с рекомендациями.
  • Очистите регистры теплого воздуха, обогреватели плинтуса и радиаторы по мере необходимости; убедитесь, что они не заблокированы мебелью, ковровым покрытием или шторами.
  • Удаляйте воздух из радиаторов горячей воды один или два раза за сезон; если не знаете, как выполнить эту задачу, обратитесь к профессионалу.
  • Поместите термостойкие отражатели радиатора между наружными стенами и радиаторами.
  • Выключите кухню, ванну и другие вытяжные вентиляторы в течение 20 минут после того, как вы закончите готовить или принимать ванну; при замене вытяжных вентиляторов подумайте об установке высокоэффективных малошумных моделей.
  • Зимой держите шторы и шторы на окнах, выходящих на юг, открытыми в течение дня, чтобы солнечный свет проникал в ваш дом, и закрывайте их на ночь, чтобы уменьшить холод, который вы можете ощущать от холодных окон.

Выбирайте энергоэффективные товары при покупке нового отопительного оборудования. Ваш подрядчик должен иметь возможность предоставить вам информационные бюллетени по энергопотреблению для различных типов, моделей и конструкций, чтобы помочь вам сравнить потребление энергии. См. Стандарты эффективности для получения информации о минимальных рейтингах и ищите ENERGY STAR при покупке новых продуктов.

Системы отопления | Дизайнеры домов

В зависимости от вашего географического положения, обогреву вашего нового дома следует уделять особое внимание.Важно учитывать затраты на электроэнергию, качество воздуха и безопасность. Поскольку это дорогостоящая установка в любом новом доме, имеет смысл с экономической точки зрения внимательно следить за энергоэффективностью. Одно только отопление может составлять более 40 процентов расходов на электроэнергию в вашем доме, а для больших домов и семей - до 65 процентов.

Установка энергоэффективной системы отопления, которая поможет сохранить комфорт в вашем доме и сократить расходы на отопление на 40 процентов.

Первое, что вам нужно сделать, это выяснить, сколько тепла потребуется для адекватного и эффективного обогрева вашего нового дома. Требования к отоплению или «тепловая нагрузка» (как говорят профессионалы отрасли) дома зависят от климата, размера и стиля дома; уровни изоляции; Герметичность; количество полезной солнечной энергии через окна; количество тепла, выделяемого осветительными приборами и приборами; установка термостата; и другие эксплуатационные факторы. Вместе эти факторы определяют количество тепла, которое система отопления должна отдавать в ваш дом за годовой отопительный сезон.

Чтобы упростить задачу, это число (обычно измеряемое как БТЕ в год) должно определяться компетентным подрядчиком по отоплению, поскольку оно включает в себя измерение дома (включая окна), проверку уровней изоляции, возможно, даже выполнение испытания двери с вентилятором и выполнение расчетов, чтобы определить, сколько тепла потребуется в конкретном климате, в котором вы живете. Как только это будет определено, вам решать, какая система отопления будет предпочтительнее для вашего дома и от чего вы хотите, чтобы она работала. Нефть, газ, древесина и пропан - вот несколько вариантов.

Ниже приводится список доступных типов систем отопления, в том числе полезные советы об их эксплуатационных расходах и энергоэффективности, которые помогут избавиться от тепла при выборе правильной системы для вашего дома.

Типы тепла

В основном есть два способа обогрева дома: лучистое или конвективное тепло. Лучистые обогреватели нагревают объект, а не окружающий его воздух, в то время как конвекционные обогреватели наполняют комнату теплым воздухом, передавая тепло от одного объекта к другому с помощью движущегося воздуха или воды.От дизайна интерьера вашего дома будет зависеть, какая форма отопления лучше всего подходит для вашего дома. Для домов с большими открытыми пространствами, открытыми лестничными клетками и высокими потолками лучше всего подходят лучистые обогреватели, потому что они согревают вас и вашу семью, а не открытое пространство вокруг вас. Если в вашем доме много закрытых и хорошо изолированных комнат, чем конвективное тепло, это тепло для вас, потому что его очень легко контролировать, если вы правильно зонировали свой дом.

Выбор между центральным отоплением и отоплением помещений

Прежде чем вы решите, хотите ли вы центральное отопление или отопление помещений, вам необходимо выяснить, какие области вашего дома вы хотите отапливать, насколько велики комнаты и как долго вам нужно отапливать комнаты для.Создавая зоны в своем доме, вы даете себе возможность обогревать каждую зону индивидуально, что является ключом к энергоэффективности. Независимо от того, используете ли вы обогреватели или систему зонального центрального отопления, обе системы предпочтительнее использования системы центрального отопления всего дома, потому что эта система обогреет каждую комнату в вашем доме, независимо от того, используете ли вы их или нет.

Типы обогревателей

Системы центрального отопления / принудительное воздушное отопление
Большинство систем центрального отопления, используемых сегодня, являются либо системами с принудительным подогревом воздуха, либо водяными (горячая вода).Это стандартная установка, состоящая из нагревательного блока, распределительной системы и элементов управления, таких как термостаты, которые регулируют систему.

Существует несколько типов систем центрального отопления на выбор:

Системы с принудительной подачей воздуха (конвекционные обогреватели) состоят из печи, которая нагревает воздух, вентилятора, который продувает горячий воздух через распределительную систему каналов и регуляторов (термостаты) . Популярность этой системы делает тот факт, что она быстро обеспечивает тепло, а ее воздуховоды также могут использоваться для фильтрации и увлажнения воздуха в вашем доме и обеспечения центрального кондиционирования воздуха.Обратной стороной этой системы является то, что вентиляторы и воздуховоды могут быть шумными и требуют обслуживания.

Для заправки печи топливом можно использовать природный газ, электричество, жидкий пропан и масло. Газовая печь считается наиболее эффективной системой с принудительной подачей воздуха, особенно конденсационные газовые печи, которые выделяют скрытое тепло при конденсации водяного пара. Масляные печи несколько менее эффективны, потому что они производят вдвое меньше водяного пара и поэтому не подходят для процессов конденсации.Электрические печи на 100% эффективны, но очень дороги в эксплуатации и их трудно зонировать. Стоимость базовой системы с шестью розетками начинается от 2500 долларов.

Для максимальной эффективности вы должны убедиться, что система имеет высокий рейтинг (4-5 звезд на этикетке с рейтингом энергопотребления), возможность зонирования, электронное зажигание, термостат с программируемым таймером, хорошо изолированные воздуховоды и регистры положительного закрытия. .

Гидравлическое отопление работает, когда вода нагревается в бойлере (обычно с помощью масла или газа), а затем циркулирует по дому к радиаторным панелям (установленным под полом), конвекторам плинтуса или конвекторам фанкойлов (обычно называемым плинтусами), обогреть комнату конвекцией и излучением.Каждая панель имеет собственный регулирующий клапан, поэтому вы можете контролировать температуру в каждой комнате. Большинство систем работают довольно тихо и не сушат воздух в вашем доме. Большинство систем начинаются с 5500 долларов.

Для максимальной эффективности выбранная вами система должна иметь бойлер с низким содержанием воды, панели быстрого реагирования, хорошо изолированные трубы и индивидуальные регуляторы / термостаты для каждой комнаты.

Электрический тепловой насос работает, перемещая имеющееся тепло из одной области в другую одним из трех способов - воздух-воздух, вода-воздух и земля-воздух.Воздух-воздух использует конденсатор, который поглощает тепло из наружного воздуха и передает его внутреннему теплообменнику, а затем циркулирует по всему дому. Насос типа вода-воздух поглощает тепло из грунтовых или поверхностных вод, например из близлежащего пруда. Один из лучших способов - это земля-воздух, также известная как геотермальная система. Эта система использует подземные петли для поглощения тепла от земли. - Наиболее естественно возобновляемая форма энергии матери-природы - поэтому ее много, и для ее циркуляции требуется минимальное количество электроэнергии.Преимущество теплового насоса заключается в том, что он объединяет возможности нагрева и охлаждения.

Электрический тонкопленочный обогреватель - это когда тонкие пленки устанавливаются на потолке, в стеновых панелях или под напольными покрытиями для получения лучистого тепла. Он работает на «пиковом» электричестве и управляется термостатом. Стоимость электрического тонкопленочного отопления начинается от 35 долларов / м2.

Для максимальной эффективности убедитесь, что ваш дом имеет соответствующую изоляцию от нагревательной пленки, программируемые таймеры (чтобы сократить ваши счета за электроэнергию) и индивидуальные термостаты для каждой комнаты.

Обогреватели

Обогреватели предназначены для обогрева определенной зоны, а не всего дома (в некоторых случаях дровяные обогреватели могут производить достаточно тепла для всего дома). Установив индивидуальные обогреватели в разных зонах вашего дома, вы сможете лучше контролировать температуру в доме.

Есть несколько типов обогревателей, которые вы можете выбрать для помещения:

Газовые обогреватели вырабатывают конвективное или лучистое тепло, используя природный газ. Эти агрегаты могут быть установлены как на внутренних (с вертикальным дымоходом), так и на внешних стенах.Доступны блоки от 30 до 120 м2 по цене от 600 долларов.

Для максимальной эффективности использования этой системы убедитесь, что выход тепла находится на уровне пола, он имеет электронный розжиг, дымоход и дистанционный термостат.

Кондиционеры с обратным циклом - это электрические конвекционные обогреватели, которые отбирают тепло из наружного воздуха и доставляют его в ваш дом с помощью компрессора и вентилятора. Большим преимуществом использования этой системы является то, что летом она доставляет прохладный воздух. Эта система очень гибкая и может быть установлена ​​в стене или окне, как сплит-система с компрессором снаружи и консольным блоком, установленным внутри, и как мульти-сплит-система, которая имеет более одного внутреннего блока, подключенного к внешнему блоку.Он бывает разных размеров и стоит от 500 долларов. Предупреждение - поскольку сама система находится на открытом воздухе, в областях, где температура опускается ниже 5 градусов, может уменьшиться количество тепла, выделяемого системой.

Для максимальной эффективности приобретите систему с регулируемыми жалюзи и программируемым таймером.

Электрические обогреватели / панельные конвекторы доступны в виде конвекционных или лучистых обогревателей, которые используют электричество «пиковой нагрузки». Поскольку эти системы могут быть очень дорогими в эксплуатации, их следует использовать в помещениях, требующих лишь кратковременных выбросов тепла, таких как ванная или спальня.Поскольку их теплопроизводительность достигает всего 70 м2, они не могут адекватно отапливать основные комнаты в вашем доме. Стоимость этих обогревателей начинается от 200 долларов.

Твердотопливные обогреватели доступны в виде конвекционных или лучистых обогревателей, которые сжигают дрова, брикеты, уголь и т. Д. Лучшие обогреватели этого класса - герметичные обогреватели «медленного горения», котлы и печи, для которых требуется дымоход. Насколько хорошо эти обогреватели работают, зависит от качества древесины и метода эксплуатации. Стоимость этих обогревателей начинается от 800 долларов.

Камины добавляют чудесный вид дому и домашнему очагу, но являются одним из самых неэффективных способов обогрева комнаты. С повышением температуры большая часть нагретого огнем воздуха уходит в дымоход, и вы все еще прижимаетесь к огню. Но не в этом смысл иметь один - так что, если ваш бюджет позволяет, балуйтесь камином или двумя. Стоимость установки камина зависит от размера и используемых материалов, но можно с уверенностью сказать, что около 5000 долларов.

Портативные альтернативы

Если вы ищете способ сократить расходы с определенными комнатами в вашем доме, такими как запасные спальни, дополнительные ванные комнаты, закрытые патио, вы можете подумать о покупке портативных обогревателей, а не добавлять дополнительную зону в свой дом. дом.На выбор предлагается несколько обогревателей - электрические радиаторы, электрические тепловентиляторы, электрические обогреватели с естественной конвекцией, такие как маслонаполненные обогреватели, переносные газовые обогреватели и керосиновые обогреватели. Имейте в виду, что эти обогреватели - космические свиньи, и их нельзя заблокировать, поэтому вам нужно найти для них безопасный дом.

Размер / стоимость действительно имеет значение

После того, как вы определились с системой, которую хотите использовать, вам необходимо определить размер системы, необходимой для правильного и эффективного обогрева вашего дома.Выбор обогревателя подходящего размера очень важен, если вы хотите, чтобы ваш дом был удобным и доступным. Когда дело доходит до обогрева, используйте голову.

Выбор слишком большого обогревателя не только будет стоить дороже, но и не будет работать эффективно и не даст вашему дому ощущения «уюта». То же самое верно, если ваш обогреватель меньше размера. Вот почему так важно определить «тепловую нагрузку» вашего дома.

Хотя может показаться, что легко срезать углы и сказать несколько долларов на вашей системе отопления, имейте в виду, что покупная цена не равна стоимости владения.Высокоэффективные системы будут иметь более высокую начальную цену из-за задействованных передовых технологий, но деньги, которые вы сэкономите на затратах на электроэнергию, могут компенсировать разницу за короткое время. Например, геотермальная система может стоить на 30-50 процентов дороже стандартной печи с принудительной подачей воздуха, но экономия энергии может окупить разницу в течение трех лет (в течение семи лет система будет оплачена), что неплохо для системы с ожидаемая продолжительность жизни три десятилетия.

Больше, чем просто обогреватель

Имейте в виду, что независимо от того, насколько хороша система отопления, которую вы покупаете для своего нового дома, все это не имеет значения, если ваш дом не спроектирован должным образом для сохранения тепла.Посмотрите на это как на проектирование отопительного агрегата. Этот пакет должен включать не только систему отопления, которая соответствует вашему дому и образу жизни, но и дом с хорошо изолированными потолками, стенами и полами, плотно закрытыми окнами и дверями и правильным зонированием жилой и спальной зон. Очень часто спальни не зонируются должным образом, и в итоге вы получаете «сауну», где вы вынуждены замораживать другие зоны, чтобы отвести тепло, или комнату «ледяной ящик», где вы были вынуждены резко увеличить нагрузку. нагрейте в другой зоне, чтобы избежать холода.Подобные ошибки могут быть очень дорогостоящими и неудобными, поэтому продумайте каждую комнату индивидуально и подумайте о том, как ее использовать в любое время дня.

Отопление: Руководство для начинающих | Домостроение

Выбор системы отопления для вашего проекта самостоятельной постройки или ремонта представит ряд вариантов и будет одним из наиболее важных решений, которые вы примете.

Это не только повлияет на ваш опыт проживания в доме, но также определит текущие расходы на ваш дом.

Отправная точка при проектировании любой системы отопления двояка. В первую очередь вам нужно будет рассчитать, сколько тепла необходимо, для чего потребуется подробный расчет, выполненный квалифицированным инженером-теплотехником.

Кроме того, вам нужно будет выбрать свой эмиттер в самом начале процесса, поскольку это решение также повлияет на все остальное.

Выбор излучателя отопления

Три основных варианта излучателей отопления:

  • Напольное отопление: Это излучатель, как правило, выбирают многие самозастроители и расширители из-за комфорта, эффективности и дополнительного пространства на стене это дает
  • Радиаторы: Радиаторы дешевле, чем UFH, и выбор в большей степени связан с эстетикой, чем с количеством необходимого тепла.
  • Обогреватели плинтуса: Они могут многое предложить, особенно в проектах модернизации, и это что-то вроде промежуточного звена между UFH и радиаторами

Как работает базовая система отопления?

На самом простом уровне представьте, что система отопления состоит из двух частей: части, которая генерирует тепло, и части, которая распределяет это тепло по дому.

На этом раннем этапе вы также должны понимать, что тепло требуется в двух формах - для обогрева помещения (т. Е. Для поддержания тепла) и для горячей воды (т. Е. Для душа и т. Д.). Итак, самая простая из всех систем будет иметь:

  • бойлер (который использует энергию для нагрева воды и включает насос для ее перемещения)
  • трубопровод (для перемещения этой теплой воды по вашему дому)
  • эмиттеров (будь то это могут быть радиаторы или полы с подогревом)
  • Накопитель горячей воды (для хранения горячей воды для использования по мере необходимости, хотя это не требуется для комбинированного бойлера - подробнее об этом позже).

( БОЛЬШЕ: Напольное отопление или радиаторы? Выбор излучателей)

Как выбрать источник тепла

Важное решение состоит в том, использовать ли только котел или пойти по пути установки системы возобновляемой энергии, и если да, то будет ли он единственным источником тепла.

Газовый котел, дополненный солнечными тепловыми панелями или воздушным тепловым насосом, становятся все более популярными вариантами, отчасти благодаря увеличению поощрения за возобновляемое тепло (RHI - правительственная схема, направленная на стимулирование внедрения технологий производства тепла из возобновляемых источников) .

В ситуациях, когда в старых домах существует очень большая потребность в тепле, котлы на древесных гранулах по-прежнему являются хорошим вариантом. Хотя учтите, что тариф RHI не такой щедрый, как был.

Реальность остается в том, что если есть газ из сети, его трудно игнорировать. Но помимо этого доступны все варианты, и лучший и, возможно, единственный способ принять правильное решение - это начать с потребности в тепле и всех других факторов по отдельности, а не рассматривать систему отопления как единое целое.

Как управлять системой отопления

Система управления будет во многом зависеть от устанавливаемой системы.

Чтобы снизить счет за отопление, система управления должна позволять устанавливать температуру для каждой комнаты. Редко, когда в доме требуется, чтобы все комнаты отапливались до одинаковой температуры в одно и то же время (подумайте о гостевых спальнях, которые используются только время от времени).

Кроме того, как бы глупо это ни звучало, вам необходимо понимать, как работает ваша система, чтобы эффективно управлять ею, особенно с более сложной системой.

У вас может быть УФН на первом этаже и радиаторы в спальнях; может быть более одного источника тепла с котлом, дополненным солнечными батареями; и есть «интеллектуальные» системы, которые, по-видимому, узнают, когда мы хотим отапливать дом и до какой температуры.

Система управления так же важна, как и сама система отопления, и, не зная, как управлять системой, невозможно получить полную выгоду от инвестиций.

Объяснение водонагревателей

Комбинированные котлы - единственный вариант, для которого не требуется накопитель горячей воды.Помимо этого, есть ряд других причин для выбора другого варианта (включая накопитель горячей воды) - не в последнюю очередь, повышенная эффективность всех других вариантов и то, что комбинированные котлы исключают использование любых форм возобновляемой энергии.

Объем водонагревателя определяется расчетом, который учитывает потребность в обогреве помещения, количество ванных комнат и количество людей в доме.

Тогда выбирается вентилируемый или невентилируемый цилиндр.

(Изображение предоставлено:.)

Цилиндры с вентиляцией не поддерживают никакого давления, поэтому для обеспечения хорошего давления в кране или душе необходимо что-то еще, обычно напорный бак на чердаке или насос.

У вас будет медный цилиндр в вашем сушильном шкафу и расширительный бак на чердаке, а также резервуар для хранения холодной воды.

Невентилируемые цилиндры, которые включают в себя аккумуляторы тепла, действительно поддерживают давление и подают воду к выпускному отверстию под давлением сети. Но они идут с более высокой ценой и ежегодным счетом за обслуживание.

В вашем сушильном шкафу будет белый цилиндр, а на чердаке ничего нет.

(Изображение предоставлено:.)

Тепловой накопитель также будет поддерживать воду в слоях с разными температурами (так называемая стратификация), что полезно для нескольких источников тепла и требований различных типов выпускных отверстий (например, UFH и горячей воды).

Обычно поставщик или установщик направит (или укажет) вам, какой цилиндр следует установить. Совет был бы провести некоторое исследование и принять участие в принятии решения - существует довольно широкий разброс с точки зрения эффективности и цены.

Котел какого размера мне нужен?

Бойлеры бывают разных размеров (измеряются в кВт), и вам необходимо указать правильный - слишком большой котел будет не только дороже, но и будет работать менее эффективно, чем модель соответствующего размера.

Имейте в виду, что сантехники с большей вероятностью будут иметь слишком большой размер, поскольку они не хотят обратных вызовов при проблемах, связанных с небольшой моделью, а капитальные затраты в любом случае перекладываются на вас. Многие поставщики котлов предлагают онлайн-руководства по выбору правильного размера.

Вы можете нанести удар себе, добавив требуемую тепловую мощность от радиаторов или системы теплого пола (с учетом размеров комнаты, уровня изоляции и размеров окон; это обычно можно рассчитать на веб-сайтах компании, производящей радиаторы), а затем добавив 3 кВт для горячего вода и 10% буфер.

Типичные требования к котлу для большого особняка составляют около 30 кВт.

Примечание редактора: Homebuilding.co.uk сотрудничает с лучшими британскими специалистами по тепловым насосам, чтобы соответствовать вашим требованиям с их продуктами и услугами.Просто ответьте на несколько вопросов о том, что вам нужно от теплового насоса, и мы свяжем вас с подходящим партнером.

Система отопления Jargon Buster

Поскольку вода расширяется при нагревании, в системе отопления должно быть место для размещения дополнительной мощности. В традиционных системах это будет в виде расширительного бака на чердаке, но в более современных системах это будет в виде расширительного бака, расположенного рядом или внутри бойлера или водонагревателя.

Резервуар для хранения горячей воды по запросу в краны и душевые, расположенные в сушильном шкафу. В зависимости от типа системы, он либо нагревает холодную воду, подаваемую из резервуара для холодной воды, либо накапливает горячую воду, подаваемую непосредственно из котла, либо нагревает холодную воду, подаваемую непосредственно из сети.

Котел - это сосуд, который передает энергию (обычно газ, нефть или сжиженный нефтяной газ) в тепло для подогрева воды. Количество тепла, которое он может произвести, измеряется в кВт, и обычно котлы имеют мощность от 15 до 40 кВт для бытовых нужд.Обычно он включает в себя насос для подачи воды по трубам к радиаторам.

Варианты топлива для отопления: сравнение затрат

Начнем с того, что нет веских экономических причин для использования электричества для целей отопления, если вся используемая электроэнергия не производится на месте из возобновляемых источников энергии. Точно так же и сжиженный нефтяной газ не имеет большого смысла. Литр будет стоить около 47 пенсов (согласно какой?) И будет обеспечивать около 7 кВтч тепла, или около 6,7 пенсов / кВтч. Топливный мазут сейчас стоит примерно столько же за литр и будет обеспечивать около 10 кВт / ч, или около 4.8p / кВтч.

Сетевой газ (при его наличии) - самый дешевый вариант ископаемого топлива с точки зрения установки, капитальных и эксплуатационных затрат. Системы возобновляемых источников энергии по-прежнему имеют относительно высокие капитальные затраты, но их низкие эксплуатационные расходы делают их лучшим вариантом для долгосрочного использования.

Чтобы сравнить стоимость вариантов топлива, мы смотрим на капитальные затраты различных типов наряду с годовыми эксплуатационными расходами и на то, как они будут складываться с годами, ниже (на основе годовой потребности в тепле в размере 15000 кВтч / год). типичный дом.

£
Топливо Капитальные затраты * Цена топлива (за кВтч) ** Годовые эксплуатационные расходы Доход RHI Стоимость топлива за 7 лет Общая стоимость за 7 лет Стоимость топлива за 10 лет Общая стоимость за 10 лет ***
Сетевой газ 2 500 фунтов стерлингов 0,06 фунта стерлингов 850,50 фунта стерлингов н / д 8,576 фунта стерлингов фунта стерлингов фунта стерлингов
Масло £ 5,000 £ 0.04 £ 630 НЕТ £ 6,886 £ 11,886 £ 12,544 £ 22,544
сжиженный газ £ 4,000 £ 0,07 1 0255 9025 9025 12 045 фунтов стерлингов фунтов стерлингов 16 045 21 942 фунтов стерлингов 29 942 фунтов стерлингов
ASHP 7500 фунтов стерлингов 0,15 фунтов стерлингов 750 фунтов стерлингов фунтов стерлингов фунтов стерлингов 13 318
GSHP 12 000 фунтов стерлингов 0 фунтов стерлингов.15 £ 562,50 £ 2,031 £ 5,670 £ 3,453 £ 9,862 £ 7,645
Биомасса £ 15,000 £ 0,06 £ 14,762 £ 10,397 £ 18,320

* Капитальные затраты включают установку и вспомогательное оборудование
** Стоимость топлива включает инфляцию на уровне 12% для электроэнергии, газа, сжиженного нефтяного газа и нефти и 4% для биомассы
*** Стоимость 10 лет включает замену котлов для газа, сжиженного нефтяного газа и масла


Месяц зеленых домов

Чтобы совпасть с Днем Земли 2021 года, компания Homebuilding & Renovating и более широкая сеть Future Homes Network объединили свои усилия для запуска Месяца зеленых домов, в ходе которого мы поделимся всеми лучшими советами, идеями и продуктами, которые помогут вам сократить выбросы углекислого газа и сделать ваш дом зеленее.

Системы отопления в индивидуальном доме

Сегодня большинство людей, выбирая жилье, все чаще отдают предпочтение частному дому.

У квартиры, конечно, есть достоинства, но особняк - мечта. Комфортное пространство с рядом комнат, гаражом, земельным участком с красивым садом, зоной барбекю.

Одним из важных элементов при его строительстве является продуманная система отопления. Раньше все решалось отоплением.Но сегодня это намного проще и в то же время сложнее. Разные варианты отопления вызывают споры по этому поводу. Какой лучше, экономичнее, надежнее и экологичнее.

Система отопления дома должна быть в первую очередь надежной. Продумывается еще на этапе проектирования дома, создания эскизов, когда прорисовываются ниши, ямы, технические шкафы, дымоходы и зона котельной.

Системы отопления в индивидуальном доме бывают водяные, паровые, воздушные и электрические.

Водяная система отопления

Такие системы отопления для дома являются самыми популярными. Нагревательный элемент - бойлер. Горячая вода циркулирует по замкнутому контуру и по трубам распространяется по всему дому. Возвращается в котел и снова нагревается. И цикл за циклом. В зависимости от используемого топлива бывают разные типы котлов - электрические, на жидком или твердом топливе и газовые котлы. Наиболее распространены и практичны в применении газовые и электрические котлы.Газовые котлы более экономичны, безопасны и практически вечны. Для электрокотлов сегодня используется не только стационарное электричество, но и его альтернативные виды - мини-ГЭС, солнечные и ветряные батареи. К таким котлам также рекомендуется использовать электрические радиаторы. Котлы на твердом топливе также могут иметь место, так как они абсолютно автономны, а поддоны, уголь и дрова более доступны в вопросе цены.

Выбирая котел, необходимо не забывать и о его мощности, которая зависит от площади индивидуального дома.Чем больше дом, тем мощнее должен быть котел. При монтаже системы отопления очень важен выбор труб и радиаторов. Чугунные батареи дольше держат тепло; они более долговечные. Трубы также производятся из разных материалов, наиболее выгодным из которых является медь. Медь не имеет проблем с перепадами температуры и соединяется методом пайки. При установке такого типа отопления не стоит забывать и об арматуре, расширительном бачке, кранах.Правильно подобранные материалы гарантируют качественную, бесперебойную работу системы.

Паровая система отопления

В данном случае основным нагревателем является пар. Вода в котле закипает, и под действием давления пар разносится по системе, отдает тепло и возвращается в котел в водном состоянии. Паровая система отопления может быть закрытой и открытой, но в частном доме применяется очень редко.

Воздушная система отопления

Как уже было сказано ранее, выбор системы отопления необходимо делать еще на этапе проектирования дома.Пневматическая система монтируется непосредственно в корпусе конструкции; Невозможно или крайне сложно реализовать в готовом доме.

В такой системе отопления главное - теплогенератор. Воздух в нем нагревается и разгоняется по системе, по трубам. Он вытесняет холодный воздух через воздуховоды и возвращается к генератору. Воздушная система для отопления может быть принудительной и гравитационной. Соответственно, в первом варианте - есть «сила» - вентилятор, который помогает прогонять воздух, и здесь действует гравитационное физическое явление - разница температур воздуха (тепло вытесняет холод).При монтаже таких систем отопления большое внимание уделяется материалу воздуховода (текстиль, металл, пластик) и его форме, они могут быть круглыми или прямоугольными. Эти детали системы необходимо утеплить. При выборе формы, размещения воздуховодов необходима консультация специалиста. Все должно быть эргономичным и экономичным.

Электросистема отопления.

Достаточно экономически дорого. Но если смотреть на это новаторски, с использованием альтернативных источников энергии - солнечных батарей, ветряных генераторов, то это очень выгодно и экологически безопасно.

Реализация такого способа обогрева может быть нескольких видов - с помощью теплых полов, электроконвекторного обогревателя, инфракрасных длинноволновых обогревателей.

Но помните, правильно рассчитать количество необходимых инструментов с учетом площади особняка и его теплоизоляции помогут только специалисты. При монтаже электросистемы отопления важно все продумать, ведь теплый воздух может подниматься вверх, а без теплых полов просто не обойтись.

При выборе системы отопления необходимо понимать, какую схему системы отопления выбрать. Водяная система отопления может быть одно- и двухконтурной. Одноконтурный - это только отопление, а двухконтурный - и отопление, и водяное. Как движется вода, системы могут быть однотрубными, двухтрубными и коллекторными. Отличаются они качеством обогрева. Коллекторная система более расточительна при монтаже, но наиболее прогрессивна. Здесь к каждому радиатору крепится по 2 трубы, и тогда потеря тепла минимальна.Самая «холодная» и самая неудобная - однотрубная система. Здесь к радиатору подводится только одна труба. Горячая вода поступает постепенно к каждому радиатору. Приходит уже холодно. Отопление помещения минимальное. Также, в случае поломки или выхода из строя одной из батарей, система должна быть полностью отключена. Двухтрубная система отопления для особняка очень практична. К радиатору параллельно подключены две трубы. Один для подачи горячей воды, другой для возврата холодной в котел.Также, есть возможность с помощью кранов отключить необходимый радиатор, если необходимо устранить какой-либо нюанс или поломку.

Монтаж отопления осуществляется в несколько этапов.

Изначально устанавливается котел в заранее подготовленной котельной (облицовка выполняется пожаробезопасным материалом, встраиваются пристройки). Затем дымоход выводится на улицу. К котлу присоединены измерительные приборы. При необходимости ставится насос и монтируется коллектор (все зависит от вида отопления).Устанавливаются трубы и на конечном этапе подключаются радиаторы с регуляторами температурного режима, отводы. Готовая система протестирована.

Отопление - одна из важных составляющих особняка.

Все детали, описанные здесь, очень важны при проектировании и монтаже системы. Рекомендуем обратиться к профессиональным дизайнерам, монтажникам, которые смогут все правильно рассчитать и смонтировать в доме выбранную систему отопления. Вы можете быть уверены, что все ваши пожелания, количественные и качественные критерии дома будут учтены, а система отопления будет экономичной, качественной и удобной в эксплуатации.Дизайнеры сделают необходимые эскизы, проведут точные расчеты и подготовят полный пакет документов для строительства дома и монтажа системы отопления.

Желаем, чтобы с нами было комфортно и тепло работать!

Тепловая нагрузка вашего дома и ее расчет

Важнейшей частью процесса установки новой системы отопления в доме является определение тепловой нагрузки дома . Тепловая нагрузка - это количество тепла в единицу времени, которое требуется зданию (в данном случае частному дому) для поддержания заданной температуры (в данном случае уровня комфорта жителей).

Для определения точной тепловой нагрузки требуется, чтобы обученные техники выполнили расчет тепловой нагрузки ; это включает в себя сбор большого количества данных о различных аспектах дома, многие из которых вы, вероятно, даже не задумывались. Мы рассмотрим, как профессионалы в области отопления и охлаждения оценивают тепловую нагрузку вашего дома, чтобы они могли порекомендовать правильный размер и тип отопления в Нью-Сити, штат Нью-Йорк, чтобы вам было комфортно.

Позвоните в Design Air Inc, где у нас есть специалисты по расчету нагрузки, которые делают свою работу выше ожиданий клиентов.

Элементы расчета тепловой нагрузки

  • Размер дома: Для определения площади, которую должен обогревать новый обогреватель, требуется не только квадратные метры. При расчете тепловой нагрузки учитывается также объем помещений.
  • Изоляция: Насколько хорошо теплоизоляция стен и чердака улавливает тепло, имеет решающее значение для определения того, сколько тепла требуется для дома. Специалисты уделяют особое внимание чердаку, поскольку тепло поднимается и уходит быстрее всего через чердак дома, если на нем нет достаточных тепловых барьеров.
  • Теплоотдача от бытовых приборов: Любой теплогенератор в доме - холодильник, посудомоечная машина, прачечная, компьютеры, телевизоры - поднимет температуру, как и свет. Они будут влиять на тепловую нагрузку, обычно снижая ее.
  • Количество жителей: Люди также отдают тепло, а количество жителей внутри дома способствует теплу.
  • Окна и их расположение: Окна приносят в дом лучистое тепло, когда на них падает солнце.При расчете тепловой нагрузки учитывается не только количество окон, но и направления, в которые они выходят, поэтому технические специалисты могут определить, сколько солнечного света попадает в дом.
  • Другие области потери тепла: Помимо проверки изоляции, расчеты тепловой нагрузки определяют места в доме, из которых может уйти тепло, например, трещины вокруг наружных дверей, окна с плохой герметичностью, дымоходы с плохими амортизаторами и протекающие крыши.
  • Климатические условия: Наконец, количество тепла, необходимое домовладельцу, будет зависеть от типичных сезонных минимумов температуры.

Есть еще несколько соображений, но это даст вам представление о том, как выполняются расчеты тепловой нагрузки. Такие профессионалы, как наши опытные специалисты из Design Air Inc, могут выполнить эту работу тщательно и точно, так что вы получите отопление в Нью-Сити, штат Нью-Йорк, которое согреет вас в любое время года.

Теги: Тепловая нагрузка, Отопление, Новый город
Четверг, 3 апреля 2014 г., 16:52 | Категории: Отопление |

Солнечное водонагревание | WBDG

Введение

Внутри этой страницы

ЭТА СТРАНИЦА ПОДДЕРЖИВАЕТСЯ

На водяное отопление приходится значительная часть энергии, потребляемой многими жилыми, коммерческими, институциональными и федеральными объектами.В целом по стране примерно 18% энергии, потребляемой в жилых домах и 4% в коммерческих зданиях, приходится на нагрев воды. Солнечные водонагревательные системы, в которых для нагрева воды используется энергия солнца, а не электричество или газ, могут эффективно обслуживать до 80% потребностей в горячей воде без затрат на топливо или загрязнения окружающей среды и с минимальными затратами на эксплуатацию и техническое обслуживание. Солнечное водонагревание в настоящее время составляет менее 1% потенциального рынка водонагревания (около 1% жилых домов имеют солнечное водонагревание, что обеспечивает около двух третей потребностей каждого здания в нагреве воды).

Солнечные водонагревательные системы могут эффективно использоваться на всей территории Соединенных Штатов на объектах, которые имеют подходящую крышу, ориентированную на юг, или близлежащие незатененные участки для установки коллектора. Различные типы зданий могут использовать преимущества систем солнечного нагрева воды, включая бассейны, жилые дома, отели, прачечные, больницы, тюрьмы и кухни. Солнечные водонагревательные системы наиболее рентабельны для объектов со следующими характеристиками:

  • Нагрузка на нагрев воды постоянна в течение года (летом не работает)
  • Нагрузка на водонагреватель постоянна в течение недели (используйте солнечное тепло каждый день)
  • Стоимость топлива, используемого для нагрева воды, высока (примеры включают электричество, которое составляет 46% рынка водяного отопления, и пропан, который составляет 2% рынка в удаленных местах)
  • Солнечный климат (полезно, но не обязательно - в 2003 году тремя крупнейшими рынками были Флорида, Калифорния и Нью-Джерси).

Этот обзор предназначен для предоставления конкретных подробностей для федеральных агентств, рассматривающих солнечные технологии нагрева воды в рамках проекта нового строительства или капитального ремонта.

Описание

Солнечная система водяного отопления состоит из нескольких основных компонентов, в том числе:

  • Солнечные коллекторы
  • Тепловой накопитель
  • Системные элементы управления / контроллер
  • Резервный водонагреватель обычный.

Солнечный водонагреватель - это надежная технология с использованием возобновляемых источников энергии, используемая для нагрева воды.Солнечный свет падает и нагревает поверхность поглотителя в солнечном коллекторе или реальном резервуаре для хранения. Либо теплоноситель, либо реальная питьевая вода, которая будет использоваться, протекает по трубам, прикрепленным к абсорберу, и забирает тепло от него (системы с отдельным контуром теплоносителя включают теплообменник, который затем нагревает питьевую воду. ) Нагретая вода хранится в отдельном баке для предварительного нагрева или в обычном баке водонагревателя до тех пор, пока не понадобится. Если необходимо дополнительное тепло, оно вырабатывается электричеством или ископаемым топливом с помощью традиционной системы водяного отопления.

Накопление тепла обычно требуется для того, чтобы связать синхронизацию прерывистого солнечного ресурса с синхронизацией нагрузки горячей водой. Как правило, достаточно от 1 до 2 галлонов воды для хранения на квадратный фут площади коллектора. Если используется теплообменник на стороне нагрузки, для хранения может использоваться питьевая вода или непитьевая вода. Для небольших систем хранилище чаще всего осуществляется в виде стальных резервуаров, облицованных стеклом.

Активные системы имеют регулятор «дельта-Т» (разность температур) для запуска и остановки насосов.Если температура на выходе из солнечного коллектора превышает температуру на дне накопительного бака на заданную величину, например, на 6 ° C или 42,8 ° F, контроллер запускает насос. Когда эта разница температур падает ниже другого установленного значения, например, 2 ° C или 35,6 ° F, контроллер останавливает насосы. Контроллер также будет иметь функцию верхнего предела для отключения насосов, если температура в накопительном баке превышает третье значение, например, 90 ° C или 194 ° F. Из-за простоты и невысокой стоимости контроллера дельта-Т целесообразно сохранять средства управления независимыми от какой-либо системы управления энергопотреблением всей установки, хотя желательно включать некоторые показатели производительности системы, такие как выходной сигнал измерителя Btu или предварительный нагрев. датчик температуры бака в системе управления зданием.

Солнечные водонагреватели экономят энергию, предварительно нагревая воду до обычного водонагревателя. Солнечные системы горячего водоснабжения обычно рассчитаны на от 40% до 70% нагрузки по нагреву воды. Резервный обычный нагреватель по-прежнему необходим для удовлетворения 100% пикового спроса на горячую воду в целом, особенно в пасмурные дни или когда солнечная система не работает.

Типы и стоимость технологий

Типы коллекторов

Хотя все солнечные водонагревательные системы используют один и тот же основной метод улавливания и передачи солнечной энергии, они делают это с помощью трех специальных технологий, которые различают разные коллекторы и системы.Различия важны, потому что разные потребности в нагреве воды в разных местах лучше всего удовлетворяются с помощью определенных типов коллекторов и систем.

Материалы и компоненты, используемые в солнечных водонагревательных системах, различаются в зависимости от ожидаемого диапазона рабочих температур.

Низкотемпературные системы (неглазурованные) обычно работают при низкой температуре, до 18 ° F (10 ° C) выше температуры окружающей среды, и чаще всего используются для обогрева плавательных бассейнов. Часто вода в бассейне холоднее воздуха, и изоляция коллектора была бы контрпродуктивной.Низкотемпературные коллекторы изготавливаются из полипропилена или других полимеров со стабилизаторами ультрафиолета. Проходные каналы для воды в бассейне отформованы непосредственно в пластине абсорбера, и вода в бассейне циркулирует через коллекторы с помощью циркуляционного насоса фильтра бассейна. По состоянию на 2004 год обогреватели для бассейнов стоили от 10 до 40 долларов за квадратный фут.

Небольшой образец не застекленного низкотемпературного солнечного коллектора, показывающий проточные каналы и коллекторную трубу.

Небольшой образец среднетемпературного плоского пластинчатого коллектора, показывающий покровное стекло, изоляцию, медную пластину-поглотитель и проточные каналы.

Среднетемпературные системы производят воду на 18–129 ° F (на 10–50 ° C) выше наружной температуры и чаще всего используются для нагрева воды для бытового потребления. Однако также можно использовать солнечные водонагревательные коллекторы средней температуры для отопления помещений в сочетании с конвекционными змеевиками с принудительной вентиляцией или лучистыми полами.

Среднетемпературные коллекторы обычно представляют собой плоские пластины, изолированные покровным стеклом с низким содержанием железа и изоляцией из стекловолокна или полиизоцианурата. Отражение и поглощение солнечного света в покровном стекле снижает эффективность при низких перепадах температур, но требуется, чтобы стекло сохраняло тепло при более высоких температурах.Используется медная пластина поглотителя с приваренными к ребрам медными трубками. Чтобы уменьшить потери на излучение коллектора, пластина поглотителя часто обрабатывается селективной поверхностью из черного никеля, которая имеет высокую поглощающую способность в коротковолновом солнечном спектре, но низкую излучательную способность в длинноволновом тепловом спектре. По состоянию на 2004 год среднетемпературные системы стоили от 90 до 120 долларов за квадратный фут площади коллектора.

Крупным планом - вакуумированная стеклянная трубка с черной медной абсорбирующей пластиной внутри.

В высокотемпературных системах используются вакуумные трубки вокруг приемной трубки для обеспечения высокого уровня изоляции и часто используются фокусирующие изогнутые зеркала для концентрации солнечного света.Высокотемпературные системы требуются для абсорбционного охлаждения или выработки электроэнергии, но они также используются для среднетемпературных применений, таких как коммерческое или общественное водяное отопление. Из-за механизма слежения, необходимого для удержания фокусирующих зеркал обращенными к солнцу, высокотемпературные системы обычно очень большие и устанавливаются на земле рядом с объектом. Сами вакуумные трубчатые коллекторы стоят около 75 долларов за фут², но использование изогнутых зеркал и экономия на масштабе позволяют снизить эту стоимость для систем большого размера до относительно низкой стоимости - от 40 до 70 долларов за фут² (2004 г.).

Эффективность солнечного коллектора варьируется в зависимости от того, насколько высокая температура на входе коллектора относительно температуры окружающего воздуха. На следующем рисунке показаны типичные кривые КПД для трех типов коллекторов. Обратите внимание, что недорогие неглазурованные коллекторы очень эффективны при низких температурах окружающей среды, но эффективность очень быстро падает при повышении температуры. Они обеспечивают лучшую производительность для низкотемпературных применений, но для эффективного достижения более высоких температур требуются застекленные коллекторы.Вакуумные трубы необходимы для достижения более высоких температур воды, что необходимо для охлаждения и некоторых промышленных технологических процессов нагрева.

КПД типовых коллекторов

Типы солнечных водонагревательных систем

Типы солнечных водонагревательных систем подразделяются на следующие типы:

  • Активный . Требуется электроэнергия для включения насосов и / или органов управления.
  • Пассивный . Для циркуляции нагретой воды полагается на плавучесть (естественная конвекция), а не на электроэнергию.Системы Thermosyphon размещают резервуар для хранения над солнечным коллектором, в то время как коллекторы со встроенным коллектором-накопителем размещают накопитель внутри коллектора.
  • Прямой . Нагревает питьевую воду прямо в коллекторе.
  • Косвенный . Нагревает пропиленгликоль или другой теплоноситель в коллекторе и передает тепло питьевой воде через теплообменник.

Типы солнечных водонагревательных систем

Затраты на технологии

Стоимость системы будет варьироваться в зависимости от географического положения, использования воды и тарифов на коммунальные услуги.Установленные затраты на квадратный фут для коллекторов варьируются от 10 долларов для низкотемпературных систем, используемых для обогрева бассейнов, до 225 долларов для отдельных небольших систем для жилых помещений. Наименьшая стоимость достигается при использовании больших центральных систем отопления, используемых для обогрева больших помещений с большими объемами и высокой температурой воды. Однако большинство систем водяного отопления с остеклением попадают в диапазон установленных затрат от 60 до 150 долларов за квадратный фут площади коллектора. Системы нового строительства обычно имеют лучшую экономику, чем проекты модернизации, из-за меньших затрат на установку.Новые недорогие пластиковые комплекты для солнечного нагрева воды значительно снизили затраты на установку, но они не работают так же хорошо, как некоторые традиционные системы в условиях более высоких температур.

Стоимость будет зависеть от географического положения и размера системы. Установленные затраты на квадратный фут для полных систем варьируются от 60 долларов за квадратный фут для большой системы в месте с конкурентоспособной солнечной промышленностью до 225 долларов за квадратный фут для небольшой системы в удаленном месте. Стоимость также зависит от типа системы: неглазурованные низкотемпературные коллекторы стоят намного дешевле, чем лучше изолированные.

Приложение

Решая, подходят ли солнечные водонагревательные системы для конкретного строительного проекта, необходимо учитывать несколько факторов. Солнечные водонагревательные системы пригодны для многих приложений по всей стране, но особое внимание следует уделить проектам, в которых:

  • Избегаемые затраты на энергию высоки (газ недоступен, тарифы на электроэнергию выше 0,034 доллара США / кВтч)
  • Существует надежная и постоянная потребность в горячей воде (например, в жилых помещениях, лабораториях или больницах).
  • На наклонной поверхности достаточно высокая среднесуточная интенсивность солнечной радиации (более 4.5 кВтч / м² / день - хотя, если предотвращенные затраты достаточно высоки, солнечный водонагреватель эффективен в большинстве климатических условий)
  • Энергетическая безопасность важна (например, на международной базе, где поставки энергии могут быть прерваны).

Для крупных объектов чаще всего используются активные непрямые системы. Для небольших предприятий в мягком климате с умеренной угрозой замерзания пассивные прямые или косвенные системы также являются жизнеспособным вариантом.

Руководство Федеральной программы управления энергетикой (FEMP) по интеграции возобновляемых источников энергии в федеральное строительство содержит дополнительную информацию об оценке вариантов использования возобновляемых источников энергии.

Экономика

Экономия денег от установки солнечного водонагревателя зависит от множества факторов, включая климат, количество горячей воды, потребляемой в данном месте, затраты на обычное топливо, требуемую температуру воды и производительность системы. Однако в среднем установка солнечного водонагревателя снизит счета за нагрев воды на 50-80%.

Общее практическое правило для федеральных предприятий состоит в том, что солнечная установка для нагрева воды окупится в течение 10–15 лет при установке против электричества.Как указано в Законе об энергетической независимости и безопасности 2007 года, ожидаемый срок службы солнечной водонагревательной системы, используемой для анализа жизненного цикла, составляет 40 лет, что означает, что предприятие может рассчитывать на 30 лет «бесплатной» энергии.

Системы нового строительства обычно имеют лучшую экономичность, чем проекты модернизации, из-за меньших затрат на установку. Новые недорогие пластиковые комплекты для солнечного нагрева воды значительно снизили затраты на установку, но они не работают так же хорошо, как некоторые традиционные системы в условиях высоких температур и большого объема.Для федеральных объектов установка возобновляемой энергии должна окупаться в течение срока службы системы, включая время / стоимость денег, чтобы она была рентабельной. Ключевой параметр - отношение сбережений к инвестициям. Отношение сбережений к инвестициям более 1,0 было бы рентабельным. Федеральные стандарты анализа затрат жизненного цикла изложены в положении 10 C.F.R. Статья 436.

Агентства часто могут улучшить экономику системы и получить доступ к дополнительным стимулам, когда используются альтернативные механизмы финансирования проектов.Среди вариантов финансирования проектов в области возобновляемых источников энергии - контракт на энергосбережение и программы коммунальных услуг. FEMP заключила бессрочные контракты на количество, по которым любое федеральное агентство может оформлять заказы на поставку солнечных водонагревательных систем в рамках контракта на энергосбережение. Некоторые коммунальные предприятия предлагают скидки, аренду или другие программы солнечного нагрева воды.

Руководство

FEMP по интеграции возобновляемых источников энергии в федеральное строительство содержит дополнительную информацию о финансировании проектов использования возобновляемых источников энергии для федеральных строительных проектов.

Полный список стимулов представлен в базе данных государственных стимулов для возобновляемых источников энергии и повышения эффективности (DSIRE). Свяжитесь с местной коммунальной компанией для получения более подробной информации.

Оценка доступности ресурсов

Несколько факторов влияют на то, есть ли у участка хороший ресурс для солнечного нагрева воды. Во-первых, количество солнечного излучения, которое получает сайт. Первая карта показывает базовую солнечную радиацию, доступную в Соединенных Штатах. Как отмечалось ранее, многие объекты со средней интенсивностью солнечной радиации выше 4.5 кВтч / м² в день следует тщательно рассмотреть для солнечного нагрева воды.

Но даже участок с менее привлекательным солнечным ресурсом может иметь хороший потенциал для солнечного нагрева воды, если компенсируемый им тариф на электроэнергию достаточно высок или имеются стимулы. Чтобы изобразить это, Национальная лаборатория возобновляемых источников энергии (NREL) составила серию карт, которые объединяют солнечные ресурсы с предполагаемой стоимостью системы и отображают факторы, необходимые для обеспечения рентабельности системы. Эти карты доступны для систем, которые будут компенсировать использование электроэнергии, и для систем, которые будут компенсировать использование природного газа.

В качестве примера на двух приведенных ниже картах показан тариф на электроэнергию, необходимый для обеспечения рентабельности солнечной системы нагрева воды. Одна карта предполагает стоимость установленной системы в 75 долларов за квадратный фут площади коллектора (вероятно, для более крупной коммерческой системы), а вторая предполагает стоимость в 150 долларов за квадратный фут (меньшая система). Первая карта показывает, что большая часть страны могла бы с минимальными затратами использовать солнечное нагревание воды по цене 75 долларов за фут², если компенсационная стоимость электроэнергии превышает 0,06 доллара за киловатт-час. Доступные стимулы улучшат это еще больше.

Тарифы на электроэнергию, необходимые для создания рентабельной системы солнечного нагрева воды по цене 75 долл. / Фут². На этой карте не учтены доступные финансовые стимулы.

Вторая карта также включает льготы, доступные для федеральных агентств. Даже при повышенных системных затратах тарифы на электроэнергию ниже 0,05 долл. США / кВтч позволят обеспечить рентабельный солнечный нагрев воды в Аризоне или Висконсине, но системе в Вайоминге, возможно, потребуется компенсировать розничный тариф на электроэнергию в размере 0,09–0,11 долл. США / кВтч для обеспечения безубыточности.Конечно, ставки безубыточности значительно изменяются, если стоимость системы отличается от предположений карт или если стимулы меняются от изображенных.

Тарифы на электроэнергию, необходимые для создания рентабельной системы солнечного нагрева воды стоимостью 150 долл. / Фут². Эта карта учитывает финансовые стимулы.

Инструменты анализа

Чтобы определить, является ли проект возможным кандидатом на использование солнечной энергии для нагрева воды, агентства могут использовать программу Federal Renewable Energy Screening Assistant.Этот программный инструмент на базе Microsoft Windows, разработанный NREL, проверяет федеральные проекты в области возобновляемых источников энергии на предмет экономической целесообразности. Он также оценивает многие возобновляемые технологии, включая солнечное водонагревание, фотоэлектрическую энергию и ветер. Несколько более подробный инструмент скрининга предоставляется RETScreen International.

После того, как предварительная жизнеспособность будет установлена, в конечном итоге потребуется оценить производительность системы для получения более точных инженерных данных и экономического анализа.Это может быть выполнено с помощью программного обеспечения для ежечасного моделирования или с помощью методов ручной корреляции на основе результатов ежечасного моделирования. Для этой задачи рассмотрите возможность использования:

  • F-CHART, метод корреляции, доступный в Университете Висконсина
  • TRNSYS, программа моделирования переходных систем, доступная в Университете Висконсина.

Рекомендации по проектированию

Солнечные водонагревательные системы должны быть спроектированы таким образом, чтобы минимизировать стоимость жизненного цикла.Разработка системы, обеспечивающей 100% нагрузки солнечной энергией, никогда не будет экономически выгодной из-за чрезмерных вложений в площадь коллектора и объем хранилища. Стоимость жизненного цикла может быть минимизирована путем разработки системы, которая выдерживает 100% нагрузки в самый солнечный день года. Такая система обычно обеспечивает около 70% годовой нагрузки. Другие конструктивные особенности включают техническое обслуживание, защиту от замерзания, защиту от перегрева, эстетику крепления коллектора и ориентацию. Кроме того, программы скидок на коммунальные услуги могут налагать дополнительные требования к конструкции.Например, солнечная система нагрева воды на Гавайях должна соответствовать 90% нагрузки, чтобы иметь право на скидки от компании Hawaiian Electric Company.

При проектировании солнечной системы водяного отопления рекомендуются определенные шаги. Во-первых, важно обеспечить правильное расположение солнечных коллекторов. Наилучшая годовая отдача энергии достигается при обращении к экватору с наклоном вверх от горизонтали, равным местной широте. Недавние исследования показывают, что адекватные характеристики могут быть получены при углах наклона и ориентации, которые значительно отличаются от этого.

В континентальной части США коллекторы должны быть повернуты в пределах 30 ° от истинного (немагнитного) юга для максимальной производительности. Также важно оптимизировать наклон собирающей решетки. Поверхности, наклоненные вверх от горизонтали под углом минус 15 ° к широте, максимизируют приток солнечной энергии летом, но снижают приток энергии зимой. Поверхности, наклоненные вверх на широту плюс 15 °, максимизируют приток солнечной энергии зимой и обеспечивают более равномерную подачу солнечной энергии в течение всего года. Угол наклона, равный местной широте, обеспечивает близкий к максимальному круглогодичному приросту солнечной энергии и обычно подходит для солнечного нагрева воды.Обычно приемлемо монтировать коллекторы заподлицо на скатной крыше - и как можно ближе к оптимальной ориентации - чтобы снизить затраты на установку и улучшить внешний вид. Карты и таблицы солнечных ресурсов США размещены в Центре данных по возобновляемым ресурсам NREL.

Во-вторых, повреждение может быть вызвано замерзанием воды в проточных каналах коллектора или соединительном трубопроводе. Существует несколько стратегий защиты от замораживания. Наиболее распространенным является циркуляция раствора пропиленгликоля (никогда не используйте токсичный этиленгликоль) и воды в коллекторном контуре непрямой системы.Другая стратегия состоит в том, чтобы слить воду из коллектора обратно в сливной резервуар, размер которого позволяет вместить всю жидкость контура коллектора. Такая конфигурация с обратным сливом имеет дополнительное преимущество, заключающееся в защите системы от чрезмерных температур, если потребление горячей воды снижается из-за сезонного использования, реконструкции или отпуска. Там, где замерзание не является обычным явлением, функция контроллера, которая обеспечивает циркуляцию воды в контуре коллектора, когда температура приближается к нулю, в сочетании со значениями защиты от замерзания может быть адекватной, но может значительно снизить полезный выигрыш в энергии.

Еще одним шагом является создание регулирующего клапана и возможности байпаса. Клапан темперирования очень важен для обеспечения подачи воды с постоянной температурой в краны, даже когда накопление солнечной энергии значительно превышает заданное значение водонагревателя. Байпасные трубопроводы и клапаны позволяют обычной системе обеспечивать горячую воду, если солнечная система отопления по какой-либо причине не работает.

Наконец, необходимо проводить периодическое обслуживание всех систем. Проверьте наличие явных повреждений, например, сломанного стекла коллектора или мокрой изоляции труб.Проверьте pH и точку замерзания теплоносителей. Сравните датчики контрольной температуры с термометрами, чтобы убедиться, что датчики работают. Также не забудьте проверить правильность работы насоса и других функций системы. Для простого комплексного теста проверьте температуру резервуара для предварительного нагрева - после солнечного дня в нем должно быть жарко. Более подробные количественные тесты можно найти в руководствах по проектированию ASHRAE. Для получения дополнительной информации см. Страницы «Ввод здания в эксплуатацию и техническое обслуживание, ориентированное на надежность».

В частности, при интеграции солнечной системы водяного отопления в более крупный строительный проект обязательно:

  • Включить солнечные панели на крыше с выходом на южную сторону в архитектурную программу и конструктивный дизайн
  • Спроектировать крышу, чтобы выдержать дополнительный вес солнечных водонагревательных панелей, включая их физический вес и ветровую нагрузку
  • Рассмотрите интегрированные конструкции солнечной тепловой крыши
  • Свести к минимуму проникновение в крышу
  • Обеспечить достаточно места в помещении для нагревательного оборудования для размещения резервуаров для солнечного отопления, насосов и оборудования
  • Обеспечить проход для прокладки сантехники и электропроводки от крыши до помещения с оборудованием
  • При включении обогрева помещения вместе с подогревом воды, интегрируйте солнечную тепловую систему с системой отопления здания через теплообменник для обогрева помещения

Для больших систем более низкая стоимость обычно достигается за счет установки солнечных коллекторов на незатененном участке земли рядом со зданием и рядом с отопительным оборудованием для предотвращения потерь.

Превосходное руководство по проектированию и установке солнечных водонагревателей в промышленных масштабах было выпущено в 1980-х годах компанией ASHRAE на основе опыта использования активной солнечной энергии в рамках программы «Солнечная энергия в федеральных зданиях». Эти три тома охватывают проектирование, установку и подготовку к эксплуатации и техническому обслуживанию вручную и доступны в Solar Rating and Certification Corporation.

Эксплуатация и обслуживание

Затраты на эксплуатацию и техническое обслуживание каждой солнечной системы водяного отопления оцениваются в половину от 0.5–2% от начальной стоимости в год, в зависимости от типа и конструкции системы. Oamp; M аналогичен тому, который требуется для любого контура водяного отопления, и может быть предоставлен персоналом объекта с привлечением экспертов, если что-то выйдет из строя. Регулярно плановое ТО включает:

  • Проверка солнечных коллекторов и рам на предмет повреждений и определение местоположения сломанных или протекающих трубок для замены
  • Проверка правильности положения всех клапанов
  • Осмотр и уход за изоляцией труб и защитными материалами для минимизации потерь и поддержания защиты от замерзания
  • Проверка затяжки монтажных разъемов и ремонт любых изогнутых или корродированных монтажных компонентов
  • Определение того, затеняют ли массив какие-либо новые объекты, такие как рост растений, и, если возможно, переместить их
  • Ежегодная очистка массива простой водой или мягким средством для мытья посуды (не используйте щетки, любые типы растворителей, абразивов или агрессивных моющих средств)
  • Проверка всех соединительных трубопроводов на герметичность и ремонт поврежденных компонентов
  • Проверка сантехники на предмет коррозии
  • Наблюдение за рабочими показателями температуры и давления для обеспечения правильной работы насосов и органов управления
  • Обеспечение работы насоса в солнечный день, а не ночью
  • Использование инсоляционного измерителя для измерения падающего солнечного света и одновременного наблюдения за температурой и выходом энергии на лицевой панели контроллера.Сравните эти показания с исходной эффективностью системы (дополнительные тесты см. В руководствах ASHRAE).
  • Проверка индикаторов состояния лицевой панели контроллера и сравнение индикаторов с измеренными значениями
  • Документирование всех операций по эксплуатации и техническому обслуживанию в рабочей книге и предоставление этой рабочей книги всему обслуживающему персоналу
  • Ежегодная промывка резервуара для хранения питьевой воды от отложений
  • Промывка и заливка теплоносителя каждые 10 лет
  • Промывка системы для удаления накипи из-за плохого качества воды при необходимости (только части системы с питьевой водой)
  • Замена расходуемого анода в резервуаре для хранения при необходимости.

Дополнительное обслуживание может включать замену отключенных датчиков температуры, замену конденсаторов и двигателей насоса, устранение утечек или повреждений от замерзания, а также замену стекла, разбитого градом или вандализмом. В какой-то момент - обычно более 10 лет - может потребоваться замена резервуара.

Особые соображения

Особые соображения, которые следует учитывать при проектировании и установке солнечных систем горячего водоснабжения, включают доступ к солнечной энергии, права на использование солнечной энергии, а также соответствующие нормы и стандарты.

Доступ к солнечной энергии и права на солнечную энергию

Законы о доступе к солнечной энергии защищают право потребителя устанавливать и эксплуатировать системы солнечной энергии в доме или на предприятии, включая доступ собственности к солнечному свету. Доступ к солнечному свету относится к способности одного объекта недвижимости продолжать получать солнечный свет через границы участка без препятствий со стороны ближайшего дома или здания, ландшафта или других препятствий. Наиболее распространенные типы законов о доступе к солнечной энергии - это сервитут и права на использование солнечной энергии.

Солнечный сервитут дает владельцам солнечных энергетических систем право на постоянный доступ к солнечному свету без препятствий со стороны соседской собственности и предотвращает будущую застройку собственности, которая может ограничить доступ к солнечной энергии.Соглашения об установлении солнечного сервитута должны быть в письменной форме и подлежат тем же требованиям регистрации и индексации, что и другие имущественные права. Большинство договоров об установлении солнечного сервитута предусматривают следующие элементы:

  • Описание . Размеры сервитута, включая вертикальные и горизонтальные углы и необходимые часы солнечного света, в течение которых близлежащие здания, растительность или другие сооружения не могут препятствовать попаданию прямого солнечного света в солнечную энергетическую систему.
  • Ограничения .Ограничения, накладываемые на ландшафтный дизайн и растительность, конструкции и другие объекты, которые могут ухудшить или затруднить прохождение солнечного света через сервитут и повлиять на работу солнечной энергетической системы.
  • Условия . Условия, если таковые имеются, в соответствии с которыми сервитут может быть пересмотрен или прекращен.

Права на использование солнечной энергии обеспечивают защиту домов и предприятий, ограничивая или запрещая частные ограничения (например, договоренности и подзаконные акты соседства, постановления местных органов власти и строительные нормы) на установку систем солнечной энергии.Около дюжины штатов приняли законы о правах на солнечную энергию, которые ограничивают ограничения, которые могут накладываться соглашениями соседства и / или местными постановлениями на установку солнечного оборудования. Законы различаются по положениям о защите солнечного оборудования, типам покрываемых зданий, применимости к новому и существующему строительству и обеспечению соблюдения прав. Расплывчатые или отсутствующие положения в законах о правах на солнечную энергию привели к судебным искам и задержкам в ряде штатов.

Использование солнечного нагрева воды в соответствии с директивами администрации:

  • Распоряжение 13693 «Планирование обеспечения устойчивости федерального правительства в следующем десятилетии»
  • Закон
  • об энергетической политике 1992 г. (EPAct) предписывает агентствам:
    • «включает возобновляемые источники энергии [например, солнечное нагревание воды] наряду с мерами по повышению энергоэффективности» (раздел 542 Закона о национальной политике в области энергосбережения),
    • «демонстрируют новые технологии и включают экологические преимущества, такие как сокращение выбросов парниковых газов, в критерии отбора демонстрационных технологий» (Раздел 549),
    • «включают рекомендации по рентабельным проектам использования возобновляемых источников энергии» (Раздел 550).
  • Закон об энергетической политике 2005 г. (EPACT), который требует, чтобы федеральные предприятия удовлетворяли 30% своих потребностей в горячей воде за счет солнечной энергии, при условии, что это будет экономически эффективным в течение всего срока службы системы.
  • Указ Президента № 13514, который расширяет требования к снижению энергопотребления и производительности EISA 2005 и последующих нормативных актов.

Установить все солнечное водонагревательное оборудование в соответствии с отраслевыми стандартами, в том числе:

Дополнительные ресурсы

Сертификат монтажника солнечного отопления

Североамериканский совет сертифицированных специалистов по энергетике (NABCEP) предоставляет добровольную сертификацию установщикам слуховых аппаратов на солнечных батареях.Сертификация установщика солнечного отопления - это добровольная сертификация, которая обеспечивает набор национальных стандартов, по которым установщики солнечного отопления, обладающие навыками и опытом, могут выделиться среди своих конкурентов. Сертификация обеспечивает определенную степень защиты общественности, давая им возможность оценивать компетентность практикующих специалистов.

Программы сертификации оборудования

The Solar Rating and Certification Corporation (SRCC) - независимая некоммерческая торговая организация, которая создает и внедряет программы сертификации солнечного оборудования и стандарты рейтинга.SRCC сертифицирует сборщиков и публикует рейтинги производительности и уравнения эффективности сборщиков (необходимые для прогнозирования производительности системы в целом) в соответствии со своим стандартом OG-100. SRCC разработала рейтинг и программу сертификации солнечных водонагревательных систем, сокращенно OG300, для повышения производительности и надежности солнечных продуктов. Сводка сертифицированных SRCC рейтингов солнечных коллекторов и водонагревательных систем, в которой перечислены характеристики сертифицированной продукции, доступна бесплатно.

Сайты

  • Управление энергетической информации выпускает очень подробные отчеты о солнечной энергетике и использовании солнечного нагрева воды, включая отчет о деятельности производителей солнечных коллекторов.
  • Национальная лаборатория возобновляемых источников энергии (NREL) предоставляет обширную информацию о солнечном нагреве воды, включая отличные карты и таблицы солнечных ресурсов в США и во всем мире.
  • Ассоциация производителей солнечной энергии предлагает каталог производителей, дистрибьюторов, подрядчиков и консультантов по проектированию для производства горячей воды от солнечной энергии. Есть также несколько государственных глав ОВОС, которые являются полезными ресурсами и источниками региональных участников торгов по проектам.
  • Solar Rating & Certification Corporation - это некоммерческая организация, которая предоставляет авторитетные рейтинги производительности, сертификаты и стандарты для солнечной тепловой продукции с целью защиты и предоставления рекомендаций для потребителей, поставщиков стимулов, правительства и отрасли.
  • Solar-Estimate - это бесплатная государственная служба, предлагающая инструменты для оценки солнечной энергии и поддерживаемая Министерством энергетики и Комиссией по энергетике Калифорнии.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
