Проекты крыш частных домов — составляем самостоятельно

Многие люди хотят иметь собственный загородный дом, куда можно съездить на выходные и отдохнуть от городской суматохи. Начинать строительство нужно с составления проекта. Однако особое внимание нужно уделить созданию плана крыши здания.

Проектирование крыши

Проекты крыш на сегодняшний день создаются с помощью специальных компьютерных программ. Если в подобном деле опыта нет, рекомендуется воспользоваться услугами квалифицированных архитекторов, большинство из которых способны предложить готовые варианты крыш частных построек. Подходящий вариант следует выбирать исходя из личных предпочтений.

В случае самостоятельной разработки плана строительства крыши важно знать её устройство, а также то, какие материалы надо применять в конкретном случае. Важно разобраться, для чего необходима каждая деталь кровли. Если нет знаний устройства крыши, качественный проект составить не удастся. К основным элементам крыши можно отнести следующие:

1. Обрешётка. На данную часть крепится утеплительный материал и кровля. Обрешётка крепится к стропильным опорам.

   Обрешётка служит основанием для фиксации утеплителя и кровельного материала

2. Внутренние опоры. Они устанавливаются для того, чтобы нагрузка от кровли могла быть распределена одинаково на всю конструкцию здания.
3. Коньковый прогон. К этой детали будут крепиться стропила. Представляет собой длинную, часто составную, балку большого сечения.

   Коньковый прогон задаёт верхнюю границу кровли и образует стык двух скатов

4. Стропила. Образуют каркас крыши и являются основанием для обрешётки. Могут быть наслонного или висячего типа. Если планируется сделать проект с висячими стропилами, то в качестве основы для них должны использоваться две крайние опоры. Элементы могут работать на изгиб и на сжатие. Висячие стропила применяют в основном для мансардных построек. Стропильные ноги наслонного типа должны опираться на обе крайние точки опорных деталей и на несколько внутренних. Элементы могут работать исключительно на изгиб.

   Наслонные стропила монтируются в случае, если в доме есть капитальная перегородка

5. Диагональные связки. С их помощью скрепляются стропила и мауэрлат. Также называются раскосами.
6. Мауэрлат. Это специальные рейки, которые укладываются по нижнему периметру конструкции. На них будет опираться система стропил. Монтируется заподлицо со стенкой. Элементы следует тщательно гидроизолировать со стороны стены.

   Мауэрлат укладывается по верхнему торцу стен и служит связующим звеном между каркасом здания и кровельной системой

7. Кровельный материал. Внешняя часть крыши, которая выполняет декоративную функцию и защищает строение от атмосферных воздействий.

   Кровельный материал является финишным покрытием, ради которого собирается весь каркас крыши

Детали скрепляются друг с другом за счёт небольших шпилек, которые называют ершами. Кроме этого, под стропильные ноги в некоторых случаях вырезаются опорные ниши, которые скрепляются проволокой из стали толщиной примерно 4–6 мм.

Чтобы возвести систему стропил, следует использовать качественную древесину. Иногда можно встретить металлические конструкции, однако древесина является более доступным материалом. Для стропильных опор применяют брус от 40х150 мм до 100х250 мм. Выбор размеров материалов будет зависеть от расстояния между опорами, расчётной нагрузки и особенностей конструкции кровли. Сечение стропил определяется исходя из их длины.

Таблица: параметры материалов для крыши

Формы крыши

В индивидуальном строительстве существует несколько форм крыши:

1. Плоская кровля. Подобная конструкция становится выгодной, если под ней планируется чердачное помещение, а не полноценная мансарда. Она может быть тёплой: так как уклон минимален, есть возможность закладывать большое количество утеплительного материала. Крыша может применяться для зданий любой конфигурации, даже той, в которой скатная кровля покажется изломанной и крупногабаритной. Плоскую кровлю часто делают эксплуатируемой. На ней может быть организовано добавочное пространство для отдыха. Однако проект такой крыши должен предусматривать устройство системы снеготаяния, которая предотвратит скапливание снега и льда в большом количестве. Конструкция не является популярной в России, поэтому мало компаний способны грамотно составить проект такой крыши.

   Плоские крыши часто делают эксплуатируемыми: на них устраивают сады, оранжереи, места отдыха и даже автостоянки

2. Крыша с одним скатом. Такую конструкцию изготовить проще всего. Она подойдёт для зданий с величиной пролёта в 6–7 м. Направление наклона к северу позволит создать окна большой ширины с южной части фасада. К югу рекомендуется устраивать солнечные коллекторы по всему основанию крыши. Этот тип постройки допускает применение листовых кровельных материалов больших размеров. Крыша с одним скатом подойдёт как для крупного здания, так и для маленьких построек — гаражных помещений или веранд. В проекте можно предусмотреть наличие нескольких конструкций с единым скатом, которые совмещены в единую конструкцию и имеют наклоны в различных направлениях. Уклон должен быть маленьким, чтобы не было необходимости в возведении стен слишком большой высоты.

   При устройстве односкатной крыши всегда существует компромисс: угол наклона нельзя делать слишком большим, чтобы не сооружать очень высокую лицевую стену, но он должен обеспечивать свободное отведение выпавших осадков

3. Крыша с двумя скатами. Эта конструкция является самой популярной и доступной. Крыша идеально покрывает любое строение, образуя надстройку треугольной формы. Двускатную кровлю рекомендуется выбирать, если требуется устроить мансардное помещение. Окна, которые размещаются во фронтонах, смогут обеспечить должный уровень проветривания и освещённости. Для мансардного помещения довольно часто применяется модифицированная вариация двускатной крыши — ломаная конструкция, которая отличается более крутым уклоном нижней части (70–80° в сравнении с верхней 28–30°). Это даёт возможность существенно увеличить площадь мансарды. К крыше с двумя скатами относится и сводчатая постройка, которая выполняется по окружности. Подобный тип кровли способен украсить выступающие части здания.

   Двускатная крыша позволяет обустроить чердачное помещение

4. Полувальмовая крыша. Этот вариант является надёжным и малозатратным в финансовом плане. Мансарда может проветриваться и освещаться при помощи окон во фронтонах. Полувальмовые крыши относят к разновидностям постройки с двумя скатами.

   В полувальмовой конструкции крыши есть фронтоны, при помощи которых мансарда может освещаться и проветриваться

5. Вальмовая крыша. Она имеет хорошую устойчивость к нагрузкам от ветра. Довольно часто подобный дизайн крыш применяется для того, чтобы покрыть строения существенной площади и улучшить их внешний вид. Это сложное изделие, в котором обязательно должны быть слуховые и мансардные окна. Они обеспечивают необходимый уровень освещения и проветривания.

   В вальмовой крыше обязательно должны присутствовать слуховые и мансардные окна

6. Шатровая крыша. Это подвид крыши вальмового типа. Она подходит лишь для строений квадратной формы — башен и беседок.

   Шатровая крыша подходит только для зданий квадратной формы

7. Ломаная вальмовая крыша. Объединяет в себе полезные свойства двух систем — ломаной и вальмовой. Её целесообразно возводить в случае, если планируется соорудить большой презентабельный дом. Конструкцию реализовать довольно сложно. К её основным достоинствам можно отнести возможность выгодно распоряжаться полезной площадью мансарды и отличный внешний вид.

   Ломаная вальмовая крыша подходит для частных домов больших размеров

В процессе составления проекта надо учитывать и материал, из которого изготавливается крыша. На данный момент в продаже можно найти много разновидностей кровельного покрытия:

• железо;
• цементно-песчаная черепица;
• шифер;
• камыш, солома или тростник;
• деревянный гонт;
• металлочерепица;
• рубероид;
• металлопрофиль.

Как определить уклон крыши

На уклон конструкции оказывает влияние тип кровельного материала. Для упрощения расчёта можно применить специальную схему, которая даёт возможность подобрать материал крыши исходя из её уклона.

Уклон крыши зависит от многих факторов, в том числе и материала для покрытия

Если уклон составит от 0 до 25%, то для перекрытия крыши могут быть применены материалы в рулонах. Если угол наклона находится в пределах 12–25%, то допускается монтаж одного слоя, например, материала с досыпкой. На крышах с уклоном меньше 28% возможна укладка волнистых листов асбестоцемента. Больше всего подходит шифер. Если угол наклона более 33%, то достаточно часто применяется черепица.

Когда будет определён угол наклона крыши и материал для перекрытия конструкции, требуется рассчитать высоту конька. Для этого применяется математический метод: понадобится взять ширину пролёта здания и разделить её на 2. Результат умножается на относительный показатель, который берётся из таблицы.

Таблица: зависимость относительного показателя от уклона кровли

Например, при ширине пролёта 8 м и уклоне 25° высота конька составит 8 / 2 x 0,47 = 1,88 м.

В процессе составления проекта крыши важно учитывать такие правила:

1. Расчётная ветровая нагрузка составляет 35 кг/м². Если наклон стропил больше 30°, то следует обустроить вспомогательную конструкцию для того, чтобы увеличить сопротивление.
2. Расчётная снеговая нагрузка будет зависеть от наклона ската. Если он меньше 60°, то она составит минимум 180 кг/м³. Если уклон больше, то нагрузку чаще всего не учитывают.
3. Для усиления конструкции допускается использование элементов из железа. Чтобы защитить их от влаги, появления ржавчины или конденсата, их следует обработать специальными средствами.

Проектирование крыши дома большой площади

Если планируется строить частный дом большой площади, то не рекомендуется использовать односкатную крышу. Если желание изготовить её всё-таки есть, следует предусмотреть наличие нескольких односкатных крыш. Их надо будет совместить и разместить под наклоном в разных направлениях. Если нет желания возводить высокие стены, то крыша не должна иметь большого уклона.

С точки зрения эстетики, лучшим решением является применение вальмовой ломаной крыши. В ней нужно предусмотреть наличие слуховых и мансардных окон, чтобы крыша могла проветриваться.

Ели планируется изготовить вальмовую ломаную крышу, то следует позаботиться о монтаже слуховых окон

В подобной конструкции можно сделать мансардный этаж, что добавит зданию полезную площадь. При размещении слухового окна нужно позаботиться о том, чтобы:

• угол наклона крыши был более 35°;
• размеры створок находились в пределах от 80х60 до 120х80 см;
• надстройка над проёмом кровли была удалена от внешних стенок на небольшое расстояние.

Чтобы обустроить кровельные слуховые окна, можно использовать следующие облицовочные материалы:

• черепицу;
• медные листы;
• листы стали.

В процессе составления проекта крыши понадобится сделать отдельный чертёж слуховых окон. Во время создания проекта надо учитывать такие нюансы:

• ширина проёма под подобное окно должна быть больше половины ширины мансардного помещения;
• опоры должны быть той же толщины, что и стропильные рейки крыши;
• элементы каркаса следует закреплять стальными крепежами.

Видео: проект слухового окна на крыше

https://youtube.com/watch?v=cKu8YMuY81I

Проект крыши для дома шале

Постройки в стиле шале первыми начали изготавливать жители поселений в Альпах, однако в данный момент их можно увидеть в западной Европе, США, Канаде и некоторых регионах России.

Для дома в стиле шале подходит двускатная крыша, однако она должна нависать над стенками

Особенностью внешнего вида постройки в стиле шале является крыша, которая сильно нависает над стенками. Под подобным укрытием основание, отмостка, цокольная часть и стены здания будут надёжно защищены от атмосферных осадков и солнечных лучей. Вынос крыши можно делать до 300 см, чтобы обеспечить сток воды после дождя от черты постройки. Вынос крыши может также спасти от сырости в подвальном помещении и на первом этаже. Это поспособствует увеличению возможного периода использования здания.

Конструкция крыши шале имеет крупные выносы в виде козырьков, которые смогут уберечь от ветра и осадков террасы, располагаемые вдоль фасадной части постройки, или образовать полезную площадь, которая также будет надёжно защищена от атмосферных воздействий.

В зимнее время подобная кровля будет удерживать снег и сможет обеспечить дополнительную теплоизоляцию. Стоит отметить, что хоть такая крыша визуально и кажется большой, она не делает постройку более тяжёлой. Однако для надёжности следует соорудить консоли по стенкам, которые послужат дополнительными опорными деталями для свесов крыши.

Это делается следующим образом:

1. Каждую рейку в нижней части надо зафиксировать кронштейном к стене. Это будет надёжной опорой.
2. По крайним частям планок необходимо выполнить обвязку. Её главная роль — опорная деталь для покрытия крыши.
3. Если здание планируется возводить из блоков, бетона или кирпичей, в процессе устройства армопояса следует вмонтировать не только шпильки для мауэрлата, но и анкеры для крепления кронштейнов. В этом случае стропильные ноги будут надёжно зафиксированы в двух плоскостях.

   К стене следует прикрепить специальные консольные элементы, которые будут поддерживать крышу

Для пологой крыши проект должен предусматривать усиленный стропильный механизм, так как стропилам надо будет выдерживать большую нагрузку от снега. При уклоне более 45° снеговую нагрузку можно не учитывать.

Большинство проектов зданий в стиле шале предусматривают наличие большой веранды, что является преимуществом для большой семьи. Важно помнить о том, что постройка такого дома является затратным процессом, но в итоге строение не только принесёт радость семье, но и выделит статусность хозяина.

Конструкции в стиле шале имеют следующие особенности:

1. Пологая крыша с двумя скатами, далеко выпирающими козырьками и существенными свесами.
2. Крупная терраса, которая выступает за границы периметра здания и часто опирается на колонны.
3. Высокая цокольная часть, сделанная из камня.
4. Второй этаж, изготовленный из деревянных деталей.
5. Балконы, которые располагаются под свесами крыши.

Особых требований к интерьеру такого дома нет, чего нельзя сказать о внешнем облике. Однако проекты чаще всего соответствуют определённым нормам. Основное правило — применение дерева и камня. Эти натуральные материалы сумеют создать в комнатах атмосферу тепла и уюта. Потолок и напольное основание чаще всего сооружаются из деревянных деталей. Стены нижнего этажа могут быть оштукатурены, обработаны побелкой и украшены декоративными деталями.

Проведение грамотных и полных расчётов нагрузок даст возможность получить прочную и надёжную крышу, которая будет отвечать всем требованиям. Есть проекты маленьких загородных домов, где применяется конструкция типа «шалаш». Крыша в этих зданиях практически доходит до почвы, совмещая функции стен и кровли. Такие постройки имеют неординарный и красивый внешний вид.

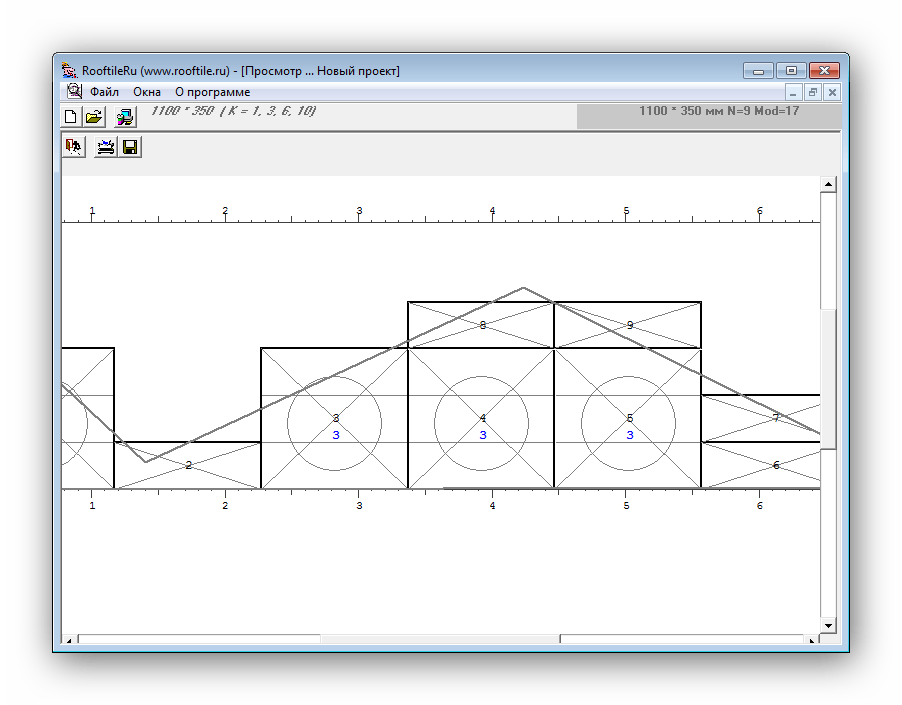

Программа для проектирования крыши дома

Расчёт крыши и разработка проекта являются сложными процедурами. Если опыта в выполнении подобных работ нет, то рекомендуется обратиться к квалифицированным специалистам или использовать соответствующие программные средства. Сегодня можно найти большое количество специализированного софта, однако стоит разобраться, какой из них является наиболее удобным.

Множество специалистов традиционно производит расчёты вручную, однако стоит понимать, что результат расчёта программы на компьютере будет более точным и наглядным.

1. Одной из лучших программ для расчёта кровель является FloorPlan3D. Она подходит даже человеку, который не имеет никакого опыта в области архитектуры. С её помощью можно создавать трёхмерные планировки крыш и производить подсчёты требуемого количества материала. Основным преимуществом этого софта является удобство и простота интерфейса. Несомненным плюсом программы является одна из самых низких цен на рынке.

   В программе FloorPlan3D можно сделать проект крыши, не имея особых навыков

2. Если нужны более сложные и универсальные программные средства, стоит обратить внимание на приложение ArCon. Эта программа позволяет не только составить проект крыши и здания целиком, но и разобраться с дизайном ландшафта. Если ArCon рассматривать в качестве инструмента исключительно для проектирования крыши, то в этом плане программа является одним из лучших решений.


   ArCon является одной из лучших программ для проектирования всего здания и окружающей территории, но с её помощью можно рассчитать и крышу в отдельности

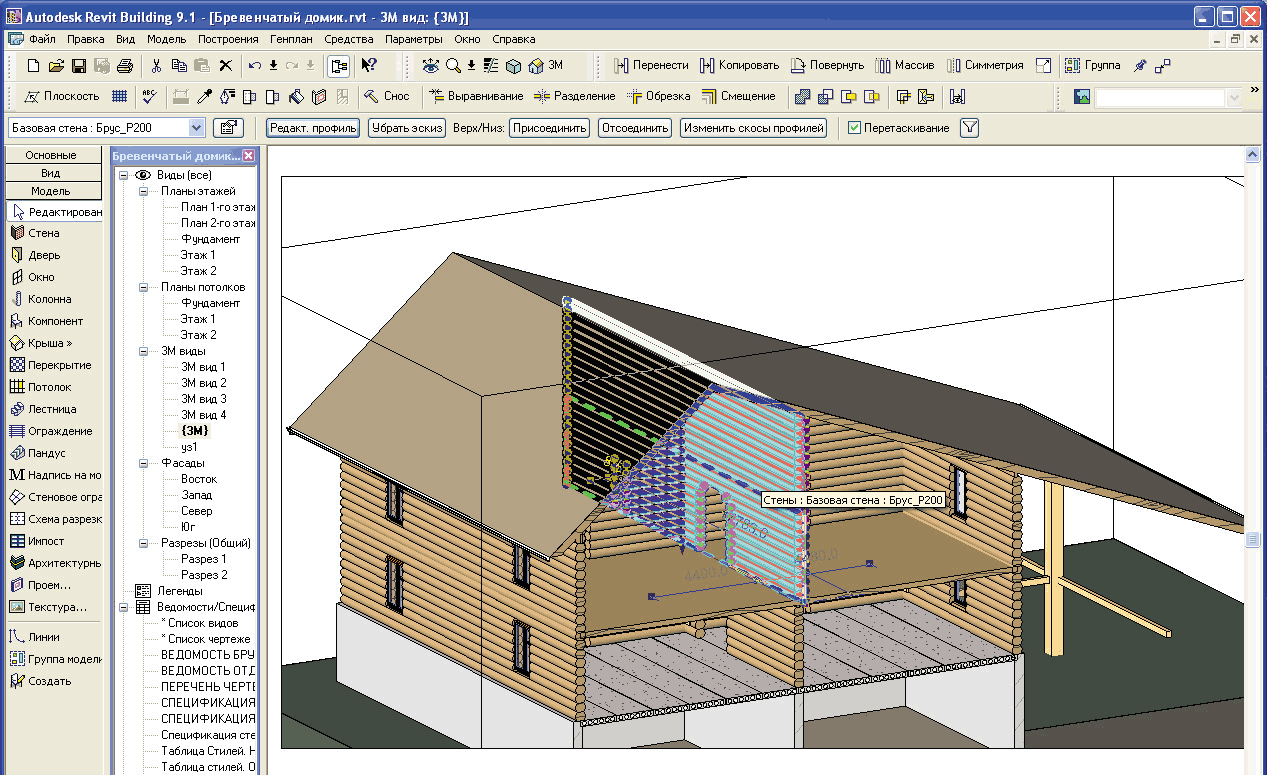

3. Ещё одним популярным софтом является Autodesk Autocad. Программа пользуется большим спросом и имеет расширенную функциональность, однако её главным недостатком является высокая стоимость.

   Программа Autocad стоит недёшево, поэтому она чаще всего используется специалистами

Если проект крыши будет составляться для себя, то рекомендуется использовать FloorPlan3D. Специалистам, которые занимаются этой деятельностью на регулярной основе, больше подходят программы ArCon и AutoCad.

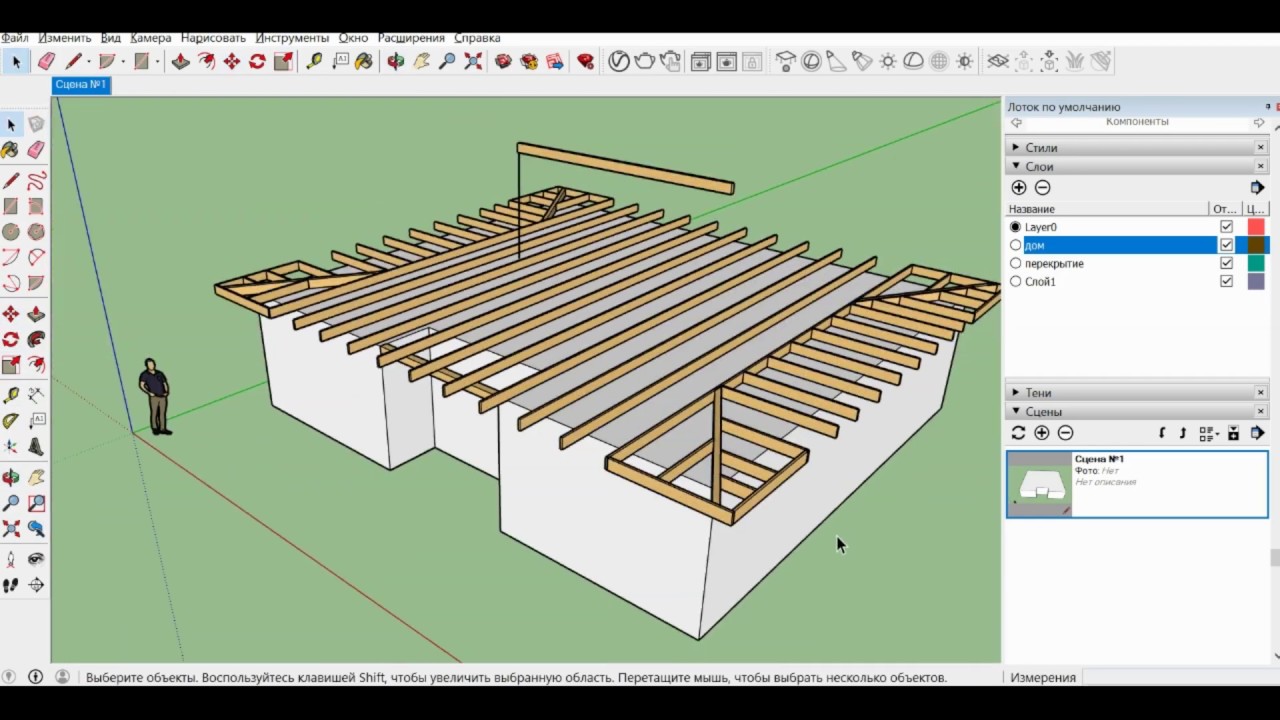

Видео: разработка проекта системы стропил крыши в программе ArchiCad

Самостоятельная разработка проекта крыши дома

Работа по составлению проекта условно разделяется на 3 этапа:

1. Подготовка эскиза. Работа заключается в определении изготавливаемой конструкции крыши, визуализации внешнего вида и выборе материала для покрытия. Важно согласовать основной стиль здания и крыши, после чего определить цвет конструкции. Этот этап является подготовительным. Все мысли и идеи надо перенести на бумагу.
2. Разработка главных схем конструкции. Понадобится выполнить расчёты с учётом предполагаемых нагрузок на крышу, после чего подобрать материал для стропильных ног и их габариты. После этого потребуется сделать чертёж крыши, продумать основные детали. Далее составляется смета: рассчитывается необходимое количество материалов, подготавливается список инструментов и материалов, определяется стоимость оборудования и работ.
3. Строительные работы. Проект следует реализовать на практике. В этот период надо лишь проводить вспомогательные расчёты. Они будут, так как достаточно сложно учесть всё. В процессе выполнения работы будут вноситься определённые коррективы.

Частный дом на плане нужно разделить на прямоугольники. Внутри них чертятся линии, которые обозначают сопряжения плоскостей скатов с внутренней и внешней стороны. Далее надо обозначить размещение ендов и коньков. Часть деталей будет расположена за границами внешних стен, так как крыша должна иметь свес. Проекции передней и боковых частей надо делать с учётом уклона скатов. Они задаются, когда составляется проект дома целиком, так как важно учесть назначение и тип строения, а также вид применяемого материала для кровли.

На чертеже крыши нужно обозначить точное расположение основных деталей, а также указать их размеры и форму

Графическая часть проекта подготавливается при помощи компьютерных программ. На плане должны быть оси координат. С их помощью будет проще ориентироваться в пространстве. Для этого понадобится:

1. Обвести линией план частного дома.
2. Границы капитальных стенок и другие линии проекта здания перенести на чертёж крыши.
3. Над каждым прямоугольником здания нарисовать изображение крыши, начиная с самого крупного.
4. Обозначить линиями проекции коньков.
5. Начертить ендовы.

В проекте следует обязательно указать размещение каналов для отвода дыма и проветривания. Если планируется устанавливать мансардные окна, их также надо обозначить на плане. Линиями следует определить уклоны скатов, а также направления водостоков. По всем осям и контурам проекта надо обозначить фактические габариты.

Отдельными пунктами в проект нужно включить чертежи узлов соединения различных элементов крыши:

• присоединение подкосов, стоек, затяжек и других элементов;
• фиксация стропильных ног к мауэрлату;
• крепление конькового прогона, места фиксации стропильных ног друг к другу и к другим деталям.

В графическом разделе плана должен быть эскиз крыши, который сможет дать общее представление о кровле. Это требуется прежде всего для того, чтобы оценить эстетику и внешний вид.

Эскиз крыши нужен для того, чтобы можно было оценить её внешний вид

Если планируется врубать какие-либо элементы, их нужно отобразить на отдельном чертеже. Обязательно требуется обозначить форму врубки и её фактические габариты.

В процессе самостоятельного составления проекта важно обязательно учитывать такие правила:

1. Пересечение плоскостей скатов должно образовывать конёк или ендову. Угол прямоугольника должен быть разделён на 2 равные части с помощью проекции скатов.
2. Через две линии, которые сходятся или пересекаются в одном месте, практически всегда проходит и третья линия.
3. Линии конька и карнизных свесов должны быть параллельны. Проекция линии конька должна пройти посредине строения.
4. Проект плоской конструкции состоит из нескольких линий. Крыша с несколькими скатами имеет множество проекций ендов и коньков. Подобные кровли имеют сложную форму, требуют подготовки усиленной системы стропил и большого наклона.

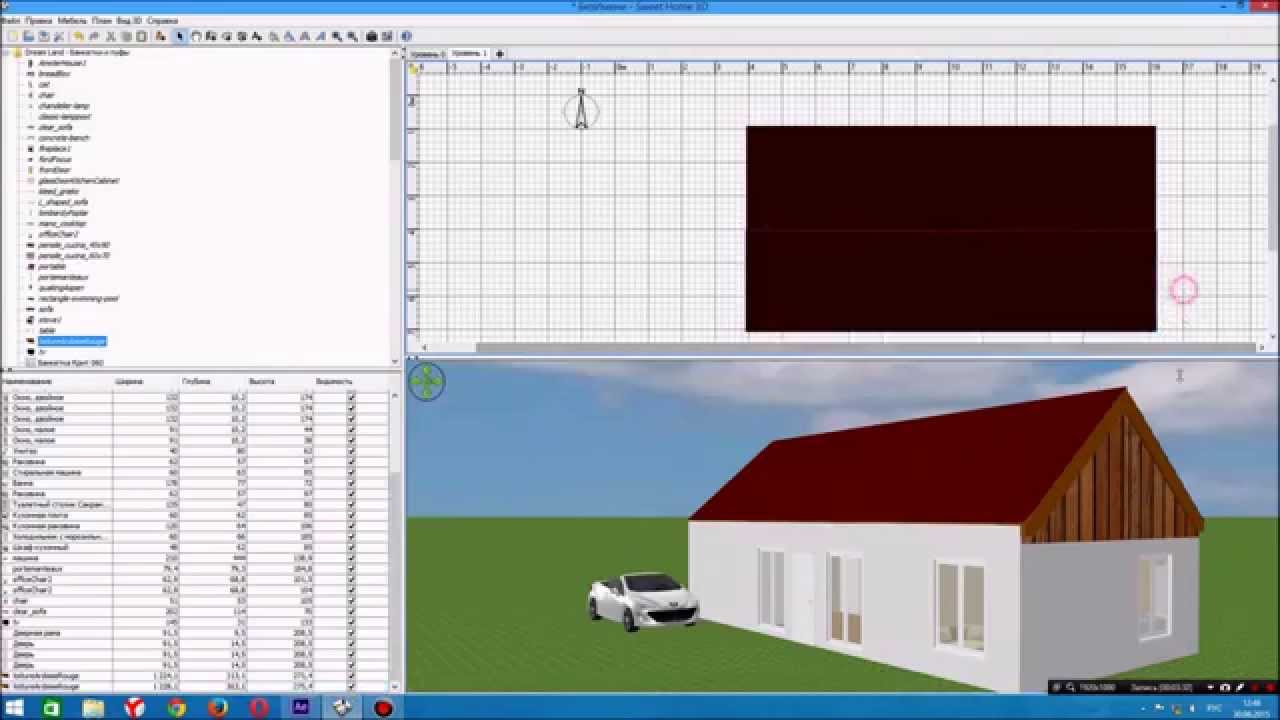

Видео: самостоятельное составление плана крыши

Расчёт площади крыши

На этапе подготовки проекта надо знать данные о площади конструкции. Это требуется для того, чтобы была возможность корректно рассчитать количество кровельного материала, утеплителя, крепежей и гидроизоляции.

1. Крышу с одним скатом рассчитать проще всего, так как она изготавливается в форме прямоугольника. Понадобится умножить длину и ширину здания. По 0,5 м с каждой из сторон надо прибавить для свеса крыши.
2. В крыше с двумя скатами площадь можно посчитать таким же методом. Коррективы вносятся лишь с учётом длины стропильных ног, свеса кровли на фронтонах и карнизе. Подобную крышу визуально можно разделить на 2 прямоугольника.

   Для вычисления площади двускатной кровли необходимо знать длину и ширину дома, а также высоту конька

3. Выполнить расчёт площади крыши сложной формы также не составит труда. Сложная конструкция разделяется на простые фигуры, затем по математическим формулам подсчитывается площадь каждой из них, после чего полученные значения складываются.

Ошибки, которые допускаются при составлении проекта

Когда план разработан, возникает желание приступить к его реализации. Однако рекомендуется прежде всего посоветоваться с экспертами. Если во время составления проекта будут допущены просчёты, то переделка может потребовать много времени и финансов.

Довольно часто проектировщики допускают ошибки, которые можно поделить на 2 вида:

• конструктивные просчёты;
• архитектурные просчёты.

Последние в большинстве случаев связываются с недочётами в вопросах проветривания элементов крыши. Если конструкция утепляется, важно уделить внимание не только защите утеплительного материала от попадания влаги, но и таким деталям, как система вентиляции карнизного свеса или конька.

На нормальное функционирование таких механизмов влияют вспомогательные детали, к которым можно отнести аттики, парапеты и т. д. Если их неправильно установить, то они могут оказывать негативное воздействие на забор воздуха. Поэтому рекомендуется увеличить высоту продушин или отказаться от монтажа некоторых элементов.

Ещё одна распространённая ошибка — неверно сконструированная система водостока.

Система водостока может быть открытой или замкнутой, но в любом случае необходимо правильно рассчитать сечение её проходных элементов

Довольно часто применяются декоративные желоба, которые имеют недостаточные размеры. В таком случае вода может переливаться через край. Это может повлечь за собой повреждение фасада строения. Другая ошибка — маленький уклон крыши. Это достаточно часто приводит к критическому увеличению нагрузки на механизм стропил во время морозов.

При выборе материала для перекрытия конструкции обязательно надо учитывать такие рекомендации:

• для металлической черепицы допустимый угол наклона составляет от 30°;
• для профнастила минимальный уклон составляет 8°;
• для шифера оптимальный диапазон углов наклона — 25–30°;
• для гибкого покрытия допустимый уклон — 5° и более.

Составлению проекта крыши надо уделить особое внимание, так как если будут допущены хотя бы незначительные просчёты, то крыша будет непрочной. Соответственно, в скором времени после изготовления может понадобиться проведение незапланированных ремонтных работ.

Расчет крыши онлайн 3d —

3D Расчет четырехскатной шатровой (вальмовой) крыши

Инструкция к калькулятору расчета четырёхскатной крыши

Заполните размеры в миллиметрах:

Y – высота крыши, это расстояние от перекрытия чердака до конькового узла (вершины «шатра»). Значение Y влияет на угол наклона кровли (для четырехскатной крыши от 5 до 60 градусов). Угол наклона ската крыши определяется с учетом вида здания, назначения чердачного помещения, снеговой нагрузки и вида кровельного материала (например, для рубероида – 8-18°, шифер или металлические листы –14-60°, черепица – 30-60°). Если чердак будет нежилым, следует выбирать небольшую высоту (экономия материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии, обслуживания и ремонта (примерно 1500 мм). Обязательно учитывать требования СП 20.13330.2011 «Нагрузки и воздействия» (актуализированная редакция СНиП 2.01.07-85*). Следует помнить, что на крыше небольшой высоты (угол наклона до 30 градусов) может накапливаться снег, что увеличивает нагрузку на стропильную систему крыши и негативно влияет на ее герметичность и долговечность. Высокая крыша (угол наклона 45-60°) дает возможность оборудовать жилое помещение под ее сводом и не позволяет осадкам задерживаться, но уязвима к сильным порывам ветра. Оптимальный угол наклона четырехскатной крыши часто находится в пределах 30-45 градусов.

X – Длина крыши (без учета свесов), фактически это значение длины фасадной стены Вашего дома.

Z – Ширина кровли определяется шириной постройки.

Если Вам необходимо рассчитать шатровую крышу для квадратного дома, то введите равные значения X и Z. Четырехскатную кровлю для дома прямоугольной формы (X и Z разные) называют вальмовой.

C – размер карнизного свеса, (необходим, для защиты стен и фундамента от атмосферных осадков) определяется с учетом климатических особенностей Вашего региона (СП 20.13330.2011) и общей архитектурной задумки.

Для одно- и двухэтажных домов с системой водоотвода минимальный размер C – 400 мм (согласно СНиП II-26-76*), без организации наружного стока воды не меньше 600 мм. Оптимальная величина свеса равна примерно 500 мм.

U – Ширина стропила.

W – Толщина стропила.

S – Шаг стропил, т.е. расстояние между соседними стропилинами.

U и W – важные параметры определяющие надежность всей стропильной системы. Искомое сечение стропила (UхW) зависит от: нагрузок (постоянные – вес стропильной системы, обрешетки, кровельного пирога; временные – снеговые, ветровые; особые – сейсмические воздействия, динамические нагрузки от промышленных взрывов), качества и вида применяемого материала (доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Примерное сечение бруса и шага (

При выборе сечения стропил обязательно руководствоваться рекомендациями, наведенными в СП 64.13330.2011 «Деревянные конструкции» », СНиП II-26-76* «Кровли» с учетом СП 20.13330.2011 «Нагрузки и воздействия».

O1 – Ширина досок обрешетки.

R – Шаг обрешетки (т.е. расстояние между соседними досками).

Обрешетка стропильного каркаса кровли выполняет опорные функции, ее сечение (ширина O1 и толщина O2) определяется весом, жесткостью кровельного материала и углом наклона крыши. Обрешетка должна обеспечивать достаточную поддержку, но в то же время не утяжелять конструкцию. Определить примерные значения ширины (O1), толщины (O2) досок для обрешетки и шаг (R) можно с помощью данных таблицы.

Заполняя поля онлайн калькулятора пальмовой крыши, нужно выбрать оптимальное сечения обрешетки и ее шаг в конкретном случае помогут рекомендации, приведенные в СП 64.13330.2011 «Деревянные конструкции», СНиП II-26-76* «Кровли» и СП 20.13330.2011 «Нагрузки и воздействия».

Если необходим чертеж, приближенный к требованиям ГОСТ, отметьте пункт «Черно-белый чертеж», это сэкономит цветную краску или тонер при печати.

Нажмите «Рассчитать».

Результаты расчета шатровой крыши:

Наш онлайн калькулятор с чертежами поможет Вам рассчитать материалы для обустройства шатровой или вальмовой кровли и создаст детализированные чертежи (с точными размерами всех деталей стропильной системы). Вы сможете бесплатно узнать площадь, ширину, высоту кровли, длину пиломатериалов для карнизов, коньков, стропил, обрешетки для каждой стороны крыши и необходимый объем древесины по каждой позиции. Такие данные позволят сформировать представление о стоимости четырехскатной крыши (составить смету) и закупить нужное количество пиломатериала для стропильной системы.

Самостоятельное проектирование крыши онлайн

Крыша в здании является одним из самых сложных элементов. Ее проектирование всегда отнимает много времени и сил. Поэтому используя данный сервис вы сможете значительно облегчить себе работу.

Обычно проектирование кровли отнимает очень много времени даже у опытного специалиста. Это процесс, который требует от пользователя владения определенными навыками и даже наличия соответствующего образования. Поэтому данная программа будет очень полезна людям, которые хотят самостоятельно создать такую конструкцию не прибегая к помощи профессионалов.

Такое бесплатное проектирование крыши позволяет получить практически все необходимые расчеты с указанием количества материала. Однако если вам необходима графическая 3D модель, то следует воспользоваться другим сервисом.

Исходные данные

• Для того, чтобы создать проект крыши дома онлайн, необходимо выбрать нужную конструкцию изделия. Для этого на сайте программы предложено несколько вариантов, из которых мы для примера возьмем шатровую крышу.
• Далее изучаем данные, которые нам необходимо будет ввести.
• Все цифры берем из замеров, произведенных перед началом работы. При этом необходимо учитывать возможности программы, чтобы не ожидать от нее слишком многого.
• Вводятся данные в специальные строки. Важно понимать, что проект крыши дома программа онлайн работает с определенными единицами измерения, в которые нужно перевести нашу информацию.
• Когда все поля заполнены, нажмите кнопку «Рассчитать», и создайте проект крыши самостоятельно.

Получаем информацию

По итогу программа выдает довольно много данных. Это и чертежи и расчеты материала. Однако все они имеют очень неудобный вид для просмотра.

Учитывая это, самостоятельное проектирование кровли такого типа требует конвертации в более удобный внешний вид. Именно для этих целей разработчики предусмотрели специальную панель в левом верхнем углу окна с чертежами. Нажимая на предложенные кнопки вы можете перевести результат в удобный для вас вид.

• Первая слева кнопка открывает еще одно окно браузера с точно такой же информацией. Так вы получите дубликат, который используют для сравнения при произведении новых вычислений.
• Чтобы сделать проект крыши дома онлайн с чертежами в развернутом виде на одной странице, нужно нажать вторую слева кнопку.
• Если вам нужна закладка с расчетами, то третья кнопка создана именно для этого.
• Нажав на изображение конверта вся полученная информация будет отправлена на указанный вами почтовый ящик.
• Последняя кнопка переводит вычисления в файл с расширением PDF, который можно скачать на ваше устройство.

Работая с такими программами необходимо понимать, что они выдают только приблизительный результат, который можно назвать начальными данными. Использовать его сразу для строительства не рекомендуется. Кровля является очень ответственным элементом здания от которого зависит жизнь и безопасность людей. Поэтому окончательное проектирование таких конструкций необходимо доверять специалистам.

Проектирование крыши онлайн в программе CAD5D

(не нужно скачивать и устанавливать)

ФУНКЦИИ:

Крыша

• Угол скатов
• Угол вальмы
• Стропила и Обрешетка: габариты, интервал
• Обрешетка: габариты и интервал
• Высоту мауэрлата
• Соединение коньковой балки: Шарнирное; под стропилами, Жесткое
• Высота затяжки (мансарды)
• Средний прогон: по центру стропила; над затяжкой; возле подкоса
• Стойки коньковой балки: на несущей стене — равномерно распределить с шагом; по центру
• Лежень
• Подкосы: подстропильная нога, под углом; верхний подкос, нижний подкос
• Дымоходы
• Мансардные окна
• Слуховые окна

Кровля

1. керамическая черепица
2. цементно-песчаная черепица
3. битумная черепица
4. металлочерепица
5. шифер (асбестоцементные плиты)
6. стальная фальцевая кровля
7. битумный шифер (ондулин)

• Учет коэффициент запаса
• Карниз (подшивка, софит)
• Утепление: по всей внутренней стороне; вдоль затяжки
• Контрутепление. Толщина и вид: деревянное, металическое
• Гидроизоляция
• Пароизоляция
• Водоотводный лоток
• Обшивка
• Шаг анкеров для мауэрлатов

Онлайн калькулятор расчета крыши с чертежами

Программа расчета крыши онлайн позволяет пользователям рассчитывать кровли любой сложности (включая кровли с десятками скатов) и экономить, заказывая только тот объем материала, который реально нужен

Зарегистрироваться и попробовать бесплатно

7 причин использовать наш калькулятор расчета кровли онлайн

Что умеет наша онлайн программа расчета крыш?

Наш онлайн калькулятор кровли позволяет:

• Рассчитать крышу из металлочерепицы
• Рассчитать кровлю из профнастила
• Посчитать кровлю из гибкой (мягкой) черепицы
• Посчитать крышу из фальцевой кровли
• Так же можно расчитать онлайн любую кровлю, расчет которой можно вести по площади или прямоугольным материалом (в т.ч. различные виды черепицы, деревянную кровлю и т.п.)
• По результатам расчета крыши — получить чертеж кровли

Зарегистрироваться и попробовать бесплатно

Демонстрация работы онлайн калькулятора крыши

Так как расчет даже двухскатной или вальмовой крыши не самая простая задача — предлагаем ознакомиться с Quickstart’ом (быстрое начало)

Онлайн экспресс-калькулятор кровли

Мы создали отдельный экспресс-калькулятор для онлайн расчета самых простых и типовых видов кровли. Он позволяет:

• Рассчитать односкатную кровлю
• Посчитать двускатную кровлю
• Рассчитать шатровую крышу
• Посчитать вальмовую крышу
• Рассчитать мансардную кровлю

Данный калькулятор крыши не требует регистрации и все результаты и чертежи придут к Вам на почту, включая ссылку с детальной раскладкой материалов (если Вы не авторизовались в системе).

Онлайн калькулятор расчета угла наклона крыши

В случае если Вам не требуется полноценная система расчета кровли или если в процессе расчета потребовалось посчитать длину ската или его угол, то мы сделали для Вас калькулятор наклона крыши. Данный калькулятор абсолютно бесплатен и не требует регистрации.

В калькулятое наклона крыши можно посчитать: длину ската, угол наклона кровли, длину порекции кровли и высоту кровли — все в зависимости от уже имеющихся данных.

Возникли сложности? Ответы на все вопросы найдете в нашей справке!

Грамотное проектирование и расчет крыши

Выбор материала кровли

Ответ на вопрос, какой кровельный материал лучше выбрать, зависит от того, каковы будут нагрузки на кровлю (вес конструкции кровли, то есть стропильной конструкции, обрешетки, утепляющего материала, кровельного материала, а также снежного покрова, обычного для места расположения дома), от особенностей архитектурного решения кровли (габаритов, формы) и конструктивных особенностей дома.

Среди современных материалов для создания кровельного покрытия можно отметить мягкую черепицу, металлочерепицу, натуральную черепицу, профнастил. Большой долговечностью эксплуатации отличаются сланцевые, фальцевые кровли, кровельная сталь и профнастил (срок эксплуатации составляет примерно 50 лет). Покрытие из натуральной черепицы обеспечивают герметичность в течение как минимум 100 лет. Если исходить из оптимального соотношения цены кровельного материала и качества кровли, то часто заказчики останавливают свой выбор на мягких битумных материалах. Очень важно, чтобы кровельный материал отвечал требованиям долговечности и огнестойкости.

Выбор формы крыши

Современный дизайн частных домов отличается ярко выраженной привлекательностью. Большое значение при достижении такого результата имеет форма крыш. При выборе конструкции крыши, однако, следует обращать внимание не только на ее эстетические особенности, но и на функциональные качества различных конструктивных видов крыш. Проектирование скатных крыш в настоящее время является очень востребованным.

Рекомендуемая компьютерная программа для проектирования крыши, если требуется одноразовая разработка, — FloorPlan3D. Профессионалы выбирают более серьезные программы: AutoCad и ArCon. Проектирование крыши онлайн позволяет рассчитать количество кровельного и подкровельного материала, а также необходимое количество для выполнения обрешетки и монтажа стропильной системы. Программа для проектирования крыши 3д позволяет создавать разнообразные модели крыш и представлять их в разных ракурсах, в том числе в плане, объемно, а также в виде вертикальных разрезов.

Проектирование стропильной системы крыши обязательно содержит расчет ее оптимального веса и максимального воздействия от ветровых, дождевых и снеговых нагрузок. Проведение такого расчета и выполнение чертежей рекомендуется доверить квалифицированным специалистам.

Особенности проектирования разных видов крыш

Проектирование односкатной крыши

Проектирование односкатной крыши отличается сравнительной простотой. Больших финансовых расходов при монтаже таких крыш нет. В качестве кровельного материала для односкатной крыши подходит металлический профлист, черепица, рубероид, ондулин.

Достоинством крыш такой конструкции является эффективное удаление осадков с поверхности кровли – снег на наклонной поверхности практически не удерживается. К сожалению, односкатная крыша отличается отсутствием чердачного помещения и ограничением для реализации творческих идей.

Проектирование крыши | СтройМетПроект | Яндекс Дзен

Грамотный расчет крыши – прочность и долговечность дома

При проектировании крыши обязательно учитывается множество факторов, в том числе надежность фундамента и материалов, которые были использованы для возведения стен дома. Прочный фундамент и надежные стены создают достаточные условия для прочного закрепления сложной и тяжелой крыши.

Специалисты утверждают, что если площадь дома небольшая, то проблем с проектированием крыши дома, а впоследствии с ее изготовлением и эксплуатированием возникнуть не должно. Гораздо более сложной оказывается задача расчета надежной крыши, если площадь дома в плане составит 200 кв. метров. Качественное крепление мауэрлата — обеспечение надежной связи стен и крыши.

Крепление мауэрлата крыши

Мауэрлат является первым звеном при обустройстве крыши. Именно на мауэрлат устанавливают балки перекрытия кровли. Особенно важно провести качественное крепление этого элемента к стенам. Наиболее надежным способом закрепления мауэрлата считается на сегодняшний день монтаж при помощи анкерных болтов. При укладке мауэрлата необходимо тщательно следить за точным соблюдением горизонтальности элементов этого звена.

На углах следует добиться плотного прилегания брусьев друг к другу. Для достижения качественного результата брусья спиливают под углом 45. Фиксируют крепление при помощи гвоздей.

Выбор материала кровли

Ответ на вопрос, какой кровельный материал лучше выбрать, зависит от того, каковы будут нагрузки на кровлю (вес конструкции кровли, то есть стропильной конструкции, обрешетки, утепляющего материала, кровельного материала, а также снежного покрова, обычного для места расположения дома), от особенностей архитектурного решения кровли (габаритов, формы) и конструктивных особенностей дома.

Среди современных материалов для создания кровельного покрытия можно отметить мягкую черепицу, металлочерепицу, натуральную черепицу, профнастил. Большой долговечностью эксплуатации отличаются сланцевые, фальцевые кровли, кровельная сталь и профнастил (срок эксплуатации составляет примерно 50 лет). Покрытие из натуральной черепицы обеспечивают герметичность в течение как минимум 100 лет. Если исходить из оптимального соотношения цены кровельного материала и качества кровли, то часто заказчики останавливают свой выбор на мягких битумных материалах. Очень важно, чтобы кровельный материал отвечал требованиям долговечности и огнестойкости.

Выбор формы крыши

Современный дизайн частных домов отличается ярко выраженной привлекательностью. Большое значение при достижении такого результата имеет форма крыш. При выборе конструкции крыши, однако, следует обращать внимание не только на ее эстетические особенности, но и на функциональные качества различных конструктивных видов крыш. Проектирование скатных крыш в настоящее время является очень востребованным.

Рекомендуемая компьютерная программа для проектирования крыши, если требуется одноразовая разработка, — FloorPlan3D. Профессионалы выбирают более серьезные программы: AutoCad и ArCon. Проектирование крыши онлайн позволяет рассчитать количество кровельного и подкровельного материала, а также необходимое количество для выполнения обрешетки и монтажа стропильной системы. Программа для проектирования крыши 3д позволяет создавать разнообразные модели крыш и представлять их в разных ракурсах, в том числе в плане, объемно, а также в виде вертикальных разрезов.

Проектирование стропильной системы крыши обязательно содержит расчет ее оптимального веса и максимального воздействия от ветровых, дождевых и снеговых нагрузок. Проведение такого расчета и выполнение чертежей рекомендуется доверить квалифицированным специалистам.

Особенности проектирования разных видов крыш

Проектирование односкатной крыши

Проектирование односкатной крыши отличается сравнительной простотой. Больших финансовых расходов при монтаже таких крыш нет. В качестве кровельного материала для односкатной крыши подходит металлический профлист, черепица, рубероид, ондулин.

Достоинством крыш такой конструкции является эффективное удаление осадков с поверхности кровли – снег на наклонной поверхности практически не удерживается. К сожалению, односкатная крыша отличается отсутствием чердачного помещения и ограничением для реализации творческих идей.

Проектирование двускатной крыши

Проектирование двускатной крыши немного сложнее, чем односкатной. Однако по сравнению с другими видами крыш двускатная крыша считается менее сложной. В эксплуатации двускатная крыша отличается высокой надежностью, выдерживая значительные ветровые нагрузки и хорошо справляясь со снегопадами и сильными дождями.

Проектирование вальмовой крыши отличается формированием четырех кровельных скатов. При этом форма двух скатов представляет собой равнобедренные трапеции, а форма двух других скатов – равнобедренные треугольники. Быстрый сброс дождевых осадков и снега – несомненное достоинство таких крыш.

При проектировании крыши частного дома сегодня очень часто встает вопрос разработки мансардной части. Проектирование мансардной крыши характеризуется принципиальным отличием, так как скаты крыши имеют ломаную линию. Использование крыши, имеющей такую форму, позволяет увеличить полезную площадь дома. В утепленной мансарде можно оборудовать жилое помещение, в котором будут созданы комфортные условия независимо от времени года. Мансардные крыши широко распространены – они популярны в среде владельцев коттеджей и дачных домов.

Проектирование крыш многоэтажных жилых домов принципиально не отличается от проектирования крыш, характерного для традиционных схем. Для таких зданий разрабатываются плоские, скатные, пирамидальные, конические и другие виды крыш. Особое внимание архитекторов и проектировщиков при этом уделяется возможности снижения воздействия ветрового напора, который значительно возрастает с увеличением этажности. Чтобы предотвратить вздутие кровельного ковра и его частичный отрыв, применяют дополнительное крепление кровли механическими средствами.

Источник: stroymetproekt.ru

Построение крыши дома. ArCon. Дизайн интерьеров и архитектурное моделирование для всех

Построение крыши дома

Программа ArCon предлагает множество команд для создания различных по форме крыш, с которыми вы уже могли ознакомиться в гл. 1. Однако о том, как создавать крыши в своих проектах, вы еще не знаете ничего. В этом разделе будут продемонстрированы создание и настройка крыши для конкретного коттеджа.

Сразу хочу обратить ваше внимание, что из всего множества команд для построения крыш полноценные крыши жилых домов создаются с помощью всего лишь одной команды – Крыша произвольной формы

которую мы и будем использовать в дальнейшем. Остальные команды удобно применять в том случае, когда крыша дома состоит из отдельных несвязанных частей. Речь идет о домах, в которых некоторые помещения сильно выступают над другими как по высоте, так и в плане. Для таких помещений очень кстати придутся команды Односкатная крыша, Мансардно-вальмовая крыша и пр. Однако для разработки крыши в нашем проекте достаточно одной команды для построения крыш произвольной формы. Кроме этого, данная команда, несмотря на большое количество дополнительных настроек, фактически является наиболее автоматизированной среди всех прочих команд создания крыш.

Откройте файл рассматриваемого ранее примера. Напомню, что вы также можете загрузить его из файла CH03Balcony.acp на компакт-диске. Надеюсь, вы еще не забыли, что перед началом построения крыши необходимо обязательно создать новый этаж, иначе крыша полностью накроет все объекты верхнего этажа здания.

1. Выполните команду меню Этаж ? Новый этаж поверх, чтобы гарантировано создать этаж в самом верху здания.

2. В появившемся окне настройки параметров нового этажа на вкладке Общие в раскрывающемся списке Обозначение выберите пункт Чердачное помещение (под крышей у нас также будут комнаты), а на вкладке Принятие переключатель Принимать установите в положение Только план. Из раскрывающегося списка Источники обязательно выберите пункт 1. Верхний этаж, чтобы заимствовать планировку именно с верхнего этажа.

3. Нажмите кнопку ОК, чтобы создать новый этаж, коим у нас будет чердачное помещение. Программа сгенерирует новый этаж с точно такой же планировкой (рис. 4.32), как и у второго этажа, если вы, конечно, не забыли его выбрать из списка Источники.

Рис. 4.32. Создание нового этажа под крышу

4. На вертикальной панели инструментов в группе кнопок для построения крыш выберите команду Крыша произвольной формы.

После вызова команды для построения крыши произвольной формы на дополнительной вертикальной панели инструментов появятся три кнопки, управляющие способом построения крыши, которые были подробно описаны в гл. 1.

• Прямоугольный контур крыши

• Автоматическое определение контура

• Многоугольный контур крыши

Поскольку контур внешних стен верхнего этажа нашего дома имеет сложную форму, лучше всего использовать способ построения Автоматическое определение контура (он к тому же и наименее трудоемкий). При этом программа проанализирует конфигурацию внешнего этажа, исходя из чего и сгенерирует контур основания крыши. Однако это вовсе не означает, что вы не можете построить для данного дома крышу прямоугольной или любой другой многоугольной формы. В таком случае в местах, где крыша достаточно далеко выступает над внешними стенами, вы можете установить колонны или заполнить их какими-либо другими архитектурными элементами.

Примечание

Не забывайте, что при выборе любых других способов построения крыши программа не сможет определить контур крыши, поэтому вам придется создавать его самостоятельно посредством указания вершин габаритного прямоугольника или многоугольника.

Нажмите кнопку Автоматическое определение контура

чтобы перейти в режим автоматической генерации контура основания крыши. После этого подведите указатель к наружной поверхности одной из внешних стен. Когда весь контур подсветится красным цветом, это означает, что система определила контур внешних стен и готова к самостоятельному построению кровли. Щелкните кнопкой мыши, чтобы подтвердить принятие контура.

Сразу после подтверждения выбора контура на экране появится окно Редактор крыши (рис. 4.33), содержащее огромное количество настроек. Слева в этом окне размещен ряд настроек, разделяющий настройки определенного типа на группы. По центру и справа находится панель трехмерного просмотра, на которой упрощенно отображается создаваемая крыша. На этой панели вы можете сразу видеть любые изменения, сделанные на одной из вкладок слева. Обратите внимание, что в окне просмотра крыша отображается с учетом выбранного вами контура.

Рис. 4.33. Окно Редактор крыши

Остановимся более подробно на отдельных настройках крыши.

В окне трехмерного просмотра один из скатов крыши всегда подсвечен красным цветом. Таким образом программа обозначает активную сторону крыши, то есть сторону, к которой будут применяться изменения в настройках. При этом необходимо учитывать, что далеко не все настройки могут применяться по отдельности к разным сторонам крыши. Некоторые действуют на крышу в целом. Чтобы установить другую сторону крыши в качестве активной, вы можете воспользоваться кнопками со стрелками, которые находятся над панелью трехмерного просмотра справа от метки Сторону крыши меняют. При выборе другой стороны она подсвечивается красным цветом, а модель крыши на панели трехмерного просмотра разворачивается так, чтобы выбранную поверхность было видно целиком. Поверхности перебираются в направлении против часовой стрелки, если смотреть на крышу сверху.

На вкладке Сторона крыши (см. рис. 4.33) выбирается способ устройства ската крыши. Область Тип стороны крыши содержит переключатель, позволяющий выбрать, каким образом программе создавать данную сторону крышу. Положения этого переключателя не имеют названий, однако их назначение хорошо понятно из рисунков, расположенных рядом с каждым из них. Внизу, в области Dachseite einfach (Размеры стороны крыши), находится схематическое изображение ската крыши, а также все его характерные размеры, которые вы можете произвольно изменять.

Примечание

Не каждое из описанных выше положений переключателя можно применять к любой крыше. Некоторые варианты недопустимы при определенной конфигурации основания крыши. В этом случае программа выдаст предупредительное сообщение о том, что она не может рассчитать крышу, и установит первое положение переключателя (вариант стороны крыши по умолчанию).

Кнопка Ассистент вызывает окно Drempelassistant (Мастер чердачного полуэтажа) (рис. 4.34). Оно содержит очень важные настройки, которые позволяют устраивать под крышей небольшие комнаты со скошенным потолком.

Рис. 4.34. Окно настроек чердачного полуэтажа

По умолчанию высота чердачного полуэтажа всего 20 см (то есть его попросту нет). Однако вы можете увеличить ее в поле Высота в области Чердачный полуэтаж.

Вкладка Подробно (рис. 4.35) предназначена для детальной настройки фронтонов и свесов крыши. Обращаю ваше внимание, что все произведенные здесь настройки также будут относиться только к выбранной стороне крыши.

Рис. 4.35. Элементы управления на вкладке Подробно

В области Свесы крыши/ветр. фронт. доски устанавливается наличие на свесах водосточного желоба (флажок С водосточным желобом), а также выбирается способ образования фронтальной доски (переключатель ниже флажка С образованием детали).

Вы также можете выбрать один из вариантов формирования фронтона. Для этого сначала необходимо установить флажок Прогоны с подкосами видимые, после чего выбрать один из вариантов, предоставленный переключателем в области Стороны фронтона.

В полях областей Видимый верх стропил и Карниз задаются размеры соответствующих элементов создаваемой крыши.

Вкладка Деревянные габариты (рис. 4.36) служит для тонкой настройки размеров и параметров деревянных балок каркаса крыши. Если же вы не являетесь профессиональным строителем и точно не уверены, за что отвечает каждый из размеров, не советую вам что-либо изменять на этой вкладке.

Рис. 4.36. Вкладка Деревянные габариты

Деревянная конструкция (рис. 4.37) – еще одна вкладка, касающаяся настроек деревянного каркаса крыши здания. В области Деревянная конструкция данной вкладки находится набор флажков, с помощью которых в каркас крыши добавляются или удаляются из него различные элементы: стропила, брусья среднего и нижнего прогонов, ригель стропильной фермы и пр.

Рис. 4.37. Настройки вкладки Деревянная конструкция

Напомню, что в режиме дизайна вы можете отключить отображение поверхности (покрытия) крыши, воспользовавшись кнопкой Поверхность крыши вкл./выкл.

после чего включить отрисовку элементов деревянного каркаса крыши (кнопка Деревянные конструкции вкл./выкл.

на горизонтальной панели инструментов). Эти же функции работают и в режиме конструирования, однако тогда их действие не столь наглядно, как в режиме дизайна.

Настройки в области Расстояния позволяют устанавливать максимальные расстояния между стропилами каркаса крыши, а в области Текстуры вы, как всегда, можете выбрать текстуру для всех элементов деревянной конструкции.

Не менее важные настройки собраны на вкладке Общие (рис. 4.38). Большинство из них касается уже не отдельной стороны кровли, как ранее, а всей крыши в целом. Здесь указываются размеры надстройки (область Надстройка), водосточного желоба (поле Диам. водосточ. жел.), а также некоторых других частей крыши. Однако, кроме настроек геометрических размеров отдельных элементов, на данной вкладке вы также можете сделать крышу полупрозрачной с помощью флажка кровля прозрачная.

Рис. 4.38. Вкладка Общие окна Редактор крыши

Очень неплохие возможности для модификации крыши предоставляет флажок ограничить крышу по горизонтали. При его установке активируется поле Высота сечения при. В нем вы можете ввести любое значение в пределах от нуля до высоты текущего этажа (у нас это 280 см). После нажатия кнопки Просмотр вы увидите, что часть крыши, оказавшаяся выше заданной горизонтальной отметки, отсечена программой. Это дает возможность строить коттеджи с двумя и более этажами с весьма сложной конфигурацией крыши.

В поле сместить крышу по высоте на вы можете задавать любое положительное или отрицательное значение, на которое после нажатия кнопки Выполнить будет поднята или опущена крыша. Такая функция весьма полезна, если вы желаете добавить больше пространства в чердачные помещения.

И, наконец, самое главное: в области Текстуры в раскрывающихся списках Покрытие и карниз выбираются текстуры для покрытия крыши и ее карнизов (по умолчанию данные элементы в окне трехмерного представления или в режиме дизайна отображаются нетекстурированными). Выбранная текстура сразу же отображается на панели предварительного просмотра. Однако на этой панели выбирается текстура именно для активной стороны крыши, которая подсвечена на панели трехмерного просмотра. Это позволяет присваивать различным частям крыши разные текстуры.

После завершения редактирования крыши необходимо нажать кнопку ОК, чтобы завершить ее построение.

Наверняка вы сами уже давно заметили, что возможность настройки каждой из сторон крыши по отдельности, несмотря на большую гибкость, в большинстве случаев доставляет неудобства. Особенно если ваша крыша достаточно сложной формы и имеет множество скатов. Однако в программе предусмотрена возможность применения сделанных для одного ската настроек для всей крыши сразу. Для этого достаточно всего лишь установить флажок Все детали представляют, находящийся над правым верхним углом панели трехмерного просмотра окна Редактор крыши. В результате все настройки активной стороны кровли будут применены ко всей крыше. Кроме этого, с помощью флажка Крыша надо всеми зданиями вы можете установить принятые настройки одинаковыми для всех крыш существующих зданий в текущем плане.

Примечание

Если вы создаете многоэтажный дом или модель какого-либо общественного здания, вам, возможно, не понадобится создавать обычные крыши с коньками, карнизами, деревянным каркасом и пр. В этом случае вы можете просто создать небольшое чердачное помещение над самым верхним этажом здания, которое потом покрыть обычными плитами перекрытия (команда Установить перекрытие на вертикальной панели инструментов).

Полагаю, вы уже достаточно узнали о настройке крыш, чтобы доработать крышу в разрабатываемом проекте.

Как вы помните, мы уже вызвали команду Крыша произвольной формы и указали контур будущей крыши, щелкнув кнопкой мыши на одной из внешних стен чердачного этажа в режиме автоматического определения контура основания кровли. Теперь выполните перечисленные ниже настройки в появившемся окне Редактор крыши.

1. На вкладке Сторона крыши все настройки оставьте без изменений. Нажмите кнопку Ассистент. В появившемся окне (см. рис. 4.34) в поле Высота (hk) в области Чердачный полуэтаж введите значение 60 (в противном случае создаваемая крыша «ляжет» слишком низко, почти вровень с полом чердачного полуэтажа, в результате чего окна верхнего жилого этажа будут закрыты нижней кромкой скатов крыши). После этого просто щелкните кнопкой мыши в поле Высота (ha). В результате значения всех связанных с высотой размеров будут автоматически пересчитаны программой. Нажмите кнопку ОК, чтобы подтвердить изменения, внесенные в данном окне.

2. Откройте вкладку Подробно. Переключатель в области Свесы крыши/ветр. фронт. доски установите в правое верхнее положение, а в области Стороны фронтона установите флажок прогоны с подкосами видимые. После того как переключатель области Стороны фронтона станет активным, установите его в крайнее правое положение (рис. 4.39).

Рис. 4.39. Настройки, выполненные на вкладке Подробно

3. Перейдите на вкладку Общие. В раскрывающемся списке Покрытие в области Текстуры выберите текстуру bholz08, а в раскрывающемся списке Карниз – текстуру weiss.

4. Установите флажок Все детали представляют, чтобы распространить выполненные настройки на все стороны крыши (рис. 4.40).

Рис. 4.40. Изображение крыши на панели предварительного просмотра после изменения настроек

5. Нажмите кнопку ОК, чтобы закрыть окно редактора крыши и завершить построение. На плане должно тотчас же появиться изображение крыши дома (рис. 4.41).

Рис. 4.41. План здания после добавления крыши (этаж, содержащий крышу, активен)

Совет

В режиме конструирования желательно всегда отключать отображение крыши (отключить кнопки Поверхность крыши вкл./выкл. и Деревянные конструкции вкл./выкл.), поскольку, даже находясь в неактивном этаже, изображение крыши значительно затрудняет распознавание и выделение остальных элементов как активного, так и неактивных этажей здания.

Нажмите клавишу F12, чтобы перейти в режим дизайна и ознакомиться с трехмерной моделью дома с крышей (рис. 4.42).

Рис. 4.42. Модель коттеджа в режиме дизайна после добавления крыши

Вы также можете воспользоваться кнопкой Поверхность крыши вкл./выкл., чтобы рассмотреть деревянный каркас крыши (рис. 4.43). При этом вы можете хорошо видеть размеры и конфигурацию чердачных помещений. Чтобы вернуть трехмерную модель в прежнее состояние (то есть включить отображение поверхности крыши), нажмите кнопку Поверхность крыши вкл./выкл. еще раз.

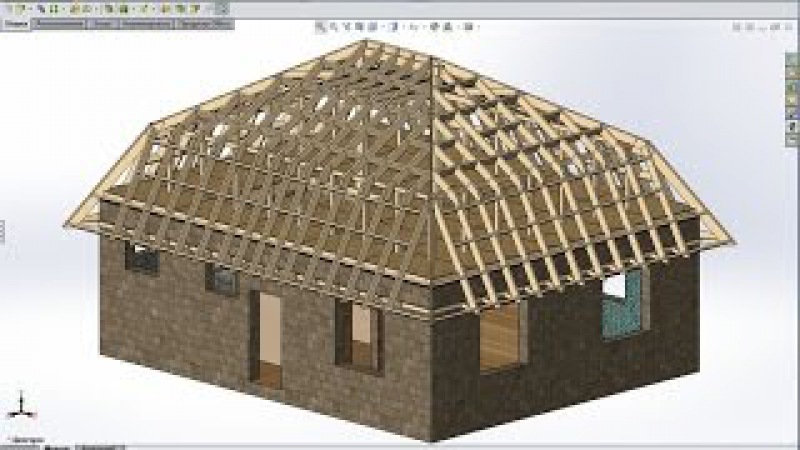

Рис. 4.43. Каркас крыши

Проект на данном этапе выполнения вы можете найти на компакт-диске, прилагаемом к книге, в файле CH03Roof.acp.

Данный текст является ознакомительным фрагментом.

все тонкости выбора софта для создания архитектурных моделей

Программы для проектирования домов помогут справиться с проблемой визуализации своих идей для наглядного объяснения строительным бригадам «как должно быть»

Бесплатные программы для проектирования домов – незаменимые рабочие инструменты архитекторов и дизайнеров. С помощью многочисленных функций и удобного интерфейса каждый желающий может заняться виртуальным строительством, реализовав мечту о возведения уникального здания с оригинальным фасадом и удобной планировкой.

Шикарный двухэтажный загородный дом

Большинство программ по моделированию домов имеет очень понятный русскоязычный интерфейс

Некоторое дизайнерское ПО поможет не только в проектировании дома, но и в создании ландшафтного дизайна

Функциональное предназначение виртуальных проектировщиков домов

Виртуальные проектировщики домов практически незаменимы при создании эскиза дома

Программные продукты с большим количеством компонентов, необходимых для создания моделей зданий, внутреннего наполнения и обустройства придомовой территории, значительно облегчают работу архитекторов, строителей и стилистов интерьера. При составлении схемы планировки и чертежей зданий на экране компьютера можно быстро изменить модель постройки или расположение комнат в отличие от исправления недочетов на бумажном ватмане.

Проект частного дома в современном стиле

Великолепный загородный дом с деревянной отделкой

Для тех, кому сложно определиться с местоположением постройки на территории земельного участка, конфигурацией и размером кровли, оконных и дверных проемов, бесплатные программы проектирования домов на русском языке помогут подобрать оптимальное решение. Огромная библиотека строительных и отделочных материалов, мебели, светотехники и других предметов интерьера позволит создать уникальную модель здания и планировки, оптимизированную под конкретные индивидуальные требования домовладельцев:

• сконструировать 3D модель многоуровневого особняка, виллы с просторным балконом и террасой или одноэтажного здания асимметричной формы;
• подобрать оптимальную планировку, основанную на принципах эргономики и эстетических вкусах жильцов;
• выбрать строительные материалы для возведения стен, монтажа перегородок, кровли, заполнения оконных и дверных проемов с учетом климатических особенной региона;

Программы по моделированию дома позволят даже выбрать строительные материалы для возведения стен и крыши

• составить интерьерные композиции в разных стилях дизайна и остановиться на наиболее подходящем варианте для всех домочадцев;
• благоустроить придомовую территорию, разместив на открытых площадках уютную беседку, бассейн, патио или игровую зону для детей.

Программа для проектирования домов бесплатно на русском языке поможет оперативно освоить азы строительства и составления интерьерных композиций. Простые версии с небольшим количеством функций и чертежных инструментов позволят получить общее представление о виртуальном строительстве и графическом дизайне. Профессиональный софт предназначен для обучения архитекторов и стилистов интерьера, совершенствования способностей любителей заниматься конструированием жилых зданий на досуге.

Дом, дизайн которого вам придумали сами — не только красиво, но и уникально

Роскошный особняк из бревна

Совет! Львиную долю расходов на возведение дома составляет оплата услуг архитекторов, занимающихся разработкой плана здания и подготовкой строительной документации. Для сокращения затрат целесообразно самостоятельно создать проект дома при помощи специализированной программы.

Рекомендации архитекторов по выбору софта для конструирования зданий

Просторы интернета богаты ассортиментом программ для конструирования зданий

Без знания строительной терминологии и технологии возведения домов крайне сложно создавать модели зданий, которые можно полноценно использовать для постройки. Поэтому специалисты советуют новичкам в области архитектуры использовать 3D Home Architect. Это простая в управлении и понятная для начинающих пользователей программа проектирования дома. Скачать бесплатно на русском языке ее можно на официальном сайте разработчиков. Она имеет широкий спектр функциональных возможностей:

• большой набор готовых решений для строительства зданий с разной конфигурацией конструкций;
• комплект чертежных инструментов для составления плана или рисования компонентов архитектурных сооружений – стен, дверей, крыш, лестниц, перекрытий, границ комнат, подсобных и подвальных помещений;

Программа для проектирования домов 3D Home Architect

• широкий выбор отделочных материалов, напольных покрытий, мебели и других предметов обстановки;
• способность создавать 2D- и 3D-модель дома, отличающуюся детализацией составляющих объектов;
• возможность контролировать расходы на реализацию проекта за счет быстрой обработки данных, подсчета и формирования сметы, отражающей себестоимость используемых стройматериалов и рекомендуемого оборудования;
• выведение на экран подсказок нивелирует вероятность допущения ошибок при построении плана дома, меблировки и отделки.

3D Home Architect способен сделать процесс планировки помещения увлекательным занятием

Проект стильного двухэтажного дома с большим балконом и навесом для двух машин

Разобравшись с функционалом простого программного продукта, можно скачать обновленные версии этого проектировщика, оснащенные удобной камерой для осмотра строительного объекта с любой стороны, высоты и угла наклона. Разработчики 3D Home Architect создали инновационную линейку программ для конструирования домов, открывающую безграничные возможности для визуального проектирования, составления интерьерных и ландшафтных композиций. На основе комбинирования архитектурных чертежей, планировочных схем, 3D моделей визуализации интерьера можно получить анимацию, демонстрирующую всесторонний облик будущего дома. Устроив видеоэкскурсию по самостоятельно созданной модели жилья, можно всецело осмотреть каждую часть общей объемно-пространственной структуры интерьера, оценить удобство планировки и выявить недостатки проекта.

Одноэтажный частный дом с красивым ландшафтным дизайном

Альтернативным вариантом 3D Home Architect является Дом-3D — программа для проектирования домов, скачать бесплатно которую можно на любом веб-ресурсе. Она оснащена аналогичным функционалом и характеризуется способностью быстро выполнять задачи пользователей – проектировать дома и создавать понятную трехмерную модель визуализации интерьера.

Программа Дом-3D предназначена для 3-х мерной визуализации домов и интерьера, проектирования домов, мебели и трехмерного моделирования различных деталей интерьера

Интерфейс программы Дом-3D

Совет! Чтобы быстро ознакомиться и освоить управление функционалом программы для проектирования домов 3D, скачать бесплатно нужно версию с видеоуроками, в которых демонстрируются опции, возможности конструирования, способы создания 2D- и 3D-модели зданий.

Подбор программного обеспечения для профи в области архитектуры и дизайна

Некоторые бесплатные программы по проектированию домов позволят создать шедевры в области архитектуры

Программа проектирование дома 3d бесплатно скачивается на компьютер с соответствующими системными требованиями. К примеру, установка профессионального софта ArchiCAD требует большого объема свободного места на жестком диске, памяти, использование современных моделей процессоров и мониторов с отличной цветопередачей, подключения дигитайзеров и плоттеров. Это компьютерное оборудование позволяет импортировать в программу любой рисунок, нарисованный от руки или напечатанный на принтере, экспортировать созданные с помощью программы чертежи и схемы.

ArchiCAD — программный пакет для архитекторов, предназначен для проектирования архитектурно-строительных конструкций и решений, а также элементов ландшафта, мебели и т.п.

ArchiCAD — многофункциональный проектировщик домов, доведенный разработчиками до совершенства. Всевозможный макет с приглянувшимся планом или картиной интерьера можно загрузить, видоизменить с учетом пожеланий и запросов домовладельцев. Безграничные возможности профессионального софта позволяют реализовать замысловатые задумки креативных архитекторов:

• сконструировать постройку, контрастно отличающуюся от окружающих зданий – к примеру, строение, визуально кажущееся перевернутым вверх дном;
• создать модель сказочного дома на берегу моря, парящего над береговой полосой за счет постройки на малогабаритной опорной конструкции;
• построить здание с бассейном на крыше или балконе;
• создать макет дома с необычной крышей, оснащенной балюстрадами, флюгерами или скульптурными композициями в духе старины.

Проект загородного имения с помощью программы ArchiCAD

Работа в ArchiCAD не составит особых сложностей

Отличительной особенностью ArchiCAD является внедрение инновационных разработок программистов, рассчитанных на выполнение чертежных работ, создание планировок, эскизов с расшифровками в виде экспликаций, ведение документации, подбор стройматериалов, освещения, мебели и других предметов интерьера на одной универсальной платформе.

Стройка дома без проекта грозит дополнительным финансированием на восстановление фундамента

Эту многофункциональную программу для проектирования домов 3d скачать бесплатно нужно с целью  моделирования интерьера и конструирования зданий разного назначения: дач, офисов, ресторанов, торговых центров. Любая задача архитектора, строителя или дизайнера легко выполнима с помощью функционала ArchiCAD. После создания модели постройки или интерьерной композиции пользователи могут извлечь детальную информацию о сконструированном объекте:

• планы и экспликации разных уровней здания;
• разрез крыши, комнат и подсобных помещений с детальной информацией о параметрах конструкций, дверных и оконных проемов;
• макет фасада здания или кровли, запечатленной с разных сторон;
• презентационные материалы в разных форматах – графическом, схематическом или анимационном виде.

Красивый особняк с уютной террасой

На основании полученных макетов дома и строительной документации можно приступать к подготовке реализации проекта – закупать необходимое количество материалов для закладывания фундамента, возведения стен, покрытия кровли и выполнения черновых работ. Все используемые объекты при виртуальном конструировании дома соответствуют модификациям каркасных панелей, профилированного бруса, межкомнатных и входных дверей, напольных покрытий и других материалов, реализуемых разными производителями.

Виды программных продуктов для строительства домов из разных стройматериалов

Великолепный двухэтажный дом с панорамным остеклением

Среди множества компьютерных платформ для конструирования зданий существуют версии, предназначенные для виртуального строительства из определенных материалов:

• К3-Коттедж, House Creator, система проектирования деревянных домов «Сударушка» – удобные платформы для создания домов из бруса. Они позволяют сконструировать деревянный дом любой конфигурации, подобрать оптимальный фундамент, рассчитать количество необходимых балок и брусьев, пронумеровав каждое бревно. С помощью детализированных схем постройки из дерева можно с легкостью реализовать проект с любой степенью сложности.

Бесплатная программа моделирования дома К3-Коттедж

«Сударушка» поможет в строительстве домов из бруса

House Creator — быстрое и наглядное проектирование конструкции любых деревянных строений

• Xilinx Planahead, Home Plan Pro, Xilinx PlanAhead — бесплатные программы проектирования каркасных домов. Их функционал позволяет создавать здания с неограниченным параметром площади: компактные одноуровневые или многоэтажные здания. Они оснащены большим количеством макетов с готовыми решениями: планами домов с разными видами фасадов, внутренних стен, лестниц, входных зон в здание. При желании частично видоизменить готовый проект можно увеличить или уменьшить размер архитектурного сооружения, выбрать разные вариации кровли, крыльца или облицовки фасада. С их помощью можно не только заниматься моделированием постройки и созданием красивого экстерьера дома, созвучного с ландшафтным дизайном приусадебного участка, но и подбирать оптимальную планировку с точки зрения эргономики. Возможность примерки открытых планировок, разных вариантов оформления приватных и репрезентативных зон, картин интерьера, оформленных в разных стилях дизайна, позволяет создать энергоэффективный каркасный дом с идеальным оформлением внутреннего пространства.

PlanAhead — бесплатная программа проектирования каркасных домов

Интерфейс Home Plan Pro

Проект дачного дома с помощью программы Xilinx Planahead

При желании создать модель постройки из газобетона или монолитного пенобетона программисты создали специализированный софт, основанный на правилах конструирования фундамента, возведения стен, установки перегородок и кровли из материалов, обладающих определенными эксплуатационными свойствами и характеристиками.

Совет! Чтобы сконструировать дом из бруса, каркасных панелей или газобетона, следует использовать софт, оптимизированный под конкретный вид строительного материала. С их помощью можно сделать точные расчеты, подобрать оптимальный вид фундамента и кровли, совместимый со стенами, допускающими определенную весовую нагрузку, получить детальную информацию об этапах и требованиям к строительству.

Для создания проекта дома из бруса следует использовать софт, оптимизированный под этот вид строительного материала

Белоснежный дом из пеноблока

Бесплатные программы для проектирования домов и редакторы конструирования кровли

Бесплатная программа проектирования крыши дома ArCon рассчитана на подбор наиболее подходящей по форме и дизайну кровли к определенному зданию. За счет ввода информации о плане и площади постройки при выборе типа крыши можно быстро создать трехмерную модель дома с оптимальным форматом кровли. Крыша может иметь разную конфигурацию: плоскую, треугольную, полусферическую, в виде трапеции с инсталлированными мансардными окнами и другими формами стропильной системы.

ArCon представляет собой ультрасовременный инструмент для строительства, и поэтому он так популярен среди тех, кто хочет создать, усовершенствовать либо изменить окружающее пространство

ArCon — отличная программа для проектирования крыши

Специализированная программа для проектирования крыши позволяет конструировать макеты кровли для зданий со всевозможной конфигурацией. В разделе инструментов представлено большое разнообразие кровельных материалов, которые можно использовать для примерки разных вариантов к зданию с определенным фасадом. От гармоничного сочетания фасада с дизайном кровли прямо зависит вид экстерьера дома.

Программные платформы для проектирования рассчитаны не только на строительство домов и моделирование дизайна интерьера, но и на создание систем коммуникаций: водоснабжения, вентиляции, теплоснабжения, кондиционирования воздуха. Почитатели самобытных кованых изделий могут использовать программу KOVKA3D для создания оригинальных ограждений, лестничных перил, арок для необычного оформления приусадебных участков и создания оригинального экстерьера дома с коваными ставнями.

KOVKA3D — незаменимый инструмент для создания кованных изделий

Шикарный балкон с кованными перилами

Интерфейс бесплатной программы KOVKA3D

Получить представление о технологии строительства, разработке планировок, моделировании и визуализации интерьера позволяет мультифункциональная программа для проектирования домов 3d, скачать бесплатно которую можно на сайтах разработчиков. Интерактивный интерфейс в тандеме с многочисленными опциями предоставляет возможность каждому пользователю ПК создать неповторимый экстерьер дома и нетривиальный интерьер, основанный на персональных потребностях и желаниях домочадцев.

Некоторые бесплатные программы для проектирования домов используют даже профессиональные архитекторы

Получив навыки работы с инновационными платформами для виртуального строительства и обустройства домов, вам удастся успешно реализовать проект по возведению идеального для полноценной жизни особняка или коттеджа. Став архитектором за счет умелого управления программами для проектирования домов, возможно, именно вы сможете создать модель эффектного здания, способного потрясти виртуозным исполнением сообщество маститых дизайнеров и ценителей креативного подхода к строительству.

Программа для расчета крыши — Домашний мастер MoyDom-irk.ru

Онлайн калькулятор расчета кровли или как самому рассчитать кровельное покрытие для мансардной крыши?

Главная функция заключается в отводе воды и рассредоточения нагрузки на верхушку здания после выпадения снега.

Качественная кровля ценится за длительную эксплуатацию и приятный внешний вид.

Расчет крыши онлайн (калькулятор с чертежами) — поможет вам произвести надежный расчет количества кровельного покрытия, стропил и обрешетки.

Распространенные виды кровли

В строительстве различают несколько видов покрытий, которые в свою очередь делят еще на подвиды. К самым распространенным поверхностям зданий относят плоскую (бывает эксплуатируемой и неэксплуатируемой) и чердачную (сюда входит целая группа кровель: односкатные, двускатные, вальмовые, многощипцовые, конические и другие). Без сомнения, когда речь идет о выборе вида крыши, актуальным становится дальнейшее определение поверхностного материала.

Среди популярнейших типов упоминают:

В состав стропильной системы входит множество строительных «запчастей», но главными в этом широком списке являются:

• скаты (наклонные плоскости),
• обрешетка,
• стропила,
• брус мауэрлат.

Кроме того, определенную роль в процессе укрытия и дальнейшего функционирования крова занимает фронтон, желоб, аэратор, труба для водоотвода и другие.

Стропильная система представляется в виде несущей системы, в основе которой наклонные стропильные ноги, вертикальные стойки, а также наклонные подкосы. В некоторых случаях возникает необходимость использования подстропильных балок, которыми «свяжут» стропильные ноги. Различают стропила висячие и наслонные. В первой группе отдельно выделяют фермы со шпалами.

Следующих слоем в конструкции мансардной крыши служит обрешетка, которая настилают поверх ног стропильной системы. Таким образом появляется некий фундамент для кровельного настила, а также существенно расширяется пространственная составляющая стрехи. Чаще всего данный элемент изготавливают либо из дерева, либо из металла.

Своей ниши ответственности придерживается и мауэрлат. Он выполняет функцию опора для стропил по краям, а укладывают его на наружную стену по периметру. Брус обычно является пиломатериалом (тобишь сделанный из древесины), но вполне разумно, если в случае наличия специального каркаса из металла будет применяться аналогичное содержимое для подготовки мауэрлата.

Расчет кровли онлайн калькулятор

Как рассчитать крышу дома и как рассчитать материал на крышу быстро и без ошибок? В этой вам может специально разработанный сервис — строительный калькулятор для расчета кровли частного дома. Калькулятор рассчитывает количество кровельного покрытия, вес, обрешетку, стропила, угол наклона и многое другое.

Данный калькулятор производит расчет покрытия для двускатной кровли.

Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.

Ниже представлены калькуляторы для других видов крыш:

Обозначения полей калькулятора

Результаты расчетов

Регион снеговой нагрузки

Расшифровка полей калькулятора

Нагрузки, воздействующие на крышу

Вероятно, что когда дело доходит до выбора типа крыши и кровли, следует руководствоваться не только визуальными требованиями. В первую очередь необходимо уделить внимание изучению вопроса нагрузки на вальму.

Причин и источников воздействия много, но ведущими является снег и ветер. Что уж говорить, если строительные нормы требуют в обязательном порядке высчитывания снеговой нагрузки на будущий навес. Расчет имеет ярко выраженную индивидуальность в виду различий объемов снегового покрова, который выпадает в том или ином регионе.

Ветровая нагрузка не такая уж безобидная, как может показаться на первый взгляд. В некоторых случаях приходится говорить и о нагрузке из-за веса одного из элементов вальмы. Чаще всего в роли утяжелителя выступает обрешетка или кровля.

Актуальным вопрос нагрузки предстает перед теми, кто собирается использовать чердачное помещение круглогодично. В таком случае необходимо масштабное утепление (скаты, боковые стены и др.), что приводит к существенному увеличению силы давления на поверхность стен. Когда же чердак не планируют переводить в жилое помещение, тогда утеплять нужно одно лишь перекрытие.

Несущая конструкция стрехи также может оказывать ощутимую нагрузку собственным весом. В сложившейся ситуации показатели нагрузки определяют принимая во внимание усредненную плотность материалов и проектные значения параметров конструктивного и геометрического характера.

Все вышеперечисленные факторы воздействия не так просты в анализе, но к счастью, уже давно разработаны все необходимые СНиПы, к нормам которых можно обратиться в любой момент.

Расчет площади покрытия

Расчет площади крыши неминуем в любом проектирования навеса. Если

В подобных условиях измерьте длину и ширину сооружения, сложите показатели условных свесов и затем два результата умножьте один на другой.

Когда же дело касается кровли, тогда следует использовать в расчете еще несколько позиций, среди которых угол наклона того или иного элемента. Прежде всего, рекомендуем все емкие детали покрытия разделить на определенные части (к примеру на треугольники).

В случае с двускатной поверхностью, следует умножить площадь каждой наклонности по отдельности на косинус наклонного угла. Наклонный угол — это цифра, взятая с пересечения ската и перекрытия. Что касается измерения длины одной наклонной, то упомянутый параметр следует фиксировать на имеющемся расстоянии от конька до края карниза.

Расчет площади кровли

Следовательно, алгоритм решения во всех проектах, в которых используются скатные стрехи — аналогичен. По завершению отмеченных действий, для того чтобы узнать площадь домового купола Вам понадобится просуммировать полученные результаты.

На стройскладах и в соответствующих магазинах могут продавать скаты с формой неправильного многоугольника. В таком случае вспомните совет, который уже звучал в материале — разделите плоскость на одинаковые геометрические фигуры и после окончания расчетов просто прибавьте их между собой.

Расчет количества материалов для кровли на примере металлочерепицы

Металлочерепицу следует начать рассматривать с угла наклона, о котором уже вспоминали в предыдущем пункте. Если говорить о крайностях, то есть все теоретические основания говорить об интервале 11-70 градусов. Вот только практика, как известно, вносит свои коррективы и не всегда они совпадают с теорией.

Специалисты утверждают, что 45 градусов — это оптимальный угол наклона.

Тем более, если речь идет о крыше дома, которая находится в местности с минимальным количеством осадков, что не требует значительных наклонов. Если же снег является довольно частым гостем, тогда 45 градусов окажется самым оптимальным вариантов, вот только из-за повышения ветрового давления нужно будет укрепить обрешетку и стропильную систему. К тому же, чем больше наклон, тем больше материала уйдет на стреху.

Рассмотрим алгоритм вычисления на примере двускатной крыши:

1. Пускай наклонный угол будет выражен буквой А, а ½ покрываемого пролета — В, высота будет Н.
2. Вводим действие по нахождению тангенса, которое решается путем деления Н на В. Упомянутые величины мы знаем, поэтому используя таблицу Брадиса находим значение угла наклона А через арктангенс (Н/В).
3. Лучше для решения столь серьезных действий применить калькулятор, способный вычислять обратные тригонометрические функции. Затем умножив В на длину покрытия найдем площадь каждой наклонности.

Касательно расходов материала, то к подобным расчетам обращаются уже на завершающей стадии проектирования. Для начала необходимо рассчитать площадь поверхности, которую будут настилать и непосредственно размеры кровельного материала. В качестве примера приведем металлочерепицу.

Итак, параметр реальной ширины равен 1180 мм, эффективной — 1100 мм. Теперь переходим к вычислению длины покрытия дома, о котором мы уже рассказывали. Поскольку разбираем выдуманный расчет в качестве примера, пусть упомянутый показатель будет равен 6 метрам.

Это число делим на эффективную ширину и получаем 5,45. Решение действия отображает количество нужных листов и поскольку число вышло не целым, по понятным причинам округляем в сторону увеличения.

Таким образом, нам понадобится 6 листов металлочерепицы для настила одного ряда по длине стрехи. Переходим к расчету количества листов по вертикали.

Пусть расстояние составит 4 метра, а свес — 30 см. Совершив несложное приплюсование получим размер 4,3 метра. Возьмем условную длину листа металлочерепицы в качестве 1 метра. С учетом нахлеста эффективная длина одной кровельной единицы составит 0,85 м.

После этого результат 4,3 м поделим на эффективную длину и на исходе получим 5,05 листа. В таком небольшом отклонении от целого числа советуем округлить на уменьшение.

Расчет паро- и гидроизоляции

Паро— и гидроизоляционный материал считается очень просто. Для этого нужно просто покрываемую площадь поделить на аналогичный параметр кровельного настила. К примеру, речь идет о двускатном навесе.

Условно берем длину ската 5 метров, а ширину 4 м. Следовательно площадь одной единицы равна 20 кв. м, а общий показатель для двух скатов составит 40 кв. м. Паро- и гидроизоляционный материал принято считать по рулонам.

Если один такой рулон содержит 80 кв. м, то даже с вычетом нахлестов и подобных отклонений, получим как минимум 65-70 кв. м, что для рассчитанной поверхности более чем достаточно. Вот и все, с чем нам хотелось поделиться на эту тему.

Полезное видео

Видео инструкция по расчету крыши:

Проектирование крыши: 3D программа для расчета кровли дома

Многие владельцы частных домов занимаются строительством самостоятельно. Заключительным этапом возведения здания является проектирование кровли. От правильности проектировки зависит многое: теплоизоляционные свойства, защита от внешних звуков, правильный сход снега зимой, а также эстетически привлекательный внешний вид.

Особенно внимательно стоит относиться к двум вопросам:

• конструкция крыши – скаты, высота конька, козырек и пр.;
• материалы, из которых будут сделаны перекрытия, а также внешнее покрытие.

Все этапы планировки в настоящий момент удобно выполнять на компьютере. Это относится как к самим владельцам недвижимости, которые хотят все сделать самостоятельно, так и к строительным бригадам. В этой статье мы расскажем подробнее о проектировке крыши, а также приведем примеры программ по расчету кровли.

Разновидности и конфигурации элемента

В первую очередь мы будем обращать внимание на виды покрытий частных домов, но некоторые варианты подойдут и для сложных, многоэтажных строений.

Есть два основных типа крыш:

Первые редко встречаются в России, они чаще используются в странах с теплым климатом и минимальным количеством осадков. В них есть несомненные плюсы – малое количество стройматериалов и простота конструкции, однако, снежной зимой на таких кровлях будет собираться большое количество снега. Это может привести к просадке, гниению материалов, а в далекой перспективе – к скорому протеканию воды.

Поэтому в России и странах с близким нам климатом чаще строят скатные конструкции. Перепад кровельной поверхности (от высшей до наиболее низкой точки) должен быть не меньше 10%. При этом в ряде разновидностей предусмотрен чердак, где-то это даже крупные просторные мансардные помещения, а вторые не имеют доступных для использования площадей.

• Односкатные – самый простой вариант, который чаще используют для хозяйственных построек – сараев, гаражей, однако, изредка можно увидеть такой тип и на дачном домике, коттедже. Смысл заключается в том, что сама поверхность плоская. Она монтируется на стены, которые имеют разную высоту. Преимущества такого варианта – вы сами можете выбрать направление ската, а также на проектирование и строительные работы вы потратите минимальную сумму. Внешний вид такой кровли чаще всего непрезентабельный. Минусом также является невозможность использовать чердачное пространство, которого там практически нет. Угол наклона следует сделать не менее, чем 20-30%.
• Двухскатные – самые распространенные схемы построения. Также их называют «карточным домиком», потому что внешне они напоминают эту незамысловатую конструкцию – две плоскости соединяются коньком (верхней точкой), а скаты спускаются симметрично по две стороны. Иногда один край делают более отлогим, немного длиннее. Это делается либо для практичности (под пологой стороной может быть расположено крыльцо), либо для улучшения внешнего вида. Преимуществом считается простота возведения, а минусом – стандартный дизайн. Под кровлей можно разместить чердак. Он будет ограничен с двух сторон скатами, а с оставшихся – фронтонами (кирпичная кладка до конька).

• Четырехскатные шатровые. Это крыши, которые вовсе не имеет конька, так как все 4 стороны равными треугольниками собираются в аккуратную, симметричную пирамиду. Это идеальная разновидность для дома, который имеет периметр ровного прямоугольника или квадрата. Есть «шатры» и трехсторонние. Это более сложная структура, но внешний вид смотрится очень нестандартно.
• Четырехскатные вальмовые. Интересный вариант, где вместо фронтонов располагаются дополнительные два ската в форме треугольника, вальмы. Несомненным достоинством такой конструкции является большая устойчивость к любого типа осадкам. Низка вероятность того, что во время сильного ветра снесет часть покрытия, что часто бывает у двухскатных типов. Но проектирование гораздо сложнее, понадобится специализированная программа для компьютерного расчета крыши дома в 3д. Компания «ЗВСОФТ» предлагает варианты САПРов для конструирования скатов.
• Полувальмовые. Интересная комбинированная композиция. Она очень привлекает дизайнеров и архитекторов, так как такая задумка не только отлично смотрится снаружи, но и дает возможность обустроить отличную мансарду изнутри. Особенность заключается в том, что на внешних сторонах сочетается фронтон, который имеет форму усеченного треугольника, или трапеции. Верхушку фигуры закрывает полувальм. Это позволяет создать наверху полноценное окно, которое можно разместить во фронтальной части. Еще одна дизайнерская задумка – сделать вальм не сверху, а снизу, таким образом, скат получится гладкий, а над ним будет расположен треугольный участок фронтона, который может стать слуховым окошком.

• Многощипцовые. Их также можно назвать крестовидными, потому что они имеют 4 конька, которые собираются вместе, а в проекции сверху структура напоминает крест. Очень сложна в построении, но часто используется любителями готического стиля – точная симметричность и острые углы.
• Мансардные, или ломаные. Особенность в желании использовать как можно более функционально пространство под крышей. Для этого скаты как бы переламываются пополам, сначала от конька идут полого, а затем резко увеличивают угол наклона.
• Купольные. Они выглядят как конус. Такими элементами часто покрывают башенки. В повседневной жизни встречаются редко, только как декор.
• Комбинированные. При создании такого проекта кровли нельзя обойтись без компьютерной программы для конструирования крыши. Склоны могут иметь разную форму, находиться на различных ярусах, по-разному будут использованы площади под кровельным покрытием. Однако такие типы являются самыми интересными для дизайнеров и архитекторов. Совмещение разновидностей способствует учету множества нюансов.

Крыша и кровля

Двускатные крыши можно, пожалуй, отнести к наиболее популярным среди частных застройщиков.

Калькулятор расчета нагрузки на снегозадержатели

Надёжная, не протекающая, не боящаяся ветровых нагрузок и зимних снеговых наносов.

Металлочерепица появилась в череде кровельных материалов относительно недавно, но стремительно завоевала.

Кровельное покрытие французской компании «Onduline» привлекает многих владельцев дач и загородных.

При самостоятельном проектировании трехщипцовой крыши и подготовке к ее монтажу необходимо заранее просчитать немало важных параметров, одним из которых является общая площадь создаваемой кровли. Важность точного значения площади – велика, так как придется планировать приобретение не только самого выбранного кровельного.

Нельзя не согласиться с тем, что многощипцовая крыша, с разнонаправленными пересекающимися.

Несмотря на современное изобилие различных кровельных материалов, обычный асбестоцементный шифер все.

Для изготовления стропильных ног применяется качественный пиломатериал определенного сечения. Его прочностных.

Калькулятор расчета площади кровли вальмовой или шатровой крыши

При проектировании крыши нельзя забывать о том, что по периметру дома.

Вальмовые и шатровые крыши имеют общую особенность – помимо основных стропил.

Основу любой конструкции крыши составляют стропила – именно на них впадают.

В самом начале работы по проектированию конструкции крыши своего дома или какого-либо здания хозяйственного назначения перед владельцем обязательно возникнет ряд первоочередных вопросов. Это, прежде всего, сама разновидность стропильной системы, угол наклона скатов, планируемое кровельное покрытие, высота конструкции в коньковой части.

Онлайн калькуляторы для расчета кровли и крыши

Онлайн-калькуляторы для расчета кровли и крыши – это обязательные инструменты, присутствующие в арсенале архитекторов и профессиональных строительных фирм. Хотя, в принципе, такие калькуляторы полезны и простым владельцам загородных участков, затеявшим строительство дома своими руками (здесь также потребуется расчет кровли). И неудивительно, ведь качество и точность подобных расчетов напрямую влияют не только на долговечность всей кровельной конструкции, но также и на общий вид дома. В этой рубрике сайта собраны лучшие калькуляторы для расчета крыши, которые помогут вам в самых распространенных случаях при самостоятельном строительстве дома! Здесь вы найдете полезные инструменты по расчету площади трехщипцовой крыши, количества шифера, площади шатровой крыши, длины стропильных ног, высоты конька и многого другого! Все онлайн-калькуляторы создавались опытными специалистами, каждый инструмент сопровождается подробными объяснениями и инструкцией по расчету.

В чем же преимущества наших онлайн-калькуляторов? От своих многочисленных (а зачастую и платных) аналогов они отличаются тем, что не нуждаются в скачивании на локальный компьютер. Для проведения расчетов используются сложные, тщательно проверенные алгоритмы, а результаты вычислений выводятся в простом и доступном виде. Еще одно достоинство в том, что вы можете добавить страницу с интересующим онлайн-калькулятором в закладки браузера и использовать в любой момент!

На заметку! При проведении расчетов онлайн используются строительные стандарты, ГОСТы и СНиПы, которые приняты в РФ и мире. Кроме того, принимается во внимание мировая практика современного строительства.

Нужно рассчитать длину стропил или площадь кровли? Воспользуйтесь одним из инструментов, представленных в данном разделе сайта, и получите нужную информацию всего за несколько секунд!

Расчет кровли и водостока

При проведении любых строительных работ, и кровельных в том числе, необходим точный расчет материала, причем как основного, так и вспомогательного. Благодаря продуманному подходу к определению нужного количества финишного покрытия кровли, а также комплектующих и расходных материалов (утеплитель, гидроизоляция, обрешетка, крепеж) вы обеспечиваете себе сразу несколько преимуществ:

• Покупаете все сразу в одном месте, гарантируя себе полное совпадение материала по цвету. Необходимость докупить материал в другом месте, из другой партии может привести к тому, что разница в оттенках будет хорошо видна на готовой кровле. Зачем это вам нужно?
• Точный расчет крыши поможет избежать необходимости впоследствии докупать материал, а это требует времени, усилий, дополнительных расходов (есть разница, привезти все необходимое одной машиной или нанимать спецтранспорт несколько раз).
• Расчет кровли от специалистов – это гарантия отсутствия большого количества ненужных излишков. С ними потом тоже нужно что-то делать (продать, вывезти с участка), а это также трата времени и средств.

Перед тем как начать строительство кровли, необходимо произвести расчет материала. Специально для этого на нашем сайте есть онлайн-калькулятор. Его основное предназначение – помочь покупателю прикинуть примерную стоимость кровельного материала. Зная количество металлочерепицы, профнастила, гибкой черепицы, которое необходимо будет купить для покрытия кровли, вы сможете подсчитать примерную стоимость кровли (без учета скидок и возможных бонусов).

Также калькулятор расчета крыши позволит рассчитать и примерную стоимость самих работ по укладке кровли, так как зная количество материала можно подсчитать и эту величину. Зная эти цифры, вы сможете в полной мере подготовиться к такому важному и ответственному мероприятию как закупка материала и заключение договора на кровельные работы.

Результаты расчета

Над раскладкой кровли находятся переключатели профилей изделия, они позволит вам выбрать необходимый профиль с учетом его рабочей ширины и запретных длин. Для просмотра раскладки листов на скате выберите скат, нажав на него. С помощью стрелок изменяйте длину листов в соответствии с вашей потребностью для выбранного ската.

Результаты расчета

Ниже указаны параметры вашей кровли и количество необходимого материала с учетом запретных длин и перехлестов листов. Далее вы можете добавить товар в корзину и, при необходимости, в корзине отказаться от каких-либо элементов.

Как работает онлайн калькулятор крыши?

В первую очередь определяющим фактором при расчете кровли является ее форма. При заполнении полей онлайн калькулятора вы сможете выбрать нужный вам тип, этот шаг будет самым первым. Вы сможете выполнить расчет односкатной, двускатной, четырехскатной вальмовой, мансардной кровли и т.п.

Также в онлайн расчет стоимости кровли включены и другие параметры, которые влияют на количество материала – необходимость утепления, дополнительные элементы (свесы, водостоки и т.п.). Наибольшее внимание, конечно, нужно уделить размерам кровли. Для того, чтобы получить как можно более точный расчет, при указании размеров сверьтесь с чертежом.

В результате онлайн калькулятор крыши дома выдаст вам все необходимые цифры с учетом выбора типа профиля металлочерепицы и стоимости всех необходимых материалов в компании «Кровля №1». Программа рассчитает общую площадь кровли, стоимость финишного покрытия, доборных элементов, крепежа, а также стоимость дополнительных элементов, если вы укажете это при заполнении формы (утеплитель, гидроизоляция, водосточная система, софиты). Также калькулятор стоимости кровли рассчитает сумму за монтажные работы «под ключ». Итоговая сумма отразит все ваши расходы, как на закупку материала, так и на процесс монтажа.

Как купить материалы после расчета кровли?

Вы сможете заказать и купить все необходимое для монтажа кровли прямо здесь, не покидая страницу калькулятора. Заказ автоматически сформируется в корзине, вы сможете внести в нее все нужные вам изменения, отказаться от части товаров или услуг и подсчитать окончательную стоимость. Оплатить покупку можно прямо через сайт при помощи банковской карты, безналичного перечисления. Наличными оплата осуществляется в офисе компании.

Это очень удобно, позволяет экономить ваше время и средства, а также приобрести все что нужно для кровли в одном месте, без утомительных поездок в поисках необходимых материалов.

Данный онлайн калькулятор позволяет получить достаточно точный предварительный расчет, который особенно подойдет тем, кто планирует строительство кровли простой формы. При наличии проекта сложной, многоскатной кровли с мансардными окнами, за расчетом стоимости лучше всего обратиться к специалистам компании «Кровля №1».

Автоматическое построение основных стилей крыш

Информация в этой статье относится к:

ВОПРОС

Как использовать автоматические инструменты крыши для создания некоторых основных стилей крыши?

ОТВЕЧАТЬ

Автоматическое создание основных стилей крыши в Home Designer может быть простым с помощью панели «Крыша», расположенной в диалоговом окне «Спецификация стены». Значение Pitch, установленное в диалоговом окне Build Roof, устанавливает только шаг по умолчанию для всех плоскостей крыши в плане.Угол наклона вместе со стилем крыши можно переписать для каждой стены, открыв диалоговое окно спецификации этой стены на панели «Крыша».

В этом уроке мы начнем с создания простой замкнутой прямоугольной конструкции размером 40 x 30 футов, как показано на изображении ниже.

В этой статье мы покажем вам, как автоматически создавать следующие стили крыши:

ВЕРХНЯЯ КРЫША

Вальмовая крыша имеет плоскость крыши, построенную над каждой внешней стеной на плане, над которой нет другой стены, как показано на изображении ниже.

Для создания вальмовой крыши

1. По умолчанию вальмовая крыша будет автоматически создана на нашей конструкции размером 40 x 30 футов без каких-либо изменений.
2. Выберите в меню Build> Roof> Build Roof .
3. На панели «Крыша» диалогового окна « Построить крышу » можно установить значение по умолчанию Шаг (12 дюймов) всей крыши, его минимальный размер ниши Размер и значения Выступ крыши .

   Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.




4. Перейдите на панель «Материалы», чтобы изменить материал крыши по умолчанию, а также установите материал для других аспектов крыши, таких как желоб.
5. Нажмите ОК , чтобы применить любые изменения, сделанные в этом диалоговом окне, чтобы перестроить крышу с новыми настройками.

   Вид в плане стандартной вальмовой крыши будет выглядеть, как на изображении выше.

ДВУСКАТНАЯ КРЫША

Если на стене нет несущей плоскости кровли, то это двускатная стена.

Для создания двускатной крыши

Чтобы создать базовую двускатную крышу, нам нужно указать программе, чтобы она не строила плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане.

1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, затем щелкните инструмент редактирования Open Object .
2. На панели «Крыша» в открывшемся диалоговом окне «Характеристики стены » выберите параметр « Full Gable Wall », затем нажмите OK .

3. Выполните те же действия для правой 30-футовой стены.
4. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

   Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.




   Вид в плане стандартной двускатной крыши будет выглядеть, как на изображении выше. Мы указали две стены, которые должны быть определены как полностью фронтальные стены, чтобы создать этот стиль крыши.

ВЫНОСНАЯ КРЫША

Смещенная двускатная крыша — это тип двускатной крыши с разными уклонами на каждой из двух плоскостей крыши и коньком, смещенным от центральной линии здания.

Для создания двускатной двускатной крыши

Этот стиль крыши можно создать, присвоив двум плоскостям крыши различный уклон с поправкой

1. Укажите, что левая и правая стены должны быть Сплошные фронтальные стены .
2. Используйте инструмент Select Objects , чтобы выбрать нижнюю 40-футовую стену, затем щелкните инструмент редактирования Open Object .
3. На панели «Крыша» в открывшемся диалоговом окне «Спецификация стены » измените значение Шаг на большее, чем остальная часть крыши, например 12 дюймов, , затем щелкните OK .


4. Откройте верхнюю 40-футовую стену и на панели «Крыша» измените Шаг на более низкое значение, например 2 «, затем нажмите ОК .
5. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

   Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.




   Вид в плане двускатной крыши со сдвигом будет выглядеть, как на изображении выше. Мы указали, что нижняя горизонтальная стена имеет более крутой уклон, чем верхняя горизонтальная стена.


ГОЛЛАНДСКАЯ ДРОССЕЛЬНАЯ КРЫША

Голландский фронтон, иногда называемый голландско-шатровым, представляет собой комбинацию вальмовой и двускатной крыши, в которой фронтон расположен в конце конька, вверху плоскости вальмовой крыши.

Для создания двускатной голландской крыши

1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, затем щелкните инструмент редактирования Open Object .
2. На панели «Крыша» диалогового окна «Спецификация стены » отображается:

3. Выполните те же действия для правой 30-футовой стены.
4. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

   Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.




   Голландская двускатная крыша в плане будет выглядеть, как на изображении выше. Мы указали, что левая и правая вертикальные стены являются голландскими фронтонными стенами, а расстояние In From Baseline установлено равным 96.


КРЫША

Shed Roof — это одинарная наклонная крыша.

Для создания односкатной крыши

Во-первых, нам нужно указать программе, чтобы она не строила плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане, установила одну стену как стену с высоким навесом / фронтоном, и мы также уменьшим уклон крыши, чтобы это не было так круто.

1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, чтобы выделить ее, затем щелкните инструмент редактирования Open Object .
2. На панели «Крыша» в открывшемся диалоговом окне «Характеристики стены » выберите параметр « Full Gable Wall », затем нажмите OK .

3. Выполните те же действия для правой 30-футовой стены.
4. Используйте инструмент Select Objects , чтобы выбрать верхнюю 40-футовую горизонтальную стену, и щелкните инструмент редактирования Open Object .
5. На панели «Крыша» выберите опцию Высокий навес / Фронтон , затем нажмите ОК .

6. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

   Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК».Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.




   Вид в плане стандартной односкатной крыши будет выглядеть, как на изображении выше, с одной плоскостью крыши. Мы указали, что две вертикальные стены должны быть определены как полностью фронтальные стены, а верхняя горизонтальная стена должна быть определена как стена с высоким навесом / фронтоном.


КРЫША GAMBREL

Крыша в форме амбара имеет два ската с каждой стороны конька .Первая (нижняя) площадка с обеих сторон круче, чем площадка у гребня.

Создать двускатную крышу

Чтобы создать базовую крышу Gambrel Roof, нам нужно указать программе не строить плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане, а также установить соответствующие нижний и верхний шаг для двух горизонтальных 40-футовых стен.

1. Используйте инструмент Select Objects , чтобы выделить левую 30-футовую стену, чтобы выделить ее, и щелкните инструмент редактирования Open Object .
2. На панели «Крыша» в открывшемся диалоговом окне «Характеристики стены » выберите параметр « Full Gable Wall », затем нажмите OK .

3. Выполните те же действия для правой 30-футовой стены.
4. Используйте инструмент Select Objects , чтобы выбрать верхнюю 40-футовую стену, и щелкните инструмент редактирования Open Object .
5. На панели «Крыша» диалогового окна «Спецификация стены » отображается:
   • Укажите шаг Шаг как 24 дюйма, дюйм 12.
   • Поместите галочку в поле Upper Pitch и установите его шаг как 6 дюймов, дюймов 12.
   • Измените значение In From Baseline на 60 «, чтобы второй шаг начинался на расстоянии 5 футов от верхней пластины . Значение Start at Height будет регулироваться автоматически на основе других введенных значений.
   • Нажмите ОК , чтобы применить эти изменения и закрыть диалоговое окно.
6. Выполните ту же процедуру для нижней 40-футовой горизонтальной стены.
7. При желании поэкспериментируйте с чередующимися шагами и выступами. Кроме того, попробуйте изменить высоту, на которой начинается второй уклон, чтобы вы могли увидеть, какой эффект он оказывает на дизайн вашей двускатной крыши.
8. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

   Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.




   Вид в плане стандартной двускатной крыши будет выглядеть, как на изображении выше. Мы указали, что две вертикальные стены должны быть определены как полностью фронтальные стены, а две горизонтальные стены должны иметь верхний и нижний уклон, а также расстояние от базовой линии.


ОТКРЫВАЮЩАЯСЯ КРЫША

Крыша в стиле «крыло чайки» имеет два ската по обе стороны конька, причем первый скат меньше второго.

Чтобы создать крышу типа «крыло чайки»

Во-первых, нам нужно указать программе, чтобы она не строила плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане, а также установить соответствующие нижний и верхний уклон для двух 40-футовых стен.

1. Используйте инструмент Select Objects , чтобы выделить левую 30-футовую стену, чтобы выделить ее, и щелкните инструмент редактирования Open Object .
2. На панели «Крыша» в открывшемся диалоговом окне «Характеристики стены » выберите параметр « Full Gable Wall », затем нажмите OK .

3. Выполните те же действия для правой 30-футовой стены.
4. Используйте инструмент Select Objects , чтобы выбрать верхнюю 40-футовую стену, и щелкните инструмент редактирования Open Object .
5. На панели «Крыша» диалогового окна «Спецификация стены » отображается:
   • Укажите шаг как 6 дюймов, дюймов 12.
   • Поставьте отметку в поле Верхний и установите его шаг как 12 дюймов, дюймов 12. Важно, чтобы верхний наклон был круче стандартного для создания этого стиля крыши.
   • Измените значение In From Baseline на 60 дюймов , чтобы второй шаг начинался на 5 футов выше верхней пластины.
   • Нажмите ОК , чтобы применить эти изменения и закрыть диалоговое окно.
6. Выполните ту же процедуру для оставшейся 40-футовой стены.
7. При желании поэкспериментируйте с чередующимися шагами и выступами. Кроме того, попробуйте изменить высоту, на которой начинается второй шаг, чтобы вы могли увидеть, как он влияет на конструкцию крыши вашего крыла чайки.
8. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

   Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.




   План этажа стандартной крыши в форме чайки будет выглядеть, как на изображении выше. Мы указали, что две вертикальные стены должны быть определены как полностью фронтальные стены, а две горизонтальные стены должны иметь верхний и нижний уклон, а также расстояние от базовой линии.

   Обратите внимание, что на виде в плане этажа эта крыша может выглядеть идентично плоской крыше, поэтому важно убедиться, что у вас правильно установлены верхний и нижний уклон, и проверить с помощью обзора камеры.

ПОЛУКОМПАКТНАЯ КРЫША
