Главный козырь односкатной крыши бани в том, что она отводит дождевую и талую воду только в одну сторону – как раз туда, куда вы сделаете слив. Удобно, не правда ли? И не нужно теперь будет оборудовать серьезный дренаж вокруг фундамента! И еще много-много преимуществ.

Но, если вы думаете, что из-за такового выбора вам придется отказаться от летней комнаты наверху (и где теперь гостям ночевать? Где бильярд поставить?), то вы ошибаетесь. Мансарда под односкатной кровлей получается светлой, просторной и оригинальной. Хотя бы с одной нормальной высокой стеной, где замечательно разместятся мансардные окна. И никакого темного и пугающего участка под коньком, как у двускатной крыши. Только свет!

Итак, переходим к проектированию. Из всех существующих крыш односкатная имеет самую простую конструкцию. Вот уж где отдыхает глаз строителя: все просто и ясно, как небо над головой. Создаете ли вы сами проект односкатной крыши дома, либо нанимаете специалиста, в нем должны быть продуманы такие пункты:

1. Общий эскиз здания с крышей.

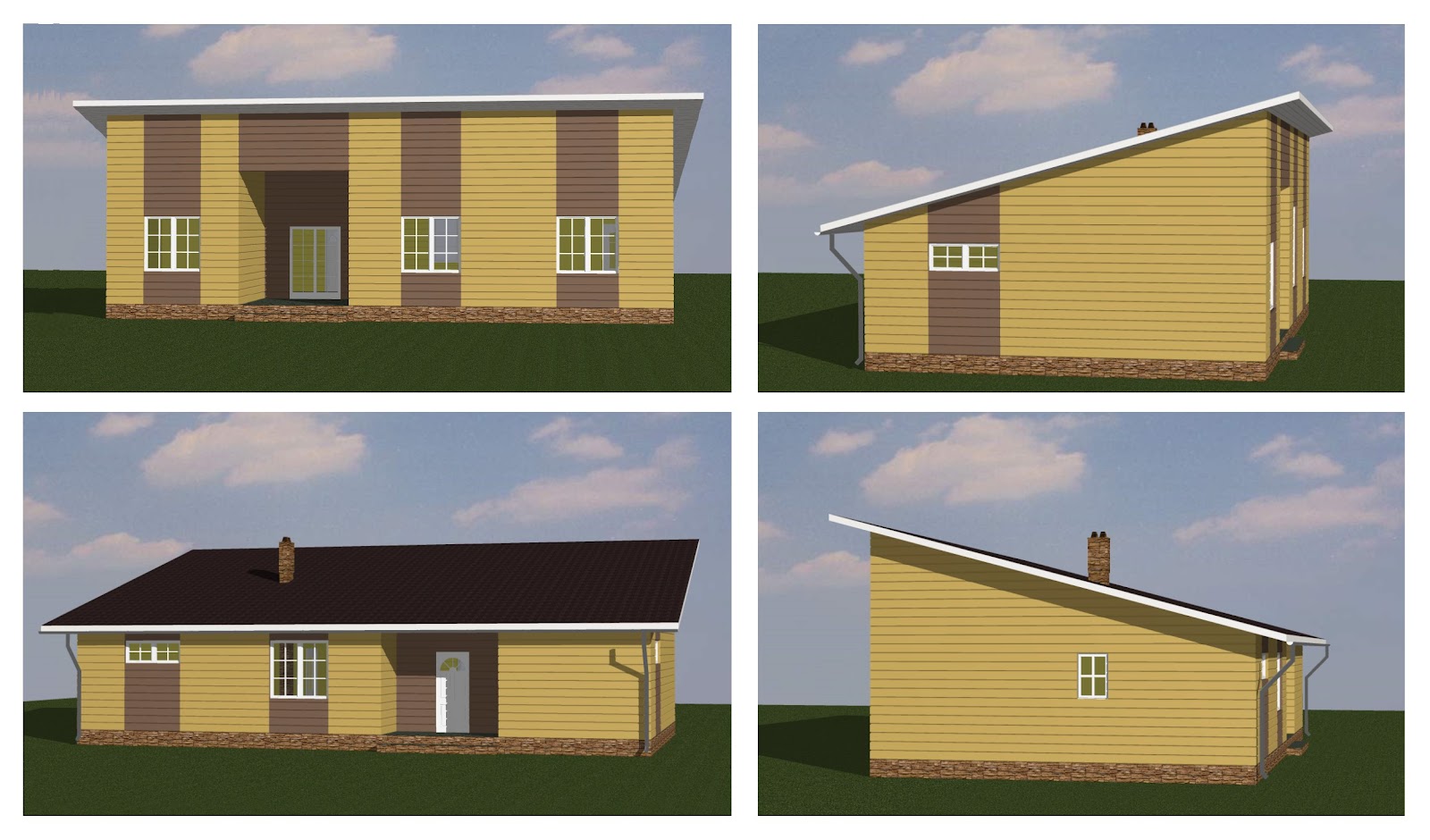

2. Выполнение отдельных точек обзора такой крыши: спереди, позади дома и по бокам.
3. Полный расчет комплексных нагрузок от снега, веса стропильной системы и кровельного покрытия.
4. Составление разрезов всех важных отдельных участков крыши.
5. Подробная схема важных узлов крыши и примыкания кровельного покрытия к стропильной системе.
6. Описание всех сложных мест, особенно примыкания стропильной системы к несущим перекрытия и стены.
7. Схема водоотвода и снего-очистителей (либо электрического кабеля).

Причем, как показывает практика, главную роль в окончательной стоимости крыши играет не столько метраж, сколько наличие специальных элементов: ендов, коньков, торцевых планок и им подобным. Вот почему односкатная крыша получается выгодной и в этом плане.

Сам процесс строительства небольшой бани с односкатной крышей выглядит так:

А на практике так:

Как вы видите, для таких бань ввиду их малого веса серьезного фундамента не строят. Но, если в вашей бане будет хотя бы три-четыре помещения, задумайтесь о более солидном основании:

Для односкатной крыши самый простой вариант – это деревянный каркас. Просто, дешево и доступно в плане ремонта. Но вполне применимы и металлические стропила, которые отличаются прочностью и долговечностью. Главное только – не допустить их коррозии. Но и в первом, и во втором случае нужно правильно выбрать угол крыши и сложность стропильных ферм.

Выбор угла наклона и высоты крыши

Угол наклона выбирается не только из эстетических или экономических соображений. Его определяют материал покрытия крыши, снеговая и ветровая нагрузка и другие важные факторы. Особенное внимание нужно обратить на снег, который на односкатной крыше накапливается намного больше, чем на двускатной. А также на ветер.

Так, если в вашей местности ветра особенно сильные, тогда стропильные балки вам лучше не выдвигать за стену – чтобы уменьшить общую парусность крыши. А для отвода дождевой воды закрепите парапеты из листового металла. Даже в самую сильную бурю в этом случае ветер сорвет только парапеты, которые вполне заменимы, согласитесь.

При строительстве бани проще всего создать угол наклона крыши за счет разной высоты стен: просто одну строим выше, другую – ниже. Далее остается положить балки перекрытия и организовать обрешетку.

А определившись с углом крыши, можете начинать изготавливать стропила. В этом вам поможет специальный шаблон:

Выбор формы и конструкции стропил

А теперь давайте решим, за счет чего вы будете устраивать уклон крыши – разницы в высоте стен или дополнительными стропильными элементами.

В первом случае достаточно доложить пару блоков или бревен, и вы получите одну более высокую стену, верхний край которой послужит одновременно и коньком. Плюс такой конструкции в том, что здесь нет необходимости обустраивать чердак, и в помещении будет немного теплее. А стропильная система получится максимально упрощенной – всего лишь пару стропильных ног, перекинутых между стенами.

Во втором случае вам придется делать стропила в виде замкнутых треугольных ферм. Здесь уже пойдет больше строительного материала, и добиться нужной прочности немного сложнее. Зато в вертикальной части стропильной системы, которая продолжит стену по высоте, вы легко сделаете небольшие окна или обустроите вентиляционные отверстия. Не нужно будет вырезать окна прямо в блоках! Для гаража и подобной ему хозяйственной постройки такая крыша – замечательный вариант.

Выбор сечения стропил и длины стропильных балок

Но в общей сложности, какой бы односкатная крыша не была, длина стропильной ноги не должна превышать 6 метров. В противном случае вам придется усиливать этот элемент, иначе такая крыша будет опасной. Почему так? Вся древесина, которая идет в продажу в виде брусков, всегда распиливается максимум на 4 и на 6 метров.

Чаще всего для односкатной крыши бани изготавливаются стропильные фермы наслонного типа. Здесь стропила опираются на две основные точки – несущие стены. Общий вес кровли при этом небольшой, а потому нагрузка будет тоже малозначительной. Но максимальное расстояние между такими стенами не должно превышать 6 метров, иначе за этим пределом прочность стропильной системы упадет в 5 раз. Если расстояние больше 6 метров, значит, посередине крыши нужно будет обязательно сделать дополнительную опору – прогон, который упрется во внутреннюю стену дома.

Но для бани из бруса или бревен крепление стропил к стенам нужно делать скользящим. Дело в том, что такие стены со временем всегда «садятся», причем довольно заметно, и плохо, если стропильная система будет при этом замкнутой и геометрически нерушимой. В итоге по всей стропильной системе возникнет напряжение и пойдут первые трещины.

Вот как оно выглядит:

Выбор уровня сложности стропильных ферм

Исходя из этого решите: нужны ли вам в стропилах дополнительные укрепляющие элементы: подкосы или стойки. Дело в том, что они позволяют использовать стропильные ноги меньшего диаметра, чем если бы вы просто скрепили три бруска в стропильную ферму. Конечно, так строительство односкатной крыши усложняется, зато сама конструкция получается более надежной, экономной и легкой. А для стен из тех же блоков это важно. Вот почему такие конструктивные элементы еще называются разгружающими.

При необходимости стропильные фермы усиливаются дополнительными подкосами и распорками. Чем больше таких элементов, тем прочнее получается крыша, но и стоимость ее возрастает. Как и количество плотницких работ:

Если пролет большой, а сама баня включает в себя еще гараж, тогда стропильную систему нужно строить такой сложности:

Вопрос энергосбережения крыши

Самым низким в плане теплопотерь считает куб. Это касается как помещения, так и здания в целом: чем компактнее геометрия, тем меньше уходит тепла, а чем сложнее архитектурная форма – тем больше. Все просто: чем больше площади плоскостей, тем больше через них уходит тепловой энергии. А двускатная крыша в этом плане – не лучший вариант.

Но есть еще кое-что. Обычно на строительство собственной бани не хочется также тратится, как на постройку целого дачного домика. Не правда? Так вот, во всем мире становится модным делать крышу отдельно взятых помещений (особенно веранды и летней спальни) полностью прозрачной, из легкого гофрированного поликарбоната!

Для строительства односкатной крыши бани поликарбонат – один из самых лучших вариантов. Если отталкиваться от того, что в России односкатные крыши устраивают преимущественно только на небольших постройках, как мастерская или сауна, то и фундамент для них слишком серьезный делать никто не хочет. В сфере бюджетного строительства главная задача – соорудить ту же парную экономной, но при этом прочной и долговечной. А поликарбонат как один из самых легких вариантов идеально подходит для сооружения крыши на хрупкие блочные или каркасные стены.

Что может быть лучше прозрачного неба над головой в комнате отдыха, банной мансарде или пристроенной беседки с барбекю? А ведь это – не только эстетический момент! Если вы когда-нибудь собственноручно строили что-либо у себя на участке, то знаете, каких хлопот стоит проведение электричества от дома. И кроты в земле перегрызают кабель, и ветер обрывает, да и обходится эта затея недешево. А с прозрачной крышей из поликарбоната вам вообще не нужно будет об этом задумываться!

Например, при строительстве небольших саун модно делать прозрачной целую стену:

Чем больше остекления в доме, бане или подобным им постройкам – тем лучше. Больше света, приятная атмосфера, уютный и легкий дизайн… Для современных архитекторов остекление – один из самых важных моментов.

Квадратный метр окна всегда обходится минимум вдвое дороже квадратного метра обычной глухой стены, не говоря уже о потере тепла, которая в 5-8 раз превышает потери через стену. А потому большие или частые окна в одной стене сводят практически к нулю весь эффект от теплых стен. Вот почему в Европе принято делать поменьше окон и северный фасад – полностью глухим. А ведь главная задача стен бани – держать тепло!

Кроме того, в банном строительстве всегда стремятся создать атмосферу уюта и релакса, и как можно дальше отдалиться от стиля темных и душных офисов. А вот поликарбонатная односкатная крыша в доме – выход из ситуации! Прозрачное небо над головой, минимум потерь тепла, отсутствие необходимости утепления и прочие преимущества! Зачем от них отказываться? Тем более, что в техническом плане все довольно просто.

По крайней мере, с односкатной крышей в бане вы можете пойти вот на такую хитрость, заменив традиционные окна поликарбонатным остеклением фасадов:

И поверьте, это намного дешевле и удобнее, чем ставить целые стеклопакеты, как в этом проекте:

На прочность и ударную стойкость поликарбоната влияет в первую вес и толщина листов. Чем больше – тем больше прочность и общая ударная стойкость. И тем выше показатели шупопоглощения и теплоизоляции.

Все металлическое крепление, которое вы будете использовать, должно быть антикоррозийным. Дело в том, что поликарбонат слишком хорошо держит тепло. Он пропускает через себя солнечные лучи, а вот невидимые инфракрасные (тепло, по сути) уже не выпускает. Для сравнения потрогайте в солнечный день подоконник – теплый, а вот стекло при этом холодное, хотя, по идее, должно было как раз нагреться первым. Или налейте в пластиковую бутылку воду и поставьте ее под солнце – жидкость быстро нагреется, а вот остывать будет долго.

То же самое и происходит с любой прозрачной крышей, под которой всегда намного теплее, чем на улице. В итоге кровельные поликарбонатные листы оказываются более холодными, чем воздух под ними, и весь невидимый водяной пар всегда устремляется к ним, вверх. И оседает в виде капель воды прямо на металлическом креплении, которое, в свою очередь, еще холоднее, чем поликарбонат. Такая вот физика! Этот процесс называется конденсатом, и для крепежа он оборачивается быстрой коррозией и окислением, если только вы не брали антикоррозийные аксессуары.

Единственная проблема, которая возникает с этим видом кровельного покрытия – утепление. Нет, проблема вовсе не в том, что поликарбонат какой-то особенный и под него нельзя класть утеплитель. И не в том, что через прозрачные листы откроется вовсе не приглядный вид, да и сама светопропускаемость будет потеряна. Проблема в том, что абсолютно все современные утеплители рассчитаны на то, что будут закрыты от солнечных лучей.

Для любопытства возьмите в магазине несколько рекламных образцов, и положите их под стекло под открытым небом. Через месяц все это превратится в труху! Потому что устойчивости к ультрафиолету такие материалы изначально не имеют – их ведь наглухо закрывают под обшивкой. Но поликарбонат держит тепло даже лучше, чем окна с тройным стеклопакетом, а потому его вообще нет смысла утеплять.

Изготовление и установка мауэрлата

На торце стен стропила принято крепить такими способами:

1. Прямо к стене при помощи анкерных болтов или шурупов.
2. К мауэрлату, при помощи штырей, саморезов или металлических уголков.

Стропильные фермы крепятся к несущим стенам при помощи мауэрлата – бруса 5х5 см или доски толщиной 4-5 см. Но мауэрлат нужно скачала закрепить на самой стене, и только тогда устанавливать и закреплять на нем стропильные фермы. В качестве крепежа мауэрлата к стене используйте анкерные болты, скрученную проволоку или штыри.

Постарайтесь взять для мауэрлата цельную доску или брус. Если таковых не найдете, то для небольшой постройки, как баня, можете использовать и обрезки по 1 метру длиной. Только между ними обязательно заделайте щели уплотнительным раствором. А если ваша баня будет отнюдь не миниатюрной, а с дополнительными помещениями или даже вторым этажом, тогда обязательно сделайте для мауэрлата армированный пояс:

Сборка всей конструкции

А теперь занимаемся балками. Нарезанные и хорошо высушенные брусья одинаковой длины обрабатываем специальной обработкой: антисептической и противопожарной.

Для изготовления стропильных ферм крыши используйте бруски из хвойных пород дерева. Таковые обладает нужной упругостью и устойчивостью к сжатию и растяжению. Но абсолютно все бруски должны быть без сучков – такие места более плотные по своей структуре и дают трещины при первых же нагрузках. Для всей стропильной системы это, естественно, плохо.

После всего этого теперь крепим стропильные ноги, которые станут основой для обрешетки. Для этого один край кладем на нижнюю часть крыши, а вторую – на вертикальное стропило или более высокую стену. Итак, шаг за шагом:

• Шаг 1. На готовые стены бани укладываем наклонные балки, через каждые 60-70 см.
• Шаг 2. Крепим эти балки-стропила к мауэрлату при помощи анкеров или «скользячек».
• Шаг 3. Теперь кладем на эти стропила простые доски под ноги, чтобы передвигаться по ним. Потом вы их уберете.
• Шаг 4. Под строгим прямым углом к стропилам прибиваем рейки обрешетки, используя для этого бруски 5х5 см. Рассчитываем при этом, что кровельное покрытие должно будет выступать за края реек на 15-20 см.
• Шаг 5. Укладываем гидроизоляцию: пленку или мембрану. Обязательно внахлест по 10 см. Все стыки проклеиваем строительным скотчем, а саму изоляцию крепим степлером к обрешетке.
• Шаг 6. Монтируем выбранное кровельное покрытие.

У обрешетки есть две главные задачи: придать жесткость стропильной системе крыши и послужить основой для укладки кровельного материала. Для этого используйте бруски 50х50 или доски по 150х20 мм.

Вот облегченная обрешетка на небольшой крыше бани:

И более сложная на бане с хорошим фундаментом:

Крепить обрешетку нужно с верхнего угла. Самое практичное расстояние – 30 см, это просто и для монтажа самой стропильной системы, и для закрепления кровельного покрытия. Важно все деревянные элементы крыши использовать сухими, иначе потом, в процессе эксплуатации, их повыворачивает. Поверьте, проблем с этим будем много.

И, наконец, насколько бы простой вы не делали односкатную крышу, обязательно уложите на обрешетку под кровельный материал влагоизоляцию. Это – специальные пленки, устойчивые к растяжению и воздействию ультрафиолетовых лучей.

Что касается утепления такой бани, если в односкатной крыши есть чердак, тогда утеплитель в ней разложите прямо по перекрытию. Для этой цели подойдет как обычная стекловата, так и современная эковата. А стены и потолок утепляйте по традиционной схеме:

Если вы построили хорошую, прочную баню, но она мало чем напоминает русскую парную – не отчаивайтесь. Сегодня практикуются множество видов отделок, самый «русский» из которых –горбыль:

Вот и все хлопоты!

фото и как построить односкатную крышу

Для небольшой бани целесообразней всего построить односкатную крышу. Это самое практичное, в плане затраты ресурсов, времени и надежности, решение. Не нужно делать сложный стропильный каркас или подбирать уникальные кровельные покрытия. Всю работу возможно провести самостоятельно, без привлечения наемных работников. Задача упрощается если баня, построенная под односкатной крышей, имеет общую стену с основным зданием. Тогда все что нужно — продлить один из скатов.

Конструктивные особенности односкатной крыши

Обычно, основой такой крыши служат противоположные стены разной высоты. По желанию можно сделать чердак или обойтись без него. В последнем случае понадобится утеплять кровлю и делать дополнительную гидроизоляцию. Сделав декоративную подшивку, получите потолок с уклоном. Если же оставить чердак, тогда придется уложить потолочные балки и сделать полноценное перекрытие. Но, тут уже не понадобится дополнительное утепление.

Высоту стен из бруса рассчитывают так, чтобы был небольшой уклон. Величина угла ската во многом зависит от применяемого кровельного материала и количества осадков зимой. Минимальная величина составляет 10°, но чаще всего его делают около 20—30 градусов. В таком случае снег частично будет скатываться с кровли, не появятся наметы и лужи.

Каркас крыши состоит из стропильных ног, уложенных на стены бани. В тех местах, где балки опираются на мауэрлат, вырубают пазы. Расстояние между стропилинами зависит от кровельного материала, размеров плит утеплителя и климатической зоны. Так, минимальное значение всего 60 см, а максимальное — 120 см. Поверх каркаса делается обрешетка, стелется гидроизоляция и монтируется кровельный материал.

Баня с односкатной крышей на фото внизу имеет классический вариант стропильной системы:

Самая простая конструкция односкатной крыши на баню, делается со скатом до трех метров длиной. Если сделать его больше, понадобятся дополнительные опоры, усиление каркаса. Для этого необходимо уложить прочные балки перекрытия, что значительно увеличит расходы.

В роли кровельного покрытия для устройства односкатной крыши можно использовать следующие материалы:

Рекомендуем к прочтению:

• Рулонные: рубероид, мягкая кровля, стеклоизол;
• Металлические листы: профнастил или металлочерепица;
• Ондулин.

В современном строительстве шифер и листовая сталь на крышах почти не применяется. Эти материалы значительно утяжеляют крышу, а также сложны в монтаже.

В роли утеплителя применяют волокнистые, жаропрочные материалы: минеральная или каменная вата, в форме плит или рулонов. Если проект не предусматривает чердак, тогда утепляется сама кровля, в противном случае материал укладывают на потолок.

Требуемые инструменты и материалы

Перед тем как приступить к строительству рекомендуется выполнить чертеж в масштабе. На нем будут указаны габариты здания, точные высоты стен для опирания стропильных балок. Рассчитайте необходимый уклон и длину ската, это поможет определить количество материала.

При постройке крыши для бани понадобятся следующие инструменты и материалы:

• Для стропил и балок используйте обрезную доску сечением 40х60 мм.
• На обрешетку пойдут доски толщиной 25—30 мм или влагостойкую фанеру. Выбор материала зависит от применяемого кровельного покрытия.
• Гидроизоляция для крыши.
• Кровельный материал.
• Обрезные доски, чтобы подшивать потолок в бане.
• Гидропароизоляционная пленка со специальным металлизированным покрытием.
• Любой из перечисленных выше утеплителей.
• Инструменты: молоток, нож, рулетка, шуруповерт, электролобзик, строительный степлер.

В дополнение приобретите антисептические средства и антипирены. Они помогут защитить деревянный каркас односкатной крыши бани. Так как эта постройка с повышенной влажность и источником открытого огня, применение спецсредства продлит срок службы здания.

Пошаговое строительство односкатной крыши на бане

Для начала важно возвести одну банную стену выше противоположной, как было рассчитано в плане. Если баня прямоугольная, тогда этой стеной будет одна из длинных сторон. Таким образом, сокращают расходы на материалы для каркаса. Кроме того, система с короткими стропилами более прочная и дольше прослужит с минимальным обслуживанием и ремонтом.

При устройстве чердака на меньшей стене вырубают пазы для потолочных балок. Шаг между ними должен соответствовать расстоянию между стропилами. На том же уровне в противоположной стене делают подобные пазы. Все узлы обрабатывают антисептиком, защищая древесину от разбухания и разрушения.

Далее, из привезенной толстой обрезной доски подготавливаю стропильные ноги и потолочные прогоны. Те места, где балки будут опираться на стены и мауэрлат, пропитывают гидроизоляционной мастикой и, дополнительно, оборачивают рубероидом. Затем, укладывают подготовленные доски в пазы и крепят при помощи металлических скоб и шпилек. Стропильные ноги крепят к мауэрлату металлическими пластинами и шпильками. Если длина ската больше 4 метров, тогда устанавливают дополнительные упоры и подкосы.

Рекомендуем к прочтению:

На односкатной крыше бани используют скользящие крепления. Они позволяют сохранить прочность конструкции при усадке здания.

Фронтон зашивают основным материалом, из которого выполнены стены бани, или обычными досками. Если был запланирован чердак, тогда с одной стороны на фронтоне делают вентиляционное отверстие. Оно необходимо для устранения скапливающегося пара и предотвращения появления конденсата.

Поверх стропил расстилают гидроизоляционную пленку, ее укладывают поперек балок. Крепят материал при помощи строительного степлера. Важно оставлять небольшое провисание, сильно не натягивать гидроизоляцию. Тогда, при просадке фундамента или тепловом расширении, пленка останется целой. Далее, прибивают рейки контробрешетки, а поверх крепят рейки обрешетки с шагом в 30—60 см или листы фанеры. Сплошное покрытие необходимо для мягкой кровли, а разряженная — для ондулина, профнастила и металлочерепицы.

Монтаж кровельного покрытия производят в соответствии с рекомендациями производителя:

• Металлочерепицу, профнастил прикручивают кровельными саморезами с уплотнительной шайбой в нижнюю волну, делая нахлест в одну волну.
• Ондулин закрепляют при помощи специальных гвоздей с большой шляпкой в верхнюю волну.
• Мягка кровля укладывается на посадочный слой и клеится термофеном.
• Рубероид закрепляют разогретой битумной мастикой.

После этого крепят ветровые и карнизные доски, устанавливают конек, оставляя вентиляционные зазоры. В дровяных банях делают дымовую трубу, соблюдая все требования пожарной безопасности. Одно из правил гласит о необходимости сделать отступ от горючего материала 20 см. Все пространство отделывается металлическими листами и заполняется базальтовой ватой. В конце, стыки гидроизолируют.

Внутренняя отделка и утепление

Чтобы сократить время на прогрев бани необходимо сделать качественное утепление крыши. Для этого подшивают теплоизоляционный материал со внутренней стороны крыши. Плиты укладывают в пространство между стропилами, важно чтобы не оставалось зазоров. Поэтому рекомендуется делать шаг стропил кратный размерам изоляционных матов: 60, 80 или 120 см. Рекомендуемая толщина утеплителя — 10 см, укладывается в два слоя, так чтобы были закрыты стыки.

Крепят теплоизоляционный материал рейками, а сверху степлером прибивают металлизированную пленку, отражателем в сторону парилки. Все это закрепляется дополнительными тонкими рейками и закрывается финишной обшивкой.

В банях с потолком на балки укладывают черновой пол, под которым крепят гидроизоляционный слой. Снизу, между балками устанавливают утеплитель, по тому же принципу, что и в бесчердачном проекте. Крепят пароизоляцию и финальную обшивку потолка.

Сделав односкатную крышу для бани, можно сэкономить на материале. Выполнив все требования к строительству, можно гарантировать долгий срок службы. Тогда постройка не только простоит несколько десятилетий, но и будет отлично сохранять тепло.

Скатная крыша — Designing Buildings Wiki

Скатная крыша — это крыша, которая наклонена вниз, обычно в двух частях под углом от центрального конька, но иногда в одной части, от одного края к другому. «Уклон» крыши — это ее вертикальный подъем, деленный на ее горизонтальный пролет, и является мерой ее крутизны.

Скатная крыша отличается от плоской крыши, которая технически представляет собой любую крышу с уклоном менее 10 °; однако на практике они, как правило, намного мельче, обычно выражаются в виде градиента и могут составлять от 1:40 до 1:80.Для получения дополнительной информации см. Плоская крыша.

Руководство по моделированию Национальной методологии расчетов (NCM) (для зданий, отличных от жилищ в Англии), издание 2013 г., опубликованное Министерством по делам сообществ и местного самоуправления (DCLG), считает, что скатная крыша — это «крыша с уклоном более 20 градусов и меньше или равно 70 градусов — если шаг больше 70 градусов, это должно считаться стеной ».

Двумя основными методами строительства скатных крыш являются:

Есть также ряд других каркасных конструкций, например, портальные каркасные крыши.

Есть несколько различных типов скатной кровли :

Односкатная крыша — это крыша, которая скатывается с одной стороны здания (или его части) на другую. Односкатная крыша обычно использовалась для создания пристроек в викторианские времена и до сих пор используется аналогичным образом. В домашнем строительстве он обычно состоит из ряда стропил, прикрепленных к стенам на обоих концах пролета крыши, которые поддерживают рейки, к которым крепится кровельное покрытие.

Для получения дополнительной информации см. Односкатная крыша.

Часто называемая простейшей формой скатной крыши , парная крыша состоит из двух отрезков бруса (стропил), прислоненных друг к другу, привязанных в местах пересечения наверху.

Для получения дополнительной информации см. Парная крыша.

При добавлении потолочных балок, отрезка бруса, проходящего горизонтально между стропильными ножками, к парной форме крыши, конструкция становится намного более надежной. Балка действует как стяжка, предотвращая прогиб стены наружу и увеличивает потенциальный пролет крыши.их также можно использовать для поддержки плоского потолка.

Для получения дополнительной информации см. Закрытая парная крыша.

За счет увеличения высоты балок перекрытия над уровнем низа стропил, воротниковая крыша позволяет возводить верхние помещения частично в пространстве крыши, что приводит к некоторой экономии за счет небольшого уменьшения высоты внешних стен и, следовательно, количества нужна кирпичная кладка.

Для получения дополнительной информации см. Крыша воротника.

Чтобы увеличить потенциальные пролеты крыши без ущерба для устойчивости стен, увеличения размеров стропил или дополнительных затрат, можно ввести прогоны.Установив прогон в конструкцию крыши, стропила получают дополнительную поддержку и больше не должны быть такими толстыми и тяжелыми.

Для получения дополнительной информации см. Кровля из обрешетки.

Фермы позволяют достичь более широких пролетов, чем предыдущие методы. До 1920-х годов в типичном жилище было обычным делом иметь две фермы, однако можно было использовать и больше, в зависимости от нагрузки.

Для получения дополнительной информации см. Ферма большого сечения.

В современном домостроении наиболее распространенная форма стропильных ферм известна как финка или w-ферма.Он состоит из стропил, включающих в себя элементы растяжения и сжатия в форме W. Эти стропильные фермы могут иметь пролеты до 12 м и могут быть спроектированы с учетом множества различных углов наклона.

Для получения дополнительной информации см. Стропильная балка.

Наиболее распространенными видами покрытия для скатных крыш являются:

Для получения дополнительной информации см. Кровельные покрытия.

Что такое скат крыши и почему мне это нужно?

Мы не говорим о бейсболе.Мы не говорим об уроках озвучивания или продолжениях фильмов. Мы говорим о самом важном из всех уклонов — скате крыши, стоящей над вашей головой. Однако скат (или наклон) крыши — это не только архитектурная эстетика.

Конструкция крыши помогает защитить всю конструкцию и содержимое внутри. Он определяет, как кровельная система будет работать в течение длительного времени и как быстро вода и мусор будут стекать с крыши. Уклон вашей крыши влияет на такие детали, как тип кровельной системы и материалы, которые подходят к архитектуре вашего здания, стоимости, доступности для пешеходов и пропорциям дизайна.

Прежде чем углубиться, давайте определим два важных слова.Хотя слова slope и pitch часто используются как синонимы, на самом деле они имеют два разных значения.

• Шаг — это размер подъема крыши по отношению к пролету крыши и выражается в виде дроби. Пролет крыши — это расстояние между двумя верхними плитами стены, равное ширине дома.

• Уклон — это величина подъема крыши по сравнению с пролетом крыши и выражается как отношение того, насколько поднимается крыша на каждые 12 дюймов спуска крыши.Промежуток — это расстояние от одной из верхних пластин стены до точки по ширине дома, которая находится непосредственно в центре конька крыши.

Вообще говоря, наклон крыши больше относится к фактической конструкции дома и будет значить больше для строителей, в то время как наклон больше соответствует дизайну дома и будет отображаться спереди, слева и справа. , и задние фасады планов дома.

В наборе планов этажей вы обычно видите уклон крыши на отметках (прямые виды спереди, сзади и / или по бокам) конструкции дома.Найдите где-нибудь рядом с крышей прямоугольный или прямоугольный треугольник с одной цифрой рядом с вертикальной линией и цифрой 12 на горизонтальной линии. (Шаг часто можно найти в виде дроби на строительных чертежах или в спецификациях.)

В существующем доме определение уклона является наиболее точным способом определения уклона крыши. Конечно, вы можете вызвать профессионала для проведения измерений. Но рассчитать уклон крыши довольно просто, и это можно сделать как на чердаке, так и на крыше.Все, что вам нужно, это 18- или 24-дюймовый уровень, рулетка, карандаш и немного спирта для рукоделия!

На чердаке приложите угловой конец уровня к основанию стропила крыши. Убедитесь, что он идеально ровный. С этого углового конца отметьте карандашом уровень на отметке 12 дюймов. Измерьте вертикально от 12-дюймовой отметки на уровне прямо до нижней стороны стропила чуть выше нее. Скажем, число 4 — это количество дюймов, на которое поднимается ваша крыша на каждые 12 дюймов пробега.Итак, 4:12 или 4 из 12 — это наклон вашей крыши.

Когда речь идет о склонах, прежде всего заботит климат. Основная причина, по которой крыша должна быть наклонной, — это, в первую очередь, попадание воды, талого снега и прочего мусора.Если вы живете в районе, известном сильным дождем и снегопадом, возможно, лучше выбрать более крутой склон, чтобы учесть влияние погоды. В целом, крыши в южных штатах могут быть — и обычно бывают — более мелкими, чем в более северных штатах.

Но наклон определяет ряд других характеристик крыши, таких как используемый кровельный материал и архитектурные свойства. Например, очень неглубокая крыша с уклоном 3:12 может потребовать рулонной кровли из асфальта или кровли с приподнятым швом или гофрированной металлической кровли вместо асфальтовой черепицы, чтобы предотвратить просачивание воды под черепицу, тогда как на обычных и крутых крышах можно использовать асфальт или деревянную черепицу. плитка, либо металл.Кроме того, некоторые архитектурные стили, такие как прерия или традиционное ранчо, требуют пологих уклонов, тогда как другие, такие как А-образная рама или Кейп-Код, требуют крутых крыш.

Уклон также влияет на экономические аспекты установки. Крутые уклоны приводят к использованию большего количества кровельного материала, что, в свою очередь, приводит к более высокой стоимости монтажа.

И последнее, но не менее важное: уклон влияет на прочность крыши, называемую снеговой нагрузкой. Более пологая крыша не может выдержать такой же вес, как более крутая.Вот почему у легендарного швейцарского шале такая крутая крыша: оно способно выдержать огромный вес снега, падающего в Альпах, а также более эффективно его сбрасывать.

Крыша не просто служит практической цели защиты нас от непогоды. Он также играет важную роль в общем виде дома, повышает его устойчивость и может сделать ваш дом более энергоэффективным. Есть много стилей крыш — двускатная, шатровая, двускатная, мансардная, сарайная, соляная, сарайная, плоская и т.д. Но не все крыши одинаковы. Для каждого профи вы найдете минус.Этот список довольно обобщен, но мы разделили стили крыши на три основные категории для сравнения: низкий уклон, обычный уклон и крутой уклон.

• Неглубокий уклон (включая плоские крыши): Неглубокий или низкий уклон — это любой уклон с соотношением сторон 3:12. Этот тип кровли чаще всего встречается в коммерческих кровлях, но становится все более популярным в современных жилых конструкциях. Для этих крыш требуются высококачественные материалы, они более подвержены повреждению водой и требуют регулярного технического обслуживания.Однако они могут быть менее восприимчивы к ветру, поэтому вы часто будете видеть их (особенно на шатровых крышах) вдоль побережья Мексиканского залива, во Флориде и других областях на юге и даже в некоторых штатах равнин. И поскольку современная архитектура и модульные дома продолжают развиваться с интеграцией солнечных и зеленых кровельных систем, низкие наклонные крыши обязательно появятся во всех частях Соединенных Штатов, независимо от климата.

• Обычный уклон: При соотношении 4:12 и 6:12 по этим крышам все еще довольно легко ходить, и они являются хорошим вариантом для тех, кто хочет добавить сарай, гараж или общую площадь комнаты.Эти крыши не требуют дополнительного оборудования для обеспечения безопасности при первоначальной установке или будущих проектах технического обслуживания.

• Крутой уклон: Коэффициент уклона для этих скользких горок обычно составляет от 7:12 до 12:12 или более. Эти склоны сдерживают воздействие более сурового климата, поскольку угол наклона позволяет легко падать дождю и снегу и предотвращать повреждение вашего дома. Их замена дороже с точки зрения материалов и рабочей силы (и может потребоваться дополнительное оборудование для обеспечения безопасности), но их эффективность и стабильность дают дому качественную крышу, которая прослужит долгие годы.

Зная угол наклона вашей крыши, вы будете знать, какие типы материалов можно использовать и как лучше всего их наносить. Поскольку существует так много типов стилей и материалов кровли, стандартного уклона крыши не существует. В большинстве случаев производители рекомендуют минимальный уклон крыши для своих кровельных материалов, но, в конечном итоге, рекомендовать продукт для вашего склона лежит на надежном установщике.Каждый проект и каждая крыша уникальны и требуют разных соображений.

Ваш подрядчик также поможет вам с выбором материалов. В общем, плоские крыши, как правило, состоят из сборной кровли, состоящей из рулона битумной бумаги и горячего гудрона, который плавится на месте с помощью факелов для создания водонепроницаемого уплотнения. Для более крутых склонов подходят битумная черепица, тряпка и шифер. Металлические крыши — уникальное исключение, которое мы видим на плоских промышленных зданиях и современных жилых зданиях, а также на крышах, которые практически вертикальны.

При выборе плана дома своей мечты — и, в конечном итоге, угла наклона и внешнего вида крыши, который подходит именно вам, — вам необходимо учитывать климатические условия, материалы, стоимость, техническое обслуживание и стиль. От плоской, как спичечный коробок, крыши до крыши, наклоненной под агрессивным углом, каждый стиль имеет уникальную комбинацию факторов, которые необходимо уравновесить.

Сноска: На нижнем левом фото в первом монтажном изображении изображен дом Country Ranch с 3 спальнями и 2 ванными комнатами.для получения дополнительной информации нажмите здесь (План дома № 191-1018).

Что такое скатная крыша | Виды скатной кровли | Односкатная крыша

Что такое скатная крыша?

Скатная крыша — это крыша, имеющая скатов вниз , обычно в две половины под углом к ​​центральному гребню , но иногда в одной части, от одного края до другого.

Крыша может быть отнесена к категории скатных крыш , если наклон крыши больше 10 °.

Но он не должен быть больше 70 °, иначе он будет считаться стеной.

Крыша — это самая верхняя часть здания, построенная в виде каркаса для защиты здания от жары, дождя, снега, ветра и других климатических факторов. Крыша также помогает поддерживать внутреннюю среду дома, сопротивляясь потере тепла.

Существуют различные типы скатных крыш , такие как двускатных, крыш, парных ферменных крыш, вальмовых крыш , фермы королевы , крыш , куполов крыш и мансард крыш.

Строительство скатных крыш используется в цехах, фабриках, кинозалах, зрительных залах, хижинах, складах, ангарах, в деревнях и в холмистых районах.

Для теплоизоляции также сооружается подвесной потолок в конструкции скатной кровли .

Подробнее: Крыша Скатная или наклонная конструкция крыши Детали и преимущества s

В зависимости от условий окружающей среды, уклона, эстетического вида и номеровскатных поверхностей типов скатных крыш широко классифицируются следующим образом:

В этом типе кровли в качестве верхнего пояса используются общие стропила .

Промежуточная опора не используется для этих общих стропил в одной крыше.

Существует четыре типа одинарных крыш, которые будут объяснены ниже.

• Наклонная крыша
• Парная крыша
• Закрытая парная крыша
• Хомутовая крыша
• Двускатная крыша

В этом пролете крыши крыши увеличивается на выше 2,4 метра, сечение обычных стропил становится тяжелее, что делает крышу неэкономичной.

Первоначально в одинарной крыше вся нагрузка крыши передается на стены только через конец стропил, что делает секцию громоздкой.

В потолке с обрешеткой используется промежуточная опора в виде обрешетки, чтобы часть нагрузки передавалась через эту обрешетку.Это снижает чистую нагрузку на опору стропила и позволяет сделать секцию легче.

Мы уже знаем, что нагрузка от крыши может передаваться только прогонами, поскольку крыша переносит только осевую нагрузку.

Двухскатная крыша может быть экономически адаптирована к с пролетом до 4,8 метра.

Преимущества двухскатной крыши

1. Эти скатные крыши типа широко используются для строительства жилых домов .Он стал экономичным решением для кровельных систем, а его внешний вид действительно хорош.
2. Двойная скатная крыша имеет уклон от 45 ° до 60 °, и этого достаточно для эффективного дренажа домов в регионах с сильными дождями и снегопадами .
3. Проектирование этой системы скатной кровли не требует много времени и сил .

Это модифицированная форма стропильной фермы с поворотной стойкой .При увеличении пролета балка анкера будет прогибаться.

Вместо одной стойки в центре ферма на ферме имеет два вертикальных элемента , выровненных горизонтально по пролету.

Эти две вертикальные стойки называются стойками ферзя. Стойки ферзя размещаются на расстоянии одной трети от опоры.

Горизонтальный элемент, называемый натяжной балкой , соединяет два верхних конца опорных стоек, а также удерживает их на месте.

Натяжной порог , соединяющий нижнюю часть стоек цоколя , также накладывается поверх основной стяжки. Этот натяжной подоконник предотвращает приближение ножек стойки королевы .

Внутренний квадрат, образованный опорными стойками и натяжной балкой , может быть скреплен по диагонали для придания жесткости ферме.

Purlins предусмотрены на стойках фермы , так что они помогают в передаче нагрузки. Это делает ферму крыши на легче, чем ферму на крыше .

Может быть адаптирован для пролета 8-12 метров.

Ферма крыши с балками не может быть предоставлена ​​для пролетов , превышающих 12 метров . Для усиления конструкции и ферма королевской стойки, и ферма стойки королевы объединяются в для получения этой фермы.

Вертикальные вертикальные элементы с каждой стороны предусмотрены для фермы этого типа, которая называется столб принцессы.

Может быть адаптирован для пролета до 18 метров.

Как мост был впервые спроектирован Уильямом Хоу, long еще в 1840 году. Он был американским архитектором.

Его конструкция напоминает M-образную , в центре которой также установлена ​​вертикальная стойка pos t. Общая идея этой стропильной фермы получена из комбинации фермы крыши со штырем цапфы и фермы со штырем цоколя, в которой устранены стойки цоколя и растягивающие балки.

Диагональные элементы наклонены наружу от центра (напротив фермы крыши Pratt) . Следовательно, вертикальные элементы испытывают растяжение , в случае , как скреплять , в то время как диагональные элементы находятся в состоянии сжатия.

Состоит из стали и дерева. Эта комбинация придает элегантности ферме . Вся ферма изготовлена ​​из древесины , за исключением элементов , несущих натяжение .Натяжные элементы изготовлены из стали.

Было , использовалось для стальных мостов . Но иногда его используют даже в домах.

Может пролетать от 6 до 30 метров.

Если с обеих сторон фермы предусмотрена дополнительная пара вертикальных и диагональных элементов, ферма называется кровельной фермой Double How.

Его можно использовать для различных конструкций , так как он может быть адаптирован для пролета длиной 18 метров с экономической точки зрения.

Подробнее: Солнечная энергия дома | Электропитание дома самостоятельно

Центральная стойка соединяет нижнюю основную стяжку с коньком. По обе стороны от этой центральной стойки стойки расположены в виде двойной V-образной формы .

Поскольку элементы наклоняются вниз от центра, размер V значительно уменьшается при удалении от центра фермы.

Fink , ферма крыши опирается на диагональных элементов и эффективно передает нагрузку на опору.

Удобство использования: Дом, пешеходный мост.

Это может быть экономически адаптировано для пролетов 6-9 метров.
