Свайные фундаменты с монолитным ростверком: 🔨 технология, сваи, виды монолитного ростверка. Видео строительства фундамента.

🔨 технология, сваи, виды монолитного ростверка. Видео строительства фундамента.

Информация про монолитный свайный фундамент: технология возведения своими руками, используемые сваи, виды монолитного ростверка. Видео строительства фундамента и заказ работ в Москве.

Вопрос от клиента! Здравствуйте, в планах возвести загородный дом с применением монолитного свайного фундамента. Нужно ли мне вообще использовать свайный фундамент? Как правильно устанавливать такой фундамент? Какой вид мне использовать? Как грунт может повлиять на опору? Заранее спасибо за помощь в вопросе. Александр, г. Москва.

Оглавление:

• Типы свайного фундамента по материалу изготовления
• Виды монолитного ростверка
• Технология возведения своими руками
• Необходимость установки рубероида
• Ограничения использования свайного фундамента
• Сваи для монолитного свайного фундамента
• Свайный фундамент без ростверка
• Монолитный фундамент

Свайный фундамент с монолитным ростверком

Такой тип фундамента используется в случаях когда строительство происходит на слабом грунте:

• итоговые расчеты ширины обычного ленточного фундамента составляет более 1.6 м
• конструкция возводится в строгом соответствии каркасной технологии
• грунты имеют достаточно высокую глубину промерзания.

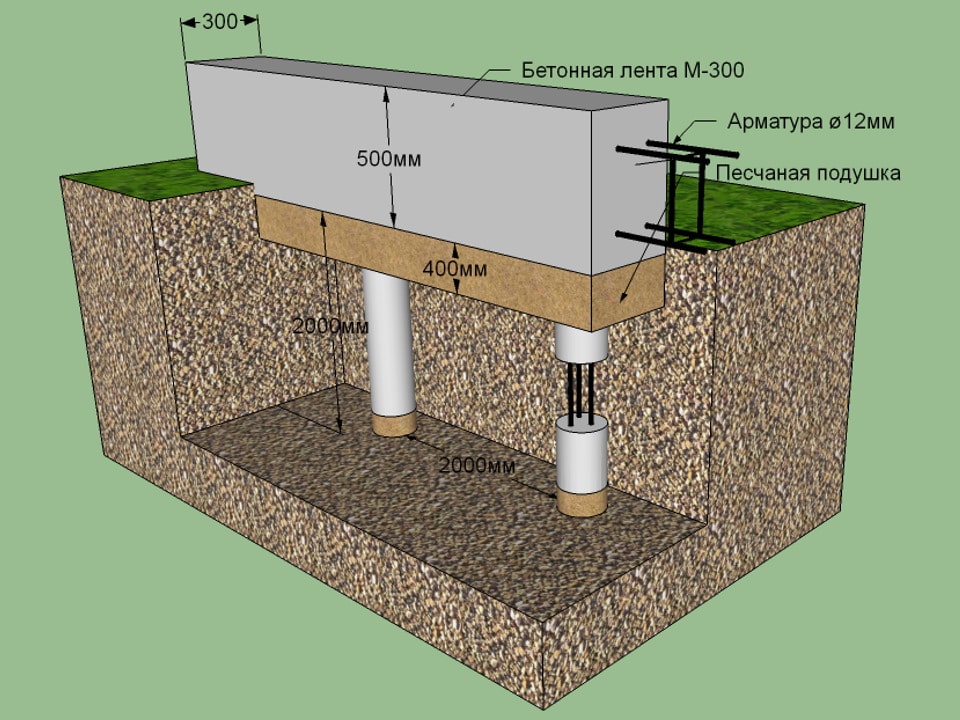

Рис. Железобетонные сваи с монолитным ростверком

• Деревянные (пожалуй самые редко используемые сваи в строительстве из-за их неэффективности)
• Металлические (винтовые — быстро устанавливаются и имеют относительно не высокую стоимость)
• Бетонные
• Железобетонные сваи (относительно невысокая стоимость с наивысшей степенью качества и надёжности)

Кроме этого, сваи имеют разный тип сечения:

• Квадратные
• Прямоугольные
• Круглые
• Квадратные, с имеющей круглой полостью

Свайный фундамент может быть с ростверком, который выполнен в виде фундаментной балки. Ее основная цель – последовательно соединить между собой соседние сваи. Также такой фундамент может быть выполнен в виде плиты. Первый вариант устраивается исключительно под несущими стенами, а второй – должен охватывать всю территорию под зданием.

Ростверк свайного фундамента может быть сборным или монолитным. Монолитный тип производится посредством заливки бетона в заранее подготовленную опалубку, а сборный применяются готовые изделия из железобетона. Подробнее про плюсы и минусы свайно-ростверкового фундамента.

• Высокий или висячий — размещают выше уровня земли (10-15 см, но в индивидуальных случаях эти показатели могут быть выше). Такой тип можно применять на всех типах грунта под зданием, имеющие небольшой вес. Единственным недостатком является то, что возникает обязательная необходимость утепления пустого пространства, которое образуется между землей и ростверком.
• Наземный или промежуточный ростверк сооружают таким образом, что его подошва должна расположиться на уровне земли. Если используется такой тип, то будет отсутствовать пустота между почвой. Главной особенностью этого ростверка является использование только на слабых грунтах.

• Заглубленный ростверк отличается от предыдущих вариантов тем, что его нижнюю часть погружают в грунт, тем самым его уровень расположен ниже поверхности земли. Такой тип представляет собой обычный ленточный фундамент, но в основании, которого, расположены сваи. Такой вариант достаточно дорогой и применятся только во время строительства тяжелых объектов.

Рис. Свайный фундамент с высоким и низким ростверком

• Количество скважин

Число необходимых опалубка фундамента получается в результате проведения математических расчетов. Для этого следует взять общий вес возводимого сооружения и при этом не следует забывать и об эксплуатационных нагрузках. Расчет характеристики внутренних стержней вычитывают на основании давления, которые оказывают несколько элементов: пол, перегородки, кровельная конструкция и т.д.

• Работы буром

После получения всех данных можно переходить к процессу бурения скважин. Если же в планах не было использование современной техники, то необходимо запомнить, что ручной бур способен сделать скважину, диаметр которой не будет превышать 30 см, а глубина не более 5 м.

Рис. Бурение скважины ручным буром

• Рубероидные трубы

После того, как скважины готовы нужно изготовить рубероидные трубы. Их длина должна превышать глубину полученных скважин на 20-30 см. Верхняя часть производится из нескольких слоев с целью стягивания их между собой проволокой. Таким образом, полученный результат является опалубкой и гидроизоляцией.

Рис. Рубероидные трубы

• Армирование и опалубка фундамента

Рис. Схема армирования монолитного ростверка

Если было обнаружено небольшое количество воды на дне скважины, то не стоит ее сразу откачивать.

Технология возведения свайного фундамента допускает возникновение этого факта. Но в случаи, когда жидкость превышает порог глубины на четверть, то следует ее откачать перед заливкой бетона.

Рис. Опалубка для свай

Немного выше было указано обязательное наличие рубероидной трубы. Не специалисты в этом деле могут задаться вопросом, зачем она вообще нужна?

• Во-первых, схватывание изготовленной бетонной смеси до предела нужного уровня прочности зависит от цементной жидкости. Без использования трубы она впитывается в почву и тем самым нарушает технологию.
• Во-вторых, в период низких температур без изделия из рубероида пучение значительно сильнее воздействует на поверхности компонентов свайного фундамента.

Что же касается стоимости, то здесь не существует фиксированной стоимости.

Внимание! Запрещено пересекать ростверк трубопроводом! Отклонение после окончания процесса бетонирования не должно превышать порог в 5 см.

Ограничения, которые вызывает использование свайного фундамента:

• В просадочных и набухающих почвах фундамент не способен выполнять свои основные функции
• При использовании такого типа фундамента очень сложно будет возвести цоколь. Для этого следует заполнить пространство между сваями.

Главной отличительной особенностью этого типа свай заключается в том, что их можно самостоятельно изготовить на строительной площадке. Этот процесс происходит путем укладки материала в уже подготовленные отверстия. В этом случаи армирование осуществляется при необходимости. Этот вариант позволяет сэкономить на транспортировки, а также существует возможность проводить строительство объекта рядом с другими возведениями. Наиболее важным недостатком этого типа – отсутствие возможности контроля качества.

Рис. Набивные сваи для монолитного ростверка

Буронабивные сваи

Буронабивные сваи устанавливаются по схожей системе, как и предыдущий вариант. Если же необходимо усилить уже имеющий фундамент, то следует применить технологию инъекционных свай. Их заливают под определенным давлением в небольшие по ширине отверстия, приблизительно 10-13 см, с одиночной арматурой. После окончания этого действия фундамент подвергается прессовки водой.

Рис. Создание буронабивной сваи

Забивные сваи

Этот вариант представляет собой уже готовые трубы. Стоит отметить, что их монтаж в грунт происходит только при помощи специальной техники. Такие сваи разделяются на три вида:

• В форме трапеции
• Призматические
• Цилиндрические

Рис. Железные трубчатые сваи

Последний вариант включает в свое строение окаймляющее кольцо на стыке, основное предназначение которого направлено для наращивания дополнительных звеньев.

Винтовые сваи

Винтовые сваи предназначаются для конструкций с достаточно высокими горизонтальными нагрузками. В качестве наконечника такой сваи выступает элемент из стали или железобетона. Винтовые сваи надежно фиксируют фундамент и не позволяют ему деформироваться. В случаях сильных горизонтальных нагрузок допускается ввинчивание свай под наклоном.

Рис. Винтовой фундамент с монолитным ростверком

Отличие такого типа сваи – квадратное сечение. Свайные фундаменты без ростверка – сваи со сборными оголовками, на которые монтируются стены возводимого сооружения. Его используют только в тех случаях, когда лабораторные анализы показали нормальный уровень грунта. В случае, если грунты слабы или же рельефные, то здесь необходим точный расчет высококвалифицированных специалистов.

Расчёт и строительство монолитного фундамента

Выводы

Исходя из вышеперечисленного, можно прийти к выводу, что выбор типа и вида свайного фундамента полностью зависит от местности и возводимого объекта. Если это небольшой загородный дом, то создание монолитного свайного фундамента можно провести самостоятельно, без применения специальной техники. Если е существует какая-либо неуверенность в расчетах, то следует обратиться за помощью к специалистам, ведь любая неточность может привести к возникновению неприятных ситуаций.

Наши услуги

Мы базируемся только на следующих услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

характеристики, изготовление и инструкция по возведению

Содержание

• Характеристика свайного фундамента с монолитным ростверком
• Где применяют свайный фундамент с монолитным ростверком?
• Из чего изготавливают сваи?
• Плюсы и минусы применения свайных фундаментов с монолитным ростверком
• Технология возведения свайного фундамента
• Пробуривание скважин
• Армирование и заливка бетоном
• Выполнение ростверка

В самом начале строительных работ многие пытаются определиться с будущей фундаментальной конструкцией, основание – это составная часть постройки, и от нее зависит не только надежность, но и прочность всего сооружения. Большинство застройщиков выбирают свайный фундамент с монолитным ростверком, и это не спроста, он доказал временем свою прочность и долговечность, в сравнении с другими вариантами конструкций целостного основания.

к содержанию ↑

Характеристика свайного фундамента с монолитным ростверком

Итак, что такое свайный фундамент? Это тот фундамент, когда вся нагрузка от постройки возлагается на сваи. При формировке фундамента в качестве свай задействуют винтовые или забивные изделия. Довольно-таки часто в частном строительстве идут фундаменты из свай в комбинации с ростверком.

Для понимания, что такое монолитный ростверк, стоит охарактеризовать его. Это верхняя область свайного фундамента, которая выполняет функцию по дислокации нагрузки от несущих частей постройки. Выполнение ростверка происходит с помощью плит или балок, которые сводятся в единую систему.

к содержанию ↑

Где применяют свайный фундамент с монолитным ростверком?

Обычно применение свайного фундамента с монолитным ростверком осуществляется на проблематичных (глиняных) грунтах. Основа, выполненная из свай, помогает передать внушительную нагрузку на более твердые породы, залегание которых происходит намного глубже поверхностного грунта. Сваи успешно выстраиваются и на обычных, благоприятных грунтах.

В нынешнем застраивании к свайному фундаменту прибегают нередко, так как у него имеется повышенная несущая особенность. А еще он экономичен, благодаря малому объему земельных работ. Чаще всего такой фундамент встречается при закладывании щитового, деревянного или каркасного сооружения, а также при постройке небольшого строения.

к содержанию ↑

Из чего изготавливают сваи?

К сваям можно отнести удлиненные стальные стержни, которые ввинчивают вглубь проблематичного грунта.

Свайный фундамент состоит из кучки свай, которые консолидируются ростверком. Сваи бывают железобетонные, выполненные из дерева и металлические.

Использование деревянных свай основывается при средних и малых нагрузках. Материалом для выполнения этого вида свай выступают хвойные породы деревьев, чаще всего – сосна.

Вбивание деревянных свай осуществляется посредством механического молота, дизеля – молота и вибромолота.

Железобетонные сваи создаются из бетона. Другое их название – это забивные сваи.

На стройплощадках наиболее востребованы цельные пустотелые железобетонные сваи, имеющие сечение квадратного или круглого типа.

Сваи можно разбить на подвиды: сваи-трения, которые передают главную нагрузку исключительно боковой поверхностью, а также на сваи-стойки, которые проникают вглубь грунта через неустойчивый слой и, доходя до более твердого грунта, упираясь в него, делегируют всю нагрузку.

к содержанию ↑

Плюсы и минусы применения свайных фундаментов с монолитным ростверком

Преимущества свайного фундамента с монолитным ростверком:

• Его уникальность заключается в том, что его можно формировать на различном грунтовом типе, кроме магматического или осадочного грунта.
• Минимальная трата времени на земельные работы (это самый трудоемкий и сложный интервал в строительстве).
• Формовку свайного фундамента можно выполнить даже в холодное время года.
• Фундамент имеет гарантированно хорошую несущую способность.
• Формирование свайного фундамента обойдется в несколько раз дешевле, если сравнивать его с ленточным фундаментом.

Сам монтаж данного фундамента не представляет особого труда и заключается во ввинчивании свай в землю на требуемое глубинное расстояние, которое прописано в строительном проекте. После чего с помощью болгарки производится их подрезание до одинакового уровня.

Недостатки свайного фундамента с монолитным ростверком:

1. Невозможность обойтись без специализированной техники и инструментов для укладки свайного фундамента.
2. Невозможность установки на скалистом грунте и там, где имеется твердая прослойка из камней и известняка.
3. Закладывая такой фундамент, придется отказаться от застройки утепленного подвального помещения.
4. Сваи нельзя выстраивать рядом с объектом.
5. Сложность в выполнении вычислений.
6. Отсутствие возможности контроля вкрученной сваи на ее повреждение.

к содержанию ↑

Технология возведения свайного фундамента

Если при организации столбчатого фундамента возникает потребность в рытье траншеи, выстраивать опалубку, а потом производить засыпку пазухи, то устройство свайного фундамента с монолитным ростверком намного проще и технологичнее.

Но как сделать свайный фундамент с монолитным ростверком? Наглядно это выглядит так:

• Организуется бурение скважин на расчетное глубинное расстояние посредством ручного бура.
• Происходит выставление опалубки, которая должна быть чуть выше поверхности, примерно на триста миллиметров. Это необходимо для удобства заливки бетонной смеси в пробуренную скважину.

к содержанию ↑

Пробуривание скважин

Высчитывается необходимое количество свай, которые будут задействованы. Их количество можно вычислить, отталкиваясь от веса будущего сооружения и общей нагрузки. Величина внутренних свай будет вычисляться исходя из нагрузки, которую создают стеновые перегородки, пол и кровля.

Производя вычисления, следует принять во внимание тот факт, что ручной бур имеет максимальный диаметр триста миллиметров. Он продается на любом строительном рынке или в магазине.

Длина стержня у бура регулируется, что допускает бурить скважины до пяти метров. Расположение режущих лопастей у бура устроено так, чтобы при работе приложенное усилие было незначительным. В промышленности стали изготавливать ручные буры, способные существенно уширять нижнюю область скважины. Кроме этого, при бурении происходит образование опоры для сваи, что в свою очередь помогает, сэкономить на бетоне, так как количество необходимых свай сокращается.

к содержанию ↑

Армирование и заливка бетоном

Следующим шагом после бурения является формирование труб из рубероида. Их диаметр должен равняться диаметру скважины, а длина – быть на триста миллиметров больше ее глубины.

Верхняя часть у трубы выполняется из трехслойного рубероида, после чего связывается металлической проволокой. Она-то и будет использована в виде опалубки. Далее труба очень осторожно помещается в пробуренную скважину. При обнаружении незначительного количества воды в скважине можно не придавать этому значения, но, если ее больше одной четверти, то перед тем, как заливать бетон, стоит ее выкачать при помощи насоса.

Для того чтобы улучшить прочность готовых столбов, потребуется подготовить арматурный каркас. Можно обойтись самым недорогим и простым способом: для этого берется три вертикальных металлических прута диаметром около семи миллиметров, которые необходимо скрепить между собой мягкой поволокой.

После того как каркас будет установлен, в скважину заливается бетонированная смесь. Она заливается слоями, которые уплотняются при помощи вибратора.

к содержанию ↑

Выполнение ростверка

Ростверк делается из бетонной или железной балки, задача которой – выполнять соединительные функции вертикальных элементов строительной конструкции.

Выполнение ростверка происходит следующим образом. Промеж столбов роется траншея, ее глубина должна быть не меньше тридцати сантиметров. Ширина должна быть такой, чтобы в нее поместилась опалубка. Ее наличие обязательно, так как заливка бетона в землю является технологической ошибкой.

После этого можно насыпать песок в пределах десяти сантиметров и настилать ленту рубероида. Опалубка устанавливается промеж столбов.

Арматура монтируется на дне скважины, при этом она должна выходить за поверхность примерно на три сантиметра. Для того чтобы арматура не заржавела, она должна быть погружена полностью в бетон.

После того как бетон был залит, он нуждается в увлажнении. Для этого необходимо в течение семи дней поливать его водой. Данная процедура необходима для того, чтобы бетон смог набрать крепость.

Далее, когда опалубка будет снята, необходимо убрать и песок, который был насыпан под ростверк. В итоге должно получиться что-то наподобие мостика межу столбами. Этот воздушный промежуток необходим для расширения земли в зимнее время.

что это, с монолитным ростверком на сваях, плюсы и минусы, пошаговая инструкция по монтажу своими руками

Для строительства жилых и промышленных зданий применяются различные типы фундаментов, но свайно-ростверковая конструкция заслуживает особое внимание. Обычно его выбирают в тех случаях, когда на участке имеются резкие перепады рельефа, пучинистость и слабый грунт. Этот тип фундамента также хорошо подходит для зданий в районах, расположенных в зоне вечной мерзлоты.

Технические условия

Свайно-ростверковый фундамент представляет собой железобетонное, деревянное или стальное основание, залитое бетоном, в котором все элементы соединены в единую конструкцию. Его устройство может быть как с монолитным типом закладки (перекрытым плитой), так и построенным с использованием висячего ростверка. Висячий фундамент характеризуется открытым зазором между поверхностью грунта и ростверком; его необходимо дополнительно утеплить и покрыть гидроизоляцией. Что касается монолитного варианта, то он формируется из бетонного каркаса, в котором высота площадок выравнивается сваями разной длины.

Так как при кладке основания используются сваи, заглубленные в грунт между несущим слоем и нижним уровнем промерзания, то между ними трудно распределить нагрузку здания. Поэтому свайно-ростверковый фундамент часто делают сборным из швеллера и бруса. Все опоры такой конструкции крепятся к сборке с помощью специальных лент и бетона. Стоит отметить, что сочетание ростверка и свай придает несущему основанию надежность и устойчивость.

В зависимости от того, какой фундамент закладывается (деревянный, металлический, бетонный или железобетонный), основание под строительство приобретает разные технические характеристики. Согласно требованиям СНиП допускается возведение конструкций с низкими и высокими ростверками, которые располагаются над уровнем земли. Обычно их изготавливают из больших металлических труб или бетона. При этом сделать ростверк из бетона намного сложнее, так как необходимо точно рассчитать место заливки ленты из грунта.

Главной особенностью фундамента является то, что входящие в его устройство ростверки отлично выдерживают неравномерные нагрузки, обеспечивая основание жестким сопряжением. Ростверки перераспределяют нагрузку, в результате чего уже «выровненный» вес здания переносится на сваи, и здание предохраняется от образования трещин в стенах.

Назначение

В отличие от других видов фундаментов, свайно-ростверковый фундамент идеально распределяет несущие нагрузки от зданий на грунт, поэтому выбирая его, можно быть уверенным, что новостройка надежно прослужит не один десяток лет и будет защищен не только от резких перепадов температур, но и от сейсмической активности. Такие конструкции широко используются как для общественного, так и для индивидуального строительства. Особенно подходит для участков, расположенных на склоне с пучинистой вечномерзлой почвой и сложным рельефом.

Кроме того, рекомендуются такие фундаменты:

• для строительства кирпичного дома;
• в рамной конструкции;
• для конструкций из газосиликатных блоков;
• на грунтах с высокой плотностью;
• с высоким распространением грунтовых вод;
• на неустойчивом грунте с зыбучими песками.

Свайно-ростверковая конструкция также позволяет укладывать полы прямо на грунт без выполнения дополнительного выравнивания поверхности и заливки глубокой ленты, так как сваи, установленные на разной высоте, компенсируют все неровности, устраняя перепад высот. Такой фундамент можно использовать и при строительстве зданий весом более 350 тонн – он получится гораздо надежнее и экономичнее, чем ленточный или плитный. Но в этом случае в проект придется включить повышенный запас прочности, который должен быть не 1,2, как обычно, а 1,4.

Достоинства и недостатки

Свайно-ростверковый фундамент представляет собой единую систему, состоящую из ростверка и опор.

Благодаря наличию в конструкции бетонного основания, усиленного армированными элементами, основание выступает надежной опорой зданий и имеет ряд преимуществ.

• Высокий экономический эффект. Установка не требует больших финансовых затрат, так как земляные работы сведены к минимуму.
• Стабильность. Большая несущая способность позволяет возводить многоэтажные дома, используя в их отделке тяжелые строительные материалы.
• Расширенный охват строительства. По сравнению с другими типами фундаментов, застройку земель можно проводить на любом типе грунта, который не подходит для закладки традиционных фундаментов. Сложная геометрия ландшафта, уклоны и откосы не являются препятствием для работы.
• Возможность формирования набивных свай отдельно от ростверка. Благодаря этому нюансу значительно экономится бетонная смесь. Кроме того, можно использовать как готовый, так и самостоятельно приготовленный раствор.
• Удобное расположение свай с кабельными линиями и подземными трубопроводами. Это упрощает создание проекта и не нарушает функциональность настроек.
• Высокая прочность. Монолитное соединение ростверка и опор защищает конструкцию от усадки грунта, поэтому в процессе эксплуатации конструкция не ломается и не деформируется.
• Отсутствие подготовительных работ. Для закладки свайно-ростверкового фундамента нет необходимости формировать котлован, что упрощает процесс строительства.
• Хорошая теплоизоляция. За счет увеличенного расположения ростверка пространство между землей и цоколем не пропускает потоки холодного воздуха – это снижает потери тепла и делает здание теплым.
• Отсутствие риска затопления. Свайные конструкции, поднятые над землей до двух метров, защищают строение от возможного затопления.
• Простота установки. Обладая минимальными строительными навыками, такой фундамент вполне можно возвести своими руками, не прибегая к помощи мастеров и не используя землеройные устройства.
• Краткие сроки работы.

Вышеуказанные преимущества актуальны только в том случае, если фундамент установлен с соблюдением всех технологий строительства, а здание эксплуатируется согласно рассчитанным для него нагрузкам.

Помимо достоинств, этот тип фундамента имеет и недостатки:

• Невозможность строительства на скальном грунте — твердые минеральные породы не позволяют устанавливать сваи.
• Проблемная установка в местах с горизонтальным смещением. Не рекомендуется проводить работы на грунтах, которые могут просесть, иначе будет нарушена устойчивость опор, и грунт будет проваливаться.
• Для зданий, планируемых к строительству в суровых климатических районах с низкими температурами, придется принять дополнительные меры по установке качественной теплоизоляции.
• Такие основания не предусмотрены для реализации проектов домов с цокольным и цокольным этажами.
• Сложность расчета несущей способности опор. Самостоятельно рассчитать этот показатель сложно. В случае малейших неточностей фундамент может перекоситься, и в результате изменится геометрия всей конструкции.

Несмотря на недостатки, свайно-ростверковый фундамент хорошо зарекомендовал себя среди строителей и получил только положительные отзывы владельцев домов.

Просмотров

Опоры, которые применяются при возведении свайно-ростверкового основания, выбирают в соответствии с нагрузкой здания, типом грунта и климатическими условиями. Они могут быть изготовлены как из металла, бетона, дерева, так и из комбинированных материалов.

Поэтому в зависимости от характеристик свай и способа их установки различают некоторые виды фундаментов.

• Винт. Изготовлен из полых металлических труб с открытым концом. Работы выполняются вручную или с помощью специального оборудования. Чтобы конструкция на винтовых опорах была прочной, а трубы защищенными от окисления, их полую часть заливают раствором.
• Скучно. Образуется на земельном участке путем заливки бетоном предварительно подготовленного армированного колодца, расположенного на забивных сваях. Утрамбованный фундамент отличается высокой прочностью.
• Железобетон. Монтаж осуществляется с использованием готовых железобетонных опор, устраиваемых в колодце.
• Молоток. Как правило, такие основания выбирают для строительства крупных объектов. Опоры забиваются с помощью специального оборудования, после чего заливается бетонный раствор.

Кроме того, фундамент может отличаться по глубине ростверка и бывает:

• заглубленный;
• наземный;
• приподняты над землей на высоту от 30 до 40 см.

Заглубленный ростверк обычно применяют при установке свай, предназначенных для тяжелых конструкций из газобетона или кирпича. В этом случае выполняется дополнительная обвязка плитой, а фундаментом может служить цоколь здания. Что касается возведения деревянных конструкций, то для них идеально подойдет фундамент с приподнятым ростверком – это позволит сэкономить на строительном материале, а приподнятая постройка защитит от пучения грунта.

Проектирование и расчет

Важным моментом перед закладкой фундамента является его точный расчет. Для этого создается проект и план будущего здания. Затем чертится чертеж основания, и должны быть указаны схемы закладок свай с учетом их расположения в местах пересечения со столбами и в углах. Необходимо предусмотреть, чтобы ширина между сваями была не менее 3 м. Если расстояние до их края более трех метров, то потребуются дополнительные опоры. Кроме того, следует рассчитать площадь свай – для этого сначала определяют их количество, подбирают минимальную высоту и толщину.

Для правильных расчетов также необходимо знать некоторые другие показатели:

• массу будущего здания — необходимо рассчитать не только все отделочные материалы, но и примерный вес внутренней «начинки» ;
• площадь опоры — по известному весу конструкции и коэффициенту запаса легко определяется нагрузка на опоры;
• размеры и площадь поперечного сечения свай — за счет известного количества опор их количество можно умножить на выбранную площадь и получить нужное значение.

Все результаты необходимо сравнивать с предварительно определенной эталонной площадью. В некоторых случаях необходимо уменьшить или увеличить площадь опор, так как их несущая способность будет зависеть от диаметра и типа грунта.

Этапы строительства

Фундамент на сваях и ростверке — сложная конструкция, но сделать ее своими руками вполне реально. Чтобы такой фундамент надежно служил, при проведении работ следует использовать специальную технологию ТИСЭ и пошаговую инструкцию монтажа.

Устройство свайно-ростверкового фундамента предусматривает выполнение следующих работ:

• расчет фундамента и создание проекта;
• подготовка и разметка строительной площадки;
• бурение колодцев и рытье траншей;
• формирование опалубки;
• усиление;
• заливка бетоном и жесткая заделка швов.

Каждый из вышеперечисленных пунктов важен, поэтому на каждом этапе строительства следует проверять контроль качества, так как малейшая ошибка или неточность потом негативно скажется на эксплуатации здания.

Маркировка

Перед началом строительства тщательно подготавливают рабочее место. Для этого в первую очередь участок очищают от механических препятствий в виде камней, корней и деревьев. Затем землю хорошо выравнивают и снимают плодородный слой. После этого наносится разметка с указанием расположения свай. Работа выполняется с помощью шнура и деревянных кольев.

Разметка должна быть установлена ​​строго по диагонали. Шнуры натянуты для обозначения внутренней и внешней стен. Если допустить неточность, получится отклонение от проекта, а фундамент может прогнуться в процессе эксплуатации.

В случае если на участке наблюдаются небольшие перепады высот, разметку выполнить несложно. Для участков со сложным рельефом понадобится помощь опытных мастеров. Особое внимание также следует уделить углам здания – они должны быть под углом 90 градусов.

Рытье траншей

После определения границ фундамента можно приступать к земляным работам. Сначала под ростверк выкапывается траншея, затем бурятся отверстия, в которые впоследствии будут установлены сваи. Работа обычно выполняется с использованием ручных инструментов, таких как лом, лопата и дрель. Если позволяют финансовые возможности, то можно заказать специализированное оборудование.

В зависимости от назначения будущего строения и типа грунта выбирается оптимальная ширина ростверка. Для объектов хозяйственного назначения приемлемым показателем считается 0,25 м, для мобильных – 0,5 м, а для жилых домов этот показатель повышается до 0,8 м. Что касается глубины, то ростверк может залегать на 0,7 м.

В выкопанной канаве необходимо проверить дно и стенки на ровность – в этом поможет лазерный уровень. После этого на дно траншеи ложится песчаная подушка, песок отбирается крупной фракции. После его укладки поверхность смачивают водой и тщательно утрамбовывают. Песчаная подушка не может быть менее 0,2 м. Следующим этапом земляных работ будет подготовка шурфов под вертикальные сваи: бурятся шурфы на глубину 0,2-0,3 м.

Затем в готовые ямы устанавливаются трубы, которые будут играть роль опалубки, а дно застилается гидроизоляционным материалом – это защитит конструкцию от влаги.

Монтаж ростверка

Важным моментом в строительстве является монтаж ростверка. Чаще всего для работы выбирают металлический элемент, который легко приваривается к оголовкам свай. Чтобы конструкция равномерно передавала нагрузки, ее нужно располагать строго горизонтально. В том случае, если конструкция фундамента по проекту предусматривает использование железобетонных невысоких ростверков, то дополнительно их засыпают щебнем средней фракции. Щебень насыпают в несколько слоев по 5 см и хорошо утрамбовывают.

Опалубка устанавливается на подготовленное основание. Ширина его ленты должна превышать ширину стен, а высота считается в соответствии с показателями цоколя. Установка упоров и сборка щитов во многом напоминает технологию работ для ленточного фундамента.

Что касается армирования, то в большинстве случаев по аналогии с конструкцией ленты снизу и сверху делают два пояса ребристой арматуры. Их связывают между собой сваями. Концы арматуры, выходящие из свай, загибают: один ряд привязывают к верхнему поясу, а другой к нижнему.

Выходы арматуры должны быть не менее 50 мм от диаметров стержней. Например, если вы используете арматуру сечением 12 мм, то ее рекомендуется изгибать на 60 мм.

Кладка закладных деталей

После завершения всех работ по изготовлению каркаса необходимо продумать размещение коммуникационных систем. Для этого прокладываются коробки и трубы, по которым будет проходить канализация, электричество, водоснабжение и отопление. Нельзя также забывать о прокладке труб для инженерных систем и вентиляционных отверстий. Если этот этап не выполнен, то после строительства под монтажные работы бетон придется забивать молотком, что может нарушить его целостность и повредить здание.

Заливочный раствор

Завершающим этапом устройства фундамента является заливка бетонного раствора. Для бетонирования обычно используют цемент марки М300, щебень и песок. Смесь готовят в пропорции 1:5:3. При этом раствор не просто заливают – его еще и дополнительно встряхивают. Благодаря этому поверхность получается прочной и однородной.

В первую очередь заливаются бетоном отверстия, предназначенные для свай, а затем сама опалубка. Желательно завершить рабочий процесс за один раз. Если бетонировать поэтапно, то могут появиться неровности и пузырьки воздуха. Оптимальной температурой для заливки считается +20С – при таком показателе опалубку можно снимать уже через четыре дня. За этот период времени бетон наберет прочность и станет готов к последующим строительным работам.

Иногда фундамент укладывают при температуре ниже +10С — в этом случае для полного высыхания придется ждать не менее 2 недель. В зимний период залитый бетон нужно будет дополнительно утеплять и утеплять.

Полезные советы

Свайно-ростверковый фундамент нужно возводить правильно, придерживаясь всех технологий строительства – это поможет повысить его технические и эксплуатационные характеристики.

Если строительные работы проводят начинающие мастера, то им необходимо учитывать некоторые рекомендации опытных специалистов.

• Установка должна начинаться с расчетов. Для этого определяется тип грунта и глубина ростверка. При недостаточной глубине опоры здание может дать усадку и треснуть, а затем даже разрушиться.
• Огромную роль играет исследование грунта, от которого зависит несущая способность конструкции. Самые высокие показатели встречаются в горных породах и каменистых грунтах. Если состав грунта будет определен неправильно, это приведет к ошибкам в расчетах нагрузки конструкции, в результате чего она просядет в землю.
• Между сваями и ростверком должно быть хорошее соединение, так как неустойчивая конструкция может разрушиться под действием давления грунта.
• Независимо от типа фундамента обязательно на глубине промерзания укладывать песчаную подушку – особенно это актуально при эксплуатации фундамента зимой. Мерзлый грунт может расшириться и привести к поломке ростверка.
• Ростверк не должен касаться поверхности земли или заглубляться в нее. Необходимо снять небольшой слой грунта по всему периметру участка, затем установить опалубку, засыпать песок и залить бетоном.
• Необходимо точно рассчитать шаг между сваями. Этот показатель определяется в соответствии с нагрузкой на фундамент, диаметром и количеством арматуры.
• При армировании стоит предусмотреть необходимое количество вентиляционных каналов. Все внутренние отсеки должны быть соединены с внешними выходами.
• Утепление и гидроизоляция играют огромную роль в строительстве фундамента. Их следует укладывать до заливки фундамента бетоном.
• Дно котлована или траншеи должно быть утрамбовано и не разрыхлено. Нельзя допускать, чтобы земля со стен осыпалась на основание. Кроме того, от траншеи или котлована должны оттекать осадочные воды, иначе дно намокнет и будет непригодно для заливки раствором. В траншеях также недопустима чрезмерная крутизна откосов.
• Слабый грунт требует усиления сваями и хорошей обратной засыпки.
• Песок, который используется для заполнения воздушной подушки, необходимо увлажнить и распределить подушку по контуру к краю под углом 45 градусов.
• Опалубка должна быть надежно закреплена, так как при заливке бетоном она может не выдержать нагрузки и разрушиться. Отклонение опалубки от вертикали более чем на 5 мм не допускается.
• Высота фундамента делается с небольшим запасом 5-7 см от высоты, указанной в проекте.
• При армировании каркаса рекомендуется использовать стержни общей площадью поперечного сечения не менее 0,1 % от площади бетонного элемента. В этом случае лучше всего выбирать гладкую фурнитуру, не имеющую следов ржавчины, грязи и краски.
• Скрепление арматуры сваркой нежелательно — это может нарушить ее прочность в местах соединения.
• Марку бетона для заливки следует выбирать в зависимости от конструкции основания и климатических условий региона.

О конструктивных особенностях свайно-ростверкового фундамента смотрите в следующем видео:

Комментарий успешно отправлен.

Рекомендуем к прочтению

Свайный фундамент с монолитным ростверком: виды и технология строительства

Свайный фундамент с монолитным ростверком хорошо подходит для строительства дома на подвижном грунте. Вертикальные опоры в нем объединены лентой, что делает основание более надежным.

Содержание

1. Характеристика и применение свайного фундамента с монолитным ростверком
2. Разновидности ростверков
3. Высокие
4. Наземный
5. Заглубленный
6. Технология возведения своими руками
7. Плюсы и минусы свайных фундаментов с монолитным ростверком

Характеристика и применение свайного фундамента с монолитным ростверком

Монолитная плита распределяет нагрузку на сваи равномерно один из самых распространенных видов фундамента в малоэтажном частном строительстве. Как и при обычном столбчатом основании, нагрузка от здания в этом случае давит на вертикальные опоры. Это могут быть забивные или винтовые сваи. Последние особенно рекомендуются для неустойчивых почв, заболоченных или глинистых участков. Ростверк помогает перераспределить нагрузку, создаваемую несущими конструкциями.

В отличие от одностоечного фундамента, этот фундамент хорошо подходит для всех видов проблемных грунтов. К ним относятся почвы с высоким залеганием вод, повышенной влажностью или подвижностью, районы с вечной мерзлотой. Монолитные сваи можно устанавливать на участках, где другие виды фундамента (например, ленточный) были бы перегружены. Они также подходят для надежного, стабильного грунта. Однако некоторые ограничения все же есть: для осадочных, скальных и изверженных грунтов, а также тех участков, где имеется скальный или известняковый слой, такой фундамент не рекомендуется.

Деревянные сваи устанавливаются под легкие постройки

Сваи могут быть изготовлены из различных материалов:

• Деревянные опоры устанавливаются под легкие постройки. Вбивать их предполагается вибрационным молотком. Наиболее распространены сваи из сосны, но их можно делать и из других хвойных пород.
• Железобетонные опоры могут иметь круглое или прямоугольное сечение. Они хорошо выдерживают нагрузки, возлагаемые на здание. Опоры полые и полнотелые.
• Металлические винтовые сваи подходят для разных типов грунтов, в том числе для строительства в районах вечной мерзлоты.

Опоры также различаются по своему поведению в земле. В некоторых из них передача нагрузки осуществляется через боковую сторону. Другие сваи проходят через подвижный слой в глубину грунта и передают нагрузку на твердую часть грунта, опираясь на нее.

Строительная смета зависит от типа свай, размеров основания и устройства ростверка. Необходимые расчеты должны быть сделаны заранее.

Разновидности ростверков

Ростверк высокий на бетонных сваях

Делают ростверк из металлических или бетонных балок. Его функция заключается в связывании вертикальных компонентов фундамента над землей. Расстояние от уровня почвы до ростверка может быть разным. Обычно сваи располагаются равномерно под конструкцией. В некоторых случаях в местах армирования опоры монтируют в скученные «балки».

Высокий

В этом случае базовая плоскость значительно выше земной поверхности. Благодаря простоте монтажных работ такой ростверк используется очень часто. Еще одним преимуществом является то, что он не подвержен давлению почвы. А вот сделать подвал в здании с этим ростверком не получится. Кроме того, при его монтаже необходимо обеспечить качественную гидроизоляцию и утепление.

Земной

Заглубленный ростверк на железных сваях

Здесь плоскость находится вровень с землей. В эту группу также попадают случаи, когда она лишь немного возвышается над ним.

Заглубленный

В этом случае верхняя плоскость конструкции располагается ниже поверхности почвы. Это самый трудоемкий в реализации вид ростверка, ввиду сложности создания под ним свободного зазора.

Технология возведения своими руками

Монтаж и усиление свайного фундамента с монолитным ростверком можно выполнить, даже не имея большого опыта строительных работ. Заранее нужно изучить требуемые ГОСТы, подготовить чертежи, описывающие, как конструкция должна выглядеть в разрезе. Количество задействованных свай зависит от массы здания и нагрузки, создаваемой плитами.

Последовательность работ:

1. С помощью ручного бура создаются скважины необходимой глубины, в которых будут располагаться сваи. Поскольку инструмент имеет регулируемую длину стержня, его можно эксплуатировать при разных уровнях погружения (до 5 м).
2. Кровельные трубы изготавливаются диаметром, аналогичным диаметру колодцев. Они будут служить опалубкой. Длина труб должна быть на 0,3 м больше глубины колодцев. Верх изготовлен из трехслойного материала и обвязан отрезками проволоки.
3. Полученные трубы монтируются в просверленные отверстия. Если на дне последней находится немного воды, на это можно не обращать внимания, но если она больше 0,25 высоты, то перед установкой опалубки жидкость откачивается насосом.
4. Каркас готовится из арматуры. Проще всего его сделать из трех прутьев сечением 0,7 см, скрепленных проволочной стяжкой. Каркасные конструкции устанавливаются в колодцах.
5. Бетонный раствор готовят с помощью миксера и порциями заливают в опалубку. Каждый слой утрамбовывается вибратором.
6. Приступают к установке ростверка. Между сваями выкапывается траншея такой ширины, чтобы туда можно было установить опалубку. Минимальная глубина 0,3 м. Ни в коем случае нельзя заливать бетонную смесь в траншею без каркаса опалубки.
7. На дно насыпается 0,1 м песка и поверхность выстилается гидроизоляцией из рубероида. Между столбами монтируется опалубка.
8. Арматура устанавливается выше границы поверхности на 3 см.
После заливки бетонный раствор необходимо увлажнить, чтобы не треснул

Поверхность залитой смеси следует время от времени слегка увлажнять. Начиная со следующего дня в течение недели его каждый день поливают водой. Так состав лучше набирает силу. Через 3 недели опалубку можно демонтировать. При этом песчаная подушка под лентой ростверка убирается. В результате получается мостовидная конструкция между опорами. Оставляют воздушную прослойку на случай расширения грунта зимой.

Если вместо железобетонных свай выбрать металлические винтовые, монтажные работы будут еще проще. Опоры ввинчиваются в землю на глубину, указанную в чертежах конструкции. Резьбовые части должны находиться ниже отметки замерзания. Начинать закручивать сваи нужно с углов здания. Важно следить за тем, чтобы они располагались строго вертикально.

Установленные опоры обрезаются болгаркой до одного уровня. Для предотвращения коррозионных процессов в полость свай заливается железобетонная смесь. Затем привариваются оголовки и монтируется ростверк. Для удобства строительства его можно сделать из хорошо обработанного бруса. Для более массивной постройки подойдет металлический ростверк или железобетонная лента.

Плюсы и минусы свайных фундаментов с монолитным ростверком

Этот вариант основания хорош тем, что используется на большинстве типов грунтов, в том числе мерзлых и подвижных.
