Вентшахта: устройство и виды вытяжных систем, конструкция каналов на крыше, утепление вентшахт

устройство и виды вытяжных систем, конструкция каналов на крыше, утепление вентшахт

Система вентиляции — неотъемлемый элемент при проектировании и строительстве зданий и сооружений. От ее эффективной работы напрямую зависит микроклимат в помещении и, как следствие, здоровье находящихся внутри людей. Это комплекс, включающий в себя определенные составляющие, среди которых одно из ведущих мест занимают вентиляционные шахты. При создании проекта постройки очень важно разобраться в их устройстве и изучить правила эксплуатации и обслуживания.

Содержание

  1. Разновидности систем
  2. Требования к вентканалам
  3. Особенности строения каналов
  4. Принцип работы
  5. Характеристики узлов
  6. Технические факторы
  7. Высота установки
  8. Используемые материалы
  9. Правила утепления
  10. Рекомендации по уходу

Разновидности систем

В зависимости от особенностей конструкции, вентиляционные шахты могут отличаться по строению:

  1. 1. Системы, имеющие естественный воздухообмен. В этом случае тяга зависит от разности значений потоков воздуха внутри и снаружи помещения. Воздушные массы проникают внутрь через форточки, двери и окна.
  2. 2. Механическая вентиляция — в подобных ситуациях движение воздуха обеспечивают разнообразные механические устройства.
  3. 3. Комбинированные системы — сочетают в себе элементы естественного и механического воздухообмена для улучшения эффективности вентсистемы.

В системах с естественным воздухообменом каналы вентиляции являются обязательным элементом. В случае принудительного вентилирования в конструкции могут быть только воздуховоды, отводящие воздушные массы из каждого помещения отдельно.

Требования к вентканалам

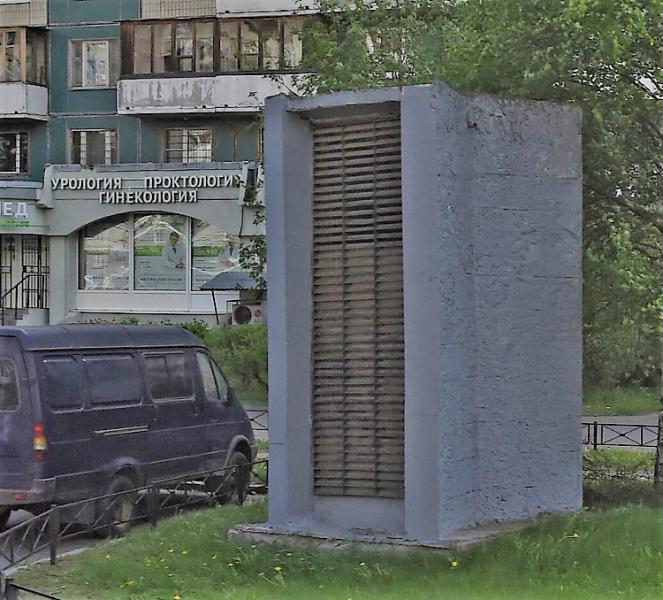

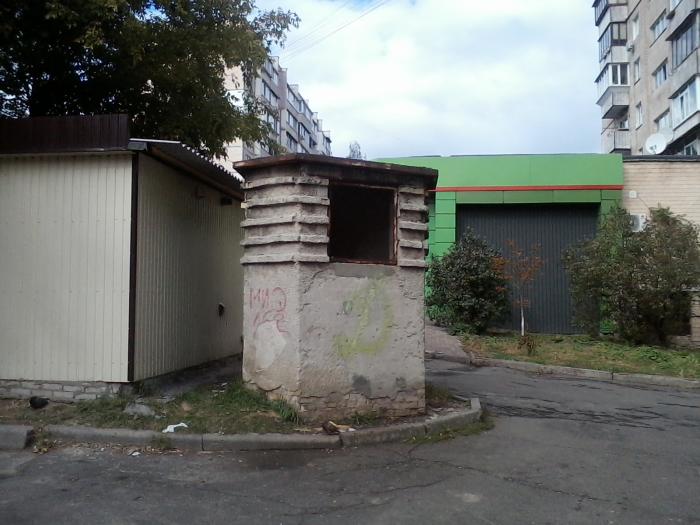

Вытяжная шахта — техническая конструкция, благодаря которой осуществляется воздухообмен помещения с наружной средой. Именно с ее помощью внутрь постройки попадает чистый воздух, а наружу выходят отработанные продукты человеческой жизнедеятельности, а также живых существ, находящихся внутри.

Из-за больших габаритов конструкции установка каналов зачастую проводится в многоквартирных домах. Подобная практика менее востребована для частного сектора, популярна преимущественно в постройках, высотой 2 и более этажей. Все вентиляционные каналы должны соответствовать определенным требованиям. Среди них:

  1. 1. Должны формировать свободный проход воздуха в том количестве, которое предусмотрено проектной документацией.
  2. 2. Система должна оборудоваться из негорючих материалов.
  3. 3. Быть полностью герметичной.
  4. 4. Полностью соответствовать всем имеющимся гигиеническим и санитарным нормам.

Принцип устройства воздухозаборной шахты для частного дома полностью совпадает с тем, который применяется в многоэтажных зданиях как жилого, так и промышленного назначения.

Особенности строения каналов

В большинстве случаев конструкция вентиляционного канала имеет цилиндрическую форму, сам он размещается строго вертикально и состоит из определенных элементов. Некоторые из них:

  1. 1. Большая шахта вентиляции, размер которой в основном составляет 30 на 60 см. Система берет начало в подвале постройки, проходит по всей высоте и заканчивается на крыше.
  2. 2. Две небольших вентшахты, диаметр каждой около 15 см. Они нужны для соединения основного ствола с контурами вытяжек, проходящих в каждой комнате.
  3. 3. Узел прохода — та часть, где система вентиляции выходит на кровлю.

Принцип работы

Вентшахта функционирует по простому, но довольно эффективному принципу: отработанные воздушные массы через специальные окошки проходят в маленькие каналы, затем, поднимаясь на высоту около трех метров, плавно поступают в большую шахту. Такая конструкция практически полностью минимизирует риск перехода грязного воздуха из комнаты в комнату с последующим распространением по всей площади постройки.

Для исключения попадания в воздуховод атмосферных осадков в виде снега и дождя сверху его накрывают специальным зонтиком. Кроме того, системы с естественным воздухообменом оборудуют дополнительным дефлектором, который при сильном ветре разряжает воздух, усиливая тягу. Он также предотвращает опрокидывание воздуха внутри короба.

Следует отметить, что в процессе проведения расчетов не следует учитывать создаваемое ветряными порывами разряжение. Если же в шахте осуществляется принудительная вентиляция с удалением примесей первой и второй категории, то выброс отработанных воздушных масс осуществляется на большую высоту. Такая технология также называется факельной.

Характеристики узлов

Проходные узлы размещаются там, где вентканал проходит через стену или крышу. Строение его может быть разнообразным. Наиболее часто встречаются следующие варианты:

  • ручной клапан, имеющий специальную емкость для сбора конденсата;
  • дополнительно утепленный клапан;
  • бесклапанный механизм;
  • механический элемент с емкостью для сбора конденсата;
  • огнеупорный элемент.

Теплоизоляцию этой части осуществляют при помощи минваты в рулонах или листах. Кроме того, можно обустроить специальный участок, где будет установлен механизм, который обеспечивает управление клапанами, опираясь на эксплуатационные условия.

Технические факторы

Качество функционирования вентиляционной системы зависит не только от материалов, которые использовались для ее возведения. Большое значение имеет тот факт, насколько выполненная конструкция соответствует имеющимся стандартам и нормативам. В первую очередь необходимо учитывать важнейший аспект — пожарную безопасность.

Высота установки

На основании СНиП (Строительные нормы и правила), высота венттрубы над кровлей напрямую зависит от расстояния, на которое шахта удалена от конька. Основные правила:

  1. 1. При близком расположении (менее 1,5 м) высота короба должна быть не более 0,5 м относительно уровня конька. Это значение также касается плоских крыш.
  2. 2. При удалении на 1,5−3 м размещать элементы можно на одном уровне.
  3. 3. Если дистанция более 3 м, размещать выходное отверстие нужно под углом 10 градусов относительно конька.

Для помещений общественного питания и магазинов, в соответствии с нормами СНиП, вывод шахты относительно уровня крыши должен быть не более 1 м. Следовательно, это значение является не постоянным, а переменным. Оно меняется в зависимости от условий конкретного здания.

Для классической постройки высота трубы составляет 1 м. Если отработанные воздушные массы выводятся по факельной технологии, показатели возрастают до 2 м (относительно самой высокой точки крыши), для аварийных зданий высота должна быть 3 и более метра. На основании нормативов СНиП, дистанция между воздухозаборной системой и вентиляционной шахтой должна быть минимум 6 м вертикально и 10 м горизонтально.

Используемые материалы

Вентканалы в постройках жилого или общественного назначения делают кирпичными, каменными или деревянными. Последние обязательно оббивают оцинковкой. Основание изнутри обрабатывают войлоком, а затем проводят оштукатуривание.

Последнее время, благодаря техническим разработкам, все большую популярность приобретают стальные и полимерные трубы. При их использовании существенно упрощается строительный процесс, он занимает значительно меньше времени. Следует отметить, что металлические конструкции более гулкие, а аналоги из полимера не имеют подобного недостатка.

Чем прямолинейнее будет система, тем бесшумнее она будет функционировать. Увеличить звукоизоляционные характеристики можно созданием плавных переходов между трубами различного сечения и тупоугольных поворотов при помощи специальных переходников.

Если говорить о пожарной безопасности, важно отметить, что для увеличения показателей огнестойкости, вентшахты необходимо строить из материалов, имеющих высокие значения сопротивляемости огню. Кроме того, можно сделать дополнительные барьеры с аналогичными показатели.

Правила утепления

Внутренняя термоизоляция не только предотвращает появление конденсата, но и значительно улучшает аэродинамические характеристики системы в целом, делая ее функционирование более эффективным. Кроме того, конструкцию можно утеплить снаружи — это необходимо для повышения рабочих параметров вентиляционного канала. Внешняя теплоизоляция системы имеет ряд преимуществ:

  1. 1. Уменьшает теплоотдачу, что положительно действует на уровень тяги.
  2. 2. Снижает шум и вибрации, сопровождающие работу системы.
  3. 3. Минимизирует риск появления плесени и наледи из-за чрезмерной влажности.
  4. 4. Риск возгорания сводится к минимуму.

Выбирать термоизоляционные материалы необходимо, учитывая определенные факторы.

Некоторые из них:

  1. 1. Габариты вентиляционной шахты на кровле, ее строение.
  2. 2. Показатели проводимости тепла используемых материалов.
  3. 3. Присутствие точки росы.
  4. 4. Температурные различия между внутренней основой и строением комплекса вентиляции.

Следует обратить внимание, что на кирпичных системах не образуется конденсат, поэтому проводить их термоизоляцию совсем необязательно. Для внешнего утепления зачастую используются плиты для фасада на основе гипсошлака и так далее. Процесс состоит из нескольких этапов:

  1. 1. Сначала проводится подготовка поверхности — очистка, демонтаж слабых участков. Затем ее обрабатывают грунтовкой.
  2. 2. Для крепления плит используется специальная клеящая смесь. С ее помощью выполняется окантовка и монтаж нашлепка.
  3. 3. Затем устанавливают фасадные дюбеля. Это делают после полного отвердевания клеящей смеси.
  4. 4. Установка укрепляющей основы, сделанной из клея и материалов на основе стеклоткани.
  5. 5. После высыхания клея поверхности обрабатываются грунтовкой. Затем осуществляется отделка штукатуркой.

Внешняя отделка вентиляционной шахты способствует проведению обслуживающих мероприятий без лишних усилий. Особенно это касается тех факторов, которые относятся к появлению грибка и других микроорганизмов внутри. Их воздействие может стать причиной расслоения теплоизоляционного слоя и потери эксплуатационных характеристик.

Рекомендации по уходу

Проводить манипуляции по очистке вентиляционных шахт в многоэтажных постройках без помощи квалифицированных специалистов категорически запрещается. В частных домах допустимо самостоятельно проводить подобные работы. Для этого потребуется жесткая щетка, конец которой надежно крепится на специальном тросе.

Очистительные манипуляции проводятся поэтапно:

  1. 1. Сначала необходимо убрать колпак, который защищает оголовок вентиляционной шахты.
  2. 2. Затем щетка опускается в самый низ, и проводятся последовательные движения по очистке всей системы.
  3. 3. После обработки основания необходимо перейти к воздуховодам. Вытяжные решетки следует демонтировать и тщательно очистить.
  4. 4. С внутренней стороны воздуховоды нужно хорошо обмести при помощи щетки. Для удобства трос можно заменить длинной ручкой.
  5. 5. Для уборки скопившегося в трубе мусора очень часто используется пылесос.
  6. 6. Согласно санитарным нормам, кроме очистки, рекомендуется выполнять периодическую дезинфекцию вентиляционных каналов.

Любое здание невозможно представить без вентиляционной шахты. И неважно, постройка промышленного или частного назначения. Несмотря на внешнюю простоту, система имеет ряд особенностей и факторов, учесть которые в полной мере могут только специалисты. Им рекомендуется доверить и возведение вентшахты. Это повысит уровень безопасности, а также будет целесообразно с экономической точки зрения.

Схема и устройство вентиляции в многоэтажных домах


Содержание

  • 1 Критерии выбора, типы и элементы вентилирования в многоквартирном доме
  • 2 Обустройство элементов вентиляции в высотном здании
  • 3 Особенности обустройства и функционирования в панельных домах
  • 4 Порядок работы вентиляции на примере типового проекта
  • 5 Возможные варианты обустройства вентиляции в многоэтажках
  • 6 Рекомендации по вентиляции

От того, как выполнено устройство вентиляции в многоэтажных домах, будет зависеть состав воздуха и здоровье находящихся там жителей.

Многие люди желают свое проживание сделать более комфортным и уютным. Но происходит все наоборот. Не задумываясь о последствиях или по незнанию, они нарушают воздухообмен, что приводит к негативным последствиям. Цель этой статьи – разъяснить, как функционирует система вентиляции в многоквартирном доме, какие факторы нарушают ее работу и к каким проблемам это приводит.

Критерии выбора, типы и элементы вентилирования в многоквартирном доме

Наличие тех или иных элементов будет напрямую зависеть только от типа системы. Но, независимо от выбранного варианта, будет содержать в себе такие обязательные составляющие:

  • воздушные каналы;
  • вентиляционную шахту;

Не зависимо от типа, она будет обязательно приточно-вытяжной. Соответственно, нужно обеспечить не только вытяжку, но и приход в том же объеме.

В зависимости от типа побуждения начала тяги, такие системы принято разделять на:

  • естественную — тяга появляется за счет разницы температур и давления на улице и в помещении;
  • комбинированную — вытяжка или нагнетание осуществляется электромеханическим способом;
  • принудительную — тяга и нагнетание происходит при помощи специальных вентиляторов и прочих устройств.

Если в многоэтажном доме применяется естественная вентиляция жилых зданий — наличие вентшахты обязательно.

Схема типичной общедомовой вентшахты

Требования к ее обустройству просты и едины для всех зданий:

  • герметичность;
  • пропускная способность соответствует проектному объему;
  • соответствие санитарно-гигиеническим нормативам;
  • пожаробезопасность.

Также, в зависимости от схемы воздухообмена, система может быть с перемешиванием или с вытеснением. Первый способ характерен для непроницаемых стен с пароизоляцией. Приток идет через вентиляционные отверстия и различные щели. По причине относительно высокой начальной скорости, уличный свежий смешивается с загрязнённым воздухом. При неправильной организации потоков, вытянуть загрязненный с примесями воздух таким способом будет сложно.

Для выбора типа вентиляции необходимо учитывать все факторы, такие как:

  • количество этажей;
  • место расположения относительно других сооружений;
  • уровень внешних шумов;
  • загрязнённость окружающей среды.

Для домов с внутриквартальным расположением и шумностью до 51 дБА рекомендуется установка вентиляции естественного типа. Если здание расположено в особо загрязненном месте, или уровень шума более 51 дБА, необходимо применять приточную систему и желательно осуществлять фильтрацию.

Обустройство элементов вентиляции в высотном здании

Месторасположение забора воздуха с улицы оборудуется в определенных местах, в зависимости от того, как устроена вентиляция в многоквартирном доме. Если нагрев втягиваемого воздуха в рассматриваемой системе не предусмотрен, его необходимо завести как можно ближе к потолку помещения. Это обеспечит его полное перемешивание с более теплым воздухом комнаты.

Чтобы проникающий воздух подогревался под воздействием отопительных приборов, установленных в квартире, ввод осуществляют около этих приборов.

Когда подогрев происходит непосредственно в нагнетателях, подача оборудуется внизу помещения.

Несмотря на тип системы, приток происходит только в жилых комнатах, а вытяжка в кухне и санузле. Отверстие для вытяжки обустраивают на высоте не менее 2 метров от пола. Схема вентиляции в многоэтажном доме предполагает отсутствие движения воздуха из санитарных и дополнительных помещений в комнаты проживания.

Вентканалы разных помещений с естественной вытяжкой загрязненного воздуха рекомендуется предусматривать раздельными, исключая одноуровневые сборки. Если такая возможность в многоквартирном здании отсутствует, необходимо предусмотреть подведение отдельных труб в одну вертикальную шахту.

Они присоединяются к такой шахте преимущественно раз в два этажа. Вентиляция на последнем этаже выводится отдельно, подсоединять ее к шахте не рекомендуется.

Особенности обустройства и функционирования в панельных домах

Если говорить о таком распространенном виде домов, то там воздухообмен устроен по естественному принципу. Точно так же устроена система и в старых домах из кирпича, а так же в низкобюджетных новостройках. Всасывание уличного воздуха происходит сквозь щели и неплотности в старых рамах или через особые отверстия, предусмотренные в современных пластиковых.

Отвод в них происходит за счет наличия постоянной тяги, присутствующей внутри вентиляционной шахты-канала, которая возвышается над коньком крыши или выходит в чердачное помещение. Уличный воздух, попадая в жилые помещения через окна, благодаря тяге в канале, стремится к вытяжному отверстию в санузле или вытяжке на кухне. Получается, что воздух, проходя через все помещения квартиры, постепенно вытесняет загрязненный на улицу.

Порядок работы вентиляции на примере типового проекта

Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый. Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате. К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа. Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.

Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.

Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома. Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.

Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.

Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:

  • установка герметичных пластиковых окон;
  • межкомнатные двери с уплотнителем;
  • монтаж различных вентиляторов в вытяжке.

Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.

Возможные варианты обустройства вентиляции в многоэтажках

Современная вентиляция в панельном доме обустраивается с одинарными вытяжными трубами. Из сантехпомещений, с каждого этажа на крышу идет своя труба. В таком варианте отсутствует возможность проникновения посторонних запахов и вся система функционирует равномерно и надежно.

Еще один неплохой вариант, когда все вертикальные каналы приходят в общий горизонтальный сборный коллектор, который располагается на чердаке. Воздух из него выходит на улицу через одну общую трубу.

Самым нестабильным способом можно назвать вариант, когда маленький канал–спутник из каждой квартиры входит в общую вентшахту. Такая схема вентиляции в панельном доме существенно дешевле в обустройстве и увеличивает жилую площадь, но постоянно приносит кучу проблем жителям. Наиболее часто встречающаяся — это перетекание различных запахов из одной квартиры в другую.

Вент. шахта с каналом-спутником

Лучшим вариантом вентиляции являются электромеханические системы принудительной подачи и вытягивания воздуха. Они применяются в современных новостройках, кроме низкобюджетных. Приточная установка такой системы находится в подвальном помещении или сбоку основного здания. Она подает отфильтрованный и подогретый, либо охлажденный, воздух во все комнаты и помещения. На крыше, в свою очередь, установлен вытяжной электровентилятор точно такой же расчетной мощности, как и приточный. Он призван удалять загрязненную смесь из квартир через вытяжки.

Это одна из примитивных схем устройства. Более сложная, которой можно оборудовать современный высотный дом, обустраивается с применением новых энергосберегающих технологий. Например, рекуператоры — устройства, позволяющие отбирать тепло или холод от вытягиваемого воздуха и отдавать его приточному.

Рекомендации по вентиляции

Последствием установки современных герметичных окон и дверей является неудовлетворительная работа элементов вентиляции и ее несоответствие рекомендациям СНиП. Мало кто готов в любое время года для притока необходимого количества воздуха держать окна приоткрытыми, даже в холода. В условиях отсутствия эффективной работы вытяжки повышается показатель влажности, растет насыщение воздуха углекислым газом, а кислородом — падает. В таком микроклимате помещения, когда влажность воздуха выше нормы, отлично размножаются плесень и различные грибки. Это очень вредно для человеческого организма и не эстетично на вид.

Выход из ситуации достаточно прост. Необходимо обзавестись принудительной системой вентиляции. Она позволит устранить проблемы обновления воздуха, а применение системы рекуперации позволяет сохранять комфортный микроклимат и свежий воздух при минимальных затратах энергии.
