Высота лэп: Высота опор воздушных линий электропередачи

всё про ремонт и обустройство жилья

Высота опор зависит от стрелы провеса провода, расстояния от провода до поверхности земли, типа опоры и т. п. Высоту опоры при горизонтальном расположении проводов на линиях без защитных тросов (рис. 1) определяют следующие величины:

1. Требуемое расстояние hг провода от земли (габарит приближения провода к земле).

Провода «воздушных линий должны быть подвешены на такой высоте, чтобы от низших их точек до поверхности земли оставалось расстояние, обеспечивающее безопасность движения. Под проводами могут не только проходить люди, но и проезжать автомобили, груженные громоздкими предметами, высокие сельскохозяйственные машины, краны и т. п. На них не должно произойти электрического разряда с провода линии.

Рис. 1. Высота опоры

Наименьшие допускаемые расстояния от проводов до земли и некоторых инженерных сооружений приведены в табл. 1.

Таблица 1. Габариты приближения проводов к земле и инженерным сооружениям

Характеристики местностей и пересечений	Напряжения линий, кВ
	ниже 1 кВ	1 — 20	35 — 110	220
Ненаселенная местность, часто посещаемая людьми и доступная для транспорта и сельскохозяйственных машин. Расстояние до земли, м	5	6	6	7
Населенные местности и территории промышленных предприятий. Расстояния до земли, м	6	7	7	8
При пересечениях железных дорог постоянного пользования. Расстояние до головки рельсов, м	7,5	7,5	7,5	8,5
При пересечениях автогужевых дорог. Расстояние до полотна дороги, м	6	7	7	8

Приведенные расстояния должны быть выдержаны при нормальных режимах работы линий. В некоторых случаях для линий с подвесными изоляторами нужно произвести проверку расстояний, получающихся при обрыве одного из проводов.

2. Запас в расстоянии от провода до земли Δ h.

При трассировке воздушных линий поперечные профили снимаются только в пересеченных местностях. Продольные профили трассы линий, по которым производится проектная расстановка опор, вычерчиваются в масштабе по вертикали 1 : 200 — 1 : 500. Неточности съемки и чертежей могут привести к расстояниям проводов над землей при сооружении линий, меньшим предписываемых «Правилами устройства электроустановк».

Чтобы избежать недоразумений, высота опоры определяется с небольшим запасом Δ h, принимаемым 0,2 — 0,4 м. Меньшая цифра берется для пролетов длиной до 200 — 250 м, а большая — при пролетах 400 — 500 м. Для пролетов 200 м и менее при спокойном профиле местности запаса Δ h можно не принимать.

3. Габаритная стрела провеса провода f г, при которой расстояние от провода до земли или инженерного сооружения получается наименьшим.

Габаритная стрела провеса провода при определении высоты опоры может быть при:

1) высшей температуре окружающего воздуха и нагрузке провода только собственным весом, отсутствии ветра;

2) гололеде, температуре θ г, отсутствии ветра.

Большая из этих стрел провеса провода и берется при определении высоты опоры.

При проверке приближения провода к земле и инженерным сооружениям в аварийном режиме работы линии, принимается обрыв провода в том пролете, который в контрольном пролете дает наибольшую стрелу провеса провода. Например, при пересечении линии связи воздушной линией с промежуточными опорами обрыв принимается происшедшим в пролете соседнем с пересекающим.

В аварийных режимах работы линий электропередачи допускаемые расстояния от проводов до земли и некоторых инженерных сооружений установлены меньшими, чем при нормальных режимах работы линий.

Когда пересекаемый объект — автострада, линия связи и т. д. — находится не в середине пролета (рис. 2), а расположена ближе к одной из опор, при определении (высоты опоры следует принять во внимание не только наибольшую стрелу провеса провода f нб, но и стрелы провеса f1 и f2 над пересекаемыми объектами.

Стрела провеса провода на расстоянии х от точки его подвеса находится по формуле f = γ х( l -х) /2

Рис. 2 . Высота опоры с треугольным расположением проводов.

4. Длина гирлянды изоляторов λ1 , включая арматуру, необходимую для крепления гирлянды изоляторов на опоре. Для определения λ1 нужно к длинам гирлянд, приведенным в табл. 1, прибавить при деревянных опорах 100 мм, а при металлических и железобетонных —

5. Размер b — расстояние от нижнего обреза траверсы до ее оси, зависящее от конструкции опоры.

6. Размер а — расстояние от оси траверсы до вершины опоры, определяемое конструкцией опоры.

Высота опоры до оси траверсы определится, следовательно, равной: h 1 = h г + Δh + f г + λ 1 + b

Полная высота опоры Н = h2 +а.

Рис. 3. Высота опоры с треугольным расположением проводов

При расположении проводов, например, в вершинах треугольника (рис. 3 ) высота h 1 оси нижней траверсы над землей определяется так же, как было указана выше. Положение верхней траверсы находится увеличением h 1 на расстояние D, (принятое между проводами разных фаз.

Наличие защитных тросов увеличивает высоту опор. Добавляется необходимое расстояние от верхнего провода до троса.

Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!

Подписывайтесь на наш канал в Telegram!

Просто пройдите по ссылке и подключитесь к каналу.

Не пропустите обновления, подпишитесь на наши соцсети:

ЛИ́НИЯ ЭЛЕКТРОПЕРЕДА́ЧИ (ЛЭП), про­тя­жён­ное со­ору­же­ние из про­во­дов, ка­бе­лей, опор, изо­ля­то­ров и вспо­мо­гат. уст­ройств, пред­на­зна­чен­ное для пе­ре­да­чи или рас­пре­де­ле­ния элек­трич. энер­гии от элек­тро­стан­ций к под­стан­ци­ям и по­тре­би­те­лям, а так­же для свя­зи смеж­ных энер­го­сис­тем. По кон­ст­рук­тив­но­му ис­пол­не­нию раз­ли­ча­ют возд. ли­нии (ВЛ), про­во­да ко­то­рых под­ве­ше­ны над зем­лёй или над во­дой, и под­зем­ные (под­вод­ные) ЛЭП, в ко­то­рых ис­поль­зу­ют­ся гл. обр. си­ло­вые ка­бе­ли (см. Ка­бель элек­три­че­ский). Ге­не­ра­то­ры на элек­тро­стан­ци­ях пре­об­ра­зу­ют ме­ха­нич. энер­гию тур­бин в элек­три­че­скую, ко­то­рая по­сту­па­ет в транс­фор­ма­то­ры по­вы­шаю­щей под­стан­ции, да­лее по ЛЭП транс­пор­ти­ру­ет­ся к при­ём­ным под­стан­ци­ям.

You are using an outdated browser. Please upgrade your browser to improve your experience.

Продукция

Тел: (343) 389-06-73, 389-06-74, 389-06-75

• Главная
• Производство
• Аттестация
• Контакты
• Фото-Инфо
• Вакансии

• Емкости и резервуары
• Услуги промышленного характераСтатьиДостижения компании
  Каталог ООО «АЗМК»
  Видео о компании

Предприятие ООО «АЗМК», занимается производством металлических опор ЛЭП. По уровню оснащения оборудованием и имеющимися производственными мощностями, мы являемся солидным участником на рынке выпуска металлических опор ЛЭП. Мощность предприятия по выпуску металлоконструкций составляет 1500 — 2000 тонн в месяц.

Ищем ответственных людей, желающих зарабатывать

На сегодняшний день ООО «АЗМК» оснащено высокопроизводительным оборудованием, таких производителей как FIN CNC MACHINE , GEKA , Bomar , AJAN и российских, применяемых в таких технологических операциях как резка, рубка, гибка, фрезеровка, сверление, проколка, сварка и маркировка углового и листового металлопроката. В настоящее время предприятие ООО «АЗМК» имеет возможность разработки чертежей КМД, в собственном конструкторском бюро, производства и отгрузки своим автотранспортом или ж/д транспортом металлоконструкций любой сложности из ст.3 и ст.09Г2С, а именно:

1. Металлические опоры ЛЭП 35-500 кВ, в комплекте с метизами для их сборки, в том числе опоры вл 220.
2. Сваи крестовые, винтовые с оснасткой, фундаментные балки, ростверки.
3. Прожекторные мачты – ПМЖ, ПМС различной конструкции, высотой до 40 метров и отдельно стоящие молниеотводы.
4. Антенные опоры для радиорелейной связи в комплекте с метизами для сборки и анкерными болтами.
5. Строительные металлоконструкции промышленного и гражданского назначения: колонны, фермы, связи, балки, ригеля, подкрановые балки, монорельсы, ограждения, площадки, лестницы и т.д.

ООО «АЗМК» осуществляет поставку сцепной арматуры для металлических опор ЛЭП, проводов, грозотросов по ценам заводов изготовителей. В наличии имеются изоляторы и арматура для воздушных линий электропередач.

Антикоррозийная защита металлоконструкций, а также металлических опор ЛЭП производится следующими видами покрытия:

1. Горячее оцинкование.
2. Холодное оцинкование с применением цинконаполненных красок. ГФ-021; лак БТ-177 и др. лакокрасочные покрытия согласно ТУ.

Металлические решётчатые опоры ВЛ35-500 кВ и металлоконструкции для ОРУ ПС, изготовленные ООО «АЗМК» СООТВЕТСТВУЮТ требованиям ОАО «ФСК ЕЭС» и ОАО «Холдинг МРСК», и РЕКОМЕНДУЮТСЯ для применения на объектах ОАО «ФСК ЕЭС» и ОАО «Холдинг МРСК»,».

Наше предприятие выдерживает высокие стандарты качества, выпуская изделия, рассчитанные на работу даже в условиях Крайнего Севера.

ООО «АЗМК» постоянно развивается в соответствии с растущими потребностями рынка, реализации смелых идей, новых разработок и высокого качества выпускаемой продукции. Производство опор ЛЭП на высоком качественном уровне.

Гибкая ценовая политика позволяет рассматривать предложенные варианты размещения заказа на взаимовыгодных условиях.

Предлагая Вам сотрудничество, мы рассчитываем приобрести в Вашем лице постоянного клиента. Это даст Вам возможность оперативно приобретать качественные металлоконструкции по выгодной цене.

Купить опоры ЛЭП металлические (опоры стальные ВЛ), прожекторные мачты, порталы ОРУ и другие металлоконструкции производства ООО «АЗМК» Вы можете по телефонам

• (343) 389-06-73,
• (343) 389-06-74,
• (343) 389-06-75

Здравствуйте уважаемые форумчане! Вопрос возник нежданно негаданно. Перейду сразу к вопросу. На какой высоте должны находиться лэп6 или 4кВ точно не знаю какие у нас по соседству. Отец построил дом тогда ,когдаеще не было этой высоковольтки. Мы долгое время не жыли вэтом доме,а когда вернулись обнаружили что у нас на районе появился трансформатор и эта высоковольтка проходиь у нас под боком,да еще и кабель во время сильного ветра бьет об крышу. Что я могу предпринять в таком случае? А главное хотел бы узнать на какой высоте вообще должны проводить 6кВ . Заранее спс.

рустус написал :
да еще и кабель во время сильного ветра бьет об крышу

жесть, так быть не должно однозначно.

2.5.212. Наименьшие расстояния от проводов ВЛ до поверхности земли в населенной местности в нормальном режиме работы ВЛ должны приниматься не менее приведенных в табл. .
Наименьшие расстояния определяются при наибольшей стреле провеса провода без учета его нагрева электрическим током:
при высшей температуре воздуха для ВЛ 220 кВ и ниже;
при температуре воздуха по при предельно допустимых значениях интенсивности электрической и магнитной составляющих электромагнитного поля для ВЛ 330 кВ и выше;
при расчетной линейной гололедной нагрузке по и температуре воздуха при гололеде согласно .

Таблица 2.5.22
Наименьшее расстояние по вертикали от проводов ВЛ до поверхности земли, производственных зданий и сооружений в населенной местности

| Наименьшее расстояние, м, при напряжении ВЛ, кВ|

| до поверхности земли|

| до производственных зданий и сооружений|

| Обрыв провода в смежном пролете до поверхности земли|

Табличка что-то не прорисовывается.
При напряжении до 35кВ до поверхности земли должно быть 7 метров. (Если провода в изоляции, то 6 метров)

До производственных зданий и сооружений — 3 метра

2.5.217. Расстояния от отклоненных проводов ВЛ, расположенных вдоль улиц, в парках и садах, до деревьев, а также до тросов подвески дорожных знаков должны быть не менее приведенных в табл. .
Расстояния по горизонтали от крайних проводов вновь сооружаемых ВЛ при неотклоненном их положении до границ земельных участков жилых и общественных зданий, до детских игровых площадок, площадок отдыха и занятий физкультурой, хозяйственных площадок или до ближайших выступающих частей жилых и общественных зданий при отсутствии земельных участков со стороны прохождения ВЛ, а также до границ приусадебных земельных участков индивидуальных домов и коллективных садовых участков должно быть не менее расстояний для охранных зон ВЛ соответствующих напряжений.
Допускается принимать для ВЛ до 20 кВ расстояние по горизонтали от крайних проводов ВЛ при наибольшем их отклонении до границ приусадебных земельных участков индивидуальных домов и коллективных садовых участков не менее 2 м.

Деревянные опоры — характеристики | класс/диаметр/нагрузка/объем/вес/размеры/расстояние

ООО ТПК «ЭНЕРГОСТРОЙ»

Купить деревянные опоры от производителя с доставкой по низким ценам

Закажите звонок

Менеджер свяжется с вами в течение 5 минут

Нажимая на кнопку, вы соглашаетесь c нашей политикой конфиденциальности

Опоры являются одними из компонентов линий электропередачи (ЛЭП). Они бывают воздушными и кабельными. Особенность воздушных линий (ВЛ) заключается в передаче энергии по проводам, размещенным в открытом воздушном пространстве и прикрепленным к опорам.

Особенности стоек

При строительстве ВЛ применяются металлические, железобетонные или деревянные опоры. Каждый вариант конструкции обладает своими особенностями. Так, опоры из дерева, как правило, используют для возведения линий с напряжением до 220 и 380 В.

Они имеют ряд плюсов перед товарами из железобетона и металла. Так, деревянные опоры экономичнее в изготовлении и перевозке. А для их установки не требуется задействовать крупную технику, ведь дерево по сравнению с железобетоном – достаточно легкое сырье. Например, вес деревянной опоры ВЛ ЛЭП высотой 9,5 м и объемом 0,385 куб м составляет 285 кг.

Вне зависимости от вида нагрузки на деревянную опору – на изгиб и сжатие или сопротивление разрыву, изделие успешно противостоит любым воздействиям. Поэтому деревянные стойки являются достойной альтернативой своим аналогам из металла и железобетона.

Для производства стоек из дерева берется древесина высокого качества. Преимущественно это сосна или лиственница. Бревна не подвержены гнили и не имеют сучков. В древесине отсутствует червоточина. Заготовки для будущих изделий на этапе обработки сортируются по классам деревянных опор.

При монтаже воздушных линий электропередачи нормируется расстояние от ЛЭП до деревьев. Так, при максимальном отклонении расстояние от проводов до зеленых насаждений должно быть не менее 1 м.

Преимущества стоек из дерева

Опоры из дерева обладают рядом преимуществ, к основным из которых можно отнести следующее:

• хорошие диэлектрические свойства;

• простота в техническом обслуживании;

• оптимальные показатели на сопротивление различным нагрузкам;

• возможность использования в регионах с частыми неблагоприятными погодными условиями.


Размеры деревянных опор ЛЭП могут быть разными, в зависимости от габаритов, варьируются и характеристики изделий.

Характеристики стоек

Высота деревянной опоры ЛЭП варьируется от 6,5 до 13 м. Изделия имеют различный верхний и нижний диаметр. Так, диаметр деревянных опоры ЛЭП сверху составляет 160-200 мм, а снизу варьируется от 168 до 230 мм, в зависимости от марки стойки.

В зависимости от высоты и диаметра различается и объем опоры деревянной (0,21 – 0,59 куб. м).

С прочими характеристиками можно ознакомиться в таблице.

Обработка древесины

Заготовки из древесины для стоек подвергают обработке. На них в процессе подготовительных работ наносят антисептик. Такая обработка происходит в автоклавах при влиянии высокого давления и вакуумном воздействии. За счет подобной технологии обеспечивается качественное проникновение средства в древесину. Внутри компоненты состава трансформируются в нерастворимые элементы. Они на протяжении длительного времени обеспечивают сохранность опоры.

Такая процедура позволяет защитить деревянные стойки от гниения, грибков и погодных воздействий и в целом продлевает срок эксплуатации. Стойки из дерева с обработкой антисептиком способны выдержать обледенение, воздействие ветра, обильные дожди и повышенные температуры. Также они нормально переносят температурные перепады.

При обработке антисептиком деревянные стойки способны прослужить 4-5 десятков лет без потери эксплуатационных характеристик. Срок службы изделий без покрытия существенно ниже. Так, опоры из сосны без антисептика смогут прослужить не более 9 лет, а для аналогичных лиственничных сток период эксплуатации будет 20-25 лет.

Приставки ПТ к деревянным опорам

В качестве опоры при монтаже деревянных стоек ЛЭП устанавливаются железобетонные приставки. Они представляют собой опорные элементы, предназначенные для повышения устойчивости и долговечности конструкций из дерева.

Характеристики приставок ПТ

Высота приставок к деревянным опорам варьируется от 3,25 до 6 м. С прочими характеристиками можно ознакомиться в таблице.

Зная характеристики деревянных опор и приставок ПТ, можно без труда подобрать необходимые комплектующие для организации линии электропередачи.

Наши контакты

Проконсультируем по любым продуктам нашей компании, подберем оптимальный вариант.

+7 (999) 333-28-07
[email protected]

Офис: г. Екатеринбург, ул. Викулова, 59/1, оф. 213
База: п. Большой Исток, ул. Свердлова, 42

Какова стандартная высота линий электропередач?

••• Джек Н. Мор/iStock/GettyImages

В большинстве штатов США приняты Национальный электротехнический кодекс (NEC) и Национальный кодекс электробезопасности (NESC), которые предписывают наилучшие методы обеспечения безопасности для государственных и частных электроэнергетических и коммунальных компаний. Эти стандарты определяют высоту линий электропередач, от высоковольтных линий электропередач до отводных линий, расположенных над тротуарами. Однако минимальные требования редко совпадают с отраслевыми нормами.

Почему электрические столбы разной высоты?

Высота линий электропередач определяется линиями, соединенными с опорой, и муниципальными нормами, регламентирующими дорожный просвет линий. Линии связи включают телевидение, широкополосный доступ в Интернет и телефонную связь и расположены в самой нижней точке на опоре. Линии электропередач расположены наверху.

Поскольку муниципальные строительные нормы требуют большего расстояния между линиями связи и тротуарами или улицами, точки подключения этих проводов перемещаются выше. Каждая вторая линия на шесте при этом перемещается вверх.

Кроме того, между линиями связи и линиями электропередач расположена зона безопасности для работников коммунальных служб при проведении ремонтных и монтажных работ. По мере изменения размера этой зоны безопасности меняется и требуемая высота линий электропередач.

Какой высоты стандартный столб?

Часто можно увидеть опоры электропередач разных размеров. Телефонные провода имеют самые низкие требования к дорожному просвету. Иногда телефонный столб не поддерживает ничего, кроме линий связи, поэтому они наматываются намного короче, чем соседние общие столбы, по которым проходят высоковольтные линии электропередачи.

Работа каждой электротехнической компании заключается в том, чтобы их столбы соответствовали государственным нормам. К сожалению, иногда им трудно идти в ногу с изменениями. NESC выпустила предварительную версию рекомендаций 2020 года, чтобы коммунальные предприятия могли оценить предлагаемые изменения. Согласно NESC, стандартная высота опоры электропередач составляет 35 футов.

Однако это несколько спорно, так как линии связи вытесняют линии электроснабжения из-за достаточного пространства. На практике 40-футовые шесты являются самой новой предпочтительной моделью, хотя в некоторых ситуациях могут потребоваться шесты длиной 120 футов или выше.

Ограничения по дорожному просвету для линий электропередач

NEC требует различных ограничений по дорожному просвету для линий электропередач в зависимости от напряжения и местоположения. Эти минимумы немного отличаются от принятых NESC. Владельцам недвижимости важно обращаться в местные муниципалитеты за информацией, точной для их района.

Минимальный дорожный просвет NEC для линий электропередач:

• Тротуары: 12 футов.
• Автостоянки: 18 футов.
• Дороги, сельскохозяйственные тропы: 18 футов.

Также могут быть разные стандарты в зависимости от того, проходят ли по опоре линии электропередачи низкого или высокого напряжения.

Какой высоты телефонный столб?

NESC требует следующих дорожных просветов для телефонных линий:

• Тротуары: 9,5 футов.
• Проезжие части: 15,5 футов.
• Бассейны: 10 футов.

Это расстояние между поверхностью земли и самой нижней точкой линии связи. Компании планируют провисание линий с течением времени из-за воздействия силы тяжести, а также температуры, плохой погоды и других факторов. Минимум в отрасли для точек крепления на телефонном столбе составляет 18 футов при длине линии до 20 футов.

Более длинные отрезки проволоки больше провисают. Линии длиной до 200 футов должны иметь минимальное крепление к опоре 22,25 фута. Линии связи других типов тяжелее телефонных и поэтому более подвержены провисанию. Эти линии требуют еще большей осторожности, чтобы не нарушать коды минимального дорожного просвета.

Телефонные столбы могут быть намного короче, чем электрические столбы или столбы общих коммуникаций. Опять же, они не сопряжены с такими же рисками.

Какие типы линий электропередач существуют?

Несколько различных типов линий электропередач передают электроэнергию от электростанции к отдельным предприятиям и домам. К ним относятся:

• ​ Линии электропередач: ​ передают электричество на большие расстояния от электростанций напряжением 345 000 вольт.
• ​ Вспомогательные линии электропередач: ​ ответвляются от линий электропередач к крупным промышленным, коммерческим и жилым районам с напряжением 69 000 вольт.
• ​ Местные линии электропередач:  ​ ответвляются от подлиний электропередач к районам обслуживания и районам на 13 800 вольт.
• ​ Промышленные линии электропередач: ​ Ответвления от местных линий электропередач к отдельным промышленным объектам напряжением от 220 до 440 вольт.
• ​ Коммерческие и жилые линии электропередач: ​ отходят от местных линий электропередачи к отдельным предприятиям и домам с напряжением от 120 до 240 вольт.

Какое напряжение в бытовых линиях электропередач?

Напряжение на бытовых линиях электропередач составляет от 120 до 240 вольт, но домовладельцы не должны считать это напряжение безопасным. Низковольтный разряд может быть более опасным, чем высоковольтный, из-за воздействия на сердце. Вот почему родители используют комплекты защиты от детей, которые блокируют розетки.

Ребенка, который воткнет игрушку в электрическую розетку, можно убить. Когда дело доходит до опасности, амперы — мера того, сколько тока проходит через тело — важнее, чем напряжение.

Что такое стеклянные предметы на линиях электропередач?

Все токи притягиваются к поверхности Земли. Имея шанс, они выберут самый быстрый и легкий путь, чтобы добраться туда. Электричество может прыгнуть на несколько футов, чтобы выполнить эту задачу, поэтому были необходимы меры предосторожности, чтобы электричество в линиях электропередач не сбивалось с пути.

Стеклянные, керамические или пластмассовые колпачки, которые можно найти на некоторых опорах линий электропередач, препятствуют потоку электричества – или информации при обсуждении линий связи – от выхода из провода и следования за столбом в землю. Компании впервые начали производить эти колпачки, называемые изоляторами, в 1880-х годах, чтобы электричество могло передаваться на большие расстояния. Они необходимы сегодня, чтобы поддерживать работу службы.

Это не то же самое, что яркие шары или другие приспособления, подвешенные на длинных высоковольтных проводах. Эти маркеры или маркерные шары действуют как предупреждение для низколетящих самолетов.

Изолированы ли линии электропередач в жилых домах?

​ В то время как большинство опор снабжены изоляторами, большинство линий электропередач не изолированы. ​ Даже в жилых районах. Жители часто предполагают, что линии электропередач изолированы, чтобы защитить людей от ударов в случае обрыва и падения линии на землю. Удивительно, но менее 10 процентов бытовых линий электропередач изолированы, так почему же у людей такое заблуждение?

Часто атмосферостойкое покрытие на внешней стороне электрических линий ошибочно принимают за изоляцию, но оно используется для защиты оголенных проводов внутри, а не для защиты людей. Когда изоляция установлена, происходят две вещи:

1. Он изнашивается под воздействием погодных условий, поэтому нельзя доверять ему в обеспечении безопасности людей.
2. Он утяжеляет линию, вызывая больший прогиб и требуя более высоких точек соединения на опорах электропередач, чтобы соответствовать требованиям по дорожному просвету.

Недостатки изоляции линий перевешивают преимущества, поэтому многие компании отказываются от затрат. Ситуация меняется в районах, где лесные пожары представляют растущий риск.

Линии электропередач вызывают лесные пожары?

По данным Калифорнийской комиссии по коммунальным предприятиям, около 10 процентов лесных пожаров вызваны линиями электропередач. Это происходит, когда:

• Ветер сносит ветки деревьев на линии электропередач.
• Линии рвутся под давлением и падают в сухие места.
• Столбы ломают и соединяют провода под напряжением с травой и деревьями.

Это одна из причин, по которой коммунальные предприятия, муниципалитеты и собственники обрезают деревья вокруг линий электропередач.

Некоторые лесные пожары беспрепятственно бушуют на десятках тысяч акров, убивая людей и вызывая массовые разрушения. Из-за этого такие компании, как Pacific Gas & Electric и Southern California Edison, выплатили сотни миллионов долларов в качестве возмещения ущерба и, наконец, начали больше инвестировать в предотвращение пожаров.

К сожалению, размещение всех существующих линий под землей было бы слишком дорого и разрушительно. Однако подземное размещение является более безопасным вариантом для будущих застроек, однако с точки зрения безопасности и в качестве компонента благоустройства сообщества. В конце концов, стандартная высота линий электропередач может быть отрицательным числом.

Птицы или белки на проводе означают, что это безопасно?

Нет. Люди, не знакомые с тем, как работает электричество, могут ошибиться, думая, что провода изолированы и, следовательно, безопасны для прикосновения, когда птицы или белки безопасно сидят на проводах. Другие думают, что ломаная линия мертва, если она не искрит на земле. Таким образом, линии электропередач обманчивы. Они могут выглядеть совершенно безопасными, но могут быть смертельно опасными.

Причина, по которой птицы и другие мелкие животные могут без вреда для себя сидеть на линии электропередач, сводится к лени. Течения выбирают самый быстрый и легкий путь туда, куда они направляются. Электроэнергии потребовалось бы ненужное время, чтобы покинуть провод, пройти через белку и вернуться к линии.

К сожалению, иногда, когда белка или птица перебирается с провода на столб или другую линию, возникает дуга тока. Вместо того, чтобы оставаться в проводе, он проходит через животное к шесту, а затем к земле. То же самое может произойти, когда люди или ветки подходят слишком близко.

Безопасно ли прикасаться к столбу электропередач?

Люди регулярно прикрепляют листовки, ленты и другие предметы к столбам электропередач, но безопасно ли это? Нет. По мнению экспертов, паразитное напряжение может просачиваться вниз по опоре электросети или по близлежащим деревьям в землю, окружающую опору. Вот почему поражение электрическим током возможно независимо от того, коснется ли кто-нибудь провода под напряжением.

Кроме того, некоторые столбы электропередач представляют и другие опасности. Столбы электропередач со знаком X сбоку подлежат замене. И не всегда дело в возрасте. У них могли быть известные проблемы, которые подвергают вас повышенному риску.

То же самое можно сказать и о маленьких зеленых коробках с транзисторами, которые иногда ставят в жилых районах. Домовладельцы должны избегать озеленения вокруг ящиков и не позволять детям забираться на них во время игры.

Кто отвечает за линии электропередач в вашем доме?

В случае обрыва или обрыва линий электропередачи, что приводит к пожару или другому происшествию, ответственность несет коммунальная компания. Но как насчет других проблем? В некоторых случаях домовладельцы несут ответственность за линии электропередач, идущие к их собственности. Насколько они несут ответственность, зависит от типа установленного оборудования и коммунальной компании.

​ Подземное электроснабжение: ​ Как правило, подземное электроснабжение обеспечивает наименьшую ответственность для домовладельцев, но его установка намного дороже, чем обычная отводная линия или наземное обслуживание. В конце концов, владелец недвижимости должен беспокоиться только о поддержании базы счетчика и кабелепровода потребителя внутри или прикрепленной к конструкции.

При подземных установках электрическая компания несет ответственность за:

• Счетчик.
• Трансформер.
• Кабель в кабелепроводе.
• PPL кабелепровод.

Они оплатят счет за любой ремонт или регулировку, необходимые для этих деталей.

​ Надземное обслуживание: ​ Традиционные электрические системы имеют больше частей, за которые домовладельцы несут большую ответственность. Это одна из причин, по которой переход на подземную службу стоит так дорого. В то время как коммунальная компания покрывает транзистор, счетчик и линию обслуживания от столба до дома, домовладелец несет ответственность за:

• Анкер сервисного крепления.
• Кабель сервисного ввода.
• Основание счетчика.
• Сервисный блок предохранителей.

Владельцы собственности должны защищать оборудование, находящееся на их территории. Любой необходимый ремонт и любые повреждения, вызванные этими компонентами, являются обязанностью владельца.

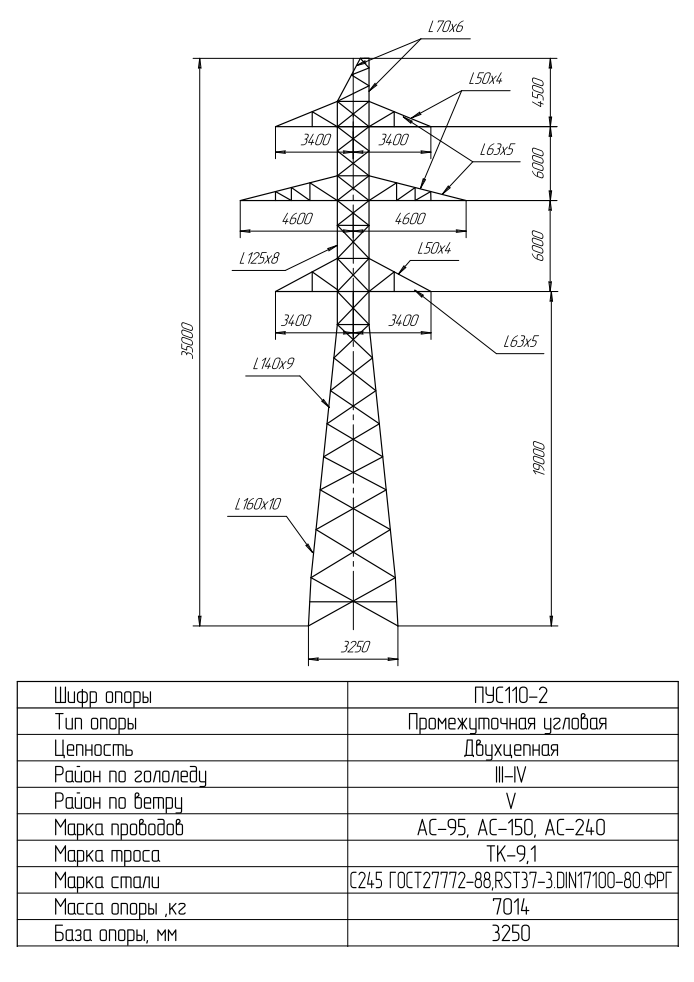

Стандартная высота ЛЭП полностью зависит от города и штата, в котором они находятся, а также от типа ЛЭП на опоре. Несмотря на рекомендуемые минимальные уровни дорожного просвета, начинающиеся с 12 футов, отраслевые стандарты в настоящее время склоняются к 35 футам и выше.

ВНИМАНИЕ: Задеть инженерные сети при перевозке тяжелого оборудования может стать дорогостоящим испытанием

Согласно Национальному кодексу электробезопасности, телефонные линии должны быть на высоте не менее 14 футов над землей, а электрические линии должны быть на высоте не менее 15-1/2 футов над землей. Однако иногда линии будут висеть ниже допустимой минимальной высоты.

Низко висящие линии обычно не представляют проблемы, за исключением случаев, когда необходимо проехать большое транспортное средство. Тяжеловесные перевозчики могут столкнуться с этими воздушными линиями, что приведет к повреждению их оборудования и разрушению опор или конструкций, удерживающих воздушные линии. Несмотря на то, что очереди были слишком низкими, это не означает, что водители или их перевозчик автоматически снимаются с крючка.

В штатах могут действовать законы, устанавливающие, что водители или перевозчики несут ответственность за ущерб, причиненный транспортным средством в результате столкновения с объектами, находящимися над головой. Например, в Генеральном уставе Северной Каролины говорится: «Водитель или владелец любого транспортного средства, общая высота которого в порожнем состоянии или с грузом превышает 12 футов 6 дюймов, несет ответственность за повреждение любой конструкции, вызванное таким транспортным средством, имеющим ростом более 12 футов 6 дюймов».

Будет ли превалировать Национальный кодекс электробезопасности или правила штата, если водитель заденет воздушные линии? А кто оплачивает ущерб и ремонт? Ответ не так ясен.

Коммунальное предприятие, разместившее линии слишком низко, может всегда нести ответственность за то, чтобы транспортное средство не задело воздушные линии, и может полагать, что водитель и/или перевозчик должны заплатить за ущерб. Перевозчик может счесть, что виновата коммунальная служба, потому что аварии не произошло бы, если бы стропы были проложены на надлежащей высоте.

Определение стороны, ответственной за ущерб, может быть определено только в суде. Вопрос об ответственности за аварию может оказаться неприятным и дорогостоящим бременем для большегрузных перевозчиков.

Чтобы полностью избежать такой ситуации, перевозчики могут предпринять несколько действий, чтобы предотвратить столкновение грузовиков с телефонными и/или электрическими линиями:

Убедитесь, что транспортные средства и грузы всегда находятся в пределах допустимой высоты государства составляет 13 футов 6 дюймов. Пребывание на высоте 13 футов 6 дюймов или ниже может помочь доказать, что вы не несете единоличной ответственности, если водитель врежется в контактную сеть. Если транспортное средство и/или груз слишком велики и требуется разрешение, убедитесь, что условия разрешения соблюдены. Условия разрешения могут требовать от перевозчиков обеспечения сопровождения спереди/сзади и/или сопровождения, оборудованного штангами для роста.
