Буронабивные сваи с ростверком

Буронабивные сваи с ростверком – один из самых распространенных методов, согласно которому монтируется фундамент на наиболее сложных грунтах с гарантией последующей целостности фундамента, поскольку разумным и приемлемым на сегодня вариантом при строительстве здания является свайный фундамент, идеально подходящий для домов из газобетона или кирпича.

Выдержать фундамент среднестатистического особняка способна не каждая местность, в виду чего при строительстве зданий приходится прибегать ко все большим уловкам и хитростям, особенно если речь заходит о строительстве загородных домов.

Буронабивные сваи с ростверком применяются нашими специалистами при строительстве фундамента зданий довольно часто, поэтому если вы закажете у нас установку буронабивных свай с ростверком, то можете быть уверены в гарантированном качестве и высоком профессионализме при выполнении каждого этапа работ.

Что представляют собой буронабивные сваи с ростверком?

Изначально название ростверк происходит от немецкого Rostwerk, то есть решетка (Rost) и строение (Werk).

Как результат – получается конструкция, которой удается объединить сваи в одно целое.

Ростверк в качестве фундамента играет существенную роль, так как благодаря нему любые нагрузки на сваи распределяются равномерно. Ростверк может быть представлен и в качестве балки, и в качестве железобетонной плиты.

Устройство буронабивных свай с ростверком также играет еще одну немаловажную роль – ростверк через сваи передает нагрузку от всей наземной части строения на грунт. В случае с деревянными домами подобную роль играет самый нижний венец конструкции, то рассматривать мы будем кирпичные постройки.

Виды ростверка и его устройство

Фундамент ростверк, как правило, можно выполнить либо в виде ленты, либо в виде плиты. Если плитный ростверк будет объединять оголовки каждой сваи, то ленточный – оголовки только рядом стоящих свай, расположенных под стенами конструкции.

Специалисты буровой компании «АТМ-Аква» для устройства ростверка могут применять различные материалы: сталь, дерево, сборный или монолитный железобетон.

Металл применять мы не рекомендуем, поскольку его расход в этом случае довольно велик.

Для устройства металлического ростверка нельзя обойтись без крана и последующей антикоррозийной обработки. Наиболее практичным и технологически выгодным и недорогим вариантом мы считаем монолитный ростверк из железобетона.

Буронабивные сваи с ростверком – наиболее популярный вариант при строительстве

Так как сваи в целом являются весьма недорогим материалом для укрепления фундамента (они намного дешевле, чем основательный монолитный и ленточный фундамент), стоит также отметить и то, что у таких свай большая несущая способность.

Одна свая способна выдержать порядка 1600 килограмм, а для того, чтобы укрепить фундамент дома достаточно около 30-50 свай размером 1600 килограмм.

Располагаются буронабивные сваи с любым видом ростверка ниже уровня, на котором промерзает грунт и после этого обязательно заключаются в «рубашку», то есть в два слоя рубероида. Такая рубашка значительно снижает давление на сваи в морозные дни, когда из-за него сваи выталкиваются наружу, а также надежно гидроизолирует.

Этапы строительства фундамента на основе буронабивных свай с ростверком

Мы гарантируем неизменно качественные работы независимо от времени года, а когда речь заходит о строительстве фундамента свайно-ростверкового типа, устройство его будет происходить следующим образом:

  1. Мы установим опалубку поверх свай.
  2. Затем установим арматурный каркас внутри опалубки.
  3. После этого можно заливать ростверк бетоном (здесь стоит отметить, что технология заливки аналогична той, что применяется в случае с ленточным фундаментом).
  4. Высотка ростверка должна быть в идеале не менее 30 сантиметров, а в ширину конструкция должна быть немного больше, чем толщина стен здания, то есть около 40 сантиметров.

Важно отметить, что фундамент на буронабивных сваях не потребует большого количества земляных работ, а также времени и затрат. Если вы остановите свой выбор именно на таком способе постройки, то получите качественный и надежный фундамент, отвечающий всем современным требованиям.

Типы свайно-ростверкового фундамента

Есть две разновидности такого фундамента: с заглубленным ростверком и с висячим ростверком. Позвоните нам или оставьте сообщение в форме обратной связи, если желаете получить исчерпывающую консультацию относительно конкретно вашего случая.

Как правило, с висячим ростверком получается фундамент, идеально подходящий не только для легких каркасных домов из дерева, но и для тяжелых, с более мощными конструкциями.

Фундамент на сваях с заглубленным ростверком рекомендуется для деревянных домов, стены которых будут выполнены из брусьев толщиной до трехсот миллиметров. Но также этот вариант прекрасно подойдет, если планируется строительство дома из кирпича или монолитных домов.



Ростверк на буронабивных сваях: технология и преимущества

Фундамент — опора и основа здания. От его прочности и качества зависит срок эксплуатации жилого или офисного здания. Одним из способов обустройства основания на сложных, плывущих, нестабильных грунтах являются буронабивные сваи с ростверком.

Они пригодны и при возведении небольшого дачного домика, и при строительстве многоэтажного особняка.

Основное преимущество – высокая несущая способность (до 1,5 т на каждую). От ленточных и монолитных фундаментов отличается меньшей трудоемкостью, возможностью закладки практически в любом грунте.

Буронабивные сваи уходят в землю на 12-40 метров, что гарантированно ниже глубины промерзания даже в холодном климате. Двойной слой гидроизоляции защищает от любых внешних воздействий: воды, давления почвы.

Преимущества фундаментов на буронабивных сваях:

  • работу можно вести даже в условиях тесной городской застройки на участках с высоким уровнем грунтовых вод, на побережьях. Динамическое воздействие на соседние здания минимальное;
  • грунт практически не вынимается, отсутствует котлован, ландшафт не нарушается и не страдает;
  • окончание опор располагается ниже глубины промерзания. Выталкивание зимой исключается полностью;
  • отсутствуют ограничения по материалу основного здания: кирпич, бетон, монолитно-каркасная технология;
  • минимальная стоимость и быстрое возведение.

Разновидности буронабивных свай

В зависимости от типа грунта опоры обустраиваются одним из следующих способов:

  • в сухих или маловлажных почвах шнековой колонной бурится скважина необходимой глубины. Стенки укрепляются бетонолитной трубой. В средине размещается арматурный каркас, и свободное пространство заливается бетонной смесью. По мере заполнения бетонолитная труба извлекается;
  • на обводненных грунтах применяется укрепление стен скважины избыточным давлением воды или раствором бентонитовой или комовой глины. Бурение ведется ударным или вращательным инструментом. В отдельных случаях скальные породы проходят при помощи грейферов. Далее устанавливается стандартная арматурная сетка и бетолитные трубы для заливки бетонной смеси;
  • обустройство обсадных колонн методом вдавливания применимо в грунтах всех типов. Дополнительно используются способы выбропогружения или забивки. По окончании работ по заливке бетонной смеси трубу часто оставляют в земле;
  • в устойчивых почвах возможно использование многосекционного вибросердечника. В каждом отсеке трубы размещается локальный вибратор, уплотняющий бетонную смесь в отдельном участке колонны.

Заливка ростверка

Основной задачей ростверка является перераспределение веса жилого или коммерческого объекта равномерно между всеми опорами.

К моменту заливки фундаментной части все оголовки свай должны иметь одинаковую высоту. Излишки срезаются подходящим инструментом. Заливка ростверка предполагает выполнение следующих этапов:

  • установка опалубки;
  • формирование армирующего каркаса;
  • заливка бетонного раствора.

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос

По типу исходного материала ростверк делится на монолитный и сборный. Первый вариант считается более надежным и прочным. Второй — дешевым. Монолитный фундамент легче обустроить своими руками. Проще заказать необходимое количество раствора и провести одновременную заливку, чем на каждой опоре монтировать бетонную плиту.

В зависимости от типа почвы на участке ростверк обустраивается подвешенный или заглубленный. Первый рекомендован для грунтов с сильным пучением зимой или ранней весной. Здание может быть как массивным, так и облегченным каркасным.



Как залить фундамент с подвешенным ростверком

Классическая технология предполагает проведение нескольких этапов:

  • разметка территории под обустройство ростверка с обозначением основных осей;
  • выравнивание грунта под будущим фундаментом;
  • рытье траншеи. На дно засыпается песчаная подушка и тщательно утрамбовывается.
    Минимальная толщина — 20 см;
  • монтаж свай с учетом типа почвы на участке;
  • укладка гидроизоляционной мембраны;
  • установка опалубки;
  • монтаж арматуры и заливка бетонной смеси.

Эксперты говорят, что уже через неделю ростверк готов к дальнейшей работе. Но бетон набирает прочность в течение 28-30 дней с учетом условий просушки.

Дом из бруса

25.14%

Дом из кирпича

18.84%

Бревенчатый дом

14.7%

Дом из газобетонных блоков

15.44%

Дом по канадской технологии

11.69%

Дом из оцилиндрованного бревна

3.95%

Монолитный дом

4.14%

Дом из пеноблоков

2.99%

Дом из сип-панелей

3.11%

Проголосовало: 3115

Заглубленный ростверк: как ведется строительство

Ростверковый фундамент с заглублением в землю — идеальный вариант для зданий, возводимых по монолитно-кирпичной технологии. Подходит и для бревенчатых срубов. Основное ограничение — толщина стен менее 30 см.

Грунт может быть песчаным, глинистым или суглинком. Допускается наличие на участке уклона или незначительных неровностей.

Очередность операций при заливке заглубленного ростверкового фундамента:

  • разметка и выравнивание территории под строительство с определением главных осей;
  • выемка грунта с обустройством свай;
  • дно траншеи засыпается песком. Толщина подушки — 20 см и более с последующей тщательной утрамбовкой;
  • укладка рубероида или изолирующей мембраны;
  • установка арматурной сетки и заливка бетонной смеси.
  • Удаление опалубки после схватывания бетона.

Как только бетон набрал необходимую прочность, можно приступать к возведению здания.

Важные моменты при заливке ростверка

Чтобы дом прослужил десятки лет, до начала работ по заливке фундамента проведите несложные расчеты. Вам необходимо знать, какой вес выдерживает одна свая, из какого материала их изготавливать.

Как показывает практика, одной опоры диаметром 30 см достаточно, чтобы выдержать вес 1,7 тонны.

Если диаметр увеличить до 50 см, допустимая нагрузка составит уже 5 тонн.
Не меньшее значение имеет марка бетона. М100 достаточно, чтобы на 1-м кв. см разместилось 100 кг. Соответственно, на квадратной свае с площадью сечения 0,04 кв. м. можно выстроить дом массой 40 тонн.

Не меньшее значение имеет тип грунта на участке. Если количество опор рассчитано неверно, начнется просадка почвы. Следствие — уход свай на большую глубину и разрушение здания. Важно знать, на какую максимальную глубину промерзает почва в регионе, на какой высоте располагаются грунтовые воды, какой длины заложены арматурные стержни и многое другое.

Рассчитывают предельную нагрузку на каждую сваю по следующей формуле, используя данные из СНиП 2.02.03-85:

P=k*R*F+U*N*Fn*L, где:

  • k – коэффициент, определяющий гомогенность почвы;
  • R – нормативное значение противодействия грунта на участке давлению, оказываемому опорой;
  • F – площадь нижней части сваи;
  • U – периметр нижней части колонны;
  • N – коэффициент, определяющий внешние воздействия;
  • Fn – нормативное давление, оказываемое грунтом на боковые поверхности сваи;
  • L – слой почвы, давящей на боковую поверхность опоры.

В заключение рассчитывается расстояние между отдельными сваями с учетом следующих моментов:

  • максимально — не более 2-х метров;
  • минимальное — 3 диаметра сваи.

Если самостоятельный расчет вызывает затруднения, не можете выбрать коэффициенты для своего региона или определить тип грунта, обращайтесь к специалистам. Это поможет избежать критических ошибок и последующего преждевременного разрушения здания.

Видео: буронабивные сваи с ростверком



Вы можете задать свой вопрос нашему автору:

Буронабивные сваи с ростверком и технология устройства

Нестабильный, слабый или покатый грунт требуют особенного подхода для строительства фундамента. Применение технологических новинок и дорогостоящих приемов не всегда оправдано, а вот буронабивные сваи с ростверком могут быть смонтированы практически без особых сложностей и применения тяжелой техники. Конструктивно основание подходит для строительства объектов любого назначения: дачных облегченных домов, домов постоянного проживания, бань, хозяйственных построек.

Использование свайного фундамента с ростверком

Опорное основание на буронабивных сваях имеет высокие показатели несущей способности, поэтому является альтернативой монолитному, ленточному фундаменту

Опорное основание на буронабивных сваях имеет высокие показатели несущей способности, поэтому является альтернативой монолитному, ленточному фундаменту. Причем свайный буровой обходится на порядок дешевле, и выстроить его можно своими руками. В зависимости от размера диаметра, свая выдерживает до 1,5 тонн массы, для строения среднего объекта потребуется не более 2-3 десятков опор. По регламенту диаметр свай может достигать 1,5 метров, длина до 40 метров. Для домов из тяжелого материала показано изготовление железобетонных элементов, выдерживающих большие весовые нагрузки. Дополнительными плюсами является минимальное количество земельных работ, большая экономия времени, денег.

Важно! Фундамент с ростверком заглубляется в слой ниже точки промерзания и оборачивается в два-три слоя гидроизоляции. При необходимости применяются обсадные трубы, которые остаются в грунте. Чаще всего данный прием требуется при наличии плывунов, особенно слабых осыпающихся грунтах. Наличие гидроизоляционного слоя снижает риск попадания воды в бетон, минимизирует давление грунтового слоя на тело сваи, ограничивая выталкивание конструкции зимой в периоды промерзания почвы.

Широкое применение технологии позволяет строить фундамент на подтопляемых, сложных, слабых грунтах и неровных ландшафтах

Достоинствами фундамента на буронабивных сваях считают следующие показатели:

  1. строительство в условиях плотной застройки не приносит вреда окружающим объектам из-за сниженной динамической нагрузки при проведении работ;
  2. широкое применение технологии позволяет строить фундамент на подтопляемых, сложных, слабых грунтах и неровных ландшафтах;
  3. заглубление производится ниже расчетной точки промерзания грунта с упором на стабильные слои, что повышает стойкость, прочность объекта, продляет срок его эксплуатации;
  4. свайно-буровой фундамент подходит для любых технологий строительства: каркасных, кирпичных, деревянных, сборных;
  5. доступная стоимость;
  6. оперативность возведения.

Дороже всего обходится основание с монолитным ростверком, однако такой фундамент выдерживает массивные нагрузки, поэтому финансовая составляющая многократно окупится. При этом для закладки свай не нужно выкапывать котлован, загон буровых свай производится вибропогружателем.

Заливка ростверка

Предварительно подготовленные сваи обрезаются по ровному горизонтальному уровню, затем заливается ростверк

Предварительно подготовленные сваи обрезаются по ровному горизонтальному уровню, затем заливается ростверк:

  1. монтаж опалубки и арматурного каркаса из прутков диаметра 12 мм внутри опалубки;
  2. заливка бетонного раствора, технология соблюдается как при заливке ленточного фундамента: смесь выкладывается послойно с трамбованием и уплотнением — процесс производится однодневно.

По размерным градациями ростверк должен быть не менее 30 см высоты и 40 см ширины. Выполнение ростверка допускается монолитным или блочным. Фундамент с монолитным ростверком обладает большей прочностью и жесткостью на изгиб. Кроме того, монолитный ростверк удобнее для строительства своими руками, так как монтаж блочных элементов готового типа может потребовать применения спецтехники.

Рекомендуем к прочтению:

Ростверк бывает подвешенным и заглубленным. Подвешенные ростверки хороши для легких строений из бруса или выполненных по каркасной технологии. Свайный же фундамент буровой с ростверком заглубленного типа показан для обустройства на грунтах с повышенными показателями пучения.

Технология строительства заглубленного ростверка требует следующих работ:

  1. от верхнего конца готового свайного тела обрезается грунт, чтобы оголовок был высотой не менее 25-30 см;
  2. конструируется опалубка с армированием;
  3. ростверк заливается поверх оголовок.

Важно! Расстояние от грунта до ростверка должно быть не менее 10 мм, чтобы избежать возможных деформаций в случае естественных подвижек почвы или пучения.

Как выстроить буровой свайный фундамент с подвешенным монолитным ростверком

Технология бурового свайного фундамента с подвешенным монолитным ростверком

Технология требует проведения следующих работ:

  1. Разметки участка с определением главных осей;
  2. Выравнивание грунта и копания траншеи;
  3. Засыпка дна траншеи песчаной смесью толщиной в 20 см;
  4. Пробуривание скважин ниже точки промерзания грунта на 15 см, армирование шурфа, заливка скважин раствором.

Важно! В стойких грунтах заливка осуществляется бетоном без обсадной трубы, во всех прочих грунтах в скважину вставляется обсадная труба, куда послойно с трамбованием заливается смесь из бетона марки от М100. Армирование выполняется в верхней трети сваи с расчетом выхода армирующих прутков наружу для связки ростверком.

  1. Гидроизоляция оголовка сваи рубероидом;
  2. Монтаж опалубки;
  3. Проводка вентиляции;
  4. Армирование ростверка прутком толщиной от 12 мм;
  5. Заливка ростверка бетонной смесью с обязательным уплотнением смеси;
  6. Демонтаж опалубки.

Скорость возведения фундамента зависит от размеров дома, ориентировочно все работы занимают неделю. Свайно-буровой фундамент с монолитным ростверком подвешенного типа подходит для строений любого типа, толщина стен которого не превышает 30 см.

Технология обустройства ростверка заглубленного повторяет все действия, но добавляется слой геотекстиля на песчаную подушку. Это делается для того, чтобы влажность грунта не нарушила целостности подошвы основания. По времени устройство ростверка заглубленного типа своими руками занимает ровно столько же, сколько и строительство основы с висячим ростверком.

Расчеты для строительства

Предел допустимой нагрузки на одну сваю зависит от толщины опоры

Для увеличения прочности и стойкости фундамента требуются предварительные расчеты. В частности, предел допустимой нагрузки на одну сваю. Эта величина зависит от толщины опоры. Например, если тело сваи толщиной в 0,3 метра, то допустимая нагрузка до 1,7 тонны, а диаметр опоры в 0,5 метров допускает массу до 5 тонн.

Рекомендуем к прочтению:

Также нагрузочная стойкость зависит от марки применяемого бетона. Использование марки М 100 допускает нагрузку в 100 кг/см2. Делая расчеты количества опор, необходимо принимать во внимание несущую способность грунта. Недостаток опор приведет к просадке почвы и фундамент покосится/просядет.

Также расчеты опираются на:

  • глубину точки промерзания грунта;
  • запас прочности арматурного прутка;
  • уровень залегания грунтовых вод;
  • длину свай.

Регламентированные данные по коэффициенту сопротивления грунта предоставлены в СНиП 0.02.03-85. Расстояние между опорами не может быть более 2 метров и менее тройного диаметра одной сваи.

Выполнить все работы по строительству фундамента своими руками можно, даже если опыт застройки не самый большой. А чтобы процесс был еще понятнее, посмотрите предложенное видео.

Технология изготовления буронабивных свай с монолитным ростверком

Технология буронабивных свай с ростверком достаточно часто применяется в частном строительстве. Установка и изготовление особенно необходимы при строительстве на слабых грунтах. Буронабивной фундамент также сможет выручить при высоком расположении уровня грунтовых вод. Но в этом случае на время выполнения строительных работ потребуется предусмотреть мероприятия по водопонижению. В противном случае бурение скважин под фундаменты станет невозможным.

Блок: 1/3 | Кол-во символов: 452
Источник: https://DomZastroika.ru/foundation/buronabivnye-svai-s-rostverkom.html

Особенности

Технология предусматривает наличие отдельно стоящих опор и связующего элемента – ростверка. Глубина заложения свай зависит от геологических условий на участке и конструктивных особенностей здания. Бурение скважин на большое расстояние позволяет увеличить площадь соприкосновения опоры здания с грунтом. За счет этого увеличивается трение. Такие фундаменты способны выдерживать большие нагрузки.

Схема устройства

Устройство буронабивных свай обладает одним серьезным недостатком: все опоры работают по отдельности. Такой вариант увеличивает вероятность неравномерных осадок, которые опасны практически для всех видов зданий. Чтобы предотвратить разрушение стен, предусматривают железобетонный ленточный ростверк. Его армирование позволяет хорошо воспринимать изгибающие нагрузки и объединять все опоры в один фундамент. Технология изготовления ростверка может быть различной в зависимости от геологических условий.

Блок: 2/3 | Кол-во символов: 923
Источник: https://DomZastroika.ru/foundation/buronabivnye-svai-s-rostverkom.html

Ростверк на буронабивных сваях

Ростверком называют горизонтальную часть свайно-столбчатого фундамента, который соединяет столбы (сваи) в монолитную конструкцию. Цель ростверка — распределить равномерно и передать со стен на сваи, потом — на грунт.

Положение свай фиксируется и они в дальнейшем не отклоняются от вертикали. Ростверк лежит на грунте и не давит на него.

Блок: 3/9 | Кол-во символов: 370
Источник: http://zg-dom.ru/stroitelstvo-doma/fundament/fundament-na-buronabivnyh-svayah-s-rostverkom-tehnologiya-ustanovki-vidy-i-preimushhestva.html

Монтаж буронабивного фундамента

Монтаж начинается, как и везде с разметки участка и разбивки его под сваи. Нужно понимать, чем меньше расстояние между опорами, тем увеличивается прочность фундамента.

Стоит учитывать такой момент при разметке буронабивного фундамента. Сваи должны находиться, под всеми несущими стенами и по углу зданий.

С начала на месте заложения фундамента выкапывается траншея глубиной 40-50 см. Для бурения скважин под сваи, нам понадобится или ручной бур или мотобур, если грунт каменистый, то ручным буром будет сложновато пройти на нужную глубину, да и диаметр бура ограничивает 300 мм. После бурения скважин под сваи, по периметру укладывается рубашка из рубероида или саму обсадочную трубу обматываем строительным скотчем.

Дальше в скважину опускается обсадочная труба, а в неё погружаем армированный каркас, он не должен соприкасаться с грунтом во избежание коррозии арматуры. Верхняя часть каркаса арматуры должна выступать на 30 см из трубы, для стыковки с ростверком. После чего, всё это дело выставляем по уровню и заполняем бетонным раствором, не забывая при этом пользоваться вибратором, чтобы не было раковин и пустот в бетоне.

Если вдруг Вы самостоятельно делали такой фундамент и получились какие-то косяки, а именно начало заваливать сваи в стороны, то не печальтесь. В местах просадки свай, копаем траншею и делаем монолитную основу, соединяющую все перекошенные сваи.

Блок: 3/4 | Кол-во символов: 1409
Источник: https://shabashka-pro.ru/buronabivnoy-fundament-rostverk

Преимущества

Бурение скважин и установка в них свай позволяет добиться сразу нескольких положительных результатов:

  • Высокая несущая способность. Буронабивной фундамент с ростверком под кирпичный дом прекрасно справляется со своей задачей. Основание хорошо воспринимает нагрузки даже от массивного здания. Обязательным условием становится гидроизоляция между ленточным элементом и стенами здания. Так удается уберечь от разрушения разные по свойствам материалы.
  • Бурение скважин и заливка фундамента не оказывает разрушительного воздействия на соседние постройки. Можно проводить строительные работы даже вблизи от существующих зданий.
  • Установка возможна при сложных геологических условиях. Также железобетонные опоры подойдут при расположении в земле существующих инженерных коммуникаций.
  • Технология проста и предполагает минимальные трудовые затраты на разработку грунта. Бурение скважин позволяет избежать необходимости отрывать котлован или траншеи.
  • Фундамент на буронабивных сваях изготавливается на строительной площадке. Нет необходимости в большегрузной технике или специальных устройствах. Для увеличения скорости работ часто нанимают бетононасос.

Свайный фундамент с монолитным ростверком изготавливается в несколько этапов.

Подготовка к началу работ

Перед тем, как изготовить ростверковый фундамент своими руками, необходимо выполнить геологические исследования и запроектировать опорную часть здания. Можно заказать полноценные исследования, но стоить это будет достаточно дорого. При возведении частного дома определить показатели грунта можно самостоятельно. Для этого отрывают шурфы (ямы) или применяют бурение скважин. Почву разрабатывают на глубину на 50 см ниже, чем проектируемая отметка подошвы фундамента. Зная тип и характеристики грунта, можно будет точно рассчитать шаг и армирование свай и ростверка. Без лишнего запаса. А это в свою очередь снизит общие затраты на фундамент.

Результатом данного этапа должны стать известными:

  • типы грунтов на участке;
  • уровень расположения грунтовых вод;
  • водонасыщенность почвы.

От влажности грунта и уровня расположения влаги будет зависеть, какая гидроизоляция необходима фундаменту:

Простая гидроизоляция – рубероид – применяется на сравнительно сухих грунтах Гидроизоляция пластиковыми трубами – применяется при высокой влажности грунтов

На основании полученных данных проектируют фундамент. Процесс здесь заключается в подборе следующих характеристик:

  • глубина заложения свай;
  • их сечение;
  • расстояние между сваями;
  • сечение ростверка;
  • армирование свай и ростверка.

Лучше, если работу выполнит опытный проектировщик. При самостоятельном назначении отметки заложения и прочих характеристик, необходимо тщательно изучить информацию по теме и нормативную документацию.

Проводят два расчета:

  1. Расчет свай. Железобетонные элементы рассчитываются на сжимающие нагрузки. По причине того, что бетон хорошо работает на такие усилия, мощное армирование не потребуется. Расчетом назначается глубина заложения опор, сечение и шаг.
  2. Расчет ростверка. Ленточный элемент рассчитывается как многопролетная балка. Но важно учитывать условия работы: лежит лента на земле или висит в воздухе. При проведении расчетов необходимо назначить сечение и армирование.

На этапе проектирования необходимо не только назначить армирование, но и класс бетона. Для разных элементов часто используют разные материалы:

  • для свай достаточно будет бетона класса В15–В20;
  • для ростверка необходимо использовать материал не ниже класса В20.

Вот пример рассчитанного фундамента с подобранными сечениями арматуры и класса бетона.

После выбора всех параметров фундамента, можно приступать к их изготовлению.

Разметка участка

Свайный фундамент с монолитным ростверком начинают строить с выноса расположения опор на местность. Сначала снимают плодородный слой почвы. Для того чтобы разметка не помешала земляным работам, необходимо изготовить обноску.

Обноска изготавливается обычно из дерева. Для ее установки потребуются стойки и перемычки. Устанавливают элемент по периметру здания на некотором расстоянии. Важно, чтобы можно было без препятствий выполнить бурение скважин.

В доски обноски забивают гвозди, к которым будет привязываться шнур, обозначающий оси здания. При строительстве обноски важно контролировать перпендикулярность и параллельность линий. Рекомендуется изучить метод треугольника, которым часто пользуются строители.

После завершения разметки можно приступать к следующим этапам.

Бурение скважин, армирование и заливка свай

Важно отметить, что свайно-ростверковый фундамент под деревянный дом и свайно-ростверковый фундамент под газобетон, например, возводятся практически одинаково. Отличия заключаются только в следующих характеристиках:

  • шаг свай;
  • их сечение;
  • армирование опор и ростверка;
  • сечение ростверка.

Технология же возведения не имеет существенных отличий. Свайно-ростверковый фундамент под деревянный дом будет менее мощным, чем под кирпич или бетон. Это вызвано тем, что при строительстве используются менее массивные материалы для стен и перекрытий. Все нагрузки должны быть заранее учтены в расчете.

Схема устройства буронабивного фундамента

Бурение скважин под заливку выполняется по разметке, описанной на прошлом этапе. Глубина заложения должна быть назначена ранее расчетом.
В пробуренную скважину устанавливают опалубку и армирование. Работа выполняется методом вдавливания. После того, как буром достигнута глубина заложения, необходимо изъять со дна скважины рыхлый грунт. Опорную часть основания трамбуют, после чего укладывают подушку из крупного или среднего песка. Толщина подушки назначается от 30 до 50 см. Она должна учитываться, когда назначается глубина заложения и отметка бурения.

Установив армирование, можно приступать к заливке бетонной смеси. Для удобства и увеличения скорости работ рекомендуется арендовать бетононасос. Если глубина заложения небольшая (как и объем работ), укладку бетона можно выполнять вручную.

Буронабивной фундамент своими руками (каждая опора) должна заливаться за один прием. Только так можно обеспечить целостность элемента.

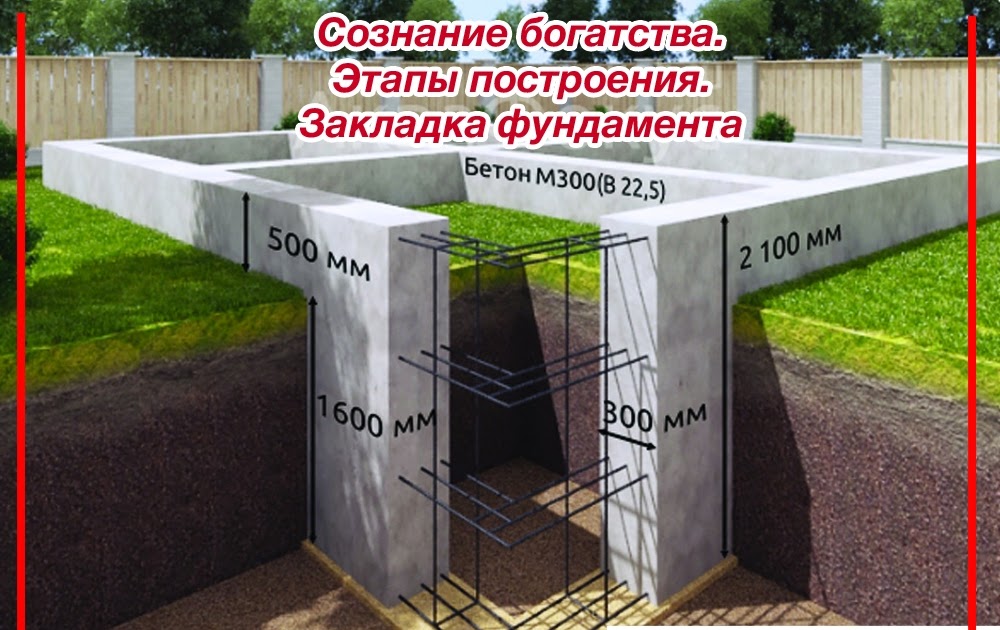

Ленточный ростверк

Технология заливки ростверка немного сложнее, чем свай. Это вызвано особенностями работы конструкции. Работы по его изготовлению включают в себя следующие этапы:

  • установка опалубки;
  • установка арматурных каркасов;
  • заливка бетона, желательно за один раз;
  • вертикальная гидроизоляция;
  • горизонтальная гидроизоляция.

Отметка заложения ростверка может быть различной.

При залегании на участке крупнообломочных грунтов или песков средней и крупной фракции, можно опирать ленточный ростверк непосредственно на землю.

При залегании на участке пучинистых почв (глина, суглинок, супесь) придется предусмотреть демпфирующую прослойку. Она не даст грунту повредить ростверк при морозном пучении. Отметка заложения в этом случае назначается выше поверхности земли на 10–15 см.

Устройство опалубки ростверка

Для обеспечения зазора можно использовать песчаную подушку, которая после застывания вынимается из-под конструкции. Также используют полистирол, его вынимать после завершения работ не нужно. При подборе заложения используют данные, полученные на этапе геологических исследований.

Вязка арматуры: важно связать выпуски арматуры из свай с каркасом ростверка

Буронабивной фундамент своими руками нуждается в такой защите как гидроизоляция. Вертикальная позволит защитить бетон ростверка от негативных влияний окружающей среды. Гидроизоляция такого типа обычно устраивается из обмазочных материалов.

Горизонтальная гидроизоляция ростверка

Горизонтальная гидроизоляция необходима для разделения материалов с разными характеристиками. Ленточный ростверк в этом случае покрывается несколькими слоями рулонных материалов. Гидроизоляция позволяет предотвратить появление плесени и грибка при соприкосновении разных по свойствам материалов. Гидроизоляция необходима при кладке кирпичных стен на бетон, а также кладке стен из дерева и легких бетонов.

Свайно ростверковый фундамент своими руками прослужит долго, но для этого необходимо грамотно подобрать материалы, соблюдать технологию. Важным элементом обеспечения долговечности становится гидроизоляция. Особенно важно грамотно изготовить ленточный ростверк, который свяжет все опоры в единую систему.

Блок: 3/3 | Кол-во символов: 8123
Источник: https://DomZastroika. ru/foundation/buronabivnye-svai-s-rostverkom.html

Виды ростверков

  1. Сборный ростверк. Делается он из стальных балок (двутавра, швеллера и др.) обычно методом сваривания. Недостаток такого ростверка в сложности монтажа и в низкой прочности соединения балок между собой (стыки гораздо слабее балок), а также в том, что незащищенный металл легко поддается коррозии. Сборный ростверк удобен для недолговечного строительства, например, для дачного домика, беседки, веранды. Срок службы таких конструкций — до 20-ти лет.
  2. Сборно-монолитный ростверк. Такой вид ростверка часто применяется в промышленном строительстве при возведении многоэтажных зданий. Вид ростверка — конструктор из заранее отлитых деталей со шпоночными соединениями, замками, превращаемый в монолит в процессе сборки. Очень дорогой фундамент, не подходит для частного домостроения.
  3. Монолитно-литой ростверк (монолитный). Отливается такой железобетонный ростверк в виде балки либо монолитной плиты. Такой вариант — идеальный для малоэтажного индивидуального строительства.

Блок: 4/9 | Кол-во символов: 994
Источник: http://zg-dom.ru/stroitelstvo-doma/fundament/fundament-na-buronabivnyh-svayah-s-rostverkom-tehnologiya-ustanovki-vidy-i-preimushhestva.html

Укладка бетона

Схематическое отображение составляющих элементов буронабивного основания

После того как процесс бурения завершен, сооружена опалубка и каркас, можно выполнять заливку бетонной смеси. Бетон укладывается слоями с поэтапным уплотнением – штыковкой. Для этого подходит только «тяжелый» раствор. Этот термин подразумевает использование следующих «тяжелых» заполнителей:

  • кварцевый песок;
  • щебень/гравий (прочных пород).

Бетонирование каждой буронабивной сваи выполняется непрерывно. Это означает, что временной промежуток между укладкой каждого слоя не должен превышать 1 часа. Процесс полного схватывания бетона завершается по истечении 28 дней, после чего можно нагружать полученную фундаментную конструкцию.

Блок: 4/8 | Кол-во символов: 719
Источник: https://FundamentClub.ru/svajnyj/buronabivnoj-fundament-s-rostverkom.html

Технология установки свай

Осуществление процесса бурения скважин ямобуром

Устройство фундамента этого вида включает сверление скважин и их дальнейшую заливку бетонной смесью. Для высверливания применяются ручные, электро/бензиновые буры. Менее трудоемкий этап подготовки скважин – привлечение специальной техники для бурения.

Процесс засверливания скважин под сваи можно выполнить и своими руками с помощью ручного мотобура, установив подходящий диаметр наконечника.

Прочность каждой сваи увеличивают каркасом из арматуры: внутрь пробуренных отверстий опускают 3−4 армирующих элемента с сечением 10−12 мм.

Специалисты советуют выполнять горизонтальную перевязку элементов каркаса на случай эксцентричных нагрузок или сдвигающих усилий. Для перевязки рекомендуется применять гладкую арматуру с сечением 6−8 мм, и шагом приблизительно в 1 метр.

В этом случае, армирующие стержни будут выполнять функцию связки сваи и железобетонного ростверка. То есть, находящаяся над землей и заглубленная части фундамента будут объединены в единое целое. При устройстве ростверка стержни должны выступать из оголовка сваи.

Помимо перечисленного выше, каркас из арматуры не допустит возможные разрывы и деформации из-за влияния морозного пучения.

Блок: 2/8 | Кол-во символов: 1229
Источник: https://FundamentClub.ru/svajnyj/buronabivnoj-fundament-s-rostverkom.html

Свайный фундамент с заглубленным ростверком

Такой вид фундамента рекомендуют возводить для домов из деревянных срубов либо со стенами из брусьев. Толщина таких стен — до 30 см. Также подойдет такая основа для монолитных домов и домов из кирпича, блоков.

Используют заглубленный ростверк при уклонах, на участках с рельефом. Грунт: глина, песок, суглинок и супесь. Этот фундамент — свайное поле.

Блок: 6/9 | Кол-во символов: 398
Источник: http://zg-dom.ru/stroitelstvo-doma/fundament/fundament-na-buronabivnyh-svayah-s-rostverkom-tehnologiya-ustanovki-vidy-i-preimushhestva.html

Недостатки и довод в пользу буронабивной технологии

Заливка бетоном буронабивного фундамента

Считается признанным факт, что основным недостатком этой технологии является невозможность сделать точный расчет, когда именно достигается необходимый несжимаемый слой, способный выдержать давление сваи.

Для того чтобы избежать досадных ошибок, скважины бурят до 1,5−2 метра, то есть, достигая точки ниже уровня промерзания, где почва имеет более плотную структуру. При низком показателе УГВ расчет несущей способности грунта соответствует 6 кг на 1 см².

Для индивидуальных застройщиков эта технология выглядит довольно привлекательно. В отличие от ленточного или монолитного типа, где укладывается сразу весь требуемый объем бетонного раствора, сваи можно укладывать поэтапно. При заливке одной опоры объем укладываемого бетона несоизмеримо меньше, чем при монолитном, что облегчает процесс подготовки и заливки. Поэтому выполнение этих работ можно сделать своими руками.

Блок: 6/8 | Кол-во символов: 965
Источник: https://FundamentClub.ru/svajnyj/buronabivnoj-fundament-s-rostverkom.html

Свайный фундамент с висячим ростверком

Внимание: такой вид фундамента отлично подойдет для возведения каркасных домов: деревянных, тяжелых, с мощными конструкциями стен из бруса и бревен.

Важно! Часто данный вид свай используют при строительстве здания на грунте, где сильное пучение верхних слоев.

Головки свай выкапывают из земли примерно на 20 см, поверх чего заливается ростверк.

Особое внимание — связке арматурных каркасов и арматуре ростверка. При таком виде фундамента между землей и ростверком необходимо оставить расстояние не менее 1 см, он получается как бы подвешенным над землей. Этот зазор — защита фундамента от хождения грунта при вспучивании.

Блок: 7/9 | Кол-во символов: 675
Источник: http://zg-dom.ru/stroitelstvo-doma/fundament/fundament-na-buronabivnyh-svayah-s-rostverkom-tehnologiya-ustanovki-vidy-i-preimushhestva.html

Расчет несущей способности

Общий вид готового буронабивного основания строения

Чтобы подсчитать требующееся количество опор, нужны два показателя − вес конструкции и несущая способность отдельно взятого элемента. Расчет прочности одной свайной опоры зависит от марки используемого бетонного раствора. Так, при изготовлении сваи из М 100, она выдерживает 100 кг на 1 см². При сечении 20 х 20 см, площадь будет равна 400 см², а опора сможет выдержать до 40 т.

Таким образом, несущая способность грунта намного меньше, чем у самой сваи. Согласно этому, расчет точного количества элементов и несущей способности всей свайно-ростверковой конструкции невозможен без учета прочности грунта. Ранее был приведен расчет для заложения опоры ниже уровня промерзания. Но при изменении сечения, совершенно другой будет площадь и несущая способность свайно-ростверкового основания.

Ростверк – объединяющий состав свайно-ростверковой конструкции, повышающий устойчивость основания. При выборе устройства свайного фундамента без него, потребуется расчет, который сможет гарантировать, что все элементы устанавливаются на достаточную глубину. Тогда можно быть уверенным, что конструкция не просядет, и не будет «выдавлена» влиянием сил морозного пучения.

Блок: 8/8 | Кол-во символов: 1262
Источник: https://FundamentClub.ru/svajnyj/buronabivnoj-fundament-s-rostverkom.html

Полезные советы при строительстве буронабивного свайного фундамента

  1. Армирование плитного ростверка производится также, как армирование бетонной плиты, то есть делается два пояса — у нижней и верхней плоскости.
  2. В качестве армирующего элемента можно использовать армирующую сетку из ребристой арматуры, шаг — 25-40 см. Верхний и нижний пояс соединяют при помощи вертикальных прутьев.
  3. Ленточный тип фундамента предполагает ростверк из швеллера либо двутавров.
  4. Основной фактор, от которого зависит выбор типа ростверка, является глубина зимнего пучения грунта.

Об особенностях применения буронабивных свай можно посмотреть на видео:

Блок: 9/9 | Кол-во символов: 684
Источник: http://zg-dom.ru/stroitelstvo-doma/fundament/fundament-na-buronabivnyh-svayah-s-rostverkom-tehnologiya-ustanovki-vidy-i-preimushhestva.html

Кол-во блоков: 13 | Общее кол-во символов: 18203
Количество использованных доноров: 4
Информация по каждому донору:
  1. https://DomZastroika.ru/foundation/buronabivnye-svai-s-rostverkom.html: использовано 3 блоков из 3, кол-во символов 9498 (52%)
  2. http://zg-dom.ru/stroitelstvo-doma/fundament/fundament-na-buronabivnyh-svayah-s-rostverkom-tehnologiya-ustanovki-vidy-i-preimushhestva. html: использовано 5 блоков из 9, кол-во символов 3121 (17%)
  3. https://FundamentClub.ru/svajnyj/buronabivnoj-fundament-s-rostverkom.html: использовано 4 блоков из 8, кол-во символов 4175 (23%)
  4. https://shabashka-pro.ru/buronabivnoy-fundament-rostverk: использовано 1 блоков из 4, кол-во символов 1409 (8%)

Строительство фундамента на буронабивных сваях в Нижнем Новгороде

Конструкция буронабивного фундамента проста. В пробуренные в грунте скважины устанавливаются сваи с таким расчетом, чтобы нижний конец сваи находился ниже уровня промерзания грунта. Между собой сваи соединяют монолитным ростверком. Он и является основанием для возведения дома.

Компания «Основание» предлагает услуги по строительству фундамента на буронабивных сваях под ключ в Нижнем Новгороде  и Нижегородской области. Мы гарантируем высочайшее качество работ, большой опыт наших специалистов, доступные цены на  фундамент. На все виды выполняемых работ мы даем гарантию.

Преимущества и недостатки  фундамента на буронабивных сваях

Буронабивной фундамент, как говорилось ранее, прекрасно подходит для возведения зданий на тех почвах, которые не отличаются устойчивостью, а также на участках с уклоном. Достоинствами буронабивного фундамента являются:

  • Отсутствие необходимости выравнивания почвы и рытья котлована или траншеи. К примеру, ленточный фундамент, требует только ровной поверхности и большого объема земляных работ.
  • Низкая стоимость монтажа и небольшой расход материала. Например, плитный фундамент обойдется в несколько раз дороже.
  • Быстрый монтаж, который может быть осуществлен в течение 12 часов. Время выполнения зависит обычно от залегающего грунта. Такому основанию будет достаточно для крепости около 8 дней, в то время, как ленточный фундамент должен стоять 28 дней.
  • Исключена необходимость оборудовать дополнительное место для хранения свай, так они выполняются прямо во время работы.
  • Возможность не обустраивать дополнительную гидроизоляцию.

Помимо достоинств, буронабивной фундамент имеет и некоторые недостатки, про которые нельзя не сказать:

  • Срок службы, который составляет около 100 лет. Это может казаться длительным временем, но например, основание из кирпича может прослужить все 200.
  • Исключена возможность обустройства подвала. Буронабивной фундамент используют в тех сооружениях, где фундамент не обязателен, например, для дачи или бани.
  • Небольшая несущая способность, из-за которой буронабивной фундамент подходит больше для каркасного дома.
  • Невозможность возведения на грунте подвижного типа.

Для каких объектов можно строить фундаменты на буронабивных сваях

Несмотря на сравнительно небольшие затраты времени и средств на работы по устройству буронабивных свай применять их можно далеко не в любых условиях. Допускается установка таких опор для следующих типов грунта:

  • Пески;
  • Глины и суглинки;
  • Супеси;
  • Торфяные грунты (рекомендуется бурить скважину до несущего слоя).

При этом для зданий, которые можно устанавливать на таких опорах, ограничений практически нет – кроме высоты. Рекомендуется устраивать буронабивные фундаменты для одно- и двухэтажных домов из дерева, кирпича, газобетона, для каркасных сооружений, бань, беседок и ограждений. Каменные постройки требуют установки поверх набивных свай железобетонного ростверка.

Типы фундаментов на буронабивных сваях

Буронабивные сваи встречаются довольно часто в индивидуальной застройке. Возведение фундамента на буронабивных сваях оправдано, когда твёрдые породы залегают глубоко, а почва промерзает более чем на 1,5 метра. Затраты на сооружение ленточного основания при таких условиях будет экономически очень невыгодны заказчику. В этом случае советуем вам применять буронабивной тип опор, которые давно используются в частном строительстве и неплохо себя в нем зарекомендовали, далее представлены их типы:

Фундамент на буронабивных сваях по технологии ТИСЭ

Его отличительной характеристикой является то, что к окончанию сваи утолщаются и принимают форму купола, благодаря чему свайные фундаменты можно применять на пучинистых грунтах.

  • Доступная цена – подобная конструкция обойдется в 2 раза дешевле, чем традиционный ленточный фундамент.
  • Установка такого основания может осуществляться в любое время года и при любых погодных условиях.
  • Работы по обустройству не займут много времени.
  • Такое основание нельзя построить на илистой или обводненной почве.
  • Необходим ручной труд
  • Нельзя сделать подвал под всю площадь дома
  • Надо выполнять широкую отмостку

Цена:  от 110 000 руб

Заказать

 Фундамент на буронабивных сваях с заглубленным ростверком

Он представляет собой несколько десятков железобетонных столбов, заглубленных ниже уровня промерзания грунта, с установленным поверх них монолитным ростверком.

  • Возможность использования на сильно пучинистом грунте
  • Малый объем земляных работ
  • Можно вести строительство на участке со сложным рельефом
  • Малый расход строительных материалов дополнительно снижает финансовые расходы
  • Дом не контактирует напрямую с почвой
  • Сложность строительства подземного гаража, цокольного этажа или подвала
  • Невысокая несущая способность фундамента
  • Необходимость сложных расчетов и гео изысканий

Цена:  от 110 000 руб

Заказать

Фундамент на буронабивных сваях с висячим ростверком

Буронабивной фундамент по оголовьям свай связывается сборной или сплошной ж/б лентой. Она не упирается в грунт, благодаря чему не испытывает никакого влияния сезонных подвижек.

  • повышенная устойчивость к вибрации
  • возможность возведения при неблагоприятных геологических условиях
  • простота монтажа
  • отсутствие больших объемов земляных работ
  • относительно небольшая себестоимость
  • опасность неравномерной осадки опор
  • невозможность устройства цокольного этажа и подвала

Цена:  от 99 000 руб

Заказать

Цены на cтроительство  фундамента на буронабивных сваях под ключ

Верхняя лента, м*мd=300мм(диаметр столба)
h=300мм(высота ленты)
b=300мм(ширина ленты)
d=400мм(диаметр столба)
d=400мм(высота ленты)
d=400мм(ширина ленты)
6х6158 000 р.167 000 р.
6х8165 000 р.188 000 р.
8х8181 000 р.209 000 р.
8х10202 000 р. 229 000 р.
10х10215 000 р.248 000 р.
10х12233 000 р.269 000 р.
12х12255 000 р.287 000 р.

Пример сметы на постройку фундамента на буронабивных сваях

Фотографии фундамента на буронабивных сваях

Ростверк фундамента

Ростверк фундамента

О ростверке в сети интернет написано уже очень много и, казалось бы, можно просто дать ссылки на эти материалы, что бы можно было ознакомиться с тем, что это такое.

Однако здесь мы не преследуем цели рассказать вам, что такое ростверк.

Наша задача состоит в том, что бы понять можно ли свайно-ростверковый фундамент сделать своими руками, как это описано на многих ресурсах в сети или же стоит обратиться к услугам профессионалов.

Что есть ростверк

Итак, вы уже наверняка знаете, что ростверк это балки, которые располагаются горизонтально на сваях.

Задача этих балок равномерно распределить нагрузку от сооружения по всем погруженным в грунт сваям.

Когда стоит задача спроектировать свайный фундамент с ростверком, то нужно ответить на целый ряд вопросов, а потом еще и произвести расчет.

Вот только некоторые из них:

  • какие сваи использовать
  • на какую глубину их заглублять в грунт
  • сколько нужно свай и как и правильно расположить
  • из какого материала выбрать сваи, и какую технологию погружения выбрать
  • из какого материала делать ростверк
  • какой он должен быть ширины и толщины
  • как он должен располагаться по сваям
  • какого типа должен быть ростверк высокий, низкий или заглубленный
  • делать его монолитным или сборным

Все то, что касается свай, мы в данном материале не рассматриваем это описано здесь.

А вот тему ростверка раскроем чуть подробнее.

Сам или специалисты.

Исходя из задачи, которая ложиться на ростверк, а на ростверк ложится, собственно, все возводимое сооружение, будь то гараж, баня или целый дом, степень важности и ответственности за правильное проектирование и монтаж фундамента данного типа переоценить очень сложно.

Надо обладать определенными знаниями и опытом, что бы решиться на самостоятельное проведение работ по выбору, расчету и сооружению подобного фундамента.

Если в этом нет уверенности, то лучше проучите выполнение этой работы специалистам ООО «ПромГражданСтрой». Степень их компетенции, богатство опыта отражены в многочисленных успешных объектах, где они выполняли работы по сооружению фундаментов самого разного типа.
К тому же у нас есть все необходимое оборудование и техника для проведения работ разной степени сложности и объема.

Ограничения и недостатки

Начнем с того что нужно знать где и когда нельзя использовать фундаменты с ростверком:

  • на подвижных, на называемых пучинистых грунтах (при использовании заглубленного типа)
  • при возведении зданий с большой этажностью

И надо знать недостатки данного типа фундамента:

  • невозможность сделать полноценное подвальное помещение
  • дополнительные затраты на утепление пола
  • необходимость осуществления очень точных расчетов

Материал ростверка

Что бы правильно выбрать материал изготовления ростверка, а имеется несколько вариантов:

  • Дерево
  • Металл
  • Бетон
  • Железобетон

нужно знать применимость этих материалов для разных задач, их преимущества и недостатки.

Например.

Деревянный ростверк

Прост в изготовлении и монтаже, а значит не дорогой. Экологичен.
Однако прочности достаточно только для размещения гаражей, бань, деревянных домов.
К тому же требует специальной обработки противопожарными, антисептическими материалами и дополнительных работ по гидроизоляции.

Ростверк из металла

Прост в монтаже, но для этого нужна грузоподъемная техника — вручную двутавровые балки или швеллера не поднять.

Прочен, надежен, но и дорог.

Хорошо сочетается с винтовыми сваями и металлическими столбами, но не дружит с буронабивными сваями.

Железобетонный ростверк

Прочен, надежен, износостоек, долговечен.

Сложен в изготовлении и монтаже, соответственно, не дешев.

Железобетонный ростверк на буронабивных сваях является универсальным вариантом для любого типа сооружений, но для бани его применять — это очень дорого.

Ростверк из бетона

Это эконом вариант предыдущего материала, обладает существенно меньшей прочностью, поэтому может применяться только для небольших зданий с увеличенным количеством свайных опор.

Расположение ростверка

С выбором расположения ростверка попроще, однако, и здесь есть нюансы:

Высокий ростверк

Расположение ростверка на сваях над поверхностью грунта дает возможность доступа под сооружение для контроля состояния его основания, осуществления ремонта.

Дает возможность под зданием организовать зону хранения.

Обеспечивает вентиляцию исключающую сырость, однако и требует дополнительную теплоизоляцию пола. Исключает возможность создания подвальных помещений.

Самый недорогой из трех вариантов.

Низкий ростверк

Расположение конструкции на одном уровне с грунтом позволяет исключить потери тепла в основании сооружения, однако требует организации воздушной «подушки» и дополнительной изоляции грунта, что приводит к удорожанию монтажа.

Заглубленный ростверк

Заглубление конструкции примерно на половину ее высоты — позволяет полностью исключить теплопотери.

Позволяет сооружать подвальные помещения, долговечен, безопасен.

Прочен — позволяет сооружать многоэтажные здания.

Однако требует дополнительных земляных работ и работ по изоляции, поэтому является самым дорогим из перечисленных вариантов.

Возможен только на стабильных непучинистых грунтах.

Расчет ростверка

После того, как мы определились с типом фундамента, материалом его изготовления и расположением можно приступать к расчету.

Есть много разных методик расчета ростверка фундамента и классический и упрощенные, вы без труда их найдете на просторах интернет.

При самостоятельном расчете вы всю ответственность по выбору методики расчета и самому расчету берете на себя.

Вы должны быть уверены в своей компетенции и опыте. Если такой уверенности нет, то лучше обратитесь к специалистам.

преимущества, устройство, инструкция по возведению опор и ростверка

Нередко точечное строительство предполагает возведение строений в непосредственной близости от уже существующих. Также строительство может вестись и возле коммуникаций, будь то транспортных или инженерных. Само собой, что в подобных случаях строительные работы должны проводиться с максимальной точностью, при этом порог допустимой вибрации и тряски значительно снижается. Во избежание деформации объектов, окружающих место нового строительства, которая может произойти в результате вибропогружения или забивки опор, сегодня все чаще прибегают к применению буронабивных свай.

Устройство фундаментов из буронабивных свай идеально подходит для возведения сооружений на площадках с особыми как инженерными, так и геологическими условиями, а также сооружений с повышенной нагрузкой. Преимущество такого вида свай состоит в их малошумности.

Буронабивные сваи – что же это такое? Это пробуренные столбовые ямы, в которые допустимо погружать металлокаркасы самых разных видов, после чего в них закачивается либо бетон, либо песчано-цементная смесь, либо раствор цемента. Непосредственно само бурение осуществляется с использованием, а также отсутствием, обсадных труб 1-3 метровой длины. В случае отсутствия обходной трубы применяется проходной шнек. Режущий наконечник обсадной трубы располагается в нижнем фланце ее первой секции. Бурение обсадной трубой осуществляется путем ее непрерывных вращательно-возвратных действий. Выбор того или иного бурового устройства обуславливается составом грунта, где предполагается вести строительство.

Преимущества

Буронабивные сваи обладают целым рядом преимуществ, которые выделяют их среди прочих подобных строительных элементов:

  • Безопасность для уже построенных сооружений возле места нового строительства;
  • Низкие показатели вибрации;
  • Низкие показатели шума;
  • Отсутствие необходимости доставки;

    Буронабивной фундамент

  • Отсутствие необходимости заблаговременного приобретения на заводе большого количества свай;
  • Отсутствие необходимости устранять с места строительства лишний грунт;
  • Высокие несущие показатели;
  • Усиление фундамента буронабивными сваями;
  • Высокая производительность.

Устройство буронабивного фундамента

Буронабивным фундаментом называют такой фундамент, изготовление свай которого осуществляется непосредственно на точке строительства сооружения, причем именно свая считается главным элементом такого типа фундамента. Помимо этого, свая играет роль основной опоры выстраиваемой конструкции. Расчет установки сваи достаточно прост – ее нижнее окончание должно быть установлено ниже отметки грунтового промерзания. Гидроизолирующим слоем является рубероид, двумя слоями которого покрывается опора. Верхние окончания опор соединяются посредством ростверка. Следует сказать, что различают две разновидности фундамента из буронабивных свай по типу ростверка:

  1. висячего;
  2. заглубленного.

Этапы возведения буронабивного фундамента

Во избежание вспучивания объекта, следует между землей и ростверком висячего типа оставлять небольшое расстояние, равное не более 150 мм. Несколько погруженный ростверк вглубь земли называют заглубленным. Нижняя часть такого ростверка должна находиться в земле не более чем на 200 мм. Стоит сказать, что буронабивные сваи с ростверком рассчитаны на нагрузку около 1,5 тонны каждая.

Технология возведения опор

В первую очередь, необходимо произвести разметку будущего фундамента. Когда эта процедура будет завершена, следует выкопать траншею на месте основания будущего фундамента. Глубина траншеи не должна превышать 400 мм. После выкапывания траншеи необходимо сделать отметки в тех местах, где будут установлены сваи. С помощью мотобура в отмеченных местах требуется пробурить скважины. Для обеспечения опоры гидроизоляцией, рекомендуется скважину выложить двойным слоем рубероида. Стоит отметить, что диаметр рубероидной рубашки обязательно должен совпадать с диаметром опоры. Проектирование фундаментов из буронабивных свай на влажных почвах предусматривает изготовление свай при помощи обсадной трубы. При помощи обсадной трубы удается залить скважину раствором бетона, причем очень качественно. По завершении процесса бетонирования, в скважину с раствором опускается армированный каркас.

Технология производства свай

Разновидность установки каркаса напрямую связана с предполагаемой нагрузкой, которая высчитывается, когда происходит расчет фундамента на буронабивных сваях. Так, каркас может быть установлен либо на определенной части сваи, либо по всей ее длине. Не исключен вариант, когда каркас необходимо установить лишь в верхней оконечности опоры, где он будет служить связующим звеном для стыка с ростверком. Устанавливая каркас, следует помнить, что он не должен соприкасаться с грунтом, поэтому не следует нижнюю его часть устанавливать глубже уровня опоры. При взаимодействии каркаса с землей, первый начнет покрываться ржавчиной. Само собой, при таком раскладе опора спустя некоторое время выйдет из строя. При достаточно плотном грунте, где стенки скважины отличаются устойчивостью, применения обсадной трубы можно избежать.

Во время бетонирования столбовой ямы, залитый раствор следует уплотнить при помощи вибратора. Соединение ростверка с опорой осуществляется путем выведения прутьев арматуры на уровень, равный уровню ростверка, за исключением 3 см. Допускается делать и монолитный ростверк. Помимо этого, для создания ростверка вполне подойдут и бетонные балки. Так, следует забетонировать на верхней части опоры стержень, подобный букве «Т», при этом его горизонтальная часть должна быть равной ширине опоры, а вертикальная – размеру балки, которую требуется уложить. По завершении укладки балки необходимо забетонировать стык, тогда как горизонтальная часть стержня должна быть хорошо приварена к петлям монтируемого элемента.

Бурение отверстия под свайный фундамент

В качестве буронабивной сваи также может быть использована и буронабивная свая из бутобетона. Ее отличие заключается в том, что в период бетонирования скважины ее также наполняют камнями. Само собой, что такая добавка дает возможность сэкономить на бетоне, при этом прочность такой опоры значительно увеличивается. Сооружая ленточный фундамент с буронабивными сваями из бутобетона, необходимо делать столбовые ямы диаметром в 50 см. Это объясняется тем, что такая опора уступает в показателях устойчивости против горизонтальных и вертикальных сил.

Создание ростверка

Устройство фундаментов из буронабивных свай обязательно включается в себя создание ростверка. Если судить о его конструкции, то ее можно сравнить с конструкцией ленточного фундамента. Так, ростверк представляет собой бетонную ленту, которая соединяет между собой верхушки опор. Если говорить о плитном фундаменте, то он объединяет верхние части всех опор сразу. Создание ленты ростверка предусматривает применение таких материалов, как:

  • железобетон,
  • сталь,
  • дерево.

Так, например, в качестве ростверка деревянного сооружения может служить его нижний венец.

Самым распространенным на сегодняшний день считается железобетонный ростверк, представляющий собой монолит. Возведение подобного фундамента требует создания деревянной опалубки, причем такой тип ростверка может быть исключительно армирован, иначе допускается вероятность появления изгибов под воздействием чрезмерных нагрузок. В данном случае, арматура должна выкладываться в 2 пояса, где пояс представляет собой сетку, сваренную из прутьев арматуры, причем укладочный шаг должен соответствовать 20-40 см. Оба арматурных пояса следует между собой соединить при помощи специальных вертикальных стержней. Очень важно не допустить соприкосновения арматурных поясов с опалубкой. Предостеречь от этого можно, выложив под нижний пояс специальные прокладочные доски 3-5-сантиметровой толщины. Также существует вероятность сдвига этих поясов, предотвратить который легко путем их надежного крепления.

Избежать повреждения фундамента в периоды вспучивания грунта легко. Необходимо лишь оставить небольшой проем между грунтом и фундаментом, около 20-30 сантиметров. Оставлять зазор следует тогда, когда и ростверк, и фундамент будут заложены. Не стоит забывать, что повышение качества бетона за счет увеличения количества цемента должно проходить без энтузиазма, поскольку чрезмерное количество цемента значительно снижает прочностные показатели конструкции.

Фундамент на буронабивных сваях: инструкция по монтажу

Для строительства домов на участках с уклоном или в местах с проблемным грунтом применяется буронабивной фундамент. С его помощью возводятся постройки в населенных пунктах с плотной застройкой. О тонкостях и особенностях строительства свайно-буронабивного бетонного фундамента мы рассмотрим далее.

Содержание:

  1. Буронабивной фундамент: особенности и преимущества
  2. Технология строительства и устройства фундамента на буронабивных сваях
  3. Фундамент из буронабивных свай с ростверком: порядок создания ростверка
  4. Фундамент своими руками поливают: основные процессы строительства

Буронабивной фундамент: особенности и преимущества

Если в процессе строительства дома возникают проблемы с наличием инженерных коммуникаций или других сооружений возле здания, использование традиционного ленточного фундамента невозможно.В этом случае рекомендуется строить не менее мощный - буронабивной свайный фундамент на сваях. Поскольку в таких ситуациях просто необходимо соблюдать аккуратность и не превышать допустимый порог вибрации, которая может повлиять на фундамент соседних построек. Во избежание разрушения соседних предметов, их деформации, возникающей после вибраций, очень часто фундамент используют вне свай.

Установка фундамента на буронабивных сваях позволяет возводить здания, которые располагаются на участках с особыми инженерными или геологическими условиями или конструкциями, подверженными высоким нагрузкам.Главное преимущество такого фундамента - их низкий уровень шума.

При закладке фундамента на буронабивных сваях производится предварительное бурение котлованов, в которые погружаются различные металлокаркасные конструкции. После этого ямы заливаются бетоном или цементно-песчаным раствором. Для процесса бурения требуются обсадные трубы длиной от одного до трех метров. Если байпасная труба отсутствует, рекомендуется использовать сквозной шнек. Кожух снабжен режущим наконечником, который находится на нижних фланцах первой секции. Процесс бурения с использованием осадной трубы обусловлен производством непрерывных вращательных движений. Использование первого или второго варианта бурения зависит от расположения фундамента, рельефа местности и свойств грунта, на котором он возводится.

Среди преимуществ, отличающих фундамент на буронабивных сваях от других типов фундаментов, следует отметить:

1. Обеспечение полной безопасности и целостности построек в непосредственной близости от здания.

2.Сниженные показания вибрации.

3. Малошумное производство.

4. Такой фундамент не требует доставки определенных комплектующих.

5. Не требует предварительной покупки свай.

6. При установке фундамента на буронабивных сваях не нужно избавляться от излишков грунта.

7. Кроме того, данный фундамент отличается высокими несущими характеристиками, высокой производительностью и простотой монтажа.

8. Этот тип фундамента подходит для строительства зданий на почвах любого типа и сложности.

Технология строительства и устройства фундамента на буронабивных сваях

Буронабивной фундамент - это конструкция, которая монтируется непосредственно на строительной площадке. Основной составляющей такого фундамента является свая, так как именно на ней ложится вся нагрузка от здания. Для расчета свайной установки достаточно рассчитать глубину промерзания грунта и установить ее ниже этой отметки на несколько десятков сантиметров.

В качестве гидроизоляции используется покрытие из рубероида, которым опора покрывается двумя слоями.Соединение верхних концов опорных секций происходит при помощи решетки. Фундамент на буронабивных сваях по типу затора бывает двух типов:

Во избежание появления вздутия на объекте необходимо оставлять зазор от 10 до 15 см между грунтом и свисающими шлакоблоками. Раствор, погруженный в землю на определенное расстояние, называется заглубленным. Нижняя часть такой решетки заглубляется в землю более чем на 20 см. Фундамент на буронабивных сваях с наличием решетки выдерживает нагрузку в 1500 кг.

Процесс возведения опорных частей фундамента предполагает предварительные работы по планировке участка. Эта процедура проводится с использованием лески или веревки, уровня и дополнительных инструментов.

После разметки приступить к рытью траншеи, максимальная глубина ее 40 см. Когда траншея будет готова, сделайте пометки о будущем расположении свай. Мотобур поможет оборудовать колодцы в отмеченных ранее местах.

Чтобы обеспечить качественную гидроизоляцию опоры и избежать ее преждевременного повреждения, рекомендуется перед установкой уложить в колодец два слоя рубероида.Учтите, что размер рубашки из рубероида должен точно соответствовать размеру колодца.

Технология устройства фундаментов на буронабивных сваях, устанавливаемых на грунт с повышенной влажностью, предполагает изготовление свай с помощью обсадных труб. Такая конструкция позволяет качественно отливать опалубку бетонным раствором. Когда процесс бетонирования завершен, в колодец окунают армированный каркас.

Тип каркаса зависит от ожидаемой нагрузки, которая вычитается при выполнении расчетов при возведении фундамента.Возможна установка каркаса по всему периметру сваи или на определенном участке сваи. Другой вариант установки каркаса - закрепить его поверх опоры, в этом случае он служит компонентом, соединяющим опору и ростверк. При установке каркаса следует учесть, что его соприкосновение с землей недопустимо, поэтому его нижнюю часть устанавливают выше контрольного уровня. Если рама будет соприкасаться с землей, она будет подвержена коррозии и скоро выйдет из строя.Если плотность грунта достаточно высока, а стены колодца устойчивы, обсадная труба не устанавливается.

В процессе заливки ямок бетонных свай обязательно уплотняйте бетонную смесь с помощью вибратора, чтобы избавиться от пузырьков воздуха и улучшить качественные характеристики конструкции. Ростверк соединен с опорной частью посредством стержней арматуры, которые ранее удалены наружу, на расстояние от 2 до 5 см. Возможен вариант сооружения монолитного ростверка, при этом используются материалы в виде материала ростверка в виде бетонных балок.В этом случае бетонирование стержня осуществляется на верхних участках опоры. Получается дизайн, напоминающий букву «Т». Кроме того, горизонтальное сечение конструкции, равна ширине секции опорной стойки, а вертикальное сечение сравнивается с размером пучка, которые будут установлены. После завершения процесса укладки балки стыки бетонируются, а горизонтальные участки стержней привариваются к петле устанавливаемых элементов.

Возможен вариант использования бетонных буронабивных свай.Процесс установки таких свай имеет свои отличия, а именно: при заливке фундамента бетонным раствором он заливается камнями. Таким образом, повышаются прочностные характеристики бетона и снижается его расход. При устройстве буронабивного фундамента с использованием таких свай необходимо предварительно вырыть котлованы, глубина которых составляет полметра. Так как такие опоры менее устойчивы перед действием силы вертикального или горизонтального характера.

Фундамент из буронабивных свай с ростверком: порядок создания ростверка

При устройстве фундамента на буронабивных сваях ростверк является обязательным процессом.Если говорить о его конструктивных особенностях, то их приравнивают к оборудованию фундамента ленточного типа. Так как ростверк имеет вид бетонной полосы, которая выполняет роль соединителя верхушек опорных деталей. Если речь идет об фундаменте плитного типа, то с помощью ростверка совмещаются все опорные элементы.

Для создания ростверка потребуется:

  • железобетонный раствор;
  • стальная арматура;
  • деревянные конструкции.

Один из самых популярных видов ростверка - его конструкция из железобетона. Эта конструкция прочная и прочная. Для возведения такого фундамента требуется предварительная установка опалубки, а армирование - обязательный процесс. При отсутствии армирования слишком большая нагрузка от здания приведет к изгибам. Поэтому требуется выкладывать арматуру двумя поясами, при этом одна лента имеет вид сетки, сваренной из арматурных стержней с шагом укладки 200-400 мм.

Соединение двух ремней происходит с помощью специального оборудования в виде вертикальных стержней. Арматура ни в коем случае не должна касаться опалубки. Чтобы этого не произошло, используйте вагонку, которая устанавливается под нижним поясом. Чтобы два ремня не смещались, аккуратно соедините их.

Чтобы не повредить фундамент при набухании грунта, понадобится небольшое отверстие размером 200-300 мм, которое будет располагаться между грунтом и фундаментом.Этот промежуток оставляется в период после установки ростверка и закладки фундамента.

Фундамент собственноручно моросит: основные процессы строительства

Основное отличие буровой базы от других ее типов состоит в том, что сваи не требуют установки в грунт и не нарушают ее целостность. В нем делают, так как после бурения колодца в него вставляется деревянная опалубка или металлическая труба, в которую заливается раствор, составляющий основу сваи.

Особенно важно использовать такой фундамент на ослабленных грунтах. Поскольку обычные сваи должны лежать на твердых слоях грунта, которые находятся вне дна точки промерзания, установить такие сваи не всегда возможно, так как глубина очень большая. В отличие от моросящего фундамента, для которого требуется колодец и раствор, чтобы построить прочный фундамент.

Достаточно популярным является использование свайного бурового основания с изоляцией. Рекомендуется использовать пенополистирол, так как именно его жесткость позволяет взаимодействовать с почвой.Его фиксация производится непосредственно на гидроизоляционном слое. Кроме того, использование пенополистирола предотвращает набухание почвы.

Даже строительство ленточного фундамента с помощью буронабивных свай не способно нарушить близлежащие коммуникационные системы, так как он не заложен глубоко, а срок его службы достигает ста лет.

Порядок выполнения строительных работ по оборудованию фундамента на буронабивных сваях осуществляется в любое время года. Главное условие ее качества - правильное соблюдение всех технологий.

Расчет пробуренного фундамента напрямую зависит от толщины стен будущего здания. Для равномерного распределения нагрузки требуется делать фундамент на 25-45 см больше стены конструкции.

Следующий этап - разметка. это предполагает равномерное расположение свай на участке, при этом порядок установки свай выбирает собственник или строители, выполняющие работы.Сваи рекомендуется устанавливать в местах примыкания стен и по периметру несущей конструкции.

Для бурения глубоких скважин используется специальное оборудование в виде котлована. С их помощью процесс возведения фундамента увеличивается в несколько раз, а одна скважина изготавливается за один-два часа.

При недостаточно плотном грунте, подверженном осыпям, рекомендуется оборудовать опалубку. Если грунт имеет хорошие плотностные характеристики - бетон заливается прямо в колодец.Также в качестве опалубки кроме деревянной используется труба, из витого рубероида.

Процесс выбора свай очень важен, так как именно от качества свай зависит продолжительность эксплуатации фундамента. Основные требования к сваям - прочность и долговечность.

Возможен вариант свайного строительства с расширенным основанием до 500 мм. Такая свая выдерживает огромную нагрузку, превышающую пять тонн. Материал изготовления свай напрямую зависит от характеристик грунта.При установке сваи в глиняном и влажном грунте требуется укрепление в виде обсадных труб.

Обязательной составляющей при возведении буронабивного цоколя является устройство подушки. Применяются различные материалы в виде щебня, бетона или камня. Затем следует процесс утрамбовки подушки и заполнения ее основными материалами.

Для придания конструкции дополнительной прочности используется арматурная конструкция. Их устанавливают в опалубку, чтобы обеспечить целостность сваи.

Далее следует процесс установки свай, длина которых определяется с помощью двигателя. Но учтите, что минимальная глубина сваи после самой низкой точки промерзания грунта составляет 100 см. Чтобы узнать о глубине промерзания грунта на определенной территории, следует прибегнуть к консультации специалиста или изучить геологическую карту.

Сваи выступают за поверхность земли на 30-50 см. Эти участки заливаются бетонным раствором, обшиваются рубероидом и соединяются обвязкой.

Чтобы цементные молочки не попали в почву, следует заранее подумать о гидроизоляции. Поэтому все стены колодца предварительно вакуумируются гидроизоляционной пленкой или рубероидом. При использовании первого варианта рекомендуется прибегнуть к сварке пленки в виде чехла, который надевается на сваи.

Этот метод применяется исключительно на сильных почвах. В противном случае опалубка должна быть деревянной, картонной, металлической или асбоцементной.

И последний, завершающий процесс - заливка фундамента из бетонного раствора.Удобнее всего проводить эту работу миксером. В качестве раствора используется быстротвердеющий цемент, который готовится постепенно.

Помимо бетона, возможно использование камня, булыжника, известняка или песчаника. Главное требование к наполнителям - прочность и ровность камней. Для создания механической вибрации и компактного бетона рекомендуется использование специального сверла. Так как в свае не должно быть даже самых мелких скоплений воздуха.

Фонд бурбона видео:

Как сделать свайный фундамент своими руками

Как сделать свайный фундамент своими руками

Выбор и обустройство фундамента в малоэтажном строительстве имеет большое значение.Ведь от качества возводимого объекта зависит прочность и надежность конструкции фундамента. В этом случае необходимо учитывать особенности грунта, этажность возводимого дома, а также финансовые возможности собственника участка. Свайный фундамент незаменим на мягких грунтах, ведь он необходим для передачи давления постройки на более плотный слой, залегающий на определенной глубине. Устройство свайных фундаментов наиболее эффективно при пучинистых грунтах, подверженных глубокому промерзанию более 1.5 метров. В этом случае фундамент из свай более надежен, чем столбчатая или ленточная конструкция. Однако в плотных грунтах никто не запрещает использование свай.

Содержание

  • Преимущества использования свайного фундамента
  • Устройство свайного фундамента
  • Выбор свай для коттеджного строительства
  • Буронабивные сваи с ростверком
  • Сборные и монолитные ростверки

Преимущества свайного фундамента

  • Уменьшение объема земляных работ, что очень важно при возведении сваи, сделай сам фундамент.При условии, что в проекте нет подвала.
  • Снижение расхода бетона.
  • Минимизация трудоемкости.
  • Снижение затрат на строительство.
  • Экономия времени.
  • Строительство свайных фундаментов

    В строительстве используются различные типы конструкций свайных фундаментов, на которые влияют такие факторы, как:

    • Выбор типа свай;
    • Устройство свай под здание;
    • Способ изготовления свай, а также погружение их в грунт;
    • Конструкция ростверка;
    • Характер работы свай в толще грунта.

    Устройство свайного фундамента с монолитным ростверком

    В промышленном строительстве возведение свайного фундамента происходит с помощью большого количества строительной спецтехники, что исключается при выполнении работ своими руками. Поэтому в коттеджном и коттеджном малоэтажном строительстве используются не все виды свайных фундаментов. Например, винтовые сваи, имеющие форму сверла, невозможно вкрутить в землю без помощи специального оборудования.

    Поэтому выполнить фундамент из свайного шурупа своими руками сложно. Придется арендовать специальный автомобиль, а это скажется на финансовой стороне дела. Значит, нужно обратить внимание на другие конструкции.

    Выбор свай для коттеджного строительства

    Длинные стержни, погруженные в землю уже готовыми или сделанные непосредственно в земле, называются сваями. Готовые изделия заострены с одной стороны, что облегчает погружение свай в землю, вплоть до достижения прочного слоя почвы. Это требует использования специального оборудования.

    Виды свай и свайных фундаментов

    При изготовлении свай своими руками в грунте бурятся колодцы, которые затем армируются и заливаются бетоном. Для малоэтажного строительства длина сваи должна быть не менее трех метров, но не более шести. Более точный расчет необходимо доверить проектировщику. По способу закапывания свай в землю различают:

    • Забивные сваи, которые при погружении не требуют предварительной раскопки.Предусмотрено использование специальных механизмов - гасителей вибрации, вибропрессующих и прижимных устройств;
    • Бетонные набивные и железобетонные сваи, получаемые заливкой бетонной смеси в предварительно пробуренные скважины;
    • Железобетонные сваи, устанавливаемые в пробуренных скважинах;
    • Винтовые сваи закручиваются в землю, как сверло, с помощью специальной машины.

    По характеру работы свай в толще грунта различают сваи-стойки и подвесные сваи. Первые достигают твердого слоя почвы, а вторые - нет, исходя из геологических особенностей своего залегания.

    Буронабивные сваи с ростверком

    При строительстве свайно-ленточного фундамента своими руками необходимо запастись садовым буром или сверлом TISE, который стоит около 70 долларов.

    Кроме того, вам потребуются другие инструменты, которые , как правило, строитель всегда под рукой.

    Свайно-ростверковый фундамент

    Этапы работ:

    1. Выполненная разметка контура фундамента.
    2. Растительный слой и почву удаляют из траншеи на глубину, равную толщине ростверка. Опалубка в процессе.
    3. По периметру будущего сооружения фундамента с помощью садового бура через каждые два метра делают ямы сечением 120-150 мм. Глубина котлована должна быть ниже точки промерзания почвы, при этом ее минимальное значение составляет 1500 мм. На дне ямы они расширяются до диаметра 350 мм, до высоты 300 мм.Далее насыпается и утрамбовывается пятисантиметровый слой песка.
    4. В полученное отверстие вставляется оболочка из рубероида или пергамина по предполагаемой толщине сваи до начала расширения, а также арматурный каркас и все заливается бетоном, который лучше приобретать готовым . Приготовить раствор можно своими руками, соблюдая пропорции. Для изготовления одного куба бетона необходимо взять 289 кг цемента марки 400, 562 кг песка, 1375 кг щебня.Количество воды должно быть не более 70% от веса цемента.
    5. Бетон, залитый в яму, необходимо утрамбовать с помощью электрического вибратора. При его отсутствии применяется обыкновенная деревянная трамбовка, диаметр которой должен быть меньше арматурного каркаса.
    6. Через три часа после схватывания открытая поверхность бетона, а также опалубка ростверка заливаются водой. Для постепенного затвердевания бетона его необходимо закрыть полиэтиленовой пленкой. Через 14-28 дней свайный фундамент готов, можно переходить к следующему этапу строительства.

    Схема возведения ростверка

    Сборные и монолитные ростверки

    Схема свайного фундамента с ростверком

    Верхняя часть свайного фундамента, называемая ростверком, принимает на себя основную нагрузку от возводимых элементов здания, передавая ее на сваи, которые, в свою очередь, делят ее с землей. В малоэтажном строительстве используется как ростверк свайного фундамента, так и свайный фундамент без ростверка. Ростверк может быть монолитным или сборным.Свайный фундамент с монолитным ростверком исключает наличие стыков и швов, которые неизбежны при сборной конструкции. Однако в последнее время широкое распространение получили сборные ростверки, и необходимо соблюдать расположение свай.

    Как видите, построить свайный фундамент с ростверком сложно. Однако правильно выполненная конструкция предохраняет здание от провисания. Некоторые свайные фундаменты, сделанные в прошлом веке русскими мастерами, до сих пор надежно удерживают возведенные на них предметы.

    Страница не найдена | Атлас Пирс

  • Гвен Боннер

    "Чад Костелло, вице-президент Atlas Piers, человек большой добросовестности. Команда, выполнявшая эту работу, была хорошо осведомленной и профессиональной. Очень рекомендую эту компанию.

  • Kudzu Обзор

    "Бригада работала эффективно и профессионально на нашем крутом склоне двора, чтобы добраться до плиты и поднять часть дома. Они действительно знали, что делают.

  • Kudzu Обзор

    «Наше крыльцо опускалось. Атлас Пирс вышел, осмотрел работу, сказал нам, что нужно. Их команда была абсолютно исключительной: вежливая, прилежная и, прежде всего, эффективная. Нас не так легко впечатляют большинство подрядчиков - этих ребят и компания абсолютно феноменальная!

  • Kudzu Обзор

    «Компания и сотрудники были очень профессиональны и готовы помочь.Работа выполнена в срок. Настоятельно рекомендую для любых фундаментных работ, которые вам могут понадобиться.

  • Google Обзор

    "Большое дерево упало на мой дом, и мне нужно было поднять его в исходное положение. Атлас проделал большую работу. Дом был восстановлен, и ландшафт вернулся в исходное состояние. Я буду использовать их снова

  • Google Обзор

    «Атлас был очень профессионален и выполнил работу в срок. Они были, безусловно, лучшими из 5 компаний, к которым я обратился с предложением отремонтировать мои подвальные стены. Я их настоятельно рекомендую.

  • Google Обзор

    «Эти ребята профессиональные, с ними легко работать. Я рекомендую их всем!

  • Google Обзор

    «Одна из самых профессиональных компаний, с которыми мы работали, работала у нас дома. Они очень дружелюбны, превосходно обслуживают клиентов, быстро и, что самое главное, сделали свою работу правильно с первого раза.

  • Google Обзор

    «Я очень доволен выполненной работой и профессионализмом бригады. Я бы порекомендовал их для ремонта вашего фундамента или даже если вы хотите узнать мнение о новых фундаментных работах.

  • Google Обзор

    "Чад определил реальную проблему всего за несколько минут осмотра. Мой фундамент на самом деле не тонул. Это было большим облегчением ...Другая компания дала мне дорогое предложение всего за 5 дней до приезда Чада.

  • Список клиентов Энджи

    «Они сказали мне, что, по моему мнению, мне не нужно, и направили меня к тому, кто занимается проверками фондов. Они были абсолютно честными и полезными.

  • Обзор списка Энджи

    "Отлично. Атлас был так сговорчив с нашей неотложной ситуацией.Они сделали работу за один день; это было прекрасно и позволило нам закрыть наш дом в соответствии с графиком. Дата оказания услуги: 2014

  • Обзор списка Энджи

    «Я чувствовал себя очень комфортно, выбрав Атлас для выполнения работы. Бригадир был чрезвычайно профессионален и нашел время, чтобы ответить на мои многочисленные вопросы. Бригада проделала отличную работу по уборке.

  • Обзор списка Энджи

    «Эти люди знают, что делают, и делают это очень эффективно, хорошо и по разумной цене. Я определенно буду использовать их снова для любых будущих проблем с фундаментом и настоятельно рекомендую их

  • Обзор списка Энджи

    "Уэйн был очень честен, и я определенно воспользуюсь ими снова. Очень профессионально и хорошо осведомлен.

  • Обзор списка Энджи

    "Компания Atlas Piers отлично поработала над установкой опор для большой передней ступеньки. Они были пунктуальными, высокопрофессиональными и выполнили работу без каких-либо проблем.Я очень рекомендую их для любой работы. Они очень честны.

  • Обзор списка Энджи

    «Это была очень трудная работа, и с ними было так много всего. Они постоянно информировали меня об этом процессе. Я очень рекомендую их

  • Обзор списка Энджи

    "Сьюзен так мило разговаривала по телефону, что я сразу же захотел оставить отзыв. Она направила меня к специалисту по тому, что я искал. Спасибо.

  • Билл Хантер

    «Я вызвал их посмотреть на какой-то поселок в доме 75-летней давности. Атлас приехал, провел тщательный осмотр и решил, что поселок довольно старый, и нет необходимости устанавливать опоры, так как он больше не оседает. . Их честность и порядочность сэкономили мне 10-15 тысяч долларов.

  • Брук Джайлз

    "Очень хорошо осведомлен, профессионален и достоин доверия.НАСТОЯТЕЛЬНО рекомендую им позвонить в самый первый раз.

  • Механика грунтов и фундаментостроение - т. 11, н. 1 (январь 1974 г.)

    Белов В. Т. / Эздрин К. Б. Достижения инженеров Московского фонда в социалистическом соревновании за выполнение третьего, решающего года Девятой пятилетки (работа Московского государственного треста фундаментного строительства № 2) 4-9
    Дурдыкулиев, А./ Кляйн, Г. К. Применение методов теории вероятностей при проектировании подземных трубопроводов с учетом реакции грунта. 39-42
    Ободовский, А.А. Область использования свайных фундаментов без ростверка для крупнопанельных жилых домов 16-18
    Горбунов Б.П. Расчет впрыска стабилизаторов с учетом их веса. 43-45
    Муравский, Г.Б. О параметрах модели основания М. М. Филоненко-Бородич. 66-67
    Морарескул Н. Н. / Бронин В. Н. Уплотнение торфяных почв 55-58
    Шаньгин Н.В. Определение характеристик деформируемости фундаментов горных пород сейсмическим (сейсмоакустическим) методом 46-49
    Гольдштейн, М.Н. / Хаин, В.Я. / Боголюбчик, В.С. Экспериментальные лабораторные исследования вибрационной ползучести песчаных фундаментов. 59-62
    Есипенко В.Г. Исследование эффективности удара молотком при забивании свай. 25–27
    Ривкин С.А. Исследование взаимодействия подкосного каркаса здания, фундаментной плиты и грунтового основания. 10-15
    Жуков В.Ф. Обязательно ли учитывать естественное давление при расчете осадки основания оттаивания? 68-72
    Снитко Н.К. Сопротивление опрокидыванию высоких опор переменного сечения на деформируемом основании 19-24
    Шапиро Д. М. Уточнение расчета свайного фундамента как условно-массивного фундамента 50
    Баркан Д.Д. / Трофименков Ю. Г. / Голубцова, М. Н. Связь упругих и прочностных характеристик грунтов 51-54
    Плевко, С.Т. Социалистическое соревнование - эффективное средство ускорения темпов строительства фундаментов. 1-3
    Сорочан Э.А. Использование свай в экспансивных грунтах 33-38
    Ржевский В.В. / Кутузов Б.Н. / Егоров А.И. Применение метода сверления шарошечных долот для контроля качества бетона буронабивных свай. 28-32
    Урисман В.С. Вертикальные перемещения основания под действием гибкой нагрузки, распределенной на прямоугольник по закону двумерного полинома 63-65

    % PDF-1. 5 % 138 0 объект > endobj xref 138 81 0000000016 00000 н. 0000002674 00000 н. 0000002991 00000 н. 0000003126 00000 н. 0000003216 00000 н. 0000003372 00000 н. 0000003841 00000 н. 0000003868 00000 н. 0000004008 00000 п. 0000004276 00000 н. 0000004702 00000 п. 0000004757 00000 н. 0000004802 00000 н. 0000013652 00000 п. 0000013689 00000 п. 0000014085 00000 п. 0000014702 00000 п. 0000014739 00000 п. 0000015244 00000 п. 0000015295 00000 п. 0000015652 00000 п. 0000015885 00000 п. 0000015942 00000 п. 0000016107 00000 п. 0000017050 00000 п. 0000017904 00000 п. 0000018163 00000 п. 0000018411 00000 п. 0000018687 00000 п. 0000018925 00000 п. 0000019095 00000 п. 0000019271 00000 п. 0000019417 00000 п. 0000020318 00000 п. 0000021463 00000 п. 0000022646 00000 п. 0000023857 00000 п. 0000025025 00000 п. 0000025677 00000 п. 0000027065 00000 п. 0000027100 00000 н. 0000027151 00000 п. 0000028328 00000 п. 0000028595 00000 п. 0000442177 00000 н. 0000442902 00000 н. 0000444074 00000 н. 0000444332 00000 н. 0000944734 00000 н. 0000944827 00000 н. 0000944872 00000 н. 0000944895 00000 н. 0000945118 00000 п. 0000945272 00000 н. 0000945342 00000 п. 0001017298 00000 п. 0001017564 00000 п. 0001017750 00000 п. 0001017925 00000 п. 0001017952 00000 п. 0001018246 00000 п. 0001018912 00000 п. 0001018956 00000 п. 0001018991 00000 п. 0001019410 00000 п. 0001020114 00000 п. 0001021286 00000 п. 0001021330 00000 п. 0001021365 00000 п. 0001021976 00000 п. 0001022727 00000 п. 0001023899 00000 п. 0001023943 00000 п. 0001023978 00000 п. 0001024713 00000 п. 0001025469 00000 п. 0001026641 00000 п. 0001026685 00000 п. 0001026720 00000 п. 0001027433 00000 п. 0000001916 00000 н. трейлер ] / Назад 1450825 >> startxref 0 %% EOF 218 0 объект > поток h ޔ SmHQ ~ esntmt} 5u-9RTPfYi8 $ 2ψ ~ XH * JXI_TzEsy = @ H! Lg + V> R f͵ĝ "Al 5 {: I $ FБ ֛ & KK: + 4u & fUJ4mUE; / Z3'M ٺ yF.{GZ Մ #

    что это такое и его роль в устройстве фундамента • Все о ремонте.

    Советы профессионала

    Любому зданию нужна надежная, качественная, хорошо спроектированная и оборудованная база. Сегодня большой популярностью пользуется ростверк на сваях, имеющий экономическое преимущество по сравнению с традиционным ленточным основанием. Особенность конструкции - горизонтальная перемычка, соединяющая сваи. Ростверк: что это такое и каково его основное предназначение, подробно рассказывается в статье.

    Ростерк: что это за элемент и зачем он нужен

    Рассмотрение этого вопроса нужно начинать с определения: что такое фундаментная решетка.Внутренний строительный элемент представляет собой горизонтальную перемычку из бетона, стали или дерева, соединяющую между собой разрозненные элементы столбчатого или свайного фундамента, в результате чего создается ровная площадка для установки бортика перекрытия. Ростверк воспринимает нагрузку от несущих конструкций здания и равномерно распределяет ее на опоры, передающие нагрузку на землю.

    Такая конструкция по жесткости и прочности не уступает традиционному ленточному фундаменту, но цена ростверка будет намного ниже, что связано с меньшими трудозатратами и трудоемкостью работы.

    Фундаментная конструкция создается с использованием каркасной технологии, при которой столбы или сваи соединяются между собой, образуя прочное основание. Фундамент с ростверком возводится на глинистых, торфяных, лёссовых, суглинистых, пучинных и илистых грунтах. Строительство дома можно вести на участках с декоративным рельефом или на откосах.

    Эргономика, долговечность и эстетика здания зависит от типа ростверка, который укладывается на столбчатый или свайный фундамент. Он может быть плиточным, ленточным и стаканным.

    В зависимости от расположения ростверка относительно земляного полотна различают следующие типы конструкций:

    Конструкция перемычки может быть:

    • монолитная;
    • сборно-монолитный;
    • сборная.

    В зависимости от материала изготовления различают ростверки:

    • металл;
    • деревянный;
    • бетон;
    • железобетон.

    Основное назначение ростверка - восприятие нагрузки от несущих элементов здания и ее равномерное распределение по фундаменту. Самый распространенный и экономически выгодный - это свайный фундамент.

    Пластинчатый ростверк на сваях в виде крупноформатных железобетонных плит, устанавливаемых по периметру со значительными размерами конструкции. Такой ростверк укладывается на стандартный пирог, состоящий из:

    • песчано-гравийной подушки в виде двух слоев по 10 см каждый с виброуплотнением;
    • кольцевой водоотвод, расположенный на уровне основания ростверка;
    • бетонная подготовка в виде стяжки без армирования;
    • гидроизоляция.

    Ленточный фундамент на сваях может быть монолитным или модульным. Первый вариант используется для буронабивных свай. Это связано с тем, что материалы имеют одинаковое линейное расширение и технические характеристики. Также в корпус ростверка легче закопать наконечник с выступающей арматурой.

    Сборный ленточный ростверк применяется в технологии деревянного строительства. Сверху уложены деревянные бруски и соединены полудревесами. Это позволяет снизить затраты на строительство и начать возведение конструкции на следующий день после установки фундамента.

    Сборный ленточный ростверк может быть выполнен в виде железобетонных балок, примыкающих к вершине свай. Эта конструкция применяется в первую очередь для винтовых свай, связанных двутаврами или швеллерами.

    При устройстве буронабивных свай с ростверком может применяться стаканный тип строительства. Роствер представляет собой наколенник, установленный на шесте, кратной 15 см, шириной 30 см. Каждый стакан должен стоять на четырех стопках. Такой тип основания используется при установке столбов.Чаще всего используется в сельскохозяйственном и промышленном строительстве.

    Монолитный ростверк - наиболее удачное решение для малоэтажного строительства. Элемент представляет собой цельную конструкцию закрытого типа из железобетона или бетона. Заливается при строительстве, в виде монолитной плиты или балки (ленты). В первом варианте конструкция соединяет все сваи в единую систему, покрывающую всю площадь здания. Ленточный ростверк соединяет сваи последовательно и устанавливается только под несущие элементы строения.

    Ростверк, прочно закрепившись на сваях и включив их в свою толщину, соединяет элементы основания. Монолитный ленточный ростверк может быть приподнятым, высоким или глубоким. Он устроен в неблагоприятных геологических условиях почвы. Выполнение такого ростверка отличается высокими техническими и эксплуатационными характеристиками. Однако конструкция имеет повышенную сложность, высокую стоимость работ и требует создания толстой арматуры.

    Сборный ростверк представляет собой конструкцию из стальных балок, соединенных между собой сваркой.В качестве соединительных элементов используются двутавры и балки. Также конструкция может быть выполнена из деревянных брусков. Этот вариант используется в основном для строительства некапитальных зданий и промышленных зданий. Конструкция монтируется и закрепляется на головках свай, что не требует последующей затирки швов.

    Полезный совет! Для строительства частного дома использовать быстровозводимый ростверк нецелесообразно, так как это связано с очень трудоемким и дорогостоящим процессом.

    Сборный тип имеет свои недостатки. Во-первых, очень трудоемкий процесс монтажа, что связано со значительным весом металлических элементов. В некоторых местах ростверка могут образовываться участки с низкой прочностью, что связано с низкой жесткостью сварных соединений. Из-за образования коррозии или гниения древесины конструкция недолговечна, срок эксплуатации ограничен 1020 годами.

    Промежуточным решением между двумя предыдущими вариантами является монолитный сборный ростверк.Сборная конструкция состоит из сборных частей, которые уложены штабелями и соединены между собой шпоночным соединением. Это делается во время строительства. Тогда вся конструкция монолитная.

    Наиболее рациональным решением с точки зрения целостности конструкции и устойчивости ее работы при различных деформациях является устройство высокого или подвесного ростверка на буронабивных сваях. Устанавливается над землей не ниже 10 см. Если расстояние будет меньше, то будет вероятность нарушения целостности ростверка и его узлов сваями, что приведет к их выдергиванию.

    Основным недостатком данной конструкции является отсутствие герметизации пространства между нижней частью ростверка и землей. За счет того, что создается свободный доступ холодного воздуха, теплопотери дома увеличиваются. Решить проблему можно, установив дома щитки или дополнительное утепление пола.

    Полезный совет! Этот тип ростверка целесообразно выбирать для субтропического климата, в том числе при строительстве деревянных конструкций.

    Подошва надземного ростверка располагается на уровне земли, на которую укладывается гравийная или песчаная площадка толщиной 10-15 см, для чего снимается слой почвы. Этот слой способствует снижению влажности почвы под зданием и свободной фильтрации воды. В этом варианте исключается образование продуваемого участка между землей и перекрытием.

    Лента для заглубления фундамента на буронабивных сваях - самый популярный вариант, но в то же время самый нерациональный.Для его создания по периметру будущей постройки вырывается неглубокая траншея. Далее устанавливаются сваи таким образом, чтобы их шляпки выступали из дна траншеи. Настроена песчаная подушка. После этого выполняется опалубка желоба, дно которого располагается ниже уровня земли. Далее создаем бетонный ростверк.

    Полезный совет! Несмотря на то, что под заглубленным ростверком образуется незавитое пространство, в качестве дополнительной изоляции можно установить кинжалы, которые будут принимать на себя нагрузку от вспученного грунта при морозах.

    Железобетонный ростверк отличается повышенной прочностью, надежностью, стабильностью работы, жесткостью, несущей способностью и долговечностью. Это самый распространенный вариант. В конструкции присутствует арматура, которая увеличивает прочностные характеристики ростверка, принимая на себя часть нагрузок. Армирование может выполняться путем создания полноценного пространственного каркаса или путем укладки отдельных стержней.

    Важно! При формировании железобетонного ростверка необходимо предусмотреть достаточный защитный слой для армирования.

    Изготовление ростверка из бетона аналогично предыдущему варианту. Отличие в отсутствии армирования. Вся нагрузка воспринимается бетонной конструкцией, которая покрывает головки свай на высоту не менее 10 см. Такой вариант менее прочен и долговечен. Бетонный ростверк применяют при возведении одноэтажных домов.

    Производство металлических ростверков осуществляется из стального проката, представленного двутаврами и швеллерами. В результате получается прочная и жесткая конструкция.Но из-за возможной коррозии металла, особенно в местах сварных швов, металлический ростверк недолговечен. Используется для строительства одноэтажных домов.

    Деревянный ростверк применяется исключительно для возведения зданий из дерева. Укладка деревянного бруса через гидроизоляционную полосу на сваи, которая используется как рубероид или рубероид. Перед установкой балки следует обработать специальными составами и антисептиками, которые предотвратят образование плесени и появление в древесине различных паразитов. Крепление бруса между ними осуществляется с помощью болтов и скоб.

    Свайный фундамент - это конструкция, в которой нагрузка на землю передается от конструкции через сваи, которые частично или полностью заделаны в землю столбами или стержнями. Для жесткого и надежного соединения вершин свай устраивается ростверк. Такой тип фундамента рационально использовать при возведении построек на водонасыщенных слабых грунтах, на откосах с крутым уклоном, на участках, где глубина промерзания грунта превышает 2 м, а также при весе будущего сооружения более 350 тонн.

    Не менее важным является создание надежного соединения ростверка и сваи. Если нет прочной фиксации, это может привести к горизонтальному смещению столбов. В результате на них не будет воздействовать расчетная нагрузка от конструкции, которая в этом месте может просесть.

    Фундамент под дом или другое строение - самый популярный и экономически выгодный вариант в современном строительстве. Он отличается универсальностью, повышенной прочностью и надежностью. Качественно выполненный ростверк, согласно нормативным требованиям, - залог прочного строительства.

    Устройство, расчет и установка + Видео

    Известный многим ленточный фундамент не всегда эффективен и экономичен на грунтах с глубоким уровнем промерзания. И тут на помощь приходит экономически более выгодный фундамент - свайно-ростверк (свайно-ленточный) . Свайные фундаменты с нулевым уровнем подходят для неровных участков с пучинистым грунтом.

    Все строители знают, что фундамент любого капитального сооружения, загородного дома, бани или жилого дома является фундаментом.Обеспечивает устойчивость конструкции; от надежности зависит срок службы конструкции и ее прочность.

    [содержание]

    Ростверк. Возможное расположение. Материалы монолитно-свайного фундамента

    Сваи, установленные на строительной площадке, сами по себе не могут выполнять несущую функцию, достаточную для строительства дома. Для придания фундаменту дополнительной надежности сваи на поверхности земли соединяются с помощью балок или плит. Такое соединение называется ростверком.

    Ростверк может быть расположен над землей, на земле или закопан в землю (на песчаной подушке).

    Надземный железобетонный ростверк

    1. Надземный ростверк устанавливают над землей таким образом, чтобы несущие балки (плиты) не касались земли на участке ... Этот тип фундамента требует дополнительной теплоизоляции, что влечет за собой дополнительные затраты и время.

      На затопленных строительных площадках хорошо работает фундамент с надземным ростверком. Шлифованный ленточный ростверк

    2. Шлифованный ростверк (или нулевой уровень) «ложится» непосредственно на землю, для его укладки верхний слой грунта снимается и заменяется песчаной подушкой, которая менее склонна к пучению и защищает ростверк от раскола. выталкивается. Устройство монолитного ростверка
    3. Нижний край подземного ростверка на определенную глубину уходит в землю.Также на дно траншеи под засыпанный ростверк насыпается слой песка.

    Ростверк может быть выполнен заливкой бетонной смеси в построенную опалубку (монолитная) или собран из готовых блоков и плит (изготовлен).

    Сваи для фундамента-ростверка

    Тип свай для этого фундамента может быть любым. Хорошо подойдут железобетонные, бетонные, металлические и даже деревянные сваи. Хорошо себя зарекомендовали и буронабивные сваи, которые возводятся прямо на строительной площадке.

    Расположение свай зависит от их типа и характера будущей конструкции. Поскольку сваи выполняют основную несущую функцию, их обычно размещают по периметру здания, в местах стыков стен и в местах больших нагрузок.

    Также возможно шахматное расположение свай под ростверком.

    Пошаговая инструкция по устройству свайно-ростверкового фундамента

    • Первым делом необходимо углубить и закрепить сваи в соответствии с дизайном дома.Готовые сваи вставляются в землю с помощью строительного бура или специальной техники. Буронабивные - в соответствии с технологией их строительства, которая включает в себя бурение скважины, установку опалубки под будущую сваю, заливку песчаной подушки, заливку бетонной смеси и погружение арматурного каркаса.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
