устройство и правила сооружение своими руками

Перекрытия – это один из элементов возводимого дома, сильно влияющий на крепость постройки. В зависимости от материала они бывают деревянными и железобетонными (монолитными, сборными, сборно-монолитными). Для изготовления конструкционного элемента в частном малоэтажном строительстве часто выбирают деревянные бруски, доски или бревна, так как сооружение перекрытий из дерева отличается меньшей трудоемкостью при монтаже и его можно выполнять без специальных навыков.

Содержание

При возведении частного дома, когда сооружается межэтажное перекрытие по деревянным балкам своими руками, успех дела во многом зависит от правильности выбора строительного материала. Брусы, являющиеся опорой всей конструкции, не только воспринимают собственный вес – на них давит масса настила, воздействуют эксплуатационные нагрузки.

Перекрытие в доме

Что учитывать при выборе пиломатериала ↑

Для таких целей рекомендуется выбирать древесину хвойных пород или лиственницы, так как такой материал обладает лучшей прочностью относительно древесины лиственных пород. Бруски, доски либо бревна должны быть сухими – допускается влажность, не превышающая 14%. Обычно такую влажность пиломатериал приобретает за год при создании правильных условий хранения.

Замер влажности древесины

У балок не должно быть большое количество сучков, желательно отбраковывать лес, имеющий ярко выраженные косослой либо свилеватость – волокна должны располагаться вдоль бруса или доски. Хорошо, если была проведена обработка пиломатериала антисептиком и составом, повышающим огнестойкость древесины.

Косослой

Свилеватость

Подбор брусков или бревен по размерам ↑

В зависимости от того, где используются деревянные перекрытия, необходимо делать выбор брусков или досок по размерам сечения, от которого зависит надежность конструкции. Если строится межэтажная площадка, то к сечению предъявляются одни требования, а когда выполняется постройка чердака, толщина балок может быть меньше. Подбирая материал, можно руководствоваться таблицами, дающими возможность рассчитать сечение используемых досок, бревен или бруса.

Расчет сечения бруса в зависимости от длины пролета при ориентировочной нагрузке 350-400 кг/м²

Расчет диаметра бревна в зависимости от длины пролета при нагрузке в 400 кг/м²

Хотя можно не брать повышенное значение нагрузки на полы, если в помещении не планируется размещать большое количество мебели или других предметов интерьера. В этом случае поможет другая таблица, помогающая подбирать сечение балок, учитывая загруженность напольного покрытия в помещении.

Выбор сечения бруса в зависимости от нагрузки и ширины пролета

Подготовка брусков или досок к укладке ↑

Грамотно выбрав материал, приступают к монтажу межэтажного настила. Правильно сделанное деревянное перекрытие в доме обеспечивает крепость всего каркаса строения, а для этого необходимо точно отмерить длину балок и выверено их расположить.

Из подобранного по сечению материала подготавливаются брусы с точным размером, включающим расстояние «запаса», который будет играть роль опоры конструкции на несущие стены. Для опоры необходимо использовать не менее 10 см бруска, а в качестве опорной площадки обычно используют не менее 2/3 толщины стены.

Длина пролета, в котором укладывается перекрытие, для безопасности не должна составлять более 6 м. Идеальное перекрываемое расстояние должно соответствовать 4-5 м. Когда готовится проект дома, проектировщик старается расположить несущие конструкции из древесины таким образом, чтобы брусы располагались параллельно меньшей стороне помещения либо строения.

Рассчитывая шаг, с которым укладываются подготовленные бруски или доски, необходимо использовать данные, отраженные в СНиП 2.01.07-85. Согласно этому документу, нужно руководствоваться следующими значениями допустимой суммарной нагрузки:

  • для межэтажных перекрытий, включая цокольные 350-400 кг/м²;
  • для не нагружаемого чердачного помещения 130-150 кг/м²;
  • для используемого чердачного помещения до 250 кг/м².

Расчет шага распределения брусков или досок

Чтобы правильно распределить слеги, можно использовать таблицу расчета шага, позволяющего сделать перекрытие второго этажа по деревянным балкам достаточно прочным.

Распределение балок под перекрытие

Брусы необходимо тщательно распределять, располагая их строго горизонтально и параллельно относительно друг друга. Шаг размещения брусков или досок должен быть по всей площади одинаковый.

Гвоздевая пластина

Допускаемый прогиб настила не должен превышать 1/350 длины балки, то есть на 3,5 м длины балки величина прогиба не должна быть более 10 мм. Если пролет велик, а сечение для создания необходимой прочности недостаточно, можно установить вертикальные колонны и построить дополнительно несущие стены. При монтаже добавочных колонн или несущих стен используют специальный перфорированный крепеж.

В местах соприкосновения слег с несущими элементами нужно стелить изолирующие материалы, к которым, например, относится демпферная лента. Можно использовать несколько слоев рубероида или листовой резины, что также послужит гидроизоляцией.

Перфорированная опора бруса

Часто стали использовать специальные кронштейны из перфорированного металла, благодаря которым монтаж балок можно выполнять встык с несущей стеной, собирать узлы стыковки ригелей и коротких брусков. К примеру, становится понятно, как сделать перекрытие второго этажа с проемом для расположения лестничного марша или проходом для дымохода.

У такого соединения имеются определенные достоинства:

  • Т-образный узел отличается надежностью;
  • монтаж делается быстро и без вырубки посадочного места в брусе, что сохраняет прочность конструкции;
  • в стене нет необходимости создавать полость для упора балки, что не нарушает теплоизоляционных свойств стены;
  • становится возможным использовать балки меньшей длины, чем ширина закрываемого проема.

Вариант монтажа с опорами

Далее крепят на установленные слеги настил с необходимыми слоями утеплителя. Количество слоев утеплителя и тип используемых материалов зависит от вида перекрытия.

Виды перекрытий и их устройство

В домах имеется подвальное помещение и чердачное пространство, а нередко оборудуют мансарду. От этого зависит тип перекрытия, к которому в разных случаях предъявляются разные требования.

Существует следующее подразделение несущих сводов по видам:

  1. Межэтажное перекрытие, не требующее хорошего утепления, так как оно разделяет жилые зоны. Основным требованием является хорошая звукоизоляция.
  2. Чердачное, отделяющее от чердака жилые помещения. В зависимости от того, отапливаемый чердак (мансарда), или в помещении под крышей нет отопления, выполняется настил из необходимого изоляционного материала. Но в обязательном порядке применяется слой пароизоляции, исключающий образование конденсата.
  3. Подвальное или цокольное, служащее границей между подвалом. Здесь на первом месте стоит теплоизоляция, отсекающая поступающий снизу холод.

Чердачное перекрытие из двутавровых балок

В зависимости от предъявляемых требований к настилу, добавляются определенной толщины слои утеплителя, пароизоляционные либо звукоизоляционные материалы.

Устройство деревянного перекрытия

Если свод монтируют к каменным стенам, необходимо концы балок обернуть рубероидом или обработать смолой, обеспечив гидроизоляцию. Проем в стене, который используется в качестве опоры для балок, поддерживающих деревянные перекрытия между этажами в кирпичном доме, создают такого размера, чтобы присутствовал зазор для вентиляции. Это позволит избежать образование конденсата и дольше сохранить древесину от разрушения.

Порядок работ при монтаже своими руками:

  1. В процессе строительства дома, не забывая, как нужно устанавливать балки перекрытия, в стенах на необходимой высоте устраивают ниши, имеющие глубину от 15 см до 20 см. Особенно удобно создавать ниши при постройке стен из двойного силикатного кирпича.
  2. Перед монтажом выполняют обрезку концов брусов под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.

    Выполнение среза конца балки

  1. Концы слег обрабатывают гидроизоляцией, не трогая торцы для обеспечения выхода влаги из дерева. При необходимости проводят обработку балок антисептиком и средством, повышающим огнестойкость.
  2. Выполняют укладку брусьев или досок в ниши с таким расчетом, чтобы между их торцами и стеной сохранялся зазор около 5 см для вентиляции.
  3. Каждую третью или четвертую балку фиксируют анкерным болтом к стене.

    Анкерный болт

  1. Имеющийся зазор между стеной и брусом заполняют уплотнителем.
  2. Далее перпендикулярно к слегам нашивают бруски 50х50 или 40х40, получая обрешетку для крепления деревянных щитов либо облегченных бетонных панелей.
  3. Снизу к балкам можно прибить доски, панели или листовой гипсокартон.
  4. В устройстве деревянного перекрытия между этажами на деревянные щиты помещают необходимый изоляционный слой. В случае с чердаком могут взять такой сыпучий утеплитель, как керамзит. Можно использовать вариант, когда насыпают глиняно-песчаный слой, поверх которого распределяют слой песка либо шлака.
  5. Поверх утеплителя крепят лаги с шагом 50-70 см.
  6. К лагам прибивают струганные доски.
  7. В качестве альтернативы лагам и струганным доскам можно сделать бетонную стяжку с армированной сеткой.
  8. Выполняют окончательную отделку напольного покрытия и потолка.

Схема перекрытия

Правила монтажа в деревянном доме ↑

От того, из какого материала построено здание, зависит, как сделать перекрытие между этажами в доме. В возведении строения, имеющего деревянные стены, существуют также определенные нюансы.

Установка брусов из древесины своими руками выполняется по своеобразным маякам – первоначально монтируются крайние слеги, ориентируясь на которые затем крепят промежуточные. При закреплении крайних балок учитывают, что они должны располагаться не ближе 5 см к ближайшей стене. Используя этот промежуток, размещают слой утеплителя.

Ниши для опоры можно не готовить заранее – в построенных стенах, используя электрическую или бензопилу, вырезают необходимые углубления.

Ниши для перекрытий в деревянных стенах

Поэтапный монтаж пола в деревянном доме:

  1. Перед монтажом выполняют обрезку концов слег под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.
  2. Обработав концы брусков битумом и обернув рубероидом, укладывают их в ниши. Начиная укладку с крайних балок, продолжают укладывать промежуточные с проверкой горизонтальности расположения уровнем.
  3. В процессе укладки каждый третий или четвертый брус крепится к стене с использованием анкерных болтов либо другого крепежа, например, скоб.
  4. Затем перпендикулярно к слегам закрепляют бруски 50х50 или 40х40, готовя обрешетку для монтажа деревянных щитов.
  5. Сверху нашивают черновые полы, для которых используют не струганные доски либо деревянные щиты.
  6. Выполняя монтаж перекрытий, снизу прибивают листовой материал или легкие доски.
  7. На черновом полу закрепляют изоляционный слой, в каждом случае выполняющий определенную задачу. Если оборудуется перекрытие дома 1 этажа, необходимо укладывать теплоизоляционный слой для защиты от холода из подвального помещения. А когда настилается пол на 2-ом этаже, достаточно обеспечить хорошую звукоизоляцию.
  8. Сверху утеплителя нашивают лаги, к которым затем крепят струганные доски чистового пола. Вместо досок можно использовать плиту ОСП.
  9. Завершающим верхним слоем может стать линолеум, керамическая плитка, ламинат или паркет.

Пример монтажа перекрытия в стене из газобетона

Главной особенностью является то, что газобетон при всех своих положительных свойствах не обладает достаточной прочностью. Из-за этого не рекомендуется из обычного газобетона возводить строения, имеющие больше двух этажей.

Устройство деревянного перекрытия между этажами

Пошаговая инструкция монтажа свода в газобетоне ↑

Для монтажа настилов между этажами, особенно когда необходимо смонтировать перекрытие 2 этажа дома из газобетона, заранее подготавливают армированную опору из железобетонного пояса, расположенного по периметру здания или помещения.

Этапы работ своими руками:

  1. Концы балок необходимо подпилить под углом в 60°-70°, создавая дополнительную полость для вентиляции после установки.
  2. Далее бруски в месте контакта со стеной оборачивают рубероидом, предотвращающим истирание упора конструкции. Торец необходимо оставить открытым для удаления влаги из древесины при вентиляции.
  3. Создавая ниши для укладки слег, необходимо рассчитать их размер так, чтобы зазор между деревом и стеной сверху был не менее 50 мм. После укладки балки в этот зазор укладывают утеплитель, к примеру, минеральную вату.
  4. Монтаж начинают с крайних брусков, монтируя перекрытие по деревянным балкам. Затем устанавливают промежуточные слеги, проверяя правильность установки по строительному уровню.
  5. Балочный свод фиксируют к армированному поясу с использованием металлических уголков, шпилек либо специальных пластин.
  6. Следующим этапом выполняют монтаж досок и брусков, закрепляемых снизу балок.
  7. После фиксации нижнего слоя конструкции распределяют изоляционный слой, подбирая его свойства в зависимости от типа перекрытия – обеспечение теплоизоляции, улучшение звукоизоляции или гидроизоляции.

Отделка пола по балкам

Финишные работы и рекомендации ↑

В завершении сверху настилают лаги, на которых монтируют чистовой пол. Нижнюю часть свода также облагораживают, обшивая вагонкой, ДВП, фанерой либо другим отделочным материалом.

Из всех видов перекрытий созданные из дерева более предпочтительны при возведении дома собственными силами – деревянные межэтажные конструкции требуют меньше затрат и не отличаются большой трудоемкостью. Используя лесоматериалы, можно возводить перекрытия любого вида – межэтажные, чердачные или подвальные (цокольные). Необходимо лишь правильно рассчитать нагрузку и грамотно выбрать пиломатериал для строительства, что обеспечит крепость и долговечность конструкции.

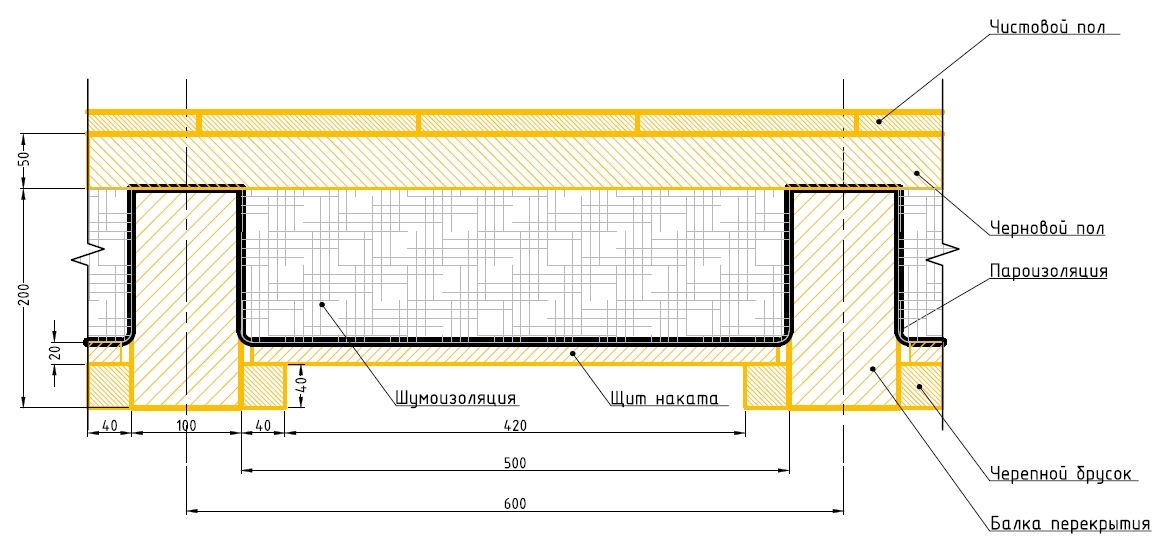

Пирог межэтажного перекрытия по деревянным балкам

Перекрытие между этажами играет роль одновременно и потолка нижнего, и пола верхнего этажа. От того, насколько правильно будет устроен пирог межэтажного перекрытия зависит звуко- и пароизоляция между помещениями, и его надежность. Конструкция может содержать в своей основе железобетонные плиты, монолитную заливку бетонным раствором, или деревянные балки.

Деревянные перекрытия обладают своими недостатками — они огнеопасны, могут загнить или быть поражены насекомыми, и поэтому нуждаются в специальной дополнительной обработке. Но также у них есть и существенные преимущества — их можно смонтировать без строительного крана и других специальных средств практически в любом месте, а само перекрытие получается легким и в достаточной степени экономичным.

Типы конструкций для деревянного межэтажного перекрытия

Конструкция перекрытия будет зависеть от его длины и требований к максимальной нагрузке. Перекрытие второго этажа может быть устроено на деревянных балках, ребрах или сочетать в одной конструкции и балки и ребра.

Самым надежным по-прежнему считается традиционное балочное перекрытие, но также оно является самым дорогим по стоимости материалов. Допускается пролет перекрытия от 6 до 15 м. Если второй этаж предназначен для помещений жилого типа, то сечение балок должно быть не меньше 150 мм.

Перекрытие на ребрах с шагом 30-60 см хорошо подойдет для каркасного дома с пролетом до 5 м, а в случае двухтавровых ребер — до 12 м. В качестве ребер используются древесные изделия прямоугольного сечения. Для того, чтобы обеспечить должную жесткость в конструкцию добавляют стальные ленты, которыми осуществляется перевязка в виде стяжек-переплетов.

Балочно-ребристая конструкция позволяет увеличить допустимый пролет до 15 м. Балки в этом случае кладутся с большим шагом, и укрепляются перпендикулярно им установленными ребрами. Для сопряжения используют металлические хомуты, монтажные скобы и резьбовой крепеж.

В такой системе расход древесных материалов меньше, поэтому такая конструкция кажется более привлекательной экономически. Но в этом случае увеличивается количество крепежа и монтажных материалов, а также приложенного труда, поэтому сложно сказать, что такая конструкция обойдется дешевле.

Утепление перекрытия

Важные нюансы, которые необходимо учесть до начала работы:

  • Расстояние до дымохода до ближайшей балки должно составлять 40 см минимум для обеспечения пожарной безопасности.
  • Древесина должна быть абсолютно сухой. В противном случае ее необходимо оставить на подставке, в сухом и проветриваемом месте на полгода.
  • Все балки должны быть обработаны антисептическими защитными материалами от грибков, гнили и насекомых.

Пирог деревянного перекрытия между этажами включает в себя 6 слоев:

  • Укладываются балки или крепятся ребра, в зависимости от выбранной конструкции.
  • Далее со стороны потолка нижнего этажа набиваются доски. Эта черновая отделка потолка становится основой для дальнейшей укладки слоев «пирога».
  • Следующим слоем становится тепло- и звукоизоляция — это может быть минеральная вата, керамзит, шлак, песок или пенопласт, и так далее.
  • После нее стелется гидроизолирующий материал, роль которого может выполнять плотный полиэтилен или рулонная резина.
  • По деревянным балкам(если выбрана эта конструкция) делают накат чернового и чистового пола.
  • Со стороны потолка укладывают слой пароизоляции блестящей стороной наружу.
  • После чего можно осуществлять чистовую отделку потолка выбранными материалами.

Деревянные двутавровые балки перекрытия в домах и коттеджах!

Благодаря тому, что в производственном процессе используются самые современные технологии, наши двутавровые балки и межэтажные деревянные перекрытия, изготовленные из них, имеют прекрасные технические характеристики. Высочайшие стандарты качества нашей продукции обусловлены продолжительной успешной работой компании ИнтерСити на рынке строительства. Мы предлагаем широкий ассортимент двутавровых балок оптом и в розницу.

Преимущества использования деревянных двутавровых балок для межэтажных перекрытий домов:

  • высокая несущая способность конструкций
  • отсутствии прогибов и, следовательно, вибраций;
  • длина балок до 12 метров – это позволяет перекрывать большие пролеты без использования промежуточных опор;
  • возможность делать стяжку по перекрытию в деревянном доме;
  • благодаря перекрытиям из двутавров вес конструкции снижается, что помогает сократить затраты на устройство фундамента;
  • значительное увеличение скорости строительства сооружения при минимизации расходов

Межэтажные перекрытия от ИнтерСити прослужат долгие годы, не трескаясь и не деформируясь. Сохраняя технические свойства и устойчивость, они позволяют безопасно эксплуатировать строение.

Характеристики перекрытия по деревянным балкам:

  • идеальная геометрия, гарантирующая надежность;
  • высокая удельная прочность, дающая возможность использования в пролетах большой длины;
  • предельная точность размеров и отсутствие изгибов;
  • универсальность — балки послужат прекрасной основой в конструкциях потолка, стен и пола;
  • удобство эксплуатации и монтажа.

Эксперты в деревянных перекрытиях.

Мы посчитали, что за 2011 год нами было изготовлено порядка 700 чертежей и реализовано по ним более 250 перекрытий из двутавровых деревянных балок. Школы, детские сады, промышленные объекты, коровники, поселки таунхаусов, реконструкции домов в центре Москвы, церкви и даже ангар для самолета – далеко не весь список строений, где была применена наша продукция. Дома из пеноблока, каркасные дома, кирпичные, из газосиликата, клееного бруса, бревна, монолита, арболита, пенобетона, сип-панелей – огромная масса технологий, в которых уже отработаны узловые решения. Можем разработать чертежи и Вам. Это бесплатно.

Ивочкин Алексей, управляющий партнер

Отправить чертежи

Межэтажное деревянное перекрытие в доме длительное время не подвергается усадке и деформации, обеспечивает экономию трудозатрат и материалов в ходе строительства дома, может эксплуатироваться в любой климатической зоне и при любых температурных условиях.

Почему выгоднее заказывать перекрытия из деревянных балок от ИнтерСити?

Являясь производителем, мы обеспечиваем высочайшее качество продукции, соответствующее всем мировым стандартам, по выгодной цене, при этом гарантируя выполнение заказа в кратчайшие сроки, удобную и быструю доставку и значительные скидки при регулярных закупках.

Возведение деревянных перекрытий между этажами: подробная технология

При строительстве частных малоэтажных домов из дерева, бетонных блоков или кирпича между этажами чаще всего возводят деревянные перекрытия. Эти конструкции, по сравнению с альтернативными бетонными плитами, обладают рядом преимуществ. Деревянные перекрытия не перегружают стены, при монтаже не требуют привлечения грузоподъемной техники. Кроме этого, они обладают высокой прочностью, долговечностью и приемлемой ценой. Монтаж таких перекрытий достаточно прост, поэтому многие домашние мастера выполняют его самостоятельно.

Конструкция перекрытия

Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции. Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету.

Для балок обычно используют массивный или клееный брус, бревна, иногда — доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.

На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.

Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.

Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционные или звукоизоляционные материалы, защищенные от влаги гидроизоляцией или пароизоляцией.

В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию. К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п. Под теплоизоляционный слой (со стороны первого отапливаемого этажа) укладывают пароизоляционную пленку (пергамин, полиэтиленовые и полипропиленовые пленки).

Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционных или звукоизоляционных материалов, впитывающих и способных портиться от влаги, укладывают слой гидроизоляционной пленки. В том случае, если при отделке были исключены возможности попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.

Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционный слой (обычно используют привычные теплоизоляционные материалы).

К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционные мембраны (Tecsound) и т.п. При использовании материалов, способных впитывать водяные пары (базальтовая вата, стекловата), между первым этажом и звукоизолятором укладывается пароизоляционная пленка, а поверх звукоизолятора – гидроизоляция.

Крепление балок к стене

Балки перекрытия могут соединяться со стенами несколькими способами.

В кирпичных или брусовых домах концы балок заводят в пазы («гнезда»). Если используются брусья или бревна, то глубина заложения балок в стены должна составлять не менее 150 мм, если доски – не менее 100 мм.

Части балок, соприкасающиеся со стенками «гнезда», гидроизолируют, оборачивая их двумя слоями рубероида. Торцы балок срезают под 60° и оставляют неизолированными, чтобы обеспечить свободное «дыхание» древесины.

При заведении в «гнездо», между балкой и стеной (со всех сторон) оставляют вентиляционные зазоры в 30-50 мм, которые заполняют теплоизоляцией (паклей, минеральной ватой). Балку опирают на основание паза через антисептированную и гидроизолированную деревянную дощечку толщиной 30-40 мм. Боковые стороны паза можно засыпать щебнем или замазать цементным раствором на 4-6 см. Каждую пятую балку дополнительно скрепляют со стеной при помощи анкера.

В деревянных домах балки заглубляют в пазы стен не менее, чем на 70 мм. Чтобы предотвратить появление скрипов, между стенками паза и балкой прокладывают гидроизоляционный материал. В некоторых случаях балки врезают в стены, выполняя соединения типа «ласточкин хвост» и т.п.

Также балки можно закрепить на стене с помощью опор из металла — стальных уголков, хомутов, кронштейнов. Они соединяются со стенами и балками саморезами или шурупами. Данный вариант крепления является наиболее быстрым и технологичным, однако менее надежным, чем при заведении балок в пазы стен.

Расчет балок перекрытия

Планируя строительство перекрытия, для начала следует рассчитать конструкцию его основы, то есть длину балок, их количество, оптимальное сечение и шаг расположения. От этого будет зависеть, насколько безопасным окажется ваше перекрытие и какую нагрузку оно сможет выдерживать при эксплуатации.

Длина балок

Длина балок зависит от ширины пролета, а также от способа крепления балок. Если балки будут закреплены на металлических опорах, их длина будет равняться ширине пролета. При заделке в пазы стен, длину балок рассчитывают, суммируя величину пролета и глубину заведения двух концов балки в пазы.

Шаг расположения балок

Расстояние между осями балок выдерживают в пределах 0,6-1 м.

Количество балок

Расчет количества балок выполняют следующим образом: планируют размещение крайних балок на расстоянии минимум 50 мм от стен. Остальные балки размещают в пространстве пролета равномерно, в соответствии с выбранным интервалом (шагом).

Сечение балок

Балки могут иметь прямоугольное, квадратное, круглое, двутавровое сечение. Но классическим вариантом все же является прямоугольник. Часто используемые параметры: высота – 140-240 мм, ширина – 50-160 мм.

Выбор сечения балки зависит от ее планируемой нагруженности, ширины пролета (по короткой стороне помещения) и интервала размещения балок (шага).

Нагруженность балки высчитывают, суммируя нагрузку ее собственного веса (для междуэтажных перекрытий – 190-220 кг/м2) с временной (эксплуатационной) нагрузкой (200 кг/м2). Обычно, для эксплуатируемых перекрытий, нагрузку принимают равной 350-400 кг/м2. Для чердачных неэксплуатируемых перекрытий можно брать меньшую нагрузку, вплоть до 200 кг/м2. Специальный расчет необходим, если предполагаются значительные сосредоточенные нагрузки (например, от массивной ванны, бассейна, котла и т.п.).

Балки укладывают вдоль короткого пролета, максимальная ширина которого – 6 м. На большем пролете неизбежно провисание балки, которое приведет к деформации конструкции. Однако и в такой ситуации есть выход. Для поддерживания балок на широком пролете устанавливают колонны и опоры.

Сечение балки напрямую зависит от ширины пролета. Чем больше пролет, тем более мощную (и прочную) балку необходимо выбирать для перекрытия. Идеальный пролет для перекрытия балками составляет до 4 м. Если пролеты шире (до 6 м), то использовать необходимо нестандартные балки с увеличенным сечением. Высота таких балок должна составлять не менее 1/20-1/25 от величины пролета. Например, при пролете 5 м нужно использовать балки с высотой 200-225 мм при толщине 80-150 мм.

Конечно, самостоятельно выполнять расчеты балок необязательно. Можно воспользоваться готовыми таблицами и диаграммами, в которых указаны зависимости размеров балок от воспринимаемой нагрузки и ширины пролета.

После выполнения расчетов можно приступать к устройству перекрытия. Рассмотрим весь технологический процесс, начиная с фиксирования балок на стены и, заканчивая, финишной обшивкой.

Технология устройства деревянного перекрытия

Этап #1. Установка балок перекрытия

Чаще всего балки устанавливают с заведением их в пазы стен. Такой вариант возможен, когда монтаж перекрытия ведется на стадии строительства дома.

Процесс монтажа в этом случае выполняется следующим образом:

1. Балки покрывают антисептиками и антипиренами. Это необходимо, чтобы снизить склонность деревянных конструкций к гниению и обеспечить пожаробезопасность.

2. Концы балок подрезают под углом 60°, выкрашивают их битумной мастикой и оборачивают рубероидом в 2 слоя (для гидроизоляции). При этом торец должен остаться открытым, для свободного выхода через него водяных паров.

3. Начинают монтаж с установки двух крайних балок, которые размещают на расстоянии 50 мм от стен (минимум).

Брусья заводят в «гнезда» на 100-150 мм, оставляя вентиляционный зазор между древесиной и стенами не менее 30-50мм.

4. Для контроля горизонтальности балок устанавливают по их верхней плоскости на ребро длинную доску, а поверх нее – пузырьковый уровень. Чтобы выровнять балки по уровню, применяют деревянные плашки разной толщины, которые подкладывают в нижнюю часть паза на стене. Плашки предварительно должны быть обработаны битумной мастикой и высушены.

5. Чтобы исключить скрип балки и перекрыть доступ холодного воздуха, зазор заполняют минеральным утеплителем или паклей.

6. По уложенной контрольной доске выкладывают остальные, промежуточные, балки. Технология их заведения в гнезда стен такая же, как и при монтаже крайних балок.

7. Каждая пятая балка дополнительно закрепляется к стене при помощи анкера.

Когда дом уже построен, то установку балок для перекрытия проще выполнить с помощью металлических опор. В этом случае процесс монтажа таков:

1. Балки пропитывают антипиренами и антисептиками.

2. На стенах, на одном уровне, в соответствии с рассчитанным шагом балок, фиксируют опоры (уголки, хомуты, кронштейны). Крепление выполняют саморезами или шурупами, вкручивая их в отверстия опор.

3. Балки укладывают на опоры и фиксируют их саморезами.

Этап #2. Крепление черепных брусков (при необходимости)

Если удобнее настилать «пирог» конструкции перекрытия сверху, то есть со стороны второго этажа, по кромкам балок с обеих сторон набивают черепные бруски с сечением 50х50 мм. Нижняя часть брусков должна идти вровень с поверхностью балок. Черепные бруски необходимы для того, чтобы укладывать на них доски наката, являющиеся черновой основой для потолка.

Без черепных брусков можно обойтись, если подшивать доски наката снизу, со стороны первого этажа. В этом случае их можно крепить непосредственно на балки, с помощью саморезов (гвозди не подходят, так как их сложно забивать вертикально в потолок).

Этап #3. Крепление досок наката для черновой основы потолка

При монтаже со стороны второго этажа на черепные бруски гвоздями или саморезами закрепляют доски наката (возможно использование OSB, фанеры).

При креплении наката со стороны первого этажа, доски закрепляют на балках снизу при помощи саморезов. При необходимости проложить между балками толстый слой утеплителя или звукоизоляционного материала, вариант подшивки досок снизу предпочтителен. Дело в том, что черепные бруски «съедают» часть межбалочного пространства, а без их применения толщину перекрытия можно полностью заложить изоляционным материалом.

Этап #4. Укладка пароизоляции (при необходимости)

Пароизоляцию закладывают в конструкцию перекрытия перед утеплителем (который также может выполнять функции звукоизолятора), если есть риск попадания в него пара или возникновения конденсата. Это происходит, если перекрытие устраивают между этажами, первый из которых отапливаемый, а второй – нет. Например, над первым жилым этажом обустраивают неотапливаемую мансарду или чердак. Также пар в утеплитель перекрытия может проникнуть из влажных помещений первого этажа, например, из кухни, ванной, бассейна и т.п.

Пароизоляционную пленку укладывают поверх балок перекрытия. Полотна настилают внахлест, заводя края предыдущего полотна на последующее на 10 см. Стыки проклеивают строительным скотчем.

Этап #5. Устройство теплоизоляции или звукоизоляции

Между балками сверху укладывают плитные или рулонные тепло- или звукоизоляторы. Необходимо избегать щелей и пустот, материалы должны плотно прилегать к балкам. По этой же причине нежелательно применять обрезки, которые приходится стыковать между собой.

Чтобы снизить возникновение ударных шумов в перекрытии (при жилом верхнем этаже), по верхней поверхности балок укладывают полосы звукоизолятора толщиной минимум 5,5 мм.

Этап #6. Укладка гидроизоляционно

й пленки

Поверх тепло- или звукоизоляционного слоя укладывают гидроизоляционную пленку. Она служит для препятствия проникновения влаги с верхнего этажа в изолирующий материал. Если верхний этаж будет нежилым, то есть мыть полы там никто не будет и проникновение атмосферной влаги тоже будет исключено, гидроизолирующую пленку можно не использовать.

Гидроизоляционную пленку укладывают полотнами, внахлест на 10 см. Стыки проклеивают скотчем для предупреждения проникновения влаги в конструкцию.

Этап #7. Крепление досок (фанеры, OSB) для чернового пола

По балкам сверху нашивается черновая основа для пола второго этажа. Можно использовать обычные доски, OSB или толстую фанеру. Крепление выполняют при помощи саморезов или гвоздей.

Этап #8. Обшивка перекрытия снизу и сверху финишными покрытиями

Поверх черновой основы снизу и сверху перекрытия можно укладывать любые подходящие материалы. На верхней стороне перекрытия, то есть на полу второго этажа, устраивают покрытия из ламината, паркета, ковролина, линолеума и т.д. При обустройстве пола нежилого чердака, черновые доски можно оставить без обшивки.

На нижней поверхности перекрытия, которая служит потолком для первого этажа, нашивают потолочные материалы: деревянную вагонку, пластиковые панели, гипсокартонные конструкции и т.п.

Эксплуатация перекрытий

Если в конструкции были использованы балки с большим запасом прочности, уложенные с небольшим шагом, то такое перекрытие долго не будет нуждаться в ремонте. Но все же проверять балки на прочность нужно регулярно!

При повреждении балок насекомыми или в результате переувлажнения, выполняется их укрепление. Для этого ослабленная балка вынимается, заменяется на новую либо усиливается при помощи прочных досок.

Оцените статью: Поделитесь с друзьями!

Устройство и монтаж перекрытий по деревянным балкам

Устройство и монтаж перекрытий по деревянным балкам. Деревянные балочные перекрытия

Перекрытия относятся к важнейшим конструктивным элементам любого частного или загородного дома. В этой статье попробуем максимально подробно рассмотреть особенности устройства и монтажа перекрытий по деревянным балкам.





Перекрытием называют горизонтальную конструкцию, разделяющую пространство здания по высоте. Перекрытия воспринимают нагрузки от мебели, оборудования и находящихся в помещении людей, а также связывая между собой несущие стены, служат элементами, обеспечивающими устойчивость строения.

В зависимости от места расположения различают перекрытия подвальные, цокольные, междуэтажные и чердачные. По своей конструкции перекрытия бывают безбалочными или балочными.



Какие требования предъявляют к перекрытиям?

Перекрытия должны обладать прежде всего необходимой прочностью, чтобы выдерживать собственный вес и действующие на них нагрузки (равномерно распределенные или сосредоточенные).

Согласно СНиП 2.01.07-85 НАГРУЗКИ И ВОЗДЕЙСТВИЯ (а точнее, в более актуальной редакции свод правил СП 20.13330.2011 «Нагрузки и воздействия»), перекрытия в жилых зданиях должны выдерживать равномерно распределенную нагрузку не менее 200 кг/м². Вместе с тем на практике междуэтажные перекрытия в частном загородном доме обычно рассчитываются на более высокую нагрузку, а чердачные — на меньшую. Особый расчет нужен тогда, когда предполагаются сосредоточенные нагрузки значительной величины — ванна большого объема, спа-бассейн, котел, рояль и пр.

Другое требование — перекрытие должно быть жестким, то есть не прогибаться под действием нагрузок (допустимый прогиб — от 1/200 пролета для чердачных перекрытий до 1/250 пролета для междуэтажных), а также не быть зыбким, то есть не колебаться при перемещении мебели или движении людей.

Для повышения жесткости перекрытия деревянные балки укрепляют распорками

Деревянные балки укреплены распорками, которые повышают жесткость конструкции

Балки из неклееной древесины зачастую имеют высокий процент влажности, из-за чего могут деформироваться в процессе эксплуатации здания. Неклееными балками можно перекрыть пролет длиной не более 6 м.

Кроме того, перекрытия призваны обеспечивать защиту комнаты от проникновения в нее воздушного и ударного шума из помещений, расположенных выше или ниже. В конструкции балочного перекрытия для погашения шума предусматривают плиты из минераловатного утеплителя, устанавливаемые в промежуток между опор. От толщины изоляционного слоя зависит уровень шума в помещении. Обычно создают слой утепления толщиной 150 мм.

Бывают случаи, когда балки перекрытия должны частично оставаться в интерьере, а толщина их скрытых за подшивкой потолка частей недостаточна, чтобы уложить между ними плиты требуемой для обеспечения хорошей толщины изоляции. Тогда можно установить поверх балок каркас из деревянных брусков, также заполненный плитами из минеральной ваты. Наиболее эффективное в плане звукоизоляции решение — перекрытие, состоящее из двух контуров деревянных балок (как вариант — разнонаправленных), не имеющих контакта между собой. Каждый контур заполняют звукоизоляционным материалом.





Перекрытие должно быть теплоизолированным в том случае, когда оно разделяет помещения с разницей температур <10 °С (например, находится между холодным подвалом или чердаком и отапливаемой жилой комнатой). Наконец, ему нужно обладать огнестойкостью — иметь степень горючести, соответствующую требованиям противопожарных норм.

В зданиях из бревна и бруса имеет смысл опирать балки перекрытия обоими концами на несущие стены: осадка таких стен примерно одинаковая, а значит, перекоса перекрытий не произойдет



Деревянные балки перекрытий

Перекрытия по деревянным балкам обычно устраивают в деревянных и каркасных домах, но нередко их используют и в коттеджах с каменными стенами (из керамического кирпича, пено- и газобетонных блоков и пр.). Такие перекрытия — легкие, быстро- возводимые и недорогие в сравнении с перекрытиями других типов. Вместе с тем они не лишены недостатков. Прежде всего, деревянные балки меняют размеры при колебаниях температуры и влажности, что может приводить к их деформации.

Самая распространенная проблема, возникающая при эксплуатации деревянных перекрытий, — их зыбкость, колебание под воздействием нагрузок, что оборачивается сокращением срока службы дома в целом. Причины, вызывающие подобную зыбкость, могут быть разными. Во-первых, недостаточная жесткость балки, особенно в случае длинного пролета. Во-вторых, неправильное расположение балок, когда вместо ряда опор, уложенных вдоль короткой стены, имеется небольшое число балок вдоль длинной стены. Даже при достаточном сечении этих балок амплитуда их колебаний из-за собственного веса (в сочетании с нагрузкой на них) бывает ощутимой. В-третьих, зыбкость может быть вызвана неправильным закреплением балок на стенах, например, когда балка опирается на бревенчатую стену точечно, вместо того чтобы быть уложенной в вырезанный в бревне паз.

Кроме того, есть опасность поражения древесины грибком и жуками-древоточцами. Чтобы свести к минимуму деформацию и вероятность гниения балок, имеет смысл использовать только древесину, высушенную до 8-12%. Для дополнительной защиты от гниения проводят обработку антисептиками (биозащитными составами). Впрочем, срок их действия, как правило, не превышает 3-5 лет, так что применять невысушенную древесину, полагаясь только на антисептик, специалисты не рекомендуют. Для продления срока службы деревянных конструкций следует поддерживать в доме стабильный температурно-влажностный режим.

В целях пожарной безопасности дымоходы должны быть отделены от деревянных перекрытий специальными коробами, заполненными негорючим теплоизоляционным материалом (обычно минеральной ватой).

К недостаткам деревянных перекрытий относят также повышенную пожароопасность, в связи с чем обычно балки обрабатывают антипиренами (огнезащитными составами), например Neomid 530-540, Сенеж огнебио проф или Pirex Firebio Prof.

Экономичный вариант перекрытий — по балкам толщиной 50-80 мм и высотой 200-300 мм, изготовленным из неклееной древесины (обычно хвойных пород). Нередко во избежание боковых деформаций широкие балки укрепляют деревянными распорками. У опор такого типа целый ряд недостатков. Во-первых, приобрести изделия приемлемого качества довольно проблематично. Как правило, балки имеют высокий уровень влажности (поскольку они не проходят через камерную сушку), что оборачивается заметным изменением их геометрии в процессе эксплуатации здания.

Кроме того, в них могут быть скрытые пороки, снижающие их несущую способность. Во-вторых, размер пролета, который может перекрыть неклееная балка максимального сечения, не превышает 6 м, что зачастую мало. К тому же шаг подобных опор будет сравнительно небольшим (например, в случае пролета длиной 4,5 м при использовании самой ходовой доски размером 50 х 200 мм шаг составляет обычно 500 мм между осями досок), что также можно отнести к их минусам.

Всех этих недостатков лишены более дорогие балки — в виде досок-ламелей (без пороков), склеенных между собой (балки из клееного бруса). Размеры сечения стандартных клееных опор колеблются от 140 х 50 до 200 х 200 мм, но при необходимости их сечение может быть увеличено. Балками данного типа, размер которых не создает трудности для транспортировки, можно перекрыть пролет до 12 м. Добавим, что клееные опоры значительно прочнее неклееных того же сечения. Некоторые фирмы изготавливают гнутоклееные балки: чаще всего они нужны для создания перекрытий над помещением оригинальной формы, где опоры частично видны в интерьере.

Длина пролета, который удастся перекрыть с помощью балок из клееной древесины, может достигать 12 м

Клееные балки прочнее неклееных того же сечения. Балка перекрытия, состоящая из склеенных между собой досок-ламелей.

Сечение и шаг размещения балок перекрытия — взаимозависимые параметры, их выбирают исходя из длины пролета, предполагаемой нагрузки на перекрытие, удобства заполнения пространства между опорами звуко- или теплоизоляционным материалом требуемых размеров. Выбор сечения бывает обусловлен также необходимостью сделать балки элементом дизайна интерьера. Обычно балки укладывают параллельно короткой стене помещения. Но если архитектурный проект предусматривает опоры, расположенные вдоль длинной стены (как правило, это балки, которые заметны из помещения), то следует принять меры против их прогиба или колебаний: например, использовать особые клееные балки, упрочненные металлической арматурой, устанавливать под балки опорные столбы или усиливать перекрытие поперечными балками и пр.

Бывают ситуации, когда деревянная балка перекрытия одним концом опирается на деревянную стену, подверженную осадке, а другим — на конструкцию, не дающую осадки (например, на кирпичную или бетонную стену). В этом случае, чтобы избежать перекоса перекрытия в процессе эксплуатации здания, мы применяем следующее решение: вдоль жесткой стены устанавливаем столбы (деревянные, бетонные и пр.), на них закрепляем специальные винтовые домкраты, на которые укладываем опорный брус, а на него — концы балок перекрытия. По мере осадки деревянной стены мы регулируем домкраты, уменьшая высоту столба и сохраняя ровность перекрытия.

Сечение и шаг столбов определяются согласно предварительно проведенному расчету важен и эстетический фактор: если опорные столбы будут оставлены в интерьере, то имеет смысл сделать шаг их расположения больше, если же они будут скрыты отделкой комнаты, то этот шаг можно уменьшить. Когда опоры находятся за отделкой помещения, нужно предусмотреть возможность доступа к домкратам: например, закрыть их съемными декоративными наличниками.

В последнее время у деревянных балок перекрытий появились серьезные конкуренты — балки из LVL-бруса (аббревиатура от английского Laminated Veneer Lumber — брус из клееного шпона), балки на основе плит OSB, металлодеревянные балки и др.





Для закрепления балок на стенах из бруса или бревна используют различные решения

Первое — заглубление торцевых частей не менее чем на 70 мм в пазы, вырезанные в стенах (иногда паз заполняют изоляционным материалом, чтобы исключить появление скрипа). Практикуют также соединение типа «ласточкин хвост» и др. Если закрепление балки предполагает подрубку ее концов, то стоит иметь в виду: согласно СНиП 11-25-80 ДЕРЕВЯННЫЕ КОНСТРУКЦИИ, допустима подрубка не более 1/4 высоты балки. К сожалению, нередко концы подрубают в полдерева, значительно уменьшая сечение балки, из-за чего в зоне распила образуются протяженные трещины, снижается жесткость опоры, что сокращает срок службы здания.

Еще один способ соединения — с помощью специальных опор из оцинкованной стали (хомутов, кронштейнов, уголков и т. п.). Их плюс — технологичность и быстрота монтажа. Бывают опоры с открытым и скрытым креплением. Последние применяют, когда балки должны быть видны в интерьере (пример такого крепежа — Т-образная пластина, длинным плечом входящая в паз, сделанный в торце балки). К опоре балку фиксируют металлическими саморезами, а саму опору присоединяют к стене металлическими саморезами или шурупами-глухарями большого сечения.

Балки зафиксированы на стенах и сращены встык стальными уголками и накладками, которые закреплены саморезами

Сечение и шаг размещения балок выбирают исходя, прежде всего из длины пролета и предполагаемой нагрузки на перекрытие





Ряд специалистов критически относится к использованию подобных опор при закреплении балок на ограждающих стенах. Ведь, согласно указанным выше СНиПам, металлические элементы, применяемые в условиях, при которых возможно выпадение конденсата, должны отделяться от древесины гидроизоляционным слоем. Между тем в случае соединения балки перекрытия с ограждающей стеной металлический крепеж опор может оказаться в зоне точки росы. По словам экспертов, это обернется появлением темных полос на поверхности древесины в районе такого крепежа.

Торцевые части балок заглублены в пазы, вырезанные в стенах

Закрепление на стене стальной опоры для балки с помощью шурупов-глухарей

При использовании же стальных опор для соединения балок перекрытия со стенами внутри помещения (где опасности выпадения конденсата нет) подобной проблемы не возникает. В каменных (кирпичных, пенобетонных и пр.) ограждающих стенах для закрепления деревянной балки еще на стадии их возведения создают так называемое гнездо, в которое и вставляют балку.

Опоры с открытым креплением

Опоры с открытым креплением

Глубина укладки опоры — не менее 150 мм. Конец балки тщательно обрабатывают антисептическими составами и подрезают под углом, чтобы ее торец не насыщался влагой. Притом для отделения древесины от камня конец балки оборачивают гидроизоляционным материалом (чаще всего рубероидом или пергамином в два слоя), оставляя торец открытым, чтобы не было препятствий для свободного отвода водяного пара из древесины. Балку обычно укладывают на антисептированный деревянный накат, закрепленный в гнезде поверх слоя гидроизоляции, механически фиксируя к нему.

Чтобы закрепить деревянную балку, в каменной стене еще на стадии ее строительства создают особое гнездо

Согласно требованиям вышеупомянутых СНиПов, не допускается глухая заделка деревянных конструкций в каменные стены, а значит, гнездо обязательно должно проветриваться. Кроме того, для предотвращения появления в стене мостиков холода его следует заполнить теплоизоляционным материалом (например, паклей), не создавая притом препятствий для движения воздуха.

Вид сбоку

Вид сверху

Вариант опирания деревянной балки на кирпичную стену: 1. Деревянный короб 2. Теплоизоляция 3. Деревянная балка 4. Обертка торца балки гидроизоляцией 5. Металлический анкер 6. Гидроизоляция



«Пирог» перекрытия

Конструкция балочного перекрытия бывает разной. Чаще всего пространство между балками заполняют утеплителем в виде плит из базальтового волокна, которые выполняют тепло- и звукоизоляционную функцию. Толщину слоя изоляции рассчитывают исходя из возложенных на него задач. Так, для междуэтажного перекрытия, где важна только защита от шума, слой утепления составляет от 50 до 150 мм. Более толстый слой позволит эффективнее изолировать комнату от шума из смежного помещения. Слой толщиной, например, 100 мм формируют, как правило, из 50-миллиметровых плит, уложенных в два слоя с перекрытием швов.

Утепление перекрытия по деревянным балкам

Утепление перекрытия по деревянным балкам

Обычно в промежуток между балками укладывают тепло- и звукоизоляционный материал, снизу защищая его от влаги пароизоляционной пленкой, а сверху — гидроизоляционной пленкой.

Чтобы обеспечить долговечность утеплителя, его нужно защитить от влаги. Для этого снизу его закрывают пароизоляцией (обычно пленочного типа), отсекая от водяного пара, стремящегося из нижних помещений здания вверх. Кроме того, пароизоляция не дает проникнуть в комнату посторонним запахам. Пароизоляцию укладывают либо по нижней поверхности балок, либо так, чтобы она огибала балки. Ее настилают без разрывов, с перехлестом швов рулонов и проклейкой стыков специальными лентами (в то же время ряд специалистов рекомендует подрезать ее в месте огибания, чтобы пар свободно выходил из балки).

Утепление перекрытия по деревянным балкам

Сверху утеплитель, как правило, закрывают гидроизоляционной пленкой для защиты от влаги, которая может попасть в него через пол верхнего помещения, соблюдая при монтаже те же правила, что и при устройстве пароизоляции. К нижней поверхности балок крепят либо непосредственно подшивку потолка нижнего этажа (допустим, вагонку), либо ту или иную конструкцию для потолочного покрытия. К верхней поверхности балок монтируют обрешетку (или лаги), по которой устраивают черновой, а затем чистовой пол или сразу же чистовой пол (например, массивную доску).









Что бы еще почитать?

Междуэтажное перекрытие деревянное. Перекрытия досками 200 на 50 и другие ходовые размеры

Междуэтажное перекрытие деревянное. Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами.
Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.
Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

50х200 - перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta Пользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

Деревянное перекрытие между этажами. Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

  • Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
  • Подшивка фанерой или плитами ОСБ потолочной поверхности;
  • Система лагов с досками пола верхнего этажа;
  • Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
  • Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Межэтажное перекрытие в деревянном доме. Преимущества перекрытий из дерева

Монтаж деревянных элементов здания не требует привлечения строительной спецтехники и наемной рабочей силы. Этим он выгодно отличается от укладки тяжеловесных бетонных плит. Более того, такое межэтажное перекрытие в деревянном доме при наличии второго этажа или мансарды — единственно верное решение.

Важный параметр качества деревянных элементов здания — отсутствие мостиков холода. Если для утепления используют листовые материалы (пенопласт, минераловатные плиты), полотна подрезают строго по размеру проемов между балками. Если устройство деревянного перекрытия между этажами предполагает использование сыпучих или волокнистых материалов, необходимо проследить за тем, чтобы были заполнены все щели.

Крайне важно обеспечить качественную паропроницаемость. Поэтому при укладке на утеплитель полиэтилена, а не специальной гидропаропроницаемой мембраны, оставляют зазоры. Монтаж деревянного перекрытия завершают настилом чистового пола и отделочными работами.

Еще статьи по этой теме:

    Правильная конструкция стен каркасного дома

    Как произвести отделку стен деревом своими руками

    Как своими руками построить каркасные дома?

    Как сделать межэтажные деревянные перекрытия в домах из кирпича и дерева

    Перекрытия – это один из элементов возводимого дома, сильно влияющий на крепость постройки. В зависимости от материала они бывают деревянными и железобетонными (монолитными, сборными, сборно-монолитными). Для изготовления конструкционного элемента в частном малоэтажном строительстве часто выбирают деревянные бруски, доски или бревна, так как сооружение перекрытий из дерева отличается меньшей трудоемкостью при монтаже и его можно выполнять без специальных навыков.

    При возведении частного дома, когда сооружается межэтажное перекрытие по деревянным балкам своими руками, успех дела во многом зависит от правильности выбора строительного материала. Брусы, являющиеся опорой всей конструкции, не только воспринимают собственный вес – на них давит масса настила, воздействуют эксплуатационные нагрузки.

    Перекрытие в доме

    Для таких целей рекомендуется выбирать древесину хвойных пород или лиственницы, так как такой материал обладает лучшей прочностью относительно древесины лиственных пород. Бруски, доски либо бревна должны быть сухими – допускается влажность, не превышающая 14%. Обычно такую влажность пиломатериал приобретает за год при создании правильных условий хранения.

    Замер влажности древесины

    У балок не должно быть большое количество сучков, желательно отбраковывать лес, имеющий ярко выраженные косослой либо свилеватость – волокна должны располагаться вдоль бруса или доски. Хорошо, если была проведена обработка пиломатериала антисептиком и составом, повышающим огнестойкость древесины.

    В зависимости от того, где используются деревянные перекрытия, необходимо делать выбор брусков или досок по размерам сечения, от которого зависит надежность конструкции. Если строится межэтажная площадка, то к сечению предъявляются одни требования, а когда выполняется постройка чердака, толщина балок может быть меньше. Подбирая материал, можно руководствоваться таблицами, дающими возможность рассчитать сечение используемых досок, бревен или бруса.

    Расчет сечения бруса в зависимости от длины пролета при ориентировочной нагрузке 350-400 кг/м²

    Расчет диаметра бревна в зависимости от длины пролета при нагрузке в 400 кг/м²

    Хотя можно не брать повышенное значение нагрузки на полы, если в помещении не планируется размещать большое количество мебели или других предметов интерьера. В этом случае поможет другая таблица, помогающая подбирать сечение балок, учитывая загруженность напольного покрытия в помещении.

    Выбор сечения бруса в зависимости от нагрузки и ширины пролета

    Грамотно выбрав материал, приступают к монтажу межэтажного настила. Правильно сделанное деревянное перекрытие в доме обеспечивает крепость всего каркаса строения, а для этого необходимо точно отмерить длину балок и выверено их расположить.

    Из подобранного по сечению материала подготавливаются брусы с точным размером, включающим расстояние «запаса», который будет играть роль опоры конструкции на несущие стены. Для опоры необходимо использовать не менее 10 см бруска, а в качестве опорной площадки обычно используют не менее 2/3 толщины стены.

    Длина пролета, в котором укладывается перекрытие, для безопасности не должна составлять более 6 м. Идеальное перекрываемое расстояние должно соответствовать 4-5 м. Когда готовится проект дома, проектировщик старается расположить несущие конструкции из древесины таким образом, чтобы брусы располагались параллельно меньшей стороне помещения либо строения.

    Перекрытие по деревянным балкам чертеж. Перекрытия по деревянным балкам или бревнам



    Перекрытие по балкам или бревнам – это самый древний, традиционный вид деревянных перекрытий, в котором ранее в качестве несущих жесткость элементов применялись балки прямоугольной или квадратной формы из цельной древесины, уложенные с шагом в 60-150 см. Такие перекрытия по деревянным балкам или бревнам устраиваются на каменных или бревенчатых стенах.



    Современные же деревянные перекрытия выполняются и по балкам, изготовленным из клееной дощатой и фанерной древесины. Прямоугольного сечения они бывают цельными и пустотелыми (коробчатыми), могут иметь также бревенчатое (круглое/овальное) сечение или сложное двутавровое сечение.





    Сопряжение балки со стеной также выглядит по-разному, в зависимости от конструктива стены. Если в ней нет соответствующих технологических отверстий, то для опирание балки на деревянную стену пробиваются гнезда на глубину не меньше чем 150 мм, чаще всего – на 2/3 толщины стены. Каждую 3-ю балку фиксируют к стене анкерным крепежом.



    Если же присутствует бетонный пояс обвязки, то к нему при помощи специальных скоб, кронштейнов, анкеров осуществляется крепление балки. Бревенчатые стены также сопрягают с балками при помощи скоб на мощных винтовых крепежах.



    Самой балке обрезают торец под 60 градусов,  обрабатывают гидроизоляционной мастикой и обворачивают гидроизолирующим рулонным материалом на глубину залегания в стене плюс 10 см. свободное пространство в гнезде заделывают минераловатным утеплителем.

    Деревянное перекрытие. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

    При строительстве крыши всегда особое внимание уделяется конструкции чердака. Ведь важно, чтобы его перекрытие было сделано технологически правильно, не оказывало излишнего давления на стены и было способно вынести нагрузку от хранящихся под крышей вещей и порой целого набора мебели.

    Поэтому в этой статье мы подробно с вами разберемся, как правильно должно быть устроено чердачное перекрытие по деревянным балкам: особенности его монтажа, расчета нагрузок и крепления. А в помощь вам будут наши подробные иллюстрации.

    Для начала предлагаем вам посмотреть небольшой

    Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.

    Само по себе перекрытие – это необходимый элемент жесткости, который также обеспечивает устойчивость всему строению. Среди всех других мы сегодня выделим чердачное перекрытие, а именно – его конкретный вид. Заметим, что общие правила относится ко всем видам, но некоторые технические особенности в обустройстве чердачного перекрытия по балкам все же есть.

    Первая из них – это жесткость и прочность. Т.е. перекрытие должно быть:

    • Способным выдержать расчетные нагрузки и при этом не прогнуться, не разрушится. Например, допустимая величина прогиба – всего 1 на 250 от длины пролета.
    • Во-вторых, чердачное перекрытие не должно быть хлипким, и ни в коем случае не должно колебаться при перемещении предметов на нем или движение людей.
    • И, наконец, шумоизолированным, чтобы избежать неприятных скрипов, когда кто-нибудь поднимется на чердак.

    В частном строительстве преимущественно используется два вида перекрытий: деревянные и железобетонные. Первые выстраиваются по прочным деревянным балкам, а вторые – по балкам, плитам и в монолитном варианте. Также сами балки могут быть стальными, если приходится перекрывать достаточно большие пролеты. Но именно в частном домостроительстве на выбор материала перекрытия влияет чаще всего как раз экономический фактор.

    Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции.

    И еще один важный момент: при изготовлении деревянных чердачных перекрытий вам не понадобится тяжелая грузоподъемная техника, особенно бетононасос.

    Пирог межэтажного перекрытия по деревянным балкам. Технология монтажа межэтажного перекрытия

    Варианты крепления балок

    Деревянное межэтажное перекрытие руками обустраивается одним из следующих способов:

    1. Фиксация в несущей конструкции. Балка вмуровывается на глубину 15-20 см. Торцы деревянной опоры спиливаются под углом 60°, зачищаются и покрываются водоотталкивающим слоем, например, рубероидом. В стене размещается утеплитель и оставляется зазор в 2-2,5 см для обеспечения нормального воздухообмена.
    2. Подвесной метод применяется, как правило, при возведении межэтажного перекрытия деревянного дома своими руками. Фиксация балок осуществляется посредством металлических крепежей, уголков и кронштейнов. При таком монтаже поддерживающие конструкции принимают на себя вес балка двутавровой и остальные нагрузки.

    Важно! Крайние балки перекрытия не должны размещаться впритык к параллельной стенке. Минимально допустимое расстояние – 10 см. Нельзя устанавливать балку возле дымохода.

    «Пирог» межэтажного перекрытия из деревянных балок

    Устройство перекрытия по деревянным двутаврам осуществляется по следующей схеме:

    1. Сверху балок зафиксировать потолочное покрытие. В качестве чернового пола может использоваться: фанера, ДСП, доски или другой материал.
    2. Уложить пароизоляционную пленку. Материал желательно прикрепить к двутаврам скобами, чтоб он не сместился в процессе работы.
    3. В пространство между двутаврами уложить теплоизоляционный материал (минеральную вату). Важно проконтролировать, чтоб утеплитель плотно примыкал к деревянным элементам.

    Стоит помнить, что перекрытие со стороны нижнего этажа будет потолком, а со стороны верхнего – полом. Верх обшивают напольным покрытием – ламинатом, шпунтованной доской. Подойдет укладка ковролина или линолеума. Для отделки потолка используют гипсокартон, деревянные ламели, вагонку, пластиковые панели или подвесные системы.

    Видео МЕЖЭТАЖНОЕ ДЕРЕВЯННОЕ ПЕРЕКРЫТИЕ.пирог деревянного перекрытия своими руками!!

    Схема межэтажного перекрытия по деревянным балкам. Технология монтажа перекрытий из дерева

    Схема межэтажного перекрытия по деревянным балкам. Технология монтажа перекрытий из дерева

    Для выполнения работ потребуются следующие инструменты:

    • топор;
    • циркулярная пила;
    • ножовка;
    • молоток;
    • шуруповерт;
    • саморезы и гвозди;
    • рубанок;
    • гидроизоляционный и теплоизоляционный материалы;
    • строительный уровень длиной не менее 80 см.

    1. При возведении стен в их верхней части формируют специальные проемы или углубления для балок. Перед началом работ эти гнезда очищают от пыли и мусора и настилают в них гидроизоляционный материал. Чаще всего используют рубероид. Если стены из кирпича, гнезда можно обработать битумом или мастиками на его основе.
    2. Торцы балок обмазывают битумом.
    3. Укладывают опоры в предварительно подготовленные проемы.

    Если строение возведено из дерева, балки врубают в верхний венец. Существует такой способ крепления опорных элементов к стене, как ласточкин хвост. Оно используется в домах, выстроенных из бревна или бруса. Этот метод соединения прост и надежен. Для фиксации балок необходимы металлические скобы.

    Утепление межэтажных перекрытий из массива

    Деревянные перекрытия в доме монтируют по следующим правилам:

    • уложенный в гнездо брус должен отстоять от стен углубления не менее, чем на 4 см;
    • балки должны располагаться на расстоянии 40-50 см от дымохода;
    • каждую 3-4 балку крепят к стене анкерами;
    • пространство между брусом и стенками гнезда заполняют паклей или стекловатой.

    Схема монтажа межэтажных перекрытий предусматривает устройство тепло- и звукоизоляции. Поэтому оставшиеся после укладки балок щели заполняют монтажной пеной.

    Технология устройства настила

    В зависимости от местонахождения наблюдателя, деревянные перекрытия между этажами могут представлять собой либо пол, либо потолок помещения. К устройству пола требования особые. Перед тем, как приступить к монтажу настила, каждую балку с обеих сторон подшивают черепными брусками сечением 40х40 см или 50х50 см.

    Перекрытие по деревянным балкам чертеж. Деревянное межэтажное перекрытие первого этажа

    Деревянное перекрытие между первым и вторым этажом должно отвечать некоторым установленным требованиям:

    Конструкция перекрытия должна быть очень прочной и выдерживать предполагаемые нагрузки сверху, рекомендуется просчитывать величину нагрузок с запасом.
    Деревянные балки перекрытия должны быть жесткими для обустройства пола на втором этаже и потолка на первом.
    Перекрытие должно иметь одинаковый срок службы, как и весь деревянный дом в целом

    Надежное перекрытие на этапе строительства обеспечит сохранность и предотвратит проведение ремонтных работ.
    Для пола очень важно оборудовать дополнительную тепло- и шумоизоляцию.. Схема деревянного перекрытия с разделенными балками

    Схема деревянного перекрытия с разделенными балками.

    Деревянные балки в качестве перекрытия выполняют все основные функции, и они отличаются от железобетонных плит более простой укладкой. Человеческой силы вполне достаточно, нет необходимости использовать тяжелую технику. Используя балки, можно существенно снизить общую нагрузку на фундамент. К достоинствам деревянных перекрытий относится и невысокая цена. А при правильной обработке и установке такая конструкция прослужит не один десяток лет.

    К недостаткам древесины можно отнести такой пагубный процесс, как гниение. Помимо того, к недостаткам изделий из дерева является высокая воспламеняемость при пожаре

    Для того чтобы минимизировать вероятность таких процессов, очень важно подготовить балки непосредственно перед монтажными работами. Для перекрытия лучше всего использовать хвойные породы дерева

    Для того чтобы избежать прогиба балки, не рекомендуется делать пролет более 5 м. Если пролет будет больше, обязательно нужно делать дополнительные опоры в виде колонн или ригели.

    Деревянные межэтажные перекрытия. Устройство перекрытий из дерева

    Пожалуй, это лучший вид перекрытий, он выгодно отличается простотой изготовления и доступностью материалов. К тому же для его создания используется только дерево, что обеспечивает экологическую чистоту при достаточной надежности. Устройство перекрытия по деревянным балкам не отличается особой сложностью, основные его составляющие:

    • несущие балки;
    • направляющие бруски;
    • черновой потолок;
    • основа пола верхнего этажа;
    • утеплитель;
    • гидроизоляция;
    • декоративное покрытие.

    Необходимую прочность и надежность всей конструкции придаст брус. Он может быть сплошным или склеенным из нескольких слоев. Хорошая замена бруса – цельные бревна небольшого диаметра. Также основой конструкции могут послужить доски, но подобные перекрытия имеют существенные ограничения по длине пролета и нагрузке.

    В принципе, балка может быть изготовлена из любой древесины, но лучше выбирать лиственницу или сосну. Дерево лиственных пород имеет несколько иную структуру и меньшее сопротивление на изгиб. Такое перекрытие может не выдержать постоянной нагрузки.

    На несущую конструкцию из параллельных балок монтируют основу будущего пола и потолка соответственно. Это может быть подготовленная доска или листовой материал на древесной основе. На готовую основу укладывают напольное покрытие (на втором этаже), а снизу делают полноценный потолок.

    Особенностью подобной конструкции является свободное внутреннее пространство, которое необходимо использовать. Его заполняют любым материалом с теплоизолирующими или звукопоглощающими свойствами. Это поможет сохранить тепло в помещениях и обеспечит достаточный уровень звукоизоляции.

    Полы межэтажное перекрытие из деревянных балок. Перекрытия досками 200 на 50 и другие ходовые размеры

    Вот какие балки на пролете 4 метра допускаются нормативами.
    Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

    Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.
    Деревянная балка более 6 метров : тонкости

    Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

    Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

    На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

    50х200 - перекрытие для проема 4 и 5 метров.

    Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

    Leo060147 Пользователь FORUMHOUSE

    Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

    Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

    Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

    Roracotta Пользователь FORUMHOUSE

    Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

    Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

    Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

    Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

    Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

    Видео деревянные перекрытия. Звукоизоляция

    Устройство потолочного перекрытия

    Правильно оборудованное потолочное перекрытие - это не только гарантия безопасной эксплуатации дома, но и гарантия комфортного пребывания в нем. Перекрытие потолка одноэтажного дома является границей, отделяющей внутреннее пространство от мансардного помещения. От правильно выполненной тепло- и звукоизоляции перекрытия зависят теплопотери и проникновение внешнего шума в дом. К перекрытиям потолка предъявляются следующие требования:

    • Несущая способность перекрытия должна соответствовать эксплуатационным нагрузкам, которые учитывают его общую массу, включая основные элементы конструкции и изоляционные материалы.
    • Верхний предел нагрузок не должен влиять на жесткость перекрытия, жесткость должна полностью исключать прогиб и деформацию перекрытия.
    • Тепло- и звукоизоляция должна быть выполнена с учетом показателей самых низких температур и шумовых нагрузок с улицы и с кровли. При этом должна быть выполнена звукоизоляция мансарды.
    • Перекрытие должно быть огнестойким, а в случае прокладки дымохода необходимо учитывать ряд дополнительных требований.

    Укладка деревянных балок

    Балочный потолок - самый популярный вид перекрытий на данный момент, это связано с тем, что материал относительно не дорожный и работы не слишком трудоемки. Само по себе дерево имеет отличные теплотехнические и акустические свойства, поэтому возможность проводимости им шума и холода полностью исключена. При устройстве балочного перекрытия не требуется специальной техники и оборудования. Двое взрослых силачей при опыте строительства могут выполнить перекрытие из деревянных балок.

    Выбор балок является ключевым моментом при устройстве перекрытия потолка, поэтому подходить к нему нужно крайне ответственно. От того, насколько правильно вы выберете материалы, зависит длительность эксплуатации будущего дома. Нагрузка на перекрытие перекрытия принята конструкцией равной массе, которая в зависимости от наполнителя может составлять от 250 до 300 кг на квадратный метр + временная нагрузка равная 100 кг на квадратный метр площади. Получается общий размер 350 или 400 кг / кв.м.Как правило, вместе с наполнителем рассчитывают нагрузку в 350 кг / кв. м площади. При длине пролета 4,5 метра сечение балки должно быть не менее 10 х 22 см. В качестве балок перекрытия могут быть выбраны балки влажностью не более 20%. Это означает, что брус, приготовленный из свежего хвойного дерева, должен был пролежать в сухом месте не менее 1 года. Идеальным вариантом признаны деревянные балки 3-летней давности изготовления, они не должны быть узловатыми, перекрестно-волокнистыми и с запутанной поперечной текстурой. Балки из хвойных пород деревьев обязательно должны быть антисептическими и иметь противопожарную пропитку.Лиственные породы деревьев не применяются для изготовления балок перекрытий.

    Балки деревянные могут применяться с максимальной длиной пролета 6 метров, оптимальный вариант принял длину 4,5 метра. Современные деревянные дома, как правило, имеют длину одной из сторон 9 метров. Посередине такого дома возводится еще одна несущая стена, перекрытие при этом выполняется сплошным, с опорой балок на две смежные несущие стены. Балка каждая и по отношению к другим должна располагаться в строго горизонтальной плоскости, все балки должны располагаться на одном уровне.Для этого их выравнивают методом прокладки под торцы по остаткам просмоленных досок, обрезать брус нельзя.

    Балки обычно укладываются на короткую сторону сруба с шагом 50 - 100 см, оптимальным расстоянием считается 60 см. Балки, по возможности располагайте параллельно друг другу, длинная сторона секции балки должна располагаться вертикально. Концы балок опирают в предусмотренные заранее пазы, оборачивают их двумя слоями рубероида или рубероида (кроме торцов) или обжигают.Нейтрализовать звуковые колебания, которые впоследствии могут передаваться на потолок, можно путем укладки концов балок на звукоизоляционную прокладку из войлока, пропитанного антисептиком или толстой резины. Концы балок должны быть подведены к прорезям на глубину 15 см. Каждую вторую балку крепят к железным скобам несущей стены, тем самым обеспечивается жесткость конструкции не только перекрытия, но и здания в целом. Для обустройства проема для дымохода установите дополнительную перекладину, которая служит опорой для балок.

    Обустройству проема для дымохода нужно уделить особое внимание, тем самым обеспечив пожарную безопасность жилища. Деревянные элементы должны располагаться от трубы дымохода на расстоянии 35 см. Дымоходы в местах прохождения перекрытий имеют прорезь, т.е. их стенки в этих частях толще на 1 кирпич. Если условия не позволяют оставить зазор в 35 см, то допустимо его уменьшить до 30 см, но при этом необходимо дополнительно изолировать трубу от асбестовой балки картоном толщиной 3 мм или войлоком, пропитанным глиняным раствором.
    Деревянная ригельная конструкция представляет собой, опираясь на поперечную неподвижную балку, балки перекрытий с помощью вырезок или металлических хомутов. На 1 балке может быть расположена только 1 перекладина, а на 1 перекладине может быть закреплена только 1 балка.

    При расчете шага балок необходимо сразу учесть расположение дымохода и в соответствии с ним уложить балки и расставить ригель.

    Устройство щита - потолок

    В одноэтажном доме, где планируется использовать чердак непосредственно, устройство виброизолирующего слоя и отдельную установку не предусматривают.Выполняйте подпиливание сразу из шпунтовых досок, которые служат одновременно основанием для изоляции и основанием для потолка. Доски для потолка должны быть одинакового размера и одного сорта, при их монтаже необходимо укладывать первый паз доски в стену. Карнизные потолочные доски из хвойных пород деревьев должны иметь толщину 25 мм, они подшиты гвоздями 70 мм со шляпками к балкам. Каждую доску нужно прибить к каждой балке молотком с помощью двух гвоздей, при этом направление выбрано наискось, порядка 450.Расстояние от края доски до шляпки гвоздя выбираем примерно 1 см.

    Тепло- и звукоизоляция

    Перед тем, как укладывать заполнитель между балками, в обязательном порядке проводят пароизоляцию перекрытия. В качестве материала можно применять полимерные мембраны, фольгированный утеплитель или пароизоляционную пленку. Пароизоляция прокладывается между балками на всю длину и ширину пролета, при этом материал должен перекрывать балку на всей ее высоте. Закрепите материал строительным степлером или тонкими деревянными рейками, которые закрепляют сверху вертикального края балки.

    В качестве изоляционных материалов применяется керамзит, минеральная вата, эковата, стекловата или пенопласт. Каждый из этих материалов подходит для утепления и звукоизоляции. Выбор может быть обусловлен личными предпочтениями: одни материалы самые дешевые, другие удобны при укладке. Все эти материалы в той или иной степени обладают влагопроницаемостью и могут потерять свои свойства из-за переувлажнения. Поэтому сверху любой из материалов нужно изолировать и пароизоляционным материалом.

    Поверх заготовки укладывают доску из черновых досок, на которую укладывают еще один слой из плотного дерева вмещающих плит.
    Подогреватель проема между трубой и деревянным настилом выполняется следующим образом: на 1 часть деревянных опилок возьмите 4 части глины, 1/3 части цемента и все это замесите 2 или чуть-чуть большей частью воды. С помощью формы сделайте элементы утеплителя из брусьев и просушите его под навесом до влажности 20%. Затем эти заготовки укладываются вокруг дымохода и фиксируются с помощью раствора идентичного состава.

    Устройство потолка

    Изнутри помещения потолок может быть из гипсокартона или плит ДВП, а также может быть оштукатурен. Слой штукатурки наносится на битумную черепицу из тонких реек, которые налипают на всю поверхность потолка. Сегодня рынок предлагает множество вариантов потолочных покрытий, поэтому штукатурка уже не так актуальна, как раньше.

    Устройство деревянных полов. Перекрытие между этажами: строим сами

    Перекрытия этажей в частном доме представляют собой конструкции, разделяющие высоту помещения, образующие перекрытия.Эти конструкции отделяют цокольные и мансардные помещения от основных. Они должны обладать достаточной прочностью, чтобы выдерживать нагрузку собственного веса и полезную нагрузку, которая оказывается мебелью, людьми и оборудованием.

    общее описание

    Размер полезной нагрузки на квадратный метр будет зависеть от назначения помещения и характера оборудования. Если речь идет об этой величине, не более 105 килограммов на квадратный метр. Для межэтажного перекрытия это значение увеличивается до 210 килограмм на квадратный метр.Перекрытие между этажами в частном доме должно быть прочным, под действием нагрузок они не должны прогибаться, допустимая величина прогиба для мансардного этажа - 1/200, тогда как в случае пролетов между этажами эта величина должна быть равно 1/250.

    Основные требования к потолкам


    При устройстве перекрытий необходимо обеспечить достаточную степень шумоизоляции, значение устанавливается нормами в проекте. Для этого заделайте щель в материале дока, только в этом случае звуки из соседних комнат будут раздаваться минимально.Потолки, разделяющие комнаты с определенным перепадом температур, должны соответствовать требованиям тепловой защиты. Это указывает на необходимость нанесения дополнительного слоя утеплителя. Любая конструкция, особенно деревянная, не способна противостоять длительному воздействию огня. Следует помнить, что каждый материал отличается определенным значением огнестойкости. Для железобетонных полов - 60 минут, если конструкция деревянная с засыпкой, а дно оштукатурено, то противостояние огню продлится 45 минут.защищен слоем штукатурки, способной противостоять пламени около 15 минут. При наличии деревянных полов, которые в процессе устройства не были защищены огнезащитными материалами, следует учитывать, что их огнестойкость еще ниже.

    Типы этажей


    Перекрытие этажей в частном доме может быть межэтажным, цокольным, цокольным или мансардным. По конструктивному решению несущая часть потолка может быть балочной или небалочной.В первом случае система состоит из балок и заполнения. Во втором строение выполнено из однородных элементов типа панелей или плит.

    Характеристики балочного перекрытия


    Перекрытие между этажами в частном доме может быть балочным, при этом отдельные элементы располагаются на равном расстоянии друг от друга, а элементы заполнения укладываются на балки. Последние выполняют роль ограждения. Балки могут быть металлическими, железобетонными или деревянными.

    Особенности строительства деревянных балок


    При строительстве частных домов в большинстве случаев используются балки из деревянных балок.Для балок существуют ограничения по ширине пролета, их можно использовать для мансардных этажей или межэтажных конструкций, у которых ширина пролета должна составлять 5 метров. Такие изделия изготавливаются из древесины хвойных или твердых пород, а на верхней стороне находится пол, то есть пол. Конструкция такого перекрытия предусматривает балки, подставку, пол и теплоизоляционный материал.

    Если вы решили построить перекрытие между этажами в частном доме своими руками на основе деревянных балок, то вам следует знать, что дом может иметь прямоугольный план.При этом необходимо перекрыть пролеты по направлению вдоль короткой стены. Для того, чтобы под собственным весом перекрытие не прогибалось, его элементы размещают на определенном расстоянии. Если необходимо построить перекрытие 3х4 метра, следует использовать балки 6х20, которые укладываются на 3-метровую стену. Если перекрытие межэтажное, балки должны находиться на расстоянии 1,25 метра друг от друга, в случае мансардного перекрытия расстояние увеличивается до 1,85 метра. Это указывает на то, что с увеличением ширины пролета расстояние между балками становится больше.

    Технология работ


    Если вы будете укладывать перекрытие между этажами в частном доме из дерева, то элементы сначала обрабатывают антисептиком. При опоре на бетонную или каменную стену концы заворачивают в два слоя рубероида, а балку вставляют в подготовленное гнездо. При этом элемент не должен доходить до задней стенки на 3 сантиметра, конец балки нужно сделать скошенным. Оставшееся свободное пространство заполняется теплоизоляцией, которую можно заменить пенопластом.

    На боковых гранях балок укреплены бруски 4х4 или 5х5, которые называются краниальными. Бруски закрепляются на валках из пластины перекрытия, плотно прижимаются друг к другу, к черепной планке крепятся саморезами. Когда выполняется перекрытие между этажами в частном доме, рекомендуется заранее рассмотреть фото. Это позволит понять, что конструкция требует установки утеплителя. Он будет выполнять роль звукопоглощающего слоя, а в мансардном этаже - функцию теплоизоляции.В качестве материала можно использовать пенопласт, керамзит, опилки, минеральную вату, стружку, солому, древесную листву. После фиксации катушки поверх уложите утеплитель. Между балками сначала уложите слой рубероида, пароизоляционную пленку или пергамин, загибая материал на пять сантиметров в балки. После наступает очередь укладки слоя утеплителя.

    Конструкция бетонного перекрытия


    Бетонные перекрытия между этажами в частном доме могут иметь разную форму. Если мы говорим о монолитных конструкциях, то это сплошная плита, толщина которой в пределах от 8 до 12 сантиметров.Используется бетон марки М 200, сама плита из расчета на квадратный метр, такое перекрытие может составлять 490 килограммов при толщине 200 миллиметров. Монтаж выполняется в несколько этапов, первый - это установка несущих балок на подготовленном участке, затем монтируется деревянная опалубка и на следующем этапе укладывается 6-миллиметровая арматура. На завершающем этапе заливается бетон. Толщина перекрытия между этажами в частном доме может быть равной указанному пределу, однако также важно правильно соорудить опалубку, которую иногда приобретают в готовом виде.Он состоит из балок, фанеры и треног. Если использовать опалубку из алюминиевых или деревянных балок, то мастер сможет построить потолок любой конфигурации.

    Заключение

    Перекрытие между этажами в частном доме из газобетона обычно делают из дерева, так как вес материала у основания стен не такой большой, чтобы выдерживать нагрузки бетона.

    Перекрытие - обязательный конструктивный элемент любого сооружения. Его предназначение - разделить комнаты по высоте.Вариантов изготовления перекрытий много, но базовыми из них всего три: деревянные, монолитные и сборные железобетонные плиты перекрытия. Выше сегодня сделать межэтажные потолки своими руками в полном объеме. Тем, у кого есть такое желание, поможет сегодняшняя статья. В ней подробно описано, как сделать перекрытие этажей в доме своими руками.

    Плита перекрытия

    Устройство межэтажных перекрытий неразрывно связано с созданием армопояса.Чтобы весь процесс ознакомления с материалом не вызывал лишних вопросов, следует сразу уточнить, всегда ли нужна броня, и если да, то зачем.

    Армопояс (армированный пояс) - это замкнутая (монолитная, железобетонная) конструкция, расположенная по контуру с целью равномерного распределения нагрузки.

    Наличие бронепоясов под балками плит перекрытия очаровательно в случаях, когда:

    1. В качестве фундамента дома применяют сборные фундаменты (из блоков ПБС) или фундамент неглубокого типа.Причина: в обоих случаях во избежание возможного разрушения фундамента вес перекрытий необходимо распределить по всей площади основания дома.
    2. Стены дома построены из пористых блоков: газоблока, пеноблоков и т. Д. Причина: перекрытия значительного веса будут создавать точечное давление на пористый материал, что не подходит для этого типа

    В зависимости от типа конструкции, Технология врезки балок в стены или опирания на них плит перекрытия может нести существенные изменения.Исходя из этого, в статье представлены варианты устройства перекрытий на примере кирпичных, блочных и деревянных типовых домов.

    Деревянные межэтажные перекрытия своими руками

    Деревянные межэтажные перекрытия состоят из: опорных балок, расположенных под черным полом (на котором есть звуко- или теплоизоляционный материал) и монтируемых поверх встречного полотна, на котором уложен дощатый пол. Перекрытие между этажами своими руками

    Перекрытия под деревянными балками предназначены для пролетов, ширина которых превышает 5 метров.

    Балки внахлест с балками могут иметь высоту от 140 до 240 мм и толщину от 50 до 160 мм. При монтаже они устанавливаются с шагом 60, 80 или 100 см. Как правило, первое и второе значения рассчитываются на основе расчетных нагрузок.

    Устройство деревянного межэтажного перекрытия начинается с подготовки балок. Концы балок перед установкой срезают под углом 60 градусов. После этого, чтобы снизить риск гниения древесины, эти же участки обрабатывают битумом и сушат.

    Первые смонтированные крайние балки. Следите за ними равными шагами с промежуточными перекрывающимися элементами. Как первой и последней задается точный горизонтальный уровень.

    Укладка бруса на кирпичную стену (рис. 1) сопровождается заделкой несущих элементов в «гнездо» (созданное в конструкции стен) на глубину d 160 мм в стену (каки минимум), расположенное в то же время на променаде. Зазоры между торцами балок и основанием стен заливают цементным раствором (при толщине стены 2 кирпича) или оставляют открытыми (толщиной 2.5 и более кирпичей). Кроме того, с целью увеличения несущей способности плит каждая 2-я 3-я балка укрепляется анкерами. Они должны закрывать балку с трех сторон (низ и боковые стороны) и заходить в стену примерно на 30-50 мм. Имис соединяются между собой соседними балками на внутренних стенах.

    Признак крепления деревянного бруса к блочной стене бетонного моста составляет (рис. 2). Онаж устраивается под балкой, и ровно до деревянного ящика, уходящего в стену на такой же глубине.Сама балка встраивается в стену на такой же минимум 160 мм. Сзади короба устраивается утеплитель, а сбоку балки создается зазор, обеспечивающий вывод влаги.

    При опоре балок на брус, брусчатку и каркасно-щитовые стены несущие элементы просто врезаются в верхний венец.

    Как сделать монолитный межэтажный потолок своими руками фото, видео

    Межэтажное монолитное (межэтажное), железобетонное перекрытие представляет собой каркас из стали или стеклопластика, залитый бетоном прямо на строительной площадке.

    Монолитные перекрытия для пролетов до 3 метров в длину.

    Устройство монолитного межэтажного перекрытия начинается с устройства опалубки. Следуя из элементов диаметром 1 8-16 мм, вяжется арматурный каркас. В конце плиты перекрытие заливается бетоном. Опалубку м демонтируют не ранее, чем через 3 20-30 дней после бетонирования.

    Приз монолитно-плитный перекрытие над кирпичной стеной армопояс каки обычно не делается (из рис.3). Глубина опоры не должна быть меньше 2 9 см. При этом за плитой (в кирпичной кладке) следует устраивать утеплитель, выводящий мост на холод (часть которого имеет меньшее значение термического сопротивления).

    Узел примыкания перекрытия к стене из газобетона (газоблока) имеет в наличии железобетонную перемычку (на рис. 4). Опора на стены также имеет минимальное значение веса 1 90 мм. Между дополнительным блоком и печкой должен располагаться утеплитель (желательно 1-2 слоя).

    Монтаж в сборные железобетонные перекрытия

    Колонны сборные железобетонные - изделия заводского изготовления . На сегодняшний день производители выпускают плиты полнотелого, полого и ребристого типа. В отличие от последнего, первые два типа плит более приемлемы для использования в частном загородном строительстве.

    Плиты перекрытия сборные пролетом до 1 9 м.

    Монтаж в сборные железобетонные перекрытия осуществляется автокраном.Плиты укладываются на слой раствора слоем до 2 20 мм. Кромес это, под обеими сторонами плиты помещается арматура (делается по желанию). Это значительно упрощает дальнейшее выравнивание железобетонной конструкции. На последнем этапе заделываются швы, оставшиеся между плитами.

    Чтобы снизить риск замерзания железобетонных элементов перекрытия, пустоты на концах пустотных плит следует заполнить минеральной ватой 1 на глубину 20-30 см.

    В процессе монтажа межэтажных перекрытий они будут сталкиваться с местами, где установка сборных плит становится невозможной (например, в дымоходе, вентиляционном канале и т. Д.).). В таких случаях делают монолитные участки - в полном монолитном перекрытии.

    Железобетон с пустотной плитой, опирающейся на кирпичную стену, должен заходить на ее глубину не менее 4 120 мм (рис. 5). Накладка снаружи с должной изоляцией. Фиксация плит внутренних стен стен сопровождается анкеровкой (закреплением плит, расположенных друг напротив друга, и креплением плит с внешними стенами).

    Атта укладывая плиту на стену из газобетона, вместе с анкеровкой, под железобетонную опору устанавливают армопояс (на рис.6). Междуусным блоком, армопоясом и печкой устроена изоляция

    .

    • Каковы в целом требования к конструкции?
      • Требования к цокольному этажу
      • Межэтажные перекрытия
      • Мансардный этаж
    • Промежуточные перекрытия из дерева и способ их устройства
    • Плита перекрытия монолитная
    • Полы железобетонные своими руками

    Межэтажное перекрытие - одна из основных составляющих дизайна частного дома, поэтому от того, насколько она качественная, зависит прочность всей конструкции.При работе с полом строитель должен понимать, что он должен быть настолько прочным, чтобы легко выдерживать собственный вес, а также вес всех внутренних перегородок и всей мебели на полу, вес владельцев дом. Он должен быть прочным и ни в коем случае не гнуться, чтобы избежать опасности обрушения.

    От надежности перекрытия зависит долговечность всей конструкции в целом.

    Однако иногда прогибов все же невозможно полностью избежать, поэтому существуют правила, согласно которым конструкция считается безопасной.Если потолок деревянный, то максимальный прогиб не должен превышать 0,6%. Если мы говорим о стальном перекрытии, то это максимальное число равно 25%. Такая конструкция отвечает за жесткость и устойчивость конструкции частного дома, поэтому поперечная жесткость пола также должна быть максимально большой. Исходя из всех требований, необходимо сделать вывод, что это должен делать сам специалист или очень хорошо осведомленный человек.

    Но и на этом перекрывающиеся функции не заканчиваются! Сделав его, вы должны быть уверены, что он не только прочный, но и полностью огнестойкий и перепады температур в помещениях или наличие камина не создадут пожар.Также по желанию можно добавить такие полезные свойства, как звукоизоляция, теплоизоляция, гидроизоляция.

    Работы по устройству перекрытия следует проводить в соответствии с конструкцией и устройством вашего дома, его стен, перегородок и фундамента. Очень важно учесть и по возможности проконсультироваться со специалистами в этой сфере, если вы решили выполнить работу самостоятельно.

    Например, если ваши стены имеют каркасную конструкцию, а фундамент столбчатый, то при использовании железобетонных перекрытий здание обрушится.

    Такие особенности работы, как эта, вы должны знать, прежде чем приступить к работе.

    Каковы в целом требования к конструкции?

    Пожалуй, для начала стоит разобраться, какие общие требования и правила существуют в отношении устройства перекрытий, начиная с фундамента и заканчивая кровлей. Рассмотрим их в том порядке, в котором обычно строится здание. Конструкции домов совершенно разные, поэтому рассмотрим для примера самые распространенные.Во многих домах есть подвал, поэтому первое межэтажное перекрытие будет подвалом. Он отделяет подвал от первого этажа частного дома.

    Вернуться к содержанию

    Требования к цокольному этажу

    Как вы, наверное, уже догадались, именно на эту конструкцию приходится наибольший вес и нагрузка. В первую очередь, это вес всех внутренних перегородок, а в том случае, если они являются несущими, то вес всех предметов, которые опираются на эти несущие стены.Да и сам по себе первый этаж, очевидно, будет содержать очень тяжелые предметы мебели (по мнению многих, именно на первом этаже есть камин и кухня). Хотя в конструкции нижнего этажа есть положительные моменты, облегчающие работу: вес именно этой конструкции, какой бы тяжелой она ни была, помогает выдерживать сам фундамент, в отличие от межэтажных и чердачных этажей.

    Не следует забывать, что если в вашем подвале нет отопления, следует сделать качественную изоляцию тепла и пара.Пароизоляцию следует ставить на утеплитель, поверх него, так как диффузия водяного пара будет перемещаться из отапливаемого теплого помещения первого этажа прямо в нижнее холодное помещение подвала. При теплом цокольном этаже с обогревом инструкция по его возведению ничем не отличается от обычного межэтажного перекрытия. Если в рассматриваемом помещении повышенная влажность или предусмотрена протечка, это помещение следует оборудовать гидроизоляцией.

    Вернуться к содержанию

    Межэтажные перекрытия

    Перекрытия, отделяющие жилые комнаты друг от друга, называются межэтажными.Здесь очень важно, какую конструкцию пола вы выберете. Необходимо установить точный баланс между собственным весом потолка и несущей вытяжкой стен. Этому стоит уделить особое внимание, так как нередки случаи, когда необходимо установить дополнительные несущие стены, чтобы значительно сократить пролёт. Также может потребоваться отказаться от покупки слишком тяжелой мебели.

    Если вам нравится спокойная, тихая обстановка, то в таких помещениях, как спальня, при желании можно установить звукоизоляцию.В ванной не забывайте о гидроизоляции, во избежание скопления влаги в потолках.

    Вернуться к содержанию

    Мансардный этаж

    Работа такого потолка - отделить жилище от мансарды. Самое главное, что вы должны сделать при строительстве этого пола, - это позаботиться о термозащите. Следует помнить, что утеплитель со временем может потерять изоляционную способность, поэтому ему необходима защита от влаги.В этом поможет установка пароизоляции, которую следует разместить под утеплителем. Если у вас крыша из металла, слой утеплителя поможет избавиться от шума.

    Итак, с основными правилами и требованиями мы разобрались, теперь следует перейти к рассмотрению видов межэтажных перекрытий и инструктировать, как сделать перекрытие между этажами своими руками.

    Итак, типов этажей:

    • этажей деревянные;
    • промежуточных этажей из монолита;
    • железобетонных сборных этажей.

    Вернуться к содержанию

    Промежуточные полы из дерева и способ их устройства

    Состав межэтажного деревянного перекрытия можно описать следующим образом: опорные балки, черновой пол, подготовленный заранее снизу (при желании с утеплителем), и устанавливаемые сверху контр-рельсы, являющиеся основанием для пола из досок. . Максимальная ширина пролетов для такого типа перекрытия - 5 метров. Рассчитав нагрузку, которую придется выдержать деревянному перекрытию, можно выбрать параметры балок.Высота у них может быть от 135 мм до 240 мм.

    Толщина от 50 мм до 160 мм. Шаг установки - 60, 85 или 100 см в зависимости от выбранных размеров балки.

    Устройство потолка происходит от подготовки балок. Концы всех балок перед началом работы следует обрезать, соблюдая угол в 60 градусов. Далее эти участки следует подвергнуть обработке битумом, а затем просушить. Последовательность работ следующая: сначала укладываются крайние, боковые балки, затем промежуточные.При работе соблюдал тот же шаг. Не забывайте, что вся конструкция должна быть ровной по горизонтали.

    Если деревянная балка должна опираться на кирпичную стену, это возможно только при наличии в стене гнезда, специально оставленного при строительстве стены. Минимальная глубина розетки 170 мм. Если в процессе работы между торцами балок и стеной появляются пустоты, их следует удалить цементным раствором. Чтобы усилить перекрытие, увеличить его несущую способность, каждую третью балку необходимо укрепить анкерами.

    Если балка крепится к стене из блоков, нужно сделать железобетонную перемычку. Устанавливается под саму балку и вводится в стену на глубину не менее 175 мм. Балка вставляется в стену, как и в предыдущем варианте. Сзади короба устанавливают утеплитель, в боковых балках оборудуют щели, предназначенные для отвода влаги. Если стены из бревен, брусков или щитов, нужно просто спилить верхний венец.

    Основные требования к потолкам при строительстве дома - это долговечность, низкая звукоизоляция, прочность, повышенная водонепроницаемость, огнестойкость и жесткость.Все это касается и подвала, и чердака, и, конечно же, межэтажных перекрытий. Основными видами межэтажных перекрытий являются монолитные железобетонные балки, монолитные железобетонные балки и сборные железобетонные плиты перекрытия. Чаще всего используются перекрытия по деревянным балкам.

    Что такое перекрытие по конструкции и какие плиты

    Ниже вы узнаете, что такое перекрытия в строительстве и каковы особенности их монтажа.

    Перекрытия являются основными конструктивными частями здания. Удельный вес полов и этажей составляет 18-20% от общей стоимости дома.

    Какие плиты перекрытия используются в строительстве? Перекрытия состоят из несущей части, которая передает нагрузку на стены или отдельные опоры, и ограждающей части, в которую входят полы и потолки. Перекрытия должны соответствовать требованиям прочности, жесткости, огнестойкости, прочности, звукоизоляции, теплоизоляции.

    Какие материалы используются при устройстве настилов пола? По материалу несущая часть перекрытия может быть на деревянных и стальных балках, а также железобетонных. Конструкции железобетонных межэтажных перекрытий делятся на сборные, собираемые из сборных сборных элементов, и монолитные, бетонируемые на месте возводимого здания.

    Перекрытие перекрытий деревянными балками и их габариты

    Деревянные перекрытия состоят, как правило, из балок, являющихся несущей частью конструкции перекрытия, межбалочного заполнения, предназначенного для звукоизоляции или теплоизоляции, и отделочного слоя потолка.

    Верхний слой межствольного объема - это обычно звуко- и теплоизоляционные наполнители, нижний слой - поддерживающая изоляция, называемая перетяжкой.

    В качестве деревянных балок перекрытия чаще используются деревянные балки прямоугольного сечения. Вдоль стержней к их боковым сторонам прибивают черепные стержни, чтобы поддерживать на них свертывание. Прутки размером 40 × 50 мм покрывают антисептиком и прибивают к ним гвоздями d = 4,5 мм, 1 = 125 мм через 300 мм.

    Для межэтажных перекрытий используются деревянные балки двух типов: ДБ - с черепными брусками, закрепленными с двух сторон, и ВО с брусками, прибитыми с одной стороны.

    Концы балок скашивают, чтобы увеличить поверхность испарения влаги с балок и обеспечить воздушный зазор между концом балки и кладкой. Расстояние между слоями балок от брусков принимают от 600 до 1100 мм.

    Крепление деревянных балок перекрытия с видеоинсталляцией

    В качестве катушки, на которую укладывается изоляция, рекомендуется использовать экраны.Щиты для накатки бывают двух типов: ЩС - с твердой опорой щита на черепные палки или полки из клееного бруса и ЩП - с опорой на балки с помощью поперечных реек.

    Наряду с деревянными щитами используется перекрытие из ребристого или пустотелого гипса или легких бетонных блоков, которые несколько тяжелее деревянных, но негорючие и устойчивые к гниению. Чтобы добиться необходимой звукоизоляции от переноса по воздуху, делают глинистый шлам толщиной 20–30 мм, поверх которого укладывают засыпку из шлака или сухого прокаленного песка толщиной 60–80 мм.

    Засыпка и смазка повышают звукоизоляцию потолка. Смазка закрывает зазоры между накатными досками и протекает в местах стыка с балками, засыпка из пористого материала поглощает часть звуковых волн.

    Над холодными цокольными этажами, цокольными этажами и мансардными этажами засыпка - теплоизоляция.

    Конструкция деревянного перекрытия представляет собой дощатый настил из строганных шпунтованных досок. Крепление деревянных балок перекрытия осуществляется гвоздями к лагам плит, укладываемых поперек балок на расстоянии 500-700 мм.

    Под всей площадью пола, благодаря лагам, создается сплошная воздушная прослойка, которая сообщается с воздухом через помещения, расположенные в полу по углам помещений. Таким образом обеспечивается вентиляция подпольного пространства и отвод из него водяного пара.

    При укладке деревянных балок перекрытия в месте пересечения бревна с балками используются эластичные подкладки из двух-трех слоев рулонного материала или полужесткого оргокартона, что увеличивает изоляцию пола от передачи звуков.

    Для уменьшения высоты перекрытий между перекрытиями с деревянными балками пол укладывают прямо по балкам, но отсутствие лага ухудшает звукоизоляцию и затрудняет выравнивание пола при укладке.

    Промежутки между стеной и полом заделывают деревянными брусками фасонного профиля. Брус, прибитый к полу, называется галтелем, к стене - плинтусом. В этом случае вентиляция подполей осуществляется через щелевой плинтус или вентиляционные решетки в плинтусах.

    Нижняя поверхность деревянных полов - потолок - обита листами сухой штукатурки или оштукатурена на стенах.

    Для поддержки концов деревянных балок на каменных стенах в последних, как правило, оставляют гнезда. При входе в холодное время года в гнездах наружных стенок из помещения влажного воздуха водяной пар будет конденсироваться при прикосновении к холодным стенкам гнезда. Поэтому при опоре деревянных балок на каменные наружные стены торцы балок защищаются от конденсационного увлажнения и гниения - обрабатываются антисептиком - 3% раствором фторида натрия на длину 750 мм, а боковые поверхности концы балок заизолированы двумя слоями наждачной бумаги, чтобы изолировать их на смоле.Гнезда для балок делают таких размеров, что по их концам есть зазоры шириной 20-30 мм. Промежутки плотно заполняются раствором, что предотвращает попадание на торцы балок водяного пара из помещения. Концы балок не склеивают балки, что дает возможность испарению влаги из дерева, а водяной пар уходит из гнезда через кладку.

    Предполагается, что глубина заделки составляет 180 мм. Между концом балки и кладкой следует оставить зазор не менее 30 мм, чтобы не допустить контакта конца балки с кладкой и обеспечить испарение с нее влаги.

    Видео «Плиты на деревянных балках» поможет лучше понять техпроцесс:

    Укрепление и устройство деревянных балок перекрытия

    Для усиления деревянных балок перекрытия с целью повышения их жесткости и устойчивости концы балок прикрепляют (закрепляют) к стенам. Стальной анкер одним концом прикреплен к балке, а другой конец заделан в стену. Якоря ставим через балку.

    При опоре балок на внутренние стены их концы закрепляются и изолируются от кладки двумя слоями рубероида.Из соображений звукоизоляции и противопожарной защиты зазор между балками и стенками гнезд заделывают раствором. Концы балок через каждые 3 балки соединяются стальными пластинами сечением 6 × 50 мм.

    Для устройства перекрытия деревянные балки в сантехнических узлах укладывают сплошным настилом из рифленых брусков толщиной 50-60 мм, на настил приклеивают гидроизоляционный ковролин, а поверх него укладывают чистый пол, например, керамическую плитку или керамогранит на слое цементного раствора, армированный тонкой проволокой.

    Нижняя часть балки должна быть закрыта для лучшей вентиляции. Необходимо обработать антисептиком все деревянные элементы потолка. Особенностью мансардных перекрытий по деревянным балкам является наличие утеплителя, уложенного между балками.

    При установке деревянных балок перекрытия снизу под штукатуркой устраивают пароизоляцию из рулонного материала, предохраняющую древесину от гниения при увлажнении в холодное время года за счет проникновения водяного пара с верхнего этажа в перекрытие. мансардный этаж.

    Для защиты утеплителя чердаков от смещения и уплотнения при ходьбе по нему балки укладываются досками в направлениях вероятного движения.

    Балка перекрытия монолитная железобетонная

    Балочные железобетонные перекрытия изготавливаются из балок Т-образного профиля и заполнений между ними. В качестве засыпки используют рулон из гипсобетонных или легкобетонных плит толщиной 80 мм и длиной 395 мм, армированных деревянными рейками, каркасы прямоугольной формы для межэтажных перекрытий или легкобетонные плиты с перекрытием. толщиной 90 мм и длиной 385 мм, армированные стальными сварными сетками для мансардных этажей.Чтобы изолировать воздух от передачи звука, зазоры между барабаном и балками заделывают раствором, а на барабан заливают шлак или другую изоляцию.

    Вместо набегающих использованы легкие двупустотные камни - вкладыши высотой 250 мм и длиной 195 мм. Промежутки между камнями и балками тщательно заполняются цементным раствором. Это увеличивает жесткость плиты и придает ей прочность. Заполнение швов обеспечивает улучшение звукоизоляции.

    Для использования в балочных монолитных железобетонных перекрытиях с разной по величине полезной нагрузкой одних и тех же типов балок устанавливаются разные расстояния между их осями - 600, 800 и 900 мм с плитами и 600 мм при заполнении камнями - вкладышами.При этом ширина слябов, валков соответственно составляет 510, 710 и 910 мм, футеровки - 510 мм.

    Теплоизоляция в балочных перекрытиях размещается между балками с использованием пластин из минеральной ваты в качестве теплоизоляции.

    Элементы балочного перекрытия имеют относительно небольшой вес и поэтому используются в зданиях, оборудованных краном малой грузоподъемности - до 1 тонны.

    Перекрытие монолитное небалочное железобетонное и сборное перекрытие

    В железобетонных перекрытиях без балок плиты толщиной 150–200 мм непосредственно опираются на колонны, в верхней части которых имеются уширения, называемые капителями.

    Сетка колонн с плоскими балками бывает квадратной или близкой к квадратной с размером сторон 5-6 м.

    Безрамные монолитные железобетонные перекрытия используются при высоких нагрузках и при необходимости имеют ровный потолок.

    Железобетонные перекрытия в виде перекрытий используются в кирпичных домах. Для устройства полов в кирпичных домах используются перекрытия высотой 220 мм с круглыми пустотами. Профнастил в виде перекрытия состоит из плоских или ребристых однотипных элементов, уложенных вплотную друг к другу и соединенных между собой путем заполнения промежутков между ними цементным раствором.Уложенные вплотную друг к другу элементы образуют прочную конструкцию пола, состоящую из несущей железобетонной части, звуко- и теплоизоляционного слоя и конструкции пола. Для настила в виде профнастила не требуются балки, опорами для настила служат балки или стены.

    Для устройства сборных плит перекрытия пролетами 9 и 12 м используется предварительно напряженный многопустотный перекрытие высотой 220 и 300 мм, а для покрытий - ребристый пол типа «Т» и «2Т».

    При устройстве железобетонных полов в санитарных помещениях в конструкцию пола вводится гидроизоляционный слой.Для этого на настил или панели обычно наклеивают 1-2 слоя рубероида на битумной мастике. В местах примыкания к стенам или перегородкам гидроизоляция поднимается до 100 мм.

    Чаще оклеенную гидроизоляцию полов в санузлах заменяют цементно-песчаной стяжкой толщиной 30 мм из цементного раствора 1: 3. Цементно-песчаная стяжка заделана 3% раствором алюмината натрия. Такая стяжка - вполне надежная и более простая защита от проникновения воды через перекрытие, чем оклейка рулонным материалом.

    Также применяется гидроизоляционная стяжка из цементно-песчаных растворов с добавлением хлорного железа, снижающих водопроницаемость.

    В мансардных перекрытиях поверх железобетонных перекрытий или панелей сначала укладывают пароизоляцию из одного или двух слоев пергамина или толкожи на соответствующую мастику, а затем слоя утеплителя. В качестве утеплителя, как правило, используют шлак, керамзит или другие материалы. Для уменьшения веса и сложности используются утеплители - фибролит, плиты из ячеистого бетона, минеральная вата и другие.

    Устройство и установка полов по деревянным балкам. Балки деревянные

    Перекрытия - это важнейшие конструктивные элементы любого частного или загородного дома. В этой статье мы постараемся рассмотреть максимально подробно. Особенности устройства и монтажа потолков по деревянным балкам.

    Перекрытие - это горизонтальная конструкция, разделяющая высоту здания. Перекрытия воспринимают нагрузки от мебели, оборудования и людей в помещении, а также соединяющие между собой несущие стены служат элементами, обеспечивающими устойчивость конструкции.

    В зависимости от расположения различают цокольный, цокольный, межэтажный и мансардный этажи. По своей конструкции перекрытия балочные или балочные.

    Какие требования к перекрытию?

    Потолки в первую очередь должны обладать необходимой прочностью. , чтобы выдерживать собственный вес и действующие на них нагрузки (равномерно распределенные или сосредоточенные).

    Согласно (точнее, в более актуальной версии свода правил СП 20.13330.2011 «Нагрузки и воздействия») перекрытие в жилых домах должно выдерживать равномерно распределенную нагрузку не менее 200 кг / м² . Однако на практике межэтажные перекрытия в частном загородном доме обычно рассчитывают на большую нагрузку, а мансардные этажи - на меньшую. Особый расчет необходим, когда предполагается сосредоточенная нагрузка значительных размеров - большая ванна, спа-бассейн, бойлер, рояль и т. Д.

    Еще одно требование - перекрытие должно быть твердым , то есть не прогибаться под действием нагрузок (допустимый прогиб - от 1/200 пролета для мансардных этажей и 1/250 пролета для межэтажных перекрытий), и также не будьте неустойчивыми, то есть не качайтесь при перемещении мебели или перемещении людей.

    Балки из неклееной древесины часто имеют высокий процент влаги, которая может деформироваться во время эксплуатации здания. Неклееный брус может перекрывать пролет не более 6 м.

    Кроме того, перекрытия предназначены для защиты помещения от проникновения воздушного и ударного шума из помещений, расположенных сверху или снизу. В конструкции балочного перекрытия Для подавления шума между опорами устанавливают плиты утеплителя из минеральной ваты. Уровень шума в помещении зависит от толщины слоя утеплителя.Обычно создают слой утеплителя толщиной 150 мм.

    Бывают случаи, когда балки перекрытия должны частично оставаться в интерьере, а толщина деталей, скрытых за подушкой потолка, недостаточна для того, чтобы проложить между ними плиты, необходимые для обеспечения хорошей толщины утеплителя. Затем можно установить каркас из деревянных брусков поверх балок, также заполненных плитами из минеральной ваты. Наиболее эффективное решение с точки зрения звукоизоляции - это перекрытие, состоящее из двух контуров деревянных балок (как вариант, разнонаправленных), не соприкасающихся друг с другом.Каждый контур заполнен звукоизолирующим материалом.

    Перекрытие необходимо утеплить. в том случае, когда он отделяет комнату с перепадом температур

    В зданиях из бревна и бруса имеет смысл опирать балки обоих этажей на несущие стены: осадка этих стен примерно одинакова, а значит, перекрытия не будут перекосами

    Балки перекрытия деревянные

    Перекрытия по деревянным балкам обычно устраивают в деревянных и , но чаще используются в коттеджах с каменными стенами (керамический кирпич, пеноблоки и газобетонные блоки и т. Д.).). Такие перекрытия легкие, быстрые и недорогие по сравнению с другими видами перекрытий. Однако они не лишены недостатков. Прежде всего, деревянные балки меняют размеры при колебаниях температуры и влажности, что может привести к их деформации.

    Наиболее частой проблемой, возникающей при эксплуатации деревянных полов, является их хрупкость, колебания под действием нагрузок, что приводит к сокращению срока службы дома в целом. Причины, вызывающие это колебание, могут быть разными.Во-первых, недостаточная жесткость балки, особенно в случае большого пролета. Во-вторых, неправильное расположение балок, когда вместо ряда опор, уложенных вдоль короткой стены, вдоль длинной стены находится небольшое количество балок. Даже при достаточном сечении этих балок может быть заметна амплитуда их колебаний за счет собственного веса (в сочетании с нагрузкой на них). В-третьих, нестабильность может быть вызвана неправильным закреплением балок на стенах, например, когда балка опирается на деревянную точку стены, а не укладывается в паз, вырезанный в бревне.

    Кроме того, существует опасность древесного грибка и . Чтобы свести к минимуму деформацию и вероятность загнивания балок, имеет смысл использовать только просушенную на 8-12% древесину. Для дополнительной защиты от гниения их обрабатывают антисептиками (биозащитными составами). Однако их продолжительность, как правило, не превышает 3-5 лет, поэтому специалисты не рекомендуют использовать сушеную древесину, полагаясь только на антисептик. Для продления срока службы деревянных конструкций в доме должен поддерживаться стабильный температурно-влажностный режим.

    В целях пожарной безопасности дымовые трубы следует отделять от деревянных полов специальными коробами, заполненными негорючим теплоизоляционным материалом (обычно минеральной ватой).

    К недостаткам деревянных полов можно отнести также повышенную пожароопасность, в связи с чем балки обычно обрабатывают антипиренами (антипиренами), например Neomid 530-540, Senezh ognebio prof или Pirex Firebio Prof.

    Экономичный вариант настила - на брусьях толщиной 50-80 мм и высотой 200-300 мм из неклееной древесины (обычно хвойных пород).Часто во избежание боковых деформаций широкие балки армируют деревянными подкосами. У опор такого типа есть ряд недостатков. Во-первых, приобрести продукцию приемлемого качества довольно проблематично. Как правило, балки имеют высокий уровень влажности (так как не проходят камерную сушку), что приводит к заметному изменению их геометрии в процессе эксплуатации здания.

    Кроме того, в них могут быть скрытые изъяны, снижающие их грузоподъемность.Во-вторых, размер пролета, который может перекрыть неклееный брус максимального сечения, не превышает 6 м, что зачастую невелико. Кроме того, шаг таких опор будет относительно небольшим (например, в случае пролета 4,5 м с самой подножкой 50 x 200 мм шаг между осями досок обычно составляет 500 мм), что может тоже можно отнести к их минусам.

    Все эти дефекты лишены более дорогих балок - в виде ламельных досок (без изъянов), склеенных между собой (балки из клееного бруса).Размеры сечения стандартных клееных опор варьируются от 140 х 50 до 200 х 200 мм, но при необходимости их сечение может быть увеличено. Балки этого типа, размер которых не создает затруднений при транспортировке, могут перекрывать пролет до 12 м. Добавим, что клееные опоры намного прочнее неклеенных того же сечения. Некоторые фирмы изготавливают гнутоклееный брус: чаще всего они нужны для создания полов оригинальной формы помещения, где опоры частично просматриваются в интерьере.

    Сечение и размещение балок перекрытия - параметры взаимозависимые, их выбирают исходя из длины пролета, предполагаемой нагрузки на перекрытие, удобства заполнения пространства между опорами звуко- или теплоизоляционным материалом необходимых размеров . Выбор сечения обусловлен еще и необходимостью сделать балки элементом интерьера. Обычно балки укладывают параллельно невысокой стене помещения. Но если в архитектурном проекте предусмотрены опоры, расположенные вдоль длинной стены (как правило, это балки, которые видны из комнаты), то следует принять меры против их прогиба или колебаний: например, использовать специальные клееные балки, армированные металлом. армирование, установить под балки опорные столбы или армировать перекрытие поперечными балками и т. д.

    Бывают ситуации, когда деревянная балка перекрытия одним концом опирается на деревянную стену, подверженную сквознякам, а другим - на конструкцию, не дающую атмосферных осадков (например, кирпичную или бетонную стену). В этом случае, во избежание нахлеста перекрытия при эксплуатации здания, мы применяем следующее решение: вдоль жесткой стены устанавливаем столбы (деревянные, бетонные и др.), На них крепим специальные винтовые домкраты, на на которую ставим опорную балку, а на ней концы балок перекрытия.По мере оседания деревянной стены регулируем домкраты, уменьшая высоту столба и сохраняя ровность потолка.

    Сечение и шаг столбов определяются по предварительному расчету. Немаловажен и эстетический фактор: если в интерьере оставить опорные столбы, то есть смысл сделать шаг их расположения побольше, если они скрыты отделкой комнаты, то этот шаг можно уменьшить. При размещении опор за отделкой помещения необходимо предусмотреть возможность доступа к домкратам: например, закрыть их съемной декоративной накладкой.

    В последнее время у деревянных балок перекрытия появились серьезные конкуренты - балки LVL-балки (сокращенно от английского Laminated Veneer Lumber - клееная балка), балки на основе плит OSB, металло-деревянные балки и т. Д.

    Для крепления балок на стены из бруса или бревна используются разные решения

    Первый - это глубиной концевых частей не менее 70 мм в пазах, вырезанных в стенках (иногда паз заполняется изоляционным материалом для предотвращения скрипа.) Также практикуется соединение типа «ласточкин хвост» и т. Д. Если крепление балки подразумевает обрезку ее концов, стоит иметь в виду, что, соответственно, обрезка составляет не более 1/4 высоты балки. К сожалению, торцы часто подшиваются полудревесом, значительно уменьшая поперечное сечение бруса, что приводит к образованию протяженных трещин в зоне распила, снижению жесткости опоры, что сокращает срок службы постройки.

    Другой способ соединения - с помощью специальных опор из оцинкованной стали (зажимы, кронштейны, уголки и т. Д.)). Их плюс - технологичность и скорость монтажа. Есть опоры с открытым и скрытым монтажом. Последние используются, когда балки должны быть видны в интерьере (пример такого крепежа - пластина Т-образной формы, входящая в паз на конце балки длинным уступом). Балка крепится к опоре саморезами по металлу, а сама опора крепится к стене саморезами по металлу или саморезами для глухаря большого сечения.

    Ряд специалистов критически относятся к использованию таких опор при креплении балок к ограждающим стенам.Ведь согласно вышеприведенным СНиПам металлические элементы, используемые в условиях, при которых может возникнуть конденсат, должны быть отделены от древесины слоем гидроизоляции. Между тем, если балка перекрытия соединяется с ограждающей стеной, металлические крепления опор могут находиться в зоне точки росы. По мнению специалистов, это приведет к появлению темных полос на поверхности древесины в области таких креплений.

    При использовании стальных опор для соединения балок перекрытия со стенами внутри помещения (где нет опасности образования конденсата) этой проблемы не возникает.В каменных (кирпич, пенобетон и др.) Ограждающих стенах для крепления деревянного бруса еще на этапе их строительства создают так называемое гнездо, в которое вставляется брус.

    Глубина укладки опоры - не менее 150 мм. Конец балки тщательно обрабатывают антисептическими составами и подрезают под углом, чтобы его конец не пропитался влагой. Причем, чтобы отделить дерево от камня, торец бруса оборачивают гидроизоляционным материалом (чаще всего рубероидом или битумным стеклопакетом), оставляя торец открытым, чтобы не было препятствий для свободного удаления водяного пара из лес.Балку обычно кладут на антисептическую деревянную катушку, закрепляют в гнезде поверх гидроизоляционного слоя, механически фиксируя к нему.


    Для крепления деревянного бруса в каменной стене создается специальное гнездо еще на этапе ее строительства.

    Согласно требованиям вышеперечисленных СНиП, глухое строительство деревянных конструкций в каменных стенах не допускается. , значит, гнездо должно вентилироваться. Кроме того, чтобы в стене не появлялись мостики холода, ее следует заполнить теплоизоляционным материалом (например, паклей), не создавая препятствий для движения воздуха.

    "Пирог" внахлест

    Балочный потолок конструкции бывает разный. Чаще всего пространство между балками заполняется утеплителем в виде плит из базальтового волокна, выполняющих тепло- и звукоизоляционную функцию. Толщина слоя утеплителя рассчитывается исходя из поставленных перед ним задач. Так, для межэтажного перекрытия, где важна только защита от шума, слой утепления составляет от 50 до 150 мм. Более толстый слой позволит более эффективно изолировать комнату от шума из соседней комнаты.Слой толщиной, например, 100 мм формируется, как правило, из пластин толщиной 50 мм, уложенных в два слоя со швами внахлест.

    Обычно в зазор между балками укладывают тепло- и звукоизоляционный материал, защищая его от влаги пароизоляционной пленкой снизу, а сверху - гидроизоляционной пленкой.

    Для обеспечения долговечности утеплителя его необходимо защищать от влаги. Для этого его снизу закрывают пароизоляцией (обычно пленочного типа), отсекающей водяной пар, стремящийся вверх из нижних помещений здания.К тому же пароизоляция не проникает в помещение посторонним запахам. Пароизоляцию кладут либо на нижнюю поверхность балок, либо так, чтобы она огибала балки. Укладывается без зазоров, с нахлестом швов валков и проклейкой стыков специальными лентами (при этом некоторые специалисты рекомендуют разрезать в месте загиба, чтобы пар беспрепятственно выходил из балки).


    Сверху утеплитель, как правило, закрывают гидроизоляционной пленкой для защиты от влаги, которая может попасть в него через пол верхней комнаты, соблюдая те же правила при установке пароизоляции.К нижней поверхности балок крепят либо непосредственно подшивку потолка нижнего этажа (скажем, вагонку), либо ту или иную конструкцию для перекрытия потолка. К верхней поверхности балок монтируют обрешетку (или лаг), которая подходит черновому, а затем чистовому полу или сразу же чистовому полу (например, массивная доска).

    Перекрытие второго этажа по деревянным балкам: устройство, расчет, размер балки

    Одним из важнейших конструктивных элементов любого загородного дома являются межэтажные перекрытия. Их можно оборудовать по разным методикам. В любом случае технология сборки таких конструкций должна соблюдаться неукоснительно. Это зависит не только от удобства проживающих в доме людей, но и от их безопасности. Ниже в статье разберемся, какие существуют проекты перекрытия второго этажа по деревянным балкам и как собираются такие конструкции.

    Основные способы устройства перекрытий

    Иногда в загородных домах устанавливают монолитные перекрытия.Их собирают из готовых железобетонных плит. Такие конструкции отличаются высокой степенью надежности и долгим сроком службы. Но при этом собирать их довольно дорого. Ведь эти тарелки много взвешивают. А потому поднимать их на стены необходимо с помощью автокрана.

    Есть еще один вид перекрытия второго этажа - заливка. Такая конструкция изготавливается из бетонной смеси в опалубке, собранной на стойках. Это тоже довольно надежный вид перекрытия.Вы также можете собрать его самостоятельно. Однако технология его изготовления по-прежнему очень сложна. Ошибки при заливке монолитной плиты допускать нельзя.

    Перекрытие второго этажа по деревянным балкам меньше плитных или заливных, но при этом полностью лишено их недостатков. Технология сборки такой конструкции предельно проста. По стоимости такое перекрытие обходится недорого. Строятся эти сооружения, как уже можно судить по названию, на мощеных или бревенчатых балках.Собирать их разрешается как в кирпичных или блочных домах, так и в рубленых или экранированных. Именно такие полы чаще всего устанавливают в загородных домах.

    Основные конструктивные элементы

    Самостоятельно смонтировать межэтажное перекрытие на деревянные балки достаточно просто. Основными элементами его конструкции являются:

    • Собственно сами балки. Чаще всего их изготавливают из бревен или бруса.
    • Обшивка. Для сборки этого элемента обычно используют обрезную доску толщиной не менее 3 см.
    • Пароизоляция. Такая пленка нужна для того, чтобы влажный воздух с первого этажа не проникал на второй. Использование такой пленки значительно продлевает срок службы такой конструкции, как перекрытие второго этажа бруса.

    В конструкцию мансардного этажа обычно входит и еще один элемент - утеплитель. В этом случае между балками устанавливаются плиты из минеральной ваты и пенополистирола. В некоторых случаях также можно использовать полиуретан.

    При устройстве пола второго этажа утеплитель иногда не включается. Но чаще всего его все же используют. В этом случае он играет роль звукоизолирующего устройства. В качестве шумопоглотителя в потолке на второй этаж чаще всего используется минеральная вата. Этот материал, во-первых, не горит, а во-вторых, выделяет меньше вредных веществ, что немаловажно для жилых помещений.

    Сколько будет стоить сборка

    Строя конструкцию такой конструкции, как перекрытие второго этажа по деревянным балкам, помимо прочего, конечно, следует произвести расчет всех необходимых материалов и сделать смету.Определить количество досок и утеплителя не составит труда. Для этого нужно только знать площадь пола и размеры самих материалов.

    Если второй этаж дома жилой, длина балок определяется с учетом ширины пролета и необходимых припусков на опору. Если над домом устраивается мансарда, то расчеты производятся следующим образом:

    • Балки должны быть равны фермам крыши. Объясняется это особенностями конструкции кровли.Часто к балкам крепят стропила. В любом случае эти два элемента должны сходиться на стенах в одной точке.
    • Длина балок рассчитывается исходя из характеристик конструкции каркаса крыши. Если стропила крепятся к балкам, то для расчета их длины на ширину пролета к свесам крыши с обеих сторон прибавить 40 см. Если балки предполагается встраивать в стены, их длина должна быть такой, чтобы между их торцами и задней стенкой «гнезда» оставалось не менее 3 см для проветривания.

    Расчет прочности балок

    Чтобы перекрытие второго этажа по дереву балки оказались надежными, его опорные элементы должны иметь достаточно большое сечение. Рассчитать необходимую длину и ширину балки в наше время очень просто. Для этого воспользуйтесь онлайн-калькулятором.

    Чтобы расчет балок перекрытия оказался точным, необходимо знать следующие параметры:

    • ширина пролета;
    • ступенчатая установка балки;
    • порода древесины, используемая для изготовления пиломатериалов.

    Шаг между стропилами крыш частных домов, возводимых в центральной полосе России, обычно составляет 80 см. Соответственно на одинаковом расстоянии друг от друга устанавливаются и балки. Для пролетов стандартных не слишком больших частных домов в 6-9 м обычно берут материал сечением 150х150 мм.

    Что еще нужно учитывать

    Рассчитав балки перекрытия и закупив все необходимые материалы, можно приступать к собственно монтажу конструкции.Однако перед этим желательно выполнить ряд подготовительных мероприятий.

    Дерево - материал сравнительно недолговечный. Со временем из-за сырости мощеные брусья и доски могут начать гнить. Чтобы затянуть этот процесс как можно дольше, перед началом монтажа напольного покрытия весь пиломатериал следует обработать специальным антисептиком. Такие составы обычно защищают дерево от грибковой инфекции.

    Кроме того, балки и доски должны быть покрыты средствами, снижающими риск возгорания.В случае пожара обработанный таким образом материал, конечно, будет поврежден. Однако обработанные такими составами балки и доски не горят, а тлеют. Следовательно, у жильцов в огне будет больше времени, чтобы покинуть дом.

    Также очень хорошо перед монтажом пола обработать доски и брус средством от насекомых. Жуки-измельчители в будущем могут доставить хозяевам дома немало хлопот.

    Заказ на сборку

    После того, как все материалы закуплены, можно приступить к установке конструкции.Полы в доме деревянные в таком порядке:

    • Подготовлены все необходимые материалы и инструменты. Для того, чтобы балки поднимались вверх, скорее всего, потребуется лестница.
    • Установлены сами балки. В монолитных и кирпичных домах балки закладываются в «гнездовые» стены, оставленные при заливке или кладке стен. При обустройстве последних необходимо учитывать, конечно же, размер балки перекрытия. При сборке чердаков брус также можно крепить уголками к мауэрлату.К стенам рубленых домов балки крепятся на специальных элементах - «санках». Это предотвращает смещение конструкции пола при усадке дома.
    • Днища балок набиваются досками. Со стороны чердака их сначала покрывают пароизоляционной пленкой, а затем на них укладывают плиты утеплителя. Последние нужно монтировать так, чтобы они максимально плотно прилегали к дереву.
    • Поверх плит монтируется еще один слой пароизоляции.
    • Залить доски пола второго этажа.

    Другой способ монтажа

    Перекрытие второго этажа по деревянным балкам, описанное выше, имеет наиболее простую конструкцию. Используемый в этом случае утеплитель, к сожалению, предотвращает проникновение на первый этаж только воздушного шума. Удар легко передается на деревянный каркас (через балки и доски). Если в доме нет маленьких детей и некому шуметь, такая простая конструкция может стать идеальным решением.В противном случае лучше устроить в доме потолок на балках немного другого типа, собрав так называемые плавающие полы на втором этаже. Их конструкция довольно сложна. Но при желании их можно смонтировать самостоятельно.

    Как собрать плавающие полы

    После установки балок в этом случае также сначала упаковываются доски пола первого этажа. Затем укладывается пароизоляция. Между балками устанавливаются жесткие плиты из минеральной ваты или пенополистирола.Затем монтируется еще один слой звукоизоляции. В этом случае плиты упадут уже над балками, и пол будет ими полностью покрыт.

    Можно звукоизолировать пол деревянными балками и немного по-другому. В этом случае также используются пластины из ваты. Но между балками их не устанавливают. Ставим их поверх них сплошным ковром. Материал будет слегка вдавливаться между балками, не касаясь досок потолка первого этажа. Далее несколько плит разрезают на полоски.Они необходимы для кладки комнат второго этажа по периметру. В дальнейшем их можно закрыть плинтусом.

    Поверх плиты заливается бетонная стяжка толщиной примерно 5 см. Для прочности его нужно армировать стержнем 10 мм. Заливайте бетон таким образом, чтобы он касался нарезанных полос ваты, а не стен дома. Поверх бетона нужно уложить листы фанеры, а затем - отделочный материал.

    Более простой и дешевый способ звукоизоляции

    При желании снизить ударный шум со второго этажа можно собрать деревянные полы в доме и немного по другой технологии.В этом случае также сначала устанавливаются балки. Затем на них монтируются специальные звукопоглощающие прокладки. Последние следует предварительно замочить или обработать антисептическим составом. При установке потолков на втором этаже в загородных частных домах обычно используются войлочные или резиновые прокладки.

    Эти элементы устанавливаются непосредственно на балки. На них лежали (без застежек) лаги. Длина последних должна быть такой, чтобы они не касались стен дома. Установите бревна поперек балок.Далее устанавливается звукоизоляционная пластина. Укладываются как между балками, так и между лагами (в два-три слоя). Поверх получившегося «пирога» набиваем доски. Пароизоляция в этом случае тоже стоит использовать.

    Заключение

    Устройство перекрытия второго этажа по деревянным балкам, как видите - процедура несложная. Такую конструкцию можно собрать и самостоятельно. Но, конечно же, при сборке потолка следует придерживаться правильной технологии.В этом случае конструкция будет надежной и долговечной.

    p>

    interfloor - Перевод на немецкий - примеры английский

    Эти примеры могут содержать грубые слова, основанные на вашем поиске.

    Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

    В чердачном и межэтажном перекрытиях балки опираются на стены только торцами.

    In boden- und meschduetaschnych die Überdeckungen des Balkens stützen sich auf die Wände nur von den Enden.

    45, 6) .Паркет данного типа укладывают на деревянные антисептированные бревна толщиной 25-40ММ в зависимости от типа межэтажных перекрытий .

    45, 6). das Parkett dieses Typs legen auf hölzern antisseptirowannyje die Loge von der Dicke 25-40MM je nach dem Typ meschduetaschnych der Überdeckungen.

    Черновой пол делают из горбылей (для первого этажа), для межэтажных перекрытий перекрытий - из плит или досок.

    Einen schwarzen Fußboden machen aus gorbylej (für das Erdgeschoß), für meschduetaschnych der Überdeckungen - aus den Platten oder den Brettern.

    Толщина балок между этажами и чердачных перекрытий должна быть не менее 1/24 его длины.

    soll sich die Dicke der Balken für meschduetaschnych und der Bodenüberdeckungen nicht weniger als ihre 1/24 Längen gleichstellen.

    Прогиб балок межэтажных перекрытий допустим не более 1/300 длины перекрываемого пролета, чердачного - не более 1/250.

    Die Durchbiegung der Balken meschduetaschnych der Überdeckungen ist nicht mehr als 1/300 Längen des überdeckten Bogens, boden - nicht mehr 1/250 zulässig.

    На сплошные панели межэтажных перекрытий сначала укладывают сплошные вагонки из древесноволокнистых или древесностружечных плит для звукоизоляции полов от воздуха и ударных звуков.

    Nach den ununterbrochenen Paneelen meschduetaschnych der Überdeckungen legen die ununterbrochenen Verlegungen aus drewesnowoloknistych oder drewesnostruschetschnych der Platten für die Schalldämmung der Fußlöden.

    Допустимые сечения балок межэтажных и чердачных перекрытий в зависимости от пролета при нагрузке 400 кг на 1 м 2.

    die Zulässigen Schnitte der Balken meschduetaschnych und der Bodenüberdeckungen je nach dem Bogen bei der Belastung 400 кг на 1 м 2

    Внутреннюю поверхность досок покрывают пленкой поливинилхлорида.По конструкции и использованию различают опалубку: стационарную, сборно-разборную, для колонн и колонн, для межэтажных перекрытий , для перекрытий, раздвижные и подвесные.

    Die innere Oberfläche der Schilde decken mit der Polyvinylchloridfolie ab. Nach der Konstruktion und der Nutzung unterscheiden das Verschalen: Stationär, zusammenlegbar, für die Säulen und die Kolonnen, für meschduetaschnych der Überdeckungen, gleitend und aufhängbar.

    Балки (бревна), обычно из сосны, ели, лиственницы, для межэтажных перекрытий и чердачных перекрытий должны быть сухими (допустимая влажность - не более 14%; при правильном хранении такую ​​влажность древесина приобретает через год).

    Die Balken (die Loge), gewöhnlich sollen aus der Kiefer, der Fichte, der Lärche, für meschduetaschnych und der Bodenüberdeckungen trocken (die zulässige Feuchtigkeit - nicht mehr der richewah der 14%, der, der, der lärchet, nicht mehr, der. ).

    На разрезах кирпичных зданий указывают: глубину и отметку заложения фундаментов; высота помещений, оконных и дверных проемов; отметки уровня уложенных перемычек, межэтажных перекрытий, перекрытий, лестничных маршей и площадок.

    Auf den Schnitten der Ziegelgebäude bezeichnen: die Tiefe und die Notiz saloschenija der Fundamente; die Höhe der Räume, der Fenster- und Türöffnungen; die Notizen des Niveaus der gelegten Oberschwellen, meschduetaschnych der Überdeckungen, der Treppemärsche und der Plätze.

    Запрещается выкладывать стены высотой более двух этажей без устройства межэтажных перекрытий или временного настила по балкам этих перекрытий, а также без устройства в лестничных клетках площадок, маршей и их временных ограждений.

    verboten, die Wände in der Höhe mehr zwei Stockwerke ohne Einrichtung meschduetaschnych der Überdeckungen oder des vorübergehenden Belags nach den Balken dieser Überdeckungen, sowie ohne Einrichtärerfzere uberdeckungen, sowie ohne Einrichtärerfzeuren derpekung.

    Внутри полов устраивают вентиляционные решетки (не менее двух штук в каждой комнате), которые необходимы для проветривания межэтажных перекрытий .В больших комнатах ставят четыре решетки.

    In den Fußböden veranstalten die Ventilationsgitter (nicht weniger als zwei Stücke in jedem Zimmer), die für das Lüften meschduetaschnych der Überdeckungen notwendig sind.

    межэтажных перекрытий «полусковородным» концы балок крепятся во внутренних стенах. Во внешних стенах он становится «сковородным».

    "poluskoworodnem" nehmen sich in den inneren Wänden die Enden der Balken, die für die Einrichtung Boden- und meschduetaschnych die à berdeckungen verwendet werden zusammen.

    У коренных и навесных труб, а также у стен в местах прохождения каналов на уровне межэтажных перекрытий и чердачных перекрытий в процессе кладки стены или трубы проводят горизонтальную резку, называемую распушками.

    Bei gründlich und nassadnych der Rohre, sowie bei den Wänden an den Stellen des Durchganges der Kanäle auf dem Niveau meschduetaschnych und der Bodenüberdeckungen im Laufe des Mauerwerkes der Wandbefüdenkungen des Röhtungen des Rohre.

    На каждой захватке стены выкладывают по высоте пола сначала с межэтажных перекрытий, а затем с инвентарными подмостями: в первом меняют выставляют стены, во втором - переставляют или увеличивают подмости.

    Auf jeder sachwatke stellen die Wände auf die Höhe des Stockwerks zuerst mit meschduetaschnych der Überdeckungen, und dann mit creatar- podmostej aus: in den ersten Wechsel errichten die Wändezen, in zwemiteder set.

    Для устройства мансарды и межэтажного перекрытия в стены вырезают балки. Во внешних стенах их концы крепят сковородным, а во внутренних - полусковородным.

    Für die Einrichtung boden- und meschduetaschnogo die Überdeckungen in die Wände wrubajut die Balken. In den äusserlichen Wänden festigen die Enden sie skoworodnem, und in inner - poluskoworodnem.

    Облицовку стен начинают с межэтажного перекрытия основного Г-образного ряда облицовочных плит, заделанных в кладку. После этого устанавливаются обычные плоские плиты, которые прикрепляются к стене...

    Die Verkleidung der Wände beginnen mit meschduetaschnogo die Überdeckungen der G-bildlichen Stützreihe Oblizowotschnych der Platten, die ins Mauerwerk zugemacht werden. Danach werden die gewöhnlichen flachen Platten festgestellt, die an der Wand befestigt werden ...

    Двойные утепленные полы (29) подходят рис. над подпольем, т. е.на цокольном этаже дома или в межэтажном перекрытии (между первым и вторым этажами).

    Doppelt uteplennyje (veranstalten die Abb. 29) die Fußböden über dem Untergrund, d.h. Auf dem Erdgeschoß des Gebäudes oder in meschduetaschnom die Überdeckung (zwischen den ersten und zweiten Stockwerken).

    Interfloor перекрытия 6coBMeщaюT защищающие и несущие функции, и разделяют здание по высоте на этажи.

    Meschduetaschnyje der Überdeckung 6coBMeщaюT teilen die Funktionen, die beschützend und tragen, das Gebäude nach der Höhe auf die Stockwerke eben.

    Межэтажные перекрытия состоят из балок, наката, образующих потолок, пола и засыпки.

    bestehen Meschduetaschnyje der Überdeckung aus den Balken, des Auftragens, das die Decke bildet, des Fußbodens und sassypki.

    Устройство полов

    Полы устраивают из различных материалов. Независимо от применяемого материала, они должны быть ровными, гладкими, без трещин между досками, паркетными клепками, полотнами настланного линолеума и т. Д.Хорошо настланные полы придают помещению красивый вид. Уход за хорошими полами намного проще, чем за плохими.

    К этажам первого этажа (над подпольем) предъявляются следующие требования: подполье должно быть сухим; в цоколе или фундаменте должны быть вентиляционные отверстия для регулярного проветривания в теплое время года; доски пола с нижней стороны, бревна и балки должны быть антисептированными, сухими, влажностью не более 12%. Нарушение этих требований приводит к быстрому появлению домашнего гриба - опасного разрушителя древесины.

    При настилке полов относительная влажность воздуха не должна превышать 60%, а его температура - не ниже 8 ° С. Такой влажностный режим следует соблюдать и при эксплуатации полов. При повышенной влажности воздуха доски или паркет навалятся, могут вспучиться, а при высыхании - покоробиться. При пониженной влажности воздуха (30-40% и ниже) полы трескаются, коробятся, образуя трещины. В этом случае необходимо оставить открытыми форточки, проветрить помещение, протереть полы слегка влажной тряпкой.

    Материал для устройства полов необходимо внимательно изучить. В нем не должно быть протеков от жуков-древоедов или следов появления домашнего гриба. Пораженную древесину лучше не применять, а при необходимости ее использовать необходимо предварительно просушить и обработать антисептиками до полного уничтожения следов заражения. Сырой подземный надо гидроизолировать.

    Настилка дощатых полов.

    Особенности устройства дощатых полов. Делать полы укладывать непосредственно на балки, если они расположены на необходимом расстоянии друг от друга, а доски-неуложенные на них прогибаются при движении. Когда балки укладываются редко, а доски для настилки пола тонкие по балкам, имеющим антисептированные подкладки из древесноволокнистых плит или другого материала, сначала укладывают бревна влажностью не более 18%. Стены делают, чтобы защитить от проникновения на них звука от циркуляции или ударов по полу им.

    Дизайн межэтажных перекрытий может быть разным. При устройстве полов на железобетонном перекрытии (рис. 37, бревна укладываются на расстояние друг от друга 400-500мм, но не непосредственно на перекрытие, а на прокладки, уложенные по всей их длине из антисептированной древесноволокнистой плиты. полы укладывают на кирпич (рис. 37, 6) или к бетонным столбам их верхняя часть тщательно выравнивается, чтобы они были во всех направлениях на одном уровне. Сверху кладут два слоя толя или рубероида, на них - антисептированную древесноволокнистую. вагонка, а по ней - бревну.Если подполье недостаточно сухое, гидроизоляцию лучше положить на двух уровнях: поверх кирпичных столбов и на 100- 150мм над уровнем земли.

    37. Проекты межэтажных перекрытий :
    А - по железобетонному перекрытию; - на кирпичных столбах; 1 - доска настила; 2 - бревна; 3 - звукоизоляционная прокладка по всей длине бревна; 4 - железобетонная плита перекрытия; 5 - рубероид; 6 - кирпичный столб

    Пол следует укладывать очень точно.Поэтому балки и бревна укладываются строго по уровню, по длине и ширине помещения. Бревна применяют из нестроганых досок 2-го и 3-го сортов необходимой влажности. Древесина может быть хвойной и лиственной (кроме липы и тополя).

    При укладке бревна на столбчатые основания расстояние между такими опорами по осям зависит от толщины бревна. При толщине полена 40мм расстояние - до 900мм, 50мм - до 1100, 60мм - 1200 1300мм. При этом следует учитывать и толщину досок для настилки пола.Бревна в этом случае берут шириной 100-120мм. На сплошном основании (на плитах) укладывают поленья толщиной 25мм, шириной 80-100мм. Под эти бревна обязательно кладут сплошные звукоизоляционные прокладки из древесноволокнистых плит толщиной не менее 12,5мм. Бревна и накладки должны быть антисептированными.

    Если бревна укладываются на межэтажное железобетонное перекрытие звукоизоляционной засыпкой, служат песок, шлак с зернами не более 10мм. Влажность этих материалов не должна превышать 10%. Засыпки заполняют по всей поверхности перекрытия ровным слоем толщиной не менее 20мм.Бревна ровняются, подсыпка песка под звукоизоляционные прокладки. Клинья для этих целей применять не следует, могут засохнуть и уйти из-под бревна.

    Бревна длиной не менее 1000мм могут стыковаться встык и обязательно на подставку. Концами закрепите бревно, чтобы они не разошлись. В узких местах, например коридорах, бревна укладываются поперек, а доски - в направлении движения, в помещениях с окнами - поперек направления оконного света.

    Ровность поверхности бревно проверяют двухметровой фугованной рейкой с уровнем.Рейка должна касаться уложенного бревна без зазоров. Половые доски укладывают двумя способами: обычным - вбивают гвозди с лицевой стороны досок и паркета - гвозди забивают под углом 45 ° в угол гребня с втапливанием шляпок в древесину.

    При строительстве деревянных домов в нижние венцы часто врезаются половые балки. При этом балки хорошо удерживаются концами в стенах и не дают им возможности загибаться в сторону улицы. Однако в этом случае звук от пола передается на стены и создается повышенный шум.Лучше укладывать балки на колонны и так, чтобы концы балок не касались стен или между ними была звукоизоляционная прокладка из антисептированных материалов.

    Перекрытия

    Итак, капитальные внешние стены и внутренние перегородки вашего дома готовы. Теперь их надо заблокировать сверху. И не только они. Например, мы уже говорили о погребе, а ведь он тоже перекрыт. Вот как это делается, и поговорим.В зависимости от расположения перекрытия могут быть надподвальными (цокольными), межэтажными и чердачными. Основные требования к перекрытиям заключаются в прочности, жесткости, простоте устройства конструкции. Перекрытия должны обеспечивать хорошую звуко- и теплозащиту, влагонепроницаемость, быть прочными и огнестойкими.

    Вид перекрытия Наиболее традиционным для наших условий является устройство дощатого настила по деревянным балкам, в качестве которого могут использоваться как бревна, так и брусья квадратного или прямоугольного сечения.Чаще для этого используются хвойные породы дерева. Балки - это несущая конструкция, выдерживающая значительную нагрузку, поэтому они должны быть хорошо просушены в течение не менее 2-3 месяцев, не иметь трещин и других дефектов.

    В чердачных и межэтажных перекрытиях брус опирается на стены только концами. Ставить балки следует достаточно часто, через 0,6-1,5 м. Высота их не должна быть менее 1/24 части длины, это зависит и от ширины перекрываемого пролета. Так, если перекрывается полет всего в 2 м, а расстояние между лучами равно 1 м, то его сечение составляет 12х6 см, при расстоянии между лучами в 0,6 м - 10х7 см. При четырехметровом блокированном полете эти размеры соответственно составляют 20х12 и 16х12. см, у шестиметрового - 25x18 и 22x14 см. Вместо одного бруса для несущей балки можно использовать две сколотые между собой и поставленные на лезвие доски.Таким образом, конечно, общее сечение уменьшаться, по сравнению со всей балкой, не должно. Обычные доски, поставленные на кромку, можно использовать только при очень частом их расположении.

    В кирпичных, каменных и щитовых домах бруса кладут на стену или заводят в специально оставленных для них гнездах. Обратите внимание на то, чтобы эти гнезда располагались не ближе 40 см от дымохода. Размер гнезда должен быть таким, чтобы конец балки не попадал в стену на 3-5 см, иначе оно довольно быстро начнет гнить.Чтобы не допустить этого, концы балок покрываются битумом, закрываются двумя слоями рубероида, пропитываются антисептиком на 70-80 см длины, хотя в гнезде помещается всего 15-20 сантиметров. Торцы балок не скатные и не замкнутые. Необходимо следить за тем, чтобы поверхность всех гнезд была выровнена по высоте расположения, делается такое выравнивание бетонным раствором. Дно каждого гнезда тоже покрыто рубероидом в два слоя. Заделка балок производится по бокам и сверху цементным щебенчатым раствором.

    В деревянных зданиях концы балок врезаны на всю толщину стены в верхний венец. Основными элементами межэтажного перекрытия являются балки, накат, составляющие основу будущего потолка, засыпки и пол. Для укладки наката к балке необходимо прибить сечение черепной бруски от 4x4 до 5x5 см. Поверхность наката и нижняя сторона балки должна быть на одном уровне, накаты лучше делать в четверть для более плотного соединения. Закрывается накатом слоем рубероида, на котором расположена засыпка или утеплитель, на него сверху снова рубероид для большей защиты от влаги и только потом на балку укладываются доски пола.

    Чтобы потолок был максимально ровным, на него можно уложить ДСП, оргалит, листы сухой штукатурки, на которые потом и провести окончательную внешнюю отделку. Бревна, изолированные двумя или более слоями рубероида, укладываются на балки при редком расположении последних, в этом случае пол укладывается на бревна.

    Теперь немного о обогревателях. Можно на выстеленный рубероид или покрытый раствором глины с песчаной добавкой накать (раствор обязательно должен хорошо просохнуть) засыпать шлак, аглопорит или обычные древесные опилки.Они, кстати, в 4 раза легче шлака и при этом обеспечивают в 3 раза лучшую теплозащиту при одинаковой толщине слоя. Так, при зимней температуре в 20 ° засыпка из шлака должна быть в 16 см толщины, аглопорита - 12, стружки - 7, а из опилок всего 5 см.

    .

    Готовые плиты из минеральной ваты хорошо зарекомендовали себя в качестве термозащиты. Плиты кз опилкобетона для этой же цели могут быть изготовлены самостоятельно. Для этого можно взять 1 объемную часть опилок, 1,5 части известкового теста или 4 части глины, 0,3 части цемента и от 2 до 2,5 частей воды.Готовые плиты в тени просушиваются, укладываются на рубероидной подкладке, швы заделываются глиняным или известковым раствором. Квадратный метр такой, кстати, еще и огнестойкой плиты весит около 5-6 кг при толщине в 10 см.

    .

    Сборное перекрытие между этажами

    (57) Реферат:

    Изобретение относится к области строительства и может быть использовано для ремонта, замены и восстановления полов в старых зданиях с кирпичными, шлакоблочными и бетонными стенами.Технический результат изобретения - снижение трудоемкости изготовления перекрытия при необходимой жесткости. Сборное межэтажное перекрытие включает продольные балки с опорными столами и перекрытие с утеплителем. Продольная несущая балка выполнена в виде деревянного футляра с вложенной внутрь продольной стальной гильзой, соединенной с пропущенной через нее деревянной гильзой, и горизонтально расположенными трубчатыми стальными штифтами гильзы, на которые крепятся болты со встроенными в них справочными таблицами.Перекрытие выполнено в виде панелей с утеплителем и имеет по периметру каркас, на котором по периметру периметра каркаса смонтированы экраны, обращенные к громкоговорителям и соединенные с ним деревянной четвертью, установленной заподлицо с торцами каркаса. щитки, обращенные по периметру панели. Панели опираются на опорные столы продольных несущих балок двумя пржицисками из вспененного материала, который может быть выполнен в виде гидрофобизированного полозола, заключенного в оболочку из полиэтиленовой термоусадочной пленки.Панели каркаса дополнительно снабжены внутренними диагональными ребрами, расположенными под углом 35-55 o к продольной стороне каркаса, а диагональные ребра двух смежных по длине панелей балки обращены друг к другу. 5 С. ф-кристаллы, 2 ил. Изобретение относится к области строительства и может быть использовано для ремонта, замены и восстановления перекрытий в старых зданиях с кирпичными, шлакоблочными и бетонными стенами. Известны перекрытия зданий и сооружений, содержащие несущие элементы и установленные плиты.Плиты в местах опоры несущих элементов наклонены к вертикальным боковым граням, а несущие элементы также снабжены наклонными боковыми поверхностями, которые взаимодействуют с наклонными боковыми гранями плит. Боковые поверхности несущих элементов и боковые грани пластин снабжены накладками скольжения. При загрузке плит увеличивается реакция распорки, сжимая их растянутую площадь, образованную приложенной нагрузкой, поворачивая за счет эффекта расклинивания, установленного на конструкции кровли. Ферменная конструкция представляет собой стальные полки, в основе которых лежат закладные элементы перекрытий.Полки и закладные детали свариваются, а затем заделываются швы. СССР 1409738 от 1988 MCI E 04 B 5/02). В известной заявке Германии (FRG OS 2037005 от 1971 MCI E 04 B 5/02) перекрытие также основывается на установленных на опорных продольных балках опорных столов, и Перекрытие снабжено верхним щитом, уложенным на горизонтально расположенную решетчатую конструкцию. Ближайшим аналогом, принятым за прототип заявленного изобретения, является конструкция перекрытия, выполненная в виде продольных балок, предусмотренных по ее длине справочными таблицами, на которых находились уложенная изоляция, покрытая сверху до экранов (EPO 0913537 от 1998 MCI E 04 B 5/02).Недостатком всех этих аналогов является необходимость подгонки элементов перекрытия в месте их установки. Задача изобретения - создать комплект перекрытия, который изготавливается целиком в заводских условиях и который обеспечивает монтаж плит без регулировочных элементов в Проектное положение около сборного межэтажного перекрытия включает продольные балки с опорными столами и перекрытие с утеплителем. Продольная несущая балка выполнена в виде деревянного футляра с вложенной внутрь продольной стальной гильзой, соединенной с пропущенной через нее деревянной гильзой, и горизонтально расположенными трубчатыми стальными штифтами гильзы, на которые крепятся болты со встроенными в них справочными таблицами.Перекрытие выполнено в виде панелей с утеплителем и имеет по периметру каркас, на котором по периметру периметра каркаса смонтированы экраны, обращенные к громкоговорителям и соединенные с ним деревянной четвертью, установленной заподлицо с торцами каркаса. щитки, обращенные по периметру панели. Панели опираются на опорные столы продольных несущих балок двумя противоположными краями и пространство между опорными балками, каркас и четверть панели заполнены теплоизолирующим вспененным материалом, который может быть в виде гидрофобизированного полозола, заключенного в оболочку из полиэтиленовой термоусадочной пленки. .Между панелями над продольными несущими балками на одном уровне с верхней поверхностью щитов облицовки закреплены на клей-герметике мастичные продольные балки. Панели каркаса дополнительно снабжены внутренними R двумя смежными по длине балочными панелями, обращенными друг к другу. Между соседними шпангоутами по длине балочных панелей установлены деревянные дюбеля, расположенные между четвертями на расстоянии 1/3 длины панели от ее концов. Сравнительный анализ заявленного изобретения с прототипом показывает, что оно отличается продольной несущей Балка выполнена в виде деревянного футляра с вложенной внутрь продольной стальной гильзой, соединенной с пропущенной через нее деревянной гильзой и горизонтально расположенными трубчатыми стальными шпильками, на которые крепятся болты со встроенными в них справочными таблицами.Перекрытие выполнено в виде панелей с утеплителем и имеет по периметру каркас, на котором по периметру периметра каркаса смонтированы экраны, обращенные к громкоговорителям и соединенные с ним деревянной четвертью, установленной заподлицо с торцами каркаса. щитки, обращенные по периметру панели. Панели опираются на опорные столы продольных несущих балок двумя противоположными краями и пространство между опорными балками, каркас и четверть панели заполнены теплозвукоизолирующим вспененным материалом, который может иметь форму гидрофобизированного полозола, герметизатора аподока с верхней поверхности Панели-покрытия могут монтироваться на продольную балку на клеевой мастике.Панель рамы может быть дополнительно снабжена внутренними диагональными ребрами, расположенными под углом 35-55 o к продольной стороне рамы, а диагональные ребра двух смежных по длине панелей балки обращены друг к другу. Между соседними шпангоутами по длине балочных панелей могут устанавливаться деревянные дюбели, расположенные между четвертями на расстоянии 1/3 длины панели от ее торцов. Проведенный сравнительный анализ позволяет сделать вывод о наличии новизны в заявленном. изобретение.Сравнение предлагаемой конструкции перекрытия с другими известными техническими решениями той же проблемы показывает, что использование деревянных балок со стальной облицовкой и каркасных панелей с диагонально расположенными внутренними диагональными ребрами позволяет индустриализировать фабричное прецизионное изготовление элементов перекрытия: опорные столы на продвинутых болтах трубчатые шпильки, соединяющие деревянную и металлическую части балки, образующие теплоизолирующую прокладку, продольную геометрию балки заданной точности и деревянные дюбели.Все эти элементы собраны на месте. Достоверное сравнение позволяет сделать вывод о превышении предлагаемого изобретения над уровнем техники и решением поставленных перед ними задач. Изобретение поясняется примером его реализации. На чертежах изображено:
    - на фиг. 1 - поперечный разрез стыка между панелями и опорными балками;
    - Фиг.2 - вид перекрытия в плане. Сборное межэтажное перекрытие состоит из продольных опорных балок 1, выполненных в виде деревянного ящика, с вложенными внутрь продольного стального вкладыша 3, сопряженными с внутренней стенкой 4 корпуса на клей.Кожух образован двумя половинами, с которыми стальная гильза соединена стальными трубчатыми штифтами 5, пропущенными через кожух и гильзу и расположенными горизонтально в верхней и нижней зонах гильзы. Через нижние трубчатые штифты отсутствуют болты 6, на которых установлены опорные столики 7, выполненные в виде площадки. На опорные столы уложены поперечные стороны плит 8. Плиты перекрытия выполнены в виде каркаса 9, закрытого с двух сторон щитками к 10 и расположенного по периметру панели.Экраны облицовки панели должны действовать по ее периметру по периметру каркаса и соединяться деревянными четвертями 11, установленными заподлицо с торцевыми поверхностями 12, экранировать облицовку по периметру панели. Пространство между опорными балками, каркасом и четвертями подрамника, герметизированной оболочкой из полиэтиленовой термоусадочной пленки 14. Между панелями над продольными несущими балками на одном уровне с верхней поверхностью щитов облицовка закрепленных на клеящем герметике мастики продольной балки 15.Панели каркаса дополнительно снабжены внутренними диагональными ребрами 16, которые расположены под углом 35-55 o к продольной стороне каркаса, а диагональные ребра двух смежных по длине панелей балки обращены друг к другу. Между соседними шпангоутами по длине балки панели устанавливаются деревянные дюбеля 17, расположенные между четвертями на расстоянии «h», равном 1/3 длины панели от ее торцов. Монтаж внахлест производят в следующем порядке: предварительно на балках 1 имеются справочные столы 7, через которые через нижние трубчатые штифты 5 балок проходят болты 6 для крепления опорных столов к корпусу балки.Затем балки устанавливаются в расчетное положение и по справочным столам 7 укладываются плиты 8 таким образом, чтобы их внутренние диагональные ребра 16 на каждой из соседних панелей были направлены навстречу друг другу. В процессе укладки панелей в их пазы, расположенные между четвертями 11 и каркасом 9, закладывается теплая оболочка из полиэтиленовой термоусадочной пленки. В зазоре между двумя соседними панелями, расположенными на несущей балке 1, на одном уровне с верхней поверхностью щитов облицовка закреплена на клей-герметике мастикой продольной балки 15.В продольном направлении панелей между соседними шпангоутами по длине балки панели установлены деревянные дюбеля 17, расположенные между четвертями 11 на расстоянии 1/3 длины панели от ее концов. Эти штифты вместе с диагональными ребрами 16, расположенными в указанном выше порядке, и продольная балка 15 обеспечивают жесткость перекрытия диска в его плоскости, набранной из панелей. Продольная балка 15 имеет поперечное сечение в виде призмы с небольшим углом боковых граней к земле.Устанавливается в зазор между соседними панелями, плотно закрепляется на клеевой мастике-герметике. Все элементы пола изготавливаются в заводских условиях, обеспечивая взаимозаменяемость с учетом компоновки без необходимости корректировки места установки. 1. Сборное межэтажное перекрытие, состоящее из продольных балок с опорными столами и перекрытия с утеплителем, отличающееся тем, что продольная несущая балка выполнена в виде деревянного корпуса с вложенными внутрь продольными стальными трубчатыми штифтами, в которые устанавливаются винты с собранными к ним справочные столы, а перекрытие выполнено в виде панелей с утеплителем и имеет по периметру каркас, на который по периметру периметра каркаса смонтированы экраны, обращенные к громкоговорителям и соединенные с ним деревянной четвертью, установленной заподлицо с торцами щитов, обращенными по периметру панели, причем панель опирается на опорные столы продольных несущих балок двумя противоположными краями, а пространство между опорными балками, каркасом и четвертью панелей заполнено теплоизолирующим пеноматериалом.2. Сборное межэтажное перекрытие по п. 1, отличающийся тем, что теплоизолирующий вспененный материал выполнен в виде гидрофобизированного полозола, заключенного в оболочку из полиэтиленовой термоусадочной пленки.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
