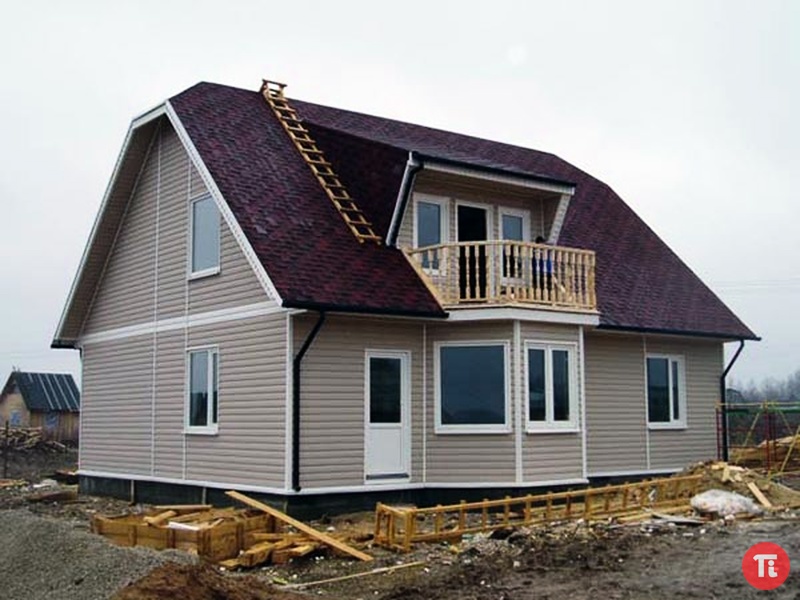

Дом из сэндвич-панелей своими руками

В современном бушующем мире, где время приобрело небывалую ценность по причине того, что его постоянно не хватает, и хочется получать результат сразу же и незамедлительно, даже в строительных технологиях и материалах стали цениться скорость исполнения, дешевизна и минимальные затраты на эксплуатацию. Именно поэтому, стремящиеся поскорее переехать в свое отдельное жилье все чаще предпочитают строить дома из сэндвич-панелей. Такие дома возводятся буквально за считанные дни в любое время года, быстро прогреваются и хорошо держат тепло, благодаря чему снижаются затраты на отопление, обладают хорошей звукоизоляцией, а самое главное – их возведение очень дешевое. Давайте разберемся, что представляют из себя сэндвич-панели, стоит ли строить такой дом и как это сделать самостоятельно. Бабушкинский район Москвы отличное место для проживания.

1. Строительство домов из сэндвич-панелей: преимущества и недостатки
2. Знакомьтесь, SIP панели (сэндвич-панели)
3. Проекты домов из сэндвич-панелей
4. Дом из сэндвич-панелей своими руками
5. Дома из сэндвич-панелей: видео — урок

Строительство домов из сэндвич-панелей: преимущества и недостатки

В последнее время реклама домов из сэндвич-панелей не замолкает ни на минуту. Из каждого утюга нас уверяют, что это самые крепкие дома на свете, все кругом рушится, а панельные строения остаются целыми, что они самые теплые и экономичные, не деформируются и не просаживаются, и вообще – ничего лучше найти просто невозможно. Но самым абсурдным является другое: часто-густо можно встретить объявления такого содержания «Строим дома из сэндвич панелей. ЭКОжилье за смешные деньги» и т.п. Так вот – дом из SIP панелей ни в коем случае не является экологичным и безвредным для здоровья. Единственная причина, по которой такой дом можно назвать ЭКО, это то, что, живя в нем, можно экономить на отоплении, а значит – экономить природные ресурсы. Т.е. ЭКО от слова «экономия». Давайте разберемся все же, какие есть достоинства у технологии строительства домов из сэндвич-панелей и какие недостатки.

Преимущества домов из сэндвич-панелей:

• Очень быстро возводится. Коробка дома легко монтируется в течение недели-двух.

• Можно строить в любое время года. Нет ограничений по температуре строительства.
• Тонкие стены, за счет чего увеличивается полезная площадь внутри строения.
• Отличная теплоизоляция. Быстро прогреваются и прекрасно удерживают тепло, так как львиную долю толщи стен составляет утеплитель.
• Не усаживаются и не деформируются. Можно приступать к внутренней и внешней отделке сразу после возведения строения, а затем сразу заезжать и жить.
• Материал сэндвич-панелей прекрасно звукоизолирует.
• Стены строго вертикальные и ровные. Очень легко устанавливать панели в вертикальном положении.
• Можно сэкономить на отоплении.
• Не нужен усиленный фундамент.
• Прочные. Выдерживают ураганы.
• Сэндвич-панели легко транспортировать и собирать как конструктор.
• Дешевые. На дом из сэндвич-панелей цена самая низкая – и это самый существенный плюс данной технологии.

Как видите, список немаленький, но ведь есть и недостатки:

• Недолговечность. Срок службы сэндвич-панелей не отличается такой долговечностью, как дерево, кирпич или бетон. Максимум, это 25 – 30 лет. Хотя заявленный срок составляет 50 лет, но давайте смотреть правде в глаза и учитывать наши климатические условия.
• Прочность такого дома весьма относительна. Может, он и выдерживает ураганы, только вот прорубать в стене дырку топором не составит большого труда и не займет много времени.
• Абсолютная неэкологичность. Обшивка сэндвич-панелей из ОСП (ориентировано-стружечных плит), в которых используется связующее из смол и другие добавки. А внутренняя начинка – утеплитель, например, пенополистирол абсолютно синтетический продукт. Как ни крути, а все это в процессе эксплуатации выделяет не самые «приятные» вещества. С другой стороны, есть ведь люди, которые строят дома из несъемной опалубки из того же пенополистирола или просто утепляют свои дома пенопластом, так что это выбор каждого. Нравится жить в термосе, никто не может этого запретить.
• Абсолютная герметичность . Для создания нормальных условий проживания требуется обустройство принудительной приточно-вытяжной вентиляции. Иначе просто не будет происходить движение и обновление воздуха. А это дополнительные расходы, которые нивелируют дешевизну постройки.

• Сэндвич-панели горят. Все заявления, что материал обладает классом горючести Г1, оставим на совести производителей. Мало того, что они горят, так вдобавок пенополистирол во время горения переходит в жидкое состояние и просто капает или заливает сверху «дождем из огненной лавы». О том, что в процессе горения плит ОСП и пенополистирола выделяется всякая ядовитая гадость, промолчим.
• Требуют особого вида отопительной системы – воздушной. Можно, конечно, устанавливать и привычную нам – радиаторы под окном, но она будет нецелесообразна по причине полной герметичности строения.
• Вследствие неправильной эксплуатации и отсутствия должной вентиляции в панелях может образовываться плесень, грибок
  .
• При продаже такого дома его стоимость будет намного ниже, чем у кирпичного.

Теперь выбор за каждым, строить или не строить. Безусловно, низкая стоимость дома из сэндвич-панелей – существенный аргумент, поэтому часто такие дома строят на дачах для временного проживания. Если Вы решили, что Вам нужен именно такой дом, давайте разбираться дальше.

Знакомьтесь, SIP панели (сэндвич-панели)

SIP (Structural insulated panel) или сэндвич-панели представляют собой материал, состоящий из трех слоев.

В качестве наружных слоев используется прочный листовой материал: ОСП (ориентировано-стружечные плиты), магнезитовые плиты, ДВП (древесноволокнистые плиты), деревянные доски. Толщина плит составляет 9 мм или 12 мм. Чаще всего в SIP панелях для строительства домов применяют плиты ОСП-3 (OSB-3) толщиной 12 мм, предназначенные для использования в несущих конструкциях при повышенной влажности.

Сердечником сэндвич-панели является утеплитель: пенополистирол, пенополиуретан или минеральная вата. Толщина материала варьируется от потребностей заказчика и может быть от 50 мм до 250 мм. Чаще всего используется пенополистирол ПСБ-25 или ПСБ-С-25 плотностью 25 кг/м³.

Наружные слои склеиваются с сердечником под высоким давлением. В итоге получается новый прочный композитный материал.

На территории СНГ применяют SIP панели различных размеров:

12+100+12=124 мм;

12+150+12=174 мм;

12+200+12=224 мм.

OSB (ОСП)

OSB (Oriented Strand Board) или ОСП изготавливается из древесной щепы диаметром не более 0,6 мм длиной не более 140 мм. Щепа укладывается в три слоя перпендикулярно друг другу, добавляется водостойкая склеивающая смола и материал прессуется под высоким давлением и температурой. В итоге получается материал с повышенной прочностью на изгибы и обладающий повышенной упругостью. Поверхность ОСП плит водостойкая, а сами плиты легко пилятся любым инструментом по дереву. Отличительной особенностью ОСП плит от других подобных материалов является то, что способность удерживать крепеж обеспечивает не смола, а способ укладки щепы.

Пенополистирол

Пенополистирол на 98% состоит их углекислого газа, благодаря которому и обладает своими теплоизоляционными качествами. Он горит, плавится от открытого огня и выделяет при этом соединения. В пенополистироле любят селиться мыши, выгрызая в нем гнезда. В SIP панелях пенополистирол закрыт с двух сторон плитами ОСП, этим обеспечена (хоть и частичная) пожаробезопасность конструкции. Используется в SIP панелях по причине своей низкой стоимости и легкости.

Минеральная вата

Минеральную вату плотностью 100 – 120 кг/м³ также можно использовать в SIP панелях. Она не поддерживает горения, не горит сама и не распространяет огонь. В процессе нагрева может выделять неприятные запахи связующего, но, тем не менее, намного более экологична, чем пенополистирол. Редко используется в SIP панелях по причине большого веса (панель будет весить в 2 раза больше, чем в с ПСБ) и высокой стоимости. Использование минеральной ваты в качестве сердечника удорожает дом из сэндвич-панелей в 1,5 – 2 раза.

Проекты домов из сэндвич-панелей

Приняв решение строить дом из сэндвич-панелей, в первую очередь необходимо создать проект дома. Технология панельного строительства дает большое поле для выбора готового проекта и позволяет адаптировать другие проекты.

SIP панели выпускаются в типовых размерах 2500х1250 мм и 2800х1250 мм. Это определяет типовую высоту первого и второго этажа дома. Хотя можно возводить стены любой высоты, но тогда придется дотачивать панели, что не очень красиво и надежно.

Толщина панелей 124 мм, 174 мм, 224 мм задает площадь внутреннего пространства. Для внутренних перегородок используются панели толщиной 124 мм.

Очень важно продумать и просчитать качественную вентиляцию, без которой дом превратится в склеп.

Дом из сэндвич-панелей своими руками

Без помощи строительной организации в данном вопросе все равно не обойтись. Изготовление сэндвич-панелей самостоятельно сводит на нет всю экономию и низкую стоимость такого дома, так как дело это нелегкое и трудоемкое.

Обратившись в проектное бюро или строительную компанию, необходимо разработать проект для Вашего дома. Затем на основании этого проекта изготавливаются SIP- панели, требуемого размера и параметров. Покупать строго стандартные панели и затем подгонять их под проект тоже можно, но трудоемко и долго. Когда заказ на изготовление панелей выполнен, их доставляют на стройплощадку грузовым автомобилем и начинают сборку дома.

Фундамент для дома из SIP панелей

Сборный дом из сэндвич-панелей – легкая конструкция, не требующая тяжелого заглубленного фундамента. Чаще всего используются ленточные мелкозаглубленные фундаменты или плитные, свайно-ростверковые, ленточно-столбчатые.

Рассмотрим вариант мелкозаглубленного ленточного фундамента:

• Выполняем разметку участка и выемку грунта на глубину 50 – 60 см шириной 40 см.
• Уплотняем грунт, засыпаем слой песка 10 см и тщательно утрамбовываем, затем слой щебня 10 см и тоже трамбуем.
• Затем устанавливаем деревянную опалубку для фундамента на высоту до 50 см над землей. Заранее делаем в ней отверстия для продух.
• Связываем арматурный каркас и опускаем его в траншею.

• Готовим бетонный раствор или заказываем миксер и заливаем фундамент. Удаляем воздушные пузырьки с помощью вибратора.

Даем полностью высохнуть фундаменту в течение 28 дней, затем снимаем опалубку. Гидроизолируем поверхность фундамента, укладывая рубероид в 2 – 3 слоя или гидростеклоизол, сверху промазываем битумной маcтикой. Лучше это делать незадолго до начала возведения стен, чтобы слой гидроизоляции не находился долгое время под открытым небом.

Укладка обвязочного (венцового) бруса

Берем брус сечением 250х150 мм и укладываем его посередине фундамента. Тщательно вымеряем горизонтальность его расположения.

Соединяем брус в углах с помощью врубки «в полдерева» или «в лапу». Затем закрепляем соединение деревянным нагелем. Для этого высверливаем в брусьях отверстие диаметром 20 мм длиной 100 – 150 мм. Вбиваем нагель длиной чуть меньше отверстия. Добиваем его киянкой.

Закрепляем брус к фундаменту с помощью анкеров. В углах по два анкера и на расстоянии 1,5 – 2 м друг от друга. Длина анкера должна быть 350 мм, диаметр 10 – 12 мм. Головки анкерных болтов утапливаем в брус обвязки.

Обустройство пола и перекрытий в доме из SIP панелей

Особенностью строительства по канадской технологии является то, что можно построить дом из сэндвич-панелей полностью, в том числе и пол, и перекрытие этажей, и чердачное перекрытие, и даже кровлю.

Но наши отечественные строительные компании все же рекомендуют в таких домах обустраивать обычный деревянный пол на лагах, укладывая утеплитель между лагами. Так получится надежнее и долговечнее, такой пол легче ремонтировать и разбирать в случае непредвиденных ситуаций или поломок.

Рассмотрим вариант обустройства пола из SIP панелей:

• Заготавливаем брусья, которые будут выступать лагами пола и балками-шипами, которые необходимо вставить между панелями. Длина балки должна быть такой, чтобы она легко укладывалась на фундамент и в паз-врубку в обвязочном брусе. Сечение таких балок зависит от толщины сэндвич-панелей: 150х50 мм, если панель 174 мм толщиной, 200х50 мм, если панель 224 мм.
• Раскладываем панели для пола дома. Подрезаем их до необходимых размеров обычной пилой. Если требуется выполнить выемку утеплителя, то используем самодельный терморезак (некоторые компании предлагают его вместе с панелями).

Важно! Зазор между краем плиты ОСП и поверхностью утеплителя внутри панели должен быть равен 20 – 25  мм. Этого достаточно, чтобы плотно соединить панели брусом толщиной 50 мм.

• Начинаем сборку с угловой панели, сращивая их по длине в ряд. Паз панелей запениваем монтажной пеной и вставляем внутрь балку. Плотно прижимаем и держим несколько секунд. Фиксируем оцинкованными саморезами с шагом 150 мм или шурупами по дереву 3,5х40 мм.
• Затем со стороны балки крепим вторую панель. Для этого паз в ней тоже запениваем. Надеваем панель на балку и прижимаем.
• Повторяя все эти действия, выполняем сборку всего пола.
• Затем необходимо заполнить все оставшиеся по периметру пазы досками толщиной 25 мм. Процедура не слишком отличается: паз необходимо заполнить пеной, затем вставить доску, прижать и зафиксировать саморезами.
• Полученную конструкцию с помощью рычажного механизма или тяжелой техники необходимо уложить на место для пола. Выступающие части балок/лаг необходимо закрепить к фундаменту анкерами с помощью стальных уголков. Сами лаги вставить в места врубки в обвязочном брусе.

Важно! Иногда делают по-другому. Соединительные балки не имеют выступающих частей, они таких же размеров, как размеры будущего пола. После того как собирается конструкция из сэндвич-панелей, в пазы которых вставлены балки, по периметру панели соединяются также сплошной доской обвязки 40х200 мм. Затем эта конструкция устанавливается на брус нижней обвязки и фиксируется анкерами.

Возведение стен из SIP панелей

Следующий этап постройки дома из сэндвич-панелей – укладка направляющей доски, она еще называется  «лежень». Размеры этой доски полностью зависят от толщины сэндвич-панели. Примем для простоты, что наша сэндвич панель толщиной 224 мм. Тогда нам понадобится доска 50х200 мм.

• Укладываем доску сверху на обвязочный брус или пол (зависит от способа монтажа пола), выверяем строгую горизонталь и закрепляем саморезами 5х70 мм с шагом  350 – 400 мм. При этом необходимо отступить от внешнего края 10 – 12 мм.
• Внимательно изучив схему расположения панелей стен, начинаем установку с угла.

Важно! При возведении стен из сэндвич-панелей крайне важно ровно установить первые угловые панели. Все остальные панели будут лишь повторять пространственное расположение этих двух, и ошибиться и поставить их невертикально будет невозможно.

• Ставим две панели вертикально в угол. Предварительно запениваем нижний паз панели и одеваем ее на лежень. Выравниваем строго по горизонтали и вертикали. Прикручиваем панели к лежню саморезами 3,2х35 мм с шагом  150 мм.
• Соединяем панели между собой. Для этого между ними можно вставить доску квадратного сечения, а можно скреплять сразу между собой, пазы запениваем, плотно прижимаем и прикручиваем саморезами 12х220 мм с шагом 500 мм.

• Все остальные панели монтируются по такой же схеме. Паз установленной панели заполняется монтажной пеной, низ устанавливаемой панели тоже, последняя одевается на лежень. Между установленной и устанавливаемой панелями вставляется брус/доска сечением 50х200 мм. Соединение плотно прижимается и фиксируется: снизу к лежню саморезами 3,2х35 мм, сбоку между собой саморезами 12х220 мм.

• После того как стены будут полностью смонтированы, верхний паз панелей также заполняется пеной, затем в него вставляется верхняя обвязочная доска/брус 150х200 мм. Брус закрепляется к панелям саморезами 4,2х75 мм, обе панели с двух сторон фиксируются к брусу саморезами 3,5х40 мм.

Проемы для окон и дверей можно вырезать в уже установленных стенах или заранее, что несколько сложнее точно просчитать, кроме тех случаев, когда сэндвич панели заказываются строго по проекту на заводе изготовителе.

К брусу верхней обвязки крепятся балки перекрытий стандартным способом. Таких креплений несколько: врубкой, с помощью уголков или кронштейнов. Можно выбирать любой.

Важно! Как уже писалось выше, перекрытия второго или чердачного этажа также можно полностью выполнять с помощью сэндвич-панелей точно также как и пол. Но этот способ недостаточно прочный и более трудоемкий.

 Обустройство крыши в доме из SIP панелей

Крышу для дома из сэндвич-панелей можно выполнять обычную стропильную, где стропила опираются на мауэрлат или на пазы, вырезанные в балках-шипах чердачного перекрытия. Затем на стропила набивается обрешетка и укладывается кровельный материал. Если чердак будет холодным, его не имеет смысла утеплять. Если же планируется мансарда, то между стропилами укладывается утеплитель и закрывается изнутри пароизоляционной пленкой. Со стороны кровли на утеплитель набивается гидроизоляционная супердиффузионная мембрана.

Но бывают и другие способы. На демонстрирующем дома из сэндвич-панелей фото, видно, что крыша полностью выполнена из сэндвич-панелей. В таком случае монтаж крыши производится, начиная от одного края, постепенным наращиванием вдоль конька. Сначала устанавливаются первые стропила, которые фиксируются саморезами к мауэрлату. Затем к ним крепятся сэндвич-панели, так же как и в стенах.

Потом устанавливается следующее стропило, которое вставляется в паз предыдущих панелей и т.д. Данный способ более трудоемкий, чем монтаж обычной крыши с утеплением.

В целом, сборка дома из сэндвич-панелей не очень сложная задача. С ней справятся два-три человека за две недели в случае, если будет благоприятная погода. В дождливую погоду лучше не работать с панелями, так как края свежих распилов незащищены и подвержены влиянию влаги. Монтировать окна удобнее всего стандартных размеров, чтобы потом не пришлось заказывать индивидуально.

Дома из сэндвич-панелей: видео — урок

Дом из сип панелей своими руками (фото, видео)

Строительство домов из sip панелей приобрело широкое распространение в Канаде и Европе. Сегодня этот метод пользуется заслуженной популярностью и у нас в стране. Многие фирмы предоставляют данные услуги, но, благодаря простоте использования, возможно построить дом из сип панелей самостоятельно, без привлечения квалифицированных исполнителей. При соблюдении несложной  технологии, можно за короткое время получить достойный результат.

Содержание статьи:

SIP (Structural insulated panel): характеристики, достоинства и недостатки

Sip панели представляют собой трёхслойные сэндвич-панели. Между двумя слоями из твёрдого листового материала, располагается теплоизоляционная и звукоизоляционная прослойка. В качестве внешних слоёв чаще всего используются плиты OSB, наполнителем выступает пенополистирол. Реже для заполнения применяют минеральную вату, поскольку это значительно увеличивает вес и стоимость элементов. Снаружи обрабатываются противопожарными и антисептическими пропитками. Sip сэндвичи выпускают различной толщины — 124; 174 и 224 мм, в зависимости от предназначения. Основными линейными размерами являются 2500*1250 мм и 2800*1250 мм, хотя можно заказать изделия и других размеров.

Популярность данной продукции обусловлена большим количеством преимуществ:

• Заводская готовность. При заказе сборных элементов на заводе, комплектация проходит таким образом, чтоб учесть все особенности проекта и свести ошибки сборки к минимуму. Также многие производители комплектуют изделия шипованной доской, что обеспечивает надёжное соединение шип-паз. В других случаях комплектация брусом производится по месту сборки.
• Простота использования. Технология настолько проста, что здание можно собрать своими руками. При этом набор инструментов для работы минимален.
• Широкое применение. Из SIP можно строить загородные коттеджи, офисные и складские помещения, гаражи и осуществлять монтаж других зданий и сооружений.
• Высокая тепло- и шумоизоляция. Наличие пенопласта или минеральной ваты обеспечивает отличные теплофизические свойства.
• Прочность. Изготовители дают гарантию минимум 50 лет.
• Лёгкость конструкции. Малый вес позволяет применять облегчённые типы фундаментов.
• Скорость возведения.
• Всесезонность. Отсутствие «мокрых» процессов позволяет вам самим производить монтаж вне зависимости от погодных условий.
• Экономия. Использование данной технологии на всех этапах строительства от пола до крыши, позволяет сократить расходы на материал.
• Уменьшение денежных затрат на отопление.

[ads-pc-1]
К недостаткам относят:

• Синтетические материалы.
• Полная герметичность зданий. Для нормальной эксплуатации такого объекта необходима хорошая система принудительной вентиляции.
• Горючесть. По этому поводу ведутся жаркие споры, хотя производители обещают высокий класс пожарной безопасности.

Нужно ответственно подойти к выбору SIP, чтоб они отвечали всем заданным требованиям. Наличию пропитки для биологической защиты, огнестойких и влагостойких покрытий, толщине каркасного покрытия и плотности изолирующего слоя.

Подготовительные этапы работы

• Выбор проекта. Если внешний вид строения, его величина, этажность и дизайн зависит только от пожеланий заказчика, то составление проектной документации и расчёт количества сэндвичей стоит доверить профессионалам. Это позволит избежать ошибок и сэкономить.
• Выбор производителя. Предварительно стоит изучить рынок предложения и выбрать компанию, которая пользуется доверием и соблюдает технологический процесс изготовления и комплектации.
• Закупка и доставка заказа.

Основные работы по возведению здания

Фундамент

Важнейшим шагом является выбор и правильное устройство фундамента. Небольшой вес конструкции позволит применить любой вид основания: ленточный малого заглубления, монолитный или столбчатого типа. Чаще всего используют винтовые сваи, что позволяет сократить сроки обустройства до 2-3 дней. Этот процесс выполняют как можно тщательней, избегая ошибок и неточностей. Устройство свайного основания вполне можно делать своими руками. Выполняется разметка участка согласно проекту, начиная с углов. Между угловыми колышками натягиваются осевые нити и размечаются посадочные места для свай. Расстояние для соседних опор 2-2.5 м. После чего сваи закручиваются на нужную глубину, ниже точки промерзания грунта для этого климатического пояса.

С помощью нивелира находят единый уровень для всего каркаса. Выравнивание по горизонту можно выполнять дополнительным закручиванием или срезанием излишков. Метод подгонки выкручиванием не рекомендуется, так как при этом происходит разрыхление грунта. После этого связываем «пятки» свай, используя металлический швеллер, прокладываем гидроизоляционный слой, в качестве которого применяем рубероид, а сверху монтируем обвязочный брус с использованием болтовых соединений.

Обустройство пола

Из sip панелей можно своими руками собрать полноценный пол. Для этого каркасные плиты укладывают по площади, предварительно обработав их гидроизоляционной мастикой. В качестве лаг используется соединительный брус. На все стыки для лучшего уплотнения наносят пенополиуретановый герметик. После этого для улучшения прочности все соединения скрепляют саморезами с шагом 10-15 см. Часто поверху «пирога» дополнительно монтируют дощатый настил с помощью саморезов. В заключение осуществляется устройство обвязки, по которой будут непосредственно собираться стены будущего жилища.

Поднимаем стены

Несмотря на кажущуюся сложность, возвести стены тоже вполне выполнимо своими руками. Начинаем сбор конструкции с угла, для чего угловые панели выставляем по горизонтали и вертикали, применяя строительный уровень для контроля качества. Далее от выставленных угловых многослойных плит сами монтируем последующие, направляясь в две стороны к следующим углам. Каждый соединительный паз проклеиваем с помощью монтажного герметика. По окончании возведения стен первого этажа, сверху укладываем обвязочную доску, которая будет выполнять роль основания для междуэтажного перекрытия.

Устройство перекрытий проводим по аналогии с полом, выполняя пошагово технологию укладки плит. При необходимости конструкцию усиливаем дополнительным брусом. В перекрытиях необходимо не забывать технологические отверстия для вентиляционных каналов и других коммуникаций. С помощью выпусков соединительной доски, можно формировать основание для балконов, лоджий, различных декоративных конструкций.

Крепление конструктивных элементов второго этажа аналогичны по исполнению с устройством sip-сэндвичей на первом уровне.

Крыша

При обустройстве крыши, для небольших объёмов можно обойтись без установки стропильной системы, так как панели имеют необходимый запас прочности. При таком способе экономится значительное количество средств. При больших площадях кровли необходимо монтировать стропила. Но и в этом случае экономия заметна, ведь исключается применение дополнительных гидроизолирующих плёнок и других покрытий. Поверху, для вентиляции, устраивается реечная обрешётка и производится окончательная отделка кровли любым выбранным материалом: металлочерепицей, ондулином и др.

Отделка

При правильном выполнении работ получаем гладкие и ровные поверхности, которые легко можно отделать любым материалом. Для внутреннего пространства чаще всего используют гипсокартон, в санузлах и на кухнях — керамическую плитку. Для улицы подойдёт сайдинг, декоративные штукатурки.

Таким образом, широкое применение сип сэндвичей для постройки зданий, обусловлено несомненными преимуществами материала, возможностью выполнить весь комплекс работ своими руками, а также значительной экономией в процессе строительства и последующей эксплуатации.

Facebook

Twitter

Вконтакте

Google+

Дома из сэндвич-панелей под ключ

Наша компания занимается строительством коттеджей, загородных домов и иных сооружений из сэндвич-панелей в СПб на протяжении более 10 лет. Строения возводятся коллективом профессионалов с большим опытом и ответственностью. Дома из сэндвич панелей строятся по готовым типовым проектам, которые позволяют строить быстро и по низкой цене. Но при необходимости наши специалисты готовы разработать для Вас индивдуальное проектное решение.

Проекты домов из сэндвич панелей

5х4 м

Площадь: 33 м2

6х8 м

Площадь: 48 м2

5. 88х8.28 м

Площадь: 52 м2

7.38х7.58 м

Площадь: 55 м2

6х6 м

Площадь: 63 м2

6х6 м

Площадь: 63 м2

8х6 м

Площадь: 70 м2

7х6 м

Площадь: 74 м2

6х6 м

Площадь: 78 м2

6х7.5 м

Площадь: 81 м2

6.48х8.58 м

Площадь: 85 м2

9х6 м

Площадь: 95 м2

8х8 м

Площадь: 100 м2

6х8 м

Площадь: 102 м2

14. 5х10.6 м

Площадь: 103 м2

8х10.5 м

Площадь: 108 м2

Особенности сэндвич-панелей

Сэндвич-панели представляют современный строительный материал, который позволяет возводить даже сложные объекты в самые короткие сроки. Для строительства применяются готовые детали, произведенные заводским способом. Их только нужно прикрепить к каркасу, выполненному из металлических облегченных элементов. Сами сэндвич-панели также весят немного. Поэтому конструкция не требует возведения тяжелого и дорого фундамента.

Сэндвич-панели выполняются в виде комбинации двух частей листового металла, между которыми устанавливается утеплитель. Характеристики готовых панелей для модульных зданий зависят от качества исходных материалов. К примеру, показатели теплопроводности изделия напрямую зависят от толщины теплоизоляционного материала. На заводах все эти требования учитывают и создают панели с необходимыми свойствами:

• Они отлично удерживают тепло;
• Отличаются долговечностью;
• Обеспечивают шумоизоляцию помещений;
• Практически не портятся и не страдают по истечении времени;
• Являются пожаробезопасными и экологически чистыми изделиями.

Виды сэндвич-панелей

Панели для сэндвич дома могут отличаться по видам материалов, из которых они изготавливаются. Подбирается материал в зависимости от технических возможностей использования и функционала зданий. За основу берется оцинкованный или окрашенный профилированный лист, который удерживает утеплитель.

В качестве утеплителя применяются различные материалы:

• Пенополиизоцианурат;
• Пенополистирол;
• Пенополиуретан;
• Минеральная вата.

Для удобства монтажа сэндвич-панели оборудуются специальными замками. При возведении дома под ключ по желанию заказчика можно выложить стены в сочетании с иными материалами: камень, дерево, декоративные элементы и так далее.

Сэндвич-панели имеют разные цвета. Для этого на производстве наносится необходимый оттенок полимерного покрытия. В результате панели приобретают желанный цвет, радуя хозяина дома яркими расцветками.

Плюсы строений из сэндвич-панелей

• Отсутствие необходимости сооружать мощный и прочный фундамент.
• Строительство осуществляется сухим способом без необходимости выполнения мокрых и грязных работ.
• С панелями можно реализовать любые проекты зданий. Появляется неограниченная возможность модификации сооружений. Так объект можно быстро разобрать и установить в ином месте.
• Здания получаются эстетически привлекательными, все у сэндвич-панелей внешняя поверхность имеет декоративный облик.
• Строительство с панелями можно вести при любой температуре.
• Панели имеют невысокие цены.

Этапы работ

• Закладка фундамента.
• Сборка металлического каркаса.
• Монтаж сэндвич-панелей в виде стен, кровли и иных элементов.
• Заделка архитектурных узлов, уплотнителей, отделочных элементов и проведение иных завершающих работ.

У нас можно заказать дома и из любых других материалов: профилированного сухого бруса, газобетона, керамических блоков, камня, кирпича, sip панелей или дерева. Обратившись к нам, Вы избавитесь от всех хлопот, связанных со строительством. Вам нужно только позвонить к нам, получить консультацию, выбрать проект и заключить договор.

Дома из СИП (сэндвич) панелей: отзывы, критика, видео.

В настоящее время на рынке представлено множество технологий, разновидностей материалов. Дома из СИП-панелей тоже представлены несколькими доступными типами. Потому стоит поподробнее рассмотреть каждый из них.

Содержание этой статьи

ОСП+ПСБ+ОСП

Это одно из самых распространённых решений на сегодняшний момент. Можно сказать, что именно на нём основываются другие варианты. Cтеновые cэндвич-панели такого типа являются оптимальными в связи с тем, что используется пенополистирол затухающей марки, а также отличные характеристики OSB. Это не обычный пенопласт, который легко горит и при первой возможности начинает выделять токсичные вещества.

По данной теме есть похожая статья — Модульные дома для круглогодичного проживания

ОСП+ЭПП+ОСП

Распространённый в Северной Америке материал. Но у нас, в России, практически не встречается. Экструдированный пенополистирол в этом случае выполняет функцию утеплителя. Проекты домов из сип панелей с таким материалом практически не отличаются от других разновидностей.

ОСП+ППУ+ОСП

Утеплителем в этом случае становится какая-либо разновидность пенополиуретана. В нашей стране распространения и широкой известности тоже не получил.

ОСП+МВ+ОСП

Именно это изобретение можно назвать по-настоящему «российским». Минеральная вата – вот что используется в качестве утеплителя здесь. Правда, она имеет свойство оседать спустя некоторое время, как и сами сип панели. В результате усадки только нижняя часть конструкции остаётся утеплённой. Кроме того, функции распределяющей и несущей нагрузки вата не несёт. Следовательно, прочность тоже уменьшается.

ФЛ+ПСБ+ФЛ и ФЛ+МВ+ФЛ

Фибролит в таких изделиях является конструкционным слоем. Чаще всего выпускается он под маркой GreenBoard. Это тоже разработка российских строителей. Цели преследуются те же, что и когда заменяют ПСБ минеральной ватой. Это нужно для того, чтобы класс горючести изменился.

Такие модели не обходятся и без своих недостатков. Ширина фибролита равна 60 см, а лист OSB – 125. Это означает, что фибролитовых панелей на один дом нужно в два раза больше, чем других материалов. Кроме того, они стоят дороже, и вес имеют больше. Следовательно, и сам дом будет более дорогим, возводится в два раза дольше.

Фибролит ещё и обладает более низкими несущими характеристиками, чем тот же OSB.

О том, что такое фибролитовая плита, читайте здесь.

Немного об остальных разновидностях, в том числе ОСП+ПСБ+ГКЛ, СМЛ+ПСБ+СМЛ, ГКЛ+ПСБ+ГКЛ

Несущие характеристики этих изделий можно назвать только весьма скромными. Строительство межкомнатных перегородок – вот где, в основном, применяется такая технология. Строительство дома из сип панелей предусматривает использование несколько иных материалов.

Главное – сделать правильный выбор и купить материалы высокого качества, чтобы потом не пожалеть о своих ошибках.

Cэндвич панели для строительства дома

В нашей стране канадскими часто называются любые дома, у которых есть каркас из дерева. Во многом это связано с тем, что на основе Национальных норм по жилищному строительству Канады был разработан свод наших правил. Это касается и таких параметров домов, как размеры. Разновидностью каркасной технологии считают и SIP. Потому она тоже довольно часто носит название канадской.

На самом деле, её можно отнести к панельному строительству. Ведь быстровозводимые здания из сэндвич-панелей собираются на основе конструкций, которые заранее создаются в заводских условиях.

Что такое СИП-панель? Видео:

Но стоит отметить, что деревянный брус обычно применяется для того, чтобы соединить панели. В результате этих действий жёсткий каркас из дерева формируется внутри конструкции. Именно он обладает способностью принимать нагрузку, передаваемую от крыши и перекрытия, стен. В SIP соединительный брус выполняет функцию стропила, балки или стойки, если проводить аналогии с классическими каркасами из дерева. Такие дома тоже можно смело считать каркасными.

Производство сэндвич-панелей, видео:

Сэндвич-панели, фото:

фото дома из СИП-панелей (сэндвич-панели)

фото СИП-панелей

внешняя отделка дома из СИП-панелей

фотография внутренней отделки дома из СИП-панелей

фото гаража из сэндвич-панелей

Монтаж сэндвич-панелей

Огромнейшим запасом прочности обладают двухэтажные коттеджи, построенные из SIP-панелей. Добавление третьего и других этажей обычно не влияет на этот показатель. Внешняя отделка дома из СИП панелей может быть абсолютно любой. При этом такая дополнительная прочность достигается без дополнительных затрат. Можно сказать, что это конструктивная особенность данной конкретной технологии.

Иногда технологию из этой групп называют бескаркасной, чтобы подчеркнуть роль панелей в качестве несущих элементов. В этом тоже нет никакой ошибки. Для таких конструкций необязательно присутствие наружного, внутреннего каркаса. Для соединения главных элементов во многих ситуациях используют специальные термовставки либо шпонки из OSB-3.

Монтаж сэндвич-панелей, видео:

В большинстве случаев несущая конструкция дома собирается именно из панелей. Это касается крыши, перекрытия и стен. Но производство сип панелей позволяет применять их как в качестве утеплителей для ограждающих конструкций, так и для обустройства внутренних перегородок. Силовой каркас тоже нередко обшивается этим материалом.

Можно сказать, что в таких домах часто совместно используют как классические варианты, так и современные решения.

По материалу стен принято классифицировать каркасные дома в нашей стране. Например, классические стропильные крыши присутствуют практически у всех кирпичных домов. Это значит, что они будут деревянно-каркасными. Чтобы было проще, следует называть «канадскими» дома, где стены полностью состоят именно из SIP-панелей. Ведь именно при использовании их в стенах, проявляется большая часть достоинств материала.

Вас заинтересует эта статья — Строительство каркасных домов, отзывы жильцов.

Кроме того, стоит отметить и свойства теплоизоляции, которые позволяют применять его даже в строительстве чердачного или нулевого перекрытия в крыше. Внутренняя отделка дома из СИП панелей никогда не доставит проблем.

Cтроительство домов из сип панелей, видео:

Перечислим основные преимущества:

1. Абсолютная безопасность для окружающей среды. Решив построить дом из сип панелей своими руками, его владельцы защитят и своё здоровье.
2. Чрезвычайная прочность конструкции.
3. Неприхотливость в обслуживании, надёжность.
4. Не нужны кондиционеры, мощные системы отопления.
5. Сам дом медленно остывает, но быстро прогревается.
6. И в жару, и в стужу внутри будет максимально комфортно.
7. Окружающий ландшафт изменяется в минимальном объёме.
8. Строительство можно проводить в любое время года.
9. Брак сводится к минимуму, оборудование для производства сип панелей используется только заводское.
10. Не нужно использовать специальную технику, всё собирается очень быстро и просто.
11. Вполне можно поставить винтовой фундамент, на это максимум уходит один день.
12. Вес дома очень маленький.
13. Сразу после сборки можно начинать отделочные работы, усадки материал не даёт.
14. Коробка дома готовится всего за одну — две недели. Сроки строительства минимальны.
15. Минимальными являются и общие расходы на такое строительство.
16. На отоплении можно сэкономить в несколько раз больше, чем при использовании других материалов и решений.
17. Теплозащита по-настоящему уникальна. И сам дом выходит в полтора раза дешевле, чем другие разновидности.

Относительно нашей страны можно сказать, что материалом стен всегда определялось общее качество дома. Традиционными вариантами для создания качественных конструкций всегда считались дерево и камень.

Быстровозводимые здания из сэндвич-панелей, видео:

Строительство из СИП-панелей

При сравнении разных технологий строительства сейчас невозможно не учитывать теплозащищенность. И именно вокруг стен обычно разгорается больше всего споров, дома из сэндвич-панелей не исключение.

При использовании традиционных технологий создаются только многослойные конструкции, которые не обходятся без своих недостатков. Например, брус или кирпич обязательно требуют дополнение в виде хотя бы одного слоя с утеплителем. От обычных стен из тех же материалов эти изделия отличаются довольно сильно.

Дополнительное утепление означает увеличение цен, чревато и многими другими проблемами. В некоторых случаях представители государства запрещают выбирать этот вариант, поскольку он абсолютно не подходит к сложившимся погодным условиям.

Долговечность, экологичность и горючесть – свойства, по которым кирпич выигрывает у других материалов. Но эти характеристики пропадают, как только используется утепление. Такое решение будет рискованным, сложным и дорогим. Но зато каждый может легко создать сэндвич-панели своими руками, и их качество ничуть не будет уступать заводскому и многих трудностей можно избежать во время индивидуального строительства. При этом необязательно вкладывать большие суммы денег.

На границе слоёв в многослойных конструкциях проблемы возникают чаще всего. Необходимо следовать нескольким правилам, занимаясь обустройством тёплых стен.

Прежде всего, невентилируемые воздушные зазоры должны отсутствовать между отделочными или несущими слоями, а также самим утеплителем. Иначе внутри конструкции будет скапливаться влага, нарушится теплозащита. Что, в свою очередь, приводит к образованию плесени, быстрому разрушению и так далее.

Утеплитель необходимо приклеивать всей поверхностью, если вентилируемый зазор не предусмотрен. Но существуют объективные и субъективные причины, по которым следовать этому правилу становится практически невозможно. Потому российские новостройки часто страдают от низкого качества. Технология монтажа сэндвич-панелей – совсем другое дело.

Воздушные зазоры отсутствуют в SIP панели, которая склеивается под специальным прессом в заводских условиях. Дополнительной паро- ветроизоляции в этом случае не требуется. Проблемы, которые возникают внутри многослойных конструкций, в этом случае отсутствуют. Это является главным достоинством для самих строителей. В этом смысле панели типа SIP похожи на изделия из камня, бетона, кирпича и других материалов, выполненных в один слой. Правда, эти самые изделия нельзя сравнивать с SIP-панелями по показателю теплопроводности.

Достоинства материала

В SIP-панелях гораздо меньше мостиков холода, если сравнить их с обычными энергоэффективными каркасными домами, утеплёнными с помощью минеральной ваты. Но главная проблема каркасной технологии кроется не в самих «мостиках холода». Они важны разве что для каркасов из металла. Довольно просто решить проблему с этими мостиками в любых типах каркаса, например, практически нормой стало обустройство «двойного каркаса». Но в стойках каркаса получается небольшой эффект от устройства теплового разрыва.

Гораздо больше в обычной стене даст увеличение слоя утеплителя. Но и здесь есть своё препятствие. Практически ни одно здание не может себе позволить наличие слоя пиломатериалов в 200 мм и больше. Совершенно иначе ведут себя кровельные сэндвич панели. Технические характеристики их складываются таким образом, что они действительно теплее других материалов, хотя толщина остаётся примерно одинаковой. По заявлениям специалистов, тому есть несколько причин.

• У обычных технологий монтажа каркасных стен есть свои дефекты.
• Тепловые характеристики этой конструкции со временем снижаются из-за того, что происходит усадка минваты, постепенное увлажнение.
• В SIP-панелях используются плотные утеплители, которые гораздо эффективнее обычных. При этом стоимость сэндвич-панелей этой группы остаётся доступной.

Кроме того, наружные стены из этого материала более тонкие, чем в других случаях. Освещенность помещения улучшается именно за счет этого. Любая комната, где есть такие стены, покажется очень светлой при первом знакомстве. Стены обладают малой теплоемкостью, за счёт чего помещение становится более теплым довольно быстро. Вообще канадские дома отлично подойдут не только для временного, но и для постоянного проживания.

Дома из сип панелей: отзывы, критика, видео:

Дом из сэндвич-панелей своими руками

Дом из сэндвич панелей впервые появились в Канаде, после чего началось их постепенное вхождение на рынок Европейских стран и России. Из плит подобного типа возводятся загородные дома, коттеджи и дачи. Каждая конструкция обладает высокой прочностью, надежностью и отличными теплоизоляционными показателями. При невысокой стоимости выбор SIP – это рациональный вариант вложения средств в качественное жилье.

Достоинства сэндвич панелей

Для домов из сэндвич панелей характерна небольшая масса и отсутствие необходимости в сооружении специального фундамента. Каждая плита состоит из двух слоев ОСБ, между которыми уложен пенополиуретан. Способность канадских панелей выдерживать вертикальную нагрузку до 10 тонн позволяет использовать их при возведении построек в несколько этажей.

К преимуществам домов из сэндвич панелей можно отнести:

• Минимальная теплопроводность конструкции, определяющая энергосберегающие особенности коттеджа и низкие расходы на отопление.
• Сроки строительныхработ не превышают 3 месяца.
• Возможность эксплуатации условиях низких зимних температур в Новосибирске и соседних регионах.
• Отсутствие жестких требований к фундаменту.
• Большое количество доступных проектов. Отличающихся по размерам, площади, планировке и дизайну.

При строительстве домов из качественных сэндвич панелей, достаточно бригады из нескольких человек. Каждый владелец загородногоучастка может сампостроить такой дом, выбрав один из проектов и купив необходимый объем бруса, сэндвичей и необходимых комплектующих.

Этапы строительства домов из сэндвич панелей

Плюсом домов из изолированных сэндвич панелей считается их небольшая масса и возможность оперативно строить и быстро сдать в эксплуатацию готовую конструкцию. Заселяться в такой коттедж можно сразу после сдачи объекта, так как стены не дают усадки. Положительные отзывы владельцев с лучшей стороны характеризуют выбор СИП-панелей в качестве конструктивной основы объекта недвижимости.

Технология строительства дома из экологически чистых сэндвич панелей предполагает последовательное выполнение нескольких этапов:

• Подготавливается траншея под ленточный фундамент или отверстия для установки столбов, а также проводятся необходимые коммуникации.
• Заливается фундамент ленточного или столбчатого типа, с последующей гидроизоляцией.
• На готовое основание укладывается обвязка из бруса, использование которой возможно при надежной фиксации на анкерные болты.
• Настилаются деревянные лаги, на которые монтируются СИП-панели пола. В дальнейшем на данное покрытие монтируется чистовой пол.
• После обвязки плит первого этажа выполняется установка стеновых панелей. Монтаж ведется от угла с обязательным соблюдением геометрии. Крепление производится по технологии шип-паз, что гарантирует отсутствие щелей и герметичность сборки.
• Для закрепления всей конструкции и подготовки к сборке мансардного этажа или кровли устанавливается обвязка, после чего укладывается перекрытия.
• Завершает технологический процесс возведение стропильной системы и кровельного покрытия. Допускается монтаж сэндвич-панелей в безстропильном варианте, так как жесткость конструкции позволяет выдерживать значительные механические нагрузки.

Большое количество доступных проектов, в том числе высоких и габаритных, позволяет применять СИП в коттеджном строительстве. Внешняя отделка не требует больших финансовых вложений, так как поверхность ровная, без изъянов и не нуждается в дополнительном утеплении. Герметичность каждого блока позволяет избежать негативного влияния насекомых на конструкцию.

Строительство домов из сэндвич панелей набирает популярность благодаря очевидным плюсам такого подхода. Вместо дорогостоящего и длительного по срокам возведения жилых зданий из кирпича, дерева и других материалов, намного проще и дешевле за один сезон получить готовое жилье. Проживать в таком доме можно круглый год, а при наличии свободного времени и помощников, ничего не мешает начать и закончить стройку своими руками.

как построить каркасные дома, отзывы о строительстве

Еще совсем недавно – буквально каких-то 40 лет назад – канадцы создали специальную технологию использования сэндвич-панелей для строительства домов. Сейчас же подобную технологию применяет для возведения практически всех каркасных построек.

Схема постройки

Сэндвич-панели представляют собой строительные плиты, которые содержат ориентировано-стружечную плиту и два слоя пенополиуретана. В некоторых случаях вместо ОСП используют листовой металл. На фото вы можете увидеть, как выглядят будущие конструкции из подобного строительного материала. Кроме этого, можно ознакомиться с отзывами от владельцев таких построек и узнать, довольны ли они своим домом или нет.

Возведение стен

Преимущества использования сэндвич-панелей при строительстве дома

Основными достоинства данного материала являются:

1. Легкий вес.
2. Приемлемая стоимость.
3. Отличные технические характеристики, которые позволяют достойно выдержать все внешние нагрузки на постройку.
4. Возможность проведения работ по возведению дома своими руками.
5. Высокая скорость строительства объектов.
6. Возможность создания зданий в один, два или даже три этажа.
7. Отсутствие необходимости в подгонке стыков, что связано с индивидуальным изготовлением панелей в соответствии с вашим проектом.

Начальный этап по строительству каркасного дома из сэндвич-панелей

Первым делом потребуется построить качественный фундамент. Обратите внимание на такие параметры вашего участка, как глубина подземных вод, их количество и тип почвенного слоя. Нужно создать монолитный малозаглубленный фундамент, который представляет собой конструкцию из винтовых свай или армированной ленты из бетона. На фото можно увидеть основу для данного дома, изготовленную из винтовых свай.

После этого следует обеспечить хорошую гидроизоляцию для деревянных частей основы. На гидроизоляционный материал нужно положить специальные брусья, закрепление которых должно происходить по всей длине при помощи анкерных болтов. При этом необходимо применять довольно длинные крепежные элементы, а их головки следует утопить в самой обвязке.

Затем нужно возвести цокольное перекрытие, состоящее из деревянных лаг и SIP-панелей. Его установка должна осуществляться с углового блока. Что касается нагрузки на основу здания, то она образуется за счет размещения лаг в определенных отверстиях в листах материала.

Приступаем к установке сэндвич-панелей

Основные этапы по установке:

1. Создаем первый ряд. Для этого необходимо каждый лист вставить в образовавшиеся лаги. После этого находим боковой паз и вкладываем в него деревянную лагу, предназначенную для создания перекрытия.
2. Пришиваем следующие панели к лаге перекрытия и продолжаем следующий ряд. В данной ситуации пазы обязательно нужно обработать при помощи специальной монтажной пены, которая предотвратит появление щелей в доме.
3. Торцевые перекрытия оснащаем деревянным брусом.

После проведенной работы необходимо осуществить нижнюю обвязку панелей для первого этажа. Сначала следует оставлять щели между обвязками для того, что прикрепить их впоследствии к цокольному перекрытию.

Каким образом монтируются сэндвич-панели между собой?

Весь процесс установки подобных должен начинаться с монтажа угловых панелей. С подробной инструкцией вы можете ознакомиться по видео. Перед тем, как осуществить данную процедуру, следует произвести проверку на устойчивость. Для этого вам понадобится отвес. Сначала должна прикрепляться крайняя стойка при помощи саморезов, а затем уже сама стеновая панель. Чтобы правильно установить материал, вам потребуются шурупы, которые необходимо будет вкрутить на расстоянии не меньше 15 см.

Что касается второй стороны образовавшегося угла, то его крепление должно осуществляться аналогичным образом. После этого следует осуществить стяжку панелей между собой при помощи саморезов-глухарей, расположив их на расстоянии в 50 см друг от друга. Все вышеуказанные действия необходимо произвести и при возведении остальных плит. Главным условием в такой ситуации является также обработка стыков при помощи монтажной пены.

Окончательная сборка стен с целью построить нижний этаж постройки должна сопровождаться креплением панелей к самой стойке с использованием шурупов, а последний угол, в свою очередь, должен быть стянут при помощи глухих саморезов. Расстояние между ними также должно быть равно 50 см.

Для верхних выборок потребуется применить строительную пену, а затем вложить и закрепить в нее верхнюю обвязку. Для соединения нужно воспользоваться саморезами. Кроме этого, блоки для первого этажа следует пришить к верхней обвязке с использованием шурупов. Расстояние между ними при этом должно составлять не менее 15 см.

Как установить верхние уровни при строительстве дома из сэндвич-панелей своими руками?

Для возведения верхних уровней дома вам следует окончательно завершить предыдущие этапы, поскольку от качества произведенной ранее работы полностью будет зависеть такой важный показатель, как устойчивость всей конструкции.

В том случае, если вы решили построить дом в два этажа, сборка межэтажного перекрытия должна осуществлять таким же способом, как и для цокольного. Если же запланирована одноэтажная постройка, то необходимо создать чердачное перекрытие.

Чтобы избежать неправильного или неравномерного распределения нагрузки для перекрытия, нужно создать опору всех нагрузочных частей конструкции на несущие стены и стойки. Здесь фиксацию прогонов следует произвести с применением двух саморезов.

Если вы решили построить дом с многоскатной крышей, то здесь вам необходимо будет использовать специальные ендовы и ребра, установка которых должна производиться с использованием двух саморезов для каждого места.

Как произвести установку стропильной системы

Если вы строите каркасный дом из сэндвич-панелей своими руками, крыша должна создаваться с применением специальных сэндвич-панелей, предназначенных именно для монтажа кровли. Сначала следует закрепить при помощи саморезов каждое стропило, учитывая расстояние между ними, которое должно составлять примерно 40 см. Затем присоединяем их к прогонам, применяя также саморезы.

Чтобы сделать поперечный стык, потребуется осуществить пришивание вставок панелей к самим стропилам. Все элементы кровли должны устанавливаться постепенно по всей поверхности крыши.

В том случае, если вы еще до сих пор выбираете между таким надежным и практичным материалом, как сэндвич-панели, и другими подобными конструкциями, посмотрите на фото построенных домов и почитайте отзывы от хозяев подобных построек. Это позволит сделать вам правильный выбор в пользу того или иного материала.

Как я установил сэндвич-панели своими руками

Совсем недавно нашей семье удалось приобрести хороший участок земли. На семейном совете приняли решение не строить большой дом, а использовать землю для выращивания ягод, овощей и фруктов. Для хранения заготовок и временного пребывания на дачном участке решили построить комфортный домик из сэндвич-панелей своими руками. Что так привлекло наше внимание в этом строительном материале? Это скорость возведения сооружения, возможность сэкономить финансы на закладке прочного фундамента и найме бригады профессионалов.

Знакомые порекомендовали обратиться в компанию ВРК1, где мы получили подробную консультацию и рекомендации по самостоятельному строительству дачного домика и выбору подходящего строительного материала. По нашему запросу был разработан проект с учетом пожеланий всех членов семьи.

Для наружных стен использовались сэндвич-панели из металлического профиля с наружной стороны и ОСП плиты с внутренней стороны. Для внутренних перегородок применяли панели из ОСП плит толщиной в 124 мм. В качестве утеплителя была выбрана минеральная вата. Толщина внешних стен 224 мм. Для крыши выбрали панели из профлиста с обеих сторон. Очень скоро на нашем участке появились качественно упакованные панели и элементы каркаса. Настало время начать монтаж сэндвич-панелей своими руками

ЧИТАЙТЕ ЕЩЕ: Установка кровли из профнастила своими руками

Стартуем

На помощь я пригласил своих лучших друзей. Так работать веселей и быстрей. До момента доставки панелей на площадку мы успели подготовить фундамент согласно разработанному проекту. Кроме ленточного малозаглубленного фундамента на участке появился временный санузел, бытовка, колодец с питьевой водой.

При закладке фундамента были сразу проложены канализационные и водопроводные трубы. Домик хоть и небольшой, но со всеми удобствами на случай необходимости задержаться на даче на несколько дней. Проведение всех работ тщательно сверяли с проектом, который разрабатывался с учетом установки деревянного каркаса. Фундамент возвышался над уровнем грунта на 30 см.

Сверху уложили слой гидроизоляции, а на него обвязочный брус сечением 150 на 250 мм. К основанию брус крепили анкерами.

Пол и потолочное перекрытие

Прежде чем решиться на самостоятельное строительство пришлось прочитать много материала и просмотреть большое количество видео о том, как установить сэндвич-панели правильно на каждом этапе строительства.

Для установки пола в качестве лагов и балок-шипов использовали деревянные брусья. Лаги сечением 50х200 мм укладывали в специальный паз-врубку обвязочного бруса на фундаменте. Для пола у нас была панель толщиной в 224 мм. Укладку панелей начинали с угла в ряд. Монтажной пеной заполняли паз и надевали на балку-шип. Хорошо прижимали, а потом фиксировали саморезами через каждые 150 мм. Работа несложная и интересная.

Стены

Установка стен дома началась с укладки лежня. С учетом размеров наших панелей мы использовали для направляющей доску размером в 50х200 мм. Лежень монтировали на обвязочный брус строго горизонтально и крепили саморезами через 350 мм отступая от края 10 мм.

Важно! Каждый этап работ проверять с проектом, что поможет избежать ошибок и точно следовать плану работ.

Первые сэндвич-панели стеновые своими руками начали устанавливать с угла.

1. Запенили нижний паз и надели на лежень. То же сделали со второй угловой панелью. Произвели выравнивание в вертикальных и горизонтальной плоскости. для крепления сэндвич-панелей к лежню использовали саморезы длиной в 35 мм через каждые 150 мм.
2. Панели между собой соединили с помощью квадратной доски. Все стыки запенивали. Для крепления по вертикали использовали саморезы длиной в 220 мм.
3. Между панелями обязательно вставляли брус сечением 50х200 мм. Все остальные панели устанавливаются быстро и легко. Работать понравилось даже подумываем организовать бригаду.
4. После того как полностью установили все стены, приступили к укладке обвязочного бруса в верхний паз сэндвич-панелей. Для этого паз заполняли пеной и крепили саморезами с двух сторон. Размер бруса для верхней обвязки 150х200 мм.

Поскольку мы заказывали проект в компании ВРК1 панели приехали на площадку с уже вырезанными под двери и окна проемами. На брус верхней обвязки прикрепили балки перекрытия с помощью кронштейнов.

Крыша из сэндвич-панелей

По проекту у нас крыша двускатная с упором стропил на мауэрлат. Мы не совсем были уверены, что знаем, как монтировать сэндвич-панели на крышу. Главная наша задача была, это не повредить полимерную поверхность кровельных элементов.

ЧИТАЙТЕ ЕЩЕ: Как выбрать подходящие сэндвич-панели

Установили стропила с учетом размеров панелей. Домик наш небольшой и, мы заказали изготовление кровельных панелей по размеру скатов. Это значительно облегчило монтаж. Посередине стропил установили распорные поперечины, чтобы осуществить более надежное крепление кровельных элементов. Наш дачный домик начал привлекать внимание соседей. Работы продвигались быстро без разного рода строительного мусора и пыли. Мы втроем проделали большой объем работ за короткий период.

Наш дом уже был практически готов. Для подачи сэндвич-панелей наверх взяли в аренду кран. Никаких особых сложностей с монтажом панелей не было. Крепление кровельных элементов к стропилам то же делали с помощью саморезов. Между панелями ставили уплотнители. Советуем обратить особое внимание на монтаж доборных элементов сэндвич-панелей. Они нужны практически на каждом этапе строительства. Без доборных элементов ваш дом не будет выглядеть привлекательно и надежно. Все элементы продаются в комплекте с сэндвич-панелями.

Домик получился аккуратный с идеально ровными стенами и крышей. После установки окон и дверей сняли защитную пленку с фасада. Внутри помещений отделка не заняла много времени и финансов. Теперь мы знаем, как крепить сэндвич-панели на всех этапах возведения дома. Помогли нам в этом компетентные специалисты компании ВРК1, к которым мы обращались за помощью во время строительства. Они могут профессионально установить сэнвич-панели.

Сэндвич-панели в горизонтальной полосе

Инструкция по установке горизонтальных планок сэндвич-панелей

1. Разгрузка крупногабаритных сэндвич-панелей и коробчатых профилей листов требует использования вилки автопогрузчиков с большой площадью опоры и большим пролетом вилкой.

2. Начните с установки сэндвич-панелей с начальным окладом из более толстой листовой стали.Проверьте правильность установки каждой детали с помощью спиртового уровня. Это поможет точно разместить первую сэндвич-панель.

3. Закройте все стыки между сэндвич-панелью и каркасом водонепроницаемой самоклеющейся прокладкой. Нанесите гидроизоляционные самоклеящиеся прокладки на начальную планку, ленточный фундамент, колонны каркаса, каркасы зданий, балки и прогоны.

4. Перед установкой первого ряда сэндвич-панелей необходимо установить капельный колпачок с кромкой, достаточной для отвода дождевой воды с фасада стены и ленточного фундамента.При уже прикрепленных сэндвич-панелях установка подходящего капельного колпачка может оказаться невозможной.

5. Из-за большого веса сэндвич-панели должны перемещаться более чем одним человеком. Перед закреплением снимите защитную пленку с внутренней стороны каждой сэндвич-панели. Снимите внешнюю защитную пленку с сэндвич-панелей на завершающей стадии строительства, чтобы обеспечить максимальную защиту от грязи. Однако защитную пленку необходимо удалить в течение 3 недель с даты изготовления сэндвич-панели.

6. При необходимости сэндвич-панели можно аккуратно вставить на место с помощью молотка и деревянного бруска. Избегайте повреждения стыков и замков.

7. Перед креплением сэндвич-панелей проверьте их выравнивание с помощью спиртового уровня.

8. Закрепите сэндвич-панели на стальном каркасе винтами. Используйте только самосверлящие винты для стального листа с уплотнительными шайбами. Отрегулируйте крутящий момент сверла так, чтобы винты не затягивались слишком сильно, чтобы не повредить внешнюю облицовку сэндвич-панели. Установите винты на расстоянии 3,5 см от краев сэндвич-панели.

9. Заполните зазоры водонепроницаемой самоклеящейся прокладкой вдоль каждого завершенного участка работы.

10. Конструкция замков сэндвич-панелей Balex Metal обеспечивает максимальную газонепроницаемость и полное стыковку соседних сэндвич-панелей. Полиуретановая прокладка, используемая для замков, предотвращает термические разрывы между сэндвич-панелями.

11. Сэндвич-панели относительно легкие.Они могут выдержать только собственный вес. Сэндвич-панель толщиной 100 мм весит примерно 12,5 кг на квадратный метр. Для обработки длинных сэндвич-панелей используйте специальные приспособления. Balex Metal поставляет сэндвич-панели, обрезанные по длине с допуском до миллиметра. Однако иногда необходимо обрезать их по размеру на месте. Обрезать пилой или лобзиком, подходящим для резки листовой стали.

12. Оставляйте рабочие зазоры шириной от 10 до 20 мм между сэндвич-панелями на каждом этапе работы. Для обеспечения непрерывной теплоизоляции без разрывов зазоры полностью заделать пенополиуретаном низкого давления. Вертикальный гидроизоляционный слой, используемый для закрытия деформационных швов между сэндвич-панелями, является трехмерным, чтобы компенсировать любое тепловое расширение и сжатие облицовки сэндвич-панелей. Отрегулируйте вертикальное выравнивание оклада с помощью длинного спиртового уровня. Закрепите саморезами для стального листа с прокладочными шайбами ​​или заклепками на расстоянии примерно 30 см друг от друга.

дом из композитных панелей

Новая система фундамента может революционизировать подвал …
Высококачественные композитные панели сокращают время строительства и увеличивают … Технология в настоящее время одобрена для использования в Висконсине и, как ожидается, будет … — Максимально допустимая нагрузка на дом составляет 8900 фунтов / погонный фут после запаса прочности … 【Получить цену】

Сэндвич-панель — Википедия
Сэндвич-панель — это любая структура, состоящая из трех слоев: сердцевины с низкой плотностью и тонкой. .. Они появляются в промышленных и офисных зданиях в чистых и холодных помещениях, а также в частных домах, будь то ремонт или новостройка. … За последние 40 лет технологии строительства сэндвич-панелей претерпели значительные изменения … 【Получить цену】

(PDF) Сравнительное исследование строительства с использованием Schnell …
13 июля 2017 … Тезесви Тадепалли из Национального института Технология Warangal · Tezeswi Tadepalli … Композитные панели и RC Moment Frame с кирпичным заполнением … A. Краткое введение в дома Schnell на электростанции Jindal Steel.【Получить цену】

Сэндвич-панель — Википедия
Сэндвич-панели являются примером композитного материала с сэндвич-структурой: прочность и легкость этой технологии делают ее популярной и широко распространенной. 【Получить цену】

Строительство с помощью структурных панелей Видео — Gorilla Composites Inc
… Дома, построенные из композитных панелей Gorilla, как видно на видео. Несколько жилых домов были полностью построены с использованием технологии композитных панелей. 【Узнать цену】

Панели CPT: ДОМ — ЛЕГКИЕ КОМПОЗИТНЫЕ ПАНЕЛИ
18 мая 2017 года… CPT — лидер в производстве инновационных композитных панелей и панельных систем. Используя уникальное сочетание передовых технологий … 【Получить цену】

Технология композитных строительных панелей — iForm — iForm UK
НАША РЕВОЛЮЦИОННАЯ ТЕХНОЛОГИЯ КОМПОЗИТНЫХ ПАНЕЛЕЙ УНИКАЛЬНА ДЛЯ НАС ПО ВСЕМУ МИРУ. РАЗРАБОТАН И ПРОЕКТИРУЕТ ДОМ. ЭТО ПОЗВОЛЯЕТ НАМ … 【Получить цену】

Технологии композитных панелей — На главную | Facebook
Composite Panel Technologies. 60 лайков. CPT — лидер в производстве инновационных композитных панелей и панельных систем.Легкие, прочные и долговечные … 【Получить цену】

Экструдированные композитные панели — инновационное новое здание …
Экструдированные композитные панели — инновационные технологии строительства новых зданий. 15 дек. 2017 г. | Строительные технологии Дома Инновации Устойчивое строительство. композитный … 【Получить цену】

Deutsche Composite GmbH
Отмеченная наградой немецкая запатентованная легкая технология! . .. Эта технология композитных энергосберегающих панелей RexWall является одним из лучших материалов в этой … 【Узнать цену】

Design Composite GmbH | Home
Высокотехнологичные сэндвич-панели для индивидуальных решений.Как инновационный производитель технически высококачественных элементов основная компетенция — проектировать … 【Получить цену】

Корпус — структурно изолированные композитные панели … — YouTube
14 февраля 2012 … Благодаря использованию связующего материала RexWall панели являются … классными, а также роскошными домами, коммерческими зданиями, складскими домами и т. д. 【Получить цену】

Эко-дом из радикальных композитных панелей …
1 ноя 2012 … Модульная система строительства Startlink была разработана с Советом по технологической стратегии финансирование консорциумом, состоящим из жилья… 【Узнать цену】

Строительные системы из композитных панелей |
Composite Panel Building Systems производит инновационные экологически безопасные . .. разработанные для замены традиционных методов строительства, используемых в большинстве новых домов … высокотехнологичные решения, которые превосходят обычные структурные изолированные панели … решение — Armacell
JD Composites заявляет, что их дом действительно … панельный (SIP) дом с использованием материала сердечника ArmaForm … Armacell фокусируется на изоляционных материалах для техники.【Получить цену】

Pixel Haus — новый композитный дом
RC (железобетон). Pixel Haus® использует технологию LitePan® C-SIP (композитно-конструкционная изоляционная панель). По большому счету … 【Получить цену】

как построить дом из композитных панелей — The Lord Nelson
2эта техническая статья познакомит читателя с алюминиевым композитным материалом. (acm) разделительная облицовка 07 42 43 — стеновые композитные панели. связанные csi. 【Получить цену】

Против кирпичных стен: Металлические композитные панели для…
29 января 2020 … Композитные панели Hemsec являются неотъемлемой частью методов модульного строительства . .. его SIP (структурные изолированные панели) также соответствуют европейским техническим требованиям … использование композитных панелей может показаться уродливым сборным домом .. . 【Узнать цену】

Термопластичные композитные панели обеспечивают доступное жилье …
9 июн 2017 … Используя новые собственные технологии, компания установила партнерские отношения с известными мировыми фирмами по производству конструкционных пластмасс. В … 【Узнать цену】

передвижных домов — LS Tech-Homes SA
Композитные панели устойчивы к насекомым.Обшивка плит MgO и EPS — это инертные материалы, не содержащие питательных веществ. МОБИЛЬНЫЙ ДОМ (MH-34). 【Получить цену】

Композитные панели обеспечивают быстрое строительство дома — Материалы …
4 сен 2010 … Стандартный дом может быть построен с использованием сборных несущих изолированных панелей FCP InnoVida в 1- 3 дня. Используя собственные технологии … 【Получить цену】

Лекция 17: Сэндвич-панели | Видео-лекции | Ячеистые твердые тела: структура, свойства и применение | Материаловедение и инженерия

Следующий контент предоставляется по лицензии Creative Commons. Ваша поддержка поможет MIT OpenCourseWare и дальше предлагать высококачественные образовательные ресурсы бесплатно. Чтобы сделать пожертвование или просмотреть дополнительные материалы сотен курсов MIT, посетите MIT OpenCourseWare на ocw.mit.edu.

ЛОРНА ГИБСОН: Хорошо, мы, вероятно, должны начать. Итак, в прошлый раз мы закончили разговор о поглощении энергии в вспененных ячеистых материалах. И сегодня я хотел начать новую тему. Поговорим о сэндвич-панелях. Таким образом, сэндвич-панели имеют две жесткие и прочные оболочки, разделенные какой-то легкой сердцевиной.Таким образом, обшивка обычно состоит, скажем, из металла, такого как алюминий, или из какого-то композитного волокна. А ядро ​​обычно представляет собой какой-то клеточный материал. Иногда это инженерные соты. Иногда это пена. Иногда это бальзовое дерево.

Идея в том, что то, что вы делаете с сердечником, заключается в том, что вы используете легкий материал для разделения граней, и если вы думаете о двутавровой балке — так что, если вы помните, когда мы говорим о изгибе, и мы Говоря о двутаврах, вся идея в том, что при изгибе нужно увеличить момент инерции. Итак, вы хотите сделать как можно больше материала как можно дальше от середины балки, чтобы увеличить момент инерции.

Итак, если вы думаете о двутавровой балке, вы размещаете фланцы далеко друг от друга со стенкой, и это увеличивает момент инерции. И сэндвич-панели, и сэндвич-балки, по сути, делают то же самое, но они используют легкую сердцевину вместо полотна. Идея в том, что вы используете легкое ядро. Он разделяет лица. Увеличивает момент инерции. Но вы не добавляете много веса, потому что у вас есть это легкое ядро ​​посередине.

Итак, я привел несколько примеров, которые я передам, и мы сможем поиграться с ними. Вот несколько примеров на экране, а некоторые из них у меня внизу. Так, например, верх — включите мою маленькую штуковину — верхний левый здесь, это лопасть винта вертолета, и в ней есть сотовый сердечник. Это панель пола самолета с сотовой сердцевиной и поверхностями из углеродного волокна. Итак, вот эта штука. Я передам это через минуту.

Это горные лыжи. Он имеет алюминиевые поверхности и сердцевину из пенополиуретана.Вот и лыжи здесь. И сейчас в лыжах довольно часто используются эти сэндвич-панели. Это кусочек небольшой парусной лодки. Я думаю, у него были поверхности из стекловолокна и сердцевина из пробкового дерева. И я не знаю, плавает ли кто-нибудь из вас, но у Массачусетского технологического института есть новые парусные лодки. Вы плывете?

АУДИТОРИЯ: В последнее время я мало занимаюсь.

ЛОРНА ГИБСОН: Хорошо, но на тех маленьких технических лодках, которые вы видите в реке, есть отверстия в сэндвич-панелях. Это маленькие сэндвич-панели. Это пример из строительной панели.У этого есть сухая поверхность стены, поверхность из фанеры и сердцевина из пенопласта, и идея панелей для зданий состоит в том, что обычно они используют сердцевину из пенопласта, потому что пенопласт имеет некоторую теплоизоляцию. Таким образом, он не только разделяет грани и играет конструктивную роль, но и играет роль в теплоизоляции здания.

Пенопласт немного менее эффективен, чем использование сотового заполнителя. Таким образом, при одинаковом весе вы получаете более жесткую структуру с сотовым заполнителем, чем пенопласт. Но если вам нужна теплоизоляция, а также требования к конструкции, тогда подойдут пенопласты.

А это пара примеров бутербродов в природе. Это человеческий череп. Ваш череп представляет собой бутерброд из двух плотных слоев компактной кости, и вы можете видеть, что между ними есть небольшой тонкий слой трабекулярной кости. Итак, ваша голова как бутерброд, ваш череп как бутерброд. И я не знаю, доберусь ли я до этого в следующий раз, но в следующих нескольких лекциях я собираюсь немного поговорить о сэндвич-панелях в природе, о сэндвич-панелях в природе. Вы видите это все время.

А это птичье крыло. Итак, вы можете видеть, что есть плотная кость сверху и снизу, а посередине есть что-то вроде доверительной структуры. И очевидно, что птицы хотят снизить свой вес, потому что они хотят летать, поэтому снижение веса очень важно. Таким образом, это один из способов уменьшения веса птиц — структура типа сэндвича.

Итак, у меня есть пара вещей. Это две панели вверху. Это лыжи, и их можно дергать.У меня также есть несколько панелей, которые сделали люди в Массачусетском технологическом институте. И у меня есть изделия, из которых они сделаны. Итак, вы можете увидеть, насколько эффективны бутерброды. Так что это сделал парень по имени Дирк Мур. Он был аспирантом по инженерному делу океана. И у него алюминиевые грани и небольшой тонкий алюминиевый сердечник.

Итак, вы можете видеть, если вы попытаетесь согнуть его пальцами, вы действительно не сможете согнуть его сколько-нибудь заметно. И эта панель примерно такой же толщины, как и лицо. И вы видите, как легко мне это согнуть — очень легко.И это то же самое, что и ядро. Он толще, чем этот стержень, но вы можете видеть, как легко мне его согнуть. Так что каждая из частей совсем не очень жесткая. Но если собрать их все вместе, получается очень жестко.

Вот и вся прелесть этого. У вас могут быть легкие компоненты, и, если их правильно собрать, они станут довольно жесткими. Вот еще один пример. Это панель, которую сделал один из моих учеников, Кевин Чанг. И он на самом деле уже немного сломан, поэтому он не такой жесткий, как раньше.И вроде слышно, скрипит. Но вы можете почувствовать это и увидеть, насколько это жестко.

А вот лицевая панель. Как видите, я довольно легко могу это согнуть руками. Дудл-дуд. И тогда это основная часть. И опять же, это очень гибко. Так что на самом деле нужно собрать все эти кусочки воедино. Итак, вы получаете эту конструкцию из сэндвича и получаете тот эффект, хорошо? [? Уп-туалет. ?]

Хорошо, поэтому мы сначала посмотрим на жесткость этих панелей, вычислим их прогиб.Мы рассмотрим их конструкцию с минимальным весом. Итак, мы собираемся посмотреть, как, скажем, для данных материалов в заданном пролете, как минимизировать вес балки при заданной жесткости? А затем мы рассмотрим напряжения в многослойных балках. Таким образом, будет один набор напряжений в забоях и другой тип распределения напряжений в сердечнике. Итак, посмотрим на распределение напряжения.

А затем мы поговорим о режимах отказа, о том, как эти вещи могут выйти из строя, а затем о том, как определить, какой режим отказа является преобладающим, а какой возникает при самой низкой нагрузке.А затем мы рассмотрим оптимизацию конструкции, минимизацию конструкции для достижения определенной прочности и жесткости. Так что мы не собираемся проходить через все это сегодня, но мы вроде как начнем с этого.

ОК. Итак, позвольте мне начать. Идея состоит в том, что у нас есть две жесткие, прочные оболочки или грани, разделенные легким сердечником.

Идея состоит в том, что, разделяя грани, вы увеличиваете момент инерции при небольшом увеличении веса.

Так что они особенно хороши, если вы хотите противостоять изгибу или если вы хотите противостоять изгибу.Потому что оба они связаны с моментом инерции.

И работают они как двутавр. Таким образом, грани сэндвича подобны полкам двутавровой балки, а сердцевина подобна перемычке.

И поверхности обычно изготавливаются либо из композитов, армированных волокном, либо из металлов. Как правило, что-то вроде алюминия, обычно вы пытаетесь уменьшить вес, если используете эти вещи, поэтому иногда используется легкий металл, такой как алюминий. А сердечники обычно сотовые, или пенопласт, или бальза.

И когда они используют бальсовую древесину, они делают это … Я принес сюда кусок бальзы … что они делают, так это то, что они берут такой кусок и рубят его на куски здесь. А затем они кладут эти кусочки на матерчатый коврик. Так что обычно части могут быть размером два дюйма на два дюйма. Они кладут их на матерчатый коврик, и, поскольку они не являются одним монолитным элементом, они могут придать этому мату изогнутые формы. Так что это не обязательно должна быть просто плоская панель. Они могут изогнуть его по изогнутой поверхности, если захотят.

Итак, мы скажем, что сотовые структуры легче пенопласта для данной жесткости или прочности.

Но пена обеспечивает не только механическую поддержку, но и теплоизоляцию.

И общие механические свойства соты зависят от свойств каждой из двух частей, граней и сердцевины, а также геометрии всего объекта — какой толщины сердцевина, какая толщина грани, насколько плотна это ядро? Такие вещи.

И обычно панель должна иметь некоторую требуемую жесткость или прочность.И часто вам нужно минимизировать вес для достижения требуемой жесткости или прочности.

Очень часто эти панели используются в каком-то транспортном средстве, как мы говорили о парусной лодке, или вертолете, или самолете. Их также используют в рефрижераторах — у них будет пенопласт, потому что им нужна теплоизоляция. Поэтому, если вы собирались использовать его в каком-либо транспортном средстве, вы хотите уменьшить массу транспортного средства и иметь самую легкую панель, которую вы можете.Ага?

АУДИТОРИЯ: Итак, если бы вы видели основной материал и у вас была бы [НЕРАЗБОРЧИВО] сэндвич-панель, этот кусок [НЕРАЗБОРЧИВО] сэндвич-панель с чем-то [? сплошной?] в середине?

ЛОРНА ГИБСОН: Ну . ..

АУДИТОРИЯ: Итак, поскольку мы получаем [НЕРАЗБОРЧИВО] алюминиевый кусок толщиной с сэндвич-панель.

ЛОРНА ГИБСОН: Ага.

АУДИТОРИЯ: [НЕДОСТАТОЧНО].

ЛОРНА ГИБСОН: Ну, если у вас есть цельный алюминиевый кусок толщиной с бутерброд, он будет жестче, но намного тяжелее.Так что жесткость на единицу веса будет не такой хорошей. ОК? Итак, мы рассчитаем жесткость всего за одну минуту. А потом мы посмотрим, как уменьшить вес, хорошо? OK.

Итак, я собираюсь сделать это как нечто общее. Мы просто рассмотрим многослойные балки, а не плиты, просто потому, что это проще. Но пластины, все, что мы говорим о балках, в основном относится и к пластинам. Уравнение немного сложнее. Итак, мы начнем с анализа балок.

И я просто начну с балки, скажем, при трехточечной гибке. Так что там мои лица. Буп. И я сделал его более коренастым, чем в реальной жизни, просто потому, что так его легче рисовать. А если я посмотрю на это с другой стороны, это будет выглядеть примерно так. Скажем, здесь есть нагрузка P. Скажем, пролет балки равен l. Скажем, нагрузка находится посередине, поэтому каждая из опор воспринимает нагрузку P / 2.

А теперь позвольте мне определить здесь некоторые геометрические параметры.Я скажу, что ширина балки равна b. И я собираюсь сказать, что толщина грани равна t. Таким образом, толщина каждой грани равна t. А толщина сердцевины c, ок? Так что это просто определения.

И я собираюсь сказать, что грань имеет набор свойств, ядро ​​имеет набор свойств, а затем твердое тело, из которого сделано ядро, имеет другой набор свойств. Итак, свойства лица, которые мы собираемся использовать, — это плотность лица. Назовем эту строку f. Модуль лица, Ef, и некоторая сила лица, давайте представим, что это алюминий, и он поддается, это будет сигма y лица.

И тогда ядро ​​точно так же будет иметь плотность, rho star c. У него будет модуль упругости, звезда E c. И это будет иметь некоторую силу, я назову сигма-звезду С. И тогда твердое тело, из которого сделана сердцевина, будет иметь ряд плотности s, модуль упругости Es и некоторую прочность, сигма ys, хорошо?

Итак, сердцевина будет из какого-то ячеистого материала, соты, пенопласта или бальзы. И обычно модуль упругости сердечника будет намного меньше модуля упругости грани.Итак, я просто собираюсь сказать здесь, что звезда E c обычно намного больше, чем Ef. И мы собираемся использовать это позже.

Итак, мы собираемся вывести некоторые уравнения, например, для эквивалентной жесткости на изгиб для секции, эквивалент Ei. И в этом есть несколько условий. Но если мы можем сказать, что жесткость сердечника намного меньше, чем толщина поверхности, а также если мы можем сказать, что сердечник — жесткость меньше, а также толщина сердечника намного больше, чем толщина поверхности, много выражения, которые мы собираемся использовать, упрощают.Итак, мы сделаем эти предположения. Так что позвольте мне нарисовать здесь диаграмму сдвига.

Итак, V — это сдвиг, это диаграмма сдвига. У нас есть груз P / 2 на опоре. Никакой другой нагрузки не будет, пока мы не доберемся сюда. Затем диаграмма сдвига опускается на P, поэтому мы находимся на минус P / 2. Тогда здесь нет нагрузки, так что это просто остается постоянным, а затем мы возвращаемся к 0. А затем позвольте мне просто нарисовать диаграмму изгибающего момента. Диаграмма изгибающего момента для этого будет выглядеть как треугольник.

Помните, что если интегрировать диаграмму сдвига, мы получим диаграмму изгибающего момента. И этот максимальный момент будет Pl больше 4. Хорошо. Итак, сначала я собираюсь рассчитать прогиб. И мне для этого не нужны эти диаграммы, но затем я собираюсь рассчитать напряжения, и мне понадобятся эти диаграммы для напряжений. Так что пока имейте это в виду.

Итак, чтобы рассчитать прогиб, сэндвич-панели немного отличаются от однородных балок.В сэндвич-панели сердцевина не очень жесткая по сравнению с гранями. И у нас есть сдвиговые напряжения, действующие на эту штуку. Напряжения сдвига в основном переносятся сердечником. Таким образом, сердцевина на самом деле будет сдвигаться, и произойдет значительный прогиб сердцевины и сдвиг, а также общий изгиб всей панели. Так что на это нужно рассчитывать.

Итак, у нас будет член изгиба и член сдвига — вот что там есть эти два члена. Итак, мы собираемся сказать, что есть отклонение при изгибе и отклонение при сдвиге.И это сдвиговое отклонение возникает из-за среза сердечника и того факта, что модуль упругости сердечника, скажем, модуль Юнга или также модуль сдвига, немного меньше, чем модуль упругости поверхности.

Итак, если вы думаете о сердечнике как о более податливом, чем поверхность, тогда сердечник будет иметь некоторое отклонение от напряжения сдвига. Хорошо, поэтому мы собираемся начать с этого термина, термина гибкости. И если бы у меня была однородная балка с трехточечным изгибом, центральные прогибы — так что это все центральные прогибы, которые я здесь вычисляю — с Pl, помещенным в куб, получается, что 48 — это число, разделенное на EI.

И поскольку здесь нет однородного луча, я назову это эквивалентом EI. И чтобы сделать это немного более общим, вместо 48, это число, я просто поставлю константу B1. И эта константа B1 будет зависеть только от геометрии загрузки. Таким образом, каждый раз, когда у меня есть сосредоточенная нагрузка на балку, отклонение всегда Pl в кубе по EI, а затем сумма в знаменателе и это число зависит только от конфигурации нагрузки.

Итак, для трехточечной гибки это 48.Для сгибания кантилевера B1 будет равно 3. Считайте это просто числом, которое вы можете вычислить для конкретной конфигурации нагрузки. Итак, здесь мы скажем, что B1 — это просто константа, которая зависит от конфигурации загрузки.

И я скажу, например, для трехточечного изгиба B1 равно 48. Для прогиба конца консоли B1 будет 3. Так что это просто число.

Итак, следующее, что нам нужно выяснить, — это эквивалент EI. Итак, если бы это была просто однородная балка и она была прямоугольной, E было бы просто E материала, а я был бы шириной B, умноженной на высоту H в кубе, деленную на 12.Так что здесь у нас этого нет, потому что у нас есть два разных материала. Итак, здесь мы должны использовать так называемую теорему о параллельных осях, которую, я надеюсь, вы, возможно, видели где-нибудь в математике? Но да, кто-то кивает «да».

Хорошо, так что мы делаем, что мы хотим сделать, это получить эквивалентное EI — я собираюсь вернуть его, не паникуйте — этой штуки здесь, верно? Итак, я хочу . .. это нейтральная ось здесь, и я хочу, чтобы EI вокруг этой нейтральной оси там. Итак, хорошо, вы счастливы? Там.

Хорошо, у меня есть термин для ядра. Хорошо, ядро, это середина ядра, верно? Итак, для сердечника это будет просто E из сердечника, умноженного на bc в кубе на 12. Помните, для прямоугольного сечения, это bh в кубе больше 12 — это момент инерции. А здесь наша высота ядра всего c, хорошо? А затем, если я возьму момент инерции, скажем, для одной грани вокруг ее собственной центральной оси, я бы получил E грани, умноженный на bt в кубе, равный 12. Итак, мы берем момент инерции одной грани примерно посередине оси. лицо.А у меня их две, да? Потому что у меня два лица.

Теорема о параллельной оси говорит вам, каким будет момент инерции, если вы переместите его, а не в — вы не используете центроид области, но вы используете другую параллельную ось. И это говорит вам о том, что вам нужно взять интересующую вас область — таким образом, площадь лица равна bt, и вы умножаете на квадрат расстояния между двумя интересующими вас осями. Да.

Позвольте мне поменять мои маленькие скобки.Буп. Итак, уп-а-ду-ду. Может, я воткну это, сделаю небольшой набросок еще раз. Ладно, ладно. Итак, этот член здесь, Ef bt в кубе больше 12, это был бы момент инерции этой части здесь, относительно оси, которая проходит через ее середину, верно? Собственная центральная ось.

Но я хочу знать, каков момент инерции этой детали относительно этой оси. Это нейтральная ось. Назовем это центральной осью. И теорема о параллельности оси говорит мне, что я делаю, я беру площадь этой маленькой штуки, так что это b умноженное на t, и умножаю на квадрат расстояния между этими двумя осями.Таким образом, расстояние между этими осями просто c плюс t больше 2, и я возведу его в квадрат. А затем я умножаю все это на 2, потому что у меня два лица. У нас все хорошо?

АУДИТОРИЯ: [НЕДОСТАТОЧНО].

ЛОРНА ГИБСОН: Ага?

АУДИТОРИЯ: В центре [НЕРАЗБОРЧИВО] и [НЕРАЗБОРЧИВО], это Эда или Эфа?

ЛОРНА ГИБСОН: Это лицо Эфа, потому что теперь это лицо, верно? Итак, этот термин здесь для ядра. Итак, здесь ядро ​​- звезда E c. И эти два Эфа предназначены для лица наверху, хорошо? Потому что вы должны учитывать модуль материала долота, для которого вы получаете момент инерции.У нас все хорошо? OK.

Итак, теперь я собираюсь немного упростить этих ребят. Каракули-каракули-каракули-ду-дуд. ОК? Итак, я только что перемножил двойки и, может быть, просто запишу здесь теорему о параллельных осях. Дут-дут-дут. Да, прости?

АУДИТОРИЯ: Итак, что касается члена теоремы о параллельной оси, почему мы рассматриваем только Ef, а не [НЕВНЯТНО].

ЛОРНА ГИБСОН: Потому что я беру … то, на что смотрю … так что самый первый семестр, этот парень, здесь …

АУДИТОРИЯ: Да, [НЕРАЗБОРЧИВО].

ЛОРНА ГИБСОН: Это нужно учитывать, верно? И оба эти термина соответствуют лицу.

АУДИТОРИЯ: О, хорошо, значит, лицо играет …

ЛОРНА ГИБСОН: Да, по этой оси. Итак, теорема о параллельной оси говорит, что вы берете момент инерции вашей области относительно ее собственной центральной оси, а затем добавляете этот термин сюда. Но на самом деле это относится к тому лицу, хорошо? Позвольте мне убрать это, а затем ускользнуть сюда.

И здесь мы можем сказать, что модуль упругости грани намного больше, чем модуль упругости сердечника.А также, как правило, c, толщина сердцевины, намного больше, чем t, толщина грани. Так что, если это правда, то оказывается, что этот термин мал по сравнению с этим. И еще этот срок мал по сравнению с этим. А также этот член, вместо того, чтобы возводить c плюс t в квадрат, если c больше по сравнению с t, тогда я могу просто назвать его c в квадрате, хорошо?

Итак, вы можете видеть, что если Ec мало, то оно будет маленьким по сравнению с этими. Если t мало, то этот парень будет маленьким. Так что, даже если это выглядит уродливо, во многих случаях мы можем сделать это более простое приближение.

Хорошо, поэтому мы можем просто аппроксимировать это как Ef, умноженное на btc в квадрате над 2. Итак, этот член изгиба здесь, у нас есть все, что нам сейчас нужно, чтобы получить этот бит. Итак, следующий момент, который мы хотим получить, — это отклонение при сдвиге. Так чему же равен прогиб при сдвиге? Допустим, мы только что подумали о сердечнике, и все, что нас здесь интересует, это каковы отклонение сердечника и сдвиг?

Итак, скажем, это P / 2, это P / 2, это l / 2. Мы скажем, что это … ой. Это наше отклонение при сдвиге.Мы можем сказать, что напряжение сдвига в сердечнике будет равно модулю сдвига, умноженному на деформацию сдвига, поэтому мы можем сказать, что P по площади сердечника будет пропорционально модулю Юнга, умноженному на delta s по l. И давайте пока не будем беспокоиться о константе.

Итак, дельта будет пропорциональна … ну, позвольте мне [? сделать это?] пропорционально на данном этапе. Дельта s будет равна Pl, деленному на некоторую другую константу, которую я назову B2, и деленную на модуль сдвига сердечника и, по сути, на площадь сердечника.А вот B2 — еще одна константа. Итак, опять же, B2 просто зависит от конфигурации загрузки.

Да, здесь это немного приближение, но я просто собираюсь оставить все как есть. Итак, у нас есть эти два термина, и мы просто складываем их, чтобы получить окончательный результат. Начните другую доску.

ОК. Таким образом, мы получили бы уравнение для отклонения. И здесь следует отметить одну вещь: модуль сдвига сердцевины, если сердцевина представляет собой пену, то у нас есть уравнение для этого. Мы также можем использовать уравнение, если это соты.Но я собираюсь писать только для пенопласта. Ой.

Это для — это будет для пенопластов с открытыми порами. Ой, не хочу — и избавься от этого. Мы не будем обновлять сейчас, спасибо.

Хорошо, следующее, о чем я хочу подумать, — это как минимизировать вес при заданной жесткости. Скажем, если нам дана жесткость, нам дадут P больше дельты, чтобы я мог убрать здесь два P. Если я разделю его на P, дельта над P будет податливостью, P над дельтой будет жесткостью.

Итак, представьте, что вам даны материалы лицевой поверхности и сердечника, и вам сказали, какой длины должен быть пролет, вам сказали, какой ширины будет балка, и вам сообщат конфигурацию нагрузки. Итак, вы знаете, трехточечный ли это изгиб, четырехточечный изгиб или консоль — что бы это ни было. И вас могут попросить найти толщину сердцевины, толщину поверхности и плотность сердцевины, которые позволили бы минимизировать вес.

Итак, у меня есть небольшая схема. Не знаю, сможете ли вы это прочитать.Я собираюсь пройтись по нему, а затем напишу все на доске. Упс, нажал не ту кнопку. Итак, мы начнем с уравнения веса. Очевидно, что вес — это сумма веса граней, веса сердечника, так что эти два члена есть. Я запишу это через минуту.

И тут у нас есть ограничение жесткости. Итак, это уравнение — это просто уравнение, которое у меня есть здесь, на доске, хорошо? Затем вы решаете это ограничение жесткости для плотности сердечника.Итак, это уравнение здесь просто решает — мы решаем это уравнение здесь в терминах плотности, и мы получаем плотность, подставляя в это уравнение здесь модуль сдвига сердечника.

Так что подставляешь то там. Это своего рода беспорядок, но вы решаете это с точки зрения плотности. Затем вы помещаете эту версию плотности сюда в терминах этого уравнения веса здесь. Итак, вы исключили плотность из уравнения веса, теперь вы получили ее только в терминах других переменных.

Затем вы берете частную производную веса по толщине сердечника c, устанавливаете ее равной 0, и вы берете частную производную веса по толщине грани, t, и устанавливаете ее равной 0. И это дает вам два уравнения и две неизвестные. У вас есть толщина сердцевины и толщина грани — это два неизвестных. У вас есть два уравнения, и вы их решаете. Таким образом, значение, которое вы получаете для толщины сердечника, является оптимальным, так что это будет некоторая функция жесткости, свойств материала, с которыми вы начали в геометрии балки.

Аналогичным образом получается уравнение для оптимальной толщины лица t. И опять же, это функция жесткости и свойств материала в геометрии балки. Затем вы берете эти два значения для c и t, эти два оптимальных значения, подставляете их обратно в это уравнение и получаете оптимальное значение плотности ядра. В итоге вы получите три уравнения для оптимальных значений толщины сердечника, толщины поверхности и плотности сердечника с точки зрения требуемой жесткости, свойств материала и геометрии нагружения.

Итак, я собираюсь записать еще несколько заметок, потому что я помещу это на сайт Stellar. Но это сложно читать только здесь. Так что позвольте мне записать это, и я также выпишу уравнения, чтобы у вас были уравнения для расчета этих оптимальных значений. Поэтому, прежде чем я это сделаю, одна из интересных вещей заключается в том, что если вы определите оптимальные значения толщины сердцевины, толщины лицевой поверхности и плотности сердцевины, и вы подставите их обратно в вес, и вы рассчитаете, что это будет вес лицевой поверхности относительно веса сердечника, независимо от геометрии и конфигурации нагрузки, вес лицевой поверхности всегда составляет четверть веса сердечника.

Таким образом, соотношение количества материала в сердечнике и поверхности остается постоянным, независимо от сердечника — конфигурации загрузки. И это прогиб при изгибе относительно полного прогиба. Всегда 1/3. И отклонение при сдвиге относительно общего отклонения всегда составляет 2/3. Таким образом, независимо от того, как вы все настраиваете, соотношение веса поверхности к сердцевине и величины деформации при сдвиге и изгибе всегда является постоянным и оптимальным.

Хорошо, допустим, у нас есть лицевая сторона и основные материалы.Значит, нам дана и их материальная собственность. Скажем, нам даны длина и ширина балки, а также конфигурация загрузки. Это означает, что нам даны константы B1 и B2. Если бы я сказал вам, что это трехточечный изгиб, вы бы знали, что такое B1 и B2.

Итак, что вам нужно сделать, это найти толщину сердцевины c, толщину поверхности t и плотность сердцевины rho c, чтобы минимизировать вес балки. Итак, есть два лица, поэтому вес лица равен 2 rho f g умножить на btl. И тогда вес сердечника равен rho c g, умноженному на bcl.Итак, я запишу шаги, а затем запишу решение.

Так что решайте сами. Таким образом, вы помещаете это уравнение для модуля сдвига сердечника сюда, а затем переписываете это уравнение в терминах плотности сердечника здесь. Итак, у вас есть уравнение для плотности сердцевины с точки зрения этой жесткости, а затем вы решаете частные производные уравнения веса относительно толщины сердцевины, c, и приравниваете ее к 0. А затем частичное от dw [? over?] dt и установите значение 0.

И если вы это сделаете, вы сможете найти оптимальные значения толщины поверхности и сердцевины. Да?

АУДИТОРИЯ: [Неразборчиво] для веса, что такое g?

ЛОРНА ГИБСОН: Гравитация.

АУДИТОРИЯ: ОК.

ЛОРНА ГИБСОН: Просто плотность — это масса, а масса умножена на гравитацию — вес. Вот и все.

И еще у вас есть версия этого с точки зрения плотности ядра. Вы можете подставить эти значения оптимальной толщины поверхности и сердцевины в это уравнение и получить оптимальную плотность сердцевины.И затем в окончательных уравнениях вы получите, когда вы все это сделаете, и я собираюсь сделать их все безразмерными, так что это толщина сердцевины, нормализованная по размаху балки, равна вот этой вещи.

Итак, вы можете увидеть здесь каждый из этих параметров, расчетные параметры, оптимальные для которых мы рассчитываем. Я сгруппировал константы B1 и B2 вместе, которые описывают конфигурацию загрузки, чтобы вам их дали. C2 — это константа oop, которую я только что стер, которая связывает модуль сдвига пенопласта.Так что тебе это дадут. Это свойства материала … вы знаете, скажем, это пенополиуретан, это плотность полиуретана. Скажем, это алюминиевые грани, это будет плотность алюминия. так что вам это дадут.

Вам дадут жесткости двух материалов: твердого тела, из которого сделана сердцевина, и материала поверхности. И тогда это жесткость, которую вы здесь даете, просто деленная на ширину балки B. Итак, жесткость, вам будет дана ширина B.Итак, вам дано все это, и вы сможете рассчитать, какой будет этот оптимальный дизайн.

Итак, на следующем слайде показаны только некоторые эксперименты. И это было сделано на бутербродах с алюминиевыми гранями и жестким пенополиуретановым наполнителем. И здесь мы знали, какова зависимость модуля сдвига. Мы это измерили. И здесь мы спроектировали балки так, чтобы все они имели одинаковую жесткость, и все они имели одинаковый пролет по ширине, B, затем мы оставили один параметр на оптимальном значении и изменили другие.

Итак, здесь, на этой балке, в этом наборе лучей, плотность была на оптимальной. И мы варьировали толщину сердцевины, и мы варьировали толщину грани, и сплошная линия была нашей моделью или нашим видом оптимизации. И маленькие крестики были экспериментами. Итак, вы можете видеть, что здесь довольно хорошее согласие. Затем во втором наборе мы поддерживали оптимальную толщину грани и варьировали толщину сердцевины, мы варьировали плотность сердцевины. То же самое, сплошная линия — это разновидность теории, а крестики — эксперименты.И здесь у нас была оптимальная толщина сердцевины, и мы варьировали толщину грани и плотность сердцевины.

Итак, вы можете увидеть, как это можно увидеть здесь. А вот здесь, только потому, что я забыл это сказать, это жесткость на единицу веса, вот здесь, хорошо? Итак, это оптимальные конструкции, понятно? Таким образом, было довольно хорошее согласие между этими расчетами и тем, что мы измерили на некоторых балках. Мне нужно что-нибудь записывать? Как ты думаешь, это у тебя есть? Да?

АУДИТОРИЯ: Я просто хотел спросить, для столбца оптимального дизайна, который у вас есть, выпадают ли эти числа из этих уравнений, если вы сделаете математику?

ЛОРНА ГИБСОН: Есть, да.Я имею в виду, это … да, именно так. Итак, если вы помните уравнение, которое у нас было для веса, то есть вес равен 2 rho f gbtl плюс плотность ядра, bcl, поэтому, если вы вставляете эти вещи туда, то — так что это путь к лицо, вот путь к сердцевине, потом выпадает четверть. Так что это своего рода волшебство. Я имею в виду, у вас есть эта большая, длинная, сложная кровавая штука, а затем, пуф, все исчезает, кроме коэффициента 1/4.

То же самое для прогиба при изгибе. Итак, у нас были эти два члена, так что были изгиб и сдвиг.Если вы просто вычислите каждый из этих терминов и возьмете отношение 1 к общему количеству или одно к другому, все выпадет, кроме этого числа. Вот почему я указал на это, потому что казалось удивительным, что все выпало, кроме одного.

Хорошо, тогда следующее — жесткость при оптимизации жесткости. Мы счастливы? Да? OK. Итак, следующее … ну, давайте посмотрим. Не думаю, что мне нужно писать. Я думаю, что если у вас есть этот график, мне действительно не нужно много записывать.

Следующее, что нужно сделать — это прочность многослойных балок. Так что позволь мне избавиться от этого.

Ребята, вы в порядке? Да?

АУДИТОРИЯ: Ага.

ЛОРНА ГИБСОН: Да, но вы качаете головой, как будто это очень, очень помогает мне.

АУДИТОРИЯ: [НЕДОСТАТОЧНО].

ЛОРНА ГИБСОН: О, хорошо, все в порядке.

АУДИТОРИЯ: [НЕДОСТАТОЧНО].

ЛОРНА ГИБСОН: Ничего страшного, ты можешь это сделать. Я не против. Но пока у вас нет ко мне вопросов.Итак, первый шаг в попытке выяснить эту прочность — это выяснить напряжения в балках.

Итак, нам нужно узнать о напряжениях. И у нас будут нормальные напряжения, и у нас будут напряжения сдвига. Итак, я собираюсь сначала сделать нормальные напряжения, а затем — напряжения сдвига.

Таким образом, вы делаете это аналогично тому, как вы вычисляете напряжения в однородной балке. Итак, мы скажем стрессы на лице — обычно это было бы Моё больше Я.M — момент, y — расстояние от нейтральной оси, I — момент инерции. Итак, на этот раз вместо момента инерции у нас есть эквивалентный момент инерции. И умножаем на E лица. Так что вы можете думать об этом как о штамме. А затем вы умножаете на E лица, чтобы получить напряжение.

Максимальное расстояние от нейтральной оси, мы можем назвать c / 2. Так что это y. Затем, эквивалент EI, у нас Ef btc в квадрате больше 2. И еще у меня есть член Ef.c в квадрате. Итак, идет одно из «с», «двойка», «Эф». Тогда вы просто понимаете, что нормальное напряжение в грани — это момент в этом сечении, деленный на ширину, b, толщину грани, t, толщину сердцевины, c.

И я могу сделать то же самое для напряжения в сердечнике, за исключением того, что теперь я умножаю его на модуль упругости сердечника. Итак, если я прохожу то же самое, это тот же множитель M по btc, но теперь я умножаю E ядра на E лица. А поскольку E сердечника намного меньше E грани, обычно эти нормальные напряжения в сердечнике намного меньше, чем нормальные напряжения на грани.

Таким образом, грани несут почти все нормальные напряжения. А если вы посмотрите на двутавровую балку, то ее полки несут почти нормальные напряжения.

Итак, я хочу сделать здесь еще одну вещь. Я хочу связать момент с какой-то сосредоточенной нагрузкой. Допустим, у нас есть балка с сосредоточенной нагрузкой P. Так, например, что-то при трехточечном изгибе, как правило, нас интересуют максимальные напряжения, поэтому нам нужен максимальный момент. Таким образом, M max будет P умножить на l над некоторым числом.И этот B3 — еще одна константа, которая зависит от конфигурации загрузки.

Итак, если бы это был трехточечный изгиб, B3 было бы 4. Если бы это был кантилевер, B3 был бы 1. Итак, если я сложу эти вещи вместе, нормальное напряжение на поверхности равно Pl B3, деленному на btc.

Хорошо, это нормальные напряжения. Затем следуют напряжения сдвига, и напряжения сдвига будут переноситься в основном сердечником. И если вы проделаете все точные вычисления, они изменятся параболически в ядре.Но если мы сделаем те же приближения, что грань жесткая по сравнению с ядром, и что грань тоньше по сравнению с ядром, то вы можете сказать, что напряжение сдвига просто постоянное через ядро.

Итак, мы скажем, что напряжения сдвига изменяются параболически в сердечнике. Но если поверхность намного жестче, чем сердечник, а сердечник намного толще, чем поверхность, то вы можете сказать, что напряжение сдвига в сердечнике просто равно силе сдвига по площади сердечника, bc. Итак, здесь V — это поперечная сила интересующего вас поперечного сечения.А bc — это просто область ядра.

И мы могли бы сказать, что максимальная сила сдвига просто будет выше V — на самом деле, давайте сделаем ее P, P сверх еще одной константы. И B4 также зависит от конфигурации загрузки. Так что, если бы я задавал вам проблему, я бы дал вам все эти B1, B2, B3, B4 и все остальное.

Таким образом, максимальное напряжение сдвига в сердечнике определяется только приложенной нагрузкой P, деленной на это значение B4 и деленной на площадь сердечника.

Хорошо, следующий рисунок здесь просто показывает эти распределения напряжений.Итак, вот часть поперечного сечения. Итак, есть толщина грани и толщина сердцевины. Вы можете думать об этом как о отрезке по длине, если хотите. Здесь это нормальное распределение напряжений. Так что все это на самом деле из-за того, что плоские секции остаются плоскими. Это напряжения, нормальные напряжения в активной зоне. И вы можете видеть, что на этой схеме они намного меньше, чем те, что изображены на лице.

А это параболическое напряжение в сердечнике. Точно так же на лице была бы другая парабола.И это приближения. Обычно эти приближения делаются так, что нормальное напряжение в забое принимается как постоянное. Нормальным напряжением в сердечнике часто пренебрегают. И здесь напряжение сдвига в сердечнике здесь просто постоянное.

Итак, вам нужно беспокоиться о двух вещах: нормальном напряжении для лицевой поверхности и напряжении сдвига для сердечника. У нас все хорошо? Были хороши? Ага, хорошо.

Хорошо, поэтому, если мы хотим поговорить о прочности балки, теперь мы должны поговорить о различных режимах отказа.А на следующем слайде просто показаны схемы режимов отказа. Таким образом, луч может выйти из строя по-разному. Скажем, это трехточечный изгиб просто для удобства. Один из возможных вариантов — это сказать, что у него алюминиевые грани. Это лицо здесь будет в напряжении, и оно может просто поддаться. Так что вы могли просто получить податливость алюминия. Это было бы одним из способов.

Это может быть составная грань, и у вас может быть какой-то режим составного отказа. Вы можете получить более сложные режимы отказа для композитов, но может быть и какой-то вид отказа.Это лицо находится в сжатом состоянии, и если вы сожмете это лицо, вы можете получить нечто, называемое морщинами на лице. Получается своего рода режим локального изгиба. Итак, представьте, что у вас есть лицо, вы надавливаете на него, но ядро ​​действует как упругая основа под ним. И вы можете получить такой вид локального коробления, который называется сморщиванием. Это еще один способ неудачи.

Вы также можете получить сердцевину, разрушающуюся при сдвиге. Вот эти две маленькие трещины, обозначающие разрушение сердечника при сдвиге.Есть еще пара других режимов, но мы не будем уделять им особого внимания. Все это может расслоиться, и, как вы могли догадаться, если все расслоится, вы в глубокой задумчивости. Потому что, помните, когда я передавал эти образцы, насколько гибким было лицо само по себе и насколько гибким ядро ​​само по себе. Если все расслоится, вы потеряете весь эффект сэндвича, и все развалится. Мы предполагаем, что у нас идеальная связь и нам не о чем беспокоиться.

Другой тип режима отказа, который вы можете получить, называется отступом. Итак, представьте, что вы применяете эту нагрузку на очень небольшой площади. Нагрузка может просто передаваться прямо через поверхность и просто как бы вдавить ядро ​​под ней. Мы собираемся предположить, что вы распределяете эту нагрузку здесь на достаточно большую площадь, не делая отступов в ядре. Итак, мы будем беспокоиться об этих трех режимах разрушения здесь — податливости грани, морщин на лице и разрушения сердечника и сдвига, хорошо? Так что позвольте мне просто записать это.

И тогда у вас также может быть расслоение или расслоение, и мы предположим идеальное соединение. И тогда у вас может быть отступ, и мы собираемся предположить, что нагрузки применяются на достаточно большой площади, которую вы не получите …

Таким образом, у вас могут быть разные режимы отказа, и вопрос заключается в том, какой режим будет быть доминирующим? Таким образом, тот, который возникает при самой низкой нагрузке, будет доминирующим режимом отказа. Итак, вы хотели бы знать, что это за самый низкий режим отказа. Итак, мы хотим написать уравнения для каждого из этих режимов отказа, а затем выяснить, какой из них возникает первым.

Итак, посмотрим на податливость лица. Податливость грани будет происходить именно тогда, когда нормальное напряжение на грани будет равно пределу текучести грани. Так что это довольно просто. Итак, это было наше уравнение стресса на лице. И когда это будет равно пределу текучести забоя, тогда вы получите отказ.

И морщинистость лицевой поверхности возникает, когда нормальное сжимающее напряжение в лицевой поверхности равняется локальному напряжению изгиба.

Люди выяснили это, посмотрев на то, что называется изгибом на упругом основании.Таким образом, сердечник действует как упругая опора. Вы можете подумать, что, когда лицо пытается прижаться к сердцевине, сердцевина отталкивается от лица. Итак, ядро ​​действует как пружина, которая отталкивается, и это называется упругой основой. Люди вычислили это местное напряжение изгиба и обнаружили, что оно равно 0,57-кратному модулю торца в 1/3 степени, умноженному на модуль сердечника в 2/3 степени.

И здесь, если мы используем нашу модель для пенопластов с открытыми порами, мы можем сказать, что модуль сердцевины определяется как квадрат относительной плотности, умноженный на модуль твердости. И вы можете воткнуть это туда.

Итак, складки возникают, когда напряжение на лице, Pl над B3 btc, равно вот здесь.

Хорошо, значит, еще один вид отказа — это сдвиг сердечника, и он произойдет, когда напряжение сдвига в сердечнике просто равно силе сдвига сердечника. Таким образом, напряжение сдвига P превышает B4, умноженное на bc, а прочность на сдвиг является некоторой постоянной, я думаю, это C11, умноженная на относительную плотность сердечника к мощности трех половин, умноженную на предел текучести твердого тела.А здесь эта константа примерно равна 0,15, что-то в этом роде.

Итак, теперь у нас есть набор уравнений для различных видов разрушения, и мы можем решить каждое из них, но не в терминах напряжения, а в терминах нагрузки P. Нагрузка P — это то, что прикладывается к балке, верно ? Таким образом, мы могли бы решить каждую из них с точки зрения нагрузки P. И затем мы можем увидеть, какая из них возникает при самой низкой нагрузке, P. И это будет доминирующий режим отказа.

Итак, один из способов сделать это — каждый раз, когда вы захотите это сделать, вычислить все эти три уравнения и выяснить, какое из них является наименьшей нагрузкой.Но на самом деле есть что-то, что называется картой режима отказа, о которой мы и поговорим. Так что позвольте мне просто показать вам это, и мы начнем прямо сейчас. Не знаю, закончим ли мы это.

Но есть способ манипулировать этими уравнениями и отображать результаты в виде карты режимов отказа. И вы в конечном итоге нанесете плотность сердцевины на этот график, на эту ось здесь и соотношение толщины грани к пролету здесь, и это как бы скажет вам, для разных конфигураций балки, разных конструкций для этих здесь лицо будет морщинистым, у тех, кто там, лицо будет уступать, а у тех, кто здесь, сердцевина будет сдвигаться.

Итак, я собираюсь проработать эти уравнения, но не думаю, что мы закончим их сегодня. Так что мы как раз и движемся к тому, чтобы получить эту карту. Итак, мы скажем, что доминирующий режим отказа — это тот, который возникает при самой низкой нагрузке.

Итак, вопрос, на который мы собираемся ответить, заключается в том, как режим отказа зависит от конструкции балки? И мы собираемся сделать это, посмотрев на переход от одного режима отказа к другому.

Таким образом, при переходе из одного режима в другой оба режима происходят при одной и той же нагрузке.

Итак, я возьму те уравнения, которые у меня были для каждого из режимов отказа, и вместо того, чтобы записывать это в терминах, скажем, напряжения на лице, я собираюсь записать их в терминах нагрузки, П. Итак, используя ту первую нагрузку на податливость лица, я просто переставляю ее. Это B3, умноженное на bc, умноженное на t / l, умноженное на предел текучести поверхности.

И аналогично для морщин на лице, я могу взять это уравнение здесь и решить его для этого P здесь, хорошо?

И затем я могу взять это уравнение вверху и решить его для P2 для сдвига сердечника, и оно равно C11, умноженному на B4, умноженному на bc, умноженному на сигма, умноженное на — ой, неправильно — умноженное на относительную плотность к 2 / 3 мощность. ОК?

И следующий шаг — приравнять этих парней. Значит, вы получаете переход из одного режима в другой, когда двое из этих парней равны друг другу, верно? Так что, когда эти парни будут равны, произойдет переход от податливости лица к морщинкам. И я не собираюсь начинать это, потому что у нас закончится время.

Но позвольте мне просто сказать, что я могу объединить эти две пары и сказать, что между ними есть переход. И этот переход будет соответствовать этой строке здесь, хорошо? Итак, в этой строке это означает, что вы получаете податливость и морщины на лице при одной и той же нагрузке, хорошо? А потом, если я разделюсь на пары — давайте посмотрим здесь.Если я объединю морщины на лице и сдвиг сердцевины, этих двух ребят, я получу это уравнение здесь, на этом графике. А затем, если бы я соединил этих двух парней здесь, защиту лица и сдвиг сердечника, я бы получил ту линию там, хорошо?

Итак, как только у меня появятся эти линии, которые говорят мне, вы знаете, что-либо с сердцевиной меньшей плотности и меньшей толщиной лица выйдет из строя из-за морщин на лице. Все, что имеет большую плотность, потерпит неудачу из-за податливости лица. И все, что имеет большую толщину грани и большую плотность, выйдет из строя из-за сдвига сердечника.Итак, вы можете начать видеть, что это … Я придумываю уравнения в следующий раз, но вы можете начать понимать, что это физически имеет смысл.

Интуитивно это морщины на лице, это зависит от нормального напряжения на лице, при сжатии. Очевидно, что чем тоньше становится лицо, тем больше вероятность того, что это произойдет. Так что это произойдет на этом конце диаграммы. И это также зависит от того упругого основания, от того, сколько пружинной опоры имеет фундамент, верно? Таким образом, чем ниже плотность ядра, тем больше вероятность, что это произойдет.

Тогда, если вы, скажем, у вас маленькое t, поэтому поверхность будет разрушаться раньше сердечника, при увеличении плотности сердечника вы делаете этот эластичный фундамент более жестким и жестким, и вы усложняете его для возникновение коробления. Он не может сгибаться в эластичном основании, поэтому вы собираетесь подтолкнуть его до податливости. А затем, когда вы увеличиваете толщину грани, чем больше t, тогда грань не выйдет из строя, и ядро ​​выйдет из строя. Таким образом, вы можете увидеть, просто взглянув на относительное положение этих вещей, все они имеют физический смысл.

Итак, я остановлюсь на этом сегодня и закончу уравнения для этого в следующий раз. А еще мы поговорим о том, как в следующий раз оптимизировать силу. И мы поговорим о некоторых других вещах о сэндвич-панелях.

Часто задаваемые вопросы о структурных изоляционных панелях (SIP) | SIP

Щелкните здесь, чтобы загрузить эти вопросы и ответы по SIP для дальнейшего использования.

Что такое SIP?

Насколько быстрее я могу построить с помощью SIP?

Сколько денег я могу сэкономить с помощью SIP?

Насколько экологичны SIP?

Насколько сильны SIP?

Как правильно выбрать размер оборудования HVAC?

Насколько важна вентиляция?

Как SIP улучшают качество воздуха в помещении?

Как SIP реагируют на возгорание?

Какие соображения необходимо учитывать при построении с использованием SIP vs. обычное обрамление?

Можно ли изменить SIP на месте?

Как устанавливается электропроводка и арматура?

Чувствительны ли SIP к насекомым?

Можно ли заменить или отремонтировать SIP в случае повреждения?

А как насчет кровли? Следует ли вентилировать чердак под SIP кровлей?

Гарантируют ли производители кровельных покрытий асфальтовую черепицу поверх SIP кровли?

Нужно ли вентилировать здание с SIP-крышей?

Где я могу найти информацию для проектирования и проектирования здания SIP?

Сколько стоят SIP?

Принимаются ли SIP строительные нормы и правила?

Как прикрепить сайдинг или другую внешнюю облицовку к SIP?

Что такое галька? Возникает ли в зданиях из SIP галька?

Какова R-ценность SIP?

Как поддерживаются SIP? Есть ли в панелях шпильки?

Можно ли использовать встраиваемые светильники в SIP?

Блокируют ли SIP передачу звука?

Требуются ли пароизоляция в зданиях из СИП?

Можно ли установить сантехнику в СИП?

Можно ли прикрепить кухонные шкафы к SIP?

Чувствительны ли SIP к плесени и грибку?

Я хочу построить SIP-дом. Какой первый шаг?

Как работает процесс проектирования и изготовления SIP?

Какова кривая обучения установке SIP?

Где я могу узнать больше о SIP?

Щелкните здесь, чтобы загрузить эти вопросы и ответы по SIP для дальнейшего использования.

Что такое SIP?

Структурные изолированные панели (СИП) — это высокоэффективные строительные панели, используемые для полов, стен и крыш жилых и легких коммерческих зданий.Панели изготавливаются путем прослоения сердцевины из жесткого пенопласта между двумя конструкционными поверхностями, такими как плита с ориентированной стружкой (OSB). Для определенных целей можно использовать другие материалы кожи. SIP производятся в условиях заводского контроля и могут быть разработаны специально для каждого проекта. В результате получается чрезвычайно прочная, энергоэффективная и экономичная система здания. Строительство с помощью SIP сэкономит ваше время, деньги и труд.

Насколько быстрее я могу построить с помощью SIP?

SIP-дома возводятся намного быстрее, чем дома с традиционным каркасом.Правильно обученная бригада по установке SIP может сократить время монтажа на 55 процентов по сравнению с обычным деревянным каркасом, согласно исследованию, проведенному третьей стороной R.S. Средства. Панели изготавливаются размером от 8 футов на 24 фута, поэтому можно быстро установить целые секции стен и крыши, что сокращает время высыхания. SIP готовы к установке, когда они прибывают на рабочую площадку, что исключает время, необходимое для выполнения отдельных операций на рабочей площадке по обрамлению, изоляции и обшивке стен с деревянным каркасом. Электрические желоба обычно предусмотрены в сердцевине панелей, поэтому нет необходимости просверливать шпильки для проводки.

Сколько денег я могу сэкономить с помощью SIP?

Строители могут сэкономить деньги за счет снижения затрат на строительство и рабочую силу. Высококачественная оболочка здания часто позволяет уменьшить размеры оборудования HVAC и минимизировать количество воздуховодов. Строители также могут значительно сократить объемы вывоза мусора и временного нагрева во время строительства. Домовладельцы, которые включают в свой дом SIP другие энергоэффективные функции, могут сэкономить на коммунальных услугах 50 и более процентов.

Насколько экологичны SIP?

Структурные изолированные панели — одна из самых экологически ответственных строительных систем.Оболочка здания из SIP обеспечивает непрерывную изоляцию, является чрезвычайно воздухонепроницаемой, позволяет лучше контролировать качество воздуха в помещении, снижает количество строительных отходов и помогает экономить природные ресурсы. Анализ жизненного цикла показал, что дома из SIP оказывают огромное положительное воздействие на окружающую среду за счет снижения энергопотребления и выбросов парниковых газов на протяжении всего жизненного цикла дома. Узнайте больше на нашей странице устойчивого строительства.

Насколько сильны SIP?

Конструктивные характеристики СИП аналогичны характеристикам стального двутавра.Обшивка OSB действует как полка двутавровой балки, в то время как сердцевина из жесткого пенопласта обеспечивает стенку. Такая конструкция дает SIP преимущество при обработке сжимающих нагрузок в плоскости.

SIP можно спроектировать для большинства приложений. Подробную информацию о структурных характеристиках SIP можно получить у производителей-членов SIPA.

Как правильно выбрать размер оборудования HVAC?

Высокопроизводительный корпус здания SIP часто позволяет выбрать меньшее оборудование HVAC.Важно работать с квалифицированным специалистом по HVAC, который может точно оценить низкие уровни инфильтрации воздуха в SIP-доме или коммерческом здании. Правильный выбор размеров HVAC имеет решающее значение, потому что негабаритная система HVAC не сможет достичь постоянной скорости работы, для которой было разработано оборудование. Оборудование HVAC с коротким циклом будет менее энергоэффективным и потребует большего обслуживания, чем оборудование HVAC надлежащего размера.

Насколько важна вентиляция?

SIP чрезвычайно воздухонепроницаемы и требуют механической вентиляции.Системы вентиляции обеспечивают поступление свежего воздуха в здание в контролируемых количествах и выводят наружу влажный и несвежий воздух. Ограничивая воздухообмен регулируемыми системами вентиляции, дома SIP позволяют фильтровать весь входящий воздух от аллергенов и осушать, улучшая качество воздуха в помещении. Правильная вентиляция важна во всех домах для сохранения качества воздуха в помещении. Для получения дополнительной информации щелкните здесь, чтобы просмотреть 50-минутный обучающий видеоролик Интеграция механических систем с SIP .

Как SIP улучшают качество воздуха в помещении?

Герметичность оболочки здания из SIP не позволяет воздуху проникать внутрь дома, за исключением контролируемых количеств. Контролируемая внутренняя среда является одновременно здоровой и комфортной. Влажность можно легче контролировать в доме SIP, в результате чего дом становится более комфортным для жителей и менее подвержен росту плесени и пылевых клещей.

Как SIP реагируют на возгорание?

Как и все здания с деревянным каркасом, SIP представляют управляемый риск возгорания, если их конструкция соответствует требованиям пожарной безопасности, перечисленным в строительных нормах и правилах.Жилые нормы обычно требуют нанесения 15-минутного огнестойкого термобарьера на внутренней части всех жилых конструкций, что достигается нанесением 1/2 дюйма. толстый гипсокартон или материал с эквивалентными тепловыми характеристиками.

Легкие коммерческие или многоцелевые здания с рейтингом пожарной безопасности типа V часто требуют одночасового противопожарного режима и / или спринклерных систем. Многие производители SIP могут предоставить испытанные сборки как для стен, так и для крыш, которые соответствуют одночасовым испытаниям на огнестойкость, изложенным в ASTM E 119. Обратитесь к местному производителю за конкретными сборками.

Совместимы ли SIP с другими системами здания?

SIP совместимы практически с любой строительной системой. Стеновые панели могут устанавливаться на различные фундаментные материалы, включая заливной бетон, блоки или изолированные бетонные формы. Размеры SIP подходят для габаритных пиломатериалов и полностью совместимы с каркасом из палок. Строители могут выбрать строительство с использованием стен из SIP и обычной стропильной крыши или с несложными стенами и крышей из SIP.SIP также популярны как метод обеспечения хорошо изолированного ограждения здания для деревянных каркасных конструкций.

Какие соображения необходимо учитывать при построении с использованием SIP по сравнению с традиционным каркасом?

Большинство конструкций с SIP очень похожи на обычные конструкции. SIP принимают размерные пиломатериалы и скрепляются между собой скобами, гвоздями или шурупами. Правильная герметизация очень важна при сборке СИП. Все стыки необходимо заделать специальной герметизирующей мастикой SIP или вспенивающимся герметиком, а в некоторых случаях и самоклеящейся лентой SIP.SIP также требуют рассмотрения того, как панели будут размещаться на строительной площадке. Хотя панели меньшего размера 8 на 4 фута можно установить вручную, большие панели 8 на 24 фута требуют использования оборудования для разгрузки и установки. Для получения более полной информации загрузите бесплатную брошюру Building with SIP: NEED TO KNOW .

Можно ли изменить SIP на месте?

Модификация на месте может быть легко выполнена с помощью нескольких дополнительных инструментов, специфичных для SIP. Толстые панели можно разрезать с помощью балочной пилы или насадки для резки балок на циркулярную пилу.Затем вспененный сердечник можно утопить для шлицевых или габаритных пиломатериалов с помощью лопатки из вспененной проволоки или специальной насадки для угловой шлифовальной машины.

Как устанавливается электропроводка и арматура?

Электрические провода протягиваются через предварительно вырезанные каналы внутри сердцевины панелей, называемые «загонами». В соответствии с электрической схемой дома в процессе производства добавляются зазоры. Электрики могут протягивать провода через пазы панели, не сжимая изоляцию и не просверливая шпильки.

Чувствительны ли SIP к насекомым?

Хотя термиты не питаются сердцевинами из пенопласта, были случаи, когда эти насекомые выдавливали сердцевины панелей и использовали их в качестве места гнездования. Чтобы предотвратить это, многие производители предлагают SIP с пеной, обработанной боратом, и / или OSB. Термитов также можно отпугнуть с помощью специально разработанной стальной сетки. Оба этих метода лечения очень эффективны, но они не заменяют тщательную профилактику и уход за термитами, как в случае с любой другой деревянной структурой.

Можно ли заменить или отремонтировать SIP в случае повреждения?

Если панели повреждены, инженер-строитель должен оценить повреждения, чтобы определить, что является косметическим, а что структурным. Если повреждение носит чисто косметический характер, необходимо определить и устранить источник влаги, будь то изнутри или снаружи. Если повреждение является структурным, то необходимо определить источник проблемы и найти структурное решение проблемы. Это можно сделать либо путем модификации панелей на месте, либо путем замены панелей, в зависимости от степени повреждения.В случае повреждения панелей следует уведомить производителя и установщика панелей. Есть члены SIPA, которые могут выступать в качестве консультантов, чтобы оценить ущерб и рекомендовать стратегии ремонта или замены.

Гарантируют ли производители кровельных покрытий асфальтовую черепицу поверх SIP кровли?

Некоторые производители кровельных покрытий дают гарантию на битумную черепицу поверх невентилируемых крыш SIP, в то время как другие аннулируют свою гарантию из-за более высоких температур черепицы. Исследования, проведенные Building Science Corporation, показывают, что, хотя температура битумной черепицы немного повышается (на 2 — 3 градуса по Фаренгейту) при непроветриваемой крыше, цвет черепицы и ориентация крыши имеют гораздо более сильное влияние на долговечность черепицы. Согласно Руководству строителя по конструкционным изоляционным панелям (SIP) , опубликованному Building Science Corporation, типичное сокращение срока службы черепицы по сравнению с невентилируемой кровельной сборкой из SIP составляет от одного до двух лет.

Строители, стремящиеся соблюдать гарантии производителя кровли, могут выбирать из множества более прочных, неасфальтовых кровельных материалов или обеспечивать вентиляционное пространство между панелями крыши SIP и кровельным материалом (известное как холодная кровля).

Нужно ли вентилировать здание с SIP-крышей?

Область внутри оболочки здания SIP считается кондиционированным пространством и будет вентилироваться системой HVAC здания.Нет необходимости предусматривать вентилируемый чердак под крышей из SIP, так как это может поставить под угрозу кондиционируемое пространство здания.

Исследования, проведенные Building Science Corporation на тестовых домах в жарком климате, показывают, что включение чердака в кондиционируемое пространство позволило повысить энергоэффективность кондиционирования помещения и снизить вероятность возникновения проблем, связанных с влажностью. [Радд, Армин и Джозеф Лстибурек. Вентилируемые и герметичные чердаки в жарком климате. Building Science Press, 1998]

Некоторые специалисты по строительству рекомендуют вентилировать крышу, создавая воздушное пространство между панелями крыши SIP и кровельным материалом (известное как «холодная крыша»).Эта практика не является требованием для зданий из SIP, а является дополнительной мерой для повышения долговечности и влагостойкости здания.

Где я могу найти информацию для проектирования и проектирования здания SIP?

Начните с загрузки обзорного документа Проектирование с использованием SIP: СООБРАЖЕНИЯ ДИЗАЙНА. Узнайте больше из часового обучающего видео Basic SIP Design and Engineering .

Дополнительные ресурсы см. В технической библиотеке SIPA или обратитесь к местному производителю SIP.

Сколько стоят SIP?

можно получить, связавшись с любым производителем или дилером / дистрибьютором SIPA. Однако цена материала не отражает экономию труда, которую можно получить при строительстве SIP.

Исследование, проведенное R.S. Средство показывает, что строительство с использованием SIP может сократить трудозатраты на возведение каркаса на 55% по сравнению с обычным деревянным каркасом. Строители также могут рассчитывать на снижение затрат на утилизацию отходов на стройплощадках и экономию на оборудовании HVAC.Если учесть все эти факторы, строительство с использованием SIP зачастую обходится дешевле, чем другие строительные системы.

Принимаются ли SIP строительные нормы и правила?

SIP признано органом строительных норм Совета Международного кодекса, которые используются в большинстве юрисдикций США.

Для жилых зданий особые методы строительства стеновых систем SIP включены в Раздел R614 Международного жилищного кодекса 2009 года. Для приложений, выходящих за рамки Раздела R614, инспектор по строительству обычно требует, чтобы лицензированный инженер или архитектор утвердил планы здания до начала строительства. Разрешение инженера всегда требуется в районах с сильным ветром, сейсмических зонах и коммерческих зданиях.

Builders может связаться с лицензированным профессионалом в области проектирования, выполнив поиск в Справочнике членства SIPA.

Как прикрепить сайдинг или другую внешнюю облицовку к SIP?

должны проконсультироваться с инструкциями производителя сайдинга по установке, чтобы узнать, как прикрепить свой продукт к SIP. Поскольку в SIP используется очень мало массивной древесины, при креплении внешней облицовки часто требуется увеличенный график крепления.

Если производитель сайдинга не предлагает рекомендаций по креплению своего продукта к SIP, лицензированный архитектор или инженер может рассчитать подходящую частоту крепления, получив от производителя SIP возможности выдергивания крепежа.

Также важно соблюдать надлежащие процедуры управления влажностью при нанесении любого типа оболочки на SIP. Руководство строителя по структурным изоляционным панелям (SIP) содержит подробные сведения о креплении различных типов облицовочных материалов. Руководство Builder’s Guide , за исключением металлического и винилового сайдинга, рекомендует устанавливать все облицовочные материалы с дренажным зазором между облицовкой и стойким к атмосферным воздействиям барьером в климате, где в среднем выпадает более 20 дюймов осадков в год.

Что такое галька? Возникает ли в зданиях из SIP галька?

Гребня из битумной черепицы — это выпуклость асфальтового кровельного материала, которая возникает вдоль стыков инженерных деревянных панелей, используемых для кровли.Это редкое явление вызвано изменением содержания влаги в кровельной обшивке и встречается в традиционных конструкциях крыш с ферменным каркасом, а также в конструкциях кровли из SIP.

Выступы, вызванные расширением кровельных панелей SIP, могут быть эстетическим недостатком, но они не влияют на характеристики кровли или кровельных панелей SIP.

Некоторые сборки, предотвращающие образование гребней черепицы, описаны в Руководстве строителя по конструкционным изоляционным панелям (SIP) . Установка холодной кровли или просто обшивка крыши дополнительным слоем OSB, расположенным в шахматном порядке по стыкам панелей, исключит возможность образования гребней из черепицы.В качестве альтернативы, вместо асфальтовой черепицы можно использовать деревянную черепицу, деревянную черепицу или металлическую крышу со стоячим фальцем.

Какова R-ценность SIP?

R-значения для SIP зависят от толщины SIP и типа используемого материала сердечника. См. Таблицу значений R SIPA для получения минимальных значений R для широко доступных SIP.

Статические R-значения, подобные тем, которые указаны в таблице, оценивают эффективность изоляционного материала. Однако они не совсем точно описывают, как продукты работают в реальных условиях.Когда устанавливаются стекловолокно или другие типы изоляции, они устанавливаются вокруг элементов конструкции из дерева или металла, которые имеют очень плохие изоляционные свойства. Изоляционные материалы, устанавливаемые на месте, также подвержены дефектам при установке.

Национальная лаборатория Ок-Ридж при Министерстве энергетики изучила и протестировала работу целых стеновых конструкций на больших участках. Полученные в результате данные R-значения для всей стены показывают, что 4-дюймовая стена из SIP с рейтингом R-14 превосходит стену 2 × 6 с изоляцией из стекловолокна R-19.

Как поддерживаются SIP? Есть ли в панелях шпильки?

Для большинства приложений SIP структурно самодостаточны. Конструктивные характеристики СИП аналогичны характеристикам стального двутавра. Обшивка OSB действует как полка двутавровой балки, в то время как сердцевина из жесткого пенопласта обеспечивает стенку. Эта конструкция чрезвычайно прочна и исключает необходимость в дополнительном обрамлении.

В тех случаях, когда точечная нагрузка от балки или коллектора требует дополнительной опоры, двухмерные шлицы из пиломатериалов или инженерные деревянные шлицы устанавливаются на месте на стыках панелей в плоскости.

также используются в качестве навесных стен для стальных или деревянных каркасных конструкций. В крупных коммерческих приложениях SIP могут минимизировать количество необходимой структурной поддержки и снизить материальные затраты.

При установке на крышах SIP опираются на балки и прогоны в качестве опоры. SIP могут охватывать большие расстояния, что позволяет использовать минимальное количество структурных опор.

Можно ли использовать встраиваемые светильники в SIP?

Встраиваемые светильники никогда не следует встраивать в структурные изолированные панели.Чтобы установить встраиваемые светильники, необходимо соорудить внутренний потолок.

Блокируют ли SIP передачу звука?

Звукоизоляция стены из SIP зависит от толщины нанесенного гипсокартона, внешней отделки и толщины используемого изоляционного пенопласта. SIP особенно эффективны при блокировании высокочастотного шума, и большинство домовладельцев замечают тихий комфорт дома SIP. Однако низкочастотные звуки не так эффективно подавляются оболочкой здания SIP.

Для многоквартирных и коммерческих зданий используется универсальный коэффициент передачи звука (STC) для определения звукового сопротивления стеновых конструкций. Доступны сборки с различными рейтингами STC, включая варианты с рейтингом STC более 50 для стен для вечеринок в многоквартирных домах. Производители SIP могут предоставить дополнительную информацию об этих сборках.

Требуются ли пароизоляция в зданиях из СИП?

Воздушные барьеры или пароизоляция не требуются в зданиях из SIP, потому что должным образом герметичные SIP создают воздушный барьер, соответствующий нормам, с рейтингом проницаемости менее 1.0 перм. Вдобавок пенопластовая сердцевина SIP является прочной и непрерывной по всей стене, что устраняет проблемы конвекции и конденсации, которые могут возникнуть в стенках полости.

Можно ли установить сантехнику в СИП?

Сантехника не должна располагаться в наружных стенах SIP из-за возможности конденсации или замерзания линий подачи в холодном климате. На этапе проектирования всю сантехнику следует перенести на внутренние стены.

Если водопровод должен быть расположен на внешней стене, рекомендуется установить выемку на внутренней стороне стены, чтобы скрыть водопровод.Другой вариант — соорудить небольшой участок стены из обычного деревянного каркаса, по которому можно провести сантехнику. Сантехнические проходы, такие как DWV, можно провести через SIP, если они тщательно загерметизированы для предотвращения проникновения воздуха.

Можно ли прикрепить кухонные шкафы к SIP?

Рекомендуется, чтобы производитель шкафа предоставил инструкции о том, как прикрепить свой продукт к SIP. Обычно требуется увеличенный график крепежа. Другой вариант — установить позади шкафов фанерные планки, чтобы обеспечить дополнительную прочность крепления.

Если производитель шкафа не предлагает рекомендаций по прикреплению своего продукта к SIP, лицензированный архитектор или инженер может рассчитать подходящую частоту крепления, получив от производителя SIP возможности выдергивания крепежа.

Чувствительны ли SIP к плесени и грибку?

Герметичная оболочка здания из SIP является основой успешной стратегии контроля плесени. Чрезвычайно низкий уровень инфильтрации воздуха в зданиях SIP позволяет подавать входящий воздух в контролируемых количествах с помощью оборудования для обработки воздуха.Правильное осушение поступающего воздуха в соответствии со стандартами ASHRAE создаст среду, в которой физически не может расти плесень.

Помимо создания воздухонепроницаемой конструкции, SIP являются прочными и не имеют полостей в стене, где может конденсироваться влага и вызывать невидимый рост плесени.

Я хочу построить SIP-дом. Какой первый шаг?

Для домовладельцев первым шагом является определение качественного строителя, имеющего опыт строительства из SIP-материалов.Опытный разработчик SIP будет управлять процессом преобразования и проверки плана. Выполните поиск в Справочнике участников SIPA, чтобы найти опытного разработчика SIP в вашем регионе.

Для строителя, желающего начать свой первый проект SIP, первым делом нужно найти производителя или дилера / дистрибьютора, с которым можно будет работать, и изучить некоторые из множества доступных образовательных ресурсов.

Как работает процесс проектирования и изготовления SIP?

Строительство SIP дома или коммерческого здания начинается со строительной документации.Когда строительные документы попадают в руки производителя SIP, дилера / дистрибьютора или специалиста по дизайну, они преобразуются в рабочие чертежи SIP, на которых указаны размеры каждой отдельной панели.

Рабочие чертежи просматриваются строителем, инженером, владельцем здания и другими заинтересованными сторонами. После того, как рабочие чертежи завершены, SIP изготавливаются и отправляются на строительную площадку для установки. Для получения дополнительной информации просмотрите получасовые обучающие видеоролики по процессу заказа SIP и схемам макета SIP .

Какова кривая обучения установке SIP?

Для профессионалов в области строительства, владеющих стандартными технологиями деревянного каркаса, задача изучения SIP не составляет труда. Программа SIPA Registered Builder предоставляет онлайн-курс обучения, в котором рассказывается, что строители должны знать об установке SIP. На веб-сайте SIPA представлены подробные обучающие видеоролики по конкретным аспектам строительства SIP. Брошюра на 20 страницах Building with SIP: NEED TO KNOW доступна для бесплатной загрузки .

Многие производители и дилеры / дистрибьюторы SIP также предлагают техническую помощь на месте строителям, которые плохо знакомы с строительством SIP.

Где я могу узнать больше о SIP?

Существует ряд ресурсов по конструкционным изоляционным панелям:

Builders могут принять участие в онлайн-курсе по установке SIP в рамках программы SIPA Registered Builder Program.

SIPA предлагает курсы повышения квалификации AIA для профессионалов в области дизайна.

Просмотрите публикации в Интернет-магазине SIPA. Руководство строителя по структурным изоляционным панелям (SIP), Джозефа Лстибурека — популярная книга, содержащая огромное количество информации.

Сотовая сэндвич-панель | Запатентованная деревянная поворотная дверь, раздвижная дверь и экологически чистый металлический сердечник

Главная страница -> Продукция -> Sing Sandwich

2-2 Пойте сэндвич

AKA Sing Sandwich / Sing фанера / торсионная коробка / супер сотовая панель

Это почти как сэндвич из Deli, но вместо хлеба сверху и снизу стандартный Sing Sandwich сделан из 1/4 дюйма фанеры с запатентованным Sing Core посередине.

Применение Sing Sandwich

Создайте свою собственную панель для пения с помощью Sing Sandwich

1 Используйте Sing Sandwich Core для создания большой Sing Panel или всех размеров, кроме стандартной Sing Panel, добавив сплошную кромку (щелкните «Solid Edge», чтобы увидеть вариант сплошной кромки Sing Sandwich) с 4 сторон или предварительно установить и опцию добавить жесткую точку для крепления в Custom Sing Panel.

2 Используйте в качестве сердечника для создания монтажных панелей любого размера и толщины.

Галерея — См. Также: Что можно сделать, используя сэндвич-панель Sing в качестве основы или основы для создания бесконечных панелей Sing, стойки и балки.

Бесконечное применение Sing Sandwich. Купите панели Sing Sandwich у местного поставщика и отнесите их на местные столярные изделия, чтобы изготовить на заказ вашу мебель, двери Sing и все виды легких и высокопрочных изделий; даже крохотный дом или целый дом.

Вы сможете создавать лучшие долговечные изделия из легких, высокопрочных экологически чистых сэндвич-панелей Sing Sandwich не только для себя, но и для себя. Начните свой собственный производственный бизнес.Еще лучше, вы могли бы начать свой собственный бизнес, производя продукцию Sing для перепродажи, потому что вы получаете запатентованные сэндвич-панели Sing по очень низкой цене, и нет ничего проще, чем забрать из местного магазина Lowe’s Home Improvement или стать одним из наших распределитель корня травы.

Sing Sandwich — это доступная по цене изолированная торсионная коробчатая / сэндвич-панель / сотовая панель , которая по прочности превосходит практически любые существующие обычно используемые сердечники. Щелкните здесь, чтобы увидеть сравнение всех типов сердечников.При производстве Sing Core ^® используется меньше энергии, нет токсичных химикатов или отходов, и он произведен в США . Сердце и душа Sing Sandwich заключены в нашей запатентованной структуре Sing Core; самый прочный, легкий, возобновляемый сердечник, используемый в аэрокосмической, композитной, лодочной, жилищной, мебельной и многих других отраслях промышленности, сравните часто используемые сердечники, такие как алюминий, пластиковый сердечник, пенопласт, Nomax, пробковое дерево, бумажный сердечник и другие композитные сердечники материалы. Доступный в вашем местном магазине Lowe’s Pro Desk , который можно использовать для построить что-нибудь получше (экологически чистый, изолированный, легкий, высокопрочный и экологичный).

См .: Что можно сделать с Sing Sandwich от Lowe’s Home Improvement?

См. Также: Sing Sandwich Core в удобном формате 2 x 4

4 фута x 8 футов x 1,5 дюйма — без сплошного края

Синг Сэндвич 4 × 8

48 дюймов x 96 дюймов

См. Lowe’s для получения скидки

Панель Sing Sandwich 4 × 8 поставляется в виде стандартных панелей размером 4 фута x 8 футов размером с обшивкой из фанеры 1/4 дюйма:

Sing Sandwich не имеет окантовки из цельного дерева и может быть окантован кромкой. Нажмите здесь, чтобы посмотреть решение для оклейки кромок.чтобы скрыть видимый выступающий материал Sing Core или добавить кромку из цельного дерева, чем крышка с верхней и нижней обшивкой, чтобы сформировать панель Sing

См .: Lowe’s для получения дополнительной информации

См. Также: Как закрыть край сэндвича Sing

Размер 2 х 4 фута

См. Также: Sing Sandwich Core и Professional Sing Sandwich доступны в удобном формате 2 x 4 и могут быть приобретены в качестве образца с бесплатной доставкой.

Применение сэндвич-панелей поют

Есть так много вещей, которые вы можете создать с помощью Sing Sandwich, зная, что в этом случае ваш конечный продукт будет изготовлен из экологически чистого материала True Green, легкого, прочного, чем сталь, со встроенной изоляцией. .Щелкните здесь, чтобы увидеть сотни продуктов, которые можно сделать из Sing Sandwich.

Sing Sandwich изготовлен с использованием наиболее ответственного природного дерева для изготовления торсионных коробок размером 2 x 3 дюйма, переработанной жесткой пены и дорогого уретанового клея, не содержащего формальдегида и водостойкого. каждый Sing Sandwich производится с использованием ручного труда и низкоэнергетического оборудования в США с минимальными отходами или без них.

Нажмите здесь, чтобы увидеть фотографии продуктов Sing из Sing Sandwich

Ниже приведены примеры некоторых приложений, в которых использовался Sing Sandwich:

Щелкните изображение, чтобы увидеть больше примеров блоков мясника

Сделайте лучший блок мясника

Сделайте лучший мясной блок и многое другое, Sing Sandwich намного легче по весу, чем цельная древесина, но создает высокопрочные экологически чистые продукты, такие как пол, стены, крыша, столешница, выставка мебели и т. из дерева, но без деформации, скручивания, чашки или других проблем, связанных с массивной древесиной, и может использоваться так же, как и любую легкую фанеру.

Некоторые из лучших высококачественных предметов мебели украшены мясным блоком, который элегантно демонстрирует естественную красоту древесных волокон. Вы видите, что мясной блок присутствует во всем, от дверей и столешниц до мебели, такой как разделочные доски, кухонные острова, столы, верстаки и большие столы для переговоров. Проблема в том, что этот мясной блок имеет тенденцию сгибаться и скручиваться, что ставит под угрозу структурную целостность проекта.

Вот где на помощь приходит Sing Sandwich. В течение многих лет использование Sing Sandwich в качестве субстрата было секретным оружием высококлассных производителей millowork для создания не деформирующихся поверхностей из мясных блоков, которые выдерживают испытание временем.

Создание пиломатериалов твердых пород по запросу

Имея под рукой некоторое количество панелей Sing Sandwich, вы можете создавать свои собственные пиломатериалы из твердой древесины, стойки и балки, детали мебели, металлические композитные строительные материалы у себя на месте, когда вам это нужно и так, как вам нужно! Наличие инвентаря панелей Sing Sandwich — секретное оружие эксклюзивных высокотехнологичных заводов.

Создайте панель любого размера

Благодаря своей исключительной универсальности, панели Sing Sandwich можно разрезать и разрезать так же, как и любой другой строительный материал из фанеры.Нарежьте полоски и склейте их, чтобы сделать свои собственные стойки и балки, а затем отделайте их любым внешним материалом, который соответствует спецификациям вашего проекта.

Хотите большие панели?

Конечно, когда мы строим большие панели, мы можем сертифицировать и гарантировать их как настоящие плоские, используя нашу бесшовную технологию. Но вы можете изготавливать свои собственные негабаритные панели, заделав столько панелей Sing Sandwich, сколько вам нужно для достижения желаемых размеров вашего проекта в вашем месте.

Хотите еще более выгодное предложение?

Специальные цены на грузовые автомобили также получат дополнительную скидку на количество. Свяжитесь с нами, чтобы воспользоваться нашим специальным предложением.

Sing Sandwich в первозданном виде прекрасно подходит для использования как:

Стеллажи, недорогой легкий стол, ножки стола, детали мебели, полы, стены, потолки, выставочные стенды, вывеска, звуковой барьер и т.д…

A 4 фута x 8 футов x 1.5-дюймовая сэндвич-панель Sing с фанерной обшивкой весит приблизительно 55 фунтов. 55 фунтов — это доля веса эквивалентного куска фанеры… и тяжелая фанера может быть опасна для маневрирования и / или требует дополнительного оборудования для размещения. Даже в этом случае фанера не может быть по-настоящему плоской или сверхпрочной, как эквивалентная сэндвич-панель Sing.

Поэтому панель Sing Sandwich идеально подходит для:

• Полка
  • Отрежьте до любой ширины, чтобы получить легкую, прочную полку, большую вместимость.
• Подложка
  • Изолированный, плоский, легкий, сверхпрочный для дверного сердечника, сердечника стола.
  • Нарезать ломтиками любой толщины.
• Мебель комплектующих
  • легкая, прочная и долговечная высококачественная мебель без деформации.
• Крошечный домик
  • Для конструкции стен, основания пола, пола чердака помещения.
  • Вы можете использовать фанеру толщиной в один дюйм, чтобы построить свой крошечный дом, но она будет не такой прямой, как Sing core, она будет более чем вдвое тяжелее панели Sing Sandwich
  • Фанера толщиной в один дюйм будет иметь только половину прочности сэндвича
  • Доставка тяжелой фанеры стоит дороже, чем сэндвич-панели Sing с таким же уровнем качества.
• Столешница
  • Подложка может быть отделана любым внешним материалом
• Потолок
• Ураган
  • Защитная крышка для окон и дверей.
• Используйте Sing Sandwich

Легко заказать у местного офиса Lowe’s Pro Desk. Хотите сделать заказ грузовиком? Свяжитесь с нами по оптовой цене.

Применение сэндвич-панелей Sing:

См. Также: Панели пения

Как купить сэндвич-панель Sing?

Чтобы купить Sing Sandwich, обратитесь в местный офис Lowe’s Pro Desk.

Единственный способ приобрести панели Sing Sandwich — это приобрести наши стандартные размеры: 2 фута x 4 фута, или 4 фута x 8 футов, толщиной полтора дюйма.

Мы также предлагаем панели Sing Panel практически любого размера, например, шириной 12 футов, длиной 50 футов и толщиной до 6 дюймов. Чтобы узнать цену, свяжитесь с вашим местным Lowe’s. Для оптовых запросов нажмите здесь. Все, что вам нужно сообщить нам, это длину, ширину, толщину и тип кожи, которую вы хотите.

Здесь, в Sing Core, мы производим лучшие в мире экологически чистые двери большого размера, легкие, прочные, чем любой другой сопоставимый материал, и по-настоящему плоские.Никто другой не смог бы совершить этот подвиг, если бы не составной секретный ингредиент Sing Core.

Теперь вы можете иметь удобные панели Sing Sandwich — которые превосходят другие материалы — на складе в вашем офисе с огромной экономией благодаря этому единовременному предложению. См. Фотогалерею Sing Sandwich, чтобы увидеть другие варианты доступных вариантов, которые могут быть изготовлены в соответствии с вашими требованиями.

Стандартные размеры, толщину, грани и количество ограничены указанными. Для других размеров и / или опций, пожалуйста, заполните наше онлайн-ценовое предложение.

Стандартные детали сэндвич-панели Sing :

• размер: 2 фута x 4 фута (только парами)
• толщина: 1 ½ дюйма
• стандартная поверхность из фанеры 1/4 дюйма

Сэндвич-панели Sing настолько универсальны, что у них есть сотни применений. Вы можете использовать эти запатентованные сэндвич-панели для создания собственного пиломатериала, или

Sing Sandwich Сравнения на основе сеток 2 x 2 дюйма

Изоляция : Sing Core имеет встроенное значение изоляции от R3 до R6.5 рейтингов на дюйм, в зависимости от требований / спецификаций клиента.

Звукоизоляция : Материал наполнителя Sing Core обладает естественными звукопоглощающими свойствами. Другие варианты звукоизоляции доступны по запросу клиента.

Легкий вес : По сравнению с другими материалами Sing Core весит намного меньше, на 50% меньше или больше, всего 4 фунта. за кв. фут., но экологически чистые. Эта передовая технология, используемая в авиационной промышленности, теперь доступна для использования у вас дома.

Strength : Sing Core на основе решеток 2 x 2 дюйма и толщиной 3/4 дюйма = 660 фунтов на квадратный дюйм. Например, алюминиевые решетки 3/8 ″ = 30+ фунтов на квадратный дюйм (меньшие решетки должны быть более прочными). Превосходная прочность Sing Core достигается за счет усовершенствованной конструкции торсионной коробки.

Solid : Sing Core твердый, как скала. В то время как вертикальный торсионный сердечник из ячеистого ящика с деревянным рисунком можно сравнить с другими полыми сотовыми сердечниками, пустоты Sing Core не являются полыми, поскольку они склеены от стены к стене и заполнены переработанной пеной для получения прочной твердой основы.

Экологичный : Sing Core производится с использованием натуральных древесных волокон, без формальдегида или токсичных химикатов, создается с меньшим энергопотреблением, чем любой другой основной материал с минимальными отходами или без них.

Возобновляемый материал : Структура Sing Core на 100% состоит из возобновляемого (выращенного в природе) чистого волокна и / или переработанного материала.

Oversize : Sing Core выделяется в области крупногабаритных продуктов благодаря своим уникальным свойствам и может достигать 50 футов в длину.

Стабильный по размерам : Sing Core — это самый стабильный по размерам строительный материал, позволяющий нам создавать большие, негабаритные изделия (например, двери до 50 футов), которые действительно плоские, превышают стандарты AWI и могут быть гарантированно плоскими. Панели больших размеров могут быть действительно стабильными по размерам без каких-либо движений из-за изменений температуры и влажности.

Доступный : Несмотря на то, что технология Sing Core используется в высокопроизводительных приложениях, мы делаем ее доступной для широкого использования в большом количестве приложений.Производительность Sing Core сравнима с производительностью любого высокопроизводительного ядра, но может стоить так же дешево, как сердцевина для деревянных изделий низкого уровня.

Водонепроницаемое обновление : Sing Core доступно в водонепроницаемом варианте, чтобы удовлетворить ваши особые требования к водонепроницаемости.

Обновление огнестойкости : При использовании в огнестойких приложениях огнестойкая дверь Sing Core является легкой, сверхпрочной и экологически чистой альтернативой.

Пуленепробиваемое обновление : В конечных продуктах с высокой степенью защиты большинство ядер, используемых в пуленепробиваемых приложениях, имеют большой вес, что создает нагрузку на инфраструктуру, в отличие от Sing Core.

Доступная толщина : Sing Core легко доступен во многих вариантах толщины, до 6 дюймов стандартной толщины, с возможностью выбора толщины.

Варианты облицовки : Для различных поверхностей, включая (но не ограничиваясь) алюминий, цементную плиту, холоднокатаную сталь, бетон, керамическую плитку, стекловолокно, оцинкованный металл, стекло, МДФ, металл, пластик, фанеру, массивную древесину, нержавеющая сталь и т. д.… см. Sing Panel

Легко обрабатывать : Sing Core легко работать в магазине или на месте для пиления, шлифования, добавления имплантатов из цельной древесины, склеивания, резки и крепления.

Быстрое выполнение заказа : Если вы спешите, только Sing Core может быть изготовлен на заказ в течение 24 часов и с гордостью изготовлен для вас в США.

См .: Lowe’s для получения дополнительной информации

Примеры вариантов оформления панелей Sing Panel:

• фанера
• массив дерева
• МДФ
• алюминий
• металл
• пластик
• стекловолокно
• плита цементная
• бетон
• плитка керамическая
• стекло

… и это лишь некоторые из них (варианты скинов, доступные в конфигурации Sing Panel, поскольку возможности ограничены только любым доступным плоским строительным материалом).
