Ленточный фундамент на склоне: инструкция (видео и фото)

Если вы купили часть земли на холме или на горе, то без возведения ленточного фундамента на склоне вам не обойтись никак. Ведь когда выпадают сильные осадки, то железобетонная основа просто может развалиться. Земля под давлением воды становится мягкой, что может повлечь за собой изменения верхних шаров грунта. И тогда в таких ситуациях сможет спасти только правильная конструкция фундамента на уклоне по новым технологиям. Но очень важно не забывать и о правилах, отхождение от которых может привести к трудностям сразу после построения дома.

Схема двухуровневой строительной площадки на склоне.

Фундамент — это неотделенная часть любого сооружения. Для построения зданий используют несколько видов оснований:

• ленточный;
• свайный;
• столбчатый;
• плитный фундамент.

Правда, не все эти типы можно использовать на склонах. Например, плиточный фундамент очень хлопотный и дорогостоящий.

Вернуться к оглавлению

Почему именно ленточный фундамент

Схема ленточного фундамента на участке с уклоном.

В наше время, как вы уже поняли, существует не один вариант выбора основы на местностях с неровным ландшафтом. Такие фундаменты хорошо выполняют свою функцию и имеют большой срок эксплуатации. Вы должны знать, что от верного выбора основы будет зависеть все строительство. Данную проблему склонов вам поможет решить ленточный фундамент.

Он замечательно выдерживает нагрузку и долго служит для всех строений. Но также такой способ является не только практичным, но и дорогим по цене. Такой фундамент себе могут позволить лишь обеспеченные люди. Ленточный фундамент делится на монолитный и сборный. Монолитный выкладывают из железобетона, он практичен и не занимает много времени.

Также различают мелкозаглубленный ленточный фундамент и заглубленный. Первый выполняется из железобетона и кирпича. Лента располагается на глубине 80 см от уровня промерзания почвы, а под ней засыпают подушку из песка, толщиной где-то 30 см. Конечно, надежнее второй тип, чем первый, потому что вся лента кладется еще ниже по уровню, и из-за этого фундамент становится стабильнее и надежнее на уклонах. Но мелкозаглубленный ленточный фундамент очень простой для обычного застройщика, и каждый с ним сможет справиться, даже не имея опыта и навыков. Он подходит для сооружения легких типов домов.

Вернуться к оглавлению

С чего начинать работу ленточного фундамента на склоне

Схема армирования ленточного фундамента.

Все виды строительных работ начинают с составления проекта или чертежа. Схема и вычисления должны быть правильными, ведь от них зависит вся конструкция. Если склон ближе к обрыву или на нем, то есть вероятность того, что через некоторое время он будет обваливаться.

В действительности, было бы лучше, если бы вы сделали это заранее до построения. Тогда бы корни смогли разрастись и укрепить грунт. Также можно использовать для укрепления геотекстиль. Правда, он очень дорогой, но зато действенный. Если вы не проведете такие работы, то ленточный фундамент будет подвымыт и может сдвинуться. Естественно, чем отвеснее спуск, тем больше времени и средств вы будете на него тратить.

Вернуться к оглавлению

Первичные этапы работы

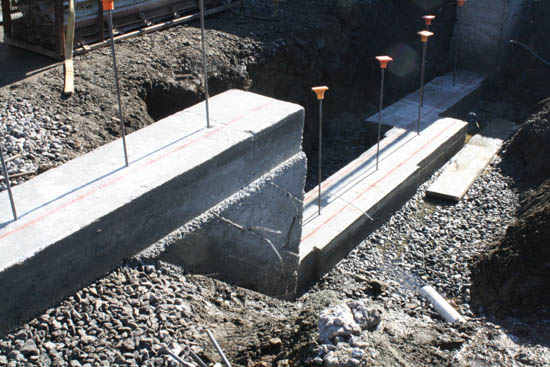

Схема ступенчатой подошвы под ленточным фундаментом на склоне.

Обязательным процессом является выкапывание траншеи, в которой ее ширина и глубина будут равны друг другу. Специалисты советуют: нельзя копать яму поблизости котлована или обрыва, так как все здание может обрушиться. На опалубку у вас уйдет много времени. Ее нижнюю точку следует сделать выше, чем высокую, чтобы выровнять перепады. Благодаря опалубке ленточное основание становится равным горизонту.

Большое внимание нужно привлечь к армированию ленточного фундамента. Такое основание на уклоне требует укрепленный вариант арматурного короба, ведь здесь нагрузки становятся больше. Каркас делают из арматуры с большим диаметром или увеличивают число ее прутьев. Это, конечно, выйдет накладно в материальном плане. Для закрепления арматуры на дно выкопанной траншеи кладут кирпичи.

Вернуться к оглавлению

Окончание рабочего процесса

Особую важность в построении ленточного фундамента следует отнести дренажной системе. Ее функция состоит в том, чтобы защищать его от осадков. От того, как будет работать эта система, зависит и время службы самого фундамента. Поэтому отнеситесь к этому с особой ответственностью. Если сомневаетесь в себе, попросите специалистов вам в этом помочь.

Когда опалубка будет выполнена и в нее вставлен арматурный короб, тогда можно начинать процесс заливания бетона. Это заключительный процесс данной работы. Квалифицированные специалисты не советуют заливать ленточный фундамент в несколько шагов, ведь это может разорвать границы слоев. Следует это делать непрерывно.

Потом очень тщательно следует утрамбовать бетон, чтобы в нем не скопился воздух. Для этого можно взять лом, лопаты, доски и другие инструменты. Еще это можно сделать, выполнив такие условия: установить расстояние арматуры к внешней стенке не меньше 5 см, чтобы не образовывался участок для ржавчины. Песочную подошву нужно сильно мочить водой, тогда он усядется и не будет проседать.

После всего проделанного фундамент желательно оставить на месяц для того, чтобы он хорошо просох.

Только тогда можно строить и само здание. Как вы уже поняли, возведение ленточного фундамента на склоне тяжелее, чем на ровной поверхности. И главный элемент в нем — построение опалубки. Но качественная работа заставит вас порадоваться итогу.

Послойная заливка ленточного фундамента

Заливать ленточный фундамент послойно не рекомендуется. Монолит получается лишь при полной заливке конструкции, рваные края нижнего слоя не обеспечат качественного сцепления с верхним слоем. Однако существует технология послойной заливки, облегчающая работу на крупных объектах:

• В землю устанавливается каркас из арматуры (обязательно вязаной, а не сваренной)
• Заливают слой, создают рваный край для лучшей адгезии
• После застывания монтируют следующий слой арматурного каркаса (верхний, нижний пояс, поперечные перемычки, вертикальные стойки)
• Заливают верхний слой.

Конструкция получается дороже, чем при единовременной заливке, за счет увеличения расхода арматуры. Она напоминает ленточный фундамент, собранный из рядов готовых блоков ФСБ, работает качественно, выдерживая силы пучения. При заливке в дополнение к бетону могут использоваться крупные наполнители: камень, кирпич (только глиняный, керамический).

Содержание

• 1 Особенности самостоятельной заливки
  • 1.1 Выводы
• 2 Стадии созревания бетона
• 3 Послойно или блоками? (заливать частями)
  • 3.1 Пластификаторы
    • 3.1.1 Видео — основные ошибки при заливке фундамента
• 4 Зачем послойная заливка
• 5 Созревание бетона
• 6 Что еще нужно знать о стадиях
• 7 Заливка бетона на этапе твердения
• 8 Рекомендации по заливке фундамента частями
• 9 Пошаговая инструкция по заливке фундамента частями
• 10 Рекомендации по выбору марки бетона
• 11 Заключение

Особенности самостоятельной заливки

При использовании традиционной технологии заказанного изготовленного бетона может не хватить по ряду причин. В этом случае внутри опалубки устанавливаются вертикальные отсечки для того, чтобы заполнить доверху какую-то ее часть. После отвердевания перемычки убирают, заливают оставшуюся часть опалубки. Многие застройщики для удобства используют послойную заливку, наполняя сначала траншею ниже уровня земли, монтируя опалубку, заливая ее во вторую очередь. При этом следует знать специфику продукта:

• Схватывание – длится в зависимости от температуры, местных условий сутки – три часа, в это время образуются химические связи между компонентами, разрушив которые нагрузкой, не удастся достичь повторного схватывания
• Отвердевание – постепенная гидрация длится долго, первичный набор прочности происходит в первый месяц, затем бетон крепчает с годами, добавление порций в первые часы приводит к микротрещинам, снижается прочность конструкции.

Таким образом, при соблюдении нескольких рекомендаций можно получить прочное, надежное основание:

• Перемешивание бетона в течение 4-х, 2-х часов в межсезонье, теплую погоду, соответственно обеспечивает отсутствие швов, сохранение прочности бетона, если залить траншею, собрать в течение этого времени опалубку, продолжить заливку, это не повлияет на качество основания
• Если этого времени недостаточно для монтажа опалубки, необходим технологический перерыв на 3-е суток, поверхность первого слоя очищается, обрабатывается металлической щеткой, в идеале обеспыливается
• Двухуровневое армирование в последнем случае является обязательным.

Кроме описанных технологий, используются наклонные холодные швы. Углы заливаются полностью, бетон растекается под действием гравитационных сил, образуя с обеих сторон уклоны 45˚. На втором этапе заполняются средние участки, при наличии цокольного, подземного этажа необходима гидроизоляция холодного шва водореактивным бентонитовым шнуром по оси стены.

Дополнительно о строительстве ленточного фундамента говорится в видео:

При этом резко увеличивается поверхность контакта слоев, небольшая потеря прочности становится не страшна конструкции. Во всех перечисленных случаях обязательно используется подушка из рудного (не подверженного силам пучения) материала. Обычно ее изготавливают из 10 см слоя песка, 15 см слоя щебня либо применяют смесь ПГС. Для увеличения ресурса подушки в индивидуальном строительстве под нее выстилается слой геотекстиля (дорнит), не позволяющий смешиваться материалам (грунт с гравием). Для вязки арматуры используется отожженная проволока либо полимерные хомуты.

Вопрос о заливке фундамента послойно или частями довольно часто возникает у частных застройщиков. Им недоступны возможности крупных строительных компаний, имеющих собственные миксеры, доставляющие бетонную смесь на стройплощадку по графику, и бетононасосы, подающие раствор в любую точку опалубки. В пользовании владельца земельного участка, решившего самостоятельно возвести подземную часть строения, может оказаться лишь бетономешалка небольшого объема, которая способна только частично удовлетворить потребности в необходимом количестве раствора, так как ее ресурсы ограничены. Но можно ли заливать фундамент частями, в несколько этапов, если между циклами замеса проходит некоторое время? В этом стоит разобраться.

Этапы созревания бетона

После установки опалубки и монтажа арматуры производится заливка фундамента бетонным раствором. Он замешивается в определенной пропорции из цемента необходимой марки с использованием наполнителей в виде песка, гравия или щебня, возможно – керамзита, и, конечно же, воды. Свойства бетона улучшаются пластификаторами и различными присадками, повышающими морозостойкость и другие необходимые характеристики в зависимости от требуемых условий.

После того, как в опалубку фундамента была произведена заливка бетона – полная или частями, в растворе начинают происходить необратимые процессы, состоящие из двух основных этапов:

• схватывания;
• твердения.

Первая фаза длится несколько часов – от 3 до 24. Время напрямую зависит от температуры воздуха – чем меньше градусов показывает термометр, тем продолжительнее будет схватываться бетонная смесь. Процесс схватывания, в свою очередь, имеет так называемую «жидкую» стадию, при которой внутренняя структура материала практически не подвергается никаким изменениям. При температуре 20 градусов, например, «жидкий» период продолжается около двух часов, а при температурном режиме, близком к нулю градусов – начальная стадия схватывания может продлиться до восьми часов. Данная статистика касается как ленточного, так и плитного фундамента.

Именно в период «жидкой» фазы схватывания допускается производить заливку фундамента частями, не опасаясь нарушения цементных связей. В результате твердения такой бетон превращается в монолитный камень.

Не рекомендуется продлевать время полного схватывания бетонного раствора путем постоянного его перемешивания. Во-первых, это может значительно ухудшить характеристики будущего фундамента. Во-вторых, появится вероятность смещения арматуры или закладных частей от проектного положения, даже если элементы будут установлены достаточно жестко. В-третьих, неравномерность смешивания приведет к разным стадиям схватывания бетонного раствора, что резко сократит срок эксплуатации объекта.

На вопрос, можно ли хотя бы частями залить фундамент сразу же после окончания схватывания раствора, специалисты отвечают, что ни в коем случае нельзя. Дело в том, что в этот период бетон еще слишком слаб, и нагрузка от следующей порции смеси наверняка приведет к появлению микротрещин в его толще. Послойная заливка «с перерывом» разрешается лишь после трех дней твердения бетонной массы. Далее, нагрузки для нижних пластов бетона уже не произведут столь фатального воздействия.

Этап твердения бетона длится долго. Окончательную прочность он набирает через несколько лет. Но ожидать столь длительного времени нет никакой необходимости, поэтому дальнейшие работы по возведению наземной части можно производить после обязательного срока выдержки, составляющего 28 дней. Максимальная скорость твердения монолита происходит в течение первых 24 часов, замедляясь с каждым днем все больше. Через месяц бетон приобретает требуемую прочность и характеристики, соответствующие его марке.

На вопрос, можно ли заливать фундамент частями, специалисты, опираясь на характерные особенности созревания бетонной смеси, отвечают положительно. Но при этом они рекомендуют руководствоваться определенными правилами:

• для предотвращения появления расслоений в толще фундамента, последовательную заливку следует производить с учетом температурных условий. В теплый период года между заливкой слоев бетона допускается временной промежуток не более двух часов, а в более холодный – не более четырех часов. Прочность монолита, в этом случае, не пострадает;
• при остановке работ на некоторое время, заливку на ранее выполненный бетонный пласт можно производить не ранее, чем через трое суток. При этом, с поверхности бетона потребуется удалить влагу и пыль, предварительно зачистив ее металлической щеткой. Фундамент, обычно, во время «отдыха» прикрывают пленкой.

При заливке бетона частями необходимо соблюдать не только условия, связанные с паузами между укладкой слоев. Важные требования могут касаться вопросов правильной установки арматуры. В связи с этим, в работе следует четко руководствоваться указаниями проектной документации.

Варианты поэтапной заливки ленточного фундамента

Строительными нормами предусматривается три варианта поэтапной заливки фундамента:

• горизонтальная – пластами;
• вертикальная – блоками;
• диагональная – частями, под углом.

Последний способ деления заливочных участков является достаточно сложным и нерациональным при возведении фундаментов под небольшие жилые дома. Он используется в случае строительства сложных по конфигурации и громоздких объектов, а выполняется только профессиональными бригадами.

Для ленточных фундаментов целесообразно применять горизонтальный и вертикальный способ деления, или расположения швов.

Прочность фундамента после его заливки частями и последующего твердения обеспечивает правильная укладка рабочей арматуры по отношению к стыковочным швам монолита. Она должна занимать перпендикулярное положение относительно стыков. Например, при горизонтальной послойной заливке наличие вертикальной арматуры является обязательным условием. А при блочной укладке бетонной смеси необходимо не только присутствие продольной арматуры, которая имеется в любом ленточной фундаменте, но и ее прочное сцепление по углам здания и в местах расположения узлов сопряжения.

На практике, для ленточных фундаментов чаще всего используют горизонтальную заливку. Ее технология проще, доступнее и понятнее. Вариант с вертикальными швами требует устройства вспомогательной опалубки и, как результат, дополнительных трудовых и материальных затрат. Между блоками устанавливают прочные металлические перегородки, которые в процессе заполнения бетоном соседнего участка убирают.

При горизонтальном разделе слоев нередко возникает вопрос, можно ли залить ленточный фундамент неопределенными по объему частями? На что специалисты отвечают, что уровень заполнения опалубки и толщина пластов должны зависеть от расположения вертикальной арматуры. Ситуации, когда горизонтальные швы фундамента и арматурные стержни оказываются на одной отметке, не допустимы!

Еще один нюанс, который следует учитывать при устройстве ленточного фундамента частями. Если заливка подземной части конструкции выполняется просто в траншею, а опалубка ставится только для цоколя, то один из горизонтальных стыков требуется делать по уровню грунта. После этого монолит оставляется для твердения на несколько суток, иначе под массой раствора, уложенного в опалубку, может произойти разрушение цементных связей нижележащего слоя бетона.

При заливке монолитного фундамента дома требуемые объемы бетона часто превышают несколько кубометров. Крупные строительные фирмы решают эту проблему с помощью тяжелой спецтехники – миксера и бетононасоса, с их помощью раствор смешивается и подается в опалубку. Однако частным застройщикам такая техника не всегда по карману, кроме того, на небольших участках могут отсутствовать подъездные пути для тяжелой техники. Частично решить проблему поможет бетономешалка, но объемы раствора, приготовляемого за одну загрузку, при этом ограничены. У строителей при этом возникает вопрос: можно ли заливать фундамент по частям? Не повлияет ли это на эксплуатационные свойства и прочность фундамента?

Можно ли заливать фундамент частями

Стадии созревания бетона

Бетон представляет собой смесь цемента и наполнителей – песка, гравия, керамзита – с водой. Для улучшения текучести раствора, повышения морозостойкости и придания ему особых свойств во время замеса в бетон добавляют также различные присадки и пластификаторы.

Жидкий раствор после приготовления заливают в форму, называемую опалубкой, после чего в бетоне начинаются необратимые процессы:

1. Схватывание бетона. Во время этой стадии жидкий бетонный раствор переходит в твердое состояние за счет взаимодействия компонентов цемента и воды. Однако связи между компонентами еще весьма непрочные, и при воздействии нагрузки могут разрушиться, при этом повторного схватывания раствора не наступает.

Длится эта фаза в зависимости от температуры воздуха от 3 часов до 1 суток. Чем ниже температура, тем дольше схватывается бетон. При этом в начальной стадии схватывания он остается жидким без каких-либо изменений структуры. Если за этот промежуток времени добавить в опалубку новую порцию бетона. Никакого разрушения цементных связей не произойдет. Для температуры 20°С «жидкая» стадия длится примерно 2 часа, при нулевой температуре она продолжается примерно 6-8 часов.

Можно продлить время до начала схватывания путем постоянного перемешивания бетона, но это ухудшит его характеристики, поэтому злоупотреблять этим методом не стоит.

1. Твердение бетона. Эта фаза продолжается довольно долго, за счет постепенной гидратации компонентов бетона фундамент набирает прочность в течение многих лет. Первые 28 суток – это обязательный срок выдержки бетона до набора им прочности, соответствующей его марке. Твердение происходит довольно быстро в первые сутки, затем скорость его замедляется.
2. В первые часы после схватывания твердость бетона еще невелика, и добавка следующей порции бетона может привести к микротрещинам из-за повышения нагрузки. После трех суток твердения, как правило, эти нагрузки не оказывают такого воздействия на первые слои бетон.

Исходя из особенностей созревания бетона, можно сказать: заливать фундамент частями можно. При этом нужно соблюдать некоторые правила:

• При последовательном смешивании партий бетона время между их заливкой в опалубку не должно превышать 2 часов в теплую погоду и 4 часов в межсезонье. Швов при этом не образуется, прочность фундамента не меняется.
• Если необходимо сделать длительный перерыв в работе, он должен составлять не менее 2-3 суток.  После перерыва поверхность фундамента, на которую будет залита свежая порция бетона, необходимо очистить от пыли, влаги, а также зачистить металлической щеткой. Шов при этом будет иметь хорошее сцепление.
• При заливке фундамента частями необходимо соблюдать все рекомендации по армированию.

Способы армирования угла у фундамента

Послойно или блоками? (заливать частями)

Еще один вопрос, который волнует застройщиков – как правильно распределить порции бетона? Возможны три типа расположения швов:

• Горизонтально;
• Вертикально;
• Под углом.

СНиП на этот счет дает конкретные указания: шов между участками монолитного фундамента должен быть направлен перпендикулярно оси. То есть, для колонн и свай подходит только послойная заливка бетона с образованием горизонтальных швов.

Для ленточного монолитного фундамента швы могут располагаться как вертикально, так и горизонтально. Для сохранения прочности фундамента необходимо качественное армирование, направленное перпендикулярно стыкам монолитных блоков. Если швы сделаны вертикально, то продольная арматура должна обязательно прочно связывать углы здания.  При послойной горизонтальной заливке установка вертикальной арматуры обязательна. На практике ленточный фундамент заливают обычно слоями, так как для заливки отдельных вертикальных блоков необходима установка дополнительной опалубки.

Процесс заливки фундамента частями

При заливке ленточного фундамента слоями необходимо учесть одну особенность: если опалубка возводится только в надземной части фундамента, а подземная часть заливается в выкопанную траншею, то стыки рядов делают по уровню грунта. Перед заливкой цоколя необходимо выждать твердения бетона в подземной части в течение нескольких суток, в противном случае масса бетона, залитого в опалубку, своим весом может разрушить недостаточно отвердевшие цементно-гидратированные связи. В бетоне появятся микротрещины, он станет более гигроскопичен и со временем начнет разрушаться.

Заливка ленточного фундамента

При заливке плитного фундамента швы располагают либо горизонтально, либо вертикально в направлении, перпендикулярном короткой стороне плиты. Такое расположение швов позволит уменьшить вероятность разлома при неоднородной нагрузке и пучении грунта.

Технология заливки монотонного фундамента

Пластификаторы

Добавка присадок и пластификаторов позволяет улучшить текучесть бетона, благодаря чему из процесса заливки можно будет исключить вибрирование бетона. Это позволит уменьшить воздействие новой порции раствора на уже залитые слои.

Смешивание раствора производят после предварительного расчета. При добавке пластификаторов нужно строго следовать рекомендации производителя в части дозировки, так как несоблюдение пропорций может привести к обратному результату.

Процесс смешивания бетона

Видео — основные ошибки при заливке фундамента
