Для решения практических задач или проведения операции с объектом недвижимости (дом, квартира, отдельное жилое или нежилое помещение) часто приходится сталкиваться с таким документом, как экспликация помещений (прилагается к поэтажному плану БТИ). Многим собственникам это создает сложности: как выглядят эти документы, в чем различия между ними, а главное – как и где их получить? Мы рассмотрим самые популярные вопросы и постараемся дать универсальный совет по получению экспликации помещений.

Что такое экспликация помещений и как она связана с поэтажным планом?

Экспликация – название и описание всех жилых помещений объекта недвижимости с указанием технических характеристик. Кроме того, в экспликации содержатся сведения о кадастровом органе района и региона расположения. Документ представлен в виде таблицы, данные которой обязательно переносятся в технический паспорт помещения.

Поэтажный план (план БТИ) – это подробный чертеж объекта, к которому непосредственно и прилагается экспликация. На нем отображается каждый этаж в отдельности, с обозначениями окон, дверей и мест расположения квартир. Документ всегда выполняется в черно-белом формате для удобства прочтения и дополняется условными обозначениями. В отличие от кадастрового паспорта в поэтажном плане содержится не только информация о квартире (площадь в метрах квадратных, расположение дверей, окон и стен), но и данные о других жилых помещениях и общедомовом имуществе.

Для чего нужна экспликация здания или помещения из БТИ?

Экспликация здания или помещений используется как самостоятельный документ или совместно с техпаспортом объекта. Сведения и характеристики берутся из содержания и условных обозначений на поэтажном плане, поэтому вводится новая категория документа – поэтажный план-экспликация.

Несмотря на ограниченность практического применения, документ позволяет решить несколько важных задач:

• Оформить разрешение на ввод объекта в эксплуатацию. Экспликация дома, торгового или производственного объекта прикрепляется к техническому паспорту и поэтажному плану сооружения.
• Подготовить технический план для постановки на кадастровый учет многоквартирного дома. Кадастровый инженер оформляет документ на основании результатов инвентаризации, зафиксированной в экспликации.
• Получить ипотеку. В пакет обязательных документов для оформления ипотечного кредита входит технический паспорт дома, поэтажный план и экспликация.
• Решить внутренние задачи предприятия – сделать амортизацию активов, обновить данные об основных фондах организации.

Таблица ведомости помещения содержит характеристики каждой единицы, входящей в состав описываемого объекта. Если это квартира, то в экспликацию вносятся данные по каждой комнате и вспомогательному помещению. Планировка не описывается, ее можно узнать только из технического паспорта и поэтажного плана.

На практике востребована экспликация на отдельное помещение, здание, имущественный комплекс или сооружения. В ведомость на здание включаются таблицы всех помещений объекта недвижимости. Чтобы получить наглядную картину планировки и расположения помещений, достаточно совместить информацию с чертежом на поэтажном плане.

Виды экспликации жилых и нежилых помещений

Каждая из экспликаций характеризует определенный объект:

• Квартиру. Документ содержит подробную информацию о характеристиках квартиры и площади отдельных помещений – жилых, вспомогательных, хозяйственных, балкона. Жилищным кодексом определены не только виды помещений, но и норма площади на одного проживающего.
• Здание. Включает ведомость всех помещений, входящих в состав здания. При составлении важно учитывать различия и особенности помещений разного типа, расположенных на разных этажах. Для каждого готовится отдельный план (чертеж) и таблица с описанием характеристик.

Где получить план БТИ и экспликацию?

Бюро технический инвентаризации – уполномоченный орган, в который нужно обращаться за поэтажным планом и экспликацией дома, квартиры или отдельных помещений. Для заказа услуги нужно обратиться в территориальный орган с заявлением. Чтобы процесс не затянулся, заранее подготовьте несколько документов:

• Паспорт собственника квартиры в многоквартирном доме.
• Документ, подтверждающий право собственности (свидетельство о государственной регистрации или договор купли-продажи).
• Копия распоряжения городской жилищной инспекции.
• Акт о проведенной перепланировке.

Снимите ксерокопии перечисленных документов, оплатите квитанцию, после чего специалисты назовут вам дату выезда на объект техника БТИ. Стоимость работ зависит от особенностей и площади объекта. После проведения обследований и замеров готовую экспликацию можно забрать в течение 10 рабочих дней.

Полученный документ не имеет срока давности, но нужно учитывать обязательные мероприятия, проводимые бюро технической инвентаризации. Каждые пять лет по требованиям законодательства специалисты проводят обследование жилищного фонда. Следите, чтобы в выданной экспликации была указана дата выдачи, правильно заполнен адрес и этаж в многоэтажном здании.

Важно!

Если обмер объекта ранее проводился Ростехом, заказать план БТИ через МФЦ не получится. Даже если вы по незнанию или невнимательности оформили заявление, то его вернут назад, а вы потеряете драгоценное время. В подобных случаях обращайтесь только в территориальное отделение Ростехинвентаризации в вашем городе!

Внесение изменений в экспликацию и поэтажный план

На практике инженеры БТИ часто ошибаются при обмерах и составлении документов, поэтому в поэтажном плане появляются некорректные цифры, на чертежах путаются местами двери и окна выхода на балкон. Доказать, что это техническая ошибка, а не самовольная перепланировка при ремонте, очень сложно. Для внесения корректив в план нужно написать заявление на имя начальника территориального подразделения БТИ, указать моменты, которые следует изменить, и приложить доказательства. Если речь идет о неправильном расположении окон и дверей, сделайте качественные фото, на которых виден фасад здания или окна и двери на балкон в других квартирах на этаже. Сравнив фотографии с проектной документации, специалисты поправят план.

Сроки подготовки документов

Если речь идет о нежилом помещении, то продолжительность работ может доходить до трех недель и зависит от типа и характеристик объекта. И это при условии, что вы правильно подготовили все документы.

Дата публикации: 09.09.2020

Дата обновления: 04.02.2022

Особенности подготовки поэтажного плана и экспликации в 2019 году

Технический план здания

Экспликация помещений — что это такое простыми словами

На чтение 4 мин Обновлено 5 октября, 2022

Экспликация помещений (от лат. explicatio — объяснение, изложение, развертывание) — это технический документ на недвижимость в виде таблицы, прилагаемый к архитектурному проекту и содержащий подробную информацию обо всех помещениях объекта.

Содержание

1. Когда и зачем нужна экспликация
2. Состав экспликации
3. Виды экспликации
4. Как сделать экспликацию помещений

• Ввод в эксплуатацию новой недвижимости. Для каждого нового здания или помещения требуется получить разрешение на ввод в эксплуатацию, для чего собирается целый пакет технических документов, в том числе и экспликации.
• При изменении планировки. Для перепланировки любой недвижимости необходимо получить разрешение в жилищной инспекции. Для этого, помимо проекта изменения планировки, в госорганы нужно предоставить техпаспорт или поэтажный план с экспликацией.
• Для постановки на кадастровый учет. Кадастр — это реестр объектов недвижимости с указанием их собственников, обязанных платить налоги на эту недвижимость. Кадастровая палата может запросить у собственника план и экспликацию.
• Для покупки жилья в ипотеку или рефинансирования. Перед оформлением сделки банк просит покупателя предоставить экспликацию, а также поэтажный план для подтверждения данных о расположении квартиры относительно других на этаже и точного расчета площади. Чаще всего такие документы можно получить в БТИ — бюро технической инвентаризации.

Минимальный набор данных в экспликации — это номер помещения на плане, наименование (или назначение) помещения и его площадь. Однако экспликация может содержать информацию об этажности, размерах комнат, высоте потолков. В начале документа указывается адрес объекта, местоположение, основание для составления экспликации (например, капитальный ремонт офиса или торгового зала).

Для визуализации в документе размещается подробный план объекта.

Поэтажный план — это чертеж помещений на каждом отдельно взятом этаже дома или на части этажа. План тесно связан с экспликацией, так как он наглядно иллюстрирует конструкцию объекта. Используется в том числе для разработки дизайн-проектов.

На нем содержатся:

• графические изображения комнат, несущих стен, перегородок, окон, дверей, балконов, лоджий и террас;
• условные обозначения комнат (номера), при необходимости другие условные обозначения, которые расшифровываются под чертежом;
• вынесенные размеры всех стен.

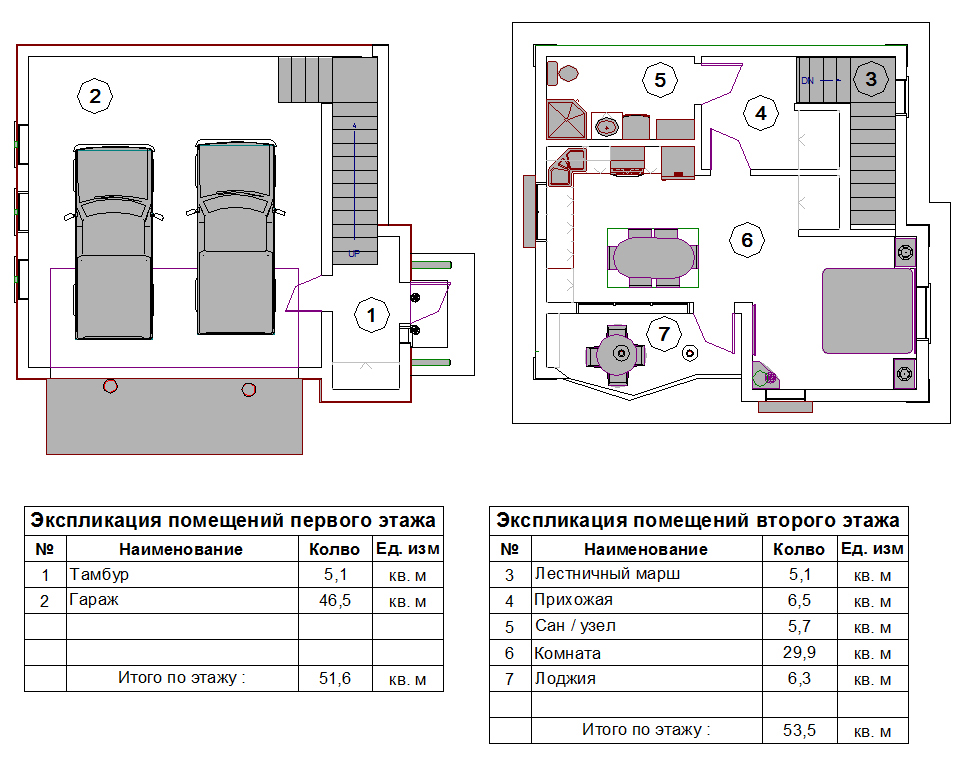

Рядом с планом размещается таблица экспликации, в которой указывают номера комнат с плана, их названия, площадь в квадратных метрах. Для коммерческих и производственных помещений также добавляется категория пожарной опасности и класс по ПУЭ (Правилам устройства электроустановок). В таблице может быть и дополнительный столбец с примечаниями, например, понижающий коэффициент для балконов, террас и лоджий. Эти помещения являются нежилыми и неотапливаемыми, поэтому не могут считаться полноценными комнатами и для них устанавливаются понижающие коэффициенты.

Если документ составляется на целое здание (например многоэтажный коттедж), то приводятся экспликация и план для каждого этажа отдельно. Если речь идет о многоквартирном доме, то документ составляют для каждой квартиры.

В документе отображается общая площадь жилья, а также все комнаты: жилые (гостиная, спальня, кабинет и т.д.), служебные (кладовая, гардеробные и др.), террасы, балконы и лоджии. С появлением квартир-студий у архитекторов появилась проблема: как называть помещение, объединяющее функции сразу нескольких комнат? Это вопрос решили, установив для таких помещений наименование «комната-кухня».

Каждый этаж имеет собственную экспликацию. Важно отметить все комнаты, имеющиеся в доме, даже если они являются не жилыми, а вспомогательными, — например, крыльцо или террасу.

Этот документ предполагает описание не отдельных помещений, а зданий и сооружений, находящихся на участке. Например, экспликация к генплану коттеджного поселка включает обозначение всех жилых коттеджей, коммерческих объектов (магазинов, спортивных комплексов и др.), служебных зданий и общественных зон.

Чертежи, планы и экспликации создают архитекторы в профильных графических редакторах. Техника выполнения экспликации зависит от конкретной программы.

• Revit. Экспликации создаются в блоке «Ведомости/Спецификации». Для настройки таблицы в «Свойствах спецификации» нужно выбрать параметры, которые будут отображаться в столбцах, например номер, имя и площадь. Значения параметров с плана программа подтянет автоматически.
• ArchiCAD. Один из способов выполнения экспликации — применение инструмента «Зона». Одна зона — это одно помещение. Ему можно присвоить номер, этаж, цвет для визуализации на плане и другие параметры.
• AutoCAD. Экспликация представляет собой новый слой с типом «Таблица». Ее параметры можно задать по ГОСТ в «Стилях таблиц», а отредактировать содержание — в разделах «Ячейка таблицы» и «Текстовый редактор».
