Онлайн проектирование крыши в 3d бесплатно

Крыша в здании является одним из самых сложных элементов. Ее проектирование всегда отнимает много времени и сил. Поэтому используя данный сервис вы сможете значительно облегчить себе работу.

Обычно проектирование кровли отнимает очень много времени даже у опытного специалиста. Это процесс, который требует от пользователя владения определенными навыками и даже наличия соответствующего образования. Поэтому данная программа будет очень полезна людям, которые хотят самостоятельно создать такую конструкцию не прибегая к помощи профессионалов.

Такое бесплатное проектирование крыши позволяет получить практически все необходимые расчеты с указанием количества материала. Однако если вам необходима графическая 3D модель, то следует воспользоваться другим сервисом.

Исходные данные

  • Для того, чтобы создать проект крыши дома онлайн, необходимо выбрать нужную конструкцию изделия. Для этого на сайте программы предложено несколько вариантов, из которых мы для примера возьмем шатровую крышу.
  • Далее изучаем данные, которые нам необходимо будет ввести.
  • Все цифры берем из замеров, произведенных перед началом работы. При этом необходимо учитывать возможности программы, чтобы не ожидать от нее слишком многого.
  • Вводятся данные в специальные строки. Важно понимать, что проект крыши дома программа онлайн работает с определенными единицами измерения, в которые нужно перевести нашу информацию.
  • Когда все поля заполнены, нажмите кнопку «Рассчитать», и создайте проект крыши самостоятельно.

Получаем информацию

По итогу программа выдает довольно много данных. Это и чертежи и расчеты материала. Однако все они имеют очень неудобный вид для просмотра.

Учитывая это, самостоятельное проектирование кровли такого типа требует конвертации в более удобный внешний вид. Именно для этих целей разработчики предусмотрели специальную панель в левом верхнем углу окна с чертежами. Нажимая на предложенные кнопки вы можете перевести результат в удобный для вас вид.

  • Первая слева кнопка открывает еще одно окно браузера с точно такой же информацией. Так вы получите дубликат, который используют для сравнения при произведении новых вычислений.
  • Чтобы сделать проект крыши дома онлайн с чертежами в развернутом виде на одной странице, нужно нажать вторую слева кнопку.
  • Если вам нужна закладка с расчетами, то третья кнопка создана именно для этого.
  • Нажав на изображение конверта вся полученная информация будет отправлена на указанный вами почтовый ящик.
  • Последняя кнопка переводит вычисления в файл с расширением PDF, который можно скачать на ваше устройство.

Работая с такими программами необходимо понимать, что они выдают только приблизительный результат, который можно назвать начальными данными. Использовать его сразу для строительства не рекомендуется. Кровля является очень ответственным элементом здания от которого зависит жизнь и безопасность людей. Поэтому окончательное проектирование таких конструкций необходимо доверять специалистам.

3D Расчет вальмовой крыши – Онлайн-калькулятор с чертежами

Вальмовая крыша – разновидность четырехскатной крыши с двумя торцевыми скатами в форме равнобедренного треугольника (вальмы) и двумя боковыми в форме равнобедренной трапеции. Несмотря на то, что среди стандартных конструкции являются наиболее сложными и трудоемкими в изготовлении (поскольку требуют создания громоздкой стропильной системы), благодаря отсутствию вертикальных стен строение обладает высокой обтекаемостью, тем самым обеспечивая надежную защиту от обильных осадков и значительных ветровых нагрузок.

Онлайн-калькулятор расчета вальмовой крыши от КАЛК.ПРО позволяет получить готовый проект конструкции с подробной сметой и комплектом чертежей для изготовления стропильной системы, кровли, обрешетки, гидроизоляции и т. д. Кроме того, сервис предоставляет инструменты для интерактивного 3D-моделирования с помощью которого можно наглядно оценить получившееся сооружение в реальных пропорциях. Все результаты сохраняются в личном кабинете и доступны для скачивания.

Крыша является наиболее сложным элементом дома при строительстве – любая ошибка на этапе проектирования, может привести к нарушению устойчивости конструкции и, как следствие, к дополнительным расходам на доработку.



Порядок расчета вальмовой крыши

  • Шаг 1. Выберите наиболее удобные единицы измерения – мм, см, м, дюймы, футы.
  • Шаг 2. Выберите способ отрисовки чертежей – цветные, черно-белые.
  • Шаг 3. Укажите тип кровельного материала – жесткий, мягкий (влияет на тип обрешетки – разреженная или сплошная, соответственно).
  • Шаг 4. Введите параметры крыши – высота (от мауэрлата до вершины стропильной системы), свес.
  • Шаг 5. Заполните поля с параметрами дома – длина, ширина, высота, толщина стены.
  • Шаг 6. Параметры бруса для мауэрлата – ширина, толщина.
  • Шаг 7. Расчет стропильной системы – величина горизонтального запила под мауэрлат, ширина и толщина стропильной доски, расстояние между элементами
    (рекомендации ниже)
    .
  • Шаг 8. Введите характеристики гидроизоляции – ширина и длина материала, величина нахлеста сверху и сбоку.
  • Шаг 9. Укажите толщину контробрешетки в горизонтальной проекции (в вертикальной всегда 5 см).
  • Шаг 10 (опционально). Укажите параметры разреженной обрешетки (в случае выбора жесткой кровли) – ширина и толщина доски, расстояние между элементами.
  • Шаг 11 (опционально). Укажите параметры сплошной обрешетки (в случае выбора мягкой кровли) – ширина, длина, толщина листа ОСП.
  • Шаг 12. Характеристики кровельных листов – ширина и длина материала, величина нахлеста сверху и сбоку.
  • Шаг 13. Проверка введённых значений и начало расчета вальмовой крыши с помощью кнопки «Рассчитать».

После выполнения расчета, на вкладке «

Вид в 3D» вы можете ознакомиться с трехмерной моделью конструкции, построенной в точности по заданным параметрам. Также для подписчиков доступен дополнительный инструмент – 3D-линейка.



Особенности чертежей вальмовой крыши

Для того чтобы получить общую высоту конструкции, необходимо сложить высоту стен, мауэрлата, стропильной системы, обрешетки, контробрешетки и кровельного материала.



Рекомендации

В целях экономии и при наличии определенных навыков, большинство владельцев земельных участков предпочитают заниматься строительством самостоятельно. Для того чтобы создать максимально безопасную и устойчивую вальмовую крышу, мы рекомендуем на этапе расчета внимательно ознакомиться с положениями соответствующих нормативных документов, а также изучить особенности технологии изготовления деталей и их сборки.

Основные требования перечислены в документах: СНиП II-26-76 (СП 17.13330.2011) «Кровли», СП 31-101-97 «Проектирование и строительство кровель», СНиП 2.01.07-85* (СП 20.13330.2010) «Нагрузки и воздействия», СНиП 3.03.01-87 (СП 70.13330.2011) «Несущие и ограждающие конструкции», СНиП II-25-80 (СП 64.13330.2017) «Деревянные конструкции», ГОСТ 11047-90 «Детали и изделия деревянные для малоэтажных жилых и общественных зданий», ГОСТ 30547-97 «Материалы рулонные кровельные и гидроизоляционные», ГОСТ 25772-83 «Ограждения лестниц, балконов и крыш стальные»

.

В таблицах ниже представлены оптимальные параметры элементов для типовых конструкций на которые можно ориентироваться при использовании калькулятора вальмовой крыши. Если вас интересуют комментарии по данным пунктам и другие рекомендации по проектированию кровельных систем, перейдите на страницу раздела «Расчет крыши онлайн».

Параметр, характеристика

Оптимальный диапазон

Угол наклона крыши

20-45°

Свес карнизный

50-100 см

Свес фронтонный / Выпуск

40-70 см

Размер мауэрлата

100х150 мм
150х150 мм

Размер стропил

50х150 мм

50х200 мм

Соотношение глубины запила и ширины стропил

1/4
1/3

Шаг стропил

60-100 см

Размер обрешетки

25х100 мм
40х150 мм

Шаг обрешетки в зависимости от типа кровли (мягкая, черепица, профнастил)

1-10 см
30-40 см
30-65 см

Размер контробрешетки

30х50 мм

Нахлест гидроизоляции

10-20 см

Толщина теплоизоляции

10-15 см



Наши инструменты обеспечивают точный и надежный расчет стропильной системы вальмовой четырехскатной крыши. Если же вы хотите получить больше информации непосредственно о строительстве – пошаговая инструкция по сборке расположена на странице «Крыша своими руками».

3D Расчет двухскатной крыши – Онлайн-калькулятор

Двухскатная крыша – один из наиболее распространенных типов кровельной системы, который представляет собой конструкцию из двух наклонных скатов, разделенных коньком и заключенных между двумя вертикальными треугольными стенами (фронтонами). Является самой популярной разновидностью крыш в частном строительстве, потому как сочетает в себе низкую стоимость на изготовление, простую технологию монтажа и позволяет создать полноценное мансардное помещение.

На нашем сайте вы можете выполнить эффективный расчет двухскатной крыши с помощью онлайн-калькулятора – в результате вычислений программа предоставит готовый проект конструкции с комплектом необходимых чертежей и количеством материалов на изготовление каждого элемента сооружения. Кроме того программа визуализирует кровельную систему в 3D в реальных пропорциях, для того чтобы вы могли оценить все преимущества и недостатки предполагаемой конструкции. Все результаты автоматически сохраняются в личном кабинете и доступны для скачивания.

В случае если вам необходимо рассчитать только элементы каркаса в отдельности, возможно более эффективным будет узкоспециализированный инструмент

расчета стропил двухскатной крыши.



Порядок расчета двухскатной крыши

  • Шаг 1. Выберите наиболее удобные единицы измерения – мм, см, м, дюймы, футы.
  • Шаг 2. Выберите способ отрисовки чертежей – цветные, черно-белые.
  • Шаг 3. Укажите тип кровельного материала – жесткий, мягкий (влияет на тип обрешетки – разреженная или сплошная, соответственно).
  • Шаг 4. Введите параметры крыши – высота (от мауэрлата до вершины стропильной системы), свес карнизный, свес фронтонный (выпуск).
  • Шаг 5 (опционально). Устанавливать ли дополнительно стропила на краю кровли, с внешней стороны стены.
  • Шаг 6. Заполните поля с параметрами дома – длина, ширина, высота, толщина стены.
  • Шаг 7. Параметры бруса для мауэрлата – ширина, толщина.
  • Шаг 8. Расчет стропильной системы – величина горизонтального запила под мауэрлат, ширина и толщина стропильной доски, расстояние между элементами
    (рекомендации ниже)
    .
  • Шаг 9. Введите характеристики гидроизоляции – ширина и длина материала, величина нахлеста сверху и сбоку.
  • Шаг 10. Укажите толщину контробрешетки в горизонтальной проекции (в вертикальной всегда 5 см).
  • Шаг 11 (опционально). Укажите параметры разреженной обрешетки (в случае выбора жесткой кровли) – ширина и толщина доски, расстояние между элементами.
  • Шаг 12 (опционально). Укажите параметры сплошной обрешетки (в случае выбора мягкой кровли) – ширина, длина, толщина листа ОСП.
  • Шаг 13. Характеристики кровельных листов – ширина и длина материала, величина нахлеста сверху и сбоку.
  • Шаг 14. Проверка введённых значений и начало расчета двухскатной крыши с помощью кнопки «Рассчитать».

После выполнения расчета, на вкладке «Вид в 3D» вы можете ознакомиться с трехмерной моделью конструкции, построенной в точности по заданным параметрам. Также для подписчиков доступен дополнительный инструмент – 3D-линейка.



Особенности чертежей двухскатной крыши

Для того чтобы получить общую высоту конструкции, необходимо сложить высоту стен, мауэрлата, стропильной системы, обрешетки, контробрешетки и кровельного материала.



Рекомендации

Крыша является одной из наиболее сложных конструкций при строительстве дома своими руками, поэтому перед началом работ необходимо тщательно подготовиться к предстоящим трудностям – изучить соответствующие нормативные документы, создать качественный проект сооружения и ознакомиться с технологиями сборки и монтажа.

Основные требования по эксплуатационным характеристикам крыш изложены в СНиП II-26-76 (СП 17.13330.2011) «Кровли», СП 31-101-97 «Проектирование и строительство кровель», СНиП 2.01.07-85* (СП 20.13330.2010) «Нагрузки и воздействия», СНиП 3.03.01-87 (СП 70.13330.2011) «Несущие и ограждающие конструкции», СНиП II-25-80 (СП 64.13330.2017) «Деревянные конструкции», ГОСТ 11047-90 «Детали и изделия деревянные для малоэтажных жилых и общественных зданий», ГОСТ 30547-97 «Материалы рулонные кровельные и гидроизоляционные», ГОСТ 25772-83 «Ограждения лестниц, балконов и крыш стальные».

В таблицах ниже представлены оптимальные параметры элементов для типовых конструкций на которые можно ориентироваться при использовании калькулятора двухскатной крыши. Если вас интересуют комментарии по данным пунктам и другие рекомендации по проектированию кровельных систем, перейдите на страницу раздела «Расчет крыши онлайн».

Параметр, характеристика

Оптимальный диапазон

Угол наклона крыши

20-45°

Свес карнизный

50-100 см

Свес фронтонный / Выпуск

40-70 см

Размер мауэрлата

100х150 мм
150х150 мм

Размер стропил

50х150 мм
50х200 мм

Соотношение глубины запила и ширины стропил

1/4
1/3

Шаг стропил

60-100 см

Размер обрешетки

25х100 мм
40х150 мм

Шаг обрешетки в зависимости от типа кровли (мягкая, черепица, профнастил)

1-10 см
30-40 см
30-65 см

Размер контробрешетки

30х50 мм

Нахлест гидроизоляции

10-20 см

Толщина теплоизоляции

10-15 см



Используйте наши инструменты, если хотите грамотно рассчитать двухскатную крышу и получить комплект чертежей для монтажа конструкции. Если же вы хотите получить больше информации непосредственно о строительстве – пошаговая инструкция по сборке расположена на странице «Крыша своими руками».



Пример расчета

3D Расчет односкатной крыши – Онлайн-калькулятор

Односкатная крыша – один из вариантов конструкций скатного типа, в котором каркас кровли представляет собой одну наклонную поверхность, опирающуюся на противоположные стены различной высоты. Данные сооружения отличаются минимальной трудоемкостью при изготовлении и монтаже, а также благодаря небольшой высоте и пологому скату, обладают низкой парусностью, что позволяет использовать их для наиболее ветреных регионов.

Расчет односкатной крыши онлайн-калькулятором от КАЛК.ПРО – это возможность получить готовый проект конструкции со всеми необходимыми параметрами быстро и профессионально: инструмент правильно рассчитает площадь и угол наклона кровли, особенности стропильной системы, подготовит смету с оптимальным количеством материалов на изготовление всех элементов (мауэрлат, стропила, обрешетка, гидроизоляция, контробрешетка, кровля, утеплитель). Также калькулятор предоставит комплект детализированных чертежей и интерактивную 3D-модель для оценки конструкции.

Наши конструкторы подходят, как для начинающих мастеров, так и для профессиональных специалистов, поскольку в обоих случаях позволяют сэкономить огромное количество времени на типовых расчетах. Результаты можно скачать в PDF, PNG, OBJ, отправить по электронной почте или в социальную сеть.



Порядок расчета односкатной крыши

  • Шаг 1. Выберите наиболее удобные единицы измерения – мм, см, м, дюймы, футы.
  • Шаг 2. Выберите способ отрисовки чертежей – цветные, черно-белые.
  • Шаг 3. Укажите тип кровельного материала – жесткий, мягкий (влияет на тип обрешетки – разреженная или сплошная, соответственно).
  • Шаг 4. Введите особенности крыши – выступ/свес крыши сверху, снизу, сбоку.
  • Шаг 5 (опционально). Устанавливать ли дополнительно стропила на краю кровли, с внешней стороны стены.
  • Шаг 6. Заполните поля с параметрами дома – ширина, длина, толщина внешних стен, отдельно высота для несущих стен.
  • Шаг 7. Параметры бруса для мауэрлата – ширина, толщина.
  • Шаг 8. Расчет стропильной системы – величина горизонтального запила в стропилах сверху/снизу под мауэрлат, ширина и толщина стропильной доски, расстояние между элементами (рекомендации ниже).
  • Шаг 9. Введите характеристики гидроизоляции – ширина и длина материала, величина нахлеста сверху и сбоку.
  • Шаг 10. Укажите толщину контробрешетки в горизонтальной проекции (в вертикальной всегда 5 см).
  • Шаг 11 (опционально). Укажите параметры разреженной обрешетки (в случае выбора жесткой кровли) – ширина и толщина доски, расстояние между элементами.
  • Шаг 12 (опционально). Укажите параметры сплошной обрешетки (в случае выбора мягкой кровли) – ширина, длина, толщина листа ОСП.
  • Шаг 13. Характеристики кровельных листов – ширина и длина материала, величина нахлеста сверху и сбоку.
  • Шаг 14. Проверка введённых значений и начало расчета односкатной крыши с помощью кнопки «Рассчитать».

После выполнения расчета, на вкладке «Вид в 3D» вы можете ознакомиться с трехмерной моделью конструкции, построенной в точности по заданным параметрам. Также для подписчиков доступен дополнительный инструмент – 3D-линейка.



Особенности чертежей односкатной крыши

Общая высота конструкции складывается из параметров: высота наиболее высокой стены, высота мауэрлата, высота верхнего выступа стропильной системы со всеми сопутствующими элементами кровли.



Рекомендации

Строительство односкатной крыши своими руками требует существенной подготовки, поскольку необходимо самостоятельно ознакомиться со всеми нормативными актами и технологией проведения работ, подготовить проектную документацию и выполнить соответствующие расчеты на количество материалов. Наши калькуляторы не учитывают все тонкости процесса и позволяют реализовать только последние две задачи.

Для того чтобы построить максимально надежное сооружение вы должны самостоятельно изучить положения СНиП II-26-76 (СП 17.13330.2011) «Кровли», СП 31-101-97 «Проектирование и строительство кровель», СНиП 2.01.07-85* (СП 20.13330.2010) «Нагрузки и воздействия», СНиП 3.03.01-87 (СП 70.13330.2011) «Несущие и ограждающие конструкции», СНиП II-25-80 (СП 64.13330.2017) «Деревянные конструкции», ГОСТ 11047-90 «Детали и изделия деревянные для малоэтажных жилых и общественных зданий», ГОСТ 30547-97 «Материалы рулонные кровельные и гидроизоляционные», ГОСТ 25772-83 «Ограждения лестниц, балконов и крыш стальные».

В таблицах ниже представлены оптимальные параметры элементов для типовых конструкций на которые можно ориентироваться при использовании калькулятора односкатной крыши. Если вас интересуют комментарии по данным пунктам и другие рекомендации по проектированию кровельных систем, перейдите на страницу раздела «Расчет крыши онлайн».

Параметр, характеристика

Оптимальный диапазон

Угол наклона крыши

10-30°

Свес карнизный

50-100 см

Свес фронтонный / Выпуск

40-70 см

Размер мауэрлата

100х150 мм
150х150 мм

Размер стропил

50х150 мм
50х200 мм

Соотношение глубины запила и ширины стропил

1/4
1/3

Шаг стропил

60-100 см

Размер обрешетки

25х100 мм
40х150 мм

Шаг обрешетки в зависимости от типа кровли (мягкая, черепица, профнастил)

1-10 см
30-40 см
30-65 см

Размер контробрешетки

30х50 мм

Нахлест гидроизоляции

10-20 см

Толщина теплоизоляции

10-15 см



Используйте наши инструменты, если хотите грамотно рассчитать крышу с одним скатом и получить комплект чертежей для монтажа конструкции. Если же вы хотите получить больше информации непосредственно о строительстве – пошаговая инструкция по сборке расположена на странице «Крыша своими руками».

Программа для проектирования крыши дома

Строительство собственного дома – это очень важный и ответственный шаг. Одной из самых сложных вопросов в данной задаче является проектирование крыши. Как известно, её расчёт – это весьма непростой процесс. В таком случае будущему домовладельцу поможет программа для проектирования крыши дома. На сегодня в сети можно скачать большое количество разнообразных программ подобной тематики. Какая из них удобней и проще в работе?

Вернуться к оглавлению

Содержание материала

Какая программа для проектирования крыши дома проще в освоении

Есть, конечно, специалисты, которые по старинке выполняют все необходимые расчёты вручную, но результат расчётов компьютерной программы и наглядней, и точнее. При этом совершенно не хотелось бы платить за подобное программное обеспечение слишком много. Например, такая программа для проектирования крыши дома, как FloorPlan3D – этот цифровой продукт подойдёт даже неискушённому в архитектурной сфере человеку. С её помощью можно создать трёхмерную планировку самого здания и провести расчёты материалов.

Удобство и простота интерфейса – важное достоинство этого софта. Ещё один плюс этого приложения – совершенно несопоставимая с программным обеспечением конкурентов стоимость.

Вернуться к оглавлению

Какая программа для проектирования крыши дома более универсальна

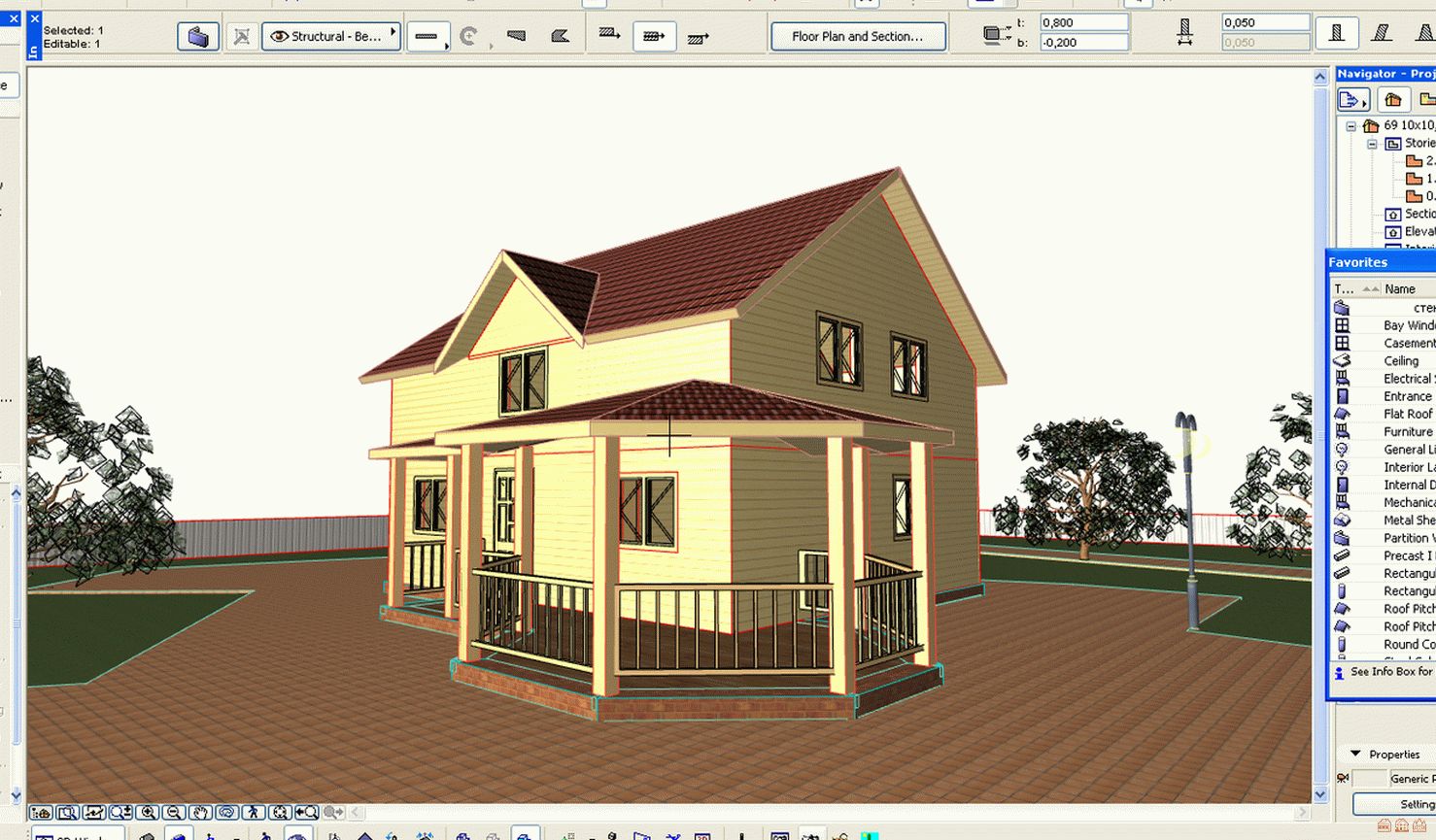

Одно из самых известных и популярных архитектурных приложение – это ArCon. С интерфейсом данной программы также разобраться довольно несложно. С помощью данного приложения можно не только полностью спроектировать дом, крышу, придумать дизайн внутренних интерьеров, но и полностью разобраться с ландшафтным дизайном. Если же Arcon будет рассматриваться только как программа для проектирования крыши дома, то в этом плане можно отнести данное приложение к лучшим вариантам программного обеспечения подобного рода. Впрочем, и цена соответствует.

Проект крыши в программе ArCon

Также специалисты рекомендуют для проектирования AutodeskAutoCad. Эту программу можно назвать самой популярной в данной сфере. При сопоставимой с конкурирующими продуктами цене, благодаря удобству использования и возможностям данного приложения, без преувеличения можно назвать AutoCad абсолютным лидером в архитектурной и дизайнерской сфере. Но, как известно, за всё хорошее надо платить. И данный софт относится к самым дорогим решениям.

Проект крыши, сделанный в программе AutoCad

Таким образом, если крыша проектируется для себя и это, скорее всего, является разовой процедурой, то наиболее рациональным вариантом будет использование FloorPlan3D. Для более серьёзного и обстоятельного похода профессиональным строителям стоит выбирать между ArCon и AutoCad.

Онлайн калькулятор: Расчет параметров четырехскатной крыши

По запросу пользователя Расчёт площади 4-х скатной кровли публикуем калькулятор, расcчитывающий длину стропил, высоту и площадь 4-х скатной крыши.
Для расчета потребуется знать длину и ширину основания и угол наклона скатов (предполагается, что угол наклона всех 4-х скатов одинаков). В итоге калькулятор вычисляет длину диагональных (вальмовых) стропильных ног, длину поперечных стропил, высоту крыши в самой высокой точке и площадь поверхности кровли. Детали вычислений находятся сразу за калькулятором.

Расчет 4-х скатной крыши

Длина основания

Ширина основания

Угол наклона граней (скатов) крыши в градусах

Точность вычисления

Знаков после запятой: 5

Длина стропил



Длина вальмовых стропил



Площадь поверхности кровли



Длина конька (C)



content_copy Ссылка save Сохранить extension Виджет

Шатровая крышаВальмовая крыша

Мы будем рассматривать 2 типа 4-х скатной крыши:
1) шатровая крыша — основание квадрат, боковые грани — одинаковые, или как сказали бы математики конгруэнтные равнобедренные треугольники (на первом рисунке).
2) вальмовая крыша — основание прямоугольник, две боковые грани — равнобедренные треугольники, другие две грани — трапеции (на втором рисунке).

  • Отношение высоты крыши (h) и расстояния от центральной точки основания до ближайшего края крыши (b/2) соответствует тангенсу угла наклона ската. Отсюда, зная угол наклона, можно выразить высоту крыши:
  • Аналогичным образом через косинус угла наклона можно выразить длину боковых стропил (e):
  • Длину диагональных (вальмовых) стропил (d) можно посчитать дважды, используя теорему Пифагора следующим образом:
  • И наконец, площадь кровли мы найдем как сумму площадей 4-х треугольников для шатровой крыши плюс площадь вставок из 2-х прямоугольников для длинных трапециевидных скатов в случае неравных сторон основания:

Следующий калькулятор можно использовать для вычисления тех же параметров, если известна высота крыши, а угол наклона требуется вычислить:

Вальмовая крыша по высоте и размерам строения

Длина основания

Ширина основания

Точность вычисления

Знаков после запятой: 5

Длина вальмовых стропил



Площадь поверхности кровли



Длина стропил



Длина конька (C)



content_copy Ссылка save Сохранить extension Виджет

ширина, углы наклона, размеры + проектирование

Крыша – важная конструктивная часть дома, выполняющая ряд наиважнейших функций. Она защищает от атмосферных напастей и отводит осадки, обеспечивает изоляцию и вносит солидный вклад в формирование собственного стиля строения. Для того чтобы столь значимое сооружение на «отлично» справлялось с доверенной работой, необходимо досконально продумать проект и скрупулезно разобраться с размерами.

Тщательный разбор и расчет двухскатной крыши требуется и самостоятельным мастерам, и владельцам загородной собственности, прибегающим к услугам строительных организаций. Давайте разберемся, как это правильно сделать.

Крыша, напоминающая в разрезе перевернутую литеру V, неспроста лидирует в списке скатных конструкций. По простоте сооружения и экономичности у двухскатной крыши практически нет соперников. Столетиями проверяемые на практике технологии строительства двухскатных крыш заложены в основе возведения большинства кровельных сооружений.

Незатейливые скатные плоскости не требуют сложного раскроя покрытия и прочих материалов, результатом которого становится внушительное количество отходов. Не нужны специфические ухищрения для воплощения замысловатых конфигураций. Осадки не задерживаются на наклонных поверхностях, поэтому нет необходимости в усилении гидроизоляции. В итоге устройство двухскатной крыши зачастую обходится дешевле односкатной.

Крыша с двумя скатами может быть самостоятельным объектом или частью комплекса сооружений аналогичной или отличной формы. Самый простой вариант ее не имеет встроенных слуховых окон и навесов над входным крыльцом, т.е. нет дополнительных переломов, хребтов и сопутствующих им ендов.

Отсутствие выпуклых и вогнутых углов лишает мастера «наслаждения» помучиться с рядом затруднительных операций. Опять же хозяева не получат мнимого удовольствия от протечек, нередко появляющихся в стыках скатных элементов крыши.

В принципе, любителям причудливой архитектуры никто не мешает оснастить два ската многочисленными встроенными конструкциями. Правда есть ограничения по климатическим признакам: в областях с высоким объемом зимних осадков возведение крыш с многочисленными составляющими нежелательно. В сформированных излишествами разжелобках создаются благоприятные условия для накапливания снежных залежей. Счищать их придется резвее обычного, а лишнее усердие в сфере удаления снега может стать причиной повреждения покрытия со всеми вытекающими.

Однако приверженцам простых и ясных форм тоже не стоит расслабляться. Конфигурация крыши углом должна быть идеально подобрана и рассчитана, иначе не сможет безупречно выполнять доверенную работу.

Несмотря на обманчивую элементарность, в определении оптимальной формы конструкции есть подвохи. Преодолеть и обойти их невозможно без знания технологических тонкостей, ведь все параметры сооружения взаимосвязаны:

  • Ширина двухскатной крыши зависит от габаритов коробки и вида покрытия, которое в свою очередь влияет на подбор крутизны скатов.
  • Уклон крыши зависит от климатических особенностей района строительства и от типа кровельного материала.
  • Совокупность перечисленных обстоятельств, ширины и уклона, определяет высоту конструкции, которая в итоге может не соответствовать архитектурным требованиям и эстетическим соображениям.

У безукоризненно спроектированной крыши все пропорции подобраны идеально. Ширина и высота ее определяют подъем и уклон, необходимый для отвода осадков в конкретной местности. Ниже нельзя по техническим причинам, выше дорого и неразумно, если этого не требует уникальная архитектура.

Заметьте, что вкупе с увеличением крутизны растет бюджет строительства. Согласно уклону подбирают кровельный материал. Ориентируясь на его вес и специфику, проектируют и рассчитывают стропильный каркас. Расчет стропильного каркаса производят с учетом перечисленных параметров и с учетом нагрузок, действующих извне на конструкцию.

Взаимозависимость пропорций крыши, сложности устройства стропильного каркаса и нюансов подбора покрытия заставляет определять наилучшую форму путем банального подбора. Если что-то не подходит, заменяют или укрепляют несущие конструкции. Благо, и ассортимент на строительном рынке сейчас предостаточный, и для усиления сооружения разработаны всевозможные способы.

Если пугают предстоящие вычисления и перетасовка данных, лучше прибегнуть к беспроигрышному решению – типовому проекту. Не зря же за рубежом все дома одного населенного пункта оснащают крышами равной высоты и покрывают равнозначным по цвету и характеристикам материалом. Типизация позволяет выдержать ландшафтную идентичность и сократить расходы на проектировку.

Однако даже типовое проектное решение – не панацея от технических бед и эстетических недочетов. Нельзя забывать об индивидуальных габаритах коробки, над которой планируется возвести крышу. Соотечественниками отрицается уравниловка в высоте и крутизне, потому нам все же желательно разобраться с пропорциями кровельного сооружения.

Конфигурацию и габариты любой скатной крыши задает стропильный каркас. На ребра стропильных ног укладываются скаты, образующие двухгранный угол. Сооружают стропильные системы из металлопроката и древесины, используют в строительстве конструкции индустриального изготовления и пиломатериалы.

Давайте рассмотрим варианты, доступные для приложения усилий самостоятельного мастера, т.е. построечный метод возведения каркаса крыши из пиломатериалов.

Этап #1 — выбор вида стропильной системы

Способ сооружения двухскатной крыши связан с размерами опосредованно, но без учета разницы в устройстве конструкций трудно будет разобраться с геометрическими параметрами.

В строительстве двухскатных крыш используются две традиционные технологии:

  • Наслонная, согласно которой у верха и низа стропилин есть прочная точка опоры. Нижней опорой служат стены дома, оснащенные мауэрлатом. Верх наслонных стропильных ног опирается на прогонную балку, формирующую конек. Прогонную балку опираются на сооруженную специально для нее опорную систему, на внутреннюю стену или на каменные фронтоны коробки, возведенные до устройства крыши. Наслонный способ преимущественно используют при обустройстве крупных домов с внутренней несущей стеной или рядом колон.
  • Висячая, согласно которой стропила верхами упираются лишь друг в дружку. Опорой для низа служат стены, как и в предыдущем случае. Висячие стропильные ноги формируют равносторонний треугольник, основание которого называется затяжкой. В совокупности такая система не создает распор, т.е. не передает распирающую нагрузку на стенки коробки. Стропильные треугольники устанавливаются либо в готовом к монтажу, т.е. собранном на земле виде, либо сооружаются из отдельных стропилин на месте. Отсутствие верхней опоры вносит коррективы в сферу использования: висячий метод применяется в обустройстве только небольших строений с малыми пролетами.

Схемы стропильных систем обоих типов включают минимум конструктивных элементов при перекрытии коробок шириной до 8-10м.

При обустройстве пролетов крупнее возникает опасность деформации стропильных ног. Чтобы исключить провисание и прогиб деревянных деталей из пиломатериалов, устанавливают укрепляющие элементы: подкосы, схватки, боковые прогоны и др.

Дополнительные детали обеспечивают жесткость и устойчивость крупного сооружения, но увеличивают нагрузку. Как определяется суммарная нагрузка и производится расчет элементов стропильной системы, мы уже разбирали.

Этап #2 — расчет ширины

Оба типа деревянных стропильных систем сооружаются по балкам перекрытия или по мауэрлату. От типа основы зависит, как вычисляется ширина крыши:

  • При монтаже на балки перекрытия именно они формируют карнизный свес, т.е. определяют габариты крыши.
  • При установке на мауэрлат ширина крыши определяется путем сложения трех величин. Суммировать нужно ширину коробки и две проекции ширины карнизного свеса. Однако в расчетах используется только несущая часть ширины крыши, равная ширине коробки.

Функцию мауэрлата в каркасных постройках выполняет верхняя обвязка, заодно соединяющая разрозненные элементы в единый каркас. В деревянном строительстве мауэрлатом служит верхний венец, сложенный брусом или бревном.

В случае применения «балочной» схемы устройства используются так называемые матицы – брусья или бревна, уложенные под верхним венцом стопы в качестве перекрытия.

Карнизные свесы крыш, установленных на мауэрлат, могут быть сформированы непосредственно стропильными ногами, пришитыми к ним кобылками или кирпичным выступом. Последний вариант, естественно, применяется при возведении кирпичных стен. Выбор ширины свеса продиктован типом кровельного покрытия и материалом, из которого сложены стены.

Примеры рекомендованной ширины свеса:

  • Для шиферной кровли не более 10см;
  • Для битумной черепицы в интервале 30-40см;
  • Для металлочерепицы 40-50см;
  • Для профлиста 50см;
  • Для керамической черепицы 50-60см.

Стены из бревна и бруса требуют усиленной защиты от косых дождей, потому свесы над ними обычно увеличивают на 10-15см. При превышении предельного значения ширины свеса, рекомендованного производителем, необходимо предусмотреть мероприятия по его укреплению.

Возможна установка наружных подкосов на стены или опорных столбов, которые одновременно смогут играть роль конструктивных элементов террасы, крыльца, веранды.

Этап #3 — определение уклона

Углу наклона скатов дозволено варьировать в широчайших пределах, в среднем от 10º до 60º с допустимыми отклонениями в обе стороны. Традиционно обе плоскости двухскатной крыши имеют равные углы наклона.

Даже в несимметричных конструкциях для жилых домов их в основном располагают под равным углом, а эффекта асимметрии добиваются путем сооружения разно-размерных скатов. Чаще всего различия в уклоне основных частей крыши наблюдаются при строительстве дачных домиков и бытовых объектов.

На процедуру определения оптимальной крутизны двухскатной крыши существенное влияние оказывают три фактора:

  • Тип покрытия вкупе с весом предназначенной для него обрешетки. Вид кровельного материала определяет технологию монтажа и способ устройства основания для его крепления. Чем плотнее получается кровля, тем меньшее значение может быть у уклона. Чем меньше нахлестов и стыков между элементами покрытия, тем ниже разрешено быть крыше. И наоборот.
  • Вес кровли вместе с компонентами кровельного пирога. Расположенное под углом к горизонту тяжелое покрытие давит на основание только своей проекцией. Короче, чем выше уклон, тем меньшая масса передается на перекрытие. Т.е. под тяжелую кровлю нужно строить крутую крышу.
  • Климатическая специфика региона. Высокий уклон способствует быстрому отведению снега и воды, что крайне желательно в областях со значительным уровнем выпадения осадков. Однако высокие скаты очень чувствительны к воздействию ветров, стремящихся их опрокинуть. Потому в регионах с характерными сильными ветрами принято строить пологие конструкции, а в районах с изобильными осадками – крыши с высоким уклоном.

В нормативной документации, применяемой в расчетах углов для возведения двухскатных крыш, встречаются единицы, способные сбить с толку неопытных в кровельном деле домашних строителей. Самая простая величина выражена в безразмерных единицах, самая понятная — в градусах.

Вторая версия передает соотношение высоты крыши к половине ее ширины. Для ее определения проводится линия от центральной точки перекрытия к вершине кровельного треугольника. Реальную линию проводят на схеме дома, воображаемую на объекте. Обозначается величина или в процентах, или в виде математического отношения типа 1: 2,5… 1: 5 и др. В процентах мудренее и неудобней.

Этап #4 — определение высоты конька

У крыши с двумя скатами по желанию хозяина может быть или не быть чердак. В чердачных пространствах двухскатных крыш не положено устраивать полезные помещения. Для этого существует технология сооружения ломаных крыш. Однако высота чердака, применяемого для обслуживания и осмотра крыш углом, не является произвольной.

Согласно предписаниям противопожарной службы от вершины до перекрытия должно быть не меньше 1,6м. Верхний предел продиктован эстетическими убеждениями проектировщиков. Они утверждают, что если высота крыши больше высоты короба, то она словно «давит» на постройку.

Высоту расположения коньковой вершины для устроенных по балкам висячих крыш легче всего определить чертежным методом:

  • Чертим схему коробки дома в масштабе.
  • Ищем середину верхнего перекрытия.
  • От середины вверх прокладываем ось симметрии.
  • В любую из сторон от середины откладываем половину ширины крыши – получаем крайнюю точку свеса.
  • С помощью транспортира от крайней точки свеса вычерчиваем прямую под углом, рекомендованным производителем кровельного покрытия. Точка ее пересечения с осью будет вершиной крыши. Измерим расстояние от вершины до перекрытия, получим высоту.

Чтобы получить полную картину, на схеме нужно аналогичным способом вычертить второй скат. Параллельно линиям вычерченных скатов надо провести еще две линии на расстоянии, равном толщине стропильных ног в том же масштабе.

Если не устроит конфигурация крыши, можно «поиграть» с высотой на бумаге, изменяя положение точки вершины и уклон крыши в разумных пределах. Те же манипуляции можно провести в одной из чертежных программ.

При вычерчивании абриса крыши, сооружаемой по наслонной технологии, следует учитывать толщину прогонной балки. При внушительной мощности она несколько сдвинет положение скатов.

Народные умельцы считают, что расчеты элементов стропильной системы для строительства двухскатной крыши можно вообще свести к вычислению только сечения прогона. Это самый нагруженный элемент, все остальные имеют право быть тоньше. К примеру, если расчеты покажут, что для конькового прогона потребуется материал 100×150мм, то для стропилин, опор, подкосов достаточно доски 50×150мм.

Процесс поиска высоты конструкций со свесами, сформированными кобылками, немногим отличается от описанной методы. Просто угол уклона вычерчивается не от крайней точки свеса, а от нижнего узла крепления стропилины к мауэрлату. В любом случае вариации с крутизной и размерами запланированной к строительству двухскатной крыши лучше подобрать на «бумаге», чем на стройплощадке.

Этап #5 — расчет расхода материала

Нормальный хозяин загодя задумывается о бюджете строительства. Правда, в предварительной смете по определению будут неточности. Процесс возведения двухскатной крыши наложит свои коррективы на первоначальный расчет материала, но выяснить объем основных трат поможет.

Предварительная смета должна включать:

  • Брус для устройства мауэрлата. В жилищном строительстве используют пиломатериал сечением от 100×150мм до 200×200мм. Метраж рассчитывается по периметру коробки с 5% запасом на обработку и соединения. Аналогичный материал приобретается для устройства лежня, если он запроектирован.
  • Доска для изготовления стропилин. Чаще всего для изготовления стропильных ног используют материал сечением от 25×150мм до 100×150мм. Метраж определяется путем умножения длины внешнего ребра на количество. Материал приобретают с запасом 15-20%.
  • Доска или брусок для выполнения подкосов, затяжек и опор сечением 50×100, 100×100мм в зависимости от проекта. Тоже нужен запас примерно 10%.
  • Материал для устройства обрешетки. Расход его зависит от типа финишного покрытия. Обрешетку сооружают либо сплошной, если будет производиться укладка битумной черепицы, либо разреженной под профнастил, металлочерепицу, обычную черепицу, шифер и пр.
  • Рулонная гидроизоляция, метраж которой определяет вид кровли и крутизна. Высокие крыши покрывают водоизоляционным ковром только вдоль свесов, конька и в выпуклых или вогнутых углах. Пологие покрывают сплошным ковром.
  • Финишное покрытие. Его количество вычисляют, суммируя площади скатов. Если имеются врезанные слуховые окна, то их площади тоже подсчитывают. Только вычисляют как прямоугольник, а не по факту. Количество запаса для укладки рекомендовано производителями покрытия.
  • Материал для обшивки фронтонов и свесов.
  • Уголки, пластины, саморезы, скобы, гвозди. Нужны анкера и шпильки, их количество подскажет проект.

Еще потребуются фасонные элементы для обустройства сквозных проходов через крышу, ендов, свесов, конька. Представленный набросок сметы действителен для холодной конструкции. Для утепленной крыши надо будет приобрести утеплитель и пароизоляционную пленку, брусок для контрообрешетки и материал для обшивки крыши изнутри.

Мы подобрали для вас ряд видео роликов, в которых еще более подробно разбираются технологии строительства:

Все рассчитать перед строительством крыши углом – дело нужное и очень полезное. Несмотря на незамысловатость формы и простоту монтажа, в процессе расчетов и сооружения имеются технологические нюансы. Их учесть и правильно применить поможет предварительное проектирование и определение размеров.

Онлайн-инструмент для визуализации крыш - Champion Roofing

Помимо , нашего собственного инструмента визуализации кровли , в Интернете доступны другие инструменты, которые помогут вам увидеть, как новая крыша будет выглядеть в вашем доме. Ознакомьтесь с некоторыми из других ниже.

PABCO Roofing Products имеет программу под названием HomeView Roof Visualizer , в которой вы можете выбрать дом, который очень похож на ваш собственный, или вы можете загрузить изображение своего дома и начать проектировать новую крышу или сайдинг.

Весь процесс бесплатный и включает выбор для:

  • Крыша
  • Верхняя и нижняя части вашего дома
  • Нижние стороны не передние
  • Дымоход и столбы, если применимо
  • Отделка дома

Сделав выбор в каждой части вашего дома, у вас есть несколько вариантов для изменения вашего дизайна. С помощью инструмента визуализации вы можете отправить свой дизайн кровельщику или близкому по электронной почте, распечатать дизайн или сохранить свой проект, чтобы внести в него изменения позже.Если в любое время вам понадобится помощь, отправьте PABCO электронное письмо, и они быстро ответят, чтобы вы вернулись к нужному месту.
PABCO Roofing Products занимается кровельным бизнесом с 1984 года и посвящена вашему видению вашего дома. Онлайн-инструмент для визуализации крыши - отличный способ показать людям, каким, по вашему мнению, становится ваш дом для вашей семьи. Это быстрый способ сделать ваш дом своим домом.

Инструмент онлайн-визуализации кровли помогает избавиться от ошибок

Выбор типа крыши или цвета сайдинга - нелегкий выбор.Вот почему Certain Teed представила визуализатор ColorView , который позволяет вам принимать эти решения, не выходя из собственного дома. Вы можете выбрать дом из их базы данных изображений, который очень похож на ваш собственный, или бесплатно загрузить фотографию своего дома для работы. За небольшую плату вы можете отправить фотографию своего дома по электронной почте профессионалу, чтобы он внес все необходимые изменения, чтобы вы могли увидеть конечный продукт. Вы можете выбрать следующие варианты:

  • Вид и цвет кровельного материала
  • Сайдинг
  • Передняя дверь
  • Отделка дома
  • Перила

Certain Teed - ведущий производитель строительных материалов в Северной Америке, работающий с 1904 года. С их онлайн-инструментом визуализации крыши вы сможете представить себе, каким вы хотите видеть свой дом, не совершая дорогостоящих ошибок. Подготовка к изменению внешнего вида вашего дома - важное решение, и с учетом времени и усилий, затраченных на это, вы заслуживаете счастья. Попробуйте ColorView Visualizer и воплотите свои мечты в реальность уже сегодня.

Инструмент онлайн-визуализации кровли упрощает реконструкцию

Планируете ли вы переделать дом снаружи с помощью новой крыши или черепицы? Может быть трудно представить себе, как новые текстуры и цвета будут выглядеть вместе, и это может в конечном итоге обойтись вам дороже, если это не то, что вы думали.Вот почему IKO разработала бесплатную программу под названием Roofviewer . В этой программе вы можете выбрать изображения в файле, которые напоминают ваш дом, или загрузить свою собственную фотографию, чтобы запустить программу. Вы можете начать изменять внешний вид одним касанием мыши. Перемещайте его по дому, чтобы выбрать, какую часть изменить.

Возможные варианты:

  • Крыша
  • Сайдинг: фасадный и боковой
  • Колонны
  • Дымоходы
  • Отделка дома и не только

Из множества вариантов вы получите то, что вы хотите, чтобы ваш дом выглядел, и вам даже не придется покидать свое место.Ремоделирование - это большое дело, но с онлайн-инструментом визуализации крыши он избавляет от всей работы и стресса. Сделав свой выбор, вы можете сохранить свой проект и отправить его по электронной почте своему подрядчику в Champion Roofing, Inc.

Автоматическое построение основных стилей крыш

Информация в этой статье относится к:

ВОПРОС

Как использовать автоматические инструменты крыши для создания некоторых основных стилей крыши?

ОТВЕЧАТЬ

Автоматическое создание основных стилей крыши в Home Designer может быть простым с помощью панели «Крыша», расположенной в диалоговом окне «Спецификация стены». Значение Pitch, установленное в диалоговом окне Build Roof, устанавливает только шаг по умолчанию для всех плоскостей крыши в плане. Угол наклона вместе со стилем крыши можно переписать для каждой стены, открыв диалоговое окно спецификации этой стены на панели «Крыша».

В этом уроке мы начнем с создания простой замкнутой прямоугольной конструкции размером 40 x 30 футов, как показано на изображении ниже.


В этой статье мы покажем вам, как автоматически создавать следующие стили крыши:


ВЕРХНЯЯ КРЫША

Вальмовая крыша имеет плоскость крыши, построенную над каждой внешней стеной на плане, над которой нет другой стены, как показано на изображении ниже.


Для создания вальмовой крыши

  1. По умолчанию вальмовая крыша будет автоматически создана на нашей конструкции размером 40 x 30 футов без каких-либо изменений.
  2. Выберите в меню Build> Roof> Build Roof .
  3. На панели «Крыша» диалогового окна « Построить крышу » можно установить значение по умолчанию Шаг (в 12) всей крыши, его минимальный размер ниши Размер и значения Выступ крыши .

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


  4. Перейдите на панель «Материалы», чтобы изменить материал крыши по умолчанию, а также установите материал для других аспектов крыши, таких как желоб.
  5. Нажмите ОК , чтобы применить любые изменения, сделанные в этом диалоговом окне, чтобы перестроить крышу с новыми настройками.

    Вид в плане стандартной вальмовой крыши будет выглядеть, как на изображении выше.


ДВУСКАТНАЯ КРЫША

Если на стене нет опоры кровельной плоскости, то это двускатная стена.


Для создания двускатной крыши

Чтобы создать базовую двускатную крышу, нам нужно указать программе, чтобы она не строила плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане.

  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, затем щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» в открывшемся диалоговом окне «Спецификация стены » выберите параметр « Full Gable Wall », затем нажмите OK .

  3. Выполните те же действия для правой 30-футовой стены.
  4. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    Вид в плане стандартной двускатной крыши будет выглядеть, как на изображении выше. Мы указали две стены, которые должны быть определены как «Сплошные фронтальные стены», чтобы создать этот стиль крыши.

ВЫНОСНАЯ КРЫША


Смещенная двускатная крыша - это тип двускатной крыши с разными уклонами на каждой из двух плоскостей крыши и коньком, смещенным от центральной линии здания.


Для создания двускатной двускатной крыши

Этот стиль крыши можно создать, присвоив двум плоскостям крыши разный уклон, прил.

.
  1. Укажите, что левая и правая стены должны быть Полностью фронтальные стены .
  2. Используйте инструмент Select Objects , чтобы выбрать нижнюю 40-футовую стену, затем щелкните инструмент редактирования Open Object .
  3. На панели «Крыша» в открывшемся диалоговом окне «Спецификация стены » измените значение Шаг на большее, чем остальная часть крыши, например 12 дюймов, , затем щелкните OK .

  4. Откройте верхнюю 40-футовую стену и на панели «Крыша» измените значение Pitch на более низкое значение, например 2 ", затем нажмите OK .
  5. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    Вид в плане двускатной крыши со сдвигом будет выглядеть, как на изображении выше. Мы указали, что нижняя горизонтальная стена имеет более крутой уклон, чем верхняя горизонтальная стена.

ГОЛЛАНДСКАЯ ДРОССЕЛЬНАЯ КРЫША


Голландский фронтон, иногда называемый голландско-вальмовой, представляет собой комбинацию вальмовой и двускатной крыши, в которой фронтон расположен в конце конька, в верхней части плоскости вальмовой крыши.


Для создания двускатной голландской крыши


  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, затем щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» диалогового окна «Спецификация стены » отображается:

  3. Выполните те же действия для правой 30-футовой стены.
  4. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    Голландская двускатная крыша в плане будет выглядеть, как на изображении выше. Мы определили левую и правую вертикальные стены как голландские фронтальные стены и установили расстояние In From Baseline равным 96.

КРЫША


Shed Roof - это одинарная наклонная крыша.


Для создания односкатной крыши

Во-первых, нам нужно указать программе, чтобы она не строила плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане, установила одну стену как стену с высоким навесом / фронтоном, и мы также уменьшим уклон крыши, чтобы это не было так круто.

  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, чтобы выделить ее, затем щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» в открывшемся диалоговом окне «Спецификация стены » выберите параметр « Full Gable Wall », затем нажмите OK .

  3. Выполните те же действия для правой 30-футовой стены.
  4. Используйте инструмент Select Objects , чтобы выбрать верхнюю 40-футовую горизонтальную стену, и щелкните инструмент редактирования Open Object .
  5. На панели «Крыша» выберите опцию Высокий навес / Фронтальная стена , затем нажмите ОК .

  6. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК».Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    Вид в плане стандартной односкатной крыши будет выглядеть, как на изображении выше, с одной плоскостью крыши. Мы указали, что две вертикальные стены должны быть определены как полностью фронтальные стены, а верхняя горизонтальная стена должна быть определена как стена с высоким навесом / фронтоном.

КРЫША GAMBREL


Крыша в виде амбара имеет два ската с каждой стороны конька .Первая (нижняя) площадка с обеих сторон круче, чем площадка у гребня.


Сделать двускатную крышу

Чтобы создать базовую крышу Gambrel Roof, нам нужно указать программе не строить плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане, а также установить соответствующие нижний и верхний шаг для двух горизонтальных 40-футовых стен.

  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, чтобы выделить ее, и щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» в открывшемся диалоговом окне «Спецификация стены » выберите параметр « Full Gable Wall », затем нажмите OK .

  3. Выполните те же действия для правой 30-футовой стены.
  4. Используйте инструмент Select Objects , чтобы выбрать верхнюю 40-футовую стену, и щелкните инструмент редактирования Open Object .
  5. На панели «Крыша» диалогового окна «Спецификация стены » отображается:

    • Укажите шаг Шаг как 24 дюйма, дюймов 12.
    • Поместите отметку в поле Upper Pitch и установите его шаг как 6 дюймов, дюймов 12.
    • Измените значение In From Baseline на 60 ", чтобы второй шаг начинался на расстоянии 5 футов от верхней пластины . Значение Start at Height будет регулироваться автоматически на основе других введенных значений.
    • Нажмите ОК , чтобы применить эти изменения и закрыть диалоговое окно.
  6. Выполните ту же процедуру для нижней 40-футовой горизонтальной стены.
  7. При желании поэкспериментируйте с чередующимися шагами и выступами. Кроме того, попробуйте изменить высоту, на которой начинается второй уклон, чтобы вы могли увидеть, какой эффект он оказывает на дизайн вашей двускатной крыши.
  8. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    Вид в плане стандартной двускатной крыши будет выглядеть, как на изображении выше. Мы указали, что две вертикальные стены должны быть определены как полностью фронтальные стены, а две горизонтальные стены должны иметь верхний и нижний уклон, а также расстояние от базовой линии.

ЗАЩИТНАЯ КРЫША

Крыша в стиле «крыло чайки» имеет два ската по обе стороны конька, причем первый скат меньше второго.


Чтобы создать крышу типа "крыло чайки"

Во-первых, нам нужно указать программе, чтобы она не строила плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане, а также установить соответствующие нижний и верхний уклон для двух 40-футовых стен.

  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, чтобы выделить ее, и щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» в открывшемся диалоговом окне «Спецификация стены » выберите параметр « Full Gable Wall », затем нажмите OK .

  3. Выполните те же действия для правой 30-футовой стены.
  4. Используйте инструмент Select Objects , чтобы выбрать верхнюю 40-футовую стену, и щелкните инструмент редактирования Open Object .
  5. На панели «Крыша» диалогового окна «Спецификация стены » отображается:

    • Укажите шаг Шаг как 6 дюймов, дюймов 12.
    • Поставьте галочку в поле Верхний и установите его шаг как 12 дюймов, дюймов 12. Важно, чтобы верхний уклон был круче стандартного для создания этого стиля крыши.
    • Измените значение In From Baseline на 60 дюймов , чтобы второй шаг начинался на 5 футов выше верхней пластины.
    • Нажмите ОК , чтобы применить эти изменения и закрыть диалоговое окно.
  6. Выполните ту же процедуру для оставшейся 40-футовой стены.
  7. При желании поэкспериментируйте с чередующимися шагами и выступами. Кроме того, попробуйте изменить высоту, на которой начинается второй шаг, чтобы вы могли увидеть, как он влияет на конструкцию крыши вашего крыла чайки.
  8. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    План этажа стандартной крыши в форме чайки будет выглядеть, как на изображении выше. Мы указали, что две вертикальные стены должны быть определены как полностью фронтальные стены, а две горизонтальные стены должны иметь верхний и нижний уклон, а также расстояние от базовой линии.

    Обратите внимание на то, что на виде плана этажа эта крыша может выглядеть идентично плоской крыше, поэтому важно убедиться, что вы правильно настроили верхний и нижний угол наклона, и проверьте это с помощью обзора камеры.

ПОЛУЧАСНАЯ КРЫША


Полувальмовая крыша имеет два двускатных конца, но в верхней части каждого фронтона есть небольшой вальм, переходящий к коньку. Это комбинация стилей двускатной и вальмовой крыши, в которой плоскость вальмовой крыши поднимается вверх от частичной двускатной стены.


Для создания полувальмовой крыши

Нам нужно указать программе, чтобы она не строила плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане.

  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, чтобы выделить ее, и щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» диалогового окна «Спецификация стены » отображается:

    • Выберите опцию Full Gable Wall .
    • Установите флажок рядом с шагом Upper , затем укажите шаг Upper как 3 " дюйм 12
    • Установите In по сравнению с базовым значением на 108 ".
    • Нажмите ОК , чтобы применить эти изменения и закрыть диалоговое окно.
  3. Следуйте тем же инструкциям для правой 30-футовой стены.
  4. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    Вид в плане стандартной полувальмовой крыши будет выглядеть, как на изображении выше. Мы указали, что две вертикальные стены должны быть определены как полностью фронтальные стены, и установили для тех же стен верхний шаг и расстояние от базовой линии.

МАНСАРДНАЯ КРЫША

Мансардная крыша - это вальмовая крыша с двумя скатами на секциях крыши над каждой из четырех стен. Второй наклон начинается на той же высоте над каждой стеной. Верхний склон обычно довольно пологий, а нижний - гораздо круче.


Создать мансардную крышу

Чтобы создать крышу в мансардном стиле, нам нужно будет изменить панель «Крыша» в диалоговом окне «Спецификация» для всех четырех стен в.файл плана.

  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, чтобы выделить ее, и щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» диалогового окна «Спецификация стены », в котором отображается:

    • Укажите шаг из 24 ".
    • Установите флажок рядом с полем Верхний Шаг и введите значение 1/4 ".
    • Измените значение In с базового на 60 ".
    • Нажмите ОК , чтобы применить эти изменения и закрыть диалоговое окно.
  3. Следуйте тем же инструкциям для остальных трех стен.
  4. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    План этажа стандартной мансардной крыши будет выглядеть, как на изображении выше. Мы указали, что для всех четырех стен должны быть определены их верхний и нижний отступы, а также расстояние от базовой линии.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Все эти и другие инструкции можно найти в вашем программном обеспечении, выбрав меню Help и нажав Launch Help , чтобы запустить доступные для поиска ресурсы программы.

Вы также можете просмотреть некоторые другие статьи в базе знаний, а также онлайн-обучающие видео, чтобы узнать больше о том, как создавать собственные стили крыши.

Автоматическое построение основных стилей крыш

Информация в этой статье относится к:

ВОПРОС

Как использовать автоматические инструменты крыши для создания некоторых основных стилей крыши?

ОТВЕЧАТЬ

Автоматическое создание основных стилей крыши в Home Designer может быть простым с помощью панели «Крыша», расположенной в диалоговом окне «Спецификация стены».Значение Pitch, установленное в диалоговом окне Build Roof, устанавливает только шаг по умолчанию для всех плоскостей крыши в плане. Угол наклона вместе со стилем крыши можно переписать для каждой стены, открыв диалоговое окно спецификации этой стены на панели «Крыша».

В этом уроке мы начнем с создания простой замкнутой прямоугольной конструкции размером 40 x 30 футов, как показано на изображении ниже.


В этой статье мы покажем вам, как автоматически создавать следующие стили крыши:


ВЕРХНЯЯ КРЫША

Вальмовая крыша имеет плоскость крыши, построенную над каждой внешней стеной на плане, над которой нет другой стены, как показано на изображении ниже.


Для создания вальмовой крыши

  1. По умолчанию вальмовая крыша будет автоматически создана на нашей конструкции размером 40 x 30 футов без каких-либо изменений.
  2. Выберите в меню Build> Roof> Build Roof .
  3. На панели «Крыша» диалогового окна « Построить крышу » можно установить значение по умолчанию Шаг (в 12) всей крыши, его минимальный размер ниши Размер и значения Выступ крыши .

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


  4. Перейдите на панель «Материалы», чтобы изменить материал крыши по умолчанию, а также установите материал для других аспектов крыши, таких как желоб.
  5. Нажмите ОК , чтобы применить любые изменения, сделанные в этом диалоговом окне, чтобы перестроить крышу с новыми настройками.

    Вид в плане стандартной вальмовой крыши будет выглядеть, как на изображении выше.


ДВУСКАТНАЯ КРЫША

Если на стене нет опоры кровельной плоскости, то это двускатная стена.


Для создания двускатной крыши

Чтобы создать базовую двускатную крышу, нам нужно указать программе, чтобы она не строила плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане.

  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, затем щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» в открывшемся диалоговом окне «Спецификация стены » выберите параметр « Full Gable Wall », затем нажмите OK .

  3. Выполните те же действия для правой 30-футовой стены.
  4. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    Вид в плане стандартной двускатной крыши будет выглядеть, как на изображении выше. Мы указали две стены, которые должны быть определены как «Сплошные фронтальные стены», чтобы создать этот стиль крыши.

ВЫНОСНАЯ КРЫША


Смещенная двускатная крыша - это тип двускатной крыши с разными уклонами на каждой из двух плоскостей крыши и коньком, смещенным от центральной линии здания.


Для создания двускатной двускатной крыши

Этот стиль крыши можно создать, присвоив двум плоскостям крыши разный уклон, прил.

.
  1. Укажите, что левая и правая стены должны быть Полностью фронтальные стены .
  2. Используйте инструмент Select Objects , чтобы выбрать нижнюю 40-футовую стену, затем щелкните инструмент редактирования Open Object .
  3. На панели «Крыша» в открывшемся диалоговом окне «Спецификация стены » измените значение Шаг на большее, чем остальная часть крыши, например 12 дюймов, , затем щелкните OK .

  4. Откройте верхнюю 40-футовую стену и на панели «Крыша» измените значение Pitch на более низкое значение, например 2 ", затем нажмите OK .
  5. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    Вид в плане двускатной крыши со сдвигом будет выглядеть, как на изображении выше. Мы указали, что нижняя горизонтальная стена имеет более крутой уклон, чем верхняя горизонтальная стена.

ГОЛЛАНДСКАЯ ДРОССЕЛЬНАЯ КРЫША


Голландский фронтон, иногда называемый голландско-вальмовой, представляет собой комбинацию вальмовой и двускатной крыши, в которой фронтон расположен в конце конька, в верхней части плоскости вальмовой крыши.


Для создания двускатной голландской крыши


  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, затем щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» диалогового окна «Спецификация стены » отображается:

  3. Выполните те же действия для правой 30-футовой стены.
  4. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    Голландская двускатная крыша в плане будет выглядеть, как на изображении выше. Мы определили левую и правую вертикальные стены как голландские фронтальные стены и установили расстояние In From Baseline равным 96.

КРЫША


Shed Roof - это одинарная наклонная крыша.


Для создания односкатной крыши

Во-первых, нам нужно указать программе, чтобы она не строила плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане, установила одну стену как стену с высоким навесом / фронтоном, и мы также уменьшим уклон крыши, чтобы это не было так круто.

  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, чтобы выделить ее, затем щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» в открывшемся диалоговом окне «Спецификация стены » выберите параметр « Full Gable Wall », затем нажмите OK .

  3. Выполните те же действия для правой 30-футовой стены.
  4. Используйте инструмент Select Objects , чтобы выбрать верхнюю 40-футовую горизонтальную стену, и щелкните инструмент редактирования Open Object .
  5. На панели «Крыша» выберите опцию Высокий навес / Фронтальная стена , затем нажмите ОК .

  6. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК».Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    Вид в плане стандартной односкатной крыши будет выглядеть, как на изображении выше, с одной плоскостью крыши. Мы указали, что две вертикальные стены должны быть определены как полностью фронтальные стены, а верхняя горизонтальная стена должна быть определена как стена с высоким навесом / фронтоном.

КРЫША GAMBREL


Крыша в виде амбара имеет два ската с каждой стороны конька .Первая (нижняя) площадка с обеих сторон круче, чем площадка у гребня.


Сделать двускатную крышу

Чтобы создать базовую крышу Gambrel Roof, нам нужно указать программе не строить плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане, а также установить соответствующие нижний и верхний шаг для двух горизонтальных 40-футовых стен.

  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, чтобы выделить ее, и щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» в открывшемся диалоговом окне «Спецификация стены » выберите параметр « Full Gable Wall », затем нажмите OK .

  3. Выполните те же действия для правой 30-футовой стены.
  4. Используйте инструмент Select Objects , чтобы выбрать верхнюю 40-футовую стену, и щелкните инструмент редактирования Open Object .
  5. На панели «Крыша» диалогового окна «Спецификация стены » отображается:

    • Укажите шаг Шаг как 24 дюйма, дюймов 12.
    • Поместите отметку в поле Upper Pitch и установите его шаг как 6 дюймов, дюймов 12.
    • Измените значение In From Baseline на 60 ", чтобы второй шаг начинался на расстоянии 5 футов от верхней пластины . Значение Start at Height будет регулироваться автоматически на основе других введенных значений.
    • Нажмите ОК , чтобы применить эти изменения и закрыть диалоговое окно.
  6. Выполните ту же процедуру для нижней 40-футовой горизонтальной стены.
  7. При желании поэкспериментируйте с чередующимися шагами и выступами. Кроме того, попробуйте изменить высоту, на которой начинается второй уклон, чтобы вы могли увидеть, какой эффект он оказывает на дизайн вашей двускатной крыши.
  8. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    Вид в плане стандартной двускатной крыши будет выглядеть, как на изображении выше. Мы указали, что две вертикальные стены должны быть определены как полностью фронтальные стены, а две горизонтальные стены должны иметь верхний и нижний уклон, а также расстояние от базовой линии.

ЗАЩИТНАЯ КРЫША

Крыша в стиле «крыло чайки» имеет два ската по обе стороны конька, причем первый скат меньше второго.


Чтобы создать крышу типа "крыло чайки"

Во-первых, нам нужно указать программе, чтобы она не строила плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане, а также установить соответствующие нижний и верхний уклон для двух 40-футовых стен.

  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, чтобы выделить ее, и щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» в открывшемся диалоговом окне «Спецификация стены » выберите параметр « Full Gable Wall », затем нажмите OK .

  3. Выполните те же действия для правой 30-футовой стены.
  4. Используйте инструмент Select Objects , чтобы выбрать верхнюю 40-футовую стену, и щелкните инструмент редактирования Open Object .
  5. На панели «Крыша» диалогового окна «Спецификация стены » отображается:

    • Укажите шаг Шаг как 6 дюймов, дюймов 12.
    • Поставьте галочку в поле Верхний и установите его шаг как 12 дюймов, дюймов 12. Важно, чтобы верхний уклон был круче стандартного для создания этого стиля крыши.
    • Измените значение In From Baseline на 60 дюймов , чтобы второй шаг начинался на 5 футов выше верхней пластины.
    • Нажмите ОК , чтобы применить эти изменения и закрыть диалоговое окно.
  6. Выполните ту же процедуру для оставшейся 40-футовой стены.
  7. При желании поэкспериментируйте с чередующимися шагами и выступами. Кроме того, попробуйте изменить высоту, на которой начинается второй шаг, чтобы вы могли увидеть, как он влияет на конструкцию крыши вашего крыла чайки.
  8. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    План этажа стандартной крыши в форме чайки будет выглядеть, как на изображении выше. Мы указали, что две вертикальные стены должны быть определены как полностью фронтальные стены, а две горизонтальные стены должны иметь верхний и нижний уклон, а также расстояние от базовой линии.

    Обратите внимание на то, что на виде плана этажа эта крыша может выглядеть идентично плоской крыше, поэтому важно убедиться, что вы правильно настроили верхний и нижний угол наклона, и проверьте это с помощью обзора камеры.

ПОЛУЧАСНАЯ КРЫША


Полувальмовая крыша имеет два двускатных конца, но в верхней части каждого фронтона есть небольшой вальм, переходящий к коньку. Это комбинация стилей двускатной и вальмовой крыши, в которой плоскость вальмовой крыши поднимается вверх от частичной двускатной стены.


Для создания полувальмовой крыши

Нам нужно указать программе, чтобы она не строила плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане.

  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, чтобы выделить ее, и щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» диалогового окна «Спецификация стены » отображается:

    • Выберите опцию Full Gable Wall .
    • Установите флажок рядом с шагом Upper , затем укажите шаг Upper как 3 " дюйм 12
    • Установите In по сравнению с базовым значением на 108 ".
    • Нажмите ОК , чтобы применить эти изменения и закрыть диалоговое окно.
  3. Следуйте тем же инструкциям для правой 30-футовой стены.
  4. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    Вид в плане стандартной полувальмовой крыши будет выглядеть, как на изображении выше. Мы указали, что две вертикальные стены должны быть определены как полностью фронтальные стены, и установили для тех же стен верхний шаг и расстояние от базовой линии.

МАНСАРДНАЯ КРЫША

Мансардная крыша - это вальмовая крыша с двумя скатами на секциях крыши над каждой из четырех стен. Второй наклон начинается на той же высоте над каждой стеной. Верхний склон обычно довольно пологий, а нижний - гораздо круче.


Создать мансардную крышу

Чтобы создать крышу в мансардном стиле, нам нужно будет изменить панель «Крыша» в диалоговом окне «Спецификация» для всех четырех стен в.файл плана.

  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, чтобы выделить ее, и щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» диалогового окна «Спецификация стены », в котором отображается:

    • Укажите шаг из 24 ".
    • Установите флажок рядом с полем Верхний Шаг и введите значение 1/4 ".
    • Измените значение In с базового на 60 ".
    • Нажмите ОК , чтобы применить эти изменения и закрыть диалоговое окно.
  3. Следуйте тем же инструкциям для остальных трех стен.
  4. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    План этажа стандартной мансардной крыши будет выглядеть, как на изображении выше. Мы указали, что для всех четырех стен должны быть определены их верхний и нижний отступы, а также расстояние от базовой линии.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Все эти и другие инструкции можно найти в вашем программном обеспечении, выбрав меню Help и нажав Launch Help , чтобы запустить доступные для поиска ресурсы программы.

Вы также можете просмотреть некоторые другие статьи в базе знаний, а также онлайн-обучающие видео, чтобы узнать больше о том, как создавать собственные стили крыши.

Автоматическое построение основных стилей крыш

Информация в этой статье относится к:

ВОПРОС

Как использовать автоматические инструменты крыши для создания некоторых основных стилей крыши?

ОТВЕЧАТЬ

Автоматическое создание основных стилей крыши в Home Designer может быть простым с помощью панели «Крыша», расположенной в диалоговом окне «Спецификация стены».Значение Pitch, установленное в диалоговом окне Build Roof, устанавливает только шаг по умолчанию для всех плоскостей крыши в плане. Угол наклона вместе со стилем крыши можно переписать для каждой стены, открыв диалоговое окно спецификации этой стены на панели «Крыша».

В этом уроке мы начнем с создания простой замкнутой прямоугольной конструкции размером 40 x 30 футов, как показано на изображении ниже.


В этой статье мы покажем вам, как автоматически создавать следующие стили крыши:


ВЕРХНЯЯ КРЫША

Вальмовая крыша имеет плоскость крыши, построенную над каждой внешней стеной на плане, над которой нет другой стены, как показано на изображении ниже.


Для создания вальмовой крыши

  1. По умолчанию вальмовая крыша будет автоматически создана на нашей конструкции размером 40 x 30 футов без каких-либо изменений.
  2. Выберите в меню Build> Roof> Build Roof .
  3. На панели «Крыша» диалогового окна « Построить крышу » можно установить значение по умолчанию Шаг (в 12) всей крыши, его минимальный размер ниши Размер и значения Выступ крыши .

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


  4. Перейдите на панель «Материалы», чтобы изменить материал крыши по умолчанию, а также установите материал для других аспектов крыши, таких как желоб.
  5. Нажмите ОК , чтобы применить любые изменения, сделанные в этом диалоговом окне, чтобы перестроить крышу с новыми настройками.

    Вид в плане стандартной вальмовой крыши будет выглядеть, как на изображении выше.


ДВУСКАТНАЯ КРЫША

Если на стене нет опоры кровельной плоскости, то это двускатная стена.


Для создания двускатной крыши

Чтобы создать базовую двускатную крышу, нам нужно указать программе, чтобы она не строила плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане.

  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, затем щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» в открывшемся диалоговом окне «Спецификация стены » выберите параметр « Full Gable Wall », затем нажмите OK .

  3. Выполните те же действия для правой 30-футовой стены.
  4. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    Вид в плане стандартной двускатной крыши будет выглядеть, как на изображении выше. Мы указали две стены, которые должны быть определены как «Сплошные фронтальные стены», чтобы создать этот стиль крыши.

ВЫНОСНАЯ КРЫША


Смещенная двускатная крыша - это тип двускатной крыши с разными уклонами на каждой из двух плоскостей крыши и коньком, смещенным от центральной линии здания.


Для создания двускатной двускатной крыши

Этот стиль крыши можно создать, присвоив двум плоскостям крыши разный уклон, прил.

.
  1. Укажите, что левая и правая стены должны быть Полностью фронтальные стены .
  2. Используйте инструмент Select Objects , чтобы выбрать нижнюю 40-футовую стену, затем щелкните инструмент редактирования Open Object .
  3. На панели «Крыша» в открывшемся диалоговом окне «Спецификация стены » измените значение Шаг на большее, чем остальная часть крыши, например 12 дюймов, , затем щелкните OK .

  4. Откройте верхнюю 40-футовую стену и на панели «Крыша» измените значение Pitch на более низкое значение, например 2 ", затем нажмите OK .
  5. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    Вид в плане двускатной крыши со сдвигом будет выглядеть, как на изображении выше. Мы указали, что нижняя горизонтальная стена имеет более крутой уклон, чем верхняя горизонтальная стена.

ГОЛЛАНДСКАЯ ДРОССЕЛЬНАЯ КРЫША


Голландский фронтон, иногда называемый голландско-вальмовой, представляет собой комбинацию вальмовой и двускатной крыши, в которой фронтон расположен в конце конька, в верхней части плоскости вальмовой крыши.


Для создания двускатной голландской крыши


  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, затем щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» диалогового окна «Спецификация стены » отображается:

  3. Выполните те же действия для правой 30-футовой стены.
  4. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    Голландская двускатная крыша в плане будет выглядеть, как на изображении выше. Мы определили левую и правую вертикальные стены как голландские фронтальные стены и установили расстояние In From Baseline равным 96.

КРЫША


Shed Roof - это одинарная наклонная крыша.


Для создания односкатной крыши

Во-первых, нам нужно указать программе, чтобы она не строила плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане, установила одну стену как стену с высоким навесом / фронтоном, и мы также уменьшим уклон крыши, чтобы это не было так круто.

  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, чтобы выделить ее, затем щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» в открывшемся диалоговом окне «Спецификация стены » выберите параметр « Full Gable Wall », затем нажмите OK .

  3. Выполните те же действия для правой 30-футовой стены.
  4. Используйте инструмент Select Objects , чтобы выбрать верхнюю 40-футовую горизонтальную стену, и щелкните инструмент редактирования Open Object .
  5. На панели «Крыша» выберите опцию Высокий навес / Фронтальная стена , затем нажмите ОК .

  6. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК».Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    Вид в плане стандартной односкатной крыши будет выглядеть, как на изображении выше, с одной плоскостью крыши. Мы указали, что две вертикальные стены должны быть определены как полностью фронтальные стены, а верхняя горизонтальная стена должна быть определена как стена с высоким навесом / фронтоном.

КРЫША GAMBREL


Крыша в виде амбара имеет два ската с каждой стороны конька .Первая (нижняя) площадка с обеих сторон круче, чем площадка у гребня.


Сделать двускатную крышу

Чтобы создать базовую крышу Gambrel Roof, нам нужно указать программе не строить плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане, а также установить соответствующие нижний и верхний шаг для двух горизонтальных 40-футовых стен.

  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, чтобы выделить ее, и щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» в открывшемся диалоговом окне «Спецификация стены » выберите параметр « Full Gable Wall », затем нажмите OK .

  3. Выполните те же действия для правой 30-футовой стены.
  4. Используйте инструмент Select Objects , чтобы выбрать верхнюю 40-футовую стену, и щелкните инструмент редактирования Open Object .
  5. На панели «Крыша» диалогового окна «Спецификация стены » отображается:

    • Укажите шаг Шаг как 24 дюйма, дюймов 12.
    • Поместите отметку в поле Upper Pitch и установите его шаг как 6 дюймов, дюймов 12.
    • Измените значение In From Baseline на 60 ", чтобы второй шаг начинался на расстоянии 5 футов от верхней пластины . Значение Start at Height будет регулироваться автоматически на основе других введенных значений.
    • Нажмите ОК , чтобы применить эти изменения и закрыть диалоговое окно.
  6. Выполните ту же процедуру для нижней 40-футовой горизонтальной стены.
  7. При желании поэкспериментируйте с чередующимися шагами и выступами. Кроме того, попробуйте изменить высоту, на которой начинается второй уклон, чтобы вы могли увидеть, какой эффект он оказывает на дизайн вашей двускатной крыши.
  8. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    Вид в плане стандартной двускатной крыши будет выглядеть, как на изображении выше. Мы указали, что две вертикальные стены должны быть определены как полностью фронтальные стены, а две горизонтальные стены должны иметь верхний и нижний уклон, а также расстояние от базовой линии.

ЗАЩИТНАЯ КРЫША

Крыша в стиле «крыло чайки» имеет два ската по обе стороны конька, причем первый скат меньше второго.


Чтобы создать крышу типа "крыло чайки"

Во-первых, нам нужно указать программе, чтобы она не строила плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане, а также установить соответствующие нижний и верхний уклон для двух 40-футовых стен.

  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, чтобы выделить ее, и щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» в открывшемся диалоговом окне «Спецификация стены » выберите параметр « Full Gable Wall », затем нажмите OK .

  3. Выполните те же действия для правой 30-футовой стены.
  4. Используйте инструмент Select Objects , чтобы выбрать верхнюю 40-футовую стену, и щелкните инструмент редактирования Open Object .
  5. На панели «Крыша» диалогового окна «Спецификация стены » отображается:

    • Укажите шаг Шаг как 6 дюймов, дюймов 12.
    • Поставьте галочку в поле Верхний и установите его шаг как 12 дюймов, дюймов 12. Важно, чтобы верхний уклон был круче стандартного для создания этого стиля крыши.
    • Измените значение In From Baseline на 60 дюймов , чтобы второй шаг начинался на 5 футов выше верхней пластины.
    • Нажмите ОК , чтобы применить эти изменения и закрыть диалоговое окно.
  6. Выполните ту же процедуру для оставшейся 40-футовой стены.
  7. При желании поэкспериментируйте с чередующимися шагами и выступами. Кроме того, попробуйте изменить высоту, на которой начинается второй шаг, чтобы вы могли увидеть, как он влияет на конструкцию крыши вашего крыла чайки.
  8. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    План этажа стандартной крыши в форме чайки будет выглядеть, как на изображении выше. Мы указали, что две вертикальные стены должны быть определены как полностью фронтальные стены, а две горизонтальные стены должны иметь верхний и нижний уклон, а также расстояние от базовой линии.

    Обратите внимание на то, что на виде плана этажа эта крыша может выглядеть идентично плоской крыше, поэтому важно убедиться, что вы правильно настроили верхний и нижний угол наклона, и проверьте это с помощью обзора камеры.

ПОЛУЧАСНАЯ КРЫША


Полувальмовая крыша имеет два двускатных конца, но в верхней части каждого фронтона есть небольшой вальм, переходящий к коньку. Это комбинация стилей двускатной и вальмовой крыши, в которой плоскость вальмовой крыши поднимается вверх от частичной двускатной стены.


Для создания полувальмовой крыши

Нам нужно указать программе, чтобы она не строила плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане.

  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, чтобы выделить ее, и щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» диалогового окна «Спецификация стены » отображается:

    • Выберите опцию Full Gable Wall .
    • Установите флажок рядом с шагом Upper , затем укажите шаг Upper как 3 " дюйм 12
    • Установите In по сравнению с базовым значением на 108 ".
    • Нажмите ОК , чтобы применить эти изменения и закрыть диалоговое окно.
  3. Следуйте тем же инструкциям для правой 30-футовой стены.
  4. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    Вид в плане стандартной полувальмовой крыши будет выглядеть, как на изображении выше. Мы указали, что две вертикальные стены должны быть определены как полностью фронтальные стены, и установили для тех же стен верхний шаг и расстояние от базовой линии.

МАНСАРДНАЯ КРЫША

Мансардная крыша - это вальмовая крыша с двумя скатами на секциях крыши над каждой из четырех стен. Второй наклон начинается на той же высоте над каждой стеной. Верхний склон обычно довольно пологий, а нижний - гораздо круче.


Создать мансардную крышу

Чтобы создать крышу в мансардном стиле, нам нужно будет изменить панель «Крыша» в диалоговом окне «Спецификация» для всех четырех стен в.файл плана.

  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, чтобы выделить ее, и щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» диалогового окна «Спецификация стены », в котором отображается:

    • Укажите шаг из 24 ".
    • Установите флажок рядом с полем Верхний Шаг и введите значение 1/4 ".
    • Измените значение In с базового на 60 ".
    • Нажмите ОК , чтобы применить эти изменения и закрыть диалоговое окно.
  3. Следуйте тем же инструкциям для остальных трех стен.
  4. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    План этажа стандартной мансардной крыши будет выглядеть, как на изображении выше. Мы указали, что для всех четырех стен должны быть определены их верхний и нижний отступы, а также расстояние от базовой линии.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Все эти и другие инструкции можно найти в вашем программном обеспечении, выбрав меню Help и нажав Launch Help , чтобы запустить доступные для поиска ресурсы программы.

Вы также можете просмотреть некоторые другие статьи в базе знаний, а также онлайн-обучающие видео, чтобы узнать больше о том, как создавать собственные стили крыши.

Автоматическое построение основных стилей крыш

Информация в этой статье относится к:

ВОПРОС

Как использовать автоматические инструменты крыши для создания некоторых основных стилей крыши?

ОТВЕЧАТЬ

Автоматическое создание основных стилей крыши в Home Designer может быть простым с помощью панели «Крыша», расположенной в диалоговом окне «Спецификация стены».Значение Pitch, установленное в диалоговом окне Build Roof, устанавливает только шаг по умолчанию для всех плоскостей крыши в плане. Угол наклона вместе со стилем крыши можно переписать для каждой стены, открыв диалоговое окно спецификации этой стены на панели «Крыша».

В этом уроке мы начнем с создания простой замкнутой прямоугольной конструкции размером 40 x 30 футов, как показано на изображении ниже.


В этой статье мы покажем вам, как автоматически создавать следующие стили крыши:


ВЕРХНЯЯ КРЫША

Вальмовая крыша имеет плоскость крыши, построенную над каждой внешней стеной на плане, над которой нет другой стены, как показано на изображении ниже.


Для создания вальмовой крыши

  1. По умолчанию вальмовая крыша будет автоматически создана на нашей конструкции размером 40 x 30 футов без каких-либо изменений.
  2. Выберите в меню Build> Roof> Build Roof .
  3. На панели «Крыша» диалогового окна « Построить крышу » можно установить значение по умолчанию Шаг (в 12) всей крыши, его минимальный размер ниши Размер и значения Выступ крыши .

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


  4. Перейдите на панель «Материалы», чтобы изменить материал крыши по умолчанию, а также установите материал для других аспектов крыши, таких как желоб.
  5. Нажмите ОК , чтобы применить любые изменения, сделанные в этом диалоговом окне, чтобы перестроить крышу с новыми настройками.

    Вид в плане стандартной вальмовой крыши будет выглядеть, как на изображении выше.


ДВУСКАТНАЯ КРЫША

Если на стене нет опоры кровельной плоскости, то это двускатная стена.


Для создания двускатной крыши

Чтобы создать базовую двускатную крышу, нам нужно указать программе, чтобы она не строила плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане.

  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, затем щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» в открывшемся диалоговом окне «Спецификация стены » выберите параметр « Full Gable Wall », затем нажмите OK .

  3. Выполните те же действия для правой 30-футовой стены.
  4. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    Вид в плане стандартной двускатной крыши будет выглядеть, как на изображении выше. Мы указали две стены, которые должны быть определены как «Сплошные фронтальные стены», чтобы создать этот стиль крыши.

ВЫНОСНАЯ КРЫША


Смещенная двускатная крыша - это тип двускатной крыши с разными уклонами на каждой из двух плоскостей крыши и коньком, смещенным от центральной линии здания.


Для создания двускатной двускатной крыши

Этот стиль крыши можно создать, присвоив двум плоскостям крыши разный уклон, прил.

.
  1. Укажите, что левая и правая стены должны быть Полностью фронтальные стены .
  2. Используйте инструмент Select Objects , чтобы выбрать нижнюю 40-футовую стену, затем щелкните инструмент редактирования Open Object .
  3. На панели «Крыша» в открывшемся диалоговом окне «Спецификация стены » измените значение Шаг на большее, чем остальная часть крыши, например 12 дюймов, , затем щелкните OK .

  4. Откройте верхнюю 40-футовую стену и на панели «Крыша» измените значение Pitch на более низкое значение, например 2 ", затем нажмите OK .
  5. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    Вид в плане двускатной крыши со сдвигом будет выглядеть, как на изображении выше. Мы указали, что нижняя горизонтальная стена имеет более крутой уклон, чем верхняя горизонтальная стена.

ГОЛЛАНДСКАЯ ДРОССЕЛЬНАЯ КРЫША


Голландский фронтон, иногда называемый голландско-вальмовой, представляет собой комбинацию вальмовой и двускатной крыши, в которой фронтон расположен в конце конька, в верхней части плоскости вальмовой крыши.


Для создания двускатной голландской крыши


  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, затем щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» диалогового окна «Спецификация стены » отображается:

  3. Выполните те же действия для правой 30-футовой стены.
  4. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    Голландская двускатная крыша в плане будет выглядеть, как на изображении выше. Мы определили левую и правую вертикальные стены как голландские фронтальные стены и установили расстояние In From Baseline равным 96.

КРЫША


Shed Roof - это одинарная наклонная крыша.


Для создания односкатной крыши

Во-первых, нам нужно указать программе, чтобы она не строила плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане, установила одну стену как стену с высоким навесом / фронтоном, и мы также уменьшим уклон крыши, чтобы это не было так круто.

  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, чтобы выделить ее, затем щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» в открывшемся диалоговом окне «Спецификация стены » выберите параметр « Full Gable Wall », затем нажмите OK .

  3. Выполните те же действия для правой 30-футовой стены.
  4. Используйте инструмент Select Objects , чтобы выбрать верхнюю 40-футовую горизонтальную стену, и щелкните инструмент редактирования Open Object .
  5. На панели «Крыша» выберите опцию Высокий навес / Фронтальная стена , затем нажмите ОК .

  6. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК».Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    Вид в плане стандартной односкатной крыши будет выглядеть, как на изображении выше, с одной плоскостью крыши. Мы указали, что две вертикальные стены должны быть определены как полностью фронтальные стены, а верхняя горизонтальная стена должна быть определена как стена с высоким навесом / фронтоном.

КРЫША GAMBREL


Крыша в виде амбара имеет два ската с каждой стороны конька .Первая (нижняя) площадка с обеих сторон круче, чем площадка у гребня.


Сделать двускатную крышу

Чтобы создать базовую крышу Gambrel Roof, нам нужно указать программе не строить плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане, а также установить соответствующие нижний и верхний шаг для двух горизонтальных 40-футовых стен.

  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, чтобы выделить ее, и щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» в открывшемся диалоговом окне «Спецификация стены » выберите параметр « Full Gable Wall », затем нажмите OK .

  3. Выполните те же действия для правой 30-футовой стены.
  4. Используйте инструмент Select Objects , чтобы выбрать верхнюю 40-футовую стену, и щелкните инструмент редактирования Open Object .
  5. На панели «Крыша» диалогового окна «Спецификация стены » отображается:

    • Укажите шаг Шаг как 24 дюйма, дюймов 12.
    • Поместите отметку в поле Upper Pitch и установите его шаг как 6 дюймов, дюймов 12.
    • Измените значение In From Baseline на 60 ", чтобы второй шаг начинался на расстоянии 5 футов от верхней пластины . Значение Start at Height будет регулироваться автоматически на основе других введенных значений.
    • Нажмите ОК , чтобы применить эти изменения и закрыть диалоговое окно.
  6. Выполните ту же процедуру для нижней 40-футовой горизонтальной стены.
  7. При желании поэкспериментируйте с чередующимися шагами и выступами. Кроме того, попробуйте изменить высоту, на которой начинается второй уклон, чтобы вы могли увидеть, какой эффект он оказывает на дизайн вашей двускатной крыши.
  8. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    Вид в плане стандартной двускатной крыши будет выглядеть, как на изображении выше. Мы указали, что две вертикальные стены должны быть определены как полностью фронтальные стены, а две горизонтальные стены должны иметь верхний и нижний уклон, а также расстояние от базовой линии.

ЗАЩИТНАЯ КРЫША

Крыша в стиле «крыло чайки» имеет два ската по обе стороны конька, причем первый скат меньше второго.


Чтобы создать крышу типа "крыло чайки"

Во-первых, нам нужно указать программе, чтобы она не строила плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане, а также установить соответствующие нижний и верхний уклон для двух 40-футовых стен.

  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, чтобы выделить ее, и щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» в открывшемся диалоговом окне «Спецификация стены » выберите параметр « Full Gable Wall », затем нажмите OK .

  3. Выполните те же действия для правой 30-футовой стены.
  4. Используйте инструмент Select Objects , чтобы выбрать верхнюю 40-футовую стену, и щелкните инструмент редактирования Open Object .
  5. На панели «Крыша» диалогового окна «Спецификация стены » отображается:

    • Укажите шаг Шаг как 6 дюймов, дюймов 12.
    • Поставьте галочку в поле Верхний и установите его шаг как 12 дюймов, дюймов 12. Важно, чтобы верхний уклон был круче стандартного для создания этого стиля крыши.
    • Измените значение In From Baseline на 60 дюймов , чтобы второй шаг начинался на 5 футов выше верхней пластины.
    • Нажмите ОК , чтобы применить эти изменения и закрыть диалоговое окно.
  6. Выполните ту же процедуру для оставшейся 40-футовой стены.
  7. При желании поэкспериментируйте с чередующимися шагами и выступами. Кроме того, попробуйте изменить высоту, на которой начинается второй шаг, чтобы вы могли увидеть, как он влияет на конструкцию крыши вашего крыла чайки.
  8. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    План этажа стандартной крыши в форме чайки будет выглядеть, как на изображении выше. Мы указали, что две вертикальные стены должны быть определены как полностью фронтальные стены, а две горизонтальные стены должны иметь верхний и нижний уклон, а также расстояние от базовой линии.

    Обратите внимание на то, что на виде плана этажа эта крыша может выглядеть идентично плоской крыше, поэтому важно убедиться, что вы правильно настроили верхний и нижний угол наклона, и проверьте это с помощью обзора камеры.

ПОЛУЧАСНАЯ КРЫША


Полувальмовая крыша имеет два двускатных конца, но в верхней части каждого фронтона есть небольшой вальм, переходящий к коньку. Это комбинация стилей двускатной и вальмовой крыши, в которой плоскость вальмовой крыши поднимается вверх от частичной двускатной стены.


Для создания полувальмовой крыши

Нам нужно указать программе, чтобы она не строила плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане.

  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, чтобы выделить ее, и щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» диалогового окна «Спецификация стены » отображается:

    • Выберите опцию Full Gable Wall .
    • Установите флажок рядом с шагом Upper , затем укажите шаг Upper как 3 " дюйм 12
    • Установите In по сравнению с базовым значением на 108 ".
    • Нажмите ОК , чтобы применить эти изменения и закрыть диалоговое окно.
  3. Следуйте тем же инструкциям для правой 30-футовой стены.
  4. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    Вид в плане стандартной полувальмовой крыши будет выглядеть, как на изображении выше. Мы указали, что две вертикальные стены должны быть определены как полностью фронтальные стены, и установили для тех же стен верхний шаг и расстояние от базовой линии.

МАНСАРДНАЯ КРЫША

Мансардная крыша - это вальмовая крыша с двумя скатами на секциях крыши над каждой из четырех стен. Второй наклон начинается на той же высоте над каждой стеной. Верхний склон обычно довольно пологий, а нижний - гораздо круче.


Создать мансардную крышу

Чтобы создать крышу в мансардном стиле, нам нужно будет изменить панель «Крыша» в диалоговом окне «Спецификация» для всех четырех стен в.файл плана.

  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, чтобы выделить ее, и щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» диалогового окна «Спецификация стены », в котором отображается:

    • Укажите шаг из 24 ".
    • Установите флажок рядом с полем Верхний Шаг и введите значение 1/4 ".
    • Измените значение In с базового на 60 ".
    • Нажмите ОК , чтобы применить эти изменения и закрыть диалоговое окно.
  3. Следуйте тем же инструкциям для остальных трех стен.
  4. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    План этажа стандартной мансардной крыши будет выглядеть, как на изображении выше. Мы указали, что для всех четырех стен должны быть определены их верхний и нижний отступы, а также расстояние от базовой линии.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Все эти и другие инструкции можно найти в вашем программном обеспечении, выбрав меню Help и нажав Launch Help , чтобы запустить доступные для поиска ресурсы программы.

Вы также можете просмотреть некоторые другие статьи в базе знаний, а также онлайн-обучающие видео, чтобы узнать больше о том, как создавать собственные стили крыши.

Автоматическое построение основных стилей крыш

Информация в этой статье относится к:

ВОПРОС

Как использовать автоматические инструменты крыши для создания некоторых основных стилей крыши?

ОТВЕЧАТЬ

Автоматическое создание основных стилей крыши в Home Designer может быть простым с помощью панели «Крыша», расположенной в диалоговом окне «Спецификация стены».Значение Pitch, установленное в диалоговом окне Build Roof, устанавливает только шаг по умолчанию для всех плоскостей крыши в плане. Угол наклона вместе со стилем крыши можно переписать для каждой стены, открыв диалоговое окно спецификации этой стены на панели «Крыша».

В этом уроке мы начнем с создания простой замкнутой прямоугольной конструкции размером 40 x 30 футов, как показано на изображении ниже.


В этой статье мы покажем вам, как автоматически создавать следующие стили крыши:


ВЕРХНЯЯ КРЫША

Вальмовая крыша имеет плоскость крыши, построенную над каждой внешней стеной на плане, над которой нет другой стены, как показано на изображении ниже.


Для создания вальмовой крыши

  1. По умолчанию вальмовая крыша будет автоматически создана на нашей конструкции размером 40 x 30 футов без каких-либо изменений.
  2. Выберите в меню Build> Roof> Build Roof .
  3. На панели «Крыша» диалогового окна « Построить крышу » можно установить значение по умолчанию Шаг (в 12) всей крыши, его минимальный размер ниши Размер и значения Выступ крыши .

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


  4. Перейдите на панель «Материалы», чтобы изменить материал крыши по умолчанию, а также установите материал для других аспектов крыши, таких как желоб.
  5. Нажмите ОК , чтобы применить любые изменения, сделанные в этом диалоговом окне, чтобы перестроить крышу с новыми настройками.

    Вид в плане стандартной вальмовой крыши будет выглядеть, как на изображении выше.


ДВУСКАТНАЯ КРЫША

Если на стене нет опоры кровельной плоскости, то это двускатная стена.


Для создания двускатной крыши

Чтобы создать базовую двускатную крышу, нам нужно указать программе, чтобы она не строила плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане.

  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, затем щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» в открывшемся диалоговом окне «Спецификация стены » выберите параметр « Full Gable Wall », затем нажмите OK .

  3. Выполните те же действия для правой 30-футовой стены.
  4. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    Вид в плане стандартной двускатной крыши будет выглядеть, как на изображении выше. Мы указали две стены, которые должны быть определены как «Сплошные фронтальные стены», чтобы создать этот стиль крыши.

ВЫНОСНАЯ КРЫША


Смещенная двускатная крыша - это тип двускатной крыши с разными уклонами на каждой из двух плоскостей крыши и коньком, смещенным от центральной линии здания.


Для создания двускатной двускатной крыши

Этот стиль крыши можно создать, присвоив двум плоскостям крыши разный уклон, прил.

.
  1. Укажите, что левая и правая стены должны быть Полностью фронтальные стены .
  2. Используйте инструмент Select Objects , чтобы выбрать нижнюю 40-футовую стену, затем щелкните инструмент редактирования Open Object .
  3. На панели «Крыша» в открывшемся диалоговом окне «Спецификация стены » измените значение Шаг на большее, чем остальная часть крыши, например 12 дюймов, , затем щелкните OK .

  4. Откройте верхнюю 40-футовую стену и на панели «Крыша» измените значение Pitch на более низкое значение, например 2 ", затем нажмите OK .
  5. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    Вид в плане двускатной крыши со сдвигом будет выглядеть, как на изображении выше. Мы указали, что нижняя горизонтальная стена имеет более крутой уклон, чем верхняя горизонтальная стена.

ГОЛЛАНДСКАЯ ДРОССЕЛЬНАЯ КРЫША


Голландский фронтон, иногда называемый голландско-вальмовой, представляет собой комбинацию вальмовой и двускатной крыши, в которой фронтон расположен в конце конька, в верхней части плоскости вальмовой крыши.


Для создания двускатной голландской крыши


  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, затем щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» диалогового окна «Спецификация стены » отображается:

  3. Выполните те же действия для правой 30-футовой стены.
  4. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    Голландская двускатная крыша в плане будет выглядеть, как на изображении выше. Мы определили левую и правую вертикальные стены как голландские фронтальные стены и установили расстояние In From Baseline равным 96.

КРЫША


Shed Roof - это одинарная наклонная крыша.


Для создания односкатной крыши

Во-первых, нам нужно указать программе, чтобы она не строила плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане, установила одну стену как стену с высоким навесом / фронтоном, и мы также уменьшим уклон крыши, чтобы это не было так круто.

  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, чтобы выделить ее, затем щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» в открывшемся диалоговом окне «Спецификация стены » выберите параметр « Full Gable Wall », затем нажмите OK .

  3. Выполните те же действия для правой 30-футовой стены.
  4. Используйте инструмент Select Objects , чтобы выбрать верхнюю 40-футовую горизонтальную стену, и щелкните инструмент редактирования Open Object .
  5. На панели «Крыша» выберите опцию Высокий навес / Фронтальная стена , затем нажмите ОК .

  6. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК».Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    Вид в плане стандартной односкатной крыши будет выглядеть, как на изображении выше, с одной плоскостью крыши. Мы указали, что две вертикальные стены должны быть определены как полностью фронтальные стены, а верхняя горизонтальная стена должна быть определена как стена с высоким навесом / фронтоном.

КРЫША GAMBREL


Крыша в виде амбара имеет два ската с каждой стороны конька .Первая (нижняя) площадка с обеих сторон круче, чем площадка у гребня.


Сделать двускатную крышу

Чтобы создать базовую крышу Gambrel Roof, нам нужно указать программе не строить плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане, а также установить соответствующие нижний и верхний шаг для двух горизонтальных 40-футовых стен.

  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, чтобы выделить ее, и щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» в открывшемся диалоговом окне «Спецификация стены » выберите параметр « Full Gable Wall », затем нажмите OK .

  3. Выполните те же действия для правой 30-футовой стены.
  4. Используйте инструмент Select Objects , чтобы выбрать верхнюю 40-футовую стену, и щелкните инструмент редактирования Open Object .
  5. На панели «Крыша» диалогового окна «Спецификация стены » отображается:

    • Укажите шаг Шаг как 24 дюйма, дюймов 12.
    • Поместите отметку в поле Upper Pitch и установите его шаг как 6 дюймов, дюймов 12.
    • Измените значение In From Baseline на 60 ", чтобы второй шаг начинался на расстоянии 5 футов от верхней пластины . Значение Start at Height будет регулироваться автоматически на основе других введенных значений.
    • Нажмите ОК , чтобы применить эти изменения и закрыть диалоговое окно.
  6. Выполните ту же процедуру для нижней 40-футовой горизонтальной стены.
  7. При желании поэкспериментируйте с чередующимися шагами и выступами. Кроме того, попробуйте изменить высоту, на которой начинается второй уклон, чтобы вы могли увидеть, какой эффект он оказывает на дизайн вашей двускатной крыши.
  8. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    Вид в плане стандартной двускатной крыши будет выглядеть, как на изображении выше. Мы указали, что две вертикальные стены должны быть определены как полностью фронтальные стены, а две горизонтальные стены должны иметь верхний и нижний уклон, а также расстояние от базовой линии.

ЗАЩИТНАЯ КРЫША

Крыша в стиле «крыло чайки» имеет два ската по обе стороны конька, причем первый скат меньше второго.


Чтобы создать крышу типа "крыло чайки"

Во-первых, нам нужно указать программе, чтобы она не строила плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане, а также установить соответствующие нижний и верхний уклон для двух 40-футовых стен.

  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, чтобы выделить ее, и щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» в открывшемся диалоговом окне «Спецификация стены » выберите параметр « Full Gable Wall », затем нажмите OK .

  3. Выполните те же действия для правой 30-футовой стены.
  4. Используйте инструмент Select Objects , чтобы выбрать верхнюю 40-футовую стену, и щелкните инструмент редактирования Open Object .
  5. На панели «Крыша» диалогового окна «Спецификация стены » отображается:

    • Укажите шаг Шаг как 6 дюймов, дюймов 12.
    • Поставьте галочку в поле Верхний и установите его шаг как 12 дюймов, дюймов 12. Важно, чтобы верхний уклон был круче стандартного для создания этого стиля крыши.
    • Измените значение In From Baseline на 60 дюймов , чтобы второй шаг начинался на 5 футов выше верхней пластины.
    • Нажмите ОК , чтобы применить эти изменения и закрыть диалоговое окно.
  6. Выполните ту же процедуру для оставшейся 40-футовой стены.
  7. При желании поэкспериментируйте с чередующимися шагами и выступами. Кроме того, попробуйте изменить высоту, на которой начинается второй шаг, чтобы вы могли увидеть, как он влияет на конструкцию крыши вашего крыла чайки.
  8. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    План этажа стандартной крыши в форме чайки будет выглядеть, как на изображении выше. Мы указали, что две вертикальные стены должны быть определены как полностью фронтальные стены, а две горизонтальные стены должны иметь верхний и нижний уклон, а также расстояние от базовой линии.

    Обратите внимание на то, что на виде плана этажа эта крыша может выглядеть идентично плоской крыше, поэтому важно убедиться, что вы правильно настроили верхний и нижний угол наклона, и проверьте это с помощью обзора камеры.

ПОЛУЧАСНАЯ КРЫША


Полувальмовая крыша имеет два двускатных конца, но в верхней части каждого фронтона есть небольшой вальм, переходящий к коньку. Это комбинация стилей двускатной и вальмовой крыши, в которой плоскость вальмовой крыши поднимается вверх от частичной двускатной стены.


Для создания полувальмовой крыши

Нам нужно указать программе, чтобы она не строила плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане.

  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, чтобы выделить ее, и щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» диалогового окна «Спецификация стены » отображается:

    • Выберите опцию Full Gable Wall .
    • Установите флажок рядом с шагом Upper , затем укажите шаг Upper как 3 " дюйм 12
    • Установите In по сравнению с базовым значением на 108 ".
    • Нажмите ОК , чтобы применить эти изменения и закрыть диалоговое окно.
  3. Следуйте тем же инструкциям для правой 30-футовой стены.
  4. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    Вид в плане стандартной полувальмовой крыши будет выглядеть, как на изображении выше. Мы указали, что две вертикальные стены должны быть определены как полностью фронтальные стены, и установили для тех же стен верхний шаг и расстояние от базовой линии.

МАНСАРДНАЯ КРЫША

Мансардная крыша - это вальмовая крыша с двумя скатами на секциях крыши над каждой из четырех стен. Второй наклон начинается на той же высоте над каждой стеной. Верхний склон обычно довольно пологий, а нижний - гораздо круче.


Создать мансардную крышу

Чтобы создать крышу в мансардном стиле, нам нужно будет изменить панель «Крыша» в диалоговом окне «Спецификация» для всех четырех стен в.файл плана.

  1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, чтобы выделить ее, и щелкните инструмент редактирования Open Object .
  2. На панели «Крыша» диалогового окна «Спецификация стены », в котором отображается:

    • Укажите шаг из 24 ".
    • Установите флажок рядом с полем Верхний Шаг и введите значение 1/4 ".
    • Измените значение In с базового на 60 ".
    • Нажмите ОК , чтобы применить эти изменения и закрыть диалоговое окно.
  3. Следуйте тем же инструкциям для остальных трех стен.
  4. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

    Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


    План этажа стандартной мансардной крыши будет выглядеть, как на изображении выше. Мы указали, что для всех четырех стен должны быть определены их верхний и нижний отступы, а также расстояние от базовой линии.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Все эти и другие инструкции можно найти в вашем программном обеспечении, выбрав меню Help и нажав Launch Help , чтобы запустить доступные для поиска ресурсы программы.

Вы также можете просмотреть некоторые другие статьи в базе знаний, а также онлайн-обучающие видео, чтобы узнать больше о том, как создавать собственные стили крыши.

buildDrawRoof


Выберите Roof and Roof Mode

Выберите крышу, дважды щелкнув по ней.Вы также можете щелкнуть правой кнопкой мыши крышу и выберите «Выбрать объект».

Есть два режима выбора при работе на стандартном крыши:

Завершен Режим: Когда вы выбираете твердую крышу, отображается сообщение «Готово. режим ". Чтобы переключиться в режим каркаса, дважды щелкните крышу еще раз.

Каркас Режим: Когда вы впервые рисуете крышу или когда дважды щелкаете по крыше то есть в готовом режиме, он переключится в каркасный режим.Вы можете редактировать крыши в любом режиме.


Повернуть на

В каркасном режиме поверните квадратную ручку, показанную в круге. движение. Удерживайте нажатой клавишу Shift, чтобы отключить привязку.


Пик

Остроконечная ручка - это верхняя центральная розовая ручка между две красные ручки. Пик регулируется по вертикали и горизонтали:

  1. Высота по вертикали: перетащите выступ вверх или вниз.

  2. Горизонтальное положение: удерживать нажатой клавишу Shift и перетащите пик влево или вправо, чтобы сместить ручку для крыш Salt-Box.

Пример:


Высота крыши

В каркасном режиме отрегулируйте высоту крыши с помощью розовой ручки. между синими ручками.

В готовом режиме отрегулируйте розовую ручку между козырьком и синие ручки на выбранной стороне крыши.

Пример:


Удалить

Чтобы удалить всю крышу, дважды щелкните по ней, чтобы попасть в каркасного режима и нажмите клавиши удаления или возврата.

Вы также можете удалить половину крыши в готовом режиме за специальные цели - хотя Build> Construct Крыша (нестандартная) может быть лучшим решением.


Двигаться

Перетащите готовую крышу или полупрозрачный часть каркасной крыши, чтобы перемещать ее на текущей высоте.


Скрыть

Щелкните крышу правой кнопкой мыши и выберите «Скрыть» во всплывающем меню. В каркасе скрывается вся крыша. В готовом режиме только крыша половина щелчка правой кнопкой мыши будет скрыта.

Hide All Roofs, выбрав View> Hide> Roofs. или нажмите клавишу R. Показать крыши, выбрав "Просмотр"> "Показать" Все.


Замок

Чтобы заблокировать крышу, чтобы ее нельзя было случайно изменить, щелкните правой кнопкой мыши его и выберите «Заблокировать."Разблокируйте так же.


Размышления

Щелкните крышу правой кнопкой мыши, выберите «Свойства» и задайте отражательную способность в процентах - где зеркало составляет 100%, а коэффициент отражения не равен нулю.

Чтобы включить отражения, см. Правка> Улучшить скорость редактирования> Поворот Отражения или просто нажмите клавишу «M». Зеленая точка рядом с буквой «M» на панели инструментов указывает, что отражения включены.

Примечание. Отражательная способность требует большей мощности рендеринга, потому что plan3D должен повторить рендеринг этого отраженного изображения на столешнице. Для этого необходимо, чтобы plan3D сделать двойной рендеринг. Если у вас медленный компьютер или видеокарта, вам следует возможно отключите отражения при редактировании. См. Правка> Улучшить Отредактируйте скорость для получения дополнительной информации.


Изменить размер площади крыши

Площадь крыши - это фундамент - часть, на которую опирается вершина конструкции.Площадь крыши определяется как прямоугольник, даже если крыша края меняются так, чтобы свисать под ним.

Вы не можете изменить площадь крыши в режиме завершения.

В каркасном режиме отрегулируйте синие ручки. Они сломаются к краям крыши, если приблизиться. Удерживайте нажатой клавишу Shift, если вам нужно отключить щелчок.


Свесы

Создание выступов В готовом режиме перетаскиванием синих маркеров вниз.Чтобы определить подсечение для свеса, щелкните кромки крыши, удерживая нажатой клавишу Ctrl. добавлять и удалять ручки.


Регулировка кромок крыши

Перетащите синие или красные ручки на готовую крышу, чтобы выдвинуть крышу края или стороны. Удерживайте нажатой клавишу Shift, чтобы отключить привязку при перетаскивании.

Определите ширину свесов, удерживая клавишу Ctrl. и щелкнув по краям крыши в режиме готовой крыши (не каркасном). Также используйте клавиша Ctrl для удаления красных маркеров на краях готовых кромок крыши (не каркасный.)

Пример:


Сброс кромок крыши

Если края крыши работают не так, как вы ожидали, а вы хотите чтобы сбросить их и начать заново, щелкните крышу правой кнопкой мыши и выберите «Сбросить» Кромки кровли »


Вальмовые и скатные крыши

Создайте скатные и соединенные крыши, перетащив верхнюю красную ручки внутрь или наружу.

Пример:


Краски и материалы

Наклейте черепицу на крышу, перетащив ее из Справочник.Нанесите потолочные материалы и покрасьте на днища крыш из Справочника тоже. См. Paint и цвета, материалы и текстуры для дополнительной информации.


Вырезать отверстия в крыше

Используйте "Сборка"> "Вырезать отверстие" для вырежьте дыры в крышах.


Установить стену на остроконечную крышу

Вот как добавить точку наверху стены и подогнать ее до пика крыши:

  1. Создать стены и нарисовать крышу на них (рисунок 1).

  2. Удерживайте клавишу Ctrl и наведите указатель мыши на край стены. (Рис. 2.) На курсор со стрелкой, чтобы указать, что вы можете щелкнуть, чтобы добавить к нему точку.


    Рисунок 1. Рисунок 2.

  3. После того, как вы, удерживая Ctrl, щелкните значок наверху стены вы увидите красную ручку в этой точке (Рисунок 3. )

  4. Перетащите красную ручку вверх под козырек крыши, чтобы он встал на место (Рисунок 4.)


    Рисунок 3. Рисунок 4.


Мансардные окна

Мансардные окна можно перетаскивать на крыши из Справочника> Строительные материалы> Окна> Мансардные окна (Velux).

Добавить Потолочные шахты: если у вас есть потолок под мансардным окном, и вы хотите опустить к нему шахту, щелкните правой кнопкой мыши световой люк и выберите «Создать Вал »и тип вала.Щелкните валы правой кнопкой мыши и измените их развальцовку. также.

Шаг окна в крыше: Если вы меняете уклон крыши с помощью мансардных окон Velux, plan3D добавит опору к нему автоматически ниже 15 градусов.


Нечетные типы крыш

Практически любой тип крыши, который нельзя создать с помощью Draw Roof может быть создан с помощью Build> Construct Roof (обычай).


Слуховые аппараты

Слуховые окна могут быть нарисованы на крышах с помощью Сборки> Рисование.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
