Проекты и планировка гаража с баней под одной крышей

Экономия пространства на спланированном дачном участке всегда приветствуется, а если при этом ещё и не приходится отказываться от таких излишеств, как баня 4 на 4 метра, то сразу становится понятно, что совмещение гаражного помещения и бани под одной крышей вполне оправданная мера. Однако ещё на этапе составления плана будущего строения необходимо досконально продумать не только внутреннюю планировку помещения, но и положение данного строения на участке.

Чертеж с размерами и планировка гаража с баней

Ведь здесь под единой конструкцией крыши совмещаются баня, в которую необходимо беспрепятственно попадать из дома, и гараж, куда нужно въезжать на транспортном средстве со стороны улицы. Исходя из этого, необходимо выбрать правильную ориентацию этой комплексной постройки на дачном участке.

Вернуться к оглавлению

Содержание материала

• 1 Преимущества совмещения гаража с баней
• 2 На что стоит обратить особое внимание при совмещении гаража и бани
• 3 Выбираем материал для возведения комплексного строения
  • 3. 1 Древесина
  • 3.2 Кирпич
  • 3.3 Пено- и газобетонные блоки
• 4 Варианты планировки и совмещения бани и гаража

Преимущества совмещения гаража с баней

Прежде, чем говорить о тонкостях совмещения этих, на первый взгляд, несовместимых построек, хотелось бы остановиться на преимуществах этого совмещения, дабы окончательно развеять сомнения читателя по поводу целесообразности данной меры.

Итак, к «плюсам» соседства гаража и бани относятся:

1. При правильном проекте печь, отапливающая баню, может располагаться таким образом, чтобы отдавать своё тепло ещё и в гаражное помещение. Таким образом, будет наблюдаться существенная экономия при отоплении помещений.

   Вариант планировки и расположения печки в бане

2. Очень удобно часть гаражного помещения использовать под хранение запаса дров. И даже, если во время парения вам не хватило поленьев, нет необходимости бежать за ними на улицу, гораздо комфортнее их забрать из тёплого гаража.
3. Нередки случаи, когда такие помещения оборудуются мансардой, и тогда ваш гаражно-банный комплекс перерастает в гостевой домик для отдыха, где можно очень удобно расположить друзей и родных. Как видите, появляется ещё одна возможность расширить функциональность помещения при экономии пространства.

Это основные преимущества объединения гаража и бани, но существует и ряд не таких значимых. Так, например, объединение этих двух помещений позволит принять душ после грязной работы в гараже, не перемещаясь по улице, что особенно удобно в ненастную погоду.

Вернуться к оглавлению

На что стоит обратить особое внимание при совмещении гаража и бани

Итак, если вы уже решились на постройку банно-гаражного комплекса, то при составлении проекта следует учитывать следующие тонкости:

Проект гаража и бани с верандой размером 15х12 метров

1. Обязательным условием совмещения этих двух помещений является обеспечение качественной гидроизоляции.
   Ведь в гараже образуются в большом количестве газы и жидкости, которые будут агрессивно вести себя по отношению к материалу фундамента здания. А для бани характерно наличие высоких температур и влажности, что также неблагоприятно скажется на состоянии основания постройки. Поэтому для того, чтобы продлить срок службы постройки, гидроизолирующий слой в ней должен быть качественным.
2. Также необходимо обеспечить качественную тепло- и гидроизоляцию между помещением гаража и бани. Это связано с тем, что в этих помещениях создаётся высокая разность температур и влажности, что может спровоцировать разрушение шва стены. Для улучшения теплоизоляции между баней и гаражом специалисты рекомендуют возводить не одну, а две стены между ними. Между стенами советуют оставлять ливневую канавку.

   Проект и планировка гаража с баней и мансардой

3. Кроме того, особое внимание следует уделить водоотведению от бани и гаража, а также обеспечению качественного водостока талых и ливневых вод. Это также позволит продлить жизнь фундаменту постройки.

Вернуться к оглавлению

Выбираем материал для возведения комплексного строения

Прежде, чем разрабатывать проект бани с гаражом, необходимо определиться с материалом, из которого это строение будет возводиться. Для этого могут применяться все известные строительные материалы: баня из бруса, кирпич, камень, пено- и газоблоки. Каждый из этих материалов обладает своими преимуществами и недостатками. Остановимся на них подробнее.

Древесина

К «плюсам» древесины можно отнести следующие:

1. экологичность;
2. лёгкость;
3. простота обработки.

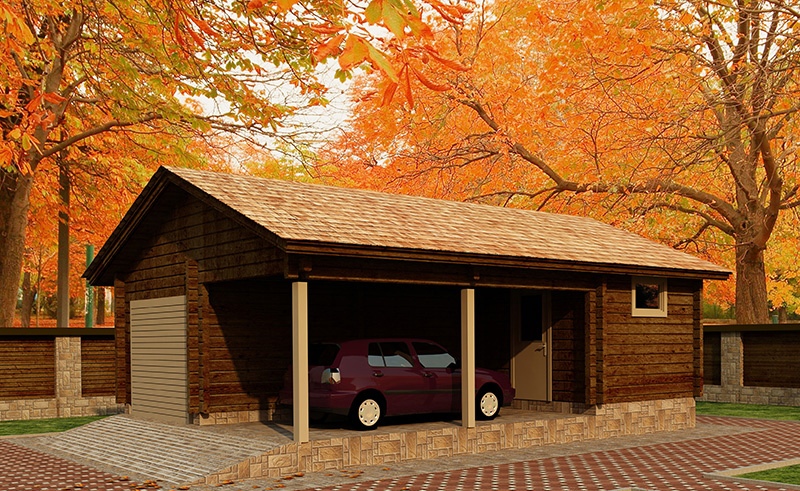

Проект гаража с баней из дерева

Благодаря этим преимуществам проектов деревянных домов, они не требуют мощного основательного фундамента, могут с лёгкостью возводиться своими руками, а также в них создаётся благоприятный микроклимат, положительно влияющий на состояние здоровья и самочувствие человека, что очень важно для банного помещения. Однако существуют у древесины и весомые «минусы», к главному из которых относится высокая пожароопасность.

Как для бани, так и для гаража этот факт не приемлем, а потому при построении деревянного комплекса особое внимание следует уделить обеспечению пожаробезопасности с помощью специальных пропиток.

Вторым недостатком является тот факт, что за древесиной требуется постоянный уход, который заключается в обработке древесины специальными водоотталкивающими, противогрибковыми, инсектицидными пропитками для продления срока службы постройки.

Вариант планировки деревянного гаража с баней и комнатой отдыха

Однако если вы готовы к принятию этих мер по обеспечению безопасности древесины, то проекты деревянных комплексных построек станут для вас идеальным решением.

Кирпич

Кирпич – это классический качественный материал для возведения частных строений. Он обладает высокой степенью пожаробезопасности, теплоёмкости, крепости и надёжности. Дома из кирпича прослужат долгие годы верой и правдой без какого-либо постоянного ухода.

Однако, кирпич – достаточно тяжёлый материал, что влечёт за собой необходимость заливки прочного фундамента. А это увеличит расходы на строительство. Да и сам кирпич – материал достаточно дорогой, поэтому строительство банно-гаражного комплекса из него выйдет затратным.

Кроме всего прочего, строение из кирпича требует дополнительной наружной и внутренней отделки в соответствии с функциональным назначением помещения.

Готовый проект кирпичного гаража с сауной

Пено- и газобетонные блоки

Это достаточно бюджетные строительные материалы, обладающие при этом высокой степенью пожаробезопасности, долговечности, практичности. Пено- и газобетонные блоки весьма лёгкие, поэтому не требуют мощного фундамента. Они обладают хорошими тепло- и звукоизоляционными параметрами.

К минусам можно отнести то, что строения из этих блоков требуют внешней и внутренней отделки с обеспечением качественной гидроизоляции, т. к. пористая структура материала легко сорбирует влагу из атмосферы.

Нередко при совмещении гаража с баней использует и совмещение материалов. Так, например, достаточно популярны проекты, где банная часть здания выполнена из дерева, а гаражная – из кирпича или блоков. План дома из теплоблоков включает наличие двойной стены между баней и гаражом, что позволяет повысить уровень гидро- и теплоизоляции между ними.

Вернуться к оглавлению

Варианты планировки и совмещения бани и гаража

Проект постройки, где будут совмещены баня и гараж, напрямую будет зависеть от потребностей и возможностей хозяев. Предлагаем к рассмотрению два абсолютно разных по своему масштабу и стоимости проекта.

Первый рассчитан на гараж под два автомобиля, планировку бани включающую предбанник, парную, комнату отдыха, душевую и бассейн. Общая площадь такого помещения составляет в среднем 140 кв. м, и здесь речь уже не идёт об экономии пространства на плане земельного участка.

Гараж под две машины занимает 1/3 часть всего помещения, т. е. около 45 кв. м. Здесь же предлагается расположить и мастерскую. Гараж оснащён двумя входами/выходами – один с улицы, второй в банное помещение.

Вариант планировки совмещенного с баней и комнатой отдыха гаража

При переходе из гаража в банную зону, которая также составляет треть всего комплекса, сразу попадаешь в холл, а оттуда можно переместиться на просторную открытую веранду дома или перейти непосредственно в парную. Банная зона включает в себя предбанник (около 6 кв. м), санузел (2,5 кв. м), душевую (3 кв. м), парилку (10-11 кв. м), а также комнату отдыха (около 28 кв. м).

План банной зоны составлен так, чтобы из парилки можно было попасть как в комнату отдыха, так и в бассейн, расположенный с противоположной стороны от парной. Также здесь предусмотрен выход непосредственно на открытую террасу, куда также можно попасть и из зоны бассейна.

И наконец, последнюю треть помещения занимает бассейн общей площадью до 30 кв. м. В этой же части постройки располагают котельную и бойлерную.

Вариант планировки гаража совмещенного с баней и бассейном

Как видите, данный проект не является бюджетным вариантом совмещения гаража и бани, но зато если его снабдить мансардой, где расположить жилые комнаты, то получится роскошный загородный дом для отдыха.

Второй проект относится к малобюджетному, и пригодится для тех, кто планирует сэкономить пространство на небольшом участке 6 соток. Общая площадь предлагаемого проекта составляет 65 кв. м, где 42 кв. м. предлагается отвести под гараж и мастерскую, а остальное под банный комплекс.

Планировка банной части в данном проекте аскетична. Предлагается оборудовать небольшой холл (до 2 кв. м), переходящий в комнату отдыха (функционально объединённую с раздевалкой).

Комнату отдыха предлагается расположить на 10 квадратах. Далее план бани 5х5 содержит парилку (до 10 кв. м) и санузел, объединённый с душевой (общей площадью до 3 кв. м). Здесь также для удобства пользования планируется обеспечить вход в баню с улицы и из гаража.

Как видите, проекты постройки, где совмещены баня и гараж, могут сильно разниться друг от друга. Они могут быть просторными или компактными, баня с мансардой и без, с террасой и без неё, но при этом всё равно быть выгодными её обладателю.

проекты и как построить своими руками с видео

На загородных и дачных участках с небольшой площадью в целях экономии свободного пространства можно объединить гараж и баню в одно помещение. Современные тенденции в строительстве предусматривают множество проектов гаража с баней под одной крышей. Совмещение построек выполняется с учетом ряда требований к подбору материалов и проведению строительных работ.

Содержание

• 1 Особенности совмещенного варианта
• 2 Преимущества
• 3 Недостатки
• 4 Выбор материалов
• 5 Составление проекта
• 6 Строительство гаража с баней своими руками
  • 6.1 Фундамент
  • 6.2 Стены
  • 6.3 Обустройство кровли
  • 6.4 Коммуникации
  • 6.5 Обшивка
• 7 Внутреннее обустройство помещения бани

Особенности совмещенного варианта

При разработке проекта совмещенного варианта необходимо учитывать ряд особенностей.

1. Дополнительная гидроизоляция. Хранимые в гараже транспортные средства и различное оборудование должны быть надежно защищены от проникновения пара и жидкости. При совмещении с баней потребуется создать препятствие между смежными стенами.
2. Выделение площади. Чтобы вместить в помещения все требуемое оборудование и обеспечить удобные условия, следует на этапе планирования рассчитать габариты каждой постройки.
3. Эксплуатация пространства. Разместить входные элементы нужно так, чтобы можно было комфортно заходить внутрь помещений и въезжать на машине с одной из сторон.

Преимущества

Основным достоинством совмещенных построек

Важным преимуществом является и тот момент, что в результате объединения построек владелец получает в распоряжение удобное здание, где может одновременно выполнять бытовые задачи (хранение твердого топлива, не разрушающегося под влиянием влаги, и другие). Также в совмещенных зданиях возможно использовать комплексную сеть инженерных коммуникаций и провести общую отопительную систему.

Недостатки

Минусом размещения совместных гаража и бани является сложность проведения подготовительных и строительных работ. Чтобы с комфортом использовать оба помещения, потребуется составить подробный проект, рассчитать габариты зданий, выбрать подходящие материалы, обеспечить тепло- и гидроизоляцию, поэтапно выполнить строительство конструкций.

Выбор материалов

Чаще всего в качестве основного материала для совмещенных сооружений используется кирпич. Его конкурентными достоинствами являются:

• высокая экологичность;
• способность удерживать тепло;
• защита от чрезмерного нагрева в теплое время года;
• шумоизоляционные свойства;
• длительный срок службы и прочность.

В декоративных целях можно сочетать кирпич с темным деревом либо металлическими конструкциями. Использование нескольких взаимодополняющих стройматериалов создает визуальный эффект единой концепции на всей территории.

Выбирая кровельный материал, рекомендуются приобретать черепицу, которая повторит зонирование планировочной структуры. Сооружение больших кровельных свесов и уникальной балочной системы позволят гармонично вписать банно-гаражный комплекс в общий ландшафт.

Составление проекта

Проектирование совмещенной конструкции выполняется поэтапно. Сначала необходимо определить тип будущего здания. Это может быть пристройка к готовому сооружению либо новая конструкция. Далее определяются габариты общего места и отдельных помещений. Размеры зависят от наличия свободного пространства на участке и индивидуальных предпочтений. Если требуется гараж на 2 машины либо баня с террасой у входа, потребуется заранее обозначить данные нюансы в проекте. Также проектная документация должна содержать следующие пункты:

• планировка расположения на территории;
• схема обустройства фундамента;
• внутренний план здания с разделением на отдельные помещения;
• чертежи кровли;
• размещение инженерных сетей.

Размещение постройки на участке зависит от нескольких факторов. При возведении учитывается расположение других зданий и зеленых насаждений. Независимо от того, будет ли построен крупный комплекс либо мини-сооружение, они не должны мешать текущим конструкциям. Если на территории уже имеется гараж, то проведенные в подвале коммуникации должны быть отражены в проекте, так как это повлияет на размещение здания.

Строительство гаража с баней своими руками

Выполнить подготовительные и монтажные работы по объединению бани и гаража возможно самостоятельно, без привлечения профессиональной бригады. Чтобы возведенные постройки прослужили длительное время и выполняли свое предназначение, необходимо последовательно выполнить стадии работы.

Фундамент

От качества закладываемого фундамента зависит прочность всей постройки. Одним из наиболее распространенных вариантов для банно-гаражного комплекса является армированный ленточный фундамент, для создания которого применяется бетонный раствор. Монолитный фундамент состоит из цельной полосы армированного бетона, которая фиксируется вдоль всего периметра основания.

Подобные конструкции универсальны в использовании, поскольку способны претерпевать существенные колебания грунта и негативные климатические условия.

Фундамент для совмещенных гаража и бани должен иметь в основании бетонную плиту, которая будет формировать всю конструкции вместе с опалубкой. Применение данного строительного способа создает распределенное давление на грунт, что исключает перекос углов постройки и образование трещин в фундаменте.

Чтобы фундамент в течение длительного времени выполнял свое предназначение и не проседал, потребуется предварительно рассчитать ряд параметров. В частности:

• тип почвы и глубина протекания подземных вод;
• уровень нагрузки;
• количество и вид стройматериалов;
• сложность выполнения работ;
• необходимость использования специализированной строительной техники.

Стены

Ключевым определяющим моментом при выборе типа стен для объединенной постройки является наличие банных помещений. По этой причине возникает необходимость обустройства дополнительного защитного слоя на ограждающих конструкциях.

Если в проекте заложена одноэтажная постройка, тогда для возведения стен стоит выбрать стройматериалы с газообразной структурой (например, газо- или пеноблоки). В случае, когда баня пристраивается к имеющемуся зданию, допускается использовать бревенчатую конструкцию либо возвести помещение из клееного бруса. В зависимости от применяемых материалов для возведения стен варьируется перечень дополнительных монтажных работ по защите от проникновения влаги и негативного воздействия атмосферы.

Обустройство кровли

Независимо от того, пристраивается баня к гаражу либо сооружается во внутреннем пространстве, потребуется использовать кровлю. Для пристройки тип крыши рассчитывается с учетом совмещения старых и новых ограждающих конструкций. Для нового объекта устройство кровельного покрытия определяется на основе единого проекта гаража, бани и других помещений.

В декоративных целях кровля должна гармонировать по своему исполнению и внешним характеристикам с остальными зданиями на участке. В противном случае возникнут эстетические нарушения и неудобства в эксплуатации сооружения.

Коммуникации

В большинстве случаев возведение банно-гаражного комплекса проводится на участке, где уже находится жилая постройка с инженерными коммуникациями. Обустраивая в помещениях гидроизоляцию, необходимо выполнить подключение к канализации, водопроводу и электросети. Подключение ко всем объектам предварительно отражается и рассчитывается в проектной документации.

Обшивка

Совмещенная баня с гаражом нуждается в обшивке теплоизоляционным материалом с наружной стороны. Для этой цели применяется пенопласт, при помощи которого можно быстро выполнить работу с минимальными затратами. Процесс обшивки выполняется следующим образом:

1. С поверхности стен счищают пыль и грязь, после чего обрабатывают грунтовкой. Рекомендуется использовать грунтовку глубокого проникновения и наносить ее в несколько слоев.
2. В основании стен фиксируют продольные опорные рейки. Элементы выполняют функцию опоры для первого ряда пенопласта.
3. На поверхность утеплительного материала наносят клеевой раствор, используя шпатель с зубьями, прижимая пенопласт к стене с небольшим давлением. Укладка выполняется по направлению снизу вверх.

Внутреннее обустройство помещения бани

Объединенная с гаражом баня должна обладать качественной внутренней теплоизоляцией. Защитным слоем изнутри покрывают пол, потолок и стены. Особое внимание стоит уделить обработке потолка, поскольку весь горячий воздух и пар поднимаются наверх.

Основными материалами для утепления являются пенотерм и минеральная вата. Пенотерм представляет собой фольгированный утеплитель, произведенный на основе полипропилена. Материал выпускается только в форме рулонов и может применяться для утепления помещения и защиты от проникновения влаги.

Первым этапом внутреннего обустройства бани является формирование каркаса из древесины для закладывания минеральной ваты. Для каркаса используются деревянные рейки, которые фиксируются к стенам при помощи дюбелей. Минвата укладывается между брусьями каркаса и сокращает потери тепла. Чтобы утеплитель оставался на месте, следует закрепить его строительным степлером либо шурупами. Листы утеплителя укладываются внахлест, а стыковочные места покрываются двусторонним скотчем.

На заключительном этапе утепления выполняется обработка пола. Если пол сделан из бетонной смеси, то он предварительно очищается от грязи и покрывается несколькими слоями грунтовки глубокого проникновения. Далее проводятся действия, аналогичные утеплению стен, только вместо фольгированного материала используется плотная строительная пленка, защищающая минвату от влаги. После завершения утепления остается установить печь, облагородить вентиляционные проемы и выполнить декоративные работы.

ДОМАШНЯЯ САУНА ВНУТРИ ВАШЕГО ДОМА

Места в обычном доме, идеально подходящие для установки внутренней сауны, включают подвалы, гаражи, неиспользуемые комнаты или углы, ванные комнаты и туалеты. Несколько замечаний по установке сауны в подвале:

ПОДВАЛ

Установка внутренней сауны в подвале экономит жилую площадь, создает убежище вдали от остальной части дома, но все же в непосредственной близости, и обеспечивает уединение для сауны обитатель. Несколько замечаний по установке сауны в подвале:

• Не устанавливайте домашнюю сауну в подвале, если существует проблема с сыростью. Сауна должна быть установлена ​​в сухом помещении с ровным полом.

• Не беспокойтесь, если ваш подвал не отапливается и в нем намного холоднее, чем в остальной части вашего дома. Как крытые, так и открытые сауны спроектированы таким образом, чтобы выдерживать резкие перепады температур.

• Если зимой в вашем подвале очень холодно, вы можете ожидать, что время прогрева будет немного больше, чем в саунах в помещениях с регулируемой температурой.

• Размещение сауны в углу улучшит теплоизоляцию, так как две уже существующие стены будут удерживать часть холодного воздуха.

• Измерьте площадь, которую вы выбрали для своей сауны, прежде чем выбирать, какую сауну приобрести. Таким образом, вы избежите покупки слишком большой сауны или сауны неправильной формы для помещения, а также необходимости переосмысливать весь свой план на лету.

• Сауны с электрическими печами и инфракрасные сауны — лучший выбор для этого помещения.

• Наймите профессионала для монтажа электропроводки теплогенератора сауны.

ГАРАЖ

Выбор установки вашей сауны в гараже соответствует большинству перечисленных выше пунктов для установки в подвале, но у гаражей есть несколько дополнительных преимуществ, таких как дополнительное пространство, много воздуха, что означает минимальную потребность в вентиляции и тот факт, что вы можете просто поставить поддон для сбора конденсата из сауны, вместо того, чтобы устанавливать слив.

НАВЕРХУ

Если у вас наверху есть идеальная маленькая неиспользуемая комната, ничто не мешает вам использовать ее для сауны. Готовые сауны легкие и легко собираются.

НАПОЛЬНЫЕ ВАРИАНТЫ

Внутренние сауны можно размещать практически на любой поверхности пола, за исключением, как упоминалось выше, коврового покрытия. Мало того, что размещение сауны на ковре может привести к пожару, ее также будет практически невозможно поддерживать в чистоте. Влага, пот и грязь с ваших ног будут собираться на ковровом покрытии, вызывая долговременное окрашивание и обесцвечивание, и если вы когда-нибудь захотите переместить свою сауну, на ковре останутся неприглядные вмятины.

• Бетон

• Плитка

• Ламинат

• Керамика

• Винил

Внутренние сауны строятся для размещения на полу, но если вам не нравится внешний вид вашей сауны с тем же полом, что и остальная часть помещения, существует множество вариантов украшения площади вашей сауны, например, один из наши напольные комплекты для сауны.

Культура сауны: оазис на крыше (и луг с полевыми цветами) в Миннесоте

С приближением зимы я готовлюсь принять холод с помощью горячих источников, паров и холодных купаний, учась у культур, которые делают это лучше всего.

Как, например, жители Миннесоты.

Когда Стефани Мьюзик и ее муж Мэтт наняли Джоди Макгуайр из Миннеаполиса из Sala Architects для создания нового гаража рядом с их домом, включающего место для мини-пивоварни, мастерской и места для хранения велосипедов, было вполне уместно, что они добавили сауна для выветривания долгих зим. Умело он расположен на зеленой крыше нового строения, в окружении естественного луга для максимальной тишины.

Взгляните (и сделайте заметки):

Фотография Gaffer Photography. Вверху: благоустроенная крыша над недавно построенным гаражом. Весь дизайн, как написала Стефани в гостевом блоге, «позволяет нам продолжать заниматься нашими общими увлечениями, начиная с охраны окружающей среды (ливневые стоки с нашего участка в конечном итоге попадают в озеро Нокомис, и, как утверждают основатели Друзей озера Нокомис, , мы хотели бы подать хороший пример) к пивоварению (в «гаражном» пространстве внизу есть небольшая мини-пивоварня) к пчеловодству (видите улей в левом нижнем углу?)». Вверху: кедр дорожка ведет от входа на крышу к сауне, с обеих сторон которой растут местные полевые цветы. Материалы для зеленой крыши были получены от Omni Ecosystems, которую Стефани выбрала из-за ее почвоведческого подхода к созданию легкой, не требующей особого ухода зеленой крыши. Вверху: сауна находится в дальнем конце луга на крыше. Это сделано из кедра, который получил от домовладельцев и их друзей обработку shou sugi ban. Вверху: внутри сауны. и в волшебный лес », по словам архитекторов. Вверху: команда взяла местные растения от Landscape Alternatives, в том числе, как написала Стефани: «пальмовая осока, просо, индийская трава, голубая трава, водосбор, астра коротколистная, дикий лук прерий, молочай обыкновенный, молочай мутовчатый, кремовый дикий индиго, горная мята, черноглазая Сьюзан, степной клещ и бабочка-сорняк (1-дюймовые вилки)».

«Затем все пространство было засеяно степной овальной осокой, равнинной овальной осокой, июньской травой, степной падухой, вересковой астрой, кремовым ложным индиго, мохнатым пенстемоном, белым тысячелистником, люцерной, степным клевером, песчаной прицветниковой осокой, канадской дикой рожью, овсяная грама, небесно-голубая астра, кустарниковый клевер, грубая пылающая звезда, горная мята, золотарник и паутинник Огайо», — добавила она.

Чтобы узнать больше о проекте, обратитесь в Sala Architects.
