Инструкция по раскладке плит перекрытия

Перед тем как перейти к раскладке пустотных плиты, необходимо понимать какие бывают плиты и как их изготавливают.

Какие плиты используют в частном домостроении:

По номенклатуре ГОСТ существует много разновидностей и типов сборных плит для разных целей. Я не буду про все рассказывать, так как в этом нет потребности. При проектировании индивидуальных жилых домов мы в основном используем пустотные железобетонные плиты с маркировкой ПК и ПБ толщиной 220 мм.

Размеры сборных железобетонных плит перекрытия:

Ширина

Стандартная ширина плит ПК: 1000 мм, 1200 мм, 1500 мм. По гост есть и другая ширина, но мы рассматриваем только те плиты, которые легко купить у любого производителя.

Стандартная ширина плит ПБ: 1200 мм, 1500 мм.

Длина

Плиты ПК с шагом 300 мм по длине. Минимальная длина от 1,6 м (на практике от 2,4 м) до 7,2 м

Плиты ПБ выпускаются с шагом 100 мм.

Длина от 2 и до 9 м при толщине 220 мм и до 12 метров при толщине плиты 300 мм.

Толщина

Для частного домостроения применяют плиты толщиной 220 мм. Существуют облегченные плиты с толщиной 140 мм, но их не так просто найти. Плиты ПБ более 9 метров выпускают с толщиной 300 мм.

расшифровка маркировка плиты: ПК-45-12-8

ПК — плита круглопустотная

45 — длина 45 дециметров или 4,5 метра

12 — ширина 12 дециметров или 1,2 метра.

8 — распределенная нагрузка на плиту без учета собственного веса 800 кг. на метр.

Нагрузка на плиты перекрытия:

Для частного домостроения применяют плиты с нагрузкой 800 кг на метр квадратный — обозначается цифрой 8 маркировке плиты. Плиты ПБ выпускаются также с нагрузкой 1250 кг на метр квадратный — цифра 12,5 в конце маркировки плиты

Обратите внимание нагрузка распределенная, а не точеная. Это значит на плиты мы не можем ставить тяжелые конструкции, которые имеют маленькую площадь опирания, но большой вес: колонны, тяжелое оборудование, тяжелые кирпичные камины и т. д.

Плиты ПК или ПБ? в чем отличия:

Данные типы плит отличаются способом изготовления. Плиты ПК заливаются в формы, а плиты ПБ изготавливаются безопалубочным методом, то есть без использования готовых форм. Отличается немного и армирование плит: в ПК используется арматура, в ПБ стальные канатики. Но это не влияет на несущую способность плиты. Высота плит одинаковая. Для индивидуального домостроения это 220 мм (бывает и 140 мм так называемые плиты ПНО).

Плиты с маркировкой ПК

Плиты круглопустотные, изготавливаются в формах. В форму устанавливается арматура и заливается бетоном, после затвердевания получившееся изделие извлекается.

форма для плит ПК

Так как размеры форм фиксированные, то выбирать плиты лучше по прайс-листу изготовителя. Многие наши заказчики думают, что плиты имеют фиксированную длину равную 6 метрам, но это не так. Плиты ПК имеют длину от 1,6 метра до 7,2 метров.

В прайс-листах продавцов мы увидим названия плита ПК 45-12-8. Это означает : плита круглопустотная длиной 4,5 метра, шириной 1,2 метра, выдерживает нагрузку 800 кг на 1 метр квадратный.

Плиты ПК у производителей могут быть записаны ПК, 1ПК, 2ПК — отличия в диаметре отверстий, но для частного дома нет большой разницы, какого диаметра будут отверстия, поэтому, выбирайте любые плиты, какие вам наиболее доступны. Также по ГОСТ есть разная нагрузка для таких плит, но на практике в основном это 800 кг/м.кв.

пример прайса плиты ПК

Плиты с маркировкой ПБ:

Плита без опалубочного формования. На всю длину цеха завода натягиваются канаты из металла, заливает бетоном более высокой марки, чем у плит ПК и после затвердевания нарезают, на плиты нужной длинны.

изготовление плиты ПБ

Такие плиты раньше стоили дороже, чем плиты ПК, так как необходимо дорогостоящее оборудование, но сейчас плиты ПБ стали стоить одинаково с плитами ПК, ведь производительность таких заводов намного выше, а самих заводов стало больше. Так как плиты режутся, то некоторые заводы осуществляют нарезку плит и под эркеры по вашим размерам. В своих проектах мы делаем пока раскладку из плит ПК, так как не во всех городах также просто купить плиты ПБ как в Екатеринбурге, Москве или других крупных городах, но в примечаниях прописываем, что возможна замена на плиты ПБ.

плиты ПБ пример прайса

Правила укладки пустотных плит перекрытия (как ПБ так и ПК):

Плиты могут опираться только по двум сторонам. Допустимое боковое опирание плиты — 50мм, но лучше его избегать.
У плит только нижнее рабочее армирование, поэтому недопустима точечная нагрузка (стойки и колонны нельзя ставить на плиту)
Недопустимо опирание плиты на 3 стены. (На языке упрощенной теоретической механики: плита рассчитана как балка, и если посмотреть ее эпюру, то увидим самый большой изгиб в центре плиты, но если подставим третью стену под этим изгибом, то изменим эпюру и возникнет необходимость в верхнем рабочем армировании, которого нет в пустотных плитах)

Минимальное опирание плиты 90 мм, максимальное 250 мм. Многие считают, что лучше опирать плиту на всю толщину стены, площадь опоры ведь получается больше, но в реальности, опирая плиту более 250 мм вы делаете только хуже. (На языке упрощенной теоретической механики: вместо «шарнира», вы получаете «заделку», появляется дополнительная сила, которая называется «момент» , она требует верхнего армирования, которое у пустотной плиты отсутствует, вернее отсутствует рабочее армирование и присутствует капельку конструктивного армирования)
Инструкция раскладки плит перекрытия

Некоторые правила из практики:

Плиты умеют разную длину, но лучше использовать до 6 метров, тогда не потребуются для перевозки длинномеры. Длинномеры дороже и не к каждому участку могут подъехать.

Если на участке газовая труба проходит поверху и расположена низко, лучше отказаться от плит перекрытия или поднимать газовую трубу, чтобы была возможность для подъезда строительной техники.
Летом заказывайте плиты заранее. В разгар сезона могут быть очереди, вам придется ждать. В конце осени, зимой и в начале весны проблем нет -привозят, когда попросите.
Планировку дома сразу разрабатывайте с учетом раскладки плит перекрытия еще на этапе эскиза, это позволит избежать множества монолитных участков.

Пример раскладки плит:

Раскладка плит перекрытия: Как не допустить ошибок при раскладке плит. Видео:

Преимущества пустотных плит перед другими типами перекрытий:

— высокая скорость. Один этаж небольшого дома перекрывается за один день и можно вести кладку стен дальше.Для сравнения — монолитный бетон набирает марку 28 дней при температуре 20 градусов. Нагружать монолитное перекрытие понемногу можно раньше, но ждать все равно придется более 1 дня.

— огнестойкие (предел огнестойкости 1 час)

— перекрытия из сборных плит на 20-30% дешевле, чем монолитное перекрытие (но деревянные балки все-таки будут самым дешевым вариантом)

— низкая трудоемкость. Плиты привез и раскидал (не надо долго вязать каркасы).

— плита изготовлена на заводе, поэтому вам не надо следить за тем как связали арматурные каркасы и не надо приглашать квалифицированную бригаду монолитчиков, чтобы быть уверенным, что перекрытие выдержит нагрузку.

— плиты достаточно легкие и вполне подойдут для частного дома (вес 1 кв. метра сборной пустотной плиты примерно в два раза меньше веса 1 кв.м. монолитной железобетонной плиты той же толщины)

— высокая жесткость, прочность и долговечность, в сравнении с деревянными перекрытиями.

Недостатки сборных пустотных плиты:

— кривая поверхность плиты (необходимо делать натяжные или подвесные потолки, чтобы скрыть это).

— плиты штучный материал, поэтому между ними есть стыки или швы, которые невозможно заштукатурить на потолке.

— достаточно дорого стоят в сравнении с деревянным перекрытием (но дома с железобетонными перекрытиями быстрее и дороже продаются, чем с деревянными балками).

— в плитах нельзя вырезать отверстия. Для того чтобы выполнить отверстия необходимо устройство монолитных участков, а это дополнительное усложнение.

Готовые проекты домов с плитами перекрытия:

Проект двухэтажного дома с полноценным вторым этажом Д110

Проект двухэтажного дома с мансардным вторым этажом С118

Проект квадратного дома с мансардным этажом М142

Расчет плиты перекрытия

Добавил:

Upload Опубликованный материал нарушает ваши авторские права? Сообщите нам.

Вуз:

Предмет:

Файл:

=жбк!=.docx

Скачиваний:

Добавлен:

Размер:

2.17 Mб

Скачать

Блок: 1/2 | Кол-во символов: 567
Источник: https://StudFiles.net/preview/2855527/

Преимущества устройства монолитного перекрытия

Монолитные железобетонные перекрытия причисляют к категории самых надежных и универсальных стройматериалов.

по данной технологии возможно перекрывать помещения практически любых габаритов, независимо от линейных размеров сооружения. Единственное при необходимости перекрыть больших пространств возникает необходимость в установке дополнительных опор;
они обеспечивают высокую звукоизоляцию. Несмотря на относительно небольшую толщину (140 мм), они способны полностью подавлять сторонние шумы;
с нижней стороны поверхность монолитного литья – гладкая, бесшовная, без перепадов, поэтому чаще всего подобные потолки отделывают только при помощи тонкого слоя шпаклевки и окрашивают;
цельное литье позволяет возводить выносные конструкции, к примеру, создать балкон, который составит одну монолитную плиту с перекрытием. Кстати, подобный балкон значительно долговечнее.

К недостаткам монолитного литья можно отнести необходимость использования при заливке бетона специализированного оборудования, к примеру, бетономешалок.

Внимание!

Устраивать монолитное перекрытие в доме из газобетона можно исключительно после установки дополнительных опор из бетона или железа. Что же касается деревянных построек, то использование такого типа литья запрещено.

Для конструкций из легкого материала типа газобетона больше подходят сборно-монолитные перекрытия. Их выполняют из готовых блоков, к примеру, из керамзита, газобетона или других аналогичных материалов, после чего заливают бетоном. Получается, с одной стороны, легкая конструкция, а с другой – она служит монолитным армированным поясом для всего строения.

Блок: 2/6 | Кол-во символов: 1655
Источник: http://stylekrov.ru/raschet-monolitnoj-plity-perekrytiya.html

Калькулятор

Сервис бесплатной оценки стоимости работы

Заполните заявку. Специалисты рассчитают стоимость вашей работы
Расчет стоимости придет на почту и по СМС

Номер вашей заявки

Прямо сейчас на почту придет автоматическое письмо-подтверждение с информацией о заявке.

Оформить еще одну заявку

Блок: 2/2 | Кол-во символов: 308
Источник: https://StudFiles. net/preview/2855527/

Как чертить план перекрытий и покрытий

Первое, что необходимо для того чтобы чертить план перекрытий и покрытий, за основу нужно взять план здания без перегородок, внутренних размеров и других элементов.

Далее необходимо разместить несущие элементы перекрытий на несущих стенах в соответствии с существующими нормами, к примеру, сборные плиты перекрытий необходимо опирать на две несущие стены с перекрытием в 15 см на каждой стене.

При раскладке несущих элементов перекрытия, вы увидите, что подбор их ширины также важен, как и длины. Используя разные по ширине плиты, можно избежать образования больших участков недоборов.

Дело проще обстоит с монолитными перекрытиями, так как под них нет необходимости выбирать плиты из сортаментов сборных элементов.

Блок: 3/15 | Кол-во символов: 755
Источник: https://astgift.ru/raschet-plity-perekrytija/

Шаг 2. Проектируем геометрию плиты

Теперь рассмотрим такие основные понятия, как физическая и проектная длина плиты. Т.е. физическая длина перекрытия может быть любой, а вот расчетная длина балки уже имеет другое значение. Ею называют минимальное расстояние между наиболее удаленными соседними стенами. По факту физическая длина плиты всегда длиннее, чем проектная длина.

Вот хороший видео-урок о том, как производится расчет монолитной плиты перекрытия:

Важный момент: несущий элемент плиты может быть как шарнирная бесконсольная балка, так и балка жесткого защемления на опорах. Мы будем приводить пример рассчета плиты на безконсольную балку, т.к. такая встречается чаще.

Чтобы рассчитать всю плиту перекрытия, нужно рассчитать ее один метр для начала. Профессиональные строители используют для этого специальную формулу, и приведет пример такого расчета. Так, высота плиты всегда значится как h, а ширина как b. Давайте рассчитаем плиту с такими параметрами: h=10 см, b=100 см. Для этом вам нужно будет познакомиться с такими формулами:

Дальше – по предложенным шагам.

Блок: 3/6 | Кол-во символов: 1068
Источник: https://KrovGid.com/proekt/raschet-plity-perekrytiya.html

Калькулятор расчета монолитного плитного фундамента

Однако при их использовании необходимо производить расчет арматуры, а также подбирать нужную марку бетона.

По окончании расположения несущих элементов на стенах здания переходят к нанесению обозначений и размеров. К первым можно отнести обозначения монолитных участков, наименование сборных плит перекрытия, выпуски арматуры и другое. Наносимые размеры существенно не отличаются от размеров на плане дома. Они показывают расстояние между осями, габаритные размеры и расстояние по контурам.

Блок: 4/15 | Кол-во символов: 544
Источник: https://astgift.ru/raschet-plity-perekrytija/

Шаги черчения плана перекрытия и покрытия

Обратите внимание на план несущих стен, предоставленный снизу. Мы видим, что все стены не без проемов. Это важный момент. На этом этапе уже у здания должны быть перемычки над проемами.

Использование плана здания без перемычек затруднит процесс раскладки плит перекрытий.

Раскладку плит перекрытий на план дома необходимо начинать с одного из краев. Целесообразность того или иного варианта раскладки необходимо определять по количеству монолитных участков — их должно быть как можно меньше.

Доходя до мест, где невозможно установить плиты, необходимо остановиться и продолжить раскладку непосредственно после этого участка плана перекрытий (на чертеже снизу обозначен красной вертикальной линией).

Участки недоборов, то есть, участки, которые остались незакрытыми плитами перекрытий, необходимо замоноличивать.

После того, как плиты перекрытий установлены над одной из частей плана, необходимо переходить к другой и так далее, до полного завершения составления плана перекрытий.

Вычерчивание планов перекрытия с балочными перекрытиями, монолитными железобетонными, панельными имеют общую последовательность с составлением плана перекрытий, указанного выше. 2) / 8 = 1800 кг/м.

Необходимо знать, что расчет железобетонной арматуры по предельным усилиям согласно СП и СНиП основывается на следующих расчетных предпосылках:

Схема пустотелой армированной плиты перекрытия

Сопротивление бетона растяжению следует принять равным 0. Подобное допущение производится на том основании, что сопротивление бетона растяжению гораздо меньше сопротивления растяжению арматуры (ориентировочно в 100 раз), следовательно, в растянутой зоне конструкции из железобетона могут образовываться трещины из-за разрыва бетона. Таким образом на растяжение в нормальном сечении работает только арматура.
Сопротивление бетона сжатию следует принять равномерно распределенным по зоне сжатия. Оно принимается не более расчетного сопротивления Rb.
Растягивающие максимальные напряжения арматуры следует принимать не более, чем расчетное сопротивление Rs.

Чтобы не допускать эффект образования пластического шарнира и обрушения конструкции, которое возможно при этом, соотношение E высоты сжатой зоны бетона у к расстоянию от центра тяжести арматуры к верху балки h0, E = y/h0, должно быть не более, чем предельное значение ER. Предельное значение должно определяться по следующей формуле:

ER = 0.8 / (1 + Rs / 700).

Это эмпирическая формула, которая основывается на опыте проектирования конструкций из железобетона. Rs — расчетное сопротивление арматуры в МПа. Однако стоит знать, что на данном этапе с легкостью можно обойтись и таблицей граничных значений относительной высоты сжатой зоны бетона.

Блок: 6/10 | Кол-во символов: 1891
Источник: https://1popotolku.ru/perekrytie/raschet-plity-perekrytiya.html

Пример расчета монолитной плиты перекрытия в виде прямоугольника

Очевидно, что в подобных конструкциях момент, действующий по отношению к оси абсцисс, не может равняться его значению, относительно оси аппликат. Причем чем больше разброс между ее линейными размерами, тем больше она будет похожа на балку с шарнирными опорами. Иначе говоря, начиная с какого-то момента, величина воздействия поперечной арматуры станет постоянной.

На практике неоднократно была показана зависимость поперечного и продольного моментов от значения λ = l2 / l1:

при λ > 3, продольный больше поперечного в пять раз;
при λ ≤ 3 эту зависимость определяют по графику.

Допустим, требуется рассчитать прямоугольную плиту 8х5 м. Учитывая, что расчетные пролеты это и есть линейные размеры помещения, получаем, что их отношение λ равно 1.6. Следуя кривой 1 на графике, найдем соотношение моментов. Оно будет равно 0.49, откуда получаем, что m2 = 0.49*m1.

Далее, для нахождения общего момента значения m1 и m2 необходимо сложить. В итоге получаем, что M = 1.49*m1. Продолжим: подсчитаем два изгибающих момента – для бетона и арматуры, затем с их помощью и расчетный момент.

Теперь вновь обратимся к вспомогательной таблице, откуда находим значения η1, η2 и ξ1, ξ2. Далее, подставив найденные значения в формулу, по которой вычисляют площадь сечения арматуры, получаем:

Fa1 = 3.845 кв. см;
Fa2 = 2 кв. см.

В итоге получаем, что для армирования 1 пог. м. плиты необходимо:

продольная арматура:пять 10-миллиметровых стержней, длина 520 -540 см, Sсеч. – 3.93 кв. см;
поперечная арматура: четыре 8-миллиметровых стержня, длина 820-840 см, Sсеч. – 2.01 кв.см.

Блок: 6/6 | Кол-во символов: 1724
Источник: http://stylekrov.ru/raschet-monolitnoj-plity-perekrytiya.html

Расчет железобетонной монолитной плиты перекрытия

Железобетонные монолитные плиты перекрытия, несмотря на то, что имеется достаточно большое количество готовых плит, по-прежнему востребованы. Особенно если это собственный частный дом с неповторимой планировкой, в котором абсолютно все комнаты имеют разные размеры либо процесс строительства ведется без использования подъемных кранов.

Монолитные плиты достаточно востребованы, особенно в строительстве загородных домов с индивидуальным дизайном.

В подобном случае устройство монолитной железобетонной плиты перекрытия дает возможность значительно сократить затраты денежных средств на приобретение всех необходимых материалов, их доставку либо монтаж. Однако в данном случае большее количество времени может уйти на выполнение подготовительных работ, в числе которых будет и устройство опалубки. Стоит знать, что людей, которые затевают бетонирование перекрытия, отпугивает вовсе не это.

Заказать арматуру, бетон и сделать опалубку на сегодняшний день несложно. Проблема заключается в том, что не каждый человек может определить, какая именно арматура и бетон понадобятся для того, чтобы выполнить подобные работы.

Данный материал не является руководством к действию, а несет чисто информационный характер и содержит исключительно пример расчета. Все тонкости расчетов конструкций из железобетона строго нормированы в СНиП «Железобетонные и бетонные конструкции. Основные положения», а также в своде правил СП «Железобетонные и бетонные конструкции без предварительного напряжения арматуры».

Монолитная плита перекрытия представляет собой армированную по всей площади опалубку, которая заливается бетоном.

Касательно всех вопросов, которые могут возникать в процессе расчета железобетонных конструкций, следует обращаться именно к данным документам. В данном материале будет содержаться пример расчета монолитного железобетонного перекрытия согласно тем рекомендациям, которые содержатся в данных правилах и нормах.

Пример расчета железобетонной плиты и любой строительной конструкции в целом будет состоять из нескольких этапов. Их суть — подбор геометрических параметров нормального (поперечного) сечения, класса арматуры и класса бетона, чтобы плита, которая проектируется, не разрушилась под воздействием максимально возможной нагрузки.

Пример расчета будет производиться для сечения, которое перпендикулярно оси х. На местное сжатие, на действие поперечных сил, продавливание, на кручение (предельные состояния 1 группы), на раскрытие трещин и расчет по деформациям (предельные состояния 2 группы) производиться не будут. Заранее стоит предположить, что для обыкновенной плоской плиты перекрытия в жилом частном доме подобных расчетов не требуется. Как правило, так оно и есть на самом деле.

Следует ограничиться лишь расчетом нормального (поперечного) сечения на действия изгибающего момента. Те люди, которым не нужно давать пояснения касательно определения геометрических параметров, выбора расчетных схем, сбор нагрузок и расчетных предпосылок, могут сразу перейти к разделу, в котором содержится пример расчета.

Блок: 2/10 | Кол-во символов: 3074
Источник: https://1popotolku.ru/perekrytie/raschet-plity-perekrytiya.html

Смета стоимости монолитной плиты

Среди преимуществ способа нужно отметить простоту и высокую скорость проведения монтажных мероприятий. Нужно отметить, что продукция бывает пустотной и монолитной, но в каждом случае гарантируются высокий уровень надежности, стойкости к огню и влаге. Сборные плиты идеально подходят для создания пролетов, отличающихся простой геометрической формой.

Монолитные плиты могут устанавливаться на определенном месте с помощью опалубки, бетонной заливке, армирования. Данная методика успешно используется, если пролеты здания обладают сложной геометрической формой. Предполагается, что схема армирования монолитного перекрытия при таком раскладе должна разрабатываться с помощью специалиста, который поймет, как нужно настилать арматуру по всему пространству дома.

Конструкция должна устанавливаться на несущие стены здания, причем минимальная ширина опирания должна достигать 120 миллиметров при толщине используемой плиты не больше 100 миллиметров.

Сборно-монолитные плиты представлены изделиями, которые создаются в заводских, а также в домашних условиях. Данный метод идеально зарекомендовал себя даже при пролетах, отличающихся сложной геометрической формой. Сборно-монолитные плиты позволяют гарантировать надежность, жесткость, стойкость возводимого здания.

Продукция Terifa представляет собой достойную замену прежним перекрытиям. Terifa состоят только из сборных частей, отличающихся высоким уровнем прочности. Предполагается возможность проведения работ по возведению подобных конструкций без подъемных кранов и создания опалубки.

Блок: 8/15 | Кол-во символов: 1569
Источник: https://astgift.ru/raschet-plity-perekrytija/

Армирование монолитных плит перекрытия: основные задачи

Почему нужно проводить армирование плит? Какие основные задачи оказываются достигнутыми благодаря соответствующим строительным мероприятиям?

Монолитные плиты в последнее время становятся все более востребованными. Без них невозможно представить современное строительство, которое существенно упрощается и ускоряется. Среди преимуществ используемой продукции нужно отметить долговечность, влагостойкость и огнеупорность. В результате предполагается возможность для создания теплых перекрытий, которые будут гарантированно защищать жилые помещения от ветра и сильного холода.

Однако понимание физики определяет необходимость армирования монолитной конструкции. Итак, почему требуется позаботиться об армировании? Все обусловлено неправильным распределением нагрузки, которая становится излишней даже для самого крепкого, прочного бетона.

В каждом случае поперечное армирование плиты перекрытия позволяет укрепить создаваемую конструкцию, продлевая срок ее эксплуатации. В большинстве случаев процесс протекает с применением арматуры, диаметр которой составляет от восьми до четырнадцати миллиметров. Кроме того, предполагается создание каркаса, который устанавливается внутри бетонной плиты. Визуально используемый каркас напоминает решетку, причем расстояние между установленными прутьями может быть разным. 2 / 23.

Для частных случаев можно получить некоторые определенные значения:

Плита в плане 6х6 м — Mx = My = 1.9тм.
Плита в плане 5х5 м — Mx = My = 1.3тм.
Плита в плане 4х4 м — Mx = My = 0.8тм.

При проверке прочности считается, что в сечении имеется сжатый бетон сверху, а также растянутая арматура снизу. Они способны образовать силовую пару, которая воспринимает моментное усилие, приходящее на нее.

Блок: 10/10 | Кол-во символов: 1122
Источник: https://1popotolku.ru/perekrytie/raschet-plity-perekrytiya.html

Армирование плиты перекрытия: основные преимущества

Современная методика, которая открывает новые возможности в строительстве, обладает важными преимуществами.

Отсутствует необходимость в поиске тяжелой техники, а точнее – кранов.
Присутствует возможность для успешного возведения конструкции любой формы.
Перекрытие может порадовать высоким уровнем прочности, стойкостью к любым внешним факторам.
Для армированной плиты в качестве опор могут использоваться дополнительные конструкции, например, стены и колонны.
Можно проводить армирование монолитной плиты для зданий, где влажность достигает 60%. Если же на внутренних стенах присутствует пароизоляция, влажность в помещении может составлять 75%.
Гарантируется оптимальный уровень звуковой изоляции.

Блок: 10/15 | Кол-во символов: 752
Источник: https://astgift.ru/raschet-plity-perekrytija/

Как армировать монолитную плиту: основные правила

Перед проведением запланированных мероприятий нужно принимать во внимание важные правила. В обязательном порядке нужно руководствоваться технологическим планом, который определяет конечный результат.

Предполагается возможность использования напряженной сетки, включающей в себя высокопрочные канаты. Предполагается возможность использования сетки для армирования конструкций, которые перекрывают пролеты и с длиной больше 8 метров.
Для армирования можно использовать обычные сварочные сетки, которые включают в себя прутья с диаметром свыше 6 миллиметров. Расстояние между подобными прутьями не должно превышать 60 сантиметров.
Толщина платформы и ширина создаваемого перекрытия являются взаимосвязанными. Армирование монолитной плиты должно осуществляться на основе прутьев только, если толщина платформы будет меньше ширины перекрытий. По данной причине перед проведением строительных мероприятий нужно проводить расчет.
Толщина платформы меньше пятнадцати сантиметров позволяет использовать только однослойной армирование плиты перекрытия. При большей толщине присутствует возможность создания двух слоев, благодаря чему конструкция приобретет оптимальные технические характеристики.
Для заливки арматуры нужно использовать жидкий бетон. Идеальный вариант – это бетон марки М200. В противном случае используемые материалы не смогут обрести оптимальную прочность.
Предполагается проведение расчета для того, чтобы гарантировать создание правильной конструкции с оптимальными зонами усиления. Специальная обработка требуется для мест, которые касаются с опорами конструкции, отверстиями, серединой плитой, предполагают наличие скопления нагрузок.
Вспомогательное армирование перекрытий используется, прежде всего, только для отверстий, основное – на полноценной основе. Несмотря на это, расчет опалубки нужно выполнять на всю длину конструкции.

Блок: 11/15 | Кол-во символов: 1896
Источник: https://astgift.ru/raschet-plity-perekrytija/

Схема армирования плиты перекрытия: что нужно знать?

В настоящее время схема армирования может быть разной, но при этом принцип всегда оказывается классическим:

Арматура в верхней и нижней части плиты.
Армирование для перераспределения нагрузки на конструкцию.
Подставки для катанки.

В дальнейшем схема армирования может различаться. В обязательном порядке все расчеты нужно проводить правильно, так как от этого зависит, насколько надежной будет конструкция монолитного покрытия здания.

Блок: 12/15 | Кол-во символов: 490
Источник: https://astgift.ru/raschet-plity-perekrytija/

Этапы армирования

Итак, как армировать плиту перекрытия? Самое важное – это знать, какие этапы нужно пройти для успешного решения существующего вопроса.

Расчет нагрузки. Нагрузка на конструкцию может быть разделена на действующую и временную. В первом случае предполагается учет веса плиты, стен, потолка, отделочных материалов, а во втором случае – мебели, оборудования и людей. Впоследствии можно выбрать толщину плиты и бетона, определившись с дальнейшими действиями. Поняв, как армировать бетонную плиту, можно рассчитывать на дальнейшее проведение запланированного мероприятия.
Опалубку на следующем этапе нужно установить на всю длину монолитного покрытия. Для этого на стойки нужно установить продольные балки, после чего – поднять их на оптимальную высоту. Впоследствии можно монтировать поперечные бруски и закреплять фанеру к ним. Для выравнивания конструкции нужно использовать уровень или нивелир.
Следующий этап – это создание каркаса на основе разработанной схемы. В большинстве случаев размер ячеек монолитного покрытия составляет 150 на 150 или 200 на 200 миллиметров. Важно, чтобы продольные участки каркаса были целыми. Если же длины оказывается недостаточно, арматуру потребуется укладывать в режиме внахлест. Места соединения элементов арматуры должны располагаться в шахматном порядке. Арматуру можно связывать только специальной проволокой, а не приваривать. Созданный каркас нужно полностью залить бетоном.
Затем армирование плит предполагает заливку. Залива должна выполняться однократно с использованием бетононасоса. Залитую смесь нужно тщательно уплотнить глубинными вибраторами. Несколько дней плиту нужно разбрызгивать обычной водой для предотвращения появления микротрещин. Эксплуатация может стартовать через месяц.

Для того, чтобы армирование плит было выполнено успешно и удалось правильно установить карниз потолочный для эркера, нужно действовать поэтапно с проведением расчетов и пониманием технических характеристик используемого оборудования.

Для отправки комментария вам необходимо авторизоваться.

Просьба, в комментариях пишите
замечания, дополнения.

Монолитное перекрытие — это альтернатива сборному перекрытию из плит. Монолитные перекрытия заливаются любой формы, их можно опирать не только на стены, но и на столбы, смотрите статью про монолитный каркас дома.

Монолитное бетонное перекрытие — сложный строительный элемент, проектирование которого всё же лучше доверить архитектору. Проблема в том, что одно дело, когда заливается монолитом только небольшая часть перекрытия, а остальное укладывается заводскими плитами. Совсем другое дело — это монолит целиком всего этажа. Если со стенами брак, халтура, ошибки становятся видны постепенно и обычно без серьёзных проблем, то неправильно построенное монолитное перекрытие — это риск трагических последствий.

У покупных пустотных плит перекрытия есть заводская допустимая нагрузка, например, 800 кг/м2. А вот точную максимальную нагрузку на монолитную плиту может сказать только проект архитектора. И к тому же эта нагрузка будет правильной только при условии, что строительство монолита было сделано без ошибок и из материалов с характеристиками в соответствии с проектом. По этой причине в ИЖС люди, которые льют монолитное перекрытие без проекта, часто перестраховываются и берут большой запас прочности.

Строительство монолитного бетонного перекрытия начинается с установки опалубки. Обычно применяется влагостойкая ламинированная фанера либо, если есть возможность, можно взять в аренду специальную опалубку для монолитных перекрытий. Снизу опалубка поддерживается специальными телескопическими стойками-домкратами (их тоже можно взять в аренду) либо самодельными подпорками из бруса.

Телескопическая стойка имеет максимальную нагрузку, которая зависит от вида стойки, высоты ее установки и способа монтажа. Поэтому допустимая нагрузка может колебаться от 600 до 7000 кг на одну стойку. При плотности железобетона 2500 кг/м3 один квадратный метр залитой плиты толщиной 20 см будет весить 500 кг. Можно рассчитать, какое минимальное количество стоек понадобится для перекрытия. Про вес опалубки тоже надо помнить.

Сверху стоек кладутся продольные балки, а сверху продольных балок кладутся поперечные балки, чтобы фанера лежала на них максимально жёстко и не провисала. Верхняя поверхность, образуемая опалубкой, должна быть максимально ровной.

Блок: 13/15 | Кол-во символов: 4359
Источник: https://astgift.ru/raschet-plity-perekrytija/

Кол-во блоков: 22 | Общее кол-во символов: 25067
Количество использованных доноров: 5
Информация по каждому донору:

https://1popotolku.ru/perekrytie/raschet-plity-perekrytiya.html: использовано 3 блоков из 10, кол-во символов 6087 (24%)
https://astgift.ru/raschet-plity-perekrytija/: использовано 9 блоков из 15, кол-во символов 13022 (52%)
https://KrovGid.com/proekt/raschet-plity-perekrytiya. html: использовано 2 блоков из 6, кол-во символов 1704 (7%)
http://stylekrov.ru/raschet-monolitnoj-plity-perekrytiya.html: использовано 2 блоков из 6, кол-во символов 3379 (13%)
https://StudFiles.net/preview/2855527/: использовано 2 блоков из 2, кол-во символов 875 (3%)

Обследование и расчёт монолитной железобетонной плиты перекрытия

Исходные данные для выполнения расчета

Цель выполнения настоящего расчета — определение фактической несущей способности монолитной железобетонной плиты перекрытия подвала над комнатой отдыха жилого дома.

При расчете учитывались следующие исходные данные и предпосылки:

— со слов Заказчика, плита перекрытия армировалась и бетонировалась как единая конструкция сразу над всем подвалом. Однако, поскольку наверняка установить факт наличия правильного армирования плиты над опорой (средней стеной) на настоящий момент невозможно, расчет плиты перекрытия выполнен без учета ее неразрезности, что идет в запас прочности, поскольку фактические изгибающие моменты, действующие в пролете плиты будут ниже;
— по результатам осмотра жилого дома, монолитная железобетонная плита перекрытия подвала выполнена опертой на стены подвала по контуру. Однако, участок плиты перекрытия над комнатой отдыха условно рассчитывался как балка шириной 1,0 м на двух опорах (продольных стенах помещения), как худший случай работы плиты;
— расчетный пролет: расстояние в свету между продольными стенами помещения составляет 5130 мм (см. схему на рис. 1). Опирание плиты перекрытия выполнена на всю толщину стен здания.

Расчетный пролет, на который выполнялись дальнейшие вычисления принят равным 5,4 м;
— толщина плиты перекрытия: 200 мм;
— материал плиты перекрытия: бетон, по результатам выполненных испытаний, бетон плиты перекрытия соответствует классу В25, Rb = 14,5 МПа.
— рабочая арматура плиты перекрытия: армирование плиты перекрытия, расстояние между стержнями и величина защитного слоя бетона принималось со слов Заказчика, а также по результатам определения шага и защитного слоя бетона неразрушающим методом. Армирование выполнено из стержней периодического профиля диаметром 12 мм, уложенных в двух направлениях с размером ячейки 200х200 мм в два слоя (около нижней и верхней зоны плиты). Для расчета принято армирование из ф12 А400, шаг стержней 200 мм, As = 565 мм2, Rs = 350 МПа. Расстояние от нижней грани плиты перекрытия до центра тяжести нижней рабочей арматуры: принято по результатам определения армирования неразрушающими методами а = 38 мм. Расстояние от верхней грани плиты перекрытия до центра тяжести верхней арматуры принято аналогичным нижней арматуре;
— при расчете плиты перекрытия учитывались нагрузки от следующих слоев: цементно-песчаная стяжка толщиной 100 мм, фактически выполненная на момент расчета, покрытие пола из керамогранита (на момент выполнения расчета не выполнено, принято со слов Заказчика), также учтена отделка потолка в виде штукатурного слоя из цементно-песчаного раствора толщиной 30 мм, как наиболее тяжелый возможный вид отделки. Полезная нагрузка и коэффициенты надежности по нагрузке принимались по СП 20.13330.2016 «Нагрузки и воздействия» (актуализированная редак-ция СНиП 2.01.07-85*).

Расчет монолитной железобетонной плиты

Вывод по результатам расчета

При расчете монолитной железобетонной плиты перекрытия подвала над комнатой отдыха на принятую нагрузку, расчетные изгибающие моменты превышают предельный момент, который может быть воспринят сечением плиты.

классификация, формулы для расчетов, расчет плиты перекрытия

Плита перекрытия — это горизонтальная строительная конструкция, которая разделяет этажи друг от друга. Эта конструкция является несущей, она распределяет нагрузки и обеспечивает жесткость здания. Монолитная плита перекрытия — это конструкция, изготовленная на месте строительства здания путем заливки арматуры бетонной смесью.

Нельзя изменять проект дома без согласования с архитектором, потому что эти плиты проектируются специально для конкретного здания, так как для них нужно определить расположение арматуры и способ опоры.

Сталь намного прочнее бетона, именно потому арматурная сетка находится внизу плиты. Эта сетка не должна быть впритык к опалубке, расстояние между арматурой и опалубкой должно быть больше 3 см. Арматуру используют сечением 8−12 мм. Бетон должен иметь толщину не менее 10 см. Плита должна быть забетонирована за один раз. Опалубка выполняется в виде дна и стен будущей плиты. Для долговечности, прочности и надежности перекрытия используют бетона марки М200 и выше. Для этого лучше покупать готовую бетонную смесь на заводе.

Этот тип перекрытий имеет преимущества перед готовыми железобетонными плитами:

монолитное перекрытие используют в тех случаях, когда сложно организовать работу подъемного крана на стройплощадке, а также если здание имеет нестандартные размеры и архитектурные формы;
благодаря прочной связи элементов плиты обеспечивается высокая жесткость конструкции;
экономия денежных средств на электроэнергию, погрузочно-разгрузочные работы, сварочные работы по устранению стыков, меньшие затраты на материалы;
все необходимые материалы есть в свободной продаже;
нижняя поверхность плиты гладкая и ровная, поэтому проводить штукатурные работы легче;
отсутствие стыков повышает звукоизоляцию здания;
материал не горит и не подвержен гниению;
такой метод построения здания позволяет делать выносные конструкции (балконы), основание которых — единая плита с межэтажным перекрытием. Это повышает прочность и надежность балкона.

Главный недостаток такого типа перекрытия состоит в повышенной сложности работ в холодное время года. Необходимая прочность достигается через 28 дней. Из-за высокой влажности и пониженной температуры бетон будет застывать дольше, что увеличивает сроки строительства. Для исполнения монолитного перекрытия требуются специалисты высокого класса, так как плиты надо усиливать дополнительными опорами.

Еще один недостаток заключается в том, что перед тем, как заливать арматуру бетоном, нужно сделать опалубку. Обычно это занимает много времени и древесного материала. В настоящее время этого недостатка можно избежать. На рынке стройматериалов продают или сдают в прокат готовые элементы щитовой опалубки (фанерные плиты).

Классификация монолитных плит перекрытия

Монолитное перекрытие бывает балочным, безбалочным и ребристым (кессонным).

Балочное перекрытие укладывают двумя способами, в зависимости от типа плиты: ребристая она или гладкая. Если плита ребристая, то балки укладывают перпендикулярно ребрам. Если гладкая, то для достижения большей жесткости балки укладывают перпендикулярно друг другу.

Используют два типа балок: главные (с большим диаметром сечения) и второстепенные (с меньшим диаметром). Балки делают стальными или монолитными. Монолитные балки, в свою очередь, могут иметь разные схемы устройства. Они могут быть уложены в несколько рядов или слоев. Иногда плиту дополнительно усиливают в месте балки дополнительной арматурной сеткой. Стальные балки подпирают само перекрытие или могут находиться в самой монолитной плите. Несущий элемент в балке — двутавр.

При устройстве безбалочного перекрытия используют колонны с капителями. Последние выполнены в виде перевернутой пирамиды. Сечение арматурных штырей 8−12 мм. Капители имеют выпуски штырей с двух сторон, которые входят в сами плиту и укрепляют конструкцию. Плиты имеют каркас в два слоя арматуры. В этом случае плиты имеют толщину от 1/35 до 1/30 длины пролета. В последнее время распространена технология одновременного бетонирования колонн и плит.

Кессонное перекрытие отличается от ребристого количеством направлений ребер: они располагаются в обоих направлениях. Преимущества такого устройства перекрытия в легкости конструкции и прочности на изгиб из-за сетки ребер. При строительстве широкого пролета на месте стыка колонны и перекрытия устанавливается дополнительное арматурное усиление. Штыри колонны проникают в полость опалубки. Кессонное устройство предполагает верхний ряд сплошной арматурной сетки. Диаметр сечения штырей 8 мм.

Расчет параметров монолитной плиты перекрытия

Проект стоит доверить проверенным специалистам, которые грамотно его составят. В проекте приведены расчеты максимальной нагрузки на поперечное сечение плиты. Расчеты будут производиться с учетом индивидуальных предпочтений хозяина будущего здания. Помимо расчетов, в проекте специалисты предоставят свои рекомендации, какие материалы использовать.

Очень важно не допустить ошибку в проекте, поскольку от прочности перекрытия зависит надежность строения. Перекрытие может выдержать определенную нагрузку, выраженную в килограммах на один квадратный метр. Поэтому важно не изменять самостоятельно проект без согласования с архитектором. Любой перенос внутренних перегородок может негативно повлиять на распределение нагрузки на плиту перекрытия. Если превысить нагрузку, то бетон может не выдержать и треснуть, и появится риск обрушения основания этажа. Поэтому в расчетах учитываются характеристики используемых материалов, их общий вес, а также закладывается запас прочности монолитного перекрытия.

В случае усиления монолитного перекрытия железобетонными балками, которые пропускают под перекрытием, рассчитывают такие параметры, как высота, длина и ширина. Для расчетов параметра плиты необходимо знать толщину и площадь заливки бетона.

Расчеты монолитного перекрытия состоят из расчетов его отдельных элементов. В первую очередь делается опалубка. Она должна быть качественной с ровным дном и боковыми стенками. Лучше всего использовать толстую ламинированную фанеру. Для подпорок используют брус сечением 10 на 10 см.

На втором этапе делается армирующая сетка. Для нее используют металлические прутки сечением 8−12 мм, которые перевязывают проволокой. Размер ячеек должен быть 20 см. Ячейки не должны быть частыми, поскольку это увеличивает массу плиты.

Запас прочности рассчитывается исходя из характера эксплуатации здания: нагрузка на перекрытие у частного дома и промышленного здания совершенно разная.

Разработаны специальные компьютерные программы для расчета перекрытий. Однако они не учитывают характеристик используемых материалов. Поэтому прибегнуть к помощи проектировщика придется в любом случае. Это позволит правильно сделать все расчеты и не переплатить за строительство.

Прочность перекрытия рассчитывается исходя из двух факторов: нагрузки плиты и прочности арматуры. Причем прочность арматуры должна быть больше нагрузок на плиту.

Нагрузка на 1 квадратный метр перекрытия рассчитывается исходя из следующих данных:

собственный вес перекрытия;
временная нагрузка на перекрытие.

В качестве наглядного примера будут приведены расчеты для жилого помещения размерами 6 на 10 метров. Балки расположены на расстоянии 2,5 метра друг от друга. Толщина перекрытия будет равна 80 мм, что отвечает требованиям формулы L/35 (где L — шаг балок): 2,5/35=0,071 (71 мм).

Временная нагрузка для жилого дома по нормативам составляет 150 кг/м². Коэффициент запаса 1,3. Итого получается нагрузка 195 кг/м².

Нагрузка от собственного веса перекрытия рассчитывается таким образом: толщина плиты 20 см умножается на величину 2500 — получается 500 кг/м².

Максимальная нагрузка на монолитную плиту будет равна q=195+500=695 кг/м².

После получения этих данных просчитывается шаг балок. Это необходимо для оптимального использования материалов (бетона и металла) и правильного распределения нагрузок на балки. Балки должны укладываться через равные расстояния. Обязательно надо выполнять следующее условие: L 1 /L 2 >2, где L 1 — это длина балки, а L 2 — расстояние (шаг) между балками. Длина балок 6 метров. Условие выполнено: 6/2,5=2,4.

Для расчета максимального изгибания плиты необходимы такие данные:

расчетное сопротивление бетона R b = 7,7 МПа;
арматура класса А400С;
расчетное сопротивление арматуры R s = 365 МПа.

Расстояние от арматуры до края плиты 35 мм.

Максимальный изгибающий момент рассчитывается так:

М = q*L 2 ²/11. М=695*2,5²/11=395 кг/м.

Перекрытие с нижней армированной сеткой должно выполнять следующее условие: a m <a r. Параметр a r нормативный и равен 0,440 для указанных материалов.

am=M/(Rb*b*h02), где

b — ширина перекрытия 6 м,

h 0 — расстояние от края плиты до центра тяжести арматуры, 0,08−0,035=0,045 м.

am=395/(77000*6*0,0452)=0,042.

0,042>0,440.

В противном случае, когда a m >a r, надо повышать марку бетона или увеличивать сечение арматуры.

При значении am=0,042 коэффициент, а равен 0,98.

Площадь рабочей арматуры

Аs = М/(R s * а*h 0) = 395/(36500000*0,98*0,045) = 0,000245 м² =2,45см².

На один метр монолитной плиты приходится 5 стержней диаметром 80 мм и площадью 2,45см².

Погонная нагрузка на балку

695*2,5=1737,5 кг/м.

Балки опираются на стену на 20 см. Расчетная длина балки 6+2*0,2=6,4 м.

Максимальный момент в сечении балки

Мр=q*L2/8.

Мр=1737,5*6,42/8=8896 кг/м.

Требуемый момент сопротивления

Wтр=Мр/(1,12*R).

Wтр=8896/(1,12*21)=378 см3.

Для такого сопротивления подходит двутавр № 27 с моментом сопротивления W=371 см³ и инерцией I=5010 см⁴.

Прочность балки проверяется таким образом:

R=Mp/1,12*Wtp

R=8896/(1,12*378)=21.

Расчетная R равна нормативной, что говорит о хорошей прочности балки.

Все константы и формулы можно найти в пособии к СНиП 2.03.01−84 «Пособие по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры».

Как видно, все формулы достаточно сложные и требуют определенных знаний, поэтому правильным решением будет обратиться к проверенной фирме, которая имеет высококвалифицированных специалистов в области проектирования и строительства.

Расчет нагрузки на перекрытие калькулятор. Расчет плиты перекрытия по формулам

Комментариев:

Основные характеризующие моменты
Как рассчитать нагрузку правильно
Расчет точечной нагрузки
Несколько дополнительных сведений
Несколько полезных рекомендаций

Отделочный материал выбирается по принципу, какую нагрузку выдерживает плита перекрытия. Этот показатель будет влиять на обустройство крыши здания. В основном, когда строится любое здание или объект, в первую очередь соблюдается жесткость каркаса, его устойчивость. Все эти характеристики напрямую зависят от прочности создаваемого перекрытия.

Основные характеризующие моменты

Установка плиты перекрытия на несущую конструкцию кровли позволяет заниматься возведением многоэтажных домов. Чтобы правильно выполнить проект здания, необходимо точно знать, какое давление выдержит выбранная плита перекрытия. Необходимо хорошо разбираться в разнообразии плит.

Прежде чем приступать к возведению многоэтажного здания, необходимо провести расчет нагрузки. От будущего веса будет зависеть подбор конструкции здания, от нагрузки зависит, какую нужно устанавливать плиту.

На производстве выпускается два вида плит:

полнотелые;
пустотные.

Полнотелые системы отличаются большой массой, они стоят очень дорого. Такая конструкция применяется в строительстве серьезных объектов, которые относятся к социально значимым.

При строительстве жилых домов в основном используется пустотная плита.

Надо сказать, что основные технические параметры такой плиты соответствуют всем стандартам строительства жилого помещения:

Плиту отличает:

высокая надежность;
малый вес.

Важнейшим преимуществом этих изделий можно назвать низкую стоимость. Это дало возможность применять такую систему намного чаще, если сравнивать ее с другими.

Для расчета перекрытия учитывается местонахождение пустот. Они располагаются таким образом, чтобы несущие характеристики изделия не были нарушены. Пустоты влияют также на звукоизоляцию помещения, его теплоизоляционные свойства.

Плита изготавливается самых разных размеров. Ее длина может достигать максимально 9,7 м при максимальной ширине – 3,5 м.

При строительстве зданий чаще всего применяются конструкции с габаритами 6 х1,5 м. Этот размер считается стандартным и наиболее востребованным. Данную систему применяют для возведения:

высотных зданий;
многоэтажек;
коттеджей.

Так как вес данных плит не очень высок, их легко монтировать, для чего применяется пятитонный кран.

Вернуться к оглавлению

Как рассчитать нагрузку правильно

Строительство любого дома не может обойтись без правильного расчета нагрузки, которую способна удержать плита перекрытия. От нее зависит жесткость всего здания. Поэтому данные расчеты – это залог безопасного строительства, это гарантия безопасности жизни людей.

В каждом доме перекрытия имеют две конструктивные части:

верхняя;
нижняя.

Верхняя часть передает нагрузку нижней конструкции. Поэтому очень важно точно рассчитать допустимую величину.

В основном расчет любой строительной конструкции просто необходим, чтобы впоследствии не произошло разрушение здания. В случае ошибочного расчета стены очень быстро начнут трескаться. Здание быстро развалится.

динамический;
статический.

Статический расчет учитывает все предметы, которые осуществляют нагрузку на плиту. Все движущиеся объекты несут динамическую величину.

Чтобы выполнить расчет, необходимо иметь:

калькулятор;
рулетку;
уровень.

От размера плиты зависит ее устойчивость к различным нагрузкам.

Для определения нагрузки, которую способна выдержать будущая плита перекрытия, предварительно делается подробный чертеж. Учитывается площадь дома и все, что может создавать нагрузку. К данным элементам относятся:

перегородки;
утепления;
цементные стяжки;
напольное покрытие.

Основная опорная система кровли находится в торцах плиты. Когда изготавливаются плиты, армирование располагается так, чтобы максимальная нагрузка приходилась именно на торцы.

Центр плиты не должен воспринимать нагрузку, она не закладывается при расчете конструкции.

Поэтому середина конструкции не выдержит, даже если она будет усилена капитальными стенами.

Чтобы понять, как делается расчет, возьмем для примера конструкцию типа «ПК-50-15-8». Согласно ГОСТу 9561-91, масса данной системы равна 2850 кг.

Сначала рассчитывается площадь всей несущей поверхности: 5 м × 1,5 м = 7,5 кв.м.
Затем рассчитывается вес, который может удержать плита: 7,5 кв. м × 800 кг/кв.см= 6000 кг.
После этого определяется масса: 6000 кг – 2850 кг = 3150 кг.

На последнем шаге подсчитывается, сколько останется от нагрузки после проведения утепления, укладки стяжки и обшивки полов. Профессионалы стараются брать напольное покрытие, чтобы оно и стяжка не превышали 150 кг/кв.см.

Затем 7,5 кв. м умножается на значение 150 кг/кв.см, в результате получается 1125 кг. От массы плиты, равной 3150 кг, отнимается 1125 кг, получается 3000 кг. Таким образом, 1 кв. м может выдержать 300 кг/кв. см.

Вернуться к оглавлению

Расчет точечной нагрузки

Данный параметр должен выполняться очень грамотно и расчетливо. Если нагрузка будет приходиться в одну точку, то это будет сильно влиять на срок службы перекрытия.

Справочники по строительству приводят формулу:

800 кг/кв.см × 2 = 1600 кг.

Следовательно, одна индивидуальная точка способна выдержать 1600 кг.

Однако при более точном расчете необходимо учесть коэффициент надежности. Его значение для жилого здания берется 1,3. В результате:

800 кг/кв.см × 1,3 = 1040 кг.

Но, даже имея данный безопасный размер, желательно точечную нагрузку располагать рядом с несущей конструкцией.

Вернуться к оглавлению

Несколько дополнительных сведений

Конечно, если известны все технические параметры перекрытия, ориентировочная масса, которая будет основной нагрузкой, выполнить нужные расчеты достаточно легко. При этом необходимо учесть существование нескольких разновидностей нагрузок.

В первую очередь, это продолжительность нагрузки. Она может существовать в виде:

постоянной;
временной.

Постоянную нагрузку создают:

мебель;
люди;
бытовая техника;
вещи, постоянно расположенные в помещении.

Кроме того, постоянно давит масса несущей конструкции, оказывает влияние горное давление.

Под временными нагрузками понимаются те, которые появляются при строительстве самых разных конструкций.

К особым нагрузкам относится сейсмическое воздействие, возможное изменение свойств грунта.

Кратковременные нагрузки возникают от оборудования, применяемого при строительстве здания, при атмосферном воздействии. Когда делается расчет самой большой нагрузки, необходимо учесть и длительные нагрузки. Они составляют большую группу, к ним можно отнести:

замерзание воды;
появление льда;
возникновение трещин;
линию жесткости;
кирпичную стенку:
цементную стяжку;
покрытие напольной поверхности;
массу перегородок;
массу оборудования для выполнения стационарной работы, это могут быть конвейерные установки, различные аппараты, твердые или жидкообразные тела;
вес стеллажей, находящихся на складе или в другом помещении;
массу скопившейся пыли, этот фактор часто игнорируют, однако его необходимо обязательно принимать к сведению, это также лишний вес;
атмосферные осадки.

Виды и достоинства данного изделия
Материалы и конструкционные находки
Различные виды нагрузок
Маркировка железобетонных изделий
Расчет предельно допустимых нагрузок
Способ пересчета нагрузок на квадратный м
Нагрузки при ремонтах старых квартир

Кто не мечтает завести домик в деревне или отремонтировать с размахом квартиру в городе? Всякий, кто занимается частным строительством или ремонтом, должен задуматься о том, сколько выдерживает плита перекрытия. Сколько нагрузки, полезной или декоративной, она вынесет и не прогнется? Чтобы ответить на все эти вопросы, нужно сначала разобраться в конструкции плит и их маркировке.

Перед постройкой многоэтажного здания, нужно обязательно рассчитать, сколько может выдержать плита перекрытия.

Какие элементы входят в состав плиточного монолитного фундамента?

Чтобы правильно произвести расчеты по уточнению толщины плиты фундамента, следует знать, из каких основных элементов состоит такая монолитная конструкция. К ним относятся:

подушка, размеры которой уточняются с учетом данных глубины промерзания почвы в зимний сезон, уровня нахождения грунтовой влаги. Если последняя находится ниже уровня двух метров, то сначала насыпается слой песка (около сорока сантиметров), затем – щебень либо гравий. В противном случае засыпают щебенку (гравий), чтобы минимизировать впитывание влаги, после этого подушку выравнивают речным песком. Каждый очередной слой тщательно утрамбовывается, между ними закладывается геотекстиль, исключающий взаимопроникновение насыпных материалов;

укладывается гидроизоляционный материал, для которого вполне подходит полиэтиленовая пленка;
подбетонка – слой выравнивающего тощего бетона от пяти до десяти сантиметров, без армирования;
основная гидроизоляционная прослойка – рулонные материалы, уложенные в два слоя с нахлестом и обработкой стыковочных участков газовой горелкой;
утеплитель – часто используют экструдированный пенополистирол;
фундаментная плита, минимальная толщина которой составляет десять сантиметров, а максимальная – тридцать – тридцать пять;
армирующий каркас в один или в два яруса (зависит от толщины плитного фундамента).

Виды и достоинства данного изделия

Плиты перекрытия, изготовленные в заводских условиях с соблюдением температурного режима и времени затвердения, отличаются высоким качеством. Сегодня они выпускаются в двух модификациях: полнотелые и пустотные.

Полнотелые плиты, имеющие не только большой вес, но и большую стоимость, используют лишь при строительстве особо важных объектов. Для жилых домов традиционно берут пустотные плиты. В числе их достоинств – более легкий вес и меньшая цена, совмещенные с высоким уровнем надежности.

Надо отметить, что количество пустот рассчитано так, чтобы не нарушить несущие свойства. Пустоты также играют важную роль в обеспечении звуко- и теплоизоляции строения.

Размеры плит колеблются по длине от 1,18 до 9,7 м, по ширине – от 0,99 до 3,5 м. Но чаще всего при строительстве используются изделия длиной 6 м и шириной 1,2-1,5 м. Это излюбленный формат для строительства не только высотных домов, но и частных коттеджей. Для их установки требуется монтажный кран мощностью не более 3-5 тонн.

Вернуться к оглавлению

Материалы и конструкционные находки

Вес, который может выдержать плита перекрытия напрямую зависит от марки цемента, из которого она сделана.

Изготавливаются плиты перекрытия из бетона на основе цемента марки М300 или М400. Маркировка в строительстве – это не просто буквы и цифры. Это закодированная информация. К примеру, цемент марки М400 способен выдержать нагрузку до 400 кг на 1 куб.см в секунду.

Но не следует путать понятия «способен выдержать» и «будет выдерживать всегда». Эти самые 400 кг/куб.см/сек – нагрузка, которую изделие из цемента М400 выдержит какое-то время, а не постоянно.

Цемент М300 представляет из себя смесь на основе М400. Изделия из него выносят меньшие одномоментные нагрузки, зато они более пластичны и выдерживают прогибы, не проламываясь.

Армирование придает бетону высокую несущую способность. Пустотная плита армируется нержавеющей сталью класса АIII или АIV. У этой стали высокие антикоррозийные свойства и устойчивость к температурным перепадам от – 40˚ до + 50˚, что очень важно для нашей страны.

При производстве современных железобетонных изделий применяется натяжное армирование. Часть арматуры предварительно натягивают в форме, затем устанавливают арматурную сетку, которая передает напряжение от натянутых элементов на все тело пустотной плиты. После этого в форму заливают бетон. Как только он затвердеет и обретет нужную прочность, натяжные элементы обрезают.

Такое армирование позволяет железобетонным плитам выдержать большие нагрузки, не провисая и не прогибаясь. На торцах, которые опираются на несущие стены, используется двойное армирование. Благодаря этому торцы не «проминаются» под собственным весом и легко выдерживают нагрузку от верхних несущих стен.

Вернуться к оглавлению

Схема конструкции плитного фундамента

Представляется собой «слоистый пирог». Первый слой – это песчано-гравийная подушка, которая будет защищать будущий фундамент от проседаний и морозного пучения. Следующим слоем является геотекстиль. Он, в свою очередь защищает песчано-гравийную подушку от размывания грунтовыми водами. Часто им пренебрегают, в целях экономии, но также часто именно от него зависит прочность всей конструкции. Далее, укладывается бетонная подготовка, которая исполняет роль выравнивания геометрии плиты. Следующий слой – гидроизоляция. Это обязательный элемент, которым никто не пренебрегает и который требует качественного материала для выполнения для обеспечения надёжной защиты от влаги. Затем, возводится армирующая сетка, которая представляет собой каркас з арматуры. Она поддерживает прочность конструкцию и принимает на себя часть нагрузок. Затем, заливается сама бетонная плита.

Различные виды нагрузок

Всякое перекрытие состоит из трех частей:

верхняя часть, куда входят напольное покрытие, стяжки и утепление, если сверху расположен жилой этаж;
нижняя часть, состоящая из отделки потолка и подвесных элементов, если снизу тоже жилое помещение;
конструкционная часть, которая все это держит в воздухе.

Плиты перекрытия весят очень много, поэтому их нужно устанавливать только с помощью крана.

Плита перекрытия является конструкционной частью. Верхняя и нижняя часть, то есть отделка пола и потолка создает нагрузку, которую называют постоянной статической. К этой нагрузке относятся все подвешенные к перекрытию элементы – подвесные потолки, люстры, боксерские груши, качели. Сюда же относится то, что встанет на перекрытии – перегородки, колонны, ванны и джакузи.

Есть еще так называемая динамическая нагрузка, то есть нагрузка от перемещающихся по перекрытию объектов. Это не только люди, но и их питомцы, ведь сегодня некоторые люди обзаводятся экзотическими домашними любимцами, например, хряками, рысями или даже оленями. Поэтому вопрос о динамической нагрузке важен как никогда.

Помимо этого, нагрузки бывают распределенные и точечные. Например, если к перекрытию подвесить боксерскую грушу в 200 кг, то это будет точечная нагрузка. А если смонтировать подвесной потолок, каркас которого через каждые 50 см крепится подвесами к перекрытию, то это уже распределенная нагрузка.

При расчете точечной и распределенной нагрузки встречаются и более сложные случаи. К примеру, при установке ванны емкостью 500 л нужно учитывать не только распределенную нагрузку, которую создаст вес наполненной ванны на всю площадь опоры (то есть площадь между ножками ванны), но и точечную нагрузку, которую создаст каждая ножка на перекрытие.

Вернуться к оглавлению

Расчет арматуры

Расчет арматуры для плитного фундамента – это задача, к решению которой следует подходить основательно. Чтобы правильно рассчитать, какое количество стальных прутков, имеющих определенный диаметр, потребуется для плитного фундамента, следует учитывать не только размер здания и его параметры, но и тип грунта.

В первую очередь придется определиться с тем, какой диаметр арматурного прута необходим в конкретном случае. Для относительно легкого здания или сооружения, возводимого на устойчивом и непучинистом грунте, достаточно остановить выбор на стержнях, диаметр которых варьируется от 10 до 20 см. Если же планируется строительство тяжеловесного дома на сыпучем либо пучинистом грунте, лучше выбрать больший диаметр – от 14 до 16.

Что касается плитного фундамента, для него обычно производится укладка арматуры большого диаметра. Чаще всего речь идет о прутьях сечением 14 мм.

Маркировка железобетонных изделий

Нарезанные плиты перекрытия обладают такой же стойкостью к нагрузкам как и обычные.

Что означают эти 333 кг? Поскольку вес самой плиты и напольных покрытий уже вычтен, 333 кг на 1 кв.м – это та полезная нагрузка, которую можно на ней разместить. Согласно СНиП от 1962 года, не менее 150 кг/кв. м из этих 333 кг/кв.м должно быть отведено под будущие привнесенные нагрузки: статическую (мебель и бытовые приборы), и динамическую (люди, их питомцы).

Оставшиеся 183 кг/кв.м могут быть использованы для установки перегородок или каких-либо декоративных элементов. Если вес перегородок превышает рассчитанное значение, следует выбрать более легкое напольное покрытие.

Сначала о нагрузках. По таблице 3.3 СНиП 2.01.07-85* временная нагрузка на перекрытие считается равной 150 кг/м². То есть на каждом квадратном метре перекрытия можно будет разместить 150 кг дополнительного веса сверх постоянных нагрузок. К постоянным нагрузкам относят вес самого перекрытия с напольными конструкциями и вес межкомнатных перегородок. Мебель, санитарно-техническое оборудование и вес людей относят к временным нагрузкам.

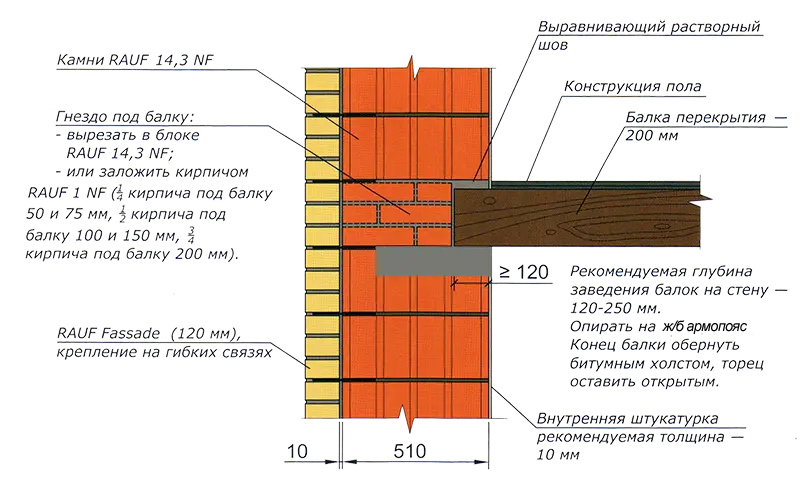

Какую величину нагрузки выбрать для устройства деревянного перекрытия? Проще всего провести аналогию с чем-то хорошо знакомым. Например, в наших квартирах используются железобетонные перекрытия с несущей способностью от 400 до 800 кг/м². В последнее время применяются в основном плиты перекрытия с несущей способностью 800 кг/м². Стоит ли принимать к расчету деревянного перекрытия такую нагрузку? Наверное, нет. Как показывает практика, нагрузка на перекрытие чаще всего, не превышает 350–400 кг/м². Однако это не исключает того, что вы, проектируя перекрытие под свои конкретные нужды, примите другую величину нагрузки. В любом случае, все возможные нагрузки лучше учесть заранее и спроектировать перекрытие с небольшим (не более 40%) запасом прочности, чем потом, при возникшей необходимости, заниматься его упрочнением.

Для подбора сечений балок перекрытия, нагрузку исчисляемую в килограммах на квадратный метр нужно перевести в нагрузку, на погонный метр длины балки. Мы легко можем представить себе, например, квадратный лист железа со сторонами длинной в 1 м. Если мы надавим на этот лист весом в 400 кг и подложим под его середину деревянную балку, то на один метр длинны этой балки будет давить сила 400 кг. Это очевидно. А если мы подложим под лист две балки и распределим их под серединами половин листа, то на метр длины балок будет давить вес по 200 кг. Это тоже очевидно. Положив под лист три балки и равномерно раздвинув их, получим нагрузку на каждую балку уже по 133 кг. Таким образом, изменяя количество балок расположенных под одним квадратным метром, мы можем изменять давящую на них нагрузку и тем самым уменьшать сечение балок. Либо наоборот, разместить под двумя (тремя, четырьмя и т.д.) квадратными метрами одну балку и увеличить ее сечение.

Балки перекрытия рассчитываются не только по несущей способности, но еще и на прогиб. Жить в доме, в котором над головой прогнулось перекрытие, будь оно хоть трижды прочным — неприятно. Нормативная величина прогиба балки не должна превышать 1/250 ее длины.

Несущая способность древесины известна, сечения и длины балок то же не составляют тайны — их тысячи раз просчитывали до нас. Поэтому для определения сечения балок при известном пролете (длине от опоры до опоры) можно применить график изображенный на рисунке 37. При использовании графика нужно задать нагрузку и ширину балки и по ним определить ее высоту, для данного пролета балки. Либо зная длину пролета балки и размеры ее сечения, определить какую нагрузку она может выдержать. Изменяя шаг установки балок добиться требуемой величине нагрузки.

Рис. 37. График для определения сечений деревянных балок

График предназначен для расчета однопролетных балок, т. е. балок лежащих на двух опорах. Также можно использовать калькулятор для расчета деревянных балок. Если будут применены двухпролетные балки (на трех опорах) или балки нестандартной длины, то можно попробовать

Расчет железобетонной монолитной плиты перекрытия
Первый этап: определение расчетной длины плиты
Определение геометрических параметров железобетонного монолитного перекрытия
Существующие виды нагрузок, сбор которых следует выполнить
Определения максимального изгибающего момента для нормального (поперечного) сечения балки
Некоторые нюансы
Подбор сечения арматуры
Количество стержней для армирования монолитной железобетонной плиты перекрытия
Сбор нагрузок — некоторый дополнительный расчет

Расчет щебня для фундамента

Вначале определим необходимое количество щебня  на один кубометр. Например, толщина слоя должна быть  20 см. Далее – объем получаем по формуле: ширину умножаем на длину и высоту, то есть в данном случае 1 м x 1 м x 0,2 м = 0,2 м3.

Полученное число  умножить на удельный вес щебня и  коэффициент уплотнения. В данном случае 0,2 м3 х 1,47 т (для гранитного щебня) x 1,3 = 0,382 м3. Это расход материала на один кубометр фундамента. Умножайте это число на общую площадь фундамента – и  узнаете точное количество щебня, которое понадобится для создания всей конструкции.

Бетон для фундамента должен быть не ниже М300 или класса В25

Состав такого бетона в пропорциях следующий:

– Цемент М 400 -380кг
– Щебень- 1080 кг
– Песок- 705 кг
– Вода 220л.

Это расход на 1 м3

Расчет железобетонной монолитной плиты перекрытия

Данный материал не является руководством к действию, а несет чисто информационный характер и содержит исключительно пример расчета. Все тонкости расчетов конструкций из железобетона строго нормированы в СНиП 52-01-2003 “Железобетонные и бетонные конструкции. Основные положения”, а также в своде правил СП 52-1001-2003 “Железобетонные и бетонные конструкции без предварительного напряжения арматуры”.

Пример расчета железобетонной плиты и любой строительной конструкции в целом будет состоять из нескольких этапов. Их суть – подбор геометрических параметров нормального (поперечного) сечения, класса арматуры и класса бетона, чтобы плита, которая проектируется, не разрушилась под воздействием максимально возможной нагрузки.

Вернуться к оглавлению

Первый этап: определение расчетной длины плиты

Плита перекрытия может быть абсолютно любой длины, а вот длину пролета балки уже необходимо высчитывать отдельно.

Реальная длина может быть абсолютно любой, а вот расчетная длина, выражаясь другими словами, пролет балки (в данном случае плиты перекрытия) – совсем другое дело. Пролетом является расстояние между несущими стенами в свету. Это длина и ширина помещения от стенки до стенки, следовательно, определить пролет довольно просто. Следует измерить рулеткой либо другими подручными средствами данное расстояние. Реальная длина во всех случаях будет большей.

Железобетонная монолитная плита перекрытия может опираться на несущие стенки, которые выкладываются из кирпича, камня, шлакоблоков, керамзитобетона, пено- либо газобетона. В подобном случае это не очень важно, однако в случае, если несущие стенки выкладываются из материалов, которые имеют недостаточную прочность (газобетон, пенобетон, шлакоблок, керамзитобетон), также необходимо будет выполнить сбор некоторых дополнительных нагрузок.

Данный пример содержит расчет для однопролетной плиты перекрытия, которая опирается на 2 несущих стенки. Расчет плиты из железобетона, которая опирается по контуру, то есть на 4 несущих стенки, или для многопролетных плит рассматриваться в данном материале не будет.

Чтобы то, что было сказано выше, усваивалось лучше, следует принять значение расчетной длины плиты l = 4 м.

Вернуться к оглавлению

Определение толщины монолитной плиты основания

Как правило, при частной застройке принимаются усредненные величины. Для наиболее распространенных видов конструкций они указаны ниже

Этажность и материал стен здания	Толщина фундаментной плиты (мм)	Армация
Легкие постройки: веранды, хозяйственные помещения, гаражи	150	один ряд сетки
Двухэтажные легкие дома (пено- или газобетон, каркасные)	250	объемно в два уровня
Двухэтажные дома из кирпича и бетона с тяжелыми перекрытиями	300	объемно в два уровня

При этом данные значения справедливы:

для грунтов с нормальной несущей способностью;
диаметр прутка армирования для легких строений 10 мм;
диаметр горизонтального стержня для двухэтажных строений 12-16 мм;
размер стороны ячейки сетки армирования 0,1 м;
вертикальный прут берется размером 8 мм.

Если здание не подходит под типовые данные, можно воспользоваться онлайн калькулятором.

Армирующую сетку в монолитных плитах фундамента не принято сваривать. Чаще её вяжут специальной проволокой, что дает дополнительную гибкость основанию.

Определение геометрических параметров железобетонного монолитного перекрытия

Расчет нагрузок на плиту перекрытия считается отдельно для каждого конкретного случая строительства.

Данные параметры пока не известны, однако есть смысл их задать для того, чтобы была возможность произвести расчет.

Высота плиты задается как h = 10 см, условная ширина – b = 100 см. Условность в подобном случае означает то, что плита бетонного перекрытия будет рассматриваться как балка, которая имеет высоту 10 см и ширину 100 см. Следовательно, результаты, которые будут получены, могут применяться для всех оставшихся сантиметров ширины плиты. То есть, если планируется изготавливать плиту перекрытия, которая имеет расчетную длину 4 м и ширину 6 м, для каждого из данных 6 м необходимо применять параметры, определенные для расчетного 1 м.

Класс бетона будет принят B20, а класс арматуры – A400.

Далее происходит определение опор. В зависимости от ширины на стенки, от материала и веса несущих стенок плита перекрытия может рассматриваться как шарнирно опертая бесконсольная балка. Это является наиболее распространенным случаем.

Далее происходит сбор нагрузки на плиту. Они могут быть самыми разнообразными. Если смотреть с точки зрения строительной механики, все, что будет неподвижно лежать на балке, приклеено, прибито либо подвешено на плиту перекрытия – это статистическая и достаточно часто постоянная нагрузка. Все что ползает, ходит, ездит, бегает и падает на балку – динамические нагрузки. Подобные нагрузки чаще всего являются временными. Однако в рассматриваемом примере никакой разницы между постоянными и временными нагрузками делаться не будет.

Вернуться к оглавлению

Плитный фундамент своими руками пошаговая инструкция

Подготовительный этап. Он включает в себя очистку территории от мусора и прочих посторонних элементов, в том числе и от растительности. В некоторых случаях для этого потребуется снять небольшой слой грунта, обычно это 5-10 сантиметров. Затем, производится разметка фундамента, в соответствии с планом застройки дома. Разметка должна быть на 5 сантиметров шире с каждой стороны. Разметку можно сделать, используя прочную нить и колышки из кусочков деревянных брусьев. Важно, чтобы углы разметки были идеально прямыми, а нить была натянута на одной высоте. Для этого может понадобиться строительный уровень: водный или лазерный. Лучше всего для этих целей подходит лазерный уровень. Если сделать идеально ровные прямые углы не получается, можно воспользоваться очень старым способом. Древние египтяне использовали треугольник, со следующими пропорциями: 3:4:5. Это позволяло создать идеально ровный прямой угол. В качестве катетов и гипотенузы подойдут прутья арматуры или металлические прутья, любые ровные длинные элементы строительства, которые есть под рукой.

Разметка котлована. Делается с учётом теплоизоляции и дренажной системы, чаще всего, выступы по бокам берутся не меньше, чем толщина фундамента, иногда эти выступы превышают 1 метр. Всё зависит от планов, которые вы собираетесь осуществить после заливки фундамента.

Земляные работы. Копание котлована вручную – это очень трудоёмкий процесс. Даже при небольшой глубине залегания и площади, это может занять неделю работ, поэтому, гораздо эффективнее будет, если Вы закажете специальную технику. Если же не хотите переплачивать, то будьте готовы к длительному труду. Глубина рассчитывается с учётом песчаной подушки, которая является обязательной для такого фундамента. Если Вы планируете прокладку теплоизоляции, то глубина также будет больше. Выемка верхнего грунта, даже с учётом того, что плита будет располагаться почти на поверхности, является обязательной. Многие представители флоры могут навредить конструкции или ещё хуже: проникать в дом через пол.

Этап ручной работы. Представляет собой работы по выравниванию поверхности. Это делается при помощи геодезического нивелира или лазерного строительного уровня. Иногда, проще засыпать неровность землёй, нежели выравнивать поверхность методом выкапывания ненужного. Важно, чтобы эта поверхность была идеально ровной и утрамбованной сверху, то есть не имела рыхлости. Помимо дна, выравниваются также и вертикальные стенки. Эти работы могут занять от 3 до 5-ти дней, в зависимости от погодных условий и количества свободных рук.

Разметка плиты. Осуществляется при помощи нити и металлических прутьев. Края должны быть идеально ровными, а все углы под 90 градусов. Также, на этом этапе можно сделать разметку дренажной системы и коммуникаций.

Прокладка канализации. Очень важный этап, поскольку к нему уже не удастся вернуться так просто. На данном этапе, прокладка канализационных труб является наиболее выгодной.

Настилка геотекстиля. Этот слой позволяет защитить песчано-гравийную подушку от размыва и проседаниий, вызванных грунтовыми водами.

Настилка и утрамбовка песчано-гравийной подушки. Этот этап очень трудоёмкий, поскольку должен быть выполнен с предельной точностью. Подушка должна быть как минимум двуслойной.

Сначала засыпается песок, а затем гравий. Это не позволяет воде просачиваться капиллярным путём вверх.

Установка опалубки и гидроизоляции. Опалубка выполняется из деревянных брусков, которые ставятся на расстоянии 50-100 сантиметров друг от друга. Гидроизоляция настилается поверх песчано-гравийной подушки, равномерно по всей площади. Важно, чтобы она выходила далеко за края подушки.

Армирование фундамента. Проводится при помощи арматуры, методом построения каркаса.

Места переплетений можно укрепить сваркой или специальными элементами для переплёта металлических прутьев.

Заливка бетона. Должна осуществляться заливка сразу всей плиты. Здесь понадобиться несколько рабочих рук для того, чтобы процесс продвигался быстро. Также, понадобиться нанять необходимую технику.

Расчёт размеров плиты

Расчёт размеров плиты производится исходя из физических характеристик грунтов. Лучше всего, если для этого будет приглашён специалист, с учётом того, что перед этим выполнены все инженерно-геологические работы. Плитный фундамент расчёт толщины осуществляется при помощи специального калькулятора, которые учитывает цифровые характеристики сопротивления грунта и предполагаемых нагрузок. При желании, Вы можете сделать это самостоятельно.

Существующие виды нагрузок, сбор которых следует выполнить

Сбор нагрузок сосредоточен на том, что нагрузка может быть равномерно распределенной, сосредоточенной, неравномерно распределенной и другой. Однако нет смысла так сильно углубляться во все существующие варианты сочетания нагрузки, сбор которой производится. В данном примере будет равномерно распределенная нагрузка, потому как подобный случай загрузки для плит перекрытия в жилых частных домах является наиболее распространенным.

Сосредоточенная нагрузка должна измеряться в кг-силах (КГС) или в Ньютонах. Распределенная же нагрузка – в кгс/м.

Нагрузки на плиту перекрытия могут быть самыми разными, сосредоточенными, равномерно распределенными, неравномерно распределенными и т. д.

Вернуться к оглавлению

Пояснения к вычислительным действиям

Представленный калькулятор осуществляет расчеты на базе линейных габаритов основания, то есть предполагается ввод общей протяженности, ширины железобетонной полосы и толщины укладываемого слоя. Перечисленные параметры должны вводиться в программу.

Для оснований, закладывающихся на небольшую глубину, обычно насыпается слой сухой смеси толщиной 7-10 см. Если возводится массивный фундамент, то этот показатель, как правило, увеличивается до 15-20 см. Толщина укладываемой смеси должна измеряться только в утрамбованном виде. Плотность насыпного слоя до его прессования гораздо меньше. Данное обстоятельство учитывается представленной программой расчетов для определения количества приобретаемой смеси. Ответ выводится как в тоннах, так и в кубических метрах.

Что касается состава песчано-гравийных смесей, предназначенных для проведения строительных работ, то он регламентируется пунктами ГОСТ 23735-2014. В данном стандарте также отражены дополнительные сведения о прослойке.

Экономьте время: отборные статьи каждую неделю по почте

Армирование монолитной плиты перекрытия: расчет нагрузки, чертежи

При создании домов с индивидуальной планировкой дома, как правило, застройщики сталкиваются с большим неудобством использования заводских панелей. С одной стороны, их стандартные размеры и форма, с другой – внушительный вес, из-за которого не обойтись без привлечения подъемной строительной техники.

Для перекрытия домов с комнатами разного размера и конфигурации, включая овал и полукруг, идеальным решением являются монолитные ж/б плиты.

Дело в том, что по сравнению с заводскими они требуют значительно меньших денежных вложений как на покупку необходимых материалов, так и на доставку и монтаж.

К тому же у них значительно выше несущая способность, а бесшовная поверхность плит очень качественная.

Почему же при всех очевидных преимуществах не каждый прибегает к бетонированию перекрытия? Вряд ли людей отпугивают более длительные подготовительные работы, тем более что ни заказ арматуры, ни устройство опалубки сегодня не представляет никакой сложности. Проблема в другом – не каждый знает, как правильно выполнить расчет монолитной плиты перекрытия.

Преимущества устройства монолитного перекрытия ↑

Монолитные железобетонные перекрытия причисляют к категории самых надежных и универсальных стройматериалов.

по данной технологии возможно перекрывать помещения практически любых габаритов, независимо от линейных размеров сооружения. Единственное при необходимости перекрыть больших пространств возникает необходимость в установке дополнительных опор;
они обеспечивают высокую звукоизоляцию. Несмотря на относительно небольшую толщину (140 мм), они способны полностью подавлять сторонние шумы;
с нижней стороны поверхность монолитного литья – гладкая, бесшовная, без перепадов, поэтому чаще всего подобные потолки отделывают только при помощи тонкого слоя шпаклевки и окрашивают;
цельное литье позволяет возводить выносные конструкции, к примеру, создать балкон, который составит одну монолитную плиту с перекрытием. Кстати, подобный балкон значительно долговечнее.

К недостаткам монолитного литья можно отнести необходимость использования при заливке бетона специализированного оборудования, к примеру, бетономешалок.

Внимание!

Виды ↑

По технологии устройства различают:

монолитное балочное перекрытие;
безбалочное – это один из самых распространенных вариантов, расходы на материалы здесь меньше, поскольку нет необходимости закупать балки и обрабатывать перекрытия.
имеющие несъемную опалубку;
по профнастилу. Наиболее часто такую конструкцию используют для создания терасс, при строительстве гаражей и других подобных сооружений. Профлисты играют роль несгибаемой опалубки, на которую заливают бетон. Функции опоры будет выполнять каркас из металла, собранный из колонн и балок.

Обязательные условия получения качественного и надежного монолитное перекрытие по профнастилу:

чертежи, в которых указаны точнейшие размеры сооружения. Допустимая погрешность – до миллиметра;
расчет монолитной плиты перекрытия, где учтены создаваемые ею нагрузки.

Профилированные листы позволяют получить ребристое монолитное перекрытие, отличающееся большей надежностью. При этом значительно сокращаются затраты на бетон и стержни арматуры.

На заметку

Все монтажные работы выполняются по специально составленным технологическим картам на устройство монолитного перекрытия. Его еще называют основным технологическим документом, предназначенным как для строительных организаций и проектных бюро, так и для мастеров , непосредственно связанных с выполнением монолитных ж/б работ.

Расчет безбалочного перекрытия ↑

Перекрытие этого типа представляет из себя сплошную плиту. Опорой для нее служат колонны, которые могут иметь капители. Последние необходимы тогда, когда для создания требуемой жесткости прибегают к уменьшению расчетного пролета.

Полезно

Экспериментально было установлено, что для безбалочной плиты опасными нагрузками можно считать сплошную, оказывающую давление на всю площадь и полосовую, распределенную через весь пролет.

Расчет монолитной плиты, опертой по контуру ↑

Параметры монолитной плиты ↑

Понятно, что вес литой плиты напрямую зависит от ее высоты.

Однако, помимо собственно веса она испытывает также определенную расчетную нагрузку, которая образуется в результате воздействия веса выравнивающей стяжки, финишного покрытия, мебели, находящихся в помещении людей и другое.

Было бы наивно предположить, что кому-то удастся полностью предугадать возможные нагрузки или их комбинации, поэтому в расчетах прибегают к статистическим данным, основываясь на теории вероятностей. Таким путем получают величину распределенной нагрузки.

К примеру:

Здесь суммарная нагрузка составляет 775 кг на кв. м.

Одни из составляющих могут носить кратковременный характер, другие – более длительный. Чтобы не усложнять наши расчеты, условимся принимать распределительную нагрузку qв временной.

Как рассчитать наибольший изгибающий момент ↑

Это один из определяющих параметров при выборе сечения арматуры.

Напомним, что мы имеем дело с плитой, которая оперта по контуру, то есть, она будет выступать в роли балки не только относительно оси абсцисс, но и оси аппликат (z), и будет испытывать сжатие и растяжение в обеих плоскостях.

Как известно, изгибающий момент по отношению к оси абсцисс балки с опорой на две стены, имеющей пролет ln вычисляют по формуле mn = qnln2/8 (для удобства за ее ширину принят 1 м). Очевидно, что если пролеты равны, то равны и моменты.

Если учесть, что в случае квадратной плиты нагрузки q1 и q2 равны, возможно допустить, что они составляют половину расчетной нагрузки, обозначаемой q. Т. е.

Иначе говоря, можно допустить, что арматура, уложенная параллельно осям абсцисс и аппликат, рассчитывается на один и тот же изгибающий момент, который вдвое меньше, нежели тот же показатель для плиты, которая в качестве опоры имеет две стены. Получаем, что максимальное значение расчетного момента составляет:
Что же касается величины момента для бетона, то если учесть, что он испытывает сжимающее воздействие одновременно в перпендикулярных друг другу плоскостях, то ее значение будет больше, а именно,
Как известно, для расчетов требуется единая величина момента, поэтому в качестве его расчетного значения берут среднее арифметическое от Ма и Мб, которое в нашем случае равно 1472.6 кгс·м:

Как выбрать сечение арматуры ↑

В качестве примера произведем расчет сечения стержня по старой методике и сразу отметим, что конечный результат расчета по любой другой дает минимальную погрешность.

Какой бы способ расчеты вы ни выбрали, не надо забывать, высота арматуры в зависимости от ее расположения относительно осей x и z будет различаться.

В качестве значения высот предварительно примем: для первой оси h01 = 130 мм, для второй – h02 = 110 мм. Воспользуемся формулой А0n = M/bh30nRb. Соответственно получим:

Из представленной ниже вспомогательной таблицы найдем соответствующие значения η и ξ и посчитаем искомую площадь по формуле Fan= M/ηh0nRs.
Получаем

Fa1 = 3,275 кв. см.
Fa2 = 3,6 кв. см.

Фактически, для армирования 1 пог. м необходимо по 5 арматурных стержня для укладки в продольном и поперечном направлении с шагом 20 см.

Для выбора сечения можно воспользоваться нижележащей таблицей. К примеру, для пяти стержней ⌀10 мм получаем площадь сечения, равной 3,93 кв. см, а для 1 пог. м она будет в два раза больше – 7,86 кв. см.

Сечение арматуры, проложенной в верхней части, было взято с достаточным запасом, поэтому число арматуры в нижнем слое можно уменьшить до четырех. Тогда для нижней части площадь, согласно таблице составит 3,14 кв. см.

На заметку

Для расчета подобной плиты в панельном доме согласно имеющимся методикам расчета обычно применяют корректирующий коэффициент для учета также пространственной работы конструкции. Он позволяет примерно на 3–10 процентов сократить сечение.

Однако многие специалисты считают, что, в отличие от заводских, для монолитных плит его использование не столь уж обязательно, поскольку при таком подходе возникает необходимость в ряде дополнительных расчетов, к примеру, на раскрытие трещин и прочих.

И потом, если центральную часть армировать стержнями большего диаметра, то прогиб посередине будет изначально меньше. При необходимости его можно достаточно просто устранить или скрыть под финишной отделкой.

Пример расчета монолитной плиты перекрытия в виде прямоугольника ↑

На практике неоднократно была показана зависимость поперечного и продольного моментов от значения λ = l2 / l1:

при λ > 3, продольный больше поперечного в пять раз;
при λ ≤ 3 эту зависимость определяют по графику.

Теперь вновь обратимся к вспомогательной таблице, откуда находим значения η1, η2 и ξ1, ξ2. Далее, подставив найденные значения в формулу, по которой вычисляют площадь сечения арматуры, получаем:

Fa1 = 3.845 кв. см;
Fa2 = 2 кв. см.

В итоге получаем, что для армирования 1 пог. м. плиты необходимо:

продольная арматура:пять 10-миллиметровых стержней, длина 520 -540 см, Sсеч. – 3.93 кв. см;
поперечная арматура: четыре 8-миллиметровых стержня, длина 820-840 см, Sсеч. – 2.01 кв.см.

Источник: https://stylekrov.ru/raschet-monolitnoj-plity-perekrytiya.html

Армирование монолитной плиты: расчет и вязка арматуры

Армирование монолитной плиты — это сложная и ответственная задача. Конструктивный элемент воспринимает серьезные изгибающие нагрузки, с которыми бетону не справится. По этой причине при заливке монтируют арматурные каркасы, которые усиливают плиту и не дают ей разрушаться под нагрузкой.

Как правильно армировать конструкцию? При выполнении задачи нужно соблюдать несколько правил. При строительстве частного дома обычно не разрабатывают подробный рабочий проект и не делают сложных расчетов.

Из-за небольших нагрузок считаю, что достаточно соблюсти минимальные требования, которые представлены в нормативных документах. Также опытные строители могут заложить арматуру по примеру уже сделанных объектов.

Плита в здании может быть двух типов:

В общем случае армирование плиты перекрытия и фундаментной не имеет критических отличий. Но важно знать, что в первом случае потребуются стержни большего диаметра. Это вызвано тем, что под элементом фундамента есть упругое основание — земля, которое берет на себя часть нагрузок. А вот схема армирования плиты перекрытия не предполагает дополнительного усиления.

Армирование фундаментной плиты

Арматура в фундамент в этом случае укладывается неравномерно. Необходимо усилить конструкцию в местах наибольшего продавливания. Если толщина элемента не превышает 150 мм, то армирование для монолитной плиты фундамента выполняется одной сеткой. Такое бывает при строительстве небольших сооружений. Также тонкие плиты используются под крыльца.

Для жилого дома толщина фундамента обычно составляет 200—300 мм. Точное значение зависит от характеристик грунта и массы здания. В этом случае арматурные сетки укладываются в два слоя друг над другом. При монтаже каркасов необходимо соблюдать защитный слой бетона. Он позволяет предотвратить коррозию металла. При возведении фундаментов величина защитного слоя принимается равной 40 мм.

Диаметр армирования

Перед тем как вязать арматуру для фундамента, потребуется подобрать ее сечение. Рабочий стержни в плите располагаются перпендикулярно в обоих направлениях. Для соединения верхнего и нижнего ряда используют вертикальные хомуты. Общее сечение всех прутов в одном направлении должно составлять не менее 0,3% от площади сечения плиты в этом же направлении.

Пример армирования

Если сторона фундамента не превышает 3 м, то минимально допустимый диаметр рабочих прутов назначается равным 10 мм. Во всех остальных случаях он составляет 12 мм. Максимально допустимое сечение — 40 мм. На практике чаще всего используют стержни от 12 до 16 мм.

Перед закупкой материалов рекомендуется посчитать массу необходимой арматуры для каждого диаметра. К полученному значению прибавляют примерно 5 % на неучтенные расходы.

Укладка металла по основной ширине

Схемы армирования монолитной плиты фундамента по основной ширине предполагают постоянные размеры ячейки. Шаг прутьев принимается одинаковым независимо от расположения в плите и направления. Обычно он находится в пределах 200—400 мм.

Чем тяжелее здание, тем чаще армируют монолитную плиту. Для кирпичного дома рекомендуется назначать расстояние 200 мм, для деревянного или каркасного можно взять большее значение шага.

При этом важно помнить, что расстояние между параллельными прутами не может превышать толщину фундамента более чем в полтора раза.

Заливка бетонной отмостки вокруг частного дома

Обычно и для верхнего, и для нижнего армирования используют одинаковые элементы. Но если есть необходимость уложить пруты разного диаметра, то те, которые имеют большее сечение укладывают снизу. Такое армирование плиты фундамента позволяет усилить конструкцию в нижней части. Именно там возникают наибольшие изгибающие силы.

Основные армирующие элементы

С торцов вязка арматуры для фундамента предполагает укладку П-образных стержней. Они необходимы для того, чтобы связать в одну систему верхнюю и нижнюю часть армирования. Также они предотвращают разрушение конструкции из-за крутящих моментов.

Зоны продавливания

Связанный каркас должен учитывать места, в которых изгиб ощущается больше всего. В жилом доме зонами продавливания будут участки, в которых опираются стены. Укладка металла в этой области осуществляется с меньшим шагом. Это значит, что потребуется больше прутов.

Например, если для основной ширины фундамента использован шаг 200 мм, то для зон продавливания рекомендуется уменьшить это значение до 100 мм. При необходимости каркас плиты можно связать с каркасом монолитной стены подвала. Для этого на этапе возведения фундамента предусматривают выпуски металлических стержней.

Армирование монолитной плиты перекрытия

Расчет арматуры для плиты перекрытия в частном строительстве выполняется редко. Это достаточно сложная процедура, выполнить которую сможет не каждый инженер. Чтобы заармировать плиту перекрытия, нужно учесть ее конструкцию. Она бывает следующих типов:

сплошное;
ребристое:
по профлисту.

Последний вариант рекомендуется при выполнении работ самостоятельно. В этом случае нет необходимости устанавливать опалубку. Кроме того, за счет использования металлического листа повышается несущая способность конструкции. Самая низкая вероятность ошибок достигается при изготовлении перекрытия по профлисту. Стоит отметить, что оно является одним из вариантов ребристой плиты.

Перекрытие с ребрами залить непрофессионалу может быть проблематично. Но такой вариант позволяет существенно сократить расход бетона. Конструкция в этом случае подразумевает наличие усиленных ребер и участков между ними.

Еще одни вариант — изготовит сплошную плиту перекрытия. В этом случае армирование и технология похожи на процесс изготовления плитного фундамента. Основное отличие — класс используемого бетона. Для монолитного перекрытия он не может быть ниже В25.

Стоит рассмотреть несколько вариантов армирования.

Перекрытие по профлисту

В этом случае рекомендуется взять профилированный лист марки Н-60 или Н-75. Они обладают хорошей несущей способностью. Материал монтируется так, чтобы при заливке образовались ребра, обращенные вниз. Далее проектируется монолитная плита перекрытия, армирование состоит из двух частей:

рабочие стержни в ребрах;
сетка в верхней части.

Выполняем точную разметку фундамента самостоятельноАрмирование плиты перекрытия по профлисту

Наиболее распространенный вариант, когда в ребрах устанавливают по одному стержню диаметром 12 или 14 мм. Для монтажа прутов подойдут инвентарные пластиковые фиксаторы. Если нужно перекрыть большой пролет, в ребро может устанавливаться каркас из двух стержней, которые связаны между собой вертикальным хомутом.

В верхней части плиты обычно укладывается противоусадочная сетка. Для ее изготовления используют элементы диаметром 5 мм. Размеры ячейки принимаются 100х100 мм.

Сплошная плита

Толщина перекрытия чаще всего принимается равной 200 мм. Армирующий каркас в этом случае включает в себя две сетки, расположенные друг над другом. Такие сетки нужно связать из стержней диаметром 10 мм.

В середине пролета устанавливают дополнительные пруты усиливающей арматуры в нижней части. Длина такого элемента назначается 400 мм или более. Шаг дополнительных прутов принимают таким же, как шаг основных.

В местах опирания нужно тоже предусмотреть дополнительное армирование. Но располагают его в верхней части. Также по торцам плиты нужны П-образные хомуты, такие же как в фундаментной плите.

Пример армирования плиты перекрытия

Расчет армирования плиты перекрытия по весу для каждого диаметра стоит выполнить до закупки материала. Это позволит избежать перерасхода средств. К полученной цифре прибавляют запас на неучтенные расходы, примерно 5%.

Вязка арматуры монолитной плиты

Для соединения элементов каркаса между собой пользуются двумя способами: сварка и связывание. Лучше вязать арматуру для монолитной плиты, поскольку сварка в условиях строительной площадки может привести к ослаблению конструкции.

Для выполнения работ используют отожженную проволоку, диаметром от 1 до 1,4 мм. Длину заготовок обычно принимают равной 20 см. Существует два типа инструмента для вязания каркасов:

Второй вариант существенно ускорят процесс, снижает трудоемкость. Но для возведения дома своими руками большую популярность получил крючок.

Для выполнения задачи рекомендуется заранее подготовить специальный шаблон по типу верстака. В качестве заготовки используют деревянную доску шириной от 30 до 50 мм и длинной до 3 м.

На ней делают отверстия и углубления, которые соответствуют необходимому расположению арматурных прутов.

Общие рекомендации

при соединении стержней по длине минимальный нахлест составляет 20 диаметров, но не меньше 250 мм;
все зоны, в которых возможен изгиб, в обязательном порядке должны быть усилены;
при выборе между сваркой и вязкой, лучше — второе;
при необходимости использовать стержни разного диаметра, те, которые толще, располагают снизу.

Источник: https://DomZastroika.ru/foundation/vypolnenie-pravilnogo-armirovaniya-monolitnoj-zhb-plity.html

Как армировать плиту перекрытия и зачем это делать?

Любое здание возводится с использованием бетона. Для усиления применяют проволочную сетку или арматурный каркас. Распространены монолитные перекрытия, для формирования которых выполняется заливка бетонным раствором опалубки, установленной между несущими опорами.

Для повышения нагрузочной способности нужно усилить бетонную плиту. Для этого выполняется дополнительное армирование плит перекрытий, которое должно соответствовать требованиям проекта.

Важно выполнить расчеты с учетом расстояния между стенами, подобрать количество и диаметр армирования.

Что такое армирование монолитной плиты

Распространенным элементом жилых и производственных зданий является монолитное перекрытие, для усиления которого применяют арматуру большого диаметра.

Для соединения элементов арматурной решетки или пространственного каркаса не рекомендуют использовать сварку, ослабляющую конструкцию. Места соединения стержней необходимо связывать отожженной проволокой.

Часть монолита, укрепленная арматурой, способна воспринимать значительные нагрузки. Армирование перекрытия – это комплекс мероприятий по усилению бетонной конструкции.

Наиболее используемым перекрытием при строительстве индивидуальных малоэтажных строений являются железобетонные изделия

Последовательность действий следующая:

Вначале разрабатывают проект и выполняют расчет армирования, учитывающий размеры перекрытия, величину действующих усилий. На основании расчетов разрабатывается схема усиления.
После подготовки щитов опалубку устанавливают между капитальными стенами. При монтаже опалубочной конструкции устанавливают опорные элементы, повышающие нагрузочную способность опалубки.
Далее нарезают заготовки, связывают каркас и устанавливают в щитовую опалубку. Изготовление и сборку металлоконструкции выполняют согласно предварительно разработанной проектной документации.
На завершающей стадии осуществляется заливка в опалубку бетонного раствора. После бетонирования уплотняют сформированный бетонный массив. Для нормального набора твердости бетон периодически увлажняют.

При разработке схемы усиления бетонной плиты предусматривается установка дополнительных стальных прутков в проблемных участках:

в зонах контакта монолитной плиты с опорными колоннами, капитальными стенами и арочными конструкциями;
в местах сосредоточения усилий, связанных с установкой отопительных приборов, тяжелой мебели или массивного оборудования;
по контуру выходных проемов на верхние этажи, а также вокруг отверстий для вентиляционных магистралей и дымоотводящих труб;
в центральной части бетонной плиты, которая является одним из наиболее ослабленных участков перекрытия.

Для предотвращения коррозионных процессов арматурная решетка располагается на специальных подставках внутри бетонного массива, не доходя до поверхности 30-40 мм.

С учетом этого фактора подбираются длины прута и обеспечивается неподвижность силовой конструкции при бетонировании.

Владея технологией армирования несложно обеспечить повышенные прочностные свойства бетонного перекрытия, а также его продолжительный ресурс использования.

Расчет толщины армирования перекрытия зависит от его длины

Как правильно армировать – требования по усилению бетонной плиты

Армирование монолитной плиты перекрытия – ответственный процесс, к выполнению которого предъявляется комплекс требований.

При выполнении работ по формированию усиленной железобетонной конструкции перекрытия соблюдайте следующие рекомендации:

используйте для соединения стальных прутков вязальную проволоку диаметром 1,2-1,6 мм. Использование электрической сварки недопустимо в связи с нарушением структуры металла в местах соединения;
обеспечьте требуемую толщину бетонного массива перекрытия по отношению к расстоянию между капитальными стенами. Толщина железобетонной конструкции в 30 раз меньше расстояния между опорами. При этом минимальная толщина плиты составляет не менее 15 см;
производите укладку элементов металлического каркаса с учетом размеров перекрытия по вертикали. При минимальной толщине плиты укладка арматуры выполняется одним слоем. При толщине больше 15 см выполняйте усиленное армирование двумя слоями;
используйте для заливки в опалубку бетонную смесь с маркировкой М200 и выше. Бетон данных марок обладает хорошими эксплуатационными характеристиками, способен воспринимать значительные нагрузки и отличается доступной ценой;
применяйте для изготовления стальной решетки арматурные прутья диаметром 0,8-1,2 см. При выполнении армирования двумя слоями используйте увеличенный размер сечения металлопрофиля в нижнем ряду. Возможен вариант использования покупной сетки;
сооружайте опалубочную конструкцию из строганых досок или влагозащищенной фанеры. Тщательно герметизируйте стыковые участки. Для усиления опалубки применяйте деревянные столбы диаметром до 20 см или металлические стойки телескопического типа.

Соблюдение указанных требований при выполнении мероприятий по армированию обеспечит прочностные характеристики сооружаемого перекрытия.

Армированная платформа, выполненная с учетом технологических тонкостей, прослужит не один десяток лет

Дополнительное армирование перекрытий – достоинства и слабые стороны

Необходимость усиления бетонных перекрытий связана с характеристиками бетона. Бетонный массив способен воспринимать повышенные сжимающие нагрузки, однако восприимчив к растягивающим усилиям и влиянию изгибающих моментов.

Бетон не способен самостоятельно демпфировать нагрузки и требует дополнительного армирования.

Для компенсации растягивающих усилий и сохранения целостности железобетонных конструкций выполняется дополнительное армирование плит перекрытий.

Бетонная плита, прочность которой увеличена за счет дополнительного армирования, — надежная конструкция, отличающаяся рядом достоинств. Основные преимущества:

продолжительный ресурс эксплуатации. Благодаря увеличенному запасу прочности, срок использования усиленной железобетонной конструкции исчисляется десятилетиями;
отсутствие стыковых швов, а также гладкая поверхность потолков и полов. Отсутствует необходимость в выполнении дорогих и трудоемких отделочных работ;
уменьшенная масса монолитной конструкции перекрытия по сравнению с покупными железобетонными панелями. Это значительно снижает нагрузку на фундаментное основание;
повышенные прочностные характеристики. Сочетание свойств стальной арматуры и бетона позволяет повысить прочность основания и обеспечить его целостность при повышенных нагрузках;
увеличенная надежность железобетонной конструкции. Устойчивость к воздействию нагрузок, действующих в различных направлениях, достигается за счет армирования. Усиленные перекрытия способны воспринимать от 0,5 до 0,8 т на каждый квадратный метр поверхности;
пожарная безопасность. Использование негорючих стройматериалов обеспечивает огнестойкость конструкции. Плита способна длительное время сохранять целостность под воздействием повышенной температуры и открытого огня;

Такая конструкция весит заметно ниже по сравнению с готовыми железобетонными плитами, однако, на ее прочность данный фактор не влияет

уменьшенный объем затрат по сравнению с использованием для формирования перекрытий стандартных панелей. Расходы на сооружение монолитного перекрытия существенно меньше по сравнению с аналогичной конструкцией сборного типа;
отсутствие необходимости в использовании специальной грузоподъемной техники и такелажной оснастки. Для формирования монолитной плиты не требуется подъемный кран;
равномерная передача усилий от монолитной плиты на несущие стены строения или опорные колонны. В результате выравнивания нагрузок снижается вероятность образования трещин.

Среди остальных достоинств следует отметить возможность заливки перекрытия нестандартной конфигурации. Это позволяет возводить строения различного уровня сложности с нестандартной планировкой. Серьезным плюсом является возможность выполнять межэтажные проемы и коммуникационные отверстия на этапе бетонирования.

Наряду с достоинствами имеются также и слабые стороны:

повышенная трудоемкость выполнения мероприятий по сборке арматурного каркаса;
увеличенная продолжительность процесса гидратации цемента и, соответственно, набора бетоном эксплуатационной прочности.

Профессиональные строители часто отдают предпочтение монолитным перекрытиям, которые наряду с указанными преимуществами устойчивы к воздействию повышенной влажности и надежно звукоизолируют помещение.

Какой используется материал для изготовления усиленных элементов перекрытия

Для формирования усиленных перекрытий необходимы следующие стройматериалы:

бетонная смесь, изготовленная на основе цемента М300, мелкого песка и среднефракционного щебня;
стальные прутки с рифленой поверхностью, изготовленные из арматурной стали класса А4.

Платформа находит свое применение для перекрытия большепролетных и сильно нагруженных конструкций

Также потребуются следующие материалы, инструменты и оборудование:

отожженная проволока для соединения арматурных стержней;
специальное приспособление для связывания арматуры;
влагостойкая фанера или доски для изготовления опалубки;
оснастка для изгибания арматурных заготовок;
болгарка или специальные кусачки для резки стержней.

Не забудьте подготовить рулетку, с помощью которой выполняются необходимые замеры.

Расчет цельной железобетонной плиты выполняется на основании предварительно разработанной схемы с учетом требований строительных норм и правил.

По результатам расчетов определяются следующие характеристики:

толщина железобетонного перекрытия;
сортамент арматуры и количество рядов усиления.

Остановимся отдельно на каждом виде расчетов.

Как рассчитывается толщина бетонной плиты

Толщину формируемой железобетонной конструкции перекрытия определяйте по следующему алгоритму:

Произведите замер расстояния между несущими стенами.
Разделите полученную величину на 30.
Умножьте результат на коэффициент запаса, равный 1,2.

Например, для строения с расстоянием 600 см между капитальными стенами толщина плиты составит: 600:30х1,2=24 см. При проектировании нагруженных конструкций желательно доверить выполнение расчетов специалистам, которые учтут все нюансы.

Монолитная плита не поддерживает горение и способна выдержать воздействие открытого пламени длительное время

Количество уровней армирования определяется в зависимости от толщины перекрытия:

одноярусное усиление допускается при минимальной толщине железобетонной конструкции, равной 150 мм;
двухуровневый арматурный каркас сооружается при увеличении толщины перекрытия выше указанного значения.

Диаметр верхней и нижней арматуры составляет 8-12 мм. При связывании стержней формируется решетка с ячейками в виде квадрата со стороной 200-400 мм.

Конструкция и чертеж верхнего перекрытия

Конструктивно монолитное перекрытие представляет собой сборную конструкцию из марочного бетона, внутри которого расположена силовая решетка. Схема армирования монолитной плиты перекрытия разрабатывается на этапе проектирования.

В ней представлена информация следующего характера:

габариты армирующей решетки;
размеры и сечения арматурных прутков;
профиль используемых стержней;
метод соединения арматуры;
интервал между арматурными прутьями;
конструктивные особенности пояса усиления.

На основании схемы рассчитывается количество стройматериалов и планируется очередность строительных мероприятий.

Дополнительное армирование плит перекрытий – подготовительные мероприятия

Планируя, как армировать монолитную плиту, следует тщательно подготовиться к выполнению работ:

Выполнить прочностные расчеты.
Разработать схему усиления.
Определить потребность в стройматериалах.
Подготовить материалы и инструмент.
Нарезать арматурные заготовки.
Приготовить щиты для сборки опалубки.

Следует обратить внимание на подготовку бетонного раствора в необходимом объеме.
Рассмотрим, как правильно армировать монолитную плиту на примере перекрытия для строения с габаритами 6х6 м с толщиной железобетонной платформы 0,24 м.
Порядок действий:

Соберите щитовую опалубку.
Герметизируйте щели.
Нарежьте арматуру.
Свяжите двухъярусную решетку с ячейкой 20х20 см.
Установите решетку в опалубке на специальные подставки.

После выполнения указанных операций произведите заливку бетона.
Армирование плиты – ответственная операция, выполняемая по следующему алгоритму:

Нарежьте арматурные заготовки требуемых размеров.
Свяжите силовую решетку нижнего яруса.
Расположите ее с зазором 30-40 мм до поверхности опалубки.
Надежно закрепите вертикальные прутки.
Привяжите к ним арматуру верхнего уровня.

Для обеспечения жесткости фиксации элементов используйте вязальное приспособление. После обеспечения неподвижности арматурного каркаса приступайте к бетонированию.

Подводим итоги

Зная, как армировать плиту перекрытия, несложно самостоятельно выполнить работы и сэкономить при этом денежные средства. Важно правильно произвести расчеты и соблюдать технологию.

Источник: https://pobetony.expert/armirovanie/plity-perekrytiya-armirovanie

Армирование монолитной плиты перекрытия и основы расчета

Перекрытия и сваи

16.03.2018

10.3 тыс.

6.9 тыс.

7 мин.

Для создания надежного перекрытия необходимо правильно сделать армирование, которое обеспечит прочность при нагрузках на изгиб и равномерно распределит давление на фундамент.

Монолитные плиты перекрытия будут стоить дешевле, потому что не требуют наличия на участке грузоподъемной техники.

Сделать предварительные расчеты для небольших пролетов можно самостоятельно по формулам нормативных документов

В зависимости от конструкции каркаса перекрытия монтируются деревянные и железобетонные. Последние в свою очередь делятся на:

стандартные железобетонные плиты различных конструкций;
монолитное перекрытие.

Преимущество готовых армированных плит в профессиональном изготовлении согласно требованиям СНиП: меньший вес за счет наличия сформированных при заливке полостей. По количеству и форме внутреннего строения плита бывает:

многопустотной – с круглыми продольными отверстиями;
ребристой – сложный профиль поверхности;
пустотной – узкие, фигурные панели используются как вставки.

Уже готовые плиты перекрытия оправдывают свое применение при крупном строительстве, например при возведении высотных домов. Но они имеют свои недостатки при укладке:

наличие стыков;
использование грузоподъемной техники;
подходят только под стандартные размеры помещений;
невозможность создавать фигурные перекрытия, отверстия для вытяжек и др.

Монтаж перекрытий из плит обходится дорого. Надо оплачивать транспортировку спецавтомобилем, загрузку и монтаж подъемным краном. Чтобы дважды не вызывать спецтехнику, желательно с машины плиты сразу монтировать на стены.

Если рассматривать индивидуальное строительство небольших коттеджей и домов, то специалисты рекомендуют самостоятельное изготовление перекрытий. Заливка бетонным раствором производится непосредственно на месте.

Предварительно сооружается опалубка обвязки и армированная сетка.

Железобетонное перекрытие делается так же, как и готовые плиты из 2 материалов:

железные прутья;
цементный раствор.

Бетон имеет высокую твердость, но он хрупкий и не выдерживает деформаций, разрушается от ударов. Металл мягче, хорошо переносит деформации на изгиб и кручение. При совмещении этих двух материалов получаются прочные конструкции, переносящие любые нагрузки.

Преимущества:

отсутствие швов и стыков;
ровная сплошная поверхность;
возможность делать перекрытия на любые формы и размеры помещений;
монтаж и сборка арматуры проводится непосредственно на месте;
железобетонный монолит упрочняет конструкцию, связывает воедино стены;
не надо после монтажа заделывать стыки и выравнивать переходы;
местная большая нагрузка на перекрытие равномерно распределяется на фундамент;
легко сделать различные отверстия между этажами для лестниц и коммуникационные колодцы.

К недостаткам армирования относится большие трудозатраты по сборке арматурной сетки и длительный процесс высыхания и упрочнения бетона.

Расчет параметров перекрытия должен делаться на основании требований СНиП. Расчетным размерам на прочность добавляется 30%, точнее цифры умножаются на коэффициент запаса прочности 1,3. При расчете учитываются только несущие стены и колонны, стоящие на фундаменте. Перегородки не могут служить опорой.

Примерный расчет толщины перекрытия относительно величины расстояния между стенами составляет соотношение 1:30 (соответственно толщина плиты и длина пролета). Классический пример из справочной литературы – ширина помещения 6 метров, то есть 6000 мм. Тогда перекрытие должно иметь толщину 200 мм.

Если расстояние между стенами 4 метра, по расчетам можно монтировать плиту 120 мм. На практике такое армирование монолитной плиты перекрытия подойдет только для нежилого чердака, на котором не будет громоздкой мебели. Остальные полы (потолки) желательно делать 150 мм с двумя рядами армированной сетки. Сэкономить можно на втором ряде, установив прут на 8 мм с шагом в 2 раза больше.

При величине пролета более 6 м прогибы и другие нагрузки значительно увеличиваются. Все размеры перекрытия и чертежи должны делать специалисты. Примерные расчеты не могут учесть всех нюансов.

По рекомендации СНиП в жилых зданиях перекрытие должно иметь 2 ряда армирующей сетки. В зависимости от расчетной толщины верхний ряд может иметь меньшее поперечное сечение арматуры и больший размер ячеек сетки. Рекомендуемые специалистами размеры для пролетов 6 м и 4 м со стандартной нагрузкой жилого дома показаны в таблице.

Размер пролета, толщина плиты, уровень сетки	Нижний пруток, диаметр в мм	Верхний пруток, диаметр в мм	Размер ячейки
6 м, 20 см, нижний	12	12 или 10	200х200 мм
6 м, 20 см, верхний	8	8	200х200 мм
До 6 м, 20 см, верхний	10	10	400х400мм
4 м, 15 см, нижний	12	10	200х200 мм
4 м, 15см, верхний	8	8	300х300

Расчет ведется по максимальному расстоянию между стенами. Над помещениями одного этажа укладывается одинаковая толщина перекрытия, расчет делается по комнате с максимальными размерами. Расчетные значения округляются в большую сторону.

Сетка делается из катанки – горячекатаного проката круглого сечения низкоуглеродистой стали 3А. Это означает, что металл имеет высокую пластичность, хорошо будет удерживать бетонное перекрытие при больших стационарных нагрузках и вибрациях от землетрясений, работы тяжелой техники, слабого грунта.

Длины прута может быть недостаточно для создания сплошного перекрытия. Для этого делается стыковка методом наложения. Прокат укладывается рядом на расстоянии 10 диаметров и увязывается проволокой. Для прута толщиной 8 мм двойное соединение составляет 80 мм (8 см). Аналогично для проката Ф12 – стык 48 см. Стыковка прутков смещается, не должна быть на одной линии.

Для соединения можно использовать сварку, проложив шов вдоль. При этом теряется гибкость конструкции.

Прутья сетки увязываются между собой проволокой 1,5–2 мм. Каждое пересечение прочно скручивается. Между сетками расстояние примерно 8 см. Оно обеспечивается нарезанным в размер прутом 8 мм. Увязка должна быть в местах пересечения на нижней сетке.

Под нижней арматурой необходимо оставить зазор для заливки слоя бетона от 2 см. Для этого на опалубку устанавливают пластиковые конические фиксаторы с интервалом в 1 м.

Для соединения перекрытия со стенами по периметру создается короб – боковая опалубка. Она устанавливается вертикально, служит границей растекания бетона. Вдоль нее проходит обвязка периметра, усиление углов. После застывания плиты этот короб снимается, остается ровный торец.

Опалубка устанавливается на расстоянии 2 см от торцов и продольных прутов после завершения сборки армирующей сетки и обеспечивает расположение металла внутри бетона.

Удаленность ее от плоскости стены составляет 15 см для кирпичной кладки и шлакоблока. Газобетон менее прочный, нахлест перекрытия 20 см. Это расстояние на стене до заливки покрывается специальным составом, гасящим вибрацию.

Такая прослойка значительно повышает прочность здания.

Аналогичная опалубка ставится в места, где должны оставаться отверстия. В основном это лестницы между этажами, выводы труб, системы вентиляции и проводов коммуникаций. Они закрываться сеткой и заливаться не будут.

Для правильной сборки перекрытия делается чертеж. По нему можно рассчитать расход всех материалов, от проволоки для обвязки до количества цемента.

Алгоритм действий:

1. Перед тем как составлять чертеж следует произвести замеры всех помещений и наружного периметра дома, если отсутствует проект. Они делаются от оси стены.
2. Отмечаются все отверстия, которые не будут заливаться.
3. Наносятся контуры всех несущих стен и части промежуточных. Делается подробная схема обвязки, сетки, упрочнения с указанием толщины прутка, мест стыковки и увязки.
4. На чертеже указывается размер ячеек и расположение крайнего продольного прута от края заливки.
5. Рассчитываются габариты профлиста под нижнюю плоскость плиты.

При создании схемы сетки в большинстве случаев количество ячеек имеет не целое число. Арматуру следует сместить и получить одинаковые уменьшенные размеры ячеек возле стен.

Остается просчитать материал. Длину прутка умножить на их количество. К полученному числу добавить расход на стыки и увеличить полученную цифру на 2%. Округлять при покупке в большую сторону.

По площади перекрытия рассчитывается количество пластиковых фиксаторов и сколько проката пойдет на вставки между сетками.

Расчет цементного состава производится исходя из толщины перекрытия и его площади.

Арматура сверху и снизу должна быть покрыта раствором толщиной минимум 20 мм. При доступе воздуха на поверхности металла образуется коррозия, и начнется разрушение. При создании перекрытия толще 15 см, с армированием в 2 слоя, больше раствора распределяют вверху.

Чертеж служит и для расчета количества опалубки, опорных колонн и деревянных балок для создания нижней поддерживающей плоскости – платформы под заливку перекрытия.

Поставить на фиксаторы прутья и связать все пересечения проволокой по силам любому застройщику. Для гарантии безопасности расчеты перекрытий и создание проекта дома лучше доверить профессионалам.

После того как будут выполнены все расчеты и подготовлен чертеж, приступают к установке опалубки на всю длину перекрытия. Для нее чаще всего используются доски размерами 50х150 мм, брусья и фанера.

Правильность возведения конструкций отслеживают с помощью уровня или нивелира. Следующим этапом является укладывание нижнего ряда арматуры согласно проекту.

Все соединения металлического каркаса выполняют в шахматном порядке.

В итоге должно получиться так, чтобы все пространство между армированием и опалубкой было залито бетоном. Для этого сетка укладывается на подставки и скрепляется вязальной проволокой.

Для связывания элементов ни в коем случае нельзя использовать сварку.

На первый слой укладывается второй ряд арматуры. Все элементы располагают на специальные подставки.

Следующим шагом является залитие опалубки сначала жидким, а затем более густым слоем бетона (чаще всего марки М200).

Первый слой должен по консистенции напоминать сметану, и с него тщательно убирают пузырьки воздуха движениями лопатой. Чтобы предотвратить растрескивание бетона, его смачивают водой первые 2-3 дня.

Когда вся конструкция застынет (должно пройти не менее 30 дней), опалубку убирают.

Источник: http://obustroen.ru/stroitelystvo/perekrytiya/armirovanie-monolitnoy-plity-perekrytiya.html

Монолитные перекрытия — применение для строительства домов из газобетонных блоков

Монолитные перекрытия нередко используются в малоэтажном домостроении, в частности при строительстве домов из газоблоков, так как они подходят для помещений любого размера и геометрии. Данная особенность считается серьезным преимуществом монолитных перекрытий перед сборными. При этом производство монолитного перекрытия сопряжено со многими сложностями и затратами, а для его выполнения нужны профессионально подготовленные специалисты.

С чего начинается создание монолитного перекрытия

Первым делом надо подготовить проект строения, в котором будут приведены все выполненные расчеты, позволяющие правильно выбрать толщину перекрытия, параметры арматуры и тип бетона. И не стоит рассчитывать на то, что вы сможете обойтись и без проекта. Выбирая данные параметры «на глазок», Вы либо понесете лишние расходы при закупке стройматериалов, притом эти затраты намного превысят цену проекта, либо рискуете не докупить что-то важное, и тогда потеряете время. И нет гарантии того, что выбранные параметры будут соответствовать нормативам.

Еще один важный момент – поиск профессиональных и опытных работников-строителей. Самый простой вариант – прийти в компанию, специализирующуюся на строительстве, давно работающую на рынке и хорошо себя зарекомендовавшую. Как правило, у таких специалистов всегда есть в наличии весь требуемый инструмент. Не забывайте, что перекрытие обязано получиться высокопрочным, только так оно сможет прослужить долгие годы, вот почему не стоит стремиться сэкономить на нем.

Монолитное перекрытие обязано стопроцентно отвечать требованиям подготовленной проектной документации, вот почему Вам потребуются рабочие, способные сориентироваться не только на стройплощадке, но и в специализированных чертежах.

Помимо этого, рабочие должны разбираться в технологии производства монолитного перекрытия, поскольку одной его заливки и ожидания полного высыхания будет недостаточно. Существует немало моментов, не учитывая которые, можно ухудшить результат даже при использовании высококачественных и дорогостоящих стройматериалов. Бывалые строители без затруднений смогут сориентироваться в таких вещах, как толщина бетонного слоя для защиты арматуры, прикрепление стержней арматуры друг к другу, установка перекрытия на опору, участки местонахождения швов, вибрационное уплотнение бетонного раствора, ухаживание за получившимся перекрытием после вливания бетона и т. п. Каждый из указанных нюансов должен учитываться для получения прочного перекрытия, что очень актуально при возведении дома из газобетона.

Достоинства монолитных перекрытий

Можно не сомневаться в том, что лучшим способом постройки монолитной плиты будет ее реализация в полном согласовании с имеющимся проектом. Но перед этим инженеры должны рассчитать конструкцию, поскольку:

1. У любого перекрытия, включая монолит, есть разрешенная несущая способность.

2. Объем и сортамент арматуры, класс бетона и толщина плит, используемые в проекте при инженерных расчетах, являются самыми оптимальными, а это позволяет исключить избыточную закупку стройматериалов и перерасход трудозатрат.

3. Проработанный инженерами план возведения позволяет устанавливать плиты перекрытия как на стенки, так и на колонны, благодаря чему сильно увеличиваются возможности внутренней планировки жилого строения. При этом усиление конструкции арматурой в точках касания перекрытий с колоннами сильно различается с армированием традиционных перекрытий, так как в подобных местах надо монтировать дополнительные арматурные элементы для усиления.

4. В проектной документации приводится подробный расчет каждого этапа строительных работ, в результате чего серьезно упрощается процесс возведения газобетонного строения.

Когда не обойтись без монолитного перекрытия

Монолитные плиты из железобетона считаются не только высоконадежным, но и наиболее дорогостоящим из всех предлагаемых на рынке строительных услуг вариантов. Отсюда следует, что надо вычислить, насколько целесообразно их применение.

Итак, применение такого варианта обусловлено следующими факторами:

1. Нет возможности доставить/установить сборные плиты из железобетона, а все остальные варианты кажутся неподходящими.

2. Усложненная конфигурация строения вкупе с «неудобным» размещением внутренних стен, из-за чего невозможно положить нужное число обычных плит перекрытия (иными словами, потребуется огромное число монолитных участков). Одновременно тратиться и на аренду крана-подъемника, и на покупку опалубки просто нерационально. В подобной ситуации стоит выбрать монолит.

3. Агрессивные эксплуатационные условия. Повышенные нагрузки, проблема чересчур высокого уровня влажности, не поддающаяся решению при помощи гидроизоляции (автомобильные мойки, общественные бассейны и пр.). Сегодня плиты перекрытия, как правило, выпускают заранее напряженными, а в роли усиливающей арматуры используют натянутые металлические тросы. Их диаметр, ввиду повышенной прочности на растяжение, довольно невелик. Но подобные изделия очень подвержены коррозии, и их отличительной особенностью является хрупкая, а не пластичная картина деформации и обрушения.

4. Сочетание роли плит перекрытия с функциональным назначением монолитного пояса. Укладывать сборные плиты из железобетона прямо на блоки, чаще всего, не разрешается. Для этого потребуется обустроить монолитный пояс. В ситуациях, когда конечные расходы на пояс и собираемые перекрытия аналогичны либо выше суммарной стоимости монолита, оптимально будет выбрать именно его. При укладывании монолита на опору, равную по ширине поясу, обустраивать последний, как правило, нет необходимости. Это правило не касается строительства на проблемных грунтах – с сильной просадкой, сейсмоактивностью, карстовыми пещерами и пр.

Разновидности монолитных перекрытий

Специалисты различат балочные и безбалочные перекрытия. Балочная разновидность отличается присутствием ригелей, размещающихся или поперек постройки, или крест-накрест. В то же время в безбалочной системе отсутствуют выступающие ребра.

Опыт строителей доказывает, что наилучшим вариантом является использование поперечного размещения ригелей. И все же при подборе надо руководствоваться предназначением создаваемого перекрытия, направленностью технических потоков, спецификой распределения перегрузок, способом усиления прочности каркаса. Можно поместить крупное и тяжелое оборудование прямо на ригелях, при этом нагрузка на каждый ригель по отдельности понижается. При создании перекрытия балочная и ригельная конструкции превращаются с плитами в неразрывное целое.

У безбалочной разновидности нет отступающих ригельных ребер. Их заменяют выступы плит на 0,2-0,3 м от точки, где располагается пролет. Они играют роль плитовых плоских ригелей, помещенных между колоннами. По данной причине нельзя устраивать отверстия и проемы в промежутках между колоннами, выполнять их функцию может центральный участок плиты. Как правило, используются перекрытия с толщиной, приблизительно составляющей 1/32 часть от наибольшего пролета, но когда пролет не выше 6-ти метров, стоит делать плиты уплощенными.

Создание монолитного перекрытия по профлисту

При проектировании перекрытия по профлисту, требуется выполнять все условия СНиП, посвященные металлическим конструкциям, а также конструкциям из бетона и железобетона.

Монолитные плиты по профлисту применяются:

при возведении высотных строений;
общедоступных и индустриальных строений и комплексов с большим разбросом нагрузок;
когда у конструкций нетрадиционные пролеты и размер шага, или слишком много отверстий и проемов;
при восстановительных работах и обустройстве рабочих участков.

Плиты с 1 пролетом и с приоткрытой снизу наружной арматурой в формате металлического профилированного листа, отличаются способностью выдерживать открытый огонь в течение получаса. При этом неразрезанные плиты с множеством пролетов, а также с размещенной по всему периметру арматурой, выдерживают огонь в течение 45-ти минут и более.

Применяемый в роли арматуры профлист должен обладать защитным слоем (оцинкованным либо иным), делающим его невосприимчивым к коррозии. При обустройстве монолитного перекрытия по профлисту можно использовать тяжелые марки бетона с традиционным либо мелкозернистым наполнителем, и показателем прочности на сжатие не менее B15. Металлические прогоны производятся методом сварки из проката – листовой либо профилированной стали.

В базе подобного перекрытия находится плита из железобетона, заливаемая бетоном по профлисту и используемая в качестве поверхностной арматуры, когда бетон накопит нужный уровень прочности. В качестве опоры перекрытию могут служить прогоны, выполненные из стали или железобетона, и стенки из кирпича или бетона. Пролет плиты подбирается размером 1,5-6 метров. Можно сделать пролет большего размера, если речь идет об обустройстве временных опор на этапе заливки бетоном и накопления прочности. Профлисты нужно состыковывать по длине вплотную на прогонах, без перехлеста. По ширине профлист состыковывается методом перехлеста боковых сторон. Чтобы усилить перекрытие в конкретном месте или всю конструкцию разом, надо установить добавочную стержневую, сетевую и каркасную арматуру.

Толщина бетонированной полки плиты над профлистами рассчитывается в соответствии с требуемыми параметрами деформации и прочности, а кроме того, исходя из технических и финансовых соображений. Данный параметр не может составлять менее 3 см, а при неимении бетонной стяжки в напольных конструкциях – минимум 5 см. Профлист укладывают широкими гофрами книзу. Если диаметр отверстия поперек настила не более 50 см, тогда требуется усилить конструкцию, установив в прилегающие к отверстию гофры арматурные стержни вдоль, потом эти стержни отводятся за прогонные оси; также арматурные стержни могут устанавливаться поперек, так, чтобы окаймлять отверстие, будучи отведенными на 2-3 гофра за границы подрезки с обеих сторон. Если диаметр поперечного отверстия гофр профлиста выше 50 см, надо в монолитной конструкции сделать по окружности отверстия добавочные элементы балочной клетки, необходимые для переноса нагрузки со слабого места с отверстием на прогоны.

В процессе строительства именно металлический профлист выполняет функцию несущего элемента. При проведении вычислений определяют, насколько он жесткий и прочный, при этом его рассматривают в качестве металлического гибкого элемента с тонкими стенками, действующего на нагрузку от собственного веса настила, веса бетонного слоя и специфических нагрузок при монтаже, в которые входят вес строителей и оборудования, употребляемого в ходе установки плит перекрытия. В процессе эксплуатации роль несущего элемента отдается плитам из железобетона, в которых профнастил используется как внешняя арматура.

Опора перекрытия по профлисту

В соответствии с расчетной схемой, при установке плиты можно пользоваться несколькими способами. В постройках, чьи стенки сделаны монолитными железобетонными либо кирпичными, плиты после бетонирования опорного пространства будут опираться именно на стенки. В опорном месте устанавливается закладной элемент в виде стального уголка, а к нему при помощи дюбелей прикрепляется профлист.

Процесс армирования перекрытия

Процесс армирования перекрытий считается крайне важным при домостроении. То, насколько верно он будет выполнен, повлияет как на несущую способность здания, так и на его конечную цену.

Перекрытие армируется в 2 слоя. В качестве оснований используются арматурные стержни A500-C с сечением 10 см, укладываемые и вверху, и внизу с шагом в 20 см. Специальной проволокой для вязания с сечением 1,2-1,5 мм арматурные стержни закрепляются так, чтобы образовывать сети; они с легкостью прикрепляются друг к другу благодаря особому крючку. Получившаяся сетка на 2-2, 5 см не доходит торцевыми сторонами до вертикальной опалубки перекрытия.

Но подготовка 2-х базовых сеток – лишь часть процесса. На последующем этапе армируется вся плита перекрытия, т.е. сети помещаются на нужную высоту. Учитывая то, что сетке необходимо иметь защиту в виде бетонного слоя толщиной в 2 см, вертикальный зазор между арматурой должен составлять 10,5-12,5 см. С этой целью изготавливаются особые фиксаторы сечением 10 см. Нижние опорные элементы и верхняя полочка фиксатора, расположенные по горизонтали, будут длиной по 35 см. Размер вертикальных элементов выбирают в соответствии с толщиной монолитных плит, в диапазоне 10,5-12,5 см.

Калькулятор бетона

— сколько бетона мне нужно?

Воспользуйтесь этим бесплатным калькулятором бетона, чтобы определить, сколько бетона вам нужно. Чрезвычайно важно знать, сколько бетона необходимо для работы. Узнайте, как правильно рассчитать, сколько бетонной смеси вам понадобится для работы.

БЕТОННЫЙ КАЛЬКУЛЯТОР FORMULA

Какое уравнение мне следует использовать, чтобы определить, сколько бетона мне нужно?

Как рассчитать бетон:

Определите толщину бетона
Измерьте длину и ширину, которую вы хотите закрыть.
Умножьте длину на ширину, чтобы определить площадь в квадратных футах
Преобразование толщины из дюймов в футы
Умножьте толщину в футах на квадратные метры, чтобы определить кубические футы
Преобразуйте кубические футы в кубические ярды, умножив на.037

Вот как выглядят математические вычисления для бетонного патио размером 10 на 10 футов:

10 x 10 = 100 квадратных футов
4 ÷ 12 = 0,33
100 x 0,33 = 33 кубических фута
33 x 0,037 = 1,22 кубических ярда

По сути, вы вычисляете объем, а затем конвертируете в кубические ярды. Для бетона формула объема выглядит следующим образом: длина x ширина x толщина.

Чтобы определить, сколько мешков с бетоном вам понадобится, разделите необходимые кубические ярды на урожайность.

Используйте следующие значения ресурса для каждого размера мешка:

Объем мешка 40 фунтов. 0,011 куб. Ярда
Объем мешка 60 фунтов 0,017 куб. Ярда
Объем мешка 80 фунтов 0,022 куб. Ярда

READY MIX VS. БЕТОН В МЕШКЕ

Стоит ли заказывать бетон на дворе у производителя бетонных смесей или просто использовать мешки?

Более крупные работы, такие как проезды, легче выполнять, заказывая бетон на верфи, чем пытаться перемешивать мешок за мешком вручную.Для небольших работ, таких как дорожка, небольшой внутренний дворик или опоры, следует вместо этого рассчитать количество бетонных мешков.

Бетон в мешках идеально подходит для:

Заливка небольших плит тротуаров или террас
Установка столбов для заборов или почтовых ящиков
Ремонт фундаментных стен, проходов или ступеней
Заливка небольших бордюров, ступеней или пандусов
Опоры для настилов, пергол, стен и др.

Если вы покупаете бетон в мешках, вы можете заказать его, но если это всего несколько мешков, вы несете ответственность за их транспортировку самостоятельно.Вам также понадобится дополнительное оборудование для замешивания бетона. Взятый напрокат миксер может быть очень полезным, но тачка годится всего для нескольких сумок.

Товарный бетон на дворе годится для:

Большие дворики, подъездные пути, террасы у бассейнов и др.
Фундамент для дома
Парковки или торговые тротуары

Если вы планируете заказать бетон у поставщика готовой смеси, ему необходимо знать, сколько ярдов бетона нужно доставить.Многие компании по производству готовых смесей имеют минимальный заказ в 1 ярд и взимают плату за недостачу при заказе частичных партий. Средний грузовик вмещает от 9 до 11 ярдов. Если вашему проекту требуется больше бетона, потребуется несколько грузовиков.

СМЕТИТЕЛЬНЫЕ СОВЕТЫ ПО БЕТОНУ

Atlanta Brick & Concrete, Атланта, Джорджия

Расчет количества бетона, необходимого для плит (включая плиты нестандартной формы)

Практическое правило: добавьте ¹/₄ дюйма к толщине вашей плиты для вашего бюджета бетонной плиты.Это предполагает, что у вас есть работа с равномерным уклоном на нужную глубину, и уклон хорошо уплотнен.

Если вы проверяете свою оценку, и одна точка составляет 4 дюйма, некоторые точки имеют размер от 4,5 до 5 дюймов — лучшее решение как для качества работы, так и для вашего конкретного бюджета — это установить оценку.

Нечетные формы: Преобразуйте нечетные формы в прямоугольники, и странные формы внезапно легко изобразить.

Изобразите проезжую часть 14 футов на 20 футов, и ваша оценка будет хорошей. Вот почему: ширина проезжей части составляет 16 футов вверху и 12 футов внизу.В центре ширина в среднем 14 футов.

Расчет количества бетона для опор

Опоры редко будут точно следовать чертежу. В каменистой почве фундамент может обрушиться при выемке больших камней

Предполагалось, что это основание размером 12 дюймов на 12 дюймов, но обратите внимание, как обрушилась левая сторона основания. Рассчитайте истинную ширину.

Возможно, экскаватор выкопал слишком глубоко, или прошел дождь, и необходимо было выкопать опоры глубже, чтобы добраться до твердой почвы.Поэтому важно проверить множество пятен на ногах и получить средний размер. Затем с помощью калькулятора рассчитайте необходимое количество бетона.

Плиты дома на уровне 8 дюймов с перекрытием 4 дюйма также имеют некоторую опору выше уровня.

Это основание размером 12 дюймов на 12 дюймов должно быть рассчитано на 12 дюймов на 16 дюймов, поэтому предполагается, что основание должно выходить выше уровня земли для достижения толщины плиты 4 дюйма.

Расчет бетонных ступеней

Шаги кажутся сложными для расчета, но это не так.Если к крыльцу ведут три ступеньки:

Используйте калькулятор для перекрытий, чтобы рассчитать бетон, необходимый для поверхности крыльца.
Используйте калькулятор фундамента, чтобы рассчитать стороны крыльца и ступеньки

Вот пример:

Это крыльцо имеет площадь крыльца 9 кв. Футов, поэтому введите в калькулятор плиты толщину 4 дюйма на 3 фута в ширину на 3 фута в длину. Это всего 0,11 кубических ярдов.

Крыльцо также имеет 9 погонных футов с шагом 6 дюймов. Поэтому введите в калькулятор фундамента глубину 6 дюймов на ширину 12 дюймов (всегда указывайте ступени с шириной 12 дюймов) на длину 9 футов.Это составляет 0,17 кубического ярда.

Общий объем бетона, необходимого для крыльца 3 на 3 фута, составит 0,28 кубических ярда. (0,11 + 0,17 куб. Ярда = 0,28 куб. Ярда)

Повторите это для добавленных слоев шагов.

Крыльцо 3 x 3 фута

Расчет количества базовой заливки

На сайте компании

Granite Construction есть отличный калькулятор заполнения основания. Используйте это, чтобы рассчитать, сколько материала вам нужно для земляного полотна.

Использование запаса прочности: проблемы, вызванные недооценкой количества бетона

Никогда не пытайтесь заказать точное количество необходимого бетона.Включите запас прочности.

Прекрасно размещенный заказ бетона завершит работу с небольшим остатком. Заказ на 20 кубических ярдов с оставшимся 1 кубическим ярдом — это хороший заказ. Заказ на 20 кубических ярдов, который оказывается меньше кубического ярда, не является хорошим заказом.

Дополнительные затраты на недоделку бетона

Сверхурочные бригады
Кратковременный заряд от поставщика готовой смеси
Может образоваться холодный шов (где одна заливка закончилась и началась другая)

Три шага для заказа бетона:

Воспользуйтесь калькулятором бетона
Изобразите глубину и ширину в том виде, в каком они были построены на строительной площадке, а не просто то, что указано в планах.
Добавьте запас прочности

Практическое правило запаса прочности:

Если ваш заказ	Закажите это больше
1-5 кубических ярдов	.5–1 год. экстра
6-10 гг.	1 год экстра
11-20 г.г.	1-1,5 г. экстра

Может быть неприятно получить лишний бетон. В конце концов, вам придется платить за этот бетон.Однако знайте, что вы делаете свою работу как услугу, заказывая достаточное количество бетона — а это значит, что у вас останется немного бетона.

Обращение к поставщику готовой смеси для посещения вашего объекта

После того, как вы выбрали поставщика готовой смеси, пригласите представителя на ваш объект, чтобы высказать свое мнение о необходимом количестве. Сравните цифру с тем, что вы придумали. Обсудите любые расхождения с поставщиком.

Ваш поставщик готовых смесей неоценим для проверки вашего видения условий работы, проверки вашего запаса прочности, выявления проблем, о которых вы, возможно, не задумывались, и информирования вас о любых местных условиях, о которых вам необходимо знать.

Последнее обновление: 23 апреля 2018 г.

Бетонные плиты перекрытия | Журнал Concrete Construction

Качественная конструкция пола включает хорошее уплотнение земляного полотна, плиты одинаковой толщины, бетон с низкой оседанием, прямые линии переборок и контрольные пропилы, расстояние между которыми от 24 до 30 раз превышает толщину плиты.

Распространенных ошибок при строительстве бетонных плит перекрытия можно избежать при правильной подготовке основания, дизайне смеси, укладке, отделке и отверждении. При правильном выполнении этих действий владелец может рассчитывать на привлекательное долговечное изделие.

Стандартная толщина бетонной плиты перекрытия в жилищном строительстве составляет 4 дюйма. Рекомендуется от пяти до шести дюймов, если бетон будет периодически подвергаться тяжелым нагрузкам, например, от домов на колесах или мусоровозов.

Для подготовки основания вырежьте уровень земли на нужную глубину, чтобы учесть толщину плиты. Удалите все органические материалы и большие твердые предметы, такие как камни и корни деревьев, на глубину не менее 4 дюймов. Если необходимо наращивание уклона, используйте гравий или песчаный грунт и уплотните окончательное основание с помощью виброплиты или аналогичного устройства.Кромки могут быть из любого прямого материала, который можно закрепить на месте. Подумайте о пластиковых или металлических формах, если нет ровных пиломатериалов. Перед установкой опалубки установите линию веревки с помощью колышков или бетонных досок, чтобы установить квадратную отметку уровня.

Что касается бетонной смеси, она должна соответствовать требованиям прочности на сжатие (обычно 3000 фунтов на квадратный дюйм) без мер, вызывающих чрезмерную усадку. Поскольку вода увеличивает усадку и растрескивание, для достижения желаемой осадки предпочтительнее использовать пластификатор.Также рассмотрите возможность включения волокон для предотвращения растрескивания при пластической усадке. Для наружных плит, подверженных воздействию морозов или химикатов для борьбы с обледенением, может потребоваться более высокая прочность и увлеченный воздух. В случае сомнений обратитесь к поставщику бетона за рекомендуемой смесью.

Всегда избегайте добавления воды на стройплощадке, превышающей 1–2 галлона на кубический ярд. Если дополнительная осадка действительно необходима, спросите водителя автобетоносмесителя, сколько воды можно добавить, не допуская отклонения бетона от спецификации.

Распределите бетон вокруг плиты как можно ближе к его окончательному положению, а затем сгребите его на место.Уплотняйте смеси с низкой осадкой с помощью ручного вибратора или виброрейки. Закончите с минимальным усилием и движением терки, необходимым для получения гладкой поверхности.

Создайте контрольные швы на расстоянии не более чем в 24–30 раз больше толщины плиты и не более 15 футов по ширине и длине плиты, вдавливая инструмент для нарезания канавок глубиной 1 дюйм в поверхность. Расстояние между стыками более 15 футов требует использования устройств передачи нагрузки, таких как дюбели или дюбели.Для плит, для которых требуется большое расстояние между стыками или отсутствие стыков, рекомендуется стальная арматура. Это увеличит вероятность случайного растрескивания, но будет плотно удерживать трещины, чтобы обеспечить хорошие структурные характеристики.

Правильные условия отверждения имеют решающее значение, и метод отверждения необходимо применять, как только готовая поверхность сможет сопротивляться повреждению. Бетон не должен замерзать или высыхать. Нанесите на поверхность отвердитель или обеспечьте соответствующее влажное отверждение. Если есть риск замерзания, накройте плиту изолятором, например, изолирующими одеялами или 4-дюймовым слоем соломы, который утяжеляют, чтобы предотвратить сдувание.Оставьте изолятор на месте до тех пор, пока бетон не достигнет прочности не менее 500 фунтов на квадратный дюйм. Обычно это происходит в течение нескольких дней.

— Питер Вандерверф — президент Building Works Inc. (www.buildingworks.com), консалтинговой фирмы, которая помогает компаниям внедрять новые строительные продукты. Терри Коллинз (Terry Collins) — инженер по бетонным конструкциям в Portland Cement Association (www.cement.org), которая продвигает использование бетона и других продуктов на основе цемента.

Дополнительная информация о бетонных перекрытиях

Толщина бетонной плиты

Engineering ToolBox — ресурсы, инструменты и основная информация для проектирования и разработки технических приложений!

— поиск — самый эффективный способ навигации по Engineering ToolBox!

Связанные темы

Связанные документы

Поиск по тегам

en: толщина бетонных плит

Поиск в Engineering ToolBox

— поиск — самый эффективный способ навигации по Engineering ToolBox!

Перевести эту страницу на

О Engineering ToolBox!

Мы не собираем информацию от наших пользователей.В нашем архиве хранятся только письма и ответы. Файлы cookie используются в браузере только для улучшения взаимодействия с пользователем.

Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложений на локальном компьютере. Эти приложения — из-за ограничений браузера — будут отправлять данные между вашим браузером и нашим сервером. Мы не сохраняем эти данные.

Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Пожалуйста, прочтите Условия использования Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию.

AddThis использует файлы cookie для обработки ссылок на социальные сети. Пожалуйста, прочтите AddThis Privacy для получения дополнительной информации.

Цитирование

Эту страницу можно цитировать как

Engineering ToolBox, (2009). Толщина бетонной плиты . [онлайн] Доступно по адресу: https://www.engineeringtoolbox.com/thickness-concrete-slabs-d_1481.html [день доступа, пн. год].

Изменить дату доступа.

. .

закрыть

Научный онлайн-калькулятор

2 5

2021 Стоимость бетонной плиты за квадратный фут | Калькулятор стоимости заливки бетона

Толщина плиты.
Толщина кромок.
Дополнительные грязевые работы.
Местные материальные затраты.
Армирующий материал.
Лучистое тепло.
Привязка к подоснове.

На этой странице:

Средняя стоимость бетонной подушки

Калькулятор затрат на бетонную плиту

Средняя стоимость	5400 долларов США
Высокая стоимость	7200 долларов США
Низкая стоимость

Стоимость бетона за квадратный фут

Типичная стоимость цементной плиты составляет от 1 до 5 долларов за квадратный фут .Бетонные плиты обычно стоят от до 4-8 долларов за квадратных футов.

Хотите узнать разницу между цементом и бетоном? Вообще говоря, цемент — это ингредиент бетона. Стоит отметить, что люди часто используют эти термины как синонимы. Иногда вы найдете цемент в других материалах отдельно от бетона.

Сборный бетон на квадратный фут

Сборный железобетон стоит от до 30 долларов за квадратный фут .Эта стоимость указана за отливку площадью 200 квадратных футов и 100 квадратных футов соответственно. По данным Института сборного / предварительно напряженного бетона, эта цена может снизиться в зависимости от размера отливки. Чем крупнее гипс, тем меньше он стоит за квадратный фут. Другие факторы, влияющие на цену, включают:

Размер конструкции.
Тип отделки.
Количество форм.

Pros иногда используют сборный бетон для фундамента или стен вашего дома.Вы можете заплатить больше за сборный железобетон. Однако Национальная ассоциация сборного железобетона отмечает, что сборный железобетон имеет долгосрочную ценность, в том числе гибкость конструкции.

Средняя стоимость заливки бетона

Заливка бетона стоит около 6 долларов за квадратный фут, или от до 8 долларов за квадратный фут .Стоимость варьируется в зависимости от таких факторов, как толщина бетона и местоположение проекта.

Стоимость бетона на установленную площадку

Concrete обычно продается по цене около 110 долларов за 1 куб. Вот как рассчитать, что вам понадобится для вашего проекта:

Умножьте длину вашего проекта на ширину, а затем на глубину.
Разделите на 27, количество кубических футов в кубическом ярде.
Добавьте 10 процентов в случае разлива.

Стоимость бетонных работ по толщине

Размер (в футах)	Приблизительная стоимость
10×10	600 долларов США
12×12
12×12	9017 9017
20×20	$ 2400
24×24	$ 3460
20×30	$ 3600
25×25	$ 3750
20×40	$ 4,800
30×30	$ 5,400
30×40	$ 7200
30×50	$ 9000
40×40	$ 9,600
40×60

Толщина	Стандартная стоимость с трудом
2 дюйма	$ 4.55 за квадратный фут
4 дюйма	5,35 доллара за квадратный фут
5 дюймов	5,80 доллара за квадратный фут
6 дюймов	6,20 доллара за квадратный фут
	8 дюймов квадратный фут

Стоимость отделки бетона

Стоимость отделки бетона колеблется от $ 4 до 18 и выше за квадратный фут для типичной подъездной дороги с двумя автомобилями.

Тип отделки	Стоимость
Стандартная плита	$ 4-8 за квадратный фут
$ Текстурированный, узорчатый, цветной или окаймленный бетон 12-77 долларов США за квадратный метр 8337 $ 90
Бетон с гравировкой, рифленый и окрашенный, разноцветный или разноцветный	12–18 долларов за квадратный фут
Ручные или современные методы, химические пятна, спилы или бордюры	18 долларов + за квадратный фут

Бетонные работы трудоемкие.Факторы, влияющие на рабочую силу и стоимость проекта, включают:

Проволочная сетка.
Вид смеси.
Марка смеси.
Финишный герметик Expoxy.

Обновление	Стоимость
12 ”-2” более толстые края	$ 1-2 за квадратный фут
2-дюймовый пенополистирол под плитой	$ 0.50 за квадратный фут
Проволочная сетка под плитой	0,35 доллара за квадратный фут
Пароизоляция	0,50 доллара за квадратный фут
Насос	900 долларов за квадратный фут

9 влияет стоимость рабочей силы. Вам нужно будет поговорить с местными специалистами по конкретным вопросам о стоимости рабочей силы в вашем районе.

Стоимость установки бетона по приложениям

Тип

Стоимость

Бетонная плита для террасы

2780 долларов

Бетонная плита для сарая

работы на проезжей части

3,650 $
Монолитный фундамент из плит	12,300 $
Бетонная площадка для парковки	$ 1,200
$ Бетонная площадка для автофургона	9017 9017 9017 9017 9017 9017 9017 9017 9017

Стоимость укладки бетонной плиты двора

Стоимость бетонной плиты навеса

Бетонная плита для сарая стоит около 480 долларов. Это для пространства 8×10 футов с глубиной 6 дюймов.

Бетонный пол в гараже Стоимость

Это стоит около $ 3 460 за бетонный пол гаража. Это включает в себя все трудозатраты и материалы для типичного гаража размером 24×24 фута на две машины и толщиной 6 дюймов. Некоторые домовладельцы любят добавлять дополнительный герметик для защиты.Стоимость покрытия бетонного пола эпоксидной смолой составляет от до 1430 долларов до 2960 долларов.

Помимо уже упомянутых факторов стоимости, важно проконсультироваться с местными экспертами, чтобы узнать, сколько стоит этот проект в вашем регионе.

Стоимость Бетонных работ проезда

Местные затраты на материалы.
Удаление существующей поверхности.

Монолитно-плитный фундамент Стоимость

Монолитный фундамент из плит стоит от $ 4600 до $ 20,000 . Монолитный означает, что профи залить фундамент вашего дома сразу.Ваш фундамент должен не пропускать влагу в ваш дом, защищать вас от холода и надежно поддерживать ваш дом. Общая стоимость зависит от таких факторов, как размер вашего дома и место проживания.

Перекрытие для металлического здания

Стоимость бетонной плиты для металлического здания составляет около 6 долларов за квадратный фут, или от 4 до 8 долларов за квадратный фут, включая рабочую силу.Инженер-строитель или генеральный подрядчик может предоставить более подробную информацию о точной стоимости вашего проекта с учетом следующих факторов:

Вес конструкции.
Армирование, необходимое в бетоне.
Толщина бетона.
Климат, в котором вы живете.

Плита по цене уклона

Стоимость бетонной плиты на уклоне начинается примерно от 6 долларов за квадратный фут или от 4 до 8 долларов за квадратный фут, включая рабочую силу.Цена повышена на основе:

Тип почвы, на которой вы строите.
Арматура в бетоне.
Затраты на оплату труда и материалов на месте.

Такие факторы, как климат и тип почвы, влияют на то, является ли плита на уклоне хорошей основой для вас. Прежде чем принимать какие-либо решения, вам нужно будет поговорить с ближайшим к вам инженером-строителем.

Бетонная площадка для парковки Стоимость

Бетонная площадка для парковки стоит около 1200 долларов. Это для парковочной площадки 10×20 футов и толщиной 6 дюймов. Перед установкой парковочной площадки необходимо ознакомиться с местными законами и постановлениями.В некоторых городах их даже запретили.

Бетонная площадка для дома на колесах

Бетонная площадка для дома на колесах стоит около 3840 долларов. Это типичная подушка размером 16×40 футов и глубиной 6 дюймов. Возможно, вам придется настроить размер в зависимости от длины и ширины вашего автофургона, а также от того, есть ли у вас выдвижные части.

Стоимость плиты для передвижного дома

Плита для дома на колесах стоит около 9 720 долларов. Это мобильный дом площадью 1330 квадратных футов из бетона толщиной 6 дюймов.

Плоские конструкции для бетонных перекрытий своими руками и аренда Pro

Плоские работы перекрытий — это сложная и грязная работа. Эти типы работ относятся к вашим дорожкам, проездам и бетонным полам. От работ по сносу до подготовки арматуры и обрезки кромок — каждая из этих работ требует опыта и оборудования, которых у большинства людей нет.Вы можете сэкономить пару тысяч долларов на трудозатратах, но если конечным результатом станет плохая подъездная дорога или пол, который не укреплен должным образом, вы можете попасть в финансовую яму, пытаясь решить проблему. В конце концов, бетонная установка очень сложна, если у вас нет большого опыта в самостоятельной работе.

Сколько стоит бетонная плита для дома?

Бетонная плита для дома стоит около $ 15000 .Это для дома типичного размера 2600 квадратных футов при толщине 6 дюймов.

Сколько стоит бетон на ярд?

Как рассчитать стоимость бетона для дома?

Чтобы рассчитать стоимость бетона для вашего дома, сначала узнайте стоимость квадратного фута бетона и трудозатраты в вашем районе и умножьте ее на стоимость квадратного фута для вашей толщины.Нужна помощь с оценкой? Воспользуйтесь нашим конкретным калькулятором.

Сколько стоит бетонная плита 30х30?

Бетонная плита размером 30×30 футов стоит около $ 5 400 , включая установку. Это для толщины 6 дюймов, но может увеличиваться или уменьшаться в зависимости от того, что рекомендует ваш конкретный профессионал.

Как долго прослужит бетонная плита?

Бетонная плита может прослужить от 30 до 100 лет при правильной установке.Факторы, влияющие на срок службы бетонной плиты, включают:

Своевременный ремонт трещин или поломок.
Погода.
Тип.

Сколько времени нужно для укладки бетона?

Обычно для укладки бетона у требуется от 24 до 48 часов. .Это для среднего жилого проекта и включает время, необходимое для того, чтобы вылить смесь и дать ей достаточно высохнуть, чтобы человек мог пройти по ней, не оставив вмятин.

Не ставьте тяжелую технику на свежеуложенный бетон. Для полного застывания типичной смеси требуется около 28 дней.

Какой самой тонкой может быть бетонная плита?

Самая тонкая бетонная плита — , около 2 дюймов, .Чем толще материал, тем он прочнее. Обычно профессионалы наносят тонкие слои на такие участки, как дорожки. Несмотря на то, что более тонкий слой дешевле, стоимость строительства бетонной дорожки во многом определяется размером и длиной, которые вы предпочитаете.

Была ли эта страница полезной? Пожалуйста, выберите5 — Очень полезно4 — Очень полезно3 — Полезно2 — Скорее полезно1 — Бесполезно

Спасибо, что оставили свой отзыв.
Калькулятор бетона
Калькулятор бетона оценивает объем и вес бетона, необходимые для покрытия данной площади. Покупка немного большего количества бетона, чем предполагаемый результат, может снизить вероятность недостатка бетона.
Плиты, квадратные опоры или стены
Отверстия, колонны или круглые опоры
Круглая плита или труба
Барьер для бордюра и желоба
Лестница

Calculator RelatedVolume Calculator
Бетон — это материал, состоящий из ряда крупных заполнителей (твердых частиц, таких как песок, гравий, щебень и шлак), связанных с цементом.Цемент — это вещество, которое используется для связывания материалов, таких как заполнитель, путем прилипания к указанным материалам, а затем отверждения со временем. Хотя существует много типов цемента, портландцемент является наиболее часто используемым цементом и входит в состав бетона, раствора и штукатурки.
Бетон можно приобрести в различных формах, в том числе в мешках по 60 или 80 фунтов, или доставить в больших количествах специализированными автобетоносмесителями. Правильное перемешивание необходимо для производства прочного однородного бетона.Он включает в себя смешивание воды, заполнителя, цемента и любых желаемых добавок. Производство бетона зависит от времени, и бетон необходимо укладывать до того, как он затвердеет, поскольку он обычно готовится в виде вязкой жидкости. Некоторые бетоны даже предназначены для более быстрого затвердевания в тех случаях, когда требуется быстрое время схватывания. В качестве альтернативы, на некоторых заводских установках бетон смешивается в сушильных формах для производства сборных железобетонных изделий, таких как бетонные стены.
Процесс затвердевания бетона после его укладки называется отверждением и представляет собой медленный процесс.Обычно для достижения более 90% окончательной прочности бетону требуется около четырех недель, а укрепление может продолжаться до трех лет. Обеспечение того, чтобы бетон был влажным, может увеличить его прочность на ранних стадиях отверждения. Это достигается с помощью таких методов, как напыление на бетонные плиты составов, которые создают пленку на бетоне, удерживающую воду, а также за счет образования луж, когда бетон погружают в воду и оборачивают пластиком.
Как произвести расчет нагрузки на колонну, балку, стену и перекрытие
Самый важный момент в этой статье
Что такое колонна?
• Элемент сжатия, т.е.е., колонна, является важным элементом каждой железобетонной конструкции . Они используются для безопасной передачи нагрузки надстройки на фундамент.
• В основном колонны, стойки и постаменты используются в качестве элементов сжатия в зданиях, мостах, опорных системах резервуаров, заводов и многих других подобных конструкций.
• Колонна определяется как вертикальный сжимающий элемент, который в основном подвергается действующей длине и осевым нагрузкам, превышающей в три раза ее наименьший поперечный размер.
• Элемент сжатия, эффективная длина которого меньше чем в три раза превышает его наименьший поперечный размер , называется опорой.
• Элемент сжатия, который наклонен или горизонтален и подвергается осевым нагрузкам, называется распоркой. В фермах используются подкосы.
• Функция колонн заключается в передаче нагрузки конструкции вертикально вниз для передачи ее на фундамент. Помимо стены выполняет также следующие функции:
(a) Он разделяет участки здания на различные отсеки и обеспечивает конфиденциальность.
(b) Обеспечивает безопасность от взлома и насекомых.
(c) Сохраняет тепло в здании зимой и летом.
Также прочтите: Что такое Pier Foundation | Типы пробуренных опор | Преимущества и недостатки фундаментов пробуренных опор
Что такое балка?
• Балка — это конструктивный элемент, который противостоит изгибу. Балка в основном несет вертикальные гравитационные силы, но также тянет на нее горизонтальные нагрузки.
• Балка называется стеновой пластиной или порогом , которая несет передающие сигналы и нагружает их на балки, колонны или стены.Он прикреплен с помощью.
• В ранние века древесина была наиболее предпочтительным материалом для использования в качестве балки для этой структурной опоры, теперь она выдерживает силу вместе с вертикальной гравитационной силой, теперь они состоят из алюминия, стали, или другие подобные материалы.
• Фактически балки — это конструкционные материалы, которые выдерживают поперечную силу нагрузки и изгибающий момент.
• Для того, чтобы выдерживать большее напряжение и нагрузку, предварительно напряженные бетонные балки широко используются в настоящее время в фундаменте мостов и других подобных громоздких конструкций.
• Несколько известных балок, используемых в настоящее время, поддерживаются балкой, фиксированной балкой, консольной балкой, неразрезной балкой, нависающей балкой.
Что такое стена?
Стена — это конструктивный элемент, который разделяет пространство (комнату) на два пространства (комнаты), а также обеспечивает безопасность и укрытие. Обычно стены делятся на два типа: внешняя и внутренняя.
Наружные стены ограждают дом для укрытия, а внутренние стены помогают разделить ограждение на необходимое количество комнат.Внутренние стены также называются перегородками.
Стены разделены на части жилого помещения. Они обеспечивают конфиденциальность и защиту от температуры, дождя и кражи.
Также прочтите: Что такое гипс | Тип штукатурки | Дефекты в штукатурке
Что такое плита?
Плита предназначена для обеспечения плоских поверхностей, обычно горизонтальных, на крышах зданий, перекрытиях, мостах и других типах конструкций .Плита могла поддерживаться стенами , железобетонными балками, обычно монолитными с плитой , конструкционными стальными балками, либо колоннами , либо из земли.
Плита — это пластинчатый элемент, имеющий глубину (D), очень маленькую по сравнению с его длиной и шириной. Плита используется в качестве перекрытия или крыши в зданиях, равномерно переносит распределительную нагрузку.
Плита может быть
Простая опора
Непрерывная
Консоль
Расчет различных нагрузок на колонну, балку, стену и плиту
1) Вес колонны = собственный вес x Количество этажей
2) Балки = Собственная масса на погонный метр
3) Нагрузка на стену на погонный метр
4) Общая нагрузка на плиту (постоянная нагрузка + динамическая нагрузка + ветровая нагрузка + собственный вес )
Помимо указанной выше нагрузки на колонны также действуют изгибающие моменты, которые необходимо учитывать при окончательном проектировании.
Эти инструменты представляют собой упрощенный и трудоемкий метод ручных расчетов при проектировании конструкций, который в настоящее время настоятельно рекомендуется в полевых условиях.
Самый эффективный метод проектирования конструкций — использовать передовое программное обеспечение для проектирования конструкций, такое как STAAD Pro или ETABS.
для профессиональной практики проектирования конструкций, есть несколько основных допущений, которые мы используем для расчетов нагрузок на конструкции.
Также прочтите: Введение в портальную балку | Нагрузка на портальный желоб | Тип нагрузки на портальный желоб
Расчет нагрузки на колонну:
мы знаем, что собственный вес бетона составляет около 2400 кг / м ³, , что эквивалентно 24.54 кн / м ³ , а собственный вес стали составляет около 7850 кг / м ³. (Примечание: 1 килоньютон равен 101,9716 килограмму)
Итак, если мы предположим размер колонны 300 мм x 600 мм с 1% стали и 2,55 (, почему 2,55 так, высота колонны 3 м — размер балки ) метров Стандартная высота , собственный вес колонны около 1000 кг на этаж , что id равно 10 кН.
• Объем бетона = 0.30 x 0,60 x 2,55 = 0,459 м³
• Вес бетона = 0,459 x 2400 = 1101,60 кг
• Вес стали (1%) в бетоне = 0,459 x 1% x 7850 = 36,03 кг
• Общий вес колонны = 1101,60 + 36,03 = 1137,63 кг = 11,12 кН
При проведении расчетов мы предполагаем, что собственный вес колонн составляет от от 10 до 12 кН на пол.
Как рассчитать нагрузку на балку:
Мы применяем тот же метод расчета и для балки.
мы предполагаем, что каждый метр балки имеет размеры 300 мм x 600 мм , исключая толщину плиты.
Предположим, что каждый (1 м) метр балки имеет размер
• 300 мм x 600 мм, исключая плиту.
• Объем бетона = 0,30 x 0,60 x 1 = 0,18 м³
• Вес бетона = 0,18 x 2400 = 432 кг
• Вес стали (2%) в бетоне = 0,18 x 2 % x 7850 = 28,26 кг
• Общий вес колонны = 432 + 28.26 = 460,26 кг / м = 4,51 кН / м
Таким образом, собственный вес будет около 4,51 кН на погонный метр.
Также прочтите: Разница между битумом и гудроном | Что такое битум | Что такое смола
Расчет нагрузки на стену :
Мы знаем, что плотность кирпича варьируется от 1800 до 2000 кг / м ³.
Для кирпичной стены толщиной 9 дюймов (230 мм) высотой 2,55 метра и длиной 1 метр ,
Погонный метр нагрузки должен быть равен 0.230 x 1 x 2,55 x 2000 = 1173 кг / метр,
, что эквивалентно 11,50 кН / метр.
Этот метод может быть использован для расчета нагрузки кирпича на погонный метр для любого типа кирпича с использованием этого метода.
Для блоков из газобетона и блоков из автобетона (ACC), таких как Aerocon или Siporex, вес на кубический метр составляет от 550 до 650 кг, кг на кубический метр.
Нагрузка на погонный метр должна быть равна 0,230 x 1 x 2.55 x 650 = 381,23 кг
Если вы используете эти блоки для строительства, нагрузка на стену на погонный метр может быть всего 3,74 кН / метр , использование этого блока может значительно снизить стоимость проекта.
Как рассчитать нагрузку на плиту :
Допустим, предположим, что плита имеет толщину 150 мм.
Таким образом, собственный вес каждого квадратного метра плиты будет
Расчет нагрузки на плиту = 0.150 x 1 x 2400 = 360 кг, что эквивалентно 3,53 кН.
Теперь, если принять во внимание, что нагрузка на отделку перекрытия составляет 1 кН на метр , наложенная временная нагрузка составит 2 кН на метр, а Ветровая нагрузка согласно Is 875 Около 2 кН на метр .
Итак, исходя из приведенных выше данных, мы можем оценить нагрузку на плиту примерно в от 8 до 9 кН на квадратный метр.
Примечание
Расчет нагрузки на колонну:
мы знаем, что собственный вес бетона составляет около 2400 кг / м3, , что эквивалентно 240 кН, а собственный вес стали составляет около 8000 кг / м3.
Итак, если мы предположим размер колонны 230 мм x 600 мм с 1% стали и стандартной высотой 3 метра, собственный вес колонны составит около 1000 кг на пол, что id равно 10 кН.
Шаг 1. Объем бетона = 0,23 x 0,60 x 3 = 0,414 м³
Шаг 2. Вес бетона = 0,414 x 2400 = 993,6 кг
Шаг 3. Вес стали (1%) в бетоне = 0,414x 0,01 x 8000 = 33 кг
Шаг 4.Общий вес колонны = 994 + 33 = 1026 кг = 10KN
Расчет нагрузки на стену
Мы знаем, что плотность кирпича варьируется от 1500 до 2000 кг на кубический метр.
Для стены из кирпича толщиной 6 дюймов, высотой 2,7 метра и длиной 1 метр,
Нагрузка / погонный метр должна быть равна 0,150 м (6 дюймов) x 1 x 2,7 x 2000 = 810 кг,
, что эквивалентно 7,943 кН / м . ( 1 килограмм равен 0.00980665 килоньютон)
Расчет балочной нагрузки
Шаг 1. 300 мм x 600 мм без учета плиты.
Шаг 2. Объем бетона = 0,30 x 0,60 x 1 = 0,18 м³
Шаг 3. Вес бетона = 0,18 x 2400 = 432 кг
Шаг 4. Вес стали (2%) в бетоне = 0,18 x 2% x 7850 = 28,26 кг
Шаг 5. Общий вес колонны = 432 + 28,26 = 460,26 кг / м = 4,51 кН / м
Видеоурок для лучшего понимания:
Понравился этот пост? Поделитесь этим с вашими друзьями!
Предлагаемое чтение —
Калькулятор стоимости бетона | Оценить стоимость бетонной плиты
Калькулятор бетонных плит
Счетчик затрат на бетон помогает домовладельцам и подрядчикам рассчитать количество предварительно смешанного бетона, необходимого для фундаментов, плит и стен, круглых колонн, а также бетонных лестниц.
Введите размеры вашего проекта, и вы получите результаты в кубических ярдах, а также количество мешков для бетонной смеси, необходимых для работы.
Оценка бетонной плиты / фундамента, стены или колонны
Приблизительные материалы и стоимость Требуемый бетон: 0 футов³ (0 ярдов³)
80 фунтов. сумки: 0 (0 $)
Посмотреть цены в вашем районе Начните здесь — введите свой почтовый индекс

Счетчик бетона для лестниц
Приблизительные материалы и стоимость Требуемый бетон: 0 футов³ (0 ярдов³)
80 фунтов.сумки: 0 (0 $)
Посмотреть цены в вашем районе Начните здесь — введите свой почтовый индекс
Калькулятор выше рассчитает количество бетона, необходимого для заливки сплошных бетонных лестниц в кубических футах, кубических ярдах и мешках по 80 фунтов, а также стоимость бетонной смеси, используя последние цены из крупных магазинов товаров для дома, таких как Home Depot, Lowe’s и др.
ПРИМЕЧАНИЕ: Важно помнить, что при указании количества ШАГОВ не учитывайте последний шаг или «платформу». В противном случае вы получите неверный расчет. См. Прилагаемую диаграмму. Используя диаграмму в качестве примера, вам нужно ввести «количество шагов» 3.
Наконец, мы рекомендуем вам получить на 5-10% больше бетонной смеси, что является оценочным, так как наш калькулятор дает ТОЧНЫЕ измерения и не учитывает отходы!
Средняя стоимость бетона
В США домовладельцы сообщают, что товарный бетон стоит около $ 98-99 за кубический ярд.
Средняя стоимость бетонной плиты (толщиной 6 дюймов) составляет $ 5,00-5,50 за квадратный фут , включая материалы и рабочую силу. Однако цена может доходить до 9-10 долларов за квадратный фут в зависимости от множества факторов и затрат на улучшение.
Таким образом, ваши затраты на покрытие проезжей части на 2 машины шириной 16 футов и длиной 40 футов (640 кв. Футов) составят примерно $ 3200 — 3520.
Имейте в виду, что общая стоимость проекта может увеличиться в зависимости от следующего:
— местные цены на бетон
— желаемый тип бетона и отделки
— толщина кромки: более толстые кромки стоят 1-2 доллара за квадратный фут дополнительно
— стоимость армирования.Фибермаш — стандарт. Установка Wiremash добавляет 0,35 доллара за квадратный фут. к общей стоимости
— добавление пароизоляции: 0,5-0,6 доллара за квадратный фут
— пенополистирол 2 дюйма под плитой (в некоторых штатах это требуется строительным кодексом): 2 доллара за квадратный фут дополнительно
— оценка
— подготовка суб- base
— удаление кустов, камней, деревьев и т. д.: добавьте 0,5-1,55 доллара за квадратный фут
— дополнительная установка лучистого пола: 6-8 долларов за квадратный фут дополнительно
Цены на популярные проекты из штампованного бетона: патио, подъездная дорожка, площадка у бассейна
Многие домовладельцы, которым нужна бетонная подъездная дорожка, дорожка, патио или терраса у бассейна, выбирают штампованный бетон, который выглядит намного лучше, чем смесь простых серых цветов.
Стоимость штампованного бетона сильно различается; от $ 8 за квадратный фут , вплоть до $ 20 + за квадратный фут . Большинство домовладельцев платят по средней цене $ 10-12 за квадратный фут.
Таким образом, чтобы проложить 640 кв. подъезд с штампованным бетоном будет стоить $ 5120 — $ 7 680 . Патио из штампованного бетона размером 15 × 20 (300 квадратных футов) стоит $ 2400-3600. Типичная площадка у бассейна 800 кв. Футов. будет стоить $ 8 500 — 12 000. Поскольку вода постоянно находится под воздействием воды, бетонный настил необходимо многократно герметизировать специальным влагостойким герметиком. Дорожка (100 кв. Футов) из декоративного бетона будет стоить $ 1 000–2500.
Окончательная цена будет зависеть от цветов, узоров и общей сложности дизайна, который вы хотите получить.
Обычный образец одного штампа одного цвета: 8,5–13 долларов за квадратный фут.
Контрастные узоры, бордюры, фактура, 2–3 цвета: 13–18 долларов за квадратный фут.
Множественные узоры, окрашенные вручную цвета, продвинутый трафарет, бордюры, специальные рисунки. Этот вид декоративного бетона реалистично воспроизводит внешний вид камня: — $ 20 за квадратный фут и больше.
Зачем нужны декоративные бетонные покрытия?
С помощью штампов можно воссоздать внешний вид таких премиальных материалов, как кирпич, ясеневый камень, брусчатка, сланец, булыжник, известняк, состаренное дерево и т. Д. Всего за небольшую часть стоимости (до 50% меньше).
Для сравнения: кирпичное покрытие стоит $ 15-20 за 1 квадратный фут. Тротуар из булыжника, сланца или мрамора стоит долларов США за квадратный фут.
Еще одно огромное преимущество состоит в том, что бетонное покрытие требует минимального ухода по сравнению с другими материалами.
Для достижения индивидуального внешнего вида подрядчики используют различные типы цветов, такие как морилки и порошковые пигменты, и комбинируют их с множеством узоров и текстур. Только ваше воображение — это предел того типа дизайна, который может быть достигнут с использованием бетона.Многие домовладельцы добавляют уникальные трафареты, такие как листья, деревья, цветы, животные, символы и т.д. Выбери из.
Один из способов сэкономить на этом проекте — использовать простой бетон для большей части проезжей части, террасы или террасы, а также использовать штампованный бетон для акцентов и границ.
Если у вас уже есть бетонная подъездная дорога или другое место, можно улучшить внешний вид, добавив сверху декоративную бетонную накладку.Средняя стоимость этого покрытия начинается с 3-5 долларов за квадратный фут , но может доходить до долларов за 12-15 долларов за квадратный фут в зависимости от сложности цветов и узоров, которые вы хотите.
« Previous
Next »
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

2024 © Все права защищены.
