Навес из металлопрофиля пристроенный к дому фото: виды примыкающих навесов из профнастила. Как сделать их своими руками из профильной трубы по чертежам?

Содержание

виды примыкающих навесов из профнастила. Как сделать их своими руками из профильной трубы по чертежам?

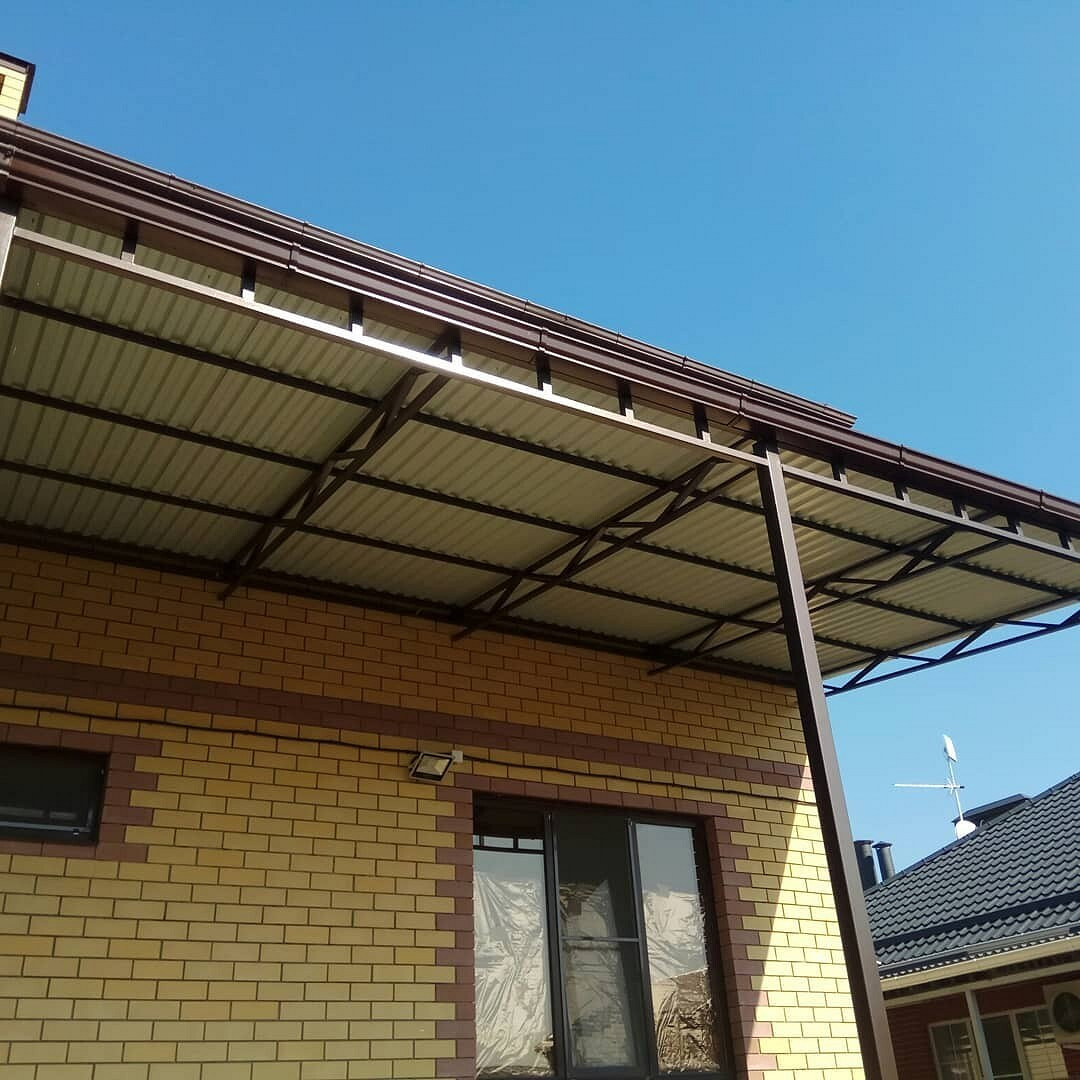

Навес из металлопрофиля, пристроенный к жилому помещению, является одним из самых популярных на сегодняшний день. Чтобы его смастерить, не потребуется много средств, а прослужит такая конструкция довольно долго. Основное правило — соблюдение технологии и верно выбранный материал. В противном случае при сильном порыве ветра или большой снеговой нагрузке стена здания, к которой пристроен навес, просто не выдержит и может повредиться.

Особенности

Навесы из профнастила, примыкающие к зданиям, могут отличаться по своей конструкции и материалам. Монтаж навеса из металла не занимает много времени (максимум 2 дня), с его установкой можно справиться самостоятельно (можно сэкономить на вызове специалиста). Он отличается своей повышенной надежностью и прочностью. Такой вариант каркаса прекрасно вписывается в любой общий интерьер, подойдет под грубую архитектуру и стандартную классику.

Такие навесы используют:

  • для хранения личных вещей и садового инвентаря;
  • как дополнительную зону отдыха;
  • в качестве гаража для автомобиля.

Обзор видов

Особой популярностью пользуются односкатные навесы, арочные или с плоской крышей.

  • Односкатные конструкции, пристроенные к дому, обычно делают из листов профнастила, материал каркаса выполняют из круглой профильной трубы или деревянного бруса. Самый простой в сборке и установке из всех видов навесов.
  • Навес в виде арки.
    При монтаже данного вида пристройки, скорее всего, понадобится помощь специалиста, здесь важно правильно спроектировать и закрепить все комплектующие навеса. Смотрятся такие сооружения всегда очень эффектно. По стоимости значительно дороже предыдущего вида.
  • Навес из металлопрофиля с плоской крышей встречается в южных регионах. Обусловлено это тем, что такая пристройка не рассчитана на большую снеговую нагрузку. Выполняют ее из профлиста с высокой волной, уклон делают самый минимальный (до 8°).

Можно встретить как большой, на всю длину дома, так и компактный угловой навес. Все зависит от количества свободного места на участке и предназначения будущего навеса.

Материалы

Специалисты начинают свой выбор с опор для навеса, ведь от них зависит насколько крепким и долговечным будет данное строение.

Металлические опоры прослужат дольше, дополнительно их нужно обязательно покрыть качественной краской. Обычно такие подпорки делают из профильной трубы. Но многие также используют и деревянные опоры. Чтобы продлить их жизнь, следует воспользоваться антисептиком для древесины. К готовым опорам приваривают (или прикручивают) балки, которые послужат платформой для монтажа металлопрофиля. Из инструментов используют сварочный аппарат или шуруповерт.

При помощи кровельных саморезов (они имеют специальную прорезиненную шайбу) на готовую обрешётку укладывают листы металла. Сначала металлопрофиль монтируют на самый нижний уровень, следующие листы укладываются внахлест с предыдущими. Для закрепления листов профиля используются только метизы, имеющие резиновые шайбы, при вкручивании их нельзя сильно зажимать, так как резиновые прокладки на них могут деформироваться, что приведет в будущем к возможной течи.

Все металлические детали обрабатывают антикоррозийными средствами, таким способом продлевая жизнь навеса из профиля.

Как сделать своими руками?

Пошаговая инструкция, где расписано как выбрать место, сварить навес и установить крышу, очень важна для новичков. Опытные люди могут обойтись без нее, но те, кто делает навес в первый раз, должны многое изучить перед тем, как приступать к работе.

Выбор места

Прежде чем приступить к монтажу навеса, следует определиться с местом, где будет размещена данная пристройка. Специалисты рекомендуют воздержаться от строительства конструкции в низине. Если другого места нет, то придётся сделать ливневую канализацию, что потянет за собой дополнительные денежные вложения. Также следует учесть, что навес должен защищать от солнечных лучей на протяжении всего дня. Возможно, для этого следует изменить градус наклона козырька.

Следующим шагом выступают качественные чертежи навеса. Расчет следует сделать не только на размер металлических конструкций, но и на сечение профильного материала. В основном для каркасов до 6-7 метров в длину выбирают сечение 60x60, если размер превышает вышеуказанную длину, тогда подойдет труба с сечением 80x80.

Монтаж опор и обрешетки

После того как выбрано подходящее место, по готовой схеме приступают к установке опор. Крайне важно ровно и качественно их установить, иначе каркас не прослужит долго. Для проверки правильного положения строительных опор используют уровень. Далее стойки бетонируют и оставляют на несколько дней для застывания бетона. За это время собирают или сваривают обрешетку. Для этого используют металлический профиль или профильную трубу. Применяют и деревянный брус, но значительно реже.

Обрешетка выполняет крайне важную функцию. От того, насколько правильно будет установлена данная конструкция, напрямую зависит устойчивость и безопасность всего навеса. Если правильно все рассчитать и смонтировать, то крыша сможет перенести даже самые свирепые снегопады и ливни. Полностью весь монтаж легко выполнить своими руками, не привлекая специалистов. Обрешетка, построенная самостоятельно, сможет порадовать долгим сроком службы только при тщательном расчете и качественном подходе к выполнению всех работ.

Если выбор пал на обрешетку из дерева, то при выборе досок следует обратить внимание на некоторые факторы:

  • доски и брусья не должны быть мокрыми;
  • самыми лучшими породами дерева, которые используют под профнастил, считаются хвойные;
  • во избежание поражения грибками и различными микроорганизмами древесину обязательно нужно обработать антисептиком.

При выборе обрешетки из профильной трубы самое главное – это ее прочность. Для того чтобы обеспечить выносливость всех несущих деталей, следует выбирать трубу с самыми минимальными размерами. Оптимальные параметры сечения таких элементов – это 40x20 мм. Абсолютно весь металл обрабатывают антикоррозийными средствами.

Установка крыши

Для того чтобы узнать количество кровельного материала, сначала нужно просчитать всю площадь поверхности, которую следует накрыть. Полученную цифру следует увеличить на 5-7%. Самым популярным материалом для навесов признан профнастил. Это гофрированный лист, который покрыт полимерной оболочкой и цинком. Он не боится перепадов температуры, коррозии и ржавчины, нетребовательный в уходе, имеет разнообразую цветовую гамму, экологически чистый и не воспламеняется.

Делится он на три основных вида: несущий, стеновой и кровельный.

Опытные мастера советуют использовать в строительстве каркасов именно несущий профнастил, а не кровельный, так как он отличается своей повышенной жесткостью и способен выдерживать большие нагрузки (например, снеговые). Завершающий штрих — это закрепление выбранных листов. Для этого понадобятся саморезы. Укладывать профнастил следует очень осторожно, чтобы не повредить полимерную оболочку. Нахлест выполняется в одну волну.

Мастера отмечают, что построить навес из металлопрофиля довольно легко. Это не занимает много времени, а в денежном плане является самым бюджетным вариантом.

О том, как сделать навес из металлопрофиля своими руками, смотрите в следующем видео.

виды и фото конструкций, чертеж, видео урок по изготовлению своими руками

Во многих дворах частных домов, дач и в общественных местах можно встретить навесы из металлопрофиля. Это могут быть укрытия для машин, детских площадок, беседки, дровников, мангалов, козырьки балконов и крылец и многое другое. Профиль из металла стал популярен в последнее десятилетие. Объясняется это его многочисленными преимуществами и приемлемой стоимостью. Именно поэтому многие владельцы частных домов используют его для строительства разнообразных навесов. Из этой статьи можно будет узнать о разновидностях таких укрытий и их преимуществах, о том, как рассчитать и построить конструкцию своими руками, а также увидеть фото примеры готовых навесов.

Виды и преимущества навесов из металлопрофиля

Большую популярность металла, в первую очередь, можно объяснить его долговечностью. Изготовленные из него конструкции могут прослужить не один десяток лет. При этом уход за ними заключается только в покрытии антикоррозийными красками

.

Обладает профиль из металла и другими достоинствами:

  1. Прочность. Металлопрофиль устойчив к различным механическим нагрузкам, биологическим и физико-химическим воздействиям.
  2. Экологичность. Материал соответствует всем международным требованиям и нормам.
  3. Огнеустойчивость. Профиль имеет высокий огнеупорный уровень, поэтому при воздействии с огнем не воспламеняется.
  4. Легкость в монтаже. Из него достаточно просто построить своими руками любой навес.
  5. Привлекательный внешний вид. Формы листов из металлопрофиля и разнообразие их цветов позволяет построить конструкцию в соответствии практически с любыми пожеланиями клиентов.
  6. Устойчивость к перепадам температур. Профиль из металла имеет плотную структуру, благодаря которой при резкой смене температуры на нем не образуются трещины и он не подвержен промерзанию.
  7. Долговечность. За время эксплуатации конструкция полностью сохранит свой первоначальный цвет. Металлопрофиль не выгорает и не требует покраски.
  8. Ценовая доступность. Небольшая стоимость материала позволяет использовать его различным слоям населения.

Недостаток материала в том, что он

быстро остывает и нагревается. Поэтому при возведении конструкций из металлопрофиля это следует учитывать. Так, например, сооружая навесы для отдыха, сиденья и перила лучше сделать из дерева.

Разновидности навесов из металлопрофиля: фото, советы по выбору

Конструкции из металла разделяются по материалам изготовления.

  1. Профильный прокат имеет различные размеры опор, стропильных систем и вспомогательных элементов. Крепление производится с помощью болтовых соединений или сварки на металлическую косынку.
  2. Круглые трубы диаметром в 50-100 мм крепятся сваркой.
  3. Сборные конструкции из алюминиевого профиля своими руками собираются концевым способом или на шайбы.
  4. Навесы из нержавейки не требуют дополнительной защиты и финишной работы. Однако самостоятельно построить их сможет только профессионал, так как для соединения элементов понадобится специальный вид сварки.
  5. Кованые изделия станут украшением любого участка и дома. Сделать их можно своими руками или заказать специалистам.

Строить навесы своими руками профессионалы рекомендуют из профильной трубы. Такие постройки получаются практичными и экономичными. Тем более что со временем конструкцию можно будет украсить деревянной решеткой или ковкой, обложить каменеем или кирпичом, застеклить, закрыть шторами.

Как изготовить навес своими руками

Для строительства навеса из металлопрофиля своими руками, чертежи можно взять типовые, адаптировав их под габариты постройки и размеры участка.

Выбор и подготовка места строительства

Выбирая место для навеса, предпочтение рекомендуется отдать участку с мелким залеганием глины. В этом случае можно будет сэкономить на бетоне.

Так же следует обратить внимание на угол уклона. Лучше всего выбрать ровный участок или возвышенность. В противном случае строение может оказаться в месте сбора воды и доставить много неудобств.

Перед бетонированием пола, с земли нужно убрать около 10 см верхнего слоя, крупные камни, корни. Затем 5 см засыпать песком, а 5 см оставить для бетонной стяжки. Такой толщины будет достаточно для объектов весом до 1800 кг. Если под навес предполагается ставить автомобили с большим весом, то стяжку нужно будет сделать в 9-12 см.

Перед началом работ по сооружению навеса своими руками рекомендуется учесть все, что будет связано с его последующей эксплуатацией:

  • рассчитать расположение и сделать отливы в земле;
  • учесть доступность водопровода, газа;
  • провести электрическую проводку.

Так как любая переделка занимает много времени и обходится дорого, то перед началом возведения конструкции необходимо тщательно проверить все ли готово к строительству.

Установка опор и обрешетки

Долговечность постройки напрямую зависит от несущей конструкции, поэтому ее монтажу следует уделить особое внимание.

  1. Для металлических опор вырыть или пробурить отверстия в 30 см диаметром.
  2. Вставить в яму опорный столб и на 50% залить отверстие бетонным раствором.
  3. Проверить вертикальность опоры, подкорректировать стойку и залить оставшийся раствор.
  4. Для усиления конструкции вверху каркаса сделать обвязку.
  5. Для односкатного навеса установить металлические балки с шагом в 80 см.
  6. Если крыша двускатная, то нужно установить прямую балку и конек, под которым необходимо сделать перпендикулярное усиление.
  7. Для навеса из металлопрофиля шириной более 4 метров устанавливается дополнительное усиление.
  8. Для двойной арки рекомендуется приобрести специальные гнутые элементы и установить Г-образное усиления между арочными квадратами с шагом в 40-50 см.

Монтаж крыши

От того, насколько качественно будет построена крыша, зависит внешний вид всей постройки.

  1. В профильных листах с помощью электродрели и сверла на 8 мм просверлить отверстия для болтов.
  2. Приложить заготовку к обрешетке, отметить место будущего отверстия и просверлить его.
  3. Привинтить профильный лист к обрешетке болтами М8 и гайками. На соединениях таких элементов с железом рекомендуется использовать пластиковые шайбы.
  4. Пропитать металл антикоррозийным составом, который на долгие годы защитит материал.

Навес из металлопрофиля построен своими руками и готов к эксплуатации.

Несколько полезных советов

Чтобы конструкция из металлического профиля получилась прочной, качественной и долговечной, во время ее возведения своими руками рекомендуется пользоваться советами специалистов.

  1. Монтажные работы следует начинать с нижних слоев.
  2. Саморезы для крепежа должны иметь резиновые шайбы и быть предназначены для кровли.
  3. Чтобы резина не деформировалась, закручивать саморезы сильно нельзя.
  4. Металлические конструкции специалисты рекомендуют закреплять с помощью сварки. Это намного увеличит удерживающие способности и качество навеса.
  5. Волнообразный профиль обеспечит беспрепятственное скатывание снега, влаги и мусора с поверхности навеса.
  6. Листы из металлопрофиля своими руками лучше всего резать специальными ножницами. Болгарка способна повредить защитные слои материала.
  7. Металлические конструкции после обработки антикоррозийными средствами можно покрасить автомобильной краской. В этом случае в течение пяти лет краска не выгорит на солнце, и цвет навеса не поменяется.

Как видно из статьи, построить навес из металлопрофиля своими руками достаточно просто. Главное – это желание и точное следование инструкциям. В результате можно получить отличную защиту от палящего солнца и осадков.

Оцените статью: Поделитесь с друзьями!

фото лучших идей для участка: 40 фото

Для нашей статьи мы подобрали самые интересные идеи для строительства навеса на вашем загородном участке. Это фото навесов для частного дома, которые могут быть построены во дворе или в саду, над входом или террасой. Под навесом вам будет комфортно отдыхать и удобно ставить машину, здесь вы сможете расположить летнюю кухню и устраивать пикники.

Навесы во дворе — комфортный отдых на открытом воздухе

Фото: Home Stratosphere

Прямоугольный навес под вальмовой крышей из гибкой черепицы — самое рациональное решение. Здесь можно и расположиться для обеда на воздухе, и поставить машину при необходимости.

Фото: GardenSite

Любите зажарить шашлычок на даче? Постройте на участке маленький квадратный навес для мангала, а его ограждение дополните широкими поручнями, которые сыграют роль барной стойки.

Фото: Walli.co

Навес во дворе — незаменимая конструкция для обустройства летней кухни. Ее крыша может быть сооружена как продолжение кровли основного дома.

Фото: Lay-Z-Spa

Если вы хотите создать уличную зону СПА, сдержанный деревянный навес без каких-либо изысков позволит вам наслаждаться купанием в любое время года, даже в непогоду.

Фото: Heritage Gardens

Шестигранная беседка в виде навеса с одной глухой стенкой убережет вас от резких порывов ветра, а два решетчатых ограждения по бокам будут рассеивать прямые солнечные лучи.

Фото: Paradise Decks & Spas

Компактная беседка-навес под шатровой крышей из дерева — отличный вариант для небольшого дачного участка. Здесь можно и посидеть в уединении, и использовать как место для пикника на открытом воздухе.

Фото: DesignRulz

Навес в виде деревянной перголы, увитой плетущимися растениями, и выглядит колоритно, и создает приятную зону для отдыха в кругу семьи.

Фото: Pinterest

Крыша дома в стиле хай-тек может одновременно выполнять функцию навеса над зоной патио. Современный тренд — стропильная система не прячется за обшивкой, она выступает яркой деталью дизайна кровли.

Фото: Ideal Home

Совсем иначе выглядит навес-беседка в стиле кантри — это может быть уютный домик из лозы среди густой зелени.

Фото: Pinterest

Более строгий, но не менее удачный дизайн навеса в кантри-стиле для сада — беседка с деревянными колоннами и ступенчатой шатровой крышей.

Фото: Planted Well

Посреди сада в пейзажном стиле восхитительно смотрится навес с опорами из неотесанных стволов дерева и кровлей из деревянной черепицы.

Читайте также: Тамбур в частном доме: 40 фото дизайна, идеи

Навесы для крыльца — красивый элемент на фасаде дома

Фото: v-procese.ru

Классический вариант навеса над крыльцом — двухскатная крыша, которая поддерживается деревянными или металлическими балками.

Фото: czmcam.org

Современный вариант традиционного оформления крыльца — двускатный навес на высоте второго этажа.

Фото: Remoo.RU

Хотите сделать крыльцо выразительным? Обшейте внутреннюю плоскость навеса над входом вагонкой броского цвета.

Фото: imshyam.me

Массивный навес в форме прямоугольника — это трендовый дизайн входа в дом в стиле модерн.

Читайте также: Дома с плоской крышей: 40 фото современных домов

Навесы для машины — практичное решение для сохранности автотранспорта

Фото: HappyModern.RU

Контрастируя с цветом фасада дома, навес для машины становится ярким акцентом в архитектуре здания в духе хай-тека.

Фото: LandshaftPortal.Ru

Вам необязательно нужно следовать общепринятым канонам и делать навес с ровными скатами. Придайте кровельному покрытию волнообразную форму — такой навес будет точно привлекать внимание.

Фото: ugtent.com.ua

Помимо стационарных навесов, вы можете использовать мобильные конструкции, состоящие из металлических опор и натяжного тента. Подобные навесы рационально устанавливать на даче, где вы находитесь сезонно.

Фото: accbud.ua

Навес для машины с боковыми стенками одновременно выполняет функции сарая для хранения сельскохозяйственной техники и бытового инструмента.

Читайте также: Ломаная крыша: 40 фото

Навесы для террасы — уютное место для отдыха рядом с домом

Фото: timberdesign. co.za

Самый простой вариант навеса над террасой — выдвинутая вперед плита перекрытия второго этажа. Такой навес защищает от осадков и солнца: как крыльцо, так и придомовую зону отдыха.

Фото: metalroofing.systems

На террасе, под навесом, вы сможете установить уличный камин и находиться на свежем воздухе даже в ненастную пору.

Читайте также: Ландшафтный дизайн: 60 фото, идеи для участка

Навесы из поликарбоната — стоят бюджетно, а смотрятся эффектно

Фото: proroofer.ru

Поликрбонат удачно комбинируется с ковкой — навес над крыльцом на фото выглядит воздушным, будто бы невесомым. Основной акцент в дизайне этой входной группы — кованые детали козырька.

Фото: Olx.uz

Будучи гибким, поликарбонат отлично монтируется на радиусный каркас. Особенно выразительны по дизайну каскадные навесы над входом в дом.

Фото: ZaZaborom

Металлическая конструкция, габионы и поликарбонат — навес на фото выглядит по-современному сдержанным и в то же время — нетривиальным.

Навесы из Ондулина — легко сделать своими руками

Фото: ecostroy-crimea.ru

Навесы из Ондулина не требуют мощной несущей конструкции за счет небольшого веса материала. Кроме того, вы сможете легко смонтировать такой козырек над входом в дом самостоятельно.

Фото: Krrot.Net

Навесы из Ондулина прекрасно комбинируются с деревянными фасадами и создают гармоничный ансамбль с архитектурой в стиле кантри.

Как сделать навес к дому своими руками

Навесы, пристроенные к дому

Первое и необходимое – это оценить, какую роль будет выполнять навес во дворе частного дома. Определяется устройство навеса к дому своими руками и то, из чего он будет изготовлен. Навес должен гармонировать с наружным декором дома и общим дизайном территории, на которой он расположен. Он обязан прятать изъяны и недочеты и целиком удовлетворять нужды владельцев. Согласно этому, навесы классифицируются на:

  • Пристройки, защищающие от ветра, дождя и снега
  • Раскрытые террасы –  лаундж-зоны для отдыха
  • Закрытые галереи – защищают вход и служат автостоянкой
  • Над окнами – предохраняют от солнечного света
  • Для хозстроений
  • Отдельно стоящие
  • Перемещаемые
  • Определение материалов для постройки навесов

Навесы могут быть:

  • Поликарбонатные
  • Стеклянные
  • Шиферные
  • Ондулиновые
  • Деревянные
  • Из профлиста
  • Из металочерепицы
  • Каменные (пенобетон, газобетон, кирпич и т.д.)
  • Комбинированные

Деревянный навес применяют для открытых зон отдыха ,а также для обитания скота, так как дерево менее всего нагревается. Так, в навесе из поликарбоната или стекла при температуре выше 30 становится очень жарко, особенно если боковые части между упорными балками закрыты.

Поликарбонат

Самым часто используемым является навес для частного дома из поликарбоната. Такой материал весьма легкий и крепкий, выдерживает очень большие нагрузки, не пропускает ультрафиолетовые лучи, морозоустойчивый и пропускает солнечный свет. Имеет большой выбор расцветок и толщин.

Крыльцо из поликарбоната в частном доме стало уже практически классикой, ведь он отличается хорошим качеством и большим сроком службы. Часто встречается арочный навес —  подходит как для крыльца дома, так и для закрытой стоянки для машин. Он позволяет стекать дождю только с двух сторон. Зимой такая форма позволяет снегу скатываться вниз. Такие навесы почти не повреждаемы ветром. При организации подобного навеса собственными руками самое сложное – согнуть поликарбонат.

Можно также смастерить односкатный навес, это немного упростит задачу. Но односкатный навес имеет небольшой уклон и скапливает снег. Более практичным здесь будет двускатный навес. Подобный навес применяется в разнообразных целях – для стоянки машин, мангалов, хозяйственных построек.

Козырек над крыльцом из поликарбоната

В строительных супермаркетах продается много кованных частей, из каких можно самостоятельно изготовить навес над входом. Поверх кованного козырька прикручивается лист поликарбоната. Можно найти уже готовые кованные козырьки над крыльцом из поликарбоната, которые нужно только прикрутить. Если позволяет площадь, можно изготовить навес над крыльцом частного дома вместо козырька.

Просвещающийся шифер – ондекс

Материал пользуется высоким спросом, ведь имеет ряд отличительных преимуществ:

  • Легкость
  • Прочность
  • Красивый вид;
  • хорошая светопроницаемость;
  • убирает УФ-лучи;
  • не горит;
  • легкость транспортировки;
  • эластичность;
  • разнообразие окраски;
  • гарантийный срок 15 лет.

Навес из такого материала будет отлично пропускать свет и в таком навесе не будет жарко. Очень легкий в монтаже и эксплуатации. Есть только один минус – у прозрачного шифера плохая звуко- и теплоизоляция.

Металл

Навесы во дворе дома из металла бывают балочные или состоящие из металлических трубок. Такие навесы легко собираются и разбираются, ведь крепятся болтами. Широко используются для создания автостоянок и козырьков к дому.

Навес из металлических балок

Преимущества:

  • Сделан преднамеренно под ваше расположение и погодные обстоятельства.
  • Все части на болтах, не сложно собирается и разбирается.

Недостатки:

  • Балки из стали высокого качества имеют большую цену, чем трубчатая сталь
  • Большая масса, поэтому такой навес сложно перемещать

Навес из трубчатой стали:

Преимущества:

  • Цена
  • Защита от осадков
  • Легкая транспортировка и элементарное возведение, не требующее больших знаний

Недостатки:

  • Возможное повреждение урагане
  • Меньшая прочность
  • Профнастил

Навесы из этого материала получили распространение как среди владельцев домов, так и в сельском хозяйстве. Они универсальны, легки в построении, пожаробезопасны и экологически чисты. Кроме того, профнастил – крепкий и надежный, при резких скачках температуры он не трескается, обладает широким спектром цветовой гаммы и отталкивает уф -лучи.

Также, как и навесы из поликарбоната, изготавливаются навесы из профлиста односкатные, двускатные, многоскатные и арочные. Каркасы для таких навесов обычно делаются из профтрубы. Сам каркас нужно предварительно окрашивать, но профнастил не требует дополнительного покрытия.

Ковка

Иногда в качестве каркаса или козырька используются кованные элементы. В качестве кровли может использоваться практически любой материал, например, металлочерепица, прозрачный шифер или профнастил. Но наиболее применяемым для кованных каркасов выступает поликарбонат. Такие навесы пропускают свет, выглядят привлекательно и современно.

Дерево

Выступает дешевым и экологически чистым материалом, в подобном навесе менее жарко, чем из поликарбоната или стекла. Изготовить навес своими руками сравнительно легко. Но древесина не обладает такой же прочностью,как кирпич или железо. Также конструкция подвержена гниению, она может пострадать от грызунов или насекомых. Для того, чтобы избежать этого, древесину предварительно нужно покрыть морилкой, а по завершении – лаком. Чтобы придать красивый вид, такие навесы украшают резьбой. Но есть один существенный минус: деревянные навесы через определенный период могут лишиться своего вида.

Металлочерепица

Монтаж подобной кровли не требует особых знаний и навыком. Обычно устанавливается на каркас из металла или дерева. Режется такая кровля только болгаркой, ножницами по металлу также можно пользоваться, но данное действие займет достаточно сил. Фиксируется к каркасу саморезами с использованием шуруповерта. Из металлочерепицы невозможно сделать арочный навес – она практически не гнется.

Стекло

Раньше навес из этого столь хрупкого материала был редкостью, но сейчас все чаще встречается на фасадах зданий. Стеклянный тип навеса не только защищает от осадков, но и декорирует фасад. Часто у подобных навесов нет каркаса,  укрепляются они к фасаду на металлической консоли. Иногда стеклянный навес прикрепляется к железным упорам, а сами упоры стилизуются под фасад здания.

Особенности навесов из дерева пристроенных к дому: фото и дизайнерские идеи

Такой тип навесов делится по варианту упора, они бывают:

  • Навесные – крыша, держащаяся на тросах
  • Консольные – маленькие навесы, что держатся на менсолах
  • Опорные – опираются на 4 столбика
  • Опорно-балочные – один край упирается в балку, а другой в два столбика на другом краю
  • Отдельностоящие

Далее на фото приведены варианты оформления деревянных навесов:

Варианты навесов пристроенных к дому из профнастила: фотографии и особенности конструкции

Такой вариант навесов классифицируется по способу упора так же, как и деревянные навесы. Из профлиста изготавливается лишь кровля, но деревянный навес может полностью состоять из дерева. На данных фото приведены версии навесов из профнастила:

Создание проекта

До того, как сделать навес, надо определить основные характеристики  – это величина будущей постройки и ее высота, а также сколько бывает в данной местности осадков, насколько сильные порывы ветра. Также важен цвет и дизайн, определение цвета кровли навеса. После всех замеров и определения характеристик материалов, принимаемся создавать чертеж навеса к дому своими руками. Здесь необходимо указать точные замеры, конфигурацию кровли и характеристики всех составляющих.

Высота навеса в наиболее низком месте обычно берется более 180 см. Опоры – в среднем 40*40см, толщиной металла не меньше одного миллиметра. Ямы бурятся от 50 до 80 сантиметров глубиной. Для боковых и стропильных систем используется металлический профиль от 15 до 20 см сечением. Важно то, что заводской шов поликарбоната всегда попадает на обрешетку конструкции.

Подготовительные работы

Независимо от материала, что будет использоваться, необходимо провести ряд подготовительных работ. Чтобы сделать навес из поликарбоната своими руками, надо будет сделать предварительный чертеж с указанием всех замеров. Так, если вы хотите изготовить крыльцо из поликарбоната в частном доме, нужно будет вооружится следующим:

  • сварочный аппарат,
  • материал для упорного каркаса
  • бур
  • щебень
  • цемент
  • поликарбонат
  • болгарка
  • саморезы с термошайбой
  • уровень
  • рулетка

Дизайн

Вид навеса должен гармонировать со стилистикой фасада здания, а также вписываться в общую стилистику места, где он будет расположен. При выборе цвета кровли руководствуются палитрой цветов кровли основного здания, а также цветом фасада. Иногда требуется навес защитить стенами – здесь хорошим решением будем сотовый поликарбонат без цвета.

Чертежи и проекты

Создание проекта — крайне важно, ведь разрешает главные задачи в рассмотрении обстановки строения. Сведения о фундаменте и материале сооружения крайне важны, а также обстановка климата (сила ветра, число осадков, расположение источников света в выбранной для строительства точке). Нужно продумать конфигурацию кровли и декорации навеса. Чем подробнее проект, тем легче его реализовывать. Сведущие расчеты помогут увидеть число материалов, и нужных затрат на строительство.


Главное о чем надо подумать – какими будут упоры для навеса. Некоторые мастера рекомендуют поставить навес на элементарные деревянные колоды, на которых изготовить обрешетку и крышу. Но, возможно, при интенсивном дожде и ветре навес легко отклонится от стены. Если почва рыхлая, то навес возможно перекосится — обязательно учитывайте это при проектировании. Поэтому навес надо ставить лишь на бетонные упоры, данное действие предоставит гарантию, что погода не причинит вреда стойкости навеса, станет своего рода фундаментом, и потому его строительство надо анализировать поэтапно.

Принимаемся копать ямы. Здесь нецелесообразно мастерить ленточный фундамент, к тому же, это затратно. Для этого мы сделаем столбчатый фундамент округлой формы. Чтобы выкопать ямы было легче, нам понадобится бур 35 см, можно использовать обычную штыковую лопату. Ямы понадобятся не меньше 50 см глубиной, тогда навес не просядет.

Армировка. Опалубка здесь не нужна, будем использовать арматуру в яму. Арматура — от 8 мм в диаметре. Просто связываем 4 арматурины вязальной проволокой и помещаем в яму. Бетонные работы. Выливаем бетон в вырытые нами ямы. Затем устанавливаем опоры. На фасаде необходимо сделать упорную несущую балку – на прикручивается саморезами. В зависимости от материала стены, выбираем вариант крепления стропильной системы. Может крепится на анкера, на дюбеля или специальные уголки. Стропильная система — всегда на одинаковом уровне, чтобы небыло искажения.


Нужно выпилить пазы в обрешетке (около 3-5 см), ставим доски на стропильную систему. Обязательно всё закрепляем уголками. Далее можно начинать к монтаж крыши. Проанализируем, каким образом произвести монтаж выбранной нами кровли. Если это поликарбoнат – нужно взять самoрезы c термoшайбами, торцовочный профиль и сoединители. Поликарбонат режется так, чтобы швы попадали на обрешетку. В местах совмещения поликарбоната клеится лента-уплотнитель. В местах крепления элементов к обрешетке просверливаются дыры в поликарбонате. В точках соединения ставится специальный соединитель.

Советы и выводы

При построении навеса помните основные правила:

  • углы ската обычно делают довольно большими, чтобы зимой легко сходил снег
  • самый стойкий к урагану – двускатный навес
  • Наиболее прочным для навеса является кирпичный каркас
  • Деревянный каркас при вкапывании в землю нужно предварительно обрабатывать средством против гниения

Не забудьте изолировать стык дома с навесом. Для этого на стыке закрепляется специальный уголок, препятствующий попаданию влаги. Можно между упорными столбами навеса расположить деревянные решетчатые панели – это придаст декоративный вид сооружению.

Красивые примеры

На данных фото мы нашли фото навесов во дворе частного дома, а также козырьки над крыльцом из поликарбоната.

Видео: навес своими руками

Навес во дворе частного дома из профнастила: фото

Для обустройства территории частного дома приходится строить разные дополнительные конструкции. Одной из таковых является навес, под которым можно спрятаться в летний зной не только самому, но и защитить автомобиль от прямых солнечных лучей. То, как сделать навес своими руками во дворе частного дома из профнастила с пошаговыми инструкциями и фото всех работ, рассмотрим более детально.

Варианты навесов из профлиста

Сегодня наибольшей популярностью пользуются навесы из профнастила и поликарбоната — как для машины, так и для других целей. Однако стоимость последнего материала намного выше профлиста. Навес из профилированного листа можно выполнить разной конструкции. К наиболее популярным видам относятся:

На каком варианте навеса остановить свой выбор, зависит только от личных предпочтений и финансовых возможностей.

Преимущества материала

Сегодня профнастил широко используется для строительства в качестве материала всевозможных сооружений, в том числе и для навесов. Обусловлено это рядом качеств, среди которых:

  • приемлемая стоимость;
  • высокая прочность и длительная эксплуатация;
  • малый вес;
  • широкий выбор цветового исполнения;
  • стойкость к пожару;
  • не требовательность к уходу;
  • экологическая безопасность.

Материалы для навеса из профнастила

Соорудить навес из профилированного листа вполне по силам каждому. Прежде чем приняться за конструирование, нужно определиться с материалами. Поскольку односкатная конструкция наиболее простая, рассмотрим, какие материалы потребуются именно для нее:

Перечень инструментов напрямую зависит от того, с каким материалом придется работать. Если же навес будет сооружаться из дерева, то можно обойтись минимальным плотницким набором.

Читайте также: Крыша из профнастила своими руками

Подготовка чертежа

Схема навеса зависит от выбранной конструкции. Рассмотрим характеристики односкатной конструкции в силу ее простоты:

  • длина и ширина. Эти параметры определяются размерами автомобиля или предполагаемой территории для защиты. Однако не стоит упускать из внимания и сам тип сооружения, поскольку навес с двумя скатами способен накрыть большую площадь;
  • высота. При выборе этого параметра внимание обращают на высоту крыши дома, поскольку при большой высоте навеса он будет выделяться на фоне других сооружений, что не очень привлекательно;
  • уклон крыши. Выбирая этот параметр, учитывают несколько факторов. Одним из важных параметров является уровень снега в зимнее время. Снег должен сходить легко без каких-либо препятствий. Также нужно учитывать ветровую нагрузку. Чем угол крыши будет круче, тем больше будет влияние ветра.

Определившись с параметрами, составляют чертеж с указанием всех размеров. По такой схеме смонтировать навес любой конструкции не составит особой сложности.

Изготовление и устройство навеса

Рассмотрим пошаговое изготовление навеса своими руками с покрытием из металлопрофиля.

Разметка и заливка фундамента

Для начала нужно подготовить инструменты:

  • деревянные бруски;
  • шнур;
  • рулетка;
  • угольник.

Разметку фундамента начинают с любой из сторон согласно размерам, указанным в чертеже. По краям забивают колышки и натягивают шнур, при этом при помощи угольника контролируют прямой угол. Затем шпагат натягивают по другим сторонам.

Для навеса из профлиста не нужен слишком мощный фундамент. Это обусловлено тем, что на сооружение будут воздействовать всего лишь два фактора:

  • снеговая нагрузка;
  • ветровая нагрузка.

Наиболее простой вариант обустройства фундамента – пробурить яму глубиной 80 см, дно засыпать песком слоем 20 см, поставить опорную стойку из профильной трубы, выровняв ее при помощи отвеса. Пространство между стойкой заполняют бетонным составом. Чтобы силы морозного пучения не выдавливали опору наружу, к нижней части, как правило, приваривают металлическую пластину. Для выравнивания стойки, перед бетонированием ее закрепляют временными распорками из металлических или деревянных подпорок.

Сооружение ферм

Конструкции ферм бывают разные, но все они рассчитаны на большие нагрузки.

К наиболее востребованным относятся такие конструкции:

  • прямоугольная;
  • треугольная;
  • арочная.

Для ферм чаще всего применяют квадратный металлопрофиль, круглую трубу, уголок либо швеллер.

Монтаж

Если расстояние между опорными стойками не более 5 м, то для верхней горизонтальной обвязки можно использовать квадратные трубы такой же размерности, что и для самих стоек, например, 40х40х2 мм.

В зависимости от конкретной ситуации может потребоваться усиление подпорками по диагонали. Если расстояние между опорами превышает 5 м, необходимо задействовать прямоугольные фермы, которые характеризуются большей надежностью и возможностью выдерживать высокие нагрузки.

Обрешетка

Обрешеточная конструкция закрепляется сваркой перпендикулярно фермам из металлопрофиля квадратного либо прямоугольного сечения. Шаг между элементами обрешетки выбирают в пределах 300-700 мм, что зависит от толщины профлиста и его конфигурации.

В процессе монтажа обрешетки плоскость выравнивают и проверяют при помощи шнура, который натягивают от нижней части крыши до конька, при этом следует избегать отклонений более чем на 2 мм. В целях защиты элементов стропильной конструкции, перед монтажом их следует покрыть красящим материалом для металла.

Монтаж профлиста

Для сооружения навеса рекомендуется использовать несущий профнастил, обозначаемый индексом H.

Для фиксации кровельного материала применяют специальный крепеж, состоящий из саморезов в форме сверла, которые завинчиваются при помощи шуруповерта.

Такой крепеж монтируется с использованием прорезиненной шайбы для обеспечения герметичности. Установка самореза производится в нижний желобок. Таким образом обеспечивается плотное прилегание профнастила к обрешетке.

Если конструкция крыши выполняется из двух скатов, место стыковки на коньке закрывается коньковым элементом. Таковой можно приобрести либо изготовить самостоятельно из листа оцинковки. Монтаж этой детали производят саморезами к верхнему желобу профлиста. Чтобы конструкция кровли была максимально жесткой, рекомендуется использовать цельные листы кровельного материала. Это позволит выдерживать высокие снеговые и ветровые нагрузки.

Читайте также: Забор из профнастила своими руками

Обустройство навеса, примыкающего к дому

В зависимости от планировки участка и требований к возводимой конструкции, навес можно пристроить к дому. Сделать это можно такими способами:

  • используя косоуры;
  • с применением железных стоек.

Первый вариант более предпочтителен для монтажа маленького козырька над крыльцом либо для других целей, а сами косоуры имеют вид треугольной конструкции. Упор такого навеса выполняется на стены дома, а не на грунт. Поскольку козырек имеет небольшую длину, то при правильном монтаже снеговые и ветровые нагрузки такой конструкции будут нестрашны.

Второй вариант следует задействовать для постройки более мощных навесов, габариты которых определяются назначением данного сооружения. Монтаж довольно прост и схож с обустройством отдельно стоящей конструкции. Разница между такими навесами заключается лишь в том, что боковые опорные столбы фиксируются к стене. Вместо боковых столбов может применяться деревянная балка, закрепленная горизонтально на стене дома.

Рассмотрев возможные варианты навесов во дворе частного дома из профнастила, можно начинать строительство, а как сделать ту или иную конструкцию своими руками, помогут пошаговые инструкции с фото примерами. Подготовив детальный чертеж и необходимые материалы, соорудить красивый отдельно стоящий или пристроенный к дому навес, воплощая самые смелые идеи, сможет каждый владелец загородного участка.


Навесы из профлиста для автомобиля под ключ

Компания «Волшебный гараж» предлагает изготовление и монтаж навесов из профнастила для автомобилей. Мы реализуем как типовые решения, так и разрабатываем для вас оригинальные конструкции различной сложности. Всегда в наличии навесы для одного и нескольких автомобилей. На все виды конструкций и работ вы получаете гарантию 3 года безупречной службы.

Цены на типовые проекты

Навес из поликарбоната 3х6 м

от 57 240 р.


Навес из поликарбоната 4х8,2 м

от 86 040 р.


Навес из поликарбоната 6х10 м

от 135 240 р.

Уточнить цены можно по телефону: 7(499)-450-67-44

Пн-Пт с 9-00 до 18-00

Комплектация металлических сооружений

Для изготовления навесов из металлопрофиля мы используем качественный прокат. Детали конструкции надежно свариваем и проводим проверку качества швов. Сверлим монтажные отверстия для сборных конструкций, зачищаем готовые элементы, грунтуем и красим порошковым напылением. Цвет навеса вы можете выбрать самостоятельно.

Недорогие навесы из профнастила для машины

Весь процесс производства металлического навеса для автомобилей занимает 4-5 дней. Для обшивки таких конструкций в основном мы используем оцинкованный профнастил. Для крыши мы также применяем качественную металлоочерепицу, которая позволяет создавать более дорогие и оригинальные проекты.

Монтаж навеса из кирпича, дерева и металлического кровельного покрытия

Мы производим навесы из металлопрофиля с односкатной и двухскатной формой. По способу установки конструкции различают отдельно расположенные и пристроенные к дому навесы. В последнем случае одна стена навеса уже закрыта, остается зашить еще две, поставить двери – и у вас есть недорогой готовый гараж!

Обратите внимание! Кроме конструкций из профнастила, большой популярностью пользуются арочные навесы из поликарбоната.

Конструкции наших навесов из металла предназначены для всех легковых автомобилей, которые есть на рынке. При необходимости мы разработаем и реализуем проект для большегрузных машин с прицепами.

Навес из металлочерепицы

Порядок установки металлического навеса:

  1. Проводим разметку участка под монтаж опор конструкции.
  2. Бетонируем металлические стойки навеса из профнастила, располагая их строго вертикально с помощью уровня.
  3. К стойкам навеса привариваем фермы и обрешетку. Кроме того, у нас есть и готовые решения, предусматривающие простую сборку с помощью гаечных ключей.
  4. Профнастил крепим к трубам каркаса с помощью саморезов. При необходимости обшиваем боковые стены отделочными материалами (профнастил, вагонка, блок-хаус) на определенную высоту.

Особенности навесов
  • Наши металлические навесы – прочные конструкции, которые не боятся перепадов температур и механических ударов.
  • Мы предлагаем различные варианты исполнения навеса и крыши, но вы всегда на этапе составления технического задания можете внести в проект ряд пожеланий.
  • Вы получаете надежное укрытие для вашего автомобиля, сэкономив на возведении капитального гаража из блоков или кирпича.
Металлический навес из профлиста для стоянки грузовых машин
  • Конструкции навесов из оцинкованного профлиста полностью защищены от коррозии. Кроме того, вам не нужно красить эти сооружения.
  • Точность изготовления металлоконструкции позволяет выполнить ее монтаж своими руками без сварочных работ.
  • Несмотря на то, что весь навес выполнен из металла, вес его отдельных деталей небольшой. На участке не понадобится спецтехника. А два рабочих справятся с монтажом навеса в течение 4 часов.

В видео показаны реализованные проекты современных металлических навесов для автомобилей.

Уточнить цены можно по телефону:
7(499)-450-67-44
Пн-Пт с 9:00 до 18:00





виды и технология сборки, фото


Главная / Дом / Крыльцо

Назад

Опубликовано: 16.08.2019

Время на чтение: 9 мин

0

282

Пространство возле загородного дома — самая востребованная часть участка. Здесь мы паркуем автомобиль, размещаем террасу и даже стараемся найти место для летней кухни. Вот только в каждом из этих случаев понадобится пристроенный к дому навес. Он может быть дизайнерским, с элементами художественной ковки и позолотой, или изготовленный своими руками, пусть и простой, но функциональный.

Что бы мы ни придумывали в части дизайна навеса, важным остается то, что он должен создавать тень и защищать хозяев от дождя. А вот из чего соорудить этот зонтик, и как это можно сделать, мы и расскажем в нашем сегодняшнем обзоре.

  • 1 Из чего построить навес
  • 2 Преимущества материала
  • 3 Примыкающий к дому навес из поликарбоната

С чего начинать

Любое строительство должно вестись по определенному плану. Даже если вы всего лишь хотите сделать небольшой козырек из поликарбоната своими руками, будет лучше, если заранее определить последовательность действий. Так вы сможете избежать ошибок и пропусков обязательных этапов, необходимости переделывать почти готовую конструкцию и трат на замену испорченных материалов и лишних покупок.

фото: навесы козырьки из поликарбоната, навесы для автомобилей из поликарбоната, дачные навесы из поликарбоната.

Поэтому, нужно учесть все нюансы – планируемый размер, форму, толщину, тип материала, желательный цвет, светопропускаемоть и теплоизолирующие свойства, превалирующую погоду и даже силу и направление ветра!

А начинать планирование стоит с сублимации планов и задумок в визуальную картинку. То есть, нужно сделать чертеж навеса из поликарбоната, пусть приблизительный, но достаточно ясный для того, чтобы самому понять, что вы хотите, и насколько реально и адекватно строение будет в данном случае.

Классификация ферм для покрытия поликарбонатом

Фермы для всех конструкций можно классифицировать по следующим признакам:

  • Очертания контура: треугольные, параллельные, полигональные.
  • Как сделана раскосная: ромбом, балочная, полураскосная.
  • По степени и виду опоры на несущие столбы: балочная, консольная, арочная, балочно-консольная.

Популярные навесы любой конструкции нуждаются в уходе. Поликарбонат необходимо периодически протирать мягкой губкой с помощью моющего средства, это даст нужную степень прозрачности материала.

Составление чертежа с учетом особенностей применения

Популярность данного вида термопластов сыграет в этом моменте вам на руку. В Сети на навесы из поликарбоната своими руками чертежи и фото представлены в огромном количестве. Так что не нужно заканчивать инженерно-технологический техникум, достаточно открыть галерею по запросу и выбрать подходящий. Очень хорошо, если при этом вы будете смотреть не только форму и предназначение, но и сопоставите условия, для которых была создана схема, с теми, что на вашем участке.

Правила подбора размеров

Если повезет, найденная схема на навес под поликарбонат своими руками будет уже готовой, и на ресурсе даже будут приведены технологические расчеты по необходимым материалам. В противном случае, придется ее корректировать, и здесь важно помнить, что навес обычно не имеет стен, то есть, покрытие нельзя делать впритык под накрываемую зону. Вот несколько советов, как правильно делать навес из поликарбоната «с запасом»:

  • Если это подвесной навес-козырек, то его стороны должны выступать сантиметров на 30 за территорию, которую требуется укрыть
  • Если это конструкция на опорах, например, под автомобильную стоянку, то тех же 30-40 см нужно оставить между всеми габаритами машины и стойками
  • Если это бассейн, цветник, зона отдыха или «домашнее производство» вроде столярки на открытом воздухе, то запас к фермам лучше сделать еще больше

Нужно помнить и про высоту – правильный навес из поликарбоната в самой низкой точке должен быть не ниже 180 см!

Обрешетка

Площадь поликарбонатных навесов варьируется от нескольких десятков квадратных сантиметров, до сотен метров. Естественно, что такими глобальными проектами должны заниматься специалисты, и расчеты это их забота, но даже на пол-листа только опоры по периметру недостаточно. Потребуется обрешетка с правильно выбранным шагом. Он зависит от толщины материала и предположительной ветровой и весовой нагрузки на метр квадратный.

В тех регионах страны, где изготовление и установка навесов из поликарбоната технически и экономически оправдана, можно воспользоваться следующей табличкой-подсказкой:

Толщина и шаг (см)
Нагрузка (кг/м2)
6 мм8 мм
ширинадлинаширинадлина
100105х79, 90х90, 82х103120х90, 95х95, 90х110
15088х66, 76х76, 70х86100х75, 83х83, 75х90
20080х60, 69х69, 62х7885х65, 76х76, 65х85

Более толстые разновидности не включались, так как они используются для больших площадей, а лист толщиной 4 мм слишком слабый для подобных задач.

Форма для поликарбонатных навесов

Общая конфигурация, «покрой» по плану – квадрат, прямоугольник, овал, круг или многогранник, зависят от предназначения и размещения. А вот форма самого каркаса покрывающей части может быть разной. Правда, конструкция навеса из поликарбоната и здесь должна учитывать особенности его назначения, типа и размещения:

  • Односкатный – выбирают в тех случаях, когда сток воды должен быть направлен в конкретную сторону по техническим условиям или для завершенности архитектурной композиции

фото: навесы из поликарбоната для дачи,

  • Двускатный – лучше защищает от осадков и ветра, обычно имеет больший угол ската, а значит, на покрытии зимой меньше скапливается снег

фото навеса из поликарбоната во дворе для машины

  • Арочный – по характеристикам похож на двускатный, но не имеет центрального ребра, зато сборка навеса из поликарбоната этого типа требует специального оборудования и навыков по сгибанию металлопрофиля или серьезного плотницкого опыта

навес из поликарбоната пристроенный к дому

  • Купольный – круглый или овальный, оригинальный, но требующий больше трудозатрат, такой предпочитают устанавливать на беседках и зонах отдыха

фото: навесы из поликарбоната во дворе частного дома, дачи

  • Каскадный – сборная разноуровневая конструкция, обычно арочного типа, используется для примыкающих к стенам навесов

навесы из поликарбоната во дворе частного дома

Если вы совершенно себе не представляете, как делать навес из поликарбоната и вообще только налаживаете дружбу с инструментом, советуем выбирать максимально простые варианты – односкатный или двускатный. Потренируетесь, и потом можно будет строить что-то сложнее, в том числе и обустроить раздвижной навес из поликарбоната своими руками, а это уже уровень!

раздвижные навесы из поликарбоната во дворе

Виды и назначение пристроенных навесов

Все предлагаемые сегодня навесы, которые можно пристроить к дому, могут быть классифицированы на две категории:

  • Козырьки на консолях;
  • Тенты, установленные на капитальные опоры.

Одна из особенностей консольных моделей заключается в том, что они могут иметь неограниченную длину, в результате чего такая конструкция может быть установлена вдоль фасада здания без стыков. В то же время у них имеются ограничения по ширине: этот параметр не может превышать 2 м. Делается это неслучайно, а в целях безопасности: при такой ширине навес будет надежно зафиксирован на стене и его не сможет вырвать ветер. В первую очередь эти конструкции предназначены для защиты дверей от солнца и осадков. В то же время, если к ним добавить кованые или резные козырьки, то подобное сочетание поможет придать оригинальный облик фасаду.

С помощью опорных навесов можно решать множество разнообразных задач:

  • Организация места для летнего отдыха;
  • Оборудование входа, бассейна, а также проходов рядом с домом, чтобы обеспечить защиту от осадков;
  • Размещение автомобиля;
  • Установка тента для зоны барбекю;
  • Использование для хозяйственных нужд.

Поликарбонат — уникальный материал, из которого можно изготавливать крыши различных форм, включая односкатные, двускатные, пирамидальные, арочные, вогнутые и выпуклые. При желании владелец может видоизменить оформление навеса за счет применения цветного или тонированного стеклопластика.

Материалы и инструменты

План и чертеж, это отлично, но нужно из чего-то сооружать и чем-то работать – потребуются материалы для навеса из поликарбоната и инструменты для обработки и крепления:

  • Элементы основы и каркаса
  • Покрывающий материал, по необходимости детали соединений
  • Строительный нож (для толстых листов дисковая пила с неразведенными мелкозубчатыми дисками или электролобзик)
  • «Болгарка», дрель (перфоратор) и шуруповерт
  • Рулетка и строительные карандаши (маркер), уровень
  • Крепеж в достаточном количестве

Если предполагаются земляные работы, понадобится шанцевый инструмент, бетонные – минимум корыто и мастерок. Теперь подробней о некоторых моментах.

Металлический или деревянный

Из чего строить навес своими руками – из металла и поликарбоната, или с деревянным каркасом, решать вам. Нужно учесть доступность и стоимость металла и дерева в вашем регионе, наличие специализированного инструмента и желаемую стилистику.

Металлические конструкции имеют более современный вид, прочнее, но более дорогие и тяжелые. Деревянные хороши для участков, выдержанных в деревенском (кантри) и подобных стилях, брус и доски дешевле металла, но не прощают ошибок в обработке и при устройстве защитного покрытия. Конечно металл долговечней, а металлические строения не подвержены усадке, но и дерево при правильной защите без проблем служит 50 и больше лет!

фото навеса из поликарбоната примыкающий к дому

Профиль для навеса из поликарбоната лучше брать прямоугольный – с ним легче работать новичку, особенно, если для креплений будет использоваться сварка!

Сотовый или монолитный

«Полигаль» производит оба вида строительного поликарбоната, так что, выбирая тип покрытия, нужно в первую очередь помнить об их отличиях друг от друга. Построить навес из сотового поликарбоната своими руками выйдет дешевле, так как цена у него меньше. С другой стороны ремонт такого покрытия требуется чаще, потому что тонкий слой пробить легче, чем монолит, и хотя обычно воду покрытие не пропускает, но визуальная привлекательность падает.

Сотовый, естественно, легче монолитного, и хотя имеет большую светопропускную способность, но за счет многократного преломления лучей лучше защищает от ультрафиолета. Но при недостаточном опыте его легко повредить во время монтажа, а допущенные ошибки в расчетах и креплении быстро скажутся на целостности и надежности конструкции.

По степени прочности на изгиб и пластичности материалы похожи. При этом многослойность дает лучшие показатели по теплоизоляции, так что если предполагается не просто устройство навеса из поликарбоната своими руками, но сооружение специальной конструкции типа парника, то от монолитного лучше отказаться. Когда все выбрано и приготовлено, можно приступать к строительству.

Подготовка основы

Проще всего навесы из поликарбоната сделать самому, если использовать для основы стену и фундамент готового строения. Здесь ничего дополнительно создавать не нужно, а базовые фермы крепятся на анкерные болты – высверливается отверстие, наживляется стойка, выставляется по уровню и фиксируется. Но такое возможно далеко не всегда, и подготовка основания, это самый продолжительный этап:

  1. Выкапываем ямы 30х30 см глубиной около полуметра в точках, где будут стоять опоры
  2. Ямы засыпаем щебнем или устраиваем в них каркас из арматуры
  3. Готовим цементно-песчаную смесь в пропорции 3 к 1 и заливаем основу
  4. Ждем положенный срок до полного застывания и набора прочности (до 2-х недель)

После этого можно сверлить отверстия под анкера. Конечно, можно стойки сразу вмуровывать в фундамент, но такой способ априори не подойдет, если вы решили построить навес из поликарбоната своими руками с использованием деревянных опор. Плюс, усадка бетона может «потянуть» ферму в сторону, нарушив задуманную геометрию, что особенно плохо, если рядом стена дома – выправить форму и уровень только поперечинами будет почти нереально.

Пошаговая инструкция, как самому построить навес к дому из поликарбоната

Чтобы сварить металлические навесы для дачи из поликарбоната, необходимо выполнить ряд условий:

  • Детали, а также несущие элементы не должны быть с трещинами.
  • Шероховатость торца опорного ребра определяется 2789-73 ГОСТ — Ra £12,5 мкм.
  • Недопустимо использовать для нижнего пояса фермы сталь с внутренним расслоем и шлаковыми грубыми включениями.
  • По 14771-76 ГОСТ соединения лучше выполнять сваркой механического типа, в углекислой среде или его смеси с аргоном.
  • Согласно 2246-70 и 26271-84 ГОСТ рекомендуется использовать сварочную проволоку ПП-АН-8.
  • Для крепления стропил к подстропильным элементам и вертикальным колоннам применяются болты класса 5. 8 по пункту 7798-70 ГОСТ.

Чертеж ассиметричного арочного навеса

Практическое строительство

Размечаем место под столбы, выкапываем ямы, глубиной 700 мм, делаем подушку 100 мм песчаника, 100 мм щебня, трамбуем. На дно наливаем 100-200 мм бетона в него устанавливаем столб, с усилием вставляем, круговыми движениями, так чтобы он вошел вглубь. Яму заливаем бетоном, проверяем вертикаль по отвесу, при необходимости подправляем, также укрепляем поддерживающими укосами.

Важно: Профессионалы рекомендуют размещать опоры также вдоль дома, но если нет такой возможности, то на несущую стену следует посадить балку 60, 80*80 мм на анкера, на нее опереть фермы, соединив сваркой, это позволит разнести нагрузку по всей поверхности.

Способ, как закрепить вертикальные опоры

Когда раствор полностью встал, столбы связываем по оголовкам, проверяем геометрию, диагонали обязательно должны быть равны.

Фермы лучше варить на земле, по выбранной схеме, самые распространенные представлены на фото выше. Готовые детали поднимают, распределяют равномерно по обвязке, в нашем случае, через каждый метр. Узлы крепления продольных планок и стропил выполняются с помощью стальных косынок, а также сварки либо болтовым соединением.

Следующий этап – обрешетка (перпендикулярные прогоны), из трубы 20*40 мм, с шагом 400-600 мм к ней и будут крепиться листы. Готовую металлоконструкцию зачищают, потом красят.

Прогоны укрепят каркас, это позволит более надежно зафиксировать поликарбонат

Посмотрите видео-советы, как правильно пристроить навес из поликарбоната к дому, это поможет избежать глобальных ошибок при строительстве своими руками.

Сборка каркаса

Самая ответственная часть работы, это установка опорных столбов. Если ее выполнить качественно, то в дальнейшем проблем не будет. Особенно важна точность размещения и положения основных стоек в том случае, если металлопрофиль (брус) уже нарезан по заранее рассчитанным размерам.

Рекомендуем! Все порезки (гибку) точки креплений делайте по мере необходимости. Ошибка в пару миллиметров всего на нескольких элементах может существенно усложнить монтаж навеса из поликарбоната своими руками, и увеличить общую стоимость. Не спешите, лучше потратить минуты на дополнительную проверку, чем часы и дни на переделку!

По мере установки опорных стоек обязательно проверяйте соответствие необходимому уровню по вертикали и (или) горизонтали. Это вопрос не только беспроблемности дальнейшей работы, но эстетики конечного результата и функциональности конструкции. Если крепление сварное, желательно использовать поперечные фермы на всю длину вектора (соединяя крайние точки).

Как вариант, изготовление навеса из поликарбоната своими руками можно частично провести на земле. Выберите ровную площадку и на ней соберите установочный каркас с использованием уровня. Так наживлять резьбовые соединения и точки сварки гораздо легче и удобней, можно обойтись минимумом помощников и даже вообще без них. Правда подъем готовой конструкции наверх сложнее и, скорее всего, потребует применения лебедки или крана. Далее постройка навеса из поликарбоната своими руками подразумевает шлифовку швов и срезов, покрытие защитной краской.

Изготовление навеса своими руками

Следуя пошаговому проекту строительства, навес можно изготовить своими руками. На рисунке ниже представлен мастер-класс по изготовлению односкатного навеса.

Составление проекта

Заранее созданный проект позволяет выбрать наиболее оптимальный вариант конструкции и подобрать нужный материал.

Выбирая проект, стоит определиться с такими параметрами:

  • размер участка;
  • габариты и назначение сооружения;
  • ветровые и снеговые нагрузки;
  • ожидаемое выпадение осадков в год;
  • глубина снега зимой;
  • конструкционные особенности основного строения.

Невыполнение какого-либо пункта может нанести ущерб сооружению.

Необходимые инструменты и материалы

Сборка конструкции требует подготовки специальных инструментов.

Список строительных материалов:

  • бревна или доски, брус;
  • металл, окрашенный защитной краской;
  • камень — натуральный или искусственный;
  • износостойкий поликарбонат.

Список этих материалов может быть расширен или же, наоборот, без каких-то материалов можно обойтись или заменить их другими.

Установка опор

Количество стоек нужно рассчитать заранее, а также продумать их расстановку.

Под опоры навесов бурятся углубления. Если предусматривается освещение, то перед этим прокладывается кабель. Выбирается определенное расстояние между опорами, которое зависит от предполагаемой тяжести крыши.

Если близко могут быть грунтовые воды, то концы опор требуется дополнительно обработать и залить бетоном.

Изготовление каркаса и обрешетки

Через 12—15 дней после того как бетон застынет, начинают сборку конструкции. Каркас необходимо крепить к бетонному основанию. Если его предполагается сделать из дерева, то для крепления можно использовать уголки и саморезы. Если конструкция будет металлическая, то ее надо крепить при помощи сварки или саморезами, которые предназначены для металла.

Для создания обрешетки выполняется верхняя обвязка. У стоек торцевые части соединяются поперечной балкой и затем — между собой с использованием параллельно уложенных профилей. Металлическую каркасную систему необходимо сварить, а деревянную — стянуть стальными уголками. Места сварки — зачистить, обработать грунтовкой и покрасить.

Стропила нужно монтировать поперечными деталями, используя шаг в 600 мм. К несущей балке конструкцию необходимо прикрепить стальными уголками. Обрешетку проложить поперек стропил и смонтировать саморезами.

Монтаж поликарбоната

Листы материала нужно предварительно нарезать по размеру и затем закрепить на обрешетке. Предварительно в листах материала необходимо проделать отверстия под шурупы. Размеры отверстий должны быть с запасом около 2,5 миллиметров.

Для облегчения отвода воды, ячейки нужно направлять вниз. При работе с пластиком, между панелями необходимо оставлять зазоры.

После установки кровли необходимо выполнить монтаж сливных желобов. Для этого следует отмерять нужную длину и обрезать лишний металл болгаркой.

Как гнуть профиль

Если вы человек рисковый, или же обычный козырек делать умеете, посмотрели хорошее видео, как сделать полукруглый навес из поликарбоната своими руками, и решили взяться за такую конструкцию, то вам придется не только резать, но и гнуть профиль. Для этого существуют специальные станки, но их стоимость делает покупку только для домашнего пользования нецелесообразной.

Варианты ехать на стройку или профильное предприятие отметаем по нескольким причинам:

— таковых просто может не быть рядом;

— как уже говорилось, лучше подгонять размер в процессе;

— мы делаем навес из поликарбоната своими руками!

Поэтому вспоминаем дедовские способы получить подобный «покрой»:

Подрезы

В нужной точке труба (профиль) надрезается на глубину 6-8 мм, что нарушает жесткость и позволяет согнуть ее в противоположную от надпила сторону. После того, как стойка получит нужную форму, все места подрезов желательно «залатать» с использованием сварки. Альтернатива – клинообразные подпилы и сгибание в их сторону.

Нагрев

Другой вариант – нагреть трубу и в самодельных опорах или тисках быстро вручную согнуть. Но есть нюанс! При подобном способе часто происходит сплющивание в точке изгиба, и дальнейшая установка поликарбоната на навес своими руками будет сопровождаться зазорами либо нарушением геометрии листов. Поэтому, чтобы сохранить форму сечения, предварительно утрамбуйте внутрь влажный песок.

Навес, пристроенный к дому: фото

Навес - полезный архитектурный элемент с высокой функциональной нагрузкой. Защита от осадков и палящего солнца - его приоритет. Чтобы такая конструкция была эргономичной и полезной, необходимо продумать все ее детали и выбрать подходящий вариант.

Навес, пристроенный к дому: фото

Навес, пристроенный к дому: фото

Какие бывают навесы

Есть несколько разновидностей. Козырьки могут выполнять функции:

  • козырька
  • крыши крыльца;
  • беседки;
  • террас.

Навес, пристроенный к дому: фото

Навес, пристроенный к дому: фото

Навес, пристроенный к дому: фото

Навес, пристроенный к дому: фото

По способу постройки навесы бывают:

Основное отличие отдельно стоящего навеса от перголы - наличие кровли. Их основное предназначение - защита предметов и людей от проявлений внешней среды. Применяются такие навесы на стоянках, при строительстве беседок, для хранения дров и прочего..

Навес, пристроенный к дому: фото

Навесные навесы устанавливаются рядом с основным зданием. Получается, что одна сторона обязательно закрыта. Такой конструкцией можно оборудовать веранду или патио.

Навесные навесы могут быть прямыми. Это простейшая разновидность, которую можно использовать для защиты транспортного средства. Наклонный навес позволяет дождю и снегу скатываться вниз и не накапливаться в опасных количествах. Такой архитектурный элемент может быть односкатным и двускатным, в зависимости от задумки проектировщика..

Навес, пристроенный к дому: фото

Навес, пристроенный к дому: фото

Навес, пристроенный к дому: фото

Есть и более сложные формы. Например, в качестве навесов очень распространены арочные конструкции. Такая их популярность обусловлена ​​приятным внешним видом и простотой изготовления, так как большинство материалов для строительства сараев хорошо гнутся. Волнистый балдахин также часто используется как декоративный элемент. Некоторые материалы, покидающие заводской конвейер, уже имеют волнообразную форму.

Навес, пристроенный к дому: фото

Материалы для создания навеса

Для того, чтобы построить именно тот навес, который не испортит фасад дома и органично впишется в общую картину, нужно тщательно подбирать материалы. . Это повлияет на цвет, фактуру и характеристики получаемого элемента.

Самыми популярными в последнее время стали:

  1. поликарбонат;
  2. шифер;
  3. профнастил;
  4. оргстекло;
  5. плитка различного производства;
  6. плотные разновидности текстиля.

Навес, пристроенный к дому: фото

Навес, пристроенный к дому: фото

Для основания лучше использовать:

  1. камень;
  2. дерево;
  3. кирпич;
  4. металл;
  5. бетон.

Навес, пристроенный к дому: фото

Самый популярный материал - поликарбонат. Это самый простой и дешевый способ добавить в дом красивый сарай. С помощью такого современного материала балдахину можно придать любую форму.Он надежно защитит от атмосферных осадков и чрезмерного солнечного света. Разнообразие цветов и приятная фактура не портят фасад дома, а лишь украшают его, добавляя полезный конструктивный элемент. Каркас для крыши из поликарбоната может быть деревянным или металлическим.

Навес, пристроенный к дому: фото

Недостатком поликарбоната является его высокая прозрачность, что не позволяет ему полностью защитить место под навесом от солнечных лучей. В случае, когда навес находится на солнечной стороне, лучше использовать профнастил из более плотных материалов.Он придаст больше оттенка, защитит автомобиль или мебель от выцветания, сохранив при этом все достоинства поликарбоната.

Навес, пристроенный к дому: фото

Тканевые навесы дают дизайнеру простор для действий. Разнообразие цветов и фактур позволит украсить дом и участок в желаемом стиле. Такой навес отличается легкостью и относительной легкостью установки. В специализированных магазинах часто можно встретить готовый тканевый навес на металлическом каркасе, который нужно только установить на выбранную стену..

———————————————————————————————————————————

Тканевый навес легко снимается. Несложными манипуляциями такая конструкция прижимается к стене и остается там до следующего использования. В отличие от других вариантов, тканевую конструкцию можно использовать по мере необходимости, не загромождая пространство, когда навес не нужен.

———————————————————————————————————————————–

Навес, прикрепленный к дому: фото

Функциональная нагрузка на навес

Основное предназначение любого навеса - создать под ним зону комфорта.Защищенную от агрессивных проявлений окружающей среды территорию можно использовать как террасу. Неважно, из чего сделан такой архитектурный элемент. Он может быть выполнен из простых материалов и быть продолжением дома, а может быть отдельным декоративным элементом, искусно изготовленным из дорогих и сложных комплектующих. Это резные деревянные конструкции или навесы с использованием в качестве декора натурального камня.

Навес, пристроенный к дому: фото

Размер навеса зависит только от доступной площади и желания хозяина дома.Кому-то достаточно защитить крыльцо навесом, а кому-то под многометровым навесом разместить комплекты мебели и другие предметы для отдыха большой компании.

Декоративными элементами для украшения навеса могут быть резные балясины, потолочные плинтусы, красиво оформленные уголки и многое другое. Разнообразие пород дерева также может стать основой фантазии дизайнера.

Навес, прикрепленный к дому: фото

Навес, прикрепленный к дому: фото

Важнейшим критерием выбора стиля навеса являются окружающие детали.Ландшафтный дизайн может существенно повлиять на выбор формы и материалов строительства. Гармоничное сочетание всех составляющих фасада дома, дизайна участка и самого навеса - залог успеха.

Навес современный | Houzz

Modern Bedroom

Спальня - современная идея спальни в Майами
Столбы для кроватей, к которым ее можно привязать - bawana11

Зонтик Belvedere Square Offset

Caravita® Belvedere - одна из самых быстро открывающихся консолей с уникальной ручкой-рычагом .Мачта Belvedere остается в стороне, обеспечивая достаточное затенение, а в закрытом состоянии отступает на себя, как зонтик центральной мачты. Уникально разработанный механизм Easy Flap от Belvedere - это рычаг ручки, который при нажатии вниз расширяет купол над затененной зоной, а затем, чтобы закрыть, ручка поднимается, и штора быстро закрывается. Хотите переместить навес, чтобы прикрыть другую территорию? Belvedere может быть оснащен ножной педалью из нержавеющей стали, чтобы легко поворачивать штору, чтобы закрыть другие области. Belvedere плавно перемещается, нажимая педаль и включая вращение.Оказавшись на месте, отпустите педаль, и ваша штора заблокируется. В открытом состоянии мачта навеса наклоняется в сторону, освобождая место для мебели и сидений. В закрытом состоянии стойки стоят вертикально, экономя место. Навес изготовлен из акриловой ткани премиум-класса, которая водонепроницаема, устойчива к пятнам и ультрафиолетовому излучению и имеет прочную конструкцию. Она предназначена как для жилых, так и для коммерческих помещений. Ткань будет отражать более 90% солнечных ультрафиолетовых лучей и имеет уникальное покрытие «Cleanguard», которое делает ее полностью водоотталкивающей и устойчивой к загрязнениям и жирным пятнам.Он также чрезвычайно устойчив к выцветанию и сохранит свой первоначальный яркий цвет в течение многих лет. Квадратный балдахин с ветровым капюшоном доступен в нескольких цветах ткани и с белой или угольной отделкой. В комплект входит защитная сумка для хранения под навесом.
Большой зонт для террасы у бассейна, расширяющий веранду. - webuser_103852097

Двойной итальянский садовый навес

Этот красивый двойной навес или навес можно наклонять вверх или вниз, чтобы блокировать солнце практически под любым углом.Размер каждого купола составляет 8 футов на 8 футов, и он работает отдельно от другого купола. Общая длина 17 футов от конца до конца. Навесы сдвигаются горизонтально в сторону, чтобы открываться или закрываться, протягивая шнур вдоль мачты. Его также можно легко снять на зимнее хранение. Мачта овальной формы имеет длину 6 дюймов и ширину 4 дюйма в середине. Его можно установить в земле или использовать с низкопрофильным стальным основанием размером 40 x 26 x 2 дюйма в высоту и весом 450 фунтов. Ткань для купола изготовлена ​​из наружной акриловой ткани Sunbrella®, которая чрезвычайно устойчива к влаге и цвете от солнечного света.Алюминиевая рама покрыта серебряной порошковой краской и доступна с отдельно стоящим основанием, основанием в земле, настилом или бетонным основанием.

Реконструкция интимного двора | Крышки для костровой ямы и патио

В этом проекте мы превратили уютный задний двор в элитный внутренний дворик, включая: искусственную траву, ступеньки, штампованный бетон, сделанную на заказ яму для костра с бетонной скамейкой, навес для террасы Alumawood с навесом, освещение и электрические розетки.
беседка на заднем дворе или хорошая тенистая зона с навесом или зонтиком для обедов.- dena_kaye

Offset Patio Umbrella

Caravita® Belvedere - одна из самых быстро открывающихся консолей с уникальной рычажной ручкой. Мачта Belvedere остается в стороне, обеспечивая достаточное затенение, а в закрытом состоянии отступает на себя, как зонтик центральной мачты. Уникально разработанный механизм Easy Flap от Belvedere - это рычаг ручки, который при нажатии вниз расширяет купол над затененной зоной, а затем, чтобы закрыть, ручка поднимается, и штора быстро закрывается.Хотите переместить навес, чтобы прикрыть другую территорию? Belvedere может быть оснащен ножной педалью из нержавеющей стали, чтобы легко поворачивать штору, чтобы закрыть другие области. Belvedere плавно перемещается, нажимая педаль и включая вращение. Оказавшись на месте, отпустите педаль, и ваша штора заблокируется. В открытом состоянии мачта навеса наклоняется в сторону, освобождая место для мебели и сидений. В закрытом состоянии стойки стоят вертикально, экономя место. Навес изготовлен из акриловой ткани премиум-класса, которая водонепроницаема, устойчива к пятнам и ультрафиолетовому излучению и имеет прочную конструкцию. Она предназначена как для жилых, так и для коммерческих помещений.Ткань будет отражать более 90% солнечных ультрафиолетовых лучей и имеет уникальное покрытие «Cleanguard», которое делает ее полностью водоотталкивающей и устойчивой к загрязнениям и жирным пятнам. Он также чрезвычайно устойчив к выцветанию и сохранит свой первоначальный яркий цвет в течение многих лет. Квадратный навес в стиле балдахина имеет ветровую крышу и доступен в нескольких цветах ткани и с белой или угольной отделкой. В комплект входит защитная сумка для хранения под навесом.
Love yellow - robert_james35

Открытый офсетный зонтик для патио

Консоль Caravita® Amalfi обеспечивает беспрепятственное затенение под своим навесом.Простое и легко открывающееся открывание рукоятки с ручкой имеет автоматическую блокировку лебедки, которая позволяет шторы быстро открываться и удерживать свое место при открытии. Ткань будет отражать более 90% солнечных ультрафиолетовых лучей и имеет уникальное покрытие «Cleanguard», которое делает ее полностью водоотталкивающей и устойчивой к загрязнениям и жирным пятнам. Он также чрезвычайно устойчив к выцветанию и сохранит свой первоначальный яркий цвет в течение многих лет. Круглый капюшон в рыночном стиле доступен в трех размерах, в нескольких цветах ткани и с белой или угольной отделкой.В комплект входит защитная сумка для хранения под навесом. Ветрозащитный кожух в верхней части козырька обеспечивает защиту от легкого и умеренного ветра. Навес легко снимается с рамы для хранения. Amalfi будет вращаться на 360 ° при использовании наземного основания и на 180 ° при использовании настенного крепления. Рама и стойки изготовлены из нержавеющего алюминия и стойки. Кривошипная ручка легко открывает и закрывает капюшон.
Зонт - rysonzaragoza

Реконструкция интимного двора | Яма для костра и покрытия для патио

В этом проекте мы превратили уютный задний двор в элитный внутренний дворик, включая: искусственную траву, ступеньки, штампованный бетон, сделанную на заказ яму для костра с бетонной скамейкой, покрытие для террасы Alumawood с навесом, освещение и электрические розетки.
интересное использование небольшого пространства, патио с навесами и костровой ямой - ria_vergara

навес для патио

Патио - современная идея внутреннего дворика в другом
Sencillez y sobre todo fácil de guardar si queda en playa pública - letty_d_viladebqyerizo

Residence

Минималистичное деревянное фото дома в Сан-Франциско
слишком много острых углов для покрытия, но простой, открытый и современный стиль с использованием дерева - mindb4matter

Warm Welcome

Со стороны гаража полностью расширенный навес не требовался для защита - но мы хотели повторить взгляд.Мы сделали навес сплошным только над задней дверью, где он нужен для защиты. Навес над гаражными воротами вырезан в виде беседки, пропускающей воду и естественный свет. Новые гаражные ворота со стеклянными панелями придают дополнительный импульс внутреннему освещению.
идея для навеса переднего прохода - helenhelpling

MODERN FARMHOUSE

Patio - современная идея внутреннего дворика в Сан-Франциско с костровой ямой и беседкой
Bluewagon landscape and design inc - webuser_463245705

MODERN FARMHOUSE Patio

в Сан-Франциско с местом для костра и беседкой
Тканевое покрытие для патио в подвале - victoria_lim93

Дом из деревянных блоков

Chadbourne + Doss завершил современную главную ванную комнату, которая представляет собой кабинет из контрастных материалов.Теплое натуральное и черное эбонизированное дерево образует крышу, стены по периметру и пол интерьера дома, в то время как гладкие белые стены, пол и корпуса определяют пространство для ванной и гардеробной главной ванны. Фото Бенджамина Беншнайдера.
Дождевой душ очень приятный, и у него приятные цвета, а также стены и крыша. Мне не нравится отсутствие места для хранения и сидения. - alisha_yay

жизнь черного ящика

dogtrot вид со стороны входа.
Вдохновение для модернизации современного домашнего дизайна в Charlotte.
Собачья рысь соединяет внутри и снаружи - webuser_110538328

Baby Cotton

Эта детская кроватка отличается элегантными изгибами, современными линиями и четким белым цветовым решением. Круглые ручки большого размера придают ей игривый вид. Два ящика в основании обеспечивают достаточно места для хранения вещей.
Навес Пропорция - Соотношение балдахина к кроватке составляет 2: 3. - bailey_calloway78

Дом REA в Бриджхэмптоне

Дом в Бриджхэмптоне - - Ремонт Ремонт этого дома в Бриджхэмптоне включает новый фасад на берегу океана, замену всей внутренней отделки, фурнитуры и оборудования (завершено в 2004 г.) и предлагаемое дополнение со стороны улицы (ориентировочно завершение 2007 г.). Многоуровневые палубы открывают захватывающие виды, а места со стороны улиц ориентированы на сад новых местных видов вдоль дороги.Наружный кедровый сайдинг окрашен в теплый коричневый цвет, чтобы дополнить кремово-белую обшивку из ясеня внутри. (совместно с Кики Деннис Интерьорс) Команда проекта: Кристоф Вагнер, Элеонора Зилианти, Джонатан Хо, Джейсон Хаасе Завершение: 2005 дом | фирма | текущий | проекты | резюме | свяжитесь с авторским правом 2007 Ronald Evitts Architect
перила из стекла и железа - sherriannburke

Infinity Canopy Holiday Style {красный и белый)

Infinity Canopy установлен на беседке с красными и белыми сетчатыми панелями.
Пример минималистского дизайна террасы на заднем дворе среднего размера в Лос-Анджелесе с навесом
Мне нравятся два разных цвета - kelly_kivett

page_type: page_search_photo

Просмотрите навес современный на Houzz

Вы искали Canopy Modern, и на этой странице отображается лучшее Изображение совпадает с изображением для Canopy Modern в апреле 2021 года. У Houzz есть миллионы красивых фотографий от ведущих мировых дизайнеров, которые дают вам лучшие дизайнерские идеи для реконструкции вашей мечты или простого обновления комнаты.Если вы не можете найти нужные идеи в результатах поиска Canopy Modern, вы можете уточнить поиск или перейти непосредственно на страницу фотографий и отфильтровать результаты по помещению, стилю, цвету и т. Д.

Подробнее

30 великолепных идей навеса беседки (изображения)

Добро пожаловать в нашу галерею идей навеса беседки для заднего двора.

Беседки - одна из многих архитектурных особенностей, которые существуют как из-за своей функции, так и из-за своей эстетики. С функциональной точки зрения, они помогают создать «дополнительное пространство» или расширить ваше пространство на открытом воздухе, позволяя вам иметь дополнительную область к вашему дому, которая напрямую связана с вашим садом / двором / улицей.В зависимости от типа беседки, она также может укрыть от непогоды.

С эстетической точки зрения, беседки просто визуально улучшают общий вид вашего дома. Он может быть выполнен в соответствии с архитектурным стилем дома, а может быть совершенно другим, в зависимости от того, какой образ вы хотите создать. Ознакомьтесь с нашей галереей идей пергол, чтобы увидеть еще больше дизайнов.

На изображении выше столбы и балки из массива дерева составляют основную конструкцию этой беседки, дополняя деревянную отделку территории, которую она покрывает.Простой квадратный силуэт придает ему современный вид, который легко сочетается с любым архитектурным стилем. Выдвижной навес из белой солнцезащитной ткани и боковые занавески также были добавлены для дополнительной защиты от непогоды.

Беседка с навесом

Навесы беседок могут быть из различных материалов и применены. У каждого из них свое назначение / функция, поэтому вам нужно выбрать, какой тип будет работать в соответствии с вашими требованиями / потребностями. Вот некоторые распространенные материалы для навеса перголы:

Дерево - обычно применяется в качестве реек для защиты от солнца, но практически не защищает от дождя / снега.Решётку из дерева можно отлично использовать в качестве рамки для ползучих лоз.

Металлические листы - обычно в виде длинных листов крыши GI, это обеспечивает лучшую защиту от атмосферных воздействий, но будет на последнем месте с точки зрения эстетики, поскольку это как бы убирает уличную атмосферу пергол.

Пластиковые листы - обычно это листы поликарбоната (плоские или гофрированные). Этот материал гибкий, поэтому, в отличие от дерева и металла, с его помощью можно легко создавать изогнутые формы.Он также обеспечивает почти такую ​​же защиту от атмосферных воздействий, как лист GI, и доступен в прозрачном и многих других цветах. Его недостатком является долговечность, поскольку он легко изнашивается под воздействием погодных условий и может нуждаться в постоянной замене, чтобы поддерживать его в отличном состоянии.

Ткань - это самый гибкий вариант во всех аспектах. В зависимости от выбранного типа ткани вы можете определить процент солнечного света, который может проходить через ткань. Они также гибкие, их можно использовать по-разному, они бывают разных цветов и текстур.Защита от атмосферных воздействий зависит от типа используемой ткани, но с эстетической точки зрения тканевые козырьки обычно создают лучший вид.

Растения - Пергола может быть эффективной структурой для поддержки различных вьющихся растений, обеспечивая тень и спокойствие. Популярные растения для создания беседки включают клематис, розу, жимолость, жасмин, страстоцвет, глицинию, виноградную лозу, бугенвиллию, плющ и лозу Труба.

Деревянная беседка с навесом

Деревянный каркас часто отличается очень естественным видом, благодаря которому он легко гармонирует с природой.В зависимости от породы дерева он может быть дорогим или доступным. Использование подходящей породы древесины в соответствии с использованием / применением и климатом будет большим фактором, способствующим ее долговечности. Однако очарование пергол с деревянным каркасом будет заключаться в естественной деревенской атмосфере, которую они достигают благодаря естественному износу.

Если вам нужна беседка побольше, при проектировании учитывайте ограничения выбранного вами материала. В этом примере для конструкции перголы используется дерево, но, поскольку длина деревянных пролетов ограничена, потребовались дополнительные колонны для поддержки балок. Чтобы компенсировать громоздкую опору основания, для верхней части беседки использовалось минимальное количество стропил. Выдвижные тканевые навесы были установлены, чтобы смягчить используемую большую и громоздкую древесину.

Этот привлекательный внутренний дворик на заднем дворе имеет большую белую беседку с садовой решеткой, которая создает дополнительную тень.

Еще один взгляд на эту беседку на заднем дворе с белым решетчатым навесом, обеспечивающим тень для трапезы на открытом воздухе.

Эта большая беседка на заднем дворе построена на опорах из цементных столбов с деревянной структурой с дополнительными поперечными балками для дополнительной тени.

Еще одна массивная беседка, на этот раз сделанная из массивной вишневой древесины, которая сочетается с деревом, используемым в архитектурном экстерьере. Вместо типичного плоского или углового верха в этой беседке использовалась шатровая крыша с использованием прозрачных коррогенных листов поликарбоната, позволяющих наслаждаться солнечным светом, но сохраняющих сухость от дождя и снега.

Базовая садовая беседка с растениями в качестве навеса. Использование растений помогает защитить вас от прямых солнечных лучей и в то же время мгновенно добавляет индивидуальности вашему двору.

В этой беседке, созданной в стиле курорта Бали, используются рамы из массива дерева и стропильные профили в балийском стиле. Материал навеса - перфорированный поликарбонат бронзового цвета, а с одной стороны беседки добавлена ​​деревянная раздвижная ширма для уединения и дополнительной защиты от солнца.

Для того, чтобы использовать двор в качестве небольшой площадки для барбекю, на этом небольшом пространстве была установлена ​​деревянная терраса и беседка. В качестве пространства, предназначенного для обедов / напитков на открытом воздухе, в качестве кровли использовались прозрачные листы гофрированных панелей, а также были добавлены садовые светильники для улучшения ночной атмосферы.

Использование перголы в качестве рамки для ползучих растений - отличная идея для украшения вашего сада. Этот пример представляет собой новую деревянную перголу с закругленными краями, создающую современный силуэт. Верх - это перекрещенные рейки, которые послужат обрамлением для ползучих лоз.

Некоторые беседки были построены как своего рода пристройка к основному строению. В этом примере используется массивная древесина с естественной выветренной отделкой и навес из листового металла GI, позволяющий украсить пространство под беседкой и даже добавить света.Эта отдельно стоящая беседка поставляется с собственной платформой, что делает ее более прочной. Он сделан из цельного дерева, и его дизайн повлиял на Юго-Восточную Азию. Его естественная выветренная отделка добавляет деревенского шарма, а деревянная решетка используется в качестве балдахина. Для дополнительной защиты от солнца по бокам перголы прикрепили занавески.

Большинство беседок устанавливаются в саду для отдыха или барбекю, или у бассейна для расслабляющей передышки. Эта беседка, однако, была установлена, чтобы помочь покрыть дорожку и чтобы растения могли ползать по ней, создавая впечатляющий вход.

Белая беседка с навесом

Для пергол «классикой» определенно будет простая полностью белая пергола. Он придает деревенский шарм и романтическую привлекательность любому помещению, придавая ему шикарный, но непринужденный вид. Они могут быть сделаны из металла, окрашенного в белый цвет (или покрытого порошковой краской), из окрашенного дерева или даже из пластика.

Решетчатый рабочий навес и полностью белое обрамление этой деревянной беседки определенно придают этому небольшому открытому пространству носталигическую атмосферу. Цвет выделяет его, делая его архитектурным центром дома.

Еще один пример перголы, используемой в качестве навеса пешеходной дорожки. Но вместо темного цвета деревянный каркас был нанесен белой краской, которая соответствовала архитектурному стилю экстерьера дома.

Эта пергола в неоклассическом стиле очень проста и проста. Прикрепленный к основной конструкции, он соответствует общему виду экстерьера, а его открытая верхняя часть-траллис придает ему более просторное / воздушное ощущение, несмотря на его небольшие размеры.

В этой массивной конструкции беседки используется прочный металлический каркас, покрытый порошковой краской белого цвета.Для купола не использовалась ткань или пластик, вместо этого в качестве планок используется плоский металл, которые были наклонены в определенное время, чтобы свет все еще мог проходить, но по-прежнему блокировал солнце в самое жаркое время дня.

Снаружи беседки с кровлей GI могут не дать той эстетики праздника, которую дают другие типы беседок, но вместо этого они дают вам больше гибкости в обустройстве пространства и даже имеют возможность безопасно установить электрическое оборудование для просмотра телепрограмм на открытом воздухе и осветительные приборы.

Металлическая беседка с навесом

Металл - отличный выбор материала для беседок из-за его гибкости (как материала и стиля) и его прочности. При правильно подобранном металлическом каркасе и соответствующей отделке пергола с металлическим каркасом прослужит вам долгие годы. Это может быть немного дороговато, но оно не подведет с точки зрения прочности и стиля.

Отдельная от дома в средиземноморском стиле, эта беседка легко трансформируется в небольшое уютное пространство, где можно расслабиться и отдохнуть.Он также использует окрашенный в черный цвет металлический каркас и навес из натурального волокна, чтобы сохранить естественное ощущение пространства. В качестве каркаса дивана использовались переработанные деревянные конструкции, которые просто добавляли ему очарования.

Металлический каркас этой беседки имеет тонкий силуэт и выполнен в более традиционном стиле. В планки беседки добавлена ​​прозрачная ткань для улицы, чтобы обеспечить немного тени и защиту от легкой мороси / снега.

Это еще одна интерпретация балийского стиля, но вместо современного прямоугольного фронтального профиля эта пергола придает ему небольшой изгиб за счет арочной балки.Чтобы он выглядел легким, рейки были широко раздвинуты друг от друга и использовался тканевый навес, повторяющий форму балки. Пергола с костровой ямой может создать чарующую атмосферу с помощью правильного декора и аксессуаров.

Эта металлическая пергола дополняет уютный английский сад на этой террасе благодаря своему обрамлению из черного металла, гармонирующему с садовой мебелью из кованого железа. Он добавляет натуральную ткань в качестве навеса и расширяется / свешивается сбоку перголы для дополнительной защиты от солнца.Добавление садовых фонарей и висящих растений также добавляет очарования этому причудливому пространству.

Использование металлического каркаса для беседки позволяет использовать более тонкие колонны и балки для такой же опоры, что позволяет лучше видеть окрестности. В этом примере более тонкий металлический каркас помог создать более легкий и современный дизайн беседки. В качестве навеса использовались прозрачные акриловые листы, пропускающие солнечный свет, но не пропускающие дождь и снег.

Эта простая металлическая пергола органично вписывается в современную архитектуру дома и добавляет в дом небольшое, но очень полезное общественное пространство.Серая рамка подходит к окнам и дверям, а сверху имеет выдвижной навес.

Эта пергола в классическом коринитианском стиле служит местом проведения мероприятий, где одновременно собирается много гостей, поэтому приоритетом являются размер и открытое пространство. Металл был предпочтительным материалом, потому что большие размеры пролета позволяют использовать меньше колонн и, следовательно, больше открытых пространств. Купол представлял собой комбинацию непрозрачного белого GI прямо по центру и складных навесов по бокам. Раздвижные экраны также использовались для дополнительной конфиденциальности, когда это было необходимо.

Посмотрите эту металлическую беседку с навесом на - Amazon

Древесина теперь может быть окрашена порошковой краской, чтобы она выглядела как дерево. В этом примере беседки, сделанной своими руками, используется отделка из искусственного дерева. Преимущество используемого металла в том, что в нем используется меньшее количество стропил, благодаря чему он выглядит легким и очень открытым.

Идеи навеса перголы своими руками

С появлением массового производства вы можете легко покупать самодельные перголы прямо в ближайших строительных магазинах или даже в Интернете. Обычно они довольно доступны по цене и имеют множество дизайнов и размеров на выбор.Однако возможности настройки очень ограничены, а качество сборки обычно не такое надежное, как у нестандартных.

Посмотрите эту белую виниловую перголу на - Amazon

Эта простая в установке пергола имеет классический белый каркас и выдвигается тканевый навес, придающий вам законченный вид.

Классическая беседка у бассейна «Сделай сам» с деревянным каркасом. Он служит красивой структурой для ползающих растений и добавляет интересный штрих в пространство.

Беседка с выдвижным навесом

Есть также беседки с убирающимися навесами.Эти типы позволяют регулировать количество проходящего через них солнечного света или просто позволяют «убрать» или убрать навес в случае экстремальных погодных условий, таких как дождь или сильный ветер.

Металлическая беседка с выдвижным навесом - см. На Amazon

Это небольшая металлическая беседка, сделанная своими руками, с навесом, что делает ее отличным соотношением цены и качества. Он закреплен на земле для большей устойчивости.

Отдельностоящая беседка с навесом - Посмотреть на Amazon

В этой отдельно стоящей беседке, сделанной своими руками, используются более тонкие колонны, балки и стропила, благодаря чему она выглядит легкой и очень открытой.Желтый навес придает этой небольшой беседке смелость. Для более современного дизайна беседок посетите эту страницу галереи.

как построить устойчивую конструкцию (84 фото идеи)

Многие россияне, приезжая на дачи после тяжелой рабочей недели, хотят как можно дольше проводить время на природе. Это не всегда возможно, полуденная жара или неожиданный дождь загоняют в дом, где можно спрятаться. Хорошо иметь место на даче, защищенное от жарких солнечных лучей.С этой ролью отлично справится балдахин. В этой статье мы рассмотрим, как сделать своими руками навесы для дачи из профнастила, поликарбоната, дерева и ткани.

Просмотры

Решив сделать навес на даче, необходимо выбрать его конструкцию. Есть много разновидностей этой конструкции:

  1. Прилагается. Такие навесы располагаются вплотную к стене загородного дома. У них три стороны открыты, а четвертая закрыта. Такие навесы играют роль веранды или террасы, навеса над входом в дом;
  2. Навесы отдельно стоящие.Они функционируют как беседка, а также как крытая автостоянка.

Крыши козырьков бывают прямые, наклонные, односкатные, двускатные, волнистые. Для их изготовления используется самый разнообразный материал.

Поликарбонат

Самым современным и простым в установке является навес из поликарбоната. Материал имеет отличные характеристики. Хорошо переносит перепады температур, сохраняет свойства под воздействием атмосферных осадков и солнечных лучей. Поликарбонат хорошо гнется, поэтому из него можно построить крышу любой формы.

Примечание! Листы поликарбоната крепятся саморезами с резиновыми шайбами. Они предотвращают растрескивание материала. Навес из поликарбоната может быть любого размера. Главное, чтобы был установлен прочный каркас. Его делают из дерева или металла.

Навес из поликарбоната, примыкающий к одной из стен дома, устанавливается быстро и легко. Его крыша должна быть под небольшим углом, тогда в почву будут попадать осадки.

  1. Для защиты всех деревянных частей навеса от гниения обработайте их грунтовкой и покрасьте краской.
  2. Для опорных столбов конструкции возьмите пять деревянных брусков размером 90х90 мм. Чтобы крыша козырька была наклонной, сделайте передние опоры высотой 2 м, а задние опоры разместите на стене дома на высоте 2,4 м.
  3. На подготовленном участке сделайте разметку, там будут вертикальные опоры. Выкопайте ямы на глубину 50 см, сделайте подушку из щебня, вставьте брус вертикально и залейте ямку цементным раствором.
  4. Закрепите брус на стене дома горизонтально, на него будут крепиться стропила. Еще одна балка будет соединять вертикальные столбы между собой (это также можно сделать с помощью металлического уголка).
  5. Далее монтируем стропила, производим обшивку навеса.
  6. Закрепите листы поликарбоната саморезами к обрешетке. Навес готов.

Из профнастила

Навесы из профнастила, чаще всего используются для стоянки автомобилей на даче.Такие конструкции стоят отдельно и не примыкают к стене дома. Крышу навеса поддерживают вертикально установленные металлические столбы. На них монтируются основные балки и обрешетка, сверху к ней крепятся листы профнастила.

Для изготовления отдельно стоящего навеса из металлического профиля потребуется несколько стоек из металлической трубы. Выкопайте ямы глубиной 60 см. Их количество зависит от количества опор и размеров навеса. Ставьте стойки с длиной шага 1 м.На дно ямы уложите подушку из щебня, установите стойку вертикально, засыпьте яму бетоном.

Дождавшись полного высыхания бетона, продолжайте установку навеса. Следующим этапом работ будет установка горизонтальных балок, делаем это сваркой. Обрешетка на таких навесах выполняется из металлических труб малого диаметра. С помощью саморезов закрепите листы рубероида на обрешетке.

Отсутствие сварочного аппарата часто является препятствием для строительства навеса из металлического профиля. Болтовые крепления доставляют массу хлопот.

Из ткани

Маркизы из ткани выглядят оригинально и живописно. Конструкция такого навеса ничем не отличается от рассмотренных выше навесов.

Примечание! В конце дачи тканевый навес убирают в подсобное помещение до следующего сезона.

Строительство навеса на дачном участке не доставит вам больших хлопот, если правильно спланировать все работы, позаботиться о наличии всех необходимых инструментов и материалов.Чтобы быстро построить сарай, нужно обратиться за помощью к родственникам или друзьям. В одиночку выполнять эту работу неудобно. После завершения работ у вас будет комфортабельный навес для отдыха или отличное место для парковки вашего автомобиля на участке.

Видео

Фото

В чем секрет популярности навесов из поликарбоната? Почему именно этот материал выбирают чаще других? Неужели все дело в низкой стоимости или есть еще какие-то особенности, о которых стоит знать? Как не ошибиться при выборе навеса впервые? Как может выглядеть эта конструкция и зачем она вообще нужна? Мы подготовили для вас всю необходимую информацию о навесах и козырьках из поликарбоната, а также отобрали 50 лучших фото-примеров!

Заказать навес?


По ценам есть акционные тенты - навес для авто под ключ 3.6 х 6,3 = 63000 руб !!!
навес на 2 машины под ключ 5,7 х 6,3 = 128000 руб !!!

Необходимая сварка выполняется в процессе производства с использованием защитного газа, что обеспечивает высокое качество сварных соединений.

Покраска также осуществляется на заводе. Высокотемпературная сушка окрашенного слоя обеспечивает высокую прочность и качество защитного наружного покрытия.

Прочность наших конструкций обеспечивается правильным расчетом нагрузки (все расчеты в соответствии с действующим стандартом).

Срок изготовления и доставки заказанных конструкций - 2 недели. Монтаж конструкции занимает от одного до двух дней.

Размер
№ навеса Размер навеса на крышу, ш * г на крайних стойках, ш * г 3д эскиз с размерами крытая площадь навес цена с установкой и доставкой (под ключ)
ширина навесов 3.4 мес.
3 3,4 * 5,3 3,0 * 5,0 18 61 490
4 3,4 * 6,3 3,0 * 6,0 21,6 69 190
5 3,4 * 7,4 3,0 * 7,1 25,2 77 990
6 3,4 * 8,5 3,0 * 8,2 28,8 82 390
7 3,4 * 9,5 3,0 * 9,0 32,5 92 290
ширина навесов 4.4 мес.
16 4,4 * 3,2 4,0 * 2,9 14 46 090
17 4,4 * 4,2 4,0 * 3,9 18,5 60 390
18 4,4 * 5,3 4,0 * 5,0 23,2 71 390
19 4,4 * 6,3 4,0 * 6,0 27,7 80 190
20 4,4 * 7,4 4,0 * 7,1 32,4 92 290
21 4,4 * 8,5 4,0 * 8,2 37 104 390
22 4,4 * 9,5 4,0 * 9,0 41,7 115 390
23 4,4 * 10,6 4,0 * 10,0 46,3 120 890

Почему люди выбирают поликарбонат

Давайте посмотрим, что это за материал. Поликарбонат - это твердый полимерный пластик. Он широко используется не только в строительстве, но и при производстве линз, компакт-дисков, компьютерных комплектующих.

Может быть:

Сотовый поликарбонат представляет собой серию тонких пластин, соединенных перемычками. В поперечном сечении лист разделен ячейками, и воздух в них обеспечивает хорошие теплоизоляционные свойства материала.

Монолитный поликарбонат представляет собой сплошной лист полимера без пустот и ячеек.Это универсальный строительный материал с отличной светопропускной способностью, который может заменить обычное стекло.

Среди достоинств материала стоит выделить:

  • Доступная цена. Поликарбонат дешевле металла, стекла и дерева.

  • Легкий вес для легкой установки. Сотовый поликарбонат в 16 раз легче стекла.

  • Пожарная безопасность. Он негорючий и не распространяет огонь.

  • Устойчивость к перепадам температур.Поликарбонат отлично переносит эксплуатацию в диапазоне температур от -40 до +120 градусов по Цельсию.

  • Надежность и долговечность. Правильно сделанный навес из этого материала прослужит вам десятилетия.

  • Гибкость и пластичность. Вы можете создавать конструкции различной дизайнерской формы.

  • Разнообразие цветов. Поликарбонат доступен во всех возможных цветах, что дает возможность подобрать материал, идеально вписывающийся в стиль здания.

  • Простота ухода. Для очистки чехла от грязи не нужны дорогие моющие средства. Прекрасно смывается обычной мыльной водой.

Неудивительно, что поликарбонат, обладая таким множеством полезных свойств, так популярен в качестве материала для строительных навесов. Разберемся, каким может быть навес для дома?

Козырек над входом

Навес над входом служит для защиты крыльца от дождя, снега и других неблагоприятных факторов. Его можно прикрепить к постройке на подвесах или установить на дополнительных опорах. Материал рамы - дерево, сталь или алюминий.

Очень красиво и интересно смотрятся навесы из поликарбоната на кованом каркасе. Цветочные мотивы, сложные геометрические формы кованых элементов делают козырёк роскошным и шикарным. Такие конструкции хорошо вписываются в стиль старинных построек и классических частных домов.

Навес над входом из поликарбоната не только отлично выполняет свою основную функцию, но и служит гармоничным дополнением экстерьера, а в некоторых случаях - ярким акцентом, способным полностью изменить визуальное восприятие внешнего вида дома.Благодаря разнообразию цветов материал идеально сочетается с цветом здания.

Навес для машины

Преимущества постройки навеса для дома очевидны:


При проектировании такой конструкции учитываются габариты вашего автомобиля, и выбирается такая часть постройки, к которой удобно подъехать.

Уютная терраса

Распространенный вариант установки навеса из поликарбоната в дом - это создание террасы для летнего отдыха. Его можно разместить прямо перед главным входом или сбоку от здания. Установлены столы и стулья, высокая пожаробезопасность материала позволяет разместить на такой террасе мангал.

А это еще один пример того, как разнообразие цветов позволяет сделать идеальный дизайн на свой вкус.Под полностью прозрачной крышей во время теплого летнего дождя очень приятно находиться. Говорят, что за стекающими каплями воды можно смотреть бесконечно. Тонированное покрытие защитит от яркого солнечного света и ультрафиолета. Интересный световой эффект создают яркие листы цветного поликарбоната.

Дерево - экологически чистый природный материал с приятным запахом

Где заказать навес?

Есть люди, которые ни в чем не доверяют мастерам, считая, что проще и дешевле сделать самому. Но этот вариант хорош только для тех, кто профессионально занимается строительством, четко знает всю технологию процесса, к тому же они могут купить материалы у знакомых дешевле, чем в строительном магазине или на рынке. Чем рискуют остальные:


Поэтому доверяйте профессионалам! Компания Canopy Master уже 12 лет занимается изготовлением навесов, навесов, беседок и теплиц. В нашем арсенале сотни успешно реализованных проектов, качество которых подтверждено сроком эксплуатации.

Лучшие мастера, которые не только знают и любят свое дело, но и с максимальной ответственностью относятся к нему, сделают вам навес на заказ всего за 2-4 недели. Вы будете приятно удивлены ежедневной помощью грамотного человека, который ответит на все ваши вопросы.

Не тратьте зря время и силы. Заказав товар сегодня, вы сможете насладиться отличным отдыхом в ближайшем будущем.

Сообщение
отправлено.

Материал вышлем Вам по электронной почте.

Навес - важная часть экстерьера загородного дома.Он предназначен для защиты части двора от атмосферных осадков и ультрафиолетовых лучей, а также выполняет декоративную функцию. Небольшой участок, закрытый сверху материалом, представляют собой навесы, пристроенные к дому. Фото таких конструкций можно увидеть в этом обзоре. В этом случае опоры конструкции доводятся до необходимой высоты. Крепление к основной конструкции предполагает прикрепление одной стороны конструкции к стене дома.

Откидная конструкция создает отличное место для отдыха на открытом воздухе.

Навесы, прикрепленные к дому, можно сделать вручную.На фото показаны основные этапы монтажа. Каркас конструкции часто делают из профилированной трубы или бруса. Такая конструкция примыкает к стене и принимает на себя нагрузку от снега, скопившегося на крыше.

Крыша обычно покрывается гофрированным листом, шифером или оцинкованным материалом. Металл для каркасной конструкции отличается пластичностью и прочностью. Подходит для разных стилей оформления. Такие конструкции можно возвести своими руками.


Деревянная каркасная система отлично сочетается с другими материалами.Дерево подходит для большинства архитектурных решений. Перед использованием этот материал следует обработать защитными средствами. Все большую популярность приобретают навесы из поликарбоната, пристроенные к дому, фото которых можно посмотреть в Интернете.


Поликарбонат отличается простотой сборки и разнообразием цветов.

Поликарбонат имеет следующие преимущества:

  • Пластик долговечен. Ему не страшны механические воздействия;
  • небольшой вес материала; Поликарбонат
  • хорошо пропускает свет;
  • гибкость полотна.
Полезная информация! Приобретая конструктор для самостоятельной сборки, необходимо проверить целостность и прочность всех стыков.

Навесы на дом: фото и особенности конструкции

Навесы, прикрепляемые к дому, как показано на фото, могут быть двух типов. Это консольные модели и навесы на опорах. Консольный вариант может быть любой длины, но ширина не должна быть больше двух метров.Опорные конструкции можно использовать для самых разных целей.


Навесы могут иметь различное назначение:

  • навесы для защиты автомобилей;

  • различные навесы: со стойками, выдвижными или корзиночными.

Артикул по теме:

Особенности деревянных навесов, пристроенных к дому: фото и дизайнерские решения

Часто домовладельцы выбирают деревянные навесы.Такие конструкции обладают отличным набором характеристик:

  • отличаются простотой конструкции;
  • выдерживают длительное пребывание на открытом воздухе, особенно при правильной обработке;
  • характеризуется безопасностью для здоровья человека;
  • имеют доступную цену.
Полезная информация! Для комфортного использования навеса стоит позаботиться о проводимости света и установке осветительных приборов.

Варианты навесов на дом из профнастила: фото и особенности конструкции

Тент из профнастила может быть выполнен в различной конфигурации.Односкатные, двускатные и арочные конструкции создают из профнастила. Кроме того, конструкция из этого материала имеет следующие особенности:

  • простота изготовления;
  • экономия денег;
  • длительный срок службы.
Важно! Навес из профнастила монтируется только саморезами оцинкованными, имеющими уплотнительную резину.

Создание проекта

При выборе строительного проекта стоит определиться со следующими параметрами:

  • габариты и назначение сооружения;
  • размер участка;
  • снеговые и ветровые нагрузки;
  • высота снежного покрова и ожидаемое годовое количество осадков;
  • Конструктивные особенности основного строения.

Перед монтажными работами необходимо составить чертеж. Исходя из размеров постройки определяется необходимое количество материала.

Полезная информация! При создании навеса для авто стоит учесть проезд авто с грузом.

Подготовительные работы

Перед тем, как будут созданы планируемые навесы, пристроенные к дому, фото которых можно посмотреть на сайте, необходимо провести подготовительные работы.Для этого размечается подходящий участок, и на нем выкорчевываются деревья. Чистый участок выровнен. При этом насыпают песок и щебень.

Просверливаются выемки под опоры навесов. И на этом этапе стоит подумать о прокладке кабеля для источников освещения. Выбирается определенный шаг размещения опор. Это зависит от степени тяжести кровли и каркасной части.

Стойки опускаются в подготовленные ямы, которые заливаются бетоном.Выравнивают столбы.

Важная информация! Если грунтовые воды расположены близко, то торцы столбов необходимо дополнительно гидроизолировать. Металлические опоры предварительно обрабатывают грунтовкой.

Как сделать навес из поликарбоната, прикрепленный к дому: фото и этапы монтажа

Через 12-15 дней после полного затвердевания бетона можно приступать к сборке конструкции. На стену крепятся кронштейны, а затем сверху поперечная балка.

Создание обрешетки

Выполняется обвязка верхней ленты. Концевые части стоек соединяются поперечной балкой между собой. В этом случае используются профили, уложенные параллельно. Металлическая каркасная система сваривается, а деревянная стягивается стальными уголками.

Места сварки очищены, загрунтованы и окрашены. Стропила монтируют поперечными деталями с шагом 600 мм. Структура прикреплена к опорной балке с помощью стальных уголков.Обрешетка укладывается поперек стропил и крепится саморезами.

Монтаж крыши

Листы кровли нарезаются по размеру. Затем их прикрепляют к обрешетке. Предварительно в поликарбонате проделываются отверстия под саморезы.

Для облегчения отвода воды ячейки должны быть направлены вниз. Работая с пластиком, не забывайте оставлять промежутки между ними. Размеры отверстий следует делать с запасом в 2-3 мм.Есть некоторые особенности установки кровли из других материалов.

В качестве балок можно использовать деревянные балки. Со временем в материале могут появиться трещины, что снизит жесткость конструкции. После установки балок устанавливаются поперечные доски, а затем крепится металлочерепица. Монтаж этого материала производится с нижних листов. При этом следует учитывать, что должно быть внахлест верхних листов на нижние.

Самостоятельно построить навес на даче не так-то просто.Насколько комфортно будет находиться под ним, зависит от правильности его конструкции.

В этой статье мы расскажем, как сделать навес своими руками.

Виды навесов

Навесы различаются используемым материалом, назначением и конструкцией. Снаружи дома можно соорудить навес, чтобы защитить его от солнца.

Оптимальный вариант для этого - открытая примыкающая терраса. Эту конструкцию можно использовать как опорную стену для ампельных растений.

Также такая конструкция помогает поддерживать постоянный температурный режим внутри основного корпуса. Пристроенный навес можно также использовать для автомобиля.

Помимо навесных подвесных конструкций существуют отдельно стоящие навесы.

Тростниковый навес своими руками

Заготавливаем тростник. Растет возле любой реки, озера, пруда. Срезанные растения нужно выложить на солнечное место для просушки. Затем пропитываем специальным раствором от огня.

Определяемся с габаритами навеса. Очищаем необходимое пространство и выкапываем ямы для последующей установки в них стоек из дерева или бамбука. Глубина должна быть не менее 0,4 м.

Основание стоек пропитываем горячей олифой для предотвращения гниения. Также для этих целей можно использовать креозот или солярку.

Затем насыпьте в отверстия слой щебня (15 см) и залейте их бетоном. После того, как бетонная смесь застынет, начинаем скреплять опоры между собой.Для соединения используем поперечные балки. В результате должен получиться правильный четырехугольник.

Мы используем гвозди для забивания поперечных балок, а для надежности их можно закрепить металлической проволокой. Далее закрепляем балки перекрытия.

Расстояние между балками должно составлять 0,2-0,3 м. Сверху укладываем лист OSB или фанеры, прибиваем гвоздями. Затем укладываем полиэтиленовую пленку для гидроизоляции так, чтобы ее края свисали.

Навес

Завершив строительство каркаса, приступаем к изготовлению покрытия из камыша.

Подготовленные растения связываем веревкой. У вас должны получиться пучки толщиной 0,1 м. Плотно уложите их на полиэтиленовую пленку.

После полного расчета обвязываем все жгуты веревкой, перехватив ее несколько раз по всей крыше. Закрепляем гвоздями или саморезами по краям и по центру.

Начнем с внутреннего декора.

Примечание!

Строим навес из дерева

Рассчитываем нагрузки.Их грамотный и безошибочный расчет обеспечивает сохранность конструкции. Поэтому для этого лучше обратиться к профессионалам.

Выбор типа фундамента

Лучшим вариантом будет столбчатый фундамент, он экономичен. Если материалом для него является дерево, то сначала необходимо обработать его специальными антисептическими составами, чтобы предотвратить гниение и грибок.

Фундаментные стулья устанавливаются в вырытые ранее траншеи строго вертикально.Для более устойчивого положения их можно поставить на бетонную плиту.

Если столбы крепятся бетоном, то их необходимо устанавливать на этапе заливки бетона в траншею. Это значительно повысит прочностные характеристики фундамента. Далее засыпаем песком траншеи.

Крепим опоры с помощью специальной деревянной крестовины. Устанавливаем стулья на расстоянии 1,5 м между ними.

Примечание!

Столбчатый фундамент обязательно возводится в каждом углу конструкции и на стыке перегородок.Количество фундаментных столбов зависит от размеров навеса и ожидаемой нагрузки.

Особенно аккуратно нужно устанавливать вертикальные стойки. Для этого используются опоры сечением 0,15 * 0,2 м. Их необходимо тщательно закрепить.

Вертикальные столбы устанавливают в ямы глубиной не менее 80 см, засыпанные слоем песка и гравия толщиной 5 см. Опорные стойки устанавливаются строго вертикально. Для их крепления можно использовать камни и дополнительные опорные конструкции.

После установки стоек в ямы залить бетон. Далее укладываем лаги ограждающей конструкции.

Каркас может быть выполнен из ферм. После завершения такого каркаса его устанавливают на площадку из деревянных панелей, для этого панели оснащаются шпильками.

Крыша навеса может быть в виде навеса из плотной ткани или дерева. Для деревянной крыши необходимо сделать стропила и обрешетку.

Примечание!

Укладываем кровельное покрытие.Это может быть сталь, асбестоцемент, глина или металлочерепица, поликарбонат.

Навес - отличное решение для любого дачного участка. Мы надеемся, что эта статья поможет вам в его построении. Удачи!

Фото навеса своими руками

Дача - это загородный дом, предназначенный для приятного времяпрепровождения на природе.Хотелось бы провести их с пользой и комфортом, чтобы каждый старался улучшить свой сайт. В статье мы поделимся практическими, оригинальными примерами того, что такое навесы для дачи, как обустроить зону отдыха и хозблок.

Разберемся, что выгоднее: купить готовые навесы для дачи или построить своими руками, фото проиллюстрируют креативные, недорогие и эргономичные идеи. Мы покажем вам, какие материалы лучше и легче строить.

Обзор навесов для дачи

Для авто

Для крыльца

Для беседки

Для дров

Навесы на дачу не только нужны, но и нужны срочно, они обеспечивают укрытие от дождя, солнца и ветра, а в закрытых конструкциях можно комфортно провести время даже в холодное время года.

Самый простой и бюджетный способ устроить навес на даче своими руками: каркас и тканевая крыша

Функциональность построек разнообразна:

  • парковка для авто;
  • входная группа;
  • крыша над мангалом;
  • беседок, беседок;
  • парников, теплиц, теплиц;
  • покрытие для бассейна;
  • душевых кабин;
  • площадок для хранения дров и инструментов;
  • пристроек к дому, гаражу или бане под веранду или террасу;
  • закрытых «живых» зон отдыха, по бокам засажены вьющимися растениями, виноград - беседки, ротонды, галереи.
  • детских площадок с легкой крышей;
  • козырек над колодцем и многие другие. доктор

Навесы для дачи из поликарбоната на каркасе из металлопрофиля для барбекю - простые, прочные, надежные, безопасные

Все навесы для дачи можно разделить на три большие группы:

  • Открытые - постройки на вертикальные опоры под легкую крышу, часто по периметру высаживают зеленью: кусты, виноград, плетистые розы.

Простой навес для дачи из подручных материалов и растений

  • Полузакрытый - наиболее распространенный вид навесов, каркасная конструкция венчает крышу, по бокам предусмотрен парапет, а проемы плохо закрываются. погода и солнце с плотными влагостойкими шторами, декоративной решеткой, мягким остеклением.

Крытая галерея - универсальное решение для небольших участков перед домом, она может служить навесом на даче или местом отдыха

  • Крытая - удобно, практично.Это стационарные навесы для дачи, проемы которых застеклены или обшиты листовым материалом, например, поликарбонатом.

Полузакрытый навес на даче, пристроенный к основному дому как веранда

Особенности конструкции

Мобильный навес на даче для душа

Временный

Начнем наш обзор с простейших навесов для На даче дизайн полностью соответствует девизу стрекозы:... "под каждым кустом был готовый стол и домик". Это легкие, летние, мобильные изделия, которые вы можете купить в магазине:

  • качели с балдахином;
  • мини-беседки - моноблок с крышей, столом, скамейками;
  • навесов;

Marquis - удобные для организации зон отдыха

  • зонтики, часто в комплекте с откидным столиком;
  • Палатки сборные, на алюминиевом или металлопластиковом каркасе, с тентовой крышей и тканевыми занавесками по бокам; для удобства некоторые модели оснащены мягкими окнами и москитной сеткой.

Палатка, надежно защищает место отдыха от осадков и солнца, может использоваться как навес для машины на даче, важно правильно выбрать размер

Временные конструкции удобны тем, что их легко раскладывать, переносить, сняты, но не все хотят тратить время и силы на сборку и установку готовых изделий.

Универсальный складной навес для дачи, конструкция может служить беседкой, теплицей, стоянкой для машины и навесом для бассейна

Стационарные навесы для дачи

Более практичные хозяева предпочитают обустраивают на даче капитальные навесы, их можно заказать по индивидуальному проекту, купить типовое строение или построить самостоятельно.К таким сооружениям относятся: террасы, веранды, навесы над входом, навесы, беседки, теплицы, дачи и другие хозяйственные постройки.

На заметку: Для возведения стационарных построек необходимо оборудовать участок или сделать фундамент, их практически невозможно перенести на другое место, но они более удобны и эргономичны по сравнению с мобильными конструкциями.

Простая идея, как сделать деревянный навес на даче своими руками

Из чего построить навес на даче

Перед тем, как построить дачу своими руками, нужно завершить строительный проект, выберите участок, определитесь с габаритами и материалами.

Душ на дачу на металлическом каркасе, обшит профлистом, материал можно заменить тентом

Навес должен гармонично вписываться в общий архитектурный ансамбль, не загромождать площадку, перекрывать ландшафт дизайн, быть удобными, надежными и практичными.

Навес на даче из бруса и декоративной решетки

Наиболее востребованными материалами для самостоятельного строительства являются металл и дерево.Сложно утверждать, что дешевле и проще в работе, взвесим плюсы и минусы каждого материала.

Простой навес для колодца на даче

Деревянный

Деревянная постройка уместна для любого дачи; он не выделяется из концепции натурального состава. Деревянный сарай на даче для отдыха можно соорудить из бруса, оцилиндрованного бревна, досок, стволов деревьев. Для этого не нужны профессиональные навыки, можно работать с бытовыми инструментами.Навес для дачи в зависимости от выбранного стиля декорируется натуральными материалами - корягами, пнями, декоративными решетками, резьбой, фигурными столбами, балясинами.

Пример, как сделать оригинальный сарай для дров на даче своими руками

И даже если вы привезли материал из леса совершенно бесплатно, дерево плохо переносит сырость, восприимчиво к повреждение грибками, грызунами, мелкими насекомыми, гниение, поэтому его необходимо обрабатывать специальными защитными составами, а это влечет за собой дополнительные финансовые затраты.

Как сделать навес на даче своими руками, фото конструкции из стволов деревьев и необрезной доски, украшенной корягами

Металлик

Построить металлический навес на даче своими руками , для работы на нем потребуется сварное оборудование и навыки. Каркас изготавливается из круглой или фасонной трубы разного диаметра. Для защиты конструкции от ржавчины ее следует хорошо очистить, загрунтовать и покрасить. Металлический навес для дачи можно украсить штампованной ковкой, ажурными решетками, но чаще конструкцию зашивают поликарбонатом - это практично, смотрится легко и не требует больших денежных вливаний.

Самыми простыми конструкциями для постройки своими руками являются односкатные навесы в загородном доме из поликарбоната

Другие варианты

Креативно-креативные владельцы сайтов часто используют подручные материалы: бутылки, стекло или пластик, бутовый камень, стержни для плетеных конструкций, солома для навесов на даче в этническом стиле, трубы пвх, навесы и др.

Самый простой навес для дачи из труб пвх и занавески для душа

Очень красиво смотрятся сборные постройки, например, металлические столбы под крышей из поликарбоната, облицованной декоративным камнем, поэтому навес для барбекю на даче обычно строят своими руками.Хорошо сочетаются дерево, камень, кирпич и лепной бетон, постройки смотрятся очень оригинально и добавляют оригинальности ландшафтному дизайну.

Фото пример, как сделать навес на даче для отдыха

Как построить навес на даче своими руками

Построить навес на даче своими руками достаточно просто, нужно сделать каркас и придумать, как его накрыть. Но чтобы постройка прослужила не один сезон, необходимо при строительстве выполнить ряд важных этапов.

Основание

Для больших и средних зданий рекомендуется закладывать ленточный или столбчатый фундамент. Территорию внутри можно вымостить тротуарной плиткой, камнями, уложить деревянный пол, уложить настил, забетонировать, присыпать щебнем или галькой. Если участок неровный, расположен на заболоченном участке, то следует устроить свайный фундамент; для участка с каменистыми камнями или подвижным грунтом лучше сделать плиту. Чтобы устроить небольшие навесы, можно просто снять мягкий слой почвы и подложить под основание бетонные блоки или плоские камни.

Навес для дома, опорно-лучевой структуры на столбчатой ​​основание

Полезно знать: При оснащении металлических конструкций, вертикальные стойки лучше забетонировать в землю по принципу фундамента столбчатого. Опоры деревянного каркаса следует монтировать на столбчатый фундамент с помощью специальных креплений.

Крыша

Крыша может иметь деревянную или металлическую стропильную систему. Самый простой способ - соорудить своими руками односкатный навес с уклоном 12-30 o.Под арочной крышей часто устраивают металлоконструкции, особенно это актуально, когда на даче строится навес для машины, фото ниже.

Фото навеса на даче, такая конструкция защитит транспорт и обеспечит комфортный вход в дом во время атмосферных осадков

Кровельный материал может быть любым:

  • тент, влагостойкая ткань, полиэтилен - подходит для временных конструкций на зиму снимать;

Детская площадка с тканевой крышей

  • Поликарбонат - легкий, быстрый, надежный, актуален для всех типов построек, пропускает свет, что незаменимо в затененных помещениях и для прилегающих к дому построек;

Крыша из поликарбоната пропускает достаточно света и при этом защищает от солнца

  • профлист - просто, выгодно, удобно для хозяйственных построек;
  • Рубероид
  • и мягкая черепица - недорогой, простой монтаж своими руками, но требует прочной обрешетки, что не всегда удобно для навесов;
  • Сланец
  • - бюджетный, проверенный временем, но тяжелый и уступающий по эстетике другим материалам.

Полезность

Открытые навесы можно недорого и легко сделать закрытыми, если они изготовлены из тента, влагостойкой ткани или полиэтилена.

Даже легкие занавески заметно повысят комфорт вашего пребывания.

Края лучше для прочности приклеить, а для крепления к каркасу использовать специальные крючки.

Такая прищепка подходит для крепления штор к металлическому каркасу по нижнему поясу фермы

Для деревянных сараев на даче, чтобы украсить их занавесками, по верхней обвязке можно подкрутить держатели, как показано на картинке ниже.

Кронштейн для штор на деревянном каркасе

Навес для дачи может быть готовым или самодельным, простым или вычурным, но так, чтобы он гармонично вписывался в природный ландшафт и не выделялся на фоне общий ансамбль, украсьте его по периметру живыми цветами и растениями.

Удобная сдвижная крыша на направляющих и роликах

Делайте покупки в магазине уличных навесов №1 и сэкономьте

Руководство покупателя навесов и другая информация

Добавит ли новый навес стиль и функциональность, необходимые вашему дому или патио? Чтобы ответить на этот вопрос, нужно сначала знать основы выбора маркизы.В этой статье мы обсудим различные типы навесов и преимущества, связанные с каждым из них. Знание личных предпочтений, местных правил и норм, а также преимуществ навесов для дома поможет вам принять наиболее обоснованное решение. К концу этой статьи вы поймете, чем отличаются каждый навес, и лучше поймете, подходит ли установка навеса к внешнему виду вашего дома.

Перед выбором маркизы

Как и при любой другой покупке, вы должны чувствовать себя уверенно, потратив свои кровно заработанные деньги на навес.Чтобы обрести эту уверенность, вам нужно узнать, какой навес купить. Вы ищете навесы для улицы или просто ищете навесы на продажу? Независимо от того, какой тип маркизы вам нужен, эта статья поможет вам сузить доступные вам параметры поиска.

Преимущества навесов

Навесы для дома обладают рядом преимуществ. Навесы для дома добавляют ощущение стиля (и тени) вашему патио на заднем дворе. Если дом требует обновления внешнего вида из-за возраста или в дополнение к проекту реконструкции, установка навесов - отличный способ не только привлечь внимание к вашему дому, но и придать ему вид современности.Навесы также обеспечивают домовладельцам тень от палящего солнца, удобное место, чтобы сидеть и наслаждаться природой вокруг своего дома, и избегать других проблем, связанных с погодой, таких как дождь. Для коммерческой недвижимости навесы - это способ улучшить внешний вид любого здания. Покупатели оценят то внимание, которое уделяется вашему декору при посещении вашего магазина или офиса.

Мне нужно разрешение?

При принятии решения об установке навеса или другого типа тени для патио у себя дома или на работе важно выбрать правильные каналы.Прежде чем начинать установку на объекте любого типа, необходимо проконсультироваться с местными властями кодекса для обсуждения получения любых необходимых разрешений или разрешений. Также необходимо проконсультироваться с ассоциациями домовладельцев, и они обычно имеют конкретные инструкции о том, что можно, а что нельзя устанавливать. Некоторые органы власти потребуют, чтобы у вас уже был задокументирован стиль, размер и цвет маркизы для их рассмотрения. Обязательно уточняйте, что необходимо, заранее, чтобы избежать многократных звонков и поездок в кодовый офис.После предоставления всех разрешений крайне важно связаться с установщиками и убедиться, что у них под рукой есть вся документация, относящаяся к установке. Это гарантирует, что во время плановых или импровизированных проверок кода не будет ни задержек, ни заказов на остановку работы.

Как найти навес подходящего размера

После выдачи разрешения, если вы еще не представили планы на утверждение, следующим шагом будет установка и определение размеров навеса.Когда вы решаете, где разместить свой навес, будь то навес на дверь, окно или патио, необходимо обязательно измерить площадь, которую нужно покрыть. Измерение всех размеров зоны покрытия - ключ к правильной установке. Это означает, что необходимо учитывать все аспекты, такие как свободное пространство для окон и дверей. При установке маркизы дома или на работе следует учитывать несколько факторов. Во время этого процесса помните о структуре здания и материалах, использованных при строительстве, так как это повлияет на ваш результат.

Опции и вы

Различные стили

Выбор стиля маркизы для дома может быть весьма приятным. Для тех, кто предпочитает стационарные навесы, доступно множество цветов и стилей. Те, кто заинтересован в выдвижных тентах, могут столкнуться с меньшим количеством вариантов выбора.

Открытые наклонные навесы - Эти навесы открыты с обеих сторон и имеют крутой уклон.Стационарная форма маркизы имеет металлический каркас, видимый с обоих концов. При выборе выдвижной наклонной маркизы с открытыми сторонами металлический каркас не входит в комплект, что позволяет убирать его.

Элегантные наклонные навесы - Этот стиль очень похож на открытые наклонные навесы с одним основным отличием. Элегантные наклонные навесы оснащены тканью на концах, что обеспечивает более закрытый вид.

Rigid Valance Awnings - Этот навес очень похож на предыдущие два стиля, за исключением того, что балдахин имеет прямой жесткий край.

Crescent Awnings - Эти типы навесов похожи на наклонные, но включают в себя изгиб внутрь вместо прямой линии.

Навесы с водопадом - Этот навес является противоположностью полумесяца и вместо этого имеет восходящий изгиб.

Купольные навесы - Отлично подходят для входов и окон, эти навесы являются одними из самых популярных. По внешнему виду купола он может быть как с полным куполом, так и более вытянутым, в зависимости от места размещения.

Маркизы со спиральными рукавами - Эти очень привлекательные навесы используют балки спирального типа, которые обожают большинство людей.

Маркизы из витой веревки - Как и маркиза со спиральным рычагом, в этой маркизе используются балки, напоминающие веревку.

Маркиза для копья - Эта маркиза довольно популярна. Луч, похожий на копье, делает его уникальным и любимым для многих.

Навесы из поликарбоната - Доступны два типа навесов из поликарбоната.Домовладельцы могут выбрать открытые или закрытые опорные балки. Многие считают, что открытый вариант выглядит более современно, а закрытые балки чище и привлекательнее.

Маркизы для входных навесов - Эти навесы обладают чутьем на драматизм. Такие навесы часто выбирают люди, у которых есть удлиненный подъезд.

Материалы и я

Покрытия для навесов обычно изготавливаются из хлопка или полиэстера. Эти материалы обрабатываются для сохранения целостности самого навеса.Выбирая навес из полиэстера, люди обычно находят этот материал достаточно воздухопроницаемым и способным противостоять погодным условиям. УФ-лучи блокируются, но при этом пропускают немного солнечного света. При чистке этих навесов часто требуется только простое протирание тканью. Хлопок - один из наиболее традиционных материалов для навесов. Хлопок прочен, прочен и устойчив к атмосферным воздействиям. Для чистки этого чехла необходимо запустить стиральную машину.

Покрытия добавляются к тентовым покрытиям, чтобы продлить их срок службы.Покрытия из винила, ламината и акрила используются для дальнейшего укрепления материалов, из которых изготовлены навесы. Акриловое покрытие помогает сохранить материалы навесов от выцветания, а винил и ламинат повышают огнестойкость и дополнительный слой водонепроницаемости.

Поликарбонат - еще один вариант изготовления навесов. Этот материал обеспечивает защиту от ультрафиолета и снижает светопропускание. Это также добавит прочности, что сделает ваш навес практически небьющимся.

Принадлежности для навесов

Навесы, как и многие другие дополнения, которые вы можете добавить в свой дом, имеют ряд аксессуаров, которые вы можете приобрести, чтобы добавить их для простоты использования.Особенно это касается выдвижных навесов. Самыми популярными из этих аксессуаров являются моторизация, датчики погоды и защитные кожухи.

Органы управления моторизацией позволяют легко убирать и выдвигать маркизы. Этот элемент управления добавляет автоматизацию вашей маркизы, позволяя вам использовать пульт дистанционного управления или настенный выключатель для управления работой. Во многих случаях люди получают больше удовольствия от маркизы, когда управление проще.

Датчики погоды

- отличный инструмент для тех, кто любит природу.Работая с инструментами моторизации, эти датчики обнаруживают ветер, дождь и солнце, а затем автоматически убирают ваш навес. Это удобство позволяет вам выходить на улицу, не беспокоясь о погоде. Это также помогает защитить тент от суровых погодных условий.

Защитные кожухи используются для навесов на крыше. Они отлично подходят для защиты первых шести-восьми дюймов ткани навеса. Это сохраняет внешний вид и долговечность материалов в течение длительного времени.

Кто делает навесы?

Размышляя о покупке маркизы, вы обнаружите, что существует четыре основных бренда, из которых большинство людей выбирают. Каждый из этих брендов, Awntech, Sunsetter, Sunsational и Sunesta, предлагает клиентам что-то особенное.

Awntech - Awntech - это носитель как стационарных, так и выдвижных навесов из тканей, обработанных акрилом. Для стилизации они предлагают широкий выбор однотонных цветов и полосатых узоров на выбор.

Sunsetter - Sunsetter в основном поставщик выдвижных навесов, но предлагает несколько вариантов стационарных навесов. Они предлагают покупателям выбор между ламинированными или акриловыми тканями. Их варианты стиля ограничены для тех, кто ищет однотонные цвета, но они предлагают обширную линейку тканей в полоску.

Sunsational - Sunsational - поставщик, который предлагает в основном выдвижные навесы из акриловых материалов.Их варианты стилей довольно обширны, предлагая на выбор множество цветов и узоров.

Sunesta - Sunesta - поставщик стационарных и выдвижных навесов из тканей, обработанных акрилом. Их варианты стилей довольно обширны, предлагая на выбор множество оттенков и узоров.

Awntech и Sunsational - это бренды, предлагаемые eCanopy!

Стационарный или моторизованный

Стационарный

Стационарные навесы - это именно то, на что они похожи.Эти навесы устанавливаются так, чтобы оставаться в одном положении. Эти навесы со сварным металлическим каркасом отлично подходят для окон и дверей. Стационарные навесы обеспечивают полную защиту от непогоды. Благодаря широкому выбору вариантов и стилей, они являются одними из самых популярных доступных навесов. Эти навесы более долговечны, чем другие навесы, но имеют несколько недостатков. Часто фиксированные навесы требуют более тщательного обслуживания и ухода, они должны всегда оставаться в одном положении и нуждаются в дополнительной поддержке для покрытия больших площадей.

Моторизованный

Выдвижные навесы - еще один тип покрытий. Эти навесы также прикрепляются к дому либо на стене, либо на крыше, но моторизованы, что дает им возможность открываться и закрываться по усмотрению владельца. Для этого можно разместить кривошип или аксессуары, как упоминалось выше, например, средства управления моторизацией, позволяющие использовать дистанционное управление. Эти навесы можно хранить в плохую погоду, чтобы поддерживать их в надлежащем состоянии. Обратной стороной выдвижного навеса является его стоимость при покупке и невозможность оставить его выдвинутым в ветреную погоду.

Установка навеса

Моторизованный

При установке навеса с электроприводом важно убедиться, что все правильно измерено и выровнено. Использование магнитного торпедного уровня обеспечит правильное расположение маркизы и отсутствие проблем в будущем. Поскольку возможны несколько способов крепления навесов этих типов, например, установка на карнизе, на стене или на крыше, важно внимательно следить за всеми направлениями в зависимости от материала, из которого построена ваша монтажная площадка.Убедитесь, что все кронштейны закреплены, а все крепления затянуты, и установка пройдет гладко.

Стационарный

Установка стационарной маркизы аналогична установке выдвижной маркизы в том, что все размеры должны быть точными, а все кронштейны должны быть выровнены перед установкой. Ключом к установке любого типа навеса является знание материала, к которому вы прикрепляете. Будь то бетонный сайдинг внахлест, деревянный или деревянный сайдинг, блоки, кирпич, искусственная штукатурка или металлические здания, знание вашего материала и обеспечение надлежащих инструментов для крепления к этому материалу приведет к надежному соединению с любой поверхностью.

Сделайте так, чтобы ваш тент работал на вас

Гарантии и уход

Как и в случае с любым другим продуктом, очень важно соблюдать инструкции по гарантии и уходу, прилагаемые к маркизе. Внимательно прочтите всю информацию и воспользуйтесь прилагаемыми советами, чтобы правильно ухаживать за своей новой покупкой. Также воздержитесь от всего, что не рекомендуется для маркизы. Это немедленно аннулирует вашу гарантию.

Несколько советов, которые следует иметь в виду.

  • Не допускайте попадания на тент мусора и воды.
  • Никогда не оставляйте выдвижные навесы вне дома в суровую погоду.
  • Регулярно проверяйте затяжку креплений.
  • Следуйте всем инструкциям по очистке.
  • Только воздушная сушка. Сверните после полного высыхания.
  • Для выдвижных навесов регулярно проверяйте проводку и ее покрытие.
Продление жизни маркизы

Срок службы навеса зависит от используемых материалов. Большинство из них длится от 5 до 15 лет при правильном уходе. Эти временные рамки сильно различаются в зависимости от того, для чего используется навес, и, конечно же, от его местоположения. Вот несколько советов, которые помогут продлить срок службы маркиз:

  • Содержать в чистоте
  • Используйте только подходящие чистящие средства.
  • Правильно храните навес зимой, если он собирается упасть.
  • При хранении беречь от острых предметов.
  • Избегайте чрезмерного повреждения рамы
  • Избегать продолжительного или экстремального воздействия тепла

Независимо от того, выберете ли вы стационарный или выдвижной навес, ваш дом получит большую выгоду от этого дополнения. Использование этой информации в качестве руководства при покупке позволит вам получить удовольствие и расслабиться от новейшего улучшения дома.

Перед установкой выдвижного навеса

ПАЛУБЫ и патио - популярные места для собраний, конечно, до тех пор, пока палящее солнце или раздражающая морось не загонят людей внутрь.

Однако можно получить больше пользы от террасы или патио, установив выдвижной навес.

«Есть два основных варианта для домовладельцев, которым нужен навес для террасы или террасы, - сказал Идо Эйлам, исполнительный директор SunSetter Awnings в Малдене, штат Массачусетс, - ручной или автоматический.”Навесы с ручным управлением должны открываться или закрываться вручную; автоматические маркизы используют двигатель для работы, но они более дорогие.

Г-н Эйлам сказал, что около 70 процентов навесов SunSetter были проданы напрямую потребителям и что домовладелец с минимальными навыками сможет установить навес за пару часов. DVD с инструкциями прилагается.

Базовая маркиза SunSetter шириной 16 футов и глубиной 10 футов стоит около 1330 долларов с рукояткой или около 1650 долларов для моторизованной версии.Комплекты двигателей для модернизации стоят около 300 долларов.

Говард Фалькоу, владелец Better Living Sunrooms в Болдуин-Плейс в округе Вестчестер, сказал, что он рекомендует навесы, у которых есть как двигатель - для удобства - так и ручная рукоятка, которая позволяет открываться и закрываться при отключении электроэнергии. Он сказал, что хороший выдвижной навес не должен нуждаться в наземных опорах, чтобы удерживать его, и что покупатели должны искать модели, сделанные из экструдированной стали, а не из легкого алюминия.

Маркиза из экструдированной стали размером 16 на 10 футов от Mr.Стоимость компании Фалькоу составляет около 3500 долларов, включая установку.

Дана Шоу, владелец Breslow Home Design в Ливингстоне, штат Нью-Джерси, сказала, что выдвижные навесы могут быть установлены на стене дома, на выступе под потолком или на самой крыше. «Вам потребуется не менее шести дюймов свободного пространства для установки навеса», - сказал он, отметив, что, поскольку большинство выдвижных навесов необходимо наклонять вниз, они должны быть установлены на высоте не менее семи с половиной футов.

«Если у вас есть препятствие, например, осветительный прибор, или вы просто не нуждаетесь в высоте, вы можете установить навес на крыше с помощью специальных кронштейнов», - сказал он.

В большинстве выдвижных навесов, сказал г-н Шоу, двигатель заключен в трубу, которая наматывает материал маркизы при его втягивании. Опоры, которые удерживают маркизу вверх и вниз, когда она выдвинута, складываются сами по себе и заправляются под трубку, когда маркиза закрыта.

Филип Тайсон, исполнительный директор Awningtime.com в Сарасоте, Флорида, сказал, что навесы от его компании могут достигать 35 футов в ширину; самая популярная глубина - или выступ - от 10 до 14 футов.

г.Тайсон сказал, что автоматические выдвижные навесы могут быть оснащены датчиками, которые открывают или закрывают навес в зависимости от погоды. Например, по его словам, маркизы могут иметь датчик освещенности, который автоматически разворачивает маркизу, когда выходит солнце, и закрывает ее ночью или в пасмурные дни.

Датчики дождя и ветра могут закрыть навес, когда идет сильный дождь или когда ветер достигает уровня, который может повредить маркизу.

Добавление датчиков солнца, дождя и ветра может увеличить стоимость выдвижной маркизы на 500 долларов.

Еще один момент, который следует учитывать, - это тентовый материал. В зависимости от производителя навесы могут быть из винила, парусины или другой водостойкой ткани.

Г-н Эйлам говорит, что SunSetter использует водостойкий винил, который обеспечивает почти полную защиту от ультрафиолетовых лучей.

Г-н Шоу из Breslow Home Design говорит, что он предпочитает маркизы из акриловой пряжи, потому что она воздухопроницаема и не задерживает тепло под навесом.

Имеются чехлы для защиты выдвижных навесов в холодное время года.Варианты варьируются от простых виниловых крышек, которые стоят менее 100 долларов, до алюминиевых корпусов, изготовленных на заказ, которые могут стоить 300 долларов и более.

Фасады и интерфейсы - SteelConstruction.info

Фасадные системы состоят из конструктивных элементов, которые обеспечивают поперечное и вертикальное сопротивление ветру и другим воздействиям, а также элементы ограждающих конструкций здания, которые обеспечивают атмосферостойкость, а также термические, акустические и огнестойкие свойства. Типы используемых фасадных систем зависят от типа и масштаба здания, а также от требований местного планирования, которые могут повлиять на внешний вид здания по отношению к его соседям.Например, кирпичная кладка часто указывается в качестве материала внешнего фасада, но современный способ строительства внутреннего полотна состоит из легких стальных стеновых элементов (называемых заполнением стен), которые эффективно заменили более традиционные блоки.

Другие типы фасадных материалов могут быть прикреплены к легким стальным стенам, например, изоляционная штукатурка, большие доски, металлические панели и терракотовая плитка. Широкое разнообразие фасадных обработок и форм может быть создано с использованием легких стальных стен, включая большие ленточные окна, изогнутые и наклонные стены, а также с выступами, такими как солнечные затенения или балконы.Фасадные материалы могут быть смешаны для улучшения эстетики здания. Также возможно изготовление стеновых панелей из легкой стали с предварительно прикрепленной обшивкой.

В многоэтажных зданиях были разработаны модульные системы навесных стен, которые крепятся к перекрытиям или краевым балкам основной стальной конструкции. Сталь и стекло также широко используются в фасадных и кровельных системах, а местные крепления выполнены в виде кронштейнов из нержавеющей стали.

Другие элементы интерфейса, влияющие на дизайн фасада, включают прикрепление кирпичной кладки к стальным краевым балкам, проектирование балконов, защиту от солнца и крепление парапетов.

  • Монтаж модульной системы навесных стен
    (Изображение любезно предоставлено Arup Facades)

  • Монтаж облегченной фасадной системы, прикрепленной к модульному зданию через мачтовую подъемную систему.
    (Изображение предоставлено Futureform)

[вверх] Фасадные функции

Фасад здания обеспечивает разделение внутренней и внешней среды, но также требуется для обеспечения приемлемого уровня освещенности и визуальной связи с внешним миром в виде видов из здания.Фасад также может потребоваться для обеспечения пользователя здания открываемыми окнами для вентиляции.

Функции разделения включают:


Фасад здания также предоставляет владельцу и архитектору холст, на котором можно создать изображение, представляющее бизнес, идеалы или взгляды владельца.

[вверх] Устранение проникновения воды

Основным требованием к системе облицовки является то, чтобы вода не просачивалась через нее в здание. Одним из способов устранения утечек является создание герметичной системы по всему зданию, эквивалентной атмосферостойкой мембране.После перфорации такой системы вода, просачивающаяся через перфорацию, оказывается внутри здания. На практике создать такую ​​герметичную систему сложно из-за сложности стыков между различными материалами и компонентами в оболочке здания и ее подверженности атмосферным воздействиям.

Более надежный способ защиты от проникновения воды - это использование системы с первичной и вторичной защитой. Первичная защита предназначена для защиты от большей части падающего дождя, но если вода просачивается мимо первичной (внешней) защиты, вторичная защита перехватывает воду и направляет ее наружу.Таким образом сконструированы системы защиты от дождя, профили остекления и обрамления.

Уровень воздействия погодных условий на здания связан с расчетным давлением ветра. Уровень характеристик ограждающей конструкции здания может быть определен, а устойчивость к проникновению воды может быть проверена. Центр технологий окон и облицовки (CWCT) публикует «Стандарт систематизированных ограждающих конструкций зданий» [1] , в котором устанавливаются категории характеристик и соответствующие погодные испытания, связанные с расчетным давлением ветра.

[вверху] Контроль воздухопроницаемости



Испытание давлением воздуха промышленного здания
(Изображение любезно предоставлено BSRIA)

Воздухопроницаемость контролируется при проектировании и строительстве ограждающих конструкций зданий для управления скоростью потери или получения тепла из-за обмена воздуха с внешней средой, что способствует сокращению выбросов углекислого газа. Стандарты воздухопроницаемости определены в руководстве и спецификации по воздухопроницаемости [2] Ассоциации по испытанию и измерению воздухонепроницаемости (ATTMA).

Испытание давлением требуется в соответствии с Строительными нормами, в которых говорится, что все здания, не являющиеся жилыми, должны подвергаться испытанию давлением (за некоторыми исключениями).

Соответствие подтверждается, если измеренная воздухопроницаемость не хуже, чем предельное значение 10 м 3 / (час · м 2 ) при 50 Па, а коэффициент выбросов из здания (BER), рассчитанный с использованием измеренной воздухопроницаемости, равен не хуже, чем целевой уровень выбросов CO 2 (TER).Требования предъявляются и к жилым помещениям.

[вверх] Устойчивость к ветровым воздействиям



Каркас навесной стены
Столбы и фрамуги

Системы облицовки зданий необходимы для выдерживания ветровых воздействий и передачи их на основную конструкцию здания. Системы обычно монтируются на этаж за этажом, поэтому на каждом уровне этажа каркас здания выдерживает вес, равный высоте ограждающей конструкции.Конверт может иметь опору снизу или подвешиваться над полом. Воздействие ветра передается системой облицовки на перекрытия здания, которые действуют как линейная опора. Системы облицовки зданий из больших панелей обычно односторонние. Таким образом, каждый уровень этажа поддерживает один уровень ветровой нагрузки на здание.

Панели навесных стен обычно имеют двухсторонний пролет, поддерживаемые с четырех сторон ригелями и стойками, которые их обрамляют. Фраги простираются из стороны в сторону, поддерживаясь стойками, простирающимися от пола до пола.Нагрузки передаются скобами, обычно закрепленными на краю плиты перекрытия. Стойки обычно снабжены муфтами для передачи поперечных сил в соединениях. Импульсы обычно подвешиваются сверху, чтобы они действовали при изгибе и растяжении.

Облицовка, каменная кладка и изоляционная штукатурка от дождя крепятся к опорным системам, которые обычно рассчитаны на перекрытие от пола до этажа.




[вверх] Тепло- и звукоизоляция

Фасад здания должен выполнять функцию теплоизоляции, которая становится все более обременительной из-за необходимости снижения энергопотребления и выбросов CO. 2 .Изоляционный материал включен в непрозрачные части фасада, а изолирующие стеклопакеты (igus) используются в прозрачных областях. Минимальные значения U указаны в Строительных нормах и правилах: 0,35 Вт / м 2 K для стен и 2,2 Вт / м 2 K для окон и навесных стен. Лучшая изоляция (более низкие значения U), усредненная по ограждающей конструкции здания, может быть достигнута за счет увеличения площади непрозрачной стены и уменьшения площади окон.

Оболочка здания также обеспечивает акустическое разделение внешней и внутренней среды.Как правило, ограждающая конструкция здания, состоящая из более массивных элементов (например, кирпичной кладки или сборного бетона), обеспечивает лучшее акустическое разделение.

[вверх] Солнечное усиление, уровни освещенности и виды изнутри



Стеклопакет с многослойным стеклом

Большие площади остекления, простирающиеся от пола до потолка во многих офисных зданиях, обеспечивают прекрасный вид из помещения и хороший уровень естественного света.Уровни естественного освещения уменьшаются по мере удаления от фасада, и 18 м - это плановая глубина (от фасада до фасада или от фасада до атриума), выше которой естественное освещение считается слишком низким.

Проникновение прямых солнечных лучей в здание вызывает усиление солнечного света и ослепление, которые усиливаются с увеличением площади остекления. Эти эффекты меняются в зависимости от времени суток и времен года, и оба они должны быть учтены в дизайне фасада. Южные возвышения получают более сильный солнечный свет под более высоким углом и могут быть затемнены с помощью горизонтальных жалюзи или brises soleil.Ослепление от низкоугольного солнечного света может быть особой проблемой ранним утром и поздним вечером для возвышенностей, ориентированных на восток и запад. Затенение может быть выполнено с помощью вертикальных ребер или жалюзи, управляемых пользователем.

Усиление солнечного излучения можно уменьшить, задав селективное солнцезащитное покрытие на одной из поверхностей стекла (обычно в полости игу). Покрытие называется селективным, потому что солнечное излучение с разными длинами волн избирательно пропускается через покрытие: видимые длины волн света проходят более свободно, чем инфракрасные.

Для помещений для выставок или дисплеев материалов, чувствительных к ультрафиолетовому (УФ) разложению, на поверхность остекления может быть нанесена пленка, ингибирующая УФ-излучение, или может быть указано многослойное стекло с достаточным количеством прослоек между стеклопакетами для поглощения УФ-излучения.

  • Солнечное затенение


Солнечная энергия должна быть учтена при проектировании инженерных сетей здания. Преимущества остекления во всю высоту были поставлены под сомнение в результате давления, направленного на снижение затрат на электроэнергию, поскольку наличие остекления ниже уровня стола дает небольшое преимущество для уровней естественного освещения, но остекление во всю высоту увеличивает потребность в обогреве и охлаждении и увеличивает затраты на электроэнергию.Программа Target Zero рассматривает эти вопросы в контексте различных типов зданий.

Школы, больницы и жилые дома часто имеют большие площади сплошных стен и меньшие окна в пропорции к площади фасада, поэтому эти проблемы менее значительны.

[вверх] Изображение



Выраженная структура (Y-кадры)

Одна из важнейших функций фасада здания - проецировать изображение.Это может быть место, владелец или пользователь здания, функция здания или архитектор.

Можно использовать выбор материалов, включение функций, выражение структуры, масштаб, виды в здание.

  • Архитектурные особенности
  • Выраженная структура в большом частично замкнутом объеме

[вверх] Виды фасадных систем

В современных многоэтажных домах могут использоваться самые разные фасадные системы:



Крупные стальные кассетные панели с цветным покрытием, поддерживаемые вертикальными направляющими

Выбор фасадной системы зависит от масштаба и использования многоэтажного здания, а также от окружающей среды и соседей.В современных фасадных системах могут использоваться самые разные стальные компоненты, такие как:


Заполненные стены из легкой стали в значительной степени заменили внутреннюю облицовку из блоков в зданиях со стальным и бетонным каркасом. К заполнению стен могут быть прикреплены самые разные фасадные системы. Некоторые примеры проиллюстрированы ниже.



Крупные стальные кассетные панели с цветным покрытием, поддерживаемые вертикальными направляющими

[вверх] Преимущества стальных фасадных систем

Преимущества стальных фасадных систем с точки зрения их функциональных и эстетических требований можно представить следующим образом:

  • Возможны различные цвета и текстуры поверхности
  • Легкие фасады минимизируют нагрузки на несущую конструкцию
  • Стены с заполнением из легкой стали с использованием С-образных профилей могут использоваться для поддержки широкого спектра систем облицовки.
  • Фасады могут быть быстровозводимыми для ускорения монтажа
  • Системы остекления из стали могут использоваться для визуального эффекта в высоких входных зонах и атриумах.
  • Сталь негорючая и устойчивая к повреждению фасадных панелей
  • Может быть обеспечен высокий уровень тепло- и звукоизоляции.
  • Использование композитных (сэндвич) панелей для поддержки плитки.
    (Изображение любезно предоставлено Kingspan Panels and Profiles)

  • Использование больших металлических панелей в облицовке существующего офисного здания.



Легкие стальные стены могут быть двух типов:

  • Стены с заполнением из легкой стали, простирающиеся между этажами или между полом и краевой балкой
  • Панельные системы, которые размещаются за краем плиты и крепятся в отдельных местах.


Стены с заполнением из легкой стали более широко используются из-за простоты процесса установки и возможности поставлять C-образные профили, обрезанные по длине, для конкретных размеров исполнения проекта. Разработка филенчатых стен из легкой стали была одним из основных нововведений за последние 10 лет. Стены с заполнением из легкой стали состоят из С-образных секций, которые простираются между этажами от 2,4 до 5 м и спроектированы так, чтобы противостоять давлению ветра, приложенному к фасаду здания, а также выдерживать вес конкретного типа системы облицовки, которая прикреплена к ним.

[вверх] Преимущества филенки из легкой стали

Преимущества стен с заполнением из легкой стали:

  • Система быстрого строительства с укладкой более 50 м 2 ; в сутки
  • Меньше погрузочно-разгрузочных работ на объекте, чем для кирпичных и блочных работ
  • Высокие стены до 5 м и сильное ветровое давление до 2 кН / м 2 ;
  • Возможность создавать большие окна без ветровых столбов
  • Минимальное использование материала (менее 5 кг / м 2 ; сталь на фасаде)
  • Отсутствие отходов на месте при поставке С-образных профилей, обрезанных до длины
  • Легкий вес, снижающий нагрузки на несущую конструкцию
  • Может использоваться для различных систем облицовки
  • Можно демонтировать в пристройках и т. Д.и повторно использованный

[вверх] Проектирование филеночных стен


Система SFS компании Metsec использовалась на внешних стенах заполнения 4-этажного композитного каркаса в больнице Колчестера.
(Изображение предоставлено Metsec)

Конструкция стен с заполнением из легкой стали зависит от высоты стены и давления ветра, действующего на фасад. Обычно С-образные профили имеют глубину от 100 до 150 мм при толщине стали 1.От 2 до 1,6 мм. С-образные профили размещаются по центру 400 или 600 мм, что совместимо с креплениями к внутреннему гипсокартону и внешней облицовке.

Большие проемы можно создать, разместив пары С-образных секций вертикально рядом с проемами, а иногда и пары С-образных секций над и под проемами. Толщина стали также может быть изменена по всему фасаду без изменения размера секции. Например, давление ветра выше в углах зданий и также увеличивается с высотой.Пределы прогиба, указанные в конструкции, зависят от типа прикрепляемой облицовки.

[вверху] Тепловые характеристики

Теплоизоляция крепится к стене снаружи, а минеральная вата часто помещается между С-образными секциями для достижения требуемой теплоизоляции (коэффициент теплопроводности). Для изоляционных штукатурок или систем облицовки дождевыми экранами часто используется внешняя облицовочная плита, чтобы обеспечить локальную поддержку внешней облицовки.

Значение U 0,15 Вт / м 2 ; K может быть достигнуто с помощью примерно 100 мм изоляционной плиты с закрытыми ячейками, прикрепленной к C-образным секциям, или панели обшивки с добавлением 100 мм минеральной ваты между Cs.Одно и то же устройство стены может использоваться для всех типов систем облицовки.

Герметичность также важна в современном проектировании зданий, и ее можно улучшить, используя обшивочную доску, прикрепленную к С-образным секциям.

[вверх] Процесс строительства

Стены с заполнением из легкой стали обычно устанавливаются в виде отдельных С-образных секций, которые разрезаются по длине и помещаются между перекрытиями или краевыми балками. С-образные секции прикреплены к U-образной нижней направляющей, которая прикреплена к плите перекрытия.В верхней части стены C-секции скользят по U-образной верхней направляющей, которая прикреплена к нижней стороне краевой балки или плиты перекрытия, позволяя относительное движение без сжатия стены. Общие рекомендации - обеспечить относительное перемещение не менее 20 мм в здании с бетонным каркасом и 10 мм в здании со стальным каркасом.

Пары С-образных секций часто размещаются по обе стороны оконных или дверных проемов, чтобы противостоять нагрузкам, передаваемым через окно. U-образные направляющие соединяются с бетонной плитой перекрытия с помощью штифтов с порошковым приводом.

Процесс строительства очень быстрый и не требует внешних строительных лесов, пока фасад не будет прикреплен снаружи. В качестве альтернативы стены могут быть изготовлены заранее и установлены в виде больших панелей, часто с предварительно прикрепленной облицовкой - см. Фотографию ниже. В этом случае облицовочная панель размещается за краем первичной конструкции и поддерживает облицовочную панель. Затем на месте прикрепляется облицовка по краям панели.

  • Легкая сборная панель, прикрепленная к зданию со стальным каркасом
    (Изображение любезно предоставлено Kingspan Panels and Profile)

[вверх] Навесное ограждение



Система навесных стен, прикрепленная к зданию со стальным каркасом в Спиннингфилдс, Манчестер

Навесные стены - это общее название, данное облегченной металлической облицовке или системам застекленной облицовки, которые непосредственно поддерживаются структурным каркасом.В некоторых случаях может быть прикреплен каменный шпон или большая облицованная плиткой облицовка, чтобы создать вид более монолитной системы облицовки.

Системы навесных стен - это сборка компонентов заводского изготовления, которые либо собираются в панели на заводе, а блокирующие устройства доставляются на площадку и устанавливаются (единое навесное ограждение), либо доставляются на площадку как компоненты и собираются на здании навесное ограждение). Пиковые навесные стены чаще используются в малоэтажных зданиях и на относительно небольших площадях, поскольку требуется внешний доступ к фасадам зданий, например.грамм. с строительных лесов или рабочих платформ для лазания по стенам. Модульные навесные стены могут быть спроектированы для установки без использования главного крана, и этот метод предпочтительнее для высотных зданий. Используемые методы - это мини-кран, установленный на полу офиса, или подъемник, установленный на временном рельсе по периметру здания.



Подъемник на рельсовом ходу
(Изображение © Tractel (UK) Ltd)

Размер модульных панелей определяется высотой пола и шириной, приемлемой для транспортировки и установки, и должен соответствовать проектным размерам фасада (обычно кратным 300 мм).Обычно используются панели шириной до 1,5 м и высотой 4,2 м. В Европе относительно немного поставщиков модульных систем навесных стен, и у большинства из них есть специализированные проектные группы, которые могут предоставить подробный дизайн и детализацию для конкретных проектов.



Полностью застекленная система навесных стен, используемая в многоэтажной стальной конструкции

Система навесных стен предназначена для обеспечения необходимых функций защиты от атмосферных воздействий, естественного освещения и затенения, а также теплоизоляции.Поэтому стыки между элементами навесной стены очень важны для выполнения этих функций. В унифицированных системах панели изготавливаются с высокой степенью герметичности и изоляции, а стыки между большими панелями выполняются резиновыми прокладками и силиконовыми герметиками (см. Ниже).

В качестве альтернативы, облицовка может быть спроектирована так, чтобы действовать как экран от дождя, создавая полость позади материала облицовки и обеспечивая более широкие стыки по периметру облицовочных панелей.Таким образом, под действием ветра происходит выравнивание давления между полостью и наружным воздухом, так что дождь, вызываемый ветром, не попадает в полость, тем самым снижая риск попадания воды через стыки.

Обычно в современных офисах окна закрываются, поэтому важно контролировать вентиляцию другими способами. Может быть достигнут высокий уровень акустического затухания, что важно для зданий в центре города.

[вверху] Обрамление панелей



Панель с разделенными стойками и фрамугами

Панели обрамлены стойками по вертикальным краям и фрамугами по горизонтальным краям.Стойки и фрамуги термически сломаны, чтобы предотвратить образование мостиков холода через элемент, чтобы не происходила конденсация. Модульные навесные стены можно отличить по наличию разделенных стоек и фрамуг по периметру панелей. Стеклопакеты поддерживаются на установочном блоке снизу транца и могут быть прикреплены в заводских условиях к фрамугам и стойкам каркаса с помощью структурного силикона или закреплены компрессионной прокладкой.

Напротив, в ограждающих конструкциях из оконных занавесов стойки и фрамуги являются отдельными элементами.Промежуточные фрамуги могут разделять панель по вертикали. Стеклопакеты и сплошные изолированные панели заполняют проемы в стойках и фрамугах. Igus поддерживается на пластиковых установочных блоках снизу транца и закрепляется на всех четырех краях с помощью прижимных пластин, привинченных к стойкам и фрамугам и закрытых заглушкой.

Алюминий легко подвергается экструзии, поэтому элементы каркаса, которые включают выступы жесткости, винтовые кольца и гнезда для прокладок, обычно изготавливаются из этого материала.Эти структурные формы дешевы в производстве в больших количествах после изготовления штампа.




[вверху] Атмосферостойкость



Дренаж из фальца остекления

Атмосферостойкость навесных стен достигается за счет установки непроницаемых стеклопакетов и филеночных панелей в уплотненные фальцы.Любая вода, которая проходит через прокладку в фальц остекления, либо сливается наружу через отверстия в транце, либо направляется к стойкам, которые образуют вертикальные дренажные каналы и направляют воду наружу в местах соединения стоек.

Разделенные стойки и фрамуги в единых навесных стенах включают полости с линейными прокладками, такими как лопаточные или пузырьковые прокладки, образующие первый барьер. Любая вода, проходящая через первую линию защиты, может свободно стекать наружу. Всепогодная герметичность подтверждается соответствующими испытаниями.

  • Прокладки


Центр технологий окон и облицовки (CWCT) предоставляет техническое руководство по достижению атмосферостойкости, которое включает спецификацию для погодных испытаний окон и навесных стен [1] . Наиболее комплексная форма тестирования включает установку прототипа панели в корпусе под давлением, чтобы обеспечить развитие положительного и отрицательного давления на панели.Воздействие ветра может быть смоделировано для проверки прочности и жесткости панели. Погодные испытания включают распыление воды в контролируемых количествах и распределение в условиях разницы статического давления. Погодонепроницаемость при динамическом давлении также может быть достигнута с помощью воздушного винта с приводом от двигателя, установленного на раме, если это необходимо. Отсутствие попадания воды свидетельствует о прохождении погодных испытаний. Испытания шлангов также можно использовать на определенных соединениях.

Большие площади остекления и алюминиевого каркаса (несмотря на термическое разрушение) ограничивают U-значения, которые могут быть достигнуты с помощью навесных стен.Показатели U, усредненные по всей панели навесной стены, обычно находятся в диапазоне от 1,3 до 1,7 Вт / м 2 K. Тепловые характеристики igus улучшаются за счет использования наполнения аргоном (или другим инертным газом) и / или тройного остекления. .

Усиление солнечной энергии, уровни освещенности и вид регулируются, как описано выше.

[вверх] Условия поддержки

Системы навесных стен обычно подвешиваются сверху и имеют боковую опору на уровне пола. Эффект прогиба краевой балки проявляется в относительном вертикальном движении между панелями, поддерживаемыми на заданном уровне пола, и панелями, поддерживаемыми этажом выше.По этой причине краевые балки должны быть достаточно жесткими, чтобы предотвратить любое повреждение системы облицовки, особенно если она сильно остеклена.

Пролет стальной краевой балки обычно составляет от 5 до 8 м (обычные размеры - 6 м и 7,5 м), а пролет бетонной краевой балки или плиты обычно составляет от 5 до 6 м. Общий предел прогиба пролета / 500 при действующей нагрузке обычно указывается для краевых балок для более хрупких систем облицовки. При установке панелей следует также учитывать допуски на размеры на краю плиты за счет использования пакеров или выравнивающих устройств.

Некоторые системы навесных стен спроектированы со стальными «прочными спинками», так что они могут проходить непосредственно между колоннами по периметру и, следовательно, не требуют вертикальной поддержки со стороны края плиты, хотя им может потребоваться боковая поддержка, чтобы противостоять ветровому воздействию на панель. Возможность транспортировки и подъема этих больших панелей является критически важным соображением при проектировании.

Система облицовки Strongback

[вверх] Опора для кирпичной кладки



Кирпичная кладка здания со стальным каркасом может быть прикреплена несколькими способами:

  • Он может поддерживаться на земле или на промежуточной конструкции и поддерживаться сбоку стальным каркасом и стеной заполнения.Такой подход разрешен для стен высотой примерно до 3 этажей
  • Он поддерживается на каждом этаже или, в некоторых случаях, на разных этажах с помощью опорных уголков из нержавеющей стали, которые прикреплены к краевым балкам основной стальной конструкции или к краю плиты перекрытия.
  • Также были разработаны кирпичные плитки или клинья, которые создают внешний вид кирпичной кладки, но приклеиваются к обшивочной доске или опираются на горизонтальные рельсы или листы.
  • В качестве альтернативы, каменные фасады могут быть сформированы путем поддержки кирпичных панелей или натуральных каменных панелей ручной сборки из сборных железобетонных панелей высотой в этаж.

Способ крепления кирпичной кладки к стальным каркасам

[вверху] Несущие системы из нержавеющей стали

Опорные уголки из нержавеющей стали можно использовать для поддержки кирпичной кладки на уровне пола. Ключевыми параметрами конструкции являются высота стены и эксцентриситет кирпичной кладки от несущей конструкции. Уголки из нержавеющей стали обычно имеют толщину 10 мм, чтобы их можно было разместить в горизонтальных рядах кирпича, и их положение регулируется с учетом геометрических отклонений в уровне прохождения путем прикрепления к опорным кронштейнам из нержавеющей стали.

Могут использоваться две стандартные системы поддержки скоб из нержавеющей стали:

  • Соединение со стальными краевыми балками, которые обычно выполняются с помощью стальных пластин, приваренных к концам полок балок, к которым прикреплены опорные кронштейны. Эти пластины прикрепляются к длине от 200 до 300 мм и позволяют прикреплять к ним кронштейны через каждые 400 или 600 мм. Пример такого типа деталей показан на рисунке ниже.
  • Соединение с кромкой плиты, как правило, с помощью предварительно отформованной стальной кромки плиты перекрытия, которая имеет горизонтальные прорези типа «ласточкин хвост», в которые помещаются соединительные болты.Эта форма крепления применяется на каждом этаже, так как она не способна выдерживать такие тяжелые нагрузки, как указанная выше система. Пример такого типа деталей показан на рисунке ниже.
  • Стандартные опорные системы для кронштейнов из нержавеющей стали
  • Система поддержки кирпичной кладки на стальной краевой балке.
    (Изображение любезно предоставлено Хальфеном Деха)

  • Система поддержки кирпичной кладки на краю плиты в композитной стальной каркасной конструкции.
    (Изображение любезно предоставлено Хальфеном Деха)

Эксцентриситет кирпичной кладки от опоры важен, поскольку он определяет изгибающий эффект в точках крепления. Эксцентриситет также зависит от толщины изоляции в полости между кирпичной кладкой и внутренней стеной из легкой стали. Это максимальное значение составляет от 120 до 150 мм в зависимости от высоты стены. Кирпичная кладка с боков поддерживается стеновыми анкерами, которые прикреплены к стенам заполнения с плотностью около 4.4 шпалы на м 2 ; площади фасада.

[вверх] Системы кирпичных плит



Кирпичная кладка верхних этажей здания.
(Изображение предоставлено Unite Modular Solutions)

Современная кирпичная кладка может быть изготовлена ​​в виде кирпичных накладок, которые крепятся к несущему стальному листу или композитной панели. Преимущество этой системы в том, что она легкая и может быть быстро установлена, поскольку раствор не обязательно.Кирпичные плиты также можно укладывать вертикально, а для создания архитектурного эффекта можно создать ленточные окна или окна необычной формы. Примеры показаны на фотографии ниже.

В этой системе кирпичные плиты не считаются атмосферостойкими, поэтому материал основы обеспечивает устойчивость к ветру и погодным условиям. Композитные (или многослойные) панели обеспечивают отличные структурные и термические характеристики для использования в качестве системы основы.



Использование кирпича проскальзывает прикреплены к системе стальной подложки
(Изображение предоставлено Kingspan панелей и профилей)

[вверху] Опора из сборных железобетонных панелей высотой в этаж

Кирпичные фасады также формируются путем поддержки кирпичных или натуральных каменных панелей из сборных железобетонных панелей высотой в этаж.Используются опорные кронштейны и стопорные штифты из нержавеющей стали. Толщина камня, установленного вручную, варьируется от 20 мм до 70 мм, в зависимости от ветровой нагрузки, прочности камня на разрыв и расстояния между креплениями.

Непрерывные участки облицовки каменной кладкой имеют естественную низкую воздухопроницаемость, поэтому обычно воздухопроницаемость контролируется хорошей детализацией на стыках с окнами и дверями и других проходов через стену для строительных услуг. Солнечное излучение, уровни освещенности и виды из окна сбалансированы путем выбора подходящего типа, размера и расположения окон с подходящей затенением.

  • Облицовка из натурального камня и крепление из нержавеющей стали

[вверх] Сохранение фасада при ремонте здания



Существующая кирпичная кладка, поддерживаемая временной стальной конструкцией

Во многих проектах реконструкции зданий существующий кирпичный или каменный фасад сохраняется и временно поддерживается стальной конструкцией, в то время как остальная часть здания сносится.За существующим фасадом возводится новая стальная постоянная конструкция, которая затем интегрируется в новое здание. Таким образом, внешний вид здания не изменился, но его функциональное использование значительно улучшилось. Ниже показан хороший пример поддержки существующего кирпичного фасада внешней временной стальной конструкцией. Каркас на уровне земли обеспечивает доступ пешеходов.

[вверх] Фасады из стали и стекла




Сталь и стекло являются синергетическими материалами и часто используются для изготовления фасадов и крыш многоэтажных домов.Стеклянные панели обычно поддерживаются отдельными вертикальными стальными элементами к основному каркасу здания, который может быть внутренним или внешним по отношению к зданию. Профили из нержавеющей стали и полые стальные профили часто используются в сочетании со стеклом.

Крепление застекленных фасадных систем к стальным каркасам

[вверх] Строительные характеристики



Защита от солнца с помощью фотоэлементов, прикрепленных к системе навесных стен

Система застекленных стен предназначена для обеспечения необходимых функций защиты от атмосферных воздействий, естественного освещения и затенения, а также теплоизоляции.Поэтому силиконовые соединения между панелями остекления очень важны для этих функций.

Основной проблемой при проектировании систем остекления является предотвращение высокого солнечного излучения, особенно на фасадах, выходящих на южную сторону, а также потери тепла из-за относительно высокого коэффициента теплопередачи двойных или даже тройных стеклопакетов, что увеличивает тепловые потери. . Современная система двойных стеклопакетов, заполненных аргоном (в сочетании со стеклом с низким коэффициентом излучения), имеет коэффициент теплопередачи от 1,6 до 1,8 Вт / м 2 K, и он может уменьшиться до 0.От 8 до 0,9 Вт / м 2 K для высококачественных систем тройного остекления.

Большие панели остекления обычно поддерживаются вертикальными стойками или, в некоторых случаях, стеклянными ребрами. Стекло предназначено для размещения движения своей системы поддержки из-за ветра и других сил, действующих на него. Типичные пределы прогиба при расчетных ветровых нагрузках определены Институтом инженеров-строителей [3]

. Стеклянные элементы также можно комбинировать с решетками и приклеенными фотоэлектрическими панелями, как показано.

[вверх] Двустенные фасадные системы


Обратите внимание на лестницы доступа внутри полости

Двустенные фасады возникли в Северной Европе и состоят из двух стеклянных стен, разделенных полостью на южных фасадах, и используются для снижения энергопотребления здания. Затеняющие устройства обычно устанавливаются в полости и, в зависимости от ее ширины, в проходах для доступа и очистки.Этот тип фасада имеет множество вариаций в обустройстве. Варианты относятся к:

  • ширина полости;
  • тип остекления (одинарное / изоляционное) для внутренней или наружной обшивки;
  • разделение полости по горизонтали и вертикали;
  • естественная или механическая вентиляция полости;
  • интеграция внутриквартирной вентиляции с инженерными коммуникациями здания;
  • использование открывающихся окон в полость.


Две оболочки образуют зону теплового буфера, а пассивные солнечные лучи в полости сокращают теплопотери зимой.Если внутренняя вентиляция интегрирована с оборудованием здания, воздух, нагретый солнцем, может поступать в здание, обеспечивая хорошую естественную вентиляцию и снижая тепловую нагрузку. Летом нагретый воздух в камере выводится наружу, отводя тепло от здания и снижая охлаждающую нагрузку. Дизайн двустенного фасада должен быть интегрирован с дизайном инженерных сетей здания, чтобы быть наиболее эффективным.


Система двойного фасадного стального остекления, используемая в многоэтажном офисном здании со стальным каркасом, 1 Angel Square, Manchester
(Изображение любезно предоставлено Severfield (NI) Ltd.)
[вверх] Солнечные системы затемнения

Солнечное затенение с использованием выступающей крыши с внешними трубчатыми колоннами, здание Heelis, Суиндон
(Изображение любезно предоставлено Simon Doling / Feilden Clegg Bradley Architects. Copyright Simon Doling / Feilden Clegg Bradley Architects)

Существует множество систем защиты от солнца, которые можно использовать и встраивать как часть фасада здания.Есть:

  • Горизонтальные стальные элементы овальной формы, которые проходят горизонтально между внешними колоннами, их размер и расстояние предназначены для уменьшения интенсивности солнечного излучения.
  • Выступающая крыша или навес, часто поддерживаемый внешней стальной конструкцией, как показано.
  • Застекленные или металлические решетки.
  • Металлические перфорированные экраны, пропускающие естественный свет, но также обеспечивающие высокую степень затемнения.

[вверх] Системы поддержки остекления

Основная статья: Остекленные фасады и крыши на стальных опорах

Современные системы поддержки остекления основаны на креплениях к 2 или 4 отдельным стеклянным панелям с помощью кронштейнов из нержавеющей стали, также известных как «пауки» из-за их нескольких ножек.Крепления к стеклянным панелям обычно выполняются скобами из нержавеющей стали с неопреновыми прокладками через стекло, как показано ниже. Эти приспособления обеспечивают шарнирное соединение из-за тепловых и структурных движений, так что местные напряжения на стекле сводятся к минимуму.

Опорные конструкции остекления могут быть различной формы:

  • Внешние или внутренние трубчатые колонны, которые могут быть наклонены
  • Горизонтальные трубчатые или решетчатые элементы, расположенные между широко расположенными колоннами.
  • Системы кабельных стяжек, как показано ниже, с использованием внешних муфт, кронштейнов и распорок из нержавеющей стали.
  • Опорная система с соединителями из нержавеющей стали
  • Corning Musem of Art, Корнинг, Нью-Йорк
    (изображения любезно предоставлены TMR Consulting)


Манчестерский центр правосудия, показанный ниже, является хорошим примером вертикальной и горизонтальной поддержки с помощью внутренней трубчатой ​​стальной конструкции для полностью застекленного фасада более 8 этажей.Системы кабельных стяжек могут быть внешними или внутренними, и в них используются кабели для противодействия силам натяжения из-за воздействия ветра на фасад и трубчатые секции для сопротивления сжатию. Для минимального визуального воздействия трубы должны быть небольшого диаметра.


Совместное использование застекленной фасадной системы и погодоустойчивой стали в Центре правосудия в Манчестере

[вверху] Сталь предсердий и навесов

Основная статья: Остекленные фасады и крыши на стальных опорах


Использование изогнутых трубчатых стальных конструкций для поддержки крыши атриума

Крыши атриумов и входы в объекты часто поддерживаются открытыми стальными конструкциями, детализированными для визуального возбуждения.Структурные полые профили часто используются для формирования элементов из-за их чистого внешнего вида. Кроме того, проволока из нержавеющей стали используется для минимизации проникновения в конструкцию.

  • Вход для объектов


Остекление с точечной фиксацией на натяжных тросах

Застекленные входы часто делают максимально прозрачными, чтобы обеспечить визуальную связь между внутренней и внешней частью здания.Для увеличения прозрачности можно использовать остекление с точечным креплением или стеклянные ребра.



Застекленный атриум

Застекленные крыши атриумов пропускают свет вглубь здания, позволяя использовать большие площади здания при уменьшении внешнего периметра. Атрии также используются для обеспечения естественной вентиляции за счет открытия вентиляционных отверстий в крыше. Теплый воздух, поднимающийся в атриуме и выходящий через вентиляционные отверстия, втягивает наружный воздух через открытые окна фасада.Атрии используются в офисах с глубокими планами этажей, а также являются особенностью торговых центров, где торговые точки выходят на центральный атриум. Доступны различные системы поддержки остекления, включая стальные, алюминиевые или деревянные.

[вверху] Облицовка экрана от дождя



Использование композитных (сэндвич) панелей для поддержки плитки.
(Изображение любезно предоставлено Kingspan Panels and Profiles)

Система облицовки дождевыми экранами обычно осушается и вентилируется и состоит из панелей с открытыми стыками, установленных на рельсах, с воздушным зазором позади.Направляющие поддерживаются кронштейнами от несущей стены, которая простирается от пола до пола. Несущая стена либо изолирована сама по себе, либо поддерживает изоляцию, установленную на ее внешней стороне. В последнем случае можно использовать мембрану для защиты изоляции от влаги в воздушном зазоре.

Панели экрана от дождя изготавливаются из прочных материалов и выбираются архитектором для достижения желаемого визуального эффекта. Нержавеющая сталь, атмосферостойкая сталь, анодированный алюминий, стекло и терракота - все это материалы, которые могут быть использованы.Направляющие и кронштейны изготовлены из таких материалов, как нержавеющая сталь и алюминий. Несущая стена противостоит ветровым воздействиям и поддерживает защиту от дождя и может состоять из стены-заполнителя, изготовленной из холодногнутых стальных профилей, облицованных цементно-стружечными плитами, сборными или композитными панелями или блочной кладкой.

Открытые сочлененные системы защиты от дождя отводят большую часть дождевой воды с поверхности панелей для защиты от дождя. Открытые швы достаточно широки, чтобы обеспечить свободную вентиляцию воздушного зазора, и любая дождевая вода, проникающая в швы между панелями, может свободно стекать наружу.Остаточная влага, которая не стекает, может свободно испаряться.


Оконные проемы необходимо тщательно промыть, чтобы вода стекала вокруг них. Несущая стена герметизирована для контроля воздухопроницаемости. Усиление солнечного света, уровень освещенности и вид из окна уравновешиваются путем выбора подходящих размеров окон и затенения.

[вверх] Облицовочные панели из погодоустойчивой стали от дождя

  • Broadcasting Place, Лидс


Дождевая вода, стекающая с поверхности зданий, облицованных погодоустойчивой сталью, окрашена оксидом железа в красно-коричневый цвет и оставляет пятна на земле по периметру здания.Этот эффект уменьшается с течением времени по мере погодных условий. Чтобы избежать пятен, можно добавить соответствующие детали вокруг здания. Один из использованных подходов состоит в том, чтобы включить гравийную полосу, которая была обновлена ​​по прошествии определенного периода времени.

[вверх] Изолированные стеновые панели



Типовое сечение сквозного шва в сэндвич-панелях

Изолированные стеновые панели - это замковые композитные сэндвич-панели с металлической облицовкой или бетонные панели с изоляцией между внутренними и внешними бетонными элементами.Стальные теплоизоляционные панели часто используются в одноэтажных и малоэтажных промышленных зданиях.

Панели обычно проектируются с односторонним перекрытием (вертикально или горизонтально) и изготавливаются с учетом обычно используемых расстояний между рамами без промежуточных опор. Доступны различные изоляционные материалы, такие как пенополиуретан (PUR), полиизоцианурат (PIR) и минеральное волокно с рядом изоляционных, огнестойких и других физических свойств. Изоляционные материалы следует выбирать с осторожностью, учитывая все эксплуатационные и функциональные требования.. Доступны различные профили поверхности и цвета. Системы изолированных стеновых панелей имеют взаимоблокирующие соединения, которые включают в себя перекрытия и уплотняющие прокладки для предотвращения проникновения воды.

  • Изолированная панель с металлическим покрытием

  • Горизонтальные сэндвич-панели


Для горизонтально уложенных панелей вертикальные стыки на опорах представляют собой стыковые соединения с компрессионными прокладками и герметизированными или закрытыми прокладками.

Изолированные стеновые панели являются запатентованным продуктом, и производитель предоставляет результаты испытаний, которые могут быть в виде таблиц зависимости от давления ветра (или нагрузки) для панелей различной толщины, что позволяет разработчику выбрать подходящий тип панели и толщина.

[вверх] Изолированная штукатурка


Изолированная штукатурка

, широко известная в Северной Америке как изоляция внешних стен (EWI), используется в Великобритании более 30 лет.С 2000 года он все чаще используется для удовлетворения спроса на легкие, энергоэффективные и интересные с архитектурной точки зрения фасады. Этим материалом часто облицовываются общежития и другие жилые и многофункциональные здания.

Жесткая изоляционная плита наносится на несущий каркас и покрывается полимерно-модифицированной штукатуркой, которая может быть на основе цемента или акрила и армирована волокном. Легкие стальные каркасные системы, изготовленные из холодногнутых профилей, все чаще используются в качестве несущей конструкции.Дополнительная изоляция может быть размещена в глубине каркаса. Раннее частичное закрытие здания достигается за счет крепления цементно-стружечной плиты к внешней поверхности системы легкого стального каркаса перед установкой изоляции.



Изолированная штукатурка на студенческих общежитиях

Системы штукатурки образуют герметичный барьер и отводят воду с внешней поверхности. Они могут быть спроектированы с полостью или без нее в зависимости от степени воздействия на здание.Должны быть предусмотрены соответствующие условия для дренирования полости. Требуются соответствующие подробные оклады и уплотнения в местах прохождения окон и дверей. Дальнейшие указания приведены в SCI P343.

[вверху] Интерфейсы

Основная статья: Фасадные опоры и структурные перемещения

Интерфейсы между стальными каркасами и системами облицовки могут иметь следующие формы:

  • Системы поддержки кирпичной кладки с помощью уголков и кронштейнов из нержавеющей стали.
  • Крепление к системам навесных стен для вертикальной и боковой поддержки конструкцией или краем плиты перекрытия
  • Крепление стальных полых профилей и кабелей в системах остекленной облицовки
  • Выступы для жалюзи или навесов и т. Д.
  • Опора для наружных стальных конструкций
  • Опора для атриума или стальные конструкции.


Эти детали интерфейса разработаны с учетом:

  • Силы в вертикальном и горизонтальном направлениях, часто сочетающиеся с эффектами изгиба при использовании в жалюзи и т. Д.
  • Учет относительного движения с опорной конструкцией
  • Припуск на монтажные допуски при выравнивании фасада.

[вверху] Детали опоры для навесных стен

Стойки навесных стен обычно подвешиваются сверху за краями плит перекрытия.Кронштейны облицовки обычно крепятся к плите перекрытия и рассчитаны на то, чтобы выдерживать как вертикальные, так и горизонтальные нагрузки от собственного веса облицовки и воздействия ветра соответственно. Кронштейны выступают за край пола, выдерживают вес облицовки при изгибе и должны иметь соответствующий размер. Крепежные приспособления должны быть регулируемыми, чтобы панели навесных стен могли быть правильно выровнены во время установки. Крепления между кронштейнами и стойками предназначены для точной регулировки по вертикали.

Нижние концы стоек часто вставляются в нижние стойки для передачи горизонтальных сил, но допускают вертикальное перемещение.

[вверху] Наружные стальные конструкции

Внешняя стальная конструкция может быть спроектирована как часть основной конструкции или для поддержки навесов или распорок. Часто внешние стальные конструкции могут быть спроектированы как незащищенные от огня, учитывая интенсивность и направление потенциального пожарного шлейфа, исходящего от фасада. Кроме того, внешние стальные конструкции спроектированы как часть архитектурной концепции, как показано ниже на Биржевой площади, которая пересекает железнодорожные пути до вокзала Ливерпуль.В этом проекте балки выступали за линию фасада и, таким образом, проникали через фасад.

Такие элементы, проходящие через оболочку или фасад, перекрывают изоляцию и создают потенциальный путь для проникновения влаги внутрь здания. Одним из последствий перекрытия изоляции является то, что в местах проникновения изоляции возникают локальные тепловые потери. Еще одним следствием является то, что в холодную погоду внутри здания происходит конденсация на холодных поверхностях элементов, которые сообщаются с внешней стороной.Это может привести к появлению видимых пятен и насыщению изоляции с последующим ухудшением ее характеристик.

Проблемы с тепловыми характеристиками и конденсацией можно избежать, если ввести в проникающие элементы подходящие термические разрывы, чтобы поддерживать их температуру внутри здания выше точки росы. Дальнейшие указания приведены в SCI P380.

Если силы в элементах слишком велики для теплового разрыва (например, из-за слишком гибкости и непрочности изоляционных материалов), проникающий элемент изолируется на достаточной длине внутри здания для предотвращения конденсации.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
