Опалубка для столбчатого фундамента: Опалубка для столбчатого фундамента — как сделать

конструкции, используемые материалы, инструкция по возведению

Содержание

• Разновидности опалубок
• Материалы, используемые для изготовления опалубки
• Технология возведения опалубочной конструкции
• Заключительные действия

Какой бы тип фундаментного основания не использовался бы, эта составляющая является основной опорой всего здания. В связи с этим, особое внимание следует обратить на его надёжность и прочностные качества. Одним из самых распространённых является столбчатый фундамент, который обладает достаточно широкой областью его использования. Использование такого типа основания вполне актуально в тех случаях, когда необходимо возвести лёгкие постройки, каркасные дома, а также каркасно-щитовые и деревянные сооружения, которые будут расположены в местности, характеризующейся почвой, перенасыщенной влагой. Кроме того, используется такой фундамент и на болотистых, песчаных и торфяных типах почвы. Одной из важнейших составляющих является опалубка для столбчатого фундамента.

Принцип устройства опалубки

В рамках нашей сегодняшней статьи мы познакомимся с существующими вариантами опалубочной конструкции, а также узнаем то, каким образом может быть подобрано наиболее оптимальное решение для каждого конкретного случая.

к содержанию ↑

Разновидности опалубок

Каждая опалубочная конструкция выполняет ряд задач, причём основная из них заключается в придании возводимой постройке наилучших прочностных характеристик, а также лучшей структурной формы. Конечно же, это далеко не единственная задача, поставленная перед опалубкой. К числу целей, которые преследует опалубочная конструкция, можно отнести следующие:

• Любая опалубка, для какого фундамента она бы не строилась, должна выдерживать определённое давление, которое оказывает на неё бетонная смесь;
• В процессе обустройства фундаментного основания не допускается изменение изначально заданной формы опалубки;
• Опалубочная конструкция должна достаточно просто устанавливаться и демонтироваться;
• Следует отметить также и требования к герметичной и плотной изоляции от почвы. Делается это для того чтобы не допустить возможность утечки бетонного раствора;

В настоящее время известны две основные разновидности опалубочных конструкций. Сюда относятся следующие:

Стоб для фундамента после снятия опалубки

1. Конструкция несъёмного типа. Её основное преимущество заключается в высокой скорости установки и лёгкостью выполнения этого процесса. После того, как такая опалубка будет залита бетонной смесью, она продолжит своё существование в качестве составляющей фундаментного основания. В целях возведения такой конструкции применяют подручный материал. Ещё одним достоинством такого типа конструкции можно назвать то, что подобная опалубка под столбчатый фундамент может быть укреплена посредством использованного материала.
2. Конструкция съёмного типа. В большинстве случаев её выполняют из древесины. Основное отличие от первого варианта заключается в том, что после того, как бетонирование будет закончено, её необходимо будет демонтировать.

к содержанию ↑

Материалы, используемые для изготовления опалубки

С целью производства опалубочной конструкции могут использоваться самые разнообразные исходные материалы. В их роли могут выступать каркасы, выполненные из дерева или из стали. Также сюда можно отнести и конструкции, которые использовались всего один раз, но способные повысить общие качества стойкости основания. В то же время, они являются его непосредственным основанием. В качестве примера опалубочной конструкции несъёмного типа можно привести металлические трубы.

Опалубка для фундамента из столбов

С целью осуществления строительных работ по возведению опалубки может использоваться дерево, являющееся базовым материалом, который доступен для осуществления самостоятельной работы. Для этого пригодится использование доски, ширина которой составит от ста до ста пятидесяти миллиметров. Что касается её толщины, то этот показатель не должен превышать сорока миллиметров. Можно также использовать и другие материалы, среди которых:

• ДСП;
• Фанера, отличающаяся плотной структурой и оснащённая ламинированной поверхностью, которая обладает водоотталкивающими свойствами;
• Металлические листы, которые собирают в короб с помощью сборных уголков, оснащённых болтами. Сборка должна проводиться с внешней стороны.

Очень редко возникают ситуации, при которых может использоваться опалубочная конструкция, выполненная из рубероида. Рассматриваемый исходный материал отличается тем, что он представляет собой несъёмную опалубку, поскольку рубероид позволяет обеспечить гидроизоляционный слой столбов из бетона. Если имеет место плотная и неосыпающаяся почва, то становится возможным уложить рубероид в котлованы или ямы, причём отпадает всякая необходимость в предварительном монтаже опалубочной конструкции столбчатого основания.

Самостоятельно сделать опалубку для столбчатого фундамента можно и с использованием горбыля. Его ровные стороны применяют в роли внутренней поверхности сооружения. Используют его для того чтобы сократить финансовые затраты.

к содержанию ↑

Технология возведения опалубочной конструкции

Настал черёд рассмотреть основную, базовую часть всех наших работ – непосредственно изготовление опалубки для фундаментного основания столбчатого типа. На самом деле, это не самая сложная задача, любой желающий сможет с лёгкостью с ней справиться. Технология производства отличается своей простотой, её составляют некоторые немаловажные этапы. К их числу можно отнести следующие:

1. Первым делом осуществляется подготовка котлована. Выполняется рытьё ямы и дальнейшее трамбование.
2. Устройство основания. В рамках данного этапа необходимо заняться созданием подушки. Для этой цели можно использовать различные материалы, включая песок, щебёнку и гравий. Один из трёх исходных сыпучих материалов следует засыпать на дно, причём толщина слоя должна находиться в диапазоне от десяти и до пятнадцати сантиметров. В завершении данного этапа не забывайте об утрамбовке.

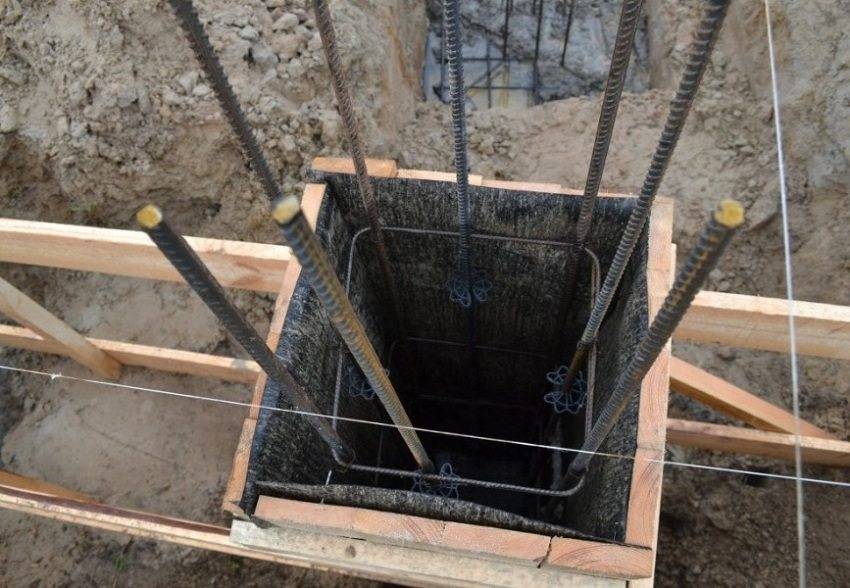

   Самодельная опалубка столба фундамента

3. Следующий шаг, нацеленный на то, чтобы была выполнена самодельная опалубка для столбчатого фундамента, заключается в подготовке досок либо других исходных материалов. Необходимо ошкурить поверхность, чтобы она стала безупречно гладкой. С этой целью прикрепляем к коробу клеёнку или строительный целлофан. Для этого должно хватить использования степлера. Можно прибегнуть и к другому способу, который заключается в применении труб большого диаметра, которые выполнены из асбеста или металла. Их следует нарезать отдельными отрезками.
4. Очередной этап заключается в осуществлении сборки каркасной конструкции. К нему мы обращаемся после того, как строительная площадка будет окончательно подготовлена, а также после осуществления разметочных мероприятий. Итак, в рамках данного этапа следует вбить древесные брусья по углам возводимой опалубки. Сделать это необходимо таким образом, чтобы они оставались бы с наружной стороны. После всего этого по замерам следует подготовить щитки, выполненные из древесины. Их необходимо соединить с брусьями посредством гвоздей и шурупов. Подобным образом и будет создан каркас.
5. Каркас нельзя считать полностью готовым, пока не будет осуществлено его утепление. В том случае, если имеют место большие объёмы заливаемой бетонной смеси, следует осуществить укрепление конструкции с помощью установки специальных распорок с наружной стороны. Их выполняют на некоторой дистанции между ними, которая нередко составляет что-то около восьмидесяти сантиметров.

к содержанию ↑

Заключительные действия

Важно осуществить проверку на герметичность. В процессе установки следует следить за тем, чтобы было соблюдено вертикальное положение опалубки. Ни в коем случае нельзя допускать возникновение крупных щелей. Если они всё же появились, то для их заделывания можно воспользоваться подручным средством.

Отвечая на вопрос о том, как сделать опалубку для столбчатого фундамента, мы нередко упоминали о гидроизоляции. Так вот, для того чтобы конструкция была оснащена гидроизоляцией, следует выстелить рубероидом внутреннюю поверхность короба. Между его листами вы сможете обнаружить швы, их соединяем с помощью способа горячего плавления.

На этом всё. Главное помните, что грамотно выполненная опалубочная конструкция является гарантией обеспечения верной формы всей конструкции здания. В связи с этим, особо важно соблюдать технологию возведения опалубки для столбчатого фундамента. Отнеситесь к этому процессу со всей серьёзностью.

Опалубка для столбчатого фундамента своими руками

11 июля 2021 г.

Монолитные столбчатые фундаменты в частном строительстве не настолько популярны, как ленточные, но данный факт не уменьшает их значимости. Во-первых, основания такого типа позволяют возводить коттеджи, дачи, бытовки, сараи, беседки, заборы и другие малогабаритные сооружения на участках со сложными грунтовыми и/или рельефными условиями. Во-вторых, упрощают подведение к строениям инженерных коммуникаций. В-третьих, обходятся в разы дешевле и изготавливаются быстрее. А в-четвёртых, характеризуются доступностью для строителей без специального образования. Основная трудность заключается в решении вопроса «Как делается опалубка для столбчатого фундамента своими руками?», поэтому, чтобы упростить задачу мастерам-любителям, следующий ниже материал посвящаем именно ему.

Что такое опалубка для монолитного столбчатого фундамента и какой она бывает

Опалубка под столбчатый фундамент представляет собой короб чаще всего квадратной или круглой формы, который фиксируется в подготовленном заранее котловане и заполняется потом бетонной смесью. Применяться он может как одноразовая конструкция, так и как многооборачиваемая. Первая после застывания бетона не снимается, а продолжает функционировать в качестве утеплителя и/или гидроизоляции и элемента черновой отделки. Вторая является разборной системой. Обеспечив удерживание рабочей смеси в определённом положении до момента набора необходимой прочности, она снимается и в дальнейшем повторно используется на других объектах при формовке опор подобного типа.

Какие требования предъявляются к опалубке под столбчатый фундамент

Опалубка для столбчатого фундамента, независимо от того, съёмного она вида или несъёмного, согласно строительным нормам должна соответствовать ряду требований. Среди базовых следующие:

• герметичность стыков и швов. Все детали в местах соединений должны плотно прилегать друг к другу, чтобы в процессе эксплуатации оборудования не появлялись протечки;
• устойчивость к весовым и динамическим нагрузкам. Опалубочные стенки не должны прогибаться или смещаться под давлением бетона во время заливки и уплотнения, чтобы в результате геометрические и физические параметры столбов соответствовали проектным значениям;
• простота демонтажа. Многоразовые системы должны сниматься без особых усилий и трудностей, чтобы при разборке исключались риски повреждения затвердевших бетонных поверхностей.

Сделать опалубку для столбчатого фундамента со всеми перечисленными свойствами несложно, а вот каким образом — рассмотрим далее.

Как сделать опалубку для столбов квадратной формы

При сооружении столбчатых фундаментов под дома, летние кухни, заборы чаще всего используются разборные деревянные опалубки с поперечным сечением квадратной формы. Изготавливаются они, как правило, из обрезных досок и брусков, а устанавливаются в представленном ниже порядке.

1. Выполнение подготовительных работ. На данном этапе зачищается территория, делается разметка будущего основания, роются квадратные ямы, засыпается в ямы слой песка или смеси из песка и щебня, а также подбираются и подгоняются под требуемые размеры подходящие для опалубки материалы.
2. Формирование каркаса. Делается он путём вбивания в углы ям деревянных брусков размером от 3,5 × 3,5 см. Их верхушки фиксируются на уровне, возвышающемся над линией будущей заливки на несколько сантиметров. Вертикальность положения обычно проверяется пузырьковым уровнем, отвесом или угольником.
3. Изготовление щитов. Из досок шириной от 10 см и толщиной 2,5–4 см формуются прямоугольные щиты, причём так, чтобы ширина щелей не превышала 2 мм. В качестве соединительных элементов используются деревянные бруски и соответствующие метизы.
4. Установка щитов. Готовые щиты опускаются в котлованы, устанавливаются внахлёст относительно друг друга и прикрепляются к опорным брускам гвоздями или шурупами. При этом они располагаются таким образом, чтобы углы получались строго прямыми, стенки — вертикальными, верхние края — горизонтальными.
5. Устройство дополнительных опор. Внешние углы полученных коробов и центральные части их стенок подпираются вбитыми в землю колышками. Если грунт на участке нестабильный, то вместо последних используются деревянные раскосы, опирающиеся на поверхность земляного основания, или металлические шпильки, стягивающие щиты и не позволяющие им падать или разъезжаться.
6. Гидроизоляция. Дно котлованов и внутренние стенки готовых опалубок выстилаются полиэтиленовой плёнкой или другим подобным материалом, защищая древесину от намокания и разбухания.

По такой же схеме монтируется опалубка для столбчатого фундамента из ДСП или ламинированной водостойкой фанеры, которые значительно упрощают достижение правильности геометрических параметров. Допускается изготовление щитов и из листовой стали толщиной 1–2 мм, только тогда стойки делаются преимущественно из металлических уголков, а крепления выполняются болтами.

Как делается круглая опалубка для столбов

1. Заготовка отрезков материала. Их длина соответствует высоте будущих столбов и включает запас для выполнения выравнивающих действий.
2. Двухслойное сворачивание рубероида в цилиндры. Осуществляется путём накручивания материала на шаблон в виде трубы диаметром от 20 см.
3. Фиксирование краёв широким скотчем или строительным степлером. Для придания конструкции большей жёсткости предварительно может выполняться её обмотка стрейч-плёнкой.

Далее шаблон вынимается, а полученная форма считается готовой к эксплуатации.

Также в качестве круглых опалубок могут применяться асбестоцементные и металлические трубы, но подобные решения не всегда рентабельны.

Из чего можно сделать опалубку для столбчатого фундамента

Самые популярные материалы для изготовления опалубки под столбчатый фундамент мы уже перечислили. А что делать, если ничего из этого списка нет или есть, но в недостаточном количестве?

Можно воспользоваться подходящими по размеру, прочности и влагостойкости подручными материалами, например, кусками плоского или волнового шифера, остатками профилированных или полистирольных листов. Сэкономите хорошо, но придётся изрядно повозиться с изготовлением и подгонкой деталей.

Также можно арендовать готовые формы. Тогда не будете ломать голову над тем, из чего и как сделать опалубку для столбов: в комплект включаются и необходимые детали, и руководство по сборке/разборке оборудования. Стоит такое удовольствие недорого, но главное — избавляет от множества хлопот и защищает от возможных ошибок!

Опалубка (опалубка) для различных конструктивных элементов — балок, плит и т.

🕑 Время чтения: 1 минута

Бетонная опалубка (опалубка) требуется для новых бетонных конструкций, таких как стены, плиты, балки, колонны, фундаменты и т. д. Требования к опалубке для разных конструктивных элементов различны, и они названы в зависимости от типа конструктивного элемента. Опалубка (опалубка) представляет собой временную форму для поддержки свежего бетона при размещении в элементе конструкции до тех пор, пока бетон не затвердеет. Это помогает элементу конструкции набрать достаточную прочность, чтобы выдерживать собственную нагрузку и нагрузку от других элементов. Есть много типы конструктивной опалубки или опалубки

Состав:

• Типы опалубки (опалубки) в зависимости от конструктивного элемента:
  • Опалубка для фундамента – опалубка для фундамента
  • Опалубка для колонн – опалубка для строительства бетонных колонн
  • Опалубка для стен – опалубка для строительства железобетонных стен
  • Опалубка перекрытий – опалубка для строительства железобетонных плит

Опалубки используются при строительстве железобетонных фундаментов, колонн, плит, стен и т.

• Опалубка фундамента – опалубка для фундамента
• Опалубка для колонн – опалубка для строительства железобетонных колонн
• Стеновые опалубки – опалубка для железобетонных стен
• Опалубка перекрытий – Опалубка для строительства железобетонных плит

Опалубка фундамента – опалубка для фундамента

Первый этап любой бетонной конструкции начинается с возведения фундамента. Фундамент может быть под колонны или стены. Таким образом, исходя из типа элемента конструкции, проектируются форма и размер фундамента. Таким образом, размер и форма опалубки зависят от типа и размера фундамента.

0006

Опалубка для колонн – опалубка для строительства бетонных колонн

Железобетонные формы колонн подвергаются боковому давлению из-за их небольшого поперечного сечения, большой высоты и относительно высоких скоростей укладки бетона.

Опалубка для железобетонных плит зависит от типа возводимых плит. Плиты перекрытия могут быть конструкционными плитами, поддерживаемыми стальным или бетонным конструкционным каркасом, или плитами на уровне земли. Конструкция опалубки зависит от типа плиты. 9Сборка опалубки перекрытий 0005 осуществляется следующим образом:

• Позиционирование балки или опалубки внизу.
• Боковая опалубка балки перекрывает нижнюю опалубку и опирается на оголовки берегов и стороны опалубки колонны.
• Боковые опалубки удерживаются на месте рейками, прибитыми к навершиям с помощью гвоздей с двойной головкой.
• Более крупные балки должны иметь боковые формы с вертикальной жесткостью, чтобы предотвратить коробление.
• При изготовлении балок и балок каждая часть должна быть удалена, не нарушая остальную часть формы; сбрасываемая опалубка начнется со сторон балки и балки, затем опалубки колонн и, наконец, нижней части балки и балки.

Рис. Компоненты опалубки несущих плит

Опалубка для плит на грунте — это формы для бетонных плит, уложенных на грунт. Эти опалубки для плит обычно довольно просты, так как бетон укладывается на уплотненную землю или выровненное основание из гравия. Таким образом, не требуется опоры для бетона на дне.

Рис. Компоненты опалубки для плит настила

• Доски, фанера или стальные формы используются для формирования / поддержки открытых краев бетона.
• Эти формы удерживаются на месте с помощью деревянных штифтов.
• Арматура в плите (если она указана на конструктивном чертеже) должна быть размещена в надлежащем месте в соответствии с чертежом на стульях, валиках и распорках из металла или бетона.
• Если плита отливается секциями, между ними должны быть предусмотрены строительные швы, передающие сдвиг с одной на другую. Детали строительных швов должны быть выполнены в соответствии со структурным чертежом.

Подробнее: Типы опалубки (опалубки) для бетонных конструкций Пластиковые опалубки для бетонных работ – Применение и преимущества в строительстве Соображения по проектированию бетонной опалубки – Основа для проектирования бетонной опалубки Деревянная бетонная опалубка с расчетом критериев проектирования Формулы Нагрузки и расчеты давления на бетонную опалубку Время демонтажа бетонной опалубки, спецификации и расчеты Измерение опалубки Перечень мер безопасности при опалубке

Что такое опалубка колонн? | Eiffel Trading

Опалубка для колонн — это разновидность бетонной опалубки. Бетонная опалубка представляет собой форму из стали, алюминия, дерева, пластика или других материалов, в которую заливается влажный бетон для достижения желаемой формы и размера для строительства. После того, как бетон схватится, опалубку часто снимают, хотя несъемная опалубка, которая остается частью конструкции, также существует. Опалубка для колонн представляет собой вертикальную форму в форме колонны, как следует из ее названия. Опалубка для колонн может быть коробчатой ​​или круглой.

Форма и размеры опалубки колонн соответствуют потребностям проекта. Чтобы облегчить контроль качества на этапе заливки при использовании опалубки для колонн, горизонтальные зажимы, сделанные из стали или дерева, часто используются вместе с опалубкой для колонн. Головка опалубки колонн часто используется для поддержки опалубки балок, или опалубка колонн отливается на нижнюю сторону балок. Использование опалубки для колонн в сочетании с опалубкой для балок позволяет выполнять быстрое и точное строительство.

Два основных преимущества использования опалубки для колонн заключаются в том, что ее можно быстро и просто собрать, а также сократить количество рабочей силы и оборудования, необходимых для успешного производства однородных и прочных вертикальных бетонных форм желаемых размеров.

Проекты, связанные с опалубкой для колонн

Опалубка для колонн используется в строительстве корпоративных зданий, торговых зданий, жилых зданий, промышленном строительстве, строительстве мостов , строительство электростанции, строительство инфраструктуры и строительство очистных сооружений, и это лишь некоторые области, где это применимо. Большинство строительных проектов, требующих создания вертикальных бетонных колонн (квадратных или круглых), выигрывают от использования опалубки колонн благодаря ее способности создавать чистые, точные и прочные бетонные колонны.

После затвердевания бетона в опалубке колонн необходимо тщательно проверить ее, чтобы убедиться, что она соответствует необходимым стандартам проекта с точки зрения таких факторов, как внешний вид и прочность. При заливке бетона опалубку колонн часто укрепляют с помощью опалубки. К фальшопалубке относятся столбы или другие стабилизирующие элементы, которые удерживают опалубку колонны на месте до высыхания бетона.

Цена опалубки для колонн

Опалубку для колонн можно приобрести как новую , так и бывшую в употреблении . Средние цены на новую опалубку для колонн колеблются от 60 до 150 долларов за квадратный метр материалов. Эти цены действительны для пластиковой, стальной и алюминиевой опалубки. Цены достаточно стабильны независимо от используемых материалов. Иногда деревянная опалубка может быть немного дешевле, но она также с меньшей вероятностью сохранит свою ценность и возможность повторного использования и/или продажи после использования. С точки зрения перепродажи, 9Опалубка колонн 0131 сохраняет свою ценность до тех пор, пока находится в хорошем состоянии . Когда временная опалубка для колонн больше не нужна для конкретного проекта, ее можно повторно использовать для другого проекта или продать покупателям, которые хотят сократить расходы и приобрести бывшую в употреблении опалубку. Иногда опалубка для колонн продается с опалубкой, оборудованием для доступа, таким как лестницы и ограждения. Это повысит цену, но эти дополнения могут быть очень полезными.

В целом, опалубка для колонн может быть незаменимым дополнением к строительным проектам, требующим создания колонн. Независимо от того, покупается ли опалубка для колонн новая или бывшая в употреблении, она часто практически «окупает себя» с точки зрения стоимости, которую она добавляет к проекту, и благодаря своей стоимости при перепродаже.
