Виды колонн в строительстве: Типы колонн и способы их соединения с другими конструкциями

Содержание

виды, особенности и этапы строительства

Колонны из бетона представляют собой несущие конструкции, обеспечивающие зданиям вертикальную жесткость. По типу колонна бывает монолитная и металлическая, выбор которой зависит от требуемой несущей способности. Предназначение колонн – это служить опорой для верхних этажей, балконов, террас и других элементов построек. Бетонные колонны возможно изготовить своими руками, это могут быть обычные элементы из квадратной трубы или более оригинальные красивые конструкции, которые способны придать изюминку внешнему виду зданий.

Назначение

Колонна предназначена для декоративного оформления построек, а также выполняет функцию несущего элемента сооружений. Их монтируют на балконах, террасах, верандах, крыльце, в роли подпоры для поддержки перекрытий, для интерьера помещений и приусадебного участка. Из-за большой нагрузки на опоры их изготавливают, максимально придерживаясь, соответствия существующих норм и правил.

Вернуться к оглавлению

Виды

Бетонным колоннам присущи следующие виды:

  • квадратные;
  • круглые;
  • прямоугольные.

При работе с бетонной колонной различных видов выделяют следующие типы производственной технологии:

  • Сборные опоры представляют собой изготовленные на заводах конструкции, которые транспортируются на место работы, где происходит их установка. В сборных колоннах есть следующие преимущества: относительно низкая цена, скорость монтажа, быстрота высыхания раствора.
  • Монолитные. Заливка в формы осуществляется на строительном объекте. При работе с монолитными колоннами выделяют следующие преимущества: возможность следить за качеством укладки бетонного раствора, отсутствие протекания смеси. Из недостатков наблюдают: долгое время на изготовление, выжидание застывания смеси в форме.
Вернуться к оглавлению

Особенности установки

Необходимо помнить о соблюдении правил установки.

Квадратные опоры устанавливают по краям углов зданий и сооружений, крепят анкерами к потолку и основанию конструкции. Однако стоит обратить внимание, что установка своими руками квадратной трубы имеет трудоемкий и сложный процесс, поэтому опытные строители не рекомендуют заниматься монтажом такого вида колонн собственноручно.

Опорные конструкции могут быть в виде кирпичной стены небольшой площади. На крыльцах или веранде устанавливают опоры из дерева или бревна.

При монтаже опорного элемента в бетонное основание, сначала крепят анкерами стальные стаканы, а потом устанавливают опору и бетонируют. Большое значение в строительстве домов играют опорные конструкции, размещенные в центре сооружения. В этом случае применяются колонные опоры с расчетным сечением металлической арматуры и с последующей заливкой бетонным раствором и установкой опалубки.

Бетонирование колонных элементов своими руками является важным мероприятием, которое следует выполнять с ответственностью и имея определенный багаж знаний и навыков по производству работ. Бетонирование в формы осуществляют беспрерывно, соблюдая горизонтальность положения, что поможет избежать образования промежуточных стыков холодка и убережет конструкцию от разрушения.

Вернуться к оглавлению

Этапы строительства

Строительство бетонных опор состоит из следующих этапов:

  • перед началом работ подготавливают нужные инструменты и материалы;
  • очищают поверхность от строительного мусора;
  • приступают к монтажу опалубки;
  • проводят работы по армированию;
  • далее следует залить бетонный раствор и после его высыхания провести демонтаж опалубки.

Бетонная смесь должна иметь пластичную консистенцию и после застывания быть прочной. На прочность конструкции влияют составляющие бетонного раствора и технические характеристики арматуры, которая должна иметь следующие свойства:

  • прочность;
  • легкость сваривания;
  • малую возможность образования на изделии коррозии;
  • хорошую адгезию.
Вернуться к оглавлению

Подготовка инструментов и материалов

Для качественной заливки опорной конструкции бетонным раствором понадобятся следующие инструменты, оборудования и материалы:

  • бетононасос;
  • прямоугольный уголок;
  • молоток;
  • строительный уровень;
  • проволока из металла;
  • деревянные распорки;
  • армированная сетка;
  • шуруповерт;
  • гвозди и шурупы;
  • широкие доски;
  • вибраторы;
  • прибор для перемешивания бетонной массы;
  • рулетка;
  • стальной прут;
  • анкера;
  • вода;
  • цемент;
  • песок;
  • известь.
Вернуться к оглавлению

Установка опалубки

Крепят опалубку, соблюдая прочность и надежность конструкции. Установка формы происходит с четырех сторон опоры с помощью распорок из дерева. Если колонна высокая – опалубку крепят с трех сторон, а четвертая сторона наращивается при заливке бетоном. Монтируя форму, соблюдают ровность сооружения, которую проверяют строительным уровнем. Выравненную опалубку крепят шурупами, с помощью которых держится смесь бетона внутри изделия. Далее проверяют прямоугольным уголком соответствие углов.

Вернуться к оглавлению

Армирование

Устанавливая колонну, применяют вертикальные арматуры, диаметр которых около 1,2 сантиметра и больше. Состоит вертикальная арматура из четырех стержней, которые располагаются по углам формы квадрата. Для облегчения монтажа арматуры, высота которой больше трех метров, оборудуют настилы с шагом в два метра.

Каркас опор собирается различными методами. Имея небольшие размеры, вес и объем опорной конструкции, каркас монтируют в будущую форму опалубки, выполняя работы своими руками методом кантования готового каркаса. При большом весе арматуры, ее основание собирают предварительно и связывают прутья уже на месте работы, где и устанавливают отдельные стержни. Размещая готовую конструкцию, применяют разнообразные доски и подпорки. Крепление друг с другом стержней арматуры происходит металлической проволокой, придерживаясь расстояния около сорока сантиметров.

Вернуться к оглавлению

Бетонирование

Схема бетонирования колонн.

Приступая к укладке бетонной смеси, обращают внимание на особенности бетона. Этот состав обладает подвижностью, что играет большую роль при бетонировании колонн. Подвижный бетон легко укладывается и в процессе работы не требует трамбовки вибраторами и привлечения бетононасосов. Бетонирование происходит ровными слоями в горизонтальном положении. Укладывая смесь, ее периодически трамбуют металлическими прутьями.

При необходимости уплотнения раствора. не обойтись без глубинного вибратора. Убирают пузырьки воздуха из бетона с помощью постукивания молотком по выставленной форме опалубки. Бетонируя колонны, периодически выравнивают по центру арматурный каркас. Для укладки раствора выбирают цемент, входящий в состав бетона марки М400, которого потребуется одна часть, также для приготовления смеси берут две части песка и по две части гравия и щебня. Сухие ингредиенты заливаются водой в объеме необходимом до получения однородной густой консистенции. По окончании процесса укладки приготовленной бетонной смеси приступают к монтажу арматуры, которую фиксируют анкерами.

Уложенный бетон оставляют высыхать в месте с оптимальными температурными условиями и влажностью. Поверхность бетона периодически орошают водой и при необходимости накрывают полиэтиленовой пленкой для избежания попадания на смесь атмосферных осадков и прямых солнечных лучей.

Вернуться к оглавлению

Демонтаж опалубки

После того как бетонный раствор застынет и наберет своих максимально прочностных характеристик, приступают к демонтажу опалубки. Снятие опалубки доверяют квалифицированным рабочим. Демонтаж начинается со снятия боковых частей опалубки, которые не несут нагрузку на конструкцию. Важно демонтировать опалубку после того, как удостоверились в прочности бетона, которая устанавливается строительными нормами и правилами. Определяют прочность бетонного раствора в лаборатории, проводя пробные испытания образцов материала. Распалубка осуществляется по строгой последовательности, обеспечивающая сохранность элементов конструкции.

Вернуться к оглавлению

Вывод

Для успешного изготовления бетонных колонн важно учитывать следующие моменты: вид грунта, высоту строительного объекта, климатические особенности местности и предназначение объекта строительства.

Соблюдая технологическую последовательность монтажа и правильность приготовления бетонного раствора, получится крепкая и надежная основа с большим сроком службы.

КОЛОННЫ ЖЕЛЕЗОБЕТОННЫЕ. Описание, технические характеристики – производство ЖБИ от ГК РОСАТОМСНАБ

Задать вопрос

Колонны железобетонные - это один из видов ЖБИ, который служит для строительства каркасов зданий и помещений промышленного и административного, жилого и бытового назначения. При изготовлении данного вида ЖБИ проводят контроль на многих этапах и строго придерживаются требованиям указанным в ГОСТе.

Железобетонные колонны изготавливаются из тяжелого, прочного бетона и специально усиленной арматуры. Используются для опоры элементов при строительстве конструкций различных габаритов и сложностей. Основное применение колонн это сооружение каркасов для зданий вместе с прогонами, ригелями и другими элементами.

Чаще всего длину железобетонных колонн проектируют такой, чтобы она равнялась высоте двух этажей здания.

Колонны могут изготавливаться высотой 5,7 м - 17 м.

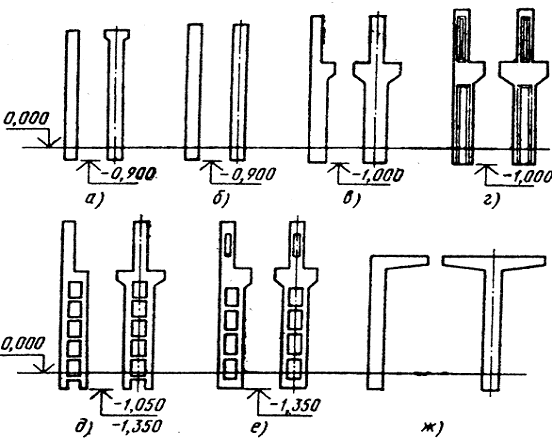

Железобетонные колонны подразделяют на типы по использованию:
К - для зданий без мостовых опорных, подвесных кранов и зданий, оборудованных подвесными кранами.
КС - при покрытии строительных конструкций с провисающим нижним поясом.
ККП - для каркасов зданий, которые оснащены мостовыми электрическими опорными кранами.
КФ - для фахверков стеновых ограждений зданий (фахверковые колонны).
КД - для каркасов зданий, которые оборудованы электрическими опорными и подвесными кранами, и зданий без кранов;
КДП - для каркасов зданий, оборудованных мостовыми электрическими опорными кранами.
КК - для каркасов зданий, оснащенных мостовыми электрическими опорными кранами.
ККС - при строительных конструкциях покрытий с провисающим нижним поясом.
КР - для каркасов зданий, которые оборудованных мостовыми ручными опорными кранами.

Характеристики колонн

Чтобы не ошибиться в выборе колонн нужно учитывать определенный ряд параметров здания: количество этажей, назначение здания, результаты геологоразведочных изысканий, условия климата в регионе, где будет происходить строительство здания или помещения и т.д. Главными характеристиками колонн являются:

• устойчивость к воздействию со стороны различных агрессивных сред
• устойчивость к сейсмической активности
• несущая способность колонны
• стойкость к морозам
• влагостойкость

Железобетонные колонны также разделяют по применению

• Верхние колонны – используются в постройке верхних этажей
• Средние колонны – применяются для средних этажей
• Нижние колонны – используются для нижних этажей
• Бесстыковые колонны – применяются по высоте всего сооружения

Железобетонные колонны бывают одно-, двух- и бесконсольными

Основной характеристикой служащей для разделения колонн является длина опирающихся лотков на колонны: первая группа - колонны под лотки длина, которых составляет 6 м; вторая группа - колонны под лотки, в которых длина составляет 8 м.

Главным документом на который опираются при нанесении маркировки на колонны под лотки является - ГОСТ 23009-78.

Основными документами, регламентирующими стандарты изготовления железобетонных колонн в РФ являются:

ГОСТ 18979-90 "Колонны железобетонные для многоэтажных зданий. Технические условия."
ГОСТ 25628-90 "Колонны железобетонные для одноэтажных зданий предприятий. Технические условия."
При использовании колонн железобетонных под параболические лотки, колонны делят на два типа: К - стойка-колонна, заделываемая в фундамент стаканного типа; СК - свая-колонна.

Условный пример обозначения железобетонной колонны типа СК, длина 4000 мм, ширина 200 мм и ширина наголовника 450 мм, 1-й по несущей способности колонны (под лотки длина, которых 6 м): СК 40.2.5-1 согласно ГОСТу 23899-79

Также бывает маркировка такого вида:
3КНД 3.33/20/-19/30

Цифра 3 обозначает, что колонна трехэтажная; КНД - значит, что эта колонна двухконсольная предназначена для нижних этажей; 3 – квадратное сечение 300 мм; 33 – высота типового этажа 3,3 м; 20 – подвал 2 м; 19/30 – предельная нормальная сила – для верхнего этажа она равна 190 тс, для нижнего этажа эта цифра составляет 300 тс


К 11а
Габариты (Д х Ш х В в мм. ): 3720x400x400



К 12а
Габариты (Д х Ш х В в мм.): 3720x400x400



К 13а
Габариты (Д х Ш х В в мм.): 11225x400x400



К 15а
Габариты (Д х Ш х В в мм.): 8520x400x400



К 19а
Габариты (Д х Ш х В в мм.): 9575x400x400



К 20а
Габариты (Д х Ш х В в мм. ): 9575x400x400



К 23а
Габариты (Д х Ш х В в мм.): 12425x600x400



К 35а
Габариты (Д х Ш х В в мм.): 4775x400x400



К 36а
Габариты (Д х Ш х В в мм.): 10170x400x400



К 37а
Габариты (Д х Ш х В в мм.): 11225x600x400



К 39а
Габариты (Д х Ш х В в мм. ): 4775x600x400



К 41а
Габариты (Д х Ш х В в мм.): 9575x600x400



К 22а
Габариты (Д х Ш х В в мм.): 12425x400x400



К 24а
Габариты (Д х Ш х В в мм.): 12425x600x400



1Ф12.8-2
Габариты (Д х Ш х В в мм.): x



1Ф12. 9-1
Габариты (Д х Ш х В в мм.): x



2Ф12.9-2
Габариты (Д х Ш х В в мм.): x



2Ф15.9-2
Габариты (Д х Ш х В в мм.): x



2Ф18.9-1
Габариты (Д х Ш х В в мм.): x



2Ф21.11-1
Габариты (Д х Ш х В в мм.): x




Наша компания так же занимается производством ЖБИ, более детальную информацию Вы можете уточнить у наших специалистов.

Задать вопрос

Различные типы колонн, используемых в строительстве bazafasada.ru

Колонны железобетонные используются в промышленных постройках, является основным элементом каркаса зданий, а также служат дополнительным декоративным элементом. Служат опорами для таких строительных конструкций, как ригели, фермы, балки железобетонные. И колонны жби различного сечения длинной до 19 м и фундаменты к ним, в том числе негабаритные, доступны для вас прямо тут!

Колонны переносят нагрузки от балок или плит на опоры или фундаменты. Наклонный элемент, несущий сжимающие нагрузки, как в случае рам и ферм, называется подкосами. Основание представляет собой вертикальный сжимаемый элемент, эффективная длина которого менее чем в 3 раза превышает его наименьший поперечный размер. (столбцы разных типов)

В первую очередь, колонны несут осевые нагрузки и поэтому предназначены для сжатия. Другие нагрузки от снега, ветра или других горизонтальных сил могут вызвать изгиб колонн. Затем колонны должны быть рассчитаны на осевую нагрузку и изгиб.

Основные типы

Столбцы подразделяются на четыре типа:
На основе формы
По типу армирования
В зависимости от типа загрузки
На основе коэффициента стройности
Примечание: это просто классификация, столбец может быть комбинацией обоих типов, например, столбец может иметь прямоугольную форму с привязанным столбцом.

На основе формы: –

Квадратная или прямоугольная колонна: –
Они обычно используются при строительстве зданий, что является обычным делом на практике; эти типы колонн предусмотрены только в том случае, если форма помещения – квадратная или прямоугольная.
Строить и отливать прямоугольные или квадратные колонны намного проще, чем круглые. Это сделано в первую очередь для облегчения работы с опалубкой и для поддержки ее от разрушения из-за давления, пока бетон все еще находится в текучей форме. Квадратные и прямоугольные лучше и дешевле в литье.





Это специально разработанные колонны, в основном они используются при сваях и возвышениях зданий. Почему мы используем его на высоте? Чтобы избежать краев, мы используем этот тип столбцов. они также предусмотрены в зонах отдыха, в аудиториях или в зонах пожарных сборов, где у вас достаточно места, чтобы они не мешали движению людей и не выглядели плохо с плоскими поверхностями. Вы можете найти круглые колонны в качестве опор мостов, потому что там вас нет нужно их ни к чему смывать. Также эстетично там выглядит круглая форма.

L- Тип столбца: –
Обычно они используются в углах ограждающей стены и имеют те же характеристики, что и прямоугольная или квадратная колонна. Такие колонки используются гораздо реже.
КОЛОНКА ТИПА L

Колонка типа T:
Этот тип колонн используется в зависимости от требований дизайна и при строительстве мостов и т. Д. Он имеет те же особенности, что и прямоугольная или квадратная колонна.
КОЛОНКА ТИПА

V- Тип столбца: –
Как само название, он демонстрирует, что колонна имеет V-образную форму и обычно используется, если форма комнаты трапециевидная. Поскольку он требует большего количества бетона по сравнению с другими колоннами.
КОЛОНКА ТИПА V

Колонна с шестигранной головкой: –
Шестигранные колонны – это обычно модифицированные колонны. У него шесть сторон, и он дает хороший графический вид, обычно используемый на возвышении. Принято, чтобы колонка хорошо выглядела. Обычно это предусмотрено на открытых верандах, в аудиториях, кинозалах и т. Д.
шестигранная колонна

Колонны арочного типа:
Этот тип колонн используется, когда комната имеет форму арки. Применяется там, где нет возможности построить квадратную, прямоугольную или круглую колонну. он редко используется, так как он очень труден для литья.

Y – Тип столбца: –
Эти типы колонн обычно используются при строительстве мостов , эстакад и т. Д.ТИП Y КОЛОНКА

Y-образная колонна с аркой:
То же, что и колонна Y-типа, но имеет изогнутые края или стороны. Как правило, они располагаются под мостами и эстакадами, где есть скопление из-за необходимости строительства большего количества колонн, чтобы выдерживать большие нагрузки сверху.

Металлические колонны - изготовление, расчет, монтаж, типы и примеры

При строительстве зданий из металлоконструкций базовым и одним из наиболее ответственных элементов являются колонны, ведь именно на них в результате передаются все внешние нагрузки, воздействующие на объект. Даже в процессе возведения какого-либо сооружения из металла, монтаж колонн является первоочередной задачей, следующей за подготовкой фундамента. Их тщательным образом выставляют, выравнивают, а уже после к ним закрепляются все остальные элементы каркаса: продольные и поперечные балки, перекрытия, стойки фахверка, фермы и проч. По этой причине изготовление металлических колонн является особенно ответственной задачей, в ходе выполнения которой должны предъявляться повышенных требования к качеству сварки и выполнению технических условий рабочими.

Проектирование и расчет колонн

Любую колонну, какой бы сложной она не была на первый взгляд, можно разделить на 3 основных элемента: оголовок, стержень и база.

Верхняя часть колонны. Воспринимает внешние нагрузки и передает их на стержень колонны и далее на фундамент.

Средняя часть колонны, ее рабочая зона. В случае необходимости стержень может быть усилен косынками (в местах сопряжения с оголовком и базой) и ребрами жесткости.

Место закрепления колонны к фундаменту, которое осуществляется, как правило, через анкерные болты.

Поперечное сечение колонны может иметь достаточно замысловатую форму, но в большинстве случаев проектировщики применяют:

  • горячекатанный двутавр,
  • профильную прямоуголную трубу,
  • круглую трубу.

Конечный размер поперечного сечения подбирается после проведения расчетов на прочность. Колонны работают на сжатие, а такой тип нагружения не является экстримальным с точки зрения достяжения предела текучести и последующего номинального разрушения. Намного критичней для колонны является потеря ее устойчивости, восприимчивость к которой во многом определяется не столько ее конструкцией, сколько тем, как колонна взаимодействует с другими элементами здания (есть ли поперечные связи, стойки фахверка и др. ).

Типы колонн

По конструктиву поперечного сечения несущие колонны можно разделить на несколько типов:

Колонна постоянного сечения

Колонна состоит из единого стержня, ярковыраженной подкрановой консоли и основания. Такие колонны обычно встречаются в бескаркасных зданиях, в ангарах, складах. На них возможна установка подвесного транспортного оборудования с грузоподъемностью не более 20 тн. Могут применяться как в одно- так и в многоэтажных зданиях. Габарит сечения такой колонны не изменяется, но при этом площадь сечения может варьироваться по высоте в соответствии с расчетными усилиями.

Колонна ступенчатая

В случае, когда в здании предполагается установка кран-балки высокой грузоподъемности, от 20 тн и выше. Такая конструкция увеличивает жесткость колонны на изгиб и существенно снижает склонность к потере устойчивости. Ступенчатая колонна состоит из двух ветвей: основной несущей, на которую опираются фермы кровли помещения, и подкрановой, на которую приходится нагрузка непосредственно от кран-балки грузоподъемного оборудования.

Колонна раздельная

Такие колонны встречаются не часто и используются лишь в исключительных случаях:

  • при низком расположении кранов большой грузоподъемности;
  • при многоярусном расположении кранов;
  • при реконструкции цехов (например, при увеличении числа пролетов).

Колонны могут воспринимать нагрузку различным образом относительно своей оси.

  • Центрально-сжатые колонны



    Результирующие нагрузки от балок, ферм, перекрытий и др. проходят строго вдоль осевой линии колонны, что создает центральное сжатие сечения. В зданиях с таким типом нагружения колонн горизонтальные нагрузки воспринимаются дополнительными поперечными связями.

  • Внецентренно-сжатые колонны



    Для такой колонны сжимающая результирующая сила приложена на некотором растоянии от центральной оси, что создает изгибающий момент. Дополнительно на колонну могут действовать и продольные усилия. В таких случаях колонна может иметь и несимметричное сечение для более равномерного внутрененнего распределения напряжений, что позволяет сэкономить материал и уменьшить массу изделия.

Изготовление металлических колонн на заводе СтройМонтажСервис-М

В своей практике мы имели опыт работы со всеми перечисленными выше типами колонн, причем не только в вопросах изготовления, но и проектирования. Наши инженеры всегда оценивают качества присылаемого проекта, и поэтому в случае необходимости могут дать рекомендации по конструктиву элементов колонн. Они принимают участие на всех этапах изготовления, контроллируя его процесс, ведь колонна - очень и очень ответственный элемент конструкции здания! Это позволяет нам гарантировать высокое качество нашей продукции и заставляет наших заказчиков обращаться к нам снова по вопросам как изготовления, так и монтажа металлических колонн.

Выполненные проекты по теме
Есть вопросы? Напишите нам!

Железобетонные Монолитные Колонны: Виды, Назначение, Монтаж

Каркас дома из монолитных колонн

Колоннами называют стоящие вертикально строительные конструкции, у которых размер поперечного сечения значительно меньше длины. На сленге профессионалов это стержневые сжатые элементы, так как они служат опорами для балок, перекрытий, прогонов, испытывая значительные нагрузки на сжатие по направлению длины. Среди множества видов подобных конструкций железобетонные монолитные колонны являются одними из самых надежных и долговечных.

Содержание статьи

Назначение и виды

Колонны бетонные могут выполнять не только несущую, но и декоративную функцию, являясь открытой опорой для террас, балконов, мостов. В качестве декоративного элемента они используются и в интерьерах.

Они могут отличаться формой сечения — быть квадратными, прямоугольными, круглыми или фигурными, с сечением, изменяющимся по длине. А в зависимости от способа изготовления колонны из бетона подразделяются на сборные и монолитные.

  • Сборные представляют собой конструкции, изготовленные на заводе и собираемые на месте строительства. Их основные преимущества – скорость монтажа и низкая цена.  К недостаткам можно отнести сложность транспортировки и установки, для которых требуется техника.

Сборные конструкции оснащены элементами для крепления к стенам и перекрытиям

  • Монолитная бетонная колонна полностью изготавливается на месте строительства путем заливки бетона в формы с армированием. Достоинство этого метода заключается в возможности изготовления более качественного и надежного конструктивного элемента. А главный недостаток – трудоемкость процесса и долгий период застывания бетонной смеси до набора требуемой прочности.

Строительство монолитного дома

Метод заливки используется как в промышленном и гражданском, так и в частном строительстве. При этом необходимо руководствоваться требованиями СНиП на бетонирование колонн.

Для справки. В первую очередь это СНиП 3.03.01-87 «Несущие и ограждающие конструкции». А также ГОСТ 26633—91. Бетоны тяжелые и мелкозернистые и ГОСТ 7473—94. Смеси бетонные.

Особенности монтажа

В частном строительстве довольно часто прибегают к бетонированию колонн своими руками. Чтобы выполнить эту работу качественно, нужно знать, как делать это правильно.

Краткое описание всех этапов выглядит так:

  • Подготовка всех необходимых материалов и инструментов. Все, что нужно, должно быть под рукой, так как бетонирование каждого элемента должно осуществляться беспрерывно.
  • Очистка поверхности от грязи и строительного мусора.
  • Монтаж опалубки.
  • Сооружение армирующего каркаса.
  • Заливка бетоном колонн в опалубку.
  • Демонтаж опалубки после высыхания и схватывания раствора.

Теперь о каждом этапе подробно.

Инструменты и материалы

Набор необходимых инструментов зависит от того, какую опалубку вы будете использовать: самодельную или готовую. Проще и быстрее работать с универсальными съемными щитами, в комплекте с которыми идет и весь крепеж.

Модульная щитовая опалубка для бетонирования колонн

Для самодельной опалубки потребуется обрезная доска или листы фанеры, бруски для подпорок и стяжек, а также следующие инструменты и расходные материалы:

  • Строительный уровень;
  • Строительный уголок;
  • Рулетка;
  • Молоток;
  • Шуруповерт;
  • Шурупы и гвозди.

Самодельная опалубка из досок

Для армокаркаса потребуются стальные пруты диаметром 1,2 см или более и вязальная проволока. Если принято решение замешивать бетон под колонны бетонные своими руками, не обойтись без мощной и производительной бетономешалки (рецептура бетонной смеси будет дана ниже).

Совет. Также очень желательно иметь глубинный вибратор для уплотнения и трамбовки бетонной смеси. Но можно обойтись и без него, используя для трамбовки металлические прутья.

Глубинный вибратор

Требования к качеству материалов

Насколько прочной, надежной и долговечной получится конструкция, зависит не только от соблюдения технологии, но и от качества используемых материалов. В первую очередь это касается бетонной смеси.

Обратите внимание! Согласно СП 52-103-2007, минимальный класс бетона для колонн сечением 30 см и более – В25, максимальный – В60.

При самостоятельном замешивании для получения качественного бетона М400 класса В30  используют следующие пропорции компонентов:

  • Цемент М400 – 1 часть;
  • Песок – 1 часть;
  • Щебень или гравий – 2,5 части.

После перемешивания к сухим ингредиентам добавляется вода в таком количестве, чтобы получилась однородная подвижная смесь.

Дополнительно в состав можно ввести пластифицирующие добавки, облегчающие укладку, или фиброволокна, повышающие прочность материала. Колонны из фибробетона лучше противостоят внешним воздействиям, на них образуется меньше усадочных трещин.

Фиброволокна дополнительно армируют бетон во всех плоскостях

При большом объеме работ проще и быстрее заказать готовый бетон и закачать его в опалубку с помощью бетононасоса.

Бетононасос легко подаст смесь на большую высоту и в труднодоступные места

Каждая отправляемая потребителю партия бетонной смеси должна иметь паспорт со следующими сведениями:

  • Номер документа;
  • Наименование предприятия-изготовителя;
  • Дата и время отправки;

Это важно! Бетон должен быть доставлен на строительную площадку не позднее, чем через 90 минут после отправки. При транспортировке он должен быть защищен от солнечных лучей, ветра и атмосферных осадков.

Фото автобетоносмесителя – машины для смешивания и транспортировки бетона

  • Вид бетонной смеси;
  • Класс прочности на сжатие;
  • Наибольшая фракция заполнителя;
  • Объем и вид добавок;
  • Гарантийные обязательства изготовителя.

При приемке бетона необходимо проверить паспорт и визуально убедиться в его качестве: отсутствии расслоения, наличии заявленных фракций заполнителя.

Обратите внимание! Расслоившуюся смесь перед применением необходимо перемешать. Добавлять в неё воду при утере подвижности запрещается! Если возникли сомнения в качестве бетона, вы имеете право затребовать контрольную проверку по ГОСТ 1081-2002.

Монтаж опалубки

Возводя опалубку, необходимо следить за уровнем конструкции и правильностью углов. Её надежность и прочность обеспечивается шурупами и распорками, установленными с четырех сторон.

Крепление опалубки подпорками

При этом нужно помнить, что технология бетонирования колонн допускает сбрасывание бетонной смеси с высоты не более 5 метров. Если вам нужна более высокая конструкция, то опалубку монтируют только с трех сторон, наращивая четвертую постепенно по мере заполнения формы бетоном.

Армирование

Армирующий каркас не делают только в одном случае: когда выполняют обетонирование металлических колонн в качестве огнезащиты или декоративного оформления.

Каркас собирается минимум из четырех вертикально стоящих стержней, расположенных в углах конструкции. Между собой их связывают вязальной проволокой, а при размещении в опалубке используют различные подпорки.

Как видно на последней схеме, расстояние между металлическим каркасом и стенками опалубки должно быть около 40 мм. Учитывайте это, изготавливая бетонные колонны своими руками.

Заливка бетоном

Технология производства железобетонных колонн требует выполнения следующих правил:

  • Колонна может устанавливаться только на прочное основание или заглубленный фундамент.

Заливка фундамента под колонну

  • Бетонирование должно производиться горизонтальными слоями одной толщины, без разрывов. Направление укладки во всех слоях должно быть одинаковым.
  • Бетонирование нижнего слоя выполняется бетонной смесью с мелкой фракцией наполнителя на высоту около 300 мм. Более крупные камни из следующей сброшенной в опалубку партии бетона утапливаются в мелкофракционную смесь, образуя нормальный состав. В результате в нижней части колонны не остается пустот и раковин.

Заливка бетона в опалубку

  • Во время укладки смесь трамбуют вибратором или металлическими прутьями. Пузырьки воздуха «выгоняют» из неё постукиванием молотком по доскам опалубки.

Уплотнение бетона вибратором

  • Арматурный каркас по мере заполнения опалубки периодически выравнивают, сохраняя одинаковое расстояние между ним и стенками формы.

Полностью заполненная бетоном опалубка

  • Укладка бетонной смеси в колонны выполняется без перерывов на всю высоту одного этажа.

Обратите внимание. Рабочие швы при необходимости могут устраиваться только вверху колонны, чуть ниже уровня примыкания к ним балок перекрытия, или внизу, у фундамента.

  • При укладке бетона с перерывами поверхность рабочих швов должна быть строго горизонтальной (или перпендикулярной оси колонны).
  • Продолжать бетонирование после перерыва можно только после достижения бетоном минимальной прочности 1,5 МПа.

Бетонирование выполняется беспрерывно минимум на высоту одного этажа

  • Верхний срез опалубки должен быть на 5-7 см выше уровня уложенной бетонной смеси.
  • Чтобы осуществить крепление стеновой панели к железобетонной колонне, в тело последней в процессе заливки на заданной высоте устанавливаются закладные детали.

Прежде чем закрепить на бетонной колонне стеновую панель, к закладной приваривают металлический уголок

После окончания укладки бетона его оставляют в опалубке до высыхания, стараясь создать для этого оптимальные условия: положительную температуру воздуха и нормальную влажность. Открытую поверхность периодически смачивают водой и закрывают пленкой для защиты от осадков и воздействия солнечных лучей.

Мероприятия по монтажу перекрытий можно начинать только после полного высыхания монолитных колонн

Демонтаж опалубки

Снимать опалубку можно только после застывания раствора и набора им требуемых прочностных характеристик.

Демонтаж пластиковой опалубки

В идеале показатели прочности определяются в лаборатории при испытании образцов рабочей смеси. В условиях частного строительства демонтаж осуществляют примерно через месяц после заливки колонн.

Заключение

Посмотрев видео в этой статье, вы получите более полное представление о последовательности и технологии возведения монолитных опорных конструкций из железобетона.

В принципе, изготовление колонн из бетона – не самое сложное дело, но оно требует внушительных трудозатрат и отнимает много времени, необходимого для набора прочности. До тех пор нагружать элементы строго запрещено.

свойства, виды, характеристики и видео монтажа

Колонны из железобетона повсеместно используются в строительстве для усиления каркаса строения. Как правило, колонны служат опорами для других элементов сооружений: плит, балок, прогонов. А также выполняют декоративные функции, в зависимости от архитектурной особенности здания. При монтаже жби колонны устанавливаются исключительно вертикально.

Основное назначение

Основная функция - распределение нагрузки от конструкций перекрытия и остальных элементов строения. Любое строительство одноэтажных, многоэтажных и промышленных зданий без колонн невозможно. При помощи стержневых железобетонных изделий монтируются арки, лестничные клетки, навесные перекрытия, прогоны горизонтальных перекрытий.

Сборные колонны изготавливаются из тяжелых бетонов, маркировки 200 и 300. Для создания армированного каркаса используют специальную сверхпрочную арматуру.

Особенности конструкций железобетонных изделий

Колонны изготавливаются из армированной бетонной смеси, монтаж осуществляется только в вертикальном положении. Относительно высоты, имеют небольшое поперечное сечение. Все параметры изделий регламентируются строго по ГОСТу, поэтому их производство осуществляется на специальных заводах.

Свойства и характеристики железобетонных колонн

  • устойчивы к механическим воздействиям и внешнему влиянию;
  • изделия полностью соответствуют сертификатам и несущим способностям, заявленным производителем;
  • устойчивы к сейсмическому воздействию;
  • не впитывают влагу;
  • выдерживают широкий диапазон температур.

Несущая характеристика – это главное техническое свойство железобетонной продукции. Чем выше показатель несущего параметра, тем ниже (на нижних этажах либо подвалах) применяют данные колонны.


Свойством железобетонных колонн считается несущая характеристика.

Из чего изготавливаются

Имея такие высокие характеристики, многие задаются вопросом: а как же выливают такие сверхпрочные изделия?

В производстве тщательно подходят к подбору комплекса компонентов, так как это напрямую влияет на характеристики готовой продукции. Сегодня в изготовлении колонн применяется бетон таких марок как: М300, М400 и М600. Что касается арматуры, то ее используют как напряженную, так и не напряженную. Внутренний каркас состоит из жесткой проволоки. За счет такого стального стержня колонны обладают надежностью, особой крепкостью и устойчивостью.

Виды и типы железобетонных колонн


Железобетонные колонны: а) сплошная, постоянного сечения по высоте; б) решетчатая, переменного сечения по высоте.

Колонны применяются в разных сферах строительства и выполняют различные функции, поэтому и классификация у них разная.

Виды колон различают:

По предназначению – для строений с применением мостовых кранов либо без них.

По конфигурации – колонны круглого, квадратного или прямоугольного сечения.

По способу установки – среднего или крайнего ряда.

По технологии производства – различают сборные или монолитные изделия.

По монтажу, согласно положению - опоры, расположенные в крайнем, в среднем ряду, либо на фасаде здания.

Как произвести расчет колонн?

Специалисты рекомендуют в производстве использовать бетон марки от В15 до В25. А для изделий, которые будут применяться в сооружении малоэтажных зданий – бетон В30. Затем необходимо вычислить площадь сечения железобетонного элемента по определенной формуле. Расчеты выполнить достаточно сложно, поэтому рекомендуется проводить их на специальном оборудовании.

Монтаж колонн

Установка осуществляется разными способами: на подколонник, или в цоколь фундамента. Заполнение бетонным раствором осуществляется предварительно. Ширина прослойки зависит от проекта, и параметров колонны.

Предварительно нужно произвести разметку в нужных местах цоколя. На особо высокие опоры устанавливают хомуты. Конструкции монтируют «на весу», с помощью крана, затем проверяют специальным оборудованием точность погружения, закрепляют металлическими клиньями и заливают бетонной смесью.

Как выбрать

Для начала необходимо найти добросовестного производителя и поставщика бетонных изделий, где цена будет соответствовать качеству и маркировке. Если вы решили устанавливать колонны, Вам будет необходимо:

  1. Иметь техническую схему данной опоры.
  2. Достоверно знать высоту строения и количества этажей.
  3. Определиться с объемом поперечного сечения.
  4. Произвести грамотную разметку на строительной площадке.

Железобетонные колоны – это практичное, устойчивое и долговечное решение для возведения сооружений. Приобретая такие колонны, необходимо учитывать все характеристики, указанные в сопутствующей документации.



виды, выбор материала и ее монтаж

Колонны – эффектный элемент здания, они выполняют опорные и декоративные функции. Для сооружения колонн, чаще всего, используется монолитная технология, а для любых конструкций из бетона необходимо монтировать опалубку. Разберемся, какой бывает опалубка колонн и как она используется в строительстве.

Виды опалубки для колонн

Выбирается опалубка для колонн в зависимости от проекта. Колонны отличаются по конфигурации и размерам, поэтому для каждой разновидности необходима своя опалубка. Существуют разные виды опалубки для колонн:

  • круглые;
  • цилиндрические;
  • квадратные;
  • прямоугольные;
  • фигурные.

В зависимости от способа использования выделяют две разновидности:

  • одноразовая;
  • многоразовая.

Материалы для изготовления опалубочных систем используются следующие:

  • древесина;
  • фанера;
  • пластик;
  • картон;
  • пенополиуретан.

Наиболее современное решение – это пластиковая опалубка, а также одноразовая опалубка колонн из картона. Кроме того, встречаются системы, которые изготовлены из комбинации материалов. Рассмотрим, в чем особенности разных видов, а также разберемся, каковы правила установки опалубки колонн своими руками.

Несъемная и одноразовая опалубка

Очень удобно использовать одноразовую опалубку колонн. Изготавливается она из полимерного основания и бумажного покрытия, которое обвивает его слоями. Чтобы бумажное основание не размокало, его ламинируют и покрывают водостойким клеевым составом.

Удобство использования одноразовых установок заключается в следующем:

  • имеют доступную стоимость;
  • их легко устанавливать;
  • после застывания бетонной смеси снять картонное основание будет несложно;
  • утилизируется снятый картон, как обычные бытовые отходы.

Недостатком обычных картонных форм является характерный рельеф на колонах в виде спирали. Если это неприемлемо и требуется получение элементов с идеально гладкой поверхностью, следует выбирать образцы, покрытые изнутри вощеным или полимерным материалом. Цена на такие изделия выше, но все равно цена доступная.

Реже используются несъемные варианты опалубки, которые навсегда остаются частью отливаемой конструкции. Несъемные варианты изготавливают из полимерных материалов или асбестоцемента.

Съемная опалубка

Многоразовые формы представлены пластиковой и металлической опалубкой для колонн. Формы представляют собой полутрубы, которые устанавливаются поверх металлического каркаса колонны.

Пластиковые модели обладают меньшей адгезией к раствору, чем стальные формы, поэтому данная разновидность многоразовой опалубки удобнее в использовании. Используются два типа колонн:

  • щитовая;
  • блочно-ригельная.

Щитовые системы предназначаются для возведения конструкций квадратной или прямоугольной формы. Щиты скрепляются между собой при помощи специальных предметов фиксации. Нередко практикуется применение балочно-ригельной опалубки колонн. Система состоит из трех основных элементов:

  • ригелей, изготовленных из прочной стали;
  • балок разного размера;
  • опалубочных плит.

Эти элементы легко комбинируются со щитовой опалубочной системой, что позволяет создавать самые разные варианты форм. Многоразовая опалубка является более дорогостоящей, чем одноразовая, так как:

  • требуются затраты на хранение;
  • требуются расходы на уход за формами.

Опалубка в зависимости от формы колонн

В зависимости от проекта выбирается опалубка для колонн круглой или прямоугольной формы. Намного реже используются фигурные формы. Нестандартные варианты опалубки нередко приходится изготавливать на заказ.

Круглые колонны

Можно использовать одноразовую или многоразовую опалубку для круглых колонн. В качестве одноразовых применяют картонные формы. Многоразовые элементы для отливки круглых колонн могут быть выполнены из пластика или металла. Опалубка круглых колонн может иметь гладкую поверхность или поверхность со спиралевидным узором. Формы для круглых колонн отличаются размерами:

  • диаметром, стандартные размеры форм находятся в пределах 150 – 1100 мм;
  • высотой, максимальная длина стандартной формы 11 метров;
  • толщина стенки зависит от диаметра и составляет от 3 до 22 мм.

Квадратные и прямоугольные колонны

Для сооружения квадратных и прямоугольных колонн используются щитовые и блочно-ригельные формы. Щитовые системы могут собираться из линейных щитов. При их использовании возможно возведение элементов определенных размеров.

Недостатком этого варианта является узкая область применения. При применении универсальных щитов можно формировать колонны разные по размерам и формам (квадратные, прямоугольные).

Щиты могут быть изготовлены из пластика, такой вариант подойдет для сооружения невысоких элементов здания, так как пластик отличается относительно невысокой несущей способностью. Деревянные варианты чаще всего используют в частном строительстве и собирают своими руками. Для монтажа форм используют доски и брусья.

Расчет количества опалубки

Произвести расчет опалубки для отливки колонн несложно, если есть возможность приобрести одноразовые или несъемные формы, которые соответствуют по размеру проектным размерам сооружений. В этом случае, просто закупают опалубку для круглых колонн в нужных количествах.

При самостоятельном строительстве проводят расчеты с учетом размеров колонн и размеров досок для сборки или размеров щитов. При выполнении расчетов, принимают во внимание следующие моменты:

  • колонны имеют относительно небольшую толщину по сравнению с высотой, это обстоятельство нужно обязательно учитывать при расчете нагрузки на материал;
  • давление на верхнюю часть формы существенно меньше, чем на нижнюю;

  • большая разница между высотой и шириной негативно сказывается на устойчивости формы, поэтому собранные конструкции обязательно укрепляются установкой подпорок;
  • формы должны выдерживать нагрузки, оказываемые бетонной смесью, искривление формы недопустимы, колонна с подобным дефектом будет выглядеть некрасиво, кроме того, она будет непрочной.

Монтаж опалубки

Разберемся, как собирается опалубка для колонн своими руками. Для сборки, чаще всего, используются деревянные доски или фанерные щиты. Используя эти материалы можно построить опалубку для архитектурных элементов прямоугольной либо квадратной конфигурации. Процесс строительства форм для заливки бетона:

  • подготавливаются рабочие чертежи с указанием всех размеров;
  • собираются щиты из досок или ламинированной фанеры;

Совет! Поверхности, которые будут контактировать с бетонным раствором, должны быть максимально гладкими. Для того чтобы снизить вероятность прилипания бетонной смеси, внутреннюю поверхность щитов смазывают специальными смазками.

  • к щитам крепятся бруски, которые будут выполнять функции ребер жесткости;
  • изготавливают арматурный каркас сооружения, для выполнения работы используют сварочный аппарат;

Совет! При сборке арматуры допускается выполнение крепежа при помощи вязальной проволоки.

  • после сборки каркаса собираются деревянные щиты, все соединения выполняются плотно, чтобы бетонная смесь не вытекала;
  • с наружной части щитов устанавливаются подпоры, что исключает прогиб щитов под давлением бетонной смеси.

Таким образом, технология выполнения опалубки напоминает сборку детского конструктора, особенно в том случае, если используются не самодельные щиты, а готовые опалубочные системы, состоящие из щитов разных размеров с готовыми монтажными отверстиями, опорными элементами и крепежа.

Еще проще установить одноразовую картонную трубу для заливки колонны. При условии, что длина колонны не более 4 метров, то с работой можно справиться даже в одиночку. Порядок работ:

  • собирают каркас из арматуры;
  • на каркас сверху надевается картонная труба;
  • внизу картонную трубу закрепляют путем установки опорного кольца;
  • верхнюю часть трубы из картона выравнивают по уровню и фиксируют в заданном положении. Для фиксации используются стальные манжеты и распорки.

Итак, для отливки колонн необходимо устанавливать специальные опалубочные системы. Можно использовать готовые одноразовые изделия, либо применять разборные многоразовые конструкции. Есть и еще один вариант – несъемные формы, которые после завершения работ станут неотъемлемой частью отлитого элемента. Выбор варианта зависит от конкретного проекта.

Различные типы колонн в строительстве Где и когда использовать?

ВВЕДЕНИЕ:

Вертикальный элемент, эффективная длина которого более чем в 3 раза превышает его наименьший поперечный размер, несущий сжимающие нагрузки, называется колонной. Колонны переносят нагрузки от балок или плит на опоры или фундаменты. Наклонный элемент, несущий сжимающие нагрузки, как в случае рам и ферм, называется подкосами. Основание представляет собой вертикальный элемент сжатия, эффективная длина которого менее чем в 3 раза превышает его наименьший поперечный размер. (разные типы столбцов)

Почему мы предоставляем столбцы?


Столбцы в первую очередь несут осевые нагрузки и поэтому предназначены для сжатия. Другие нагрузки от снега, ветра или других горизонтальных сил могут вызвать изгиб колонн. Затем колонны должны быть рассчитаны на осевую нагрузку и изгиб.

Колонны подразделяются на четыре типа: -
  1. На основе формы
  2. На основе типа армирования
  3. На основе типа нагрузки
  4. На основе коэффициента гибкости

Примечание: это просто классификация a Столбец может быть комбинацией обоих типов, например, столбец может иметь прямоугольную форму с привязанным столбцом

В зависимости от формы: -

  1. Квадратный или прямоугольный столбец: -

    Они обычно используются в строительстве здания., которые распространены на практике; эти типы колонн предусмотрены только в том случае, если форма помещения - квадратная или прямоугольная.
    Строить и отливать прямоугольные или квадратные колонны намного проще, чем круглые. Это сделано в первую очередь для облегчения работы с опалубкой и для поддержки ее от разрушения из-за давления, пока бетон все еще находится в текучей форме. Квадратные и прямоугольные лучше и дешевле в литье.

    Узнайте, как рассчитать количество цемента, песка и заполнителя, используемых в 1 м3 бетона

  2. Круглая колонна: -

    Это колонны специальной конструкции, они в основном используются для укладки свай и подъема постройки.Почему мы используем его на высоте? Чтобы избежать краев, мы используем этот тип столбцов. они также предусмотрены в зонах ожидания, в аудиториях или зонах пожарных сборов, где у вас достаточно места, чтобы они не мешали движению людей и не выглядели плохо с плоскими поверхностями.Вы можете найти круглые колонны в качестве опор мостов, потому что там вас нет нужно их ни к чему смывать. Также эстетично там выглядит круглая форма.

  3. Колонна типа L: -

    Они обычно используются в углах ограждающей стены и имеют те же характеристики, что и прямоугольная или квадратная колонна. Такие колонки используются гораздо реже.

  4. Т-образная колонна:

    Этот тип колонн используется в зависимости от требований проекта и при строительстве мостов и т. Д. Он имеет те же особенности, что и прямоугольная или квадратная колонна.

  5. V- Тип Колонна: -

    Само название показывает, что колонна имеет V-образную форму и обычно используется, если форма комнаты трапециевидная. Поскольку он требует большего количества бетона по сравнению с другими колоннами.

  6. Шестигранная колонка: -

    Шестигранная колонка обычно представляет собой модифицированные колонки. У него шесть сторон, и он дает хороший графический вид, обычно используемый на возвышении. Принято, чтобы колонка хорошо выглядела. Как правило, они устанавливаются на открытых верандах, в аудиториях, кинозалах и т. Д.


  7. Колонны арочного типа:

    Колонны этого типа используются, когда помещение имеет форму арки. Применяется там, где нет возможности построить квадратную, прямоугольную или круглую колонну. он редко используется, так как он очень труден для литья.

  8. Y - Тип колонны: -

    Эти типы колонн обычно используются при строительстве мостов, эстакад и т. Д.

  9. Y-образная колонна с аркой:

    Как это такая же, как колонна Y-типа, но имеет изогнутые края или стороны. Как правило, они располагаются под мостами и эстакадами, где есть скопление из-за необходимости строительства большего количества колонн, чтобы выдерживать большие нагрузки сверху.



В зависимости от типа армирования: -

В зависимости от типа используемого армирования армированные колонны подразделяются на следующие типы: -

  1. Связанная колонна:

    Когда основные продольные стержни колонны ограничены близко расположенными поперечными связями, она называется связной колонной.

  2. Спиральная колонна:

    Когда основные продольные стержни колонны заключены в близко расположенную и непрерывно намотанную спиральную арматуру, она называется спиральной колонной.

  3. Композитная колонна:

    Если продольная арматура представляет собой конструкционный стальной профиль или трубу с продольными стержнями или без них, она называется композитной колонной.

В зависимости от типа нагрузки: -

В зависимости от типа нагрузки на колонны подразделяются на три типа:

  1. Осевая нагрузка Колонна: -

    Когда линия действия силы сжатия совпадает с центром тяжести поперечного сечения колонны, она называется осевой нагруженной колонной.(Общая нагрузка сверху действует на центр тяжести колонны.) Как спроектировать Подробнее

  2. Эксцентрично нагруженная колонна (одноосная или двухосная):

    Когда линия действия силы сжатия не совпадает с центром тяжести поперечного сечения колонны, она называется внецентренно нагруженной колонной.

    Одноосный:

    Мы знаем оси X и Y, если нагрузка действует эксцентрично либо по оси X, либо по оси Y (любой), тогда она называется Эксцентрично нагруженной колонной (одноосной)

    Двухосная :

    Если нагрузка не действует эксцентрично на обе оси, эта средняя нагрузка не будет действовать ни на оси X, ни на Y, называется колонна с эксцентрической нагрузкой (двухосная)


На основе по коэффициенту гибкости: -

В зависимости от коэффициента гибкости (отношение эффективной длины к наименьшему поперечному размеру колонны) колонны классифицируются как (наиболее важный)
Он широко используется для определения расчетной нагрузки как а также при классификации различных столбцов на короткие / промежуточные / длинные.

  1. Короткий столбец:

    Если отношение эффективной длины столбца к наименьшему поперечному размеру меньше 12, столбец называется коротким столбцом. Короткий столбец выходит из строя из-за раздавливания (отказ от сжатия).

  2. Длинный столбец:

    Если отношение эффективной длины столбца к наименьшему поперечному размеру превышает 12, он называется длинным столбцом. Длинная колонна выходит из строя из-за изгиба или деформации.

Некоторые другие типы:
  1. Заглушка колонны / Плавающая колонна / Связанная колонна: -

    Мы знаем, что колонна стоит на основании. но при подходе к заглушке колонки. Это не будет иметь никакого основания. Колонна стоит на плите или балке.

    Для ясности, здесь я привожу пример. Предположим, вы построили дом вместимостью 50 человек, поэтому в соответствии с членами, использующими здание, вы проектируете резервуар для воды.Внезапно из-за нехватки земли строительство используется 90 участниками, поэтому изначально вам предоставляется один резервуар, которого хватит на 50 членов. Теперь вам нужно предоставить еще один резервуар, чтобы прикрыть всех 90 участников. Но вы построили здание по конструкции только из одного резервуара, но, кроме того, добавляется еще один резервуар, чтобы выдерживать эту нагрузку, еще одна колонна добавляется под резервуар и опирается на балку или колонну.

  2. Шейная колонна:

    Это часть колонны (любого типа), закопанная в землю, называется Шейной колонной.Слово «столбик шеи» обычно используется при строительстве фундаментов.
    Привет, друзья, надеюсь, я осветил каждую колонку. Нашел что-то пропущенное, добавляю в комментарии обязательно добавлю в это. Надеюсь, вы узнали все о столбцах.

    Также читайте: Изучите различные типы опор
    16 Различные типы плит, используемых в строительстве

ОСТАВАЙТЕСЬ НАСТРОЙКИ МНОГИЕ БОЛЬШЕ ЕСТЬ СКОРО!

Для мгновенных обновлений - присоединяйтесь к нашей трансляции WhatsApp. Сохраните наш контакт Whatsapp 9700078271 как Civil Read и отправьте нам сообщение «ПРИСОЕДИНЯЙТЕСЬ»

Никогда не пропустите обновление Нажмите «Разрешить нам» или красный колокольчик уведомлений в правом нижнем углу и разрешите уведомление. Будьте на связи! Скоро будут обновлены другие !!.
Civil Read Желаю вам ВСЕГО НАИЛУЧШЕГО ..!

19+ различных типов колонн в строительстве

Что такое строительные колонны?

В каркасной конструкции вертикальный элемент конструкции, который поддерживает и передает нагрузку от плиты перекрытия, балки вместе с собственным весом на фундамент, называется колонной .Он передает сжимающую нагрузку.

Назначение столбца

Колонна предназначена для распределения сжимающей осевой нагрузки и дополнительных сил, которые могут выдержать любой серьезный отказ.

Мы построим конструкцию небольшого размера из кирпичной кладки до определенной высоты, но многоэтажное здание не может быть построено таким образом, потому что конструкция будет передавать тяжелые нагрузки на фундамент, которые кирпичная кладка не может выдержать.

Типы колонн

Колонна классифицирована

На основе формы

На основе коэффициента гибкости

По типам армирования

  • Колонна привязная
  • Спиральная колонна
  • Колонна композитная

в зависимости от типа нагрузки

  • Колонна с осевой нагрузкой
  • Колонна с одноосной эксцентрической нагрузкой
  • Колонна с двухосной эксцентрической нагрузкой

На основе строительных материалов

  • Стальная колонна
  • Колонна композитная
  • Деревянная колонна
  • Кирпичная колонна
  • Каменная колонна

Перед этим давайте обсудим некоторые типы, которые не попадают ни в одну из вышеперечисленных категорий.

  • Заглушка колонны / плавающей колонны
  • Макет колонны

Колонна-заглушка / Плавающая колонна - Мы знаем, что каждая колонна будет опираться непосредственно на фундамент. Но в заглушке он будет опираться на плиты. Это небольшой том, расположенный вертикально или горизонтально.

В основном это можно увидеть под потолочными баками для воды. Почему?

Чтобы выдержать нагрузку на резервуар для воды, не требуется удлинение колонны от опоры.Мы можем просто передать нагрузку на соседнюю балку / плиту, поместив эту стойку .

Опорная колонна должна быть стальным или бетонным элементом.

Плавающая колонна обеспечивает архитектуру, например перегородку, или дает проекцию по высоте, а также ее называют фиктивной колонной .

НА ОСНОВЕ ФОРМЫ

  • Квадратная или прямоугольная колонна
  • Круглая колонна
  • Г-образная колонна
  • Т-образная стойка

Квадратная / прямоугольная колонна

Квадратные или прямоугольные колонны, встроенные в большую часть конструкции здания.Примечательно, что оба имеют одинаковые компоненты и различаются в зависимости от архитектурной точки зрения. Этот тип колонн был экономически выгоден и прост в установке опалубки, армирования и бетона.

Круглая колонна

Ведутся споры между круглыми и прямоугольными / квадратными колоннами, какая из них подходит, исходя из прочности, занимаемой площади, размещения арматуры?

Сопротивление изгибу выше, чем у квадратной / прямоугольной колонны.Он занимает меньшую площадь.

Квадратная / прямоугольная арматура колонны минимум четыре номера стали будут помещены в угол, но в круглой колонне будет больше чем четыре числа.

В основном в строительстве круглые колонны предусмотрены только в эстетических целях. Экономически это немного выше по сравнению с квадратными или прямоугольными колоннами.

Свайный фундамент представляет собой круглую колонну, так как бурение выполняется круглой формы. Кроме того, эти типы колонн используются в строительстве мостов из-за их превосходного сопротивления прогибу.

T - образная колонна

В основном Т-образный будут обеспечены колонн вместе с подпорной стенкой или граничной стенкой на основе требований дизайна.

Мы знали, что кирпичную или бетонную стену нельзя увеличивать более чем на 6 м без установки колонны между ними. Если ограждающая стена возводится из кладки, то через каждые 6 м ставится квадратный или прямоугольный столбик. В то же время, если это стена типа RCC, то колонна была спроектирована как Т-образная форма .

Y-образная колонна

Как правило, эти типы колонн используются в основном для строительства мостов. Мост спроектирован так, чтобы выдерживать статическую нагрузку на конструкцию и временную нагрузку от движения транспортного средства, и в конечном итоге нагрузка была распределена на колонну.

В связи с наличием строительной площадки эти типы колонн будут предоставлены.

L - Тип колонки

Колонна типа L использовалась при строительстве ограждающих стен и при развороте рельсов метро или мостов.

НА ОСНОВЕ КОЭФФИЦИЕНТА БЕЗОПАСНОСТИ

Длина столбца, деленная на его наименьший радиус вращения, называется коэффициентом гибкости столбца. Коэффициент гибкости используется для определения напряжения изгиба колонны. В зависимости от коэффициента гибкости столбец различается, как показано ниже.

Длинная колонна

Если коэффициент гибкости колонны больше 12, она называется длинной колонной .Колонна может выйти из строя как при сжатии, так и при изгибе.

Короткая стойка

Если коэффициент гибкости колонны меньше 12, она называется короткой колонкой . Короткая колонна может выйти из строя из-за напряжения сжатия.

ПО ВИДАМ УСИЛИЯ

Колонна связанная

Функциональность хомутов и стяжек мы обсудили в разделе Типы хомутов. Связанная колонна представляет собой не что иное, как правильную прямоугольную колонну RCC, имеющую связи, перпендикулярные ее продольным стержням арматуры.

Спиральная колонна

Спиральная колонна также является круглой колонной снаружи. Но у нее будут винтовые связи, чтобы удерживать их арматуру на месте, тогда как круглая колонна будет иметь обычные связи круглого типа вокруг нее.

Колонна композитная / заключенная в оболочку

Вертикальный структурный элемент, состоящий из стального профиля и бетона, называется облицованной или композитной колонной . Композитная колонна в основном предназначена для ферменной конструкции, чтобы избежать коррозии стали под действием любых химических веществ.

НА ОСНОВЕ ТИПА НАГРУЗКИ

Технически колонна была дифференцирована на основе конструкции распределения нагрузки и соотношения гибкости.

Осевая нагрузка Нагрузка

Вся нагрузка проходит через центральную ось (продольную ось) колонны, которая совпадает с осью X, называется Осевая нагрузка . Нагрузка должна быть либо сжимающей, либо растягивающей.

В двух словах, нагрузка действует на ось, перпендикулярную плоскости поперечного сечения.

Колонна эксцентрической нагрузки

Нагрузка должна проходить параллельно центральной оси (продольной оси) элемента, но воздействовать на его поперечное сечение, это называется эксцентрической нагрузкой .

Колонна одноосной нагрузки

Эксцентрическая нагрузка, действующая либо на ось X, либо на ось Y, называется столбцом одноосной нагрузки . Эксцентрическая нагрузка действует на обе оси, называемые двухосной стойкой нагрузки .

НА ОСНОВЕ СТРОИТЕЛЬНОГО МАТЕРИАЛА

Колонна кирпичная

Деревянная колонна

Мы можем видеть эти типы колонн в старых зданиях.В настоящее время колонны такого типа для строительства не используются.

Стальная колонна

Когда конструкция была построена из стали, она называлась Ферма. Большая часть производственного предприятия построена на ферменной конструкции.

Вибро-каменная колонна

Фундамент каменной колонны аналогичен свайному фундаменту, но в нем до уровня земли залита не бетон, а щебень.Этот прием использовался для повышения прочности почвы.

Выбранное место вырыто, затем крупный заполнитель необходимого размера залил в скважину и хорошо уплотнил с помощью машины Vibro techno. Сооружение было построено над каменной колонной.

Счастливого обучения 🙂

Что такое столбец? 19 Типы колонн

Колонны - важнейший структурный элемент в зданиях. В этой статье мы обсудим определение столбцов. Также здесь представлено краткое описание всех типов столбцов.

Колонны определяются как вертикальные несущие элементы, воспринимающие в основном осевые сжимающие нагрузки. Этот элемент конструкции используется для передачи нагрузки конструкции на фундамент. В железобетонных зданиях балки, перекрытия и колонны отливаются монолитно. Действие изгиба в колонне может создавать растягивающие усилия на части поперечного сечения. Тем не менее, колонны называют элементами сжатия, потому что сжимающие силы доминируют в их поведении.

Бетонные колонны можно условно разделить на три категории: пьедесталов, короткие армированные колонны и длинные армированные колонны. Кроме того, в наши дни столбцы могут быть отнесены к разным категориям по разному признаку.

Колонны могут быть многих типов в зависимости от нагрузки, длины, связей колонн, крепления рам и т. Д. Типы колонн, используемых в строительстве, указаны ниже:

  1. На основе нагрузки
    1. Колонны с осевой нагрузкой
    2. Колонны с эксцентрической нагрузкой : Одноосные
    3. Эксцентрично нагруженные колонны: Двуосные
  2. Связанные колонны
    1. Связанные колонны
    2. Спиральные колонны
  3. На основе коэффициента гибкости
    1. Короткие компрессионные блоки или опоры
    2. Короткие усиленные колонны
  4. По форме поперечного сечения
    1. Геоматричная форма - прямоугольная, круглая, восьмиугольная, квадратная и т. Д.
    2. L-образная
    3. Т-образная
    4. V-образная
  5. На основе строительных материалов
    1. Железобетонная колонна
    2. Композитная колонна
    3. Стальная, деревянная, кирпичная колонна
  6. На основе крепления рамы
    1. Связанная колонна
    2. Свободная колонна
  7. Другие типы
    1. Предварительно напряженная бетонная колонна
    2. Греческая и римская колонна

Все эти типы колонн обсуждаются ниже.

Классификация колонны на основе нагрузки

Колонна с осевой нагрузкой

Если сжимающие вертикальные нагрузки действуют вдоль центральной оси колонны, она называется осевой нагруженной колонной. Такого типа колонны без изгиба практически не встречается.

Эксцентрично нагруженная колонна: одноосная

Когда нагрузки действуют на расстоянии « от центра тяжести поперечного сечения колонны, колонна называется эксцентрично нагруженной колонной. В одноосной эксцентрично нагруженной колонне это расстояние ‘e’ может быть по оси x или оси y. Эти эксцентрические нагрузки вызывают моменты по оси x или оси y.

Эксцентрично нагруженная колонна: двухосная

В колоннах этого типа нагрузки прикладываются в любой точке поперечного сечения, но не по осям. Нагрузки вызывают моменты одновременно по осям x и y.

Аксиально нагруженная колонна, одноосная эксцентриковая колонна, двухосная эксцентриковая колонна.

Классификация колонны на основе связей колонн

Связанная колонна

В связанной колонне продольные стержни связаны вместе более мелкими стержнями.Эти меньшие полосы расположены через одинаковые интервалы вверх по столбцу. Стальные стяжки в колонне ограничивают основные продольные стержни. Более 95 процентов всех колонн в зданиях в несейсмических регионах являются связанными колоннами.

Спиральная колонна

Спиральные колонны содержат спирали для удержания основной продольной арматуры. Спираль - это арматура пружинного типа. Основные стержни располагаются по кругу, а стяжки заменяются спиралями. Спиральные колонны используются, когда требуется высокая прочность и / или высокая пластичность.Потому что спираль сопротивляется боковому расширению стержней колонны при высоких осевых нагрузках. Основные стержни располагаются по кругу, а стяжки заменяются спиралями. Спиральные колонны более широко используются в сейсмических регионах.

Классификация колонны на основе гибкости

Короткий компрессионный блок или опоры

Опора - это компрессионный элемент, высота которого в три раза меньше его наименьшего поперечного размера. Пьедесталы не требуют армирования и могут быть выполнены из простого бетона.

Короткая армированная колонна

Коэффициент гибкости (отношение эффективной длины к наименьшему поперечному размеру) в короткой армированной колонне меньше 12. Короткие колонны выходят из строя из-за раздавливания или деформации стальных стержней. Нагрузки, которые может выдержать короткая колонна, зависят от размера поперечного сечения и прочности материалов. Короткие столбцы демонстрируют некоторую гибкость.

Длинная армированная колонна

Коэффициент гибкости в длинных колоннах превышает 12. Этот тип столбца также известен как тонкий столбец.По мере увеличения гибкости увеличивается деформация изгиба. Длинная колонна выходит из строя из-за эффекта потери устойчивости, что снижает несущую способность.

Классификация колонны по форме поперечного сечения

Геометрическая форма

Сечения колонны могут быть прямоугольными, круглыми, квадратными, восьмиугольными, шестиугольными в соответствии с требованиями. Обычно связанные столбцы могут быть квадратными и прямоугольными, а спиральные столбцы - круглыми. Круглые колонны используются, когда требуется большая высота, например, в сваях, опорах мостов.Круглые колонны обеспечивают гладкую и эстетичную отделку. С другой стороны, прямоугольные колонны встречаются в жилых и служебных зданиях. Их легко и дешевле отлить.

L-образная

Этот тип колонн не пользуется популярностью. Г-образную колонну можно использовать как угловую колонну в каркасной конструкции. Такая конструкция колонны может быть хорошей заменой, чтобы противостоять как осевому сжатию, так и двухосному изгибу углов.

V-образный

В трапециевидной конструкции можно использовать этот тип колонны.V-образным колоннам сравнительно требуется больше материалов.

Т-образные

Т-образные колонны могут использоваться в опорах мостов в зависимости от проектных требований.

Классификация колонн по строительным материалам

Колонна железобетонная

Колонны железобетонные - наиболее широко используемые колонны для каркасных конструкций. Этот тип колонны состоит из бетона в виде матрицы. Стальная рама залита бетоном. Бетон несет сжимающую нагрузку, а арматура выдерживает растягивающую нагрузку.Армирующие материалы могут быть из стали, полимеров или альтернативных композитных материалов. Для прочной, пластичной и долговечной конструкции арматура должна обладать некоторыми свойствами, такими как термическая совместимость, высокая устойчивость к растягивающему напряжению, хорошая связь с бетоном, антикоррозийная защита и т.д. комбинации конструкционной стали и бетона. Взаимодействие и целостное поведение бетона и элементов конструкционной стали делает композитную колонну очень жесткой, более пластичной, рентабельной и, следовательно, конструктивно эффективным элементом в строительстве зданий и мостов.Этот тип колонны также обладает высокой огнестойкостью и устойчивостью к коррозии.

Сталь, дерево, кирпич Колонна

Стальные колонны полностью изготовлены из стали. Эти колонны используются на складах авиастроения, закрытых верфях и т. Д.

Деревянные колонны изготавливаются из древесины. Они обеспечивают эстетичный вид, создавая ощущение простора и открытости. Деревянные колонны предназначены для строительства домов, приемных и ремонтных помещений.

Кирпичные колонны встречаются в каменных конструкциях. Они могут быть армированы бетоном для увеличения прочности или могут быть неармированными. Кирпичные колонны могут быть круглыми, прямоугольными, квадратными или эллиптическими в поперечном сечении.

Классификация колонн на основе распорок рамы

Колонна со связями

Колонны могут быть частью рамы, которая закреплена или не закреплена вбок. Боковая устойчивость конструкции в целом обеспечивается связями. Связи могут быть получены с помощью стенок с поперечным срезом или распорок в каркасе здания. В подкосных каркасах не допускается относительное поперечное смещение верхнего и нижнего концов колонны.Связанные колонны предотвращают гравитационные нагрузки, а поперечные стены предотвращают боковые нагрузки и ветровые нагрузки.

Свободная колонна

Свободная колонна выдерживает как гравитационную, так и боковую нагрузку. В результате снижается грузоподъемность колонны.

Некоторые другие типы колонн

Предварительно напряженные бетонные колонны

Предварительно напряженные колонны можно использовать в качестве расширения железобетонных колонн, когда к колоннам прикладываются изгибающие моменты, вызванные ветровыми и земляными усилиями, эксцентрическими нагрузками или действием рамы. Предварительное напряжение превращает участок с трещинами в участок без трещин и выдерживает значительный изгиб. Этот тип может оказаться полезным, если колонна представляет собой высокую тонкую колонну и сборную колонну.

Греческая и римская колонна

Классическая греческая и римская архитектура использовала четыре основных стиля колонн для своих зданий и храмов. Эти четыре типа колонн были дорическими, ионическими, коринфскими и тосканскими. Эти колонны на расстоянии выглядят прямыми и однородными. Но вблизи они могут немного наклониться или наклониться влево или вправо.

Типы колонн, используемых в строительстве и конструкции

Что такое колонна?

Колонна - это вертикальный элемент, который передает нагрузки конструкции от балки и плиты на фундамент. Эффективная глубина колонны в три раза превышает поперечный размер. Как правило, при сжатии колонны несут осевые нагрузки. Колонны - очень важные составляющие конструкции. Выход из строя колонн приводит к обрушению конструкции. В этой статье я расскажу о различных типах колонн, используемых в зданиях и сооружениях.

Типы столбцов:

В структурах используются разные типы столбцов. Типы столбцов можно классифицировать в зависимости от нескольких условий, а именно:

1. В зависимости от формы.

2. По типу арматуры.

3. По типам загрузки.

4. В зависимости от коэффициента гибкости.

5. По материалам.

Типы колонн в зависимости от формы:

Квадратные колонны и прямоугольные колонны:

Квадратные или прямоугольные колонны в основном используются в строительстве.Эти типы колонн экономически выгодны и просты в строительстве благодаря легкости опалубки и размещения арматуры.

Круглые колонны:

Круглые колонны в основном используются при сваях и возвышениях зданий в эстетических целях. В круглой колонне в качестве арматуры используется более 4 стальных стержней, и ее сопротивление изгибу обычно выше, чем у квадратной или прямоугольной колонны. Помимо зданий, круглые колонны также используются в качестве опор мостов из-за хорошего сопротивления прогибу.

Колонна типа L:

Колонна типа

L используются в строительстве ограждающих стен и при повороте рельсов метро или при строительстве эстакад.

Колонна типа T:

Колонна

типа T имеет те же характеристики, что и квадратная / прямоугольная колонна, и в основном используется в строительстве мостов и подпорных стен.

Колонна типа Y:

Эти типы колонн в основном используются при строительстве мостов и эстакад.

Некоторые другие типы:

Шестигранная колонна

Восьмиугольная колонна.

в зависимости от типа армирования:

Связанная колонна:

Эти колонны имеют закрытые боковые связи, расположенные приблизительно и равномерно по всей колонне. Расстояние между стяжками ограничено тем, что они должны располагаться достаточно близко, чтобы предотвратить разрушение ствола между ними, и достаточно далеко друг от друга, чтобы не мешать схватыванию бетона. Если стяжки расположены слишком далеко друг от друга, колонна будет испытывать разрушение при сдвиге и волочение между стяжками.

Спиральная колонна:

Когда круглые колонны армированы близко и равномерно расположенной спиральной арматурой, они известны как спиральные колонны.Спираль служит опорой в поперечном направлении и предотвращает смещение колонны. Спирально армированные колонны обычно состоят из 6 стержней в качестве продольной арматуры.

Композитная колонна:

Эти колонны состоят из колонны из конструкционной стали или чугуна, залитой бетоном, армированной как продольной, так и спиральной арматурой. Композитные колонны в основном используются в ферменных конструкциях, чтобы избежать коррозии стали.

Типы колонн в зависимости от типа нагрузки:

Колонна с осевой нагрузкой:

Когда равнодействующая нагрузки совпадает с центром тяжести поперечного сечения колонны, она называется осевой нагруженной или концентрически нагруженной колонной. Эти типы колонн редко используются в строительстве.

Эксцентрично нагруженная колонна:

Когда равнодействующая нагрузки не совпадает с центром тяжести поперечного сечения колонны, она называется осевой нагруженной или внецентренно нагруженной колонной.

1. Колонна с одноосно-эксцентрической нагрузкой:

Когда эксцентричная нагрузка действует либо на ось X, либо на ось Y, это называется колонной с одноосной эксцентрической нагрузкой.

2. Колонна с двухосной эксцентрической нагрузкой:

Когда эксцентричная нагрузка не действует ни на ось X, ни на ось Y, она называется колонной с двухосной эксцентрической нагрузкой.

Типы столбцов на основе коэффициента гибкости:

Короткий столбец:

Когда отношение эффективной длины столбца к его наименьшему поперечному размеру меньше 12, он называется коротким столбцом. В короткой колонне механический отказ в основном происходит из-за сдвига.

Длинный столбец:

Если отношение эффективной длины столбца к его наименьшему поперечному размеру превышает 12, столбец считается длинным столбцом. Такие колонны могут выйти из строя из-за коробления.Длинные колонки слабее по сравнению с короткими колонками той же площади поперечного сечения и обычно не предпочтительны.

Типы колонн по используемым материалам:

1. Колонна железобетонная.

2. Стальная колонна.

3. Колонна деревянная.

4. Каменная колонна.

5. Кирпичный столб.

Также читайте -

Разница между короткой колонной и длинной колонной

Детали армирования в колоннах

Стандартные размеры колонн

Конструкция колонн в соответствии с ACI

Строительство опалубки

Если вам понравилась эта статья, то пожалуйста, поделитесь им с друзьями.

Типы колонн - Designing Buildings Wiki

Колонна - это вертикальный конструктивный элемент, предназначенный для передачи сжимающей нагрузки. Например, колонна может передавать нагрузки от потолка, пола, плиты крыши или от балки на пол или фундамент.

Колонны обычно изготавливаются из таких материалов, как камень, кирпич, блоки, бетон, древесина, сталь и т. Д., Которые обладают хорошей прочностью на сжатие.

В классической архитектуре колонны часто сильно украшены стандартным дизайном, включая ионический, дорический, коринфский и т. Д.

Дополнительные сведения см. В разделе «Элементы классических столбцов».

Колоннада - это ряд колонн, расположенных через равные промежутки времени, которые можно использовать для поддержки горизонтального антаблемента, аркады или крытого прохода, или как часть крыльца или портика.

Подробнее см .: Колоннада.

Стальные колонны обладают хорошей прочностью на сжатие, но имеют тенденцию к короблению или изгибу при экстремальных нагрузках. Это может быть связано с их:

Площадь поперечного сечения и форма сечения включены в геометрическое свойство сечения, известное как радиус вращения.Это относится к распределению компонентов объекта вокруг оси. Его можно рассчитать:

г = √I / А

Где, I = 2-й момент площади, A = площадь поперечного сечения.

Коэффициент гибкости - это эффективная длина колонны по отношению к наименьшему радиусу вращения ее поперечного сечения. Если этого отношения недостаточно, может возникнуть коробление.

Гибкость колонны можно классифицировать как:

  • Длинный или тонкий: длина колонны превышает критическую длину продольного изгиба.Механический отказ обычно происходит из-за потери устойчивости. В поведении длинных колонн доминирует модуль упругости, который измеряет сопротивление колонны упругой деформации (то есть непостоянной) при приложении силы.
  • Короткая: длина колонны меньше критической длины продольного изгиба. Механический отказ обычно происходит из-за сдвига.
  • Промежуточный: Между длинными и короткими колоннами, и его поведение определяется пределом прочности материала.

Классификация будет зависеть от геометрии колонны (т. е. ее степени гибкости) и свойств ее материала (т.е. модуля Юнга и предела текучести).

Колонны

можно классифицировать по форме поперечного сечения. Общие формы столбцов включают:

  • Прямоугольный.
  • пл.
  • Циркуляр.
  • шестиугольник
  • Восьмиугольник.

В профиле они могут быть коническими, неконусными или «бочкообразными», их поверхность может быть гладкой, рифленой, скрученной, панельной и т. Д.

Колонны могут иметь простую унифицированную конструкцию или они могут состоять из центральной «шахты», расположенной на основании колонны и увенчанной «капителью». Дополнительные сведения см. В разделе «Элементы классических столбцов».

Железобетонные колонны имеют встроенную стальную сетку (известную как арматура) для армирования.

Конструкция арматуры может быть спиральной или привязной.

  • Спиральные колонны имеют цилиндрическую форму с непрерывным спиральным стержнем, обернутым вокруг колонны. Эта спираль обеспечивает опору в поперечном направлении.
  • Связанные колонны имеют закрытые боковые связи, расположенные приблизительно равномерно по всей колонне. Расстояние между стяжками ограничено тем, что они должны располагаться достаточно близко, чтобы предотвратить разрушение между ними, и достаточно далеко друг от друга, чтобы не мешать схватыванию бетона.

Каменные колонны (или вибро-каменные колонны) образованы гранулированным заполнителем, который вставляется в выемки в форме колонны и затем уплотняется для повышения несущей способности грунта и материала насыпи.

Pilotis - это опоры, поднимающие здание над землей или водоем. В виде древесины они традиционно использовались в народной архитектуре Азии и Скандинавии или везде, где коренные народы жили у кромки воды. Их также можно использовать в районах, подверженных ураганам или наводнениям, чтобы поднять конструкцию выше уровня штормовых нагонов.

Первопроходцем в области создания современных пилотов был архитектор Ле Корбюзье, который использовал их как функционально как опорные колонны на уровне земли, так и философски как инструмент для освобождения от жесткости традиционных планировок, позволяя создавать эффективные здания как «машины для жизни».

См. Pilotis для получения дополнительной информации.

термин «пирс» может использоваться как синонимы для нескольких различных элементов здания. В общем, это вертикальная опора для конструкции или надстройки, но она также может относиться к участкам несущих структурных стен между проемами и различными типами колонны .

См .: Пирсы для получения дополнительной информации.

Слово «столб» взаимозаменяемо со словом «столбец», хотя обычно оно используется в отношении меньших структурных элементов, которые в некоторых случаях могут быть независимыми, а не частью более широкой структуры.

[править] Завязанный

Узловой столб - это каменная опора, высеченная в виде двух или четырех столбов, соединенных узлом. Узел в столбцах предназначен для представления различных духовных посланий, связанных с человечеством и его отношением к Святой Троице.

См .: Завязанный столбец для получения дополнительной информации.

Типы колонн в строительстве

Типы колонн в основном классифицируются в зависимости от типа материала, который будет использоваться в конструкции, и на основе поведения конструкции.

Давайте подробно обсудим все типы столбцов.

Классификация колонн на основе поперечного сечения
  • Круглые колонны
  • Квадратные колонны
  • Колонны прямоугольные
  • L-образные колонны
  • Т-образные колонны
Классификация по конструкционным материалам
  • Бетонные колонны
  • Стальные колонны
  • Деревянные колонны
  • Колонны композитные
  • Каменные колонны
  • Кирпичные колонны
в зависимости от типа нагрузки
  • Сжатие + изгиб
  • Колонны растяжения + гибка
в зависимости от высоты колонны и поперечного сечения (ширина)
  • Короткая колонна
  • Тонкие колонны
Классификация колонн по сопротивлению боковой нагрузке
  • Опорная колонна
  • Свободная колонна
Другие типы колонн
  • Колонна жесткости
  • Макет колонны
  • Архитектурные особенности колонн

Давайте подробно обсудим различные типы столбцов, рассмотренные выше.

Бетонные колонны

Бетон - один из широко используемых строительных материалов в мире, поскольку он легко доступен и может быть произведен без особого труда.

Однако это не экологически чистый материал со значительным углеродным следом.

Бетонная колонна - это железобетонный элемент, который выдерживает осевое напряжение и изгибающее напряжение, прилагаемое другими элементами, такими как балки, плита и т. Д.

Бетон как материал эффективно увеличивает несущую способность другого элемента конструкции, поскольку он прочен на сжатие.Кроме того, бетонные колонны имеют более высокую жесткость, чем другие типы колонн того же масштаба.

Стальная колонна

Сталь также является широко используемым строительным материалом. Однако из-за ограничений, связанных со сталью как материалом, иногда использование стали в строительстве не рекомендуется.

Сталь - это легкий строительный материал по сравнению с бетоном. Кроме того, стальная конструкция быстрее, чем бетонная.

Стоимость постройки может быть в таком же диапазоне.

Колонны растяжения

Натяжные колонны в строительстве обычно не используются. Они используются в особых случаях, когда мы не можем продолжать колонну во всю высоту от фундамента.

Колонны устанавливаются на пол. Эти столбцы могут быть вертикальными или угловыми.

В конструкции моста сваи, несущие растягивающие силы, действуют как натяжные колонны.

Точно так же есть много особых случаев, когда мы строим эти типы колонн, чтобы выдерживать растягивающие напряжения.

Они могут быть построены из бетона, стали или любого другого материала.

Колонны композитные

Конструкция колонны из двух или нескольких материалов представляет собой композитную колонну. Эти типы колонн не распространены в строительстве.

Конструкционная сталь, арматура и бетон - широко используемые материалы для заливки композитных колонн.

Композитные колонны имеют очень высокую несущую способность, чем обычные железобетонные колонны из-за действия композитов.

Композитные колонны широко используются в строительстве высотных зданий. Сложность постройки колонны сделала их непопулярными.

Однако составные колонны более эффективны с точки зрения несущей способности по сравнению с другими различными типами колонн.

Основная сложность строительства - правильное соединение нижнего и верхнего яруса колонн. Мы не можем непрерывно отливать композитную колонну, так как есть разные материалы.

Например, стальную секцию, залитую в бетон, необходимо соединить с верхним уровнем, а также необходимо установить соединение балок перед заливкой бетона.

Соответствующие стандарты опубликованы, и в соответствии с местными нормативами необходимо выполнить расчет композитных колонн. Строительные аспекты должны быть приняты во внимание при подготовке детальных чертежей.

Опорные колонны

Это связано с сопротивлением боковой нагрузке здания.

Если есть система, которая выдерживает боковые нагрузки, прикладываемые к конструкции, без передачи их на колонны, эти колонны могут быть спроектированы как колонны с раскосами.

Например, когда в здании есть стены со сдвигом, а стены со сдвигом спроектированы так, чтобы выдерживать боковые нагрузки, колонны в этих конструкциях можно считать связанными.

Свободные колонны

Это противоположность определения столбца фигурных скобок.

Когда к конструкции прикладываются боковые нагрузки , если отсутствуют такие элементы, как стены, работающие на сдвиг, они должны восприниматься рамой.

В таких случаях колонны проектируются как свободные.

Короткая колонна / Узкая колонна

Как следует из названия, столбцы, имеющие меньшую высоту по сравнению с другими типами столбцов, идентифицируются как короткие столбцы.

Существуют инструкции по проверке того, не является ли столбик коротким во время проектирования.

Согласно британским стандартам, колонны классифицируются следующим образом. Классификация основана на эффективной высоте и размерах поперечного сечения колонны.

Когда колонна скреплена

л из / ч <15

л из / б <15

, где l ex - высота колонны, а h и b - размеры колонны в поперечном сечении.

Когда колонна свободна

л из / ч <10

l ex / b <10
Когда указанные выше соотношения больше или равны предельным значениям, эти столбцы рассматриваются в проекте как Slender-столбцы.

Колонны жесткости

Колонны жесткости обычно не считаются несущими колоннами. Обычно их конструируют для сохранения жесткости стеновых систем заполнения.

Например, при строительстве кирпичной стены в более крупной панели мы строим колонны и балки жесткости, чтобы избежать растрескивания стены из-за тепловых воздействий.

Как показывает практика, когда площадь кирпича, который должен быть возведен внутри рамы, превышает 12 м 2 , мы строим колонны жесткости и балку, чтобы выдерживать вышеуказанный предел.

Типы колонн в строительстве

Колонна - вертикальный конструктивный элемент, который переносят нагрузки в основном при сжатии. Он может переносить нагрузки с потолка, плита перекрытия, плита крыши или от балки до пола или фундамента.

Есть много типов столбцов, используемых в разные части структуры и выбор столбца основан на типах арматуры, видов нагружения, коэффициента гибкости, формы и конструкции материал.

По типам армирования различают различные типы столбцов, которые мы собираемся объяснить в этом блоге.

Ø Связанная колонна: Колонна этого типа обычно изготавливается из усиленной конкретный. Продольная арматура ограничена близко расположенными стяжками армирование.

Ø Спиральная колонна: В колоннах этого типа продольные стержни ограничены близко расположенная и непрерывно намотанная спиральная арматура.

Ø Композитная колонна: Когда продольная арматура в виде несущей конструкции стальной профиль или труба с продольными стержнями или без них, называется составной столбец.

Ø Колонна с осевой нагрузкой: В конструкции встречается редко. В этом типе колонны вертикальные осевые нагрузки действуют на центр тяжести поперечного сечения и совпадает вертикальных нагрузок на центр тяжести сечения колонны не практичный.

Ø Колонна с одноосной Эксцентрическая нагрузка: Когда вертикальные нагрузки не действуют совпадают с центром тяжести поперечного сечения колонны, а действуют эксцентрично по оси X или Y поперечного сечения колонны, то называется одноосно эксцентричной колонной нагрузки.

Ø Колонна с двухосной осью Эксцентрическая нагрузка: При вертикальном расположении колонны не совпадает с центром тяжести поперечного сечения колонны и не действует на либо ось (ось X и Y), то колонна называется двухосно-эксцентрической загруженный столбец.

Ø Короткая колонна: Если отношение эффективной длины колонны к наименьшей боковой размер меньше 12, столбец называется коротким столбцом.

Ø Длинная колонна: Если отношение эффективной длины колонны к наименьшей боковой размерность превышает 12, он называется длинным столбцом.

Ø Квадратный или Прямоугольный Колонна: Сконструировать и отлить намного проще. прямоугольные или квадратные столбцы, чем круглые из-за простоты опалубку и поддерживать ее от разрушения из-за давления, пока бетон все еще находится в текучей форме.

Ø Круглая колонна: Это специально разработанные колонны, которые в основном используются в сваи и возвышение зданий.

Ø L-образная колонна: Обычно L-образная колонна используется в углах граничная стена и имеет аналогичные характеристики прямоугольной или квадратной формы. столбец.

Ø Т-образная колонна: Используется в соответствии с требованиями конструкции конструкции. Колонна Т-образная широко используется при строительстве мостов.

Ø Форма стальной колонны: Обычные формы стальных колонн включают I, швеллер, равный угол, и Т-образная форма.

Ø Другой - железобетон, сталь, древесина, кирпич, блок и Каменная колонна.

----------------------------------------------- -------------------------------------------------- -------

Поставьте нам лайк на Facebook: - https: // www.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
